ПОСІБНИК КОРИСТУВАЧА NT 611 Mwf Kärcher

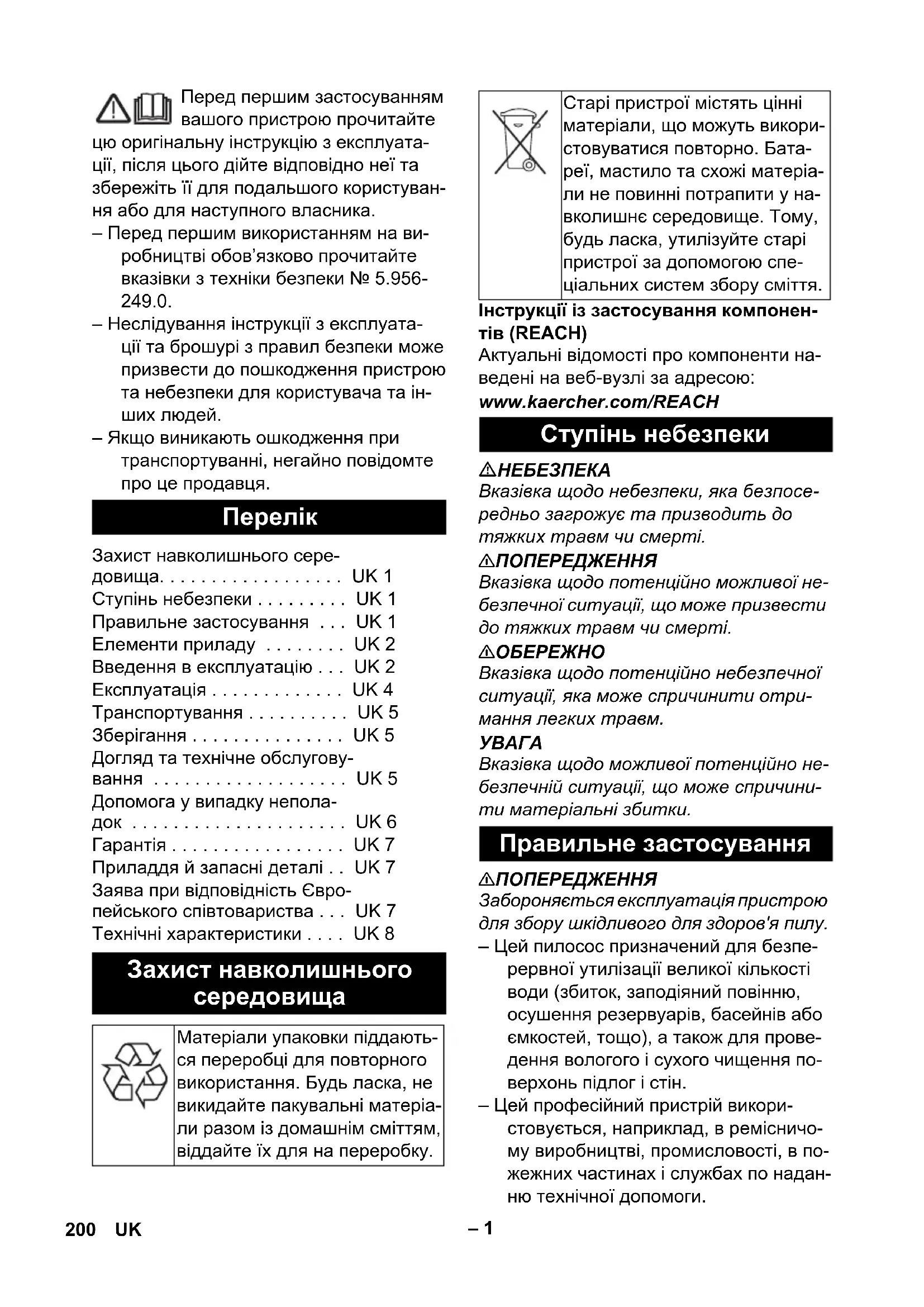

Dalies Nr.: Kabelio ilgis EU 6.649-875.0 10 m 199LT– 1 Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуата- ції, після цього дійте відповідно неї та збережіть її для подальшого користуван- ня або для наступного власника. – Перед першим використанням на ви- робництві обов’язково прочитайте вказівки з техніки безпеки № 5.956-

– Неслідування інструкції з експлуата- ції та брошурі з правил безпеки може призвести до пошкодження пристрою та небезпеки для користувача та ін-

– Якщо виникають ошкодження при транспортуванні, негайно повідомте про це продавця. Інструкції із застосування компонен- тів (REACH) Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою: www.kaercher.com/REACH

Вказівка щодо небезпеки, яка безпосе- редньо загрожує та призводить до тяжких травм чи смерті. 몇 ПОПЕРЕДЖЕННЯ Вказівка щодо потенційно можливої не- безпечної ситуації, що може призвести до тяжких травм чи смерті.

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отри- мання легких травм.

Вказівка щодо можливої потенційно не- безпечній ситуації, що може спричини- ти матеріальні збитки. 몇 ПОПЕРЕДЖЕННЯ Забороняється експлуатація пристрою для збору шкідливого для здоров'я пилу. – Цей пилосос призначений для безпе- рервної утилізації великої кількості води (збиток, заподіяний повінню, осушення резервуарів, басейнів або ємкостей, тощо), а також для прове- дення вологого і сухого чищення по- верхонь підлог і стін. – Цей професійний пристрій викори- стовується, наприклад, в ремісничо- му виробництві, промисловості, в по- жежних частинах і службах по надан- ню технічної допомоги.

Захист навколишнього сере- довища. . . . . . . . . . . . . . . . . . UK 1 Ступінь небезпеки . . . . . . . . . UK 1 Правильне застосування . . . UK 1 Елементи приладу . . . . . . . . UK 2 Введення в експлуатацію . . . UK 2 Експлуатація . . . . . . . . . . . . . UK 4 Транспортування . . . . . . . . . . UK 5 Зберігання . . . . . . . . . . . . . . . UK 5 Догляд та технічне обслугову- вання . . . . . . . . . . . . . . . . . . . UK 5 Допомога у випадку непола- док . . . . . . . . . . . . . . . . . . . . . UK 6 Гарантія . . . . . . . . . . . . . . . . . UK 7 Приладдя й запасні деталі . . UK 7 Заява при відповідність Євро- пейського співтовариства . . . UK 7 Технічні характеристики . . . . UK 8 Захист навколишнього

Матеріали упаковки піддають- ся переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріа- ли разом із домашнім сміттям, віддайте їх для на переробку. Старі пристрої містять цінні матеріали, що можуть викори- стовуватися повторно. Бата- реї, мастило та схожі матеріа- ли не повинні потрапити у на- вколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спе- ціальних систем збору сміття. Ступінь небезпеки Правильне застосування 200 UK– 2 1Поплавок 2 Мережевий кабель 3 Штепсельні ріжки пристрою 4 Всмоктуючий шланг 5 Фіксація головки всмоктування 6 Ємкість для бруду 7 Тримач кабелю насоса для утилізації

8 Притискна шина 9 Вісь напрямного ролика 10 Спрямовувальний валець 11 Сопло для полу 12 Регулювання висоти насадки для чи- щення підлоги 13 Всмоктувальня трубка 14 Усмоктувальний патрубок 15 Гголовка всмоктування 16 Насос для утилізації води 17 Накидна гайка насоса для утилізації

18 Ручка 19 Кришка фільтра 20 Тягова ручка 21 Всмоктувальне коліно 22 Поплавцевий вимикач насоса для утилізації води 23 Фільтр попередньої очистки 24 Мережевий штекер насоса для утилі-

25 Перемикач в положенні "Насос для утилізації води ВИМК" 26 Розетка 27 Перемикач в положенні "Насос для утилізації води ВМИК" 28 Головний вимикач 29 Фільтр для очищення повітря, що від-

30 Фільтр для грубих часток грязі/склад- частий фільтр 31 Зливальний шланг 32 Ковпачок (з'єднальний елемент GEKA-C) 33 Гачки для кабелю 34 Заводська табличка Пристрій дає змогу працювати в трьох

1 Чищення у вологому режимі за допо- могою насоса для утилізації води 2 Чищення у вологому режимі без на- соса для утилізації води 3 Чищення в сухому режимі Вказівка: Проведення чищення у волого- му режимі також можливо при вимкненому або демонтованому насосі для утилізації води. Демонтувати насос для утилізації води, див. "Чищення в сухому режимі".

Зняти щітки. Встановити гумові губки. Вказівка: Структурована сторона гумо- вих губок має дивитись назовні.

Висвободіть та зніміть всмоктуючу

Потягнути паперовий фільтруваль- ний пакет/фільтрувальний пакет з не- тканого матеріалу вниз та зняти його. Встановіть та зафіксуйте всмоктуючу

– При всмоктуванні вологого пилу за- вжди необхідно знімати паперовий фільтрувальний пакет або фільтр з нетканого матеріалу.

Висвободіть та зніміть всмоктуючу

Видалення мембранного фільтру. Встановіть та зафіксуйте всмоктуючу

– При всмоктуванні вологого забруд- нення завжди слід знімати мембран- ний фільтр (спеціальне обладнання). Елементи приладу Введення в експлуатацію Вологе прибирання Установка гумових губок Видалення паперового фільтрувального пакета/ фільтрувального пакету з нетканого

Видалення мембранного фільтру 201UK– 3 Відкрити кришку фільтра. Витягнути складчастий фільтр. Встановити фільтр для грубих часток

Закрити кришку фільтра так, щоб було чути щиглик.

Видалити ковпачок (з’єднальний еле- мент GEKA-C) Підключити шланг для утилізації води (номінальний діаметр 3/4“ або більше)

Злити забруднену воду через злив-

Забороняється видалення фільтру для грубих часток грязі під час роботи. – Чищення у вологому режимі без на- соса для утилізації води: Рекомен- дується використання спеціального фільтрувального мішка (чищення у вологому режимі) (див. розділ "Філь- трувальні системи"). – При досягненні максимального рівня рідини прилад автоматично відклю-

– Після завершення чищення у волого- му режимі: Очистити і просушити за допомогою серветки поплавець, ре- зервуар і, у разі потреби, насос для утилізації води.

Перед проведенням чищення в сухому режимі: Демонтувати насос для утилі- зації води і встановити складчастий

Вказівка: При проведенні чищення в су- хому режимі в основному слід викори- стовувати складчастий фільтр.

Забороняється видалення складчасто- го фільтра під час роботи. – При всмоктуванні дрібного пилу до- датково може використовуватися па- перовий фільтрувальний пакет, фільтр з нетканого матеріалу або мембранний фільтр. Вийняти з розетки штепсельні ріжки насоса для утилізації води. Висвободіть та зніміть всмоктуючу

Витягнути тримач кабелю насоса для утилізації води і встановити замість нього притискну шину. Зняти фільтр попереднього очищу- вання через всмоктувальний патру-

Відгвинтити накидну гайку насоса для утилізації води. Зняти з резервуару насос для утилі- зації води і пластмасову вставку.

Замінити шланг для утилізації води на ковпачок. Встановіть та зафіксуйте всмоктуючу

Вказівка: Складчастий фільтр не вхо- дить до комплекту постачання. Відкрити кришку фільтра. Вийняти фільтр для грубих часток

Встановити складчастий фільтр. Закрити кришку фільтра так, щоб було чути щиглик.

Зняти гумові кромки. Встановити крайки щіток. Встановлення фільтру для грубих часток грязі Підключення шланга для утилізації

Злити забруднену воду Загальні положення Пилосос для сухої очистки Загальні положення Демонтаж насоса для утилізації води Встановлення складчастого фільтру Встановлення крайок щіток 202 UK– 4 Вказівка: Паперовий фільтрувальний пакет або фільтр з нетканого матеріалу не входить до комплекту постачання.

Висвободіть та зніміть всмоктуючу

Надягти паперовий фільтрувальний пакет або фільтр з нетканого ма-

Встановіть та зафіксуйте всмоктуючу

Вказівка: Мембранний фільтр не вхо- дить до комплекту постачання. Вказівка: Під час роботи без паперового фільтрувального пакету або фільтру з нетканого матеріалу необхідно викори- стовувати мембранний фільтр з метою захисту головки всмоктування.

Висвободіть та зніміть всмоктуючу

Одягти мембранний фільтр на краї

Встановіть та зафіксуйте всмоктуючу

Повернути регулювальний гвинт за годинниковою стрілкою: Регулюван- ня форсунки для чищення полу по ви-

Повернути регулювальний гвинт про- ти годинникової стрілки: Глибина по- ложення форсунки для чищення під-

Всмоктувальний шланг оснащений пру- жинною системою. Можуть бути приєд- нані всі частини обладнання C-40/C-DN-

Небезпека отримання травм та уш- коджень! Штепсельна розетка призна- чена виключно для безпосереднього під- ключення насоса для утилізації води до пилососа. Будь-яке інше застосування штепсельної розетки недопустимо. Вставити в розетку штепсельні ріжки

AКлавіша вмикання B Клавіша вимикання/клавіша перевірки C Запобіжний вимикач D Червона контрольна лампочка Натиснути кнопку вмикання, світиться червоний контрольний індикатор. За- побіжний вимикач готовий до роботи. Натиснути кнопку вимикання/кнопку перевірки запобіжного вимикача, чер- воний контрольний індикатор гасне. Запобіжний вимикач вимикається. Натиснути кнопку вмикання, світить- ся червоний контрольний індикатор. Запобіжний вимикач готовий до ро-

Увімкнути пристрій через головний

Безперервна утилізація великої кіль- кості води: Увімкнути насос для утилі- зації води. Проводиться безперервне видален- ня рідини або очищення. Встановлення паперового фільтрувального пакета/ фільтрувального пакету з нетканого

Встановити мембранний фільт Регулювання висоти форсунки для чищення підлоги Пружинний контакт Експлуатація Ввімкнення пристрою Режим утилізації або очищення

203UK– 5 Висвободіть та зніміть всмоктуючу

Вийняти тримач кабелю насоса для утилізації води. Зняти фільтр попереднього очищу- вання через всмоктувальний патру-

Спорожнити фільтр попереднього

Під час встановлення просувати фільтр попереднього очищення по всмоктувальному патрубку до тих пір, поки він не прилягатиме до стінки

Вставити тримач кабелю насоса для утилізації води. Встановіть та зафіксуйте всмоктуючу

Якщо буде потреба вимкнути насос для утилізації води. Вимкнути пристрій через головний

Натиснути кнопку вимикання/кнопку перевірки запобіжного вимикача, чер- воний контрольний індикатор гасне. Запобіжний вимикач вимикається. Витягнути штепсельні ріжки при-

Випорожнити резервуар. Очистити прилад зовні та всередині за допомогою пилососа та протерти його вологим рушником. Намотати мережний кабель навколо гачків на тяговій дузі. Обмотати всмоктувальний шланг довкола буксирної скоби. Зберігайте пристрій у сухому при- міщенні та захищайте від недозволе- ного використання.

Небезпека отримання травм та уш- коджень! При транспортуванні слід звернути увагу на вагу пристрою. Для перенесення приладу необхідно брати прилад за ручку та за всмокту- вальну трубу. При перевезенні апарату в транспор- тних засобах слід враховувати міс- цеві діючі державні норми, направ- лені на захист від ковзання та пере-

Небезпека отримання травм та уш- коджень! При зберіганні звернути увагу на вагу пристрою. Цей прилад має зберігатися лише у вну- трішніх приміщеннях.

До проведення будь-яких робіт слід ви- мкнути пристрій та витягнути ште-

Відкрити кришку фільтра. Замінити фільтр для грубих часток грязі/складчастий фільтр або фільтр для очищення вихідного повітря. Закрити кришку фільтра так, щоб було чути щиглик. Висвободіть та зніміть всмоктуючу

Вийняти тримач кабелю насоса для утилізації води. Спорожнення фільтра попереднього очищення Вимкнути пристрій Після кожного використання Зберігати пристрій Транспортування

Догляд та технічне обслуговування Заміна фільтру для грубих часток грязі/складчастого фільтру або фільтру для очищення вихідного

Очищення фільтра попереднього

204 UK– 6 Зняти фільтр попереднього очищу- вання через всмоктувальний патру-

Очистити фільтр попереднього очи-

Під час встановлення просувати фільтр попереднього очищення по всмоктувальному патрубку до тих пір, поки він не прилягатиме до стінки

Вставити тримач кабелю насоса для утилізації води. Встановіть та зафіксуйте всмоктуючу

Висвободіть та зніміть всмоктуючу

Поплавець очистити за допомогою вологої серветки. Встановіть та зафіксуйте всмоктуючу

До проведення будь-яких робіт слід ви- мкнути пристрій та витягнути ште-

Просувати фільтр попереднього очи- щення по всмоктувальному патрубку до тих пір, поки він не прилягатиме до стінки баку. Доручити перевірку штепсельної ро- зетки системи електроживлення фахівцеві-електрикові. Підключити штепсельні ріжки при- строю до іншої розетки, що знахо- диться в іншій електричній мережі. Звернутися до служби підтримки ко- ристувачів. Звернутися до служби підтримки ко- ристувачів. Перевірити штепсельну розетку та за- побіжник системи електроживлення. Перевірити мережний кабель та штепсельну вилку пристрою. Натиснути клавішу вмикання запо- біжного вимикача. Включіть пристрій. Перевірити поплавець. Увімкнути насос для утилізації води. Видалити сміття з всмоктувальної насадки, всмоктувальної трубки, всмоктувального шланга або фільтру для грубих часток грязі/складчастого

Замінити паперовий фільтрувальний пакет або фільтр з нетканого матеріалу. Правильно зафіксувати кришка філь-

Промити мембранний фільтр під про- точною водою або замінити. Замініть складчастий фільтр. Перевірити зливний шланг на герме-

Спорожнити/очистити фільтр попе- реднього очищення. Перевірити правильність установки складчастого фільтра. Перевірити правильність встановлен- ня фільтру для грубих часток грязі. Встановити складчастий фільтр. Перевірити правильність установки складчастого фільтра. Замініть складчастий фільтр. Очищення поплавка Допомога у випадку

Всмоктувальна головка не встановлюється Запобіжний вимикач не

Запобіжний вимикач знову вимикається при увімкненні

Всмоктувальна турбіна не працює Всмоктувальна турбіна відключається Знизилась сила всмоктування Виділення пилу під час чищення в сухому режимі 205UK– 7 Перевірити штепсельну розетку при-

Звільнити затиснений поплавцевий вимикач резервуару. Звільнити заблоковану крильчатку

Укласти шланг насоса для утилізації води, уникаючи утворення вигинів. Перевірити шланг насоса для утилі- зації води на наявність засмічення. Якщо пошкодження не можна усуну- ти, необхідно перевірити пристрій у службі обслуговування клієнтів. У кожній країні діють умови гарантії, на- даної відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуває- мо безкоштовно протягом терміну дії га- рантії, якщо вони викликані браком ма- теріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизова- ний сервісний центр з документальним підтвердженням покупки. Слід використовувати лише оригінальні комплектуючі та оригінальні запасні де- талі, тому що саме вони гарантують без- печну та безперебійну експлуатацію

Інформація щодо комплектуючих та за- пасних деталей міститься на сайті www.kaercher.com. Цим ми повідомляємо, що нижче зазна- чена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представле- них нижче директив ЄС. У випадку неуз- годженої з нами зміни машини ця заява втрачає свою силу. 5.957-602 Ті, хто підписалися діють за запитом та дорученням керівництва. уповноважений по документації: S. Reiser Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: [phone] Факс: [phone] Winnenden, 2017/01/01 Насос для утилізації води не

Слабка подача насоса для утилізації води Служба підтримки користувачів

Приладдя й запасні деталі Заява при відповідність Європейського співтовариства Продукт: Пилосос для сухого та во- логого всмоктування Тип: 1.146-xxx Відповідна директива ЄС 2006/42/ЄС (+2009/127/ЄС) 2014/30/EU 2011/65/ЄС Прикладні гармонізуючі норми EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Запропоновані національні норми

Chief Executive Officer Head of Approbation 206 UK– 8 Технічні характеристики NT 611 MWF Номінальна напруга В 230 Частота Гц 1~ 50 Макс. потужність Вт 2350 Потужність (повна) Вт 2000 Номінальна потужність Вт 1200 Потужність насоса для утилізації води Вт 800 Місткість резервуару l 55 Об'єм заповнення рідини l 42 Кількість повітря (макс.) л/с 56 Нижній тиск (макс.) кПа (мбар) 23,5 (235) Ступінь захисту -- IPX4 Клас захисту -- I Гніздо під'єднання шлангу(C-DN/C-ID) мм 40 Довжина x ширина x висота мм 570 x 430 x 860 Типова робоча вага кг 23,0 Температура навколишнього середовища (макс.) °C +40 Значення встановлено згідно стандарту EN 60335-2-69 Рівень шуму L

дБ(А) 63 Небезпека K

дБ(А) 1 Значення вібрації рука-плече м/с

<2,5 Небезпека K м/с
