ПОСІБНИК КОРИСТУВАЧА CHG6BFB4WB CANDY

8 років та особами з обмеженими фізичними, сенсорними або розумовими здібностями, а також особами без необхідного досвіду та знань, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання пристрою і розуміють можливу небезпеку. Не залишайте дітей без нагляду, а також переконайтеся, що вони не граються з приладом. Дітям забороняється виконувати очищення та обслуговування пристрою без нагляду дорослих. Цей пристрій не призначений для використання із зовнішнім таймером чи з віддільною системою дистанційного керування. Настійно рекомендується тримати дітей осторонь від варильних поверхонь, під час їх експлуатації або коли вони вимкнені, до тих пір поки індикатор залишкового тепла включений, щоб уникнути ризику серйозних опіків. Підключіть вилку до заземленого кабелю живлення, який витримує напругу, струм та навантаження, вказані на ярлику. Розетка повинна бути належно заземленою, а також придатною для навантаження, зазначеного на ярлику. Провід заземлення позначено жовто-зеленим кольором. Ця процедура повинна проводитися відповідним кваліфікованим працівником. У разі несумісності розетки та вилки приладу, попросіть електрика 8 років можуть знаходитися біля приладу лише за умови постійного нагляду. Ми рекомендуємо вам зберегти інструкції зі встановлення та експлуатації для подальшого використання, а також перед встановленням варильної поверхні, записати її серійний номер на випадок, якщо вам знадобиться допомога у вигляді післяпродажного обслуговування. УВАГА: прилад та його доступні частини можуть нагріватися під час роботи. Слід бути обережному, щоб уникнути дотику до нагрівальних елементів. Діти віком до УВАГА: використовуйте лише решітки для варильних поверхонь від виробника або ж ті, які рекомендовані виробником в інструкції, а також решітки, що входять до комплекту постачання приладу. Використання невідповідних решіток може призвести до нещасних випадків. УВАГА: готування без нагляду на варильній поверхні із застосуванням жиру чи олії може бути небезпечним та призвести до виникнення пожежі. НІКОЛИ не намагайтеся загасити вогонь водою, просто вимкніть прилад та накрийте полум'я кришкою чи протипожежною ковдрою. ЗАСТЕРЕЖЕННЯ: не залишайте процес приготування без нагляду. Короткотривалий процес приготування повинен проходити під постійним наглядом. Уникайте прямого погляду на галогенні лампи варильної поверхні. Щоб запобігти накопиченню бруду і жиру, після кожного використання варильної поверхні її слід очищувати. Якщо цього не робити, то, під час повторного використання варильної поверхні, усі залишки нагріватимуться та виділятимуть дим і неприємні запахи, не кажучи вже про ризик виникнення пожежі. Не використовуйте варильну поверхню для зберігання будь-яких предметів. Уникайте ковзання посуду по варильній поверхні. Не зберігайте важких предметів над варильною поверхнею. При падінні на варильну поверхню, вони можуть призвести до пошкодження. Не торкайтеся зон нагрівання під час роботи варильної поверхні та деякий час після її використання. У жодному разі не кладіть нічого на панель керування. Не використовуйте варильну поверхню в якості робочої зон и. Не використовуйте поверхню як дошку для

Не кладіть металеві предмети на варильну поверхню, наприклад, ножі, виделки, ложки або кришки. Вони можуть нагріватися. Ніколи не готуйте безпосередньо на варильній поверхні зі склокераміки. Не слід розігрівати на варильній поверхні їжу в алюмінієвій фользі чи в пластикових контейнерах. Завжди використовуйте відповідний посуд. Завжди ставте каструлю по центрі конфорки, на якій ви готуєте. З метою уникнення небезпеки, заміна пошкодженого шнура живлення повинна здійснюватися виробником, фахівцем сервісного центру або іншою кваліфікованою особою. Довжина проводу заземлення (жовто-зеленого) має перевищувати 10 мм зі сторони клемної колодки. Переріз внутрішніх провідників повинен відповідати напрузі, що поглинається поверхнею (вказано на ярлику). Тип кабелю живлення повинен бути HO5V2V2-F. Ніколи не використовуйте пароочисник або очисник високого тиску для очищення приладу. Для роботи пристрою на номінальній частоті не потрібно жодних додаткових операцій/ налаштувань. Відключення може здійснюватися за рахунок доступності вилки або включенням перемикача у фіксовану проводку відповідно до правил

замінити розетку на іншу, яка відповідатиме необхідному типу. Вилка та розетка повинні відповідати діючим нормам встановлення в країні. Підключення до джерела живлення також може здійснюватися шляхом розміщення всеполярного вимикача між приладом та джерелом живлення, який може витримувати максимальне підключене навантаження і який відповідає чинному законодавству. Жовто-зелений кабель заземлення не повинен перериватися вимик ачем. Розетк а чи всеполярний вимикач, що використовуються для п і д к л ю ч е н н я , п о в и н н і з а л и ш а т и с я легкодоступними після встановлення приладу.61 UK Важливо – Схема на Рис. 1 зображає спосіб застосування герметика. Якщо над вбудованою духовкою встановлена варильна поверхня розміром 75 см, тоді духовка повинна мати систему охолодження. Варильна поверхня може бути встановлена на будь-якій термостійкій робочій поверхні, яка витримує температуру 100°С, і має товщину 25- 45 мм. Розміри отвору, який необхідно вирізати, показані на Рис. 2. Розмір цих отворів повинен становити не менше 300 см2 і вони повинні бути розміщені так, як показано на Рис. 5. Якщо між вбудованою варильною поверхнею та порожниною внизу є доступний простір, між ними необхідно вставити роздільну стінку, виготовлену з ізоляційного матеріалу (деревини або аналогічного матеріалу) (Рис. 3). Варильна поверхня встановлюється шляхом приєднання кріпильних затискачів, які входять до комплекту, використовуючи отвори в основі

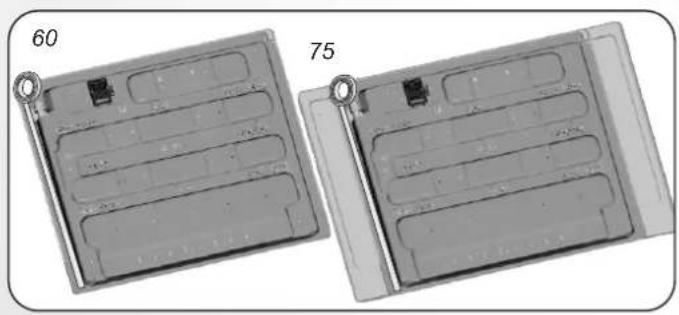

Металеві предмети в ящику можуть досягати високих температур через рециркуляцію повітря. Тому рекомендується викори- стовувати проміжну панель з деревини. Якщо варильна панель встановлюється поряд із шафою – з будь- якого боку, то відстань між панеллю та шафою має становити щонайменше 15 см, тоді як відстань між вирізом у стільниці та задньою стінкою має становити щонайменше 7 см. Відстань між варильною поверхнею та будь-яким іншим приладом або пристроєм над нею (наприклад, витяжкою) повинна бути не менше 70 см (Рис. 4). Якщо варильна поверхня розміром 60 см встановлена над духовкою, яка не оснащена системою охолодження, то рекомендується просвердлити отвори в меблях для забезпечення правильної циркуляції повітря.

1.2. НАЙКРАЩЕ МІСЦЕ РОЗТАШУВАННЯ

2. ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ (ТІЛЬКИ ДЛЯ

ВЕЛИКОБРИТАНІЇ) Даний прилад призначений тільки для домашнього використання. Підключення до електромережі повинно здійснюватись кваліфікованим електриком, з дотриманням усіх діючих правил щодо таких установок. Прилад повинен підключатися тільки до відповідної номінальної точки розгалуження, трьохконтактна вилка/розетка на 13 ампер не підходить. Повинен бути передбачений біполярний вимикач, а схема повинна мати відповідний захист запобіжником. Докладнішу інформацію щодо споживаної потужності даної продукції можна знайти в інструкції з експлуатації та на табличці приладу. У разі необхідності використання іншого, довшого кабелю для вбудованого приладу, рекомендується обирати відповідний аналог, стійкий до нагрівання. Проводи повинні підключатися до джерела живлення наступним чином: Синій провід Нуль ПІДКЛЮЧЕННЯ ДО БЛОКУ РОЗГАЛУЖЕННЯ Увага! Прилад потребує заземлення. Зелений/Жовтий провід Заземлення Коричневий провід Фаза Примітка: Ми не рекомендуємо використання пристроїв захисту від витоку струму на землю разом з електричними кухонними приладами, підключеними до точок розгалуження через можливе "хибне спрацьовування". Ще раз нагадуємо, що прилад повинен бути правильно заземлений, виробник не несе жодної відповідальності за будь-які інциденти, що відбулися в результаті неправильного електричного монтажу. 2.1. ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ Перед підключенням, перевірте систему заземлення. Згідно із законом, цей прилад повинен бути заземлений. У разі недотримання вимог, виробник не несе відповідальності за будь- які збитки, завдані людям чи майну. Якщо вилка ще не приєднана, встановіть таку, щоб відповідала навантаженню, зазначеному на табличці з технічними даними. Провід заземлення позначений жовтим/зеленим. Вилка завжди повинна знаходитися в доступному

Перевірте інформацію на табличці з технічними даними, розташованій на зовнішній стороні приладу, переконавшись, що живлення та вхідна напруга підходять. Переріз кабелю повинен бути правильного розміру по відношенню до потужності, яку споживає варильна поверхня. Провід заземлення (зеленого і жовтого кольору) повинен бути щонайменше на 10 мм довший, ніж проводи фази та нуля. Якщо варильна поверхня підключається безпосередньо до мережі електроживлення, тоді повинен бути встановлений автоматичний

Якщо кабель живлення пошкоджено, його повинен замінити кваліфікований фахівець, щоб уникнути будь-якого можливого ризику. Перевірте табличку з технічними даними, щоб дізнатися деталі щодо потужності та переконайтеся, що кабель живлення відповідає типу 3x0,75 мм² H05 V2V2-F.

Коричневий провід Зелений/Жовтий провід Синій провід

Якщо прилад не обладнано кабелем живлення і вилкою, або іншими засобами для відключення від мережі живлення, що мають розмикання контактів у всіх полюсах, які забезпечують повне відключення при категорії перенапруги III, в інструкції вказано, що в стаціонарну електропроводку повинен бути включений засіб для відключення, відповідно до правил монтажу електроустановок.

1. ІНСТРУКЦІЯ ДЛЯ ВСТАНОВЛЕННЯ

ВСТАНОВЛЕННЯ ПОБУТОВОГО ПРИЛАДУ МОЖЕ БУТИ СКЛАДНОЮ ПРОЦЕДУРОЮ І, ПРИ НЕПРАВИЛЬНОМУ ВИКОНАННІ, МОЖЕ СУТТЄВО ВПЛИНУТИ НА БЕЗПЕКУ СПОЖИВАЧА. САМЕ З ЦІЄЇ ПРИЧИНИ, ДАНА РОБОТА МАЄ ПРОВОДИТИСЯ КВАЛІФІКОВАНИМ ФАХІВЦЕМ, ЯКИЙ ЗДІЙСНЮВАТИМЕ ЇЇ ВІДПОВІДНО ДО ВСІХ ТЕХНІЧНИХ НОРМ. У РАЗІ НЕДОТРИМАННЯ РЕКОМЕНДАЦІЙ І ЗДІЙСНЕННЯ ВСТАНОВЛЕННЯ НЕКВАЛІФІКОВАНОЮ ОСОБОЮ ВИРОБНИК ЗНІМАЄ ІЗ СЕБЕ БУДЬ-ЯКУ ВІДПОВІДАЛЬНІСТЬ ЗА ТЕХНІЧНУ НЕСПРАВНІСТЬ ПРИЛАДУ АБО ПОШКОДЖЕННЯ ТОВАРІВ ЧИ ТРАВМИ ОСІБ. 2.2. ГАЗОВЕ ПІДКЛЮЧЕННЯ Ці інструкції призначені для кваліфікованого персоналу, монтаж устаткування повинен здійснюватися відповідно до національних стандартів. (Тільки для При підключенні варильної поверхні до газопостачання за допомогою гнучких шлангів переконайтеся, що максимальна відстань, на яку протягнений шланг, не перевищує двох метрів. Гнучка труба повинна бути встановлена таким чином, щоб вона не контактувала з рухомою частиною корпусу (наприклад, шухлядою) і не проходила через будь- який простір, де вона може бути роздавлена/перекручена або будь- яким чином пошкоджена.

1) Як показано на рисунку, зберіть частини в наступній послідовності:

Підключення до газової мережі чи газового балона слід проводити після перевірки типу газу, що постачатиметься. Якщо тип газу є невідповідним, див. подальші інструкції, щоб змінити регулювання газу. Щоб уникнути будь-якого можливого пошкодження варильної поверхні, при встановленні дотримуйтеся цієї послідовності (Рис. 6): А: 1/2 Циліндричний перехідник із зовнішнім різьбленням Великобританії: згідно із законом встановлення та введення в експлуатацію газових приладів повинно виконуватися лише кваліфікованим фахівцем). Використовуйте тільки труби, шайби та ущільнювальні шайби, які відповідають національним стандартам. Для деяких моделей передбачений конічний тип з'єднання для встановлення в тих країнах, де цей тип з'єднання є обов'язковим; на Рис. 8 вказано, як розпізнавати різні типи з'єднань (CY = циліндричне, CO = конічне). У будь-якому разі циліндрична частина з'єднання повинна кріпитися до варильної поверхні. Б: 1/2 Прокладка Для рідкого газу (газовий балон) використовуйте регулятори тиску, які відповідають національним стандартам. В: 1/2 Газовий перехідник із внутрішнім різьбленням, конічно- циліндричний або циліндрично-циліндричний Усі види робіт повинні виконуватися при відключеному живленні. На табличці з технічними даними на приладі вказаний тип газу, передбачений для використання. Цей прилад повинен встановлюватися відповідно до чинних норм та використовуватися лише в добре провітрюваному приміщенні. Перед встановленням або використанням даного приладу уважно прочитайте інструкцію. Газовий кухонний прилад виділяє тепло та вологу в зоні, де він встановлений. З цієї причини ви повинні забезпечити хорошу вентиляцію, передбачивши вентиляційні отвори або встановивши витяжку з димоходом. Інтенсивне і тривале використання приладу може потребувати додаткової вентиляції, наприклад, відчинення вікна або збільшення швидкості електричного вентилятора, у разі його наявності. Якщо встановлення витяжки являється неможливим, тоді потрібно встановити електричний вентилятор у зовнішню стіну або вікно, щоб забезпечити достатню вентиляцію. Електричний вентилятор повинен мати достатню потужність, щоб здійснити повну заміну повітря в кухні 3–5 разів на годину. Фахівець зі встановлення повинен дотримуватися усіх відповідних національних стандартів.Таблиця А Тип пальника сковорідки/каструлі (см)

Power (kW) 1,00 1,75 2,70 3,50 G20/20мбар (метан) 95 л/год 167 л/год 257 л/год 334 л/год G30/28–30мбар (зрідженийнафтовий газ) 73 г/год 127 г/год 196 г/год 255 г/год 62 UK 2.3. ПРИСТОСУВАННЯ ВАРИЛЬНОЇ ПОВЕРХНІ ДО РІЗНИХ ТИПІВ ГАЗУ (Рис. 7),

• вставте шестигранний ключ (7 мм) в підставку пальника Для пристосування варильної поверхні до використання з різними типами газу, дотримуйтеся наступних інструкцій:

• зніміть решітки та пальники, відкрутіть інжектор та замініть його відповідним для того типу газу, що використовуватиметься (див. таблицю типів газу). 2.4. РЕГУЛЮВАННЯ МІНІМАЛЬНОГО ПОЛУМ'Я Використовуючи невелику викрутку, ви можете налаштувати регулювальний гвинт так, як показано на Рис. 9. Поворот гвинта за годинниковою стрілкою зменшує потік газу, в той час, як поворот проти годинникової стрілки збільшує потік. Використовуйте це налаштування, щоб отримати полум'я приблизно від 3 до 4 мм у висоту, а потім помістіть ручку управління назад. Після здійснення нового регулювання газу, замініть стару газову табличку з технічними даними на вашому приладі тією (постачається в комплекті з плитою), яка відповідає використовуваному типу газу. Запаливши пальник, поверніть ручку управління до мінімальної позначки та зніміть її (це можна легко зробити простим натисканням). При використанні зрідженого нафтового газу – гвинт для налаштування полум'я слід повернути (за годинниковою стрілкою) до

3. ВИКОРИСТАННЯ ВАРИЛЬНОЇ ПОВЕРХНІ –

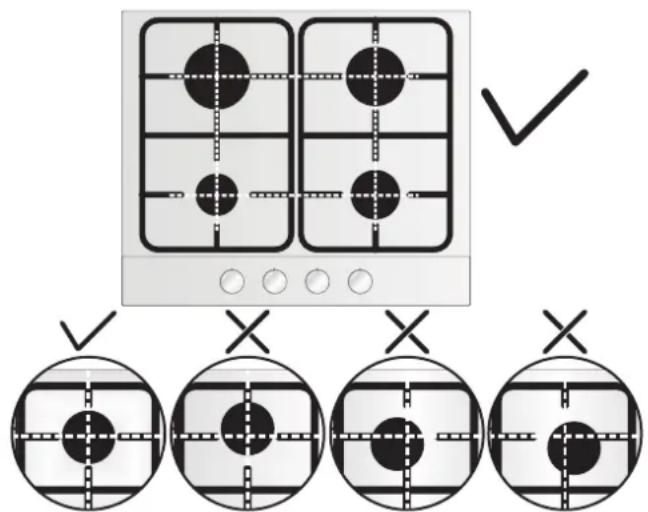

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ Перед використанням пальника обов'язково відцентруйте пальник по периметру решітки, як показано на малюнку. При використанні чавунних решіток; під решіткою зазначено її положення. Переконайтеся, що відповідна решітка встановлена в правильному порядку. Цей прилад повинен використовуватися лише для домашнього приготування їжі, будь-яке інше використання буде вважатися неправильним і, отже, може бути небезпечним. Виробник не несе відповідальність за будь-яку шкоду чи втрату внаслідок неправильного використання. 3.1. ВИКОРИСТАННЯ ГАЗОВОГО ПАЛЬНИКА

4. ОЧИЩЕННЯ ТА ОБСЛУГОВУВАННЯ

При очищенні емальованих, лакованих або хромованих елементів, використовуйте теплу мильну воду або некаустичний миючий засіб. Для нержавіючої сталі використовуйте відповідний миючий розчин. Перед очищенням варильної поверхні, переконайтеся, що прилад охолонув. Вийміть вилку з розетки або (якщо прилад підключений безпосередньо) відключіть подачу живлення. Дітям забороняється виконувати очищення та обслуговування пристрою без нагляду дорослих. Важливо правильно встановити пальники. Хромовані решітки та пальники Ніколи не використовуйте абразивні матеріали, їдкі миючі засоби, відбілювачі або кислоти. Уникайте будь-яких кислотних або лужних речовин (лимон, сік, оцет тощо) на емальованих, лакованих або нержавіючих сталевих елементах. Пальники можна очищувати мильною водою. Щоб відновити первинний блиск, використовуйте побутовий миючий засіб для нержавіючої сталі. Після очищення, протріть пальники та помістіть їх

Наш центр з післяпродажного обслуговування при необхідності може надати вам запасні частини. Хромовані решітки та пальники з часом можуть знебарвлюватися. Це не ставить під загрозу функціональність варильної поверхні. Якщо з часом газові ручки туго повертаються, тоді їх необхідно

УВАГА: Якщо полум'я випадково згасло, поверніть ручку в положення вимкнення та не намагайтеся повторно запалити конфорку принаймні протягом однієї хвилини. Для невеликих контейнерів газовий пальник потрібно відрегулювати таким чином, щоб полум'я не перекривало дно каструлі. Не використовуйте посуд з увігнутим або опуклим дном. Така процедура повинна виконуватися тільки кваліфікованим

2) Затягніть з'єднання за допомогою гайкового ключа та не

забудьте повернути труби в потрібне положення. цього, переконайтеся, що гнучка труба не контактує з рухомою частиною корпусу (наприклад, шухлядою) і не знаходиться там, де вона може бути пошкоджена. Увага: Якщо, в безпосередній близькості від даного приладу, ви відчуваєте запах газу, тоді припиніть подачу газу до приладу та викличте техніка. Не шукайте витоку за допомогою відкритого

3) Прикріпіть вузол В до газової системи, використовуючи

жорстку мідну або гнучку сталеву трубу. ВАЖЛИВО: виконайте кінцеву перевірку на наявність витоків на трубних з'єднаннях за допомогою мильного розчину. НІКОЛИ НЕ ВИКОРИСТОВУЙТЕ ПОЛУМ'Я. Крім DC 4 кВт MONO

16 - 26 4,00 381 л/год 291 г/год

Ультрашвидк ий Для варильних поверхонь, оснащених автоматичним запалюванням, просто натисніть та поверніть ручку на позначку запалювання. Для моделей, оснащених краном безпеки (який припиняє подачу газу, якщо полум'я випадково гасне), пальники запалюються так, як зазначено вище, але все ж слід бути обережним. Перед увімкненням газової варильної поверхні, переконайтеся в правильному розміщенні пальників та їх ковпаків. - Натисніть і поверніть ручку проти годинникової стрілки на позначку запалювання.

• Натисніть і поверніть ручку проти годинникової стрілки на позначку запалювання.

• Запаліть пальник, натиснувши кнопку запалювання. Для приладів, оснащених електронним запалюванням, виконайте

ЗАГАЛЬНІ РЕКОМЕНДАЦІЇ Якщо пальник не запалюється протягом 5 секунд, поверніть ручку в положення 0 та повторіть процедуру. Для оптимального результату під час приготування їжі, використовуйте посуд з плоским дном. Розмір дна повинен відповідати розміру пальника. Таблиця А. - При натисканні кнопки запаліть пальник, використовуючи запальничку, та утримуйте кнопку протягом 5 секунд після запалення. Якщо прилад не використовувався кілька днів, зачекайте декілька секунд, перш ніж запалити пальник, це дозволить вийти повітрю, яке накопичилося в трубах. Для того, щоб запалити пальники, помістіть запалений сірник поблизу пальника, натисніть та поверніть ручку управління проти годинникової стрілки. Система запалювання виділятиме іскри до тих пір, поки ручка управління натиснута. Увага: Якщо в приладі немає електрики, для запалення пальника слід використовувати запальничку;Цей прилад розроблений для непрофесійного, тобто побутового використання. Таблиця 1

• Коли ви купуєте новий прилад, старий може бути повернений у точку роздрібної торгівлі, яка повинна безкоштовно забрати його за принципом один до одного, за умови якщо це аналогічне обладнання, яке має ті ж функції, що й новий прилад. Декларація відповідності: Це обладнання, призначене для контакту з харчовими продуктами і відповідає вимогам, викладеним в Директивах ЄС 89/109. Фізичні особи можуть відігравати важливу роль у забезпеченні того, щоб ВЕЕО не стали проблемою для навколишнього середовища; необхідно дотримуватися певних основних правил:

• ВЕЕО не слід поміщати разом з побутовими відходами. Даний прилад відповідає Директиві ЄС 2009/142/EC (GAD) та наступним поправкам і, починаючи з 21.04.2018 р., Положенню

• ВЕЕО повинні бути передані у відповідні пункти збору під управлінням міської влади або зареєстрованих компаній. У багатьох країнах, для великих ВЕЕО, можливий збір вдома. Даний прилад має маркування відповідно до Директиви ЄС 2012/19/EU щодо відходів електричного та електронного обладнання (ВЕЕО). ВЕЕО містять як забруднюючі речовини (які можуть викликати негативні наслідки для навколишнього середовища), так і основні компоненти (які можуть бути повторно використані). Важливо піддати ВЕЕО певним процедурам, щоб усунути та утилізувати належним чином усі забруднюючі речовини, а також дістати та переробити всі

про газові прилади 2016/426 (GAR). Розміщуючи позначку на цьому приладі, ми підтверджуємо відповідність усім європейським нормам безпеки, охорони здоров'я та екологічним вимогам, які передбачені законодавством для цього продукту. Виробник не несе відповідальність за будь-які друкарські помилки та неточності, що містяться в цій брошурі. Ми залишаємо за собою право вносити зміни в конструкцію виготовлених нами приладів відповідно до вимог та інтересів споживачів, без шкоди для характеристик, які стосуються безпеки чи функціонування.

5. ПІСЛЯПРОДАЖНЕ ОБСЛУГОВУВАННЯ

• що вилка правильно вставлена, а також наявність запобіжника; Якщо несправність не можливо виявити: Перш ніж викликати фахівця із сервісного обслуговування, перевірте наступне:

• безперебійність постачання газу. вимкніть прилад та зверніться до центру з післяпродажного обсл уговування. НЕ НАМА ГА ЙТЕ СЯ СА МОСТІЙН О ПОЛАГОДИТИ ПРИЛАД.

Запобіжний пристрій для гасіння полум'я (FFD) Дод 1 кВт НШ 1,75 кВт Ш 2,7 кВт DC 4 кВт Mono Номінальна кількість споживаного тепла G20/20 мбар G30/28–30 мбар Клас встановлення Напруга В / Частота Гц Електрична потужність

Електричне запалювання Розмір приладу

4 газовіДод/НШ/Ш/DC 4 Mono4 газовіДод/2НШ/Ш

1 -9,45 кВт900 л/год688 г/год7,2 кВт686 л/год524 г/год 220-240 V/ 50-60 Гц

5 газовіУШ/2Ш/НШ/ДОД

5 газовіDC/2Ш/НШ/ДОД

5 газовіDC/Ш/2НШ/ДОД

3 газовіДод/Ш/DC 4 Mono

7,7 кВт734 л/год560 г/год

Виробник не несе відповідальність за будь-які друкарські помилки та неточності, що містяться в цій брошурі. Ми залишаємо за собою право вносити зміни в конструкцію виготовлених нами приладів відповідно до вимог та інтересів споживачів, без шкоди для характеристик, які стосуються Безпеки чифункціонування.
