Тип продукту	Витяжка кухонна витяжна або фільтрувальна
Бренд	Elica
Модель	ELITE 14 PRF0116536B
Електроживлення	230 V, 50 Hz
Кількість швидкостей	3 швидкості всмоктування
Освітлення	Світлодіодна лампа 3 Вт, цоколь E14
Мінімальна безпечна відстань (електрична)	50 см між витяжкою та варильною поверхнею
Мінімальна безпечна відстань (газова або комбінована)	65 см
Тип встановлення	Вбудована в шафу
Версія виведення	Витяжна (зовнішнє виведення) або фільтрувальна (внутрішня рециркуляція)
Жировий фільтр	Металевий, миється в посудомийній машині, щомісячне очищення
Вугільний фільтр	Активний, заміна рекомендується кожні 4 місяці (тільки у фільтрувальній версії)
Догляд	Очищати вологою ганчіркою з нейтральним миючим засобом; уникати абразивних засобів та спирту
Заміна лампи	Лампа 3 Вт E14, доступна після зняття решітки
Безпека	Відключати перед обслуговуванням; не використовувати без встановлених фільтрів; не підпалювати під витяжкою
Матеріали	Нержавіюча сталь або фарба (не уточнено)
Вага	Приблизно 12 кг (оцінка для витяжки стандартного розміру)
Розміри (Ш x Г x В)	90 x 50 x 12 см (звичайна оцінка для цієї моделі)
Аксесуари в комплекті	Кріпильні гвинти, з'єднувальна муфта (залежно від моделі)
Ремонтопридатність	Запчастини доступні через післяпродажне обслуговування
Гарантія	2 роки (стандартна законна)
Стандарти	Відповідає стандартам безпеки та продуктивності EN/IEC

Часті запитання - ELITE 14 PRF0116536B ELICA

Як встановити витяжку Elica ELITE 14?

Встановлення повинен виконувати кваліфікований фахівець. Дотримуйтесь мінімальної відстані 50 см (електричне приготування) або 65 см (газ) між витяжкою та варильною поверхнею. Використовуйте надані гвинти та дотримуйтесь інструкції зі встановлення.

Чи можна використовувати витяжку у фільтрувальній версії без вугільного фільтра?

Ні, фільтрувальна версія обов'язково вимагає встановлення активного вугільного фільтра. Без нього запахи не будуть нейтралізовані.

Як чистити жирові фільтри?

Металеві фільтри чистять раз на місяць вручну неагресивним миючим засобом або в посудомийній машині при низькій температурі та швидкому циклі. Потягніть за пружинну ручку, щоб зняти їх.

Як часто міняти вугільний фільтр?

Міняйте вугільний фільтр не рідше ніж кожні 4 місяці, або частіше, якщо витяжка використовується інтенсивно. Його не можна мити або регенерувати.

Що робити, якщо освітлення не працює?

Відключіть витяжку, зачекайте, поки лампи охолонуть, зніміть всмоктувальну решітку та замініть несправну лампу на нову типу 3 Вт, цоколь E14 (арт. DRGSB/C/UB-3/27/1B-230-E14-55). Перевірте правильність позиціонування перед зверненням до сервісного центру.

Чи можна використовувати витяжку з газовою варильною поверхнею?

Так, але обов'язково дотримуйтесь мінімальної відстані 65 см. У разі спеціальних вказівок варильної поверхні застосовуйте більшу відстань.

Які миючі засоби використовувати для зовнішньої частини витяжки?

Використовуйте виключно вологу ганчірку, змочену нейтральним рідким миючим засобом. Уникайте абразивних засобів, спирту та інструментів для чищення, які можуть подряпати поверхню.

Як зменшити вплив на довкілля під час використання?

Вмикайте витяжку на мінімальній швидкості під час приготування та залишайте її працювати кілька хвилин після. Використовуйте високі швидкості лише при сильному димі. Регулярно замінюйте фільтри для підтримання ефективності.

Чи сумісна витяжка з програмним таймером або зовнішнім таймером?

Ні, прилад не повинен вмикатися через програмний таймер, таймер або систему дистанційного керування. Використовуйте лише вбудовані елементи керування.

Що робити в разі пошкодження кабелю живлення?

Не замінюйте кабель самостійно. Зверніться до авторизованого сервісного центру для отримання нового кабелю та безпечного встановлення.

ПОСІБНИК КОРИСТУВАЧА ELITE 14 PRF0116536B ELICA

UK Інструкція з монтажу і експлуатації

Чітко дотримуйтеся наведених у цьому керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що можуть виникнути при використанні пристрою внаслідок невиконання інструкцій, наведених у цьому керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюються під час приготування їжі, та призначений лише для побутового використання.

• Важливо зберегти ці інструкції, щоб можна було звернутися до них у будь-який час. У випадку продажу, передачі чи переїзду переконайтеся, що інструкції знаходяться разом з виробом. • Уважно прочитайте інструкції: у них міститься важлива інформація з встановлення, використання та безпеки.
• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.
• Перш ніж приступити до монтажу виробу, перевірте, чи всі компоненти без дефектів та не пошкоджені. У протилежному випадку зверніться в місце продажу та зупиніть монтування виробу.

Примітка: Деталі, позначені знаком "(*)", є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті, і їх потрібно купувати.

Попередження по спеці

Перед початком будь-якої операції з очищення або обслуговування відключіть витяжку від електричної мережі, витягуючи вилку з розетки або відключаючи загальний вимикач приміщення.

• Для всіх операцій з установки та обслуговування використовуйте робочі рукавиці.
• Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом, якщо вони знаходяться під контролем або були навчені використовувати пристрій у безпечний спосіб та якщо вони розуміють пов'язані з цим небезпеки.

Діти повинні бути під контролем і не повинні гратися з пристроєм.

Операції з чищення та обслуговування не повинні проводитися дітьми без нагляду.

Приміщення повинно мати достатню вентиляцію, коли витяжка використовується одночасно з іншими пристроями, що працюють на газі або інших паливах.

Витяжку необхідно часто чистити як зсередини, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуючись у будь-якому випадку того, що вказується в інструкціях з обслуговування.

- Витяжку необхідно часто чистити як зсередини, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), у будь-якому випадку дотримуватися того, що вказується в інструкціях з обслуговування.

- Недотримання норм очищення та заміни фільтрів збільшує ймовірність ризику загоряння.

- Суворо заборонено приготування їжі на відкритому вогні під витяжкою.

- Для заміни лампочки освітлення використовуйте тільки тип лампочки, вказаний у розділі обслуговування/заміна лампочки цього посібника.

Використання відкритого полум'я пошкоджує фільтри і може призвести до загоряння, тому цього слід уникати в будь-якому випадку.

Смаження повинно проводитися під наглядом, щоб уникнути загоряння розлитої олії.

УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.

- Не підключайте пристрій до електричної мережі до повного завершення установки.

• Щодо технічних заходів та заходів безпеки, що стосуються викидів парів, суворо дотримуйтесь норм місцевих компетентних органів.
• Повітря, що втягується, не повинно випускатися в трубу, яка використовується для викиду димів пристроями, що працюють на газі та інших видах палива.
• Не використовуйте та не залишайте витяжку без правильно встановлених лампочок, оскільки це може призвести до удару електричним струмом.
• Ніколи не використовуйте витяжку без правильно встановленої решітки!
• Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо це не вказано.
• Використовуйте гвинти для кріплення, що входять у комплект продукту для установки; якщо їх немає в комплекті, придбайте гвинти правильного типу.
• Використовуйте правильну довжину гвинтів, яка вказується в посібнику зі встановлення.
• У разі сумнівів звертайтеся до авторизованого центру або кваліфікованого персоналу.

⚠️ УВАГА!

• Невстановлення відповідних гвинтів і пристроїв для фіксування відповідно до цих інструкцій може призвести до ризиків електричного походження.
• Не використовуйте з програматором, таймером, окремим пультом керування або будь-яким іншим пристроєм, який приводиться в дію автоматично.

Цей виріб промарковано відповідно до Європейської директиви 2012/19/EC щодо утилізації електричного та електронного обладнання (WEEE). Забезпечуючи правильну утилізацію цього виробу, ви допоможете запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людини, які могли б мати місце в іншому випадку.

Символ на самому виробі або на супровідному документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Його слід здавати у відповідний пункт прийому електричного та електронного обладнання для подальшої утилізації. Здавання на переробку повинно виконуватися згідно з місцевими правилами утилізації відходів. Для отримання більш детальної інформації про правила поводження з такими виробами, їх утилізації та переробки звертайтеся до місцевих органів влади, служби з утилізації відходів або магазину, в якому ви придбали цей виріб.

Прилад спроектовано, випробувано та виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та зниження впливу на навколишнє середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі та залишайте її працювати на кілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму та пари, а наддув використовуйте лише у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільних фільтрів. Для підтримання високої ефективності фільтра жирів, за необхідності, виконуйте чистку фільтрів жирів. Використовуйте максимальний діаметр системи повітроводів, зазначений в інструкції, для оптимізації ефективності та мінімізації шуму.

Використання

Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні, або у фільтруючому режимі з рециркуляцією повітря.

Варіант відведення

Пари виводяться назовні через вивідну трубу, закріплену до фланця з'єднання.

⚠️ УВАГА!

Вивідна труба не постачається, тому її необхідно придбати окремо.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця.

⚠️ УВАГА!

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.

Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець).

! Використовуйте найкоротший витяжний канал. ! Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90°). ! Уникайте різких змін площі перерізу витяжного каналу.

Увага! Якщо витяжка обладнана вугільним фільтром, обов'язково зніміть його.

Варіант з фільтрацією

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно

встановити додаткову систему фільтрів з активованим вугіллям.

Увага! Якщо витяжка не обладнана вугільним фільтром, замовте та встановіть його перед використанням.

Інсталяція

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50см, у випадку електричних плит, та 65 см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

⚠️ УВАГА!

Перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте, щоб шнур мережі був змонтований вірно.

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

Інсталяція

Перед початком монтажу:

• Перевірте, щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу. - Зніміть вугільний фільтр/и, якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову встановлюються, якщо Ви хочете використовувати ковпак в режимі рециркуляції. - Перевірити, щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і збережіть.

Цей тип витяжки має бути вмонтований у навісний елемент або іншу систему підтримки.

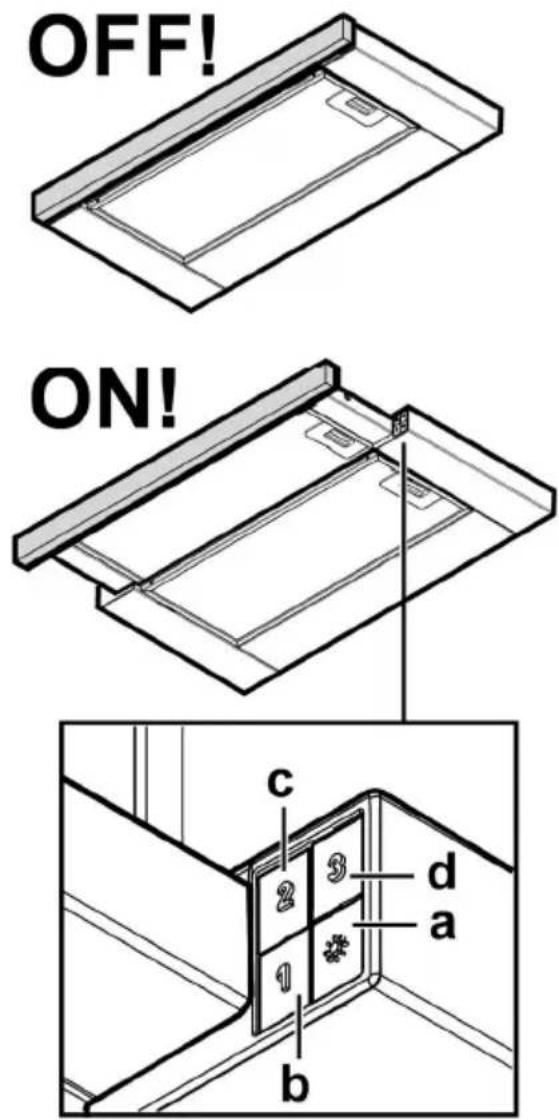

Функціонування

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.

a. Вимикач світла ON/OFF. b. Вимикач OFF/швидкість 1. c. Перемикач швидкості 2. d. Перемикач швидкості 3.

Догляд

Чистка

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби, що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Фільтр затримки жирів

Мал. 10-21

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення фільтру.

Вугільний фільтр (тільки в режимі рециркуляції)

Мал. 20

Вбирає неприємні запахи кухні.

Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

Зняти фільтри затримки жирів.

Прикласти вугільний фільтр до кожного боку та

зафіксувати його до витяжки.

Встановити жирові фільтри.

Заміна Ламп

Відключити прилад від електромережі.

Увага! Перш ніж торкатися ламп, необхідно впевнитися, що вони охололи.

Витягніть повністю висувну шухляду.

Зніміть витяжну решітку, щоб мати доступ до порожнини підсвітки.

Витягніть пошкоджену лампу та замініть її новою (див. нижченаведену таблицю):

Лампочка	Потужність (W)		Цоколь
	3		E14
Напруга (V)		Розмір (мм)
230		55 (Довжина від центру джерела світла)
Код ILCOS D(згідно норми IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Встановіть решітку.

Якщо система підсвітки не працює, перевірте правильність установки ламп у гнізда, перш ніж звертатися до центру технічної допомоги.
