Бренд	Elica
Модель	Elite 14 LUX 60 X
Тип продукту	Кухонна витяжка
Ширина	60 см
Вага нетто	Приблизно 12 кг
Електроживлення	220-240 В ~ 50/60 Гц
Потужність освітлення	LED 3 Вт (E14)
Кількість швидкостей	3 швидкості всмоктування
Тип витяжки	Витяжна або рециркуляційна (з вугільним фільтром)
Діаметр витяжного каналу	150 мм
Мінімальна відстань до варильної поверхні	65 см (газове/змішане) / 50 см (електричне)
Матеріал жирового фільтра	Металевий, можна мити в посудомийній машині
Вугільний фільтр	Опціонально, термін служби 4 місяці
Тип керування	Сенсорна панель керування
Ступінь захисту	Клас II
Максимальне споживання електроенергії	Приблизно 150 Вт
Рівень шуму	Приблизно 55 дБ(А) (макс. швидкість)
Гарантія	2 роки (запчастини та робота)
Ремонтопридатність	Лампи та фільтри, які можна замінити користувачем

Часті запитання - Elite 14 LUX 60 X ELICA

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Для електричної плити мінімальна відстань становить 50 см. Для газової або змішаної плити вона має бути не менше 65 см. Якщо інструкції виробника плити вказують більшу відстань, дотримуйтесь їх.

Як чистити жирові фільтри?

Металеві жирові фільтри слід чистити щонайменше раз на місяць. Ви можете мити їх вручну неагресивним миючим засобом або в посудомийній машині при низькій температурі та короткому циклі. Миття в посудомийній машині може викликати знебарвлення, але не впливає на ефективність.

Коли потрібно замінювати вугільний фільтр?

Вугільний фільтр слід замінювати не рідше ніж кожні 4 місяці, або частіше при інтенсивному використанні. Його не можна мити або регенерувати.

Як замінити світлодіодну лампу витяжки?

Спочатку відключіть прилад. Переконайтеся, що лампи холодні. Зніміть всмоктувальну решітку, потім замініть несправну лампу на світлодіодну лампу потужністю не більше 3 Вт, тип E14. Встановіть решітку на місце.

Чи може витяжка працювати в режимі рециркуляції?

Так, витяжку можна використовувати у фільтрувальному режимі з активованим вугільним фільтром (не входить у комплект). У цьому випадку повітря очищається від жиру та запахів перед поверненням у приміщення. Вугільний фільтр потрібно встановити перед використанням.

Що робити, якщо освітлення не працює?

Спочатку перевірте, чи правильно вставлені лампи в гнізда. Якщо проблема не зникає, зверніться до сервісного центру.

Чи можна використовувати витяжку без фільтрів?

Ні, використовувати витяжку без правильно встановлених решіток та фільтрів небезпечно. Це може призвести до ризику ураження електричним струмом. Ніколи не використовуйте витяжку без встановлених ламп.

Який діаметр витяжного каналу слід використовувати?

Діаметр витяжного каналу має дорівнювати діаметру з'єднувального фланця (зазвичай 150 мм). Використовуйте трубу необхідної мінімальної довжини та обмежте кількість поворотів на 90° максимум для оптимізації продуктивності.

Чи підходить витяжка для встановлення над газовою плитою?

Так, за умови дотримання мінімальної відстані 65 см між поверхнею приготування та найнижчою частиною витяжки. Також переконайтеся, що приміщення достатньо провітрюється, якщо витяжка використовується з іншими газовими приладами.

Як зменшити вплив витяжки на навколишнє середовище?

Використовуйте мінімальну швидкість під час приготування їжі та залишайте витяжку працювати на кілька хвилин після. Збільшуйте швидкість лише за наявності сильного диму. Регулярно чистіть або замінюйте фільтри для підтримки ефективності.

ПОСІБНИК КОРИСТУВАЧА Elite 14 LUX 60 X ELICA

Інструкція з монтажу і експлуатації

Чітко дотримуйтеся наведених у цьому керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що можуть виникнути при використанні пристрою внаслідок невиконання інструкцій, наведених у цьому керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюються під час приготування їжі, та призначений лише для побутового використання.

• Важливо зберегти ці інструкції, щоб можна було звернутися до них у будь-який час. У випадку продажу, передачі чи переїзду переконайтеся, що інструкції знаходяться разом з виробом. • Уважно прочитайте інструкції: у них міститься важлива інформація щодо встановлення, використання та безпеки.
• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.
• Перш ніж приступити до монтажу виробу, перевірте, чи всі компоненти без дефектів та не пошкоджені. У протилежному випадку зверніться до місця продажу та зупиніть монтування виробу.

Примітка: Деталі, позначені знаком "(*)", є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті, і їх потрібно купувати.

Попередження щодо

безпеки

Перед початком будь-якої операції з очищення або обслуговування відключіть витяжку від електричної мережі, витягуючи вилку з розетки або відключаючи загальний вимикач приміщення.

• Для всіх операцій з установки та обслуговування використовуйте робочі рукавиці.
• Пристрій може використовуватися дітьми не молодшими 8 років та особами зі зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом, якщо вони знаходяться під контролем або були навчені використовувати пристрій у безпечний спосіб та розуміють пов'язані з цим небезпеки.
• Діти повинні бути під контролем і не повинні гратися з пристроєм.
• Операції з чищення та обслуговування не повинні проводитися дітьми без нагляду.
• Приміщення повинно мати достатню вентиляцію, коли витяжка використовується одночасно з іншими пристроями, що працюють на газі або інших видах палива.
• Витяжку необхідно часто чистити як зсередини, так і ззовні (ЩОНАЙМЕНШЕ ОДИН РАЗ НА МІСЯЦЬ), завжди дотримуючись інструкцій з обслуговування.
• Недотримання норм очищення та заміни фільтрів збільшує ризик загоряння.
• Суворо заборонено готувати їжу на відкритому вогні під витяжкою.
• Для заміни лампочки освітлення використовуйте лише тип лампочки, зазначений у розділі «Обслуговування/заміна лампочки» цього посібника. Використання відкритого полум'я пошкоджує фільтри та може призвести до загоряння, тому цього слід уникати за будь-яких обставин. Смаження слід проводити під наглядом, щоб уникнути загоряння розлитої олії. УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.
• Не підключайте пристрій до електричної мережі, доки не буде повністю завершено встановлення.
• Щодо технічних заходів та заходів безпеки, пов'язаних з викидом парів, суворо дотримуйтесь норм місцевих компетентних органів.
• Повітря, що втягується, не повинно випускатися в трубу, яка використовується для викиду димів пристроями, що працюють на газі та інших видах палива. • Не використовуйте та не залишайте витяжку без

правильно встановлених лампочок, оскільки це може призвести до ураження електричним струмом.

• Ніколи не використовуйте витяжку без правильно встановленої решітки!
• Витяжку НІКОЛИ не слід використовувати як опорну поверхню, якщо це не зазначено.
• Використовуйте гвинти для кріплення, що входять у комплект продукту для встановлення; якщо їх немає в комплекті, придбайте гвинти правильного типу.
• Використовуйте гвинти правильної довжини, як зазначено в посібнику зі встановлення.
• У разі сумнівів звертайтеся до авторизованого сервісного центру або кваліфікованого персоналу.

⚠️ УВАГА!

• Невстановлення відповідних гвинтів і пристроїв для фіксування відповідно до цих інструкцій може призвести до ризиків електричного походження.
• Не використовуйте з програматором, таймером, окремим пультом керування або будь-яким іншим пристроєм, що вмикається автоматично.

Цей виріб промарковано відповідно до Європейської директиви 2012/19/ЄС про утилізацію електричного та електронного обладнання (WEEE). Забезпечуючи правильну утилізацію цього виробу, ви допоможете запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людей, які могли б виникнути в іншому випадку.

Символ на виробі або в супровідних документах вказує, що цей виріб не можна утилізувати разом із звичайними побутовими відходами. Його слід здавати до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки. Утилізація повинна виконуватися згідно з місцевими правилами поводження з відходами. Для отримання детальнішої інформації про правила поводження з такими виробами, їх утилізацію та переробку звертайтеся до місцевих органів влади, служби з утилізації відходів або магазину, де ви придбали цей виріб.

Прилад спроектовано, випробувано та виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради щодо правильної експлуатації та зменшення впливу на навколишнє середовище: Увімкніть витяжку на мінімальну швидкість перед початком приготування їжі та залиште її працювати на кілька хвилин після завершення

приготування. Збільшуйте швидкість лише за наявності великої кількості диму та пари, а наддув використовуйте лише в крайніх випадках. Для підтримання високої ефективності видалення запахів за потреби замінюйте вугільний(і) фільтр(и). Для підтримання високої ефективності жирового фільтра за потреби очищуйте жировий(і) фільтр(и). Використовуйте максимальний діаметр системи повітроводів, зазначений в інструкції, для оптимізації ефективності та мінімізації шуму.

Використання

Витяжка розроблена для роботи в режимі всмоктування з виведенням повітря назовні або у фільтрувальному режимі з рециркуляцією повітря.

Варіант відведення

Пари виводяться назовні через вивідну трубу, закріплену до фланця з'єднання.

⚠️ УВАГА!

Вивідна труба не постачається, тому її необхідно придбати окремо.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця.

⚠️ УВАГА!

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.

Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець).

! Використовуйте найкоротший витяжний канал. ! Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90°). ! Уникайте різких змін площі перерізу витяжного каналу.

Увага! Якщо витяжка обладнана вугільним фільтром, обов'язково зніміть його.

Варіант з фільтрацією

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

Увага! Якщо витяжка не обладнана вугільним фільтром, замовте та встановіть його перед використанням.

Інсталяція

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50см, у випадку електричних плит, та 65 см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

УВАГА!

перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте, щоб шнур мережі був змонтований вірно.

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

Інсталяція

Перед початком монтажу:

• Перевірте, щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу. - Зніміть вугільний фільтр/и, якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову встановлюються, якщо Ви хочете використовувати ковпак в режимі рециркуляції. - Перевірити, щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і збережіть.

Цей тип витяжки має бути вмонтований у навісний елемент або іншу систему підтримки.

Функціонування

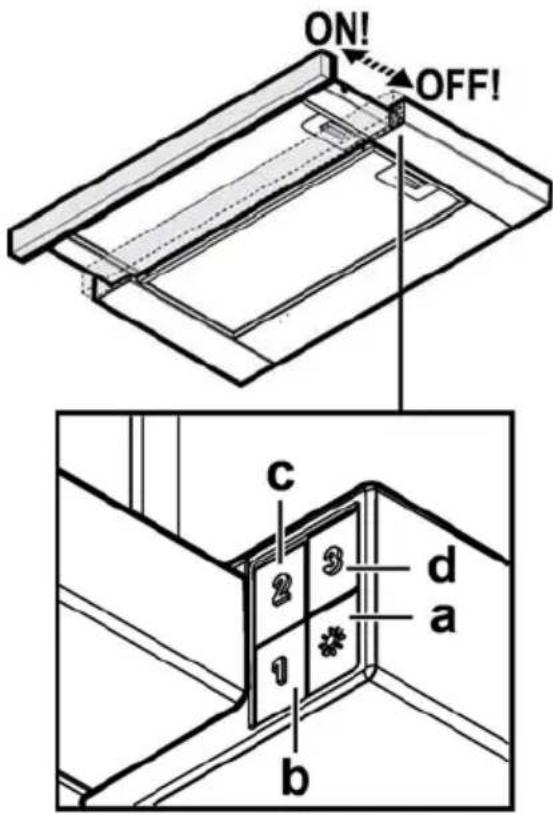

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.

a. Вимикач світла ON/OFF. b. Вимикач OFF/швидкість 1 с. Перемикач швидкості 2 d. Перемикач швидкості 3

Догляд

Чистка

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби, що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Фільтр затримки жирів

Мал. 10-21

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чиститися один раз на місяць несильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Для зняття фільтра затримки жиру потягніть на себе пружинну ручку відчеплення фільтра.

Вугільний фільтр (тільки в режимі рециркуляції) Мал. 20

Вбирає неприємні запахи кухні.

Перевірка вугільного фільтра на насичення проводиться після більш-менш довгого періоду використання в

залежності від типу кухні і регулярності очистки фільтра жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

Зняти фільтри затримки жирів.

Прикласти вугільний фільтр до кожного боку та

зафіксувати його до витяжки.

Встановити жирові фільтри.

Заміна ламп

Відключити прилад від електромережі.

Увага! Перш ніж торкати лампи, необхідно впевнитися, що вони охололи.

Витягніть повністю висувну шухляду.

Зніміть витяжну решітку, щоб мати доступ до порожнини підсвітки.

Замініть пошкоджену лампу.

Використовуйте світлодіодні лампи виключно макс. 3W-E14. Для більш детальної інформації див. додаток "ILCOS D" (позиція "1d").

Встановіть решітку.

Якщо система підсвітки не працює, перевірте правильність установки ламп у гнізда, перш ніж звертатися до центру технічної допомоги.

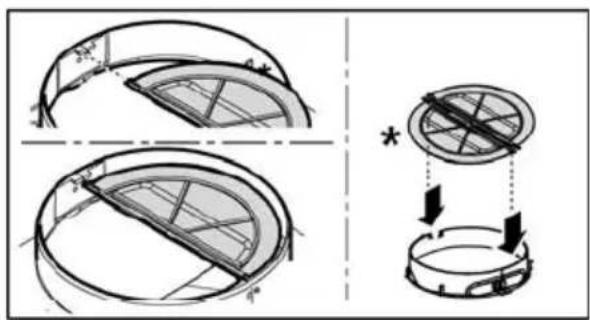

ТІЛЬКИ в деяких продуктах:

Як додатковий аксесуар у стандартній комплектації поставляється зворотний клапан для диму. Якщо умови установки потребують такий клапан (наприклад: відсутність захисту від випадкових протягів ззовні), вставте його в спеціальне гніздо всередині роз'єму повітровипускного отвору перед установкою труби відведення диму.
