ПОСІБНИК КОРИСТУВАЧА Prime TX650 SEASONIC

Блок живлення Модульна система підключення кабелів Посібник користувача Кабель живлення Пакет з аксесуарами

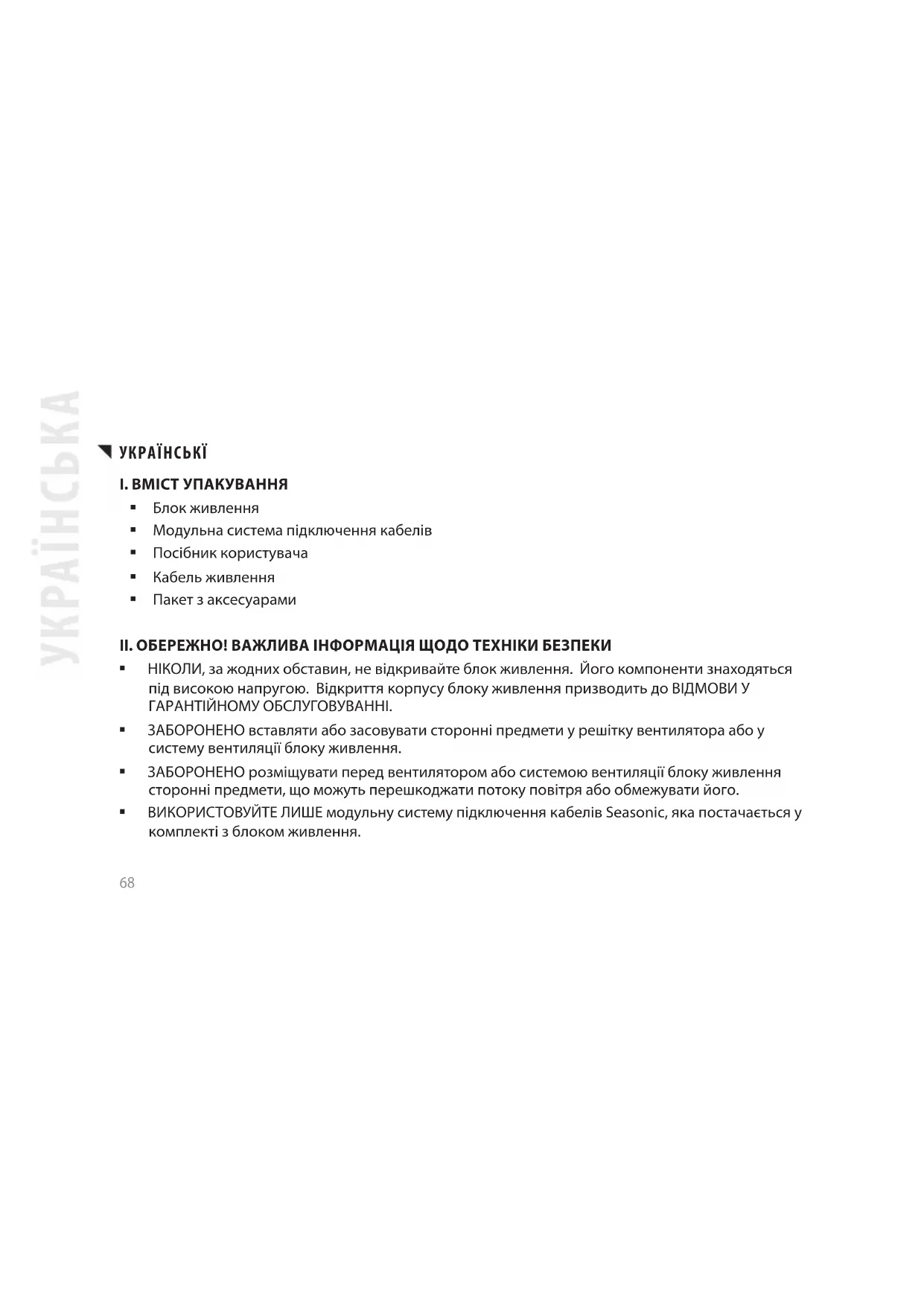

II. ОБЕРЕЖНО! ВАЖЛИВА ІНФОРМАЦІЯ ЩОДО ТЕХНІКИ БЕЗПЕКИ

НІКОЛИ, за жодних обставин, не відкривайте блок живлення. Його компоненти знаходяться під високою напругою. Відкриття корпусу блоку живлення призводить до ВІДМОВИ У ГАРАНТІЙНОМУ ОБСЛУГОВУВАННІ. ЗАБОРОНЕНО вставляти або засовувати сторонні предмети у решітку вентилятора або у систему вентиляції блоку живлення. ЗАБОРОНЕНО розміщувати перед вентилятором або системою вентиляції блоку живлення сторонні предмети, що можуть перешкоджати потоку повітря або обмежувати його. ВИКОРИСТОВУЙТЕ ЛИШЕ модульну систему підключення кабелів Seasonic, яка постачається у комплекті з блоком живлення.

УКРАЇНСЬКА69 Зберігайте блок живлення у сухому місці та попереджайте потрапляння вологи. Блок живлення призначений для встановлення у комп’ютерну систему та не розрахований для використання за її межами та на вулиці.

III. ВИТЯГАННЯ БЛОКУ ЖИВЛЕННЯ

1. Рекомендуємо спочатку ознайомитися з розділом II. Попередження! Вище наведені важливі

відомості відносно безпеки.

2. Потрібно переконатися, що система повністю відключена від живлення, встановити вимикач

живлення БП у позицію «О» (ВИМКН.) та від’єднати кабель живлення БП від електричної

3. Відкрийте корпус комп’ютера (необхідну інформацію можна знайти у керівництві

користувача даного комп’ютера).

4. Обережно відключіть всі кабелі живлення від материнської плати та периферійних

5. Викрутіть монтажні гвинти, які утримують блок живлення на задній панелі корпуса

6. Обережно витягніть блок живлення з корпуса.

IV. ВСТАНОВЛЕННЯ БЛОКУ ЖИВЛЕННЯ

1. Встановіть блок живлення Seasonic на відповідне місце у корпусі комп’ютера та, за

допомогою чотирьох монтажних гвинтів з комплекту постачання БП, зафіксуйте його на задній панелі корпуса. Надійно затягніть гвинти, не прикладаючи, при цьому, зайвих зусиль. a. Якщо блок живлення оснащений вбудованим вентилятором, пристрій необхідно встановлювати верхньою кришкою до материнської плати. (В залежності від типу комп’ютерного корпуса, це може значити, що решітка радіатора буде обернута як до гори, так і до низу.) b. Блоки живлення без вентиляторів рекомендується кріпити вентиляційною решіткою ДОГОРИ. Тим не менш, на задній стороні блоку живлення маються додаткові отвори для гвинтів, що дозволяє встановлювати його з протилежною орієнтацією.

2. Підключення до материнської плати:

a. НЕ ДОКЛАДАЙТЕ НАДЛИШКОВИХ ЗУСИЛЬ, вставляючи роз’єми живлення, вони мають спеціальні «ключі», що не дозволяють встановлювати їх з невірною орієнтацією. Переконайтесь у надійності підключення роз’ємів. b. Підключіть роз’єм універсального 24/20-контактного кабелю живлення до відповідного роз’єму блоку живлення. c. Підключіть другий кінець цього 24-контактного кабелю до материнської плати. В залежності від конструкції материнської плати, можливо, буде необхідно під’єднати або від’єднати УКРАЇНСЬКА71 чотириконтактний модуль 24/20-контактного роз’єму. d. Якщо це необхідно, підключіть чотириконтактний роз’єм +12 В та конектор EPS +12 В. e. Якщо вашій системі потрібні два роз’єми EPS +12 В, будь ласка, підключіть 8-контактний роз’єм другого 8-контактного роз’єму живлення центрального процесора у відповідне 8-контактне гніздо блоку живлення. Потім підключіть другий кінець цього 8-контактного кабелю до материнської плати.

3. Підключення периферійних компонентів:

a. Підключіть один кінець кабелю живлення периферійних компонентів до блоку живлення, а інший — до периферійного компонента. b. НЕ ДОКЛАДАЙТЕ НАДЛИШКОВИХ ЗУСИЛЬ, вставляючи роз’єми живлення, вони мають спеціальні «ключі», що не дозволяють встановлювати їх за невірною орієнтацією. c. Переконайтесь у надійності підключення роз’ємів.

4. Дотримуючись інструкцій виробника, закрийте корпус комп’ютера.

5. Підключіть кабель живлення БП з комплекту постачання до стінної розетки та встановіть

перемикач на задній панелі блоку живлення у положення «І» (ВВІМКН.).

6. Зараз ви готові до використання комп’ютера з блоком живлення Seasonic.

V. Можливі несправності та їх усунення

Якщо блок живлення не функціонує нормально, використовуйте наступний список для

1. Перевірте, чи вірно підключений шнур живлення до електричної розетки та блоку живлення.

2. Перевірте, чи ввімкнений блок живлення.

3. Перевірте, чи встановлено перемикач на задній панелі блоку живлення у положення «I»

4. Перевірте надійність підключення всіх роз’ємів материнської плати та периферійних

5. Щоб переконатися, що всі параметри блоку живлення були скинуті, можна декілька разів

його ввімкнути та вимкнути, встановлюючи його вимикач, розташований на задній панелі, у положення «І» та «О» з затримкою у 0,5 с.

6. Якщо блок живлення все ще нормально не функціонує, зверніться за технічною допомогою

та додатковою інформацією до веб-сайту www.seasonic.com. УКРАЇНСЬКА73

Блок живлення забезпечує живлення саме такої потужності, якої потребує для своєї роботи материнська плата та інші компоненти системи. У випадку несправності материнської плати блок живлення на ввімкнеться. У випадку несправності одного з периферійних пристроїв блок живлення не буде постачати живлення саме для цього периферійного пристрою. Цей блок живлення відповідає вимогам останнього стандарту ErP 2013. Для забезпечення нормальної роботи системи ми рекомендуємо виконати оновлення BIOS вашої материнської плати та змінити його настройки у відповідності до вимог ErP 2013: задіяти усі функції енергозбереження у режимах як робочих, так і очікування, а також заборонити режим «аудіо постійно ввімкнене». За додатковою інформацією та допомогою звертайтеся до виробника материнської плати. УКРАЇНСЬКА74

Гарантія Seasonic розповсюджується на всі блоки живлення, активується в момент придбання, і охоплює можливі дефекти виробництва або брак компонентів. На протязі строку дії гарантії Sea Sonic на свій власний розсуд визначає, чи буде несправний продукт відремонтований або замінений іншим, що має схожі або аналогічні можливості, за умов, що: Продукт був повернений покупцем, передплаченим поштовим відправленням у магазин, де він був придбаний. Продукт використовувався у відповідності до призначення та рекомендацій, що були надані виробником. Продукт не було пошкоджено внаслідок стихійного лиха, такого як блискавка, повінь або

Корпус продукту не демонтувався, та гарантійні наліпки не були пошкоджені. Додаткові відомості можна знайти на веб-сторінці www.seasonic.com/rma.

У різних регіонах строки та умови гарантії можуть відрізнятися. УКРАЇНСЬКА75

VII. Відмова від відповідальності

Було докладено максимум зусиль, щоб забезпечити точність усієї інформації, наведеної у цьому документі. Sea Sonic не несе явної або уявлюваної відповідальності за будь-які пошкодження компонентів системи або інших пристроїв користувача внаслідок помилки, що була припущена під час встановлення або демонтажу блоку живлення, а також внаслідок будь-якого дефекту або несправності цього продукту. Додаткові відомості можна знайти на веб-сайті www.seasonic.com. УКРАЇНСЬКАwww.seasonic.com SUPPORT Global: support@seasonic.com America: ssa.support@seasonic.com Europe: sse.support@seasonic.com This manual is printed on environmentally friendly material. EUROPEAN OFFICE Sea Sonic Europe B.V. Everdenberg 117, 4902 TT Oosterhout, The Netherlands HEADQUARTERS Sea Sonic Electronics Co., Ltd. 8F, #19, Alley 360, Sec.1, Neihu Road, Neihu, Taipei, Taiwan, R.O.C.
