ПОСІБНИК КОРИСТУВАЧА 3060 CA SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

3) ЛИЧНАЯ БЕЗОПАСНОСТЬ

• Если инструмент, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами авторизованной68 горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. c) Під час працювання з приладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

2) ЕЛЕКТРИЧНА БЕЗПЕКА

a) Штепсель приладу повинен пасувати до розетки. Не дозволяється що-небудь міняти в штепселі. Для роботи з приладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом. b) Уникайте контакту частей тіла із заземленими поверхнями, як напр., трубами, батареями опалення, печами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним струмом. c) Захищайте прилад від дощу та вологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом. d) Не використовуйте кабель для перенесення приладу, підвішування або витягування штепселя з розетки. Захищайте кабель від жари, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик удару електричним струмом. e) Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що допущений для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом. f) Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисту від витоку в землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом.

a) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся приладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або лік. Мить неуважності при користуванні приладом може призводити до серйозних травм. b) Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників,зменшує ризиск травм. c) Уникайте ненавмисного вмикання. Перш ніж вмикати електроприлад в електромережу або встромляти акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм. d) Перед тим, як вмикати прилад, приберіть налагоджувальні інструменти та гайковий ключ. Знаходження налагоджувального інструмента або

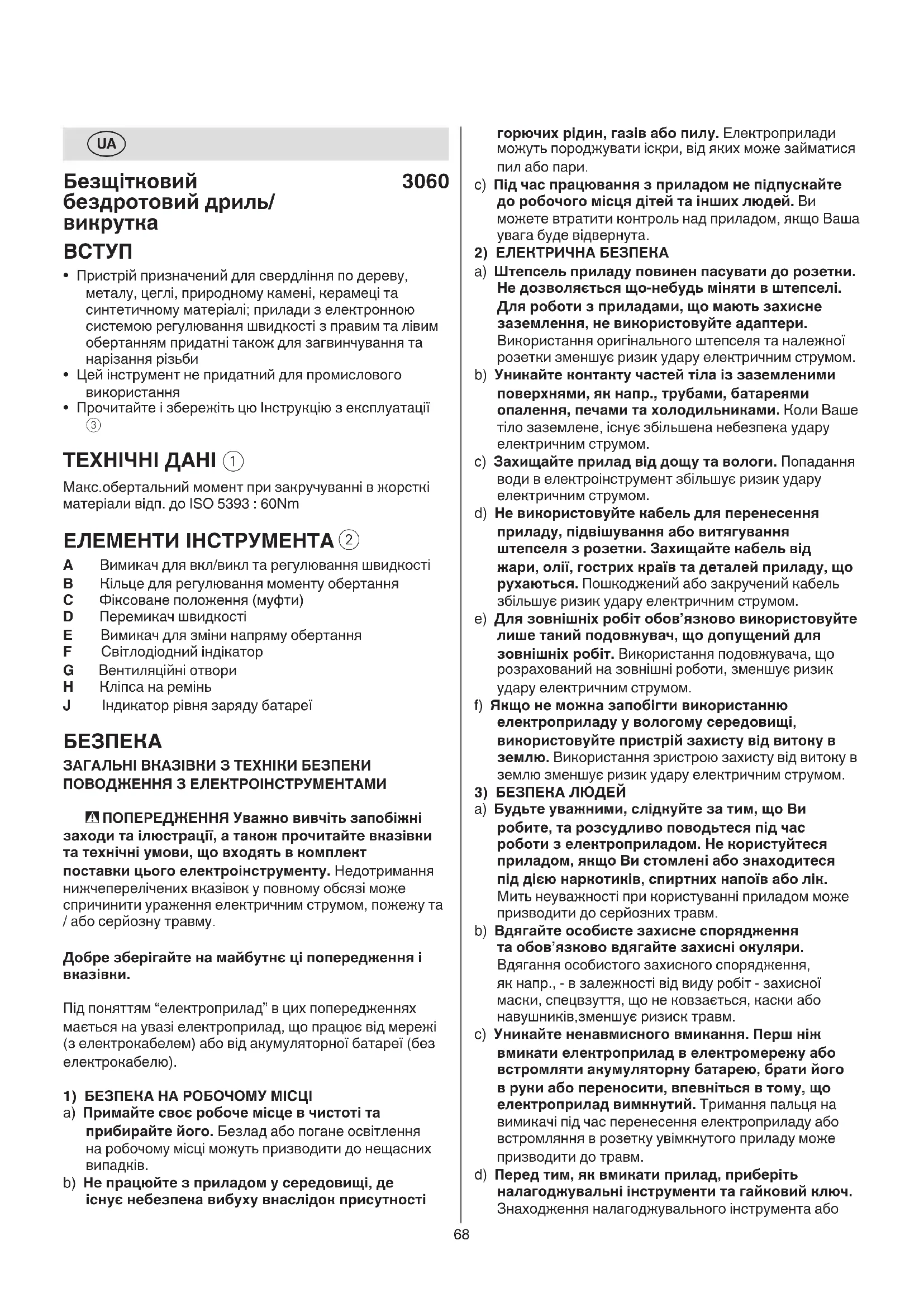

Безщітковий бездротовий дриль/

• Пристрій призначений для свердління по дереву, металу, цеглі, природному камені, керамеці та синтетичному матеріалі; прилади з електронною системою регулювання швидкості з правим та лівим обертанням придатні також для загвинчування та нарізання різьби

• Цей інструмент не придатний для промислового використання

• Прочитайте і збережіть цю Інстpукцію з експлуатації

Макс.обертальний момент при закручуванні в жорсткі матеріали відп. до ISO 5393 : 60Nm ЕЛЕМЕНТИ ІНСТРУМЕНТА

A Вимикач для вкл/викл та регулювання швидкості B Кільце для регулювання моменту обертання C Фіксоване положення (муфти) D Перемикач швидкості E Вимикач для зміни напряму обертання F Світлодіодний індікатор G Вентиляційні отвори H Кліпса на ремінь J Індикатор рівня заряду батареї

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ПОВОДЖЕННЯ З ЕЛЕКТРОІНСТРУМЕНТАМИ - ПОПЕРЕДЖЕННЯ Уважно вивчіть запобіжні заходи та ілюстрації, а також прочитайте вказівки та технічні умови, що входять в комплект поставки цього електроінструменту. Недотримання нижчеперелічених вказівок у повному обсязі може спричинити ураження електричним струмом, пожежу та / або серйозну травму. Добре зберігайте на майбутнє ці попередження і

Під поняттям “електроприлад” в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

1) БЕЗПЕКА НА РОБОЧОМУ МІСЦІ

a) Примайте своє робоче місце в чистоті та прибирайте його. Безлад або погане освітлення на робочому місці можуть призводити до нещасних

b) Не працюйте з приладом у середовищі, де існує небезпека вибуху внаслідок присутності69 роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій. h) Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

5) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ

ЕЛЕКТРОПРИЛАДАМИ, ЩО ПРАЦЮЮТЬ НА АКУМУЛЯТОРНИХ БАТАРЕЯХ a) Заряджуйте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. b) Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі. c) Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу. d) При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опік. e) Не використовуйте пошкоджені або модифіковані акумулятори або електроінструменти. Пошкоджені або модифіковані акумулятори повестися неочікувано, що може призвести до пожежі, вибуху або ризику травми. f) Не піддавайте акумулятор або електроінструмент дії вогню або високих температур. Вогонь або температури вищі за 130°C можуть призвести до вибуху. g) Виконуйте всі вказівки із заряджання і не заряджайте акумулятор або електроінструмент за температур, що виходять за вказані в інструкції межі. Неправильне заряджання або заряджання за температур, що виходять за вказані межі, може пошкодити батарею і підвищити ризик

a) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. b) Ніколи не обслуговуйте пошкоджені акумулятори. Обслуговувати акумулятори дозволяється лише виробнику або авторизованим сервісним організаціям. ключа в деталі, що обертається, може призводити

e) Не переоцінюйте себе. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях. f) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються. g) Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлювальні пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. h) Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми.

4) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ

ЕЛЕКТРОПРИЛАДАМИ a) Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для певної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. b) Не користуйтеся приладом з пошкодженим вимикачем. Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. c) Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею, якщо вона знімається. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу. d) Зберігайте електроприлади, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. e) Старанно доглядайте за електроінструментами і приладдям. Перевірте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були поламаними або настільки пошкодженими, щоб це могло вплинути на функціонування приладу. Пошкоджені деталі треба відремонтувати в авторизованій майстерні, перш ніж ними можна знову користуватися. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. f) Тримайте різальні інструменти добре нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести. g) Використовуйте електроприлади, приладдя до них, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови70 пристроїв або лещат, закріплюється краще, ніж

• Використовуйте придатні пошукові прилади для знаходження захованих в будівлі труб та кабелів або зверніться за допомогою в місцеве підприємство електро-, газо- та водопостачання (зачеплення електропроводки може призводити до пожежі та удару електричним струмом; зачеплення газової труби може призводити до вибуху; sачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призводити до удару електричним струмом)

• Акумулятор, який постачається в комплекті, є частково зарядженим (повністю зарядіть акумулятор в зарядному пристрої перед першим використанням свого електроінструменту, щоб забезпечити повну потужність акумулятора)

• Використовуйте з інструментом тільки такі акумулятори і зарядні пристрої - Акумулятор SKIL: BR1*31**** - Зарядний пристрій SKIL: CR1*31****

• Не використовуйте пошкоджений акумулятор; негайно від’єднайте його від інструмента

• Не розбирайте акумулятор

• Виключіть можливість потрапляння дощу на інструмент або акумулятор

• Дозволена температура довкілля (інструмент/ зарядний пристрій/акумулятор): - під час зарядження 4...40°C - під час роботи –20...+50°C - під час зберігання –20...+50°C ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧЕНЬ НА ІНСТРУМЕНТІ/АКУМУЛЯТОРІ

Перед використанням прочитайте інструкцію із застосування

При влученні у вогонь батареї вибухають, тому в жодному разі не спалюйте батареї

Зберігайте інструмент/зарядний пристрій/ акумулятор при температурі не більшій 50°C

Hе викидайте електроінструмент та батареї разом зі звичайним сміттям ВИКОРИСТАННЯ

• Комбінований перемикач для вмикання/вимикання та керування обертами A

- плавно керує обертами від нуля до максимальних в залежності від сили натискання на перемикач

• Заряджання акумулятора ! ознайомтеся з попередженнями і вказівками з техніки безпеки, які надаються з зарядним

• Видалення/встановлення батареї

• Закріплення кліпси на ремінь

- закріпіть кліпсу на ремень H дрилі за допомогою гвинта, який надається в наборі.

• Індикатор рівня заряду батареї

- натисніть кнопку індикатора рівня заряду акумулятора J, щоб побачити поточний рівень

• Зміна напряму обертання

- при неповній установці положення лів/прав пусковий виключатель A

ВКАЗІВКИ ПО БЕЗПЕЦІ ДЛЯ ДРИЛЬ/ВИКРУТКИ З АКУМУЛЯТОРНИМ ЖИВЛЕННЯМ

1) ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС ВСІХ

ВИДІВ ЕКСПЛУАТАЦІЇ a) Під час роботи, коли робочий інструмент або гвинт може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом.

2) ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС

ВИКОРИСТАННЯ ДОВГИХ БІТІВ a) Ніколи не перевищуйте максимальну швидкість, для якої призначене свердло. На підвищеній швидкості свердло може зігнутись, коли в нього не має контакту з робочою поверхнею. Це може спричинити травму. b) Завжди починайте свердліти на низькій швидкості. При цьому свердло повинно знаходитись у контакті з робочою поверхнею. На підвищеній швидкості свердло може зігнутись, коли в нього не має контакту з робочою поверхнею. Це може спричинити травму. c) Натискайте на інструмент тільки у напрямку свердління і не допускайте надмірного тиску. Свердла можуть гнутись, що призводить до поламки або втрати контролю і може спричинити травму.

• Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання деревини; надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Слідуйте інструціям по роботі з матеріалами, продуцюючими пил

• Не обробляйте матеріали, що містять асбест (асбест вважається канцерогенним)

• Преконайтесь що бігунець вимикач E

середньому положенні (блокування) перед будь- якими наладками чи замінами приладдя, тоді коли ви тримаєте або поклали інструмент

• SKIL гарантує надійну роботу інструмента тільки при використанні відповідного приладдя

• Використовуйте лише приладдя, припустима швидкість обертання якого як мінімум відповідає найвищій швидкості інструмента без навантаження ПЕРЕД ВИКОРИСТАННЯМ

• Не допускайте пошкоджень, які можуть нанести шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи

• Зафіксуйте оброблювану деталь (оброблювана деталь, зафіксована за допомогою затискних71 вигвинчуєте тиснути треба сильніше

• Коли працюєте з особливо твердими породами дерев необхідно зробити попереднє просвердлювання

• Свердління деревини без виривання скалок

• Свердління в стінах без пилу

• Свердління кафельних плиток без прослизькування

• Дивиться додаткову інформацію на сайті www.skil.com ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового використання

• Завжди тримайте інструмент в чистоті (особливо вентиляційні отвори G

! виймайте акумулятор з інструмента перед

• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL - надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com)

• Візьміть до відома, що ушкодження внаслідок перевантаження або неналежного поводження з інструментом не будуть включені в гарантію (умови гарантії SKIL див. на сайті www.skil.com або довідайтеся в дилера у Вашому регіоні) ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

• Hе викидайте електроінструмент, батареї, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС) - відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом

нагадає вам про це ! перед тим, як позбутись акумулятора: заклейте грубою клейкою стрічкою клеми, щоб запобігти короткому замиканню ШУМ / ВІБРАЦІЯ

• За вимірами відповідно до EN 62841 рівень звукового тиску цього інструменту становлює 78,0 дБ(A) та рівень потужності звуку дорівнює 89,0 дБ(A) (коефіцієнт недостовірності K = 5 дБ), а вібрація <2,5 м/с² (трисекційна векторна сума; коефіцієнт недостовірності K = 1,5 м/с²)

• Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 62841; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей - при використанні інструмента в інших цілях ! міняйте напрям обертання тільки при повній зупинці інструмента

! не використовуйте насадки з пошкодженим

• Регулювання моменту обертання (VariTorque)

- вихідний момент обертання буде зростати, якщо крутити кулачок B від 1 до 17; положення C заблокує кулачок, що дозволить свердлити або туго загвинчувати - коли вгвинчуєте саморіз спочатку спробуйте першу позицію VariTorque 1, потім починайте нарощувати, поки потрібна глибина вкручування не буде

• Механічне перемикання швидкості

- увімкніть перемикачем D необхідну для вас

! перемикайте перемикач швидкості під час повільного обертання

- низька швидкість - високий крутний момент - для загвинчування та свердління великих діаметрів - для нанесення різьби

- висока швидкість - малий крутний момент - для свердління малих діаметрів

• Захист акумулятора Вимикає інструмент або захищає інструмент від вмикання, якщо - навантаження занадто велике - температура батареї знаходиться поза межами діапазону робочих температур від -20 до +50°C - літієво-іонний акумулятор практично розряджений (для попередження глибокого розряджання) ! не продовжуйте роботу та не натискайте вмикач після автоматичного вимкнення інструмента; такими діями можна пошкодити

• Світлодіодний індікатор F

- Світлодіодний індикатор F загорається автоматично при включенні перемикача A

• Утримування і робота інструментом

! під час роботи, завжди тримайте інструмент за частини захвату сірого кольору - тримайте вентиляційні отвори G

незакритими - не тисніть на інструмент; дайте інструменту можливість працювати за вас ПОРАДИ ПО ВИКОРИСТАНЮ

• Використовуйте відповідні насадки

! не використовуйте тупі насадки

• Свердління чорних металів - попередньо просвердліть отвір меньшого діаметру, якщо необхідний отвір великого розміру - час від часу змащуйте свердла маслом

• При вгвинчуванні шурупів у поперечний зріз дерева або біля нього або в кромку дерева необхідно спочатку просвердлити отвір, щоб запобігти розколу
