BHP623E13X - витяжка GORENJE - Безкоштовний посібник користувача

Бренд	Gorenje
Модель	BHP623E13X
Тип продукту	Витяжка витяжна або фільтраційна
Призначення	Для внутрішнього домашнього використання
Варіант встановлення	З відведенням назовні або внутрішньою рециркуляцією
Кількість швидкостей	3 швидкості + прискорення
Освітлення	LED, заміна сервісним відділом
Мінімальна безпечна відстань (електрична)	50 см
Мінімальна безпечна відстань (газова/змішана)	65 см
Жировий фільтр	Металевий, можна мити в посудомийці (щомісяця)
Вугільний фільтр (версія рециркуляції)	Замінювати максимум кожні 4 місяці
Електричне живлення	230 В / 50 Гц (див. табличку з технічними даними)
Діаметр витяжного каналу	Однаковий з з'єднувальним фланцем (не входить в комплект)
Матеріал каналу	Гладкий всередині, відповідає нормам
Зовнішнє очищення	Волога ганчірка, нейтральний миючий засіб, без спирту
Внутрішнє обслуговування	Принаймні щомісяця, як і жировий фільтр
Безпека дітей	Не дозволяйте дітям користуватися або гратися з приладом
Норми	EN/CEI 60335-1, 60335-2-31, 62233 тощо.
Вага	Приблизно 15 кг (оцінка)
Розміри (Ш x Г x В)	Приблизно 60 x 50 x 30 см (оцінка)

Часті запитання - BHP623E13X GORENJE

Як встановити витяжку Gorenje BHP623E13X?

Для встановлення потрібні дві особи. Дотримуйтесь безпечних відстаней: 50 см для електричної плити, 65 см для газової. Використовуйте витяжний канал такого ж діаметра, як фланець (не входить в комплект). Для версії рециркуляції встановіть активований вугільний фільтр.

Як чистити жировий фільтр?

Зніміть металевий фільтр, потягнувши пружинну ручку. Вимийте його вручну неагресивним миючим засобом або в посудомийці при низькій температурі (швидкий цикл). Чистіть його принаймні раз на місяць.

Коли замінювати вугільний фільтр?

Активований вугільний фільтр потрібно замінювати максимум кожні 4 місяці або раніше, якщо запахи залишаються. Його не можна чистити або регенерувати.

Як замінити LED лампочку?

Витяжка оснащена довговічним LED освітленням. У разі несправності зверніться до технічного відділу Gorenje. Заміна не передбачена користувачем.

Чи можна використовувати витяжку без витяжного каналу?

Так, у режимі рециркуляції: повітря фільтрується і повертається в приміщення. Ви повинні встановити активований вугільний фільтр (доступний у вашого продавця).

Яка мінімальна відстань між витяжкою та плитою?

Мінімальна відстань становить 50 см для електричної плити та 65 см для газової або змішаної плити. Дотримуйтесь інструкцій виробника плити, якщо вони вимагають більшої відстані.

Що робити, якщо витяжка не вмикається?

Спочатку перевірте електроживлення: вилку в розетці, увімкнений автоматичний вимикач. Якщо проблема не зникає, зверніться до технічної підтримки.

Чи можна використовувати витяжку під час смаження?

Так, але постійно стежте за приготуванням. Ніколи не допускайте перегріву олії та не використовуйте відкритий вогонь під витяжкою. Використовуйте максимальну швидкість при сильному пароутворенні.

Як зменшити шум витяжки?

Використовуйте мінімальну швидкість при звичайному приготуванні і збільшуйте швидкість лише за потреби. Переконайтеся, що витяжний канал має максимально рекомендований діаметр (див. інструкцію). Канал малого діаметру збільшує шум.

Де знайти повну інструкцію?

Інструкція доступна безкоштовно у форматі PDF на сайті notice-facile.com. Ви також можете замовити переклад електронною поштою.

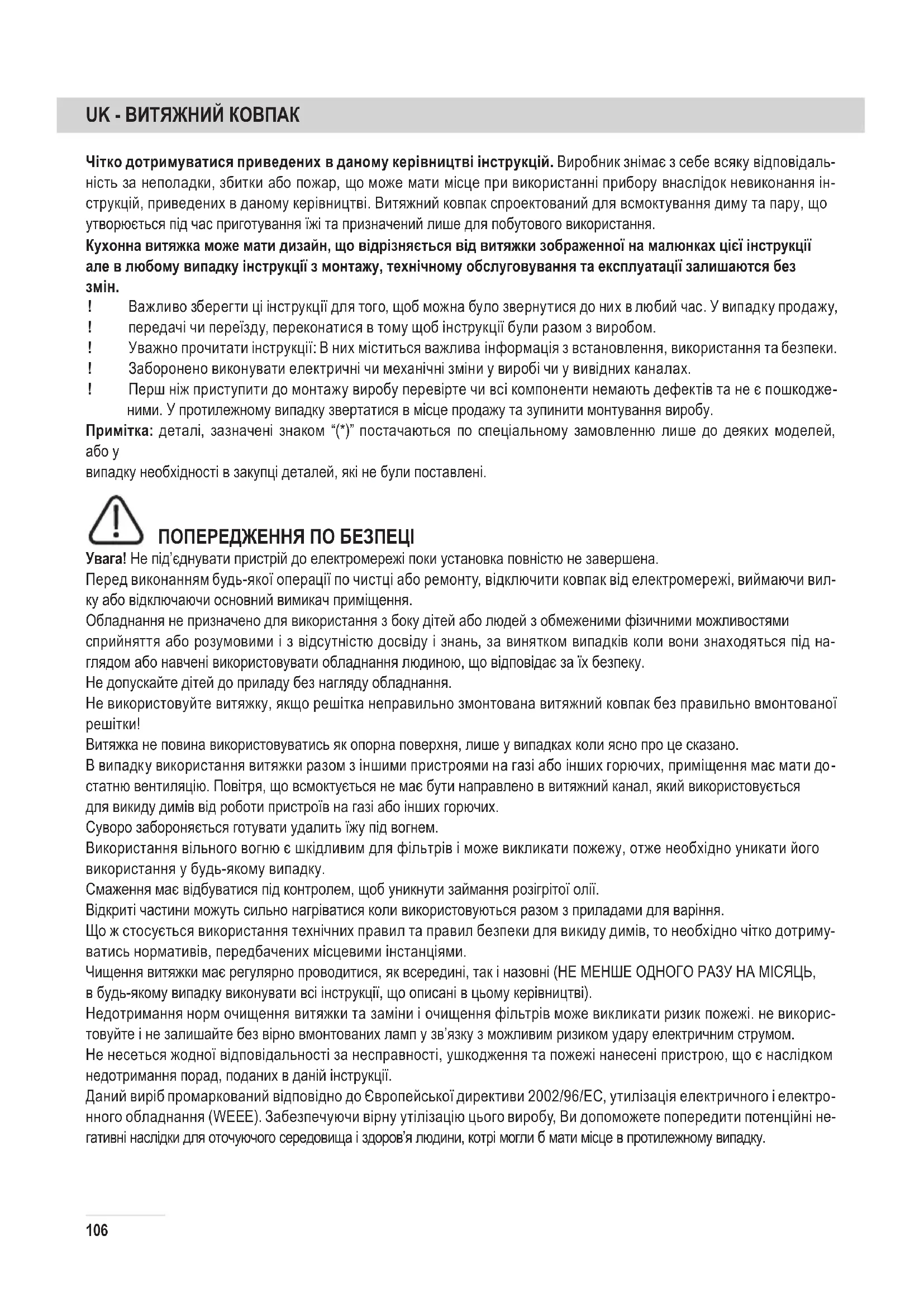

ПОСІБНИК КОРИСТУВАЧА BHP623E13X GORENJE

Чітко дотримуватися наведених у цьому керівництві інструкцій. Виробник знімає з себе всяку відповідальність за неполадки, збитки або пожежу, що можуть мати місце при використанні приладу внаслідок невиконання інструкцій, наведених у цьому керівництві. Витяжний ковпак спроектований для всмоктування диму та пари, що утворюються під час приготування їжі, та призначений лише для побутового використання.

Кухонна витяжка може мати дизайн, що відрізняється від витяжки, зображеної на малюнках цієї інструкції, але в будь-якому випадку інструкції з монтажу, технічного обслуговування та експлуатації залишаються без змін.

! Важливо зберегти ці інструкції для того, щоб можна було звернутися до них у будь-який час. У випадку продажу, передачі чи переїзду переконатися в тому, щоб інструкції були разом з виробом. ! Уважно прочитати інструкції: у них міститься важлива інформація з встановлення, використання та безпеки. ! Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах. ! Перш ніж приступити до монтажу виробу, перевірте, чи всі компоненти не мають дефектів та не є пошкодженими. У протилежному випадку звертатися в місце продажу та зупинити монтування виробу.

Примітка: деталі, зазначені знаком “(*)”, постачаються за спеціальним замовленням лише до деяких моделей, або у

випадку необхідності в закупці деталей, які не були поставлені.

ПОПЕРЕДЖЕННЯ З БЕЗПЕКИ

Увага! Не під'єднуйте пристрій до електромережі, поки установка повністю не завершена.

Перед виконанням будь-якої операції з чищення або ремонту відключіть ковпак від електромережі, виймаючи вилку або відключаючи основний вимикач приміщення.

Обладнання не призначене для використання дітьми або людьми з обмеженими фізичними, сенсорними чи розумовими можливостями, а також без досвіду та знань, за винятком випадків, коли вони перебувають під наглядом або навчені використовувати обладнання особою, що відповідає за їх безпеку.

Не допускайте дітей до приладу без нагляду.

Не використовуйте витяжку, якщо решітка неправильно змонтована. Витяжний ковпак без правильно вмонтованої решітки!

Витяжка не повинна використовуватись як опорна поверхня, лише у випадках, коли ясно про це сказано.

У випадку використання витяжки разом з іншими пристроями на газі або інших горючих речовинах, приміщення має мати достатню вентиляцію. Повітря, що всмоктується, не має бути направлене у витяжний канал, який використовується для викиду димів від роботи пристроїв на газі або інших горючих речовинах.

Суворо забороняється готувати їжу під відкритим вогнем.

Використання відкритого вогню є шкідливим для фільтрів і може викликати пожежу, отже необхідно уникати його використання у будь-якому випадку.

Смаження має відбуватися під контролем, щоб уникнути займання розігрітої олії.

Відкриті частини можуть сильно нагріватися під час використання разом з приладами для варіння.

Щодо використання технічних правил та правил безпеки для викиду димів, необхідно чітко дотримуватись нормативів, передбачених місцевими інстанціями.

Чищення витяжки має регулярно проводитися, як всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції, що описані в цьому керівництві).

Недотримання норм очищення витяжки та заміни і очищення фільтрів може викликати ризик пожежі. Не використовуйте і не залишайте без вірно вмонтованих ламп у зв'язку з можливим ризиком удару електричним струмом.

Не несеться жодної відповідальності за несправності, ушкодження та пожежі, нанесені пристрою, що є наслідком недотримання порад, поданих в даній інструкції.

Даний виріб промаркований відповідно до Європейської директиви 2002/96/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утилізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров'я людини, котрі могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більш детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.

Прилад спроектовано, випробувано і виготовлено згідно з:

- Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для

підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного (-их) фільтру (-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру (-ів) жирів.

Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

УВАГА! Відсутність установлення гвинтів та деталей кріплення у відповідності до цих інструкцій може призвести до ризику електричного характеру.

ВИКОРИСТАННЯ

Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря.

Режим відводу

Пари виводяться назовні через вивідну трубу, закріплену до фланця з'єднання.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця.

Увага! Вивідна труба не постачається, тому необхідно придбати її окремо.

У горизонтальній частині вивідна труба має бути трохи піднята (під кутом близько 10°), щоб можна було швидше виводити повітря назовні.

Якщо витяжний ковпак має вугільні фільтри, їх треба зняти.

Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднувальний фланець).

Використання настінних вивідних труб та отворів з меншим діаметром призведе до зменшення ефективності всмоктування та значного збільшення рівня шуму.

Тому ми знімаємо з себе всяку відповідальність за вищесказане.

! Використати якомога коротший витяжний канал.

! Використати витяжний канал з якомога меншою кількістю поворотів (максимальний кут повороту: 90°).

! Уникати різких змін площі перерізу витяжного каналу.

! Використовувати канал з якомога гладенькою поверхнею.

Матеріал витяжного каналу має відповідати нормативам.

Режим рециркуляції

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

ІНСТАЛЯЦІЯ

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50см, у випадку електричних плит, та 65см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

Увага! перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

Інсталяція

Виріб має значну вагу, тому його переміщення й встановлення повинно виконуватися не менше як двома особами

Перед початком монтажу:

• Перевірте щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу. - Зніміть вугільний фільтр/и якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову встановлюються якщо Ви хочете використовувати ковпак в режимі рециркуляції. • Перевірити щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і збережіть. - Якщо можливо, від'єднайте і відсуньте кухонні меблі, що знаходяться під ковпаком і навкруги зони його інсталяції, для забезпечення більш вільного доступу до стелі/стін де ковпак буде прикріплений. Якщо це неможливо якомога ретельніше захистіть меблі і інші предмети на час монтування. Виберіть рівну поверхню, накрийте її захисним покриттям і розмістіть на ній ковпак і деталі для кріплення. • Також перевірте щоб поряд із зоною монтажу ковпака (в зоні, доступній також після монтажу ковпака) знаходилася мережева резетка і отвір для димоходу, який виводить дим на вулицю (лише в режимі відводу). Виконати всі необхідні роботи (наприклад: встановлення мережевої резетки і/або виконання отвору для димової труби).

В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів залежно від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

ФУНКЦІОНУВАННЯ

Використовуйте інтенсивну швидкість у випадку особливо високої концентрації кухонних парів. Рекомендуємо вмикати витяжку за 5 хвилин до початку готування їжі і залишати її ввімкненою протягом 15 хвилин після закінчення готування.

1. 0/1 ON/OFF двигуна.

Коли витяжка працює, натискання цієї кнопки її вимикає.

2. 2, 3 Підвищення швидкості.

Натискання кнопки переводить витяжку зі стану OFF у режим роботи на швидкості 1. Натискання кнопки (витяжка у стані ON) підвищує швидкість двигуна від 1 до більш високого рівня.

Швидкість 1: 1

Швидкість 2: 2

Швидкість 3: 3

3. ON/OFF освітлення.

Догляд

Увага! Перед будь-якою операцією чищення чи обслуговування від'єднайте витяжку від електромережі, витягуючи вилку або відключаючи головний вимикач житла.

Чищення

Витяжку слід чистити часто, як зовні, так і всередині (принаймні з такою ж періодичністю, як і догляд за фільтрами для затримання жирів). Для чищення використовуйте спеціальну серветку, змочену нейтральним рідким миючим засобом. Не використовуйте засоби, що містять абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Увага: Невиконання правил чищення і заміни фільтрів може призвести до ризику виникнення пожежі. Тому рекомендуємо дотримуватися наведених інструкцій.

Знімається всяка відповідальність у зв'язку з можливими ушкодженнями двигуна і пожежами, що виникли внаслідок невірного ремонту або невиконання вищеописаних попереджень.

Фільтр затримки жирів

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чиститися один раз на місяць несильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом. При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Для зняття фільтра затримки жиру потягніть на себе пружинну ручку відчеплення фільтра.

Вугільний фільтр (тільки в режимі рециркуляції)

Вбирає неприємні запахи кухні.

Перевірка вугільного фільтра на насичення проводиться після більш-менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтра жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці. НЕ підлягає миттю чи поновленню.

Заміна ламп

Витяжка обладнана системою освітлення на основі технології діодів (LED).

ДІОДИ забезпечують оптимальне освітлення, тривалість їх у 10 разів вища від звичайних лампочок та дають 90% економії електроенергії.

Щодо їх заміни звертайтеся до служби технічного обслуговування.
