CHC16W - Витяжка Freggia - Безкоштовний посібник користувача

Тип продукту	Витяжка кухонна
Модель	CHC16W
Максимальна продуктивність	900 м³/год
Керування	Механічні кнопки
Кількість швидкостей	3
Освітлення	Галогенні лампи
Рівень шуму	Низький
Жирові фільтри	Алюмінієві, миються (кожні 2 місяці)
Вугільний фільтр	Опціональний, заміна кожні 4 місяці
Клас захисту	II
Монтаж	Настінний
Режим роботи	Витяжний або фільтрувальний
Мінімальна відстань від плити	65 см
Чищення фільтрів	Можливе в посудомийній машині (низькі температури, короткі цикли)
Заміна освітлення	Легка, доступна знизу

Часті запитання - CHC16W Freggia

Як часто потрібно мити жирові фільтри?

Жирові фільтри потрібно мити кожні 2 місяці, частіше при інтенсивному використанні. Їх можна мити вручну з миючими засобами або в посудомийній машині при низькій температурі.

Як замінити вугільний фільтр?

Щоб замінити вугільний фільтр, вийміть жирові фільтри, встановіть новий вугільний фільтр на всмоктувальний блок і поверніть на 90°, доки він не зафіксується. Вугільний фільтр замінюють кожні 4 місяці.

Яку мінімальну відстань потрібно дотримуватися між витяжкою та варильною поверхнею?

Мінімальна відстань становить 65 см від газових пальників або поверхні плити. Якщо інструкція до плити передбачає іншу відстань, слід дотримуватися її.

Чи можна використовувати витяжку в режимі рециркуляції?

Так, витяжка може працювати у фільтрувальному режимі (рециркуляція). Для цього потрібно встановити вугільний фільтр (активований) і не потрібен зовнішній повітропровід.

Які лампи використовуються в освітленні?

Використовуються галогенні лампи. Для моделей CHAR6 і CHC16 потрібно зняти скло та замінити на такий самий тип. Не торкайтеся ламп голими руками.

Як підключити витяжку до електромережі?

Витяжку потрібно підключити до розетки з запобіжником на 3А. Коричневий провід — це L (фаза), синій — N (нуль). Прилад класу II не потребує заземлення.

Що робити, якщо витяжка не працює?

Перевірте, чи вилка підключена і запобіжник не перегорів. Переконайтеся, що не увімкнено блокування (наприклад, головний вимикач). Якщо проблема не зникає, зверніться до сервісу.

Які вимоги до вентиляції при відведенні повітря назовні?

При відведенні назовні слід дотримуватися місцевих норм. Не з'єднуйте повітропровід з каналами гарячого повітря або диму. Рекомендується використовувати трубу діаметром, що відповідає вихідному отвору.

Чи можна мити жирові фільтри в посудомийній машині?

Так, фільтри можна мити в посудомийній машині при низькій температурі та коротких циклах. Після кількох миттів можливе знебарвлення, але це не впливає на якість.

Де знайти серійний номер пристрою?

Серійний номер знаходиться на шильдику всередині пристрою. Рекомендується записати його на обкладинці інструкції для швидкої ідентифікації під час сервісу.

ПОСІБНИК КОРИСТУВАЧА CHC16W Freggia

ІНСТРУКЦІЯ З УСТАНОВЛЕННЯ, ВИКОРИСТАННЯ

Й ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ

INSTRUKCJA OBSŁUGI,

MONTAŻU I KONSERWACJI

CHAR6,

CHC16,

CHT16

Висока продуктивність:

600 м³ для моделі СНТ16

Зручне керування за допомогою кнопок (CHAR6, CHC16) або слайдера (CHT16)

Галогеннепідсвічування

Низький рівень шуму

• Довговічні жировловлювальні алюмінієві фільтри

Дякуємо Вам за те, що Ви придбали кухонну витяжку Freggia. Будь ласка, уважно прочитайте керівництво з експлуатації, бо в ньому містяться інструкції з безпечної установки, експлуатації та обслуговування кухонної витяжки. Зберігайте його для подальшого використання.

УВАГА! Важлива інформація щодо безпеки.

КОРИСНА ІНФОРМАЦІЯ: додаткова інформація з експлуатації при- строю.

ПОРАДА: поради та рекомендації з експлуатації пристрою.

3MICT

ГОЛОВНІ ПЕРЕВАГИ....12

3MICT....13

ЗАГАЛЬНІ ВІДОМОСТІ....14

ЗАХОДИ БЕЗПЕКИ....14

УСТАНОВЛЕННЯ ТА ПІДКЛЮЧЕННЯ....15

ЗАГАЛЬНІ РЕКОМЕНДАЦІЇ....15

ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРИЧНОЇ МЕРЕЖІ....15

ІНСТРУКЦІЯ З УСТАНОВЛЕННЯ....15

МОНТАЖ ДЕКОРАТИВНИХ ТЕЛЕСКОПІЧНИХ СКЛАДАЛЬНИХ ЕЛЕМЕНТІВ......15

ПІДКЛЮЧЕННЯ В РЕЖИМІ РЕЦИРКУЛЯЦІЇ....16

ЕКСПЛУАТАЦІЯ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ....16

ЗАМІНА ГАЛОГЕННИХ ЛАМП....16

ПАНЕЛЬ КЕРУВАННЯ МОДЕЛЕЙ CHAR6, СНС16....17

ПАНЕЛЬ КЕРУВАННЯ МОДЕЛІ СНТ16....17

ЗАГАЛЬНІ ВІДОМОСТІ

Уважно прочитайте цю інструкцію, оскільки вона містить важливі відомості щодо безпеки монтажу, експлуатації та технічного обслуговування виробу. Збережіть інструкцію, вона може знадобитися вам у майбутньому.

Цей пристрій розроблено для таких варіантів використання:

• витяжний пристрій (виведення повітря з приміщення),
• фільтрувальний пристрій (рециркуляція повітря всередині приміщення).

ЗАХОДИ БЕЗПЕКИ

Увара!

Кухонна витяжка під час роботи видаляє з приміщення повітря, необхідне для процесу горіння. Тому в разі одночасного використання кухонної витяжки та пальника або вогнища, які потребують доступу повітря та використовують альтернативні види енергії (газ, гас, тверде паливо тощо), необхідно забезпечити достатню вентиляцію приміщення. Від'ємний тиск у приміщенні не має перевищувати 4 Па (4x10 ^-5 бар). Для зовнішніх відводів необхідно дотримуватися правил, чинних у вашій країні.

• ПЕРШ НІЖ УВІМКНУТИ ПРИЛАД ДО ЕЛЕКТРИЧНОЇ МЕРЕЖІ:

• Переконайтеся, що параметри електромережі сумісні із технічними характеристиками виробу.
Якщо дріт електроживлення пошкоджений, замініть його або весь спеціальний блок у виробника чи в авторизованому сервісному центрі.
- Цей пристрій має бути підключений до електромережі за допомогою виделки, розрахованої на силу струму в 3 А, або за допомогою дротового з'єднання, розрахованого на силу струму в 3 А.

УВАГА!

• Не намагайтеся перевірити фільтри на витяжці, яка працює.
• Не торкайтеся лампочок і прилеглих до них поверхонь під час і після тривалої експлуатації освітлювального пристрою.
• Під витяжкою заборняється готувати їжу, використовуючи деякі способи приготування із застосуванням відкритого вогню (наприклад, фламбе).
• Уникайте відкритого полум'я, воно шкідливе для фільтрів і створює ризик пожежі.
• Слідкуйте за їжею під час смаження, бо перегріте масло може спалахнути.
  • Виріб не розрахований на експлуатацію дітьми або недієздатними особами без нагляду.
  • Не дозволяйте дітям грати із виробом.
  Якщо кухонна витяжка використовується одночасно з іншими пристроями, в яких застосовуються газ або інші види палива, в приміщенні має бути забезпечено належну вентиляцію.
  • У разі виконання операцій із чищення виробу без дотримання інструкцій є ризик загоряння.

Цей виріб має маркування відповідності таким нормативам: Європейська Директива 2002/96/EC і Утилізація електричних та електронних виробів (WEEE). Перевірте, щоб після закінчення терміну служби цей виріб було здано в утиль. Цим ви допоможете зберегти довкілля.

Символ утилізації на виробі або в доданій до нього документації означає, що цей виріб не розглядається як побутові відходи, а має бути зданий до спеціального центру утилізації, що займається переробкою електричних і електронних приладів. Виріб має бути зданий в утиль відповідно до місцевих нормативів з утилізації відходів. За додатковими відомостями щодо обробки, утилізації та знищення цього виробу звертайтеся до місцевого відділення збору домашніх побутових приладів або магазину, в якому було придбано виріб.

УСТАНОВКА ТА ПІДКЛЮЧЕННЯ

ЗАГАЛЬНІ РЕКОМЕНДАЦІЇ

Мінімальна відстань між основною площиною, що нагрівається, і нижньою частиною кухонної витяжки має становити не менше 65 см. Якщо застосовано сполучну трубу з двох і більше частин, то верхня частина має бути розташована ззовні нижньої частини.

Не з'єднуйте вивід із витяжки з каналом циркуляції гарячого повітря або з каналом, який використовується для відведення диму від пристроїв, що працюють від альтернативних видів енергії (газ, гас, тверде паливо тощо).

Перед тим як розпочати складання пристрою, для полегшення його монтажу від'єднайте фільтр/жировловлювальний фільтр (мал. 5).

У разі якщо пристрій використовуватиметься в режимі відведення повітря, рекомендується забезпечити приміщення вивідним отвором.

Рекомендується використовувати трубу димоходу діаметром 150 мм для моделей CHAR6, CHC16 і 120 мм для моделі СНТ16. Використання звуженої труби може скоротити ККД витяжки та збільшити рівень шуму.

ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРИЧНОЇ МЕРЕЖІ

Увага!

Монтаж і підключення до електромережі має здійснювати кваліфікований персонал.

Увара!

Перед початком монтажу надягніть спеціальні захисні рукавички.

Пристрій має клас заземлення II, тому не треба підключати додатковий провід для заземлення.

Під'єднання до електричної мережі виконується таким чином:

• коричневий провід – L (фазовий)
• синій провід – N (нейтральний)

Якщо на кабелі нема вилки, встановіть вилку, розраховану на роботу із навантаженням, зазначеним у таблиці характеристик. Якщо витяжку обладнано вилкою, вона встановлюється таким чином, щоб вилка була доступна.

У разі прямого під'єднання до електричної мережі між приладом і мережею треба розташувати багатополюсний вимикач із зазором контактів мінімум 3 мм, що розрахований на потрібне навантаження та відповідає чинним нормам.

ІНСТРУКЦІЯ З УСТАНОВЛЕННЯ

1. Підготуйте у стіні отвір А, дотримуючись зазначених відстаней (мал. 2).
2. Прикріпіть витяжку до стіни та вирівняйте пристрій у горизонтальному положенні.
3. Закріпіть витяжку остаточно двома гвинтами А (мал. 4).

Порада: залежно від варіанта монтажу використовуйте гвинти (шурупи) та дюбелі, що відповідають типу стіни (наприклад, залізобетон, гіпсокартон тощо). Якщо гвинти та дюбелі входять до комплекту постачання, слід переконатися в тому, що вони годяться для типу стіни, на котрій має бути встановлено кухонну витяжку.

1. Попередньо виконайте підведення електропроводів всередині декоративного складального елемента.
2. Якщо ваша кухонна витяжка підключається в режимі відведення повітря, підготуйте отвір для відведення повітря.

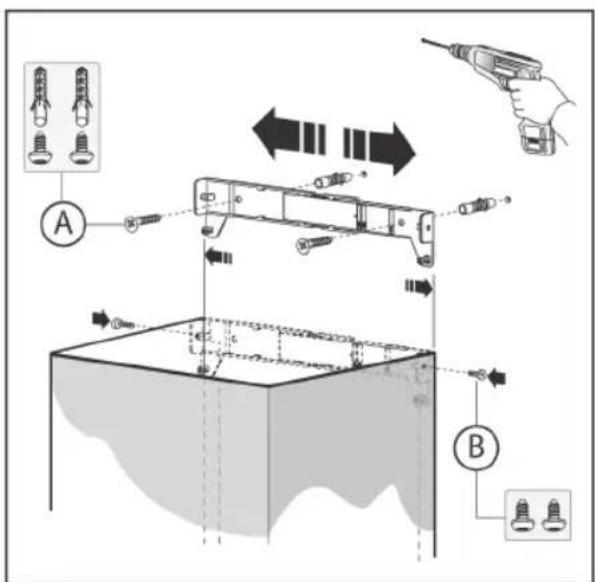

3. Відрегулюйте ширину підтримувального кронштейна верхнього складального елемента (мал. 3).
4. Прикріпіть його до стелі гвинтами А так, щоб забезпечити його співвісність з вашою витяжкою (мал. 3), дотримуючись відстані від стелі, вказаної на мал. 2.

УСТАНОВКА ТА ПІДКЛЮЧЕННЯ

1. З'єднайте фланець С із отвором для виведення повітря за допомогою сполучної труби (мал. 4).
2. Вставте верхній складальний елемент у нижній.
3. Змістіть верхній складальний елемент до кронштейна та прикріпіть його гвинтами В (мал. 3).

ПІДКЛЮЧЕННЯ В РЕЖИМІ РЕЦИРКУЛЯЦІЇ

У режимі рециркуляції очищене повітря повертається до приміщення.

Для того щоб витяжка працювала в режимі рециркуляції (фільтрації повітря), вам необхідно придбати фільтри з активованим вугіллям.

Для підключення кухонної витяжки в режимі рециркуляції виконайте таке:

1. установіть кухонну витяжку;
2. установіть фільтри з активованим вугіллям на блок всотування за вказівками на мал. 6.

ЕКСПЛУАТАЦІЯ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Рекомендовано вмикати кухонну витяжку перед початком приготування будь-якої страви. Після завершення приготування рекомендовано залишити витяжку ввімкненою протягом 15 хвилин для повного видалення випарів і диму.

Справна робота витяжки залежить від правильного і регулярного технічного обслуговування, особливо від догляду за фільтрами-жировловлювачами та за вугільними фільтрами.

Фільтри-жировловлювачі затримують жирні частинки з повітря, тому швидкість їх забруднення залежить від регулярності використання витяжки.

Алюмінієві жировловлювальні фільтри необхідно мити не рідше одного разу на 2 місяці, щоб уникнути загоряння, таким чином:

• зніміть фільтр з решітки та промийте його в розчині з нейтральним мийним засобом до розм'якшення жирного нальоту;
  • промийте фільтр великою кількістю теплої води та просушіть.

Алюмінієві жировловлювальні фільтри також можна мити в посудомийній машині. Після кількох мийок колір алюмінієвих фільтрів може змінитися. Це не впливає на якість роботи фільтрів і не є підставою для їх заміни.

У разі недотримання інструкцій із заміни та чищення фільтрів може виникнути ризик загоряння фільтрів-жировловлювачів.

Фільтри з активованим вугіллям необхідні для очищення повітря в приміщенні та видаляють неприємні запахи під час приготування їжі.

Нерегенеровані фільтри з активованим вугіллям необхідно замінювати не рідше 1 разу на 4 місяці. Насичення активованого вугілля залежить від того, як часто використовувався прилад, виду кухні та регулярності очищення жировловлювального фільтра.

Регенеровані фільтри з активованим вугіллям необхідно мити вручну, з використанням нейтральних мийних засобів без абразивних добавок, або в посудомийній машині за температури не вище 65° С (при цьому в машині не має бути посуду). Після мийки видаліть зайву воду, не пошкоджуючи фільтр, зніміть пластмасові деталі та висушіть килимок у духовій шафі протягом не менше ніж 15 хвилин за температури не вище 100° С. Щоб підтримувати фільтр із активованим вугіллям в ефективному стані, цю операцію необхідно проводити щодва місяці. Фільтр необхідно замінювати не менш ніж раз на 3 роки або частіше, якщо на килимку виявлені пошкодження.

Увага!

Жировловлювальні фільтри необхідно ретельно висушити перед установкою до витяжки.

Порада: регулярно протирайте витяжку зовні та всередині за допомогою вологої серветки, змоченої в нейтральному неабразивному мийному засобі.

ЕКСПЛУАТАЦІЯ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Увара!

Недотримання рекомендацій з очищення витяжки та заміни й очищення фільтрів призводить до ризику пожежі. Рекомендовано дотримуватися наведених інструкцій.

ЗАМІНА ГАЛОГЕННИХ ЛАМП

Ця витяжка оснащується галогенними лампами, які дозволяють значно знизити електроспоживання порівняно із традиційними лампами розжарювання і мають збільшений термін служби.

зніміть скляну кришку С, підчепивши її викруткою в спеціальних пазах (мал. 7). Замініть лампи на лампи такого само типу.

Увара!

Не торкайтеся ламп голіруч.

Для моделі СНТ16:

використовуйте галогенні лампи того самого типу (мал. 8).

Лампи витяжки служать для освітлення варильної панелі під час приготування їжі та не розраховані на тривалу роботу для звичайного освітлення приміщення. Тривале використання ламп витяжки значно скорочує термін їхньої служби.

ПАНЕЛЬ КЕРУВАННЯ МОДЕЛЕЙ CHAR6, СНС16

A – увімкнення/вимкнення підсвічування

В – вимкнення витяжки

С – кнопка першої швидкості

D – кнопка другої швидкості

Е – кнопка третьої швидкості

G – індикатор роботи мотора

ПАНЕЛЬ КЕРУВАННЯ МОДЕЛІ СНТ16

A – увімкнення/вимкнення підсвічування:

A1 – підсвічування вимкнене

A2 – підсвічування ввімкнене

В – індикатор роботи мотора

С – регулятор швидкості:

С1 – витяжка вимкнена

С2 – перша швидкість

С3 – друга швидкість

С4 – третя швидкість

Увага! Якщо

Якщо висувну каретку зачинено на заданій швидкості 2, після її відчинення витяжка вмикається на тій само швидкості, на якій її було вимкнено.

ВИРОБНИК НЕ НЕСЕ ЖОДНОЇ ВІДПОВІДАЛЬНОСТІ ЗА ЗБИТКИ, ЗАВДАНІ НЕДОТРИМАННЯМ ВИЩЕНАВЕ-ДЕНИХ РЕКОМЕНДАЦІЙ.

ВИРОБНИК ЗАЛИШАЄ ЗА СОБОЮ ПРАВО ВНОСИТИ ЗМІНИ ДО ДИЗАЙНУ ТА ТЕХНІЧНИХ ХАРАКТЕРИСТИК ВИТЯЖОК БЕЗ ПОПЕРЕДНЬОГО ПОВІДОМЛЕННЯ.

Мал. 1

Мал. 2

Інструкцію в електронному вигляді можна завантажити на сайті www.freggia.com
