DPS 786 - Витяжка TEKA - Безкоштовний посібник користувача

Тип продукту	Витяжка кухонна
Бренд	Teka
Модель	DPS 786
Електроживлення	220-240 V, 50 Hz
Кількість швидкостей	4 швидкості + інтенсивна (H)
Освітлення	LED (ILCOS D Code: DSL-12-S-500)
Програмований таймер	Так, від 1 до 99 хвилин
Тип жирового фільтра	Металевий, можна мити в посудомийній машині
Індикатор насичення фільтрів	Так (відображення «F»)
Опція вугільного фільтра	Так, термін служби 3-6 місяців
Мінімальна висота встановлення	50 см (електрична плита), 65 см (газова)
Діаметр випускного каналу	150 мм (рекомендовано макс. 4 м з макс. 2 колінами)
Матеріал	Нержавіюча сталь
Панель керування	Електронна з кнопками (+/-)
Інтенсивний режим	Автоматичне повернення на швидкість 2 через 7 хвилин
Очищення корпусу	Мильна вода (40°C) та м'яка тканина
Автоматичне вимкнення	Ні (ручний таймер)
Приблизна вага	15 kg
Використання	Відведення назовні або рециркуляція (з вугільним фільтром)
Встановлення	Настінне, з випускним каналом

Часті запитання - DPS 786 TEKA

Як чистити жировий фільтр?

Металевий жировий фільтр можна мити в посудомийній машині або в гарячій мильній воді. Натисніть на засувки, щоб вийняти його. Чистіть його принаймні раз на місяць. Після чищення висушіть його перед встановленням.

Як скинути індикатор насичення фільтрів?

Коли засвітиться індикатор 'F', почистіть фільтри. Потім одночасно натисніть кнопки '+' та '-', щоб вимкнути індикатор.

Як налаштувати таймер?

Увімкніть витяжку, виберіть швидкість. Натисніть кнопку 'Таймер', потім встановіть час від 1 до 99 хвилин кнопками '+' або '-'. Час та час, що залишився, відображаються по черзі.

Що робити, якщо витяжка не вмикається?

Перевірте, чи кабель підключено, а розетка під напругою. Якщо проблема не зникає, зверніться до служби підтримки.

Яка мінімальна висота встановлення?

Нижня частина витяжки повинна бути на відстані не менше 50 см від електричної плити та 65 см від газової. Якщо інструкції виробника плити вказують більшу відстань, дотримуйтесь її.

Чи можна використовувати витяжку в режимі рециркуляції?

Так, ви можете встановити вугільний фільтр (опціонально) для рециркуляції повітря на кухні. Вугільний фільтр служить 3-6 місяців і не миється.

Як замінити світлодіодне освітлення?

Якщо світлодіодний модуль не працює, його повинен замінити виробник, його сервісний центр або кваліфікований фахівець, щоб уникнути ризику.

Як чистити корпус витяжки?

Використовуйте вологу тканину з мильною водою температурою близько 40°C. Ніколи не використовуйте металеві губки або абразивні засоби. Потім висушіть безворсовою тканиною.

Що означає відображення 'F' на витяжці?

Відображення 'F' означає, що жирові фільтри насичені і потребують чищення. Після чищення скиньте індикатор, одночасно натиснувши '+' та '-'.

Як економити енергію з витяжкою?

Регулюйте швидкість відповідно до кількості пари, використовуйте інтенсивний режим лише за потреби, вимикайте витяжку та освітлення після використання, регулярно чистіть фільтри та накривайте каструлі, щоб зменшити пару.

ПОСІБНИК КОРИСТУВАЧА DPS 786 TEKA

Правила техніки безпеки

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за пошкодження, що виникли через неправильне встановлення або експлуатацію. Інструкції з користування приладом слід зберігати з метою користування в майбутньому.

Безпека для дітей та вразливих осіб

• Цей прилад не призначено для використання людьми (включаючи дітей) з обмеженими фізичними або розумовими здібностями або нестачею досвіду та знань, якщо їм не було надано інструкції з користування приладом людиною, яка відповідає за їхню безпеку.
• Дітям треба пояснити та слідкувати, щоб вони не гралися з приладом.
• Не можна, щоб діти без нагляду дорослих виконували чищення та обслуговування приладу.

Загальні правила техніки безпеки

• Коли витяжка використовується в той же час, що техніка для спалювання газу або інших видів палива, маэ бути достатня вентиляція приміщення, (не відноситься до приладів, що призначено повертати повітря назад в приміщення).
• Не робіть фламбування страв під витяжкою (фламбування – це підпалення страви, политої коньяком, спиртом тощо).
• УВАГА: Доступно частини можуть стати гарячою, коли вона використовується для приготування їжі техніка.

Установка

• Інструкції зі встановлення вказані на зображеннях на початку цього посібника користувача.
• Спочатку зніміть захисну плівку із заднього боку приладу, а після встановлення повністю видаліть плівку.
• При виконанні електромонтажу слід передбачити пристрій, який би дозволив від'єднати прилад від мережі з розривом між контактами усіх полюсів не менше 3 мм. В якості

роз'єднувального пристрою можна використовувати, наприклад захисні автомати, автомати захисту від витоку струму та реле.

- Якщо електричне з'єднання зроблено через штепсельну вилку, і це залишається доступним після встановлення, то не потрібно надавати згаданий розділювальний пристрій.

- Повітря не має виводитися в димохід, який використовується для відводу парів від приладів, що працюють на газі або інших видах палива (не відноситься до приладів, що призначено повертати повітря назад в приміщення).

- Витяжку необхідно встановлювати так, щоб відстань від конфорок до нижньої частини витяжки складала: для електричних плит – не менше 50 см, для газових плит – не менше 65 см. (Якщо в інструкції з монтажу газової плити вказано більшу відстань, то такої більшої відстані необхідно дотримуватися).

- Перед встановленням витяжки ознайомтеся з чинними місцевими правилами та положеннями відносно існуючих норм щодо вентиляції та видалення чаду.

- Якщо витяжка працює одночасно з іншими неелектричними кухонними приладами для приготування їжі, тиск повітря на виході не повинен перевищувати 4 Па (4x10 ^-5 бар).

- Перед підключенням витяжки до електромережі перевірте, щоб електрична напруга й частота мережі відповідали напрузі й частоті, вказаним у табличці характеристик витяжки; табличка характеристик знаходиться всередині витяжки.

- Для досягнення оптимальної потужності довжина вивідного повітроводу витяжки не повинна перевищувати 4 метри, і у ньому не повинно бути більше двох згинів під кутом 90°.

- Незважаючи на те, що вивід повітря рекомендується робити за межі кухні, можна використовувати фільтри з активованого вугілля, які дозволять виводити повітря через вивідний патрубок назад у приміщення кухні.

Чистка

- Якщо чищення здійснюється не відповідно до інструкцій, існує ризик виникнення пожежі.

- Не допускайте накопичення жиру у будь-якій частині витяжки, особливо у фільтрі, оскільки це МОЖЕ ПРИЗВЕСТИ ДО ПОЖЕЖІ.

- фільтр необхідно чистити не менше одного разу на місяць, в залежності від того, як часто використовується витяжка. Слід пам'ятати, що жир відкладається на витяжці незалежно від того, увімкнена вона чи ні.

- Ми радимо користуватися рукавицями й бути надзвичайно обережними при чищенні внутрішньої поверхні витяжки.

Ремонт

- Якщо шнур живлення пошкоджений, він повинен бути замінений виробником, його агентом з обслуговування або аналогічним кваліфікованим персоналом, з тим щоб уникнути небезпеки.

- Не вмикайте прилад, якщо шнур живлення зношений або має порізи або якщо є ознаки пошкодження біля панелі управління.

- Якщо світлодіодний модуль несправний, він повинен бути замінений виробником, або сервісним центром з обслуговування або аналогічним кваліфікованим персоналом, з тим щоб уникнути небезпеки.

- Якщо витяжка не працює або працює ненормально, вимкніть її з розетки й повідомте службу технічного обслуговування.

- Для будь-якого ремонту, у тому числі заміна їдця, ви повинні піти до Служби компетентної Технічної Присутності ближче всього, завжди використовуючи заміненого оригінала. Ремонтні роботи або змінення, які виконуються іншими особами, можуть призвести до пошкодження або неправильної роботи приладу й поставити під загрозу Вашу безпеку. Виробник не несе відповідальності за неналежне користування приладом.

Вказівки щодо користування

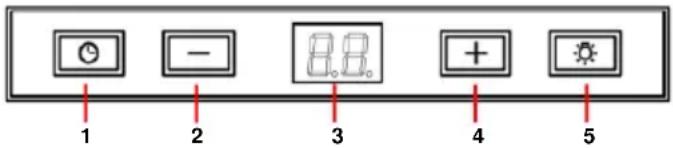

Натисканням кнопок, показаних на малюнку, Ви можете управляти функціями витяжки.

Щоб досягти кращого видалення кухонного чаду, ми рекомендуємо вмикати витяжку за декілька хвилин до початку приготування їжі (за 3-5 хвилин), щоб повітряний потік був безперервним та стійким під час видалення чаду.

Аналогічним чином дайте попрацювати витяжці протягом декількох хвилин після завершення готування, щоб забезпечити повне видалення кухонного чаду та запахів.

1- Таймер
2- Зменшити значення обраної функції
3- Дисплей
4- 3більшити значення обраної функції
5- Підсвічування

Програмування часу роботи витяжки

1) Увімкніть витяжку і оберіть необхідну швидкість роботи.
2) Натисніть кнопку таймера.
3) За допомогою кнопок “+” and “-” встановіть необхідний час програмування від 1 до 99 хвилин.
4) Дисплей по черзі показуватиме швидкість роботи витяжки і залишок запрограмованого часу.

Максимальну швидкість («Н») можна встановити лише вручну, а через 7 хвилин вона автоматично перемикнеться на позначку другої швидкості.

Забруднення фільтрів "F"

• Коли вмикається позначка «Забруднення фільтрів», фільтри необхідно почистити.
• Після очищення фільтрів необхідно одночасно натиснути позначки (+) та (-) і тримати їх не менше 3 секунд, допоки позначка не погасне.

Чищення та технічне обслуговування

Перед чищенням та технічним обслуговуванням переконайтеся у тому, що витяжку було відключено від електромережі.

Виконуючи чищення та технічне обслуговування, дотримуйтеся Правил техніки безпеки.

Якщо очищення приладу проводиться всупереч інструкції, є ризик виникнення пожежі.

Чищення фільтрів

Щоб вийняти фільтри, відкрийте фіксатори. Для чищення фільтру помийте його у посудомийній машини (див. примітки) або дайте постояни у гарячій воді, аби

спростити видалення жиру або якщо бажаєте, обробіть спеціальним спреєм (захистивши неметалеві частини). Після чищення дайте фільтру просохнути.

Примітки: миття у посудомийній машині з використанням агресивних миючих засобів може призвести до потемніння поверхні металевих частин, але це не впливає на властивості фільтру щодо затримання жиру.

Увага: фільтр необхідно чистити не менше одного разу на місяць в залежності від того, як часто використовується витяжка. Слід пам'ятати, що жир відкладається на витяжці незалежно від того, увімкнена вона чи ні.

Чищення корпусу кухонної витяжки

Для чищення рекомендується використовувати теплу (прибл. 40°C) мильну воду. Чистіть витяжку за допомогою ганчірки, зволоженої у цій воді, приділяючи особливу увагу решіткам. Після цього насухо витріть витяжку ганчіркою, яка не залишає волокон.

Примітка:

• Ніколи не використовуйте металеві губки або йоршики та абразивні матеріали, які можуть пошкодити поверхню.
• Не скребіть витяжку предметами з металевими поверхнями, такими як ножі, ножиці тощо.

Фільтри з активованого вугілля

- Для встановлення фільтру з активованого вугілля натисніть

Технічні дані

Електричні характеристики:

ДИВ. ТАБЛИЧКУ З ДАНИМИ

Цей прилад було розроблено, випробувано та виготовлено відповідно до нижченаведених стандартів.

- Правила безпечного використання: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

фіксатори на кожній стороні двигуна й поверніть за стрілкою годинника.

• Вугільні фільтри необхідно замінювати через кожні три-шість місяців, в залежності від особливих умов експлуатації.
• Фільтри з активованого вугілля не можна мити або відновлювати для повторного використання. Відпрацьовані фільтри слід замінити.
• Щоб замінити відпрацьовані фільтри на нові, вийміть старі фільтри у зворотній послідовності відносно послідовності встановлення.

• При встановленні вугільних фільтрів у витяжці може спостерігатись зменшення рівня витяжної тяги.

• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301.

• EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коли щось не працює

Перед тим, як звернутись у службу технічної підтримки, перевірте наступне:

Несправність	Можлива причина	Що робити
Витяжка не працює	Шнур живлення витяжки не підключено до електромережі	Підключіть шнур до електромережі
	Електричний струм не доходить до штепсельної вилки	Перевірте/відремонтуйте електричну проводку
Витяжка не забезпечує достатній потік повітря або вібрує	Засмічено отвір для виходу повітря	Видаліть засмічення
	Невідповідність повітроводу вимогам	Зверніться до установника та дотримуйтеся вказівок цієї інструкції
	Лампа вийшла з ладу	Замініть лампу
Лампи не світяться	Лампа зламана	Зверніться до сервісної служби.ILCOS D Code: DSL-12-S-500

Охорона навколишнього середовища

Заощадження енергії

Цей прилад є енергоефективним, але існує кілька порад, як заощадити ще більше енергії.

- Під час готування переконайтеся в достатній подачі повітря, що дозволяє витяжній шафі працювати ефективно та з низьким рівнем робочого шуму.

- Відрегулюйте швидкість вентилятора відповідно до кількості пари, що утворюється під час готування. Використовуйте інтенсивний режим лише за потреби. Чим менше швидкість обертання вентилятора, тим менше витрачається енергії.

- Якщо під час готуванні страви утворюється велика кількість пари, вчасно виберіть більш високу швидкість вентилятора. Якщо пара, утворена під час готування, вже поширилася по кухні, виникає необхідність, щоб витяжка працювала довше, що приводить к збільшенню енерговитрат.

- Вимикайте кухонну витяжку, якщо вона більше не потрібна.

- Вимикайте освітлення, якщо воно більше не потрібно.

- Очищуйте і (якщо потрібно) заміняйте фільтр через рівні проміжки часу, щоб підвищити ефективність вентиляційної системи та запобігти небезпеці пожежі.

- Закривайте кухонне приладдя кришками, щоб зменшити кількість пару та конденсату, що утворюються під час готування.

Цей прилад має маркування СЕЕ у відповідності зі Стандартом 2012/19/EU Європейського Парламенту та Європейської Ради з питань утилізації електричних та електронних приладів. Коректна утилізація цього приладу не матиме негативних наслідків на навколишнє середовище та здоров'я.

Видалення обладнання:

1. Відключіть електроживлення.
2. Зніміть кришку каналу, розташовану над витяжкою.
3. Від'єднайте канал.
4. Підтримуючи обладнання, видаліть гвинти, які прикріплюють його до стіни.
5. У разі утилізації дотримуйтеся відповідних інструкцій з охорони навколишнього середовища.

Символ (на самому приладі та у супровідних документах) вказує на те, що цей прилад не можна використовувати повторно чи з іншою метою та утилізувати його разом зі звичайними домашніми відходами. Необхідно здати його до спеціальної установи, яка займається утилізацією електричного та електронного обладнання, і таким чином утилізувати прилад згідно з нормами захисту навколишнього середовища.

Щоб отримати детальну інформацію про використання, ремонт та утилізацію цього продукту, звертайтеся, будь ласка, до міської ради, до міської служби з утилізації відходів, або до магазину, в якому ви придбали цей прилад.
