| Тип продукту | Спліт-кондиціонер (зовнішній блок) |
| Модель | UT30WC (зовнішній блок: UU30WC) |
| Електроживлення | 1 фаза, 220-240 В, 50/60 Гц |
| Рекомендований автоматичний вимикач (ELCB) | 25 А |
| Площа перерізу силового кабелю | 2,5 мм² (силовий), 1,0 мм² (з'єднувальний) |
| З'єднання труб | Тип гайки з розтрубом |
| Розмір газової труби | Ø15,88 мм (5/8 дюйма) |
| Розмір рідинної труби | Ø9,52 мм (3/8 дюйма) |
| Стандартна довжина труб | 7,5 м |
| Максимальна довжина труб | 30 м |
| Максимальна різниця висот | 30 м |
| Додатковий холодоагент на метр | 40 г/м (коли довжина труби > 7,5 м) |
| Тип холодоагенту | R410A (припущено, на основі стандарту) |
| Функція компенсації тиску | Доступна (для довжини труби > 25 м, за допомогою DIP-перемикача) |
| Тестовий запуск | Спочатку режим охолодження, працювати >5 хвилин |
| Установка | Потрібна професійна установка; доступний посібник для встановлення біля моря |
| Обслуговування | Чистити повітряний фільтр кожні 2 тижні; чищення ребер щорічно біля моря |
| Сертифікати безпеки | Відповідає IEC 60245 або HD 22.4 S4 |
| Поради з енергозбереження | Блокуйте сонячне світло, закривайте двері/вікна, регулюйте потік повітря |
| Включені документи | Інструкція з установки (133 сторінки у PDF) |
Часті запитання - UT30WC LG
Питання користувачів про UT30WC LG
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого кондиціонер у форматі PDF безкоштовно! Знайдіть свій посібник UT30WC - LG і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. UT30WC бренду LG.
ПОСІБНИК КОРИСТУВАЧА UT30WC LG
ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ
КОНДИЦІОНЕР ПОВІТРЯ
Перед установленням виробу повністю прочитайте дану інструкцію зі встановлення.
Роботи зі встановлення виробу повинні проводитися у відповідності до вимог національних правил з установки електрообладнання лише кваліфікованим і сертифікованим спеціалістом.
Ретельно вивчіть інструкцію зі встановлення та збережіть її для довідок у майбутньому.
ПОРАДИ ЩОДО ЗАОЩАДЖЕННЯ ЕЛЕКТРОЕНЕРГІЇ
У цьому розділі наведено поради, як зменшити споживання електроенергії під час роботи кондиціонера. Щоб користуватися кондиціонером більш ефективно, дотримуйтеся наведених нижче інструкцій:
- Не охолоджуйте надмірно повітря в приміщенні. Це може зашкодити вашому здоров'ю та вимагає більших витрат електроенергії.
- Під час користування кондиціонером закривайте вікна жалюзі або занавісками, щоб у кімнату не потрапляли прямі сонячні промені.
• Під час роботи кондиціонера щільно зачиняйте двері та вікна. - Для циркуляції повітря в приміщенні відрегулюйте вертикальний і горизонтальний напрямок потоку повітря.
- Щоб швидко охолодити або нагріти повітря в приміщенні, на короткий час збільште швидкість роботи вентилятора.
- Регулярно відкривайте вікна, щоб провітрити приміщення, оскільки якість повітря погіршується при тривалій роботі кондиціонера.
- Очищуйте повітряний фільтр один раз на 2 тижні. Пил і сміття, накопичені в повітряному фільтрі, можуть блокувати потік повітря або знизити ефективність функцій охолодження або осушення повітря.
Ваша пам'ятка
Прикріпіть до цієї сторінки ваш чек. Він знадобиться, якщо потрібно буде підтвердити дату придбання, або в разі настання гарантійного випадку. Запишіть номер моделі та заводський номер:
Номер моделі:
Заводський номер:
Їх можна довідатися з етикетки на бічній панелі кожного пристрою.
Торговий представник :
Дата придбання :
ВАЖЛИВІ ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ
ПЕРЕД КОРИСТУВАННЯМ ПРИЛАДОМ УВАЖНО ОЗНАЙОМТЕСЯ З УСІМА ІН-СТРУКЦІЯМИ.
Завжди дотримуйтеся наведених нижче вказівок, щоб уникнути небезпечних ситуацій та забезпечити максимальну ефективність вашого приладу.

ПОПЕРЕДЖЕННЯ
Недотримання цих заходів безпеки може призвести до серйозних травм або смерті

УВАГА
Недотримання цих заходів безпеки може призвести до легких травм або пошкодження виробу

ПОПЕРЕДЖЕННЯ
- Щоб уникнути небезпечних ситуацій, доручайте установку та ремонт виробу тільки кваліфікованому спеціалісту.
- Монтаж виробу повинен виконуватися у відповідності до вимог національних правил з установки електрообладнання лише кваліфікованим та сертифікованим спеціалістом.
- Інформація, наведена в даному посібнику, призначена для кваліфікованих спеціалістів, ознайомлених з правилами техніки безпеки та оснащених відповідними інструментами та діагностичними приладами.
- Незнання та недотримання будь-яких інструкцій, наведених у даному посібнику, може призвести до неправильної роботи обладнання, пошкодження майна, травмувань та/або смерті.
Установлення
- Завжди заземлюйте обладнання. У протилежному випадку можливе ураження електричним струмом.
- Не використовуйте пошкоджений кабель живлення. Це може призвести до пожежі або ураження електричним струмом.
- 3 питань монтажу приладу звертайтеся до сервісного центру або до професійної фірми-установника. У протилежному випадку можливе виникнення пожежі, ураження електричним струмом, вибух або травмування.
- Надійно закріпіть кришку електричної частини на внутрішньому блоці, та кришку електричного вводу на зовнішньому блоці. Якщо кришку електричної частини на внутрішньому блоці, або кришку електричного вводу на зовнішньому блоці не закріплено надійно, це може призвести до пожежі або ураження електричним струмом через потрапляння пилу, води тощо.
- Завжди використовуйте вимикач із захистом при витоку на землю та окрему комутаційну панель. У протилежному випадку можливе виникнення пожежі або ураження електричним струмом.
- Не зберігайте та не використовуйте горючі гази чи легкозаймисті матеріали поруч із кондиціонером. У протилежному випадку можливе ушкодження виробу або пожежа.
• Переконайтеся, що кронштейн для монтажу зовнішнього блока не ушкоджений після тривалого використання. Це може призвести до нещасного випадку або ушкодження виробу. - Не розбирайте та не ремонтуйте виріб власноруч. Це може призвести до пожежі або ураження електричним струмом.
-
Для випробування на витоки і вакуумування для видалення повітря використовуйте вакуумний насос або інертний газ (азот). Не використовуйте стиснене повітря, кисень або горючі гази. Це може призвести до пожежі або вибуху. Небезпека смерті, травми, пожежі або вибуху.
-
Не встановлюйте прилад у місці, де його падіння може становити небезпеку. Це може призвести до травм.
- Будьте обережними під час розпакування та монтажу приладу. Гострі краї можуть завдати травм.
- Не вмикайте автоматичний вимикач або вимикач живлення при знятій або відкритій передній панелі, кришці корпусу, верхній кришці, кришці блока управління. Це може призвести до пожежі, ураження електричним струмом, вибуху або смерті.
Експлуатація
- Не підключайте до однієї розетки кілька приладів. Це може призвести до ураження електричним струмом або пожежі через надмірний нагрів.
- Не користуйтеся пошкодженим кабелем живлення. Це може призвести до пожежі або ураження електричним струмом.
- Не змінюйте та не подовжуйте кабель живлення самостійно. Це може призвести до пожежі або ураження електричним струмом.
- Не допускайте розтягування кабеля живлення під час роботи. Це може призвести до пожежі або ураження електричним струмом.
- Вимкніть прилад, якщо із нього виходять сторонні звуки, запах чи дим. Це може призвести до пожежі або ураження електричним струмом.
- Не допускайте наявності відкритого полум'я поруч із приладом. Це може призвести до пожежі.
- Не розташовуйте кабель живлення поблизу нагрівальних приладів. Це може призвести до пожежі або ураження електричним струмом.
- Не відкривайте впускний отвір внутрішнього/зовнішнього блока під час роботи. Це може призвести до ураження електричним струмом або ушкодження приладу.
- Не допускайте потрапляння води на електричні компоненти. Це може призвести до ушкодження приладу або ураження електричним струмом.
- Не торкайтеся вилки кабеля живлення мокрими руками. Небезпека ураження електричним струмом або пошкодження.
• Виймаючи фільтр, не торкайтеся металевих частин. Вони мають гострі краї та можуть завдати травм. - Не наступайте на внутрішній/зовнішній блок та не кладіть на них сторонні предмети. Ви можете отримати травми через власне падіння або падіння приладу.
- Не ставте важкі предмети на кабель живлення. Це може призвести до пожежі або ураження електричним струмом.
- Якщо прилад було залито водою, зверніться до сервісного центру. Це може призвести до пожежі або ураження електричним струмом.
- Не дозволяйте дітям наступати на зовнішній блок. Дитина може впасти й отримати тяжку травму.

УВАГА
Установлення
- Установіть дренажний шланг для належного відведення води. У протилежному випадку можливий витік води.
- Не встановлюйте прилад у місцях, де шум чи гаряче повітря від зовнішнього блока можуть спричинити шкоду сусідам. Це може спричинити проблемами з сусідами, які приводять до судових позовів.
- Після монтажу або ремонту виробу завжди перевіряйте виріб на відсутність витоків газу. У протилежному випадку можливе ушкодження виробу.
- Монтаж виробу слід робити за рівнем. У протилежному випадку можливі вібрації або витоки води.
Експлуатація
- Не допускайте надмірного охолодження та періодично провітрюйте приміщення. У протилежному випадку може бути завдано шкоди вашому здоров'ю.
- Для чищення використовуйте м'яку тканину. Не використовуйте віск, розчинник та сильні мийні засоби. Це може призвести до псування зовнішнього вигляду кондиціонера, зміни кольору та дефектів поверхні.
- Не використовуйте виріб у спеціальних цілях, наприклад, для розведення тварин, зберігання продуктів, точних механізмів, творів мистецтва тощо. Це може призвести до пошкодження майна.
- Не затуляйте впускні й випускні отвори. Це може призвести до ушкодження приладу або аварійної ситуації.
3MICT
2 ПОРАДИ ЩОДО ЗАОЩАДЖЕННЯ ЕЛЕКТРОЕНЕРГІЇ
3 ВАЖЛИВІ ІНСТРУКЦІЇ 3
ТЕХНІКИ БЕЗПЕКИ
7 УСТАНОВЛЕННЯ ЗОВНІШ-НЬОГО БЛОКА
9 ЕЛЕКТРИЧНІ З'ЄДНАННЯ
9 Монтаж електропровідні
10 Підключення кабелів між зовнішнім і внутрішнім блоком
13 Підключення кабеля до зовнішнього блока
14 З'ЄДНАННЯ ТРУБОПРОВО-
ДІВ
14 Підготовка трубопроводів

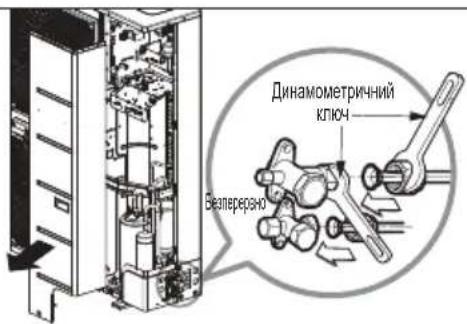

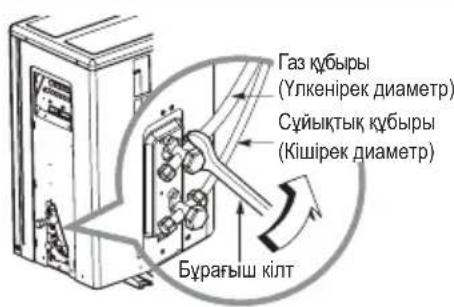

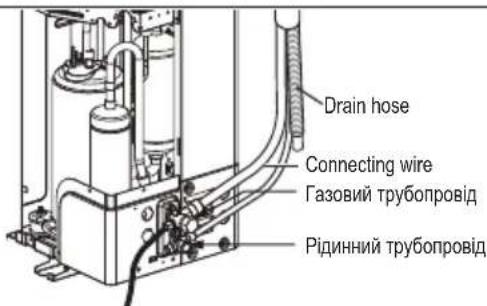

15 Приєднання труб до зовнішнього блока

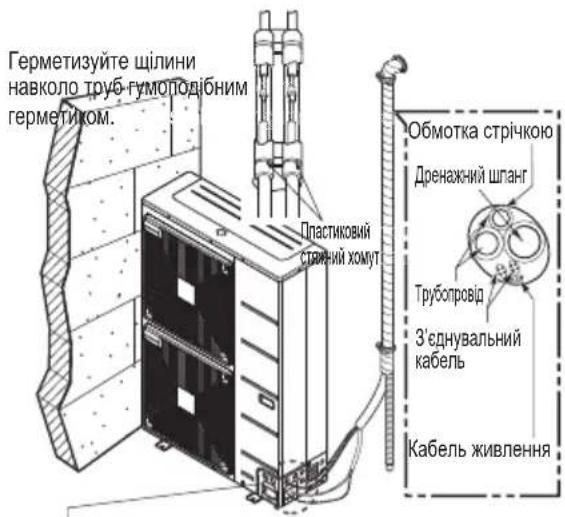

16 Прокладання трубопроводу
17 ВИПРОБУВАННЯ НА ВИ-
ТОКИ І ВАКУУМУВАННЯ
17 Підготовка
17 Випробування на витоки

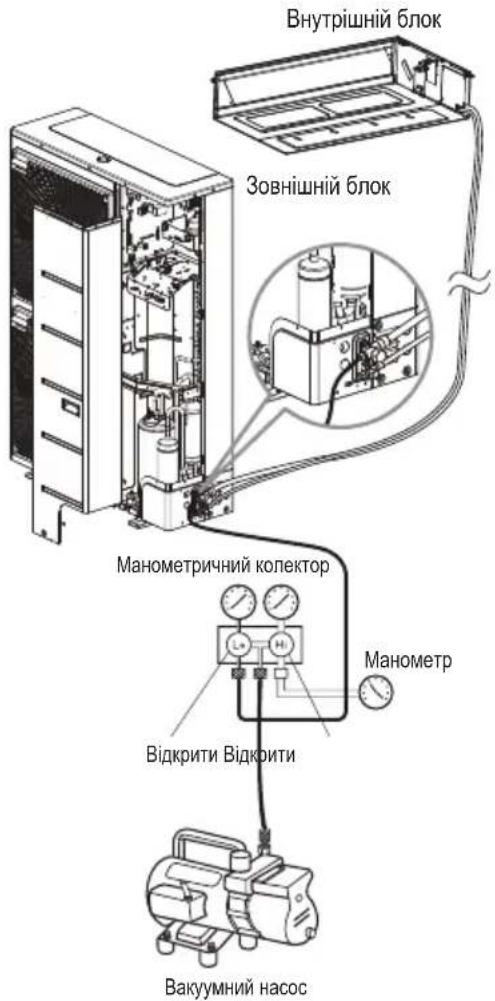

18 Вакуумування
19 ВИПРОБУВАЛЬНИЙ ЗА-
ПУСК
21 ІНСТРУКЦІЯ ЗІ ВСТАНОВ-
ЛЕННЯ В УМОВАХ МОР-
СЬКОГО КЛИМАТУ
22 ЗРУЧНІ ФУНКЦІЇ
22 Функція компенсації статичного тиску
УСТАНОВЛЕННЯ ЗОВНІШНЬОГО БЛОКА
Місце для встановлення
- Якщо над приладом встановлено навіс для захисту від прямого сонячного проміння або дощу, переконайтеся у відсутності перешкоди для потоку тепла від конденсатора.
- Переконайтеся, що дотримані вимоги до вільного простору, позначеного стрілками, з передньої, задньої та бокових сторін приладу.
- Не розташовуйте тварин і рослини під потоком теплого повітря.
- 3 урахуванням маси кондиціонера, оберіть місце, де його шум і вібрації будуть мінімальними.
- Оберіть місце, де потік теплого повітря і шум від кондиціонера не турбуватимуть сусідів.

Довжина і висота трубопроводів
Одинарний зовнішній блок Free Joint
| МОДЕЛЬ | Розмір труби Довжина А (м) Перепад В (м) | Добавка холо-доагенту (г/м) | |||||
| Газ Рідина | Стандар-тний | Макс. | Стандар-тний | Макс. | |||
| UU18WC∅12 | 7(1/2) ∅6.35(1/4) 7.5 25 5 | 15 20 | |||||
| UU24WC∅15 | 88(5/8) ∅9.52(3/8) 7.5 30 5 | 3040 | |||||
| UU30WC∅15 | 88(5/8) ∅9.52(3/8) 7.5 30 5 | 3040 | |||||
| UU36WC∅15 | 88(5/8) ∅9.52(3/8) 7.5 40 5 | 3040 | |||||
| UU49WC1 | ∅19.05(3/4) ∅9.52(3/8) 7.5 | 50 5 3040 | |||||
| UU61WC1 | ∅19.05(3/4) ∅9.52(3/8) 7.5 | 50 5 3040 | |||||
Якщо довжина установленого трубопроводу менша стандартної довжини, добавка холодоагенту не потрібна.
Добавка холодоагенту = (Макс. довжина - Стандартна довжина) x Добавка холодоагенту (г)

ЕЛЕКТРИЧНІ З'ЄДНАННЯ
Монтаж електропровідні
Виконайте монтаж електропровідні згідно зі схемою електричних підключень.
- Усі електричні з'єднання повинні відповідати місцевим нормам та вимогам.
- Оберіть джерело живлення, потужність якого буде достатньою для живлення кондиціонера повітря.
- Установіть ухвалений автоматичний вимикач із за- хистом від витоків на землю (ПЗВ) між джерелом живлення і приладом. Необхідно встановити роз'єднувальний пристрій для надійного відклю- чення всіх силових ліній.
- Лише модель автоматичного вимикача, рекомендована авторизованим спеціалістом
| Модель Фаза(∅) ПЗВ | ||
| UU18WC115 | ||
| UU24WC125 | ||
| UU30WC125 | ||
| UU36WC125 | ||
| UU49WC1320 | ||
| UU61WC1320 |
Підключення кабелів між зовнішнім і внутрішнім блоком
! УВАГА
Кабель живлення, який підключається до зовнішнього блока, повинен відповідати нормам IEC 60245 або HD 22.4 S4 (Дане обладнання повинне бути укомплектоване кабелями, які відповідають національним стандартам.)
1 Фаза (∅)

3 Фаза (∅)

| Модель Фаза(∅) | Площа (мм2) | |
| UU18WC | 1 | 2.5 |
| UU24WC | ||
| UU30WC | ||
| UU36WC | ||
| UU49WC1 | 3 | |
| UU61WC1 |
! УВАГА
З'єднувальний кабель, який підключається до зовнішнього блока, повинен відповідати нормам IEC 60245 або HD 22.4 S4 (Дане обладнання повинне бути укомплектоване кабелями, які відповідають національним стандартам.)
| Модель Фаза(∅) | Площа (мм2) | |
| UU18WC | 10.75 | |
| UU24WC | ||
| UU30WC | ||
| UU36WC | ||
| UU49WC1 | 3 | 1 |
| UU61WC1 |
Якщо довжина з'єднувальної лінії між внутрішнім і зовнішнім блоком перевищує 40 м, прокладіть лінію комунікацій і силову лінію окремо.
У випадку пошкодження кабеля живлення його необхідно замінити спеціальним кабелем або комплектом, який можна придбати у виробника або його сервісного представника.
Заходи безпеки при прокладенні силового кабеля
Використовуйте круглі притискні контакти для підключення до клем силової лінії.

Якщо такі контакти недоступні, виконайте наведені нижче інструкції.
- Не підключайте до клем провідники різної товщини (Слабке притискання силового кабеля може спричинити надмірний нагрів).
- При підключенні кабелів однієї товщини дійте, як показано на наведеному нижче малюнку.
Підключіть кабелі однієї товщини з обох боків.
Забороняється підключати два кабелі з одного боку.
Забороняється підключати кабелі різної товщини.

- Для провідні використовуйте відповідний силовий кабель, міцно приєднайте його і закріпіть, щоб запобігти передачі зовнішніх зусиль на клемну колодку.
- Для затягування гвинтів клеми використовуйте відповідну викрутку. Викрутка з малою насадкою зірве головку гвинта й не дозволить міцно затягнути контакт.
- Надмірне затягування гвинтів клем може призвести до їх руйнування.

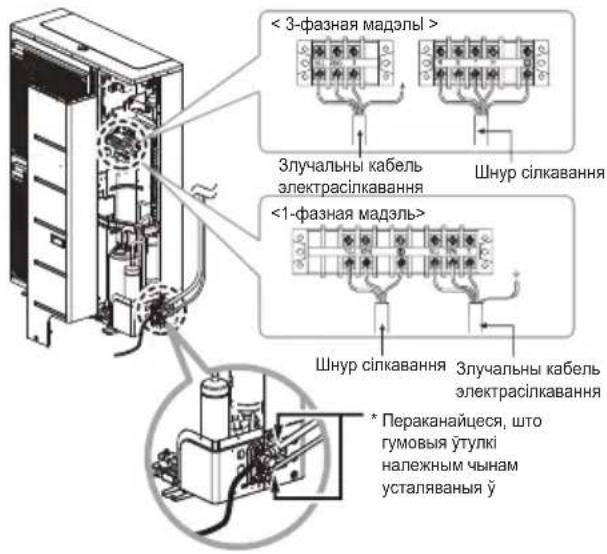

Підключення кабеля до зовнішнього блока
Щоб підключити проводи, зніміть бокову панель.
Для кріплення кабелів використовуйте кабельний хомут.
Заземлення
- Для заземлення підключіть кабель більшого діаметра до клеми заземлення у блоці управління.




! УВАГА
- Електрична схема не може бути змінена без попереднього повідомлення.
- Підключіть проводи згідно зі схемою електричних з'єднань.
- Міцно закріпіть проводи, щоб запобігти їх легкому висмикуванню.
- Підключайте проводи згідно з кольоровим позначенням на основі інформації, наведеної на схемі електричних з'єднань.
- Кабель живлення, підключений до пристрою, повинен відповідати наступним специфікаціям.
З'ЄДНАННЯ ТРУБОПРОВОДІВ
Підготовка трубопроводів
Основною причиною витоків газу є неправильне розвальцювання труб. При розвальцьовуванні потрібно керуватися наступними рекомендаціями.
Відрізання труб і кабелів
- Використовуйте прикладений комплект труб або труби, придбані на місці.
- Виміряйте відстань між внутрішнім і зовнішнім блоками.
- Відріжте труби із запасом по довжині.
- Відріжте кабелі із запасом (на 1,5 метрів довше труб).
Видалення задирок
- Повністю видаліть всі задирки з торця трубки/труби.
- При видаленні стружок направте кінець трубки/труби вниз, щоб запобігти потраплянню стружки всередину труби.
Установка гайки
- Зніміть конусні гайки, установлені на внутрішньому і зовнішньому блоках, та установіть їх на труби/трубки, попередньо видаливши з них задирки. (Після розвальцювання встановити гайки буде неможливо).
Вальцювальні роботи
- Проведіть вальцювання за допомогою вальцю- вального інструмента, як показано нижче.
| Зовнішній діаметр | A | |
| мм дюйм | в мм | |
| 6,35 1/4 | 1,1~1,3 | |
| 9,52 3/8 | 1,5~1,7 | |
| 12,7 1/2 | 1,6~1,8 | |
| 15,88 5/8 | 1,6~1,8 | |
| 19,05 3/4 | 1,9~2,1 | |
Надійно закріпіть мідну трубку в оправці згідно з розмірами, наведеними нижче в таблиці.
Перевірка
- Порівняйте розвальцювання з наведеним нижче малюнком.
- Якщо виявлені дефекти розвальцювання, відріжте розвальцьований кінець і проведіть розвальцьовування ще раз.




Приєднання труб до зовнішнього блока
Сумістіть центри трубопроводів та помірно затягніть рукою конусну гайку.
Остаточно затягніть конусні гайки динамометричним ключем до клацання.
- Затягуючи конусні гайки динамометричним ключем, переконайтеся, що напрямок затягування відповідає напрямку стрілки на ключі.
| Зовнішній діаметр | Момент затягування |
| мм дюймів Н·м | |
| 6,35 1/4 16±2 | |
| 9,52 3/8 38±4 | |
| 12,7 1/2 55±6 | |
| 15,88 5/8 75±7 | |
| 19,05 3/4 110±10 |

*При закручуванні труби притримуйте корпус шестигранника.

*При закручуванні труби притримуйте корпус шестигранника.

*При закручуванні труби притримуйте корпус шестигранника.

*При закручуванні труби притримуйте корпус шестигранника.
Уникайте потрапляння всередину сторонніх об'єктів
- Ущільніть отвори для труб мастикою або ізоляційним матеріалом (придбати на місці), щоб усунути всі зазори.

Прокладання трубопроводу
Сформуйте трубопровід, обмотавши частину з'єднання з внутрішнім блоком ізоляційним матеріалом і закріпивши його двома шарами вінілової стрічки.
- Щоб приєднати додатковий дренажний шланг, кінець дренажного патрубка повинен бути розташований над рівнем землі. Належним чином закріпіть дренажний шланг.
Якщо зовнішній блок установлений нижче внутрішнього блока, виконайте наступне.
1 Обгорніть трубопровід, дренажний шланг і з'єднувальний кабель знизу доверху.
2 Зафіксуйте обгорнуті труби на зовнішній стіні за допомогою хомутів тощо.

- Необхідно передбачити петлю для стоку води, щоб запобігти потраплянню води в електричні частини.
Якщо зовнішній блок установлений вище внутрішнього блока, виконайте наступне.
1 Обгорніть трубопровід і з'єднувальний кабель знизу доверху.
2 Зафіксуйте обгорнуті труби на зовнішній стіні. Сформуйте петлю для запобігання потраплянню води в приміщення.
3 Зафіксуйте труби на стіні за допомогою хомутів тощо.

ВИПРОБУВАННЯ НА ВИТОКИ І ВАКУУМУВАННЯ
Залишки повітря і води в системі холодоагенту справляють негативний ефект, як показано нижче.
- Підвищений тиск у системі.
- Підвищений робочий струм.
- Знижена продуктивність охолодження (або обігріву).
- Вода у системі холодоагенту може замерзнути і заблокувати капілярні трубопроводи.
- Вода може спричинити корозію деталей системи холодоагенту.
З цієї причини необхідно провести перевірку внутрішнього/зовнішнього блока і з'єднувальних труб на відсутність витоків і вакуумування для видалення неконденсовних газів і рідин із системи.
Підготовка
Перевірте правильність приєднання всіх труб (газових і рідинних) між внутрішнім і зовнішнім блоками і підключення всієї провідні для випробувального пуску. Зніміть заглушки заправних клапанів рідинної і газової ліній зовнішнього блока. Переконайтеся, що на цьому етапі заправні клапани газової і рідинної ліній зовнішнього блока закриті.
Випробування на витоки
Приєднайте заправними шлангами манометричний колектор (з манометрами) і балон із сухим азотом до вказаного заправного штуцера.

УВАГА
Для випробувань на витоки обов'язково використовуйте манометричний колектор. Якщо він недоступний, використовуйте з цією метою зворотній клапан. Ручка «Ні» манометричного колектора повинна бути завжди закритою.
- Закачайте в систему сухий азот під тиском не більше 3,8 МПа та закрийте клапан балона, коли показання індикатора сягнуть 3,8 МПа. Після цього перевірте витоки за допомогою рідкого мила.

УВАГА
Щоб уникнути потрапляння рідкого азоту в систему холодоагенту, під час опресовування системи верх балона повинен бути розташований вище його днища.
Як правило, балон використовується у вертикальному положенні.
- Перевірте витоки в усіх місцях з'єднання трубопроводу (як надвірного, так і внутрішнього), а також на газових і рідинних заправних клапанах.
Бульби вказують на наявність витоку. Витріть мило чистою тканиною.
- Після того як буде визначено, що витоків у системі немає, скиньте тиск азоту, ослабивши з'єднувач заправного шлангу на азотному балоні.
Коли тиск у системі буде знижено до нормального, від'єднайте шланг від балона.

Вакуумування
- Для вакуумування трубопроводів і внутрішнього блока приєднайте кінець заправного шлангу до вакуумного насоса, як було описано в попередніх кроках. Переконайтеся, що рукоятки «Lo» і «Hi» на манометричному колекторі відкриті. Запустіть вакуумний насос. Тривалість роботи вакуумного насоса залежить від довжини труб і потужності насоса. У наступній таблиці наведено час, потрібний для вакуумування.
| Тривалість вакуумування при використанні ваку-умного насоса потужністю 30 гал/год. | |
| Якщо довжина трубоп-роводу становить менше 10 м (33 фута) | Якщо довжина трубоп-роводу становить більше 10 м (33 фута) |
| 30 хв. або більше 60 | хв. або більше |
| 0,07 кПа і менше | |
- Після досягнення потрібного вакууму закрийте рукоятки «Lo» і «Hi» на манометричному колекторі та зупиніть вакуумний насос.
Завершення роботи
- Ключем заправного клапана оберніть проти годинникової стрілки шпиндель клапана рідинної лінії, щоб повністю відкрити клапан.
- Оберніть проти годинникової стрілки шпиндель клапана газової лінії, щоб повністю відкрити клапан.
- Трохи ослабте кріплення заправного шлангу до заправного штуцера газової лінії, щоб скинути тиск, після чого від'єднайте шланг.
- Установіть конусну гайку і її ковпачок на заправний штуцер газової лінії та міцно затягніть конусну гайку розвідним ключем. Дана операція є дуже важливою з точки зору попередження витоків у системі.
- Установіть заглушки газового і рідинного заправних клапанів і міцно затягніть їх.
На цьому видалення повітря вакуумним насосом завершене.
Тепер кондиціонер повітря готовий до випробувального запуску.

Застереження для проведення випробувального запуску
- Джерело живлення повинно забезпечувати як мінімум 90% номінальної напруги в момент запуску. У протилежному випадку кондиціонер не буде запущений.
! УВАГА
Проводьте випробувальний запуск у режимі охолодження навіть у холодний сезон. Якщо при першому запуску кондиціонер працює в режимі обігріву, це може призвести до пошкодження компресора. Будьте особливо уважними щодо цієї вимоги.
Випробувальний цикл обов'язково повинен тривати щонайменше 5 хвилин без перебоїв.
(Випробувальний цикл буде автоматично скасовано за 18 хвилин)
- Щоб здійснити випробувальний запуск, одночасно на 3 секунди натисніть кнопку перевірки температури у приміщенні і кнопку таймера вниз.
- Щоб скасувати випробувальний цикл, натисніть будь-яку кнопку.
ПО ЗАВЕРШЕННІ УСТАНОВКИ ПЕРЕВІРТЕ НАСТУПНЕ
- По завершенні робіт проведіть виміри і занотуйте дані, отримані під час випробувального запуску.
- Виміряйте наступні параметри: температура у приміщенні, зовнішня температура, температура всмоктування, температура на виході, швидкість потоку, об'єм потоку, напруга, струм, наявність аномальних вібрацій і шумів, робочий тиск, температура трубопроводів, тиск стиснення.
- Перевірте конструкцію і зовнішній вигляд на наступне:
□Чи правильно відбувається циркуляція повітря?
□Чи правильно здійснюється дренаж?
□Чи повністю виконана теплоізоляція (трубопроводи холодоагенту і дренажу)?
□Чи немає витоків холодоагенту?
□Чи працює вмикач на пульті дистанційного управління?
□Чи не пошкоджена провідня?
□Чи не послаблені гвинти на клемах?
M4.....118 H•см {12 кгс•см}
M5.....196 H•см {20 кгс•см}
M6.....245 H•см {25 кгс•см}
M8.....588 H•см {60 кгс•см}
Підключення до джерела живлення
• Підключіть кабель живлення до незалежного джерела живлення.
- Повинен бути передбачений автоматичний вимикач.
• Увімкніть прилад на п'ятнадцять або більше хвилин.
Оцінка продуктивності
- Виміряйте температуру повітря на вході і на ви- ході.
- Переконайтеся, що різниця між температурою повітря на вході і на виході перевищує 8°C (для охолодження і обігріву).

Переконайтеся, що всіх зазначених вище вимог дотримано, і підготуйте провідню, як указано нижче:
1 Кондиціонер повітря завжди повинен бути підключений до окремої лінії живлення. Спосіб підключення проводів див. на схемі електричних з'єднань, що міститься під кришкою блока управління.
2 Між джерелом живлення і блоком повинен бути передбачений автоматичний вимикач.
3 Гвинти, які використовуються для кріплення проводів до клем електричної арматури, можуть ослабнути від вібрацій під час транспортування. Необхідно переконатися, що вони міцно затягнуті. (Якщо вони ослаблені, це може призвести до перегорання проводів.)
4 Характеристики джерела живлення
5 Переконайтеся, що електрична потужність є достатньою.
6 Не допускайте падіння напруги при пуску більше ніж до 90 відсотків від номінальної напруги, вказаної на паспортній табличці.
7 Переконайтеся, що товщина кабелів відповідає характеристикам джерела живлення. (Зокрема, зверніть увагу на співвідношення довжини й товщини кабелів.)
8 Якщо виріб експлуатується у вологому середовищі, обов'язково встановіть пристрій захисту від витоків на землю.
9 Падіння напруги може викликати наступні проблеми:
- Вібрація електромагнітного вимикача, пошкодження його контактної зони, перегорання запобіжника, порушення нормальної роботи пристрою захисту від перевантажень.
- На компресор подається недостатня пускова потужність.
ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ В УМОВАХ МОРСЬКОГО КЛИМАТУ
! УВАГА
- Кондиціонери не слід установлювати в середовищах, де утворюються корозійно-активні леткі сполуки, такі як, наприклад, кислотні або лужні гази.
- Не встановлюйте виріб у місцях, де він зазнаватиме безпосереднього впливу морського (солоного) вітру. Це може призвести до корозії виробу. Корозія, зокрема на пластинах конденсатора і випарника, може призвести до неправильної роботи приладу або до погіршення його робочих характеристик.
- Якщо зовнішній блок установлено поблизу морського узбережня, необхідно передбачити його захист від прямого впливу морського вітру. У протилежному випадку необхідна додаткова антикорозійна обробка теплообмінника.
Вибір місця розташування (Зовнішній блок)
Якщо зовнішній блок установлюється поблизу морського берега, необхідно захистити його від прямої дії морського вітру. Установлюйте зовнішній блок з підвітряного боку будівлі.

Якщо зовнішній блок установлюється поблизу морського берега, його потрібно захистити від морського вітру вітрозахисним екраном.

- Екран повинен бути виготовлений із міцних матеріалів (наприклад, бетону), щоб протистояти дії морського вітру.
- Його висота й ширина повинні щонайменше в півтора рази (150%) перевищувати висоту й ширину зовнішнього блока.
- Між вітрозахисним екраном і зовнішнім блоком повинно бути не менше 70 см вільного простору для руху повітря.
Оберіть місце з можливістю відведення надлишкової вологи.
- Необхідно періодично (не менше одного разу на рік) очищати теплообмінник від пилу або соляних часток за допомогою води.
ЗРУЧНІ ФУНКЦІЇ
Функція компенсації статичного тиску
UU24WC, UU30WC, UU36WC, UU49WC1, UU61WC1
Якщо для роботи в режимі охолодження використовується труба більшої довжини, ця функція компенсує зміну тиску, для чого потрібно налаштувати DIP-перемикач.
* За умовчанням функція компенсації тиску вимкнена.
* Ця функція використовується тільки якщо довжина труби перевищує 25 м, але при цьому не дозволяється перевищувати максимальну довжину труби. (може відрізнятися залежно від моделі.)
Для ввімкнення функції компенсації тиску
Вимкніть живлення і встановіть DIP-перемикач, як показано нижче.
1 Відкрийте бокову панель або верхню кришку зовнішнього блока.
2 Налаштуйте перемикач DIP_SW01D як показано на наведеному нижче малюнку.

UU24WC, UU30WC, UU36WC

UU49WC1, UU61WC1
3 На 7-сегментних індикаторах будуть відображені стан і дані, як показано на наведеному нижче малюнку.
ОРНАТУ НУСКАУЛЫFЫ
AYA
САЛКЫНДАТКЫШ
| Сырткы диаметрі Айна | ндыру моменті | |
| мм дюйм | Н·м | |
| 6,35 1/4 | 16±2 | |
| 9,52 3/8 | 38±4 | |
| 12,7 1/2 | 55±6 | |
| 15,88 5/8 | 75±7 | |
| 19,05 3/4 | 110±10 | |

Кубырды куру эдістері
АГУДЫ ТЕКСЕРУ ЖЭНЕ БОСАТУ
ОРНАТУ ЖУМЫСЫНАН КЕЙИН КЕЛЕСІ ПУНКТТАРДЫ ТЕКСЕРУ
M5.....196 H•см {20 кгк•см}
M6.....245 H•см {25 кгк•см}
M8.....588 H•см {60 кгк•см}
ТЕНІЗ ЖАГАЛАУЫНА ОРНАТУ БОЙЫНША НУСКАУЛЫК
! АБАЙ БОЛЫНЫЗ
ВАЖНЫЯ ПРАВІЛЫ БЯСПЕКІ
ПРАЧЫТАЙЦЕ УСЕ ПРАВІЛЫ ПЕРАД ПАЧАТКАМ КАРЫСТАННЯ ПРЫЛАДАЙ.
СТАНДАРТНАЯ ПЛОШЧА ПАПЯРОЧНАГА СЯЧЭННЯ

3 фазы (∅)

СТАНДАРТНАЯ ПЛОШЧА ПАПЯРОЧНАГА СЯЧЭННЯ

| Знешні дыяметр | Момант зацягвання | |
| мм Цаля | Н·м | |
| 6,35 1/4 | 16±2 | |
| 9,52 3/8 | 38±4 | |
| 12,7 1/2 | 55±6 | |
| 15,88 5/8 | 75±7 | |
| 19,05 3/4 | 110±10 | |
