Тип продукту	Плазмовий телевізор
Модель	50PH470U
Діагональ екрану	50 дюймів
Роздільна здатність	1920 x 1080 (Full HD)
Розміри з підставкою (Ш x В x Г)	1168.0 x 755.4 x 292.7 мм
Розміри без підставки (Ш x В x Г)	1168.0 x 698.6 x 57.0 мм
Вага з підставкою	25.4 кг
Вага без підставки	24.0 кг
Стандарт кріплення VESA	400 x 400 мм
Підтримувані телевізійні системи	DVB-T/T2/C/S/S2, PAL/SECAM
Входи HDMI	3 (включаючи ARC на HDMI IN 1)
Компонентний відеовхід	Так (Y, Pb, Pr)
Композитний відеовхід	Так (AV)
Порти USB	2 (USB 2.0)
Слот CI	Так (PCMCIA)
SCART (Euro Scart)	Так
Цифровий аудіовихід	Оптичний (SPDIF)
Підтримка 3D	Так (з сумісними 3D-окулярами)
Підтримка MHL	Так (HDMI IN 3)
Режими енергозбереження	Вимк., Мінімум, Середній, Максимум, Авто, Вимк. екрану

Часті запитання - 50PH470U LG

Як підключити антену до телевізора?

Підключіть телевізор до настінної антенної розетки за допомогою RF-кабелю (75 Ом). Використовуйте розгалужувач сигналу для кількох телевізорів. Якщо якість зображення погана, спробуйте підсилювач сигналу або переналаштуйте антену. Підтримуване аудіо DTV: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC.

Що таке HDMI ARC і як ним користуватися?

HDMI ARC (зворотний аудіоканал) дозволяє передавати аудіо з телевізора на зовнішній аудіопристрій (наприклад, саундбар) через кабель HDMI без окремого оптичного кабелю. Використовуйте порт HDMI IN (ARC) та увімкніть SIMPLINK на телевізорі.

Як почистити екран телевізора?

Вимкніть телевізор і від'єднайте його від мережі. Використовуйте м'яку суху ганчірку для видалення пилу. Для стійких забруднень змочіть ганчірку чистою водою або розведеним м'яким миючим засобом. Негайно витріть сухою ганчіркою. Ніколи не бризкайте рідиною безпосередньо на екран; це може спричинити ураження електричним струмом або пошкодження.

Чи можна закріпити телевізор на стіні?

Так, використовуйте кронштейн для настінного кріплення VESA 400 x 400 мм (продається окремо). Прикріпіть кронштейн до задньої частини телевізора за допомогою гвинтів, що входять у комплект, потім закріпіть на міцній стіні. Перед монтажем вимкніть телевізор та від'єднайте кабелі.

Як зареєструвати та використовувати пульт Magic Remote?

Для реєстрації увімкніть телевізор і натисніть Wheel (OK) на пульті Magic Remote. Якщо реєстрація не вдалася, перезавантажте телевізор і натисніть Wheel знову. Для повторної реєстрації натисніть і утримуйте BACK та SMART протягом 5 секунд. Використовуйте пульт у межах 10 м та уникайте перешкод, таких як мікрохвильові печі.

Чому немає зображення або звуку?

Перевірте, чи увімкнено телевізор і підключено кабель живлення. Переконайтеся, що настінна розетка працює з іншим пристроєм. Якщо використовується зовнішнє джерело, перевірте правильність входу. Якщо телевізор вимикається через 15 хвилин, можливо, активовано функцію Автосплячка.

Як увімкнути перегляд 3D?

Натисніть кнопку 3D на пульті (якщо є) або перейдіть до налаштувань зображення, щоб вибрати режим 3D. Сумісний 3D-контент (HDMI, USB, DLNA) може перемикатися автоматично. Для ручного вибору оберіть Поряд, Зверху та знизу, Упаковка кадрів тощо. Використовуйте 3D-окуляри LG.

Що робити, якщо пульт дистанційного керування перестав працювати?

Спочатку перевірте, чи правильно вставлені батарейки (полярність +/–) і замініть їх, якщо вони слабкі. Переконайтеся, що між пультом і датчиком телевізора немає перешкод. Якщо використовується Magic Remote, перереєструйте його, натиснувши BACK на 5 секунд, спрямувавши на телевізор.

Як зменшити споживання електроенергії?

Перейдіть до меню ЗОБРАЖЕННЯ та виберіть Енергозбереження. Виберіть Вимк., Мінімум, Середній, Максимум, Авто або Вимк. екрану, щоб зменшити яскравість та споживання енергії. Також вимикайте телевізор, коли не використовуєте його тривалий час.

Чи можна підключити USB-диск для відтворення медіафайлів?

Так, підключіть USB-накопичувач (флешку або зовнішній HDD) до будь-якого порту USB. Перейдіть до меню Smart Share, щоб відтворити фільми, музику та фото. Якщо пристрій потребує зовнішнього живлення, підключіть його до джерела живлення. USB-хаби можуть не працювати; підключайте безпосередньо.

ПОСІБНИК КОРИСТУВАЧА 50PH470U LG

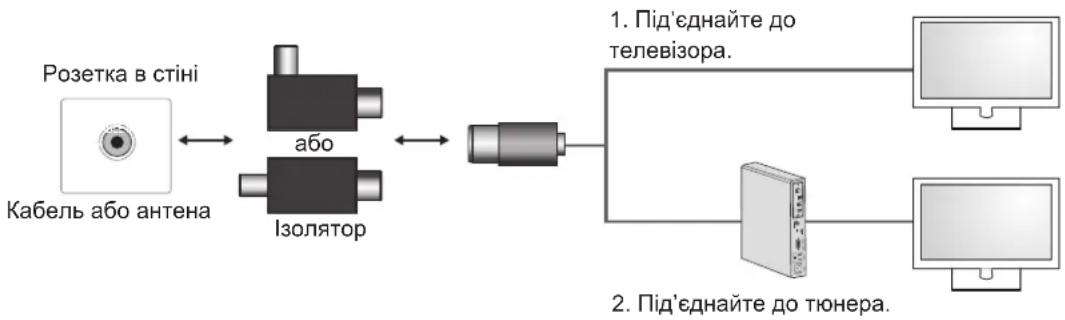

За допомогою кабелю для передачі радіочастотного сигналу під'єднайте телевізор до настінного гнізда для антени (75 Ω).

ПРИМІТКА

• Для під'єднання двох і більше телевізорів використовуйте розгалужувач сигналу.
• Якщо зображення низької якості, для його покращення встановіть підсилювач сигналу.
• Якщо під'єднано антену і якість зображення погана, спрямуйте її в сторону з належним прийомом сигналу.
• Кабель антени і перетворювач сигналу не додаються.
• Підтримуваний аудіоформат цифрового телебачення: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Під'єднайте телевізор до гнізда супутникової антени за допомогою кабелю для передачі супутникового радіочастотного сигналу (75 Ω).

HDMI Connection

DVD / Blu-Ray / PC HD Cable Box / HD STB

English

Передає на телевізор цифровий відео- та аудіосигнал із зовнішнього пристрою. Під'єднайте зовнішній пристрій до телевізора за допомогою кабелю HDMI, як це зображено на малюнку. Для під'єднання скористайтеся будь-яким вхідним роз'ємом HDMI. Не важливо, який роз'єм використовувати.

ПРИМІТКА

• Для отримання найкращої якості зображення рекомендовано підключати телевізор через інтерфейс HDMI.
• Використовуйте найновіший високошвидкісний кабель HDMI™ із функцією CEC (Customer Electronics Control).
• Високошвидкісні кабелі HDMI™ розраховані для передавання сигналу високої чіткості до 1080р і вище.
• Підтримуваний аудіоформат HDMI: Dolby Digital, DTS, PCM (до 192кГц, 32кГц/44.1кГц /48кГц/88кГц/96кГц/176кГц/192кГц)

Зовнішній аудіопристрій із підтримкою функцій SIMPLINK та ARC необхідно під'єднувати за допомогою вхідного роз'єму HDMI IN (ARC)1.

У-разі під'єднання за допомогою високошвидкісного кабелю HDMI зовнішній аудіопристрій із підтримкою функції ARC виводить оптичний сигнал SPDIF без використання додаткового оптичного кабелю і підтримує функцію SIMPLINK.

Передає на телевізор цифровий відео- та аудіосигнал із зовнішнього пристрою. Під'єднайте зовнішній пристрій до телевізора за допомогою кабелю DVI-HDMI, як це зображено на малюнку. Для передачі звукового сигналу під'єднайте аудіокабель. Для під'єднання скористайтеся будь-яким вхідним роз'ємом HDMI. Не важливо, який роз'єм використовувати.

ПРИМІТКА

• У разі використання кабелю HDMI–DVI режим "DOS" може не працювати залежно від відеокарти.
• Якщо використовується кабель HDMI/DVI, підтримуватиметься тільки одноканальне з'єднання (single link).

Передає на телевізор цифровий відео- та аудіосигнал із зовнішнього пристрою.

Під'єднайте зовнішній пристрій до телевізора за допомогою компонентного кабелю, як це зображено на малюнку.

ПРИМИТКА

- Якщо кабель не під'єднано належним чином, може відображатись чорно-біле зображення або зображення зі спотвореними кольорами.

Передає на телевізор цифровий відео- та аудіосигнал із зовнішнього пристрою. Під'єднайте зовнішній пристрій до телевізора за допомогою композитного кабелю, як це зображено на малюнку.

English

Mobile High-definition Link (MHL) – це інтерфейс для передачі аудіовідеосигналів із мобільного телефону на телевізор.

ПРИМІТКА

Щоб переглянути вміст екрана мобільного телефону на екрані телевізора, з'єднайте мобільний телефон із роз'ємом HDMI IN 3(MHL).

Пасивний кабель MHL потрібний для під'єднання мобільного телефону до телевізора.

Ця можливість забезпечується лише телефонами з підтримкою MHL.

Управління окремими програмами можна здійснювати за допомогою пульта дистанційного керування.

Деякими мобільними телефонами, які підтримують технологію МНЛ, можна управляти за допомогою пульта дистанційного керування Magic.

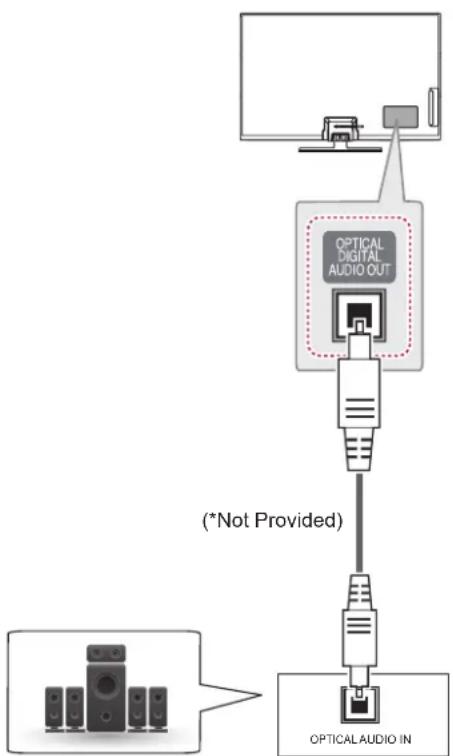

Audio Connection

Замість вбудованого динаміка можна використовувати додаткову зовнішню аудіосистему.

Цифрове оптичне аудіоз'єднання

Передає на зовнішній пристрій цифровий аудіосигнал із телевізора. Під'єднайте зовнішній пристрій до телевізора за допомогою оптичного аудіокабелю, як це зображено на малюнку.

ПРИМИТКА

• Не зазирайте в оптичний вихідний роз'єм. Лазерний промінь може завдати шкоди вашому зору.
• Аудіо із захистом від копіювання може блокувати виведення цифрового аудіосигналу.

USB Connection

Під'єднуйте до телевізора USB-накопичувачі, такі як флеш-пам'ять USB, зовнішній жорсткий диск або пристрій читання карт пам'яті USB, та використовуйте різні мультимедійні файли за допомогою меню "Smart Share".

ПРИМИТКА

• Якщо потрібно використовувати пристрій USB, під'єднайте зовнішнє живлення.
• Деякі USB-концентратори можуть не працювати. Якщо USB-пристрій, підключений за допомогою USB-концентратора, не виявлено, підключіть його безпосередньо до роз'єму USB на телевізорі.

CI module Connection

English

Дає змогу переглядати закодовані (платні) канали у режимі цифрового мовлення. Ця функція доступна не в усіх країнах.

РИМИТКА

• Модуль стандартного інтерфейсу має бути встановлено у гнізді для карт РСМСІА у правильному напрямку. Якщо модуль не встановлено належним чином, це може призвести до пошкодження телевізора чи гнізда для карт РСМСІА.
• Якщо після підключення Cl+ САМ телевізор не відображає ні видео, ні аудіо, слід звернутися до оператора послуг наземного/кабельного/супутникового мовлення.

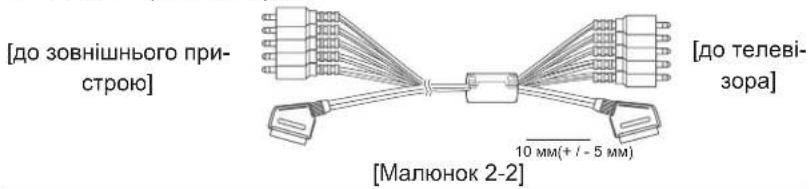

Передає на телевізор аудіо- та відеосигнали із зовнішнього пристрою. З'єднайте зовнішній пристрій і телевізор за допомогою кабелю Euro Scart так, як це показано на малюнку.

Тип виходуПоточний режимвхідного сигналу	AB1(телевізійний вихід1)
Цифрове ТБ Цифрове ТБ
Аналогове ТБ,аудіовідео	Аналогове ТБ
Компонентний
HDMI

1 Телевізійний вихід: виведення аналогових або цифрових телесигналів.

ПРИМІТКА

• Кабель Euro Scart має бути екранований для захисту сигналу.
• У разі перегляду цифрового телеканалу в режимі 3D лише вихідні 2D-сигнали надсилатимуться за допомогою кабелю SCART. (тільки для моделей із підтримкою режиму 3D).

English

До телевізора можна під'єднувати різні зовнішні пристрої; щоб вибрати зовнішній пристрій, слід змінити режим вхідного сигналу. Детальніше про під'єднання зовнішнього пристрою читайте в інструкції з використання кожного пристрою. Доступні такі зовнішні пристрої: приймачі високої чіткості, DVD-програвачі, відеомагнітофони, аудіосистеми, USB-накопичувачі, ПК, ігрові пристрої та інші зовнішні пристрої.

ПРИМІТКА

• Спосіб під'єднання зовнішнього пристрою може бути дещо іншим залежно від моделі.
• Під'єднувати зовнішні пристрої до телевізора можна не зважаючи на порядок роз'ємів телевізора.
• Щоб записувати телевізійні програми на DVD-програвач або відеомагнітофон, під'єднайте кабель вхідного сигналу до пристрою запису, а пристрій – до телевізора. Детальніше про запис читайте в посібнику користувача під'єднаного пристрою.
• Інструкції з експлуатації читайте в посібнику користувача зовнішнього пристрою.
• Під'єднуючи ігровий пристрій до телевізора, використовуйте кабель, який додається в комплекті з ігровим пристроєм.
• У режимі комп'ютера можуть спостерігатися шуми, що пов'язано з налаштуванням роздільної здатності, вертикальної частоти, контрастності чи яскравості. У такому разі виберіть для сигналу комп'ютера іншу роздільну здатність, змініть частоту оновлення або відрегулюйте яскравість і контрастність у меню "ЗОБРАЖЕННЯ", щоб зображення стало чітким.
• У режимі комп'ютера деякі налаштування роздільної здатності можуть не спрацьовувати належним чином залежно від відеокарти.

|

10 - 3D кескіндерді көру (тек 3D модельдер)

12 ОРНАТУ ПРОЦЕДУРАСЫ

3D кескіндерді көру (тек 3D модельдер)

АБАЙЛАНЫЗ

Көру ортасы

(Тек 50/60РН67**) (23-бетті караныз)

Устелге бекіту бурандасы 1EA (Тек 42РН47**) (19-бетті каранці

M4 × 14

M5 x 16

Тірек корпусы / тірек негізі (А-3 бетті караңыз)

AN-BL***
Сымсыз IR бластері

Теледидарды устелге бекіту

Уважно прочитайте цей посібник перш ніж вмикати пристрій, і збережіть посібник для довідки у майбутньому.

Продукти без радіочастотних модулів. Продукти з радіочастотними модулями.

ПІІ ЛГ Електронікс Україна', Україна, 01004, м. Київ, вул. Басейна, 4 (літера А), тел.: [phone], факс: [phone]

3MICT

3 ЛІЦЕНЗІЇ

3 ІНФОРМАЦІЯ ПРО ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ З ВІДКРИТИМ КОДОМ

4 ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

10 - Перегляд 3D-зображень (лише моделі з підтримкою режиму 3D)

12 ПРОЦЕДУРА ВСТАНОВЛЕННЯ

12 ВСТАНОВЛЕННЯ ТА ПІДГОТОВКА

12 Розпаковування
16 Приладдя, яке не входить у комплект
17 Частини та кнопки
18 Піднімання та перенесення телевізора

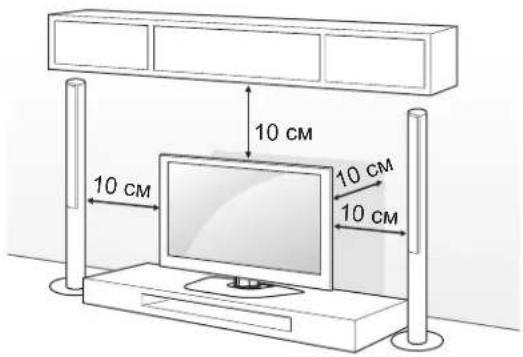

19 Встановлення на столі
20 Кріплення до стіни

21 ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

23 ФУНКЦІЇ КНОПОК НА ПУЛЬТІ ДИСТАНЦІЙНОГО КЕРУВАННЯ MAGIC MOTION

24 Реєстрація пульта дистанційного керування Magic Motion
24 Використання пульта дистанційного керування Magic Motion
24 Застереження під час використання пульта дистанційного керування Magic Motion

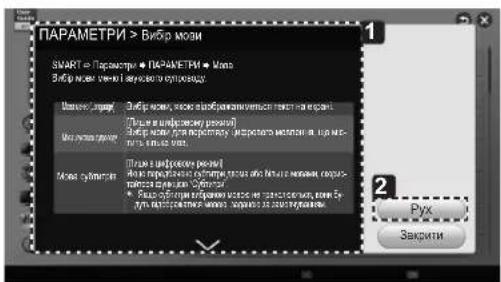

25 ВИКОРИСТАННЯ ПОСІБНИКА КОРИСТУВАЧА

26 ОБСЛУГОВУВАННЯ

26 Чищення телевізора
26 - Екран, рамка, корпус і підставка
26 - Кабель живлення

26 УСУНЕННЯ НЕСПРАВНОСТЕЙ

27 НАЛАШТУВАННЯ ЗОВНІШНЬОГО ПРИСТРОЮ КЕРУВАННЯ

27 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ПОПЕРЕДЖЕННЯ

- У разі нехтування попереджувальними повідомленнями ви можете серйозно травмуватися, можливо навіть смертельно.

УВАГА

- У разі нехтування поданими застереженнями ви можете легко травмуватися або пошкодити виріб.

ПРИМІТКА

- Примітка допомагає ознайомитися із виробом і безпечно ним користуватися. Перш ніж використовувати виріб, уважно прочитайте примітку.

ЛИЦЕНЗІЇ

Набір ліцензій може бути різним залежно від моделі. Детальнішу інформацію про ліцензії дивіться на веб-сайті www.lg.com.

DOLBY

DIGITAL PLUS

Виготовлено за ліцензією Dolby Laboratories. Напис "Dolby" і символ подвійної літери "D" є товарними знаками Dolby Laboratories.

HDMI, HDMI High-Definition Multimedia Interface та логотип HDMI є торгівельними марками або зареєстрованими торгівельними марками HDMI Licensing, LLC в США та інших країнах.

HD

ПРО ВІДЕО DIVX: DivX® – це цифровий відеоформат, створений DivX, LLC, дочірньою компанією Rovi Corporation. Цей пристрій офіційно сертифіковано компанією DivX (DivX Certified®) і він може відтворювати відеофайли стандарту DivX. Щоб отримати детальну інформацію та програмне забезпечення для конвертації файлів у формат DivX, відвідайте веб-сайт divx.com.

ПРО ВІДЕО ЗА ЗАПИТОМ DIVX: цей пристрій, що отримав сертифікацію DivX Certified®, необхідно зареєструвати, щоб мати змогу відтворювати придбані файли DivX-відео за запитом (Video-on-Demand, VOD). Щоб отримати реєстраційний код, зайдіть до розділу DivX VOD в меню налаштування пристрою. На веб-сайті vod.divx.com ви знайдете детальнішу інформацію про проведення реєстрації.

"Сертифікація DivX Certified® необхідна для відтворення відео DivX® у форматі високої чіткості 1080р, зокрема вмісту преміум."

"DivX®, DivX Certified® та пов'язані з ними логотипи є товарними знаками компанії Rovi Corporation або її дочірніх компаній та використовуються за наявності ліцензії."

dts

2.0+Digital Out

Захищено одним або більше патентами США: 7,295,673; 7,460,668; 7,515,710; 7,519,274"

Виготовлено за ліцензією згідно з патентами США № 5 956 674; 5 974 380; 6 487 535 та іншими патентами США і світовими патентами, як зареєстрованими, так і тими, що очікують реєстрації. DTS, символ, а також DTS із символом є зареєстрованими товарними знаками, а DTS 2.0+Digital Out є товарним знаком корпорації DTS, Inc. Виріб включає програмне забезпечення. © DTS, Inc. Усі права застережено.

ІНФОРМАЦІЯ ПРО ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ З ВІДКРИТИМ КОДОМ

Щоб отримати вихідний код за ліцензією GPL, LGPL, MPL чи іншими відповідними ліцензіями, який міститься у цьому виробі, відвідайте сторінку http://opensource.lge.com.

На додаток до вихідного коду можна завантажити усі умови відповідних ліцензій, відмови від відповідальності і повідомлення про авторські права.

Компанія LG Electronics надасть також відкритий вихідний код на компакт-диску за оплату вартості виконання такого розповсюдження (наприклад, вартості носія, пересилання і транспортування) після надсилання відповідного запиту на електронну адресу [e-mail]. Ця пропозиція дійсна впродовж трьох (3) років з моменту придбання продукту.

ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

Перед використанням виробу уважно прочитайте ці правила техніки безпеки.

ПОПЕРЕДЖЕННЯ

	Не ставте телевізор і пульт дистанційного керування:- у місці, яке зазнає впливу прямих сонячних променів;- у місці з високою вологістю, наприклад, у ванній кімнаті;- поблизу джерел тепла, наприклад, печей, та інших пристроїв, які виділяють тепло;- поблизу кухонних робочих столів або зволожувачів повітря, де вони легко можуть контактувати з парою чи олією;- у місці, яке зазнає впливу дощу чи вітру;- поблизу посудин із водою, наприклад, ваз.В іншому випадку, це може призвести до виникнення пожежі, ураження електричним струмом, збою у роботі виробу або його деформації.
	Не встановлюйте виріб у місцях, де на нього може осідати багато пилу.Це може спричинити пожежу.
	Мережевий штекер кабелю є пристроєм, що забезпечує від'єднання від дже-рела живлення. Доступ до нього не має бути ускладненим.
	Не торкайтеся штекера кабелю мокрими руками. Також, якщо контакт кабелю мокрий або забруднений, його слід насухо і чисто витерти.Надмірна вологість може призвести до ураження електричним струмом.
	Кабель живлення необхідно під'єднувати лише до заземлених розеток (крім пристроїв, які не заземлено).Інакше ви ризикуєте травмуватися або бути ураженим електричним струмом.
	Кабель живлення має бути зафіксовано належним чином.Інакше може виникнути пожежа.
	Отежте, щоб кабель живлення не торкався гарячих предметів, наприклад нагрівача.Це може спричинити пожежу або ураження електричним струмом.
	Не ставте важкі предмети чи сам виріб на кабелі живлення.Недотримання цієї вимоги може стати причиною пожежі чи ураження електричним струмом.
	Зігніть кабель антени між внутрішньою і зовнішньою частинами будівлі для запобігання затіканню води під час опадів.Вода може пошкодити виріб всередині та спричинити ураження електричним струмом.
	У•разі кріплення телевізора до стіни слід Kuwaitте, щоб не підвісити його за кабелі живлення і передачі сигналу на задній панелі.Це може спричинити пожежу та ураження електричним струмом.
	Не вставляйте в один продовжувач надто багато електричних пристроїв.Недотримання цієї вимоги може стати причиною пожежі через перегрівання.
	Спідкуйте, щоб під час під'єднання зовнішніх пристроїв телевізор не впав і неперевернувся.Недотримання цієї вимоги може призвести до травмування або пошкодженнявиробу.
	Тримайте вологопоглинаючий матеріал і вінілове пакування у місцях, недо-сяжних для дітей.Вологопоглинаючий матеріал становить загрозу здоров'ю, якщо його проков-тнути. Якщо дитина випадково ковтнула його, слід спровокувати блювоту і не-гайно звернутися до лікаря. Вінілове пакування може спричинити удушення.Тримайте його в місцях, недосяжних для дітей.
	Спідкуйте, щоб діти на вилазили на телевізор і не чіплялися за нього.Інакше телевізор може перевернутися, що може призвести до серйознихтравм.
	Уважно утилізуйте використані батареї, щоб діти їх не проковтнули.У разі потрапляння батареї в організм негайно зверніться до лікаря.
	Не вставляйте пристроїв, що є провідниками (наприклад, столові прилади, ви-крутки) в один кінець кабелю, тоді як інший під'єднано до електророзетки. Крімотого, не торкайтеся кабелю живлення одразу після під'єднання до електроро-зетки.Це може призвести до ураження електричним струмом.(залежно від моделі)
	Не кладіть і не зберігайте легкозаймисті речовини поблизу виробу.Недбале поводження із легкозаймистими речовинами може спричинити вибухабо пожежу.
	Не кидайте всередину виробу дрібні металеві предмети, такі як монети,шпильки, та шматки дроту, або легкозаймисті предмети, такі як папір та сірни-ки. Особливо уважними слід бути дітям.Це може призвести до ураження електричним струмом, виникнення пожежіабо травмування. Якщо у виріб потрапив сторонній предмет, від'єднайте ка-бель живлення від електромережі та зверніться до сервісного центру.
	Не бризкайте воду на виріб і не протирайте його легкозаймистими речовина-ми (розчинником чи бензолом). Це може спричинити пожежу або ураженняелектричним струмом.
	Оберігайте виріб від ударів та потрапляння всередину нього сторонніх пред-метів.Інакше можна травмуватися або пошкодити виріб.
	У•жодному разі не торкайтеся даного виробу чи його антени під час грози чи блискавки.Це може призвести до ураження електричним струмом.
	У•разі витоку газу ніколи не торкайтеся електророзеток. Відкрийте вікна і про-вітріть приміщення.Торкання розеток може спричинити пожежу або опіки іскрою.
	Не розбирайте, не ремонтуйте і не модифікуйте виріб самостійно.Це може спричинити пожежу або ураження електричним струмом.Для перевірки, калібрування або ремонту виробу зверніться до сервісного центру.
	Негайно від'єднуйте виріб від електромережі та звертайтеся до місцевого сервісного центру в таких випадках, коли:- виріб зазнав удару;- виріб було пошкоджено;- у виріб потрапили сторонні предмети;- з виробу йде дим або чути незвичний запах.Це може стати причиною пожежі чи ураження електричним струмом.
	Якщо ви не плануєте використовувати виріб упродовж тривалого часу,від'єднайте кабель живлення від електромережі.Накопичення пилу може спричинити займання, а погіршення рівня ізоляції —витік струму, ураження струмом або пожежу.
	Оберігайте виріб від потрапляння крапель або бризок рідини; не ставте нанього предмети, заповнені рідиною, наприклад вази.

УВАГА

Встановлюйте виріб у місцях, де немає випромінювання радіохвиль.

Зовнішня антена повинна знаходитися на достатній відстані від ліній живлення, щоб вона не торкалася їх, у випадку падіння. Інакше це може призвести до ураження електричним струмом.

Не встановлюйте виріб на нестійких поличках або похилих поверхнях. Крім того, не встановлюйте виріб у місцях із вібрацією або місцях, які не підтримують його повністю. Інакше виріб може впasti чи перевернутися, через що можна травмуватися або пошкодити його.

У-разі встановлення телевізора на підставку потрібно вжити відповідних заходів, щоб він не впав. Інакше виріб може перевернутися, що може призвести до травм.

Щоб прикріпити виріб до стіни, під'єднайте до його задньої панелі стандартний кронштейн VESA (продається окремо). Щоб телевізор не впав, надійно закріпіть настінний кронштейн (продається окремо).

Використовуйте лише ті аксесуари/додаткові приладдя, які вказано виробником.

У•разі встановлення антени зверніться до кваліфікованої особи. Це може спричинити пожежу або ураження електричним струмом.

Дивитися телевізор рекомендується із відстані, яка щонайменше в 2-7 разів перевищує діагональ екрана. Тривалий телеперегляд може призвести до розфокусування зору.

Використовуйте лише батареї вказаного типу. Інакше можна пошкодити пульт дистанційного керування.

Не використовуйте одночасно нові та старі батареї. Це може призвести до їх перегрівання і витікання із них електроліту.

Оберігайте батареї від надмірного нагрівання, зокрема від прямого сонячного проміння, відкритого вогню та обігрівачів.

НЕ вставляйте не перезаряджувані батареї в зарядний пристрій.

Стежте, щоб між пультом дистанційного керування та його сенсором на виробі не було перешкод.

Сигнал пульта дистанційного керування може перериватися сонячним світлом або іншим потужним світлом. У такому разі затемніть кімнату.

Під'єднуючи зовнішні пристрої, такі як ігрові відеоприставки, використовуйте кабелі достатньої довжини. Інакше виріб може власти чи перевернутися, через що можна травмуватися або пошкодити його.

	Не вмикайте та не вимикайте виріб, вставляючи штекер у розетку і виймаючи його (не використовуйте штекер як перемикач).Це може спричинити механічне пошкодження або ураження електричним стру-мом.
	Для запобігання перегріванню виробу дотримуйтесь поданих нижче інструкцій зі встановлення.- Відстань між виробом і стіною має становити не менше 10 см.- Не встановлюйте виріб у місці без вентиляції (наприклад, на книжкову поли-цю або в сервант).- Не встановлюйте виріб на килим або подушку.- Слідкуйте, щоб вентиляційні отвори не було накрито скатертиною чи занаві-скою.Інакше може виникнути пожежа.
	Якщо телевізор увімкнено довгий час, не торкайтеся вентиляційних отворів,оскільки вони можуть нагріватися. Це не впливає на функціональність чи ро-бочі характеристики виробу.
Час від часу оглядайте кабель пристрою і в разі виявлення пошкоджень чи зношеннявід'єднайте його і скористайтеся послугами спеціаліста для заміни його ідентичним кабелем.
	Отежте, щоб на контактах вилки і на розетці не збирався пил.Це може спричинити пожежу.
	Оберігайте кабель від фізичних чи механічних пошкоджень. Стежте, щоб вінне перекручувався, не заплутувався, не торкався гострих предметів, не затис-кався дверима і не лежав під ногами. Особливо стежте за штекерами, розет-ками та місцем під'єднання кабелю до пристрою.
[IMAGE]	Не натискайте на панель пристрою пальцями або гострими предметами (ніг-тем, олівцем чи ручкою) і не дряпайте її.
	Не торкайтеся екрана та не тримайте на ньому палець (пальці) тривалий пері-од часу. Це може спричинити тимчасові викривлення зображення на екрані.
	У•разі чищення виробу та його компонентів спочатку від'єднайте його від елек-тромережі, а потім протріть м'якою ганчіркою. Не застосовуйте надмірної силипід час чищення. Це може спричинити появу подряпин або зміну кольору. Нерозпилюйте на виріб воду та не протирайте його мокрою ганчіркою. У жодно-му разі не використовуйте засоби для чищення скла та автомобілів, засобидля чищення промислового призначення, абразивні засоби для чищення, віск,бензол, спирт та інші засоби, які можуть пошкодити виріб і його екран.Недотримання цієї вимоги може призвести до виникнення пожежі, уражен-ня електричним струмом або пошкодження виробу (деформації, корозії чи ла-мання).
Поки пристрій підключено до розетки змінного струму, на нього постійно подається живлення,навіть якщо перемикач живлення на пристрої переведено в положення "вимкнено".
	Щоб від'єднати кабель, візьміть за штекер і вийміть його.Якщо дроти всередині кабелю живлення пошкоджено, може виникнути поже-жа.
	Перед переміщенням виробу спочатку вимкніть живлення. Потім від'єднайтекабелі живлення, кабелі антени та всі кабелі, які використовуються дляпід'єднання. Телевізор або кабель живлення може бути пошкоджено, що можепризвести до виникнення пожежі чи ураження електричним струмом.
	Переносьте та розпаковуйте виріб удвох, оскільки він важкий.Інакше можна травмуватися.
	Для очищення внутрішніх компонентів виробу раз на рік звертайтеся до сер-вісного центру.Накопичення пилу всередині може спричинити механічне пошкодження.
	Якщо виникає потреба в обслуговуванні, звертайтеся до кваліфікованих спеці-алістів. Обслуговування необхідне в разі пошкодження виробу або його части-ни, наприклад, кабелю живлення або вилки, розлиття рідини або потрапляння сторонніх предметів у виріб, впливу дощу або підвищеної вологи, порушення належної роботи або падіння.
	Якщо виріб є холодним на дотик, після його вмикання може спостерігатися не-значне мерехтіння. Це звичне явище, і воно не є ознакомю несправності.
	Екран – це високотехнологічний виріб із роздільною здатністю від двох до шес-ти мільйонів пікселів. На екрані можна побачити маленькі чорні точки та/або яскраві кольорові точки (червоні, блакитні чи зелені) з концентрацією 1 части-на на мільйон. Це не є ознакомю несправності виробу та не впливає на його ро-боту і надійність.Таке явище також спостерігається у виробах інших виробників і не передбачає заміну або повернення грошей.
	Яскравість і колір екрана можуть різнитися залежно від вашого місцезнахо-дження під час перегляду (зліва/справа/вгорі/внизу).Це характерно для екрана. Це явище не пов'язане з роботою виробу і не є ознакомю несправності.

Тривале відтворення статичного зображення на екрані (наприклад, логотипу увімкненого каналу, екранного меню, зображення із відеогри) може пошкодити його, спричинивши появу залишкового зображення. Гарантія не поширюється на пошкодження, пов'язані з цим явищем. Уникайте відображення нерухомих зображень на екрані протягом тривалого часу (2 або більше годин для рідкокристалічних дисплеїв; 1 або більше годин для плазмових панелей). Крім того, якщо тривалий час використовувати формат кадру 4:3, залишкове зображення може з'явитися на краях екрана. Таке явище також спостерігається у виробах інших виробників і не передбачає заміну або повернення грошей.

Чути шум

Звук потріскування: звук потріскування, який чути під час перегляду телепрограм або вимикання телевізора, спричинений тепловим стисненням пластмаси через зміну температури та вологості. Це звичайний звук для виробів, у яких відбувається теплова деформація. Електрична схема гуде/панель дзижчить: тихий шум виникає у схемі, яка перемикається з великою швидкістю та пропускає струм великої сили для роботи продукту. Він відрізняється залежно від виробу.

Цей звук не впливає на роботу та надійність виробу.

Перегляд 3D-зображень (лише моделі з підтримкою режиму 3D)

ПОПЕРЕДЖЕННЯ

Умови перегляду

• Час перегляду
• Під час перегляду 3D-вмісту робіть перерви на 5-15 хвилин щогодини. Тривалий перегляд 3D-вмісту може стати причиною головних болів, запаморочення, втоми або напруження очей.

Інформація для осіб, які страждають від нападів через світлочутливість і мають хронічні захворювання

• Спалахи світла або певні фігури в 3D-вмісті можуть викликати в деяких людей напади чи інші незвичні симптоми.
• Не переглядайте 3D-відео, якщо у вас нудота, ви вагітні та/або маєте хронічні захворювання, такі як епілепсія, порушення роботи серця, гіпертонія, гіпотонія тощо.
  • Переглядати 3D-вміст людям, які страждають від стереосліпоти або мають проблеми, пов'язані зі сприйняттям об'ємних зображень, не рекомендується. Під час перегляду зображення може двоїтися або можливе відчуття дискомфорту.
• Якщо ви страждаєте від косоокості, астигматизму чи погано бачите, можуть виникнути проблеми зі прийняттям глибини і швидко наступатиме втома через подвоєння зображень. Рекомендується частіше робити перерви (на відміну від дорослих, які не мають цих порушень).
• Якщо гострота зору правого ока відрізняється від гостроти зору лівого ока, перед тим як переглядати 3D-вміст, слід її перевірити.

Симптоми, які вимагають припинення перегляду 3D-вмісту або утримання від нього

• Не переглядайте 3D-вміст, якщо ви відчуваєте втому через брак сну, понаднормову працю або вживання алкоголю.
• У разі виникнення поданих нижче симптомів припиніть використання/перегляд 3D-вмісту та добре відпочиньте, поки вони не зникнуть.
• Якщо симптоми не зникають, зверніться до лікаря. До симптомів можуть належати: головний біль, біль в очах, запаморочення, нудота, сильне серцебиття, розпливчатість, відчуття дискомфорту, подвоєння зображення, проблеми зі сприйняттям зображення або втома.

УВАГА

Умови перегляду

• Відстань до екрана
- Переглядайте 3D-вміст із відстані, яка принаймні вдвічі перевищує діагональ екрана. Якщо під час перегляду 3D-вмісту ви відчуваєте дискомфорт, віддаліться від телевізора.
- Положення для перегляду
- Центр екрана має знаходитися на рівні очей, а голова має бути спрямована вперед. Інакше переглянути 3D-вміст належним чином може бути неможливо.

• Немовлята/діти молодшого віку
- Забороняється використовувати та переглядати 3D-вміст дітям до 6 років.
- Діти до 10 років можуть неадекватно реагувати та надмірно хвилюватися (наприклад, у них може виникнути бажання торкнутися екрана або застрибнути всередину), оскільки їхній зір все ще розвивається. За дітьми, які переглядають 3D-вміст, необхідно пильно стежити.
- Порівняно з дорослими, в дітей більш виражена невідповідність бінокулярного сприйняття
3D-зображень через меншу відстань між очима. Через це одне й те саме 3D-зображення вони сприйматимуть із більшою глибиною, ніж дорослі.
• Підлітки
- Підлітки до 19 років можуть гостро реагувати на 3D-вміст через його світло. Якщо вони втомлені, порадьте їм утриматися від тривалого перегляду 3D-вмісту.
- Люди похилого віку
- Для людей похилого віку 3D-ефект може бути менш помітним, ніж для молодих. Дотримуйтесь рекомендованої відстані від телевізора.

Застереження щодо використання 3D-окулярів

• Використовуйте 3D-окуляри LG. Інакше переглянути 3D-відео належним чином буде неможливо.
- Не використовуйте 3D-окуляри замість звичайних окулярів, окулярів від сонця чи захисних окулярів.
- Використання перероблених 3D-окулярів може призвести до напруження очей або спотворення зображення.
- Не зберігайте 3D-окуляри за надзвичайно низької чи високої температури. Це спричинить їх деформацію.
- 3D-окуляри ламкі і їх легко подряпати. Для чищення лінз завжди використовуйте чисту м'яку ганчірку. Будьте обережні, щоб не продряпати лінзи 3D-окулярів гострими предметами; не чистить лінзи хімічними речовинами.
- Під час перегляду тривимірного відеозображення за люмінесцентного освітлення або поблизу трихвильових ламп екран може блимати. У такому разі вимкніть світло або зменшіть його яскравість.
- Інші електронні пристрої або пристрої зв'язку потрібно вимкнути чи перемістити подалі від телевізора, оскільки вони можуть перешкоджати його роботі та належній роботі функції 3D.
- Якщо дивитися телевізор лежачи, 3D-зображення можуть виглядати темнішими або ви їх можете не побачити.

ПРИМІТКА

• Зображення може дещо відрізнятися від реального вигляду вашого телевізора.
• Екранне меню телевізора може дещо відрізнятися від зображеного у цьому посібнику.
• Доступні меню та параметри можуть відрізнятись залежно від використовуваного джерела вхідного сигналу та моделі пристрою.
• У майбутньому до цього телевізора можуть бути додані нові функції.
• Для зменшення споживання електроенергії телевізор можна перевести в режим очікування. Також для економії електроенергії телевізор слід вимикати, коли протягом певного часу його ніхто не дивитиметься.
• За рахунок зниження рівня яскравості зображення під час перегляду телепрограм можна значно зменшити споживання електроенергії та експлуатаційні витрати.

ПРОЦЕДУРА ВСТАНОВЛЕННЯ

1 Відкрийте упаковку та перевірте, чи всі складові є в комплекті.
2 Під'єднайте підставку до телевізора.
3 Під'єднайте зовнішній пристрій до телевізора.
4 Виріб має бути підключено до мережі.
Використовувати мережеві функції на телевізорі можна лише у разі підключення до мережі.(Лише для моделей із портом LAN)

ВСТАНОВЛЕННЯ ТА ПІДГОТОВКА

Розпаковування

Перевірте наявність перелічених елементів в упаковці. Якщо якогось компонента бракує, зверніться до місцевого постачальника, у якого Ви придбали виріб. Зображення в цьому посібнику можуть відрізнятись від дійсного вигляду виробу чи певного елемента.

УВАГА

• Не використовуйте неліцензійне приладдя для забезпечення безпеки та для продовження терміну використання виробу.
• На будь-які пошкодження або травми, які виникли внаслідок використання неліцензійних компонентів, гарантія не поширюється.
• На деяких моделях до екрана прикріплено тонку плівку, яку не можна знімати.

Пульт дистанційно- го керування і бата- реї (AAA)

(лише 42/50PH47**, 50/60PH66** 50/60PH67**)

(залежно від моделі) (див. стор. 21, 22)

Пульт дистанційно- го керування Magic Motion, батареї (AA)

(лише 50/60РН67**) (див. стор. 23)

Посібник користува- ча

Феритове осердя

(залежно від моделі) (див. стор. 14)

Кабель живлення Тримач для кабелю

живлення

(залежно від моделі) (див. стор. А-4)

Захисна кришка

(Лише 50РН47**, 50РН67**, 50РН66**) (див. стор. А-4)

Гвинт для встановлен- ня на столі

1шт. (Лише 42РН47**) (див. стор. 19)

M4 × 14

M5 x 16

(Лише 42РН47**) (див. стор. А-3)

Гвинт для кріплення

(Лише 50РН47**, 50/60РН67**, 50/60РН66**) (див. стор. А-3)

Кронштейн підставки

/ основа підставки (див. стор. А-3)

Ізолятор

(залежно від моделі) (див. стор. 15)

ПРИМІТКА

Комплектація виробу може дещо відрізнятися залежно від моделі.

Характеристики виробу або зміст цього посібника можуть бути змінені без попередження у зв'язку із вдосконаленням функціональності виробу.

Використання феритового осердя

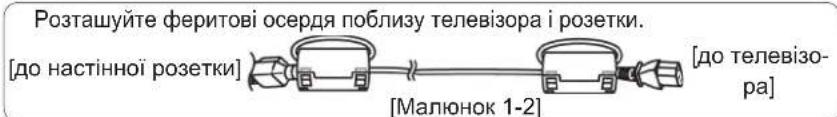

1 Феритове осердя можна використовувати для зменшення інтерференції електромагнітних хвиль у кабелі живлення. Один раз намотайте кабель живлення на феритове осердя.

Розташуйте феритові осердя поблизу розетки.

(чорне) [Поперечний переріз феритового осердя]

2 Феритове осердя можна використовувати для зменшення інтерференції електромагнітних хвиль у кабелі. Розташуйте феритове осердя поблизу телевізора.

Один раз обмотайте компонентний кабель Y, Pb, Pr, L, R навколо феритового

осердя.

[до зовнішнього при- строю]

[до телеві- зора]

[Малюнок 2-1]

Зберіть і закріпіть компонентний Y, Pb, Pr, L, R та scart кабель разом за допомогою Феритове осердя.

(чорне)

[Поперечний переріз феритового осердя]

Один раз намотайте аудіокабель комп'ютера на феритове осердя.

[Малюнок 2-3]

3 Феритове осердя можна використовувати для зменшення інтерференції електромагнітних хвиль у мережевому кабелі. Обмотайте мережевий кабель один раз навколо феритового осердя В і тричі – навколо осердя А. Розташуйте феритові осердя якомога ближче до телевізора та зовнішнього пристрою. A (сіпс) Р (сіпс)

[до телеві- зора]

[до зовнішнього пристрою]

[Поперечний переріз феритового осердя]

- Якщо у вас п'ять феритових осердь, дотримуйтеся вказівок на малюнках 1-1, 2 та 3.

- Якщо у вас шість феритових осердь, дотримуйтеся вказівок на малюнках 1-2, 2 і 3.

- Для оптимального з'єднання кабелі HDMI і пристрої USB повинні мати роз'єми зовнішньою товщиною 10 мм і шириною 18 мм. Використовуйте кабель-подовжувач, що підтримує USB 2.0, якщо USB-кабель або USB-накопичувач не підходять для USB-порту телевізора.

*A 10 MM *B 18 MM

ПРИМІТКА

- Посібник зі встановлення антенного ізолятора

- Його слід використовувати для встановлення телевізора у місцях, де є різниця напруг між телевізором і заземленням антени.

» Якщо є різниця напруг між телевізором і заземленням антени, то контакти антени можуть нагріватися і спричинити нещасний випадок.

- Можно підвищити безпеку телеперегляду, ефективно усунувши надлишок напруги з антени. Рекомендується кріплення ізолятора до стіни. Якщо його неможливо прикріпити до стіни, тоді примонтуйте його до телевізора. Постарайтеся не від'єднувати ізолятор антени після встановлення.

- Перед запуском перевірте, чи підключена антена.

Під'єднайте один кінець ізолятора до кабелю або гнізда антени, а інший до телевізора або тюнера.

"Обладнання, під'єднане до захисного заземлення будинку через електромережу або через інше обладнання, під'єднане до захисного заземлення, а також до розподільної системи за допомогою коаксіального кабелю, за деяких обставин може створювати ризик пожежі. Тому під'єднання до кабельної розподільної мережі слід здійснювати через пристрій, що забезпечує електроізоляцію нижче визначеного частотного діапазону (гальванічний ізолятор, див. EN 60728-11)."

Під час використання радіочастотного ізолятора можуть спостерігатися незначні втрати чутливості сигналу.

Приладдя, яке не входить у комплект

Приладдя, яке не входить у комплект, може бути змінено або вдосконалено без повідомлення.

Щоб придбати це приладдя, зверніться до дилера.

Це приладдя сумісне лише з певними моделями.

AG-S3**

3D-окуляри

AN-MR400

Пульт дистанційного керування Magic Motion

AN-VC4**

Камера для відеодзвінків

AN-WF100

Модуль Wi-Fi

AN-TP300

Сенсорне перо, підставка

AN-TD200

Блок бездротового зв'язку сенсорного пера

Аудіопристрій LG AN-BL***

Бездротовий IR- передавач

За допомогою сенсорного пера можна користуватися телевізором як сенсорним монітором з підключенням до ПК або без. Потрібно придбати сенсорне перо (і підставку) разом з адаптером.

Сумісність	PH47**, PH66** PH67**
AG-S3**ЗД-окуляри	•	•
AN-MR400Пульт дистанційного керування Magic Motion	•	•
AN-VC4**Камера для відеодзвінків	•	•
AN-WF100Модуль Wi-Fi	•
AN-TP300Сенсорне перо, підставка	•	•
AN-TD200Блок бездротового зв'язку сенсорного пера	•	•
Аудіопристрій LG	•	•
AN-BL***Бездротовий IR-передавач	•(залежно від моделі)	•(залежно від моделі)

Назва моделі або дизайн може змінитися у разі оновлення функцій виробу, умов виробництва або правил.

Частини та кнопки

Кнопка Опис
∅	Увімкнення або вимкнення живлення.
√	Вибір виділеного параметра меню або підтвердження введених даних.
S	Доступ до головного меню або збереження введених даних і вихід із меню.
∠	Зміна джерела вхідного сигналу.
- +	Регулювання рівня гучності.
√ ^	Почергове перемикання збережених каналів.

Піднімання та перенесення телевізора

Перш ніж піднімати чи переносити телевізор, незалежно від його типу чи розміру, прочитайте подані нижче вказівки; викладена далі інформація дозволить попередити пошкодження телевізора чи появу подряпин, а також дасть змогу безпечно транспортувати пристрій.

УВАГА

- Не торкайтеся екрана, оскільки таким чином його можна пошкодити.

• Транспортувати телевізор найкраще в коробці або пакувальних матеріалах, у яких телевізор доставлено.
• Перш ніж переносити чи піднімати телевізор, від'єднайте кабель живлення та всі інші кабелі.
• Тримайте телевізор екраном від себе, щоб не пошкодити його.

- Міцно тримайте телевізор за корпус вгорі та знизу. У жодному разі не тримайте пристрій за прозору частину, динамік чи сітку динаміка.

• Щоб перенести великий телевізор, потрібно щонайменше 2 людини.
• Переносячи телевізор у руках, тримайте його так, як показано на малюнку нижче.

• Переносьте телевізор обережно, без різких струсів і сильних вібрацій.
• Коли переносите телевізор, тримайте його вертикально, ніколи не перевертайте на бік і не нахиляйте праворуч чи ліворуч.
• Не допускайте прикладання надмірних зусиль на згинання рамки корпусу, оскільки це може спричинити пошкодження екрана.

Встановлення на столі

1 Підніміть телевізор і поставте його вертикально на столі.

- Для належної вентиляції відстань від монітора до стіни має становити не менше 10 см.

2 Під'єднайте кабель живлення до розетки.

УВАГА

- Не ставте телевізор поблизу джерел тепла, оскільки це може призвести до пожежі або інших пошкоджень.

Кріплення телевізора до столу

Телевізор можна прикріпити до столу, щоб він не впав уперед, не зазнав пошкоджень і не травмував оточуючих.

Щоб прикріпити телевізор до столу, вставте та закрутіть гвинт, який додається, в отвір на тильній стороні підставки.

(Лише 42РН47**)

- Щоб телевізор не перевернувся, його слід міцно прикріпити до підлоги або стіни, як зазначено в інструкції зі встановлення. Якщо телевізор перекинути, ним трусити чи розгойдувати, це може спричинити травмування користувача.

Регулювання кута телевізора для зручного перегляду

(Доступно не для всіх моделей.)

Щоб вибрати оптимальне положення екрана для перегляду, можна повернути телевізор у межах 20 градусів праворуч або ліворуч.

УВАГА

Регулюючи кут, будьте обережні, щоб не поранити пальці.

-Якщо притиснути руку або пальці, можна травмуватися. Якщо виріб нахилити надто сильно, він може впasti, спричинивши пошкодження або травмування.

Кріплення телевізора до стіни

(Доступно не для всіх моделей.)

1 Надійно вкрутіть гвинти з кільцями або звичайні шурупи з кронштейнами позаду телевізора.

-Якщо в отвори для гвинтів із кільцями вкручено інші гвинти, викрутіть їх.

2 Прикріпіть кронштейни до стіни за допомогою шурупів.

Кронштейни мають бути розташовані на стіні приблизно навпроти гвинтів із кільцями на задній панелі телевізора.

3 За допомогою міцного шнура прив'яжіть гвинти з кільцями до кронштейнів на стіні. Шнур має натягуватися горизонтально, перпендикулярно до стіни.

УВАГА

- Слідкуйте, щоб діти не вилазили на телевізор і не виснули на ньому.

ПРИМИТКА

- Ставте телевізор тільки на стійку та міцну підставку або шафку, яка витримає вагу телевізора. - Кронштейни, шурупи та шнури для кріплень не входять до комплекту поставки з ТВ. Якщо ви хочете придбати ці аксесуари, зверніться до локальних постачальників.

Кріплення до стіни

Обережно прикріпіть настінний кронштейн, що продається окремо, до задньої панелі телевізора, після чого надійно закріпіть його на міцній стіні, перпендикулярно до підлоги. З питань кріплення телевізора до інших будівельних матеріалів зверніться до кваліфікованого майстра. Компанія LG радить залучати до встановлення телевізора на стіні кваліфікованого спеціаліста.

Використовуйте тільки гвинти та настінні кронштейни стандарту VESA. Стандартні розміри наборів для настінного кріплення описано в таблиці нижче.

Приладдя, яке не входить у комплект (на- стінний кронштейн)

Модель	42/50PH47**50/60PH67**50/60PH66**
VESA (A x B) 400	x 400
Стандартний гвинт	M6
Кількість гвин-тів	4
Настінний кронштейн	PSW420BX

УВАГА

• Перед встановленням або перенесенням телевізора обов'язково від'єднайте кабель живлення. Недотримання цієї вимоги може призвести до ураження електричним струмом.
- Якщо встановити телевізор на стелі або похилій стіні, він може впасти та спричинити серйозні травми. Використовуйте лише настінне кріплення, рекомендоване компанією LG. Із питаннями щодо встановлення звертайтеся за місцем придбання монітора або до кваліфікованого спеціаліста.
- Не затягуйте гвинти надміру, адже це може призвести до пошкодження телевізора та втрати гарантії.
- Використовуйте тільки гвинти та настінні кріплення стандарту VESA. Гарантія на цей виріб не поширюється на будь-які пошкодження чи травми, що виникли через неналежне використання або використання невідповідного приладдя.

ПРИМИТКА

• Використовуйте гвинти, вказані у списку характеристик стандартних гвинтів VESA.
• Набір для настінного кріплення містить посібник зі встановлення та всі необхідні частини.
• Настінний кронштейн продається окремо. Додаткове приладдя можна придбати в місцевого дилера.
• Залежно від настінного кріплення довжина гвинтів може відрізнятися. Використовуйте гвинти належної довжини.
• Детальніше читайте в посібнику, що додається до настінного кронштейна.

ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

Якщо з'являється повідомлення "Батарея пульта ДК Magic Motion розрядилася. Замініть батарею.", замініть батарею.

У цьому посібнику описано кнопки пульта дистанційного керування.

Уважно прочитайте цей посібник і використовуйте телевізор належним чином.

Для заміни батарей відкрийте кришку відсіку для батарей, замініть батареї (1,5 В

AAA), вставляючи їх з урахуванням полярності (позначки ④ та воередині відсіку) і закрийте кришку відсіку.

Щоб вийняти батареї, виконайте ті самі дії у зворотному порядку.

УВАГА

- Не використовуйте одночасно старі та нові батареї, інакше можна пошкодити пульт дистанційного керування.

Натискаючи кнопки, спрямовуйте пульт дистанційного керування на сенсор дистанційного керування на телевізорі.

(лише PH47**, PH66**) (залежно від моделі)

(лише PH67**) (залежно від моделі)

ФУНКЦІЇ КНОПОК НА ПУЛЬТІ ДИСТАНЦІЙНОГО КЕРУВАННЯ MAGIC MOTION

Якщо з'являється повідомлення "Батарея пульта ДК Magic Motion розрядилася. Замініть батарею.", замініть батарею.

Для заміни батарей відкрийте кришку відсіку для батарей, замініть батареї (1,5 В, АА), вставляючи їх із урахуванням полярності (позначки іта өсередині відсіку) і закрийте кришку відсіку. Натискаючи кнопки, спрямовуйте пульт дистанційного керування на сенсор дистанційного керування на телевізорі.

Щоб вийняти батареї, виконайте ті самі дії у зворотному порядку.

- Не використовуйте одночасно старі та нові батареї, інакше можна пошкодити пульт дистанційного керування.

(ЖИВЛЕННЯ)

Увімкнення та вимкнення живлення телевізора.

BACK

Повернення до попереднього рівня.

Wheel(OK)

Вибір пункту чи параметра меню та підтвердження вибору. Почергове перемикання збережених каналів.

Якщо натиснути одну з навігаційних кнопок під час керування вказівником на екрані, вказівник зникне і "чарівним" пультом дистанційного керування можна

буде користуватися як звичай- ним пультом.

Щоб знову викликати вказівник, потрусіть "чарівним" пультом вправо-вліво.

Перегляд 3D-відео.

(радіочастотний передавач)

Навігаційні кнопки

(вгору/донизу/ліворуч/праворуч) Переміщення пунктами меню та параметрами.

SMART

Доступ до меню Smart Home.

Розпізнавання голосу (залежно від моделі)

123/Q.MENU

Вибір меню швидкого доступу. Доступ до функції "Універсальний пульт". (Ця функція доступна не в усіх країнах.)

Регулювання рівня гучності. ^Р∨

Перегляд збережених про- грам або каналів.

(Повне вимкнення звуку) Повне вимкнення звуку.

Розпізнавання голосу (залежно від моделі)

Для користування функцією розпізнавання голосу потрібне підключення мережі.

Успішність розпізнавання може змінюватися залежно від особливостей конкретного користувача (голосу, вимови, інтонації чи швидкості мови) та оточення (сторонніх шумів та гучності звуку телевізора).

1. Натисніть кнопку розпізнавання голосу.
2. Коли зліва на екрані телевізора з'явиться вікно індикації голосу, скажіть, що ви хочете.

- Якщо говорити надто швидко або надто повільно, розпізнання голосу може бути неможливе.

• Використовуйте пульт ДК Magic не далі, аніж за 10 см від обличчя.

Реєстрація пульта дистанційного керування Magic Motion

Необхідно спарувати (зареєструвати) пульт ДК Magic Motion з телевізором, інакше він не працюватиме.

Реєстрація пульта дистанційного керування Magic Motion

1 Для автоматичної реєстрації увімкніть телевізор і натиснітьКоліщатко (ОК).Після завершення реєстрації на екрані з'явиться відповідне повідомлення.2 Якщо реєстрація пройшла невдало, вимкніть телевізор і увімкніть знову, тоді натиснітьКоліщатко (ОК), щоб завершити реєстрацію.

Повторна реєстрація пульта дистанційного керування Magic Motion

BACKSMART

1 Натисніть і утримуйте кнопкиBACKSMART віродовж 5 секунд для переналаштування, а тоді виконайте реєстрацію згідно з вказівками розділу “Реєстрація пульта дистанційного керування Magic Motion”.2 Щоб перереєструвати пульт ДК Magic Motion, натисніть і утримуйте кнопкуBACKпродовж 5 секунд, спрямувавши пульт на телевізор. Після завершення реєстрації на екрані з'явиться відповідне повідомлення.

Використання пульта дистанційного керування Magic Motion

1 Якщо вказівник зникне,легенько перемістіть пульт вліво або вправо. Після цього він автоматично з'явиться на екрані.» Вказівник зникне через деякий час, якщо його не використовувати.2 Вказівник можна переміщати, якщо спрямувати приймач пульта ДК на телевізор, а тоді перемістити пульт вліво, вправо, вгору або вниз.» Якщо вказівник не працює належним чином, залиште пульт дистанційного керування на 10 секунд, перш ніж використовувати його знову.

Застереження під час використання пульта дистанційного керування Magic Motion

Використовуйте пульт дистанційного керування в межах максимально допустимої відстані (10 м). Якщо пульт ДК використовується на більшій відстані або якщо на шляху сигналу є перешко-ди, це може призвести до втрати зв'язку.

Втрата зв'язку може статися й через пристрої, розташовані поруч. Електричні пристрої, наприклад мікрохвильова піч або пристрій, підключений до бездротової локальної мережі, можуть створювати перешкоди, оскільки вони використовують такий самий діапазон частот (2,4 ГГц), що й пульт дистанційного керування Magic Motion.

Після падіння чи сильного удару пульт дистанційного керування Magic Motion може зазнати пошкодження або не буде працювати належним чином.

Під час використання пульта дистанційного керування Magic Motion слідкуйте, щоб не вдарити ним об меблі чи не травмувати людей поблизу.

Виробник і спеціаліст зі встановлення не забезпечують засобів гарантії безпеки користувачів, оскільки цей бездротовий пристрій має здатність генерувати електромагнітне випромінювання.

Точку доступу найкраще розташовувати на відстані більше 1 метра від телевізора. Якщо точку доступу розташовано на відстані менше

1 метра від телевізора, вона може створювати частотні перешкоди для роботи пульта дистанційного керування Magic Motion.

ВИКОРИСТАННЯ ПОСІБНИКА КОРИСТУВАЧА

Посібник користувача спрощує доступ до детальної інформації про телевізор.

1 Натисніть кнопку SMART для доступу до меню Smart Home.
2 Виберіть пункт Посібник користувача і натисніть коліщатко (ОК).

Посібник користувача

1 Опис вибраного меню.
Переходити від одної сторінки до іншої можна за допомогою кнопки ^/√.
2 Переміщення до вибраного меню безпосередньо з посібника користувача.

ПРИМІТКА

- Перейти до посібника користувача можна також за допомогою кнопки (Посібник користувача) на пульті дистанційного керування. (лише PH47**, PH66**)

1 Відображення поточної програми, що переглядається, або екрана джерела вхідного сигналу.
2 Вибір потрібної категорії.
3 Вибір потрібного пункту. Переходити від одної сторінки до іншої можна за допомогою кнопки ^/√.
4 Пошук опису потрібної функції з покажчика.
5 Надання детальної інформації про функції телевізора LG Smart TV у разі підключення Інтернету.(Ця функція може бути недоступною залежно від країни/мови.)

ОБСЛУГОВУВАННЯ

Чищення телевізора

Для забезпечення найкращої роботи пристрою та для продовження терміну його використання рекомендовано регулярно чистити телевізор.

УВАГА

• Обов'язково спершу вимкніть телевізор, вийміть штепсель кабелю живлення з розетки та від'єднайте всі інші кабелі.
• Якщо ви не використовуєте телевізор тривалий час, вийміть штепсель кабелю живлення з розетки, щоб попередити виникнення можливих пошкоджень під час грози або стрибків напруги в електромережі.

Екран, рамка, корпус і підставка

• Витираючи пил або незначні забруднення, використовуйте суху, чисту та м'яку ганчірку.
• Щоб усунути значніші забруднення, витирайте поверхню м'якою ганчіркою, змоченою у чистій воді або розчині м'якого миючого засобу. Після цього одразу витирайте поверхню сухою ганчіркою.

УВАГА

• Не торкайтеся екрана, оскільки таким чином його можна пошкодити.
• Не притискайте, не тріть і не вдаряйте поверхню екрана нігтями чи гострими предметами, оскільки її можна подряпати, що призведе до спотворення зображення.
• Не використовуйте хімічні речовини, оскільки вони можуть пошкодити виріб.
• Не розпилюйте рідини на поверхню виробу. Якщо всередину телевізора потрапить вода, це може спричинити пожежу, ураження електричним струмом або пошкодження телевізора.

Кабель живлення

Регулярно витирайте пил і бруд, що збирається на кабелі живлення.

УСУНЕННЯ НЕСПРАВНОСТЕЙ

Проблема Вирішення
Не вдається керувати телевізором за допомогою пульта дистанційного керування.	Перевірте сенсор пульта дистанційного керування на виробі та спробуйте ще раз.Усуньте будь-які перешкоди між пультом дистанційного керування та телевізором.Перевірте ресурс батарей та їх належне розташування (Ідо , Єдо).
Немає зображення та звуку.	Перевірте, чи виріб увімкнено.Перевірте під'єднання кабелю живлення до розетки на стіні.Перевірте, чи справна розетка, під'єднавши до неї інші пристрої.
Телевізор раптово вимикається.	Перевірте налаштування режиму управління живленням. Може відбуватись збій подачі живлення.Перевірте, чи увімкнено функцію автоматичного вимкнення в меню налаштування часу.Якщо увімкнений телевізор не отримує сигналу, він автоматично вимкнеться через 15 хвилин бездіяльності.
У разі під'єднання до роз'єму PC (HDMI DVI) відображається повідомлення“Немає сигналу” або“Неправильний формат сигналу”.	Вимкніть і увімкніть телевізор за допомогою пульта дистанційного керування.Знову під'єднайте кабель HDMI.Перезавантажте комп’ютер з увімкненим телевізором.

НАЛАШТУВАННЯ ЗОВНІШНЬОГО ПРИСТРОЮ КЕРУВАННЯ

Для отримання інформації про зовнішній пристрій керування відвідайте веб-сайт www.lg.com

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

(лише 50/60РН67**)

Технічні характеристики модуля бездротової локальної мережі (TWFM-B006D)
Стандарт IEEE802.11a/b/g/n
Частотний діапазон	2400-2483,5 МГц5150-5250 МГц5725-5850 МГц (Не для ЄС)
Вихідна потужність(макс.)	802.11a: 11 дБм802.11b: 14 дБм802.11g: 10.5 дБм802.11n – 2,4 ГГц: 11 дБм802.11n – 5 ГГц: 12.5 дБм
Технічні характеристики модуля Bluetooth (BM-LDS401)
Стандарт Bluetooth 3.0
Частотний діапазон 2400-2483,5 МГц
Вихідна потужність (макс.) 10 дБм або менше
У•різних країнах використовуються різні діапазони каналів. Користувач не може змінювати чи регу-лювати робочу частоту. Цей пристрій налаштовано відповідно до таблиці регіональних частот.С Є 0197 Ⓖ

(лише 42/50РН47**, 50/60РН66**)

Технічні характеристики модуля Bluetooth (BM-LDS401)
Стандарт Bluetooth 3.0
Частотний діапазон 2400-2483,5 МГц
Вихідна потужність (макс.) 10 дБм або менше
СЕ 0197

|

Data Мин.: 0 — Макс.: 14

11. Экрандык мэзірді тандау (пәрмен: к і)

1. Екпін пәрмені (Пәрмен: т а)

Data 02 : Kipic кезі (Аналогтык) - 00 : Жерусті теледидары (ATV) - 80 : Кабельді теледидар (CATV)

- 10 : Жерусті теледидары (DTV)

- 20 : Жерусті радиосы (Radio)

- 40 : Жерсерік теледидары (SDTV)

- 50 : Жерсерік радиосы (S-Radio)

- 90 : Кабельді теледидар (CADTV)

- a0 : Кабельді радио (CA-Radio)

-Жерүсті (ATV) : 02\~45 (Ондык: 2 \~ 69)

- Кабель (CATV) : 01, 0E\~7D (Ондык : 1, 14\~125)

[Data 01 \~ 04]: Мажор/минор арна нөмірі

Data 05: Кіріс кезі (Аналогтык)

- 00 : Жерүсті теледидары (ATV)

- 01 : Кабельді теледидар (CATV)

Data 00: xx (Бәрібір)

[Data 01][Data 02]: Мажор арна нөмірі

Data 04: Темен байтты арна деректері

Деректер 05 :Кіріс кезі (Сандык)

- 02 : Жерусті теледидары (DTV)

- 06 : Кабельді теледидар (CADTV)

Data 00: xx (Бәрібір)

[Data 01][Data 02]: Мажор арна нөмірі

Data 04: Темен байтты арна деректері

Data 05 : Kipic кезі (Жапония ушін сандык/жерсерік)

- 02 : Жерүсті теледидары (DTV)

- 07 : BS (Жерсерік таратуы)

Data 00 = Физикалыкты білмеймін = 00

Data 05 = Жерсерік BS теледидары = 07

Барлығы = ma 00 00 00 1E 00 00 07

00 : Off (Өшірулі)
01: косулы

НАЛАШТУВАННЯ ЗОВНІШНЬОГО ПРИСТРОЮ КЕРУВАННЯ

Уважно прочитайте цей посібник, перш ніж вмикати пристрій, і збережіть посібник для довідки у майбутньому.

КОДИ КНОПОК

Ця функція доступна лише в окремих моделях.

Код(гекса)	Функція ПРИМІТКА		Код(гекса)	Функція ПРИМІТКА
00CH	+, PR +	Кнопка на пульті ДК	44OK	/ Enter (Ввід)	Кнопка на пульті ДК
01CH	-, PR -	Кнопка на пульті ДК	45	Q.Menu( Меню швидкого доступу)	Кнопка на пульті ДК
02	Volume +(Збільшення гучності)	Кнопка на пульті ДК	4CList	(Список), -	Кнопка на пульті ДК
03	Volume -(Зменшення гучності)	Кнопка на пульті ДК	5BExit	(Вийти)	Кнопка на пульті ДК
06	> (Кнопка зі стрілкою /Права кнопка)	Кнопка на пульті ДК	61Синій		Кнопка на пульті ДК
07	< (Кнопка зі стрілкою /Ліва кнопка)	Кнопка на пульті ДК	63Жовта		Кнопка на пульті ДК
08Живлення		Кнопка на пульті ДК	71Зелений		Кнопка на пульті ДК
09Mute		Кнопка на пульті ДК	72Червоний		Кнопка на пульті ДК
0BInput (Вхід)		Кнопка на пульті ДК	79	Ratio (Формат) / (Aspect Ratio) Форма екрану	Кнопка на пульті ДК
0FTV,	TV/RAD	Кнопка на пульті ДК	7АПосібник користувача		Кнопка на пульті ДК
10 - 19	Кнопки з цифрами від 0 до 9	Кнопка на пульті ДК	7CHome (Головне меню)		Кнопка на пульті ДК
1A	Q.View / Flashback(Швидкий перегляд /Ретроспектива)	Кнопка на пульті ДК	7E Simplink		Кнопка на пульті ДК
1E	FAV (Вибраний канал)	Кнопка на пульті ДК	8E	►► (Прокручування вперед)	Кнопка на пульті ДК
20	Text (Текст) /Teletext (Телетекст)	Кнопка на пульті ДК	8F	◄◄ (Прокручування назад)	Кнопка на пульті ДК
21	T. Opt(Параметр телетексту)	Кнопка на пульті ДК	AA	Інформація	Кнопка на пульті ДК
28	Return (Повернутися ) /BACK (НАЗАД)	Кнопка на пульті ДК	A9Довідник програм		Кнопка на пульті ДК
39	Caption/Subtitle(Субтитри)	Кнопка на пульті ДК	B0► (Відтворення)		Кнопка на пульті ДК
40	Λ (Кнопка зі стрілкою /Курсор вгору)	Кнопка на пульті ДК	B1	■ (Стоп)	Кнопка на пульті ДК
41	V (Кнопка зі стрілкою /Курсор вниз)	Кнопка на пульті ДК	BA	II (Утримання кадру/Пов іль не відт ворення/ Пауза)	Кнопка на пульті ДК
42	My Apps(Мої програми)	Кнопка на пульті ДК	DC	3D	Кнопка на пульті ДК
43	Menu (Меню) /Settings(Налаштування)	Кнопка на пульті ДК

НАЛАШТУВАННЯ ЗОВНІШНЬОГО ПРИСТРОЮ КЕРУВАННЯ

- Зображення може дещо відрізнятися від реального вигляду вашого телевізора.

З'єднайте вхідний роз'єм UC-232A/RS-232C із зовнішнім пристроєм керування (наприклад, комп'ютером або системою управління аудіовідеосигналами), щоб керувати функціями пристроюзовні.

Примітка. Існує кілька способів підключення телевізора залежно від порта, що підтримується моделлю.

* Слід пам'ятати, що не всі моделі підтримують такі способи з'єднання.
* Кабель не додається.

UC-232A i3 USB-кабелем

Тип USB

RS-232C із кабелем RS-232C (традиційний)

Тип телефонного роз'єму

- Таке з'єднання можна використовувати лише для таких моделей: 55/47/39LN5450-UA, 55/50/47/42LN5400-UA, 42/39/32LN5300-UA та 37/32LN530B-UA. Для інших моделей використовуйте для з'єднання роз'єм USB.

- Таке з'єднання можна використовувати лише для таких моделей:50/60PN6500-UA, 50/60PN5300-UF, та 42/50PN4500-UA. Для інших моделей використовуйте для з'єднання роз'єм USB.

Встановити ID

Встановлення ідентифікатора (ID). Дивіться "Таблицю відповідності даних" на стор.10

1 Щоб перейти до основних меню, натисніть кнопку SETTINGS.
2 За допомогою навігаційних кнопок виберіть потрібний ПАРАМЕТРИ і натисніть ОК.
3 За допомогою навігаційних клавіш перейдіть до пункту ВСТАНОВИТИ ID та натисніть OK.
4 Прокрутіть ліворуч або праворуч, щоб вибрати ідентифікаційний номер, після чого натисніть ЗАКРИТИ. Діапазон налаштування: від 1 до 99.
5 Після завершення налаштування натисніть кнопку EXIT.

Параметри обміну даними

• Швидкість передачі даних: 9600 біт/с (UART)
• Довжина пакета даних: 8 біт
- Парність: ні

• Стоповий біт: 1 біт
• Код зв'язку: код ASCII
• Використовуйте зворотний кабель.

Довідковий перелік команд

(залежно від моделі)

	COMMAND1	COMMAND2	DATA(у шістнадцятковій системі)		COMMAND1	COMMAND2	DATA(у шістнадцятковій системі)
01. Вимкнення живлення	к а 00			13. Баланс	к т 00 - 64
02. Формат зображення	к с (див.стор.6)			14. Температура кольору	х у 00 - 64
03. Вимкнення зображення на екрані	к д(див. стор.6)			15. Режим ISM(тільки для телевізорів із плазмовим екраном)	jp		(див. стор.8)
04. Вимкнення звуку	к е 00 - 01			16. Енергозбереження	jq00 - 05
05. Регулювання гучності	к f00 - 64			17. Команда настройки каналів	m	a	(див. стор.8)
06. Контраст	к g 00 - 64			18. Програма (Додати/Пропустити)-PAL, Канал (Додати/Видалити)-ATSC	m b 00 - 01
07. Яскравість	к h 00 - 64	19. Кнопка м с Код кнопки
08. Колір	к i	00 - 64		20. Керування підсвічуванням Керування підсвічуванням панелі.	m g 00 - 64
09. Відтінок	к j	00 - 64		21. Вибір вхідного сигналу для головного зображення	х b (див. стор.10)
10. ЧІТКІСТЬ	к к 00 - 32			22. 3D(тільки для 3D-моделей)	х t (див. стор.11)
11. Вибір меню	к l	00 - 01		23. Розширений 3D (тільки для моделей із підтримкою режиму 3D)	х v (див. стор.11)
12. Пульт дистанційного керування Режим блокування	к m	00 - 01

* Примітка. Під час виконання USB-операцій, наприклад DivX або EMF, усі команди, окрім "живлення" (ка) та "клавіші" (mc), заблоковані та обробляються як NG.

Протокол передавання / отримання

Передавання

[Command 1] : перша команда керування телевізором (j, k, m або x).

[Command 2] : друга команда керування телевізором.

[Set ID] : можна встановити ідентифікатор пристрою, щоб вибрати потрібний ідентифікатор екрана в меню параметрів. Діапазон налаштування: від 1 до 99. Якщо як значення [Set ID] вибрано "0", тоді контролюватиметься кожен підключений пристрій.

Встановлений ідентифікатор відображається як десяткове число (від 1 до 99) у меню і як число у шістнадцятковому форматі (від 0x0 до 0x63) у протоколі передачі/отримання.

[DATA] : передача значень командних даних (у шістнадцятковій системі). Для зчитування стану команди передається значення "FF".

[Cr] : повернення каретки ASCII-код "0x0D"

[ ] : "пробіл", код ASCII (0x20)

ОК Підтвердження

[Command2][ ][Set ID][ ][OK][Data][x]

* Телевізор передає сигнал АСК (підтвердження) на основі цього формату, коли отримує нормальні дані. У цей момент, якщо команда передбачає зчитування даних, він вказує дані свого поточного стану. Якщо команда надходить у режимі запису даних, він повертає дані комп'ютера.

Підтвердження помилки

[Command2][ ][Set ID][ ][NG][Data][x]

* Телевізор передає сигнал АСК (підтвердження) на основі цього формату, коли отримує неправильні дані від недіючих функцій або в разі помилки зв'язку.

Data 00: недопустимий код

* Команди можуть працювати по-різному залежно від моделі та сигналу.

01. Живлення (команда: к а)

▶ Керування вимкненням живлення пристрою.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Data 00 : вимкнути живлення

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

▶ Відображення стану увімкнення живлення.

(Працює лише, якщо телевізор увімкнений)

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

Data 01: увімкнути живлення

* Подібним чином, якщо інші функції передають дані "0xFF" на основі цього формату, зворотні дані підтвердження несуть інформацію про стан кожної функції.

02. Формат зображення (команда: к с) (розмір основного зображення)

▶ Регулювання формату зображення. (Формат основного зображення)

Налаштувати формат можна також у пункті Aspect Ratio (Формат екрану) у меню "Q.MENU" або в меню PICTURE (ЗОБРАЖЕННЯ).

Передавання [k][c][ ][Set ID][ ][Data][Cr]

Data 01: звичайний екран(4:3)

02: широкий екран(16:9)

04: Масштаб

05: Масштаб 2(Латинська Америка окрім лише Колумбії)

06: Встановлений програмою/Оригінал

07 : 14:9(лише Європа, Азія Близький Схід, Китай, Гонконг, Японія)

09 : Сканування

0В : Широкий екран(лише Європа, Тайвань, Азія Близький Схід, Китай, Гонконг, Колумбія)

10-1F: Масштаб екрану від 1 до 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Для перегляду зображення з комп'ютера вибирайте формат 16:9 або 4:3.
* У режимі цифрового ТБ/HDMI/компонентного сигналу (високої роздільної здатності) доступна функція Just Scan (Тільки сканування).
* Робота в режимі широкого екрану може відрізнятися в різних моделях і повністю підтримується для цифрового ТБ та частково для ATV.

03. Вимкнення зображення на екрані (команда: k d)

▶ Увімкнення/вимкнення зображення на екрані.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data 00: функцію вимкнення зображення на екрані вимкнено (зображення не вимкнено) Функцію вимкнення відео вимкнено

01: функцію вимкнення зображення на екрані увімкнено (зображення вимкнено)

10: функцію вимкнення відео увімкнено

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* Якщо увімкнено лише функцію вимкнення відео, на телевізорі відображатиметься екранне меню. Проте якщо увімкнено функцію вимкнення зображення на екрані, екранне меню не відображатиметься.

04. Вимкнення звуку (команда: к е)

▶ Увімкнення/вимкнення звуку. Управляти звуком також можна за допомогою кнопки MUTE на пульті дистанційного управління.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Data 00: функцію вимкнення звуку увімкнено (звук вимкнено)

01: функцію вимкнення звуку вимкнено (звук увімкнено)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Регулювання гучності (команда: k f)

▶ Регулювання рівня гучності. Регулювати гучність можна також за допомогою кнопок регулювання гучності на пульті дистанційного керування.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data від 00 до 64 * Див. "Таблицю відповідності даних". Див. стор. 10

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Контрастність (команда: k g)

▶ Налаштування контрастності зображення. Чіткість також можна відрегулювати в меню PICTURE (ЗОБРАЖЕННЯ).

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data від 00 до 64 * Див. "Таблицю відповідності даних". Див. стор. 10

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Яскравість (команда: k h)

▶ Налаштування яскравості зображення. Яскравість також можна відрегулювати в меню PICTURE (ЗОБРАЖЕННЯ).

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data від 00 до 64 * Див. "Таблицю відповідності даних". Див. стор. 10

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Колір (команда: k i)

▶ Налаштування кольору зображення.

Колір також можна відрегулювати в меню PICTURE (ЗОБРАЖЕННЯ).

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Data від 00 до 64

* Див. "Таблицю відповідності даних". Див. стор. 10

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

09. Відтінок (команда: k j)

▶ Налаштування відтінку зображення.

Відтінок також можна відрегулювати в меню ЗОБРАЖЕННЯ.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data від червоний: 00 до зелений: 64

* Див. "Таблицю відповідності даних". Див. стор. 10

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Чіткість (команда: k k)

▶ Налаштування чіткості зображення.

Чіткість також можна відрегулювати в меню ЗОБРАЖЕННЯ.

* Див. "Таблицю відповідності даних". Див. стор. 10

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. Вибір екранного меню (команда: k l)

▶ Увімкнення/вимкнення екранних меню в режимі віддаленого управління телевізором.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data 00: екранне меню не 01: екранні меню увімкнено відображатиметься

Ack [I][ ][Set ID][ ][OK/NG][Data][x]

12. Режим блокування кнопок на пульті дистанційного керування (команда: k m)

▶ Блокування кнопок пульта дистанційного керування та кнопок на передній панелі телевізора.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data 00 : вимкнути 01 : увімкнути блокування блокування

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Якщо ви не користуєтеся пультом дистанційного керування, скористайтеся цим режимом.
Після увімкнення/вимкнення основного живлення, блок дистанційного керування розблоковується.
* У режимі очікування, коли увімкнено блокування кнопок, телевізор не вдасться увімкнути кнопкою живлення на пульті дистанційного керування і локальною кнопкою.

▶ Регулювання балансу каналів.

Також баланс можна налаштувати за допомогою меню AUDIO (ЗВУК).

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Data від 00 до 64

* Див. "Таблицю відповідності даних". Див. стор. 10

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

▶ Регулювання температури кольору. Температуру кольору можна також відрегулювати в меню PICTURE (ЗОБРАЖЕННЯ).

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Data від 00 до 64

* Див. "Таблицю відповідності даних". Див. стор. 10

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

1. Метод ISM (команда: j p) (тільки для плазмових телевізорів)

▶ Керування методом ISM. Метод ISM можна налаштувати в меню ПАРАМЕТРИ.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Data 02: Орбітер

08: Звичайний

20: Colour Wash

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

1. Енергозбереження (команда: j q)

▶ Для зменшення споживання живлення телевізором. Налаштування "Енергозбереження" можна також відрегулювати в меню PICTURE (ЗОБРАЖЕННЯ).

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Data

00: вимкнено

01:Мінімальний

02 : Середній

03:Максимальний

04 : Автоматично

05 : Вимк. екрану

* (залежно від моделі)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

1. Команда настройки каналів (команда: m a)

* Ця команда може працювати по-різному залежно від моделі та сигналу.

* Лише для моделі PAL/DVB

▶ Виберіть канал для наступного фізичного номера.

Transmission [m][a][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][Cr]

* Модель з підтримкою PAL (аналоговий наземний/кабельний) (Європа, Азія Близький Схід, Китай, Гонконг)

[Data 00][Data 01] Дані каналу

Data 00 : дані каналу (старший байт)

Data 01 : дані каналу (молодший байт) від - 00 00 до 00 С7 (Десяткова: 0 - 199)

Data 02: Джерело вхідного сигналу (аналоговий)

- 00 : Наземне ТБ (ATV)

- 80 : Кабельне ТБ (CATV)

* Модель із підтримкою DVB (цифрове наземне/кабельне/супутникове) (Європа, Азія Близький Схід, Колумбія, Тайвань, Китай, Гонконг)

[Data 00][Data 01] Дані каналу

Data 00 : високі дані каналу

Data 01 : низькі дані каналу від - 00 00 до 27 0F (Десяткова: 0 - 9999)

Data 02 : Джерело вхідного сигналу (цифровий)

- 10 : Наземне ТБ (DTV)

- 20 : Наземне радіо (Радіо)

- 40 : Супутникове ТБ (SDTV)

- 50 : Супутникове радіо (S-Radio)

- 90 : Кабельне ТБ (CADTV)

- a0 : Кабельне Радіо (CA-Radio)

* Приклади команди налаштування:

1. Налаштування аналогового наземного каналу 10 (PAL). Set ID (Встановити ідентифікатор) = Уси = 00 Data 00 та 01 = Дані каналу 10 = 00 0a Data 02 = Аналогове наземне ТБ = 00 Результат = ma 00 00 0a 00

2. Налаштування цифрового наземного каналу 01 (DVB-T). Set ID (Встановити ідентифікатор) = Уси = 00 Data 00 та 01 = Дані каналу 1 = 00 01 Data 02 = Цифрове наземне ТБ = 10 Результат = ma 00 00 01 10

3. Налаштування супутникового каналу 1000 (DVB-S). Set ID (Встановити ідентифікатор) = Уси = 00 Data 00 та 01 = Дані каналу 1000 = 03 E8 Data 02 = Цифрове супутникове ТБ = 40 Результат = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01][Data 02][x] [a][ ][Set ID][ ][NG][Data 00][x]

* Лише для моделі NTSC/ATSC

▶ Щоб налаштувати канал на такий фізичний/основний/вторинний номер.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Цифрові канали мають фізичний, основний і вторинний номер каналу. Фізичний номер – це фактичний номер цифрового каналу,

основний – це номер, до якого слід закріпити канал,, а вторинний – це субканал. Оскільки тюнер ATSC автоматично закріпляє канал до основного номера, фізичний номер не потрібний під час надсилання команди.

* Модель з підтримкою NTSC (аналоговий наземний/кабельний)

(Північна/Латинська Америка, Південна Корея, Тайвань)

Data 00: фізичний номер каналу

- Наземний (ATV): 02-45 (Десяткова: 2 - 69)

- Кабельний (CATV) : 01, 0E-7D (Десяткова: 1, 14-125)

[Data 01 \~ 04]: основний/вторинний номер каналу

Data 01 та 02: xx (немає значення)

Data 03 та 04: xx (немає значення)

Data 05: Джерело вхідного сигналу (аналоговий)

- 01 : Кабельне ТБ (САТВ)

* Модель із підтримкою ATSC (цифрове наземне/кабельне)

(Північна Америка, Південна Корея)

Data 00: xx (немає значення)

[Data 01][Data 02]: основний номер каналу

Data 01: дані каналу (старший байт)

Data 02: дані каналу (молодший байт)

від - 00 01 до 27 0F (Десяткова: 1 - 9999)

[Data 03][Data 04]: вторинний номер каналу

Data 03: дані каналу (старший байт)

Data 04: дані каналу (молодший байт)

Data 05 : Джерело вхідного сигналу (цифровий)

- 02 : Наземне ТБ (DTV)

- 06 : Кабельне ТБ (CADTV)

Для основного і вторинного доступні два байти, зазвичай використовується лише другий байт.

* Приклади команди налаштування:

1. Налаштування аналогового кабельного каналу 35 (NTSC).

Set ID (Встановити ідентифікатор) = Уси = 00

Data 01 та 02 = Немає основного = 00 00

Data 03 та 04 = Немає вторинного = 00 00

Data 05 = Аналогове наземне кабельне ТБ = 01

Усього = ma 00 23 00 00 00 00 01

1. Налаштування цифрового наземного каналу 30-3 (ATSC).

Set ID (Встановити ідентифікатор) = Уси = 00

Data 00 = Невідомий фізичний = 00

Data 01 та 02 = Головний - 30 = 00 1E

Data 03 та 04 = Вторинний - 3 = 00 03

Data 05 = Цифрове наземне ТБ = 22

Усього = ма 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01][Data 02][Data 03][Data 04]

[Data 05]

[a][ ][Set ID][ ][NG][Data 00][x]

* Лише для моделі ISDB

▶ Щоб налаштувати канал на такий фізичний/основний/вторинний номер.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Модель із підтримкою ISDB (цифрове наземне/кабельне/супутникове)

(Латинська Америка, окрім Колумбії, Японії)

Data 00: xx (немає значення)

[Data 01][Data 02]: основний номер каналу

Data 01: дані каналу (старший байт)

Data 02: дані каналу (молодший байт)

від - 00 01 до 27 0F (Десяткова: 1 - 9999)

[Data 03][Data 04]: вторинний/допоміжний номер каналу (немає значення для супутникового)

Data 03: дані каналу (старший байт)

Data 04: дані каналу (молодший байт)

Data 05 : Джерело вхідного сигналу (цифровий/супутниковий для Японії)

- 02 : Наземне ТБ (DTV)

- 07: BS (супутник трансляції)

- 08: CS1 (Супутник зв'язку 1)

- 09: CS2 (Супутник зв'язку 2)

* Приклади команди налаштування:

1. Налаштування цифрового наземного каналу 17-1 (ISDB-T).

Set ID (Встановити ідентифікатор) = Уси = 00

Data 00 = Невідомий фізичний = 00

Data 01 та 02 = Головний - 17 = 00 11

Data 03 та 04 = Вторинний/Допоміжний - 1 = 00 01

Data 05 = Наземне ТБ = 02

Усього = ma 00 00 00 11 00 01 02

1. Налаштування на канал 30 BS (ISDB-BS).

Set ID (Встановити ідентифікатор) = Уси = 00

Data 00 = Невідомий фізичний = 00

Data 01 та 02 = Головний - 30 = 00 1E

Data 03 та 04 = Немає значення = 00 00

Data 05 = Супутникове ТБ BS = 07

Усього = ma 00 00 00 1E 00 00 07

* Ця функція відрізняється у різних моделях.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01][Data 02][Data 03][Data 04] [Data 05]

[a][ ][Set ID][ ][NG][Data 00][x]

1. Додавання/пропускання програми (команда: m b)

* Лише для моделі PAL/DVB

▶ Встановлення стану пропускання для поточного каналу.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Значення 00: Пропустити 01: Додати

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

Додавання/пропускання каналу (команда: m b)

* Лише для моделі NTSC/ATSC/ISDB

▶ Додавання або видалення каналів.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00: Дані про видалення Data 01: Додавання каналу каналу

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

1. Кнопка (Команда: m c)

▶ Надсилання коду кнопки з пульта дистанційного керування.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

1. Керування підсвічуванням (Команда: m g)

* Для РК-телевізорів / світлодіодних телевізорів

▶ Керування підсвічуванням.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data від 00 до 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Керування підсвічуванням панелі (Команда: m g)

* Для телевізорів із плазмовим екраном

▶ Керування підсвічуванням панелі

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data від 00 до 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Вибір вхідного сигналу (Команда: x b)

(Вхідний сигнал основного зображення)

▶ Вибір джерела вхідного сигналу для основного зображення.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Data

00: DTV 01: CADTV

02: Супутникове DTV 10: ATV

ISDB-BS (Япония)

* Ця функція залежить від моделі та сигналу.

\* Таблиця відповідності даних

00: Крок 0

1. 3D (команда: x t) (тільки моделі із підтримкою режиму 3D) (Залежно від моделі)

▶ Зміна режиму 3D на телевізорі.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

Data Структура

[Data 00] 00:3D увімкнено

01: 3D вимкнено

02: 3 3D y 2D

03: 3 2D y 3D

[Data 01] 00 : Верх і низ

01: поруч по горизонталі

02: шахова дошка

03: серія кадрів

04: Чергування стовпчиків

05: Чергування рядків

[Data 03] 3D-ефект (Глибина 3D): мін.: 00 - макс.: 14 (*передача шістнадцятковим кодом)

* Якщо для [Data 00] встановлено 00 (3D увімкнено), [Data 03] не має значення.
* Якщо для [Data 00] встановлено 01 (3D вимкнено) або 02 (з 3D у 2D), [Data 01],
[Data 02] та [Data 03] не мають значення.
* Якщо для [Data 00] встановлено 03 (з 2D у 3D), [Data 01] та [Data 02] не мають значення.

[Data 00] [Data 01] [Data 02] [Data 03]
0000X
01X X	X
02X X	X
03X X O

X – немає значення

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

[Data03][x]

[t][ ][Set ID][ ][NG][Data00][x]

1. Розширений 3D (команда: x v)

(тільки для моделей із підтримкою режиму 3D) (залежно від моделі)

Зміна параметрів 3D-зображення на телевізорі.

Передача [x][v][ ][Set ID][ ][Data 00][ ][Data 01][Cr]

[Data 00]: параметри 3D

00: корекція зображення 3D
01: Глибина 3D (Режим 3D лише ручний)
02: точка перегляду 3D
03: Розмір зображення 3D (тільки для

телевізорів із плазмовим екраном)

04: Баланс зображення 3D (тільки для

телевізорів із плазмовим екраном)

06: корекція зображення 3D
07: Змінення масштабу тривимірного звуку
08: Звичайний вигляд зображення
09: Режим 3D (жанр)

[Data 01] Діапазон значень індивідуальний для кожного конкретного параметра 3D-зображення, який визначається змінною [Data 00].

1) Коли [Data 00] - 00

00: справа наліво
01: зліва направо

2) Коли [Data 00] - 01, 02
Дані мін.: 0 - макс.: 14 (*передача шістнадцятковим кодом)
Введені дані (діапазон 0 - 20) автоматично розпізнаються як значення токи перегляду (-10 - +10) (залежно від моделі)
3) Коли [Data 00] - 03

00 : Just Scan (Тільки сканування)
01: 16:9

4) Коли [Data 00] - 04, 06, 07, 08

00: вимкнено
01: увімкнено

5) Коли [Data 00] – 09

00 : Стандартний
02:Кіно
04 : Вручну

01 : Спорт
03:Екстремальні
03:Екстремальні

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[t][ ][Set ID][ ][NG][Data00][x]

LG

Life's Good
