KULLANIM KILAVUZU TAA 12 V (TK) INDESIT

Kullanım talimatları

2 KAPILI SOĞUTUCU

İçindekiler

Kullanım talimatları,1

Teknik Servis, 2

Cihazın tanımı, 3

Kapıların açılış yönünün değiştirilmesi, 4

Montaj, 9

Çalıştırma ve kullanma,10

Bakım ve temizlik, 10

Önlemler ve öneriler, 11

Arıza ve onarım,12

TR

Teknik Servis

Teknik Servis ile irtibata geçmeden önce:

• Servise başvurmadan çözülebilecek bir arıza olup olmadığını kontrol ediniz (Arıza ve Onarım bölümüne bakınız).
• Sonucun olumsuz olması durumunda, en yakın Teknik Servis ile irtibata geçiniz.

Aşağıdaki bilgileri bildiriniz:

• arıza tipi
  • cihazın modeli (Mod.)
  • seri numarası (S/N)

Bu bilgiler, soğutucu bölmesi içinde aşağıda solda bulunan teknik veriler etiketi üzerinde bulunmaktadır.

Kesinlikle sadece yetkili teknik elemanlara başvurunuz ve her zaman orijinal yedek parçaları kullanınız.

Cihazın ömrü 10 yıldır. (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresi).

servis

444 50 10

Üretici Firma:

Indesit Company Beyaz Eşya Sanayi ve Ticaret A.Ş.

Organize Sanayi Bölgesi

45030 / Manisa

Tel: [phone]

Faks: (0236) 233 16 52

Türkiye Genel Dağıticısı:

Indesit Company Beyaz Eşya PAZARLAMA A.Ş.

Balmumcu Cad. Karahasan Sok.

No: 11, 34349 – Balmumcu Beşiktaş – İstanbul

Tel: [phone]

Faks: (0212) 212 95 59

Mod. RG 2330 TI Cod. 93139180000 S/N 704211801 240 V- FHz 150 W m.W Fuse A Max 15 Total 340 + - - 75 Freez. Capac Class Gross Bruto Brut Gross Bruto Brut Net Util Gross Bruto Brut Poder de Cong kg/24 h 4,0 Classe N Classe Compr. R 134 a Test Pressure High-235 Syst. Kompr. P.S.- LOW 140 kg 0,090 Made in Italy 13918

GB

Assistance

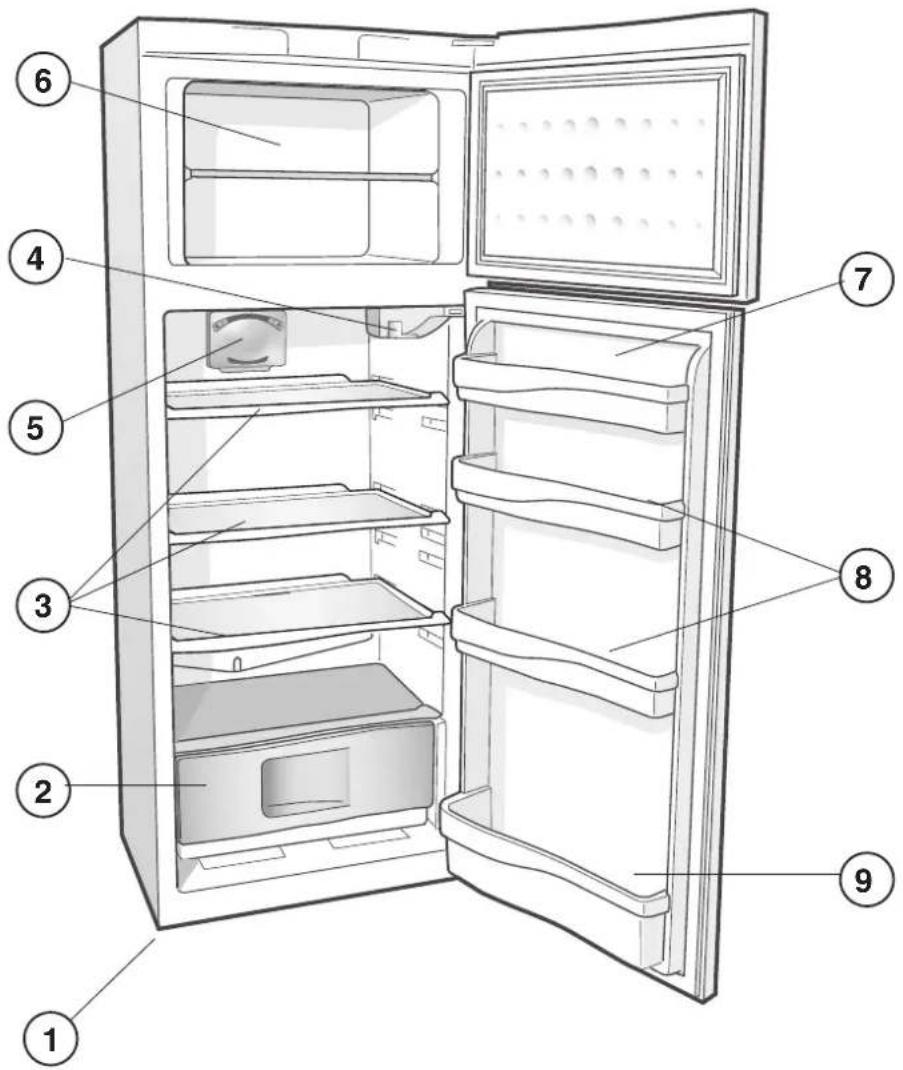

Kullanım talimatları birkaç model için geçerli olduğu için şekil satın aldığınız cihazda olmayandeğişik ayrıntıları gösterebilir. Sonraki sayfalarda en karışık cisimler açıklanmıştır.

1 Ayarlanabilir AYAK
2 MEYVE ve SEBZE çekmecesi
3 RAF*
4 ISININ AYAR Dügmesii
5 PURE WIND *
6 DONDURMA ve SAKLAMA bölmesi
7 Çıkarılabilen KAPAKLI raf
8 Çıkarılabilen KAPI RAFI*
9 ŞİŞE Rafı

* Sayısı ve/veya pozisyonu değişebilir. Sadece bazı modellerde mevcuttur.

Kapıların açılış yönünün değiştirilmesi

Kapıların açılış yönünün değiştirilmesi gerekirse Teknik Servise başvurunuz.

Reversible doors

!! Bu kitapçığı gerektiği her an danışabilmeniz için özenle saklayınız. Satış, devir yada taşınma halinde, çalışma sistemi ve bununla ilgili uyarılar konusunda yeni sahibinin bilgilenmesi için cihazla birlikte kalmasını sağlamаниз gerekmektedir.

! Talimatları dikkatlice okuyunuz: montaj, kullanım ve güvenliğe ilişkin önemli bilgiler içermektedir.

Cihazın yerleştirilmesi ve bağlanması

Konumlandırma

1. Cihazı nemsiz ve havadar bir yere yerleştiriniz.
2. Arkadaki havalandırma izgaralarını kapatmayınız: kompresör ve kondenser sıcak yapar, bu yüzden cihazın iyi çalışmasını ve tüketiminin azalmasını sağlamak için bunların duvara dayanmaması gerekir.
3. Cihazın üst kısmı ile üstüne konacak mobilya arasında en azından 10 cm, mobilya/duvar yanına yerleştirilmesi durumunda ise en az 5 cm açıklık bırakınız
4. Cihazı ısı kayaklarından uzak tutunuz (ör. direkt güneş ışığı, elektrik ocak).
5. Ürünün arka kısmıyla duvar arasındaki mesafeyi sağlamak için kullanım talimatlarına uygun olarak monte etme kitinde mevcut olan uzaklaştırıcı çubukları monte ediniz.

Cihazın aynı seviyeye getirilmesi

1. Buzdolabınızı düz ve sert bir zemine yerleştiriniz.
2. Zemin düz olmaması durumunda ayarlanabilir ayakları gevşeterek veya sıkarak cihazın tamamen zemine oturmasını sağlayınız.

Elektrik bağlantısı

Taşınmadan sonra cihazı dik olarak yerleştiriniz ve elektrik tesisatına bağlamak için en az 3 saat bekleyiniz. Fışı prize takmadan evvel aşağıdaki hususlara dikkat ediniz:

• Prizin topraklamasının yürürlükteki normlara uygun olması;
• elektrik prizi, soğutucu bölmesinin sol tarafından aşağısında bulunan özellik etikentinde belirtilen maksimum yükü taşıyabilmelidir;
• besleme gerilimi soğutucu bölmesinin sol tarafının aşağısında bulunan özellik etiketinde belirtilen değer sınırı kapsamında olmalıdır (ör. 220-240 V);
• Cihazın fişinin prizle uyumlu olması. Aksi takdirde cihazın fişinin değiştirilmesi için yetkili Servise (Teknik Servis bölümüne bakınız) başvurmanız gerekir, uzatma kablosu ya da çoklu priz kullanmayınız.

! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır.

! Kablo kıvrılmalara, bükülmelere ve ezilmelere maruz kalmamalıdır.

! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili personel tarafından değiştirilmelidir.(bkz. Teknik Servis)

! Bu kurallara uyulmaması halinde firma hiç bir sorumluluk kabul etmemektedir.

Çalıştırma ve kullanım

Cihazın çalıştırılması

! Cihazı çalıştırmadan önce, montaj hakkında verilen talimatları uygulayınız (Montaj bölümüne bakınız).

! Cihazı elektrik şebekesine bağlamadan önce, tüm bölmeleri ve aksesuarları bikarbonat kullanarak ılık su ile iyice temizleyiniz.

1. Cihazın fişini elektrik prizine takınız ve iç lambanın yandığından emin olunuz.
2. ISININ AYAR düğmesini orta bir değere ayarlayınız. Birkaç saat geçtikten sonra buzdolabınıza gıdaların yerleştirilmesi mümkün olacaktır.

Isinin ayarlanması

Soğutucu bölmesinin içindeki ısı, otomatik olarak termostat düğmesinin konumuna göre ayarlanır.

1 = daha az soğuk 5 = daha soğuk

Orta bir değere ayarlanması tavsiye edilir.

Mevcut alanı büyütmek ve dış görünümü güzelleştirmek amacıyla bu cihazın “soğutma ünitesi” soğutucu bölmesinin arka duvarının içine yerleştirilmiştir. Soğutucunun arka yüzeyinde, çalışması sırasında, kompresörün devrede veya devre dışı olmasına bağlı olarak buzlanma veya su damlacıkları oluşacaktır. Bunun için endişelenmeyiniz! Buzdolabınız normal çalışmaktadır.

ISI AYAR düğmesi yüksek değerlere ayarlandığında, gıdanın büyük miktarda yerleştirilmiş olması ve dış ortam sıcaklığının yüksek olması durumunda cihaz kesintisiz olarak çalışabilir. Böylece aşırı buzlanma oluşmasına ve aşırı elektrik tüketimine neden olur: düğmeyi daha düşük değerlere doğru hareket ettirerek sorunu gideriniz (otomatik buz eritme sistemi devreye girecektir). Statik cihazlarda hava doğal bir şekilde dolaşır: soğuk hava, daha ağır olduğu için aşağıya iner. İşte gıda yerleştirme şekli:

RAFLAR: tepsi veya telli.

Büyük kaplar veya fazla yer kaplayan gıdaların yerleştirilmesi için mevcut olan kılavuzlar sayesinde çıkarılabilir ve yüksekliği ayarlanabilir (şekle bakınız). Yüksekliği ayarlamak için, rafı tamamen çıkarmak gerekmez.

1 2

ISI DERECE göstergesi*: soğutucunun en soğuk bölümünü belirlemek için kullanılır.

1. Gösterge üzerinde OK yazısının net bir şekilde okunup okunmadığını kontrol ediniz (şekile bakınız).

1. “Tamam” sözcüğü görünmezse, sicaklik çok yüksek demektir: daha düşük sicakliga ayarlayin ve sicaklik dengeleninceye kadar yaklasik olarak 10 saat bekleyin.
2. Göstergeyi tekrar kontrol ediniz: gerekirse bir daha ayarlayınız. Büyük miktarda yemek yerleştirilmesi veya kapı sık sık açılması durumunda göstergede ok yazısının olmaması normaldır. SOĞUTUCU KONTROL düğmesini daha yüksek konuma ayarlamak için en az 10 saat bekleyiniz.

Buzdolabının en iyi şekilde kullanılması

• Sadece soğuk, ılık ve sıcak olmayan gıda yerleştirilebilir (Önlemler ve öneriler bölümüne bakınız).
• Pişmiş gıda çiğ gıdadan daha uzun süre saklanmaz.
• Sıvı kapaksız kaplara dökülmemelidir: nem oranı yükselir ve kondens suyu oluşur.

Eğer ortam sıcaklığı +15C'nin altında ise, ortam sıcaklığı +15Cnin üzerine çıkana kadar iki bölümde de doğru ısıya ulaşmak için kutudaki butonu aktif hale getirebilirsin. Not: enerji tüketimi artış gösterecektir.

Eğer dolabın soğutucu bölüm tavanında üst bölümünde nem görülür ise, nem dağılana kadar aynı butonu aktif edebilirsin. Not: Enerji tüketimi artış gösterecektir.

Dondurucunun en iyi şekilde kullanılması

• Erimiş veya erimek üzere olan yiyecekleri bir daha dondurmayınız, bu gıdalar (24 saat içinde) tuketilmesi için pişirilmelidir.
• Dondurulacak taze gıdalar, daha önce donmuş olanlarla temas etmemelidir. Bu taze gıdalar dondurucunun üst bölümündeki rafa iç duvarları ile (yan ve arka duvarı) temasa geçecek şekilde yerleştirilmelidir, burada ısı derecesi 18°cnin altına inerek hızlı bir dondurma işlemini garanti eder
• Dondurucu içinde sıvı olan kapağı kapatılmış şişe koymayınız, patlayabilir.
• Günlük en fazla yiyecek dondurma miktarı soğutucu içinde aşağıda sağda bulunan teknik veriler etiketi üzerinde yazılıdırlar (ömeğin: Kg/24h 4).
• "Super Freezer" anahtarı hızlı dondurmayı mümkün kılar, bu sayede istenen sıcaklığa sürede erişilir. Taze gıdalar donduğunda anahtarı kapalı pozisyona getiriniz.

UYARI : Enerji tasarrufu amacıyla bu fonksiyonun 24 saat sonra kapalı hale getirildiğinden emin olunuz.

! Dondurma işlemi sırasında kapağı acmamaya özen gösteriniz.
! Elektrik kesintisi veya ariza durumunda kapağı açmayınız: dondurulmuş gıdalar 9-14 saate kadar, hiç bir degisikliğe uğramadan korunurlar.
! Dış ortam sıcaklığı uzun süre 14°Cden soğuk olması durumunda dondurucu bölmesi uzun süre saklamak için gerekli ısı derecesine ulaşmaz ve böylece saklama süresi kısılmış olur.

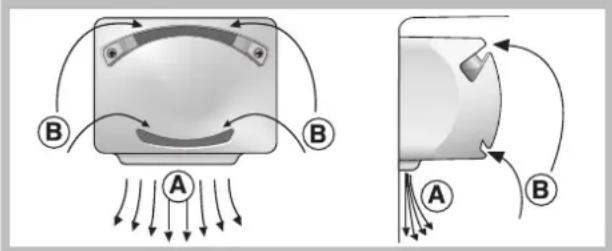

PURE WIND Sistemi\*

Buzdolabı bölmesinin üst kısmında bulunan mekanizmadan fark edilebilir (şemaya bakınız).

PURE WIND Sistemi, buharlaştırıcının verimliliğini arttırarak ve buzdolabı her açıldığında içinde mümkün olduğunca hızlı bir şekilde en iyi derecede sıcaklık elde edilmesine yardım ederek hava sirkülasyonunu en üst düzeye çıkarır. Üflenen hava (A) soğuk duvarla temas ettiğinde soğur, oysa sıcak hava (B) emilir (şemaya bakınız).

İsı ayar düğmesi yüksek değerlere ayarlandığında, gıdanın büyük miktarda yerleştirilmiş olması ve dış ortam sıcaklığı yüksek olması durumunda cihaz devamlı çalışabilir. Böylece çiğ oluşmasını engellemez ve fazla enerji tüketir: tabii düğmeyi daha alçak bir değere ayarlanmalıdır (otomatik eritme sistemi devreye girecektir).

Bakım ve Özen

Elektrik şebekesinin devre dışı bırakılması

Temizlik ve bakım işlemi sırasında cihazın fişini prizden çıkararak elektrik bağlantısını kesiniz.

Soğutucunun tüm elektrik bağlantılarını kesmek için (cihaz kapalı) ısı ayar düğmesini ●onumuna getirmek yeterli değildir.

Cihazın temizlenmesi

• Soğutucunuzun dış, iç duvarlarını ve contalarını karbonat (yemek sodası) veya nötr sabun eklenmiş ılık su ile ıslatılmış yumuşak bir sünger ile temizleyiniz. Aşındırıcı maddeler ve çözücü, amonyak, beyazlatıcı türü maddeleri kesinlikle kullanmayınız.
• Sökülebilen aksesuarları deterjan veya sabun eklenmiş ılık su içine batırınız. Çalkalayınız ve dikkatlice kurulayınız.

İstenmeyen kokuların ve küfün önlenmesi

• Cihaz kokuları önleyici hijyenik malzemelerle üretilmiştir. Bu özelliği kaybetmemek için gıdaların iyice sarılıp kapatılması gerekir. Böylece leke oluşması engellenecektir.
• Cihazın uzun süre devre dışı bırakılması durumunda içini iyice temizleyiniz ve kapağı açık bırakınız.

Eritme

! Talimatları dikkatlice uygulayınız.

Bölmelerin ikisinin içinde buzu kazımak veya eritmek için başka aygıtlar veya gerekçeler değil, sadece mevcut olan buz küreğini kullanınız. Aksi takdirde soğutma sistemi bozulabilir.

Soğutucu bölmesinin eritmesi

Buzdolabınız otomatik eritme sistemine sahiptir: Eritme Soğutucunuz otomatik eritme sistemine sahiptir: Eritme sonucu oluşan su, su boşaltma olduğundan geçerek (sekile bakınız) Soğutucunun arka kısmına akar ve burada kompresör tarafından üretilen sıcaklıkla buharlaşır.

Periyodik olarak su boşaltma borusunun deliği suyun rahatça akabilmesi için temizlenmelidir.

Dondurucu bölmesinin eritmesi

Oluşan karların kalınlığı 5 cm'den fazla ise eritmeyi manuel

olarak yapınız:

1. ISİNİN AYAR düğmesin konumuna getiriniz.
2. Yiyecekleri gazete kağıdına sararak Soğutucunuzun soğutucu bölmesine veya başka dondurucuya yerleştiriniz.
3. Bu çözme işlemi sırasında karlar çözene kadar dondurucunun kapağını açık tutunuz; ayrıca buzun çözülme işlemini kolaylaştırmak amacıyla içine içi ılık su dolu birkaç kap yerleştiriniz.
4. Cihazı çalıştırmadan önce dondurucu bölmesini özenle temizleyip kurulayınız.
5. Dondurucu bölümüne gıdaları koymadan önce muhafazanın en ideal şartlarına ulaşması için aşağı yukarı 2 saat bekletiniz.

Gıda hijyeni

1. Yiyecek alışverişinden sonra kağıt, karton gibi dış ambalajı çıkarınız, bu tür cisimler soğutucu içine kir ve bakteri taşıyabilir.
2. Yiyecekleri (özellikle çabuk bozulanları ve keskin koku yayınları) birbiriyle temas etmeyecek şekilde koruyunuz, böylelikle hem bakterilerin diğer yiyeceklere geçmesi hem de soğutucuda oluşabilecek kötü kokuların yayılması önlenir.
3. Yiyecekleri, havanın aralarında rahatça dolaşabileceği şekilde yerleştiriniz
4. Soğutucu içini temiz tutunuz, zararlı veya oksitlesme yapan temizlik ürünleri kullanmamaya özen gösteriniz
5. Saklama süresi dolmuş olan yiyecekleri buzdolabınızda tutmayınız
6. Çabuk bozulan yiyecekleri (taze peynir, çiğ balık, ve et gibi) sebzeligin üstünde bulunan, bölmenin en soğuk yerine yerleştiriniz (ısı derece göstergesinin olduğu yerde).

Ampulün değiştirilmesi

Sogutucu bölmesinin ampulünü registirmeden önce buzdolabının fisini prizden çıkarınız. Asagındaki talimlatları özenle uygulayınız.

Sekilde gösterildigi gibi koruma zarını çıkartıktan sonra ampulü açınız. Koruma zarında belirtildigi (10 W veya 15 W) gücü esit olan bir yenisi ile degistiriniz.

1 2

Önlemler ve öneriler

! Cihaz, uluslararası güvenlik normlarına uygun olarak tasarlanıp üretilmiştir. Aşağıdaki bilgiler, güvenliği sağlamak amacıyla verilmiştir. Bu yüzden dikkatlice okunması gerekir.

Bu cihaz aşağıdaki Avrupa Birliği Yönergeleri ile uyumludur:

-2006/95/AT Belirli gerilim sınırları dahilinde

Kullanılmak üzere tasarlanmış elektrikli teçhizat ile ilgili yönerge

-2004/108/AT Elektromanyetik uyumluluk yönergesi

-96/57/AT Ev tipi elektrikli soğutucular, dondurucular

ve kombinasyonlarının enerji verimlilik şartları ile ilgili yönerge

Atık Elektrikli ve Elektronik Eşyaların (AEEE) Kontrolü Yönetme- liği

ne uygundur.

Genel güvenlik uyarıları

• Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.
• Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan talimatlara göre, gıdaları saklamak ve dondurmak için kullanılmalıdır.
• Cihaz, üzeri kapalı bile olsa açık alanlara monte edilmemelidir, çünkü yağmur ve fırtınaya maruz kalması son derece tehlikelidir.
  • Dikkat: soğutma sistemine zarar vermeyiniz
• Cihaza ayaklarınız çıplakken yada elleriniz veya ayaklarınız ıslak yada nemliyken dokunmayınız.
• Buzdolabının soğutma yapan iç kısımlarına dokunmayınız: yanma veya yaralanma tehlikesi vardır.
• Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.
• Temizlik ve bakım işlemlerini gerçekleştirmeden önce fiş elektrik şebekesinden çıkarılmalıdır. Buzdolabının tüm elektrik bağlantılarını kesmek için ISI AYAR DÜĞMESİNİ konumuna (cihaz kapalı) getirmek yeterli değildir.
• Arıza halinde, onarmak amacıyla iç mekanizmaları hiçbir şekilde kurcalamayınız.
• Dondurulmuş gıda saklama bölmelerinde üretici tarafından tavsiye edilen tip hariç ucu sivri ve keskin aletleri veya
  * Sayısı ve/veya pozisyonu değişebilir. Sadece bazı modellerde mevcuttur.

elektrikli cihazları kullanmayınız.

• Buz küplerini dondurucu bölmesinden çıkarır çıkarmaz ağzınıza sokmayınız.
• Bu cihaz fiziksel, duyumsal veya mental kapasite eksikliğine sahip, veya tecrübe ve bilinçten yoksun kişilerin (çocuklar dahil) kullanımı için uygun değildir, emniyetlerinden sorumlu bir kişi tarafından cihazın kullanımı konusunda eğitim almamış kişiler tarafından da kullanıma uygun olarak amaçlanmamıştır. Çocuklar, cihaz ile oynamamaları sağlanarak, denetlenmelidirler.
• Ambalajlar çocuklar için oyuncak değildir.

Atıkların tasfiye edilmesi

• Ambalaj malzemelerinin tasfiye edilmesi: yerel normalara uygun olarak tasfiye ediniz, böylece tasfiye edilen malzemelerin geri dönüşümü sağlanmış olacaktır.
• Elektrik ve elektronik cihazların atıklarını değerlendirme 2002/96/CE sayılı Avrupa Konseyi direktifinde; beyaz eşyaların kentsel katı atık genel yöntemi ile tasfiye edilmemesi öngörülmüştür. Kullanılmayan cihazların, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrı toplama hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan sepet sembolü verilmiştir. Cihazların tasfiye edilmesi konusunda daha geniş bilgi almak için cihaz sahiplerinin mevcut müşteri hizmetine veya satış noktalarına başvurulması gerekir.

Enerji tasarrufu ve çevre koruması

• Soğutucu doğrudan güneş ışığına maruz kalmayacak, serin ve havadar uygun bir yere yerleştiriniz. Ayrıca, ısı kaynaklarından uzakta olmalıdır.
• Gıdaları almak ya da yerleştirmek için cihazın kapağını mümkün olduğu kadar az açık tutunuz. Soğutucunun kapağı her açıldığında enerji tüketilir.
• Cihazı fazla gıda ile doldurmayınız: gıdaların iyi saklanması için soğuk hava dolaşımının sağlanması gerekir. Hava dolaşımının engellenmesi durumunda kompresör devamlı çalışmak zorunda kalacaktır.
• Soğutucunun içine sıcak gıda koymayınız: ısı derecesi yükselir, kompresör yoğun çalışmak zorunda kalır ve enerji büyük miktarda tüketilir.
• Buz oluşması durumunda eritme yapınız (Bakım bölümüne bakınız); kalın bir buz tabakası soğutmayı engeller ve enerji tüketimini yükseltir.

Arıza ve Onarımlar

Buzdolabınız bazen size sorun çıkarabilir yada çalışmayabilir. Teknik Servis ile irtibata geçmeden önce (Teknik Servis bölümüne bakınız), aşağıdaki liste yardımıyla kolaylıkla çözülebilecek bir problem olup olmadığını kontrol ediniz.

İç aydınlatma lambası yanmıyor.

• Fiş prize takılı değil veya kontağa girecek kadar yeterli değil, veya evdeki elektrik akımı kesik.
  • ISININ AYAR düğmesi, konumunda.

Soğutucu az soğutma yapıyor.

• Kapılar tamamen kapanmıyor veya contalar bozuk.
• Kapak sık sık açılıyor.
  • ISININ AYAR düğmesi doğru konumda değil.
• Soğutucu veya dondurucu fazla doldurulmuş.

PURE WIND fanı dönmüyor

- PURE WIND fanı, sadece soğutucu bölümü içinde uygun şartların yeniden sağlanması gerektiğinide otomatik olarak devreye girer.

Soğutucu bölmesinde gıdalar donuyor.

• ISININ AYAR düğmesi doğru konumda değil.
- Gıdalar, arka duvar ile temas edecek şekilde yerleştirilmiş.

Motor devamlı çalışıyor.

• Kapı tam kapalı değil veya sürekli olarak açılıyor.
• Dış ortam sıcaklığı çok yüksek.

Cihaz çok ses yapıyor.

• Cihazın kurulumu tamamen düz bir zemine yapılmamış (Montaj bölümüne bakınız).
• Cihaz sarsıntı yapan ve gürültü çıkaran mobilya veya eşyalar arasına yerleştirilmiş.
• Dahili soğutucu gaz, kompresör çalışmadığı zaman bile, hafif bir ses çıkarıyor: bu bir arıza değildir, normaldir.

Soğutucu bölmesinin altındaki duvarda buzlanma veya su damlacıkları mevcut:

- Ürün, normal çalışma konumunda.

Soğutucu bölmesinin tabanında ıslaklık var.

- Su bosaltma deligi tıkanmış (Bakım bölümüne bakınız).
