Ürün Tipi	Duvar Tipi Klima
Model Numarası	AMNW18GDCR0
Çalışma Modları	Soğutma, Isıtma, Nem Alma, Hava Sirkülasyonu, Otomatik, Otomatik Değişim
Fan Hızları	Doğal hava akışı dahil birden fazla hız (otomatik hız)
Hava Akış Yönü	Dikey (modele bağlı olarak yatay opsiyonel)
Zamanlayıcı	Açma/Kapama zamanlayıcısı, Uyku zamanlayıcısı (7 saate kadar)
Jet Modu	Jet Soğutma ve Jet Isıtma (aşırı sıcaklıklarda 30 dakika)
Enerji Tasarrufu Modu	Evet (E/SAVING düğmesi)
Otomatik Temizleme Fonksiyonu	Evet (fan, üniteyi kurutmak için kapandıktan sonra 30 dakika çalışır)
Plazma Arıtma	Evet (Plazma filtresi mikroskobik kirleticileri giderir)
Hava Filtreleri	Hava filtresi, Anti-alerji filtresi, Üçlü filtre, Plazma filtresi (modele bağlı olarak)
Filtre Temizleme Aralığı	Hava filtresi: her 2 haftada bir; Anti-alerji/Üçlü/Plazma filtreleri: her 3 ayda bir
Uzaktan Kumanda	Kablosuz, LCD ekranlı, 2 adet AAA pil kullanır
Kendi Kendine Teşhis	Evet, hata yanıp sönen lamba ile belirtilir (2 saniye aralıklarla)
Otomatik Yeniden Başlatma	Evet (elektrik kesintisinden sonra, On/Off düğmesini 6 saniye basılı tutarak devre dışı bırakılabilir)
Güvenlik Özellikleri	Topraklama terminali, devre kesici gerekli, aşırı akım koruması, otomatik kapanma
Kurulum Gereksinimleri	Özel elektrik prizi, standart devre kesici, uygun drenaj hortumu montajı
Bakım	Filtreleri düzenli olarak temizleyin; dış yüzey için yumuşak kuru bez kullanın; ısı eşanjör bobinleri için profesyonel temizlik
Sorun Giderme	Gücü, devre kesiciyi, filtreleri kontrol edin; kalıcı sorunlar için servis merkezine başvurun
Garanti	Koşullar için bayiye başvurun; model ve seri numarasını içeren makbuzu saklayın

Sık sorulan sorular - AMNW18GDCR0 LG

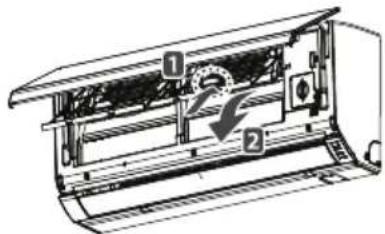

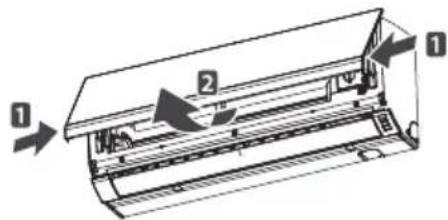

Hava filtresini nasıl temizlerim?

Hava filtresini her 2 haftada bir temizleyin. Gücü kapatın ve fişi çekin. Kolu kaldırarak hava filtresini çıkarın, ılık suyla yıkayın veya vakumlayın, gölgede kurutun ve yeniden takın.

Klimayı açıp kapatmak için zamanlayıcıyı nasıl ayarlarım?

Uzaktan kumandadaki ON veya OFF düğmesine basın, ardından dakikaları ayarlamak için ▲ veya ▼ düğmelerini kullanın. Onaylamak için SET/CLEAR'a basın. İptal etmek için ON veya OFF ardından SET/CLEAR'a basın.

Jet Soğutma modu nedir ve nasıl kullanırım?

Jet Soğutma modu, odayı 30 dakika boyunca 18°C'de güçlü hava üfleyerek hızla soğutur. Üniteyi açtıktan sonra uzaktan kumandadaki JET düğmesine basın.

Otomatik Temizleme fonksiyonu ne yapar?

Otomatik Temizleme, soğutma/nem alma işleminden sonra iç ünitedeki nemi giderir. A/CLEAN'a basarak etkinleştirin. Fan, ünite kapandıktan sonra iç kısmı kurutmak için 30 dakika çalışır. Çalışma sırasında bazı düğmeler devre dışıdır.

Hava akış yönünü nasıl ayarlarım?

Dikey yön için SWING düğmesine tekrar tekrar basın. Yatay yön için (destekleniyorsa) sağ ok simgeli SWING düğmesine basın. Sürekli hareket için otomatik salınımı seçin.

Klima çalışmazsa ne yapmalıyım?

Güç kablosunun takılı olduğunu kontrol edin. Devre kesiciyi kontrol edin ve atmış sigortaları değiştirin. Elektrik kesintisi varsa, güç geri geldikten sonra yeniden başlatmadan önce 3 dakika bekleyin. Sorun devam ederse servis merkezine başvurun.

Enerji tasarruflu soğutma modunu nasıl kullanırım?

Soğutma modunu seçin, ardından E/SAVING düğmesine basın. Ünite, güç tüketimini en aza indirmek için sıcaklığı optimum seviyeye ayarlar. Bu fonksiyon tüm modellerde bulunmayabilir.

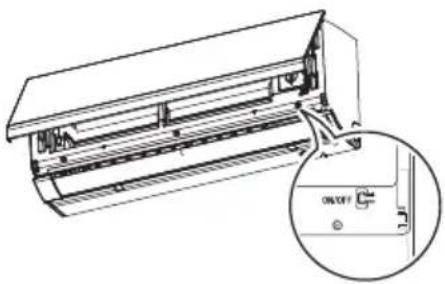

Klimayı uzaktan kumanda olmadan çalıştırabilir miyim?

Evet. İç ünitenin ön kapağını açın ve Açma/Kapama düğmesine basın. Fan hızı yükseğe ayarlanacaktır. Çalışma modu oda sıcaklığına göre belirlenir (soğutma/ısıtma modelleri için).

Otomatik yeniden başlatma fonksiyonunu nasıl etkinleştirir veya devre dışı bırakırım?

Ön kapağı açın, On/Off düğmesine 6 saniye basılı tutun. İki bip sesi ve 6 lamba yanıp sönmesi devre dışı bırakır; iki bip sesi ve 4 lamba yanıp sönmesi yeniden etkinleştirir.

Plazma Arıtma ne yapar?

Plazma filtresi (LG tarafından geliştirilmiştir) mikroskobik kirleticileri havadan giderir. Etkinleştirmek için PLASMA düğmesine basın. Çalışma sırasında plazma lambası ve soğutma lambası yanar. Bu özellik tüm modellerde bulunmayabilir.

KULLANIM KILAVUZU AMNW18GDCR0 LG

Lütfen ürününüzü kullanmadan önce bu kılavuzu dikkatle okuyun ve ileride kullanmak üzere muhafaza edin.

TIP: DUVARA MONTAJ

MODELLER : AMNW07GDBR0, AMNW09GDBR0, AMNW12GDBR0 AMNW18GDCR0, AMNW24GDCR0

ENERJİ TASARRUFUNA YÖNELİK İPUÇLARI

Burada klimanızı kullanırken harcayacağını enerjiyi azaltmak için bazı ipuçları bulunmaktadır. Aşağıdaki talimatlara bakmak suretiyle klimanızı daha verimli kullanabilirsiniz:

• İç mekanları aşırı derecede soğutmayın. Aksi takdirde sağlığınıza zarar verebilir ve aşırı elektrik tüketimine neden olabilir.
• Klimanızı çalıştırırken güneş ışınlarını jaluzi, stor perde veya normal perdeyle engelleyin.
• Klimanızı çalıştırırken kapıları ve pencereleri sıkı bir şekilde kapalı tutun.
• İçerdeki havanın dolaşımı için hava akımının yönünü yatay veya dikey olarak ayarlayın.
• İçerdeki havayı hızlı bir şekilde soğutmak veya ısıtmak için fanı kısa bir süre hızlandırın.
• Klima uzun süre kullanıldığı takdirde, içerideki havanın kalitesinde bozulma olabileceği için ha- valandırma amacıyla pencereleri düzenli olarak açın.
• Hava filtresini 2 haftada bir temizleyin. Hava filtresinde biriken toz ve yabancı maddeler hava akımını engelleyebilir veya soğutma/nem giderme işlevlerini zayıflatabilir.

Dikkat

Satın alma tarihini kanıtlama veya garanti amaçlarına yönelik olarak faturanızı bu sayfaya zımbalayın. Model numarası ve seri numarasını buraya yazın:

Model numarası:

Seri numarası:

Her ünitenin kenarındaki bir etikette bu numaraları görebilirsiniz.

Bayii adı:

Satın alma tarihi:

ÖNEMLİ GÜVENLİK TALİMATLARI

CİHAZI KULLANMADAN ÖNCE TÜM TALİMATLARI OKUYUN.

Tehlikeli durumlardan kaçınmak ve cihazınızda en yüksek performansını temin etmek için daima aşağıda verilen talimatlara uyun

UYARI

Talimatlar dikkate alınmadığında ciddi yaralanma veya ölüme neden olabilir

DİKKAT

Talimatlar dikkate alınmadığında küçük yaralanma veya ürün hasarına neden olabilir

UYARI

• Kalifiye olmayan kişiler tarafından yapılan montaj veya onarım işleri size ve diğer kişilere teh-like yaratabilir.
• Montaj mutlaka yerel kanunlara; yerel kanunların olmadığı durumlarda, Ulusal Elektrik Kanunu NFPA 70/ANSI C1-1003 veya mevcut baskısı ve Kanada Elektrik Kanunu Bölüm 1 CSA C.22.1'e göre YAPILMALIDIR.
• Bu kılavuzdaki bilgiler güvenlik prosedürlerini bilen ve uygun alet ve test araçlarıyla donatılmış kalifiye servis teknisyenlerinin kullanımına yöneliktir.
• Bu kılavuzdaki tüm talimatların dikkatlice okunmaması ve gözetilmemesi donanımda arızalara, mal zararlarına, yaralanmaya ve/veya ölüme sebebiyet verebilir.

Kurulum

• Klimanın sınıfına uygun standart bir şalter ve sigorta kullanın. Aksi takdirde elektrik çarpması veya ürün arızası meydana gelebilir.
• Klimayı monte ederken veya yerini değiştirirken bir yetkili servis merkeziyle irtibata geçin. Aksi takdirde ciddi yaralanma veya ürün arızası meydana gelebilir.
• Daima bir topraklama uçlu fiş ve priz kullanın. Aksi takdirde, bir elektrik çarpması veya ürün arızası meydana gelebilir.
• Kumanda kutusunun panelini ve kapağını güvenli bir şekilde takın. Aksi takdirde bir patlama veya yangın meydana gelebilir.
• Klimayı kullanmadan önce bunun için ayrılmış bir elektrik fişi ve şalter kullanın. Aksi takdirde elektrik çarpması veya ürün arızası meydana gelebilir.
• Klimanın sınıfına uygun standart bir şalter ve sigorta kullanın. Aksi takdirde elektrik çarpması veya ürün arızası meydana gelebilir.
• Güç kablosunu modifiye etmeyin veya uzatmayın. Güç kablosu veya kordonunda çizikler, so-yulmalar veya bozunma olması halinde değiştirilmelidir. Aksi takdirde yangın veya elektrik çarp-ması meydana gelebilir.
• Klimayı ambalajından çıkarır veya kurarken dikkatli olun. Aksi takdirde ciddi yaralanma veya ürün arızası meydana gelebilir.
• Klimayı monte ederken veya yerini değiştirirken bir yetkili servis merkeziyle irtibata geçin. Aksi takdirde ciddi yaralanma veya ürün arızası meydana gelebilir.
• Klimayı dengesiz bir yüzeye veya düşme tehlikesi olan bir yere monte etmeyin. Aksi takdirde, ölüm, ciddi yaralanma veya ürün arızası meydana gelebilir.

Çalışma

• Nem çok yüksekken veya bir kapı veya pencere açık olduğunda klimanın çok uzun süre çalıştırılmasına izin vermeyin. Aksi takdirde ürün arızası meydana gelebilir.
• Klima çalışıyor haldeyken, güç kablosunun çekili veya hasarlı olmadığından emin olun. Aksi takdirde, yangın, elektrik çarpması veya ürün arızası meydana gelebilir.
• Güç kablosu üzerine hiçbir eşya koymayın. Aksi takdirde elektrik çarpması veya ürün arızası meydana gelebilir.
• Klimayı, fişi takarak veya çıkararak açmayı veya kapamayı denemeyin. Aksi takdirde yangın veya elektrik çarpması meydana gelebilir.
• Islak ellerle klimaya dokunmayın, çalıştırmayın veya onarım yapmayın. Aksi takdirde elektrik çarpması veya ürün arızası meydana gelebilir.
• Güç kablosunun yakınına bir ıstıci veya diğer ıstıma cihazlarını koymayın. Yangın, elektrik çarpması veya ürün arızası meydana gelebilir.
• Klima içine su girmesine izin vermeyin. Yangın veya patlama meydana gelebilir.
• Benzin, benzen ve tiner gibi tutuşabilir maddeleri klima yakınında bırakmayın. Yangın veya patlama meydana gelebilir.
• Klimayı havalandırma olmayan küçük bir yerde uzun süre kullanmayın. Alanı düzenli olarak havalandırın. Aksi takdirde bir patlama veya yangın meydana gelebilir.
• Bir gaz kaçağı olduğunda, klimayı tekrar kullanmadan önce yeterli şekilde havalandırın. Aksi takdirde bir patlama veya yangın meydana gelebilir.
• Klimadan ses, koku veya duman gelmesi halinde fişi prizden çekin. Aksi takdirde bir patlama veya yangın meydana gelebilir.
• Çalıştırmayı durdurun ve fırtınada veya sağanakta pencereyi kapatın. Eğer mümkünse, fırtına geldiğinde ürünü pencereden çıkarın.
• Ön izgarayı açtıktan sonra elektrostatik filtreye dokunmayın. Aksi takdirde elektrik çarpması veya ürün arızası meydana gelebilir.
• Klimanın bir su baskınından dolayı suya batması durumunda yetkili bir servis merkezi ile irtibata geçin. Aksi takdirde bir patlama veya yangın meydana gelebilir.
• Suyun ürüne girmesi konusunda dikkatli olun.
• Bu klima ve bir ıstıcı gibi ısitma cihazı aynı anda kullanıldığında yeterli havalandırma yapıldığından emin olun. Aksi takdirde, yangın, ciddi yaralanma veya ürün arızası meydana gelebilir.
• Klimayı temizler veya onarırken gücü kapatın ve fişi prizden çekin. Aksi takdirde ölüm, ciddi yaralanma veya ürün arızası meydana gelebilir.
• Klima uzun bir süre kullanılmayacaksa, fişi prizden çekin. Aksi takdirde ürün arızası meydana gelebilir.
• Klima üzerine hiçbir şey koymayın. Ürün arızasına neden olabilir.
• İç temizlik için, Yetkili Servis Merkezi ile ya da bir bayii ile temasa geçin. Cihazda korozyona veya hasara sebep olacak sert deterjan kullanmayın. Sert deterjan ürüne zarar verebilir, yangına veya elektrik çarpmasına sebep olabilir.

DIKKAT

Kurulum

• Klimayı kurduktan veya onardıktan sonra soğutucu akışkan kaçağı olmadığından emin olun. Aksi takdirde ürün arızası meydana gelebilir.
• Yoğuşan suyun doğru şekilde tahliyesi için tahliye hortumunu düzgün şekilde takın. Aksi takdirde ürün arızası meydana gelebilir.
• Ürünü kurarken düzgün tutun.
• Klimayı dış ünitenin sesinin veya çıkış gazının komşuları rahatsız etmeyeceği bir yere takın. Aksi takdirde komşularla aranızda sorun çıkabilir.
• Donanımı taşırken, en az 2 kişi veya bir forklift kullanılmalıdır. Aksi takdirde ciddi bir yaralanma olabilir.
• Klimayı doğrudan deniz rüzgarlarına (tuz püskürtmesi) maruz kalacak bir yere takmayın. Ürün arızasına neden olabilir.

Çalışma

• İnsanların, hayvanları veya bitkilerin klimadan gelen sıcak veya soğuk havaya maruz kalmasını engelleyin. Aksi takdirde ciddi bir yaralanma olabilir.
• Ürünü gıdaları, sanat eserlerini vb. soðutma gibi özel amaçlar doðrultusunda kullanmayın. Bu, bir tüketici klimasıdır, soðutma sistemi deðildir. Ölüm, ciddi yaralanma veya elektrik çarpmasına neden olabilir.
• İçeriye veya dışarıya hava akışını bloke etmeyin. Patlama veya ürün arızası meydana gelebilir.
• Klimayı temizlerken güçlü temizlik maddeleri veya solventler kullanmayın, su püskürtmeyin. Pürüzsüz bir bez kullanım. Ciddi yaralanma veya ürün arızasına neden olabilir.
• Hava filtresini çıkarırken klimanın metal aksamlarına asla dokunmayın. Ciddi yaralanma veya ürün arizasına neden olabilir.
• Klima üzerine hiçbir şey koymayın. Ürün arızasına neden olabilir.
• Temizledikten sonra daima filtreyi yerine iyice takın. Filtreyi iki haftada bir veya gerekirse daha sık temizleyin.
• Klima çalışırken hava giriş veya çıkışına ellerinizi veya başka nesneleri sokmayın. Aksi takdirde elektrik çarpmasına neden olabilir.
• Klimadan boşaltılan suyu içmeyin. Ciddi sağlık sorunlarına neden olabilir.
• Klimayı yüksekte temizler, bakımını yapar veya onarırken sağlam bir tabure veya merdiven kullanın. Aksi takdirde ciddi yaralanma veya ürün arızası meydana gelebilir.
• Uzaktan kumandanın pillerini diğer türde pillerle veya yeni pillerle kullanılmış pilleri karıştırmayın. Aksi takdirde ürün arızası meydana gelebilir.
• Pilleri tekrar şarj etmeyin ya da parçalamayın. Aksi takdirde patlama, yangın veya ciddi yaralanma meydana gelebilir.
• Bir pil sızıntısı varsa uzaktan kumandayı kullanmayın. Elbiseniz veya cildinize pil suyu bulaşırsa, temiz suyla iyice yıkayın. Aksi takdirde ciddi yaralanmaya neden olabilir.
• Bir kaçaktan akan pil suyunu yutmanız halinde, ağzınızın iç kısmını iyice yıkayın ve bir doktora başvurun. Aksi takdirde ciddi sağlık sorunlarına neden olabilir.

iÇİNDEKİLER

2 ENERJİ TASARRUFUNA YÖNELİK İPUÇLARI

3 ÖNEMLİ GÜVENLİK TALİ-MATLARI

7 KULLANIMDAN ÖNCE

7 Bileşenler
8 Uzaktan kumandanın kullanılması
9 - Pillerin yerleştirilmesi
9 - Uzaktan kumanda tutucusunun takil-masi

10 TEMEL İŞLEVLER

10 Odanızın soğutulması
10 Odanızın ısitılması
10 Nemin giderilmesi
11 Odanızın havalandırılması
11 Fan hızının ayarlanması
11 Hava akım yönünün ayarlanması
11 Zamanlayıcının ayarlanması
11 - Mevcut geçerli zamanın ayarlanması
12 - Ayarlanan bir zamanda klimanın oto- matik olarak açılması
12 - Ayarlanan bir zamanda klimanın oto- matik olarak kapatılması
12 - Zaman ayarlayıcının iptal edilmesi
12 Uyku modunun ayarlanması

13 GELİŞMİŞ İŞLEVLER

13 Hava sıcaklığının çabucak değiştirilmesi
13 İç mekan hava arıtımı
13 - Otomatik Temizleme işlemi
14 Plazma Aritım işlemi
14 Otomatik işletim
15 Otomatik Geçiş işlemi
15 Enerji tasarruflu soğutma modu
15 Ekran parlaklığı
16 Klimanın uzaktan kumandasız çalıştırılması
16 Klimanın otomatik olarak tekrar başlatılması

17 BAKIM

18 Hava filtresinin temizlenmesi
18 Anti-alerji filtresi ve üçlü filtrenin temizlenmesi
18 Plazma filtresinin temizlenmesi

19 ARIZA GİDERME

19 Kendi-kendine teşhis işlevi
19 Servis çağırmadan önce

KULLANIMDAN ÖNCE

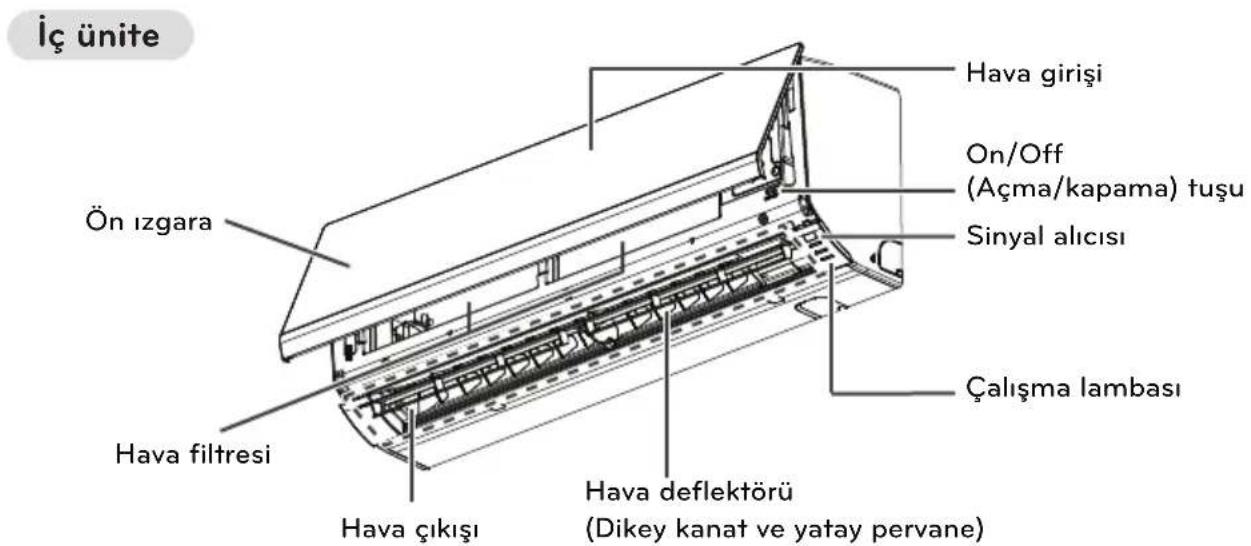

Bileşenler

* Özellik modele göre değişebilir.

NOT

Çalışma lambalarının sayısı ve bulundukları konumlar klima modeline göre değişiklik gösterebilir.

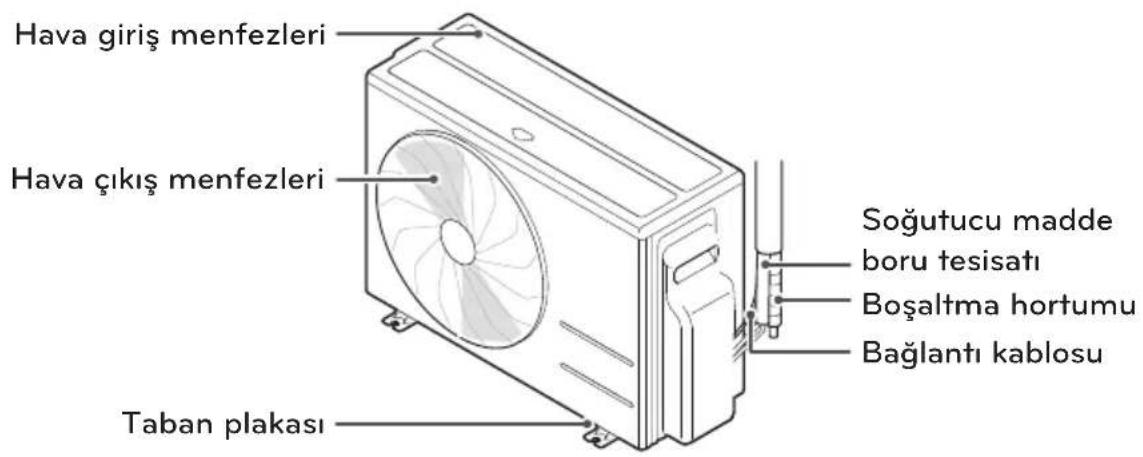

Dis ünite

* Özellik modele göre değişebilir.

Uzaktan kumandanın kullanılması

Klimayı uzaktan kumandayla daha rahat kullanabilirsiniz. Ilave işlevleri uzaktan kumanda kapağının altında bulabilirsiniz.

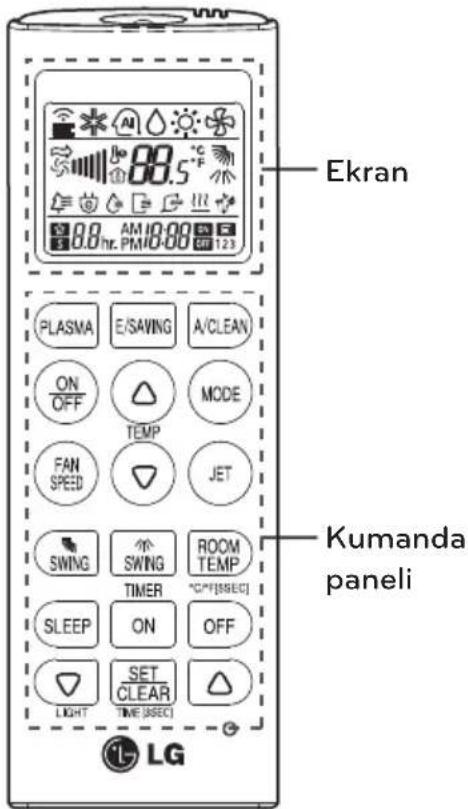

Kablosuz uzaktan kumanda

Kumanda paneli	Ekran Açıklama
	Plasma button*: İç alan ünitesine giren parçacıkları temizleyerek havayı arıtır.
[0277]	[S43W] Uyku modu oto düğmesi*: Uyku modu oto işlemini ayarlar.
	Sıcaklık ayar tuşları: Isıtma ve soğutma esnasında oda sıcaklığını ayarlar.
	- Açma/Kapama düğmesi: Gücü açar/kapar.
[FAN SPEED]	İç alan fan hız tuşu: Fan devir hızını ayarlar.
[6K3X]	Çalışma modu seçim düğmesi*: Çalışma modunu seçer. Soğutma işlemi (*) / Otomatik çalış- tırma veya otomatik değiştirme (AI) / Nem alma işlemi (◇) / Isıtma çalıştırma (◇) / Hava dolaşımı (◇)
	Jet soğutma/ısıtma düğmesi*: İç alanı havasını kısa bir sürede ısitır veya soğutur
	Hava akım yönü tuşu: Hava akımı yö- nünü dikey veya yatay olarak ayarlar.
[X8XX]	Sıcaklık gösterge tuşu: Oda sıcaklığını gösterir. 5 saniye basılması halinde sıcak- lik birimini °C'den °F'ye değiştirir.
	[∅∅Y] Zamanlayıcı tuşu: Mevcut geçerli za- manı ve başlama/sona erme zamanını ayarlar.
[HHKT]	Navigasyon ve işlevler tuşu*: Zamanı ve özel işlevleri ayarlar.
[WXSW]
[DWHT]	-
[TTT=1]	-

Pillerin yerleştirilmesi

Uzaktan kumandayı kullanmadan önce pilleri takın. Kullanılan pil türü: AAA (1.5 V).

1 Pil kapağını çıkarın.

2 Yeni pilleri takın ve + ve - uçların doğru şekilde yerleştirildiğinden emin olun.

3 Akü kapağını yerine takın.

NOT

Uzaktan kumandanın ekranı silinmeye başlarsa, pilleri değiştirin.

Uzaktan kumanda tutucusunun ta- kilması

Uzaktan kumandayı korumak için tutucuyu doğrudan güneş ışığı almayan bir yere takın.

1 Güvenli ve kolay erişilebilen bir yer seçin.

2 Tutucuyu, 2 vidayı tornavida ile takarak tespit edin.

3 Uzaktan kumandayı tutucuya kaydırın.

Uzaktan kumandayı çalıştırmak için klimanın altındaki sinyal aliciya yönlendirin.

• Uzaktan kumanda yönlendirildiği takdirde diğer elektronik cihazları da çalıştırabilir. Uzaktan kumandayı klimanın sinyal alicısına yönlendirdiğinizden emin olun.
• Doğru işletim için sinyal verici ve alıcısını bir yumuşak bezle temizleyin.

TEMEL İŞLEVLER

Odanızın soğutulması

(Soğutma işlemi)

1 Gücü açmak için ON OFF tuşuna basın.
2 Otomatik çalışmayı seçmek için MODE tuşuna basın.
- Ekranda ✱ görüntülenir.

3 İstenen sıcaklığı ayarlamak için Ⓓ veya ⚡ tuşuna basın.

- Sıcaklık 18°C - 30°C arasındadır.

Odanızın ıstilması

(Isıtma işlemi)

1 Gücü açmak için CN tuşuna basın.
2 Isıtma işlemini seçmek için MODE tuşuna arka arkaya basın.
- Ekranda 🔍 görüntülenir.

3 İstenen sıcaklığı ayarlamak için Ⓙ veya ⚽ tuşuna basın.

- Sıcaklık 16°C - 30°C arasında ayarlanabilir.

NOT

Yalnızca soğutan modellerde bu işlev desteklenmez.

Nemin giderilmesi (Nem giderme işlemi)

Bu mod, içinde küf oluşumunu engellemek için yüksek nemli ortamlardaki veya yağmur mevsimindeki aşırı nemi giderir. Bu mod optimal nem seviyesini muhafaza etmek için oda sıcaklığı ve fan hızını otomatik olarak ayarlar.

1 Gücü açmak için Ⓒn tuşuna basın.
2 Nem giderme işlemini seçmek için Ⓜte tuşuna arka arkaya basın.
- Ekranda ⬆ görüntülenir.

- Otomatik olarak ayarlandığı için bu mod dahilinde oda sıcaklığı ayarlanamaz. Ayrıca, oda sıcaklığı ekranda görüntülenmez.

Odanızın havalandırılması (Hava Dolaşım işlemi)

Bu mod oda sıcaklığını değiştirmeden yalnızca içerideki havayı devirdaim eder.

Soğutma lambası hava dolaşim modunda yanar.

1 Gücü açmak için Ⓞn OFF tuşuna basın.

2 Hava dolaşım işlemini seçmek için NCDE tuşuna arka arkaya basın.

- Ekranda ✿görüntülenir.

3 Fan hızı ayarı için Ⓗ FAN SPEED tuşuna basın.

Fan hızının ayarlanması

1 Fan hızı ayarı için FAN tuşuna arka arkaya basın.

- Doğal hava isterseniz → tuşuna basın. Fan hızı otomatik olarak ayarlanır.

Hava akım yönünün ayarlanması

1 Hava akımı yönünü dikey olarak ayarlamak için ⚫ devamlı basın ve istenilen yönü seçin.

- Hava akımı yönünü otomatik olarak ayarlamak için ###yi seçin.

2 Hava akımı yönünü yatay olarak ayarlamak için SWING devamlı basın ve istenilen yönü seçin.

- Hava akımı yönünü otomatik olarak ayarlamak için 〃 to'yu seçin.

NOT

- Modele bağlı olarak hava akımının yönünü yatay olarak ayarlanamayabilir.

- Hava deflektörünün gelişigüzel olarak ayarlanması üründe arıza yaratabilir.

- Klimayı tekrar başlatırsanız, önceden ayarlanan hava akım yönünde çalışır, yani hava deflektörü uzaktan kumanda üzerinde görüntülenen simgeye uymaz. Bu durum meydana gelince, hava akımının yönünü ayarlamak için SWING veya SWING tuşuna basın.

Zamanlayıcının ayarlanması

Enerji tasarrufu ve klimanın daha verimli çalış- ması için zamanlayıcı işlevini kullanabilirsiniz

Mevcut geçerli zamanın ayarlanması

1 SETTUŞUNA 3 saniyeden uzun bir süre basın.

- Ekranın alt kısmında AM/PM simgesi belirir.

2 Dakikayı seçmek için ▽ veya △ tuşuna basın.
3 Bitirmek için SET CLEAR tuşuna basın.

Ayarlanan bir zamanda klimanın oto- matik olarak açılması

1 ON tuşuna basın.

- Ekranın alt kısmında aşağıdaki simge belirir.

2 Dakikayı seçmek için ▽ veya △ tuşuna basın.
3 Bitirmek için SET CLEAR tuşuna basın.

Ayarlanan bir zamanda klimanın oto- matik olarak kapatılması

1 OFF tuşuna basin.

- Ekranın alt kısmında aşağıdaki simge belirir.

2 Dakikayı seçmek için ▼ veya △ tuşuna basın.
3 Bitirmek için SET CLEAR tuşuna basın.

Zaman ayarlayıcının iptal edilmesi

1 ON tuşuna basın.
2 Zamanlayıcı ayar iptali için ON veya OFF tu-şuna basın.
3 SETtuşuna basin.

- Tüm zamanlayıcı ayarlarını iptal etmek için SFT CLEAR tuşuna basın.

Uyku modunun ayarlanması

Uyuduğunuzda klimanın otomatik olarak kapanması için uyku modunu kullanın.

1 Gücü açmak için Ⓞtuşuna basın.
2 SLEEP tuşuna basin.
3 Saati seçmek (azami 7 saat) için ▽ veya △ tuşuna basın.
4 Bitirmek için SET CLEAR tuşuna basın.

- Uyku modunda ekranda ⭐ görüntülenir.

NOT

Soğutma ve Nem Giderme modlarında, daha konforlu bir uyku için sıcaklık 30 dakika sonra sıcaklık 1°C ve 30 dakika sonra 1°C daha yükselir. Sıcaklık önceden ayarlanan sıcaklığın 2°C üzerine yükselir.

GELİŞMİŞ İŞLEVLER

Klima bazı ilave gelişmiş işlevler sunmaktadır.

Hava sıcaklığının çabucak de- ğiştirilmesi (Jet Soğutma/Isıtma işlemi)

Bu mod, iç alanın havasını yazın çabucak soğutmanızı kışın da ısitmanızı mümkün kılar.

1 Gücü açmak için ⓄTUŞUNA basın.

2 Ⓙtuşuna basin.

• Jet soğutma modunda 30 dakika boyunca 18°C isıda dışarı güçlü hava akımı verilir.
• Jet ısıtma modunda 30 dakika boyunca 30°C ısıda dışarı güçlü hava akımı verilir.

NOT

• Hava Dolaşım, Otomatik veya Otomatik Geçiş modunda bu fonksiyon kullanılamaz.
• Modele bağlı olarak bu işlev desteklen-meyebilir.

İç mekan hava arıtımı

Otomatik Temizleme işlemi

Soğutma ve nem giderme işlemlerinde, iç alan ünitesi içinde rutubet oluşur.

Bu rutubeti gidermek için otomatik temizleme işlevini kullanın.

1 Gücü açmak için CN CFF tuşuna basın.
2 A/CLEAN tuşuna basin.

- Ekranda ≡ görüntülenir.

- Gücü kapatırsanız, fan 30 dakika çalışır ve iç alan ünitesinin içini temizler.

NOT

Otomatik temizleme modu devredeyken bazı tuşlar kullanılamaz.

Plazma Arıtım işlemi

(*) tarafından geliştirilen plazma filtresi temiz ve taze hava tedarik etmek için girişhavasındaki mikroskopik kirletici maddeleri giderir.

1 Gücü açmak için ON OFF tuşuna basın.

2 PLASMA tuşuna basin.

- Ekranda ♣görüntülenir.

Otomatik işletim (Yapay zeka)

İstenilen sıcaklığı ve iç ünite fan hızını ayarlayabilirsiniz.

SICAKLIK AYARI. ARALIĞI: 18 \~ 30°C.

1 Gücü açmak için CN tuşuna basın.

2 Oto işlemi seçmek için MODE tuşuna sürekli basın.

• Bu işlevi, klimayı açmadan PLASMA tuşuna basarak kullanabilirsiniz.
• Hem plazma lambası, hem de soğutma lambası plazma arıtımı işlemi sırasında yanar.
• Modele bağlı olarak bu işlev desteklen-meyebilir.

NOT

• Bu modda, hava akışı deflektörün oto-matik dönmesi için ayarını yapabilirsiniz.
• Modele bağlı olarak bu işlev desteklen-meyebilir.

Enerji tasarruflu soğutma modu

Bu mod soğutma esnasında güç tüketimini asgari seviyeye indirir ve ayarlanan sıcaklığı daha rahat bir ortam için optimal seviyeye yükseltir.

1 Gücü açmak için ON OFF tuşuna basın.
2 Otomatik çalışmayı seçmek için Ⓞode tuşuna basın.
3 E/SAVING tuşuna basın.
- Ekranda ⓔ görüntülenir.

Modele bağlı olarak bu işlev desteklenme- yebilir.

Ekran parlaklığı

İç alan ünite ekranının parlaklığını ayarlayabilir- siniz.

1 Parlaklığı istenen seviyede ayarlamak için ▽tuşuna arka arkaya basın.

NOT

Modele bağlı olarak bu işlev desteklenme- yebilir.

Klimanın uzaktan kumandasız çalıştırılması

Uzaktan kumanda olmadığında klimayı çalıştırmak için Açma/Kapatma tuşunu kullanın.

Bununla birlikte, fan hızı yüksekfe ayarlanır.

1 Ön kapağı açın.

- Kapağın her iki tarafını hafifçe kaldırın.

* Özellik modele göre değişebilir.

2 Açma/Kapatma tuşuna basın.

* Özellik modele göre değişebilir.

- Soğutma ve ısıtma modları için, çalışma modu oda sıcaklığına bağlı olarak değişir.

Oda sıcaklığı	Ayarlanan sıcaklık	Çalışma modu
21°C altında 24°C	24°C	Isıtma işlemi
21°C altında ve 24°C üzerinde	23°C	Nem giderme işlemi
24°C üzerinde	22°C	Soğutma işlemi

- Yalnızca soğutan modeller için sıcaklık 22°C (71.6°F) seviyesine ayarlanır.

Klimanın otomatik olarak tekrar başlatılması

Bir elektrik kesintisinden sonra klima tekrar açıldığında, bu işlev eski ayarları geri yükler. Bu işlev bir fabrika ayarıdır.

Otomatik tekrar başlatmanın devreden çıkarılması

1 Ön kapağı açın.

- Kapağın her iki tarafını hafifçe kaldırın.

* Özellik modele göre değişebilir.

2 On/Off tuşuna 6 saniyeden uzun süre basın.

- Ünite iki kere bip sesi çıkaracak ve lamba 6 kere yanıp sönecektir.

* Özellik modele göre değişebilir.

- İşlevin yeniden devreye sokulması için Açma/Kapama tuşuna 6 saniyeden uzun süre basın. Ünite iki kere bip sesi çıkaracak ve mavi lamba 4 kere yanıp sönecektir.

NOT

Açma/Kapama tuşuna 6 saniye yerine 3-5 saniye basarsanız, ünite test çalışmasına geçecektir. Test çalışmasında, ünite 18 da-kika boyunca soğutma için güçlü hava akımı verir ve daha sonra fabrika ayarlarına geri döner.

BAKIM

Optimal performansı muhafaza etmek ve olası arızaları önlemek için üniteyi düzenli olarak temizleyin.

* Modele bağlı olarak bu özellik sağlanmayabilir.

* Özellik modele göre değişebilir.

Madde	Temizlik aralığı	Temizleme yöntemi
Hava filtresi 2 hafta		“Hava filtresinin temizlenmesi” konusuna bakın.
Anti-alerji filtresi / Üçlü filtre 3 ay		“Anti-alerji filtresi ve üçlü Filtrenin temizlenmesi” konusuna bakın.
Plazma filtresi* 3 ay		“Plazma filtresinin temizlenmesi” konusuna bakın.
İç alan ünite yüzeyi	Düzenli olarak	Yumuşak ve kuru bir bez kullanın. Beyazlatıcı veya aşındırıcı malzemeleri kullanmayın.
Dış ünite	Düzenli olarak	Isı eşanjör bobinlerini ve panel deliklerini temizlemek için buhar kullanın (teknisyene danışın).

! DİKKAT

• Bakım işlemlerinden önce gücü kapatın ve fışı çekin; aksi takdirde elektrik çarpabilir.
• Filtre temizliğinde kullanılacak suyun sıcaklığı 40°C'yi aşmamalıdır. Deformasyon veya bo-zunmaya neden olabilir.
• Filtreleri temizlerken uçucu maddeler kullanmayın. Aksi takdirde ürün yüzeyi zarar görebilir.

NOT

• Filtrelerin şekil ve yeri modele bağlı olarak değişiklik gösterebilir.
• Bobinde biriken kirlerin çalışma verimliliğini azaltıp enerji maliyetini yükseltebileceği için dış alan ünitesinin ısı eşanjör ünitesinin bobinlerini düzenli olarak temizlediğinizden emin olun.

Hava filtresinin temizlenmesi

Hava filtresini 2 haftada bir veya gerekliyse daha sık temizleyin.

1 Gücü kapatın ve güç kablosunu çıkarın.

2 Ön kapağı açın.

- Kapağın her iki tarafını hafifçe kaldırın.

* Özellik modele göre değişebilir.

3 Hava filtresinin topuzunu tutun, hafifçe kaldirıp üniteden sökün.

* Özellik modele göre değişebilir.

4 Filtreyi bir elektrikli süpürgeyle veya ıllık suyla temizleyin.

- Kiri çıkarmak zorsa, filtreyi deterjanla ılık suda yıkayın.

5 Filtreyi gölgede kurutun.

Anti-alerji filtresi ve üçlü filt- renin temizlenmesi

1 Gücü kapatın ve güç kablosunu çıkarın.

2 Ön kapağı açın ve hava filtresini çıkarın ("Hava filtresinin temizlenmesi" konusuna bakın).

3 Anti-alerji filtresi ve üçlü filtreyi dışarı çıkarın.

* Özellik modele göre değişebilir.

4 Filtreyi doğrudan güneş altında 2 saat kuru-tun.

NOT

Filtrelerin şekil ve yeri modele bağlı olarak değişiklik gösterebilir.

Plazma filtresinin temizlen- mesi

1 Gücü kapatın ve güç kablosunu çıkarın.

2 Ön kapağı açın ve hava filtresini çıkarın ("Hava filtresinin temizlenmesi" konusuna bakın).

3 Plazma filtresini 10 saniyede çıkarın.

* Özellik modele göre değişebilir.

4 Kirleri bir elektrikli süpürgesiyle temizleyin.

- Kiri çıkarmak zorsa, filtreyi deterjanla ıllık suda yıkayın.

5 Filtreyi gölgede kurutun.

NOT

- Filtrelerin şekil ve yeri modele bağlı olarak değişiklik gösterebilir.

- Plazma filtresi bazı modellerde olmayabilir.

ARIZA GİDERME

Kendi-kendine teşhis işlevi

Bu üründe dahili kendi kendine teşhis işlevine sahiptir. Bir arıza oluşursa, iç ünitenin lambası 2 sa niyelik aralıklarla yanıp sönecektir. Bu durum meydana gelirse, bayiiniz veya servis merkezinizle ir- tibat kurun.

Servis çağırmadan önce

Servis merkezini aramadan önce aşağıdaki kileri kontrol edin. Sorun devam ederse, yerel servis merkezinizle irtibata geçin.

Sorun Olası nedenler Düzeltme eylemi
Üniteden bir yanık kokusu ve garip ses geliyor.	-	Klimayı kapatın, güç kablosunu çıkarın ve servis merkezini arayın.
Nem seviyesi düşükken bile iç üniteden su sızıyor.
Güç kablosu hasarlı veya aşırı ısı üretiyor.
Bir anahtar, şalter (emniyet, topraklama) veya bir sigorta doğru çalışmıyor.
Klima çalışmıyor.	Klima fişe takılı değil.	Güç kablosunun çıkışa prize takılı olup olmadığını kontrol edin.
	Bir sigorta patlak veya güç kaynağı engellenmiş.	Sigortayı değiştirin veya şalterin atıp atmadığına bakın.
	Bir elektrik kesintisi meydana geldi.	Elektrik kesintisi durumunda klimayı kapatın. Güç geri gelince, 3 dakika bekleyin ve klimayı açın.
	Voltaj çok düşük veya yüksek.	Şalterin atıp atmadığına bakın.
	Klima önceden belirlenen bir zamanda oto-matikman kapandı.	Güç tuşuna tekrar basın.
Sorun Olası nedenler Düzeltme eylemi
Klima soğuk hava vermiyor.	Hava doğru şekilde dolaşmıyor.	Klimanın önünü bloke eden perde, jaluzi veya mobilya olmadığından emin olun.
	Hava filtresi kirli.	Hava filtresini 2 haftada bir temizleyin.Daha fazla bilgi için “Hava filtresinin temizlenmesi” konusuna bakın.
	Oda sıcaklığı çok yüksek.	Yaz mevsiminde içerideki havanın soğutulması daha uzun sürebilir. Bu durumda, içe-rideki havayı hemen soğutmak için jet soğutma işlemini seçin.
	Soğuk hava odadan kaçıyor.	Odada havalandırma noktalarından soğuk hava kaçmadığından emin olun.
	İstenen sıcaklık ayarlanan sıcaklıktan yüksek.	İstenen sıcaklığı mevcut sıcaklık altında bir değere ayarlayın.
	Yakında bir ısıtma kaynağı var.	Klima çalışıyorken, bir elektrikli fırın veya gaz yakacağı gibi ısı üreten bir cihazı kullanmaktan kaçının.
	Hava dolaşım işlemi seçilmiş.	Hava dolaşım işleminde, klimadaki hava içerideki havayı soğutmadan veya ısıtmadan üflenir. Çalışma modunu soğutma işlemine ayarlayın.
Fan hızını ayarlamak mümkün değil.	Otomatik çalışma, jet çalışma veya nem giderme işlemi seçilmiş.	Jet veya nem giderme işlemlerinde olduğu gibi bazı çalışma modlarıda fan devir hızını ayarlayamazsınız. Fan devir hızını ayarlayabileceğiniz bir çalışma modu seçin.
Sıcaklığı ayarlamak mümkün değil.	Hava dolaşım işlemi veya jet çalışma seçilmiş.	Jet veya nem giderme işlemlerinde olduğu gibi bazı çalışma modlarıda sıcaklığı ayarlayamazsınız. Sıcaklığı ayarlayabileceğiniz bir çalışma modu seçin.

TEKNIK BELGELER Kaset tipi iç üniteler

		AMNW07GDBR0	AMNW09GDBR0	AMNW12GDBR0	AMNW18GDCR0	AMNW24GDCR0
Soğutma Kapasitesi	Btu/h	7,000	9,000	12,000	18,000	23,000
Isıtma Kapasitesi	Btu/h	8,000	10,000	13,200	19,800	25,500
Boyutlar - ünite	mm	895 × 289 × 205	895 × 289 × 205	895 × 289 × 205	1,030 × 325 × 245	1,030 × 325 × 245
Ağırlık (kg)	kg	10.2	10.2	10.2	14.2	14.2

• Şirketimizdeki geliştirme faaliyetlerinden dolayı ürün özelliklerinin, haber verilmeksizin değiştirilme hakkı tarafındanda saklıdır.
  • Anma değeri için TS EN 14511 de T1 iklim şartları ile tarif edilen koşullar esas alınmıştır.
• İç ve dış ortam sıcaklıklarının standartlarda esas alınan değerlerin dışına çıkması durumunda klimanızın ısıtma ve soğutma kapasitelerinin etkilenmei doğaldır.
• Ürünün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer basılı dokümanlarda beyan edilen değerler, ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir.
• Satın almış olduğunuz ürünün kullanım ömrü 10 yıldır. Bu, ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresidir.

Yetkili Servisler

Değerli Müşterimiz,

Bosch Termoteknik Çağrı Yönetim Merkezi 444 9 474 telefon numarası ile, 7 gün / 24 saat hizmet vermektedir (Saat 20.00 ile 09.00 arası otomatik kayıt sistemi ile yapılmaktadır. Bu saatler içinde aradığınızda sistemden nöbetçi servis bilgisini alabilirsiniz.)

Doğrudan bu numarayı çevirerek size en yakın Yetkili Servis telefonunu alabilir veya arzu ettiğiniz hizmeti talep edebilirsiniz.

Çağrı Merkezi

444 9 474

Kullanım süresi 10 yıldır. ( Ürünün fonksiyonlarını yerine getirebilmesi için gerekli yedek parça temin sür

Eski cihazınızın imha edilmesi

1. Bu, üzeri çizilmiş daire içerisindeki çöp kutusu sembolü bir ürüne iliştirildiğinde, o ürünün Avrupa Direktifi 2002/96/EC'nin kapsamı içinde bulunduğu anlaşılır.
2. Bütün elektrikli ve elektronik ürünler, belediyenin normal çöp toplama hizmetlerinden yararlanılmadan, hükümet ya da yetkili yerel birimler tarafından onaylanmış toplama tesisleri vasıtasıyla atılmalıdır.
3. Eski cihazınızın atık yöntemlerine uygun bir şekilde atılması, çevre ve insane sağlığı açısından olası olumsuz sonuçların ortaya çıkmasının önlenmesine yardımcı olacaktır.
4. Eski cihazınızın imha edilmesine ilişkin daha fazla bilgi edinmek için lütfen yaşadığınız bölgede bulunan çöp hizmetlerinden sorumlu yetkili büroya, atık hizmetleri birimine ya da ürünü satın almış olduğunu mağazaya başvurunuz.
5. EEE Yönetmeligine uygundur.

LG

Life's Good

İTHALATÇI FİRMA

Bosch Termoteknik Isıtma ve Klima Ticaret A.Ş.

Ankara Asfaltı Üzeri, Acıbadem Mah.

Onur Sokak No:18/A

Koşuyolu-Kadıköy / İstanbul / TÜRKİYE

Tel: [phone]

ÜRETİCİ FİRMA

LG Electronics Inc.
