KULLANIM KILAVUZU GDP 5000 GRUNDIG

4-6 GÜVENLİK TEDBİRLERİ

5 Ambalaj İçin Uyarı!

5 Pil İçin Uyarı!

6 WEEE Elektronik Atıkların Bertarafı:

6 Yasaklı Madde Kullanımının Kısıtlanmasına Uyum

6 PCB Uygunluğu

6 Enerji tasarrufu için yapılması gerekenler

7-10 ÖNEMLİ GÜVENLİK ÖNLEMLERİ

11 DVD OYNATICINIZIN TEKNİK ÖZELLİKLERİ

12 AKSESUARLAR ve PANEL

12 Aksesuarlar

12 Ön Panel

12 Arka Panel

13-14 TEMEL BAĞLANTI

13 HDMI Girişi Olan Cihazlara Bağlantı

13 Scart Kablosuyla TV'ye Bağlantı

13 Ses/Video Kablosuyla TV'ye Bağlantı

14 YUV Video Girişine Sahip Bir TV'ye ve Ses Sistemine Bağlantı

14 TV'ye ve 5.1 Kanal Destekli Dijital Ses Girişine Sahip Bir Amplifikatöre Bağlantı

15 UZAKTAN KUMANDA

15 Pillerin Konulması

16-17 TEMEL OYNATMA (PLAYBACK) İŞLEMI

16 Hazırlıklar

16 Temel Oynatma (Playback) İşlemi

16 Oynatmayı Durdurma

16 Önceki ve Sonraki

16 Hızlı İleri ve Hızlı Geri Sarma

17 Oynatmayı Duraklatma/Adım Adım Onatma

17-18 GELİŞMİŞ OYNATMA (PLAYBACK) İŞLEMİ

17 V.MODE (V.Modu)

17 OSD

17 SUBTITLE (Altyazı)

18 Title/Pbc (Başlık/Pbc) (Oynatma Kontrolü)

18 Search (Ara)

TÜRKÇE

iÇİNDEKİLER

18 Repeat (Tekrarla)
18 A-B Repeat (A-B Tekrari)
18 Clear (Temizle)
18 PAL/NTSC
18 Menu (Menü)
18 Program

19-22

ÖZEL FONKSİYONLA OYNATMA

19 Zoom (Yakınlaştır)
19 DVD/USB/Card (DVD/USB/Kart)
19 Angle (Açı)
19 Audio (Ses Kanali)
19 Volume (Ses) ve Mute (Sessiz)
19 USB Fonksiyonu Açıklaması
19 Hafıza Kartı Fonksiyonları
20 HDMI Fonksiyonu
20 MP3 Çalma
21 MPEG4 Disk Fonksiyonu Açıklaması
21 JPEG Diski Oynatma
21 Kodak Picture CD Oynatma

23-28

SİSTEM KURULUMU

23 Genel Kurulum Sayfası
23 TV Gösterimi
23 Açı İşareti
23 OSD Dili
23 Başlıklar
24 Ekran Koruyucu
24 Son Hafiza

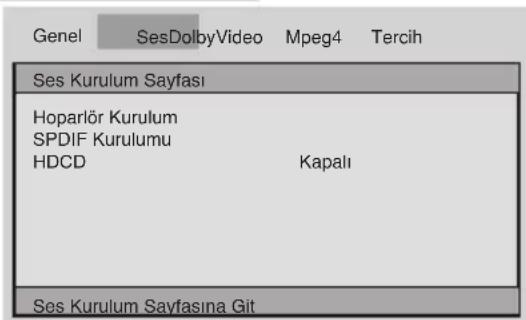

24 Ses Kurulum Sayfası

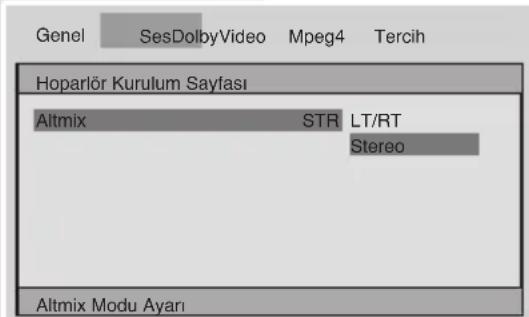

24 Hoparlör Kurulum Sayfası

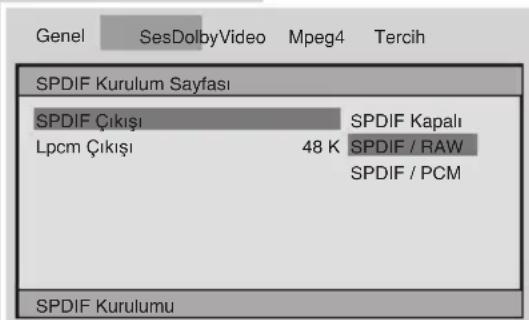

24 SPDIF Kurulum Sayfası

25 HDCD

25 Dolby Digital Kurulum Sayfası
25 Video Kurulum Sayfası

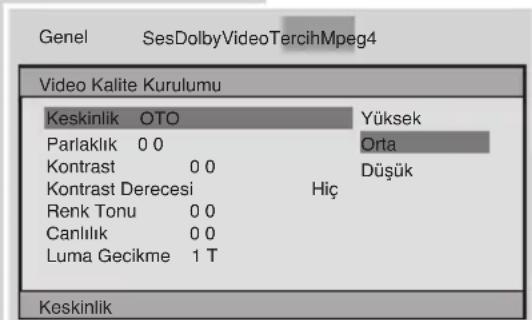

25 Video Kalitesi Kurulum Sayfası

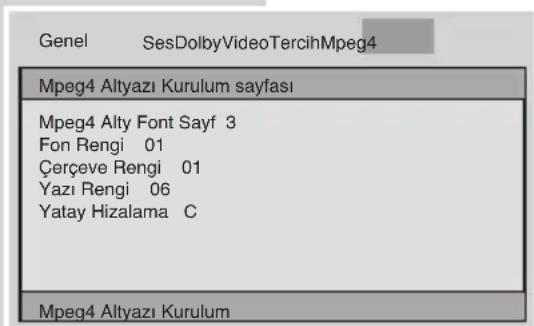

26 Subtitle Pro MPEG4 Altyazı Ayarlar Sayfası
27 Tercihler Kurulum Sayfası

28

SORUN GİDERME

29

ÖZELLİKLER

GÜVENLİK TEDBİRLERİ

Eşkenar üçgen içerisindeki ok başlı yıldırım sembolü, ürünün kabini içinde elektrik çarpması riski doğurabilecek şic yalıtılmamış "tehlikeli voltaj" varlığı konusunda kullanıcıyı uyarmak içindir.

Eşkenar üçgen içerisindeki önlem işareti, cihazla birlikte verilen yazılı belgelerde önemli kullanım ve bakım (or talimatlarının olduğu konusunda kullanıcıyı uyarmak içindir.

Bu sembol SINIF II (Çift Yalıtım) içindir

UYARI :

Şebeke fişi, cihaza gelen elektriği kesmek için kullanılır. Kolaylıkla • prizden dezebilecek konumda tutulmalı ve kullanımını zorlaştıracak bir engel bulunmamalıdır.

Yangın ya da elektrik çarpma riskini azaltmak için b yağmura ya da neme maruz bırakmayın; kabinin içinde tehlikeli düzeyde yüksek voltaj bulunmaktadır. Kabini açmayın; seçlemleri için sadece yetkili personele başvurun.

UYARI :

Elektrik çarpmasını önlemek için, fisi, geniş ucu geniş yuvaya karşılık gelecek şekilde tamamen takın.

Bu cihazda lazer kullanılmaktadır.

Burada belirtilenler dışında herhangi bir kontrolün, ayarın ya da prosedürün kullanılması tehlikeli radyasyona maruz kalınmcı neden olabilir.

Kapağı açmayın ve ürünü kendiniz onarmaya çalışmayın. Her türlü servis işlemi için yetkili personele başvurun.

TEHLİKE:

Açıkken ve kilit arızalı ya da devre dışı olduğunda gözle görülen veya görülmeyen lazer ışınımı vardır. Işına doğrudan maruz kalmaktan kaçının.

GÜVENLİK TEDBİRLERİ

Bu ürün, Macrovision Corporation ve diğer hak sahiplerine ait belirli ABD patentleri ve diğer fikri mülkiyet haklarının yöntem talepleri tarafından korunan telif hakkı koruma teknolojisine uygundur. Bu telif hakkı koruma teknolojisinin kullanılması Macrovision Corporation tarafından yetkilendirilmelidir ve Macrovision Corporation tarafından aksine izin verilmedikçe yalnızca evde ya da diğer sınırlı izleme amaçları doğrultusunda kullanım içindir. Ters mühendislik ya da sökmek yasaktır.

Kullanıcılar, her yüksek tanımlı (high definition) televizyonun bu ürünle uyumlu olmadığını ve görüntüde kusurlar meydana gelebilec bilincinde olmalıdır.

Dolby Laboratories lisansı altında üretilmiştir. "Dolby" ve çift D sembolü, Dolby Laboratories'in ticari markalarıdır. Yayınlanmamış gizli ese Telif Hakkı 1992-1997 Dolby Laboratories. Tüm hakları saklıdır.

"DTS" ve "DTS Digital Out", Digital Theater Systems, Inc.' markalarıdır.

Eski cihazınızın elden çıkarılması

Bu üzeri çarpılı çöp kutusu sembolünün bir ürüne yapıştırılmış olması, 1. söz konusu ürünün Avrupa Direktifi 2002/96/EC kapsar olduğunu gösterir.

Tüm elektrikli ve elektronik ürünler, evsel atıklardan ayı hükümet veya yerel makamlarca belirlenmiş olan atık toplama tesisleri aracılığıyla imha edilmelidir.

Ürününüzün doğru şekilde imha edilmesi çevre ve insan üzerindeki olası olumsuz etkilerini önlemeye yardımcı olacaktır.

1. Eski ürününüzün imhasıyla ilgili daha ayrıntılı bilgi için lütfen yerel idare merkezinizle, atık imha hizmetlerini gerçekleştiren şirketle veya ürünü satın aldığınız mağaza ile irtibata geçin.

Ambalaj İçin Uyarı!

Ulusal Çevre Mevzuatımız gereği ambalajlar, geri dönüştürülebilir malzemelerden üretilmiştir. Ambalajların normal ev çöpüne atılmaması, yerel otoritenin belirttiği ambalaj toplama noktalarına atılması sağlanmalıdır.

Pil İçin Uyarı!

Ulusal Çevre Mevzuatımız gereği üründe bulunan pilu şekilde geri dönüştürülmeli veya yerel otoritenin belirttiği atık pilkutusuna atılmalıdır. Pili kullanma kılavuzunda belirtildiği şelşarj ediniz veya değiştiriniz. Pili geri dönüştürmek için lütfen yerel yetkili servise başvurun.

WEEE Elektronik Atıkların Bertarafı:

Bu ürün, geri dönüşümlü ve tekrar kullanılabilir yüksek kaliteli malzeme ve parçalardan üretilmiştir. Bu sebepten, artık kullanılamayacak duruma geldiğinde, normal ev çöpüne atılmamalı, elektrikli ve elektronik cihazların geri dönüşümü için kullanılan bir toplama noktasına verilmelidir. Bu durum, ürün üzerinde, kullanma kılavuzunda veya ambalajda bulunan yanda görünen sembol ile belirtilir. Bu toplama yerlerini, lütfen bulunduğunuz yöredeki yerel yönetime sorunuz. Eski cihazları geri kazanıma vererek, çevre korumasına önemli bir katkıda bulunursunuz.

Yasaklı Madde Kullanımının Kısıtlanmasına Uyum:

EEE Yönetmeliğine Uygundur. Aldığınız ürün, T.C. Çevre ve Orman Bakanlığı tarafından 30.05.2008 tarih ve 26891 so Resmi Gazete'de yayımlanan Elektrikli ve Elektronik Eşyalarda Bazı Zararlı Maddelerin Kullanımının Sınırlandırılmasına Dair Yönetme- likte belirtilen zararlı ve yasaklı maddeleri içermez.

PCB Uygunluğu:

"PCB (Poliklorlubifenil) içermez."

Enerji Tasarrufu İçin Yapılması Gerekenler

Cihazı kısa süreli kullanmama durumunda standby ( be konumuna getirin. Uzun süre kullanmama durumunda cihazın fişini prizden çekiniz. Ekran koruyucusunu açık konuma getirin. Bu özellik ayrıca TV'niz 2. için de yararlı olup panelin ömrünü uzatır.

ÖNEMLİ GÜVENLİK ÖNLEMLERİ

Uyari :

Bu kılavuzda ve ürünün üzerinde bulunan tüm uyarilari ve talimatları okuyun ve bunlara uyun. Gelecekte referans olarak başvurmak için bu kılavuzu saklayın.

Bu cihaz, kişisel güvenlik dikkate alınarak tasarlanmış ve üretilmiştir.

Uygun olmayan şekilde kullanılması elektrik çarpmasına yangına neden olabilir. Bu cihazdaki koruma donanımları aşağıdaki kurulum kullanım ve bakım prosedürlerini izlemeniz halinde sizi koruyacaktır. Bu cihaz, tümüyle elektronik olup bakımı sizin tarafından dan yapılabilecek herhangi bir parça içermemektedir.

Kabin kapağını çıkarmayın, aksi takdirde tehlikeli voltaja maruz kalabilirsiniz. Her türlü servis işlemi için yalnızca yetkili personele başvurun.

1. Kilavuzun okunması

Ürünü ambalajından çıkardıktan sonra kılavuzu dikkatli bir şekilde okuyun. Tüm kullanım talimatlarına ve diğer talimatlara uyun.

1. Havalandırma

Kabindeki yuvalar ve açıklıklar ürünün havalandırılmasını gerektiği gibi çalışmasını sağlamak amacıyla tasarlanmıştır. kısımlar, ürünü aşırı isınmaya karşı korur. Bu açıklar kapatılmamalı veya engellenmemelidir. Ürünü yatağa, koltuğa, halıya vı benzeri yüzeylere koyarak açıklıkların kapanmasına neden olunmamalıdır.

1. Isi

Ürününüz radyatör, rezistanslı ısıtıcı, soba ya da ısı üreten diğer ürünlerden (amfiler dahil) uzağa yerleştirilmelidir.

1. Su ve Nem

Ürününüz küvet, lavabo, mutfak evyesi veya çamaşır kıslak bir zemin ya da yüzme havuzu vb. gibi su içeren ortamlara yakın yerlerde kullanılmamalıdır. Cihaza su damlatılmamalı da sıçratılmamalı, vazo gibi içi sıvı dolu nesneler cihazın üstüne koyulmamalıdır.

1. Temizlik

Bu cihazı temizlemeden önce fişini prizden çekin. Sıvı veya aerosol temizlik maddeleri kullanmayın. Temizlik için kuru bir bez kullanın.

1. Elektrik kablosunu koruma

Elektrik kabloları, üzerine basılmayacak veya üzerine hangi bir eşya koyularak sıkışmayacak şekilde yerleştiril Fislere ve prizlere takılı kablolara ve kabloların üründen çıktığı nok-talara özellikle dikkat edin.

1. Yıldırım

Fırtına sırasında ya da uzun süreler kullanılmadan kaldığı durumlarda ürünün koruma düzeyini artırmak için fişini prizden çekin. Bu, yıldırım veya ani elektrik dalgalanmaları nedeniyle ürünün hasar görmesini önleyecektir.

1. Yabancı nesne ve sıvı girmesi

ÖNEMLİ GÜVENLİK ÖNLEMLERİ

Tehlikeli voltaj noktalarına temas edebilecekleri veya parçal kısa devre yapmasına yol açarak yangına veya elektrik çarpmasına neden olabilecekleri için ürünün açıklıklarından içeriye herhangi bir nesne sokmayın. Ürünün üzerine hiçbir türde sıvı sıçratmayın.

9. Ek parçalar

Tehlikeli durumlara neden olabileceği için ürünün üreticisi tarafından önerilmeyen ek parçalar kullanmayın.

10. Aksesuarlar

Ürünü sabit olmayan araba, kaide, tripod, braket veya masa üzerine yerleştirmeyin. Ürün düşerek bir çocuğun ya da yaralanmasına neden olabilir veya üründe ciddi hasar meydana gelebilir. Yalnızca üretici tarafından önerilen veya ürünle likte satılan tekerlekli sehpa, kaide, tripod, braket veya kullanın.

Ürünle ilgili montaj işlemleri üreticinin talimatları doğrultus gerçekleştirilmeli ve üretici tarafından önerilen bir montaj aksesuarı kullanılmalıdır. Ürün ve tekerlekli sehpadan oluşan bir ünite dikkatle taşınmalıdır. Ani duruşlar, aşırı güç kullanımı ve düzensiz yüzeyler ürünün ve sehpanın devrilmesine neden olabilir.

11. Disk Sürücüsü

Disk Sürücüsü kapanırken parmağınızı araya sıkıştırmayın. takdirde ciddi bir yaralanma meydana gelebilir ve ürü görebilir.

12. Yük

Ürünün üzerine ağır nesneler koymayın ya da basmayın. Nesne düşerek ciddi yaralanmalara ve üründe ciddi hasara neden olabilir.

13. Servis Gerektiren Hasar

Aşağıdaki durumlarda ürünün fişini prizden çekin ve servis işlemi için yetkili servis personeline başvurun:

a) Elektrik kablosu veya fişi hasar gördüğüünde;
b) Ürünün üzerine sıvı döküldüğünde veya içine bir nesne düştüğünde;
c) Ürün yağmura veya suya maruz kaldığında;
d) Ürün işletim talimatlarının izlenmesine rağmen normal çalışmıyorsa. Yalnızca işletim talimatlarında yer alan kontrolleri ayarlayın. Diğer kontrollerin yanlış şekilde ayarlanması hasara neden olabilir ve bu tür hasarlar ürünün normale döndürülmesi için çoğunlukla yetkili bir teknisyen tarafından kapsamlı bir çalışma yapılmasını gerektirir.
e) Ürün düşürüldüğünde veya herhangi bir şekilde hasar gördüğünde; Ürünün performansında önemli bir değişiklik meydana geldiğinde.

14. Servis

Kapakların açılması veya çıkarılması tehlikeli voltajlara veya başka tehlikeli durumlara maruz kalmanıza neden olacağı için bu ürünle ilgili servis işlemlerini kendiniz yapmayı denemeyin. Her türlü servis

ÖNEMLİ GÜVENLİK ÖNLEMLERİ

işlemi için yetkili personele başvurun.

15. Yedek Parçalar

Yedek parçaya ihtiyaç duyulduğunda, servis teknisyeninin üretici tarafından önerilen yedek parçaları ya da orijinal parçayla aynı teknik özellikleri sahip parçaları kullandığından emin olu verilmeyen parçaların kullanılması yangına, elektrik çarpma veya başka tehlikelere neden olabilir.

16. Güvenlik Kontrolü

Bu ürünle ilgili herhangi bir servis veya onarım işlem tamamlanmasının ardından servis teknisyeninden ürünün uyg çalışma durumunda olduğunu belirlemek için güvenlik kontrollerini uygulamasını isteyin.

17. Diğer

Cihazın elektriği yalnızca fiş prizden çekildiğinde kesileceği için fişin prizden kolayca çekilebilecek konumda olduğundan olun.

Ürün Koruma Hakkında

Ürünün üst ve arka panelleri uzun süre kullanıldığında ısınabilir.

Bu bir arıza değildir.

Kullanılmadığı zaman, diski çıkardığınızdan ve ürünü • kapattığınızdan emin olun.

Cihazı uzun süre kullanmazsanız, gelecekte doğru şekilde • çalışmayabilir. Ara sıra cihazı açın ve kullanın.

Disk sürücüsünün üzerine disk dışında herhangi bir nesne • koymayın.

Yer

Cihazı aşağıdaki türden yerlere koymayın:

Isiticıların yakını veya kapalı bir araba. •

Yüksek sıcaklık (40°C veya üzeri) veya yüksek nem (%90 veya üzeri).

- Kirli yerler.

- Doğrudan güneş ışığına maruz bırakmaktan kaçının.

Parazit

Bu cihazı bir TV, radyo ya da VCR'ın yakınına koyduğunuzda, oynatılan görüntü zayıflayabilir ya da ses bozulabilir. Bu durumda, cihazı TV, radyo ya da VCR'den uzaklaştırın.

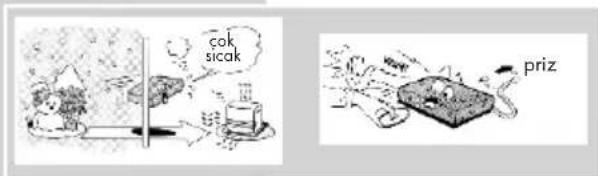

Nem Yoğunlaşmaşı Hakkında Notlar

Optik lenste, aşağıdaki durumlarda su yoğunlaşabilir.

• Cihazı soğuk bir yerden doğrudan sıcak bir yere getirdiğinizde.

- Cihazı, ısıtıcıyı henüz açtığınız bir odada ya da klimanın soğuk havasının doğrudan cihaza geldiği bir yerde kullandığınızda.

- Yazın, cihazı klima çalışan bir odadan çıkardıktan hemen sonra sıcak ve nemli bir yerde kullandığınızda.

ÖNEMLİ GÜVENLİK ÖNLEMLERİ

Oda buharlı veya nemli olduğunda.

Yoğunlaşma varsa, cihaz doğru çalışmayacaktır. Diski çıkarın, cihazın elektrik kablosunu prize takın, cihazı açın ve iki ya da üç saat bu şekilde bırakın. İki üç saat sonra, cihaz ısınacak ve varsa herhangi bir nemi buharlaştıracaktır. Cihazı duvardaki p takılı bıraktığınızda nem yoğunlaşması nadiren oluşacaktır.

Diskleri Tutma Hakkında

Diskin oynatma tarafına dokunmayın. • Disklere kağıt ya da bant yapıştırmayın. •

Diskleri Temizleme Hakkında

Disk üzerindeki parmak izleri ve toz görüntü bozulmasına neden olabilir. Diski yumuşak bir merkezden dışa doğru silin. Diski her zaman temiz tutun.

Toz yumuşak bir bezle silinemiyorsa, diski hafifçe nemlendirilmiş yumuşak bir bezle silin ve kurulayın.

- Tiner, benzin, piyasadan satın alınabilen temizleyiciler yada plaklar için anti-statik sprey gibi çözcüler kullanmayın. Bunlar diske zarar verebilir.

Diskleri Saklama Hakkında

• Diskleri doğrudan güneş ışığına maruz kalan ya da ısı kaynaklarına yakın yerlerde saklamayın.
• Diskleri banyo veya hava nemlendirici gibi neme maruz kalan yerlerde saklamayın.
• Diski kutusunda ve dikey olarak saklayın. Kutusunda veya dışarıdaki disklerin üzerine herhangi bir nesne koyulması disklerin eğilmesine neden olabilir.

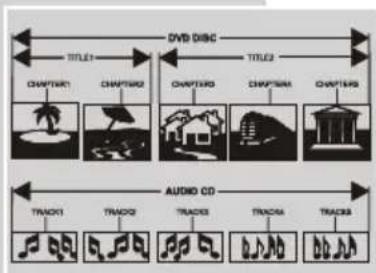

Disk İçeriğin Yapısı

Normalde DVD diskler başlıklara ve başlıklar da bölümlere ayrılmıştır. Ses CD'leri ise parçalara ayrılmıştır.

Her bir başlık, bölüm veya parçaya bir numara verilir ve bu numaraya başlık numarası, bölüm numarası veya parça numarası denir. Bu numaranın bulunmadığı diskler olabilir.

DVD OYNATICINIZIN TEKNİK ÖZELLİKLERİ

» HDMI 1080P « çıkışı ile yüksek ses ve görüntü kalitesi. •

» DMP « Digital Medya Okuyabilme özelliği. •

» 3 IN 1 « 3 adet hafıza kartı girişi •

Secure Digital Card ( SD )

- Memory Stick (MS ve MS Pro)

- Multi Media Card ( MMC )

USB 2.0 Bellek Girişi •

DivX (MPEG 4), DVD, DVD-R, DVD+R, VCD, CD, CD-R, CD-RW, •

MP3, WMA, JPEG, KODAK CD oynatabilme özelliği.

Dahili Dolby Digital (AC-3) decoder.

Progressive scan özelliği •

» Subtitle Pro « ile Alt yazı formatlarını değiştirebilme özelliği •

Çoklu dil ( 6 ses ve 6 altyazı )desteği. •

Optik ve Koaksiyel 5.1 Kanal Dijital ses çıkışı ile Ev sinema •

sisteminizden yüksek kaliteli ses elde edebilme.

• HDCD format desteği ile yüksek kaliteli CD sesi.

Görüntü Codec Desteği (Divx Modunda)

(.mp4 uzantılı dosyalar desteklenmemektedir)

Altyazı Format Desteği

.srt, .sub, .smi, .ssa, .ass, .txt

Progressive Scan (İlerlemeli) Tarama Özelliği (Non Interlaced)

Hareketli görüntülerde resmin tüm satırlarının aynı anda ekrana getirildiği, depolandığı veya iletildiği bir yöntemdir. Dolayısıyla standart video sinyaline göre daha net ve titreşimsiz bir görüntü elde edilir. Progressive Scan ile bilgisayar monitörlerindeki gibi titreşimsiz bir görüntü elde edebilirsiniz. İnsan gözünü daha fazla yoran interlaced (sıralı) tarama da ise resmin sırasıyla önce tek, sonra çift satırları gösterilerek tam resim izlenimi verilmeye çalışılır. İlerlemeli tarama kısaca »p« ile gösterilir. Örneğin: 480p ve 720p için TV'nizin »HD Ready« olması gerekir. 1080p kalitesinde görüntü alabilmek için ise TV'nizin »Full HD« olması gereklidir. Bu durumda YUV veya HDMI ile bağlantılarının kullanılması gereklidir.

Subtitle Pro Özelliği

Altyazı yönetim sistemidir. Altyazıların büyüklüğü, renk ve pozi-syonu, cihazınızın kurulum menüsü ile isteğe bağlı değiştirilebilir.

Farklı İsimdeki Altyazı Dosyalarını Görüntüleme Desteği

Altyazıların gösterilmesi için video dosyası ile altyazı dosyasının aynı isme sahip olması gerekmemektedir. Video dosya isminden farklı isimdeki altyazı dosyaları da görüntülenebilmektedir.

Kumandanızda Subtitle tuşuna bastıkça o dizinde kaç tane subtitle dosyası varsa onların içindeki diller otomatik olarak seçilir.

AKSESUARLAR ve PANEL

Aksesuarlar

Scart kablosu 1

Uzaktan kumanda 1

Kullanım kılavuzu 1

Piller 2

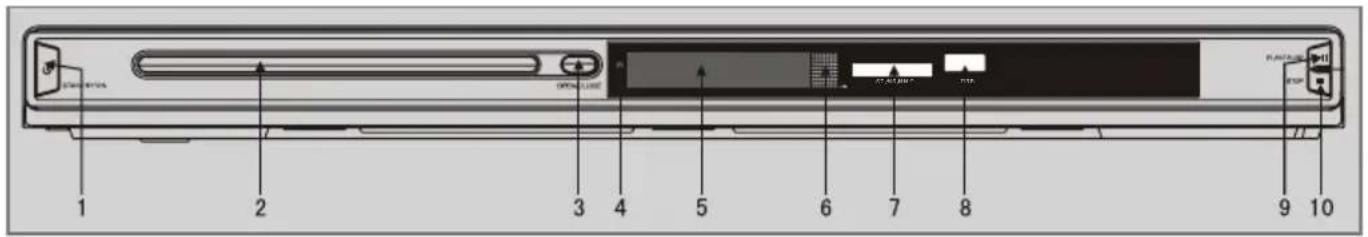

Ön Panel

1. Standby/On (Bekleme/Açık) 6. Uzaktan Kumanda Sensörü
2. Disk Sürücüsü 7. SD/MS/MMC Kart Yuvası
3. Open/Close (Aç/Kapat) 8. USB Arabirimi
4. Güç Göstergesi 9. Play/Pause(Oynat/Duraklat)
5. LED Ekran 10. Stop (Dur)

T: Başlık, C:Bölüm, H: Saat, M:Dakika, S: Saniye

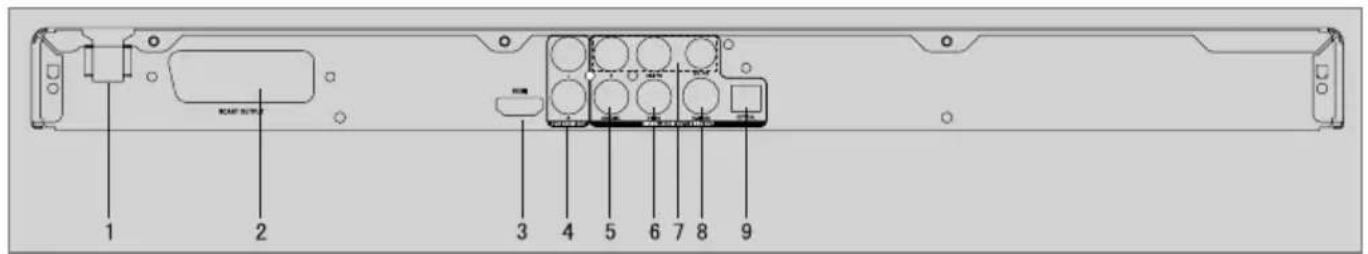

Arka Panel

1. Elektrik Hattı Girişi 6. Video Çıkışı
2. Scart Çıkışı 7. Y, Cb/Pb, Cr/Pr Komponent
3. HDMI 1080P Çıkışı (YUV) Çıkışları
4. 2 Kanal Çıkışı 8. S-Video Çıkışı
5. 5.1 Dijital Koaksiyel Çıkışı 9. 5.1 Dijital Optik Çıkışı

TEMEL BAĞLANTI

Kolay DVD bağlantı kılavuzu: Olası en iyi resim kalitesi için, aşağıdaki talimatları izlemeniz ve TV'nizin uyumlu olduğu en iyi kal kullanmanız yeterlidir:

Normal: Kompozit video İyi: S-Video

Daha iyi: Komponent video En iyi: HDMI video

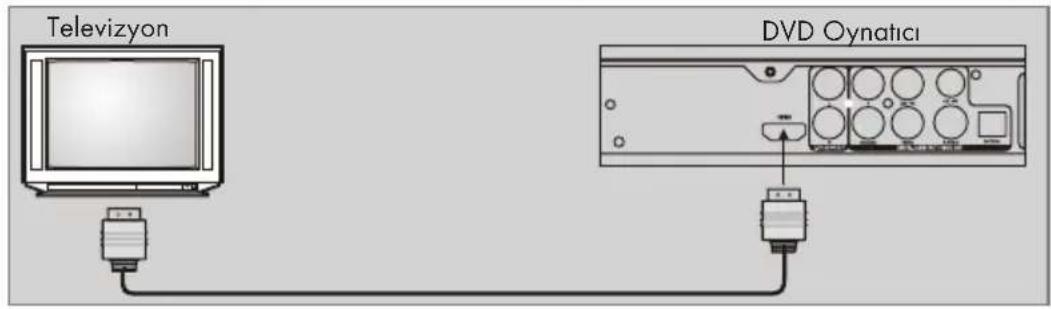

HDMI Girişi Olan Cihazlara Bağlantı

Tüm DVD koleksiyonunuzun mükemmel yüksek tanımlı formatta keyfini çıkarın. Bu DVD oynaticı, DVD'leri, ister 480p, 720p, 576p, 1080i ister 1080P olsun, HDTV'nizin ana çözünürlüğüne yükseltir. HDMI çıkışı: HD'ye dönüştürme işlemleri için bu çıkışı kullanarak enfes HD görüntülerin ve canlı dijital sesin tadını çıkarın.

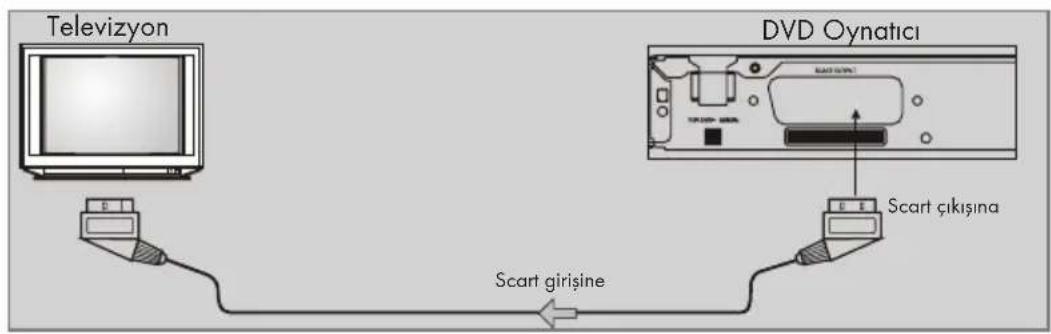

Scart Kablosuyla TV'ye Bağlantı

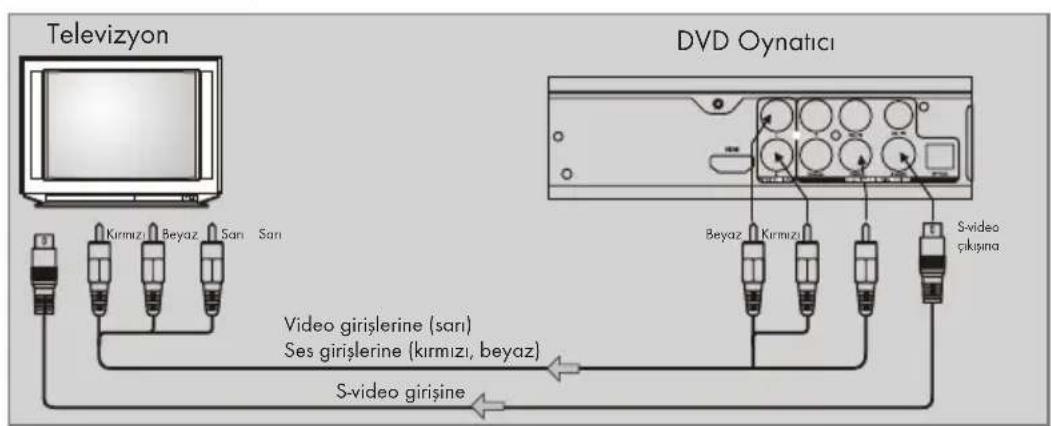

Ses/Video Tablosuyla TV'ye Bağlantı

TV'de bir S-video girişi varsa, DVD oynaticıyı bir S-video kablosuyla bağlayın. S-video kablosu kullanırken sarı video kablosunu bağlamayın.

TEMEL BAĞLANTI

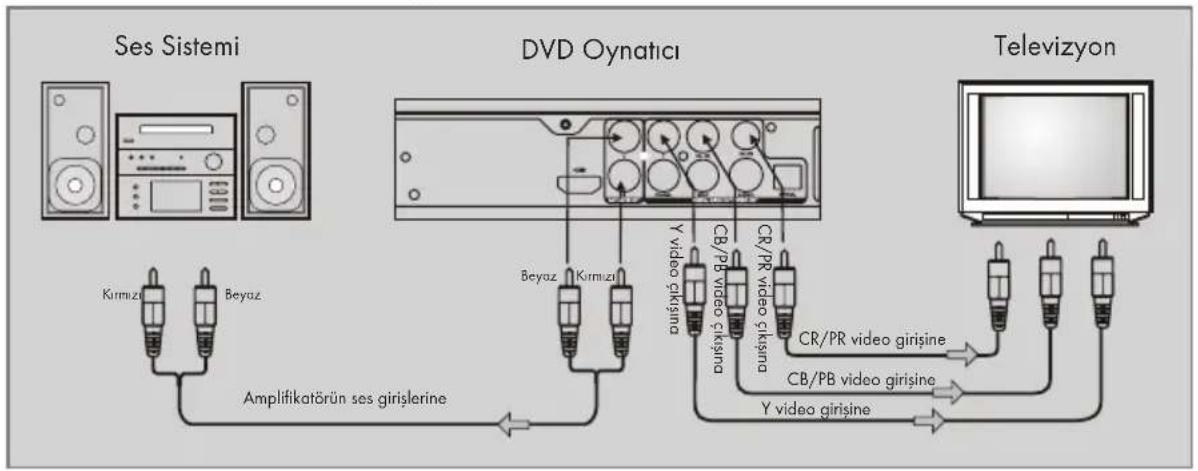

YUV Video Girişine Sahip Bir TV'ye ve Ses Sistemine Bağlantı
    end

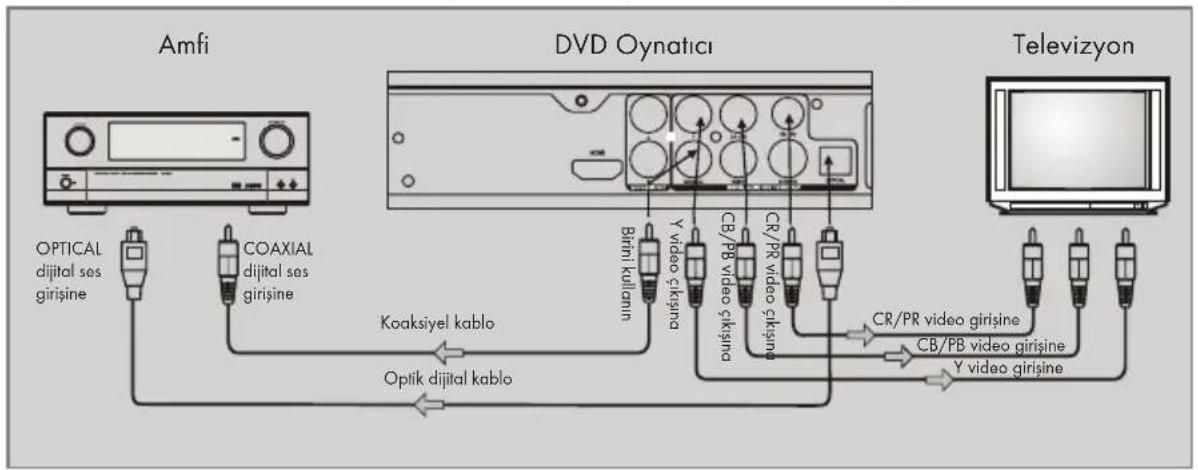

TV'ye ve 5.1 Kanal Destekli Dijital Ses Girişine Sahip Bir Amplifikatöre Bağlantı

Not:

Eğer oynatılan disk 2 kanal Audio bilgisine sahipse, çıkış olacaktır.

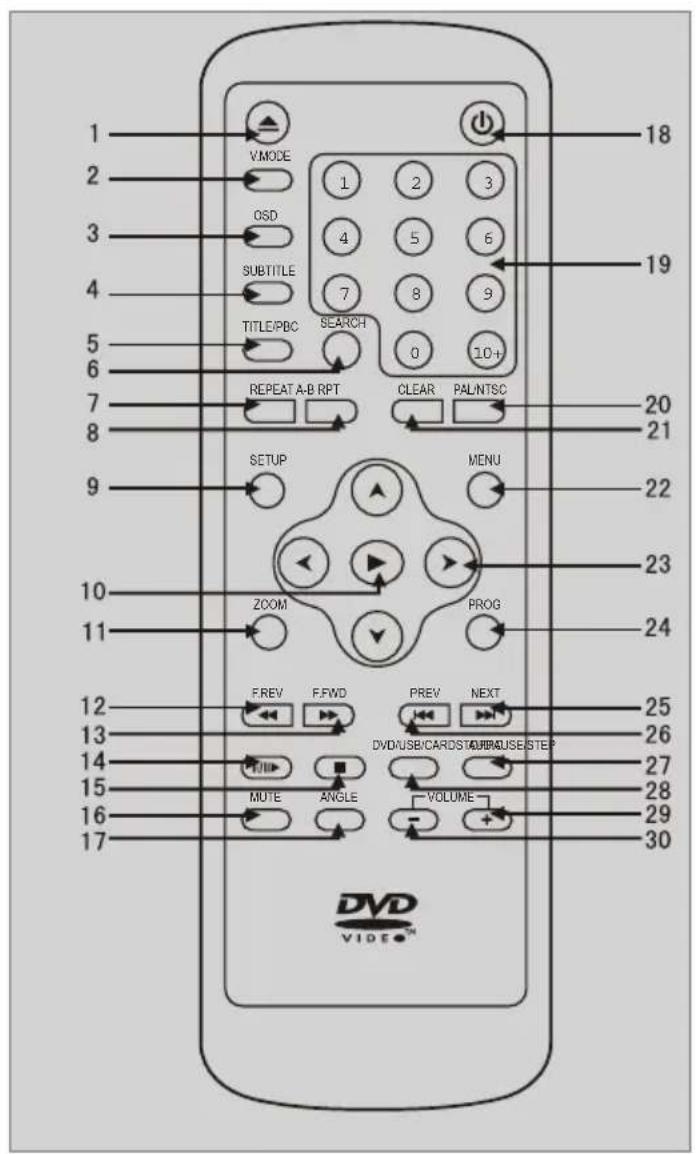

1. Disk Sürücüsü Aç/Kapat
2. V.Modu
3. Ekran Menüsü
4. Altyazi
5. Başlık/Pbc
6. Ara
7. Tekrarla
8. A-B Tekrari
9. Ayarlar
10. Giriş/Oynat
11. Yakınlaştır
12. Hızlı Geri Sarma
13. Hızlı İleri Sarma
14. Duraklat/Adım
15. Dur
16. Sessiz
17. AÇI
18. Bekleme
19. Rakamlar Ve 10+ Düğmeleri
20. Pal/Ntsc
21. Temizle
22. Menu
23. imlec »▼▲>«
24. Program
25. Sonraki
26. Önceki
27. Seslendirme
28. Dvd/USB/Kart fonksiyon seçme
29. Ses +
    30 Ses -

Pillerin Konulması

1. Kapağı açın.

1. Pilleri takın.

Pillerin üzerindeki + ve - işaretlerini pil bölmesindeki işaretlerle eşleştirdiğinizden emin olun.

Pillerle İlgili Not

• Pilleri uzaktan kumandaya yanlış yönde takmayın.
• Pilleri şarj etmeyin, ısıtmayın, açmayın veya kısa devre yapmayın. Pilleri ateşe atmayın.
• Farklı türde pilleri birlikte kullanmayın veya eski ve yeni pilleri karıştırmayın.
• Uzaktan kumanda doğru çalışmazsa veya menzili kısalırsa, tüm pilleri yenileriyle değiştirin.

TEMEL OYNATMA (PLAYBACK) İŞLEMI

Hazırlıklar

Bir diski izlemek istediğinizde, TV'yi açın ve DVD çalara ba video girişini seçin.

Temel Oynatma (Playback) İşlemi

Ön paneldeki 1. »STANDBY/ON« düğmesine basın; DVD oynaticı açılır ve TV'nin ekranında başlangıç logosu görünür. Sürücüde zaten bir disk varsa, otomatik olarak oynatılmaya başlar.

1. OPEN/CLOSE » ▲ « düğmesine basarak disk sürücüsünü açın ve disk sürücüsüne bir disk yerleştirin.

İki farklı disk ebadı vardır. Diski, disk sürücüsüne döyerleştirin. Disk kılavuzun dışına çıkarsa zarar görebilir oynaticının arızalanmasına neden olabilir DVD oynaticıda oynatılamayan bir disk yerleştirmeyin. •

1. Disk sürücüsünü kapatmak için »OPEN/CLOSE« düğmesine basın. Oynatma işlemi otomatik olarak başlayacaktır.

- Bazı diskler otomatik olarak oynatılamayabilir. Bu durumda oynatma işlemini başlatmak için »GİRİŞ/OYNAT« düğmesine basın.

1. Bazı disklerde oynatma işlemi bir menü aracılığıyla başlatılır. Uzaktan kumandadaki imleç düğmesini kullanarak menü seçeneklerini seçebilir ve »GİRİŞ/OYNAT« düğmesine basarak oynatmayı başlatabilirsiniz. Ayrıca rakam tuşlarına basarak menü seçeneklerini doğrudan seçebilirsiniz.

Oynatmayı Durdurma

1. Durdurma moduna geçmek için »DURDUR« düğmesine basın. TV ekranında başlangıç logosu görünecektir. DVD'ler ve müzik CD'leri gibi bazı diskler, durduruldukları noktayı hatırlayabilir.

2. Oynatma işlemini durdurulduğu noktadan devam ettirmek veya diskin başından yeniden başlatmak için »GİRİŞ/OYNAT« düğmesine basın.

3. Tümüyle durdurmak için »STOP (DURDUR)« düğmesine iki kez basın.

Önceki ve Sonraki

• Oynatma işlemi sırasında PREV (ÖNCEKİ) » ◀◀ « düğmesine basılması, diskin başlangıcına kadar olmak üzere, her defasında bir önceki bölümün başına götürecektir.
• Oynatma işlemi sırasında NEXT (SONRAKİ) »▶▶▶◀ düğmesine her basıldığında geçerli bölümün oynatılmasına son verilecek ve bir sonraki bölüm oynatılacaktır.

Hızlı İleri ve Hızlı Geri Sarma

1. Diski hızlı ileri sarmak F.FWD »▶▶ « düğmesine basın.
   F.FWD »»» « düğmesine her basıldığında hızlı ileri sarma hareketinin hızı değişir.
   Normal oynatmaya geri dönmek için GİRİŞ/OYNAT düğmesine 2. basın.

TEMEL OYNATMA (PLAYBACK) İŞLEMI

Diski hızlı geri sarmak F.REV 3◀◀ »« düğmesine basın. F.REV »◀◀ « düğmesine her basıldığında hızlı geri sarma hareketinin hızı değişir. Normal oynatmaya geri dönmek için GİRİŞ/OYNAT düğmesine 4. basın.

Oynatmayı Duraklatma/Adım Adım Oynatma

Oynatmayı duraklatmak (sabit resim modu) için PÄUSE/STEP (DU-1. RAKLAT/ADIM) » II/III▶ « düğmesine bir kez basın. Sabit resim mo-dunda ses kapatılacaktır.

Görüntüyü her defasında bir kare ileri oynatmak için PAUSE/STEP 2. (DURAKLAT/ADIM) » II/II► « düğmesine artarda basın.

Normal oynatmaya geri dönmek için GİRİŞ/OYNAT düğmesine 3. basın.

NOTLAR:

1. İşletim sırasında TV ekranında bir "∅" işareti görünebilir.

"Ø" işareti ilgili işleme cihaz ya da disk tarafından izin verilmediği anlamına gelir.

GELİŞMİŞ OYNATMA (PLAYBACK) İŞLEMİ

Önemli not:

Aşağıdaki fonksiyonlar yalnızca dvd diskleri için geçerlidir başka disk formatlarının oynatılması halinde ekran görüntüsü ve işletim farklı olacaktır.

V.Mode (V.Modu)

Bu düğme ile VIDEO çıkışını "CVBS" "YUV" veya "RGB" olarak ayarlayabilirsiniz.

Not: Bu düğmeye basıldığında ekran kaybolur; ekran normale dönene kadar bu düğmeye sürekli basın. Görüntüde parazit varsa veya görüntü yoksa lütfen düzeltmek için "V.MODE" (V.MODU) düğmesine basın.

OSD

Bu düğmeye basıldığında ekranda disk hakkında aşağıdaki türden bilgiler görüntülenecektir: »Geçen Başlık«, »Kalan Başlık«, »Geçen Bölüm«, »Kalan Bölüm« ve »Ekran Kapalı«.

Subtitle (Altyazı)

Bu düğmeye bastığınızda ekranda "Altyazı 01/XX XXXXX" ibaresi görüntülenecektir; "01" bu dilin sıra numarasını, "XX" toplam dil sayısını, "XXXXXX" ise ülkenin dilini gösterir (dil sayısı diske bağlıdır).

GELİŞMİŞ OYNATMA (PLAYBACK) İŞLEMI

Title/Pbc (Başlık/Pbc) (Oynatma Kontrolü)

Bazı DVD disklerinde bu düğmeye basıldığında başlık görüntülenir. İstediğiniz bölümü seçmek için rakam düğme basabilirsiniz.

PBC, kullanıcıının Video CD'leri etkileşimli olarak oynatmc olanak tanır. PBC özelliği »AÇIK« ise, kullanıcı, parçayı yalnızca menüden rakam düğmelerini kullanarak seçebilir. PBC öz »KAPALI« ise, kullanıcı parçayı doğrudan seçebilir.

Search (Ara)

Bu düğmeye bir kez bastığınızda ekranda arama meni görüntülenecek, ikinci bastığınızda ise menü kapanacaktır. ma menüsünde, »YUKARI/AŞAĞI« imleç düğmesini kullanarak istediğiniz öğeyi seçebilir ve »GİRİŞ/OYNAT« düğmesiyle seçiminizi onaylayabilirsiniz.

Repeat (Tekrarla)

Şu işlemi uygulayın

Bir kez ⚙ Bölüm

İki kez ⚠️ Başlık

Üç kez Tümü

Dördüncü kez bastığınızda tekrarlama işlemi iptal edilir.

"A-B RPT" düğmesine basarak başlangıç noktasını girin, bir kez daha basarak bitiş noktasını girin ve ayarı tamamlayın. Seçilen A-B noktaları arasındaki kısım tekrarlanacaktır. Üçüncü kez basıldığında bu fonksiyon iptal edilecektir.

Clear (Temizle)

Bu düğme, girmiş olduğunuz hatalı bilgileri iptal eder.

PAL/NTSC

NTSC, PAL arasında geçiş yapmak için bu düğmeye basın.

Menu (Menü)

Bu düğmeye bastığınızda ekranda »Ana Menü« görüntülenecektir. İstediğiniz öğeyi seçin.

(Bu düğme çok katmanlı menüye sahip DVD diskler için geçerlidir.)

Program

Bu düğmeye bastığınızda ekranda bilgi penceresi görüntülenecektir. İstediğiniz program numarasını girmek için bu düğmeye basın. İşleminizi tamamladığınızda imleci kullanarak »GİRİŞ/OYNAT« seçin. Cihaz, programı oynatmaya başlayacak ve ekranda "Program" logosu görüntülenecektir.

Bu fonksiyonu iptal etmek istediğiniz »STOP« (DURDUR) düğmesine ve ardından »GİRİŞ/OYNAT« oynat düğmesine basın.

ÖZEL FONKSİYONLA OYNATMA

Zoom (Yakınlaştır)

Düğmeye her basıldığında görüntü büyür. Bu modda, resmi İMLEÇ düğmeleriyle hareket ettirebilirsiniz.

DVD disklerini oynatma ve USB'deki ya da Hafıza Kartı'ndaki verileri okuma işlemleri arasında geçiş yapabilirsiniz.

Not:

USB'yi veya Hafıza Kartları'ni cihaz açıklken çıkartmayın takmayın.

Angle (Açı)

Bu özelliğe sahip diskler için, bu düğmeye basarak hareketi farklı açılardan izleyebilirsiniz. (DVD' ye bağlıdır.)

Audio (Ses Kanali)

Uzaktan kumandadaki bu düğmeye basarak ses modunu değiştirebilirsiniz. Örneğin: Audio 1/2: AC 3 2 CH English Audio 2/2: AC 3 5,1 CH English

Not:

Bu düğmeye 3 saniyeden uzun basmanız gerekir.

Ses seviyesini arttırmak için »VOLUME« (SES) ibaresinin sağındaki » + « düğmesine, azaltmak içinse solundaki » - « düğmesine basın. »MUTE« (SESSİZ) düğmesine ilk basıldığında »MUTE« (ses yok) ibaresi görüntülenecek, ikinci kes basıldığında ise normal oyna maya geri dönülecektir

USB Fonksiyonu Açıklaması

Şu anda piyasada versiyon 1.1 ve 2.0 USB cihazlar bulunmaktadır.1. Cihazınız esas olarak 2.0 versiyonunu desteklemektedir; ancak bu versiyonun çok fonksiyonlu tasarımı nedeniyle bazı uyums durumlarıyla karşılaşılabilir. Bir standarda bağlı olmayan çok çeşitli küçük formatlar ve param-2. etreler nedeniyle, oynatma işlemi sırasında bazı problemlerin ortaya çıkması kaçınılmazdır. Cihazınız esas olarak 2 GB ve altı USB 2.0 bellek veya Hafıza 3. Kartı (SD,MMC,MS) sorunsuz okuyabilir. 2 GB'dan daha yüksek kapasiteli USB bellek ve Hafıza Kartlarının sorunsuz okunması garanti edilemez.

Hafıza Kartı Fonksiyonları

Cihazınız aşağıdaki Hafıza kartlarını desteklemektedir:

SD CARD :SD Hafıza Kartı

MMC CARD :Multimedya Hafıza Kartı

MS CARD :Memory Stick Hafıza kartı

1. Cihazı açın.
2. Lütfen kartları takın (SD, MS, MMC).

ÖZEL FONKSİYONLA OYNATMA

"DVD/USB/CARD" düğmesini kullanarak DVD'yi CARD USB'ye geçirin (birden çok kart takarsanız, DVD/US düğmesini kullanarak kartlar arasından seçim yapabilirs Yükleme işleminin başarıyla tamamlanmasının ardından otomatik olarak bir dolaşma menüsü görüntülenecektir. Bu menüde, »YUKARI« veya »AŞAĞI« düğmelerini kullanarak istediğiniz klasörü seçin ve ardından »GİRİŞ/OYNAT« düğmesine basarak seçiminizi onaylayın. Klasörün içindeyken »YUKARI« veya »AŞAĞI« düğmesini kullanarak dosyayı seçin ve ardından »GİRİŞ/OYNAT« düğmesine basarak oynatın. Bu sayfada, SOL ok düğmesini kullanarak önceki menüye, »PREV« veya »NEXT« düğmesini kullanarak önceki veya sonraki sayfaya gidebilirsiniz.

Uyari:

Diskleri oynatırken cihaz bir anlığına duracaktır.

Disk sürücüsündeki disk ve kart aynı anda çalışırken cihaz önce • diski oynatacektir. Bu durumda, "DVD/USB/CARD" düğmesini kullanarak DVD'yi CARD'a veya USB'ye geçirebilirsiniz.

Cihaz durma modundayken kartı takabilir veya çıkartabilirsiniz.

Hafıza kartı okunurken herhangi bir simge görüntülenmez. DVD'ye • geçmek için 'DVD/USB/CARD' düğmesine basabilirsiniz.

Lütfen kartı tam olarak takın, aksi takdirde yükleme yapılamaz.

HDMI Fonksiyonu

HDMI (Yüksek Tanımlı Dijital Multimedya Arayüzü), EDID ve DDC2B'yi destekler. Bu bağlantı hızlı ve uyumlu bir şekilde çalışarak hem ses hem de video oynatımı açısından en iyi kaliteyi sunar.

HDMI, sıkıştırılmamış, yüksek çözünürlüklü görüntü ve çok kanallı sesi dijital olarak 5 GBps hıza kadar aktarabilir. HDMI, sadece 1080i/1080P çözünürlüğü karşılamakla kalmayıp tüm ATSC HDTV standartlarını destekler. Bu standartlar, en yüksek görüntü kalitesinin yanı sıra DVD Ses özelliklerini, diğer en gelişmiş dijital ses formatlarını ve 8 kanallı 96kHz dijital ses iletimini destekler. Tek yapmanız gereken bir HDMI kablosu bağlamaktır. HDMI, HDCP (Yüksek Bant Genişliği Dijital İçerik Koruması) ile birlikte kullanılabilir ve bu sayede telif hakkı koruması kapsamındaki filmler izinsiz olarak kopyalanamaz.

MP3 Calma

MP3 disklerini çalarken, diskin başarıyla yüklenmesinin ardından otomatik olarak bir dolaşma menüsü açılacaktır.

Bu menüde, YUKARI veya AŞAĞI imleç düğmelerini kı klasörü seçin ve ardından "GİRİŞ/OYNAT" düğmesine bşeciminizi onaylayın. Klasörün içindeyken YUKARI veya imleç düğmelerini kullanarak dosyayı seçin ve ardından "GİRİŞ/OYNAT" düğmesine basarak dosyayı oynatın. Bu sayfada, SOL ok düğmesini kullanarak önceki menüye, PREV veya NEXT düğmesini kullanarak önceki veya sonraki sayfaya gidebilirsiniz.

ÖZEL FONKSİYONLA OYNATMA

MPEG4 Disk Fonksiyonu Açıklaması

MPEG-4, MPEG (" Moving Pictures Experts Group" un kısaltması) tarafından yayınlanmış olan dördüncü video ve ses koc standardıdır. VCD, MPEG-1 teknolojisine DVD ise MPEG-teknolojisine dayanmaktadır. MPEG-4, dar bant genişliğinin avantajı sayesinde sıkıştırma yoluyla en iyi görüntü kalitesini sağlar ve verileri çerçeve oluşturma teknolojisi ile iletir. Ses verileri WMA standardına göre sıkıştırılır. MPEG-4, AV alanındaki en sıkıştırma teknolojisi standardıdır. En yüksek sıkıştırma oral sahiptir. MPEG-4 teknolojisi sayesinde, bir DVD filmini iyi bir görüntü kalitesiyle bir veya iki CD-R diske kodlayabilir ve sıkıştırabilir, VCD ile aynı kaliteye sahip birkaç filmi tek bir CD-R diske kaydedebilir veya DVD kalitesindeki birkaç filmi DVD-ROM diske kaydedebiliriz.

Not:

Piyasadaki MPEG-4 diskleri, XVID.AVI, DIVX, vb gibi pek çok farklı 1. formata sahiptir. Ancak piyasadaki "MPEG4" logolu bazı diskler MPEG teknolojisiyle kodlanmamıştır. Bazı disklerin yanlış kodlama standardı nedeniyle bu oynaticıda iyi oynatılamaması normaldir. MPEG-4 dosyaları ekranda bir liste halinde görüntülenir. kullanarak simgeyi seçin ve filmi oynatmak için GİRİŞ/ düğmesine basın.

JPEG Diski Oynatma

JPEG disklerini oynatırken, diskin başarıyla yüklenmesinin ardından otomatik olarak bir dolaşma menüsü açılacaktır. Bu menüde, YU-KARI veya AŞAĞI imleç düğmelerini kullanarak dosyayı seçin ve ardından dosyayı bir slayt gösterisi halinde oynatmak için "GİRİŞ/OYNAT" düğmesine basın. Önceki veya sonraki resmi seçmek için PREV (ÖNCEKİ) veya NEXT (SONRAKİ) düğmesine basın. Geçerli resmi incelemek amacıyla duraklatmak için PAUSE/STEP (DURAKLAT/ADIM) düğmesine basın, oynatma işlemini sürdürmek GİRİŞ/OYNAT düğmesine basın.

Kodak Picture CD Oynatma

Oynatma (Normal)

Cihaza bir Kodak Picture CD takıldığında, otomatik bir slayt gösterisi başlatılır. Kodak Picture CD'deki her bir resim slayt gösterisi halinde arka arkaya görüntülenecek ve TV ekranını tamamen kaplayacak şekilde ölçeklendirilecektir. Çeşitli slayt gösterisi modları sunulmuştur. "PROG" düğmesini kullanarak istediğir modu seçin. Her bir resim için geçiş efektleri ayarlanabilir. Bir resmi sabit bir şekilde görüntülemek için "PAUSE" (DURAKLAT) düğmesine basın. Sonraki veya önceki resmi görüntüleme NEXT (SONRAKİ) veya PREV (ÖNCEKİ) düğmesine basın. Slayt gösterisine kaldığı yerden devam etmek için "GİRİŞ/ÖYN düğmesine basın.

ÖZEL FONKSİYONLA OYNATMA

Resmi Döndürme

Resmi döndürmenizi sağlayan dört mod bulunmaktadır: "(Ters), "Mirror" (Yansıtma), Left" (Sol) ve "Right" (Sağ). Bu işlemlere yalnızca bir resim normal şekilde görüntülendiğinde izin verilir ve yeni bir resim görüntülendiğinde otomatik olarak iptal edilecektir. Farklı döndürme modlarını seçmek için ok tuşları kullanılır.

Yukarı ▲ - Ters/Normal Sol ◀ -Sola döndür Aşağı ▼ - Ters/Normal Sağ ▶ -Sağa döndür

Büyüt

Bu fonksiyonu açmak veya kapatmak için "ZOOM" (Bı düğmesi kullanılır. Bu mod açıldığında, tüm resimler kul tarafından seçilmiş olan son oranla görüntülenecektir. Ge büyütme oranı ekranda bir mesajla gösterilecektir. Büyütme modu açıksa, büyütme/küçültme oranına "F.FWD" "F.REV" düğmeleriyle kumanda edilir. BÜYÜTME modu kapalı iken resim, TV ekranını kaplayacak şekilde ölçeklendirilir. Notlar: Büyütme fonksiyonu sırasında, slayt gösterisi geçişleri ve resim döndürme özelliği devre dışı kalır. Büyütme fonksiyonunu iptal etmek için "ZOOM/◄◄/►►düğmesine tekrar basarak slayt gösterisini kaldığı yerden sürdürün.

Küçük Resim

Resimleri küçük resim halinde görüntülemek için "STOP" (DURDUR) düğmesi kullanılır. Bu fonksiyon etkinleştirildikten sonra, ekro küçük resimler görüntülenecektir. "NEXT" (SONRAKİ) ve 'ÖNCEKİ) düğmelerini kullanarak Kodak Picture CD'sindeki önceki/sonraki resimleri görüntüleyebilirsiniz. Ok düğmesine ve ardından "GİRİŞ/OYNAT" düğmesine basarak görüntülenen küçük resimlerden istediğinizi seçebilirsiniz. Küçük resim, TV ekranına siğacak şekilde büyütülecek gösterisi başlayacaktır. Bir resmi sabit bir şekilde görün listediğinizde "PAUSE/STEP" (DURAKLAT/ADIM) düğmesine basın. Sonraki veya önceki resmi görüntülemek için NEXT (SC veya PREV (ÖNCEKİ) düğmesine basın. Slayt gösterisine kaldığı yerden devam etmek için "GİRİŞ/OYNAT" düğmesine basın. ÖNEMLİ NOT: Ekranda görüntülenen resimlerin kalitesi k oranda görüntüleme cihazına bağlıdır.

SİSTEM KURULUMU

Uzaktan kumandadaki SETUP (KURULUM) düğmesine bastığınızda kurulum menüsü görüntülenir.

Kurulum menüsünde, uzaktan kumandadaki YUKARI, AŞAĞI, SOL 1. ve SAG imleç düğmeleriyle istediğiniz öğeyi seçip GİRİŞ/OYNAT düğmesine basarak seçiminizi onaylayabilir ve ardından SOL imleç düğmesini kullanarak önceki menüye geri:dönebilirsiniz.

Kurulum menüsünden çıkmak için SETUP (KURULUM) me düğmesine basabilirsiniz

Genel Kurulum Sayfası

Genel	Ses	Dolby	Video	Mpeg4	Tercih
Genel Kurulum Sayfası
TV Gösterimi		PS
Açı İşareti		Açık
OSD Dili		TUR
Başkıklar		Kapalı
Ekran Koruyucu		Açık
Son Hafıza		Kapalı
Genel Kurulum Sayfasına Git

TV ekran formatını, video türünü ve tüm DV[fonksiyonlarını ayarlayın.

TV Gösterimi

TV Gösterimi menüsünden farklı ekran formatlarını ve TV ekranını seçebilirsiniz. Disk ve TV arasındaki farklı eşleşmeler iç ekran formatları bulunmaktadır.

Not

Hangi ekran formatı seçilirse seçilsin, standart 4:3 formatır kaydedilmiş bir görüntü her zaman 4:3 en-boy oranında görüntülenir. DVD başlıklarının ekran formatı değişebilir; lütfen DVD başlığına • eşlik eden bilgilere başvurun. DVD başlığı 16:9 geniş ekran formatında kaydedilmişken TV standart 4:3 ekranlı bir TV ise, görüntü yatay olarak sıkıştırılacaktır. Bazı DVD başlıkları özel formatlarda kaydedilmiş olabilir gibi durumlarda, DVD başlıkları, seçmiş olduğunu TV formatından bağımsız olarak ekranda her zaman kendi orijinal formatlarında görüntülenecektir.

Açı İşareti

AÇI İŞARETİ: Kullanıcılar, birden çok çekim açısı içeren bir DVD'yi oynatırken belirli bir kamera açısını seçebilir.

OSD Dili

Ekran Menüsü (OSD) Dili: Kullanıcılar, kurulum menüsü ve ekran menüsü dilini seçebilir.

Başlıklar

AÇIKLAMA NOTLARI: İşitme engelliler içindir. Programda, kaydedilmiş açıklayıcı notlar görüntülenebilir.

Not:

Bu fonksiyon yalnızca açıklama notu olan diskler için geçerlidir.

SİSTEM KURULUMU

Ekran Koruyucu:

EKRAN KORUYUCU: Ekran koruyucu açık ise, DVD oynaticı belirli bir süreyle boş kaldığında ekranda animasyon bir görüntü belirecektir.

Son Hafiza

SON HAFIZA: Bu fonksiyon, bir diski daha önce kal rden izlemeye devam etmek istediğinizde kullanışlıdır. Re: (Sürdür) fonksiyonunun aksine,»Son Hafıza« fonksiyonu, DVD disk oynaticıdan çıkartıldığında bile geçerlidir.

»Son Hafıza«, PBC özelliğine sahip bazı VCD'lerde gü şekilde çalışmayabilir.

Ses Kurulum Sayfası

Hoparlör Kurulum Sayfası

Altmix Kurulumu

Altmix Modu: ön hoparlörleri LT/RT STEREO, olarak ayarlar.

İlk 2 ayar ( LT/RT, STEREO), ses sinyalini 2 Hoparlör • için downmix eder. Bu ayar, yalnızca iki hoparlörle surround ses efektinin keyfini yaşamanızı sağ Bu nedenle, DOWNMIX MODE bu ayarlar ayarlandığında (aşağıdaki bölümlerde açıklanan) ilave hoparlör kurulumu devre dışı bırakılır.

SPDIF Kurulum Sayfası

SPDIF Çıkışı

SPDIF ÇIKİŞ MODU: Ses çıkışlarını ayarlar. Bu DVD oynaticıda üç tipte ses çıkışı bulunmaktadır:

»SPDIF KAPALI«: Dijital çıkış devre dışı bırakılır..1.

»SPDIF/RAW« veya »SPDIF/PCM«: Bu surround ses formatı, ürünün arka panelindeki optik ve koaksiyel konnektörler üzerinde bir Dolby Digital /DTS dekodere çıkılır.

SİSTEM KURULUMU

Not:

DVD oynaticı, eş zamanlı olarak Dolby Digital sinyal ve analog sinyal çıkar ancak, Karaoke efektlerinin avantajlarından yararlanmak istiyorsanız Analog çıkışı seçmeniz gerekir.

LPCM Çıkışı

LPCM (Lineer Sinyal Kodu Modülasyonu) Çıkışı: Ses formatı için LPCM 48K ve LPCM 96K'yi içerir.

HDCD

Lütfen dijital filtrenin örnekleme frekanslarını seçin. Örnekli frekansları ne kadar yüksek olursa, ses kalitesi de o kadar net olur. Varsayılan ayar kapalı olarak seçildiğinde, HDCD okunarak "CD" ibaresi görüntülenecektir. HDCD oynatma işlemi için lütfen 44.1K veya 88.2K'yi seçin

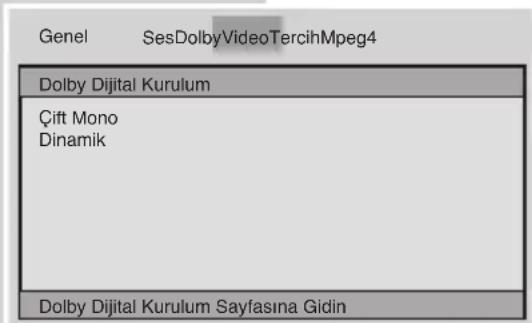

Dolby Digital Kurulum Sayfası

Cift

Çift Mono: Amplifikatörünüzde / dekoderinizde Dolby Digital çıkışı varsa, amplifikatörünüz/dekoderiniz iç stereo, »sol mono«, »sağ mono« veya »karma mono« modunu seçebilirsiniz.

Dinamik

Dinamik: Bu fonksiyon, rahatsızlığı önlemek için geceleri yüksek sesli programları dinlerken kullanılır. Bu ayar, ses düzeyini dinamik olarak düşürürken orijinal ton kalitesini korur.

Bu, bir müzik parçasındaki en yüksek ve en düşük arasında yer alan, desibel (dB) cinsinden ölçülen aralıktır.

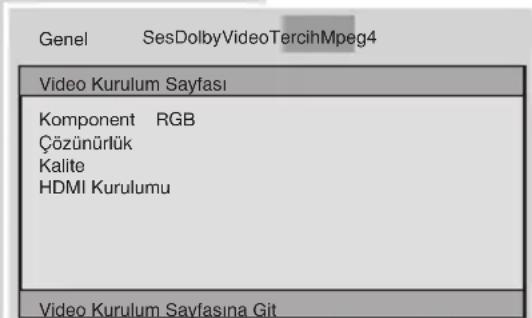

Video Kurulum Sayfası

Video Çıkışı

Komponent:- Video çıkışını ayarlar

Çözünürlük Kurulum Sayfası

Çözünürlük: Oynaticının çözünürlüğünü TV'nize uygun şekilde ayarlayabilirsiniz. »Video Çıkışı« seçeneği için "HDMI" seçilmelidir; »Çözünürlük« seçeneği geçerlidir.

Video Kalitesi Kurulum Sayfası

Keskinlik

Keskinlik: Video çıkışının keskinlik seviyesini ayarlar.

Parlaklık

Parlaklık: Video çıkışının parlaklık seviyesini ayarlar. Sağ ok düğmesine bastığınızda TV'de değer görüntülenir. Ayarlamak için »SOL/SAG« ok düğmesine basın, onaylayıp menüye geri dönmek için »GİRİŞ/OYNAT« düğmesine basın.

SİSTEM KURULUMU

Kontrast

Kontrast: Video çıkışının kontrast seviyesini ayarlar.

Sağ ok düğmesine bastığınızda TV'de değer görüntülenir. Ayarlamak için »SOL/SAĞ« ok düğmesine basın, onaylayıp menüye geri dönmek için »GİRİŞ/OYNAT« düğmesine basın.

Gamma

Gamma: Videonun gamma değerini ayarlar.

Renk Ton

Renk Tonu: Videonun ton değerini ayarlar.

Sağ ok düğmesine bastığınızda TV'de değer görüntülenir. Ayarlamak için »SOL/SAĞ« ok düğmesine basın, onaylayıp menüye geri dönmek için »GİRİŞ/OYNAT« düğmesine basın.

Canlilik

Canlılık: Videonun doygunluk değerini ayarlar.

Sağ ok düğmesine bastığınızda TV'de değer görüntülenir. Ayarlamak için »SOL/SAĞ« ok düğmesine basın, onaylayıp menüye geri dönmek için »GİRİŞ/OYNAT« düğmesine basın.

Luma Gecikmesi

Luma Gecikmesi: Video çıkışının luminans değerini ayarla parlaklığına ve renge bağlıdır. DVD için ortak olarak 1T ayarlar

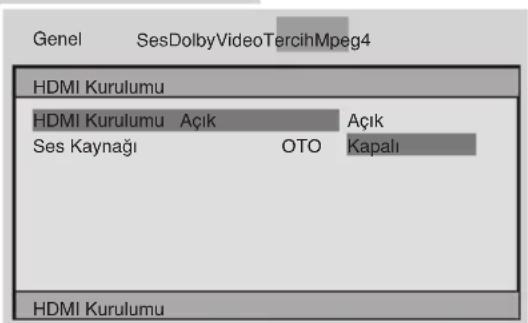

HDMI Kurulum Sayfası

HDMI

HDMI: HDMI'yi »Açık« veya »Kapalı« olarak ayarlay-abilirsiniz.

Ses Kaynağı

Ses Kaynağı: Ses kaynağını ayarlayabilirsiniz.

Subtitle Pro MPEG4 Altyazı Ayarlar Sayfası

Altyazi

Altyazı font büyüklüğünü ayarlar.

Fon Rengi

Altyazı zemin rengini ayalar.

Çerçeve Rengi

Altyazı çerçeve rengini ayalar.

Yazı Rengi

Altyazı rengini ayarlar.

Yatay Hizalama

Altyazı yatay olarak sola ve ortaya kaydırmaya yarar.

Not: Subtitle Pro Altyazı ayarlar fonksiyonu sadece divx formatında disk sürücüsü açık olduğunda yapılabilir. Dvd filmlerde bu fonksiyon çalışmamaktadır. Alt yazı Dikey pozisyonu uzaktan kumandanın yukarı ve aşağı tuşları ile ayarlanabilir.

SİSTEM KURULUMU

Tercihler Kurulum Sayfası

Tercih ayarları yalnızca herhangi bir disk olmadığında etkindir ve ayar, kayıtlı ayar değiştirilene kadar cihaz her açıldığında etkin hale gelir.

Genel	Ses	Dolby	Video	Mpeg4	Tercih
Tercih Sayfası
TV Tipi			PAL
PBC			Kapalı
Ses			Tur
Altyazı			Tur
Disk Menüsü			Tur
Ebeveyn
Şifre
Fabrika Ayarı
Tercih Sayfasına Gidin

Disk Çıkış Formatı
Tür	Format	Seçilen TV Sistemi Modu
		NTSC	PAL
DVD	NTSC	NTSC	PAL
	PAL	—	PAL

Tv Tipi

TV Tipi: Bu oynaticı, NTSC ve PAL sistemleri de dahil olmak üzere farklı TV çıkışlarını destekler.

TV'niz yalnızca NTSC veya PAL'ı destekliyorsı ve yanlışlıkla hatalı TV türünü seçtiyseniz, görüntüünde titreme meydana gelecek ve s beyaz olacaktır. Bu durumda, SETUP (AYAR düğmesine basmanız ve aşağıdaki Not uyar ayarlamanız gerekir:

Not: TV Tipi nasıl ayarlanır?

DVD oynaticının NTSC/PAL ayarını TV'nizin video • sinyaliyle eşleşecek şekilde ayarlayabilirsiniz. Aşağıda tabloda, her bir ayarla uyumlu disk türü • gösterilmektedir (AUTO, PAL ve NTSC).

PBC

PBC Modu: PBC (Oynatma Denetimi) özelliğini veya kapalı olacak şekilde ayarlar.

Seslendirme

Seslendirme: DVD oynatılırken varsayılan olarak tercih edilen seslendirme dilini ayarlar. (DVD'nin bu dili destekliyor olması gerekir)

Altyazi

Altyazı: DVD oynatılırken varsayılan olarak tercih edilen dilini ayarlar. (DVD'nin bu dili destekliyor olması gerekir)

Disk Menüsü

Disk Menüsü: DVD oynatılırken varsayılan olarak tercih menü dilini ayarlar. (DVD'nin bu dili destekliyor olması gerekir)

Ebeveyn

Ebeveyn Denetimi: Ebeveyn denetimi fonksiyonu, DVD'lere atanmış olan farklı sansür sınıflarıyla bağlantı olarak çalışır. Bu sınıflar, ailenizin izlediği DVD türlerini denetlemenize yardımcı olur. DVD'ler için 8 sansür sınıfı bulunmaktadır.

Not:

Bu ayarı değiştirmek için parola girmeniz gerekir. (İlk 136900)

Şifre Modu

Şifreyi Değiştir: Parolayı değiştirebilirsiniz; lütfen yeni şifre olarak 6 haneli bir rakam girin.

Not: (ilk parola: 136900)

Yeni şifreyi unutmamak için not edin. Ebeveyn denetimi fonksiyonunu ayarlamak için yeni şifreyi girmeniz gerekir.

SİSTEM KURULUMU

Fabrika Ayarı

Sıfırlama: Bu DVD oynaticısının ayarlarının tümünü üreticir ayarlarına geri döndürür. Sıfırlama işlemini gerçekleştirmek GİRİŞ/OYNAT düğmesine basın.

SORUN GİDERME

Onarım için en yakın servis merkezini veya yetkili satıcıyı aramad önce sorunun olası nedeni ve çözümü için lütfen aşağıda kontrol edin.

Belirtiler Ve Düzeltme Yöntemleri

BELİRTİ DÜZELTME YÖNTEMİ
Güç gelmiyor Elektrik	bağlantısının doğru şekilde yapıldığından emin olun.
Görüntü yok	Oynaticı ile TV arasındaki bağlantıın doğru yapıldığından emin olun.
	TV’de herhangi bir arıza olmadığından emin olun.
	Görüntü normale dönene kadar lütfen “V.MODE” (V.MODU)düğmesine basın.
Ses yok	Oynaticı ile diğer cihazlar arasındaki bağlantıın doğru yapıldığından emin olun.
	TV’de ve amplifikatörde herhangi bir arıza olmadığından ve bunların doğru ayarlandığından emin olun.
Oynatmıyor	Diskin doğru takıldığından emin olun.
	Diski temizleyin.
Uzaktan kumandaya cevap vermiyor	Uzaktan kumanda ile cihaz arasındaki engelleri kaldırın.
	Uzaktan kumandayı cihazın ön panelindeki alıcıya doğrultun.
	Pilleri kontrol edin ve gerekirse değiştirin.
Görüntüde Parazit	Diskte kir veya çizik olup olmadığını kontrol edin. Diski temizleyin ya da değiştirin.
	Cihazı kapatın, on saniye bekleyin ve yeniden açın.
Düğmelere basıldığında çalışmıyor	Elektrik akımı dalgalanmaları veya diğer elektriksel sorunlar.Cihazı kapatın, on saniye bekleyin ve yeniden açın

Sistem ve Çıkışlar

VF Sinyal sistemi	NTSC / PAL
Frekans tepkisi CD: 20Hz-20KHz(EIAJ)DVD: 20Hz-44KHz(96KHz)(Örnekleme sonucu)20Hz-22KHz(48KHz)(Örnekleme sonucu)
Ses S/N oranı >90 dB
Video/Görüntü MPEG1 V2.0; MPEG2
Ses MPEG LAYER2 standardı
Ses çıkışı(analog ses)	Elektrik seviyesi çıkışı: 1,8 ± 0,2V	Direnç: 10KΩ
Ses çıkışı(dijital ses)	Elektrik seviyesi çıkışı:0,5Vp-p	Direnç: 75Ω
Video çıkışı Elektrik seviyesi çıkışı: (1,0 ± 0,2)Vp-p		Direnç: 75Ω	Dengelenmemiş negatif
S-Video çıkışı Elektrik seviyesi çıkışı: Parlaklık(Y)1.0Vp-p,Renklilik (C): 0,286Vp-p			Direnç: 75ΩDirenç: 75Ω
Komponent video(Y, CB.CR)	Elektrik seviyesi çıkışı:0,7Vp-p,	Direnç: 75Ω

Genel

Güç 100V - 240V ~ 50/60HZ

Güç tüketimi 12W

Ürünün Boyutları G: 430mm Y: 41mm D: 208mm

Ağırlık 1.8 Kg

Çalışma sıcaklığı 5°C ila 35°C (41 F° ila 95°F)

Çalışma nemi %5 - %90

Not:

Önceden haber vermeden tasarımda değişiklik yapma hakkımızı saklı tutmaktayız!

Dikkat Edilmesi Gereken Hususlar

Garanti Kapsamı:

Grundig tarafından verilen bu garanti, DVD Oynaticının normalin dışında kullanılmasından doğacak arızaların giderilmesini ve aşağıdaki durumları kapsamamaktadır.

1. Kullanma hatalarından meydana gelen hasar ve arızalar,
2. Ürünün müşteriye tesliminden sonraki yükleme, boşaltma ve taşıma sırasında oluşan hasar ve arızalar,
3. Voltaj düşüklüğü veya fazlalığı; hatalı elektrik tesisatı; ürünün etiketinde yazılı voltajdan farklı voltajda kullanma nedenlerinden meydana gelecek hasar ve arızalar,
4. Yangın ve yıldırım düşmesi ile meydana gelecek arızalar ve hasarlar,
5. Ürünün kullanma kılavuzlarında yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar.

Yukarıda belirtilen arızaların giderilmesi garanti kapsamı dışında olup, ücret karşılığında yapılmaktadır.

Ürünün kullanım yerine montajı ve nakliyesi ürün fiyatına dahil değildir.

Garanti belgesinin tekemmül ettirilerek tüketiciye verilmesi sorumluluğu, tüketicinin malı satın aldığı satıcı, bayi, acenta ya da temsilciliklere aittir.

Garanti belgesi üzerinde tahrifat yapıldığı, ürün üzerindeki orijinal seri numarası kaldırıldığı veya tahrif edildiği takdirde bu garanti geçersizdir.

Müşteri Hizmetleri:

Tüm sorularınız için Grundig Hizmet Merkezi'ni haftanın 7 günü 24 saat aşağıdaki numaradan arayabilirsiniz.

Grundig Hizmet Merkezi 444 9 888

(Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden *)

Diğer numara 0 216 423 22 07

* Sabit telefonlardan yapılan aramalarda şehir içi arama tarifesi üzerinden, cep telefonu ile yapılan aramalarda ise GSM-GSM tarifesi üzerinden ücretlendirme yapılmaktadır.

Hizmet Merkezimize ayrıca www.grundig.com.tr adresinden, 0216 423 22 07 nolu telefonu arayarak ya da 0216 423 23 53 nolu hattımıza fax çekerek de ulaşabilirsiniz.

Yazılı başvurular için adresimiz: Grundig Hizmet Merkezi, Arçelik A.Ş. Ankara Asfaltı Yanı, 34950 Tuzla/İSTANBUL

Öneriler:

Garanti hizmetinden en iyi şekilde faydalanabilmeniz için aşağıdaki önerilere uymanızı rica ederiz.

1. Ürününüzü aldığınızda garanti belgesini yetkili şaticınıza onaylatınız.
2. Ürününüzü kullanım kılavuzu esaslarına göre kullanınız.
3. Urününüzle ilgili hizmet talebiniz olduğunda yukarıdaki telefon numarasından Grundig Hizmet Merkezi'ne başvurunuz.
4. Hizmet için gelen teknisyene "Teknisyen Kimlik Kartı" nı sorunuz.
5. Servis hizmeti bittikten sonra, servis teknisyeninden hizmet fişi istemeyi unutmayınız. Alacağınız hizmet fişi ileride ürününüzde meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.
6. Ürünün kullanım ömrü böyunca fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresi 10 yıldır.

Arçelik A.Ş. tarafından üretirilmiştir.

Menşei: P.R.C.

GARANTI BELGESI

ÜRÜNÜNÜZ 2 (İKİ) YIL SÜRE İLE GARANTI EDİLMİŞTİR.

Garanti süresi Grundig DVD Oynaticı'nın, kullanım kılavuzunda gösterildiği şekilde kullanılması ve Grundig'in yetkili kıldığı servis elemanları dışındaki şahıslar tarafından bakım, onarım veya başka bir nedenle müdahale edilmemiş olması şartıyla, malın bütün parçaları dahil olmak üzere tamamen malzeme, işçilik ve üretim hatalarına karşı ürünün tesliminden itibaren başlar.

Ürünün kullanım kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır. Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde işçilik masrafı, değiştirilen parça bedeli ya da herhangi bir ad altında hiçbir ücret talep edilmeksizin tamiri yapılacaktır. Garanti süresi içerisinde, servis istasyonları tarafından yapılmasının zorunlu olduğu, imalatçı ya da ithalatçı tarafından şart koşulan periyodik bakımlarda; verilen hizmet karşılığında tüketiciden işçilik ücreti veya benzeri bir ücret talep edilmez. Garanti süresi içinde yapılacak onarımlarda geçen süre, garanti süresine ilave edilir. Tamir süresi en fazla 30 iş günüdür. Bu süre mala ilişkin arızanın yetkili servis atölyelerimize, yetkili servis atölyelerimizin bulunmaması durumunda yetkili satıcılarımıza, ithalatçısına veya firmamıza bildirildiği tarihten itibaren başlar.

Sanayi malının arızasının 15 iş günü içerisinde giderilmemesi halinde, imalatçı ya da ithalatçının; malın tamiri tamamlanıncaya kadar benzer özelliklere sahip başka bir sanayi malını tüketecinin kullanımına tahsis etmesi zorunludur.

Arızanın giderilmesi konusunda uygulanacak teknik yöntemlerin tespiti ile değiştirilecek parçaların saptanması tamamen firmamıza aittir. Arızanın giderilmesi ürünün bulunduğu yerde veya yetkili servis atölyelerinde yapılabilir. Bu konuda müşteri onayı alınması zorunludur.

Ancak;

-Ürünün teslim tarihinden itibaren garanti süresi içinde kalmak kaydıyla bir yıl içerisinde, aynı arızayı ikiden fazla tekrarlaması; farklı arızaların dörtten fazla ortaya çıkması veya belirlenen garanti süresi içerisinde farklı arızaların toplamının altıdan fazla olması sonucu üründen yararlanamamanın süreklilik kazanması,

-Urünün tamiri için gereken azami sürenin aşılması,

-Yetkili Servis atölyelerince; mevcut olmaması halinde sırasıyla yetkili satıcımız, bayi, acente temsilciliği, ithalatçı ya da imalatçıdan birisinin bölgeye en yakın servis yetkilisiyle birlikte veya firmamız yetkilisince düzenlenecek raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi durumunda, tüketici malın ücretsiz değiştirilmesini, bedel iadesi veya ayıp oranında indirimi talep edebilir.

Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için Sanayi ve Ticaret Bakanlığı, Tüketicinin ve Rekabetin Korunması Genel Müdürlüğü'ne başvurulabilir. Bu belgenin kullanılmasına; 4077 sayılı Tüketicinin Korunması Hakkında Kanun ve bu kanuna dayanılarak yürürlüğe konulan Garanti Belgesi Uygulama Esaslarına Dair Tebliğ uyarınca, T.C. Sanayi ve Ticaret Bakanlığı Tüketicinin ve Rekabetin Korunması Genel Müdürlüğü tarafından izin verilmiştir.

Arçelik A.Ş.

GENEL MÜDÜR

GENEL MÜDÜR YRD.

Seri No:

Tip:

Teslim Tarihi, Yeri:

Fatura Tarihi, No:

Satici Firma Unvanı:

Adres:

Telefaks:

Salıcı Firma (Kase ve Imza):
