KULLANIM KILAVUZU SN73HX15VE SIEMENS

Onarım İpuçları - Bulaşık makinesi

Bu doküman hakkında 951

1.1 Önemli bilgi 951

1.1.1 Amaci....951

1.2 Sembollerinin açıklaması 951

1.2.1 Tehlike kademeleri....951

1.2.2 Tehlike sembolleri 951

1.2.3 İkaz bilgilerinin yapısı 952

1.2.4 Genel semboller 952

Güvenlik....953

2.1 Genel Güvenlik bilgileri 953

2.1.1 Tüm ev gereçleri 953

Ekipman ve yardım.... 954

Onarim....955

4.1 Üst tablanın değiştirilmesi 955

4.1.1 Üst tablanın sökülmesi 955

4.1.2 Üst tablanın monte edilmesi....955

4.2 Sepetlerin monte edilmesi....956

4.2.1 86 cm'lik modeller için 614935 kodlu malzemenin takılması.... 956

4.2.2 Geçme parçanın takılması 956

4.2.3 Buhar ünitesinin takılması 957

4.3 varioDrawer'ın değiştirilmesi....958

4.3.1 varioDrawer'ın çıkarılması 958

4.3.2 varioDrawer'in takılması 959

4.4 Püskürtme kollarının değiştirilmesi....960

4.4.1 Püskürtme kolunun çıkartılması 960

4.4.2 Püskürtme kolunun takılması 960

4.5 Filtrelerin değiştirilmesi 961

4.5.1 Filtrenin çıkartılması 961

4.5.2 Filtrelerin takılması 961

4.6 Fırın tepsisi püskürtme kafasının takılması....962

4.7 Güç kablosunu değiştirme....963

4.7.1 Güç kablosunu çıkarma.... 963

4.7.2 Güç kablosunu takma....963

4.8 Deterjan kapağının değiştirilmesi....964

4.8.1 Deterjan kabının çıkarılması....964

4.8.2 Yay takma....964

4.8.3 Deterjan kabı kapağının takılması 964

4.9 Atık su pompa kapağının değiştirilmesi.... 965

4.9.1 Atik su pompa kapağının çıkartılması 965

4.9.2 Atık su pompa kapağının takılması 965

4.10 Yan panelin değiştirilmesi 966

4.10.1 Yan paneli çıkarma....966

4.10.2 Yan panelin takılması 967

4.11 Dış kapının değiştirilmesi....968

4.11.1 Dış kapının sökülmesi....968

4.11.2 Diş kapının takılması 968

4.12 Kontrol panelinin değiştirilmesi....970

4.12.1 Kontrol panelini sökme....970

4.12.2 Kontrol panelini takma 970

4.13 Kapi yaylarının sabitlenmesi 971

4.14 Ayak panelinin değiştirilmesi....973

4.14.1 Ayak panelinin sökülmesi....973

4.14.2 Ayak panelinin takılması 973

4.15 Taban soket plakasının değiştirilmesi 974

4.15.1 Taban soket plakasını çıkarma....974

4.15.2 Taban soket plakasının takılması....974

4.16 Taşma borusunun değiştirilmesi....975

4.16.1 Taşma kanalının sökülmesi....975

4.16.2 Taşma borusunun takılması 976

4.17 İç kapının değiştirilmesi 978

4.17.1 İç kapının çıkartılması 978

4.17.2 İç kapının takılması....978

4.18 Kapı menteşesinin değiştirilmesi 979

4.18.1 Kapı menteşesinin sökülmesi 979

4.18.2 Kapı menteşesinin takılması 979

4.19 Kapı contasının (alt) değiştirilmesi....981

4.19.1 Kapi contasının çıkartılması 981

4.19.2 Kapi contasının takılması 982

4.20 Kapı contasının (üst) değiştirilmesi....983

4.20.1 Kapı contasının sökülmesi 983

4.20.2 Kapi contasının takılması 983

Onarım İpuçları - Bulaşik makinesi

4.21 EmotionLight ışığının değiştirilmesi....984

4.21.1 EmotionLight ışığının çıkartılması 984
4.21.2 EmotionLight ışığının takılması 984

4.22 TimeLight'ın (Zaman göstergesi) Değiştirilmesi.... 987

4.22.1 TimeLight'ın sökülmesi 987
4.22.2 TimeLight kurulumu 987

4.23 Gap illümination (aygınlatma) değiştirilmesi....988

4.23.1 Gap illümination'un (aygınlatma) sökülmesi 988
4.23.2 Gap illümination'ın (aygınlatma) kurulumu 989

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaş ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır.

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Delik boşluklu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidalar için
Torx T15 tornavida Uzunluk 80 mm
Düz tornavida Bıçak	10 mm x 1,6 mm x 200 mm
iğne uçlu pense [00340871]	Uzunluk: 200 mm, düz

Onarim

4.1 Üst tablanın değiştirilmesi

Ön kopul:

Cihazın güç kaynağı ile bağlantısı kesildi.
Cihaza kolayca ulaşılabilir.

4.1.1 Üst tablanın sökülmesi

1. Arkadan taraftan iki vidayı sökün (1) (opsiyonel).
2. Üst tablanın altındaki her iki kolu yukarı itin (2).

1. Üst tablayı önden hafifçe kaldırın (3).
2. Üst tablayı arkaya doğru itin (4).
3. Üst tablayı çıkarın.

4.1.2 Üst tablanın monte edilmesi

1. Üst tablanın arka kısmındaki tırnakları yuvalarına oturtun (1).

1. Üst tablayı öne doğru itin (2).
2. Her iki tutma kolu duyulur şekilde yerine oturana kadar tezgahın önünü aşağı doğru bastırın (3).
3. İki vidayı tekrar takın (4) (isteğe bağlı).

Onarim

4.2 Sepetlerin monte edilmesi

Ön kopul:

İlgili basket, cihazdan çıkarılmış.

4.2.1 86 cm'lik modeller için 614935 kodlu malzemenin takılması

Özel yardýmcý ekipman:

Sekme Klavuzu [00614935]

Geçme parça [00618565]

1. 614935 kodlu malzemeyi sepetin önüne çapraz olarak yerleştirin.

2. Sekme kanalını ortalayın ve yerine oturtun.

4.2.2 Geçme parçanın takılması

Özel yardýmcý ekipman:

Sekme Klavuzu [00614935]
Geçme parça [00618565]

Parçalar yıkanırken, bu parça katlanabilir. Verilen ekstra açı, parçaların altındaki su toplanmasını azaltır. Uzun bardaklar yıkandığı durumda bu parçanın aşağı katlanması tavsiye edilir. Eğer üst sepette opsiyonel plastik uçlar varsa bu çıkartılmalıdır.

1. Plastik ucu çıkarın.

1. Geçme parçayı yerine oturtun.

1. Klipsi dışarı doğru katlayın.

1. Yıkanacak çamaşırları yerleştirin.

4.2.3 Buhar ünitesinin takılması

Özel yardýmcý ekipman:

Sekme Klavuzu [00614935]
Geçme parça [00618565]

▶ Buhar ünitesi ile sepet sisteminin altındaki uç parçaları sıkıştırın.

4.3 varioDrawer'ın değiştirilmesi

4.3.1 varioDrawer'ın çıkarılması

1. Tutamak kanatlarını içe doğru bütün.

1. Tutamacını yukarı doğru çıkarın.

2. Plastik yan ekleri dışa doğru bastırın ve bunları çerçeveden yukarı doğru bastırın.

1. Kılavuz tırnakları dikkatlice dışa doğru bütün.

1. Kıvrimli parçaları tırnaklardan dışarı çekin.

2. Tutuculardan ayırarak ön taraftaki metal çerçeveye bastırın.

1. Metal çerçeveyi kılavuzdan geri itin.

4.3.2 varioDrawer'ın takılması

▶ Ters sira ile monte edin.

Onarim

4.4 Püskürtme kollarının değiştirilmesi

4.4.1 Püskürtme kolunun çıkartılması

1. Üst püskürtme kolunu gevşetin (1) ve çıkartmak için aşağıya doğru çekin (2).

1. Alt püskürtme kolunu çıkartmak için aşağıya doğru çekin.

4.4.2 Püskürtme kolunun takılması

1. Alt püskürtme kolunu yerleştirin.
   Püskürtme kolu yerine oturur.
2. Üst püskürtme kolunu yerleştirin ve sıkıca yerine vidalayın.

Onarim

4.5 Filtrelerin değiştirilmesi

4.5.1 Filtrenin çıkartılması

1. Kaba filtreyi saat dönüş yönünün tersine çevirin (1) ve filtre sistemini çıkartın (2).

Pompa kabına yabancı cisimlerin düşmediğini kontrol edin.

1. Mikro filtreyi çıkartmak için aşağı çekin.

4.5.2 Filtrelerin takılması

1. Filtre sistemini tekrar birleştirin.
   Kaba filtredeki kilitleme tırnaklarının yerlerine oturduğundan emin olun.
2. Filtre sistemini cihaza yerleştirin ve kaba filtreyi saat dönüş yönünde çevirin.
   Ok işaretlerinin aynı hizada olduğundan emin olun.

Onarim

4.6 Fırın tepsisi püskürtme kafasının takılması

1. Üst sepeti çıkartın.
2. Fırın tepsisi püskürtme kafasını tutucuya (1) yerleştirin ve sağa doğru çevirin (2).

Fırın tepsisi püskürtme kafası yerine oturur.

Onarim

4.7 Güç kablosunu değiştirme

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Cihaza serbest erişim mümkün.

4.7.1 Güç kablosunu çıkarma

- Güç kablosunun fişini dikkatlice yukarı ve aşağı hareket ettirin ve elektrik prizinden çekin.

4.7.2 Güç kablosunu takma

DİKKAT!

Şebeke bağlantısında aşırı isinma!

Yangin riski

▶ Fişi sesi duyulana kadar elektrik prize itin.

- Fiş duyulur şekilde yerine oturana kadar güç kablosunun fişini elektrik prizine takın.

klick

Onarim

4.8 Deterjan kapağının değiştirilmesi

Kaldıraç aracı olarak küçük bir tomavida kullanılabilir.

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Kapı açık olmalıdır.
Deterjan kapağı açıldı.

4.8.1 Deterjan kabının çıkarılması

1. Deterjan kapağını 5 mm kaydırın.
2. Alt taraftaki deterjan kapağını kılavuz rayların dışına kaldırın ve üst taraftaki deterjan kapağını kılavuz rayların dışına çıkarın.
3. Yayı çıkartın.

4.8.2 Yay takma

1. Yayın uzun ucunu deterjan kabının montaj deliğine sokun (1).

1. Yayın kısa ucunu deterjan kapağının montaj deligiine sokun (2).
2. Kapağa bastırarak yerine oturtun.

4.8.3 Deterjan kabı kapağının takılması

1. Deterjan kapağını tamamen açık konumdan 5 mm önce bir taraftaki kilavuz raylarına yerleştirin. Hafif bir kuvvet uygulayarak karşı tarafı kilavuz raylara bastırın.
2. Hafif bir kuvvet uygulayarak karşı tarafı kılavuz raylara bastırın.

Onarim

4.9 Atık su pompa kapağının değiştirilmesi

Ön kopul:

Sepet çıkartılmıştır.
√ Filtreler çıkartılmıştır.→961

4.9.1 Atık su pompa kapağının çıkartılması

1. Mevcut suyu boşaltın.

Gerekirse bir sünger kullanım.

1. Pompa kapağını bir kaşıkla kaldırarak çıkartın ve çapraz parçayla tutun.

1. Pompa kapağını belirli bir açıyla içeri doğru kaldırın ve çıkartın.

4.9.2 Atık su pompa kapağının takılması

- Pompa kapağını yerleştirin (1) ve aşağı doğru bastırın (2).

Pompa kapağı yerine oturur.

Onarim

4.10 Yan panelin değiştirilmesi

Ön kopul:

Cihazın fışı çekilir.
Cihaz, su beslemesinden ayrılır.
Cihaza serbest erişim mümkün.
Solo cihazlar: üst tabla sökülmüş olmalı.→955

4.10.1 Yan paneli çıkarma

1. Yan paneldeki vidaları sökün (1).

1. Yan paneli halifçe dışa doğru eğin (2).
2. Yan paneli indirin ve taban olduğundan çekin (3).

Onarim

4.10.2 Yan panelin takılması

1. Yan paneli taban plakasına yerleştirin.

4.11 Dış kapının değiştirilmesi

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.

4.11.1 Dış kapının sökülmesi

Aşağıda anlatılmış gibi vidaları sökün.

1. Kapıyı açın.
2. 4 adet vidayı sökün.

Kapıyı bir tarafından tutarak sabitleyin.

2 adet vidayı sökün.

4.11.2 Dış kapının takılması

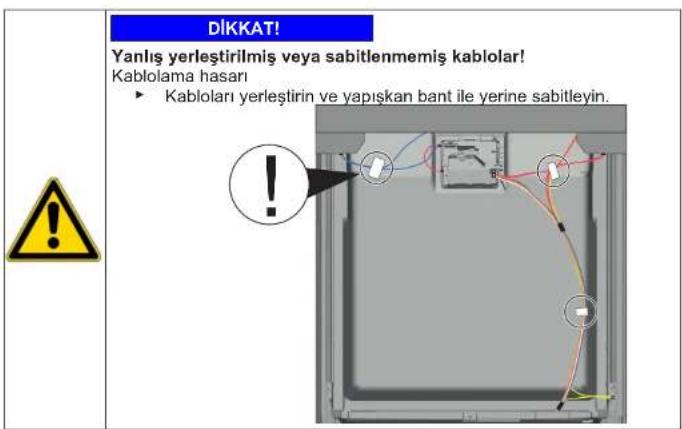

DIKKAT! Yanlış yerleştirilmiş veya sabitlenmemiş kablolar! Kablolama hasarı ► Kabloları yerleştirin ve yapışkan bant ile yerine sabitleyin.

Onarim

Ön kopul:

Yalıtım keçesi, dış kapının iç kısmına doğru şekilde yerleştirilmiş ve sabitlenmiştir.
√ Menteşeler dış kapıya yerleştirilir.

1. İç kapıyı sert bir şekilde kapatmayın.

2. Diş kapağı kontrol panelinin altına doğru itin (1).

1. Dış kapağı iç kapağa doğru bastırın ve basılı tutun (2).

4.

Kapıyı bir tarafından tutarak sabitleyin.

Kapağı açın ve onu iki adet vida ile emniyete alın (4 x 11 mm metal vidalar).

1. Dış kapağı dört adet vida ile emniyete alın (4 x 11 mm metal vidalar).

4.12 Kontrol panelinin değiştirilmesi

İşletim kartı arızalıysa, tüm kontrol panelinin değiştirilmesi gerekir.

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.
Diş kapı sökülmüş olmalı.
Dış kapı sökülmüş olmalı.

4.12.1 Kontrol panelini sökme

1. Elektrik bağlantılarını kontrol panelinden ve parlaticı eksiklik sensöründen (1, 2) ayırın.

1. Toprak kablosunu (3) ayırın (isteğe bağlı).
2. Cihaz kapağını açın.

3. Kontrol panelini düşmemesi için tutun.

4. 6 adet vidayı sökün.

1. Kontrol panelini çıkarın.

4.12.2 Kontrol panelini takma

4 x 16 mm vidalar kullanın.

▶ Ters sira ile monte edin.

Onarim

4.13 Kapı yaylarının sabitlenmesi

1. Germe ipi koruyucu kapağını çıkartın.

1. 1. Kapıyı hafifçe açın (1).

2. Taşıyıcı tabandaki oluğa sabitleyin (2).

3. Kapiyi yavaşça kapatın (3).

Ip sistemi, otomatik olarak kapı menteşesine bağlanır.

Onarim

1. 1. Kapiyi hafifçe kapatın (4).

2. Oluğu arkaya kaydırın ve kapı menteşesini (5) serbest bırakın.

3. Kapağı açın (6).

1. İşlemi, cihazın diğer tarafından tekrarlayın.

Onarim

4.14 Ayak panelinin değiştirilmesi

Ayaklar birebir aynıdır ve birbirleriyle değiştirilebilir.

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.
Diş kapı sökülmüş olmalı.
Dış kapı sökülmüş olmalı.

4.14.1 Ayak panelinin sökülmesi

1.

Hatalı sökme. Ayak parmağı paneli yan taraftan gevşetilir ve çıkarılırsa, iki braket kırılabilir. Yalnızca bir braket hasar görmüşse, braketler birbiyile aynı olduğu için taraf değiştirilebilir. Tampon çıkarılırken tabanın ön kısmını ayağınız ile desteklemeniz önerilir. Bu şekilde tabanın arka kısmına aşırı yük binmesi engellenmiş olur.

1. Yataklara (1) bir tornavida sokun ve tırnakları aşağıya bastırarak serbest bırakın.

1. Paneli kaldırın.

2. Ayakları öne doğru çıkarın (1).

4.14.2 Ayak panelinin takılması

1. Ayakları yerleştirin.
2. Ayak panelini üstten takın (1) ve duyulur şekilde yerine oturana kadar aşağı doğru bastırın (2).

4.15 Taban soket plakasının değiştirilmesi

Taban soketi plakası ön kısmın altındaki alanda bulunur.

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.
√ Panel (opsiyonel) sökülmüş olmalıdır.
Dış kapı sökülmüş olmalı.
Diş kapı sökülmüş olmalı.
Uç panel sökülmüş olmalıdır (opsiyonel).→973

4.15.1 Taban soket plakasını çıkarma

1. 2 adet vidayı sökün (1).

1 2 2 1

1. Tırnak bağlantılarını ayının (2).

2. Taban soket plakasını dikkatlice öne doğru eğin (1).

Model serisine bağlı olarak, EmotionLight 'in fisi hala tabana sabitlenmiştir.

İtici tırnaktaki fisin kilidini açın ve arkaya doğru çekin (opsiyonel) (2).

4.15.2 Taban soket plakasının takılması

- Taban soket plakasını sökmenin tersi sırayla takın.

Onarim

4.16 Taşma borusunun değiştirilmesi

Taşma borusu, cihazın ön kısmında alt tarafta bulunur.

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.
√ Panel sökülmüş olmalıdır (opsiyonel).
Dış kapı sökülmüş olmalı.
Uç panel sökülmüş olmalıdır (opsiyonel).→973
Taban soket sacı sökülmüş olmalı.→974

4.16.1 Taşma kanalının sökülmesi

Kalan su

■ Boşaltma hortumu söküldüğünde kalan su tabana akabilir.

■ Şirınga yardımı ile su çekilebilir.

1. Tırmak mekanizmasını üst taraftan çıkartın (1, 2).

1. Üst tarafta tırnağı serbest bırakın.

1. 1. Metal klipsin altına bir tornavida sokun (1).

2. Metal klipsi dikkatlice serbest bırakın (2).

1. Taşma borusunu kaldırarak çıkartın.

4.16.2 Taşma borusunun takılması

Taşma borusunun yanlış takılması sonucu su hasarı meydana gelebilir! Taşma borusunu alt tarafta taşıyıcı taban kılavuzuna doğru şekilde yerleştirin.

Taşma borusunu üst tarafta doğru bir şekilde yerine oturtun.

1. 1. Taşma borusunu yerleştirin (1).

2. Taşma borusunu contanın içine kaydırın (2).

3. Taşma borusunu contanın kılavuzuna bastırın (3).
4. Taşma borusunu dikkatlice yerleştirin (4).
5. Taşma borusunu oturtun (5).

1. Sol ve sağ tarafta montajı kontrol edin. 3. Sıkı oturduğunu kontrol edin.

1. Sol ve sağ tarafa metal klipsi takın.

4.17 İç kapının değiştirilmesi

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.

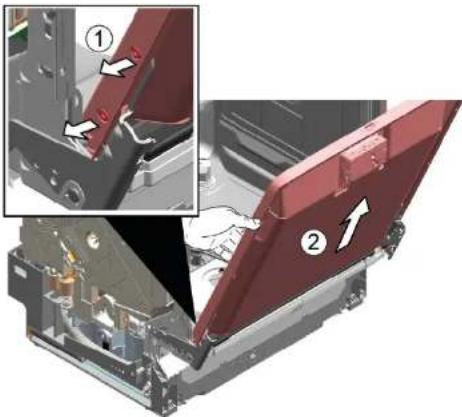

4.17.1 İç kapının çıkartılması

1. Vidalari sökün (1).
2. İç kapıyı yukarıya doğru sökün (2).

1. Kapı menteşesini vidalarla sabitleyin.
2. İç kapıyı kapı menteşesine yerleştirin.
3. İç kapıyı vidalarla sabitleyin.

4.17.2 İç kapının takılması

1. Kapı contasını öne doğru katlayın.
2. İç kapıyı kapı contasının arkasına getirin.
3. İç kapıyı kapatın.
4. Kapı contasını yukarıya doğru katlayın. Yan parçalar yukarı bakar.
5. Kapı menteşesini yukarıya doğru hareket ettirin.

Onarim

4.18 Kapı menteşesinin değiştirilmesi

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.
Cihaza serbest erişim mümkün.
√ Yan panel çıkartılmıştır.→966
Diş kapı sökülmüş olmalı.
İç kapı çıkartılmıştır
Kontrol paneli sökülmüş olmalı.→970
Kapı yayları sabitlenmiştir.→971
Uç panel sökülmüş olmalıdır.→973
√ Taban soket sacı sökülmüş olmalı,→974
Taşma kanalı çıkartılmıştır.→975

4.18.1 Kapı menteşesinin sökülmesi

1. 1. Tutma kancasını bir tornavida ile serbest bırakın (1).
2. Kapı menteşesini öne doğru çekin (2).

1. Kapı menteşesindeki topraklama bağlantısını serbest bırakın.

4.18.2 Kapı menteşesinin takılması

TEHLIKE Gerilim iletten parçalar nedeniyi! Onarımın düzgün yapılmaması ne hayati tehlike ► Elektrikli parçaların onarım gerçekleştirilmelidir. ► Onarım sonrasında VDE 0 uyarınca bir güvenlik testi

TEHLIKE Gerilim iletten parçalar nedeniyi! Onarımın düzgün yapılmaması ne hayati tehlike ► Elektrikli parçaların onarım gerçekleştirilmelidir. ► Onarım sonrasında VDE 0 uyarınca bir güvenlik testi

Onarim

1. 1. Menteşeyi cihaza yerleştirin (1).

2. Menteşeyi cihaza kilitlenene dek aşağıya doğru hareket ettirin (2).

Topraklama bağlantısının eksik olması, kapıda şebeke potansiyeline neden olabilir.

Topraklama bağlantısını kurun.

4.19 Kapı contasının (alt) değiştirilmesi

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Diş kapı sökülmüş olmalı.
Taban soket sacı sökülmüş olmalı.→974
Uç panel sökülmüş olmalıdır (opsiyonel).→973
Kapı yayları sökülmüş olmalı
Kontrol paneli sökülmüş olmalı
Sağ alt bölümdeki kablo demeti tutucusu çıkartılmıştır.

4.19.1 Kapı contasının çıkartılması

1. Alt kapı contasındaki iki tespit klipsini çıkartın (1, 2).

1. Taşma kanalını ayırın.

1. Taşma olduğunu kaldırarak çıkartın.

1. Alt kapı contasını iç kapıdan çıkartın.

4.19.2 Kapi contasının takılması

1. Conta kapaklarını kapı contası ile birlikte conta rayının soluna ve sağına takın.

1. Kapı contasını menfez kapağı ile birlikte iç kapıya yerleştirin.

2. Kapı contasını iki tespit klipsiyle sabitleyin.

Onarim

4.20 Kapı contasının (üst) değiştirilmesi

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.

4.20.1 Kapı contasının sökülmesi

- Kapı contasını iç çerçeveden çıkartın.

4.20.2 Kapı contasının takılması

Kapı contası, takılmadan önce keserek doğru uzunluğa getirilmelidir. Uzunluk, 81 cm yüksekliğinde cihazlar için 1750 mm ve 86 cm yüksekliğinde cihazlar için 1850 mm'dir.

1. Uygun kapı contasını hazırlayın.
2. Sızdırmazlık profilinin doğru montaj konumunda olduğundan emin olun.

1. Beyaz nokta, sızdırmaz yatak şeridi ile aynı seviyede olmalıdır.

Conta, köşelerde dalgalı veya gerilmiş durumda olmamalıdır. Conta, uçlarda çapraz olarak kesilir ve ön tarafta kabın alt tarafına doğru incelir.

Conta ucunu, iç kapının altına ön tarafa düz şekilde yerleştirin. Conta, kabin yan tarafına mümkün olduğunca uzak durmalıdır.

Doğru takılmış kapı contası:

4.21 EmotionLight ışığının değiştirilmesi

EmotionLight ışığı, durulama tankının üst ön dış bölgesinde yer almaktadır.

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.
Cihaza serbest erişim mümkün.
Üst tabla sökülmüş olmalı (opsiyonel).
Sağ yan panel çıkartılmıştır (isteğe bağlı).→966

4.21.1 EmotionLight ışığının çıkartılması

1. Arkadaki tutma kancasını ayırın (1).

1. Tutucuyu yukarıya doğru çıkartın (2).

2. Fisi konnektörden çekin (cihazın ön tarafından sağ altta).

3. Elektrik bağlantısını güç modülünden ayırın.

1. EmotionLight ışığını cihazdan çıkartın.

4.21.2 EmotionLight ışığının takılması

1. Tutucuyu durulama tankı çerçevesine yerleştirin (1).

1. Tutma kancasını takın (2).

3.

DİKKAT!

Yanlış montaj!

Kapı menteşesi bölgesindeki kablolar hasar görebilir.

Kabloyu, kapı menteşesi bölgesine (plaka menteşesi ile durulama tankı arasında) hareketli parçalar tarafından hasar görmeyecek şekilde takın.

Kabloyu sağ alt tarafa takın.

4.22 TimeLight'ın (Zaman göstergesi) Değiştirilmesi

TimeLight ışığını yalnızca komple parça olarak değiştirin. TimeLight modülü, taban soket plakasının arkasına monte edilmiştir.

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Uç panel sökülmüş olmalıdır.→973
Taban soket plakası çıkartılmış ve döndürülmüş durumda,→974

4.22.1 TimeLight'ın sökülmesi

1. Tırmakları (1) hafifçe dışa doğru bütün.

1. TimeLight modülü yukarı doğru çekerek cihazdan dışarı çıkarın (2).

4.22.2 TimeLight kurulumu

1. Tırnakları (1) tekrar geriye doğru bütün.

1. TimeLight modülü geri iterek yerine yerleştirin (2).
2. Elektrik bağlantısını bağlayın.

Onarim

4.23 Gap illümination (aygınlatma) değiştirilmesi

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Diş kapı sökülmüştür.
Kumanda paneli çıkartılmıştır.

4.23.1 Gap illümination'un (aygınlatma) sökülmesi

1. 1. Kabloyu tırnaktan (1) kurtarın.

2. Elektrik bağlantısını işletim modülünden sökün (2).

1. 1. Arkadaki tutma kancasını (1) ayırın.

2. Işık plakasını çırakarın (2).

1. 1. Tutma kancasını sökünüz. (1).

2. PCB'yi kart yuvası ile birlikte kaldırın ve işletim modülü çerçevesinden çıkarın (2).

4.23.2 Gap illümination'ın (aygınlatma) kurulumu

1. PCB kart yuvasını işletim modülün çerçevesine yerleştirin.

1. Bir "klik" sesiyle sıkıştırın.

1. Fiber optik ışık kumaşını yerleştirin ve bir "klik" sesiyle sıkıştırın.

1. Kabloyu işletme modülüne bağlayın.
