KULLANIM KILAVUZU S-3650PU3E PANASONIC

Üniteyi çalıştırmadan önce bu çalışma talimatlarını dikkatlice okuyun ve daha sonra başvurmak üzere saklayın.

Bu kitapçıkta temel olarak güvenlikle ilgili bilgiler ve mevzuat bilgileri açıklanmıştır. Çalıştırma ile ilgili açıklamalar için lütfen matriks 2D barkotunu okutun ve ayrıntılı kılavuzlara bakın.

Bu Panasonic ürününü satın aldığınız için teşekkür ederiz. Bu ürün ticari bir klima iç ünitesidir. Montaj Talimatları ektedir.

Güvenlik Önlemleri

Bu kılavuzda kullanılan aşağıdaki simgeler kullanıcılar, servis personeli veya cihaz açısından riskli olabilecek durumlara karşı sizi uyarmak içindir:

	Bu simge ciddi kişisel yaralanma veya ölümle sonuçlanabilecek bir riski veya emniyetsiz işlemi belirtir.
	Bu simge kişisel yaralanma veya mal hasarıyla sonuçlanabilecek bir riski veya emniyetsiz işlemi belirtir.

Yasak maddeler

Dikkate alınması gereken hususlar

• Bu klimayı kullanmaya başlamadan önce bu Çalıştırma Talimatlarını dikkatle okuyun. Hala bir zorluk veya sorun yaşıyorsanız, yardım almak için satıcınıza başvurun.
• Bu klima size konforlu oda koşulları sağlamak üzere tasarlanmıştır. Bu cihazı yalnızca Çalıştırma Talimatlarında belirtilen amaçlar doğrultusunda kullanın.

	UYARI	Bu simge cihazda tutuşabilir bir soğutucu akışkan kullanıldığıni gösterir. Soğutucu akışkan kaçağı meydana gelirse harici bir ateşleme kaynağıyla tutuşma riski söz konusudur.
	DİKKAT	Bu simge, sistemde bulunan tutuşabilir soğutucu akışkan tipini göstermektedir.
	DİKKAT	Bu simge, servis personelinin bu cihazı Teknik Kılavuza uygun şekilde taşıması gerektiğini gösterir.
	DİKKAT	Bu simge, gerekli bilgilerin Çalıştırma Talimatlarında ve/veya Montaj Talimatlarında verildiğini gösterir.

!Yetkili servisin veya teknik uzmanın belirtilen soğutucu akışkan tipini kullandığından emin olun. Belirtilenden farklı tipte bir soğutucu akışkanın kullanılması ürünün hasar görmesine, patlamaya, yaralanmalara vb. yol açabilir.Bu klimada dışarıdan taze hava girişi için bir vantilatör bulunmamaktadır. Aynı odada gaz ve petrolle çalışan ısıtma cihazlarını kullanıyorsanız, bu cihazlar havadaki oksijeni hızla tükettiği için, kapı veya pencereleri sık sık açmanız gerekir. Aksi takdirde uç bir durumda havasızlıktan zehirlenme riski ortaya çıkar.

#Hiçbir zaman klimanın yakınında gaz veya uçucu buhar veya sıvı bulundurmayın — bu çok tehlikelidir.Bu cihazı patlama olasılığı bulunan bir ortamda kullanmayın.Üniteye kesinlikle ıslak elle dokunmayın.Parmaklarınızı veya başka nesneleri klimanın iç veya dış ünitesinin içine sokmayın, aksi takdirde hareketli parçalar yaralanmanıza sebep olabilir.

Kullanılan Soğutucu Akışkan İle İlgili Önemli Bilgiler

NOT

Dış üniteyle birlikte verilen Montaj Talimatlarına bakın.

Kullanıcıların Eski Cihazları ve Bitmiş Aküleri ve Pilleri Toplaması ve Çöpe Atması Hakkında Bilgi

Üründeki, ambalajdaki ve/veya ürünle verilen belgelerdeki bu simgeler, kullanılan elektrikli ve elektronik ürünlerin ve pillerinin ve akülerinin genel evsel atıklarla birlikte atılmaması gerektiğini gösterir.

Eski ürünlerin ve bitmiş pillerin ve akülerin düzgün bir biçimde işlenmesi, yeniden kullanılması ve geri dönüştürülmesi için lütfen ulusal mevzuatınız ve 2002/96/EC ve 2006/66/EC Direktifleri uyarınca bunları belirtilen toplama noktalarına götürün. Bu ürünleri ve pilleri ve aküleri doğru biçimde çöpe atarak, değerli kaynaklarımızın korunmasına yardımcı olabilir ve uygunsuz çöpe atma durumunda insan sağlığı ve çevre üzerinde ortaya çıkabilecek potansiyel olumsuz etkilerin önlenmesine katkı sağlayabilirsiniz.

Eski ürün ve pillerin toplanması ve geri dönüşümü hakkında daha fazla bilgi için lütfen yerel belediyenizle, çöp toplama hizmetlerinizle veya ürünleri aldığınız perakendeciyle irtibata geçin.

Bu çöplerin hatalı çöpe atılması durumunda ulusal yasalar uyarınca cezalar söz konusu olabilir.

Avrupa Birliğindeki iş kullanıcıları için

Elektrikli veya elektronik cihazları çöpe atmak istiyorsanız bilgi edinmek için lütfen satıcınız veya tedarikçinizle irtibat kurun.

[Avrupa Birliği dışındaki Ülkelerde Çöpe Atma konusunda Bilgi]

Bu simgeler yalnızca Avrupa Birliği'nde geçerlidir. Bunları çöpe atmak isterseniz, doğru çöpe atma yöntemi için lütfen yerel yetkililerinizle irtibat kurarak doğru yöntemin ne olduğunu öğrenin.

Pil simgesi için not (en alttaki iki simgeye örnek): Bu simge bir kimyasal madde simgesiyle birlikte kullanılabilir. Bu durumda, kullanılan kimyasal maddeyle ilgili Direktifin karşılandığı anlamına gelir.

Soğutucu akışkan ateşle temas ederse zehirli bir gaz açığa çıkar.

Emniyetiniz için temizlik veya bakım işlemlerinden önce klimayı kapalı konuma getirdiğinizden ve elektriği kestiğinizden emin olun.

Acil bir durumda klimanın elektriğini kesmek için fişi prizden çekin veya sigortayı kapatın veya güç kesme cihazını kapalı konuma getirin.

Ulusal ve/veya yerel mevzuata uygun olarak bertaraf edin.

Bu ürün hiçbir koşul altında modifiye edilmemeli veya sökülmemelidir. Üzerinde değişiklik yapılan veya sökülen bir ünite yangın, elektrik şoku veya yaralanmalara yol açabilir.

İç ve dış üniteler kullanıcılar tarafından temizlememelidir. Temizlik işlemi için yetkili satıcı veya teknik uzmana başvurun.

Bu cihazın arızalanması durumunda kendiniz onarmaya çalışmayın. Onarım ve elden çıkarma için yetkili satıcı veya teknik uzmana başvurun.

Her üniteyle, yalnızca bu üniteyi besleyen bir priz kullanın ve her hat üzerinde bir elektrik bağlantısı kesici, Toprak Kaçağı Devre Kesici (ELCB) veya aşırı akım koruması için Artık Akım Cihazı (RCD) kullanılmalıdır.

Her üniteyle, yalnızca bu üniteyi besleyen bir priz kullanılmalı ve sabit kablolama üzerinde tüm kutuplarda kablolama kurallarıyla uyumlu kontak kesici araçlar kullanılmalıdır.

Yalıtım kaçaklarından kaynaklanabilecek tehlikelerin önlenmesi için ünite mutlaka topraklanmalıdır.

Aşırı ısınmaya ve yangına neden olmamak için, üzerinde değişiklik yapılmış kabloları, bağlantı kablolarını, uzatma kablolarını veya ilgili değerleri karşılamayan kabloları kesinlikle kullanmayın.

Cihaz kesinlikle sürekli aktif ateşleme kaynaklarının (ör. açık alev, gazla çalışan bir cihaz veya elektrikli ısıtıcı) bulunduğu bir odada saklanmamalıdır.

Soğutucu akışkanların koku içermeyebileceğine dikkat edin.

Tutuşabilir soğutucu akışkanların kullanıldığı cihazın monte edildiği alan havalandırılmıyorsa yangın veya patlama tehlikelerinin ortadan kaldırılması için bu alan, soğutucu akışkan kaçağı durumunda gazların birikmesini önleyecek bir yapıda olmalıdır.

Cihaz, çalıştırma için belirtilen oda yüzölçümüne uygun büyüklükteki bir odada, iyi havalandırılan bir alanda saklanmalıdır.

Ünite monte edildikten sonra montöre mutlaka ünitenin monte edildiği odanın zemin alanını ve soğutucu akışkan şarj miktarını sorun.

Ünite veya oda bölmesi değiştirilirse mutlaka satış temsilcinize veya servis merkezine danışın.

Defrost sürecini hızlandırmak veya temizlik yapmak için üretici tarafından belirtilenler dışında başka yöntem kullanmayın.

Delmeyin ve yakmayın.

Mekanik havalandırma gerektiren durumlarda havalandırma açıklıklarının engellenmemesine dikkat edilmelidir.

UYARI

Cihaz kesinlikle sürekli aktif açık alevin (ör. çalışan gazlı cihaz) ve ateşleme kaynaklarının (ör. çalışan elektrikli ısıtıcı) bulunduğu bir odada saklanmamalıdır.

Herhangi bir anormallik/arıza oluşursa ürünü kullanmayı bırakın ve elektrik bağlantısını kesin veya devre kesicisini kapatın. (Duman/yangın/elektrik çarpması riski)

Anormallik/arıza örnekleri:

• ELCB sık sık devreye giriyor.
- Ürün açık konuma getirildiğinde bazen çalışmaya başlamıyor.
- Kablo hareket edince bazen elektrik kesiliyor.
- Çalışma esnasında yanık kokusu veya anormal ses duyuluyor.
• Gövde deforme olmuş veya anormal derecede sıcak.
- İç üniteden su damlıyor.
- Elektrik kablosu veya fişi anormal derecede ısınıyor.
• Fan devri kontrol edilemiyor.
- Unite çalıştırmak üzere açılsa bile hemen kapanıyor.
- Çalışma durduğu halde fan durmuyor.

Bakım/onarım için satıcınıza başvurun.

Ünitenin üstüne oturmayın veya basmayın. Kazayla düşebilirsiniz.

DİKKAT

Bu cihaz uzman veya eğitimli kişiler tarafından mağazalarda, aydınlatma endüstrisinde, çiftliklerde veya benzeri ticari amaçlarla kullanım için tasarlanmıştır.

Bu cihaz 8 yaşında ve daha büyük çocuklar tarafından, fiziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyimsiz ve bilgi sahibi olmayan kişiler tarafından, cihazın emniyetli bir biçimde kullanımı için gerekli talimatların verilmiş olması ve riskleri anlamaları şartıyla kullanılabilir. Çocuklar bu cihazla oynamamalıdır. Temizlik ve kullanıcı bakım işlemlerini çocukların tek başlarına yapmamalıdır.

Yangın alarmı ve hava çıkışı ünitenin en az 1,5 m uzağında tutulmalıdır.

Odada bebekler ve yatağa bağımlı hastalar varsa odayı çok fazla ısıtmayın ve soğutmayın.

Klimayı açık veya kapalı konuma getirmek için ana güç düğmesi kullanmayın. AÇMA/KAPAMA düğmesini kullanın.

Dış ünitenin hava çıkışına kesinlikle hiçbir şey yapıştırmayın. İçindeki fan yüksek hızda döndüğünden tehlikeli sonuçlar doğurabilir.

Dış ünitenin hava girişine ve keskin alüminyum kanatlara dokunmayın. Aksi takdirde yaralanabilirsiniz.

FAN GÖVDESİNE kesinlikle hiçbirşey yapıştırmayın.

Yaralanabilirsiniz ve ünite hasar görebilir.

iKAZ

• Cihaz, olası mekanik hasarları önleyecek şekilde saklanmalıdır.
• Gök gürültülü havalarda kompresörün çalışması zaman zaman durabilir. Bu, mekanik bir arıza değildir. Unite birkaç dakika sonra otomatik olarak normal çalışmaya başlar.
• Ingilizce metin orijinal talimatlardır. Diğer diller, orijinal talimatların çevirileridir.

Bakım

UYARI

Gövenliğiniz için, temizlik gerçekleştirmeden önce klimayı kapalı konuma getirdiğinizden ve gücü kestiğinizden emin olun. (Aks takdirde, fanın yüksek devirde dönmesi nedeniyle elektrik çarpması veya yaralanmalar meydana gelebilir.) İçünitenin üzerine su dökmeyin. (Aksi takdirde, dahili bileşenler hasar görebilir veya elektrik çarpabilir.)

DİKKAT

Keskin kimyasallar gibi çözüculeri asla kullanmayın. Ayrıca, plastik parçaları çok sıcak su kullanarak silmeyin. (Aksi takdirde, deformasyon veya renk değişikliği meydana gelebilir.) Bazı metal kenarlar ve kanatlar keskindir. Bu parçaları temizlerken dikkatli olun. (Yaralanmalar meydana gelebilir.) Yüksekteki bir iç üniteyi temizlerken sağlam bir tabure veya merdiven kullanın.

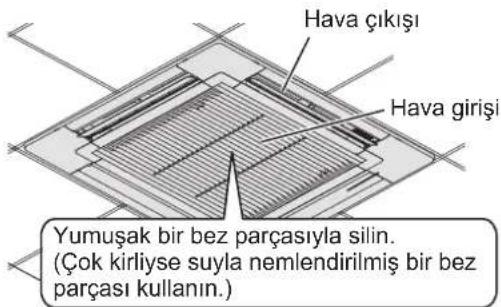

İç ünite (ör. Tip U3)

Hava çıkışı Hava girişi Yumuşak bir bez parçasıyla silin. (Çok kirliyse suyla nemlendirilmiş bir bez parçası kullanın.)

Dış ünitenin iç serpantini ve diğer bileşenleri düzenli olarak temizlenmelidir. - Satıcınıza veya servis merkezinize danışın.

■ Hava Filtresinin Bakımı

Kablolu kumanda ekranında (Filtre) simgesi görüntülenirse temsilcinize veya servis merkezine danışın.

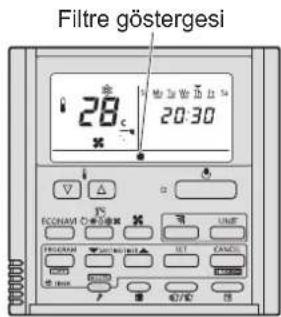

Zamanlayıcılı Uzaktan Kumanda

Filtre göstergesi 28°C 20:30 ECONAT C:\100000000\100000000\100000000\100000000\100000000\100000000\100000000\100000000\100000000

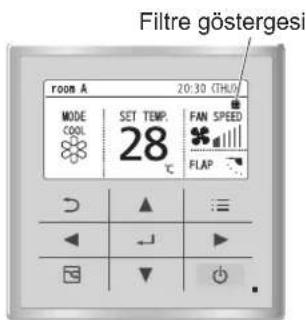

Gelişmiş Özellikli Kablolu Kumanda

Filtre göstergesi room A 20:30 CHRY MODE COOL SET TEMP 28 °C FAN SPEED FLAP D ▲ ≡ ◀ ← ▶ □ ▼ ○

Kablolu Uzaktan Kumanda

Filtre göstergesi 28.0c

Çalıştırma Mekanizması

Isitma performansi

Buklima, ıstıma için dış ortam havasını kullanmaktadır, bu nedenle ıstıma performansı, dış ortam sıcaklığı düştükçe azalır. → Isıtma yetersizse lütfen ilave bir ıstıma cihazı kullanın.

Defrost

Bucihaz dış ünitede oluşan buzu eritmek için defrost işlemini başlatabilir.

①Defrost başladığında: İç ünite fanı durur (veya fan devri yavaşlar).

→“” (BEKLEME) simgesi görüntülenir.

② Isıtmaya birkaç dakika sonra kaldığı yerden devam edilir: İç ünite ısı eşanjörü bobini yeterince ısınıncaya kadar iç ünite fanı kapalı konumda kalır (veya çok düşük bir fan devrinde çalışır).

→ “☐” (BEKLEME) simgesi görüntülenir.

③Defrost tamamlandığında: İç ünite fanı çalışmaya başlar.

→ “☐” (BEKLEME) simgesi kaybolur.

■ "DRY" (NEM ALMA) modu

Oda ısisı ayarlanan dereceye geldiğinde, dış ünite otomatik olarak açılıp kapanma döngüsüne başlar. Oda ısisı ayarlanan dereceye gelmek üzereyken, fan hızı otomatik olarak "meltem" (hafif rüzgar) ayarına gelir.

■ Ünite çalışırken elektrik kesilirse

Ünite otomatik olarak çalışmaya devam eder. Elektrik kesintisi öncesindeki çalışma ayarları kullanılır.

iKAZ

Etiket (elektrikli bileşenler kutusunun kapağına yapıştırılır)

Klima bir biyosidal ürün içerir.

Klimaya takılı olan bir cihaz tarafından üretilen iyonize hava, ortam havasındaki ve yüzeylerdeki bakteri ve virüsleri etkisiz hale getirir ve yüzeylerde küf oluşumunu engeller.

Aktif maddeler: ortam havasından veya sudan dolayı sahada ortaya çıkan serbest radikaller

TÜRKÇE

Specifications

Model Name S-3650PU3E			S-6071PU3E S-1014PU3E
Power source (Europe) 220 - 230 - 240 V ~ 50 Hz
Power source (Oceania)			-			230 - 240 V~ 50 Hz
Cooling capacity		kW	3.6 4.5	5.0 6.0 7.1 10	0.0 12.5 14.0
		BTU/h	12,300 15	400 17,100	20,500 24,20	0 34,100 42	700 47,800
		kW	3.2 3.7	4.0 4.9 5.5 8.3	9.5 10.2
		kW	0.4 0.8	1.0 1.1 1.6 1.7	3.0 3.8
Heating capacity		kW	4.0 5.2	5.6 7.0 8.0 11	2.14.0 16.0
		BTU/h	13,600 17	700 19,100	23,900 27,30	0 38,200 47	800 54,600
Cooling electric power input*		kW	0.024 0.0	26 0.029 0.0	38 0.042 0.1	0 0.110 0.12	0
Heating electric power input*		kW	0.022 0.0	24 0.027 0.0	36 0.040 0.0	95 0.105 0.11	5
Sound pressure level	High dB(A)		30 31 32	36 37 45 46	47
	Medium dB(A)		28 28 29	31 31 38 39	40
	Low	dB(A)	27 27 27	28 28 32 33	34
Sound power level	High dB(A)		45 46 47	51 52 60 61	62
	Medium dB(A)		43 43 44	46 46 53 54	55
	Low	dB(A)	42 42 42	43 43 47 48	49

(Türkçe) • Ürün Bilgisi

Klimanızla ilgili bir sorun veya sorunuz varsa, aşağıdaki bilgilere gerek duyacaksınız. Model ve seri numaraları değer etiketinde yazılıdır.

Model No.

Serial No.

Date of purchase

Dealer's address

Phone number

(Türkçe) Model numarası / Seri numarası / Satın alma tarihi / Saticının adresi / Telefon numarası
