KULLANIM KILAVUZU EIS87453 ELECTROLUX

TR Kullanma Kılavuzu | Ocak 168

Electrolux'e hoş geldiniz! Ürünümüzü seçtiğiniz için teşekkür ederiz.

Kullanım önerileri, broşürler, sorun giderme bilgileri, servis ve onarım bilgileri: www.electrolux.com/support

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

iÇİNDEKİLER

1. GÜVENLİK BİLGİLERİ 168
2. GÜVENLİK TALİMATLARI....170
3. MONTAJ....173
4. ÜRÜN TANIMI....175
5. İLK KULLANIMDAN ÖNCE....176
6. GÜNLÜK KULLANIM.... 177
7. EK FONKSİYONLAR.... 182
8. İPUÇLARI VE YARARLI BİLGİLER.... 184
9. BAKIM VE TEMİZLİK....187
10. SORUN GİDERME....187
11. TEKNİK VERİLER.... 189
12. ENERJİ VERİMLİLİĞİ 190
13. ÇEVREYLE İLGILI BILGILER.... 191

1. ⚠GÜVENLİK BİLGİLERİ

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış kurulum veya kullanımdan kaynaklanan yaralanma ya da hasarlardan sorumlu değildir. Talimatları, ileride kullanabilmeniz için her zaman güvenli ve kolay ulaşılabilir bir yerde tutun.

1.1 Çocukların ve tehlikeye açık kişilerin güvenliği

- Bu cihaz, gözetim altında bulunmaları veya cihazın güvenli şekilde kullanımı ve oluşabilecek tehlikeler hakkında bilgi verilmesi kaydıyla 8 yaş ve üzeri çocuklar ile fiziksel, duyusal veya zihinsel kapasitesi düşük ya da bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir. 8 yaşından küçük çocuklar ve ileri düzey zihinsel ile fiziksel engellere sahip kişiler gözetim altında bulunmadıkları müddetçe bu ürünü tek başına kullanmamalıdır.

• Çocuklar, cihazlarla içeren mobil cihazlarla oynamadıklarından emin olmak için gözetilmelidir.
• Tüm ambalajları çocuklardan uzak tutun ve uygun şekilde bertaraf edin.
• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında isinabilir. Cihaz kullanılırken ve soğurken, çocukları ve hayvanları cihazdan uzak tutun.
• Ocağın çocuk emniyet sistemi varsa etkinleştirilmelidir.
• Temizlik ve kullanıcı tarafından gerçekleştirilen bakım işlemleri, gözetim altında olmadıkları sürece çocuklar tarafından gerçekleştirilmemelidir.

1.2 Genel Güvenlik

• Bu cihaz sadece pişirme amaçlıdır.
• Bu cihaz tek bir evde kapalı bir ortamda ev içi kullanım için tasarlanmıştır.
• Bu cihaz; ofislerde, otel misafir odalarında, oda-kahvaltı misafir odalarında, çiftlik konukevlerinde ve bu tür kullanımın (ortalama) ev içi kullanım seviyelerini aşmadığı diğer benzer konaklama yerlerinde kullanılabilir.
• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında isinir. Isıtma elemanlarına dokunmaktan kaçının.
• UYARI: Başında bulunmadığınız durumlarda ocak üzerinde katı veya sıvı yağ kullanarak pişirme yapmanız yangına neden olabilir.
• Duman, aşırı ısınmanın bir göstergesidir. Pişirme esnasında oluşan alev için asla su kullanmayın. Cihazı kapatın ve ateşi bir yangın battaniyesi veya kapak vb. ile örtün.
• UYARI: Cihaz, zamanlayıcı gibi harici bir bağlantı cihazından güç almamalıdır veya yardımcı bir cihaz tarafından düzenli olarak kapatılıp açılan bir devreye bağlanmamalıdır.

• DİKKAT: Pişirme işlemi gözlemlenmelidir (otomatik pişirme fonksiyonlarında bile). Kısa süreli pişirme süreçleri sürekli olarak kontrol edilmelidir.

• UYARI: Yangın tehlikesi: Pişirme yüzeyleri üzerine eşya koymayın.

• Isınma ihtimali bulunduğundan ocak yüzeyi üzerine bıçak, çatal, kaşık ve tencere kapakları gibi metal nesneler bırakmayın.
• Cihazı, yerleşik yapıya kurmadan kullanmayın.
• Cihazı temizlemek için buharlı temizleyici kullanmayın.
• Her kullanımdan sonra kontrolleri vasıtasıyla ocağı kapatın ve yalnızca tencere saptama özelliğine güvenmeyin.
• Cam seramik yüzeyin / cam yüzeyin çatlak olması halinde, cihazı kapatın ve fişini prizden çekin. Cihazın doğrudan bağlantı kutusu yoluyla elektrik şebekesine bağlanması durumunda, cihazın elektrik bağlantısını kesmek için sigortayı çıkarın. Her iki durumda da Yetkili Servis Merkezi ile iletişim kurun.
• Elektrik kablosunun zarar görmesi durumunda, bir hasarının meydana gelmesine engel olmak için, kablonun değişimi, üretici, yetkili servis veya benzer nitelikteki kalifiye bir kişi tarafından yapılmalıdır.
• UYARI: Sadece pişirme cihazının üreticisi tarafından tasarlanmış veya cihazın üreticisi tarafından talimatlarda kullanıma uygun gösterilmiş ya da cihazdaki dahili ocak korumalarını kullanın. Uygunsuz korumaları kullanmak kazalara neden olabilir.

2. GÜVENLİK TALİMATLARI

2.1 Montaj

UYARI!

Cihazın montajı yalnızca kalifiye bir kişi tarafından yapılmalıdır.

UYARI!

Yaralanma veya cihazın zarar görme riski söz konusudur.

• Tüm ambalajları çıkarın.

• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.

• Cihazla birlikte verilen montaj talimatlarını takip edin.

• Diğer cihazlar ve üniteler arasında olması gereken minimum mesafeyi koruyun.
• Cihazı hareket ettirdiğinizde dikkatli olun, cihaz ağırdır. Her zaman koruyucu eldiven ve koruyuculu ayakkabı kullanın.
• Nemin kabarmaya neden olmasını önlemek için dolabın kesik yüzeylerini yalıtkan malzeme ile kaplayın.
• Cihazın altını buhar ve nemden koruyun.
• Cihazı kapının yanına veya pencere altına monte etmeyin. Böylece, kapı ya da pencere açıldığında sıcak pişirme

kaplarının cihazın üstünden düşmesini önleyebilirsiniz.

• Her cihazın altında bir soğutma fanı bulunmaktadır.
• Cihaz bir çekmece üzerine konulursa:
• İçeri çekilebilecek küçük kağıt parçalarını çekmece içinde tutmayın, aksi taktirde soğutucu fanlar zarar görebilir ya da soğutma sistemi bozulabilir.
• Cihazın altı ile çekmede saklı parçalar arasında en az 2 cm boşluk kalmasına dikkat edin.
• Cihazın altındaki dolapta bulunan tüm bölme panellerini çıkarın.

2.2 Elektrik Bağlantısı

UYARI!

Yangın ve elektrik çarpması riski.

• Tüm elektrik bağlantıları yetkin bir elektrikçi tarafından yapılmalıdır.
  • , cihaz topraklanmalıdır.
• Cihaz üzerinde herhangi bir müdahale yapmadan önce elektrik bağlantısının kesildiğinden emin olun.
• Anma değeri plakasındaki parametrelerinin ana güç kaynağının elektrik gücüne uygun olduğundan emin olun.
• Cihazın doğru şekilde monte edildiğinden emin olun. Gevşek ve uygun olmayan fiş ve priz bağlantıları (varsa) terminalin aşırı ısınmasına neden olabilir.
• Kriterlere uygun elektrik kablosu kullanın.
• Elektrik kablosunun dolaşmasına izin vermeyin.
• Bir şok korumasının bulunduğundan emin olun.
• Kablo üzerinde gerilme azaltıcı kelepçe kullanın.
• Cihazı yakındaki prize takarken, elektrik bağlantılarının ve, varsa, fişin sıcak cihazlara ve sıcak pişirme kaplarına temas etmesini önleyin.
• Priz çoğaltıcılarını ve uzatma kablolarını kullanmayın.

• Varsa, elektrik fişine ve elektrik kablosuna hasar vermemeye özen gösterin. Hasarlı bir elektrik kablosunu değiştirmek için Yetkili Servis Merkezimize ya da bir elektrikçiye başvurun.

• Akım taşıyan ve izole edilmiş parçaların darbe koruması araç kullanılmaksızın çıkarılamayacak şekilde takılmalıdır.

• Fişi prize sadece montaj tamamlandıktan sonra takın. Kurulumdan sonra elektrik fişine erişilebildiğinden emin olun.

- Priz gevşemişse fişi takmayın.

- Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.

- Sadece doğru yalıtım malzemelerini kullanın: Hat koruyucu devre kesiciler, sigortalar (yuvasından çıkarılan vida tipi sigortalar), toprak kaçağı kesicileri ve kontaktörler.

- Elektrik tesisatı, cihazın ana şebeke bağlantısını tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olmalıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.

- Ekranda E3 kodu görünürse, ocağın hemen bağlantısını kesin ve elektrik bağlantısının ve şebeke voltajının doğru olup olmadığını kontrol edin.

2.3 Kullanım

UYARI!

Yaralanma, yanma ya da elektrik çarpması riski vardır.

• Cihazın teknik özelliklerini kesinlikle değiştirmeyin.
• İlk kullanımdan önce tüm ambalajları, etiketleri ve (varsa) koruyucu filmi sökün.
• Havalandırma deliklerinin kapalı olmadığından emin olun.
• Çalışır durumdayken cihazı denetimsiz bırakmayın.
• Her kullanımdan sonra pişirme bölgesini "kapalı" konumuna ayarlayın.
• Pişirme bölgesinin üzerinde çatal birçok takımı, saplı tencere ya da kalıp gibi gereçler bulundurmayınız. Pişirme sırasında bu gereçler ısınabilir.
• Cihazı ıslak ellerle veya cihaz suyla temas ettiğinde çalıştırmayın.
• Cihazınızı bir çalışma yüzeyi veya saklama yüzeyi olarak kullanmayın.
• Eğer cihazın yüzeyinde çatlak oluşursa hemen cihazın güç kaynağı ile bağlantısını

kesin. Bunu elektrik çarpmasını önlemek için yapmalısınız.

• Kalp pili bulunan kullanıcılar, cihaz çalışırken indüksiyonlu pişirme bölgelerinden minimum 30 cm uzakta durmalıdır.
• Yiyecekleri sıcak yağa koyduğunuzda, yağ sıçrayabilir.
• Bu cihazın üreticisi tarafından aksi belirtilmedikçe, pişirme yüzeyi ve pişirme kabı arasında alüminyum folyo veya başka malzemeler kullanmayın.
• Yalnızca bu cihaz için üretici tarafından önerilen aksesuarları kullanın.

UYARI!

Yangın ve patlama riski söz konusudur.

• Katı ve sıvı yağlar ısıtıldığında yanıcı buhar salabilir. Yağla pişirirken alevleri veya ısıtılmış nesneleri yağdan uzak tutun.
• Çok sıcak yağdan çıkan buhar, kendiliğinden yanmaya neden olabilir.
• Gıda kalıntıları içerebilen kullanılmış yağ, ilk kez kullanılan yağdan daha düşük bir sıcaklıkta yangına neden olabilir.
• Yanıcı veya yanıcı ürünlerle ıslanan nesneleri cihazın içine, yanına veya üstüne koymayın.

UYARI!

Cihazın zarar görme riski söz konusudur.

• Sıcak pişirme kaplarını kontrol panelinde tutmayın.
• Sıcak tencere kapağını ocağın cam yüzeyinin üzerine koymayın.
• Pişirme kaplarını boş iken ısıtmayın.
• Cihazın üzerinde nesne veya pişirme kabı bırakmamaya dikkat edin. Yüzey zarar görebilir.
• Pişirme bölgelerini boş pişirme kapları ile veya pişirme kapları olmadan etkinleştirmeyin.
• Döküm demir veya alt kısmı hasarlı pişirme kapları, cam / cam seramik üzerinde çiziklere neden olabilir. Bu

nesneleri pişirme yüzeyinde hareket ettirmeniz gerektiğinde daima yukarı kaldırın.

2.4 Bakım ve temizlik

• Yüzey malzemesinin görüntüsünün bozulmasını önlemek için cihazı düzenli olarak temizleyin.
• Temizlemeden önce cihazı kapatın ve soğumasını bekleyin.
• Cihazı temizlemek için su spreyi ve buhar kullanmayın.
• Cihazı nemli yumuşak bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aksi belirtilmediği sürece aşındırıcı ürünler, aşındırıcı ovma bezleri, çözücüler veya metal cisimler kullanmayın.

2.5 Servis

• Cihazı onarmak için yetkili bir Servis Merkezine başvurun. Yalnızca orijinal yedek parçaları kullanın.
• Bu ürünün içindeki lamba(lar) ve ayrı satılan yedek parça lambalar ile ilgili olarak: Bu lambaların sıcaklık, titreşim, nem gibi ev aletlerindeki aşırı fiziksel koşullara dayanması ya da cihazın çalışma durumu hakkında bilgi vermesi amaçlanmıştır. Diğer uygulamalarda kullanılmak üzere tasarlanmamışlardır ve ev odası aydınlatması için uygun degillerdir.

2.6 Elden Çıkarma

UYARI!

Yaralanma ve boğulma riski.

• Cihazın nasıl elden çıkarılacağı hakkında bilgi almak için yerel kurumlarla iletişime geçin.
• Cihazın fişini prizden çekin.
• Cihazı yakın ana elektrik kablosunun bağlantısını kesin ve atın.

3. MONTAJ

UYARI!

Güvenlik bölümlerine bakın.

3.1 Montaj öncesi

Ocağı kurmadan önce, aşağıdaki bilgileri bilgi etiketinden yazın. Bilgi etiketi ocağın altındadır.

Seri numarası ......

3.2 Ankastre ocaklar

Ankastre ocakları sadece standartlara uygun ankastre bölmelere ve tezgah altlarına yerleştirildikten sonra kullanın.

3.3 Bağlantı kablosu

• Ocakla birlikte bir bağlantı kablosu ve.
• Hasar gören elektrik kablosunu değiştirmek için kullanılacak kablo türü: 90 °C ve daha yüksek sıcaklığa dayanıklı H05V2V2-F. Tek bir kablo, aşağıdaki tabloya göre minimum kesite sahip olmalıdır. Yerel Servis Merkezinizle görüşün. Bağlantı kablosu yalnızca kalifiye bir elektrikçi tarafından değiştirilebilir.

UYARI!

Tüm elektrik bağlantıları kalifiye bir elektrik teknisyeni tarafından yapılmalıdır.

DİKKAT!

Kontak fisleri üzerinden bağlantı kurulması yasaktır.

DİKKAT!

Tel uçlarını delmeyin veya lehimlemeyin. Bu yasaktır.

DİKKAT!

Kabloyu, kablo uç manşonu olmadan bağlamayın.

Tek faz bağlantı

1. Kablo ucu manşonunu siyah, kahverengi ve mavi tellerden çıkarın.
2. Kahverengi, siyah ve mavi kablo uçlarının yalıtımının bir kısmını çıkarın.
3. Siyah ve kahverengi kabloların uçlarını bağlayın.
4. Paylaşılan kablonun ucuna yeni bir kablo ucu manşonu takın (özel alet gereklidir).
5. İki mavi kablonun uçlarını bağlayın.
6. Paylaşılan kablonun ucuna yeni bir kablo ucu manşonu takın (özel alet gereklidir).
7. Mavi kablolardaki kablo ucu manşonunu çıkarın.
8. Mavi kablo uçlarının yalıtımının bir kısmını çıkarın.
9. İki mavi kablonun uçlarını bağlayın.
10. Paylaşılan kablonun ucuna yeni bir kablo ucu manşonu takın. (özel alet gerekli).

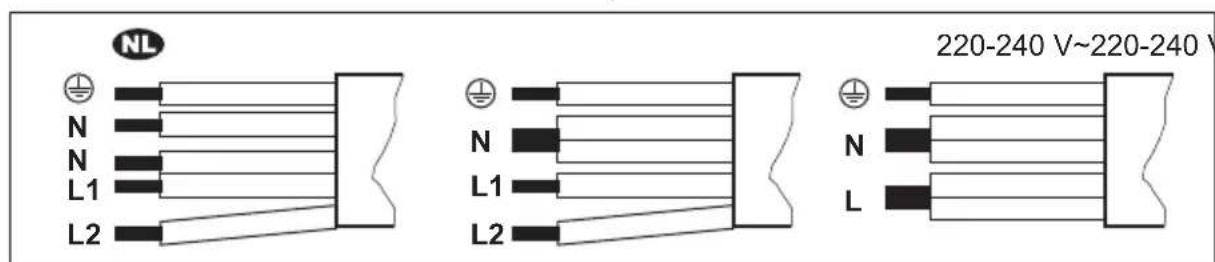

Çift faz bağlantı

NL N N L1 L2 N L1 L2 220-240 V~220-240 V N L

220 - 240 V\~

Çift faz bağlantı: 400 V2N\~ Tek faz bağlantı: 220 - 240 V\~

5x1,5 mm ^2 5x1,5 mm ^2 veya 4x2,5 mm ^2 5x1,5 mm ^2 veya 3x4 mm ^2

Yeşil - sarı Yeşil - sarı Yeşil - sarı

N Mavi ve mavi N Mavi ve mavi N Mavi ve mavi

L1 Siyah L1 Siyah L Siyah ve kahveren-

gi

L2 Kahverengi L2 Kahverengi

3.4 Montaj

Ocağı bir davlumbazın altına kuracaksanız, lütfen davlumbaz kılavuzundan cihazlar arasındaki minimum mesafeye bakın.

Cihaz bir çekmece üzerine monte edilmişse, ocak havalandırması, pişirme işlemi sırasında çekmecede saklanan eşyaları ıstabilir.

Aşağıdaki şekilde belirtildiği gibi “Electrolux İndüksiyonlu Ocak nasıl kurulur - Tezgah üzeri kurulum” yazarak video eğitimini bulabilirsiniz.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

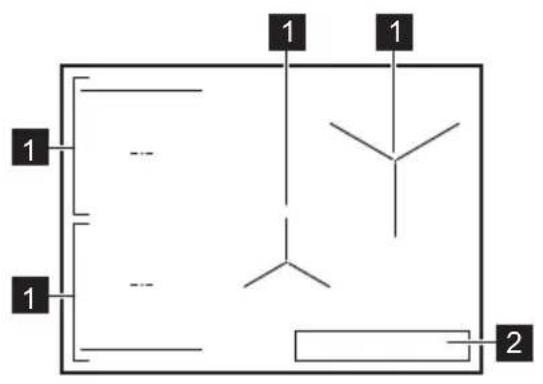

4.1 Pişirme yüzeyi düzeni

1 İndüksiyonlu pişirme bölgesi
2 Kontrol paneli

Pişirme bölgeleri boyutları hakkında daha fazla bilgi almak için "Teknik veriler" bölümüne başvurun.

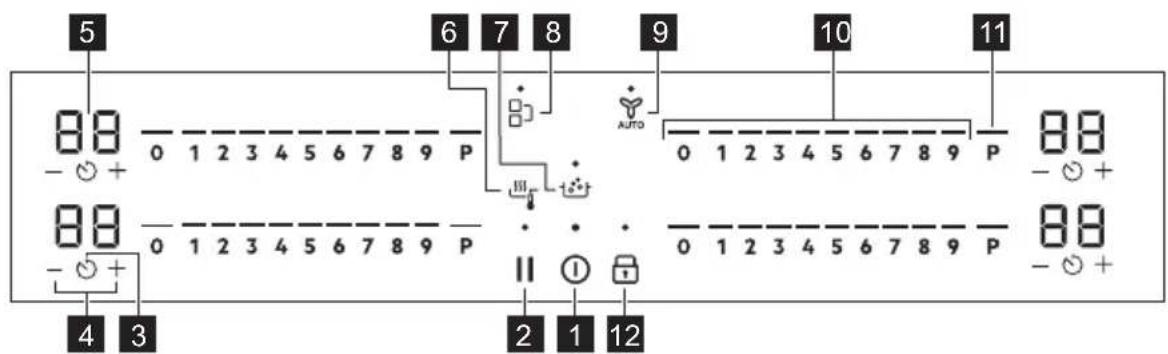

4.2 Kontrol paneli düzeni

5 88 - + 0 1 2 3 4 5 6 7 8 9 P 6 7 8 AUTO 9 10 11 0 1 2 3 4 5 6 7 8 9 P 88 - + 88 - + 0 1 2 3 4 5 6 7 8 9 P II 1 2 1 12 88 - +

Cihazı çalıştırmak için sensör alanlarını kullanın. Gösterge ekranları, göstergeler ve sesler hangi fonksiyonların çalışmakta olduğunu bildirir.

	Sensör alanı	Fonksiyon Açıklama
1	➊	Açık / Kapalı Cihazı etkinleştirmek ve devre dışı bırakmak için kullanı-lır.
2		Beklet Fonksiyonu etkinleştirmek ve devre dışı bırakmak için-dir.
3	➌	Zamanlayıcı Bu fonksiyonu ayarlamak için.
4	+/-	- Süreyi artırmak veya azaltmak içindir.
5	- Zamanlayıcı göstergesi Zamanı dakika cinsinden göstermek içindir.
6	➂	SenseFry SenseFry. Çeşitli yiyecek türlerini otomatik olarak kon-trol edilen ısı seviyeleri ile kızartmak için.
7		SenseBoil® SenseBoil®. Suyun sıcaklığını otomatik olarak ayarlaya- rak kaynama noktasına ulaştıktan sonra kaynamaması- nı sağlar.
8		Bridge Fonksiyonu etkinleştirmek ve devre dışı bırakmak için- dir.
9	AUTO	Hob2Hood Fonksiyonun manuel modunu etkinleştirmek ve devre dışı bırakmak içindir.
10	- Kontrol çubuğu Isı ayarını yapmak içindir.
11	P	PowerBoost Fonksiyonu etkinleştirmek içindir.
12		Kilitle / Çocuk Emniyet Cihazı Kontrol panelini kilitlemek / kilidini açmak içindir.

4.3 Gösterge ekranı göstergeleri

Gösterge Açıklamalar
E+ basamak	Bir arıza var.
≡/≡	OptiHeat Control (3 kademeli atıl ısı göstergesi): pişirmeye devam et / sıcak tut / kalan ISI.

5. İLK KULLANIMDAN ÖNCE

UYARI!

Güvenlik bölümlerine bakın.

5.1 Güç sınırlaması

Güç sınırlaması, evin tesisatındaki sigorta limitleri dahilinde ocağın toplamda ne kadar enerji kullandığını gösterir.

Ocak varsayılan olarak mümkün olan en yüksek güç seviyesine ayarlanmıştır.

Güç seviyesini azaltmak veya ortırmak için:

1. Menüye girin: 3 saniye boyunca ① tuşunu basılı tutun. Ardından tuşunu basılı tutun.
2. belirene kadar ön zamanlayıcidaki tuşuna basın.
3. Güç seviyesini ayarlamak için ön zamanlayıcıdaki 7 tuşlarına basın.

4. Çıkmak için tuşuna basın. Güç seviyeleri

"Teknik veriler" bölümüne bakın.

DİKKAT!

Seçilen gücün, evin sigorta tesisatına uygun olduğundan emin olun.

DİKKAT!

Güç seviyesi 2000 veya altındaysa W SenseBoil® veya SenseFry etkinleştirilmez.

• P73 — 7.350 W
• P15 — 1.500 W
• P20 — 2.000 W
• P25 — 2.500 W
• P30 — 3.000 W
• P35 — 3.500 W
• P40 — 4.000 W
• P45 — 4.500 W
• P50 — 5.000 W

6. GÜNLÜK KULLANIM

UYARI!

Güvenlik bölümlerine bakın.

6.1 Etkinleştirme ve devre dışı bırakma

Ocağı etkinleştirmek veya devre dışı bırakmak için ① tuşuna basılı tutun.

6.2 Kap algılaması

Bu özellik, ocakta bir pişirme kabı olduğunu gösterir ve pişirme işlemi sırasında herhangi bir pişirme kabı algılanmazsa pişirme bölgelerini devre dışı bırakır.

Bir ısı ayarını seçmeden önce bir pişirme bölgesine pişirme kabı koyarsanız, kontrol çubuğunda 0'ın üzerindeki gösterge belirir.

Etkinleştirilmiş bir pişirme bölgesinden pişirme kabını çıkarır ve geçici olarak bir kenara bırakırsanız, ilgili kontrol çubuğunun üzerindeki göstergeler yanıp sönmeye başlar. 120 saniye içinde pişirme kabını etkinleştirilmiş pişirme bölgesine geri koymazsanız, pişirme bölgesi otomatik olarak devre dışı kalacaktır.

Pişirmeye devam etmek için, pişirme kaplarını belirtilen zaman aşımı süresi içinde tekrar pişirme bölgelerine koyduğunuzdan emin olun.

6.3 Pişirme bölgelerinin kullanımı

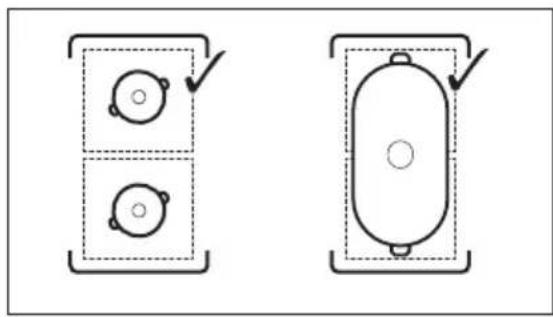

Pişirme kaplarını seçilen bölgenin ortasına yerleştirin. İndüksiyonlu pişirme bölgeleri, pişirme kabının alt kısmının boyutlarına otomatik olarak uyum sağlar.

Bridge fonksiyonunu kullanarak büyük pişirme kabıyla iki pişirme bölgesi üzerinde aynı anda pişirme yapabilirsiniz. Pişirme kabı, her iki bölgenin merkezini kaplamalı ancak alan işaretlemesinin ötesine geçmemelidir. Pişirme kapları iki merkez arasında bulunuyorsa, Bridge fonksiyonu etkinleştirilmeyecektir.

1. Kontrol çubuğunda istediğiniz ısı ayarına basın.

Kontrol çubuğunun üstündeki göstergelerde seçilen ısı ayarı gösterilir.

1. Pişirme bölgesini devre dışı bırakmak için 0'a basın.

6.5 PowerBoost

Bu fonksiyon, indüksiyon pişirme bölgelerinin gücünü artırır. Bu fonksiyon indüksiyonlu pişirme alanında yalnızca sınırlı bir süre için etkinleştirilebilir. Bu sürenin ardından indüksiyon pişirme bölgesi otomatik olarak en yüksek ısı ayarına geri döner.

"Teknik veriler" bölümüne bakın.

Kullandığınız pişirme alanında bu fonksiyonu etkinleştirmek için: Pogesine dokunun.

Fonksiyonu devre dışı bırakmak için: ISI ayarını değiştirin.

6.6 OptiHeat Control (3 kademeli atıl ısı göstergesi)

UYARI!

Gösterge görünüğü sürece edeniyle yanma riski vardır.

İndüksiyonlu pişirme bölgeleri pişirme için gerekli ısının doğrudan pişirme kabının tabanına yayılmasını sağlar. Cam seramik, pişirme kaplarının ısısı ile ısınır.

Pişirme bölgesi sıcak olduğunda göstergeler yanar. Kullanmakta olduğunu pişirme bölgelerinin atıl ısı seviyesini gösterir:

- pişirmeye devam edin,

- sıcak tutma,

- atil ısı.

Gösterge aşağıdaki durumlarda yanabilir:

• kullanmıyor olsanız bile yandaki pişirme bölgeleri sebebiyle,
• soğuk pişirme bölgesine sıcak pişirme kabı yerleştirildiğinde,
• ocak devre dışı bırakıldığında ancak pişirme bölgesi hala sıcak olduğunda.

Pişirme bölgesi soğuduğunda gösterge kaybolur.

6.7 Zamanlayıcı seçenekleri

Geri Sayım Sayacı

Tek bir pişirme süresi boyunca pişirme bölgesinin ne kadar süre çalışacağını ayarlamak için bu fonksiyonu kullanın.

Seçilen pişirme bölgesi için ısı ayarını yapın ve ardından işlevi ayarlayın.

1. ⏻ tuşuna basın. Zamanlayıcı ekranında 00 belirir.

2. Süreyi (00-99 dakika) ayarlamak için veya tuşlarına basın.

3. Zamanlayıcıyı başlatmak için tuşuna basın veya 3 saniye bekleyin. Zamanlayıcı geri saymaya başlar.

Saati değiştirmek için: İle pişirme bölgesini seçin ve İveya tuşlarına basın.

Bu işlevi devre dışı bırakmak için: ⏻ ile pişirme bölgesini seçin ve — tuşuna basın. Kalan süre 00'a kadar geri sayar.

Zamanlayıcı geri sayımı bitirir, bir sinyal sesi duyulur ve 00 yanıp söner. Pişirme bölgesi devre dışı kalır. Sinyali ve yanıp sönmeyi durdurmak için herhangi bir sembole basın.

Zaman Ayarı

Ocak etkinleştirildiğinde ancak pişirme bölgeleri çalışmadığında bu fonksiyonu kullanabilirsiniz. Isı ayarı 00'ı gösterir.

1. tuşuna basın.

2. Zamanı ayarlamak için veya tuşuna dokunun.

Zamanlayıcı geri sayımı bitirir, bir sinyal sesi duyulur ve 00 yanıp söner. Sinyali ve yanıp sönmeyi durdurmak için herhangi bir sembole basın.

Bu işlevi devre dışı bırakmak için: ☺ ve tuşlarına basın. Kalan süre 00'a kadar geri sayar.

6.8 Güç yönetimi

Birden fazla pişirme bölgesi kullanılırken; güç tüketimi güç kaynağının sınırını aştığında; bu fonksiyon devreye girerek kaynaktan gelen sınırlı gücü orantılı bir şekildeolan tüm pişirme bölgelerine dağıtır. Ocak, evin sigorta tesisatını korumak için ısı ayarlarını kontrol eder.

• Eğer ocak, maksimum kullanılabilir güç sınırına ulaşırsa (bilgi etiketine bakınız) pişirme bölgelerinin gücü otomatik olarak azaltılır.
• Her zaman, ilk seçilen pişirme bölgesinin ısı ayarına öncelik verilir. Kalan güç, seçim sırasına göre diğer pişirme bölgeleri arasında bölüştürülür.
• Azaltılmış güce sahip pişirme bölgeleri için kontrol çubuğu yanıp söner ve mümkün

olan maksimum ısı kademesi ayarlarını gösterir.

- Göstergenin yanıp sönmesi durana kadar bekleyin veya son seçilen pişirme bölgesinin ısı ayarını azaltın. Pişirme bölgeleri, azaltılmış ısı ayarıyla birlikte çalışmaya devam eder. Gerektiğinde pişirme bölgelerinin ısı ayarlarını manuel olarak değiştirin.

6.9 SenseFry

Bu fonksiyon, yemeğinizi kızartmak için uygun bir ısı seviyesi seçerek sabitlemenize olanak tanır. Ocak pişirme süresince sıcaklığı korur. Üç SenseFry seviyesinden birini seçebilirsiniz: düşük (2), orta (5), yüksek (8). Isıtma ayar seviyesi ayarlandıktan sonra manuel sıcaklık ayarı gerekmez.

DİKKAT!

Sadece soğuk pişirme kapları kullanın. Fonksiyon çalışırken ocağı gözetimsiz bırakmayın.

1. Sol taraftaki soğuk pişirme bölgelerinden birine yağsız bir tava koyun. Tek bir pişirme bölgesi kullanabilir veya Bridge kullanarak her iki bölgeyi de bağlayabilirsiniz.

Sadece bir pişirme bölgesine bir tencere koyarsanız, fonksiyon otomatik olarak başlar.

1. Ocağı etkinleştirmek için tuşuna dokunun.

2. Fonksiyonu etkinleştirmek için ögesine dokunun.

simgesinin üzerindeki gösterge yanar. Isıtma ayarı varsayılan olarak 2 seviyesine ayarlanmıştır.

1. tuşuna art arda basarak bir kızartma seviyesi seçin.

Şu anda fonksiyonu kullanabileceğiziniz her bir pişirme bölgesi için seçili seviyenin üstünde yanıp sönen bir gösterge belirir.

1. Seçilen pişirme bölgesinin kaydırıcısında herhangi bir yere dokunun. Aşağıdaki tabloda görüldüğü gibi ilgili ısıtma ayarı seviyelerinden birine basarak SenseFry seviyesini ayarlayabilirsiniz.

SenseFry güç seviyesi	Isıtma ayarı se-viyeleri
Düşük 2
Orta 5
Yüksek 8

Fonksiyon başlar.

Fonksiyon başladığında kaydırıcının üzerindeki göstergeler görünür ve animasyon çalışmaya başlar.

5 saniye içinde herhangi bir pişirme bölgesine bir tencere koymazsanız, fonksiyon otomatik olarak devre dışı kalır.

1. Gerekirse bir zamanlayıcı fonksiyonu ayarlayın.

Tava istenen sıcaklığa ulaştığında, bir sesli sinyal duyulur. Tavanın içine şimdi yağ ve yiyecek koyabilirsiniz.

Fonksiyonu durdurmak için kontrol çubuğunda 0'a basın veya tuşuna basın.

Pişirme bölgelerinden birinde Geri Sayım Sayacı ayarlarsanız ve ayarlanan süre istenilen sıcaklığa ulaşmadan önce sona ererse fonksiyon otomatik olarak devre dışı kalır.

İpuçları ve öneriler:

• Varsayılan ısıtma seviyesini değiştirebilirsiniz.
• Kalın yiyecek parçaları veya çiğ patatesler için kızartmanın ilk 10 dakikasında bir kapak kullanın.
• Ağır ve / veya büyük tavaların ısınması daha uzun sürebilir.
• Pişirme kabının hasar görmesini ve aşırı ısınmasını engellemek için düşük ısıtma seviyesine sahip kaplamalı tavalar kullanın.
• İnce emaye pişirme kapları kullanmayın. Aşırı ısınabilir ve hasar görebilir.

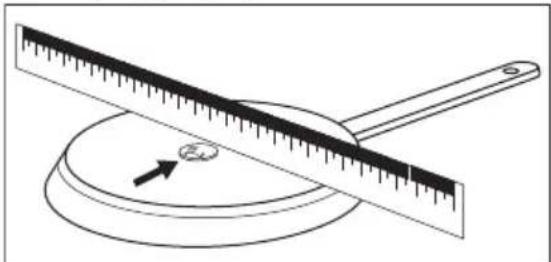

SenseFry fonksiyonu için doğru tavalar Sadece altı düz olan tavalar kullanın. Tavanın doğru olup olmadığını kontrol etmek için:

1. Tavayı baş aşağı koyun.

2. Tavanın tabanına bir cetvel koyun.

3. Cetvel ile tavanın tabanı arasına 1, 2 veya 5 Euro Cent veya benzer kalınlığa sahip (yaklaşık 1,7 mm) bir bozuk para koymaya çalışın.

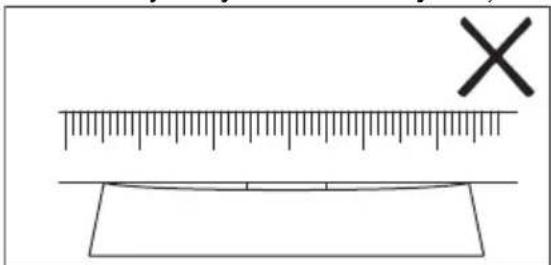

a. Cetvel ile tava arasına bozuk para koyabiliyorsanız tava yanlıştır.

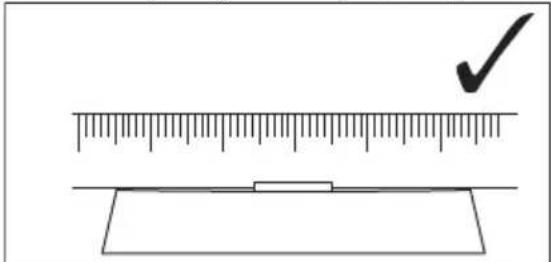

b. Cetvel ile kap arasına bozuk para koyamıyorsanız, kap doğrudur.

Fonksiyon, su sıcaklığını otomatik olarak kaynama noktasına ulaştıktan sonra aşırı kaynamayacak şekilde ayarlar.

Kullanmak istediğiniz pişirme bölgesinde atıl ısı (7 / 1 varsa, sesli bir sinyal duyulur ve fonksiyon çalışmaz. Bu fonksiyon yapışmaz pişirme kapları ile çalışmaz.

DİKKAT!

Fonksiyonu boş pişirme kapları ile kullanmayın. Fonksiyon çalışırken ocağı gözetimsiz bırakmayın.

1. Fonksiyonu başlatmak istediğiniz pişirme bölgelerine 1 - 5 l soğuk su dolu tencereler koyun. Sadece bir pişirme bölgesine bir tencere koyarsanız, fonksiyon otomatik olarak başlar.

2. Ocağı etkinleştirmek için tuşuna dokunun.

3. Fonksiyonu etkinleştirmek için öğesine dokunun.

Fonksiyonu şu anda kullanabileceğiz her bir pişirme bölgesi için Püstünde yanıp sönen bir gösterge belirir.

1. Seçilen pişirme bölgesinin kaydırıcısında herhangi bir yere dokunun.

Fonksiyon başlar. Fonksiyon başladığında kaydırıcının üzerindeki göstergeler görünür ve animasyon çalışmaya başlar.

5 saniye içinde herhangi bir pişirme bölgesine bir tencere koymazsanız, fonksiyon otomatik olarak devre dışı kalır.

Fonksiyon kaynama noktasına ulaştığında ocak sesli bir sinyal verir ve ısı ayarı otomatik olarak varsayılan kaynama seviyesine döner.

Fonksiyonu kaynama noktasına ulaşmadan önce devre dışı bırakmak için veya 0 tuşuna dokunun.

Kaynama noktasına ulaşıldıktan sonra fonksiyonu devre dışı bırakmak için, kaydırıcıya dokunun ve ısı ayarını manuel olarak ayarlayın.

Beklet seçeneğini etkinleştirirseniz veya tencereyi kaldırırsanız, fonksiyon devre dışı kalır.

Pişirme bölgelerinden birinde Geri Sayım Sayacı ayarlarsanız ve ayarlanan süre kaynama noktasına ulaşmadan önce sona ererse fonksiyon otomatik olarak devre dışı kalır.

İpuçları ve öneriler:

• Bu fonksiyon, su kaynatma ve patates pişirme için en uygun seçenektır.
• Bu fonksiyon, kaynaticılar ve ocak üstü espresso potlarında düzgün çalışmayabilir.

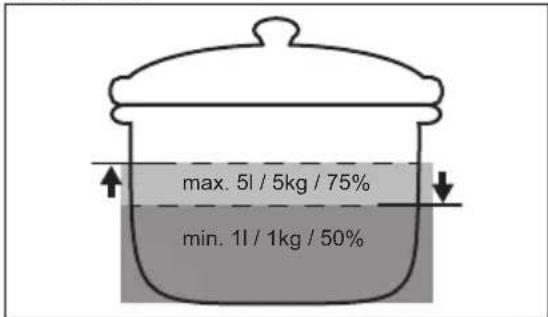

- Pişirme kabının ağzından 4 cm boşluk bırakarak pişirme kabının yarısı ila dörtte üçünü soğuk musluk suyuyla doldurun. 1 l'den az ve 5 l'den fazla su kullanmayın. Suyun (veya su ile patatesin) toplam ağırlığının 1 - 5 kg arasında kaldığından emin olun.

max. 5l / 5kg / 75% min. 1l / 1kg / 50%

• En iyi sonuçları elde etmek için sadece bütün halindeki, soyulmamış, orta boyda patatesleri haşlayın. Patateslerin çok fazla sıkışmadığından emin olun.
• Isınma aşamasında diğer tencerelerin enerjik bir şekilde karıştırılmasını ve diğer pişirme bölgelerindeki paralel pişirme süreçlerinin (kızartma veya kaynatma gibi) kullanılmasını önleyin.
• Fonksiyon çalışıyorken harici titreşim üretmekten (ör.; bir blender kullanmaktan veya ocağın yanına bir cep telefonu koymaktan) kaçının.
• Yiyecek ve pişirme kaplarına bağlı olarak, kaynama noktasına ulaşıldıktan sonra ısı ayarını ayarlayabilirsiniz.
• Kaynama noktasına ulaşıldığında tuz ekleyin.
• Enerji tasarrufu sağlamak için bir kapak kullanın.

6.11 Menü yapısı

Tablo, temel menü yapısını gösterir.

Kullanıcı ayarları

Sem- bol	Ayarlar Olası seçenekler
b Ses Açık / Kapalı (--)
P Güç sınırlaması 15 - 73
H Davlumbaz modu 0 - 6
E Alarm / hata geçmişi	Son alarmların / ha-taların listesi.

Kullanıcı ayarlarını girmek için: 3 saniye boyunca ⓣtuşunu basılı tutun. Ardından tuşunu basılı tutun. Ayarlar, sol pişirme bölgelerinin zamanlayıcısında belirir.

Menüde gezinme: menü, ayar sembolü ve bir değerden oluşur. Arka zamanlayıcıda sembol ve ön zamanlayıcıda değer belirir. Ayarlar arasında gezinmek için ön zamanlayıcıdaki ⏻ tuşuna basın. Ayar değerini değiştirmek için ön zamanlayıcıdaki + veya tuşlarını basın.

Menüden çıkmak için: ① tuşuna basın.

OffSound Control

Menü > Kullanıcı ayarlarında sesleri etkinleştirebilir/devre dışı bırakabilirsiniz.

i

"Menü yapısı" bölümüne bakın.

Sesler kapalıyken şu durumlarda sesi duymaya devam edebilirsiniz:

• tuşuna dokunduğunuzda,
• zamanlayıcı biterse,
• etkin olmayan bir sembole basarsınız.

7. EK FONKSİYONLAR

7.1 Otomatik Kapanma

Fonksiyon şu durumda ocağı otomatik olarak devre dışı bırakır:

• tüm pişirme bölgeleri devre dışı bırakılır,
• ocağı açtıktan sonra herhangi bir ısı ayarı veya fan hızı ayarı yapmadığınızda,
• 10 saniyeden uzun süre kontrol panelinin üzerine bir şey döktüğünüzde veya bir şey koyduğunuzda (tava, bez vb.). Bir sinyal sesi duyulur ve ocak devre dışı bırakılır. Nesneyi kaldırın veya kontrol panelini temizleyin.
• cihaz aşırı ısınırsa (ör. bir tencere kaynayıp kuruduğunda). Ocağı yeniden kullanmadan önce pişirme bölgesinin soğumasını bekleyin.
• bir pişirme bölgesini devre dışı bırakmazsanız veya ısı ayarını değiştirmezseniz. Ocak bir süre sonra devre dışı kalır.

Isı ayarı ile cihazın kapanacağı süre arasındaki ilişki:

Isı ayarı Ocak şununla birlik- te devre dışı kalır:
1 - 2 6 saat
3 - 4 5 saat
5 4 saat
6 - 9 1,5 saat

SenseFry kullandığınızda, ocak 1,5 saat sonra devre dışı kalır.

7.2 Beklet

Bu fonksiyon tüm pişirme bölgelerini en düşük ısı ayarında çalıştırır.

Bu işlev çalışırken ve kullanılabilir. Kontrol panellerindeki diğer tüm semboller kilitlidir.

Fonksiyon, zamanlayıcı fonksiyonlarını durdurmaz.

1. Bu işlevi etkinleştirmek için: || tuşuna basın.

Isı ayarı 1'e düşer.

2. Bu işlevi devre dışı bırakmak için: tuşuna basın.

Bir önceki ısı ayarı belirir.

7.3 Kilitle

Ocak açıkken kontrol panelini kilitleyebilirsiniz. Bu, ısı ayarı yanlışlıkla değiştirilmesini önler.

Önce ısı ayarını ayarlayın.

Bu işlevi etkinleştirmek için: tuşuna basın. Bu işlevi devre dışı bırakmak için: tekrar tuşuna basın.

Ocağı devre dışı bıraktığınızda bu işlev de devre dışı kalır.

7.4 Çocuk Emniyet Cihazı

Bu işlev, ocağın kazara çalışmasını önler.

İşlevi etkinleştirmek için: ① tuşuna basın. Herhangi bir ısı ayarı yapmayın. Sembolün üzerindeki gösterge belirene kadar 🔒 tuşunu 3 saniye basılı tutun. ① ile ocağı devre dışı bırakın.

Ocağı devre dışı bıraktığınızda işlev etkin kalır. Tuşunun üstündeki gösterge açık.

İşlevi devre dışı bırakmak için: ①tuşuna basın. Herhangi bir ısı ayarı yapmayın. Sembolün üzerindeki gösterge kaybolana kadar ②tuşuna 3 saniye basılı tutun. ile ocağı devre dışı bırakın.

İşlev etkinken pişirme: ① tuşuna basın, ardından sembolün üzerindeki gösterge kaybolana kadar 3 saniye boyunca ② tuşuna basın. Ocağı çalıştırabilirsiniz. ③ ile ocağı devre dışı bıraktığınızda işlev tekrar çalışır.

7.5 Bridge

i

Tencere, iki bölgenin merkezini kapladığında bu fonksiyon etkinleşir. Pişirme kaplarının doğru yerleşimi hakkında daha fazla bilgi edinmek için "Pişirme bölgelerinin kullanımı" bölümüne bakınız. SenseBoil® çalışırken bu fonksiyon çalıştırılamaz.

Bu işlev, sol taraftaki iki pişirme bölgesini birbirine bağlar ve tek olarak çalışırlar.

Önce sol taraftaki pişirme bölgelerinden biri için ısı ayarını ayarlayın.

Bu işlevi etkinleştirmek için: ■tuşuna basın. Isı ayarını ayarlamak veya değiştirmek için kontrol sensörlerinden birine basın.

Bu işlevi devre dışı bırakmak için: ■] tuşuna dokunun. Pişirme bölgeleri bağımsız olarak çalışır.

7.6 Hob ^2 Hood

Aynı fonksiyona sahip ocak ve davlumbazın iletişim kurarak uyumlu çalışmalarını sağlayan teknolojidir. Hem ocakta hem de davlumbazda kızıl-ötesi sinyal iletici bulunmaktadır. Fan hızı, ocaktaki en sıcak pişirme kabının mod ayarı ve sıcaklığına göre otomatik olarak belirlenir. Davlumbazı ocak üzerinden manuel olarak da çalıştırabilirsiniz.

i

Davlumbazların çoğunluğunda uzaktan kontrol sisteminin varsayılan ayarı devre dışıdır. Bu fonksiyonu kullanmadan önce etkinleştirin. Daha fazla bilgi için davlumbaz kullanma kılavuzuna bakın.

Fonksiyonun otomatik olarak çalıştırılması Fonksiyonu otomatik çalıştırmak için otomatik modu H1 – H6 olarak ayarlayın. Ocak normalde H5 olarak ayarlanmıştır. Davlumbaz, ocağı çalıştırdığınız zaman tepki verir. Ocak, pişirme kabının sıcaklığını otomatik olarak ölçer ve fan hızını ayarlar.

Otomatik modlar

Otomatik

aydınlat-ma

Kayna-ma1)

Kızart-ma2)

H0 Kapalı Kapalı Kapalı

H1 Açık Kapalı Kapalı

H23) Açık Fan hızı 1 Fan hızı 1

H3 Açık Kapalı Fan hızı 1

H4 Açık Fan hızı 1 Fan hızı 1

H5 Açık Fan hızı 1 Fan hızı 2

H6 Açık Fan hızı 2 Fan hızı 3

1) Ocak, kaynatma işlemini tespit eder ve fan hızını otomatik moda göre etkinleştirir.
2) Ocak, kızartma işlemini tespit eder ve fan hızını otomatik moda göre etkinleştirir.
3) Bu mod, fanı ve ışığı etkinleştirir ve sıcaklığa bağlı değildir.

Otomatik modun değiştirilmesi

1. Ocağı devre dışı bırakın.
2. ögesini 3 saniye basılı tutun. Gösterge ekranı yanıp söner.
3. ↻ öğesini 3 saniye basılı tutun.
4. H yanana kadar ⏻ tuşuna birkaç kere basın.
5. Otomatik modlardan birini seçmek için Zamanlayıcidaki + tuşuna basın.

i

Davlumbazı doğrudan davlumbaz panelinden çalıştırmak için fonksiyonla ilgili otomatik modu devre dışı bırakın.

i

Pişirmeyi tamamlayıp ocağı kapattıktan sonra davlumbaz fanı belli bir süre çalışmaya devam edebilir. Belirlenen bu süreden sonra sistem, fanı otomatik olarak devre dışı bırakır ve fanı yanlışlıkla etkinleştirmenizi 30 saniye boyunca engeller.

Fan hızının otomatik olarak çalıştırılması Bu fonksiyonu manuel olarak da çalıştırabilirsiniz. Bunun için ocak aktifken tuşuna basın. Bu işlem bu fonksiyonun

otomatik çalışma özelliğini devre dışı bırakır ve fan hızını manuel olarak ayarlamanıza imkan verir. Tuşuna bastığınızda fan hızını bir kademe artırırsınız. En yüksek hız ayarına ulaştıktan sonra Tuşuna tekrar bastığınızda, fanın hız ayarını 0 konumuna getirerek davlumbazı kapatmış olursunuz. Fanı tekrar fan hızı 1 seviyesinde çalıştırmak için Tuşuna basın.

Fonksiyonun otomatik çalışma özelliğini etkinleştirmek için, ocağı kapatının ve sonra tekrar çalıştırın.

Aydınlatmanın etkinleştirilmesi

Fırın içi aydınlatma, ocak çalıştığı zaman otomatik olarak çalışacak şekilde ayarlayabilirsiniz. Bunun için otomatik modu H1 – H6 olarak ayarlayın.

Davlumbazın ışığı ocak devre dışı kaldıktan 2 dakika sonra söner.

8. İPUÇLARI VE YARARLI BİLGİLER

UYARI!

Güvenlik bölümlerine bakın.

8.1 Pişirme Kapları

İndüksiyonlu pişirme bölgeleri için güçlü bir elektromanyetik alan pişirme kabında çok hızlı şekilde ısı oluşturur.

İndüksiyonlu pişirme bölgelerini uygun pişirme kapları ile kullanın.

• Aşırı ısınmayı önlemek ve bölgelerin performansını artırmak için pişirme kapları mümkün olduğunca kalın ve düz olmalıdır.
• SenseFry fonksiyonu için sadece tabanı düz olan tavaları kullanın.
• Ocak yüzeyine yerleştirdiğiniz pişirme kaplarının tabanları temiz ve kuru olmalıdır.
• Pişirme kaplarının camın kenarlarına veya köşelerine sürtünmemesine veya kaymamasına dikkat edin, aksi takdirde cam yüzeyi yontabilir veya zarar verebilir.

Pişirme kaplarının malzemesi

• uygun: dökme demir, çelik, emaye çelik, paslanmaz çelik, çok katmanlı taban (üretici tarafından uygun olduğuna dair işaret taşıyan).

- uygun değil: alüminyum, bakır, pirinç, cam, seramik, porselen.

Şu durumlarda pişirme kabı indüksiyonlu ocak ile kullanıma uygundur:

- Kap içine doldurulan su, en yüksek ısı kademesi seçilerek pişirme alanına yerleştirildiğinde çok hızlı şekilde kaynıyorsa.

- Pişirme kabının altına tutulan miknatis yapışıyorsa.

Pişirme kabı boyutları

- İndüksiyonlu pişirme bölgeleri, pişirme kabının alt kısmının boyutlarına otomatik olarak uyum sağlar. Pişirme kaplarını seçilen pişirme bölgesinin ortasına yerleştirin.

- Pişirme yüzeyinin verimliliği pişirme kabının çapı ile orantılıdır. Işı aktarımını en uygun şekilde sağlamak için belirli bir pişirme bölgesinin boyutuna benzer çaptaki pişirme kaplarını kullanın, önerilenden daha büyük veya daha küçük olmamalıdır. Önerilen pişirme kabı çapını kontrol etmek için "Teknik veriler" > "Pişirme bölgeleri teknik bilgileri" kısmına bakın.

– Minimum olarak belirtilenden daha küçük çaplı pişirme kapları, pişirme bölgesinin ürettiği gücün yalnızca bir kısmını alır ve bu da daha yavaş ısınmaya neden olur.

- Hem güvenlik nedeniyle hem de en iyi pişirme sonuçlarını elde etmek için, "Pişirme bölgelerinin özellikleri" bölümünde belirtilenden daha büyük

pişirme kapları kullanmayın. Pişirme işlemi sırasında pişirme kaplarını kontrol paneline yakın tutmaktan kaçının. Bu, kumanda panelinin çalışmasını etkileyebilir veya yanlışlıkla farklı ocak fonksiyonlarını etkinleştirebilir.

Bkz. "Teknik veriler".

8.2 Çalışma sırasında gürültü

Şu sesleri duyabilirsiniz:

• çatlama sesi: pişirme kapları farklı materyallerden (sandviç yapı) yapılmıştır.
• ıslık sesi: pişirme bölgesi yüksek güç seviyesinde kullanılıyorordur ve pişirme kapları farklı materyallerden (sandviç yapı) yapılmıştır.
• uğultu: yüksek güç seviyesi kullanıyorsunuzdur.
• tıkırtı: elektrik anahtarlama oluşur.
• tıslama, viziltı: fan çalışıyordu.

Bu sesler normaldir ve herhangi bir arızanın belirtisi değildir.

8.3 Öko Timer (Eco Timer)

Enerji tasarrufu amacıyla, pişirme bölgesinin ısıtıcısı, geri sayım zamanlayıcısının sesli sinyalinden önce kapanır. Çalışma süresindeki farklılık, pişirme işleminin uzunluğuna ve ısı ayarı seviyesine bağlıdır.

8.4 Basitleştirilmiş pişirme kılavuzu

Isı ayarı ile pişirme bölgesi güç tüketimi arasındaki ilişki doğrusal değildir. Isı ayarlarını artırdığınızda, bu durum güç tüketimindeki artış ile orantılı olmaz. Bu durum, orta ısı ayarlanmış pişirme bölgesinin gücünün yarısından azını kullanması anlamına gelir.

Tablodaki veriler sadece yol göstermek için verilmiştir.

Isı ayarı kullanım yerleri: Süre	İpuçları (dk.)
1 Pişmiş yemeği sıcak tutun. gerektiğin-	de	Tencereyi kapakla kapatın.
1 - 2 Hollandez sosu, eritme: tereyağı, çiko-lata, jelatin.	5 - 25 Ara sıra karıştırın.
2 Katılaştırma: yumuşak omlet, fırında yumurta.	10 - 40 Üzerine bir kapak kapatarak pişirin.
2 - 3 Pirinç ve süt ihtiva eden yemekleri hafif ateşte pişirme, hazır yemekleri ısıtma.	25 - 50 Pirincin iki katı su ekleyin, sütlü ye-mekleri pişirme süresinin ortalarında karıştırın.
3 - 4 Buharda sebze, balık, et. 20 - 45 Birkaç yemek kaşığı su ekleyin. İşlemsırasında su miktarını kontrol edin.
4 - 5 Buharda patates ve diğer sebzeler. 20 - 60 Tencerenin alt kısmını 1-2 cm su ile kaplayın. İşlem sırasında su seviyesini kontrol edin. Tencerenin kapağını ka-patın.
4 - 5 Çok miktarda yemek ve çorba pişirin. 60 - 150 En fazla 3 l sıvı ve diğer malzemeler.
6 - 7 Hafifçe kızartma: eskalop, dana cordon bleu, külbastı, köfte, sosis, meyane, yumurta, pancake, donat.	gerektiğinde	Gerektiğinde ters çevirin.
7 - 8 Uzun kızartma, baharatlı patates, bon-file, biftek.	5 - 15 Gerektiğinde ters çevirin.

Isı ayarı kullanım yerleri: Süre

İpuçları

(dk.)

9 Su kaynatın, makarna pişirin, et kavurun (gulaş, güveç), yağda patates kızartın.

Bol miktarda su kaynatın. PowerBoost etkin.

8.5 SenseFry fonksiyonuna ilişkin ipuçları ve yararlı bilgiler

Tablodaki veriler her SenseFry seviye için yiyecek örneklerini gösterir. Tavada kızartılacak yiyeceğin miktarı, kalınlığı, kalitesi ve sıcaklığı (ör. donmuş) ayarlanan SenseFry seviyesini etkiler. Yiyecek türüne,

pişirme tercihlerinize ve kullandığınız pişirme kaplarına göre ısı ayar seviyesini seçin.

Tablodaki veriler sadece yol göstermek için verilmiştir.

Yiyecek SenseFry seviye

Yumurtalar Omlet, sahanda yumurta Düşük

Çirpılmış yumurta Orta

Balık Balık fileto, balık kroket, deniz ürünleri Orta

Et Hamburger, köfte, pirzola, tavuk göğsü, hindi göğsü, es-Orta kalop, fileto, biftek (orta / iyi pişmiş), kızarmış sosis

Biftek (az pişmiş), kıyma Yüksek

Sebzeler Kızarmış patates (çiğ) Düşük

Kızarmış patates köftesi, sebzeler Orta

8.6 Hob ^2 Hood için ipuçları ve öneriler

Bu fonksiyonla ocağı çalıştırırken:

• Davlumbaz panelini doğrudan güneş ışığından koruyun.
• Davlumbaz paneline halojen lamba takmayın.
• Davlumbaz kontrol panelinin üstünü kaplamayın.
• Ocakla davlumbaz arasındaki sinyali (ör., el, fırın tutucu veya uzun tencere ile) engellemeyin. Resme bakınız.

Aşağıda resmedilen başlık yalnızca örnekleme amaçlıdır.

Uzaktan kumandalı diğer cihazlar da sinyali engelleyebilir. Hob²Hood açıklken ocağın yakınında bu tür cihazları kullanmayın.

Hob ^2 Hood fonksiyonlu davlumbazlar

Bu fonksiyona uygun davlumbaz yelpazesi hakkında bilgi edinmek için tüketici web

sitemizi inceleyin. Bu fonksiyon ile çalışan Electrolux davlumbazları sembolüne sahip olmalıdır.

9. BAKIM VE TEMİZLİK

UYARI!

Güvenlik bölümlerine bakın.

9.1 Genel bilgiler

• Her kullanımdan sonra ocağı temizleyin.
• Daima temiz tabanlı pişirme kapları kullanın.
• Yüzey üzerinde bulunan çizikler ve koyu lekeler, ocağın çalışmasını etkilemez.
• Ocak yüzeyi için uygun bir temizlik maddesi kullanın.
• Her zaman cam yüzeyli ocaklar için önerilen kazıyıcıyı kullanın. Standart temizleme prosedüründen sonra camı temizlemek için kazıyıcıyı sadece ek bir alet olarak kullanın.

UYARI!

Cam yüzeyi temizlemek için bıçak veya başka herhangi bir keskin metal alet kullanmayın.

9.2 temizlenmesi

• Şunları bekletmeden temizleyin: erimiş plastik, plastik folyo, tuz, şeker ve şekerli yiyecekler; aksi halde kir ocaklara zarar verebilir. Yanmamak için dikkatli olun. Özel raspayı camın üzerine dar bir açıyla koyup, bıçağını yüzeyin üzerinde kaydırın.
• Ocak yeterince soğuduktan sonra şunları temizleyin:kireç halkaları, su halkaları, yağ lekeleri, parlak metalik renk atmaları. Ocağı nemli bir bezle ve aşındırıcı olmayan deterjanla temizleyin. Temizledikten sonra, ocağı yumuşak bir bezle silerek kurulayın.
• Parlak metalik renk atmalarını temizleyin: sirkeli su çözeltisi kullanın ve cam yüzeyleri bir bez ile silin.

10. SORUN GİDERME

UYARI!

Güvenlik bölümlerine bakın.

10.1 Bu durumlarda ne yapmalı...

Sorun Olası sebep Çözüm

Ocağı açamadınız veya çalıştıramadınız.	Ocak, elektrik beslemesine bağlanmamıştır ya da elektrik bağlantısı doğru şekilde yapılmamıştır.	Ocağın elektrik beslemesine doğru bir şekilde bağlı olup olmadığını kontrol edin.
Sorun Olası sebep Çözüm
Sigorta atmıştır. Arızaya sigortanın neden olduğundan		emin olun. Sigortanın tekrar tekrar atması halinde, kalifiye bir elektrikçiye danışın.
60 saniye boyunca ısı ayarını yapmadınız.		Ocağı tekrar açın ve 60 saniyeden daha kısa bir süre içinde ısı ayarını ayarlayın.
Aynı anda 2 veya daha fazla sensör alanına dokundunuz.		Sadece bir sensör alanına dokunun.
Beklet çalışıyor. "Duraklat" bölümüne bakın.
Kontrol panelinde su veya yağ leke-leri var.		Kontrol panelini temizleyin.
Sabit bir bip sesi duyabilirsiniz. Elektrik bağlantısı doğru değil. Ocağın elektrik beslemesini kesin. Te-sisatı kontrol etmesi için kalifiye bir elektrikçiye başvurun.
Pişirme bölgelerinden biri için maksimum ısı ayarını seçemezsi-niz.	Diğer bölgeler kullanılabilir maksi-mum gücü tüketir.Ocağınız düzgün çalışıyor.	Aynı faza bağlı diğer pişirme bölgeleri-nin ısı ayarını azaltın. "Güç yönetimi" kısımına bakın.
Sesli bir sinyal duyuluyor ve ocak devre dışı kalıyor.Ocak devre dışı kalırken sesli bir sinyal duyuluyor.	Bir veya daha fazla sensör alanına bir şeyler koymuşsunuz.	Nesneleri sensör alanından kaldırın.
Ocak devre dışı kalıyor. Sensör alanına bir şeyler koymuşsu-nuz Ⓐ		Nesneleri sensör alanından kaldırın.
Kalan sıcaklık göstergesi yanmi-yor.	Bölge, sadece kısa bir süreliğine ça-lıştırıldığı veya sensor hasar gördü-ğü için sıcak olmayabilir.	Bölge sıcak olmaya yetecek kadar uzun süre çalıştırıldıysa, Yetkili Servis Merkezi ile görüşün.
Hob ^2 Hood çalışmıyor. Kontrol panelinin üstünü örtmüşü-nüz.		Nesneyi kontrol panelinden kaldırın.
Pişirme alanına yerleştirilen çok uzun bir tencere sinyalleri engelliyor olabilir.		Daha küçük bir tencere kullanın, pişir-me bölgesini değiştirin veya davlumba-zı manuel olarak çalıştırın.
Kontrol paneli dokunulamayacak kadar ısındı.	Pişirme kabı çok büyük veya kontrol paneline çok yakın koymuşsunuz.	Mümkünse büyük pişirme kaplarını ar-ka bölgelere koyun.
Kontrol paneli dokunmatik sensör alanlarına basıldığında ses gel-miyor.	Sesler devre dışı bırakılmıştır. Sesleri etkinleştirin. "Günlük kullanım" bölümüne bakın.
sigesinin üzerindeki gös-terge yanar.	Çocuk Emniyet Cihazı veya Kilitle calışıyor.	"Çocuk Güvenlik Cihazı" ve "Kilit" bölü-müne bakın.
Kontrol çubuğu yanıp sönyyor. Ocak üzerinde pişirme kabı yok veya pişirme alanı üzerine tamamen yer-leştirilmemiş.		Pişirme kabını, pişirme alanının tama-mını kaplayacak şekilde yerleştirin.
Kullanılan pişirme kabı uygun değil-dir.		İndüksiyonlu ocaklara uygun pişirme kapları kullanın. Bkz. "İpuçları ve öne-riler".
Pişirme kabının taban çapı bu bölgeiçin çok küçük.	Doğru ölçülere sahip pişirme kabını kullanın. Bkz. "Teknik veriler".
ve 1 aynı anda görünüyor.	Uygun olmayan pişirme kabı veya boş pişirme kabı nedeniyle güç aşırı düşük.	Uygun türde pişirme kabı kullanın."İpuçları ve Öneriler" ve "Teknik Veriler" kısmına bakın.Üzerinde boş bir pişirme kabı bulunan hiçbir pişirme bölgesini etkinleştirme-yin.
ve 2 aynı anda görünüyor.	Tencere boş veya su dışında, yağ gibi, başka bir sıvı içeriyor.	Fonksiyonu sudan farklı sıvılar ile kul-lanmaktan kaçının.
ve 3 aynı anda görünüyor.	Pişirme kabında aşırı fazla veya aşırı az su var.Su ve patatesten başka türde bir yi-yecek haşladınız. Kaynama noktası çalışma sırasında ileriye kaydı ve SenseBoil® fonksiyonu düzgün kul-lanılamadı.	SenseBoil® fonksiyonunu kullanarak yalnızca su kaynatın ve patates haşla-yın. “İpuçları ve Öneriler” bölümüne bakın.
Bir bip sesi duyarsınız, yukarıdaki göstergeler 1984 gâmp söner ve SenseBoil® fonksiyonu çalışmaz.	Pişirme bölgelerinin hiçbirı Sense-Boil® ile kullanıma hazır değildir.Seçmek istediğiniz pişirme bölgeleri hâlâ kullanımdadır veya kullanım sonrası halen sıcakır.	Devam eden pişirme işlemlerinizi bitirin ve üzerinde ısı bulunmayan boş bir pi-şirme bölgesi seçin.
SenseBoil® / SenseFry çalışmiyor.	Ocağın güç seviyesi çok düşük. Güç seviyesini daha yüksek bir seviye-ye çıkarın. Seçilen gücün, evin sigorta tesisatına uygun olduğundan emin olun. "İlk kullanımdan önce" > " Güç sı-nırlaması" bölümüne bakın.
ve bir sayı yanıyor.	Ocakta bir hata var. Ocağı kapatın ve 30 saniye sonra ye-niden çalıştırın. fekrar yanarsa, ocağın elektrik beslemesi bağlantısını kesin. 30 saniye sonra ocağın elektrik bağlantısını tekrar sağlayın. Sorun de-vam ederse, Yetkili Servis ile iletişime geçin.

10.2 Eğer bir çözüm bulamadıysanız...

Soruna kendiniz bir çözüm bulamadığınız takdirde, satıcınıza veya bir Yetkili Servis Merkezine başvurun. Bilgi etiketindeki verileri verin. Ocağı doğru çalıştırdığınızdan emin

olun. Doğru çalıştırmadığınız takdirde servis teknisyeni veya satıcı tarafından yapılacak servis işlemi, garanti süresi içinde dahi olsa ücretlendirilecektir. Garanti süresi ve Yetkili Servis Merkezleri ile ilgili bilgiler garanti kitapçığındadır.

11. TEKNİK VERİLER

11.1 Bilgi etiketi

Model EIS87453 PNC 949 599 288 00

Tür 62 D4A 01 AA 220 - 240 V / 400 V 2N, 50 Hz

11.2 Pişirme bölgelerinin özellikleri

Pişirme bölgesi Nominal güç (maksimum ısl ayarı) [W]	PowerBoost [W] PowerBoost maksimum süre [dk]	Pişirme kabı çapı [mm]
Sol ön 2300 3200 10 125 - 210
Sol arka 2300 3200 10 125 - 210
Orta ön 1400 2500 4 125 - 145
Sağ arka 2300 3600 10 205 - 240

Pişirme bölgelerinin gücü tablodaki verilerden biraz farklı olabilir. Tencerenin malzemesi ve boyutlarına göre değişir.

En iyi sonuçları elde etmek için çapı tabloda belirtilenlerden daha küçük olan pişirme kapları kullanın.

12. ENERJİ VERİMLİLİĞİ

12.1 Ocak için Ürün Bilgileri

Model tanımlaması EIS87453
Ocak tipi Ankastre Ocak
Pişirme bölgelerinin sayısı 4
Isıtma teknolojisi İndüksiyon
Dairesel pişirme bölgelerinin çapı (∅) Orta ön	Sağ arka	14.5 cm24.0 cm
Dairesel olmayan pişirme bölgesinin uzunluğu (U) ve genişliği (G)	Sol ön	U 22.3 cmG 21.8 cm
Dairesel olmayan pişirme bölgesinin uzunluğu (U) ve genişliği (G)	Sol arka	U 22.3 cmG 21.8 cm
Pişirme bölgesi başına enerji tüketimi (EC electric cooking)	Sol önSol arkaOrta önSağ arka	184.4 Wsa/kg184.4 Wsa/kg181.7 Wsa/kg187.4 Wsa/kg
Ocağın enerji tüketimi (EC electric hob)		184.5 Wsa/kg

IEC / EN 60350-2 - Ev tipi elektrikli pişirme cihazları - Bölüm 2: Ocaklar - Performans ölçüm yöntemi.

Pişirme alanına dair enerji ölçümleri ilgili pişirme bölgesinin işaretleriyle belirlenmiştir.

12.2 Enerji tasarrufu

Aşağıda belirtilen ipuçlarını takip ederseniz günlük pişirmeleriniz sırasında enerji tasarrufu sağlayabilirsiniz.

• Su ısıttığınızda sadece ihtiyacınız olan miktarı kullanın.
• Mümkünse pişirme kaplarının üzerine daima kapakları koyun.
• Pişirme kaplarını doğrudan pişirme bölgesinin merkezine koyun.

- Yiyeceğinizi sıcak tutmak veya eritmek için daha önce pişirme yapılan bölgelerde kalan sıcaklığı kullanın.

13. ÇEVREYLE İLGILI BILGILER

Şu sembole sahip malzemeler geri dönüştürülebilir Ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının korunmasına

yardımcı olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin.

electrolux.com
