Ürün Tipi	Benzinli Kendinden Tahrikli Çim Biçme Makinesi
Marka	Texas
Model	Premium 4820TRW
Kesme Genişliği	48 cm
Kesme Yükseklikleri	6 kademe, 28-75 mm
Motor	4 zamanlı, kurşunsuz benzin E5
Motor Yağı Kapasitesi	0,6 L (SAE-30)
Çalıştırma Tipi	Geri sarmalı marş ve elektrikli marş (akü)
Tahrik	Kendinden tahrikli, 4 vites
Toplama Sepeti	Doldurma seviyesi göstergeli
Kesme Fonksiyonları	Toplama, malçlama, arkadan veya yandan atma
Su Enjektörü	Evet, kesme tablasını temizlemek için
Güvenlik	Bıçak freni motoru 3 saniyeden kısa sürede durdurur
Kablo Ayarı	Şanzıman, motor freni ve gaz kablosu için mümkün
Bakım	İlk 5 saatten sonra ve ardından yılda bir yağ değişimi; yıkanabilir hava filtresi; bileyilebilir veya değiştirilebilir bıçak
Ana Yedek Parçalar	Bıçak, buji (ref. 40-11294), hava filtresi, yağ boşaltma kiti (ref. 40-11336)
Garanti	2 yıl
Ağırlık	Yaklaşık 35 kg

Sık sorulan sorular - Premium 4820TRW Texas

Texas Premium 4820TRW çim biçme makinesinin motoru için hangi yağ kullanılmalı?

SAE-30 yağı kullanın. Motor toplam kapasitesi 0,6 litredir. Seviyeyi çubukla min ve max işaretleri arasında kontrol edin.

Kesme yüksekliği nasıl ayarlanır?

Makinenin 28-75 mm arasında ayarlanabilir 6 kesme yüksekliği vardır. Makinenin yan tarafındaki ayar kolunu kullanın.

Çim biçme makinesi çalışmazsa ne yapmalı?

Motor freni kolunun basılı olduğundan, jiklenin doğru konumda olduğundan, taze benzin olduğundan ve bujinin temiz olduğundan emin olun. Elektrikli çalıştırmada akünün şarjlı olduğundan emin olun.

Kesme tablası nasıl temizlenir?

Makinenin sol tarafındaki su enjektörünü kullanın. En düşük kesme yüksekliğine ayarlayın, bir hortum bağlayın ve motoru çalıştırın. Dönen bıçaklar tablanın altını temizleyecektir.

Motor yağı ne zaman ve nasıl boşaltılır?

İlk kullanımdan sonra 5 saatte, ardından yılda en az bir kez yağı boşaltın. Yağı ısıtmak için motoru çalıştırın, doldurma ağzından yağı çekmek için bir ekstraksiyon kiti (ref. 40-11336) kullanın, ardından yeni SAE-30 yağı ile doldurun.

Çim biçme makinesi kışın nasıl saklanır?

Benzin deposunu boşaltın, yakıt bitene kadar motoru çalıştırın. Bujiyi çıkarın, silindire bir yemek kaşığı yağ ekleyin ve kordonu çekin. Bujiyi kapağı olmadan takın. Yağı değiştirin ve makineyi temizleyin. Korozyonu önlemek için yağlı bir bezle örtün.

Bıçak nasıl bilenir veya değiştirilir?

Bilemek için merkez cıvatayı (50 Nm) gevşeterek bıçağı sökün. Mükemmel dengeyi koruyarak bileyin. Bıçak hasarlı, çatlak veya bükülmüşse değiştirin. Eldiven ve tork anahtarı kullanın.

Çim biçme makinesi anormal şekilde titrerse ne yapmalı?

Motoru hemen durdurun. Titreşimler genellikle bir hasarı işaret eder. Bıçağı (denge, sabitleme), cıvataları kontrol edin ve makineyi herhangi bir hasar açısından inceleyin.

Çim biçme makinesi toplama sepeti olmadan kullanılabilir mi?

Evet, arkadan atma için iki ara parçayı arka korumanın altına takın. Malçlama için adaptörü takın ve yan korumayı çıkarın. Bu durumlarda sepeti kullanmayın.

Hava filtresi nasıl bakım yapılır?

Filtreyi düzenli olarak temizleyin. Muhafazayı çıkarın, kağıt filtreyi yumuşak bir fırça ile fırçalayın. Köpük yastığı sabunlu suyla yıkayın, sıkın, kurutun, ardından tekrar takmadan önce birkaç damla SAE-30 yağı emdirin.

KULLANIM KILAVUZU Premium 4820TRW Texas

TR Kullanım kılavuzu

Premium Series

Lütfen makineyi kullanmadan Daima göz ve kulak koruyucu önce kullanıcı el kitabını ekipman kullanımız. dikkatlice okuyunuz.

Uyarı: Kişisel yaralamalara sebebiyet verebilecek tehlikeler hakkında güvenlik bigileri.

Uyari:

Atılmış Nesnelere Dikkat edin.

22° 'den fazla eğimli arazilerde kullanmayınız.

Dönen parçalara dokunmayın.

DK

Bakım ve tamirattan önce Çalışma alanını buji başlığını, bujiden çıkarın. temizlemeden önce motoru durdurun.

Diğer insanlar, çocuklar ve hayvanlardan uzakla çalışın.

Uyarı: Bıçak keskindir, bıçak ucuna dokunmayın.

Kesme ünitesinin altına elinizi veya ayağınızı koymayın.!

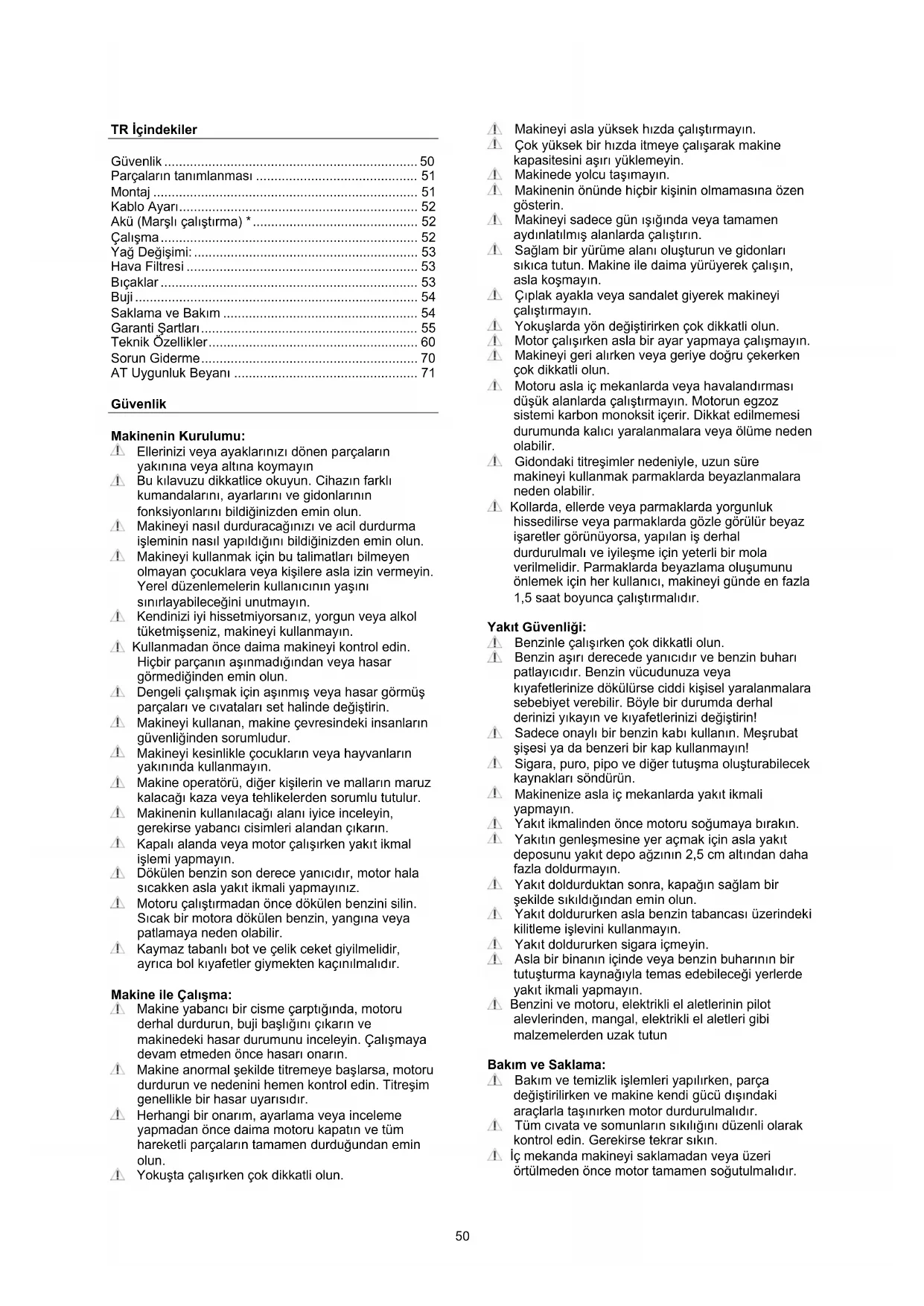

Parçaların tanımlanması 51

Montaj 51

Kablo Ayari 52

Akü (Marşlı çalıştırma) * 52

Çalışma 52

Yağ Değişimi: 53

Hava Filtresi 53

Bıçaklar 53

Buji 54

Saklama ve Bakım 54

Garanti Şartları 55

Teknik Özellikler....60

Sorun Giderme....70

AT Uygunluk Beyani 71

Güvenlik

Makinenin Kurulumu:

Ellerinizi veya ayaklarını zı dönen parçaların yakınına veya altına koymayın

Bu kılavuzu dikkatlice okuyun. Cihazın farklı kumandalarını, ayarlarını ve gidonlarının fonksiyonlarını bildiğinizden emin olun.

① Makineyi nasıl durduracağını ve acil durdurma işleminin nasıl yapıldığını bildiğinizden emin olun.

Δ Makineyi kullanmak için bu talimatları bilmeyen olmayan çocuklara veya kişilere asla izin vermeyin. Yerel düzenlemelerin kullanıcıının yaşını sınırlayabileceğini unutmayın.

Kendinizi iyi hissetmiyorsanız, yorgun veya alkol tüketmişseniz, makineyi kullanmayın.

Kullanmadan önce daima makineyi kontrol edin. Hiçbir parçanın aşınmadığından veya hasar görmediğinden emin olun.

Dengeli çalışmak için aşınmış veya hasar görmüş parçaları ve civataları set halinde değiştirin.

① Makineyi kullanan, makine çevresindeki insanların güvenliğinden sorumludur.

⚠ Makineyi kesinlikle çocukların veya hayvanların yakınında kullanmayın.

Makine operatörü, diğer kişilerin ve malların maruz kalacağı kaza veya tehlikelerden sorumlu tutulur.

Makinenin kullanılacağı alanı iyice inceleyin, gerekirse yabancı cisimleri alandan çıkarın.

Kapalı alanda veya motor çalışırken yakıt ikmal işlemi yapmayın.

Dökülen benzin son derece yanıcıdır, motor hala sıcakken asla yakıt ikmali yapmayınız.

Motoru çalıştırmadan önce dökülen benzini silin. Sıcak bir motora dökülen benzin, yangına veya patlamaya neden olabilir.

Kaymaz tabanlı bot ve çelik ceket giyilmelidir, ayrıca bol kıyafetler giymekten kaçınılmalıdır.

Makine ile Çalışma:

A Makine yabancı bir cisme çarptığında, motoru derhal durdurun, buji başlığını çıkarın ve makinedeki hasar durumunu inceleyin. Çalışmaya devam etmeden önce hasarı onarın.

A Makine anormal şekilde titremeye başlarsa, motoru durdurun ve nedenini hemen kontrol edin. Titreşim genellikle bir hasar uyarısıdır.

Herhangi bir onarım, ayarlama veya inceleme yapmadan önce daima motoru kapatın ve tüm hareketli parçaların tamamen durduğundan emin olun.

⚠️ Yokuşta çalışırken çok dikkatli olun.

⚠ Makineyi asla yüksek hızda çalıştırmayın.

Çok yüksek bir hızda itmeye çalışarak makine kapasitesini aşırı yüklemeyin.

⚠ Makinede yolcu taşımayın.

Makinenin önünde hiçbir kişinin olmamasına özen gösterin.

Makineyi sadece gün ışığında veya tamamen aydınlatılmış alanlarda çalıştırın.

⚠ Sağlam bir yürüme alanı oluşturun ve gidonları sıkıca tutun. Makine ile daima yürüyerek çalışın, asla koşmayın.

⚠ Çıplak ayakla veya sandalet giyerek makineyi çalıştırmayın.

⚠️ Yokuşlarda yön değiştirirken çok dikkatli olun.

Motor çalışırken asla bir ayar yapmaya çalışmayın.

Makineyi geri alırken veya geriye doğru çekerken çok dikkatli olun.

Motoru asla iç mekanlarda veya havalandırması düşük alanlarda çalıştırmayın. Motorun egzoz sistemi karbon monoksit içerir. Dikkat edilmemesi durumunda kalıcı yaralanmalara veya ölüme neden olabilir.

Gidondaki titreşimler nedeniyle, uzun süre makineyi kullanmak parmaklarda beyazlanmalara neden olabilir.

Kollarda, ellerde veya parmaklarda yorgunluk hissedilirse veya parmaklarda gözle görülür beyaz işaretler görünüyorsa, yapılan iş derhal durdurulmalı ve iyileşme için yeterli bir mola verilmelidir. Parmaklarda beyazlama oluşumunu önlemek için her kullanıcı, makineyi günde en fazla 1,5 saat boyunca çalıştırmalıdır.

Yakıt Güvenliği:

⚠️ Benzinle çalışırken çok dikkatli olun.

Benzin aşırı derecede yanıcıdır ve benzin buharı patlayıcıdır. Benzin vücudunuza veya kıyafetlerinize dökülürse ciddi kişisel yaralanmalara sebebiyet verebilir. Böyle bir durumda derhal derinizi yıkayın ve kıyafetlerinizi değiştirin!

Sadece onaylı bir benzin kabı kullanın. Meşrubat şişesi ya da benzeri bir kap kullanmayın!

Sigara, puro, pipo ve diğer tutuşma oluşturabilecek kaynakları söndürün.

Makinenize asla iç mekanlarda yakıt ikmali yapmayın.

⚠ Yakıt ikmalinden önce motoru soğumaya bırakın.

Yakıtın genişmesine yer açmak için asla yakıt deposunu yakıt depo ağzının 2,5 cm altından daha fazla doldurmayın.

Yakıt doldurduktan sonra, kapağın sağlam bir şekilde sıkıldığından emin olun.

Yakıt doldururken asla benzin tabancası üzerindeki kilitleme işlevini kullanmayın.

⚠ Yakıt doldururken sigara içmeyin.

Asla bir binanın içinde veya benzin buharının bir tutuşturma kaynağıyla temas edebileceği yerlerde yakıt ikmali yapmayın.

Benzini ve motoru, elektrikli el aletlerinin pilot alevlerinden, mangal, elektrikli el aletleri gibi malzemelerden uzak tutun

Bakım ve Saklama:

Bakım ve temizlik işlemleri yapılırken, parça değiştirilirken ve makine kendi gücü dışındaki araçlarla taşınırken motor durdurulmalıdır.

⚠ Tüm civata ve somunların sıkılığını düzenli olarak kontrol edin. Gerekirse tekrar sıkın.

İç mekanda makineyi saklamadan veya üzeri örtülmeden önce motor tamamen soğutulmalıdır.

Makine bir süre kullanılmayacak ise, lütfen bu kılavuzdaki talimatlara okuyun.
Güvenlik ve talimat etiketlerini koruyun ve gerektiğinide değiştirin.
Sadece orijinal yedek parçalar veya aksesuarlar kullanın. Orijinal parçalar veya aksesuarlar kullanılmıyorsa, makine garanti kapsamından çıkmıştır.

Muhtelif Bilgiler:

Motora ilk kullanımınızdan önce yağ doldurulmamıştır.
Her zaman çalıştırmadan önce motor yağı seviyesini kontrol edin
Gidona monte edilmiş debriyaj kablosu gibi fabrikada takılan kontrol cihazları çıkarılmamalı veya açıkta bırakılmamalıdır.
Yakıt deposunu sadece açık havada boşaltın. Benzin son derece yanıcıdır ve benzin buharı patlayıcıdır.
Makineyi taşırken düzgün bir şekilde sabitlendiğinden emin olun.

Atık elektrikli ürünler evsel atıklarla birlikte atılmamalıdır. Bu makine, güvenli bir işlem için yerel geri dönüşüm merkezine götürülmelidir.

Çim biçme makinesi en son güvenlik gereksinimlerine göre üretilmiştir. Örneğin makinede, motoru ve bıçağı, 3 saniye içinde durduran bir bıçak freni mevcuttur. Unutulmamalıdır ki her önlem ancak tam olarak takip edildiğinde etkilidir. Çim biçme makinenizi monte ederken aşağıdaki açıklamayı dikkate alın.

Parçaların tanımlanması

Resim bölümüne bakınız: ID

Uyarı: Resimler mevcut modelden farklı olabilir.

A. Vites Kolu
B. Fren Kolu
C. İpli Çalıştırma
D. Kelebek Somunu
E. Arka Tahliye Muhafazası (Toz Kapağı) *
F. Su Musluğu *
G. Toplama Haznesi
H. Benzin Deposu Kapağı
I. Hava Filtresi
J. Eksoz
K. Buji
L. Yağ Kabı
M. Malçlama kapağı
N. Gaz Kolu*
O. Jikle*
P. Yükseklik Ayarı*
Q. Yandan Tahliye Kapağı
R. Yakit Pompası
S. Avadanlık Plakası*
T. Marş^*

Montaj

Ambalajdan çıkarma: Resim M1

Makineyi yandan dışarı çekerek kutusundan çıkarın. Makine:

1 adet Çim Biçme Makinesi

Kelebek somun, civata ve rondeladan oluşan 4'lü kelebek somun seti. (Bakınız Tanım D)

2 adet ara parça bloğu (bakınız tanım E)

Uyarı: Kabloların sıkışmadığından emin olun.

Gidon ve yükseklik ayarı: Resim M2

Gidon yüksekliği ayarlanabilir. Bu, size en uygun olacak şekilde ayarlanabileceği anlamına gelir. Gidonu takmadan önce, hangi yüksekliğin sizin için en iyi olduğuna karar vermeniz iyi olur.

1. Alt gidon borusunu size uygun çalışma yüksekliğine ayarlayın. "H" yüksek konum ve "L" düşük konum.
2. Kelebek somunu yan desteğin içinden ve alt gidonun içine takın.
3. Üst gidonu alt tarafa takın. Gidonun içinden kelebek somunu ile sabitleyin.
4. Kabloyu ayarlayın ve kablo kelepçeleriyle sabitleyin

Fren kablosunun takılması: Resim M3

1. Üst gidonu hafifçe ileri doğru itin. Tanım:B
2. Freni telini dışarıdan, gidonun braketteki deliğine sokun ve kilitleyin. Tanım:B

Debriyaj kablosunun takılması: Resim M3

1. Alt gidonu hafifçe aşağı doğru itin. Tanım:A
2. debriyaj kablosunu dışarıdan, gidonun braketteki deliğine sokun ve kilitleyin. Tanım:A

İpli Çalıştırma sistemi montajı: Resim M4

1. Motordaki marş kablosunu serbest bırakmak için motor fren gidonunu çekin ve tutun.
2. Marş kordonunu yavaşça motordan çekin (Motor fren gidonu tutulmalıdır)
3. Marş kolunu gidonun rafına takın
4. Motor fren gidonunu ve marş kolunu serbest bırakın.

Avadanlık plakasının takılması: resim M5\*

1. Bardaklıklı avadanlık plakalı modeller için, M5-1 resmine bakınız.
2. Avadanlık plakası olan modeller için M5-2 resmine bakınız.
   * Not: Her modelde avadanlık plakası yoktur.

Çim toplama haznesinin montajı: Resim M6

1. Çim toplama haznesinin çerçevesini takın.

2. Çim toplama haznesi, kutunun çim dolu olup olmadığını ve boşaltılması gerektiğini gösteren kullanışlı bir gösterge ile birlikte gelir.

Arka tahliye muhafazası: Resim M7-1

Çim toplama haznesi olmadan biçmek istiyorsanız, iki ara parça bloğu takmak gereklidir.

2 bloğu (Tanım:E) arka boşaltma muhafazasının altına yerleştirin.

Not: Ara parça blokları sadece arkadan tahliye içindir! Aksi takdirde çıkarılmaları gerekir.

Uyarı: İki blok monte edilmezse makine, çimleri parçalamakta zorlanır.

Malçlama kapağı: Resim M7-2

1. Malçlama işlevini kullanmak istiyorsanız, malçlama kapağını takın ve yandan tahliye muhafazasını çıkarın.
   NOT: Çim Toplama Sepetini kullanmayın.

Önemli: Çim toplama haznesini kullanırken, malçlama kapağını çıkarmayı unutmayın.

Yandan tahliye kapağı: Resim M7-3 \*

1. Yan kapağı kaldırın ve yandan çıkış kapağını yerleştirin. Ardından, yandan çıkış işleviyle biçmek için, malçlama kapağını arka çıkış kanalına takın. * Çim toplama sepetini kullanmayın

* Not: Tüm modellerde yandan çıkış kapağı yoktur.

Kablo Ayarı

Makineyi kullanılmadan önce, her zaman kablo ayarı kontrol edilmelidir. Kablolar gidonları tamamen harekete geçirerek kontrol edilebilir ve kablonun sıkı olup olmadığı kontrol edilir. Kablolar sıkı değilse, sıkılmalıdır. Gidon kolayca tam olarak hareket ettirilemiyorsa, kablo gevşetilmelidir.

İlk sezondan sonra, kabloların esneme özelliğinden dolayı, makineden azami verim alabilmek için kabloların ayarlanması gerekir.

Yeniden ayar için aşağıdaki kablolara ihtiyaç duyulabilir:

1. Debriyaj kablosu
2. Motor Freni Kablosu
3. Gaz teli için Kablo

Not: Jikle kablosunun ayarı yapılmıyor!

Debriyaj kablosunu ayarlama: Resim A1-1

Debriyaj kablosunda gevşeklik varsa, bu durum kablo üzerindeki civatayı sıkarak veya gevşeterek çözülebilir.

1. Saat yönünde çevirerek sıkın- kabloyu gevşetin.
2. Saat yönünün tersine çevirerek sıkın- kabloyu sıkın.

Fren kablosunu ayarlama: Resim A1-2

Motor freni kablosunda gevşeklik varsa, motor bloğundaki civatayı sıkarak veya gevşeterek çözülebilir.

Gaz kelebeği kablosunun ayarlanması: Resim A1-3

Devir kablosunda gevşeklik varsa, bu, motor bloğundaki cıvatayı sıkarak veya gevşeterek çözülebilir.

Akü (Marşlı çalıştırma) \*

Kullanmadan önce aküyü şarj etme:

Elektrikli çalıştırma işlevi kullanılmadan önce, akünün 5 saat boyunca şarj edilmesi gerekir. Şarj fişini aküdeki deliğe takın ve şarj cihazını bir güç kaynağına bağlayın. Resim A4'e bakınız.

Sezon süresince şarj işlemi:

Kullanım sırasında akü şarj edilmemiştir, bu nedenle motorun marş / durdurma sayısına bağlı olarak aküyü sezon boyunca birkaç kez şarj etmeniz gerekecektir. Akü bir seferde, 5 saat kadar şarjda durmalıdır.

Akünün Saklanması:

Akü kış aylarında daima kuru ve ıllık olarak saklanmalıdır. Asla düşük sıcaklıklara maruz bırakılmamalıdır. Saklamadan önce aküyü tamamen şarj edin ve çim biçme makinesini donmaya maruz kalmayacağı bir yerde muhafaza edin. Alternatif olarak, çim biçme makinesi soğuk olabilecek bir yerde veya garajda ise aküyü kalın bir halı veya benzeri bir bezle örtün.

Akünün tam kapasitede kaldığından emin olmak için aküyü kış aylarında 1-2 kez (en az 3 ayda bir) şarj edin. Usulüne uygun olmayan saklama aküye zarar verebilir ve yanlış saklamadenan kaynaklanan hasarlar garanti kapsamında değildir.

* Not: Her modelde elektrikli marş yoktur

Çalışma

Makineyi çalıştırmadan önce daima yağını kontrol edin ve doldurun!

Ekteki başlangıç kılavuzunda verilen talimatları okuyun ve uygulayın!

Yağ seviyesi her zaman seviye çubuğundaki min. ve max.( asgari/azami) arasında olmalıdır. Motora SAE-30 yağını doldurun. Motorda toplam 0,6 litre yağ bulunmalıdır. Motora yalnızca kurşunsuz 95/98 oktan yakıt kullanın. Depoyu asla aşırı doldurmayın.

Kesme yüksekliği ayarı: Resim F1

(Resimler gerçek modelinizden farklı olabilir) Makinenin 6 farklı yükseklik seçeneği vardır. Kesme yüksekliği 28 mm ila 75 mm arasındadır.

Çalıştırma: Çim Biçme Makinesini asla doğrudan uzun çim üzerinde çalıştırmayın.

Yakıt pompası ile Çalıştırma: Resim F2

1. Butonu birkaç kez bastırın, ilk defa 1-3 defa bastırın, gerekirse 3-5 defa takviye edin. Not: Bu işlem ile motor boğulmaz.

2. Motor freni için gidonu tutun. Bu, motor frenini serbest bırakacaktır.

3. İpli çalıştırmada ipte direnç hissedene kadar hafifçe çekin, ardından hızlı ve seri olarak çekin. Hiçbir zaman ipi bırakmayın, yavaşça başlangıç konumuna kaydırın.
4. Biçmeye başlamak için kendinden yürüme çubuğu tutun.

Jikle, gaz kolu ile çalıştırma: Resim F3-A

1. Soğuk motorla, jikle kolunu "jikle" konumuna getirin. Sıcak motorla jikle kolunu "Çalışma" konumuna getirin.
2. Gaz kolunu tam olarak "Tavş an" (A) konumuna getirin
3. Motor freni gidonunu tutun; bu motor frenini serbest bırakacaktır.
4. İpli çalıştırmada ipte direnç hissedene kadar hafifçe çekin, ardından hızlı ve seri çekin. Hiçbir zaman ipi bırakmayın, yavaşça başlangıç konumuna kaydırın.
5. Gerekirse gaz kolunu ayarlayın ve jikle kolunu "çalışma" konumuna getirin (sadece soğuk motor).
6. Biçmeye başlamak için kendinden yürüme çubuğu tutun

Marş ile çalıştırma: Resim F3-B

Makinenin istem dışı çalışmasını önlemek için çalıştırma düğmesi makineden çıkartılmalı ve kullanılmadığında güvenle saklanmalıdır.

1. Soğuk motorla, jikle kolunu "Jikle/Choke" konumuna getirin. Sıcak motorla jikle kolunu "Çalışma /Run" konumuna getirin.
2. Gaz kolunu tam olarak "Tavşan" (A) konumuna getirin

3. Motor freni gidonunu tutun; bu motor frenini serbest bırakacaktır.

4. Makineyi çalıştırırken, başlat düğmesini gidonun altındaki kontak kilidine yerleştirin ve içeri itin.

5. Motor çalışmana kadar düğmeyi (B) basılı tutunuz ve sonra bırakınız.
6. Gerekirse gaz kolunu ayarlayın ve jikle kolunu "çalışma" konumuna getirin (sadece soğuk motor).
7. Biçmeye başlamak için kendinden hareketli çubuğu tutun

Jikle, vites kolu ile çalıştırma: resim F3-C \*

1. Soğuk motorla, jikle kolunu "Jikle/Choke" konumuna getirin. Sıcak motorla jikle kolunu "Çalışma/Run" konumuna getirin.
2. Motor freni gidonunu tutun; bu motor frenini serbest bırakacaktır.
3. İpli çalışmada ipte direnç hissedene kadar hafifçe çekin, ardından hızlı ve seri olarak çekin. Hiçbir zaman ipi bırakmayın, yavaşça başlangıç konumuna kaydırın.
4. Gerekirse gaz kolunu ayarlayın ve jikle kolunu "çalışma" konumuna getirin (sadece soğuk motor).
5. Vites kolunu viteste 1 ila 4 arasında ayarlayın (C)
6. Biçmeye başlamak için kendinden hareketli çubuğu tutun
   * Not: Her modelde jikle kolu bulunmaz.

Not: Çim biçme makinesini kullandığınız sürece, motor freni çubuğunun bağlanması gerekir.

Gaz kolu\*

Motor hızı sürüş sırasında ayarlanabilir. Devri ayarlamak için gaz kolunu çevirin. (Tanım: M) En iyi kesme sonuçları için tam gazda çalıştırmanız önerilir.

* Not: Tüm modellerde gaz kontrolü yoktur.

Hiz Ayari\*

Sürüş esnasında hız 2,7-5,0 km / saat arasında ayarlanabilir. Kontrol panelinde sağ kolu etkinleştirin ve 4 farklı hızdan birine ayarlayın. Birinde sürerken en düşük iki hızda hız farkı önemli ölçüde değişmez. Hızı yalnızca makine kendinden tahrikli işlev takılıyken değiştirin. Bu durum, tahrik kayışı üzerinde minimum aşınma olur ve kolay bir hız değişimi sağlar. Makine hareket etmediğinde tahrik hızı değişirse, makine hareket etmeye başlar başlamaz kayışın düşme riski vardır. Ayrıca, kablonun ve kayışın zarar görme riski vardır.

* Not: Tüm modellerde hız kolu yoktur

Durdurma: Resim F4

1. Çim biçme makinesini ve motoru kapatmak için motor frenini ve yürütücü kumanda çubuğu serbest bırakın

Not: Bıçaklar durduktan sonra 3 saniyeye kadar dönmeye devam eder.

Su ile Temizlik Bağlantısı:

Biçme tablasının sol tarafından, makinayı yıkamak için bir su bağlantı aparatı vardır. (Bkz. resim ID-F)

• Su bağlantı aparatını kullanırken, makine en alçak biçme konumda olmalı ve çimlerin üzerine yerleştirilmelidir. Bu durum, temizlik sırasında suyun kaporta altında kalmasını sağlar.
• Su bağlantı aparatına bir hortum takın
• Suyu açın ve motoru çalıştırın.
• Bıçakların dönmesiyle suyun çim makinası gövdesinin altının temizlemesini sağlayacaktır.

Yukarıdaki talimatlara uyulmazsa, şanzımana ve debriyaj kablosuna su sıçrayabilir, bu da korozyon riskini ve her iki parçaya da zarar gelmesini sağlar. Bu garanti kapsamında değildir!

Not: En iyi sonucu elde etmek için her çim biçme işleminden hemen sonra çim biçme makinası gövdesi içinin su püskürtme işleviyle temizleyin. Çim makinası gövdesi içine yapışıp kururusa bu fonksiyon en uygun şekilde çalışmaz

*Not: Her modelde su bağlantı aparatı yoktur.

Yağ Değişimi:

Yağ ilk çalıştırıldıktan 5 saat sonra ve ardından yılda en az 1 kez değiştirilmelidir.

Bir yağ boşaltma kitine ihtiyacınız olacak. 40-11336 Yağ ve yağ boşlatma kiti dahil değildir

Bir yağ boşaltma kiti kullanın ve aşağıdaki işlemleri uygulayın:

1. Motoru açın ve 5 dakika veya motor isınıncaya kadar çalıştırın. Sıcak bir motorla yağ daha kolay boşaltılır, böylece tahliye işlemini daha çabuk olur.
2. Yağ boşaltma kiti ile birlikte verilen şırıngayı kullanarak yağ doldurma deliğinden yağı çekin. Yağ karterine ulaşmak için hortumu kullanın.
3. Kullanılmış yağı boş bir kaba aktarın.
4. Motoru SAE-30 yağ ile doldurun.
5. Yağ çubuğunu kullanarak yağ seviyesini kontrol edin. (En az- en çok /Minimum-Maksimum)

Kullanılmış yağı, doğaya zarar vermeyecek şekilde imha etmeyi unutmayın. Yerel geri dönüşüm merkezine teslim edin.

Hava Filtresi

Hava filtresi düzenli olarak kontrol edilmeli ve temizlenmelidir. Filtre uzun süredir temizlenmediyse, motorun gücü düşer.

Resim A2'ye bakınız

1. Kapağı çıkarmadan önce hava filtresinin etrafını temizleyin.
2. İki kapağı aşağı doğru bastırın ve kapağı yavaşça çekin
3. Kâğıt filtreyi dikkatlice çıkarın ve kontrol edin. Yumuşak bir fırça ile fırçalayın. Çok kirliyse değiştirin. Girişe pislik girmemesine dikkat edin.
4. Siyah köpük elemanını sağ tarafta ılık su ve sabunla yıkayın.
5. Suyu köpük elemanından dışarı doğru bastırın ve kurumasını bekleyin. Hafifçe nemlendirmek için filtreye birkaç damla SAE-30 yağı koyun. Fazla yağı köpük elemanından dikkatlice sıkın ve tekrar takın.
6. Lütfen tüm parçaların resimde gösterildiği gibi doğru ve düzgün bir şekilde kapandığını unutmayın.

Biçaklar

Biçağın muayenesi

• Biçme makinesini öne doğru eğin.
• Bıçağı hasar, çatlak veya aşırı pas veya korozyon açısından inceleyin.
• Biçak civatasının sıkıldığını kontrol edin.

Not: Küt (körelmiş) bir biçak bilenebilir! Ancak aşınmış, bükülmüş, çatlamış veya başka bir şekilde hasar görmüş bir biçak değiştirilmelidir.

Bıçağın sökülmesi: Bkz. Resim A3

Keskinleştirmek veya değiştirmek için bıçağı çıkarırsanız, ellerinizi korumak için bir tork anahtarı ve koryucu iş eldiveni kullanmanız gerekir.

1. Biçak civatasını gevşetin. Biçağın dönmesini önlemek için bir tahta parçası kullanın.
2. Civatayı, rondelayı, biçağı ve biçak tutucuyu bu sırayla çıkarın.
3. Bıçağı bileyin veya değiştirin.
4. Biçak tutucuyu, biçağı, rondelayı ve civatayı bu sırayla yerleştirin.
5. Biçak civatasını 50 Nm kuvvetle ile sıkın. Biçağın dönmesini önlemek için bir tahta parçası kullanın.

Uyarı: Bir bıçak %100 dengede olacak şekilde bilenmelidir, aksi takdirde motora zarar verebilecek titreşimlere neden olabilir. Yanlış bileme nedeniyle motorun hasar görmesi garanti kapsamında değildir. Bu nedenle, yetkili bir servis merkezinin bıçağı bilemesini öneririz.

Buji

1. Bujiyi çıkarın.
2. Bujideki kiri temizleyin.
3. Bujiyi gevşetmek için bir buji anahtarı kullanın.
4. İzolasyonun sağlam olduğunu kontrol edin.
5. Bujiyi tel fırça ile temizleyin.
6. Elektrotlara zarar vermemeye dikkat ederek elektrot aralığını ölçün.
7. Mesafe 0,7 ila 0,8 mm arası olmalıdır.
8. Buji hasar görmemişse, yeniden takın, aksi taktirde 40-11294 no.lu parça ile değiştirin.
9. Bujiyi tekrar takın.

Saklama ve Bakım

Çim biçme makinenizin bakımını yapın: Tüm

civataları, vidaları, somunları ve şaseyi kontrol edin. Düzenli temizlik için biçağı ve kayış plastik kapağını sökünüz. Bıçağın keskin olduğundan daima emin olun. Çim biçme makinenizi yılda bir servis kontrolüne götürmek uygun olacaktır. En yakın servis merkezini www.zimasziraat.com.tr adresinden öğrenebilirsiniz.

Saklama: Çim biçme makinesini kullandıktan sonra kuru ve temiz bir odada saklayın. Her kullanımdan sonra makineyi temizleyin. Çimen ve kir şase altından temizlenmelidir. Temizlik için Çim biçme makinesini ön tarafından yukarıya doğru (en fazla 45 derece) kaldırılması önerilir. Yana doğru yatırırsanız, karbüratör ve hava filtresi her zaman yukarı bakar ve yağ akıntsısı sebebi ile yağ azalır veya bitebilir .Bu da motoru tahrip edebilir. Çim biçme makinesi bakımından önce bujiyi çıkardığınızdan emin olun.

Kış mevsiminde saklama: Yakıt deposunu boşaltın ve karbüratördeki benzin tükenene kadar motorun çalışmasına izin verin. Bujiyi sökün ve buji deligiğine bir çay kaşığı yağ (motor yağı) ekleyin. Yağın motor piston ve silindir içine geçip yayılmasını sağlamak için buji başlığını takmadan çalıştırma ipini 2-3 kez çekin. Yağı yukarıdaki bölümde anlatıldığı gibi değiştirin. Kablolara silikon yağlama püskürtün ve bunları hareket ettirin. Son olarak, makineyi iyice temizleyin. Paslanmayı önlemek için bir bezi yağa batırın ve metal parçaları yağlı bezle ovarak paslanmaktan koruyun.

Pinyon Dişlisinin temizlenmesi ve yağlanması: Bakınız resim A5

Daha fazla dayanıklılık sağlamak için pinyon dişlisinin temizlenmesi ve yağlanması yılda en az bir kez yapılmalıdır. Bakım yapılmazsa, bu parçalar garanti kapsamı dışında kalır.

Aşağıdaki prosedürü takip edin (her iki arka tekerlek için) *:

1. Jant kapaklarını çıkarın
2. Somunu 13 mm somun anahtarı ile sökünüz
3. Rondelayı ve tekerleği çekin
4. Tutucu halkasını ve pinyon dişlisini uygun bir aletle çıkarın
5. Şaftı /pinyon dişlisini eski yağ ve kirlerden temizleyin.
6. Uygun gresle yağlayın (örnek EP-0)
7. Tekerlek ve jant kapağını tekrar takın.

* Sadece kendi yürür modeller için geçerlidir.

AB ülkelerindeki özel son kullanıcılar için garanti süresi 2 yıldır.

Ticari kullanım için satılan ürünler sadece 1 yıl garanti süresine sahiptir.

Garanti, malzeme ve / veya üretim hatalarını kapsar

Kısıtlamalar ve gereksinimler:

Normal aşınma ve aşınan parçaların değiştirilmesi garanti kapsamında değildir.

Aşağıda belirtilen parçalar 12 aydan daha kısa süreli aşınan parçalar olup garanti süresi 1 yıldır.

• B ıçaklar
- Kablolar
- Kayışlar
- Sigortalar
- Anahtarlar

- Membran / Contalar

- Bujiler

• Motor Sıvıları (Yağ, Benzin)

- Çalıştırma Kabloları

- Filtreler

- Batarya: Batarya doğru şekilde saklanmazsa (donmaya karşı önlem alınarak ve her 3 ayda bir şarj edilerek), dayanıklılık sadece 6 ay garantilidir.

Motoru yağ eklemeden çalıştırırsanız, hasar görür ve onarılamaz ve bu nedenle garanti kapsamında değildir.

Aşağıdaki sebeplerden dolayı oluşan arızalar garanti kapsamı dışındadır:

• Servis ve bakım eksikliği
• Yapısal değişiklikler
• Olağandışı dış koşullara maruz kalma
• Gövde, kaporta, gidon, panel vb. lerde oluşabilecek hasarlar
• Makine yanlış kullanılmışsa veya aşırı yüklenmişse
• Bu kullanım kılavuzunda tavsiye edilmeyen yanlış yağ, benzin veya diğer sıvı türlerinin kullanılması
• Yakıt sisteminin kirlenmesine neden olan kötü veya kirli benzin
• Orijinal olmayan yedek parçaların kullanılması.
  • Texas'ın sorumlu tutulamayacağı diğer koşullar.

Bir arızanın garanti kapsamında olup olmadığı, her durumda yetkili bir servis merkezi tarafından belirlenir. Faturanız garanti belgenizdir, bu yüzden her zaman güvenli bir yerde muhafaza edilmesi gerekmektedir.

UNUTMAYIN: Herhangi bir yedek parça alımında veya garanti talebinde, ürünün stok numarası (örneğin 900665XX), yılı ve seri numarası bildirilmelidir. Bu bilgiler, motorun arkasında bulunan kesim tablasının arka kısmında yer alan CE etiketinde bulunmaktadır.

*Texas firmasının yukarıda belirtilen koşullarda her zaman değişiklik yapma hakkı saklıdır. Ayrıca Texas, herhangi bir basım hatasından dolayı sorumluluk kabul etmez.

Specificationer		Premium model
Model 4820 TR/W 4850 TR/WE 5320 TR/W 5370 TR/WE 5380 TR/W 5390 TR/W
Klippebredde 48 cm 48 cm 53 cm 53 cm 53 cm 53 cm
Højdejustering 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm
Hjulstørrelse	7" / 10"	7" / 10"	8" / 11"	8" / 11"	8" / 11"	8" / 11"
Choker	●	●	●	●
Primer
Hastighedsregulering km/t 2,3 - 4,3
Gasregulering	●	●	●	●	●
El-start		●		●
Bioklip	●	●	●	●	●	●
Sideudkast	●	●	●	●	●	●
Opsamler boks 65 L. 65 L. 65 L. 65 L. 65 L. 65 L.
Vægt 35 kg 39,5 kg 42 kg 42,5 kg 36,5 kg 37,5 kg
Vibrationsniveau (K=1,5 m/s2)	6,970 m/s2	6,970 m/s2	4,549 m/s2	4,549 m/s2	4,876 m/s2	6,525 m/s2
Lydtryksniveau LpAMåleusikkerhed	84,9 dB(A)2,5 dB(A)	84,9 dB(A)2,5 dB(A)	86,1 dB(A)2,5 dB(A)	86,1 dB(A)2,5 dB(A)	83,7 dB(A)2,5 dB(A)	84,1 dB(A)2,5 dB(A)
Lydeffektniveau LwAMåleusikkerhed	95,0 dB(A)0,35 dB(A)	95,0 dB(A)0,35 dB(A)	97,4 dB(A)0,47 dB(A)	97,4 dB(A)0,47 dB(A)	96,9 dB(A)0,35 dB(A)	95,9 dB(A)1,55 dB(A)
Garanteret lydeffektniveau	96 dB(A)	96 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)
Motor
Model	TG470V	TG470EV	TG670V	TG670EV	BS750EX	GCV170
Ydelse	139 cc	139 cc	196 cc	196 cc	161 cc	166 cc

Specifications		Premium model
Model 4820 TR/W 4850 TR/WE 5320 TR/W 5370 TR/WE 5380 TR/W 5390 TR/W
Cutting width	48 cm 48	cm 53 cm 53 cm	53 cm 53 cm	cm
Height adjustment	28-75 mm 28-75 mm 28-75 mm 28-75 mm
Wheel size	7" / 10"	7" / 10"	8" / 11"	8" / 11"	8" / 11"	8" / 11"
Choke	●	●	●	●
Primer
Speed lever km/h						2.3 - 4.3
Throttle lever	●	●	●	●	●
Electric-start		●		●
Mulching	●	●	●	●	●	●
Side discharge	●	●	●	●	●	●
Grass collector	65 L. 65 L.	65 L. 65 L.	65 L. 65 L.
Weight	35 kg 39,5 kg 42 kg 42,5 kg 36,5 kg 37,5 kg
Vibration level (K=1.5 m/s2)	6.970 m/s2	6.970 m/s2	4.549 m/s2	4.549 m/s2	4.876 m/s2	6.525 m/s2
Sound pressure level LpA	84.9 dB(A)	84.9 dB(A)	86.1 dB(A)	86.1 dB(A)	83.7 dB(A)	84.1 dB(A)
Measurement uncertainty	2.5 dB(A)	2.5 dB(A)	2.5 dB(A)	2.5 dB(A)	2.5 dB(A)	2.5 dB(A)
Sound power level LWA	95.0 dB(A)	95.0 dB(A)	97.4 dB(A)	97.4 dB(A)	96.9 dB(A)	95.9 dB(A)
Measurement uncertainty	0.35 dB(A)	0.35 dB(A)	0.47 dB(A)	0.47 dB(A)	0.35 dB(A)	1.55 dB(A)
Guaranteed sound power level	96 dB(A)	96 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)
Engine
Model	TG470V	TG470EV	TG670V	TG670EV	BS750EX	GCV170
Power	139 cc	139 cc	196 cc	196 cc	161 cc	166 cc
Technische Daten		Premium modell
Modell 4820 TR/W 4850 TR/WE 5320 TR/W 5370 TR/WE 5380 TR/W 5390 TR/W
Messer 48 cm 48 cm 53 cm 53 cm 53 cm 53 cm
Höheneinstellung 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 11"
Rad 7" / 10" 7" / 10" 8" / 11" 8" / 11" 8" / 11" 8" / 11"
Choker	•	•	•	•
Primer
Geschwindigkeit km/s						2,3 - 4,3
Gashebel	•	•	•	•	•
Elektrostart		•		•
Mulchen	•	•	•	•	•	•
Seitenauswurf	•	•	•	•	•	•
Fangkorb 65 L. 65 L. 65 L. 65 L. 65 L. 65 L.
Gewicht 35 kg 39,5 kg 42 kg 42,5 kg 36,5 kg 37,5 kg
Vibrationsniveau (K=1,5 m/s2) 6,970 m/s	2	6,970 m/s2	4,549 m/s2	4,549 m/s2	4,876 m/s2	6,525 m/s2
Schalldruckpegel LpA	84,9 dB(A)	84,9 dB(A)	86,1 dB(A)	86,1 dB(A)	83,7 dB(A)	84,1 dB(A)
Messunsicherheit	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)
Schallleistungspegel LWA	95,0 dB(A)	95,0 dB(A)	97,4 dB(A)	97,4 dB(A)	96,9 dB(A)	95,9 dB(A)
Messunsicherheit	0,35 dB(A)	0,35 dB(A)	0,47 dB(A)	0,47 dB(A)	0,35 dB(A)	1,55 dB(A)
Garantierter Schalldruckpegel	96 dB(A)	96 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)
Motor
Modell	TG470V	TG470EV	TG670V	TG670EV	BS750EX	GCV170
Kapazität	139 cc	139 cc	196 cc	196 cc	161 cc	166 cc

Caractéristiques techniques		Premium modèle
Modèle	4820 TR/W	4850 TR/WE 5	320 TR/W 5370	TR/WE 5380	TR/W 5390 TR/W
Lames	48 cm 48	cm 53 cm 53 cm	53 cm 53 cm
Réglage de la hauteur	28-75 mm 2	8-75 mm 28-75 mm	28-75 mm	28-75 mm
Roue	7" / 10"	7" / 10"	8" / 11"	8" / 11"	8" / 11"	8" / 11"
Foulard	•	•	•	•
Apprêt
Papillon de vitesse km/h						2,3 - 4,3
Papillon des gaz	•	•	•	•	•
Démarreur électrique		•		•
Mulchage	•	•	•	•	•	•
Projet de côté	•	•	•	•	•	•
Ramasse-herbe	65 L. 65 L.	65 L. 65 L.	65 L. 65 L.
Poids	35 kg 39,5 kg 42 kg 42,5 kg 36,5 kg 37,5 kg
Le niveau de vibration (K=1,5 m/s2)	6,970 m/s2	6,970 m/s2	4,549 m/s2	4,549 m/s2	4,876 m/s2	6,525 m/s2
Niveau de pression acoustique L_pA	84,9 dB(A)	84,9 dB(A)	86,1 dB(A)	86,1 dB(A)	83,7 dB(A)	84,1 dB(A)
L'incertitude de mesure	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)
Niveau de puissance sonore L_WA	95,0 dB(A)	95,0 dB(A)	97,4 dB(A)	97,4 dB(A)	96,9 dB(A)	95,9 dB(A)
L'incertitude de mesure	0,35 dB(A)	0,35 dB(A)	0,47 dB(A)	0,47 dB(A)	0,35 dB(A)	1,55 dB(A)
Garantie niveau de puissance acoustique	96 dB(A)	96 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)
Moteur
Modèle	TG470V	TG470EV	TG670V	TG670EV	BS750EX	GCV170
Capacité	139 cc	139 cc	196 cc	196 cc	161 cc	166 cc
Dane techniczne		Premium model
Model 4820 TR/W 4850 TR/WE 5320 TR/W 5370 TR/WE 5380 TR/W 5390 TR/W
Szerokość cięcia 48 cm 48 cm 53 cm 53 cm 53 cm 53 cm 53 cm
Regulacja wysokości 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm
Koło	7" / 10"	7" / 10"	8" / 11"	8" / 11"	8" / 11"	8" / 11"
Naszyjnik	•	•	•	•
Primer
Prędkości km/h 2,3 - 4,3
Dławić	•	•	•	•	•
Rozrusznik elektryczny		•		•
Mulczowanie	•	•	•	•	•	•
Wyrzutem bocznym	•	•	•	•	•	•
Pojemnik na trawę 65 L. 65 L. 65 L. 65 L. 65 L. 65 L. 65 L. 65 L.
Waga 35 kg 39,5 kg 42 kg 42,5 kg 36,5 kg 37,5 kg
Poziom wibracji (K=1,5 m/s ^2 )	6,970 m/s ^2	6,970 m/s ^2	4,549 m/s ^2	4,549 m/s ^2	4,876 m/s ^2	6,525 m/s ^2
Poziom ciśnienia akustycznego L _pA Niepewność pomiaru	84,9 dB(A)2,5 dB(A)	84,9 dB(A)2,5 dB(A)	86,1 dB(A)2,5 dB(A)	86,1 dB(A)2,5 dB(A)	83,7 dB(A)2,5 dB(A)	84,1 dB(A)2,5 dB(A)
Poziom mocy akustycznej L _WA Niepewność pomiaru	95,0 dB(A)0,35 dB(A)	95,0 dB(A)0,35 dB(A)	97,4 dB(A)0,47 dB(A)	97,4 dB(A)0,47 dB(A)	96,9 dB(A)0,35 dB(A)	95,9 dB(A)1,55 dB(A)
Poziom natężenia dźwięku gwarantowana	96 dB(A)	96 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)
Silnik
Model	TG470V	TG470EV	TG670V	TG670EV	BS750EX	GCV170
Pojemność	139 cc	139 cc	196 cc	196 cc	161 cc	166 cc

Specificații		Premium model
Model 4820 TR/W 4850 TR/WE 5320 TR/W 5370 TR/WE 5380 TR/W 5390 TR/W
Lamă	48 cm 48	cm 53 cm 53	cm 53 cm 53	cm
Înălțimea de ajustare	28-75 mm	28-75 mm	28-75 mm	28-75 mm	28-75 mm	28-75 mm
Roată	7" / 10"	7" / 10"	8" / 11"	8" / 11"	8" / 11"	8" / 11"
Sufoca	•	•	•	•
Primer
Viteza de pârghie km/h						2,3 - 4,3
Gâtui	•	•	•	•	•
Pornire electrică		•		•
Mulcire	•	•	•	•	•	•
Partea de evacuarea	•	•	•	•	•	•
Larbă colector	65 L. 65 L.	65 L. 65 L.	65 L. 65 L.
Greutate	35 kg 39,5 kg 42 kg 42,5 kg 36,5 kg 37,5 kg
Nivel de vibrații (K=1,5 m/s2)	6,970 m/s2	6,970 m/s2	4,549 m/s2	4,549 m/s2	4,876 m/s2	6,525 m/s2
Nivel de presiune acustică L_pA Incertitudinea de măsurare	84,9 dB(A)2,5 dB(A)	84,9 dB(A)2,5 dB(A)	86,1 dB(A)2,5 dB(A)	86,1 dB(A)2,5 dB(A)	83,7 dB(A)2,5 dB(A)	84,1 dB(A)2,5 dB(A)
Nivelul de putere acustică L_WA Incertitudinea de măsurare	95,0 dB(A)0,35 dB(A)	95,0 dB(A)0,35 dB(A)	97,4 dB(A)0,47 dB(A)	97,4 dB(A)0,47 dB(A)	96,9 dB(A)0,35 dB(A)	95,9 dB(A)1,55 dB(A)
Nivelul de putere acustică garantat	96 dB(A)	96 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)
Motor
Model	TG470V	TG470EV	TG670V	TG670EV	BS750EX	GCV170
Capacitate	139 cc	139 cc	196 cc	196 cc	161 cc	166 cc
Технические характеристики		Premium модель
модель 4820 TR/W 4850 TR/WE 5320 TR/W	5370 TR/WE 5380 TR/W 5390 TR/W
Ширина стрижки, см	48 cm	48 cm	53 cm	53 cm	53 cm	53 cm
Регулировка высоты, мм	28-75 mm	28-75 mm	28-75 mm	28-75 mm	28-75 mm	28-75 mm
колеса	7" / 10"	7" / 10"	8" / 11"	8" / 11"	8" / 11"	8" / 11"
воздушная заслонка	•	•	•	•
праймер
регулировка скорости 2,3 - 4,3
регулировка газа	•	•	•	•	•
электрический старт		•		•
мульчирование	•	•	•	•	•	•
боковой выброс	•	•	•	•	•	•
объем травосборника, л.	65 L. 65 L. 65 L. 65 L. 65 L.
вес 35 kg 39,5 kg 42 kg 42,5 kg 36,5 kg 37,5 kg
уровень вибрации (K=1,5 m/s ^2 ) 6,970 m/s	^2	6,970 m/s ^2	4,549 m/s ^2	4,549 m/s ^2	4,876 m/s ^2	6,525 m/s ^2
Уровень звукового давления L_рA погрешность измерения	84,9 dB(A)2,5 dB(A)	84,9 dB(A)2,5 dB(A)	86,1 dB(A)2,5 dB(A)	86,1 dB(A)2,5 dB(A)	83,7 dB(A)2,5 dB(A)	84,1 dB(A)2,5 dB(A)
Уровень звуковой мощности L_WA погрешность измерения	95,0 dB(A)0,35 dB(A)	95,0 dB(A)0,35 dB(A)	97,4 dB(A)0,47 dB(A)	97,4 dB(A)0,47 dB(A)	96,9 dB(A)0,35 dB(A)	95,9 dB(A)1,55 dB(A)
Гарантированный уровень звуковой	96 dB(A)	96 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)
двигатель
модель	TG470V	TG470EV	TG670V	TG670EV	BS750EX	GCV170
Объем двигателя, куб.см	139 cc	139 cc	196 cc	196 cc	161 cc	166 cc

Technische specificaties		Premium model
Model	4820 TR/W	4850 TR/WE 53	20 TR/W 5370	TR/WE 5380	TR/W 5390	TR/W
Maaibreedte	48 cm 48	cm 53 cm 53	cm 53 cm 53	cm
Hoogte-instelling	28-75 mm 2	8-75 mm 28-75	mm 28-75 mm	28-75 mm	28-75 mm
Wielmaat	7" / 10"	7" / 10"	8" / 11"	8" / 11"	8" / 11"	8" / 11"
Choke	•	•	•	•
Primer*
Snelheidshendel Km/u						2,3 - 4,3
Gashendel	•	•	•	•	•
Elektrische start		•		•
Mulching	•	•	•	•	•	•
Zij-uitworp	•	•	•	•	•	•
Grasopvangbak	65 L. 65 L.	65 L. 65 L.	65 L. 65 L.
Gewicht	35 kg 39,5 kg 42 kg 42,5 kg 36,5 kg 37,5 kg
Trillingsniveau (K=1,5 m/s2)	6,970 m/s2	6,970 m/s2	4,549 m/s2	4,549 m/s2	4,876 m/s2	6,525 m/s2
Geluidsdrukniveau LpA	84,9 dB(A)	84,9 dB(A)	86,1 dB(A)	86,1 dB(A)	83,7 dB(A)	84,1 dB(A)
Meetonzekerheid	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)
Geluidsvermogensniveau LWA	95,0 dB(A)	95,0 dB(A)	97,4 dB(A)	97,4 dB(A)	96,9 dB(A)	95,9 dB(A)
Meetonzekerheid	0,35 dB(A)	0,35 dB(A)	0,47 dB(A)	0,47 dB(A)	0,35 dB(A)	1,55 dB(A)
Geluidsvermogen gegarandeerd	96 dB(A)	96 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)
Motor
Model	TG470V	TG470EV	TG670V	TG670EV	BS750EX	GCV170
Prestaties	139 cc	139 cc	196 cc	196 cc	161 cc	166 cc
Specifiche		Modello Premium
Modello	4820 TR/W	4850 TR/WE 53	20 TR/W 5370	TR/WE 5380	TR/W 5390 TR/W
Larghezza di tosatura 48 cm 48 cm 53 cm 53 cm	53 cm 53 cm
Regolazione dell'altezza 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 28-75 mm 11"
Dimensione ruota	7" / 10"	7" / 10"	8" / 11"	8" / 11"	8" / 11"	8" / 11"
Starter	•	•	•	•
Primer
Leva velocità km/h 2,3 - 4,3
Leva comando gas	•	•	•	•	•
Avviatore elettronico		•		•
Pacciamatura	•	•	•	•	•	•
Scarico laterale	•	•	•	•	•	•
Raccogli erba 65 L. 65 L. 65 L. 65 L. 65 L. 65 L.
Peso 35 kg 39,5 kg 42 kg 42,5 kg 36,5 kg 37,5 kg
Livello vibrazione (K=1.5 m/s2) 6,970 m/s	2	6,970 m/s2	4,549 m/s2	4,549 m/s2	4,876 m/s2	6,525 m/s2
Livello pressione suono LpA	84,9 dB(A)	84,9 dB(A)	86,1 dB(A)	86,1 dB(A)	83,7 dB(A)	84,1 dB(A)
Incertezza di misurazione	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)	2,5 dB(A)
Livello potenza suono LpA	95,0 dB(A)	95,0 dB(A)	97,4 dB(A)	97,4 dB(A)	96,9 dB(A)	95,9 dB(A)
Incertezza di misurazione	0,35 dB(A)	0,35 dB(A)	0,47 dB(A)	0,47 dB(A)	0,35 dB(A)	1,55 dB(A)
Livello potenza suono garantito	96 dB(A)	96 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)
Motore
Modello	TG470V	TG470EV	TG670V	TG670EV	BS750EX	GCV170
Potenza	139 cc	139 cc	196 cc	196 cc	161 cc	166 cc

Teknik Özellikler		Premium modeli
Model	4820 TR/W	4850 TR/WE 53	20 TR/W 537	TR/WE 5380	TR/W 5390 TR/W
Kesme Genişliği	48 cm	48 cm	53 cm	53 cm	53 cm	53 cm
Yükseklik ayarı	28-75 mm	28-75 mm	28-75 mm	28-75 mm	28-75 mm	28-75 mm
Tekerlek ölçüleri	7" / 10"	7" / 10"	8" / 11"	8" / 11"	8" / 11"	8" / 11"
Jikle	●	●	●	●
Yakıt Pompası
Hız kolu km/saat						2,3 - 4,3
Gaz kolu	●	●	●	●	●
Marşlı çalıştırma		●		●
Malçlama	●	●	●	●	●	●
Yandan tahliye	●	●	●	●	●	●
Çim toplama haznesi	65 L. 65 L.	65 L. 65 L.	65 L. 65 L.
Ağırlık	35 kg	39,5 kg	42 kg	42,5 kg	36,5 kg	37,5 kg
Titreşim seviyesi (K=1.5 m/s2)	6,970 m/s2	6,970 m/s2	4,549 m/s2	4,549 m/s2	4,876 m/s2	6,525 m/s2
Ses gürültü seviyesi LpA belirsiz ölçü	84,9 dB(A)2,5 dB(A)	84,9 dB(A)2,5 dB(A)	86,1 dB(A)2,5 dB(A)	86,1 dB(A)2,5 dB(A)	83,7 dB(A)2,5 dB(A)	84,1 dB(A)2,5 dB(A)
Ses güç seviyesi LWA belirsiz ölçü	95,0 dB(A)0,35 dB(A)	95,0 dB(A)0,35 dB(A)	97,4 dB(A)0,47 dB(A)	97,4 dB(A)0,47 dB(A)	96,9 dB(A)0,35 dB(A)	95,9 dB(A)1,55 dB(A)
Garanti edilen ses gücü seviyesi	96 dB(A)	96 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)	98 dB(A)
Motor
Model	TG470V	TG470EV	196 cc	TG670EV	BS750EX	GCV170
Güç	139 cc	139 cc	140 cc	196 cc	161 cc	166 cc

Fejlfinding

Çalıştırma sorunu
Sorun	Sebep	Çözüm
Makina çalışmıyor	Yanlış çalıştırma işlemi	Kullanım kitapçığında belirtilen adımları eksiksiz uygulayın
Başlatma kablosu çok sıkı (Başlatma olmuyor)	Fren gidonu çalışmıyorMakina yüksek çimlerde kullanılmış	Fren gidonunu devreye alın ve başlatma kablosunu çekinMakinayı yüksek çimlerden uzaklaştırın ve başlatma işlemini tekrarlayın.Biçağı çimlerden kurtarmak için yükseklik ayarını en yüksek konuma getirin.
Çalıştırma kablosu çekildiğinde veya marş düğmesine basıldığında makine çalışmıyor (veya marşa basıldığında "klik" sesi geliyor")	Fren gidonu çalışmıyorKablolar aküye bağlanmamışFren kablo ayarı hatalı yapılmışMakina yüksek çimlerde duruyorMotora çalıştırlmadan önce yakıt pompalanmamışJikle doğru konumda değilYakıt deposunda benzin yokDepodaki yakıt,3 aydan daha eski	Motor fren gidonunu devreye alın ve marş düğmesine basın.Aküden motora ve başlatma düğmesine kabloların bağlandığını kontrol edin.Motor fren kablosunu ayarlayın, kullanıcı el kitabındaki talimatları takip edin.Makinayı çalıştırmak için yüksek çimlerden uzaklaştırın.Biçağın rahat çalışabilmesi için yükseklik ayarını en yüksek konuma getirin.Calıştırmadan önce yakıt pompasına 1-3 defa basın.Jikle kolunu farklı bir konuma getirin.Yakıt deposunu kontrol edin,gerekiyorsa benzin doldurun.Yakıt deposu ve karbüratördeki eski yakıtı boşaltın ve yeni yakıt doldurun.
Ateşleme olmuyor (çalıştırma yapılamıyor)	Buji başlığı gevşekBuji nemli veya kirliBuji ve elektrot arasındaki boşluk hatalıHava filtresi kirli veya arızalı	Buji başlığının bujiye sıkıca takıldığını kontrol edin.Bujide kir ve toz olmadığıncı kontrol edin,kullanıcı el kitabındaki talimatları takip edin.Buji boşluğunu kontrol edin,gerekiyorsa ayarlayın,kullanıcı el kitabındaki talimatları takip edin. Alternatif olarak bujiyi değiştirin.Hava filtresinin kirli olup olmadığını kontrol edin,gerekiyorsa temizleyin,kullanıcı el kitabındaki talimatları takip edin.
Çim biçme makinası başlatılıyor, fakat düzensiz çalışıyor
Sorun	Sebep	Çözüm
Yetersiz motor devri	Kol, "jikle" konumundaGaz kolu "kaplumbağa "konumuna ayarlanmış.	Kolu "çalışma" konumuna getirin.Gaz kolunu "tavşan" konumuna getirin.
Arka tekerlek hareket etmiyor, veya çok az hareket ediyor	Debriyaj kablosu çok sıkıçok gevşekArka tekerlekteki pinyon dişli aşınmış	Debriyaj kablosunu ayarlayın,kullanıcı el kitabındaki talimatları takip edinPinyon dişlileri değiştirin..
Motor düzensiz çalışıyor ve/veya çalışırken performansı düşüyor	Buji başlığı gevşekBuji kirliBuji ve elektrot arasındaki boşluk hatalıHava filtresi kirli veya arızalıKarbüratördeki yakıtın buharlaşmasıGevşek gaz koluKarbüratördeki kir	Buji başlığının bujiye sıkıca takıldığından emin olun..Bujinin temiz ve sağlam olduğuna emin olun,kullanıcı el kitabındaki talimatları takip edin.Buji boşluğunu kontrol edin,gerekiyorsa ayarlayın,kullanıcı el kitabındaki talimatları takip edin.Hava filtresinin kirli olup olmadığıncı kontrol edin,gerekiyorsa temizleyin,kullanıcı el kitabındaki talimatları takip edin.Birkaç dakika bekleyin ve yeniden çalıştırmayı deneyin.Gaz kablosunu sıkın,kullanıcı el kitabındaki talimatları takip edin.Karbüratörü temizleyin.
Motor Durmuyor
Sorun	Sebep	Çözüm
Makina 5 saniye sonra durmuyor	Motor fren kablosu çok sıkı ayarlanmış.	Motor fren kablosunu kontrol edin,gerekiyorsa ayarlayın,kullanıcı el kitabındaki talimatları takip edin.

Sorununuz yukarıdakilerden biri değilse, lütfen onaylı bir servis merkezine veya Texas A/S'ye bavurunuz

Producent • Manufacturer • Hersteller • Fabricant • Producent • Producător • fabrikant

Texas Andreas Petersen A/S

Erklærer herved at materiel • Hereby certifies that the following • Bescheinigt hiermit das die nachfolgenden • Certifie ici que • Niniejszym zaświadcza, że niżej wymieniona • Prin prezenta declar că materialul • Verklaart hierbij dat het navolgende

Plæneklipper • Lawn mower • Rasenmäher • La tondeuse à gazon • Kosiarka • Maşină de tuns gazon • Maaier

Premium 4820 TR/W - Premium 4850 TR/WE - Premium 5320 TR/W

Premium 5370 TR/WE - Premium 5380 TR/W - Premium 5390 TR/W

Er fremstillet i overensstemmelse med fölgende direktiver • Is in compliance with the specifications of the machine directive and subsequent modifications • Steht im Einklang mit den folgenden Richtlinien • Est fabriqué en conformité avec les directives suivantes • Zgodność z wymaganiami dyrektywy maszynowej następujące • In conformitate cu directivele următorul text i • in overeenstemming is met de specificaties van de machinerichtlijn en latere aanpassingen
