WHT923E5XUK - Mutfak davlumbazı GORENJE - Ücretsiz kullanım kılavuzu

KULLANIM KILAVUZU WHT923E5XUK GORENJE

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa arttırınız ve takviye hızı(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon ltreyi(leri) değiş- tiriniz. İyi bir yağ ltresi etkinliğinin korunması için gerektiğinde yağ ltresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız. DIKKAT! Bu talimatlara uygun olarak, montaj için vida ve diğer parçaların yerleştirilmemesi elektrik sisteminde tehlikeye yol açabilir.86 TR KULLANIM Davlumbaz, havayı dışarı atıcı veya ltre edici model olarak tasarlanmıştır. Aspiratörlü model Yemek buharları, bağlantı falanjına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılırlar. Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır. Dikkat! Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır. Yatay satıhda boru, havayı dışarıya kolayca taşıyabilmesi için yukarı doğru haf bir açıya sahip olmalıdır ( yaklaşık 10°). Eğer davlumbazın karbon ltreleri var ise bunlar çıkartılmalıdır. Davlumbazı duvardaki çıkış borularına ve ağızlarına bağlayınız. Diametresi hava çıkışıyla aynı olmalıdır (bağlantı halkası). Boruların ve duvardaki az çaplı çıkış borularının emme gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde arttırır. Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez. ! ! Mümkün olan en kısa boyda tahliye borusu kullanın ! ! En az sayıda dirseğe sahip boru kullanın (Maksimum dirsek açısı: 90°). ! ! Borunun kesitinin ( genişliğinin ) ani olarak değişmesinden kaçının. ! ! İç yüzeyi mümkün olan en pürüzsüz boruyu tercih edin. ! ! Borunun yapıldığı malzeme yasaların onayladığı türden olmalıdır. Filtreli model Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokusundan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir ltre sisteminin takılması gerekir. KURULUM Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ısıtı- cılardan 55cm, gaz veya gazla-elektrikle çalışan ocaklardan 50 cm’den az olmamalıdır. Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır. Elektrikbağlantısı Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir ş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın şi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın. Uyarı:Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin. Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise başvurun. Montaj Bu ürün son derece ağırdır, taşınması ve kurulması en az iki yada daha fazla sayıda personel tarafından yapılmalıdır. Montaja başlamadan önce:

• Satın alınan ürünün seçilen montaj alanı için uygun boyutta olup olmadığını kontrol edin.

• Varsa aktif karbon (*) ltresini çıkarınız (ilgili paragrafa bakınız). Bu/bunlar sadece davlumbazı ltreli model olarak kullanmak isterseniz monte edilecektir.

• (Nakliye açısından) davlumbazın içinde başka malzemelerin (örn. vida paketi (*), garanti kartı (*) vs) bulunup bulunmadığını kontrol ederek bunları çıkarın ve ayrı bir yerde muhafaza edin.

• Mümkünse, arka duvara / tavana daha kolay ulaşmak için kabin kapısından bağımsız veya sürgülü ocağı ayırın ve kenara çekin. Bu olmazsa, hasar ve pislikten korumak için tezgah, ocak veya fırın üstüne kalın koruyucu bir örtü örtün.

• Cihazı kurmak için düz bir yüzey seçin. Yüzeyi koruyucu bir örtü ile örtün ve bütün tenteli davlumbaz parçalarını ve hırdavatı içine koyun.

• Ayrıca, davlumbazın monte edildiği alanda (ayrıca davlumbaz monte edildikten sonra erişilebilen alanda) bir prizin bulunup bulunma- dığını ve davlumbazı dışarıya bağlamanın (sadece aspiratörlü model) mümkün olup olmadığını kontrol edin.

• Gerekli bütün duvar işlerini bitirin (örn. prizin takılması ve/veya tahliye borusunun geçmesi için delik bırakılması). Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir teknisyen duvar/ tavan tipine göre malzemelerin uygunluğunu onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte ediniz.87TR ÇALIŞTIRMA Mutfakta aşırı buhar oluşması halinde yüksek emme hızından yararlanınız. Yemek pişirmeye başlamadan önce ocak davlumbazı emme ünitesinin 5 dakika açık tutulması, pişirme esnasında ve pişirme işlemi sona erdikten sonra ise 15 dakika daha çalışır durumda bırakılması önerilir.

WHT953S1XBG, WHT653S1XBG

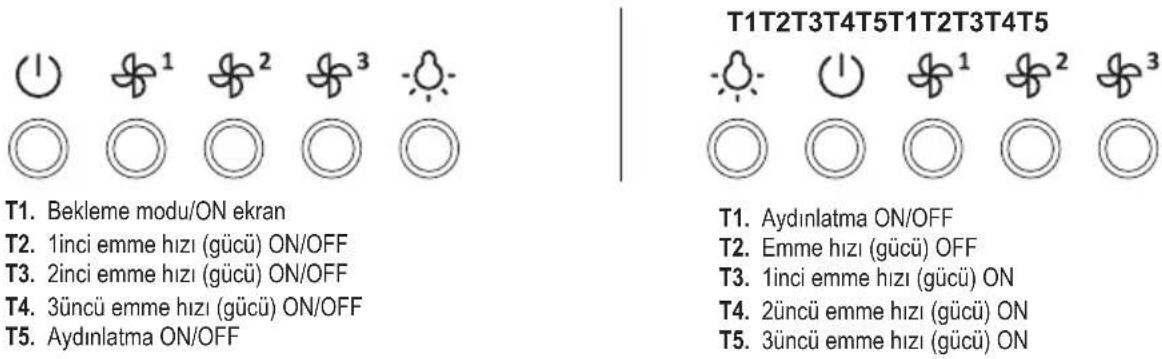

Davlumbazın işlevlerini seçmek için simgesine basın. İşaret sembolü serbest bırakıldığında etkinleştirilir. T1. Bekleme modu (kontrol paneli kapalı – tüm fonksiyonlar devre dışı) / ON (AÇIK) (kontrol paneli çalışır halde) Not: Davlumbaz bir dakikadan fazla bir süre boyunca çalışmadığında (emme ve aydınlatma), aygıt otomatik olarak bekleme moduna döner. T2. AydınlatmaON/OFF(AÇIK/KAPALI) - ışığın yoğunluğunu arttırmak veya azaltmak için, ışıklar açıkken parmaklarınızı SL1 led bantının üzerinde sağa veya sola doğru kaydırınız. Not: ışık, aygıtı söndürmeden önce yapılan son ayarda yanar. T3. OtomatikçalışmamoduON/OFF(AÇIK/KAPALI)“AdaptTech”. Davlumbaz sensörü tarafından algılanan ortamdaki şartlara bağlı olarak aygıt otomatik olarak 2inci hıza geçip emme hızını artttırır. Ortamda değişiklik kaydedilmediği takdirde davlumbaz (eğer 1inci emme hızında çalışıyorsa) 10 dakika sonra söner. Not: bu fonksiyonu düzgün şekilde kullanmak için öncesinde "Otomatikçalışmamoduiçinyapılmasıgerekenayarlar"ı uygulayınız (ilgili bölüme bakınız). Not: Otomatik çalışma sırasında kullanıcı diğer hız fonksiyonlarına dokunduğu takdirde otomatik mod kapanır. T4. Motor ON/OFF (AÇIK/KAPALI) - Motorun hızını (gücünü) arttırmak veya azaltmak için, motor çalışır haldeyken parmaklarınızı SL2 led bantının üzerinde sağa veya sola doğru kaydırınız. Not: motor, aygıtı söndürmeden önce yapılan son ayarda çalışır. T5. “POWER BOOST” (süreli) yoğun emme hızı (gücü) ON/OFF (AÇIK/KAPALI) Not: Davlumbaz 5 dakika boyunca bu hızda çalıştıktan sonra bir önceki ayara döner. T6. “POWERBOOSTx2”yoğunemmehızı (süreli) ON/OFF (AÇIK/KAPALI) Not: Davlumbaz 5 dakika boyunca bu hız ile çalıştıktan sonra bir önceki ayara döner. T7. „ReFresh” çalışma modu ON/OFF (AÇIK/KAPALI). Davlumbaz 50 dakika boyunca çalışmadığında 10 dakika boyunca 1inci emme hızında (gücünde) çalışır. T8. Emmehızının(gücünün)gecikmelikapanmamoduON/OFF(AÇIK/KAPALI) Not: bu fonksiyon T4 tuşu ile seçilen hızlar için geçerlidir. İstenilen gecikmeli kapanma süresini seçmek için bir veya daha fazla kez tuşa basınız (10-20-30 dakika) T9. Filtredoyumnoktasısinyalivesıfırlama Yağ ltresinin değiştirilmesi gerektiğinde bu tuş otomatik olarak sabit şekilde yanmaya başlar. Karbon ltresinin değiştirilmesi gerektiğinde bu tuş otomatik olarak yanıp sönmeye başlar. Bakımdan sonra, davlumbaz çalışmaz haldeyken ve tuş aktif konumdayken, ltre doyum noktası sinyalini sıfırlamak için tuşu 3 sani- yeden fazla bir süre boyunca basılı tutunuz. Gerekli hallerde (örneğin her iki ltrenin de doyum noktası aşıldığında) yukarıdaki işlemi tekrarlayınız. Karbonlultrenindoyumnoktasısinyalinietkinleştirmek Karbon ltresinin doyum noktası sinyali devre dışıdır. Etkinleştirmek için aşağıdaki adımları takip ediniz: Ekran çalışır (ON) ve emme kapalı (OFF) haldeyken aynı anda T8 ile T9 tuşunu 3 saniyeden fazla bir süre boyunca basılı tutunuz, T9 tuşu 5 saniye boyunca sabitşekildeyanmayabaşlar. İşlem başarıyla yapılmıştır. Sinyali devre dışı yapmak için yukarıdaki işlemi tekrarlayınız, T9 tuşu 5 saniye boyunca yanıp sönmeye başlar. İşlem başarıyla yapıl- mıştır. Bu aşamada T8 ve T9 düğmeleri görünmemektedir (bazı modellerde). Kılavuzun yalnızca kullanım bölümünde açıklandığı gibi görünürler. T8 düğmesinin T7 ile yaklaşık mesafesi 15 mm’dir ve T9 düğmesinin T8 mesafesi 40 mm’dir. Otomatikçalışmamoduiçinyapılmasıgerekenayarlar Otomatik çalışma modunun düzgün bir şekilde işlemesi için “Davlumbaz ayarı” nin yapılması gerekir. Davlumbazayarı Ekran çalışır (ON) ve emme kapalı (OFF) haldeyken T3 tuşunu 3 saniye boyunca basılı tutunuz. Davlumbaz 2inci emme hızı (gücü) ile çalışmaya başlar ve T3 tuşu yanıp söner. Davlumbazın ayarı aşağı yukarı 15 dakika sürer. Not: ayar uygulamasını durdurmak için T3 tuşunu 5 saniye boyunca basılı tutunuz; ayar yapılmamıştır ve yeniden tekrarlanması gerekir. T1 T2 T3 T4 T5 T6 T7 T8 T9SL1 SL2 T7 T8 T9 15 mm 40 mm88 TR WHT943A2XBG, WHT643A2XBG, WHT663S2X, WHT963S2X Davlumbazın işlevlerini seçmek için simgesine basın. İşaret sembolü serbest bırakıldığında etkinleştirilir. T1. Bekleme modu (kontrol paneli kapalı – tüm fonksiyonlar devre dışı) / ON (AÇIK) (kontrol paneli çalışır halde) Not: Davlumbaz bir dakikadan fazla bir süre boyunca çalışmadığında (emme ve aydınlatma), aygıt otomatik olarak bekleme moduna döner. T2. AydınlatmaON/OFF(AÇIK/KAPALI) Sadecebazımodelleriçin(yukarıdakişemayabakınız): istenilen yoğunluğu seçmek için aşağıdaki tuşlara basınız: L1: alçak aydınlatma L2: orta aydınlatma L3: güçlü aydınlatma ışığı söndürmek için yeniden basınız. T3. OtomatikçalışmamoduON/OFF(AÇIK/KAPALI)“AdaptTech”. Davlumbaz sensörü tarafından algılanan ortamdaki şartlara bağlı olarak aygıt otomatik olarak 1 inci hıza geçip emme hızını artttırır. Ortamda değişiklik kaydedilmediği takdirde davlumbaz (eğer 1inci emme hızında çalışıyorsa) 10 dakika sonra söner. Not: bu fonksiyonu düzgün şekilde kullanmak için öncesinde "Otomatikçalışmamoduiçinyapılmasıgerekenayarlar"ı uygulayınız (ilgili bölüme bakınız). Not: Otomatik çalışma sırasında kullanıcı diğer hız fonksiyonlarına dokunduğu takdirde otomatik mod kapanır. T4. Emmehızının(gücünün)manüelseçimi: L4: 1inci emme hızı (gücü) L5: 2inci emme hızı (gücü) L6: 3üncü emme hızı (gücü) davlumbazı kapatmak için tuşa bir kez daha basınız (OFF). Not: Manüel seçim yapıldığında emme hızına bağlı olan tüm diğer fonksiyonları kullanmak mümküm değildir. T5. “POWER BOOST” (süreli) yoğunemme hızı (gücü) ON/OFF (AÇIK/KAPALI) Not: Davlumbaz 5 dakika boyunca bu hızda çalıştıktan sonra bir önceki ayara döner. T6*.(Sadecebazımodelleriçin)yoğunemmehızı(süreli) ON/OFF (AÇIK/KAPALI) Not: Davlumbaz 5 dakika boyunca bu hız ile çalıştıktan sonra bir önceki ayara döner. T7. „ReFresh” çalışma modu ON/OFF (AÇIK/KAPALI). Davlumbaz 50 dakika boyunca çalışmadığında 10 dakika boyunca 1inci emme hızında (gücünde) çalışır. T8. Emmehızının(gücünün)gecikmelikapanmamoduON/OFF(AÇIK/KAPALI) (aşağı yukarı 30 dakika) Not: bu fonksiyon T4 tuşu ile seçilen hızlar için geçerlidir. T9. Filtredoyumnoktasısinyalivesıfırlama Yağ ltresinin değiştirilmesi gerektiğinde bu tuş otomatik olarak sabit şekilde yanmaya başlar. Karbon ltresinin değiştirilmesi gerektiğinde bu tuş otomatik olarak yanıp sönmeye başlar. Bakımdan sonra, davlumbaz çalışmaz haldeyken ve tuş aktif konumdayken, ltre doyum noktası sinyalini sıfırlamak için tuşu 3 sani- yeden fazla bir süre boyunca basılı tutunuz. Gerekli hallerde (örneğin her iki ltrenin de doyum noktası aşıldığında) yukarıdaki işlemi tekrarlayınız. Karbonlultrenindoyumnoktasısinyalinietkinleştirmek Karbon ltresinin doyum noktası sinyali devre dışıdır. Etkinleştirmek için aşağıdaki adımları takip ediniz: Ekran çalışır (ON) ve emme kapalı (OFF) haldeyken aynı anda T8 ile T9 tuşunu 3 saniyeden fazla bir süre boyunca basılı tutunuz, T9 tuşu 5 saniye boyunca sabitşekildeyanmayabaşlar. İşlem başarıyla yapılmıştır. Sinyali devre dışı yapmak için yukarıdaki işlemi tekrarlayınız, T9 tuşu 5 saniye boyunca yanıp sönmeye başlar. İşlem başarıyla yapıl- mıştır. Bu aşamada T8 ve T9 düğmeleri görünmemektedir (bazı modellerde). Kılavuzun yalnızca kullanım bölümünde açıklandığı gibi görünürler. T8 düğmesinin T7 ile yaklaşık mesafesi 16 mm’dir ve T9 düğmesinin T8 mesafesi 26 mm’dir. Otomatikçalışmamoduiçinyapılmasıgerekenayarlar Otomatik çalışma modunun düzgün bir şekilde işlemesi için “Davlumbaz ayarı” nin yapılması gerekir. Davlumbazayarı Ekran çalışır (ON) ve emme kapalı (OFF) haldeyken T3 tuşunu 3 saniye boyunca basılı tutunuz. Davlumbaz 2inci emme hızı (gücü) ile çalışmaya başlar ve T3 tuşu yanıp söner. Davlumbazın ayarı aşağı yukarı 15 dakika sürer. Not: ayar uygulamasını durdurmak için T3 tuşunu 5 saniye boyunca basılı tutunuz; ayar yapılmamıştır ve yeniden tekrarlanması gerekir. T1 T2 T3 T4 T5 T6 T7 T8 T9 L1 L2 L3 L4 L5 L6 T7 T8 T9 16 mm 26 mm89TR WHT643E4XBG, WHT943E4XBG, WHT633E2X, WHT633E2X, WHT923E5X, WHT623E3XBG, WHT923E3XBG, WHT623E5XUK, WHT923E5XUK, WHT923E3XBGUK Davlumbazın fonksiyonlarını seçmek için komut tuşlarına dokunmak yeterlidir. T1. Bekleme modu/ON ekran T2. 1inci emme hızı (gücü) ON/OFF T3. 2inci emme hızı (gücü) ON/OFF T4. 3üncü emme hızı (gücü) ON/OFF T5. Aydınlatma ON/OFF BAKIM DİKKAT!Herhangibirbakımişleminigerçekleştirmedenönce,davlumbazıelektrikşebekesindenayırınız. Cihazbirşvesoketlebağlıise,şprizdençekilmelidir. Temizleme Davlumbazın içi ve dışı düzenli olarak (en az yağ ltrelerinin bakımı için gerçekleştirdiğiniz sıklıkta) temizlenmelidir. Ilık suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ! Uyarı: Davlumbaza ilişkin temel temizleme talimatlarının yerine getirilmemesi ve ltrelerin değiştirilmemesi yangına neden olabilir. Bu nedenle, söz konusu talimatlara uymanızı öneririz. Üretici, uygun olmayan bakımdan veya yukarıda belirtilen güvenlik tavsiyelerine uymamaktan kaynaklanan motor veya yangın hasarı konusunda sorumluluk kabul etmez. Yağltresi Pişirmesonucuoluşanyağtaneciklerinitutar. Yağ ltresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ ltresinin rengi hafçe solabilir, ancak bu ltreleme kapasitesini etkilemez. Yağ ltresini çıkarmak için yay bırakma kolunu çekin. Kömürltresi(yalnızcaltreversiyonu) Yemekten kaynaklanan hoş olmayan kokuları emer. Kömür ltresinin doyması, pişirme türüne ve yağ ltresinin düzgünlüğüne bağlı olarak, az ya da çok kullanımdan sonra oluşur. Her durumda, ltre elemanı en az her 4 ayda bir temizlenmelidir (bulaşık makinesinde kullanıma uygundur). Filtre en geç 36 ay sonra yenilenmelidir. Lambalarıdeğiştirme Davlumbazın elektrik bağlantısını kesin. Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun. Çalışmayan ampulu, etiketin üzerinde veya davlumbaz ampulunun yanında belirtildiği gibi, aynı tipten bir ampul ile değiştiriniz. Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine sahiptir. LED’ler ideal bir aydınlatma ve normal lambalarınkine göre 10 defa daha uzun bir kullanım süresi ve %90 enerji tasarrufu sağlarlar. Bunların yenileri ile değiştirilmesi için teknik servise başvurunuz. T1. Aydınlatma ON/OFF T2. Emme hızı (gücü) OFF T3. 1inci emme hızı (gücü) ON T4. 2üncü emme hızı (gücü) ON T5. 3üncü emme hızı (gücü) ON T1 T2 T3 T4 T5T1 T2 T3 T4 T5
