KULLANIM KILAVUZU FMY608BIBK FRANKE

Bu kullanma talimati birden fazla cihaz modeli ici gecerlidir.

Cihaziniza uymayan baz donanim ozellikleri tarif edilmis olabilir.

MONTAJ

• Yalnis veya eksik montajdandoğan herhangi bir zararin sorumluluğu üreticiye ait degildir.
• Davlumbaz ile pişirici cihazın ocak kismiarasindaki minimum güvenlik mesafesi 650 mm.dir (bazi modeller daha alçak seviyede bir yüksklige kurulabilir, hacim ve kurulum ile ilgili paragraflara bakıniz).
• Besleme voltajın, davlumbaz icerisine yerleştilen bilgi etiketinde belirtilenle ayı olup olmadışınt kontrl edin.
• Sinf I elektrikli aleteri icin, guc kaynaginin yeterli topraklamayi saglayip saglamadigi n kontrl edin. Minimum 120 mm capinda bir boru yoluyla davlumbazi cikis bacasina baglayin. Baca baglantisi mumkun oldu- qunca kisa olmaldir.
• Davlumbaz borusunu yanici duman taşiyan baca deliğine (buhar kazani, somine, vb.) baglamayin.
• Davlumbazin elektrikle calismayan aleterle (ornegin; gazli cihazlar) bagintiliRAR kullanlmmasasi halinde ciks gazinin geri tepmesini onlemek amaciyia odada yeteri bir havalandirma saglanmalidir. Temiz hava girisi temin etmek icin mutfakta dokrudan disariya acilan bir aciklik bulunmalidir.

KULLANIM

• Davlumbaz mutfaktaki kokularin emilmesi amacryla evlerde kullanim,— 参数 tararlan)—Ticari ve endustriyel amaclar,—参数 kullan)—
• Davlumbazi tasarlandigi amaclarin disinda kesinlikle kullanmayiniz.
• Davlumbaz calisirken altinda kesinlikle yuksek ciplak ates birakmayin.
  Alev yogunluğunu doğrudan tencereninALTHinda kalacak sekilde ayarlayin,kenarlarini sarmadigiindan emin olun.
• Yaqda kizartma tavalarini kullanirken surekli olarak takip edin: fazla isinan yaq tutusabilitir.
• Kapagin altinda kivilcimdan seksin, yangin riski
• Bu alet, guvenlikerinden sorumlu kisiler tarafindan kontrol edilmedikleri veya egitilmedisleri surece; fiziksel, duyumsal ve zihinsel kapasitesinde kistilama olan (cocuklar dahil) veya aleti kullanma tecrubesi ve bilqisi olmayan kisiler tarafindan kullanilamaz.
• Bebeklerin, alelle oynamadiklarindan emin olmak icin kontrol edilmeli gerekir.

BAKIM

• Herhangi bir bakim isleminiGPCkleStirmeden once davlumbazikapatin veya fisini cikarin.
• Filtreri belirtilen zamanlarda temizleyin ve / veya degişirin(Yangin riski).
  Cihazi nemli bir bez ve notr bir svi deterjan kullanarak temizleyin.

Urun veya paketi uzerindeki sembolu, bu urunun normal bir ewel atik olarak gorumlmesi ve bu tip elektriki veya elektronik cihazlarin atildigi donusumlup toplama noktalanna terkedilmesis gerektigine isaret eder. Bu urunu gerektigi gibi elimine etme kurallarna uyarsaniz cevre ve insan sagligi uzerindeki olumsuz etkilerini bertaraf etmeye kalı sagliams olursunuz. Bu urunun geridonusum kosullari hakkinda daha ayrintil biligi inci hudullari icinde bulundugunuz belediyenin ilgili diresine, atik yoketme servisine vya urunun satcisina danisizin.

Boyutlar

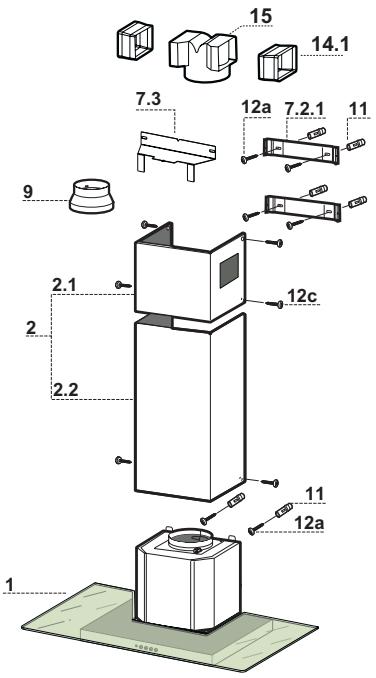

Parçalar

Ref.	Adet	Ürünün parçaları
1	1	Şunlardan olşanan davlumbaz güvdesi: Kumandalar, Lamba, Fan grubu, Filtreler
2	1	Şunlardan olşanan teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
9	1	Redüksiyon Flansı 0 150-120 mm
14.1	2	Hava Çkışi Uzatma Rakoru
15	1	Hava Çkışi Rakoru
Ref.	Adet	Montaj Parçaları
7.2.1	2	Üst Baca Tesbit Braketleri
7.3	1	Rakor Destek Braketli
11	6	Dübeller
12a	6	Vidalar 4,2 x 44,4
12c	6	Vidalar 2,9 x 9,5
	Adet	Belgeler
	1	Talimat Kılıvuzu

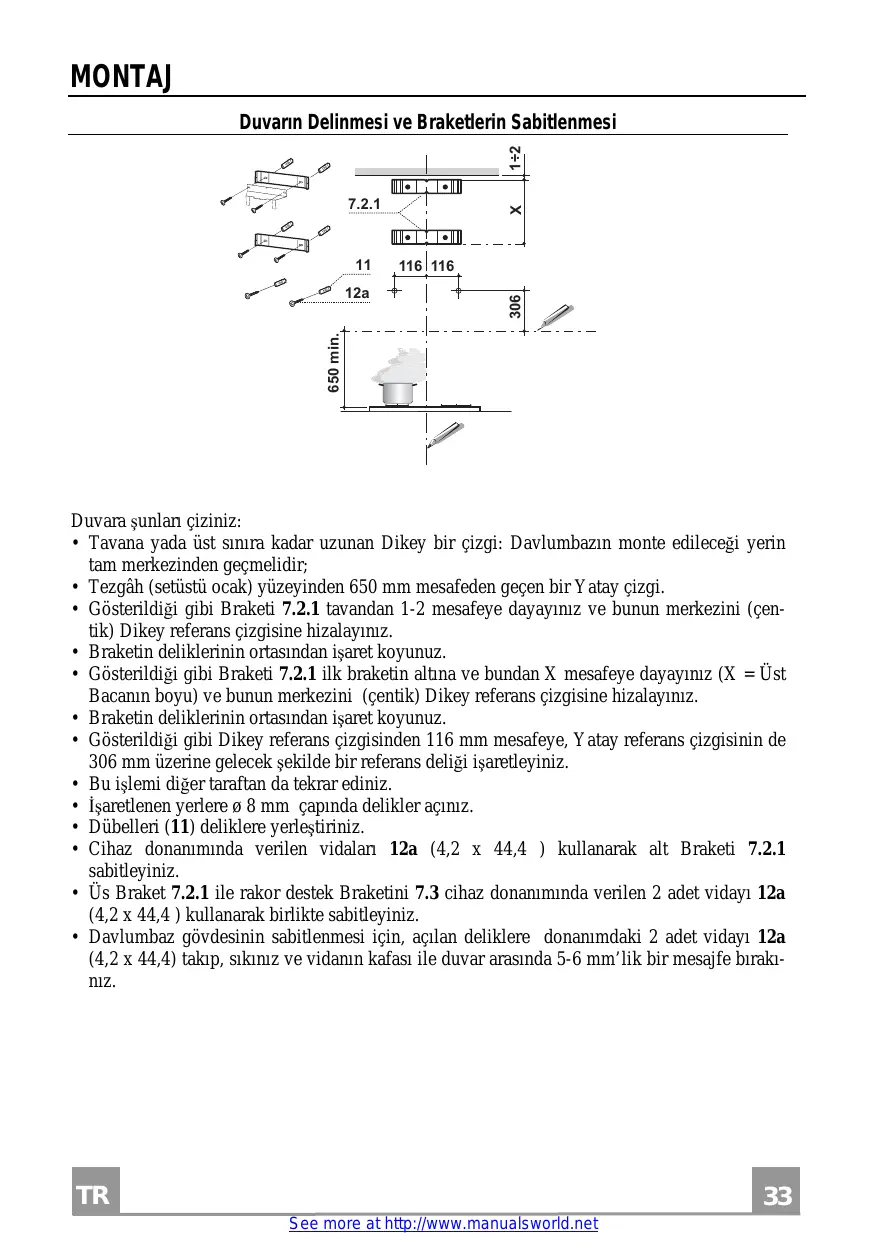

Duvarin Delinmesi ve Braketlerin Sabitlenmesi

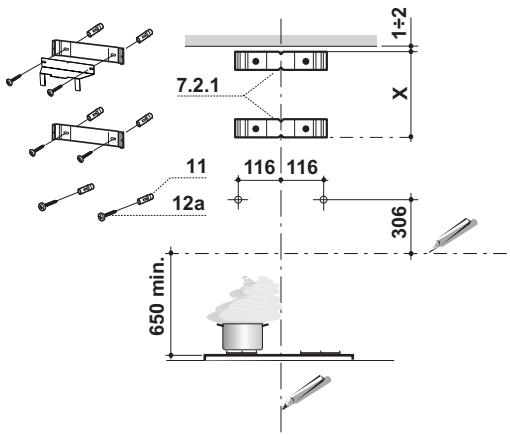

Duvara sunlar ciziniz:

• Havana yada üst sinira kadar uzunan Dikey bir Çüzgi: Davlumbazın monte edileççi yerin tam merkezindenGPCmelidir;
• Tezgah (setústü oçak) yüzeyinden 650 mm mesafeden geleçn bir Yatay Çüzgi.
• Gösterildigi gibi Braketi 7.2.1 tavandan 1-2 mesafeye dayayiniz ve bunun merkezini (centik) Dikey referans Çüzgisine hizalayiniz.
• Braketin deliklerinin ortasindan isaret koyunuz.
• Gösterildigi gibi Braketi 7.2.1 ilk braketin alta ve bundan X mesafeye dayayını (X = Üst Bacanın boyu) ve bunun merkezini (çentik) Dikey referans Çüzgisine hizalayını.
• Braketin deliklerinin ortasindan isaret koyunuz.
• Gösterildigi gibi Dikey referans Çüzgisinden 116 mm mesafeye, Yatay referans Çüzgisinin de 306 mm üzerine gelecek seksilde bir referans deligi isaretleyiniz.
• Bu islemi diger taraftan da tekrar ediniz.
• Isaretlenen yerlere 0.8 ~mm capinda delikler aciniz.
• Dubelleri (11) deliklere yerleştiniriz.
• Cihaz donaniminda verilen vidaları 12a (4,2 x 44,4 ) kullanarak alt Braketi 7.2.1 sabitleyiniz.
• Us Braket 7.2.1 ile raker destek Braketini 7.3 cihaz donaniminda verilen 2 adet vidayi 12a (4,2 x 44,4) kullanarak birlikte sabitleyiniz.

• Davlumbaz govdesinin sabitlenmesi icin, acilan deliklere donanimdaki 2 adet viday1 12a (4,2 x 44,4) takip, sikiniz ve vidanin kafas1 ile duvararasinda 5 - 6mm lik bir mesajfe birakiniz.

• Davlumbaz Gövdesini kancelara takmadadan once güvde üzerindeki kancelama noktalarinda bulunan 2 adet vidayi Vr siki-niz.

• Davlumbaz Gövdesini vidalara 12a takiniz.
• Destek vidalarin1 12a nihai olarak sikiniz.
• Vr vidalarina mūdahale ederek Davlumbaz Gövdesi seviyesini hizalayiniz.

Baglantilar

ASPIRATÖRLÜ MODEL HAVA ÇIKİSİ

Aspiratorlui modelin montaji icin, davlumbaz, montorun secegei 150 yada 120~mm capinda sert veya esnek bir boru ile cikis kana-lina baglanmaldir.

• 120mm capinda boru ile baglanti icin, reduksiyon flanini (9) davlumbaz govdesi cikisina yerlestiriniz.
• Boruyu uygun kelepçelerle sikarak sabitleyiniz. Bu malzeme davlumbaz donanimiyla birlikte verilmemistir.
• Varsa aktif karbonlu koku alma filtrerini seksarıniz.

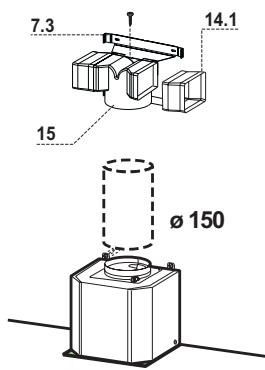

FILTRE VERSIYONUNDA BAGLANTILAR

Rakor Uzantilarimi 14.1 diger rakora takimiz 15.
- Soketi 15 destek mesnedine 7.3 yerleşirin ve bir vida ile sabitleyin.
Rakor uzantilari cikisimin 14.1 hem dikey hem yatay planda baca agizlarina denk gelmesine dikkat ediniz.
- Rakoru 15 montörün/seceçigi sert yada esnek 150mm capinda bir boru ile davlumbaz góvdesi Cíkşina baglayiniz.
- Aktif karbonlu koku filtresinin mevcut oldugundan emin olunuz.

ELEKTRIK BAGLANTISI

• Davlumbazı sebeke cereyanina böglarken aray temas aralı,en az 3 mm對於 gift kutuplu bir elektrik anahtarı koyunuz.
• Yag tutucu filtrleriçikariniz (bakiniz "Bakim" paragrafi) ve besleme kablosu sokitinin aspirator prizine iyice takilmş oludgundan emin olunuz.

Bacanin montaji

Ust baca

• Iki yan kenari haficce aciniz, bunlari braketlerin 7.2.1 arkasina geçiriniz ve tam dayanana kadar tekrar kapatiniz.
• Cihaz donaniminda verilen 4 adet vidayla 12c (2,9 x 9,5) yan tarafarindan braketlere sabitleyiniz.
  Rakor uzantilarinin cikisin baca aigizlarina denk gelmesine dikkat ediniz.

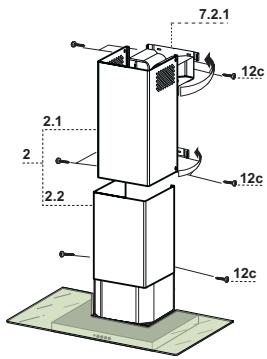

Alt baca

• Bacanin iki yan kenarini hafifge aqiniz, Üst baca ile duvar arasinaGPCirip tam dayanana kadar kapatiniz.
• Cihaz donaniminda verilen 2 adet vidayla 12c (2,9 x 9,5) alt tarafini davlumbaz govdesine sabitleyiniz.

Kumanda Tablosu

TUŞ	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru çalıştırı.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru çalıştırı.
T3 Hz	Sabit	Hafıçe BASISınca, üçuncü yüzda motoru çalıştırı.
L Işık		Işık tesisatkı牢固树立 rapportkapatır.

Dikkat: T1 tusu daima ilk hizdan gezerek motoru durdurur.

Yag tutucu filtrreler

METALIK YAG TUTUCU FILTRELERIN TEMIZLENMESI

• Bu filtrer bulasik makinasinda da yikanabilir ve normal kulanildiklarinda iki ayda bir, yogun kullanim halinde isaha sikca yikanmaları gereklidir.
• Filtrleri, grubun arka tarafindan itirerek veayoanda asaig doogrue cekerek tek tek cikariniz.
• Filtreleri yikarken eigip katlamayiniz, tekrar monte etmeden once de kurutunuz.
• Monte ederken kulpun görünen dɪs tarafadoğan gelmesine dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTIF KARBONLU KOKU FILTRESININ DEGIStIRILMESI

• Yíkanabilir ya da rejenere edilebilar niterikte degildir, normalde en az 4 ayda bir, yogun kullanında ise daha seksadehyişistirilir.
  Metalik Yag Filtrelerini cikarimiz.
• Doymus durumdaki Aktif Karbonlu Koku Filtresini kanceları serbest birakarak Çiçarinuz.
• Yeni filtreyi yuvasina takiniz.
• Metalik Yag Filtrelerini tekrar monte ediniz.

Aydinlatma

AMPULLERIN DEGISTIRILMESI

40 W akkor lambalar

• Metalik yag tutucu filtrreleri seksarimiz.
• Ampulleri gesetip cikariniz ve ayni özellilere sahip yenile rilye degistiriniz.
  Metalik yag tutucu filtreleri tekrar takiniz.
