KULLANIM KILAVUZU Bolero Flux Ict 388000 A CECOTEC

Güvenlik talimatları 37

ÍNDICE

1. Parçalar ve bileşenler 104
2. Kullanmadan önce 104
3. Kurulum 104
4. Kullanım 105
5. Temizlik ve bakım 105
6. Sorun Giderme 106
7. Teknik bilgiler 107
8. Elektrikli ve elektronik ekipmanların geri dönüşümü 109
9. Garanti ve Teknik servis 109
10. Telif Hakları 109

NOTA

02905 - Bolero Flux ICT 388000 Inox A++ 02906 - Bolero Flux ICT 388000 Black A++

TR • Bu kılavuzdaki kodlama geneldir ve cihazın tüm kod varyantları için geçerlidir.

GÜVENLİK TALİMATLARI

Ürünü kullanmadan önce aşağıdaki talimatları dikkatlice okuyun.

Ürün. Bu kılavuzu ileride referans olarak kullanmak veya yeni kullanıcılar için saklayın.

• Bu cihaz, 8 yaş ve üzeri çocuklar, fiziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyim ve bilgi eksikliği olan kişiler tarafından, cihazın güvenli bir şekilde kullanılmasına ilişkin gözetim veya yönergelerle desteklendikleri ve ilgili tehlikeleri anladıkları takdirde kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve bakım, gözetim olmadan çocuklar tarafından yapılmamalıdır.
• Bu cihaz sadece evde kullanım için tasarlanmıştır. Barlarda, restoranlarda, çiftliklerde, otellerde, motellerde ve ofislerde kullanıma uygun değildir.
• Kurulumdan sonra cihazın güç kaynağıyla bağlantısı kesilmelidir.
• Hava tahliyesi standartlarına uyulmalıdır.
• Asla yapılmaması gerekenler:

I. Davlumbazı ağ filtre olmadan veya filtre aşırı kirli veya yağlıysa kullanmaya çalışmayın!
II. Davlumbazı yüksek seviyede mangallı bir ocağın üzerine monte etmeyin.
III. Aşırı ısınan katı veya sıvı yağlar alev alabileceğinden, kullanım sırasında tavaları gözetimsiz bırakmayın.

• Davlumbazda yağ birikmesi yangın tehlikesine neden olabilir. Cihazı bu kılavuzdaki talimatlara göre temizleyin.
• Cihazı temizlerken çok dikkatli olun. Yanma ve/veya kesilme riski olduğundan, cihazı temizlerken çok dikkatli olun. Eldiven kullanılmasını tavsiye ederiz.

• Davlumbazın altında asla açık alev bırakmayın.

• Davlumbaz hasar görmüşse kullanılmamalıdır.

• Davlumbaz ve elektrikle çalışmayan diğer cihazlar aynı anda çalışırken, odadaki negatif basınç 4 Pa'yı (4 x 10-5 bar) aşmamalıdır.
• Önemli! Kurulum ve bakım sırasında daima elektrik bağlantısını kesin.
• Davlumbaz, montaj talimatlarına ve tüm ölçülere uygun olarak monte edilmelidir.
• Tüm montaj işleri yetkili bir kişi veya nitelikli bir elektrikçi tarafından yapılmalıdır.
• Ambalaj malzemesini dikkatlice imha edin. Çocuklar bu cihaza karşı savunmasızdır.
• Özellikle kurulum ve temizlik sırasında davlumbazın içindeki keskin kenarlara dikkat edin.
• Tahliye borsunun 90 dereceden fazla kıvrımlara sahip olmadığından emin olun, çünkü bu davlumbazın verimliliğini azaltacaktır.
• Dikkat: Vidaların veya sabitleme cihazının bu talimatlara uygun olarak takılmaması elektriksel tehlikelere neden olabilir.
• Dikkat: Elektrik bağlantı uçlarına erişmeden önce, tüm güç kaynağı devrelerinin bağlantısı kesilmelidir.
• Davlumbaz, gaz veya diğer yakıt yakan cihazlarla aynı anda kullanıldığında odanın yeterli şekilde havalandırılması gerekir.
• DİKKAT: Cihaz ve erişilebilir parçaları çalışma sırasında ısınabilir. Erişilebilir parçalara dokunmamaya dikkat edin. 8 yaşından küçük çocuklar sürekli gözetim altında olmadıkça uzak tutulmalıdır.
• Mevcut yerel hava tahliye yönetmeliklerine uygun olmalıdır.
• Güvenlik nedeniyle, yalnızca birlikte verilen sabitleme veya montaj vidalarını (varsa, modele bağlı olarak) veya bu

kullanım kılavuzunda önerilenlerle aynı boyutta vidaları kullanın.

- Buharlı temizleyici kullanmayın.

- Bir yangını ASLA suyla söndürmeye çalışmayın, cihazı kapatın ve ardından alevi örneğin bir yangın battaniyesi veya yangın örtüsü ile örtün.

- Asla uzatma kabloları, çoklu soket bağlantıları veya harici zamanlayıcı bağlantı parçaları kullanmayın.

- Kablo hasar görmüşse, bir tehlikeyi önlemek için Cecotec Teknik destek Servisi veya benzer şekilde yetkili teknisyenler tarafından değiştirilmelidir.

- Elektrik kaynağı kablosu hasarlıysa, hasar görmüşse veya kesilmişse cihaz çalıştırılmamalıdır.

- Cihaz çalışmayı durdurursa veya anormal şekilde arızalanırsa, elektrik bağlantısını kesin ve Cecotec Teknik Destek ile iletişime geçin.

- Cecotec, bu kullanım kılavuzunda yer alan kurulum ve/veya kullanma talimatlarına uyulmaması sonucunda meydana gelen herhangi bir hasar veya yaralanma için tüm sorumluluğu reddeder.

- Davlumbaz, gaz veya diğer yakıtlarla çalışan cihazlarla aynı anda kullanıldığında odanın yeterli şekilde havalandırılması sağlanmalıdır.

- Temizlik talimatlara göre yapılmazsa yangın riski vardır.

- Davlumbazın altında ateş yakmayın.

- DİKKAT: Erişilebilir parçalar pişirme aletleri ile kullanıldığında ısınabilir.

- Hava, gaz veya diğer yakıtlarla çalışan cihazlardan çıkan dumanları tahliye etmek için kullanılmamalıdır.

- Tezgah üzerindeki pişirme gereçlerinin bırakıldığı yüzey ile davlumbazın en alt kısmı arasındaki minimum mesafe (davlumbaz bir gazlı cihazın üzerine yerleştirildiğinde) en

az 65 cm olmalıdır. Gazlı ocağın montaj talimatlarında daha uzak bir mesafe belirtilmişse, bu dikkate alınmalıdır. 65 cm'lik mesafe bunlar için azaltılabilir:

• Davlumbazların yanıcı olmayan kısımları.
• Emniyetli ekstra düşük voltajda çalışan parçalar (bu parçaların deforme olmaları halinde gerilim altındaki parçalara erişim sağlamamaları koşuluyla).
• Hava tahliyesi standartlarına uyulmalıdır.

1. PIEZAS Y COMPONENTES

Fig. 1

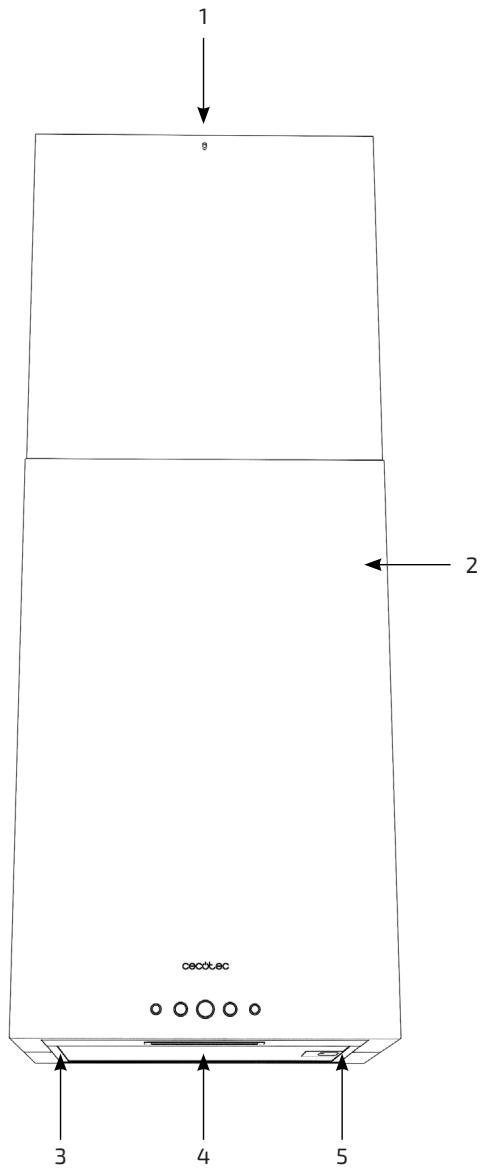

1. PARÇALAR VE BİLEŞENLER

Şema 1

1. Havalandırma çıkış kanalı
2. Davlumbaz gövdesi
3. Lamba 1
4. Filtre
5. Lamba 2

NOT:

Bu kılavuzdaki grafikler şematik gösterimlerdir ve cihazla tam olarak eşleşmeyebilir.

2. KULLANMADAN ÖNCE

• Bu cihaz, taşıma sırasında korunması için tasarlanmış bir ambalaj içerisinde paketlenmiştir. Cihazı ve tüm malzemeleri ambalajından çıkarın İleride taşımanız gerektiğinde cihazın zarar görmesini önlemek için orijinal kutuyu ve diğer ambalajları güvenli bir yerde saklayabilirsiniz. Orijinal ambalajı atmak isterseniz, tüm öğeleri doğru şekilde geri dönüşüm kutusuna attığınızdan emin olun.
• Tüm parçaların ve bileşenlerin içinde ve sağlam olduğundan emin olun. Herhangi bir parçanın eksik veya kırık olması durumunda, lütfen resmi Cecotec Teknik Servisi ile derhal iletişime geçin.
• Yardım talep etmeniz durumunda ekipmanınızın doğru bir şekilde izlenebilirliğini sağlamak için ürünün seri numarasını çıkarmayın.

Paket içeriği

• Davlumbaz
• Kurulum kiti
• Kullanma kılavuzu
• 2 karbon filtre ∅176

3. KURULUM

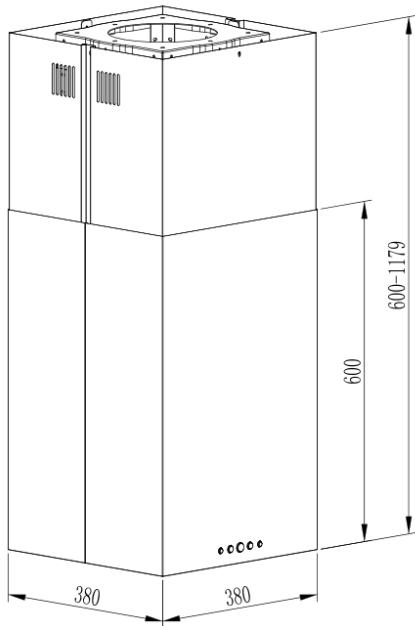

Şekil 2>de davlumbazın montajı için gerekli boyutlar gösterilmektedir.

1. Sabitleme parçasını şekil 3'te gösterildiği gibi uygun konuma sabitleyin ve kurulumun güvenliğini kontrol edin. Şekil 4'te deliklerin boyutlarını görebilirsiniz.
2. Uygun yüksekliği ayarlayın ve kelepçeleri sabitleyin. Şema. 5

3. Kelepçeleri davlumbazın iç tarafından deliklere yerleştirin ve vidalarla sabitleyin. Uzatma borusunu hava çıkışına bağlayın. Şema. 6

4. İç bacayı dış bacanın içine yerleştirin.

5. Braketleri armatür üzerine takın. Uzatma borusunu sabitleme parçasından dışarı doğru uzatın. Şekil.7
6. İç bacayı sabitleme parçasına takın. Şema 8

4. KULLANIM

Açma/Kapama düğmesi: Bu düğmeye basın, sesli uyarı duyulacak, gösterge maviye ecek ve davlumbazın bekleme durumuna geçtiğini gösterecektir, tekrar basın, sesli uyarı ulacak ve kapanacaktır.

Arttirma düğmesi: Davlumbaz bekleme durumundayken bu düğmeye basın, sesli uyarı lacak, gösterge maviye dönecek, davlumbaz 1. seviyede çalışacaktır. Bu düğmeye herinızda, davlumbaz bir sonraki döngüyü takiben seviye olarak artacaktır:

Seviye 1 (düşük) → seviye 2 (orta) → seviye 3 (yüksek) → seviye 4 (artırma) → dur → seviye 1 (düşük) → seviye 2 (orta) → seviye 3 (yüksek) → seviye 4 (artırma).

Azaltma düğmesi Davlumbaz bekleme modundayken bu düğmeye basın, sesli uyarı

duyulacak, gösterge maviye dönecek ve davlumbaz 4. seviyede (boost) çalışacaktır. Her basısta, davlumbaz bir sonraki döngüyü takiben bir seviye azalacaktır:

Seviye 4 (boost) → seviye 3 (yüksek) → seviye 2 (orta) → seviye 1 (düşük) → durdur → seviye 4 (boost) → seviye 3 (yüksek) → seviye 2 (orta) → seviye 1 (düşük).

Seviye 4 (boost) itici hızdır, hız 4'ün çalışma süresi 5 dakikadır, 5 dakika sonra seviye 3'e dönecektir.

Delay düğmesi: Davlumbaz çalışırken, zamanlayıcı simgesine basın, ardından cihaz bip

sesi çıkaracak ve gösterge maviye dönecektir, bu, davlumbazın gecikmeli bitiş işlevine girdiği anlamına gelir. Bu işlem 3 dakika sürecektir. 3 dakika sonra davlumbaz kapanacaktır.

Işık simgesi: Işık simgesine bastığınızda cihaz bip sesi çıkaracak, ardından gösterge

maviye dönecek ve ışık yanacak, simgeye tekrar bastığınızda ışık kapanacaktır.

5. TEMİZLİK VE BAKIM

• Davlumbazı temizlemeden veya bakımını yapmadan önce daima güç kaynağını kapatın.
• Davlumbazın dış yüzeyinin zamanla yıpranmasını önlemek için, davlumbazın her iki ayda bir sıcak su ve aşındırıcı olmayan bir deterjanla temizlenmesi önerilir.
• Aşındırıcı deterjanlar kullanmayın. Aksi takdirde dış yüzeyi zarar görebilir.

TÜRKÇE

• Su cihaza zarar verebileceğinden, motoru ve diğer parçaları sudan uzak tutun.
• Karbon filtre ısiya maruz bırakılmamalıdır.

Alüminyum filtrelerin temizlenmesi

Alüminyum filtrelerdeki yağı temizlemek için aşındırıcı deterjanlar kullanmayın. Alüminyum filtrelerin düzenli olarak temizlenmesi cihazın ömrünü uzatacak ve düzgün çalışmasını sağlayacaktır. Aşağıdaki temizleme yöntemlerinden birini kullanın:

Temizlik yöntemi 1:

Alüminyum filtreleri sıcak suya (40–50 °C) daldırın, deterjan ekleyin ve 2 ila 3 dakika bekletin. Kendinizi eldivenlerle koruyun ve filtreleri yumuşak bir fırça veya ovma süngeri ile temizleyin. Filtreler çok hassas olduğundan ve kolayca zarar görebileceğinden çok fazla kuvvet uygulamayın.

Temizlik yöntemi 2:

Dilerseniz filtreleri bulaşik makinesinde yaklaşık 60 °C sıcaklıkta da yıkayabilirsiniz.

Karbon filtre

Bu filtre türü aktif karbon içerir ve havayı temizler ve yemek kokularını çeker. Aktif karbon bir süre sonra doymuş hale gelir ve bu da filtrenin emiş kapasitesini azaltır. Karbon filtre hiçbir şekilde yıkanamaz veya temizlenemez.

Davlumbaz düzenli olarak kullanıldığında, aktif karbon filtre 2-3 ayda bir değiştirilmelidir. Daha sık kızartma yapıyorsanız bu aralığı kısaltın.

1. Alüminyum filtreleri çıkarın. Şema. 10
2. Karbon filtreler motorun her iki tarafından bulunur. Filtreleri yerlerine sıkıca oturana kadar çevirin. Şema. 11
3. Karbon filtreyi değiştirmek için işlemi ters sırayla yapın.

6. SORUN GİDERME

Problem	Sebep	Çözüm
Gösterge yanıyor, ancak motor çalışmıyor.	Davlumbaz tikalı	Davlumbazı tıkayan nesneyi çıkarın.
	Kondansatör hasarlı	Kondansatörü değiştirin
	Motor sıkışmış veya yuvası hasar görmüş	Motoru değiştirin
	Motor yanmış veya kötü koku yayıyor	Motoru değiştirin
Ne ışık ne de motor çalışıyor	Yukarıdakilere ek olarak aşağıdakikeri de kontrol edin:
	Ampul patlamış	Ampulü değiştirin
	Elektrik kablosu gevşek	Kabloları bağlantı şemasına göre bağlayın
Yağ sızıntısı	Tek yönlü valf ve havalandırma girişi düzgün şekilde kapatılmamış.	Tek yönlü valfi çıkarın ve sızdırmazlık maddesi ile kapatın.
Davlumbaz titriyor	Fan hasarlıdır ve davlumbazın hava çıkarırken titreşmesine neden olur.	Fanı değiştirin
	Motor güvenli bir şekilde sabitlenmemiş	Motoru doğru şekilde sabitleyin
	Davlumbaz güvenli bir şekilde sabitlenmemiş	Davlumbaz güvenli bir şekilde sabitleyin.
Davlumbaz yeterince çekmiyor	Davlumbaz ile pişirme zemini arasındaki mesafe çok büyük.	Mesafeyi yeniden ayarlayın
	Açık kapılar veya açık pencereler nedeniyle çok fazla havalandırma olması	Davlumbazın yerini değiştirin ve yeniden takın.
Davlumbaz eğik	Sabitleme vidaları düzgün sıkılmamış	Davlumbazı yatay olarak yeniden yerleştirin ve vidaları sıkın.
	Plastik tapalar düzgün sıkılmamış.	Kaputu yatay konumda yeniden konumlandırın ve kelepçeleri sıkın.

7. TEKNİK BİLGİLER

Ürün referansı 02905 / 02906

Ürün: Bolero Flux ICT 388000 Inox A++ / Bolero Flux ICT 388000 Black A++

Tüm teknik bilgiler Avrupa Enerji Etiketlemesi Ürün Kaydı'nın (EPREL) kamuya açık web sitesinde mevcuttur:

eprel.ec.europa.eu/screen/home

(AB) 65/2014 sayılı Tüzük

2010/30/EU sayılı Direktif

Minimal gerilim 220 - 240 V

Nominal frekans: 50 Hz

Toplam güç: 213 W

Motor: 210 W

Hava akış hızı: 800 m³/h

Lamba: 2 x 1,5 W

Lamba tipi: dikdörtgen LED ışık

Lamba ölçüleri: (75 x 32) mm

ILCOS Kod D: DBL-1.5-S-75/32

	Sembol	Değer	Üniteler
Model tanımlama		02905 / 02906
Yıllık enerji tüketimi	AECDavlumbaz	42.2	kWh/a
Geçici artış faktörü	f	0.6
Akış dinamigi verimliliği	FDEdavlumbaz	38.9
Enerji Verimliliği Endeksi	EEIdavlumbaz	36.3
Maksimum verimlilik noktasında ölçülen hava akışı	QBEP	419.9	m3/h
Maksimum verimlilik noktasında ölçülen hava basıncı	PBEP	601	Pa
Maksimum hava akışı	Qmáx	En yüksek ayar 587,8	m3/h
		En düşük ayar 232,6
Maksimum verimlilik noktasında ölçülen elektrik giriş gücü	WBEP	180.1	W
Aydınlatma sisteminin nominal gücü	WL	3.8	W
Aydınlatma sisteminin ölçülen aydınlığı pişirme yüzeyi	Eortalama	190	lux
Bekleme modunda güç tüketimi	PS	N/A	W
Kapalı modda güç tüketimi	Po	0,36	W
Ses seviyesi (En yüksek ayar)	LWA	65	dB
Ses seviyesi (en düşük ayar)	LWA	47	dB
Gürültü seviyesi (Boost)	LWA	73	dB

Bu ürün A enerji verimliliğine sahip bir ışık kaynağı içerir.

"Kapalı" moddaki güç tüketimi EN 50564:2011 ve 1275/2008/EC ve 801/2013/EC Avrupa yönetmelikleri yönergeleri kullanılarak 0,36 W'tır. Bu amaçla, cihaz herhangi bir işlev gerçekleştirmeden şebekeye bağlanır. Cihazın açma kapatma düğmesi/kontrolörü "kapalı" konumdadır.

Ürün kalitesini artırmak için teknik özellikler önceden haber verilmeksizin değiştirilebilir. Çinde Üretildi | İspanya da Tasarlandı

8. ELEKTRİKLİ VE ELEKTRONİK EKİPMANLARIN GERİ DÖNÜŞÜMÜ

Bu sembol, yürürlükteki yönetmeliklere göre ürünün ve/veya bataryanın evsel atıklardan ayrı olarak atılması gerektiğini belirtir. Bu ürün kullanım ömrünün sonuna ulaştığında, pilleri/akümülatörleri çıkarmalı ve yerel yetkililer tarafından belirlenen bir toplama noktasına götürmelisiniz.

Elektrikli ve elektronik ekipmanların ve/veya pillerin uygun şekilde nasıl

imha edileceğineilişkin ayrıntılı bilgi için tüketiciler yerel yetkililerle iletişime geçmelidir.

Yukarıdaki yönergelere uyulması çevrenin korunmasına yardımcı olacaktır.

9. GARANTI VE TEKNİK SERVİS

Cecotec, ürünün teslimatı sırasında mevcut olan herhangi bir uygunsuzluktan dolayı son kullanıcıya veya tüketiciye karşı yürürlükteki yönetmelikler tarafından belirlenen şartlar, koşullar ve süreler kapsamında sorumlu olacaktır.

Onarımların nitelikli personel tarafından yapılması tavsiye edilir.

Ürünle ilgili bir sorun tespit ederseniz veya herhangi bir sorunuz varsa, lütfen [phone] numaralı telefondan resmi Cecotec Teknik Destek Servisi ile iletişime geçin.

10. TELİF HAKLARI

Bu kılavuzdaki metinlerin fikri mülkiyet hakları CECOTEC INNOVACIONES, S.L.'ye aittir. Bu yayının içeriği, CECOTEC INNOVACIONES, S.L.'nin önceden izni olmadan kısmen veya tamamen çoğaltılamaz, bir erişim sisteminde saklanamaz, herhangi bir yolla (elektronik, mekanik, fotokopi, kayıt veya benzeri) iletilemez veya dağıtılamaz.

Fig./Img./Abb./Afb./Rys.1

Fig./Img./Abb./Afb./Rys. 2
