Ürün Tipi	Davlumbaz
Marka	Siemens
Model	LU10121
Boyutlar (yükseklik x genişlik x derinlik)	Yaklaşık 60 x 90 x 50 cm
Net Ağırlık	Yaklaşık 15 kg
Elektrik Beslemesi	220-240 V, 50 Hz
Motor Gücü	200 W
Aydınlatma	2 adet halojen veya LED ampul (versiyona göre)
Maksimum Ses Seviyesi	65 dB(A)
Maksimum Hava Akışı	Yaklaşık 600 m³/sa
Filtreler	Yıkanabilir metal yağ filtresi + kömür filtresi (isteğe bağlı)
Kumandalar	Mekanik itme butonları
Havalandırma Hızları	3 hız + yoğun
Egzoz veya Devridaim Fonksiyonu	Dış ortama egzoz (kömür kiti ile devridaim mümkün)
Hava Çıkış Çapı	150 mm
Montaj Tipi	Ankastre veya duvar tipi
Enerji Sınıfı	C (AB yönetmeliğine göre)
Yıllık Enerji Tüketimi	Yaklaşık 80 kWh/yıl
Temizlik	Bulaşık makinesinde yıkanabilir yağ filtresi
Bakım	Dış yüzeyleri düzenli olarak yumuşak bir bezle temizleyin
Güvenlik	Aşırı ısınma durumunda otomatik kapanma
Yedek Parçalar	Yağ ve kömür filtreleri çevrimiçi olarak mevcuttur
Onarılabilirlik	Onarılabilirlik endeksi bildirilmemiştir
Garanti	2 yıl (parça ve işçilik)

Sık sorulan sorular - LU10121 SIEMENS

Siemens LU10121 davlumbazın yağ filtresi nasıl temizlenir?

Metal yağ filtresi bulaşık makinesinde 65°C'de veya elde sıcak su ve yağ çözücü ile yıkanabilir. Tekrar takmadan önce tamamen kurumasını bekleyin.

Bu davlumbaz için kömür filtresi gerekli mi?

Yalnızca davlumbazı devridaim modunda (dış ortama egzoz olmadan) kullanıyorsanız. Bu durumda bir kömür filtresi kiti gereklidir ve kullanıma bağlı olarak her 4 ila 6 ayda bir değiştirilmelidir.

Aydınlatma ampulü nasıl değiştirilir?

Difüzörü yerinden çıkarın veya arızalı ampulü tipine göre (halojen veya LED) sökün. Aynı tip ve güçte (maks. 40W) bir ampul kullanın. Müdahaleden önce elektriği kesin.

Önerilen egzoz borusu çapı nedir?

Hava çıkış çapı 150 mm'dir. Optimum egzoz için aynı çapta sert veya esnek bir kanal kullanın.

Yoğun hız nasıl etkinleştirilir?

Yoğun hız butonuna basın (genellikle 'P' veya 'Boost' sembolü ile tanımlanır). Yaklaşık 10 dakika çalışır ve ardından otomatik olarak önceki hıza döner.

Davlumbaz neden ses yapıyor?

Ses, motorun tam hızda çalışmasından, tıkalı bir filtreden veya sağlam olmayan montajdan kaynaklanabilir. Filtreyi temizleyin ve davlumbazın iyi sabitlendiğinden emin olun. Maksimum ses seviyesi yaklaşık 65 dB(A)'dır.

Davlumbaz ada tipi olarak monte edilebilir mi?

Evet, LU10121 bir pişirme adasının üzerine monte edilebilir, ancak tavandan egzoz veya devridaim kiti kullanılması gerekir. Talimatlara göre sağlam bir şekilde sabitleyin.

Önerilen montaj yüksekliği nedir?

Elektrikli ocak üzerinde davlumbazı 65 ila 75 cm, gazlı ocak üzerinde ise 75 ila 85 cm yüksekliğe monte edin. Güvenlik mesafelerine uyun.

Filtre doluluk göstergesi nasıl sıfırlanır?

Bazı modellerde bir uyarı lambası bulunur. Filtreyi temizledikten veya değiştirdikten sonra, ilgili tuşa 3 saniye basılı tutarak göstergeyi kapatın.

Davlumbaz çalışmazsa ne yapmalıyım?

Elektrik beslemesini kontrol edin (sigorta, devre kesici). Prizin çalıştığından emin olun. Hiçbir şey yanmıyorsa, Siemens satış sonrası servisi ile iletişime geçin.

KULLANIM KILAVUZU LU10121 SIEMENS

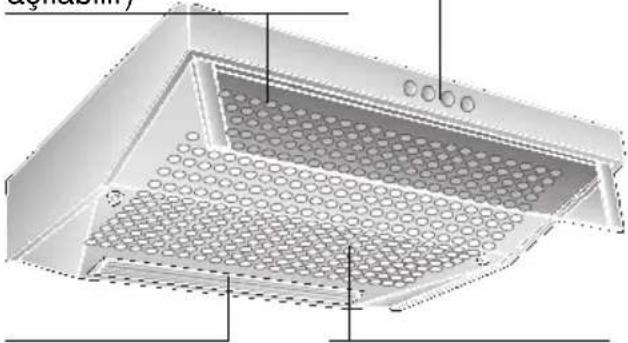

Duman siperi (duman ve buhar emme alanını büyütmek için açılabilir) Işık/ Fan şalteri

□ Aspiratörün fanı, mutfaktaki havayı emer ve yağ filtresinden geçirerek dışarıya atar. □ Yağ filtresi, mutfak havasındaki yağlı maddeleri tutar. □ Mutfak yağ ve kokudan hemen hemen tamamen arındırılmış olur.

Aspiratörün hava çıkış modunda kullanılması ve aynı zamanda bacaya bağlı yakma işlemi (örn. havagazı, akaryakıt veya kömür sobaları, daimi sıcak su cihazları, sıcak su hazırlama cihazları gibi) durumunda, ilgili soba ve yakma cihazlarının yanması için ihtiyacı olan yeterli hava girişi olması sağlanmalıdır.

İlgili soba veya cihazın kurulduğu yerdeki vakum 4 Pa (0,04 mbar) değerini aşmazsa, tehlikesiz bir işletme mümkün olur.

İşletme türleri

Örn. kapılardaki, pencerelerdeki kapatılamayan delikler ve hava giriş/çıkış duvar bağlantıları veya karşılıklı kilit sistemleri gibi başka teknik önlemler veya benzeri donanımlar sayesinde yeni yanma havası girişi sağlanırsa, söz konusu tehlikeli işletme elde edilebilir.

Yeterince hava girişi sağlanmazsa, geri emilen yanma gazlarından dolayı zehirlenme tehlikesi söz konusudur.

Bir hava giriş/çıkış duvar bağlantısı tek başına sınır değere uyulmasına yetmez.

Not: Değerlendirmede daima evin tüm havalandırması dikkate alınmalıdır. Örn. ocak ve gaz ocakları gibi ocakların kullanılmasında bu kural uygulanmaz.

Eğer aspiratör dolaşımlı hava modunda (aktif karbon filtresi ile) kullanılırsa, herhangi bir sınırlama olmadan işletme mümkündür.

Dolaşimli hava modu:

□ Bu fonksiyon için bir aktif karbon filtresi takılmalıdır (filtre ve bakım bölümüne bakınız). Aktif karbon filtresi, özel aksesuar olarak YETKİLİ SATICI üzerinden satın alınabilir. İlgili aksesuar numaralarını bu kullanma kılavuzunun sonunda bulabilirsiniz. □ Aspiratörün fanı, mutfaktaki havayı emer, yağ ve aktif karbon filtresinden geçirir ve temizlenmiş şekilde dışarıya atar. □ Yağ filtresi, mutfak havasındaki yağlı maddeleri tutar. □ Aktif karbon filtresi koku maddelerini tutar.

⚠️ Eğer aspiratöre aktif karbon filtresi takılmazsa, mutfak buhar ve dumanındaki kokuya sebep olan maddelerinin tutulması mümkün değildir.

⚠ Aspiratör atık hava modundan dolaşımlı hava moduna değiştirildiğinde, atık hava deliği kapatılarak, muhtemel bir tehlike önlenmelidir.

Önemli bilgiler:

□ Bu kullanma talimatı birden fazla cihaz modeli için geçerlidir.

Cihazınıza uymayan bazı donanım özellikleri tarif edilmiş olabilir.

□ Bu aspiratör genel güvenlik yönetmeliklerine uygundur.

Muhtemel onarımlar sadece yetkili elemanlar tarafından yapılmalıdır.

Gerektiği gibi yapılmayan onarımlar, kullanıcı için önemli tehlikelere sebep olabilir.

⚠️ Cihaz hasarlı ise, çalıştırmayınız.

⚠️ Cihazın bağlantısı ve işletmeye alınması sadece yetkili bir eleman tarafından yapılmalıdır.

⚠️ Eğer bu cihazın bağlantı hattı zarar görürse, herhangi bir tehlike oluşmasını önlemek için, bu hat cihaz üreticisi veya yetkili servis tarafından ya da aynı yetki ve olanaklara sahip başka bir uzman eleman tarafından değiştirilmelidir.

⚠️ Cihazın ambalaj malzemesi gerektiği şekilde giderilmelidir (montaj talimatına bakınız).

⚠ Bu aspiratör ticari kullanım için değil, evde kullanılmak için üretilmiştir.

⚠ Aspiratörü ancak lambaları (ampulleri) takılı şekilde çalıştırınız.

⚠️ Bozuk ampuller, çalışır durumdaki diğer ampullerin aşırı yüklenmesinin önlenmesi için derhal değiştirilmelidir.

⚠ Aspiratör hiçbir zaman yağ filtresi olmadan çalıştırılmamalıdır.

⚠️ Aşırı ısınan katı veya sıvı yağlar çok çabuk alevlenebilir.

Bunun için, örn. patates kızartması gibi katı ve sıvı yağlar ile besin hazırlarken ocağın başından ayrılmayınız.

⚠ Aspiratörün altında alevlenen besinler hazırlamayınız.

Yükselen alevlerden dolayı yağ filtresinin yanma tehlikesi söz konusudur.

☐ Yeni cihazı kullanmadan önce, lütfen kullanma talimatını itinayla okuyunuz. Kullanma talimatında kendi güvenliğiniz, cihazın kullanımı ve bakımı ile ilgili önemli bilgiler bulunmaktadır.

□ Kullanma ve montaj talimatını, cihazı sonradan başka birine vereceğiniz veya satacağınız zaman yeni sahibine vermek üzere itinayla saklayınız.

Ocakların üzerinde daima uygun kaplar olmalıdır.

Aspiratörün katı yakıt maddesi (kömür, odun ve benzeri) yakılan ocak veya sobalar üzerinde kullanılmasına sadece belli durumlarda izin verilir (montaj talimatına bakınız).

Gaz bekleri / Gazlı ocaklar

Gaz beklerinin hepsini uzun bir süre (azam. 15 dakika) aynı anda en yüksek ısı ayarı ile çalıştırmayınız, aksi halde, cihazın dış yüzeyine dokunuluca yanma tehlikesi söz konusudur ya da aspiratör zarar görebilir. Aspiratörün bir gaz ocağı üzerine kurulup çalıştırılması halinde, eğer üç veya daha fazla gaz ocağı aynı anda açılırsa, aspiratör azami güç kademesinde çalıştırılmalıdır.

Aspiratörün kullanımı

⚠️ Mutfaktaki kötü hava en etkili şu şekilde giderilir:

□ Aspiratör pişirme işlemine başlanılırken açılmalıdır. □ Aspiratör ancak pişirme işlemi sona erdikten birkaç dakika sonra kapatılmalıdır.

Aydınlatma		Fan kademeleri
Kapalı	0	1	Zayıf
Açık	1	0	Kapalı Güçlü

Aydınlatma Fan kademeleri

Aydınlatma Fan kademeleri Açık / Kapalı Yoğun kademesi

Filtre ve bakım

Mutfakta oluşan duman ve buharın içerdiği yağlı maddeleri tutmak için, farklı yağ filtreleri kullanılır.

Tabaka pamuk yağ filtresi:

Filtre tabakası, zor tutuşan malzemeden oluşmaktadır.

Dikkat:

Filtrenin yağlı madde artıkları ile dolması ile, tutuşma özelliği de artar ve aspiratörün fonksiyonu etkilenebilir.

Önemli:

Tabaka pamuk yağ filtresi zamanında değiştirilerek, kızgın yağ içinde kızartma yapılırken veya tava içinde kızartma yapılırken oluşan ısı yoğunlaşmasından kaynaklanabilecek yangın tehlikesi önlenir.

Tabaka pamuk yağ filtresinin değiştirilmesi:

☐ Normal kullanımda (günde 1-2 saat), tabaka pamuk yağ filtresi 8-10 hafta sonra değiştirilmelidir. Üzerine renkli baskı uygulanmış tabaka pamuk yağ filtresi, en geç renkli baskı akınca değiştirilmelidir. □ Sadece orijinal filtre kullanılmalıdır. Böylelikle güvenlik yönetmeliklerine uyulmuş ve en iyi işlev sağlanmış olur.

Eski tabaka pamuk yağ filtresinin giderilmesi:

□ Tabaka pamuk yağ filtreleri zararlı madde içermez. Bu filtreler biyolojik gübre olarak muhafaza edilebilir ve biyolojik çöp olarak giderilebilir.

Filtre ve bakım

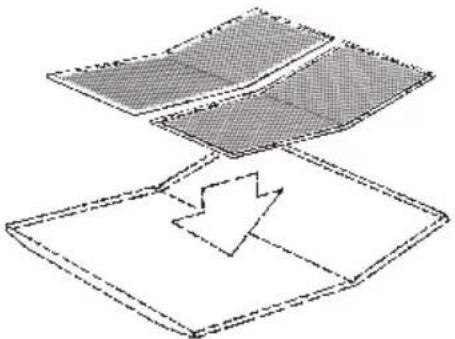

Tabaka pamuk yağ filtresinin sökülmesi ve takılması:

1. Filtre izgarasında sol ve sağ taraftaki kilit düzenine basınız.

1. Filtre izgarasını çıkarınız.

1. Tel izgarayı çıkarınız ve dolmuş filtre tabakasını alınız.

1. Filtre izgarasını temizleyiniz ve yeni filtre tabakasını takınız.
2. Filtre tabakasını tel izgara ile sıkıştırıp sabitleyiniz.
3. Filtre izgarasını yeniden takınız.

⚠️ Kilit düzeni sol ve sağ tarafta yerine oturmalıdır.

Metal yağ filtresi:

Filtre tabakaları yanmayan malzemeden oluşmaktadır.

Dikkat:

Filtrenin yağ artıkları ile gittikçe dolması ile, alevlenme özelliği de artar ve aspiratörün fonksiyonu etkilenebilir.

Önemli:

Metal yağ filtresi zamanında temizlenerek, kızgın yağ içinde kızartma yapılırken veya tava içinde kızartma yapılırken oluşan ısı yoğunlaşmasından kaynaklanabilecek yangın tehlikesi önlenir.

Metal yağ filtrelerinin temizlenmesi:

☐ Normal işletmede (günde 1 – 2 saat), metal yağ filtreleri 8 – 10 hafta sonra temizlenmelidir. □ Temizleme işlemi bulaşık makinesinde yapılabilir. Bu esnada filtrelerde hafif renk değişmesi olabilir. □ Filtre bol bir şekilde bulaşık makinesine yerleştirilmelidir. Sıkıştırılmamalıdır.

Önemli:

Çok dolmuş metal yağ filtreleri başka bulaşıklar ile birlikte yıkamayınız.

□ Elden temizleme durumunda, yağ filtreleri sıcak deterjanlı su içinde yumuşatılmalıdır. Ardından fırçalanmalı, iyice durulanmalı ve suyunun akması beklenmelidir.

Filtre ve bakım

Metal yağ filtrelerinin sökülmesi ve takılması (tabaka pamuk yağ filtresine bakınız):

1. Filtre ızgarasını ve filtre tabakalarını temizleyiniz.
2. Temizlenmiş filtre tabakalarını yine yerlerine yerleştiriniz ve tel ızgara ile sıkıştırıp sabitleyiniz. Orta kısımda hava boşluğu oluşmamasına dikkat ediniz.

Dolaşımlı hava modunda koku maddelerinin tutulması için kullanılır.

(Takma ve sökme işlemi için, tabaka pamuk yağ filtresine bakınız)

1. Cıvataları sokup, kelebek somunlardan ve kovanlardan geçiriniz; cıvataları sol ve sağ tarafta çevirerek ara tabana vidalayınız (sadece ilk montajda gereklidir). Cıvatalar, kelebek somunlar ve kovanlar aktif karbon filtresine ilave edilmiştir.
2. Tornavida veya benzeri bir alet ile, kasadaki iki dili bastırarak içeriye doğru bükünüz (sadece ilk montajda gereklidir).

1. Aktif karbon filtresini arka tarafa yerleştiriniz, yukarıya doğru kaldırınız ve sol ve sağ taraftan kelebek somunlar ile sabitleyiniz.

⚠️ Aktif karbon filtresindeki sol ve sağ dil 50 cm genişlikte aspiratör için katlanmıştır. 60 cm ve 90 cm genişlikteki aspiratörler için açılmaları gerekir.

Aktif karbon filtresinin değiştirilmesi:

☐ Normal işletmede (günde 1 – 2 saat), aktif karbon filtreleri yılda 1 kez değiştirilmelidir. □ Aktif karbon filtresi YETKİLİ SATICILAR üzerinden alınabilir (özel aksesuarlar bölümüne bakınız). □ Sadece orijinal filtreler kullanılmalıdır. Bu sayede, mümkün olana en iyi işlev sağlanır.

Eski aktif karbon filtresinin giderilmesi:

□ Aktif karbon filtreleri zararlı madde içermez. Bu filtreler normal çöp gibi giderilebilir.

Temizlenmesi ve bakımı

Elektrik fişini çekip prizden çıkararak veya ilgili sigortayı kapatarak, aspiratörün elektriğini kesiniz.

□ Yağ filtrelerini temizlerken, ulaşılabilen mahfaza parçalarındaki yağ tortularını temizleyiniz. Böylelikle yangın tehlikesi önlenmiş olur ve işlevin en iyi şekilde kalması sağlanır. □ Aspiratörü temizlemek için sıcak deterjanlı su veya keskin olmayan bir pencere temizleme maddesi kullanınız. □ Kurumuş pislikleri kazıyıp çıkarmayınız, nemli bir bez ile yumuşatınız. □ Ovalama gerektiren madde veya çizebilecek süngerler kullanmayınız. □ Bilgi: Plastik yüzeyler için alkol (ispirto) kullanmayınız; mat yüzeyler oluşmasına sebep olabilir. Dikkat! Mutfağı yeterince havalandırınız, açık ateş olmamasına dikkat ediniz.

⚠ Kumanda tuşlarını sadece keskin olmayan bir deterjanlı su ve yumuşak, nemli bir bez ile temizleyiniz. Kumanda tuşları için paslanmaz çelik temizleme maddeleri kullanmayınız.

Paslanmaz çelik yüzeyler:

□ Keskin olmayan, ovalama gerektirmeyen bir paslanmaz çelik temizleme maddesi kullanınız.

□ Sadece taşlama izleri yönünde temizleyiniz.

⚠ Paslanmaz çelik yüzeyleri, çizebilecek süngerler ve kum, soda, asit veya klor ihtiva eden temizleme maddeleri ile temizlemeyiniz.

Alüminyum, boyalı ve plastik yüzeyler:

□ Yumuşak ve tiftiklenmeyen bir pencere bezi veya mikro elyaf bez kullanınız. □ Kuru bez kullanmayınız. □ Keskin olmayan bir pencere temizleme maddesi kullanınız. □ Tesirli, asit veya lavga ihtiva eden temizleme maddeleri kullanmayınız. □ Ovalama gerektiren maddeler kullanmayınız.

Lambaların değiştirilmesi

1. Aspiratörü kapatınız ve elektrik fişini çekip prizden çıkararak veya ilgili sigortayı kapatarak, aspiratörün elektrik bağlantısını kesiniz.
2. Yağ filtrelerini çıkarınız (filtre ve bakım bölümüne bakınız).
3. Lambayı değiştiriniz (bilinen uygun ampuller, azm. 40 Watt, E 14 soket).

1. Yağ filtrelerini tekrar takınız.
2. Elektrik fişini prize takınız veya ilgili sigortayı açarak, aspiratörün elektrik bağlantısını yeniden açınız.

Arızalar

Herhangi bir sorunuz varsa veya bir arıza durumunda, yetkili servisi arayınız. (Yetkili servis merkezleri listesine bakınız).

Yetkili servisi arayınca şu bilgileri bildiriniz:

E-Nr.

FD

Bu numaraları yukarıdaki kutu içine yazınız. Numaralar, yağ filtresi çıkarıldıktan sonra aspiratörün iç kısmındaki tip levhası veya tip etiketi üzerindedir.

Önemli bilgiler

⚠️ Eski cihazlar değersiz çöp değildir. Çevre dostu giderme yöntemi ile değerli hammaddeler tekrar kazanılabilir. Eski cihazı gidermeden önce, eski cihazı kullanılamaz hale getiriniz.

⚠️ Yeni cihazınız size sevk edilirken ambalajı sayesinde korunmuştur. Kullanılmış olan tüm malzemeler çevreye zarar vermeyen türdendir ve tekrar değerlendirilebilir. Lütfen siz de yardımcı olup, ambalajın çevreyi kirletmeyecek şekilde giderilmesini sağlayınız.

Güncel giderme yolları hakkında bilgi almak için lütfen yetkili satıcınıza veya belediye idarenize başvurunuz.

⚠ Aspiratör atık hava ve dolaşımlı hava modu için kullanılabilir.

⚠ Aspiratörü daima ocağı ortalayarak monte ediniz.

⚠️ Elektrikli ocak ile aspiratörün alt kenarı arasındaki asgari mesafe 650 mm, Res. 1.

⚠️ Yangın tehlikesi (örn. uçuşan kıvılcım) söz konusu olan, katı yanıcı madde kullanılan ocak veya sobalar üzerinde aspiratör ancak ilgili ocak veya soba üzerinde kapalı ve sökülemeyen bir kapak olması ve yerel yönetmeliklere uyulması şartı ile kullanılabilir. Bu sınırlama gaz bekleri ve gaz ocakları için geçerli değildir.

⚠️ Aspiratör ile ocak arasındaki mesafe ne kadar az olursa, yükselen su buharından dolayı aspiratörün alt tarafından su damlacıkları oluşma ihtimali de o kadar fazladır.

Gaz bekli cihazlar için ek bilgiler:

⚠️ Gazlı ocakların montajında yerel kanuni yönetmeliklere (örn. Almanya'da: Gaz kurulumu teknik kuralları TRG!) dikkat edilmelidir.

⚠️ Geçerli olan ilgili montaj kurallarına ve gazlı cihaz üreticisinin montaj bilgilerine dikkat edilmelidir.

⚠️ Aspiratörün kurulacağı yerde sadece bir tarafta bir yüksek dolap veya duvar olabilir. Mesafe asg. 50 mm olmalıdır.

⚠️ Gazlı ocaklarda, ocağın tencere konulan ızgarasının üst kenarı ile aspiratörün alt kenarı arasındaki asgari mesafe: 650 mm, Res. 1.

Emniyet tekniği belgesi VDE kontrol ve sertifika enstitüsü tarafından tanzim edilir: VDE Prüf- und Zertifizierungsinstitut Merianstrasse 28 D-63069 Offenbach Tel. [phone]

Montajdan önce

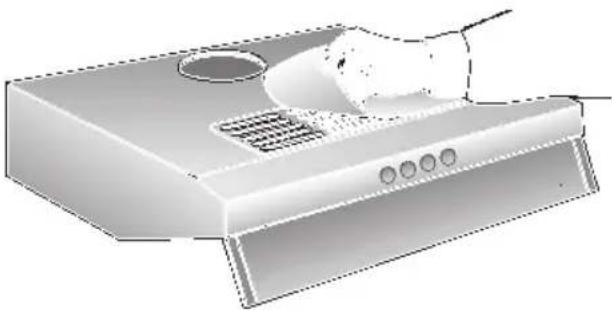

Atık hava modu

Atık hava bir havalandırma bacası üzerinden yukarıya veya doğrudan dışarıya açık alana atılır.

Atık hava ne devrede olan bir duman veya atık gaz bacasına, ne de ocak veya soba kurulmuş olan yerlerin hava çıkışına yarayan bir bacaya aktarılmamalıdır.

Atık havanın dışarı çıkış sağlayan bir sisteme iletilmesinde resmi ve yasal yönetmeliklere (örn. eyalet bina yönetmeliği) dikkat edilmelidir.

Havanın devrede olmayan bir duman veya atık gaz bacasına aktarılması için, yetkili baca kontrol ustasının izni gereklidir.

Aspiratörün hava çıkış modunda kullanılması ve aynı zamanda bacaya bağlı yakma işlemi (örn. havagazı, akaryakıt veya kömür sobaları, daimi sıcak su cihazları, sıcak su hazırlama cihazları gibi) durumunda, ilgili soba ve yakma cihazlarının yanması için ihtiyacı olan yeterli hava girişi olması sağlanmalıdır.

İlgili soba veya cihazın kurulduğu yerdeki vakum 4 Pa (0,04 mbar) değerini aşmazsa, tehlikesiz bir işletme mümkün olur.

Örn. kapılardaki, pencerelerdeki kapatılamayan delikler ve hava giriş/çıkış duvar bağlantıları veya karşılıklı kilit sistemleri gibi başka teknik önlemler veya benzeri donanımlar sayesinde yeni yanma havası girişi sağlanırsa, söz konusu tehlikeli işletme elde edilebilir.

Yeterince hava girişi sağlanmazsa, geri emilen yanma gazlarından dolayı zehirlenme tehlikesi söz konusudur.

Bir hava giriş/çıkış duvar bağlantısı tek başına sınır değere uyulmasına yetmez.

Not: Değerlendirmede daima evin tüm havalandırması dikkate alınmalıdır. Örn. ocak ve gaz ocakları gibi ocakların kullanılmasında bu kural uygulanmaz.

Eğer aspiratör dolaşımlı hava modunda (aktif karbon filtresi ile) kullanılırsa, herhangi bir sınırlama olmadan işletme mümkündür.

Atık hava modunda, eğer atık hava borusunda veya duvardaki baca bağlantısında bir yiğılma kapağı mevcut değilse, aspiratörün bir yiğılma kapağı ile donatılmış olmasına dikkat edilmelidir.

Cihaza bir yiğılma kapağı ilave edilmemişse, yetkili satıcılar üzerinden temin edilebilir (kullanma kılavuzunun özel aksesuarlar bölümüne bakınız).

Atık hava ağzının iç parçasını kesip dışarı çıkarmayınız.

Yığılma kapağının monte edilmesi:

☐ Yığılma kapağının iki küçük ucunu, atık hava ağzındaki deliklere takınız.

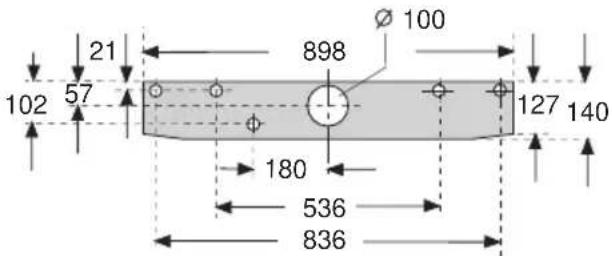

Montajdan önce

Atık hava dış duvardan dışarıya iletilecekse, bir teleskopik duvar kutusu kullanılmalıdır.

Aspiratörün en yüksek randımanı için:

□ Kısa, düzgün yüzeyli atık hava borusu. □ Mümkün olduğu kadar az boru dirseği. □ Mümkün olduğu kadar büyük boru çapı (120 mm çap idealdir) ve büyük boru dirsekleri.

Uzun, kaba yüzeyli atık hava boruları, çok miktarda boru dirseği veya küçük boru çapı kullanılırsa, en yüksek randımandan sapma ve aynı zamanda daha fazla ses, yani gürültü söz konusu olur.

□ Yuvarlak borular Kısa atık hava borusu: İç çap olarak asg. 100 mm tavsiye edilir. Uzun atık hava borusu: İç çap olarak asg. 120 mm tavsiye edilir.

☐ Yassı kanalların, yuvarlak borulara eşdeğerde bir iç kesite sahip olması gerekir.

Keskin veya dik açılı dönüş noktaları olmamalıdır.

φ 100 mm yakl. 78 cm²

□ Bildirilen değerlerden sapan boru çaplarında: Sızdırmaz (conta) şeritler kullanılmalıdır.

□ Atık hava modunda, yeterince temiz hava girmesi sağlanmalıdır.

Atık hava yukarı:

Boru çapı: 100 veya 120 mm

□ Aspiratörün üst tarafından kapağı kırıp açınız. Bunun için, uygun bir alet ile tutturma noktalarına kısaca vurunuz.

⚠️ Fana zarar gelmesini önlemek için, aleti dik tutunuz.

□ Kırıp açtığınız delikten sac kapağı çıkarınız (bu parça çıkarılmazsa, gürültüye ve arızaya sebep olabilir).

□ 120 mm boru çapında, atık hava ağzının iç kısmını kesip çıkarınız.

□ Atık hava ağzını takınız ve sonuna kadar çeviriniz.

Montajdan önce

Atık hava arkaya:

Boru çapı: 100 mm

Aspiratörün arka yüzündeki kapağı kırıp açınız. Bunun için, uygun bir alet ile tutturma noktalarına kısaca vurunuz.

Fana zarar gelmesini önlemek için, aleti dik tutunuz.

Kırıp açtığınız delikten sac kapağı çıkarınız (bu parça çıkarılmazsa, gürültüye ve arızaya sebep olabilir).

2 motorlu model: Plastik parçada delik arkaya doğru açılmalıdır. Bunun için, 3 dilim kesilmeli ve kesilip ayrılmış olan parça dışarı çıkarılmalıdır.

Atık hava ağzının dış kısmını kesip çıkarınız.

Atık hava ağzının iç parçasını takınız ve sonuna kadar çeviriniz.

Dolaşımlı hava modu

Eğer atık hava modu için herhangi bir olanak yoksa, dolaşımlı hava modu için bir aktif karbon filtresi takılmalıdır.

Ek bir aktif karbon filtresinden geçerek temizlenen hava, tekrar aspiratörün kurulu olduğu yere geri verilir.

Aktif karbon filtresinin takılması işlemi için, kullanma kılavuzuna bakınız.

Eğer aspiratör atık hava modundan dolaşımlı hava moduna alınırsa, atık hava deliği kapatılarak, herhangi bir tehlike oluşması önlenmelidir.

Elektrik bağlantısı

Aspiratör sadece yönetmeliklere uygun kurulmuş, toprak hattına sahip bir prize bağlanmalıdır. Toprak hattına sahip priz, aspiratöre mümkün olduğu kadar yakın ve ulaşılabilecek şekilde monte edilmelidir.

□ Toprak hattına sahip priz, kendine ait bir elektrik akım devresine bağlanmalıdır.

Elektrik verileri:

Elektrik ile ilgili veriler, filtre çerçevesi çıkarıldıktan sonra cihazın iç kısmındaki tip levhası veya tip etiketi üzerindedir.

⚠️ Onarım durumlarında genel olarak aspiratörün elektrik beslemesini kesiniz.

Bağlantı hattının uzunluğu: 1,30 m. Sabit bağlantı gerekmesi durumunda:

Aspiratör kesinlikle sadece bağlı bulunduğunuz yetkili elektrik besleme işletmesinde kayıtlı bir elektrikçi tarafından bağlanmalıdır.

Elektrik bağlantısı kurulan tarafta bir ayırma tertibatı öngörülmelidir. Ayırma tertibatı olarak, 3 mm'den daha fazla kontak açıklığı olan ve tüm kutuplar üzerinden kapanan şalterler kabul edilir. LS şalterler ve kontaktörler de bu şalterler grubuna girer.

⚠️ Eğer bu cihazın bağlantı hattı zarar görürse, herhangi bir tehlikeye yer vermemek için, bu hat üretici veya yetkili servisi veya benzeri kalitede bir kişi tarafından değiştirilmelidir.

Bu aspiratör, AB parazitlenmeyi önleme yönetmeliklerine uygundur.

Sabitlenmesi

Duvara sabitlenmesi

50 cm genişlikte aspiratör:

3 civata ile.

Sabitlenmesi

60 cm genişlikte aspiratör: 3 civata ile.

90 cm genişlikte aspiratör: 5 civata ile.

1. Sabitleme delikleri işaretlenmelidir. Ölçüler çizim veya resimlerden alınmalı veya şablon kullanılmalıdır.
2. Delikler 8 mm çapında delinmeli (sol ve sağ) ve dübeller deliklere tamamen duvar hizasına gelinceye kadar bastırılıp sokulmalıdır.
3. Üst civatalar (sol ve sağ), civata kafası duvara yaklaşık 7 mm mesafe kalıncaya kadar vidalanmalıdır.

1. Filtre izgarası sökülmelidir (kullanma kılavuzuna bakınız).
2. Aspiratörü asınız.
3. Alt civata, bir pul takılarak aspiratörün iç tarafından takılarak vidalanmalıdır.

Sabitlenmesi

Üst dolaba sabitleme

50 cm genişliğe sahip aspiratör: 4 civata ile.

60 cm genişliğe sahip aspiratör: 4 civata ile.

90 cm genişliğe sahip aspiratör: 6 civata ile.

1. Sabitleme deliklerinin ölçüleri çizim veya resimlerden alınmalı veya şablon üst dolabın tabanına tutulmalıdır.
2. Sabitleme delikleri çizilerek işaretlenmeli ve bir delme çivisi ile ön delik açılmalıdır.

Yukarı doğru atık hava modunda, atık hava deliği çizilmeli ve kesilip açılmalıdır.

Elektrik kablosunun konumu dikkate alınmalıdır; gerekirse dolap gerektiği şekilde kesilmelidir.

1. Filtre izgarası çıkarılmalıdır (kullanma kılavuzuna bakınız).
2. Aspiratör dolabın tabanına iyice vidalanmalıdır.

Son montaj

Atık hava modu:

Ekteki kapatma folyosu, aspiratörün üst tarafına, hava çıkış izgarası üzerine yapıştırılmalıdır. Bu işlemde yüzeyin temiz olmasına dikkat edilmelidir.

Boru bağlantısı kurulmalıdır.

2 motorlu aspiratörde işletme modunun ayarlanması:

Atık hava modu: Pozisyon 1 Dolaşımlı hava modu: Pozisyon 2 Ayarlama, sol ve sağ tarafta bir tornavida ile yapılır.

Elektrik bağlantısı kurulmalıdır. Filtre izgarası takılmalıdır (kullanma kılavuzuna bakınız).

Ağırlık (kg):

Teknik geliştirmeler çerçevesinde tasarım değişiklikleri yapma hakkı saklıdır.

Notlar

Notlar

	LZ 23000
	60 cm:LZ 1601090 cm:LZ 22010
	LZ 11000
	266657
	084848

Aile Hattı

018 0 5-2223

€ 0,12/dk. DTAG

Siemens Ev Aletleri
