Ürün tipi	Dekoratif davlumbaz
Marka	Elica
Model	Spot H10 ST IX A/120
Renk	Paslanmaz çelik
Genişlik	120 cm
Derinlik	Yaklaşık 50 cm
Yükseklik	Yaklaşık 30 cm (kaset)
Net ağırlık	Yaklaşık 18 kg
Elektrik beslemesi	220-240 V ~ 50 Hz
Maksimum emiş gücü	650 m³/saat (tahmini)
Hız sayısı	3 hız + yoğun
Kontrol tipi	Dokunmatik elektronik kontroller
Aydınlatma tipi	Entegre LED
Ampul sayısı	2
Yağ filtresi	Bulaşık makinesinde yıkanabilir metal filtreler
Karbon filtre (opsiyonel)	Devridaim için aktif karbon filtre
Ses seviyesi	Hıza bağlı olarak yaklaşık 45-65 dB(A)
Hava çıkış çapı	150 mm
Kurulum	Ankastre veya asılabilir
Bakım	Yağ filtrelerini her ay temizleyin
Karbon filtre değişimi	Kullanıma bağlı olarak her 3 ila 6 ayda bir
Enerji sınıfı	B (tahmini)
Garanti	2 yıl (parça ve işçilik)
Onarılabilirlik	Satış sonrası servis aracılığıyla yedek parçalar mevcuttur

Sık sorulan sorular - Spot H10 ST IX A/120 ELICA

Elica Spot H10 ST IX A/120 davlumbaz nasıl kurulur?

Kurulum kalifiye bir profesyonel tarafından yapılmalıdır. Davlumbazın duvara veya tavana sağlam bir şekilde sabitlendiğinden ve ocak üzerinde 65-75 cm yükseklikte olduğundan emin olun. Elektrik bağlantısı ve egzoz kanalı için kılavuzdaki talimatları izleyin.

Yağ filtreleri nasıl temizlenir?

Metal filtreler bulaşık makinesinde veya sıcak sabunlu su ile elde yıkanabilir. Yeniden takmadan önce tamamen kurumasını bekleyin. Verimliliği korumak için her ay temizleyin.

Karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre, kullanım sıklığına bağlı olarak her 3 ila 6 ayda bir değiştirilmelidir. Yıkanamaz. Spot H10 ST IX A/120 modeliyle uyumlu bir filtre kullanın.

Davlumbazın tam boyutları nedir?

Davlumbaz 120 cm genişliğinde, yaklaşık 50 cm derinliğinde ve ankastre kısım için 30 cm yüksekliğindedir. Kesin ölçüler için kılavuzdaki bilgileri kontrol edin.

LED aydınlatma nasıl açılır?

Kontrol panelindeki aydınlatma düğmesine basın. Davlumbaz, pişirme alanını aydınlatan iki adet entegre LED ampulle donatılmıştır. Yanıp sönerlerse, satış sonrası servisle iletişime geçin.

Davlumbaz ses çıkarıyor, bu normal mi?

Ses seviyesi 1. hızda 45 dB(A)'dan yoğun hızda 65 dB(A)'ya kadar değişir. Anormal ses, tıkalı bir filtre veya yanlış kurulum belirtisi olabilir.

Davlumbazı devridaim modunda kullanabilir miyim?

Evet, davlumbaz isteğe bağlı bir karbon filtre ile devridaim modunda çalışabilir. Bu durumda hava filtrelenir ve mutfağa geri gönderilir. Karbon filtreyi takın ve talimatları izleyin.

LED ampul nasıl değiştirilir?

LED ampuller entegredir ve tek tek değiştirilemez. Çalışmazlarsa, modül değişimi için satış sonrası hizmetle iletişime geçin.

Bu davlumbaz için yedek parçaları nerede bulabilirim?

Yedek parçaları Elica satış sonrası servisinden veya yetkili bir satıcıdan sipariş edebilirsiniz. Filtreler ve aksesuarlar genellikle mevcuttur.

Davlumbazın enerji sınıfı nedir?

Elica Spot H10 ST IX A/120 davlumbaz, AB standartlarına göre tahmini yıllık 40 kWh tüketimle B enerji verimliliği sınıfındadır.

KULLANIM KILAVUZU Spot H10 ST IX A/120 ELICA

TR - Montaj ve kullanım talimatları

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz.

Üretici, bu el kitabında yar alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez.

Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma tâlimatı, bakımı ve montajı aynı şekilde kalıyor.

! Bu kullanım kulavuzunu ileride ihtiyaç duyulabilecek her anda başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi yada taşınması esnasında bu kullanım klavuzunun da ürün ile birlikte kalmasına özen gösteriniz.

! Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.

! Gerek ürün üzerinde gerek ise tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayızınız.

Not: “(*)” ile işaretli elemanlar opsiyonel aksesuarlarz olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

UYARI! Kurulum işlemi tamamlanöncaya kadar cihazö fişe takmayônöz.

Her türlü temizlik veya baköm işleminden önce, davlumbazôn fişini çekmek veya evin ana şalterine olan bağlantıösönö kesmek

suretiyle davlumbazön elektrik bağlantösönö kesiniz.

Cihaz, gözetim altönda bulunmadöklarö veya güvenliklerinden sorumlu bir şahös taraföndan cihazön kullanömöyla ilgili eğitim almadöklarö sürece, çocuklar veya yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahöslar taraföndan kullanölacak şekilde tasarlanmamöstör.

Çocuklar, cihazla oynamadöklarändan emin olmak için izlenmelidir.

Rahatsöz edici bir sürtünme sesi duyulmaksözön takölan davlumbazlarö asla kullanmayonöz!

Davlumbaz, özellikle belirtilmedikçe ASLA destek yüzeyi olarak kullanölmamalödör.

Mutfak davlumbazō, diğer yanma gazlarō veya yakötlarō kullanan cihazlarla birlikte kullanöldögõnda oda yeterli şekilde havalandörölmalödör.

Emilen hava, gaz veya diğer yakötlarō yakan cihazların ürettiği dumanlaron atölmasō için kullanılan bir boruya verilmemelidir.

Davlumbazon altında alevli pişirme kesinlikle yasaktör.

Açõğa çökan alevlerin filtrelere zarar vermesi ve yangôn riski açösöndan açık alevden sakönönöz.

Her türlü közartma, yağôn aşörö közmasönö ve alevlenmesini engelleyecek şekilde dikkatle yapölmalödör.

Erişilebilir parçalar, pişirme cihazları ile kullanıldıklarında sıcak olabilirler.

Duman tahliyesi için kabul edilen teknik ve güvenlik önlemler söz konusu olduğunda, yetkili makamlar tarafından sunulanlarö yaköndan takip etmek önemli bir husustur.

Davlumbaz, hem içten hem döştan düzenli olarak temizlenmelidir (AYDA EN AZ BİR DEFA, bu el kitabönda sunulan baköm talimatlarö ile uyum içinde ilerlemek için gereklidir).

Davlumbaz ve filtre ile ilgili talimatlara uyulmamasō yangôn riskine neden olur.

Olasö elektrik şoklaröndan kaçönmak için lamba düzgün biçimde takölmadan davlumbazö kullanmayônöz veya bu durumda börakmayônöz.

Üretici, bu el kitabönda yer alan talimatlara uyulmamasöndan kaynaklanan cihaz arözalarö, hasarlarö ve yangönlara karşö sorumluluk kabul etmez.

Bu cihaz, 2002/96/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştır. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak görülmemesi çine işaret eder. Cihaz, bu tip elektrikli ve elektronik rın atıldığı dönüşümlü toplama noktasına teslim idir. Atıkları yok etme işlemi, atık yok etme konusunda ile ilgili mevcut yerel düzenlemeler doğrultusunda eştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışınız.

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

Aspiratörlü model

Yemek buharları, bağlantı falanjına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılırlar.

Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır.

Dikkat! Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.

Yatay satıhda boru, havayı dışarıya kolayca taşıyabilmesi için yukarı doğru hafif bir açıya sahip olmalıdır ( yaklaşık 10°).

Eğer davlumbazın karbon filtreleri var ise bunlar çıkartılmalıdır.

Davlumbazı duvardaki çıkış borularına ve ağızlarına bağlayınız. Diametresi hava çıkışıyla aynı olmalıdır (bağlantı halkası).

Boruların ve duvardaki az çaplı çıkış borularının emme gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde arttırır.

Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.

! Mümkün olan en kısa boyda tahliye borusu kullanın

! En az sayıda dirseğe sahip boru kullanın (Maksimum dirsek açısı: 90°).
! Borunun kesitinin ( genişliğinin) ani olarak değişmesinden kaçının.
! İç yüzeyi mümkün olan en pürüzsüz boruyu tercih edin.
! Borunun yapıldığı malzeme yasaların onayladığı türden olmalıdır.

Filtreli model

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokusundan ve yağdan arıtilacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.

Emme motoru olmayan modeller yalnızca aspiratör modunda çalışırlar, bu modeller harici bir emme cihazına bağlanmalıdır (verilmemiştir).

Bağlantı talimatları dış emme ünitesiyle birlikte verilmiştir.

Kurulum

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ısıtıcılardan 50cm, gaz veya gazla-elektrikle çalışan ocaklardan 65cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Elektrik bağlantısı

Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun şekilde prize takıp erişilebilir bir alana yerleştiriniz. Cihaz, fiş ile bağlanmıyorsa (doğrudan şebeke bağlantısı) veya fiş erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanınız.

Uyarı: Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyiniz. Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise başvurun.

Montaj

Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte ediniz.

Çalıştırma

Mutfakta aşırı buhar oluşması halinde yüksek emme hızından yararlanınız. Yemek pişirmeye başlamadan önce ocak davlumbazı emme ünitesinin 5 dakika açık tutulması, pişirme esnasında ve pişirme işlemi sona erdikten sonra ise 15 dakika daha çalışır durumda bırakılması önerilir.

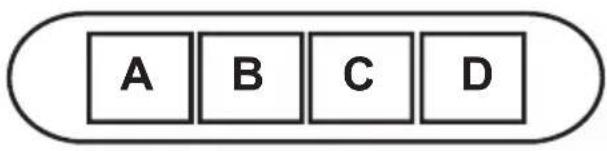

Düğme panelli model

DCBAE

A. ışık svici açık/kapalı
B. aspirasyon svici ve minimum güç seçeneği açık/kapalı
B+C. orta kademe seçeneği aspirasyon svici
B+D. maksimum güç seçeneği aspirasyon svici
E. çalışma göstergesi (daha önceden yuvarlak düğmeli modelde görülmüştür)

a. ışık svici açık/kapalı
b. aspirasyon svici kapali
c. minimum güç seçeneği aspirasyon svici
d. orta kademe güç seçeneği aspirasyon svici
e. maksimum güç seçeneği aspirasyon svici

a. işletme göstergesi.
b. açma/kapama ışık svici
c. aspirasyon kapama svici
d. minimum güç seçim aspirasyon svici
e. orta kademe seçeneği aspirasyon svici
f. maksimum güç seçeneği aspirasyon svici

a. ON (Açık)/OFF (kapalı) ışık düğmesi
b. OFF (kapalı)/1inci hız düğmesi
c. 2inci hız seçimi
d. 3üncü hız seçimi

Ekranlı modellerin çalışması

1 Motor ON/OFF (AÇ/KAPA)

Düğmeye bastığınızda davlumbaz 1 hızında çalışmaya başlayacaktır. Çalışmaya başladıktan sonra düğmeye tekrar basarsanız davlumbaz OFF ( KAPALI) konuma geçecektir.

2 Hizin arttırılması

Düğmeye basıldığında davlumbaz OFF konumundan 1 hızı ile çalışma pozisyonuna geçecektir.

Düğmeye basıldığında (Davlumbaz ON/AÇIK pozisyonunda iken) motorun çalışma hızı 1 den intensif (yoğun) moduna geçer.

Her hız seviyesi için karşısında bulunan led yanacaktır.

Hiz 1:1

Hz 2:12

H 123:

İntensif hız: 4 (devamlı yanıp sönerek)

İntensif hız zaman ayarlıdır. Ayarlanan süre 5 dakikadır ve bu süre sonunda davlumbaz otomatik olarak 2. çalışma hızı seviyesine düşerek çalışmaya devam eder.

İntensif hız seviyesi ile çalışmasını beş dakika süresinden önce sona erdirmek için 2 nolu tuşa basınız, Davlumbaz 1 hız seviyesine incektir ve 1 nolu düğmeye basınca da makina davlumbaz duracaktır.

3 Işıklar ON/OFF

4 Hız seviyerlerinin sürelerinin ayarlanması

5 Çalışma durumu göstergesi

Hız zamanlamasının yapılması

Hız zamanlamasının yapılması 4 nolu düğmeye basılarak devreye girer yapılan zamanlama süresi bitince davlumbaz kendiliğinden durur.

Zamanlama şu aşamalardan oluşur:

Hız 1 - 20 dakika (1 sabit, yanıp sönen nokta)

Hız 2 - 15 dakika (2 sabit, yanıp sönen nokta)

Hız 3 - 10 dakika (3 sabit, yanıp sönen nokta)

İntensif ( Yoğun ) Hız - 5 dakika (4 sabit, yanıp sönen nokta)

Davlumbaz zamanlayıcı ile çalışırken 1 yada 4 düğmesine basılır ise davlumbaz söner, eğer 2 düğmesine basılır ise davlumbaz zamanlayıcı ile çalışma modundan çıkar ve seçili oln hız ile çalışmaya başlar.

Yağ filtresii ikazının yanması

Yağ filtresinin ikazının yanması 80 saat çalışma süresinden sonra olur ve ekran üzerinde 1 sayısının yanıp sönmesi şeklinde kendini belli eder.

Bu emare görüldüğü zaman davlumbazda takılı olan yağ filtresinin yerinden çıkartılarak yıkanması gerektiği anlaşılır.

Emare davlumbaz ON (AÇIK) pozisyonunda iken görülebilir. Yağ filtresinin ikaz işaretinin söndürülebilimesi için “1” düğmesine 3 saniyeden biraz fazla bir süre basılı tutun ve işaret sönünceye kadar bekleyin.

Söz konusu ikaz ışığının sönmesi sadece davlumbaz ON (AÇIK) pozisyonunda iken mümkündür.

Karbon filtre ikazının yanması (Sadece filtrasyonlu versiyon için geçerlidir)

Karbon filtresinin ikazının yanması 320 saatlik kullanım sonunda olur ve ekranda 2 sayısının yanıp sönmesi ile kendisini belli eder.

Bu ikazın ekranda görülmesi yağ filtresinin yenisi ile değiştirilmesi anlamına gelir.

İkaz sadece davlumbaz ON pozisyonunda iken görülebilir.

Yağ filtresinin yenisi ile değiştirilmesi ikazının söndürülebilmesi için “1” düğmesine “3” saniyeden uzunca bir süre basarak ikazın sönünceye kadar beklemelisiniz.

İkazın söndürülmesi sadece davlumbaz ON pozisyonunda iken mümkündür.

Her iki filtrenin de aynı anda yanıp sönmesi halinde ekran üzerinde 1 ve 2 rakamları sıra ile yanıp söneceklerdir.

Bu halin Resetlenmesi yukarıda tarif edilen işlemin iki defa tekrar edilmesi ile mümkün olur.

Birinci defasında yağ filtresinin ikazı restlenecek ikinci defasında ise karbon filtresinin ikazı resetlenecektir.

Standart modda karbon filtresinin ikazı aktif değildir.

Davlumbazın filtrasyonlu versiyonunun kullanılması durumunda karbon filtresinin ikazını aktif hale getirmek gerekli olacaktır.

Karbon filtresi kazının aktif hale getirilmesi:

Davlumbazı OFF (KAPALI) pozisyonuna getirin ve 3 saniye boyunca 2 ve 3 düğmelerine aynı anda basın 1 ve 2 rakamları sıra ile 2 saniye boyunca yanıp söneceklerdir.

Karbon filtre ikazının devre dışı bırakılması:

davlumbazı OFF pozisyonuna getirin ve "2" ve "3" düğmelerine aynı anda 3 saniyeden daha uzun bir süre basın. 1 sayısı 2 sanye boyunca yanıp sönecektir.

Sıcaklık alarmı

Davlumbaz, ekran bölgesinde sıcaklığın çok yüksek olması durumunda motoru 3 hızında çalıştıran bir ısı sensörü ile donatılmıştır.

Alarm durumu ekranda yanıp sönen t harfi ile gösterilir.

Bu durum sıcaklığın alarmı gerektiren eşik değerin (minimum) altına inmesine kadar devam eder.

Bu moddan "2" düğmesine basılarak çıkılabilir.

Her 30 saniyede bir sensör display ( ekran ) bölgesindeki ısıyı kontrol eder.

Ekranda görüntülenen bilgiler

Görüntülenen	Belirttiği durum
;	Hız 1
	Hız 2
3	Hız 3
	Hız 4 (Yoğun)
	Yağ filtresinin bakımı
	Karbon filtresinin bakımı
	Yağ ve Karbon filtresinin bakımı
	Sıcaklık alarmı

Bakım

DİKKAT! Herhangi bir bakım işlemini gerçekleştirmeden önce, davlumbazı elektrik şebekesinden ayırınız.

Cihaz bir fiş ve soketle bağlı ise, fiş prizden çekilmelidir.

Temizleme

Ocak davlumbazının içi ve dışı düzenli olarak (en az yağ filtrelerinin bakımı için gerçekleştirdiğiniz sıklıkta) temizlenmelidir. İlk suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. Aşındırıcı ürünler kullanmayınız.

ALKOL KULLANMAYINIZ!

Uyarı: Ocak davlumbazına ilişkin temel temizleme talimatlarının yerine getirilmemesi ve filtrelerin değiştirilmemesi yangına neden olabilir.

Bu nedenle, söz konusu talimatlara uymanızı öneririz.

Üretici, uygun olmayan bakımdan veya yukarıda belirtilen güvenlik tavsiyelerine uymamaktan kaynaklanan motor veya yangın hasarı konusunda sorumluluk kabul etmez.

Yağ filtresi

Şekil 11-28

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Kömür filtresi (yalnızca filtreli modellerde)

Şekil 27

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Aktif karbon filtre aşağıdaki türlerden biri olabilir:

• Yıkanabilir aktif karbon filtre.
  • YıkaNAMAYAN aktif karbon filtre.

Yıkanabilir aktif karbon filtre

Karbonlu filtre iki ayda bir sıcak su ile veya nötr bir deterjanla veya 65 derecede bulaşık makinasında yıkanabilir (bu son seçimde makina devamlı devrede çalıştırılmalıdır ve içinde başka hiçbir şey olmamalıdır).

Filtreyi zedelemeden fazla suyu atınız, daha sonra plastik çerçevenin icinde bulunan süngeri çıkarınız ve 100°C de 10 dakika boyunca tamamen kurutmak üzere fırında bırakınız.

Süngeri 3 senede bir veya her zedelendiğinde değiştiriniz.

YıkaNAMAYAN aktif karbon filtre

Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.

Montaj

Aktif karbon filtresinin arka tarafını davlumbazın metal bantına takınız, ön tarafını ise 2 dübele.

Demontaj

Filtre çerçevesini davlumbaza bağlayan dübelleri 90° çevirerek çıkartınız.

Lambaları değiştirme

Şekil 29

Davlumbazın elektrik bağlantısını kesiniz.

Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olunuz.

Halojen lambali model

1. Normal uçlu küçük bir tornavida yada benzer bir alet yardımı ile korumalığı kaldırarak çekin.
2. Yanmış lambayı yenisi ile değiştirin.
   Sadece 12V -20W max - G4 halojen lambalar kullanın, Lambaya el ile dokunmamaya özen gösterin.
3. Korumayı önceki gibi yerleştirerek kapatın. (Yerine geçerek oturduğundan emin olun).

Telli lambali model:

1. Yağ filtresini yerinden çıkartın.
2. Yeni bir lamba ile - Max 40W (E14) yanmış lambayı değiştirin.
3. Yağ filtresini yerine geri takın.

Lambalar yanmıyorsa, teknik desteği çağırmadan önce duylarına düzgün şekilde oturduklarından emin olunuz.
