KULLANIM KILAVUZU P 18 YCB Arçelik

Davlumbaz Kullanma Kılavuzu

P 18 YCS

P 18 YCB

P 18 YCG

P 19 YCS

P 19 YCB

P 19 YCG

Lütfen önce bu kılavuzu okuyun!

Değerli Müşterimiz,

Arçelik ürününü tercih ettiğiniz için teşekkür ederiz. Yüksek kalite ve teknoloji ile üretilmiş olan ürününüzün size en iyi verimi sunmasını istiyoruz. Bunun için, bu kılavuzun tamamını ve verilen diğer belgeleri ürünü kullanmadan önce dikkatle okuyun ve bir başvuru kaynağı olarak saklayın. Ürünü başka birisine verirseniz, kullanma kılavuzunu da birlikte verin. Kullanma kılavuzunda belirtilen tüm bilgi ve uyarıları dikkate alarak talimatlara uyun.

Bu kullanma kılavuzunun başka modeller için de geçerli olabileceğini unutmayın. Modeller arasındaki farklar kılavuzda açık bir şekilde belirtilmiştir.

Sembollerin anlamları

Bu kullanma kılavuzunun çeşitli kısımlarında aşağıdaki semboller kullanılmıştır:

Cihazın kullanımıyla ilgili önemli bilgiler ve faydalı tavsiyeler.

DİKKAT: Can ve mal güvenliğiyle ilgili tehlikeli durumlar konusunda uyarılar.

Bu ürün, çevreye saygılı modern tesislerde doğaya zarar vermeden üretilmiştir.

CE

1 Önemli güvenlik ve çevre talimatları

4-7

1.1 Güvenlik talimatları 4
1.2 AEEE yönetmeliğine uyum ve atık ürünün elden çıkarılması 7
1.3 Ürünün Ambalajı 7

2 Genel Görünüm 8

2.1 Genel Bakış 8
2.2 Teknik veriler 8

3 Cihazın Kullanımı 9

3.1 Cihazın Kontrolü 9
3.2 Enerji Tasarrufu Açısından Verimli Kullanım. . 9
3.3 Davlumbazın Kullanılması ..... 9
3.4 Otomatik Durma 9
3.5 Lamba değişimi 10
3.6 Baca Bağlantılı Kullanım ..... 10
3.7 Baca Bağlantısız Kullanım ..... 10

4 Temizlik ve Bakım 11

4.1 Alüminyum Yağ Filtrelerin Temizlenmesi .11
4.2 Karbon Filtrelerin Değiştirilmesi ..... 11

5 Cihazın Kurumu 12

5.1 Cihazın Konumu 12
5.2 Montaj Aksesuarları....12
5.3 Davlumbazınızın Duvara Montajı ..... 12
5.4 Bacaya Bağlama 14
5.5 Davlumbazın Baca Montajı 14

Müşteri Hizmetleri 15

01M-8895341100-0920-04
01M-8895351100-0920-04
01M-8895361100-0920-04
01M-8895471100-0920-04
01M-8895481100-0920-04
01M-8895491100-0920-04

1 Önemli güvenlik ve çevre talimatları

1.1 Genel güvenlik

Önemli Güvenlik Talimatları Dikkatle Okuyun ve Daha Sonra Başvurmak Üzere Saklayın.

Bu bölümde, yangın, elektrik çarpması, yaralanma ya da maddi hasar tehlikelerini önlemeye yardımcı olacak güvenlik talimatları yer almaktadır. Bu tali-matlara uyulmaması halinde her türlü garanti geçersiz hale gelir.

- Arçelik ürünleri geçerli güvenlik standartlarıyla uyumludur. Bu nedenle ürün veya elektrik kablosu hasar görürse, tehlikeleri önlemek için bayi, servis merkezi veya uzman ve yetkili bir servis tarafından onarılmalı ya da değiştirilmelidir. Hatalı veya yetersiz onarım işlemleri, kullanıcı için tehlike ve risk oluştura-bilir.

- Bu ürün ticari kullanım için ta-sarlanmamıştır, evde ve aşa-ğıdakiler gibi uygulamalarda kullanılmak üzere tasarlanmıştır: - Dükkanların, ofislerin ve diğer çalışma ortamlarının personel mutfaklarında; - Çiftlik evlerinde; - Ötel, motel ve diğer konak-lama mekânlarında müşteriler tarafından;

– Pansiyon türü mekanlarda.

- Urünü yalnızca bu kılavuzda açıklanan kullanım amacı doğrultusunda çalıştırın.

- Ürünün yanlış montajı veya kullanımından doğacak olan hasarlardan üretici sorumlu tutulamaz.

- Bu cihaz, güvenli bir şekilde kullanılmasıyla ilgili kendilerine gözetim veya talimat verilmişse ve içermiş olduğu tehlikeler kendileri tarafından anlaşılmışsa 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenek eksikliği bulunmayan veya tecrübe ve bilgi eksikliği olmayan kişiler tarafından kullanılabilir.

- Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri, başlarında bir büyük olmadığı sürece çocuklar tara-fından yapılmamalıdır.

- Ürününüzün kurulumu tamam-landığında ürününüzün en alt noktası ile ocak üzerindeki pi-şirme kaplarının konduğu yüzey arasında en az 65 cm mesafe olmalıdır.

- Gazlı ocağın montaj talimatları, yukarıda belirtilenden daha fazla bir mesafe olması gerektiğini belirtiyorsa, bu göz önünde bulundurulmalıdır.

1 Önemli güvenlik ve çevre talimatları

• Şebeke güç kaynağınızın, ürün etiketinde belirtilen bilgilere uygun olduğundan emin olun.
• Elektrik kablosu veya ürün hasarlıysa ürünü asla kullanmayın.
• Elektrik kablosunun hasar görmesini önlemek için sıkışmasını, kıvrılmasını veya keskin kenarlara sürtünmesini engelleyin. Elektrik kablosunu sıcak yüzeylerden ve çıplak alevden uzak tutun.
• Ürünü yalnızca topraklı bir prizle kullanın.

UYARI: Ürünün montajı yapılmadan fişi prize takmayınız.

• Ürünü, elektrik fişine her zaman ulaşılabilecek şekilde yerleştirin.
• Ürününüzün lambaları uzun süre çalıştığında dokunmayınız. Lambalar sıcak olacağından elinizi yakabilir.

- Çıkış havasının boşaltılması ile ilgili yetkili makamların kural yönergelerine uyunuz.(Bu uyarı bacasız kullanımlar için geçerli değildir.)

- Ocakların üzerine tencere, tava vb. koyduktan sonra ürününüzü çalıştırınız. Aksi halde yüksek ısı ürününüzün bazı parçalının de- , forme olmasına sebep olabilir.

- Ocakların üzerinde tencere, tava

vb. almadan önce ocağı kapatınız.

• Ocak üzerinde kızgın yağ bırakmayınız. İçinde kızgın yağ bulunan kaplar kendiliğinden tutuşmaya sebep olabilir.
• Kızartma cinsi vb. yemekler ya-parken yağlar alev alabilir perde ve örtülerinize dikkat ediniz
• Yağ filtrelerini ayda bir kez yıka-yınız. Karbon filtrelerini 3 ayda bir değiştiriniz.
• Temizlik periyodik zamanlara uygun yapılmaz ise ürününüz yangın riski oluşturabilir.

- Filtre yerine aleve dayanıksızın filtreleme malzemeleri kullanmayınız.

e • Yalnızca orijinal parçaları veya üretici tarafından önerilen parçaları kullanın.

- Ürününüzü filtresiz çalıştırma- yınız, ürün çalışır durumdayken filtreleri çıkartmayınız.

- Herhangi bir alevlenme başlaşması halinde, ürününüzün ve pişirme cihazlarının enerjisini kesiniz. (Cihazın fişini prizden çekiniz veya ana şarteli kapatınız).

- Bir alevlenme başlaması halinde, alevin üstünü kapatınız. a Söndürmek için asla su kullan-

1 Önemli güvenlik ve çevre talimatları

mayınız.

- Ürünü temizlemeden önce her zaman prizden çekin ve ürün kullanımdayken asla temizlik yapmayın.

- Elektrikli ocak üstü davlumbaz ve elektrikten başka enerji ile beslenen cihazlar aynı anda ça- lışırken odadaki negatif basınç 4 Pa ( 4 X 10 bar )’i aşmama- lidır.

- Ürününüzün kullanılacağı ortamda akaryakıt veya gaz halindeki yakıtlarla çalışan, örneğin kat kaloriferi gibi, bu cihazın egzostu bulunduğu hacimden tam anlamıyla yalıtılmış veya cihaz hermetik tip olmalıdır.

- Ürününüze baca bağlantısı yap- tığınızda 150 mm veya 120 mm çaplı borular kullanınız. Yapılan boru bağlantısı mümkün olduğu kadar kısa ve az dirsekli olma- lidır.

Boğulma tehlikesi! Tüm ambalaj malzemelerini çocuk- lardan uzak tutun.

DİKKAT: Pişirme cihazları ile çalıştırıldığında erişilebilir bölümler sıcak olabilir.

- Ürününüzün çıkışı başka du-manların bulunduğu hava kanallarına bağlanmamalıdır.

• Elektrikli ocak üstü davlumbaz, gaz veya diğer yakıtları kullanan cihazlarla aynı anda kullanıldığı, odanın havalandırması yeterli olmalıdır. Bu uyarı bacasız kullanımlar (karbon filtreli kullanımlar) için geçerli değildir.
• Cihaz üzerine konulmuş cisimler düşebilir. Cihazın üzerine herhangi bir cisim koymayınız.
• Ürününüzün altında yemekleri alevlendirmek kesinlikle yasaktır.

UYARI: Davlumbazı monte etmeden önce, koruyucu filmleri çıkartın.

- Ürününüz çalışır haldeyken, altında çiplak alev bırakmayınız.

- Derin yağda yapılan kızartma işlemleri gözetim altında yapılmalıdır, yüksek sıcaklığa ulaşan yağ alev alabilir.

1 Önemli güvenlik ve çevre talimatları

1.2 AEEE yönetmeliğine uyum ve atık ürünün elden çıkarılması

Bu ürün, T.C. Çevre ve Şehircilik Bakanlığı tarafından yayımlanan "Atık Elektrikli ve Elektronik

Eşyaların Kontrolü Yönetmeliği”nde belirtilen zararlı ve yasaklı maddeleri içermez. AEEE Yönetmeliğine uygundur. Bu ürün, geri dönüşümlü ve tekrar kullanılabilir nitelikteki yüksek kaliteli parça ve malzemelerden üretilmiştir. Bu nedenle, ürünü, hizmet ömrünün sonunda evsel veya diğer atıklarla birlikte atmayın. Elektrikli ve elektronik cihazların geri dönüşümü için bir toplama noktasına götürün. Bu toplama noktalarını bölgenizdeki yerel yönetime sorun. Kullanılmış ürünleri geri kazanıma vererek çevrenin ve doğal kaynakların korunmasına yardımcı olun.

1.3 Ürünün ambalajı

Ürününüzde kullanılan ambalaj- lar geri dönüşümü mümkün

ambalajlardır. Ürününüzün ambalajlarının çevresel açıdan geri dönüşüm sürecine katılmasını sağlamanız için yerel resmi makamların kurallarına uygun olarak ambalajların ayrı atılmasını sağlayınız

2 Genel Görünüm

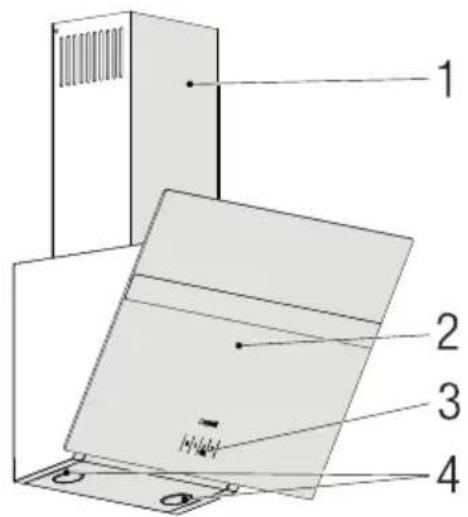

2.1 Genel Bakış,

(Şekil 1)

(P 19)(P 18)

1. Diş Baca
2. Yağ Flitreleri (Cam Kapağın Arkasında)
3. Kontrol Grubu
4. Lamba

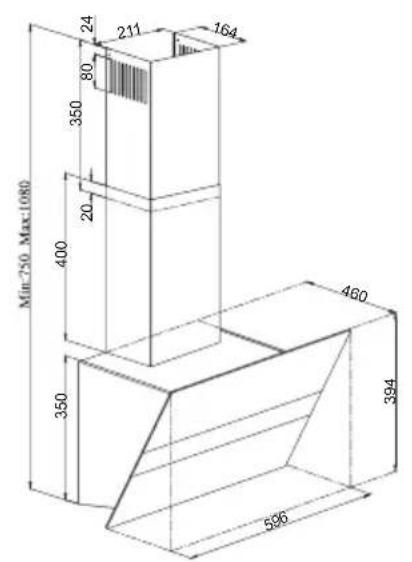

(Şekil 2)

2.2 Teknik Veriler

Model	P 18 YCS P 18 YCB P 18 YCG	P 19 YCS P 19 YCB P 19 YCG
Besleme gerlimi 220-240V ~ 50 Hz
Lamba Gücü (W) 2 x 3 W
Motor Gücü (W) 210 W
Debi ( m^3/h ) – 3. Kademe 632 m^3/h
Motor Yalıtım Sınıfı F Sınıfı
Yalıtım Sınıfı Class I

3 Cihazın Kullanımı

3.1 Cihazın Kontrolü

TUŞ	FONKSİYON
(A) : 1. Kademe Tuşu	Bu tuşa basarak cihazın1. hız kademesinde çalışmasını sağlarsınız.Cihazı kapatmak için tekrar bu tuşa bastığınızda ekran ve hız kademesi kapanır.
(B) : 2. Kademe Tuşu	Bu tuşa basarak cihazın2. hız kademesinde çalışmasını sağlarsınız.Cihazı kapatmak için tekrar bu tuşa bastığınızda ekran ve hız kademesi kapanır.
(C) : 3. Kademe Tuşu	Bu tuşa basarak cihazın3. hız kademesinde çalışmasını sağlarsınız.Cihazı kapatmak için tekrar bu tuşa bastığınızda ekran ve hız kademesi kapanır.
(D) : Lamba Açma / Kapama	Bu tuşa basarak pişirme alanını aydınlatabilirsiniz.Aydınlatmayı kapatmak için tekrar bu tuşa bastığınızda aydınlatmayı kapatabilirsiniz.

3.2 Enerji Tasarrufu Açısından Verimli Kullanım

• Cihazı kullanırken gereksiz enerji tüketimini önlemek için koku ve buhar yoğunluğuna göre hız kademelerini ayarlayın.
• Normal koşullarda düşük hızlar (1-2) güçlü koku ve buhar yoğunlaşması durumunda yüksek hızları (3) kullanın.
• Cihazda ki lambalar pişirme alanını aydınlatmanız için konulmuştur.

Ortamın/mutfağın aydınlatılmasında kullanılması gereksiz enerji tüketimi ve yetersiz aydınlatmaya sebep olacaktır.

3.3 Davlumbazın Kullanılması

• Cihazda çeşitli hızlara sahip bir motor bulunmaktadır.
• İyi bir performans için normal koşullarda

düşük hızların, güçlü koku ve buhar yoğunlaşması halinde yüksek hızların kullanılmasını öneririz.

• Cihazı istediğiniz hız ayar düğmesinden birine basarak çalıştırabilirsiniz. (A,B,C)
• Lambaya basarak pişirme alanını aydınlatabilirsiniz.
• Aydınlatmayı kapatmak için tekrar bu tuşa bastığınızda aydınlatmayı kapatabilirsiniz.

3.4 Otomatik Durma

Cihazınızda, pişirme işlemi bittikten sonra ortamda kalan istenmeyen koku ve buharın dışarı atılması ve cihazın bir süre daha havalandırma işlemi yaparak kendi kendine kapanması için Otomatik Durma özelliği vardır. Otomatik durma özelliğini devreye almak için; kumanda panelinde yer alan herhangı bir hız kademe butonuna (A, B, C) 2 sani-

3 Cihazın Kullanımı

yeden daha uzun süreli basmanız halinde 15 dakikalık zamanlayıcı fonksiyonu devreye girecektir. Otomatik durma özelliği devredeyken aynı hız tuşuna bastığınızda otomatik durma fonksiyonu devre dışı kalacak ve cihazın motoru duracaktır. Farklı hız kademelerine geçiş yaptığınızda bu özellik devre dışı kalacaktır. Cihazınızın otomatik durması isteniyorsa tekrar otomatik durma özelliği devreye almak gerekmektedir.

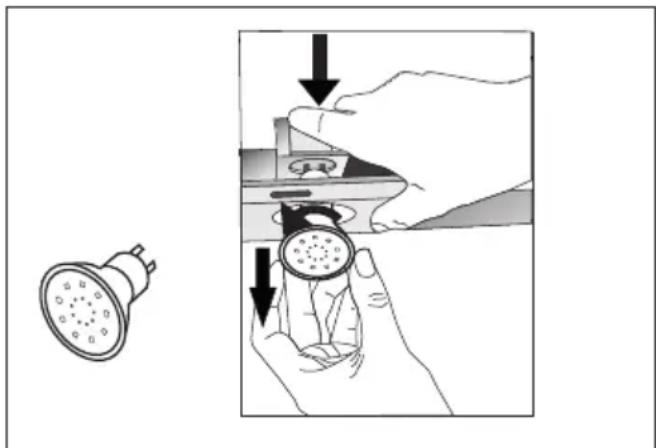

3.5 Lamba Değişimi

Cihazın elektrik bağlantısını kesin. Cihazınızda 3 W spot LED lamba kullanılmıştır. Lambaları değiştirmek için duyun arka kısmından aşağı doğru bastıarak lambayı alt tarafa doğru çıkartın ve saat yönünün tersine doğru çevirerek aşağı doğru çıkartın. Yeni lambaları takmak için yukarıdaki işlemi tersine uygulayın (Şekil 3).

3.6 Baca Bağlantılı Kullanım

- Buharlar, cihaz üzerindeki bağlantı kafasına tespit edilmiş baca borusu vasıtasıyla dışarı atılır.

• Baca borusunun çapı bağ-

lantı halkasına eşit olmalıdır. Yatay düzen- lemelerde havanın odadan dışarı kolayca çıkması için borunun yukarıya doğru hafif eğimli (yaklaşık 10°) olması gerekmektedir.

3.7 Baca Bağlantısız Kullanım

- Hava karbon filtreden süzülür ve tekrar odayageri gönderilir. Karbon filtre evde baca

olmasının imkansız olduğu hallerde kullanı- lır.

• Baca bağlantısız kullanımda baca adaptörü içerisindeki klepeleri çıkarın.
• Alüminyum yağ filtresini sökün. Karbon filtreyi monte etmek için karbon filtreyi fan gövdesinin her ikiyanında bulunan plastik parçaya merkezleyerek tırnaklara otutturun. sağa ya da sola doğru çevirerek sıkıştırın.
  • Alüminyum yağ filtresini tekrar takın.

Ampul
Ampul Gücü (W) 3
Duy / Soket GZ 10
Ampul Voltajı (V) 220 - 240
Boyut (mm) 53 x 50
ILCOS Kodu	DR/F3-220-240-GZ10-50-53

4 Temizlik ve Bakımı

Temizlik ve Bakım işlemi yapılmadan önce, cihazın fişini prizden çekin, veya şalteri kapatın.

4.1 Alüminyum Yağ Filtrelerin Temizlenmesi

Bu filtre havadaki yağ parçacıklarını tutmaya yarar. Alüminyum yağ filtreleri yıkandıkça renk değişimi gözlenebilir bu durum normaldir filtrelerinizi değiştirmeniz gerekmez.

• Alüminyum yağ filtre kilidini ileri itin.
- Sonra aşağı doğru hafifçe indirip öne çekin (Şekil 4). Aksi halde filtreyi eğebilirsiniz. Alüminyum yağ filtrelerini sıvı deterjanla suda yıkayıp durulayın ve alüminyum yağ filtrelerini yukarıdaki adımları tersine uygulayarak yuvasına tekrar takın.

Alüminyum yağ filtrelerinizi bulaşık makinesinde de yıkayabilirsiniz.

DİKKAT

Alüminyum yağ filtrenizi normal kullanımda ayda bir kez temizleyin.

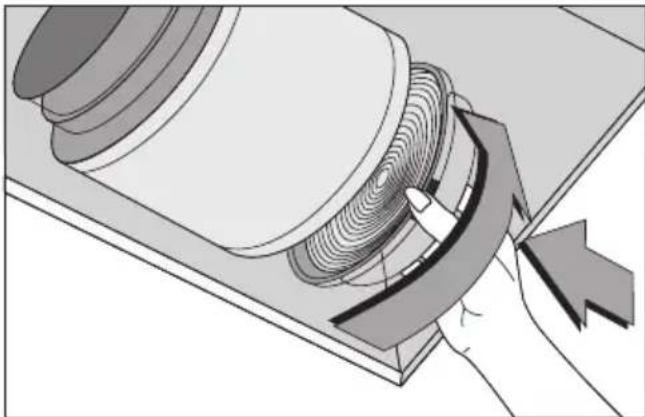

4.2 Karbon Filtrelerin Değiştirilmesi

Koku giderici filtrelerin içinde kömür (Aktif karbon) bulunmaktadır. Karbon filtre kullanılsın ya da kullanılmasın her durumda Alüminyum yağ filtreleri üründe takılı olmalıdır.

• Alüminyum yağ filtrelerini sökün (Şekil 4).
• Karbon filtreyi çıkarmak için karbon filtreyi tırnaktan saat yönünün tersine çevirerek yerinden çıkarın (Şekil 5).
  • Yeni karbon filtreyi takın.
  • Alüminyum yağ filtrelerini takın.

DIKKAT

Karbon filtre asla yıkanmamalıdır.

DIKKAT

Karbon filtrelerini 3 ayda bir değiştiriniz.

DIKKAT

Karbon filtreyi yetkili servisler den temin edebilirsiniz

5

Cihazın Kurulumu

UYARI!

Kuruluma başlamadan önce, Kullanma Kılavuzundaki güvenlik bilgisini okuyun.

UYARI!

İşbu talimatlara uygun vida ve sabitleyicilerle monte edilmemesi, elektrik şokla sonuçlanabilir.

Davlumbazın montajı için size en yakın Yetkili Servisi'ne başvurun.

Davlumbazın yerinin ve elektrik tesisatının hazırlanması müşteriye aittir.

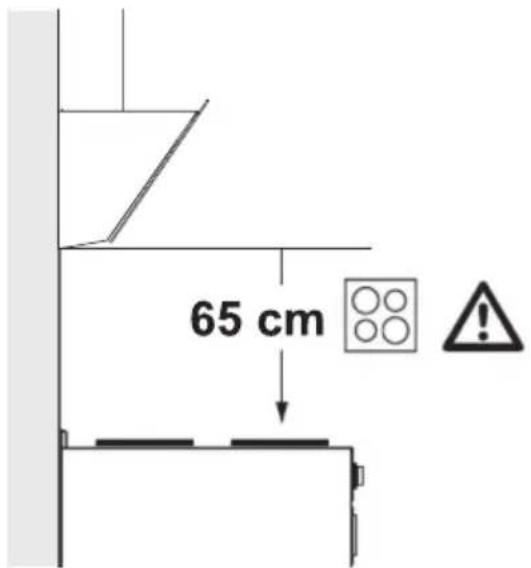

5.1 Cihazın Konumu

(Şekil 6)

• Davlumbazın montajı yapılmadan önce ocak ile arasındaki mesafeye dikkat edilmelidir. Bu mesafe 65 cm olmalıdır (Şekil 6).
  • Gazlı ocaklarda izgara yüzeyinden,
• Elektrikli ocaklarda cam yüzey üzerinden ölçü alınmalıdır.

1. Ürün
2. İç Baca
3. Baca Bağlantı Sacı
4. Kullanma Kilavuzu
5. Montaj Şablonu
6. 2x ∅6mm Plastik Dubel
7. 4x ∅8mm Plastik Dubel
8. 4x 4,8x50 Duvar Askı Vidası
9. 2x 3,9x22 Baca Bağlantı Sacı Vidası
10. 4x 3,5x9,5 Baca Bağlantı Vidası

NOT: NRV Baca Klepesi ürün üzerinde takılıdır. Davlumbazı takacağını yeri uygun hale getirmek için gerekli bilgiler aşağıda yer almaktadır.

5.3 Davlumbazınızın Duvara Montajı

• Duvar düz, dik konumda ve yeterli taşıma gücüne sahip olmalıdır.
• Matkap deliklerinin derinliği, civata uzunluğuna uygun olmalıdır.
• Ekte ki civatalar ve dubeller, tuğladan yapılmış

5 Cihazın Kurulumu

duvarlar için kullanıma uygundur. Başka konstrüksüyonlar için (örn. alçı, plaka, gözenekli beton,) uygun sabitleme dubelleri ve civataları kullanınız.

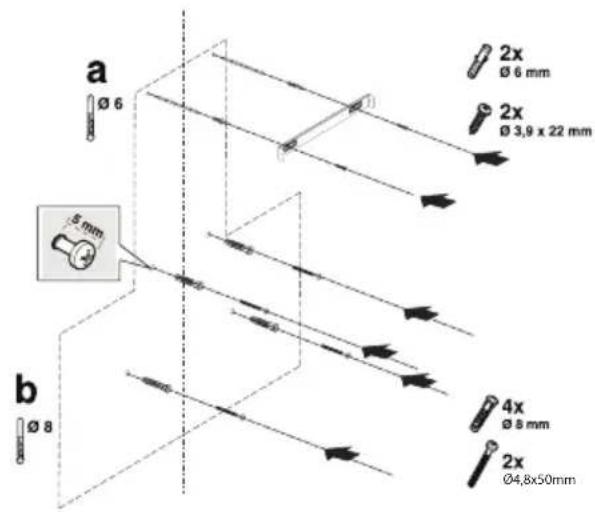

(Şekil 7)

DIKKAT

Duvarı delme işlemi yapmadan önce delmeyi planladığınız noktaların etrafından elektrik, gaz veya su borularının geçmediğinden emin olunuz.

Tavandan davlumbazın alt kenarına kadar duvara dik bir orta konum çizgisi çiziniz. Ak- sesuarlar içerisinde yer alan montaj şablonunu davlumbazın montaj yapılacağı yüzeye yapıştırınız. Bu işlemi yaparken davlumbazın montaj yüksekliğine uyunuz (Sayfa 12 / Şekil 6).

Baca bağlantı sarıcının ortasında bir çentik yer almaktadır. Baca bağlantı sacı üzerinde yer alan bu çentiğin orta noktasını duvara dik olarak çizdiğiniz çizgiye yerleştiriniz. Bu işlemi yaparken davlumbazın maksimum yüksekliği ne göre ayarlayınız (Sayfa 8 / Şekil 1).

Baca bağlantı sarının montaj yapılacağı delikleri kalem yardımıyla işaretleyiniz (Şekil 7/ a). İşaretlemiş olduğunu noktaları ∅6 mm mat-kap ile deliniz ve 2 adet ∅6mm plastik dubelleri bu deliklere çakınız (Şekil 7/a). Baca bağlantı sacını 3,9x22 vidalar ile duvara sa-bitleyiniz (Şekil 7/a).

Davlumbaz gövdesinin montajını yapmak için montaj şablonu üzerinde yer alan A,B,C,D ∅8mm matkap ile deliniz ve bu noktalara 4,8x50mm plastik dubelleri çakınız. (Şekil 7/b).

2 adet 4,8x50 askı vidasını vida başı ile duvar arasında 5 mm boşluk kalacak şekilde vidalayınız (Şekil 7/b).

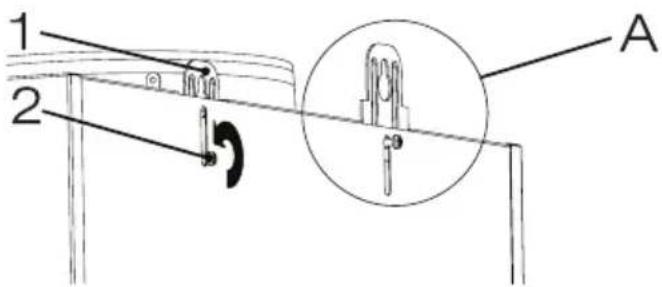

(Şekil 8)

1. Askı Sacı
2. Askı Sacı Bağlantı Vidası

Davlumbazın duvara montajını yapmak için motor kabini üzerinde takılı olan askı saçlarının vidalarını gevşeterek yukarı doğru çekin ve sonra tekrar sabitleyiniz (Şekil 8 / A). Davlumbazın yandan emiş camını açınız ve alüminyum filtresini çıkarınız (Sayfa 11 / Şekil 4).

5

Cihazın Kurulumu

(Şekil 9)

Davlumbazı gövdesinden tutarak daha önce- den duvara vidalamış olduğunuz askı vidaları- na takınız ve askı vidalarını iyice sıkınız (Şekil 9).

Davlumbazı, iç kısmında yer alan montaj de- liklerinden iki adet 4,8x50 vida ile duvara sa- bitleyiniz (Şekil 9).

5.4 Bacaya Bağlama

Ø 120/150 mm'lik plastik baca adaptörünü kullanacaksanız borunun bir ucunu bu adap-töre, kullanmayacaksanız ürün üzerindeki direk çıkışa bağlayın. Borunun diğer ucunu bacanıza bağlayın. Bu iki bağlantının cihaz en yüksek devirde çalıştığında yerlerinden çıkmayacak sıkılıkta olduğunu kontrol edin. Kelepçe ile sıkıldığında baca içindeki klepele-rin çalıştığını kontrol edin. Baca bağlantı boru-sunu adaptörün dışına takın. Bağlantı borusu adaptörün içine takılırsa hava geri dönüşümü engelleyen kapakçıklar kapalı kalacağı için hava emişi gerçekleşmeyecektir. Yapılan boru bağlantısı mümkün olduğu kadar kısa ve az dirsekle olmalıdır.

A: Baca çıkış borusu
B: Geri dönüşümü önleyen klepeler
C: Plastik baca

Cihaz çalışmadığında kapaklar kapanır ve dışarıdan gelebilecek olası koku ve tozların ortama girmesini engeller.

(Şekil 10)

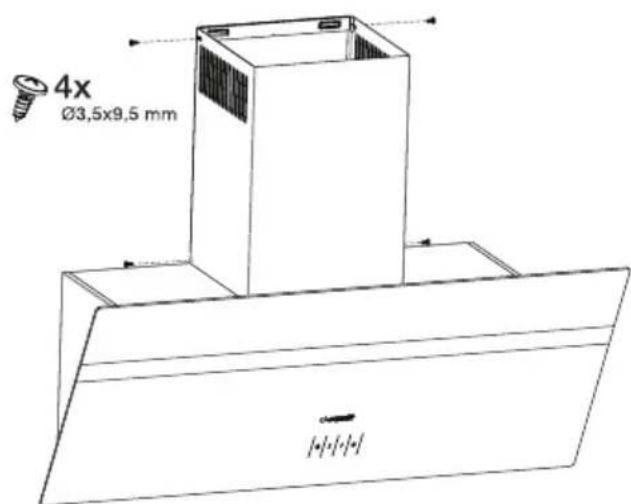

5.5 Davlumbazın Baca Montajı

Baca montajına başlamadan önce dav- lumbazınızın elektrik bağlantısını yapınız. Sac bacaları gövde çevresine geçiriniz. Dış bacayı motor kabini üzerinde bulunan dış baca bağlantı saçlarına vidalayınız. (Şekil 10).

Sac bacayı üst dış kenarlarından duvara sabitlenmiş olan baca bağlantı parçasına vidalayınız (Şekil 10).

Müşteri Memnuniyeti Politikası

- Müşterilerimizin istek ve önerilerini her kanaldan karşılamaktan mutluluk duyarız.

Kanallarımız:

* Çağrı Merkezimiz:
444 0 888
(Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden arayın*)
* Diğer Numaramız
0216 585 8 888
-Çağrı Merkezimiz haftanın 7 günü 24 saat hizmet vermektedir.
-Çağrı Merkezimiz ile yaptığınız görüşmeler iletişim hizmeti aldığınız operatör firma tarafından sizin için tanımlanan tarifeye göre ücretlendirilir.
-Sabit veya cep telefonlarınızdan alan kodu tuşlamadan çağrı merkezi numaramızı arayarak ürününüz ile ilgili arzu ettiğiniz hizmeti talep edebilirsiniz.

* Whatsapp Numaramız:

0 549 481 80 80

* Faks Numaramız: -0216-423-2353

* Web Adresimiz: -www.arcelik.com.tr

* e-posta Adresimiz: [e-mail]

* Sosyal Medya Hesaplarımız: - https://www.instagram.com/arcelik/ - https://twitter.com/arcelik - https://www.facebook.com/arcelik/ - https://www.youtube.com/user/tvarcelik

* Posta Adresimiz: -Arçelik A.Ş. Karaağaç Caddesi No:2-6, 34445, Sütlüce / İSTANBUL

* Bayilerimiz, -https://www.arcelik.com.tr/arcelik-bayileri

- Müşterilerimizden iletilen istek ve önerilerin Arçelik'e ulaştığı bilgisini, müşteri profili ayrımı yapılmaksızın kendilerine 24 saat içinde veririz.

- Müşteri Hizmetleri sürecimiz: Müşterilerimizin istek ve önerilerini;

* İzlenebilir, raporlanabilir, şeffaf ve güvenli tek bir bilgi havuzunda toplariz.
* Yasal düzenlemelere uygun, objektif, adil ve gizlilik içinde ele alır ve değerlendiririz.
* Bu geri bildirimleri süreçlerimizin daha mükemmel hale getirilmesinde kullanırız.

• Arçelik olarak, mükemmel müşteri deneyimini yaşatmayı ana ilke olarak kabul eder, müşteri odaklı bir yaklaşım benimseriz.
• Bütün süreçlerimizi yönetim sistemi ile entegre ederek birbirini kontrol eden bir yapı geliştirilmesini sağlarız.

Yönetim hedeflerini de bu sistem üzerinden besleriz.

Aşağıdaki önerilere uymanızı rica ederiz.

• Ürününüzü aldığınızda Garanti belgesini Yetkili Satıcınıza onaylattırınız.
• Ürününüzü kullanma kılavuzu esaslarına göre kullanınız.
• Ürününüz ile ilgili hizmet talebiniz olduğunda yukarıdaki telefon numaralarından Çağrı Merkezimize başvurunuz.
• Hizmet için gelen teknisyene “teknisyen kimlik kartı”ni sorunuz.
• İşiniz bittiğinde Yetkili servis teknisyeninden “Hizmet Fişi” istemeyi unutmayınız. alacağınız “Hizmet Fişi”, ilerde ürününüzde meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.
• Ürünün kullanım ömrü: 10 yıldır. (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresi)

Bu kılavuzu okumadan ürününüzü çalıştırmayınız.

Ürününüz ile ilgili garanti şartları, kullanımı ve sorun giderme yöntemleri kılavuzda yer almaktadır.

Uygun Kullanım ve Garanti ile İlgili Dikkat Edilmesi Gereken Hususlar;

Aşağıda belirtilen sorunların giderilmesi ücret karşılığında yapılır. Bu durumlar için garanti şartları uygulanmaz;

1. Kullanım hatalarından kaynaklanan hasar ve arızalar,
2. Malın tüketiciye tesliminden sonraki yükleme, boşaltma, taşıma vb. sırasında oluşan hasar ve arızalar,
3. Malın kullanıldığı yerin elektrik (priz, gerilim, topraklama vb.), su (su basıncı, musluk vb.), doğalgaz, telefon, internet vb. şebekesi ve/veya altyapısı (gider, zemin, ortam vb.) kaynaklı meydana gelen hasar ve arızalar,
4. Doğa olayları ve yangın, su baskını vb. kaynaklı meydana gelen hasar ve arızalar,
5. Malın tanıtma ve kullanma kılavuzlarında yer alan hususlara aykırı kullanılmasından kaynaklanan hasar ve arızalar,
6. Malın, 6502 sayılı Tüketicinin Korunması Hakkındaki Kanununda tarif edilen şekli ile ticari veya mesleki amaçlarla kullanımı durumunda ortaya çıkan hasar ve arızalar,
7. Mala yetkisiz kişiler tarafından bakım, onarım veya başka bir nedenle müdahale edilmesi durumunlarında mala verilmiş garanti sona erecektir.

Garanti uygulaması sırasında değiştirilen malın garanti süresi, satın alınan malın kalan garanti süresi ile sınırlıdır.

arcelik

GARANTI BELGESI

GARANTI ŞARTLARI

1) Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
2) Malın tanıtma ve kullanma kılavuzunda gösterildiği şekilde kullanılması ve Arçelik A.Ş. 'nin yetkili kıldığı servis çalışanları dışındaki şahıslar tarafından bakım, onarım veya başka bir nedenle müdahale edilmemiş olması şartıyla, malın bütün parçaları dahil olmak üzere tamamını; malzeme, işçilik ve üretim hatalarına karşı malın teslim tarihinden itibaren yukarıda belirtilen süre kadar garanti eder.
3) Malın ayıplı olduğunu anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;

a- Sözleşmeden dönme,

c- Ücretsiz onarılmasını isteme,

b- Satış bedelinden indirim isteme, ç- Satılanın ayıpsız bir misli ile değiştirilmesini isteme, haklarından birini kullanabilir.

4) Tüketicinin bu haklardan ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.
5) Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;

- Garanti süresi içinde tekrar arızalanması,

- Tamiri için gereken azami sürenin aşılması,

- Tamirinin mümkün olmadığını, yetkili servis istasyonu, satıcı, üretici yada ithalatçı tarafından bir raporla belirlenmesi durumlarında;

tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkân varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir.

Saticı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ile ithalatçı müsteselsilen sorumludur.

6) lgili mevzuatlarda belirlenen kullanım ömrü süresince malın azami tamir süresi 20 iş gününü, geçemez. Bu süre, garanti süresi içerisinde mala ilişkin arızanın yetkili servis istasyonuna veya satıcıya bildirimi tarihinde, garanti süresi dışında ise malın yetkili servis istasyonuna teslim tarihinden itibaren başlar. Garanti kapsamı içerisindeki malın arızasının 10 iş günü içerisinde giderilememesi halinde, üretici veya ithalatçı; malın tamiri tamamlanuncaya kadar, benzer özellikleri sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır. Benzer özellikleri sahip başka bir malın tüketici tarafından istenmemesi halinde üretici veya ithalatçılar bu yükümlülükten kurtulur. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir.
7) Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan hasar ve arızalar garanti kapsamı dışındadır.
8) Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.
9) Satıcı tarafından bu Garanti Belgesinin verilmemesi durumunda, tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.

Üretici veya İthalatçı Firmanın: Malın

Unvanı: Arçelik A.Ş.

Adresi: Arçelik A.Ş. Karaağaç Caddesi No:2-6, 34445, Sütlüce / İSTANBUL

Telefonu: (0-216) 585 8 888

Garanti Süresi: 2 YIL

Azami Tamir Süresi: 20 İş günü

GENEL MÜDÜR

GENEL MÜDÜR YRD.

Satici Firmanın:

Unvanı: Fatura Tarih ve Sayısı:

Adresi: Teslim Tarihi ve Yeri:

Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaşeleyecektir.
