KULLANIM KILAVUZU ADE 606 G Arçelik

Lütfen önce bu kılavuzu okuyun!

Değerli Müşterimiz,

Arçelik ürününü tercih ettiğiniz için teşekkür ederiz. Yüksek kalite ve teknoloji ile üretilmiş olan ürününüzün size en iyi verimi sunmasını istiyoruz. Bunun için, bu kılavuzun tamamını ve verilen diğer belgeleri ürünü kullanmadan önce dikkatle okuyun ve bir başvuru kaynağı olarak saklayın. Ürünü başka birisine verirseniz, kullanma kılavuzunu da birlikte verin. Kullanma kılavuzunda belirtilen tüm bilgi ve uyarıları dikkate alarak talimatlara uyun.

Bu kullanma kılavuzunun başka modeller için de geçerli olabileceği unutmayın. Modeller arasındaki farklar kılavuzda açık bir şekilde belirtilmiştir.

Sembollerin anlamları

Bu kullanma kılavuzunun çeşitli kısımlarında aşağıdaki semboller kullanılmıştır:

Cihazın kullanımıyla ilgili önemli bilgiler ve faydalı tavsiyeler.

UYARI: Can ve mal güvenliğiyle ilgili tehlikeli durumlar konusunda uyarılar.

UYARI: Elektrik çarpması uyarısı.

UYARI: Yangın tehlikesi uyarısı.

GERİ DÖNÜŞTÜRÜLMÜŞ & GERİ DÖNÜŞTÜRÜLEBİLİR KAĞIT

Bu ürün çevreye saygılı modern tesislerde doğaya zarar vermeden üretilmiştir.

iÇİNDEKİLER

1 Önemli güvenlik ve çevre talimatları 4

1.1 Güvenlik Talimatları 4
1.2 AEEE Yönetmeliğine Uyum ve Atık Ürünün Elden Çıkarılması ....7
1.3 Ürünün ambalajı 7

2 Genel görünüm 8

2.1 Genel bakış 8
2.2 Teknik veriler 8

3 Cihazın kullanımı 10

3.1 Cihazın Kontrolü....10
3.2 Enerji tasarrufu açısından verimli kullanım 10
3.3 Davlumbazın kullanılması....10
3.4 Otomatik durma .....10
3.5 Lamba değişimi 10
3.6 Baca bağlantı kullanım .....11
3.7 Baca bağlantısız kullanım .....11

4 Temizlik ve bakımı 12

4.1 Yağ filtrelerin temizlenmesi .....12
4.2 Karbon filtrelerin değiştirilmesi .....12

5 Cihazın kurulumu 13

5.1 Cihazın konumu....13
5.2 Montaj aksesuarları....13
5.3 Davlumbazınızın duvara montajı .....13
5.4 Bacaya bağlama 15
5.5 Davlumbaz baca montaji 15
5.6 Saklama....16
5.7 Taşıma ve nakliye....16

6 Arıza giderme 17

7 Tüketici hizmetleri 18

1 Önemli güvenlik ve çevre talimatları

1.1 Güvenlik Talimatları

Önemli Güvenlik Talimatları Dikkatle Okuyun ve Daha Sonra Başvurmak Üzere Saklayın.

Bu bölümde, yangın, elektrik çarpması, yaralanma ya da maddi hasar tehlikelerini önlemeye yardımcı olacak güvenlik talimatları yer almaktadır. Bu talimatlara uyulmaması halinde her türlü garanti geçersiz hale gelir.

- Arçelik ürünleri geçerli güvenlik standartlarıyla uyumludur. Bu nedenle ürün veya elektrik kablosu hasar görürse, tehlikeleri önlemek için bayi, servis merkezi veya uzman ve yetkili bir servis tarafından onarılmalı ya da değiştirilmelidir. Hatalı veya yetersiz onarım işlemleri, kullanıcı için tehlike ve risk oluşturabilir.

- Bu ürün ticari kullanım için tasarlanmamıştır, evde ve aşağıdaki gibi uygulamalarda kullanılmak üzere tasarlanmıştır:

• Dükkanların, ofislerin ve diğer çalışma ortamlarının personel mutfaklarında;
• Çiftlik evlerinde;

- Otel, motel ve diğer konak-lama mekânlarında müşteriler tarafından; - Pansiyon türü mekanlarda.

- Ürünü yalnızca bu kılavuzda açıklanan kullanım amacı doğrultusunda çalıştırın.

- Ürünün yanlış montajı veya kullanımından doğacak olan hasarlardan üretici sorumlu tutulamaz.

- Bu cihaz, güvenli bir şekilde kullanılmasıyla ilgili kendilerine gözetim veya talimat verilmişse ve içermiş olduğu tehlikeler kendileri tarafından anlaşılmışsa 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenek eksikliği bulunmayan veya tecrübe ve bilgi eksikliği olmayan kişiler tarafından kullanılabilir.

- Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri, başlarında bir büyük olmadığı sürece çocuklar tarafından yapılmamalıdır.

- Ürününüzün kurulumu tamam-landığında ürününüzün en alt noktası ile ocak üzerindeki pi-şirme kaplarının konduğu yüzey

1 Önemli güvenlik ve çevre talimatları

arasında en az 65 cm mesafe olmalıdır.

• Gazlı ocağın montaj talimatları, yukarıda belirtilenden daha fazla bir mesafe olması gerektiğini belirtiyorsa, bu göz önünde bulundurulmalıdır.
• Şebeke güç kaynağınızın, ürün etiketinde belirtilen bilgilere uygun olduğundan emin olun.
• Elektrik kablosu veya ürün hasarlıysa ürünü asla kullanmayın.
• Elektrik kablosunun hasar görmesini önlemek için sıkışmasını, kıvrılmasını veya keskin kenarlara sürtünmesini engelleyin. Elektrik kablosunu sıcak yüzeylerden ve çıplak alevden uzak tutun.
• Ürünü yalnızca topraklı bir prizle kullanın.

UYARI: Ürünün montajı yapılmadaan fişi prize takmayınız.

• Ürünü, elektrik fişine her zaman ulaşılabilecek şekilde yerleştirin.

• Ürününüzün lambaları uzun süre çalıştığında dokunmayınız. Lambalar sıcak olacağından elinizi yakabilir.

• Çıkış havasının boşaltılması ile ilgili yetkili makamların kural yönergelerine uyunuz.(Bu uyarı bacasız kullanımlar için geçerli değildir.)

• Ocakların üzerine tencere, tava vb. koyduktan sonra ürününüzü çalıştırınız. Aksi halde yüksek ısı ürününüzün bazı parçalının deforme olmasına sebep olabilir.

• Ocakların üzerinde tencere, tava vb. almadan önce ocağı kapatınız.

• Ocak üzerinde kızgın yağ bırakmayınız. İçinde kızgın yağ bulunan kaplar kendiliğinden tu-tuşmaya sebep olabilir.

• Kızartma cinsi vb. yemekler ya-parken yağlar alev alabilir perde ve örtülerinize dikkat ediniz
• Yağ filtrelerini ayda bir kez yıka-yınız. Karbon filtrelerini 3 ayda bir değiştiriniz.
• Temizlik periyodik zamanlara uygun yapılmaz ise ürününüz yangın riski oluşturabilir.
• Filtre yerine aleve dayanıksız filt-releme malzemeleri kullanmayınız.

1 Önemli güvenlik ve çevre talimatları

• Yalnızca orijinal parçaları veya üretici tarafından önerilen parça-ları kullanın.
• Ürününüzü filtresiz çalıştırma- yınız, ürün çalışır durumdayken filtreleri çıkartmayınız.
• Herhangi bir alevlenme başlaşması halinde, ürününüzün ve pişirme cihazlarının enerjisini kesiniz. (Cihazın fişini prizden çekiniz veya ana şarteli kapatınız).
• Bir alevlenme başlaması halinde, alevin üstünü kapatınız. Söndürmek için asla su kullanmayınız.
• Ürünü temizlemeden önce her zaman prizden çekin ve ürün kullanımdayken asla temizlik yapmayın.
• Elektrikli ocak üstü davlumbaz ve elektrikten başka enerji ile beslenen cihazlar aynı anda çalışırken odadaki negatif basınç 4 Pa (4 X 10 bar)’i aşmamalıdır.
• Ürününüzün kullanılacağı ortamda akaryakıt veya gaz halindeki yakıtlarla çalışan, örneğin kat kaloriferi gibi, bu cihazın eg-zostu bulunduğu hacimden tam anlamıyla yalıtılmış veya cihaz

hermetik tip olmalıdır.

- Ürününüze baca bağlantısı yap- tığınızda 150 mm veya 120 mm çaplı borular kullanınız. Yapılan boru bağlantısı mümkün olduğu kadar kısa ve az dirsekli olmalıdır.

Boğulma tehlikesi! Tüm ambalaj malzemelerini çocuklardan uzak tutun.

DİKKAT: Pişirme cihazları ile ça- lıştırıldığında erişilebilir bölümler sicak olabilir.

- Ürününüzün çıkışı başka dumanların bulunduğu hava kanallarına bağlanmamalıdır.

- Elektrikli ocak üstü davlumbaz, gaz veya diğer yakıtları kullanan cihazlarla aynı anda kullanıldığı, odanın havalandırması yeterli olmalıdır. Bu uyarı bacasız kullanımlar (karbon filtreli kullanımlar) için geçerli değildir.

- Cihaz üzerine konulmuş cisimler düşebilir. Cihazın üzerine herhangi bir cisim koymayınız.

- Ürününüzün altında yemekleri alevlendirmek kesinlikle yasaktır.

UYARI: Davlumbazı monte etmeden önce, koruyucu filmleri çıkartın.

1 Önemli güvenlik ve çevre talimatları

• Ürününüz çalışır haldeyken, altında çıplak alev bırakmayınız.
• Derin yağda yapılan kızartma işlemleri gözetim altında yapılmalıdır, yüksek sıcaklığa ulaşan yağ alev alabilir.

1.2 AEEE Yönetmeliğine Uyum ve Atık Ürünün Elden Çıkarılması

Bu ürün T.C. Çevre ve Şehircilik Bakanlığı tarafından yayımlanan “Atık elektrikli ve Elektronik eşyaların Kontrolü Yönetmeliği’nde belirtilen zararlı ve yasaklı maddeleri içermez.

AEEE Yönetmeliğine uygundur. Bu ürün, geri dönüşümlü ve tekrar kullanılabilir nitelikteki yüksek kaliteli parça ve malzemelerden üretilmiştir. Bu nedenle, ürünü, hizmet ömrünün sonunda evsel veya diğer atıklarla birlikte atmayın. Elektrikli ve elektronik cihazların geri dönüşümü için bir toplama noktasına götürün. Bu toplama noktalarını bölgenizdeki yerel yönetime sorun.

Kullanılmış ürünleri geri kazanıma vererek Çevrenin ve doğal kaynakların korunmasına yardımcı olun.

1.3 Ürünün ambalajı

Ürününüzde kullanılan ambalajlar geri dönüşümü mümkün ambalajlardır. Ürününüzün ambalajlarının çevresel açı- dan geri dönüşüm sürecine katılmasını sağlamanız için yerel resmi makamların kurallarına uygun olarak ambalajların ayrı atılmasını sağlayınız.

2 Genel görünüm

2.1 Genel bakış,

Kontrol ve parçalar

1. Dis baca
2. Yağ filtreleri (Cam kapağın arkasında)
3. Cam kapak
4. Kontrol paneli
5. Ocak aydınlatması

2.2 Teknik veriler

Model ADE 606 B	ADE 606 GADE 606 SADE 606 D	ADE 906 BADE 906 GADE 906 SADE T 906 S
Besleme gerlimi ve frekans 220-240V ~ 50 Hz
Lamba gücü 2 x 3 W
Motor gücü 210 W
Debl – 3. Kademe 631 m3/h 623	m3/h
Motor yalıtım sınıfı F Sınıfı
Yalıtım sınıfı Class I

2 Genel görünüm

ADE 606 B

ADE 606 G

ADE 606 S

ADE 606 D

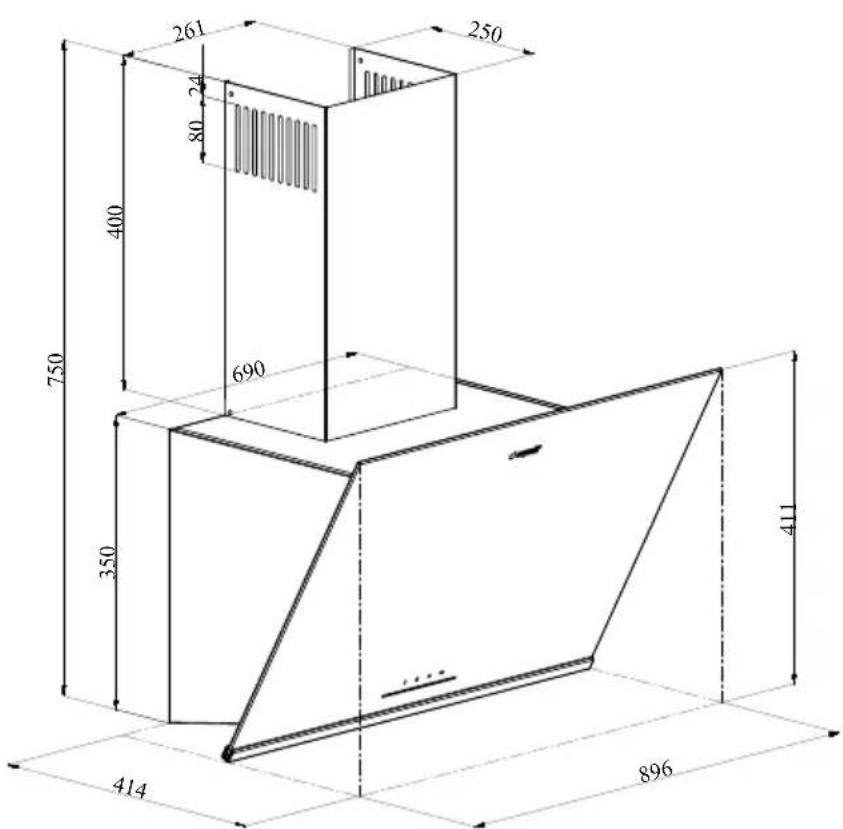

(Şekil 1)

ADE 906 B

ADE 906 G

ADE 906 S

ADE T 906 S

(Şekil 2)

3 Cihazın kullanımı

3.1 Cihazın Kontrolü

TUS FONKSIYON
A:1. Kademe Tuşu	Bu tuşa basarak cihazın 1. hız ka-demesinde çalışmasını sağlarsınız. Cihazı kapatmak için tekrar bu tuşa bastığınızda ekran hız kademesi ka-panır.
B:2. Kademe Tuşu	Bu tuşa basarak cihazın 2. hız ka-demesinde çalışmasını sağlarsınız. Cihazı kapatmak için tekrar bu tuşa bastığınızda ekran hız kademesi ka-panır.
C:3. Kademe Tuşu	Bu tuşa basarak cihazın 3. hız ka-demesinde çalışmasını sağlarsınız. Cihazı kapatmak için tekrar bu tuşa bastığınızda ekran hız kademesi ka-panır.
D:Lamba Açma / Kapama	Bu tuşa basarak pişirme alanını ay-dınlatabilirsiniz Aydınlatmayı kapat-mak için tekrar bu tuşa basınız.

3.2 Enerji tasarrufu açısından verimli kullanım

• Cihazı kullanırken gereksiz enerji tüketimini önlemek için koku ve buhar yoğunluğuna göre hız kademelerini ayarlayın.
• Normal koşullarda düşük hızlar (1-2) güçlü koku ve buhar yoğunlaşması durumunda yüksek hız (3) kullanın.
• Cihazda ki lambalar pişirme alanını aydınlatmanız için konulmuştur.
• Ortamın/mutfağın aydınlatılmasında kullanılması gereksiz enerji tüketimi ve yetersiz aydınlatmaya sebep olacaktır.

3.3 Davlumbazın kullanılması

• Cihazda çeşitli hızlara sahip bir motor bulunmaktadır.
• İyi bir performans için normal koşullarda düşük

hızların, güçlü koku ve buhar yoğunlaşması halinde yüksek hızların kullanılmasını öneririz.

• Cihazı istediğiniz hız ayar düğmesinden birine basarak çalıştırabilirsiniz (A, B, C).
• Lambaya basarak pişirme alanını aydınlatabilirsiniz (D).

3.4 Otomatik durma

Cihazınızda, pişirme işlemi bittikten sonra ortamda kalan istenmeyen koku ve buharın dışarı atılması ve cihazın bir süre daha havalandırma işlemi yaparak kendi kendine kapanması için Otomatik Durma özelliği vardır. Otomatik durma özelliğini devreye almak için; kumanda panelinde yer alan herhangi bir hız kademe butonuna (A, B, C) 2 saniyeden daha uzun süreli basmanız halinde 15 dakikalık zamanlayıcı fonksiyonu devreye girecektir. Otomatik durma özelliği devredeyken aynı hız tuşuna bastığınızda otomatik durma fonksiyonu devre dışı kalacak ve cihazın motoru duracaktır. Farklı hız kademelerine geçiş yaptığınızda bu özellik devre dışı kalacaktır. Cihazınızın otomatik durması isteniyorsa tekrar otomatik durma özelliği devreye almak gerekmektedir.

3.5 Lamba değişimi

(Şekil 3)

Cihazın elektrik bağlantısını kesin. Cihazınızda 3 W spot LED lamba kullanılmıştır. Lambaları değiştirmek için duyun arka kısmından aşağı doğru

3 Cihazın kullanımı

bastırarak lambayı alt tarafa doğru çıkartın ve saat yönünün tersine doğru çevirerek aşağı doğru çıkartın. Yeni lambaları takmak için yukarıdaki işlemi tersine uygulayın.

Ampul
Ampul Gücü 3 W
Duy / Soket GZ 10
Ampul Voltajı 220 - 240 V
Boyut 53 x 50mm
ILCOS Kodu DR/F3-220-240-GZ10-50-53
Işık gücü 260 lm
Benzer renk sıcaklığı	3000 K

Bu ürün, enerji verimliliği sınıfı “F” olan bir ışık kaynağı içerir.

• Lambaları değiştirmeden önce davlumbazın güç beslemesini kesin.
• Lambalar sıcakken onlara dokunmayın.
• Değiştirilen lambalara doğrudan ellerinizle dokunmamaya dikkat edin.

3.6 Baca bağlantı kullanım

az üzerindeki bağ-

lantı kafasına tespit edilmiş baca borusu vasıtasıyla dışarı atılır.

- Baca borusunun çapı bağlantı halkasına eşit olmalıdır. Yatay düzenlemelerde havanın odadan dışarı kolayca çıkması için borunun yukarıya doğru hafif eğimli (yaklaşık 10°) olması gerekmektedir.

3.7 Baca bağlantısız kullanım

filtreden süzülür ve

tekrar odayageri gönderilir. Karbon filtre evde baca olmamasının imkansız olduğu hallerde kullanılır.

- Baca bağlantısız kullanımda baca adaptörü içerisindeki klepeleri çıkarın.

• Yağ filtrelerini sökün. Karbon filtreyi monte etmek için karbon filtreyi fan gövdesinin her ikiyanında bulunan plastik parçaya merkezleyerek tırnaklara otutturun. sağa ya da sola doğru çevirerek sıkıştırın.
• Yağ filtrelerini tekrar takın.

4 Temizlik ve bakımı

Temizlik ve bakım işlemi yapılmadar önce, cihazın fişini prizden çekin, veya şalteri kapatın.

Cihazın temizlenmesi ve filtrelerin değiştirilmesi ile ilgili hükümlere uyulmaması yangın riskine neden olabilir. Bu nedenle burada verilen yönergelere uyulması önerilir. Üretici, uygunsuz kullanımdan kaynaklanan motor hasarlarından veya yangınlardan sorumlu değildir.

Sadece nötr sıvı deterjanla nemlendirilmiş bir bez kullanarak temizleyin. Aşındırıcı ürünler ve alkol kullanmayın.

4.1 Yağ filtrelerin temizlenmesi

Yağ filtresi havadaki yağ parçacıklarını tutmaya yarar. Yağ filtreleri yıkandıkça renk değişimi gözlenebilir. Bu durum normaldir filtrelerinizi değiştirmeniz gerekmez.

• Yağ filtre kilidini ileri itin.
• Sonra aşağı doğru hafifçe indirip öne çekin. Aksi halde yağ filtresini eğebilirsiniz. Yağ filtrelerini sıvı deterjanlı suda yıkayıp durulayın ve yağ filtresini yukarıdaki adımları tersine uygulayarak yuvasına tekrar takın. Bu yağ filtreleri havadaki yağ parçacıklarını tutmaya yarar.

Yağ fitrelerinizi bulaşık makinesinde de yıkayabilirsiniz.

DİKKAT: Yağ filtresini normal kullanımda ayda bir kez temizleyin.

4.2 Karbon filtrelerin değiştirilmesi

Koku giderici filtrelerin içinde kömür (Aktif karbon) bulunmaktadır. Karbon filtre kullanılsın ya da kullanılmasın her durumda Alüminyum yağ filtreleri üründe takılı olmalıdır.

- Yağ filtreleri sökün.

- Karbon filtreyi çıkarmak için karbon filtreyi tırnaktan saat yönünün tersine çevirerek yerinden çıkarın (Şekil 5).

• Yeni karbon filtreyi takın.
• Yağ filtrelerini takın.

DIKKAT

• Karbon filtre asla yıkanmamalıdır
• Karbon filtrelerini 3 ayda bir değiştiriniz.
• Karbon filtreyi Yetkili servislerden temin edebilirsiniz

5 Cihazın kurulumu

UYARI: Kuruluma başlamadan önce, Kullanma Kılavuzundaki güvenlik bilgisini okuyun.

UYARI: İşbu talimatlara uygun vida ve sabitleyicilerle monte edilmemesi, elektrik şokla sonuçlanabilir.

Davlumbazın montajı için size en yakın Yetkili Servisi'ne başvurun.

Davlumbazın yerinin ve elektrik tesisatının hazırlanması müşteriye aittir.

5.1 Cihazın konumu

(Şekil 6)

• Davlumbazın montajı yapılmadan önce ocak ile arasındaki mesafeye dikkat edilmelidir. Bu mesafe 65 cm olmalıdır.
  • Gazlı ocaklarda izgara yüzeyinden
• Elektrikli ocaklarda cam yüzey üzerinden ölçü alınmalıdır.

1. Ürün
2. Dis baca
3. Baca bağlantı sacı
4. Kullanma kılavuzu
5. Montaj şablonu
6. 2x ∅6mm plastik dubel
7. 4x ∅8mm plastik dubel
8. 4x 4,8x50 duvar askı vidası
9. 2x 3,9x22 baca bağlantı sacı vidası
10. 4x 3,5x9,5 baca bağlantı vidası
11. Baca klepesi
12. ∅150/120mm plastik baca adaptörü
    Davlumbazı takacağınız yeri uygun hale getirmek için gerekli bilgiler aşağıda yer almaktadır.

5.3 Davlumbazınızın duvara montajı

• Duvar düz, dik konumda ve yeterli taşıma gücüne sahip olmalıdır.
• Matkap deliklerinin derinliği, civata uzunluğuna uygun olmalıdır.
• Ekte ki civatalar ve dubeller, tuğladan yapılmış

5 Cihazın kurulumu

duvarlar için kullanıma uygundur. Başka konstrüksüyonlar için (örn. alçı, plaka, gözenekli beton) uygun sabitleme dubelleri ve civataları kullanınız.

(Şekil 7)

DİKKAT: Duvarı delme işlemi yapmadan önce delmeyi planladığınız noktaların etrafından elektrik, gaz veya su borularının geçmediğinden emin olunuz.

Tavandan davlumbazın alt kenarına kadar duvara dik bir orta konum çizgisi çiziniz. Aksesuarlar içerisinde yer alan montaj şablonunu davlumbazın montaj yapılacağı yüzeye yapıştırınız. Bu işlemi yaparken davlumbazın montaj yüksekliğine uyunuz (Şekil 6).

Baca bağlantı sarının ortasında bir çentik yer almaktadır. Baca bağlantı sacı üzerinde yer alan bu çentiğin orta noktasını duvara dik olarak çizdiğiniz çizgiye yerleştiriniz. Bu işlemi yaparken davlumbazın maksimum yüksekliğine göre ayarlayınız (Şekil 1).

Baca bağlantı sacının montaj yapılacağı delikleri kalem yardımıyla işaretleyiniz (Şekil 7/ a).

İşaretlemiş olduğunuz noktaları ∅6 mm matkap ile deliniz ve 2 adet ∅6mm plastik dubelleri bu deliklere çakınız (Şekil 7/a). Baca bağlantı sacını 3,9x22 vidalar ile duvara sabitleyiniz (Şekil 7/a).

Davlumbaz gövdesinin montajını yapmak için montaj şablonu üzerinde yer alan A,B,C,D ∅8mm matkap ile deliniz ve bu noktalara 4,8x50mm plastik dubelleri çakınız. (Şekil 7/b)

2 adet 4,8x50 askı vidasını vida başı ile duvar arasında 5 mm boşluk kalacak şekilde vidalayınız (Şekil 7/b).

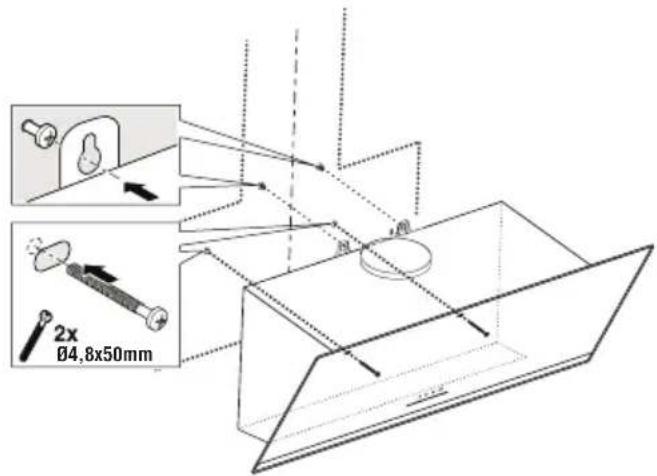

(Şekil 8)

1. Askı sacı

2. Askı sacı bağlantı vidası

Davlumbazın duvara montajını yapmak için motor kabini üzerinde takılı olan askı Saclarının vidalarını gevşeterek yukarı doğru çekin ve sonra tekrar sabitleyiniz (Şekil 8 / A).

Davlumbazın yandan emiş camını açınız ve alüminyum filtresini çıkarınız (Şekil 4).

Davlumbazı gövdesinden tutarak daha önceden duvara vidalamış olduğunuz askı vidalarına takınız ve askı vidalarını iyice sıkınız (Şekil 9).

5 Cihazın kurulumu

Davlumbazı, iç kısmında yer alan montaj deliklerinden iki adet 4,8x50 vida ile duvara sabitleyiniz (Şekil 9).

5.4 Bacaya bağlama

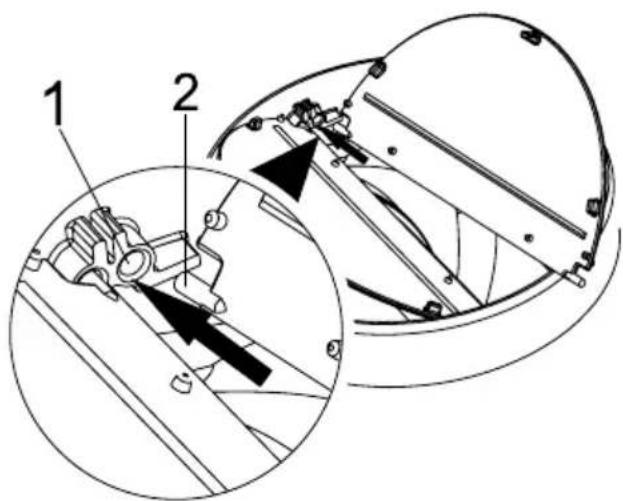

1. Klepe pimi yuvası
2. Klepe pimi

Klepe üzerinde yer alan plastik pimi (Şekil 10/2 numaralı alan) motor çıkışı içerisinde yer alan pim yuvasına (Şekil 10/1 numaralı alan) geçiriniz. Daha sonra klepe üzerinde ki diğer pimi takmak için klepeyi hafifçe esneterek diğer pim yuvasına takınız (Şekil 4).

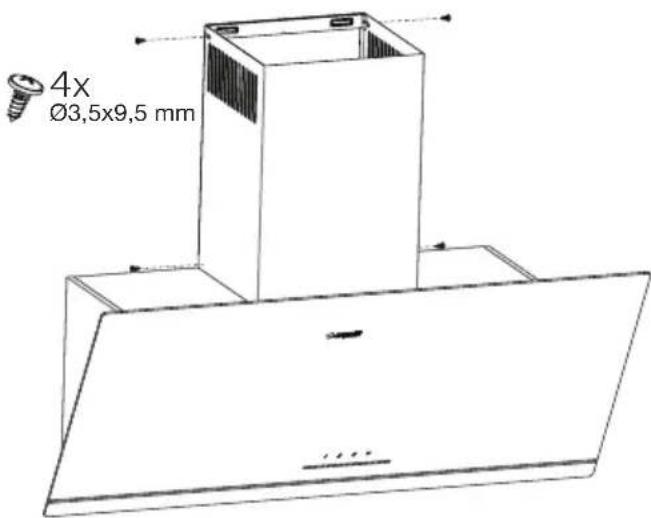

Ø 120/150 mm'lik plastik baca adaptörünü kullanacaksanız borunun bir ucunu bu adaptöre, kullanmayacaksanız ürün üzerindeki direk çıkışa bağlayın. Borunun diğer ucunu bacanıza bağlayın. Bu iki bağlantının cihaz en yüksek devirde çalıştığında yerlerinden çıkmayacak sıkılıkta olduğunu kontrol edin. elepçe ile sıkıldığında baca içindeki klepele- rin çalıştığını kontrol edin. Baca bağlantı borusunu adaptörün dışına takın (Şekil 11/a). Bağlantı boru-su adaptörün içine takılırsa hava geri dönüşümü engelleyen baca klepesi kapalı kalacağı için hava emişi gerçekleşmeyecektir (Şekil 11/b). Yapılan boru bağlantısı mümkün olduğu kadar kısa ve az dirsekle olmalıdır.

A: Baca çıkış borusu

B: Geri dönüşümü önleyen klepeler

C: Plastik baca

Cihaz çalışmadığında kapaklar kapanır ve dışarı- dan gelebilecek olası koku ve tozların ortama gir- mesini engeller.

(Şekil 11)

5.5 Davlumbaz baca montaji

Baca montajına başlamadan önce davlumbazınızın elektrik bağlantısını yapınız. Sac bacaları gövde çevresine geçiriniz. Dış bacayı motor kabini üzerinde bulunan dış baca bağlantı Saclarına vidalayınız. (Şekil 12).

Sac bacayı üst dış kenarlarından duvara sabitlenmiş olan baca bağlantı parçasına vidalayınız (Şekil 12).

(Şekil 12)

5 Cihazın kurulumu

5.6 Saklama

• Cihazı uzun süre kullanmayı düşünmüyorsanız lütfen dikkatli bir şekilde saklayın.
• Cihazı kaldırmadan önce fişini çekin ve tama-men soğumasını bekleyin.
• Cihazı ve aksesuarlarını orijinal ambalajlarında saklayın.
• Serin ve kuru bir yerde saklayın.
• Cihazı her zaman çocukların ulaşamayacağı bir yerde muhafaza edin.

5.7 Taşıma ve nakliye

• Taşıma ve nakliye sırasında cihazı orijinal ambalajında taşıyın. Ambalaj, cihazı fiziksel hasarlara karşı korur.
• Cihazın veya ambalajın üzerine ağır yükler koymayın. Cihaz hasar görebilir.
• Cihazın düşürülmesi arızalanmaya veya kalıcı hasara neden olur.

6 Arıza giderme

Arıza Giderme Nedeni Yardım
Ürün çalışmıyor. Sigortalan nızı kontrol edin. Sigorta atmış olabilir, kontrol ederek yeniden açın.
Ürün çalışmıyor. Elektrik bağlantısını kontrol edin. Şebeke gerilimi 220-240 V arasında olmalıdır.
Ürün çalışmıyor. Elektrik bağlantısını kontrol edin. Mutfağınızdaki diğer ürünlerin çalışıp çalışmadığını kontrol edin.
Aydınlatma lambası yanmıyor.	Elektrik bağlantısını kontrol edin. Şebeke gerilimi 220-240 V arasında olmalıdır.
Aydınlatma lambası yanmıyor.	Lamba anahtarını kontrol edin. Lamba anahtarı “açık” konumda olmalıdır.
Aydınlatma lambası yanmıyor.	Lambaları kontrol edin. Ürünün lambaları yanmalıdır.
Ürün hava girişi yetersiz çalışıyor.	Yağ filtresini kontrol edin. Yağ filtres normal şartlar altında ayda en az bir kez temizlenmelidir.
Ürün hava girişi yetersiz çalışıyor.	Hava tahliye bacasını kontrol edin. Hava tahliye bacası “açık” konumda olmalıdır.
Ürün hava girişi yetersiz çalışıyor.	Karbon filtreyi kontrol edin. Karbon filtreli ürünlerin filtresi normal olarak 3 ayda bir değiştirilmelidir.

7 Tüketici hizmetleri

Müşteri Hizmetleri

Müşteri Memnuniyeti Politikası

- Müşterilerimizin istek ve önerilerini her kanaldan karşılamaktan mutluluk duyarız.

Kanallarımız:

* Çağrı Merkezimiz: 0850 210 0 888
(Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden arayın*)
* Diğer Numaramız: 0216 585 8 888
- Çağrı Merkezimiz haftanın 7 günü 24 saat hizmet vermektedir.
- Çağrı Merkezimiz ile yaptığınız görüşmeler iletişim hizmeti aldığınız operatör firma tarafından sizin için tanımlanan tarifeye göre ücretlendirilir.
- Sabit veya cep telefonlarımızdan alan kodu tuşlamadan çağrı merkezi numaramızı arayarak ürününüz ile ilgili arzu ettiğiniz hizmeti talep edebilirsiniz.
* Whatsapp Numaramız: 0544 444 0 888
* Faks Numaramız: 0216-423-2353
* Web Adresimiz:
- www.arcelik.com.tr
* e-posta Adresimiz:
- [e-mail]

* Sosyal Medya Hesaplarımız:

* Posta Adresimiz:
- Arçelik A.Ş. Karaağaç Caddesi No:2-6, 34445, Sütlüce / İSTANBUL
* Bayilerimiz,
- https://www.arcelik.com.tr/arcelik-bayileri
* Yetkili Servislerimiz,
- https://www.arcelik.com.tr/yetkili-servisler
- Tüm yetkili servis istasyonu bilgilerimiz, Ticaret Bakanlığı tarafından oluşturulan “Servis Bilgi Sistemi”nde (www.servis.gov.tr) yer almaktadır.
- Yedek parça malzemeleri yetkili servislerimizden temin edilebilir.

• Müşterilerimizden iletilen istek ve önerilerin Arçelik'e ulaştığı bilgisini, müşteri profili ayrımı yapılmaksızın kendilerine 24 saat içinde veririz.
• Müşteri Hizmetleri sürecimiz:

Müşterilerimizin istek ve önerilerini;

* İzlenebilir, raporlanabilir, şeffaf ve güvenli tek bir bilgi havuzunda toplariz.
* Yasal düzenlemelere uygun, objektif, adil ve gizlilik içinde ele alır ve değerlendiririz.
* Bu geri bildirimleri süreçlerimizin daha mükemmel hale getirilmesinde kullanırız.

• Arçelik olarak, mükemmel müşteri deneyimini yaşatmayı ana ilke olarak kabul eder, müşteri odaklı bir yaklaşım benimseriz.
• Bütün süreçlerimizi yönetim sistemi ile entegre ederek birbirini kontrol eden bir yapı geliştirilmesini sağlarız.

Yönetim hedeflerini de bu sistem üzerinden besleriz.

Aşağıdaki önerilere uymanızı rica ederiz.

• Ürününüzü aldığınızda Garanti belgesini Yetkili Saticınıza onaylattırınız.
• Ürününüzü kullanma kılavuzu esaslarına göre kullanınız.
• Ürününüz ile ilgili hizmet talebiniz olduğunda yukarıdaki telefon numaralarından Çağrı Merkezimize başvurunuz.
• Hizmet için gelen teknisyene “teknisyen kimlik kartı” nı sorunuz.
• İşiniz bittiğinde Yetkili servis teknisyeninden “Hizmet Fişi” istemeyi unutmayınız. alacağını “Hizmet Fişi”, ilerde ürününüzde meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.
• Ürünün kullanım ömrü: 10 yıldır. (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresi)

7 Tüketici hizmetleri

Hizmet talebinin değerlendirilmesi

Müşteri Başvurusu1

Web sitesi

0850 210 0 888 Çağrı merkezi

Yetkili Servis

musteri.hizmetleri @arcelik.com.tr

Yetkili Satıcı

Faks 0216 423 2353

2 Başvuru kaydı

Başvuru Konusu Müşteri Adı, Soyadı Müşteri Telefonu Müşteri Adresi

3 Hizmet talebinin alınması

• Hizmet talebi analizi
• Hizmet hakkında müşterinin bilgilendirilmesi (Keşif, nakliye, montaj, bilgi, onarım, değişim vb.)
• Hizmet hakkında gerekli işlemin gerçekleştirilmesi

4 Müşteri memnuniyetinin alınması

Memnun

Memnun değil

5 Başvuru kaydının kapatılıp, bilgilerin saklanması

Bu kılavuzu okumadan ürününüzü çalıştırmayınız.

Ürününüz ile ilgili garanti şartları, kullanımı ve sorun giderme yöntemleri kılavuzda yer almaktadır.

Uygun Kullanım ve Garanti ile İlgili Dikkat Edilmesi Gereken Hususlar;

Aşağıda belirtilen sorunların giderilmesi ücret karşılığında yapılır. Bu durumlar için garanti şartları uygulanmaz;

1. Kullanım hatalarından kaynaklanan hasar ve arızalar,
2. Malın tüketiciye tesliminden sonraki yükleme, boşaltma, taşıma vb. sırasında oluşan hasar ve arızalar,
3. Malın kullanıldığı yerin elektrik (priz, gerilim, topraklama vb.), su (su basıncı, musluk vb.), doğalgaz, telefon, internet vb. şebekesi ve/veya altyapısı (gider, zemin, ortam vb.) kaynaklı meydana gelen hasar ve arızalar,
4. Doğa olayları ve yangın, su baskını vb. kaynaklı meydana gelen hasar ve arızalar,
5. Malın tanıtma ve kullanma kılavuzlarında yer alan hususlara aykırı kullanılmasından kaynaklanan hasar ve arızalar,
6. Malın, 6502 sayılı Tüketicinin Korunması Hakkındaki Kanununda tarif edilen şekli ile ticari veya mesleki amaçlarla kullanımı durumunda ortaya çıkan hasar ve arızalar,
7. Mala yetkisiz kişiler tarafından bakım, onarım veya başka bir nedenle müdahale edilmesi Durumlarında mala verilmiş garanti sona erecektir.

Garanti uygulaması sırasında değiştirilen malın garanti süresi, satın alınan malın kalan garanti süresi ile sınırlıdır.

Ürününüz Arçelik A.Ş. tarafından üretilmiştir.

Menşei: Türkiye

GARANTI ŞARTLARI

)1 Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
2) Malın tanıtma ve kullanma kılavuzunda gösterildiği şekilde kullanılması ve Arçelik A.Ş.’nin yetkili küldığı servis çalışanları dışındaki şahıslar tarafından bakım, onarım veya başka bir nedenle müdahale edilmemiş olması şartıyla, malın bütün parçaları dahil olmak üzere tamamını; malzeme, işçilik ve üretim hatalarına karşı malın teslim tarihinden itibaren yukarıda belirtilen süre kadar garanti eder.
3) Malın ayıplı olduğunu anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan; a- Sözleşmeden dönme, c- Ücretsiz onarılmasını isteme, b- Satış bedelinden indirim isteme, ç- Satılanın ayıpsız bir misli ile değiştirilmesini isteme, haklarından birini kullanabilir.
4) Tüketicinin bu haklardan ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.
)5 Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;-Garanti süresi içinde tekrar arızalanması,-Tamiri için gereken azami sürenin aşılması,-Tamirinin mümkün olmadığını, yetkili servis istasyonu, satıcı, üretici yada ithalatçı tarafından bir raporla belirlenmesi durumlarında;tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkân varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir. Satici, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ile ithalatçı müteselsilen sorumludur.
6) İlgili mevzuatlarda belirlenen kullanım ömrü süresince malın azami tamir süresi 20 iş gününü, geçemez. Bu süre, garanti süresi içerisinde mala ilişkin arızanın yetkili servis istasyonuna veya satıcıya bildirimi tarihinde, garanti süresi dışında ise malın yetkili servis istasyonuna teslim tarihinden itibaren başlar. Garanti kapsamı içerisindeki malın arızasının 10 iş günü içerisinde giderilememesi halinde, üretici veya ithalatçı; malın tamiri tamamlanıcaya kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır. Benzer özellikleri sahip başka bir malın tüketici tarafından istenmemesi halinde üretici veya ithalatçılar bu yükümlülükten kurtulur. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir.
7) Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan hasar ve anzalar garanti kapsamı dışındadır.
8) Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.
9) Satıcı tarafından bu Garanti Belgesinin verilmemesi durumunda tüketici, Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.
Üretici veya İthalatçı Firmanın;Malın;
Unvanı: Arçelik A.Ş.Markası: Arçelik
Adresi: Arçelik A.Ş. Karaağaç Caddesi No:2-6,34445, Sütlüce / İSTANBUL		Cinsi:DavlumbazModeli: ADE 606 B	ADE 906 BADE 606 GADE 906 GADE 606 SADE 606 DADE 906 SADE T 906 S
Telefonu: 0216 585 8 888 Bandrol ve Seri No:
Faks: 0216 423 2353		Garanti Süresi: 2 YIL
web adresi: www.arcelik.com.tr		Azami Tamir Süresi: 20 İş günü
	GENEL MÜDÜR		GENEL MÜDÜR YRD.
Satıcı Firmanın:
Unvanı:		Fatura Tarih ve Sayısı:
Adresi:		Teslim Tarihi ve Yeri:
Telefonu:		Yetkilinin İmzası:
Faks:		Firmanın Kaşesi:
e-posta
Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaşeleyecektir.
