Önsöz

WV-CF102E, 1/4 inç CCD katı görüntü sensörlü ve 752 yatay piksel oranlı gözetleme amaçlı renkli CCTV kameradır.

Bu kamera herhangi bir zorluk yaşanmadan tavana veya duvara monte edilebilir.

Özellikler

WV-CF102E'nin, yeni geliştirilen dijital sinyal işlemci sayesinde, uyarlamalı siyah daraltma fonksiyonu, 540 TV satırı yüksek çözünürlüğü (yatay) ve 1,2 lx (F2,0) minimum parlaklığı vardır.

iÇİNDEKİLER

Önemli Güvenlik Talimatları 3

Sorumluluk Sınırlaması 4

Garantinin Geçersiz Olması....4

Önsöz....5

Özellikler 5

Önlemler 7

Ana Düğmeler ve İşlevleri 9

Kurulum ve Bağlantılar....11

■ Hazırlık....11

■ Kameranın Sökülmesi 12

■ Bağlantılar ....12

■ Görüntü ayarlaması....13

■ Kameranın takılması ....15

Teknik özellikler 16

Standart Aksesuarlar ....17

Opsiyonel aksesuarlar ....17

Önlemler

Bu cihazın açma/kapatma düğmesi yoktur.

Güç, harici bir 12 V DC güç kaynağından beslenir. Cihazın açılması/kapatılması ile ilgili ayrıntılar için servis personeline başvurun.

Sabit performans ile kullanmak için

• Cihaz yüksek sıcaklıklarda ve yüksek nemli ortamlarda kullanıldığında, parçaları bozulabilir ve cihazın ömrü kısalabilir. Ürünü, ısıtıcılardan gelen doğrudan ısıya maruz bırakmayın.
• Kamerayı sıcaklığın -10 °C ile +50 °C arasında ve nem oranının %90'ın altında olduğu ortamlarda kullanın. (Elektriği kapatmadan cihazı kullandığınızda)

Deliklerden cihazın içine metal cisimler düşürmeyin.

Bu, cihazın ciddi hasar görmesine sebep olabilir.

Cihazı hemen kapatın ve bakım için yetkili servis personeline başvurun.

Metal kenarlara elinizi sürtmeyin.

Bu, yaralanmaya neden olabilir.

Kamerayı sökmeye çalışmayın.

Elektrik çarpması tehlikesini önlemek için vidaları veya kapakları açmayın.

Cihazın içinde kullanıcıının bakımını yapabileceği parça yoktur.

Servis işlemleri için yetkili bir servis personeline danışın.

Kamerayı dikkatli kullanın.

Kamerayı yanlış kullanmayın. Darbelerden, sarsıntılardan vs. kaçının. Uygun biçimde kullanılmaması veya saklanması hasara neden olabilir.

Kubbe kapağına çıplak elle dokunmayın.

Kirli kubbe kapağı görüntü kalitesinin bozulmasına neden olabilir.

Kamera gövdesinin temizlenmesi

Kamerayı temizlemeden önce kapatın.

Kamerayı temizlemek için kuru bir bez kullanın.

Kameranın gövdesini temizlerken, güçlü aşındırıcı deterjanlar kullanmayın. Kirler çıkmıyorsa, yumuşak bir deterjan kullanın ve yavaşça silin. Sonra, kalan deterjanı kuru bir bezle silin.

Aksi takdirde, renk solması meydana gelebilir. Temizlik için kimyasal bir bez kullanıldığında, bezin kullanım talimatlarını okuyun.

CCD renk filtresinin solması

Spot ışık gibi, parlak bir ışık kaynağı altında sürekli çekim yaptığınızda, CCD'nin renk filtresi bozulabilir ve rengi solabilir. Bir spot ışığını belli bir süre sürekli çektikten sonra sabit çekim yönü değiştirilse bile, renk solması devam edebilir.

Kamerayı güçlü ışık kaynaklarına doğru tutmayın.

Spot lamba gibi ışık kaynağı, parlamaya (ışık yoğunluğu) veya lekeye (dikey çizgiler) neden olabilir.

Bu ürünü sadece içeride kullanın.

Bu cihazı uzun süre doğrudan güneş ışığına maruz bırakmayın ve ısıtıcı veya klima yakınına yerleştirmeyin; Aksi takdirde, deformasyon, renk solması ve arıza meydana gelebilir. Bu cihazı sudan uzak tutun.

Cihazı aşağıdaki belirtilen yerlere yerleştirmekten kaçının.

• Yağmurdan veya su sıçramalarından dolayı ıslanabileceği yerler
• Yüzme havuzu gibi, kimyasal maddelerin kullanıldığı yerler (sadece dışarıda değil)
• Mutfak gibi buhara ve yağ dumanına maruz kalan yerler
• Yanıcı gaz ve buhar yakınındaki yerler
• Radyasyon veya x-ray yayılımının olduğu yerler
• Güçlü manyetik alana veya radyo dalgalarına maruz kalan yerler
• Aşındırıcı gazların üretildiği yerler
• Deniz kenari gibi, tuzlu havanın hasara sebep olabileceği yerler
• Sıcaklığın -10^ - +50^ arasında olmadığı yerler.
• Titreşime maruz kalan yerler (Bu ürün araçta kullanım için tasarlanmamıştır.)

Montaj yeri

Belli bir ortamda uygun yer konusunda endişeniz varsa, yardım için bayinize başvurun.

Montaj yerinin kameranın ağırlığını taşıyacak kadar sağlam olduğundan emin olun (beton tavan gibi).

Kamerayı nemli veya tozlu ortamlara yerleştirmeyin.

Aksi takdirde, iç parçaların ömrü kısalabilir.

Kullanmadığınız zaman cihazı kapatın.

Radyo paraziti

Kamera TV/radyo anteni, güçlü elektrik alanı veya manyetik alan yakınında (motor veya transformatör yakını) kullanıldığında, görüntüler bozulabilir ve ses parazitli çıkabilir.

Montaj vidaları

Kamerayı monte etmek için vida veya civata satın almanız gerekir. Bu maddeleri, kameranın monte edileceği alanın malzemesine ve mukavemetine göre seçin. Vidalar ve cívatalar, montaj alanın malzemesine ve mukavemetine göre uygun bir sıkma torku ile sıkılmalıdır.

Ana Düğmeler ve İşlevleri

①Video çıkış konnektörü

Kompozit video sinyalleri iletilir. Bu cihaz bir multipleks cihaza bağlandığında, INT'e göre önceliği olan çok katmanlı VD2 otomatik olarak seçilir.

②işaretleyici

Üst kapak takıldığında bu işaretleyici kullanılır.

③Dip anahtarı

Arka ışık dengeleme, Uyarlamalı Siyah Daraltma veya Basit gündüz/gece modunu AÇAR/KAPATIR.

- Basit gündüz/gece modu seçme düğmesi [D/N]

ON: Kamera, görüntü karanlık ise siyah beyaz modunu veya yeterince parlak ise, renkli modunu seçer.

OFF: Normalde renkli görüntü gösterilir.

Varsayılan ayarlama: KAPALI

Not:

Basit gündüz/gece fonksiyonu, siyah/beyaz görüntülerin SENSE UP fonksiyonu kullanılarak çalıştırılır. IR filtresi sabitlenmiştir.

- Uyarlamalı Siyah Daraltma seçme düğmesi [B.S.]

ON: Cismin karanlık alanı, aydınlatılmak üzere otomatik olarak düzeltilir.

OFF: Işık dengelenmez.

Varsayılan ayarlama: KAPALI

Önemli:

"ON" (açık) ayarlaması durumunda, cismin karanlık alanlarında parazit artabilir. Bunun yanında, karanlık ve aydınlık alanların çevresi yakınında karanlık ve parlaklık vurgulanabilir.

- Arka ışık dengeleme düğmesi (BLC)

ON: Cisimden daha parlak ise, arka ışığı otomatik olarak dengeler.

OFF: Cismin ön tarafı aşırı parlak ise bu mod kullanılır.

Varsayılan ayarlama: KAPALI

Not:

Çok güçlü arka ışık gibi bazı koşullarda, arka ışık seviyesini algılamak üzere bu mod ON (açık) konumuna alınsa bile, istenilen dengeleme efekti elde edilmeyebilir.

④ Lens ünitesi

Odağı ayarlamak için çevirin.

⑤Azimut ayar çarkı

Kameranın azimut açısını ayarlar.

⑥Tilt sehpası

Kameranın eğim konumunu ayarlar.

⑦Pan sehpası

Kameranın döndürme konumunu ayarlar.

⑧- 1 Pan sehpası kilitleme vidası [LOCK]

Pan sehpasını sabitler.

⑧- 2 Pan sehpası kilitleme vidası deliği

[LOCK] (yedek)

⑨Elektrik kablosu

Harici bir güç kaynağından 12 V DC elektrik besler.

⑩Kablo erişim deliği

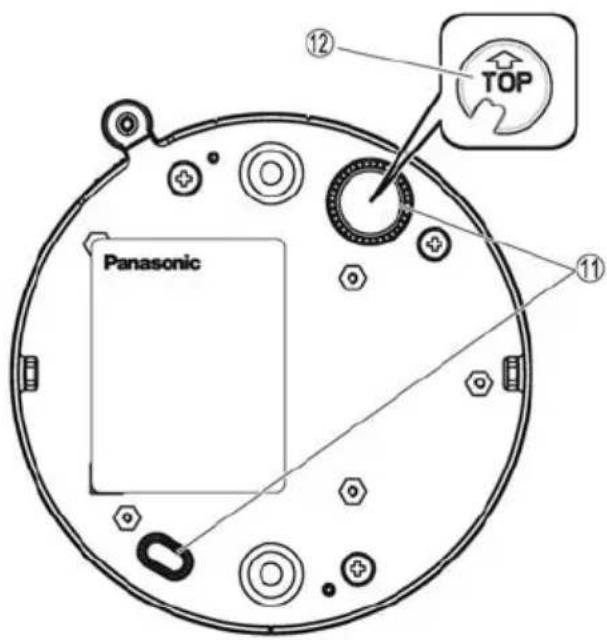

⑪Güvenlik plakası

⑫Toz Koruma Kapağı

Kablo erişim deliğinden kameraya toz girmesini önleyen bir lastik kapak.

Kurulum ve Bağlantılar

Dikkat:

SADECE 2. SINIF 12 V DC GÜÇ KAYNAĞINA BAĞLAYIN.

Kurulum yetkili servis personeli veya sistem montaj teknisyenleri tarafından yapılmalıdır.

■Hazırlıklar

Önemli:

- Montaj alanının malzemesine uygun olarak 2 montaj vidası temin edin. Bu durumda, ahşap vidalar ve civiler kullanılmamalıdır.

Tavsiye edilen sıkma torku aşağıdaki gibidir:

M4: 1.6 N·m {16 kgf·cm}

• Tek bir civatanın/vidanın gerekli çekme kapasitesi 196 N {20 kgf} veya daha fazladır.
• Altı tavan gibi bir tavan, toplam ağırlığı taşıyamayacak kadar zayıf ise, bu alan iyice sağlamlaştırılmalıdır.
• Montajdan sonra, kubbe kapağına takılan koruyucu kaplama çıkarılmalıdır.

●Direkt montaj

Kamera doğrudan bir duvara/tavana monte edilirse, kameranın montaj konumunu, kablo-ların geçtiği deliğin konumu ile hizalayın ve deliği açın.

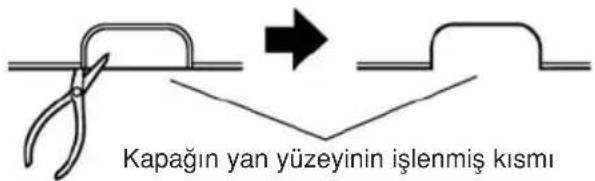

Duvarda/tavanda delik açılmazsa ve kablo duvar/tavan boyunca açıktan uzatılırsa, toz koruma kapağını çıkarın, kabloyu ayırın ve toz koruma kapağını tekrar takmayı unutmayın. Ardından, kablolar kapağın yanından geçecek şekilde kapağı işleyin.

●Bir bölmeli bağlantı kutusunu kul- lanma

Bölmeli bir bağlantı kutusu (4" x 2 3/8") kullan- eingınızda, piyasadan şekilde belirtilen ebatlara uygun bir kutu temin edin.

Ardından, piyasadan montaj yüzeyine ve duvarın/tavanın veya bölmeli bağlantı kutusunun yapısına uygun kamera tespit vidaları temin edin.

■Kameranın Sökülmesi

1. Üst kapaktaki koruma kaplamasını çıkarın. Montaj sırasında üst kısmı koruduğundan tamamen çıkarmayın.

1. Üst kapağı çıkartın.

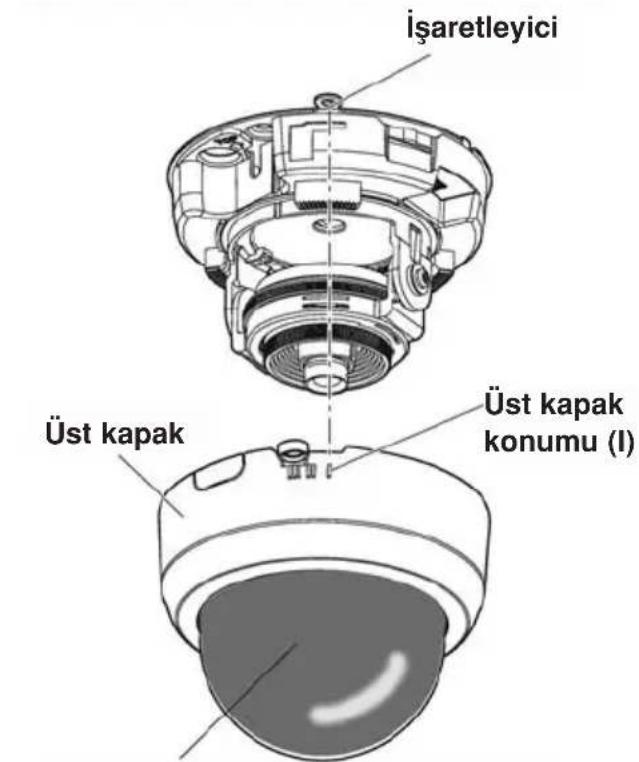

2. Bu cihazın işaretleyicisini üs kapaktaki "I" konumuna ayarlayın ve üst kapağı saatin tersi yönünde çevirerek çıkartın.

3. Kameranın “güvenlik plakasını” şekilde gösterildiği gibi ok yönünde çevirin ve üst kapak çıkarılabilecektir.
4. Şeffaf kubbe kapağı ve iç kubbe kapağı tek bir ünite içinde birleştirilmiştir.

Bu yüzden, kesinlikle bunları sökmeye çalışmayın. İşaretleyici

Kubbe kapağı bloğu (seffaf kubbe & iç kubbe bölümü)

●Kamerayı doğrudan duvara/tava- na monte etmek için

1. Montaj yerini hazırlayın.
2. Şablonu (standart aksesuar) duvar/tavan üzerine yerleştirin ve bir kalem ile iki vida konumunu ve kablo erişim deliğini işaretleyin.
3. Kamerayı duvara/tavana 2 vida ile (piyasa-dan temin edilir) monte edin.
4. Bütün montaj vidalarını sıkın.

●Kamerayı bölmeli bağlantı kutusu üzerine monte etmek için

1. Bölmeli bağlantı kutusunu duvara/tavana sabitleyin.
2. Kamerayı bölmeli bağlantı kutusuna 2 vida ile (piyasadan temin edilir) monte edin.
3. Bütün montaj vidalarını sıkın.

Montaj gereksinimleri aşağıda gösterildiği gibidir.

Montaj yeri	Model	Tavsiye edilen vida ve sıkma torku	Vida sayısı	Minimum çekme kuvveti
Tavan/duvar	(Direkt montaj)	M4, 1.6N·m{16kgf·cm}	2 adet 196 N/pc.{20 kgf/pc.}

■Bağlantılar

●Video çıkış bağlantısı

Önemli:

Koaksiyel kabloyu video çıkış konnektörüne bağlarken, koaksiyel kablo konnektörünün iyice kilitlendiğinden emin olun.

Verilen koaksiyel kabloyu kullanarak video çıkış konnektörünü monitöre veya diğer sistem cihazlarına bağlayın.

Maksimum uzatılabilir kablo uzunluğu tabloda gösterilmiştir.

Kablo tipi	İzin verilen uzunluğu
RG-59/U (3C-2V)	Yaklaşık 250 m{825 ft}
RG-6/U (5C-2V)	Yaklaşık 500 m{1 650 ft}
RG-11/U (7C-2V)	Yaklaşık 600 m{1 980 ft}
RG-15/U (10C-2V)	Yaklaşık 800 m{2 640 ft}

●Elektrik bağlantısı

Kameranın iki iletkenli kablosunu güç kaynağına bağlayın. Kablo renkleri tabloda gösterilmiştir.

Kablo rengi	12 V DC
Beyaz	Pozitif
Siyah	Negatif

■Görüntü Ayarlama

1. Video çıkış konnektörüne bir ayarlama monitorü bağlayın.

2. Pan, tilt, azimut ayarı

Önemli:

Pan, tilt ve azimut ayarlarını yaparken kamerayı lensinden tutmayın.

●Kablo Uzunluğu ve Tel Çapı

Elektrik kablosu ve güç kaynağı özelliklerini hesaplamak için aşağıdaki formülü kullanın. Kameranın güç girişlerine verilen voltaj 10,8 V DC ve 16 V DC arasında olmalıdır. Bakır telin direnci (20 °C'de)

Bakır telin çapı (AWG)	#24(0.22 mm2)	#22(0.33 mm2)	#20(0.52 mm2)	#18(0.83 mm2)
Direnç Ω/m	0.078	0.050	0.03	0.018
Direnç Ω/ft	0.024	0.015	0.009	0.005

L: Kablo uzunluğu (m)

R: Bakır telin direnci (Ω/m)

VA: Güç besleme ünitesinin DC çıkış voltajı

I: DC akım tüketimi (A)

Teknik özelliklere bakın.

①Kameranın döndürme konumunu ayarlamak için, pan sehpasını çevirin (Kapsam: 320°).

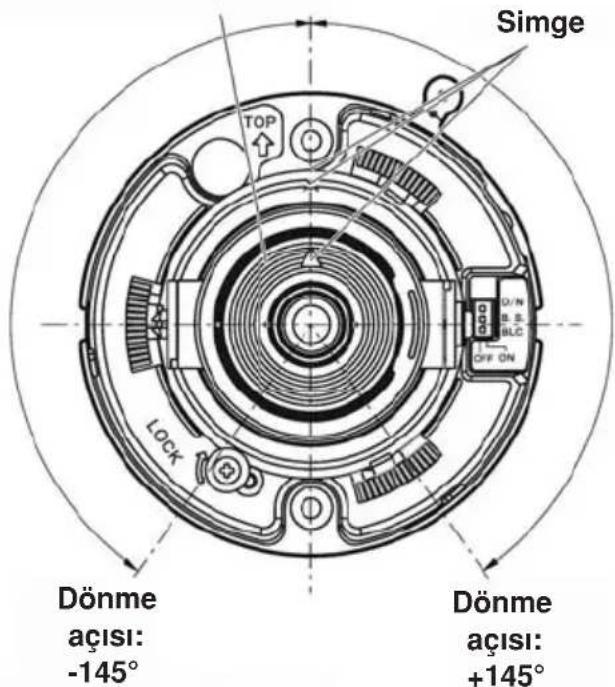

• Ayarlama kapsamı +180 ° (saat yönünde) ile -140 ° (saatin tersi yönünde) arasındadır.
• Ayarlamadan sonra, pan sehpası tespit vidasını sıkın.

Simge
▲: CCD'nin üst tarafı Pan sehpası

②Kameranın eğim konumunu ayarlamak için, tilt sehpasını çevirin (Kapsam: ±75 °).

• Lens ters yönde de çevrilebilir ancak, görüntüün azimut açısı değişir. Bu durumda, azimut görüntüsünü düzeltmek için pan sehpasını 180 ° tarafına doğru çevirin.
• Yataya yakın bir açıyla kullanıldığında, kubbe kapağı gölgesinin yansıtıılacağı unutulmamalıdır.

Değişken tilt açısı: ±75°

③Görüntünün azimut açısını ayarlamak için, azimut ayar çarkını çevirin (Kapsam: ±145°).

Azimut ayar çarkı

1. Odak ayarı

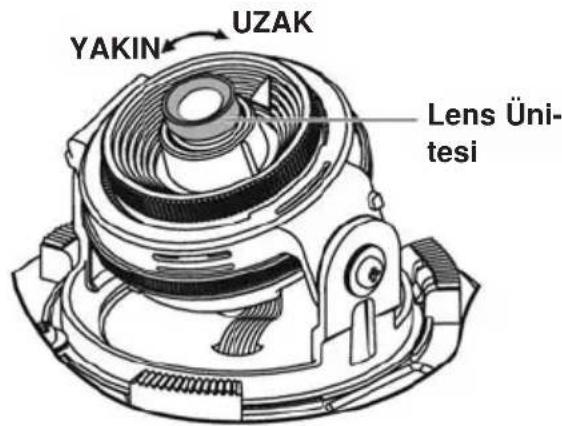

En iyi odağı elde etmek için lens ünitesini UZAK ile YAKIN arasında hareket ettirin.

Not:

Odağı ayarlarken lens ünitesinin cam yüzeyine dokunmayın.

■Kameranın takılması

1. Üst kapağı takın.

①Bu cihazın işaretleyicisini "I" konumuna ayarlayın ve üst kapağı takın.

Kubbe kapağı bloğu (şeffaf kubbe & iç kubbe bölümü)

②İç kubbeyi ayarlayın.

İşaretleyiciyi "II" konumuna ayarlamak için, üst kapağı saat yönünde çevirin.

Monitörü izleyerek kubbe kapağı bloğunu sağa ve sola çevirin. Tutulma olmayacak şekilde ayarlamaları yapın.

Önemli:

İç kubbe ayarlamaları için, işaretleyiciyi "Il" konumuna ayarlayın.

Kubbe kapağı bloğu dengesiz bir kuvvetle itilirse kırılabilir.

③İşaretleyiciyi "II" konumuna ayarlamak için, üst kapağı saat yönünde çevirin.

1. Bir aksesuar tespit vidası ile (M3) üst ka-pağı ve kamerayı sabitleyin.

Teknik özellikler

Güç kaynağı ve güç tüketimi: 12 V DC, 180 mA

Görüntü sensörü: 1/4 inch ara çizgi aktarmalı CCD

Etkili Piksel: 752(Y) x 582(D)

Tarama alanı: 3.7 (Y) x 2,7 (D) mm

Tarama sistemi: 2 : 1 interlace (fasılalı)

Tarama satırı: 625 satır

Tarama frekansı: Yatay: 15,625 kHz

Dikey: 50,00 Hz

Senkronizasyon : Dahili, multipleks dikey sürücü (VD2)

Çözünürlük: Yatay: 540 TV satırı (Ortada)

Dikey: 400 TV satırı (Ortada)

Video çıkışı: 1.0 V [p-p] PAL kompozit 75Ω

Beyaz denge: ATW

Sinyal-gürültü oranı: 50 dB (AGC Kapalı, ağırlık Açık konumuna eşit)

Minimum aydınlatma: F2.0'da 1.2 lx

Düğme fonksiyonu:

Arka ışık dengeleme düğmesi (AÇIK/KAPALI), Uyarlamalı Siyah Daraltma düğmesi (AÇIK/KAPALI), Basit gündüz/gece modu seçme düğmesi (AÇIK/KAPALI)

Lens: Sabit odak uzunluklu lens

Odak uzunluğu: f=2.5 mm

F numarası: F2,0

İzleme açısı: Yatay: 90°

Dikey: 65°

Açı ayarlaması: Pan kapsamı: +180 ° ile -140 ° arası

Tilt (yukarı-aşağı) kapsamı: ±75 °

Azimut kapsamı: ±145°

Ortam sıcaklığı -10 °C - +50 °C

Nem oranı: %90'dan düşük

Ebatlar: ∅108 mm x 83 mm (Y)

Ağırlık: 300 g

Verilen ebat ve ağırlık değerleri yaklaşıktır.

Standart Aksesuarlar

Kullanım Kılavuzu (bu kılavuz) ......1 adet

Aşağıda belirtilenler montaj içindir.

Üst kapak tespit vidası (M3) ......1 adet

Şablon ....1 adet

Opsiyonel aksesuarlar

Kubbe Kapak (mat tip)......WV-CF5S

Eski Elektrik & Elektronik Cihazların Elden Çıkarılması ile İlgili Bilgi (Özel Toplama Alanları)

Ürünler ve/veya ilgili dokümanlar üzerindeki bu sembol, eski elektrik ve elektronik cihazların normal ev çöplüğüne atılmaması gerektiğini belirtir.

Uygun işlem, geri kazanım ve geri dönüşüm için, bu ürünleri ücretsiz olarak kabul edilecekleri ilgili toplama noktalarına götürün. Veya bazı ülkelerde, eşdeğerindeki yeni bir ürün almak şartıyla ürünlerinizi yerel satıcınıza geri götürebilirsiniz.

Bu ürünün düzgün bir şekilde atılması değerli kaynakları koruyacak, çevre ve insan sağlığı üzerindeki olumsuz etkileri önleyecektir. En yakın toplama mer-

kezi ile ilgili ayrıntılar için yerel birimlere danışın. Bu ürünün yerel düzenlemelere uygun olarak elden çıkarılmaması cezalara çarptırılmanıza sebep olabilir.

Avrupa Birliğindeki Kullanıcılar için

Elektrik ve elektronik cihazları atmak isterseniz, daha fazla bilgi için bayinize veya satıcınıza başvurun.

Avrupa Birliği Dışındaki Ülkelerde Cihazların Elden Çıkarılması ile İlgili Bilgi

Bu sembol sadece Avrupa Birliği ülkelerinde geçerlidir.

Bu cihazı elden çıkarmak isterseniz, doğru elden çıkarma yöntemi için yerel birimlere veya bayinize başvurun.

PANASONIC

ELEKTRONİK SATIŞ A.Ş.

İTHALATÇI FİRMA GARANTI BELGESİ

BELGE NO:79762

BELGENİN ONAY TARİHİ: 03.03.2010

İMALATÇI VEYA İTHALATÇI FİRMA

ÜNVAN : Panasonic Elektronik Satış A.Ş.

ADRES: : Maslak Mah. Bilim Sokak. Sun Plaza

No:5 Kat:16 34398 Maslak / İstanbul

TELEFON - FAKS : Tel: [phone] pbx Faks: 0212-286 21 11

FİRMA YETKİLİSİNİN

İMZA VE KAŞESİ

MALIN

CİNST : Güvenlik Kamerası

MARKASI : Panasonic

MODELİ :

SERÍ NO / BANDROL

TESLİM TARİHİ VE YERİ

AZAMİ TAMİR SÜRESİ : 30 iş günü

TARİH, İMZA VE KAŞE :

MÜŞTERİ

İSTİM / ÜNVAN : ____

ADRES :

†MZA :

GARANTI ŞARTLARI

1. Garanti süresi malın teslim tarihinden itibaren başlar ve 2 yıldır.

2. Malın bütün parçaları dahil olmak üzere tamamı Firmamızın garantisi kapsamındadır.

3. Malın garanti süresi içerisinde arızalanması durumunda tamirde geçen süre garanti süresine ciklenir. Malm tamir süresci en fazla 30 iş günüdür. Bu süre mala ilişkin arızanın servis istasyonuna, servis istasyonunun olmaması durumunda malın saticısı, bayii, accentası, temsileciliği, ithalatçısı veya imalatçışından birisine bildirim tarihinden itibaren başlar. Sanayi malının arızasının 15 iş günü içerisinde giderilmemesi halinde imalatçı veya ithalatçı malın tamiri tamamlanıncaya kadar benzer özelliklere sahip başka bir sanayi malını tüketicinin kullanımına tahsis etmek zorundadır.

4. Malın garanti süresi içerisinde gerek malzeme ve işçilik gerekse montaj hatalarından dolayı anzalanması halinde işçilik masrafi değiştirilen parça bedeli ya da başka herhangi bir ad altında hiç bir ücret talep etmeksizin tamir yapılacaktır.

5. Malin

- Teslim tarihinden itibaren garanti süresi içinde kalmak kaydıyla bir yıl içerisinde aynı arızayı ikiden fazla tekrarlaması veya farklı arızaların dörtten fazla ortaya çıkması sonucu maldan yararlanamamanın süreklilik kazanması,

- Tamiri için gereken azami sürenin aşılması,

- Servis istasyonunun mevcut olmaması halinde sırasıyla satıcısı, bayii, acentası, temsilcisi, ithalatçısı veya imalatçışından birisinin düzenleyceceği raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi, durumlarında ücretsiz olarak değiştirme işlcmi yapılacaktır.

1. Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

2. Garanti süresi içerisinde servis istasyonları tarafından yapılmasının zorunlu olduğu imalatçı veya ithalatçı tarafından şart koşulan periyodik bakımlarda verilen hizmet karşılığı tüketiciden işçilik ücreti veya benzeri bir ücret talcp edilemez.

3. Garanti Belgesi ile ilgili olarak çıkabilecek sorunlar için Sanayi ve Ticaret Bakanlığı Tüketicinin ve Rekabetin Korunması Genel Müdürlüğü'ne başvurulabilir.

UYARI

1. Müşleri Panasonic Elektronik Satış A.Ş. yetkili servis elemanları dışında cihaza hiçbir şekilde onarımı için müdahale ettirmeyecektir.
2. 1. Maddenin ihlalinden doğacak hasar ve sonuçları müşteriye fatura edilceektir.

Bu Belgenin kullanılmasına; 4077 sayılı Tüketicinin Korunması hakkında kanun ve kanun'a dayanılarak yürürlüğe konulan Garanti Belgesi uygulama esaslarına dair Tebliğ uyarınca / T.C. Sanayi ve Ticaret Bakanlığı Tüketicinin ve Rekabetin Korunması Genel Müdürlüğü tarafından izin verilmiştir.

İTHALATÇI FİRMA:

Panasonic

Panasonic Elektronik Satis A.Ş.

Maslak Mah. Bilim Sokak Sun Plaza Kat:16 Şişli / İstanbul

Tel:[phone] Faks:0212 286 21 11

MÜŞTERİ HİZMETLERİ

444 72 62

Uygunluğu Test Eden Kuruluş

Üretici Firma

Panasonic Services (Europe) GmbH Panasonic System Network Co., LTD.
