KULLANIM KILAVUZU P 26 YEI Arçelik

Davlumbaz Kullanma kılavuzu

P 24 YEI

P 26 YEI

P 42 YEI

P 36 YEI

P 39 YEI

Lütfen önce bu kılavuzu okuyun!

Değerli Müşterimiz,

Arçelik ürününü tercih ettiğiniz için teşekkür ederiz. Yüksek kalite ve teknoloji ile üre-tilmiş olan ürününüzün size en iyi verimi sunmasını istiyoruz. Bunun için, bu kılavuzun tamamını ve verilen diğer belgeleri ürünü kullanmadan önce dikkatle okuyun ve bir başvuru kaynağı olarak saklayın. Ürünü başka birisine verirseniz, kullanma kılavuzunu da birlikte verin. Kullanma kılavuzunda belirtilen tüm bilgi ve uyarıları dikkate alarak talimatlara uyun.

Bu kullanma kılavuzunun başka modeller için de geçerli olabileceği unutmayın. Modeller arasındaki farklar kılavuzda açık bir şekilde belirtilmiştir.

Sembollerin anlamları

Bu kullanma kılavuzunun çeşitli kısımlarında aşağıdaki semboller kullanılmıştır:

Cihazın kullanımıyla ilgili önemli bilgi- ler ve faydalı tavsiyeler.

Can ve mal güvenliğiyle ilgili tehlikeli durumlar konusunda uyarılar.

Elektrik çarpması uyarısı.

Sıcak yüzeyler ile ilgili uyarı.

1 Önemli güvenlik ve çevre talimatları 4

1.1 Genel güvenlik 4
1.1.1 Elektrik güvenliği 4
1.1.2 Ürün güvenliği 4
1.1.3 Çocuk güvenliği 6
1.2 Kullanım amacı....6
1.3 AEEE Yönetmeliğine Uyum ve Atık Ürünün Elden Çıkarılması 6
1.4 Ambalaj bilgisi 6

2 Cihazınızın Montajı 7

2.1 Montaj ve kullanım talimatı ..... 14
2.2 Ek Montaj Değerleri.....15
2.3 Kullanım....15
2.3.1 Bacalı versiyon....15
2.3.2 Karbon filtreli versiyon ..... 15
2.4. Elektrik bağlantısı.....16
2.5. Montaj....16
2.5.1 Montaja başlamadan önce:....16

3 Cihazınızın Kullanımı 17

3.1 Cihazın kullanılması....17
3.2 Kontrol paneli ..... 17
3.2.1 Açıklama....17
3.2.2 Fanin ayarlanması 17
3.2.3 Yoğun ayar 17
3.2.4 Fan çalışma süresi. 17
3.2.5 Aydınlatma 18
3.2.6 Doygunluk ekranı. 18

4 Temizlik ve Bakım 19

4.1 Bakim 19
4.2 Temizlik 19
4.3 Yağ filtresi (Alüminyum filtre) ..... 19
4.4 Aktif karbon filtre....19
4.5 Lambaları değiştirme....19

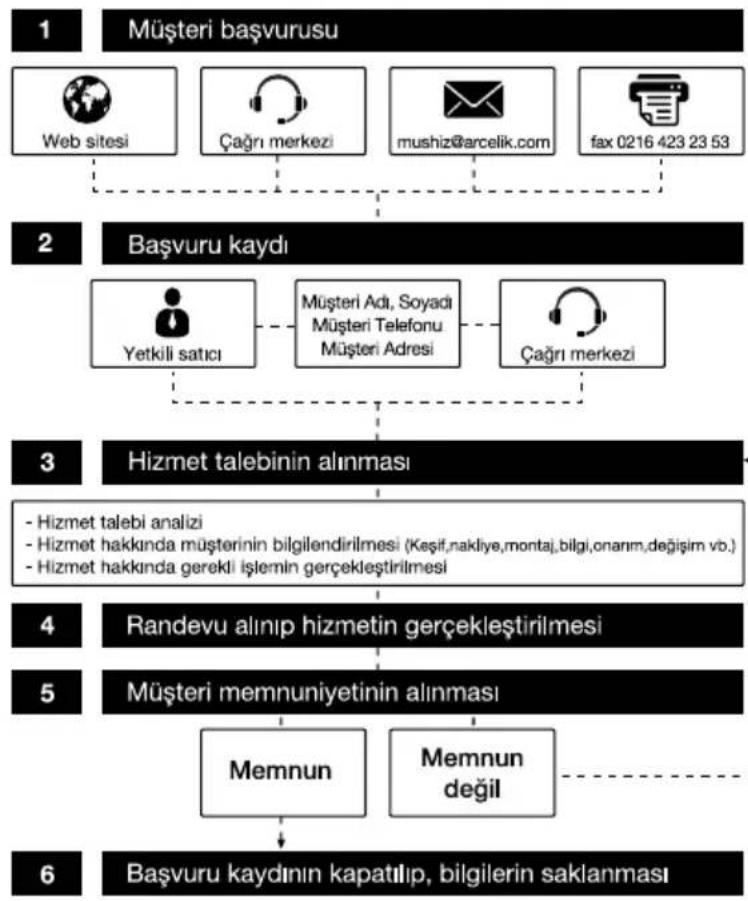

5 Tüketici Hizmetleri 20

01M-8850691100-4615-02
01M-8850701100-4615-02
01M-8850711100-4615-02
01M-8850721100-4615-02
01M-8850731100-4615-02

1 Önemli güvenlik ve çevre talimatları

Bu bölümde, yaralanma ya da maddi hasar tehlikelerini önlemeye yardımcı olacak güvenlik talimatları yer almaktadır. Bu talimatlara uyulmaması halinde her türlü garanti geçersiz hale gelir.

1.1 Genel güvenlik

Kurulum ve tamir işlemlerini her zaman Yetkili Servise yaptırın. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlar dan üretici firma sorumlu tutulamaz.

Bu cihazın, çocuklar ile fiziksel, duyusal ve zihinsel yetenekleri gelişmemiş veya tecrübe ve bilgi eksikliği bulunan kişiler tarafından kullanılması amaçlanmamıştır. Cihazla oynamamalarını güvence altına almak için çocuklar gözetim altında tutulmalıdır.

1.1.1 Elektrik güvenliği

Kurulum, bakım, temizlik ve tamir işlemleri sıra sında ürünün elektrik bağlantısını mutlaka kesin.

Eğer bağlantı kablosu hasarlıysa tehlikeyi engellemek amacıyla üretici, satış sonrası servis veya benzer derecede yetkin, sertifikalı bir kişi (ter cihen elektrik teknis-yeni) ya da ithalatcı firmanın tarif edeceği bir kişi tarafından kablo değiştirilmelidir.

Kullanma voltajı 220 - 240 voltur.

Çihaz arızalı ise yetkili servis tarafından onarılmadan çalıştırılma-malıdır! Elektrik çarpma tehlikesi vardır!

Şebeke kordonunu ocakların yakı- nından geçirmeyin. Kablo eriyerek yangına sebebiyet verebilir.

Çihazın montajı yapılmadan fişini prize takmayın.

En iyi performansı elde etmek için, harici iletkenin uzunluğu dört metreden fazla olmamalı, ikiden fazla 90° açısı olmamalı ve çapı en az ø120 mm olmalıdır.

İç kısmına herhangi bir müdahale yapılmadan önce cihazın elektrik bağlantısını kesiniz.

1.1.2 Ürün güvenliği

Çihazın baca bağlantısında 120 mm ya da 150 mm çaplı borular kullanabilirsiniz.

Sobaların bağlı olduğu bacalara, atık gazın atıldığı bacalara veya alev yükselen bacalara bağlantı yapmayın. Çıkış havasının boşaltılması ile ilgili yetkililerin kurallarına uyun.

Çihazın alt yüzeyi ile fırının/ocağın üst yüzeyi arasındaki yükseklik 65 cm'den az olmamalıdır.

1 Önemli güvenlik ve çevre talimatları

Çihazı alüminyum filtresiz çalıştır- mayın, çalışırken filtreleri yerinden çıkarmayın.

Çihazın lambalarını uzun süre ça- lıştırdıktan sonra bu lambalara do- kunmayın. Isinan lambalar elinizi yakabilir.

Çihaz altında yüksek alev oluştur- mayın. Aksi takdirde yağ tutucu filtredeki yağlar tutuşarak yangına sebebiyet verebilir.

Ocakların üzerine tencere, tava vb. koyduktan sonra ürünü çalıştırın. Aksi halde yükselen ısı cihazın bazı parçalarını deforme edebilir.

Ocakların üzerinden tencere, tava vb. almadan önce ocağı kapatın.

Çihazın altında kolay tutuşan mal-zeme bulundurmayın.

Kızartma cinsi vb. yemek yaparken yağlar alev alabilir. Bu nedenle örtü ve perdelere dikkat edin.

Kızartma cinsi yemekler yaparken ocağınızın başından ayrılmayın, kızgın yağ yangına sebebiyet verebilir.

Temizleme periyodik sürele uygun yapılmaz ise davlumbazınızda yanma riski oluşabilir.

Çihazın temizliğini yaparken çok dikkatli olun ve eldiven kullanın.

Çekiş gücünü artırmak için pi- şirme işlemine başlamadan birkaç dakika önce cihazı çalıştırmanızı öneririz. Böylece buharlar oluş- maya başladığında sürekli ve sabit çekiş elde etmiş olursunuz.

Mutfak havasının kokulardan ve yemek pişirirken oluşan buhardan iyi temizlenmesi için, pişirme veya kızartma işi bittikten sonra dav-lumbazınızı 15 dakika daha çalış-tırın.

Çihaz çalışırken, özellikle gazlı ocaklar ile birlikte aynı anda kul-landığınızda ortama temiz hava girmesini sağlayın.

Çihazın baca bağlantısını, elektrikli olmayan cihazlar tarafından üretilen dumanların çıkması için kullanılan bacalara yapılmamasına dikkat edin. (Örnek: Kalorifer bacası).

Çihaz ve havaya gereksinimi olan diğer bir cihazın tehlikesizce aynı anda çalışması ancak en fazla 4 Pa'lık (0,04 mbar) bir düşük başına erişildiğinde ve bununla gazın geri emilmesinin önlenmesi sonucunda mümkün olabilir. Bu da ancak kapatılmayan deliklerden (kapı, pencere, havalandırma delikleri veya diğer teknik önlemler gibi) gelen hava sayesinde olabilir.

1 Önemli güvenlik ve çevre talimatları

Bu arada yeterli hava akımı sağla-maya çok dikkat edin. Hava giriş çıkışını sağlayan bir baca bu işlem için yeterli değildir.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Ocağın pişirme donanımının destek yüzeyi ile davlumbazın en alt parçası arasındaki minimum mesafe, elektrikli pişiricilerde en az 50 cm, gazlı ya da karma pişiricilerde 65 cm olmalıdır.

1.1.3 Çocuk güvenliği

Ambalaj malzemeleri çocuklar için tehlikelidir. Ambalaj malzemelerini çocukların ulaşamıyacağı bir yerde saklayın.

Elektrikli ürünler çocuklar için teh-likelidir. Cihaz çalışırken çocukların üründen uzak tutun. Cihaz ile oynamalarına izin vermeyin.

DİKKAT: Pişirici bir cihazla kullanıldığında ulaşılabilir parçalar ısınabilir.

1.2 Kullanım amacı

Bu cihaz evde kullanılmak üzere tasarlanmıştır. Ticari amaçlı kullanıma uygun değildir ve amacının dışında kullanılmamalıdır.

Üretici, hatalı kullanım veya taşıma nedeniyle oluşan herhangi bir zarardan dolayı sorumluluk kabul etmez.

Satın almış olduğunuz ürünün kullanım ömrü 10 yıldır. Bu, ürünün tanımlandığı şekilde çalışabilmesi için gerekli yedek parçaları bulundurma süresidir.

1.3 AEEE Yönetmeliğine Uyum ve Atık Ürünün Elden Çıkarılması

Bu ürün, T.C. Çevre ve Şehircilik Bakanlığı tarafından yayımlanan “Atık Elektrikli ve Elektronik Eşyaların Kontrolü Yönetmeliği”nde belirtilen zararlı ve yasaklı maddeleri içermez.

AEEE Yönetmeliğine uygundur.

Bu ürün, geri dönüşümlü ve tekrar kullanılabilir nitelikteki yüksek kaliteli parça ve malzemelerden üretilmiştir. Bu nedenle, ürünü, hizmet ömrünün sonunda evsel veya diğer atıklarla birlikte atmayın. Elektrikli ve elektronik cihazların geri dönüşümü için bir toplama noktasına götürün. Bu toplama noktalarını bölgenizdeki yerel yönetime sorun. Kullanılmış ürünleri geri kazanıma vererek çevrenin ve doğal kaynakların korunmasına yardımcı olun.

1.4 Ambalaj bilgisi

Ürünün ambalajı, Ulusal Mevzuatımız gereği geri dönüştürülebilir malzemelerden üretilmiştir. Ambalaj atığını evsel veya di-

ğer atıklarla birlikte atmayın, yerel otoritenin belirt- tiği ambalaj toplama noktalarına atın.

2 Cihazınızın Montajı

2 Cihazınızın Montajı

2 Cihazınızın Montajı

2 Cihazınızın Montajı

2 Cihazınızın Montajı

2 Cihazınızın Montajı

2 Cihazınızın Montajı

2 Cihazınızın Montajı

2.1 Montaj ve kullanım talimatı

Bu kılavuzda belirtilen talimatlara dikkatli bir şekilde uyun. Bu talimatlara uyulmamasından kaynaklanan her türlü olumsuz durum, hasar ya da yangınla ilgili hiçbir sorumluluk kabul edilmemektedir. Davlumbaz, pişirme duman ve buharlarının emişi için ve sadece evde kullanıma yönelik olarak tasarlanmıştır.

Davlumbaz, bu kitapçıkta yer alan çizimlerdekin- den farklı görünebilir. Bununla birlikte kullanım, bakım ve montaj talimatları aynıdır.

- Bu kitapçığın ileride başvurmak üzere saklanması önemlidir. Satış, devir veya taşınma durumunda ürünle birlikte kaldığından emin olun.

• Talimatları dikkatle okuyun: montaj, kullanma güvenlik hakkında önemli bilgiler içerir.
• Üründe veya içerisinde elektriksel veya mekar değişiklikler yapmayın.
• Cihazın montajına geçmeden önce hasarlı hiç bileşen olmadığını teyit edin. Aksi durumda bayinizle iletişime geçin ve montaja devam etmeyin.

“(*)” sembolü ile işaretlenmiş parçalar, yalnızca bazı modellerle veya parçalarla birlikte satın alınmak üzere sunulmuş isteğe bağlı aksesuarlardır.

Uyarı! Kurulum tümüyle bitmeden önce cihazı şebeke gerilimine bağlamayın.

Herhangi bir temizlik ve bakım işleminden önce, fişini çekerek ya da şebeke elektrik beslemesini ayırarak davlumbazı elektrik şebekesinden ayırın. Tüm montaj ve bakım işlemleri için daima iş eldiveni kullanın.

Bu cihaz, yanlarında güvenliklerinden sorumlu olacak veya onlara cihazın kullanımıyla ilgili gerekli talimatları verecek bir kişi bulunmadığı sürece fiziksel, duyusal veya zihinsel yeteneklerinde yetersizlik bulunan veya bilgisiz ya da deneyimsiz olan kişiler ya da çocuklar tarafından kullanım için tasarlanmamıştır.

Bu cihaz yetişkinler tarafından kullanılmak üzere tasarlanmıştır, çocuklar denetlenerek cihazla oynamaları önlenmelidir. Bu cihaz yetişkinler tarafından kullanılmak üzere tasarlanmıştır. Çocukların kumandaları kurcalamasına veya cihazla oynamasına izin verilmemelidir. Davlumbazı, gerektiği gibi monte edilmiş bacası olmadan asla kullanmayın! Özel olarak belirtilmedikçe davlumbaz, asla bir destek yüzeyi olarak kullanılmamalıdır. Mutfak davlumbazı, gazlı aygıtlar ya da diğer yakıtlar ile çalışan aygıtlarla birlikte kullanıldığında cihazın monte edildiği ortam yeterince havalandırılmalıdır. Bu cihazın baca sistemi, gaz veya başka yakıtları yakan cihazlardan gelen çıkış dumanlarının boşaltılması gibi başka herhangi bir amaçla kullanılan mevcut bir havalandırma sistemine bağlanmamalıdır. Davlumbazın altında, alevle pişirme tekniklerini kullanarak pişirme yapmak kesinlikle yasaktır. Alevlerin kullanılması, filtreler için zararlıdır ve yangın riskinin oluşmasına neden olabilir. Bu nedenle bundan her durumda kaçınılmalıdır.

Her türlü kızartma işleminde, yağın aşırı ısınarak tutuşmamasına dikkat edilmelidir.

Davlumbazın erişilebilir parçaları, yemek pişirme cihazlarıyla birlikte kullanıldığında ısınabilir.

Duman tahliyesi ile ilgili teknik ve güvenlik önlemleri açısından, yetkili makamların sağladığı yönergeleri yakından izlemek önemlidir. Davlumbazın hem içi hem de dışı düzenli olarak temizlenmelidir. Bu işlem, bu kılavuzda sunulan bakım talimatlarına göre yapılmalıdır. Davlumbaz ve filtre temizliğine ilişkin bu kullanma kılavuzunda verilen talimatlara uyulmaması yangın riskine neden olacaktır. Davlumbazı, lamba yerine tam olarak takılmamışken kullanmayın ya da lambayı yerine tam olarak takmadan bırakmayın. Aksi takdirde, elektrik çarpması riski vardır.

2 Cihazınızın Montajı

Bu kılavuzdaki talimatlara uyulmamasının bir sonucu olarak cihazda meydana gelen hiçbir arıza, hasar ya da yangından dolayı herhangi bir sorumluk kabul etmeyiz.

2.2 Ek Montaj Değerleri

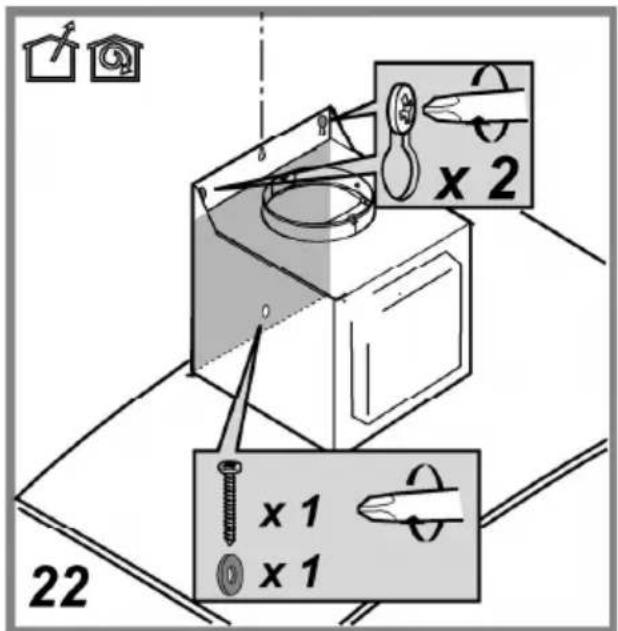

Montaj için sadece ürünle birlikte verilen sabitleme vidalarını kullanın, bu vidaların verilmemesi durumunda doğru türde vidalar alın.

Montaj Kılavuzunda tanımlanan doğru vida uzunluklarını kullanın.

Herhangi bir şüpheniz varsa yetkili servis yardım merkezi veya benzeri bir kalifiye kişiyle temasa geçin.

Uyarı!Vidaların veya sabitleme ci-hazının bu talimatlara göre takılma-ması, elektrik tehlikelerine neden olabilir.

2.3 Kullanım

Davlumbaz, bacalı ya da karbon filtreli versiyon halinde kullanılmak üzere tasarlanmıştır.

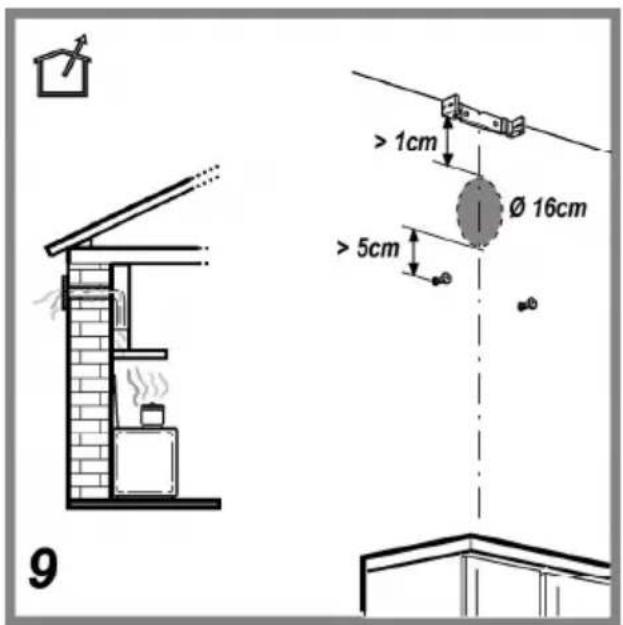

2.3.1 Bacalı versiyon

Bu versiyonda dumanlar, davlumbazın üst kısmında bulunan bağlantı halkası ile bağlanmış özel bir boru aracılığıyla bina dışına taşınır.

Dikkat! Tahliye borusu temin edilmez ve ayrı olarak satın alınmalıdır.

Tahliye borusunun çapı, bağlantı halkasının çapına eşit olmalıdır.

Yatay biçimde döşenmesi halinde havanın kolayca odadan dışarıya atılması için tahliye borusu hafif eğimli (yaklaşık 10°) ve yukarı yönlendirilmiş olmalıdır.

Dikkat! Davlumbazda aktif karbon filtresi varsa, çıkarılmalıdır.

Davlumbazı ve hava çıkışına (bağlantı flanşı) eşdeğer çaptaki duvarlardaki tahliye deliklerini bağlayın.

Daha küçük çapı olan borular ve duvar tahliye de- likleri kullanılması, emiş performansının azalmasına ve ses seviyesinde belirgin bir artışa neden olacaktır.

Bu konuda her türlü sorumluluk reddedilir.

• Minimum zorunlu uzunlukta bir kanal kullanın.
- Mümkün olduğunca az dirseği olan bir kanal kullanın (maksimum dirsek açısı: 90°).
- Mümkün mertebe içi pürüzsüz bir kanal kullanın.
- Kanalın, onaylı bir malzemeden yapılmış olması gerekir.

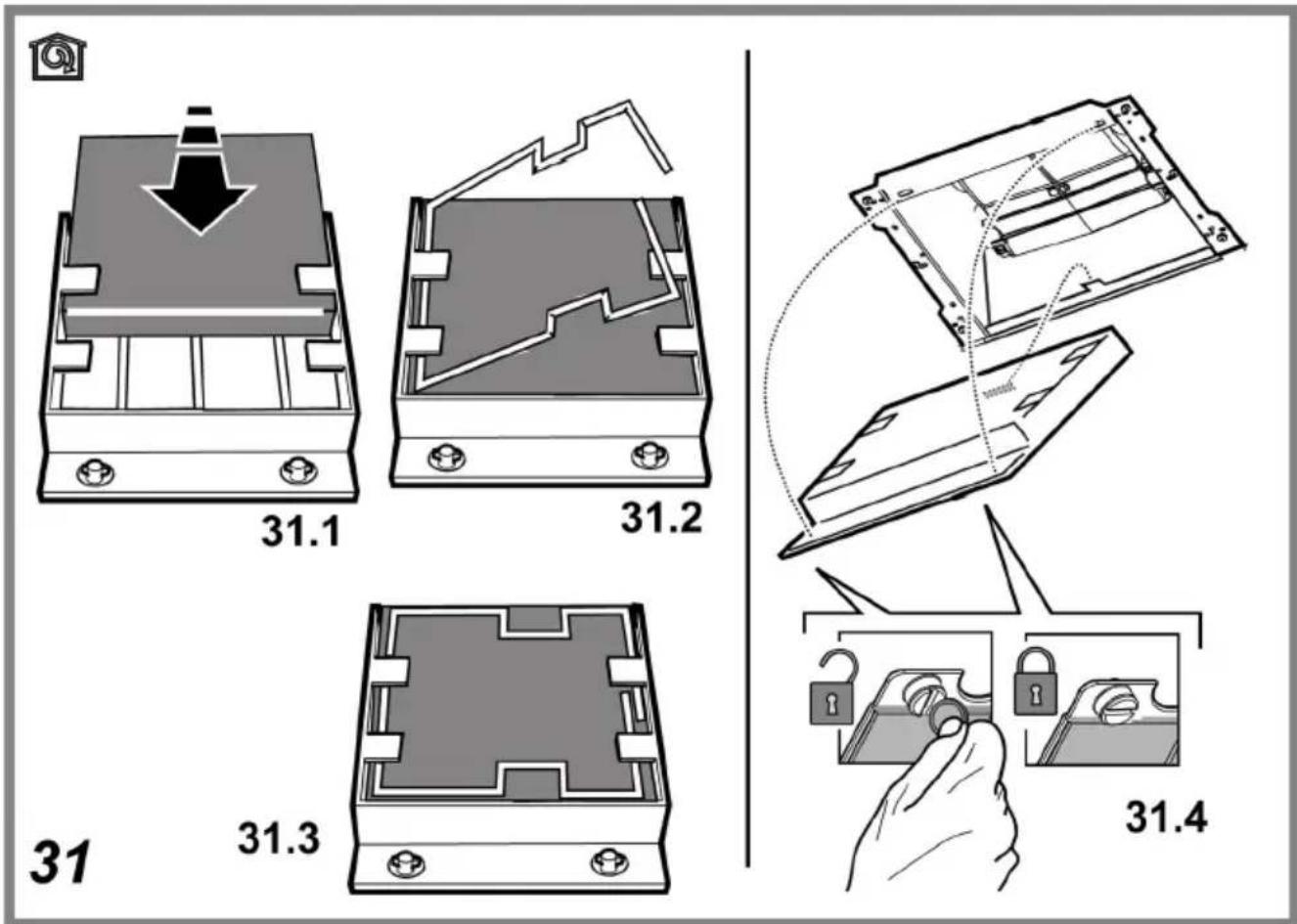

2.3.2 Karbon filtreli versiyon

Bunun için bir aktif karbon filtre gereklidir ve bu filtre Yetkil Serviten temin edilebilir.

Filtre, üst çıkış bacasında odaya geri vermeden önce çıkarılan havadan yağ ve kokuları giderir.

Verimli kullanılması için yaklaşık dört ayda bir karbon filtrenin değişimi önerilir.

2 Cihazınızın Montajı

Cihazın montajı için size en yakın Yetkili Servisi'ne başvurun.

*Cihaz yerinin ve elektrik tesisatının hazırlanması müşteriye aittir.

Dikkat!

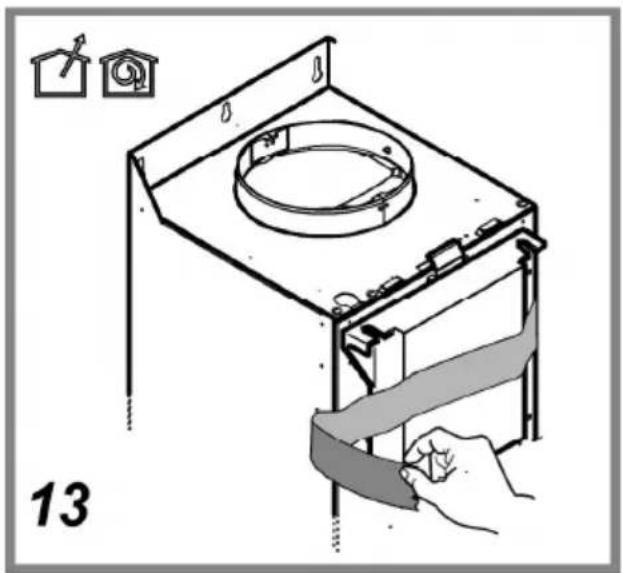

Montaj tamamlandıktan sonra cihaz ve baca yüzeyindeki koruyucu filmi (varsa) çıkarın.

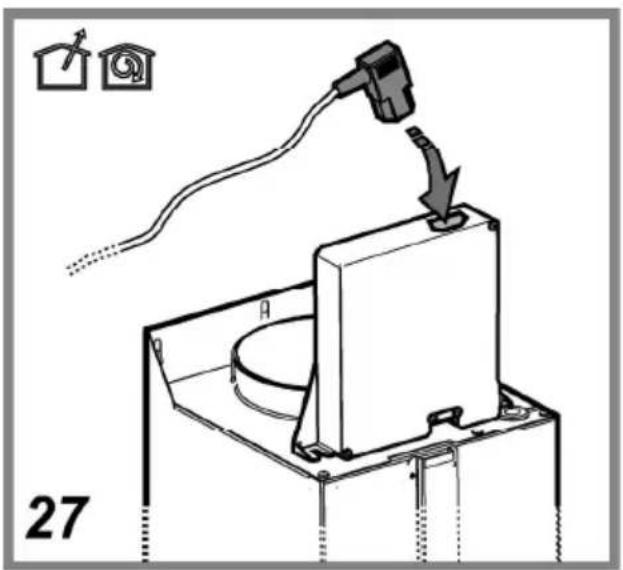

2.4. Elektrik bağlantısı

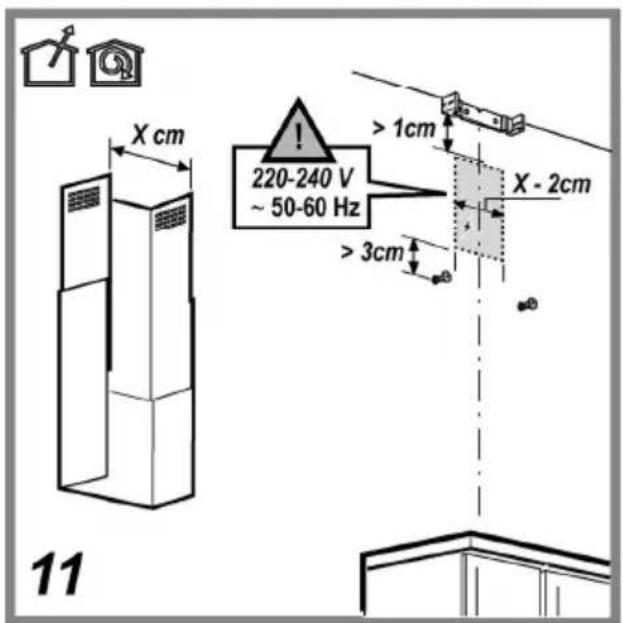

Ana güç kaynağı cihazın içinde yer alan etikette belirtilen değere uygun olmalıdır. Cihazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştirin. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi lll ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

Uyarı: Cihazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

Cihaz özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise başvurun.

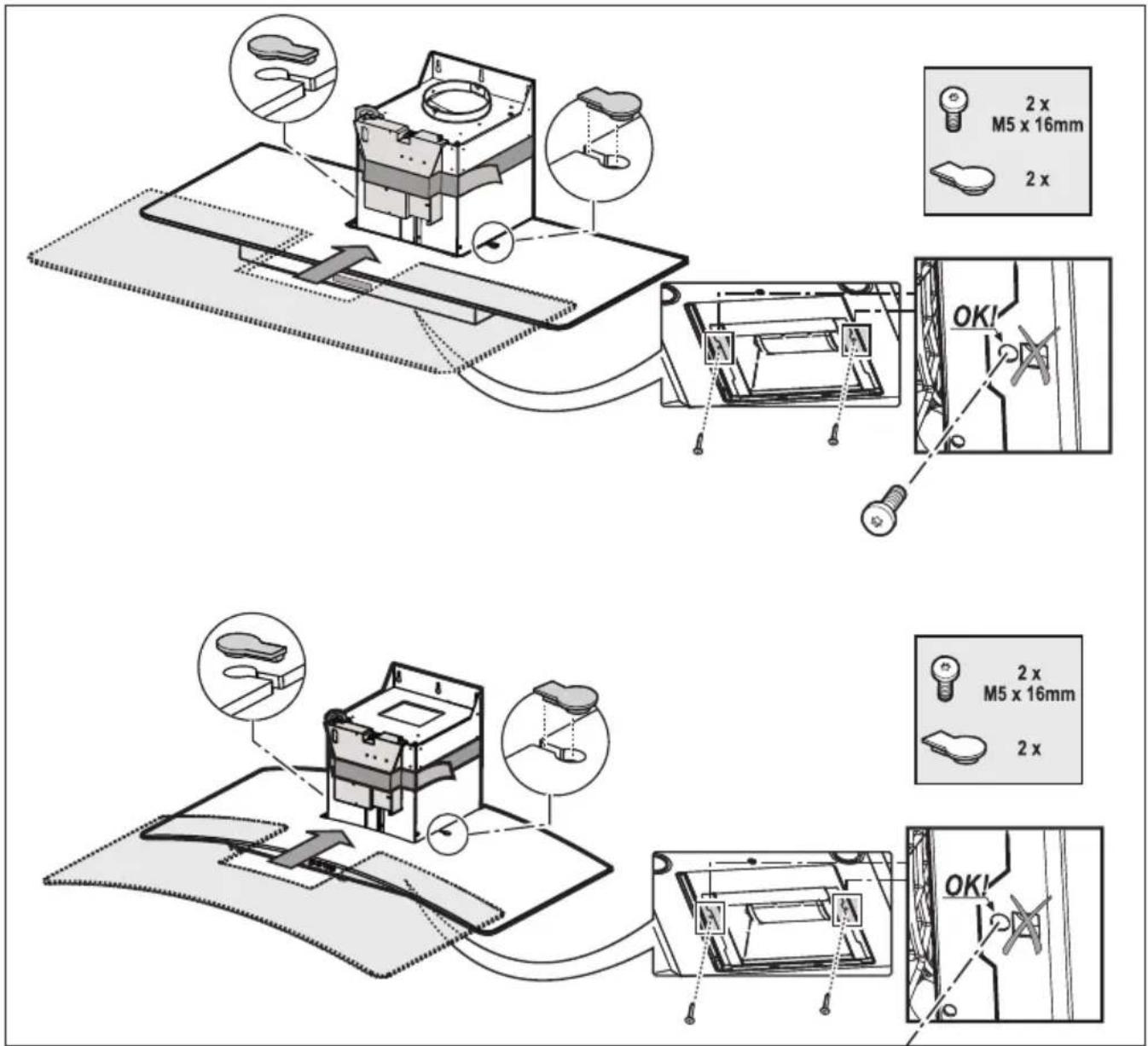

2.5. Montaj

2.5.1 Montaja başlamadan önce:

• Satın alınan cihazın seçilen montaj alanı için uygun boyutta olup olmadığını kontrol edin.
• Varsa aktif karbon (*) filtresini çıkarın (ilgili paragrafa bakın). Bu/bunlar sadece cihazı filtreli model olarak kullanmak isterseniz monte edilecektir.
• (Nakliye açısından) cihazın içinde başka malzemelerin (örn. vida paketi (*), garanti kartı (*) vs) bulunup bulunmadığını kontrol ederek bunları çıkarın ve ayrı bir yerde muhafaza edin.
• Ayrıca, cihazın monte edildiği alanda (ayrıca cihaz monte edildikten sonra erişilebilen alanda) bir prizin bulunup bulunmadığını ve cihazı dışarıya bağlanının (sadece aspiratörlü model) mümkün olup olmadığını kontrol edin.
• Gerekli bütün duvar işlerini bitirin (örn. prizin takılması ve/veya tahliye borusunun geçmesi için delik bırakılması).

Cihazın birçok duvar/tavan tipinde sıkılmasını sağlamak üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu onaylamalıdır. Duvar/tavan cihazın ağırlığını taşıyacak güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte edin.

Panel ve/veya yan duvar ve/veya mobilya varsa, cihazın montajı için yeterince yer olup olmadığını ve kontrol paneline rahatça erişilebilineceğini kontrol edin.

3 Cihazınızın Kullanımı

3.1 Cihazın kullanılması

Bu talimatlar, birkaç cihaz modelinde geçerlidir. Cihazınızda geçerli olmayan tek özelliklerin açıklanmış olması mümkündür.

Pişirmeye başladığınızda davlumbazı açın ve pişirme işlemini bitirdikten birkaç dakika sonra kapatın. Bu, mutfaktaki dumanları gidermenin en etkili yoludur.

3.2 Kontrol paneli

1

2

3

4

5

3.2.1 Açıklama

1. Fanın açılması/kapatılması
2. Fanın ayarının yükseltilmesi
3. Ekran paneli
4. Aydınlatmanın açılması
5. Fan çalışma süresi

3.2.2 Fanın ayarlanması

Fan gücünü, daima mevcut koşullara göre ayarlayın. Büyük bir buhar veya duman birikmesi varsa yüksek bir fan ayarı seçin.

Cihazın açılması

1. düğmesine basın.
   Fan ayarı 1 ayarlanır.

2. Gereken fan ayarı ayarlanıncaya kadar düğmesine basın. Ayarlanan fan ayarı, gösterge panelinde gösterilir. Yoğun ayardan sonra fan ayarı 1 ayarlanır.

Cihazın kapatılması

① düğmesine basın.

3.2.3 Yoğun ayar

Büyük miktarda koku ve duman/buhar birikmesi varsa yoğun ayarı kullanın.

1. Gösterge panelinde fan ayarı 4 gösterilinceye kadar düğmesine basın.
   Yoğun ayar etkinleşmiştir.
2. Gösterge panelinde fan ayarı 1 gösterilinceye kadar düğmesine basın.
   Yoğun ayar devreden çıkar ve fan ayarı 1 ayarlanır.

Yoğun ayarın çalışma süresi 5 daki-kadır. Bu süre dolduğunda cihaz, fan ayarı 2'ye geçer.

3.2.4 Fan çalışma süresi

Çalışma süresi, ayarlanan fan ayarına bağlıdır:

• Fan ayarı 1: 20 dakika
• Fan ayarı 2: 15 dakika
• Fan ayarı 3: 10 dakika
- Yoğun ayar 5 dakika

1. Fanın ayarını seçin.

2. düğmesine basın.

Fan, ayarlanan fan ayarında çalışır. Ayarlanan fan ayarının yanındaki gösterge yanıp söner. Çalışma süresi dolduğunda havalandırma oto-matik olarak kapanır.

1. düğmesine basın.

Kalan çalışma süresi dolmadan fan çalışması biter. Havalandırma, ayarlanan fan ayarında devam eder.

3 Cihazınızın Kullanımı

1. veya düğmesine basın.

Kalan çalışma süresi dolmadan fan çalışması biter. Havalandırma kapanır.

3.2.5 Aydınlatma

Aydınlatma, havalandırmadan bağımsız şekilde açılıp kapatılabilir.

düğmesine basın.

3.2.6 Doygunluk ekranı

Metal yağ filtresi ve aktif karbon filtre doyarsa aşağıdaki rakamlar yanıp söner:

• Metal yağ filtresi: 1

- Aktif karbon filtre: 2

- Metal yağ filtresi ve aktif karbon filtre: 1 ve 2 değişimli olarak yanıp söner

Bu durumda metal yağ filtresini veya aktif karbon filtreyi değiştirmeyi geciktirmeyin.

Metal yağ filtresinin nasıl temizleneceğine dair talimatlar için Temizlik ve bakım bölümüne bakın.

Doygunluk göstergesinin sıfırlanması

Doygunluk göstergesinin yanıp sönmesi durunca- ya kadar düğmesine basıp basılı tutun.

Doygunluk göstergesi sıfırlanır.

Doygunluk ekranlarının sıfırlanması

1. Metal yağ filtresinin doygunluk göstergesinin yanıp sönmesi duruncaya kadar düğmesine basıp basılı tutun.

Metal yağ filtresinin doygunluk göstergesin sıfırlanmıştır.

1. 1. Aktif karbon filtrenin doygunluk göstergesinin yanıp sönmesi duruncaya kadar düğmesine basıp basılı tutun.

Aktif karbon filtrenin doygunluk göstergesi sıfırlanmıştır.

Karbon filtreli kullanımda doygunluk göster- gesi

1. Ürünün karbon filtre takıldığından emin olun.
2. Aktif hale getirmek için ürün kapalıyken ve

düğmelerine aynı anda basın ekranda 1 ve 2 rakamları değişmeli yanıp sönecektir.

1. Aktif halden çıkarmak için ve tuşlarına aynı anda basılı tutun ekranda 1 rakamı yanıp sönecek kadar.

4 Temizlik ve Bakım

4.1 Bakım

DİKKAT! Herhangi bir bakım işlemini gerçekleştirmeden önce ürünün elektrik bağlantısını kesin.

Cihaz bir fiş ve prizle elektriğe bağlanmışsa, fişin prizden çekilmesi gerekir.

4.2 Temizlik

Ocak davlumbazının içi ve dışı düzenli olarak temizlenmelidir (en az, yağ filtrelerinin bakımı ile aynı sıklıkta). Nötr bir sıvı deterjan ile ıslatılmış bir bez kullanarak temizleyin. Aşındırıcı ürünler kullanmayın. ALKOL KULLANMAYIN!

UYARI: Ocak davlumbazıyla ilgili temel temizlik önerilerinin yerine getirilmemesi ve filtrelerin değiştirilmemesi yangın riskine neden olabilir.

Bu nedenle bu talimatlara uyulmasını öneririz. Üretici uygun olmayan bakım işlemleri ya da yukarıdaki güvenlik önerilerine uyulmaması sonucunda ortaya çıkan tüm motor hasarlarıyla veya yangın hasarlarıyla ilgili sorumlulukları reddeder.

4.3 Yağ filtresi (Alüminyum filtre)

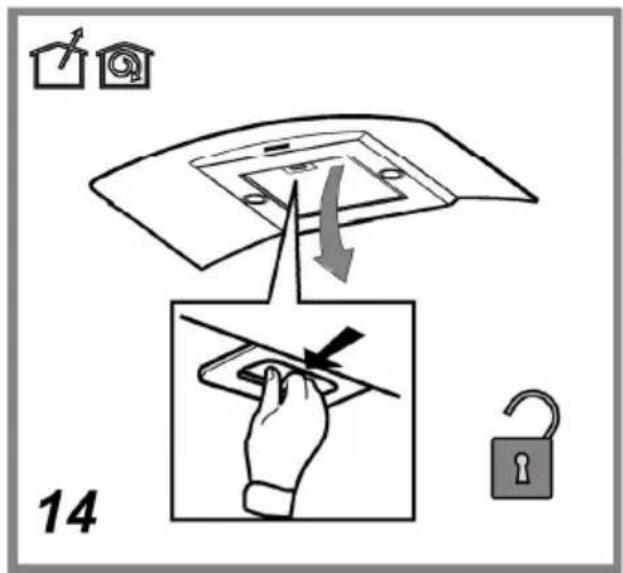

Şekil 14-32

Pişirmeden kaynaklı yağ parçacılarını tutar.

Bu filtre, aşındırıcı olmayan deterjanlar kullanılarak elde ya da düşük sıcaklık ve kısa programa ayarlı bulaşık makinesinde ayda bir kez (ya da filtre doluluk göstergesi sistemi - mevcut modelde varsa-filtrenin temizlenmesi gerektiğini gösterliğinde) temizlenmelidir.

Bulaşık makinesinde yıkandığında, yağ filtresi rengini biraz kaybedebilir ancak bu durum filtreleme kapasitesini etkilemez.

Yağ filtresini çıkarmak için yayla ayrılan kolu çekin.

4.4 Aktif karbon filtre

Aktif karbon filtrenin doygunluğu, pişirme türüne ve yağ filtresini temizleme sıklığına bağlı olarak belirli bir süre kullanım sonunda gerçekleşir.

Her türlü durumda en az dört ayda bir kartuşun değiştirilmesi şarttır.

Karbon filtre yıkanamaz ya da kendini yenileye-mez.

Montaj

Karbon filtreyi, önce davlumbazın metal dilinin arkasına, ardından da iki düğmeyle öne kancalayın.

Sökme

Filtreyi davlumbaza sabitleyen düğmeleri 90° döndürerek karbon filtreyi çıkarın.

4.5 Lambaları değiştirme

Şekil 33

Cihazı elektrikten ayırın.

Uyarı! Ampullere dokunmadan önce soğuduklarından emin olun.

Eski ampulü, özellik etiketinde veya davlumbazda- ki lambanın yanında bulunan etikette tanımlanan ile aynı türde bir ampulle değiştirin.

1. Düz tornavida veya eşdeğeri bir alet kullanarak, gevşek ampul kapağını dikkatli bir şekilde kaldırın.
2. Hasarlı ampulü çıkarın ve AÇIK AYDINLATMA ARMATÜRLERİNDE kullanıma uygun, G-4 tabanı için üretilmiş, 12 Volt ve 20 Watt (Maksimum) değerinde yeni bir halojen ampulle değiştirin. Paketin üzerindeki talimatları uygulayın ve yeni ampule çıplak elle dokunmayın.
3. Lamba kapağını geri takın. (yerine oturacaktır). Işıklar çalışmıyorsa, teknik servisi aramadan önce lambaların yerlerine doğru şekilde oturduğundan emin olun.

5 Tüketici Hizmetleri

Değerli Müşterimiz,

Arçelik Çağrı Merkezi haftanın 7 günü 24 saat hizmet vermektedir.

Sabit veya cep telefonlarınızdan alan kodu tuşlamadan çağrı merkezi numaramızı arayarak ürününüz ile ilgili arzu ettiğiniz hizmeti talep edebilirsiniz.

Çağrı merkezimiz ile yaptığınız görüşmeler iletişim hizmeti aldığınız operatör firma tarafından sizin için tanımlanan tarifeye göre ücretlendirilir.

Çağrı Merkezimize ayrıca www.arcelik.com.tr adresindeki "Tüketici Hizmetleri" bölümünde bulunan formu doldurarak veya 0 216 423 23 53 nolu telefona faks çekerek de ulaşabilirsiniz.

Yazılı başvurular için adresimiz: Arçelik Çağrı Merkezi, Arçelik A.Ş. Ankara Asfaltı Yanı, 34950 Tuzla/İSTANBUL

Arçelik Çağrı Merkezi 444 0 888

(Sabit telefonlardan veya cep telefon-larından alan kodu çevirmeden)

Diğer Numara: 0216 585 8 888

Aşağıdaki önerilere uymanızı rica ederiz.

1. Ürününüzü aldığınızda Garanti belgesini Yetkili Satıcınıza onaylattırınız.

2. Ürününüzü kullanma kılavuzu esaslarına göre kullanınız.

3. Ürününüz ile ilgili hizmet talebiniz olduğunda yukarıdaki telefon numaralarından Çağrı Merkezimize başvurunuz.

4. Hizmet için gelen teknisyene "teknisyen kimlik kartı"ni sorunuz.

5. İşiniz bittiğinde servis teknisyeninden "Hizmet Fişi" istemeyi unutmayınız. alacağınız "Hizmet Fişi", ilerde ürününüzde meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.

6. Ürünün kullanım ömrü: 10 yıldır. (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresi).

Müşteri Memnuniyeti Politikası

Arçelik A.Ş. olarak, hizmet verdiğimiz markamızın müşteri istek ve önerilerinin müşteri profili ayrımı yapılmaksızın her kanaldan (çağrı merkezi, e-posta, www.arcelik.com.tr, faks, mektup, sosyal medya, bayi) rahatlıkla ile-tilebildiği, izlenebilir, raporlanabilir, şeffaf ve güvenli tek bir bilgi havuzunda toplandığı, bu kayıtların yasal düzenlemelere uygun, objektif, adil ve gizlilik içinde ele alındığı, değerlendirildiği ve süreçlerin sürekli kontrol edilerek iyileştirildiği, mükemmel müşteri deneyimini yaşatmayı ana ilke olarak kabul etmiş müşteri odaklı bir yaklaşımı benimsemekteyiz.

Yaklaşımımıza paralel olarak tüm süreçler yönetim sistemi ile entegre edilerek, birbirini kontrol eden bir yapı geliştirilmiş olup, yönetim hedefleri de bu sistem üzerinden beslenmektedir.

Hizmet talebinin değerlendirilmesi

Aşağıda belirtilen sorunların giderilmesi ücret karşılığında yapılır. Bu durumlar için garanti şartları uygulanmaz;

1) Kullanım hatalarından kaynaklanan hasar ve arızalar,
2) Malın tüketiciye tesliminden sonraki yükleme, boşaltma, taşıma vb. sırasında oluşan hasar ve arızalar,
3) Malın kullanıldığı yerin elektrik, su, doğalgaz, telefon vb. şebekesi ve/veya altyapısı kaynaklı meydana gelen hasar ve arızalar,
4) Doğa olayları ve yangın, su baskını vb. kaynaklı meydana gelen hasar ve arızalar,
5) Malın tanıtma ve kullanma kılavuzlarında yer alan hususlara aykırı kullanılmasından kaynaklanan hasar ve arızalar,
6) Malın, 6502 sayılı Tüketicinin Korunması Hakkındaki Kanununda tarif edilen şekli ile ticari veya mesleki amaçlarla kullanımı durumunda ortaya çıkan hasar ve arızalar,

Mala yetkisiz kişiler tarafından bakım, onarım veya başka bir nedenle müdahale edilmesi durumunda mala verilmiş garanti sona erecektir.

Garanti uygulaması sırasında değiştirilen malın garanti süresi, satın alınan malın kalan garanti süresi ile sınırlıdır.

Ürününüz Arçelik A.Ş adına Elica S.p.A., Via Ermanno Casoli 2, 60044 Fabriano, Italy tarafından üretilmiştir.

Menşei: İtalya

GARANTI ŞARTLARI

1) Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
2) Malın tanıtma ve kullanma kılavuzunda gösterildiği şekilde kullanılması ve Arçelik A.Ş. 'nin yetkili kıldığı servis çalışanları dışındaki şahıslar tarafından bakım, onarım veya başka bir nedenle müdahale edilmemiş olması şartıyla, malın bütün parçaları dahil olmak üzere tamamını; malzeme, işçilik ve üretim hatalarına karşı malın teslim tarihinden itibaren yukarıda belirtilen süre kadar garanti eder.
3) Malın ayıplı olduğunu anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;

a- Sözleşmeden dönme, c- Ücretsiz onarılmasını isteme,

b- Satış bedelinden indirim isteme, ç- Satılanın ayıpsız bir misli ile değiştirilmesini isteme, haklarından birini kullanabilir.

4) Tüketicinin bu haklardan ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.
5) Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;

• Garanti süresi içinde tekrar arızalanması,
• Tamiri için gereken azami sürenin aşılması,
• Tamirinin mümkün olmadığını, yetkili servis istasyonu, sattıcı, üretici yada ithalatçı tarafından bir raporla belirlenmesi durumlarında;

tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkân varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir. Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ile ithalatçı müsteselsilen sorumludur.

6) Igili mevzuatlarda belirlenen kullanım ömrü süresince malın azami tamir süresi 20 iş gününü, geçemez. Bu süre, garanti süresi içerisinde mala ilişkin arızanın yetkili servis istasyonuna veya satıcıya bildirimi tarihinde, garanti süresi dışında ise malın yetkili servis istasyonuna teslim tarihinden itibaren başlar. Garanti kapsamı içerisindeki malın arızasının 10 iş günü içerisinde giderilememesi halinde, üretici veya ithalatçı; malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır. Benzer özellikleri sahip başka bir malın tüketici tarafından istenmemesi halinde üretici veya ithalatçılar bu yükümlülükten kurtulur. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir.
7) Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan hasar ve arızalar garanti kapsamı dışındadır.
8) Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.
9) Satıcı tarafından bu Garanti Belgesinin verilmemesi durumunda, tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunmastı ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.

Üretici veya İthalatçı Firmanın; Malın

Unvanı:	Arçelik A.Ş.	Markası:	Arçelik
Adresi:	Arçelik A.Ş. Karaağaç Caddesi No:2-6, 34445, Sütlüce / İSTANBUL	Cinsi:	Davlumbaz
		Modeli:	P 24 YEI / P 26 YEI / P 42 YEI / P 36 YEI / P 39 YEI
Telefonu:	(0-216) 585 8 888	Bandrol ve Seri No:
Faks:	(0-216) 423 23 53	Garanti Süresi:	2 YIL
web adresi:	www.arcelik.com.tr	Azami Tamir Süresi:	20 İş günü

GENEL MÜDÜR

GENEL MÜDÜR YRD.

Satici Firmanin:

Unvanı: Fatura Tarih ve Sayısı:

Adresi: Teslim Tarihi ve Yeri:

Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaşeleyecektir.
