KULLANIM KILAVUZU 9658 SYTI Arçelik

Lütfen önce bu kılavuzu okuyun! Lütfen önce bu kılavuzu okuyun!

Değerli Müşterimiz,

Arçelik ürününü tercih ettiğiniz için teşekkür ederiz. Yüksek kalite ve teknoloji ile üretilmiş olan ürününüzün size en iyi verimi sunmasını istiyoruz. Bunun için, bu kılavuzun tamamını ve verilen diğer belgeleri ürünü kullanmadan önce dikkatle okuyun ve bir başvuru kaynağı olarak saklayın. Ürünü başka birisine verirseniz, kullanma kılavuzunu da birlikte verin. Kullanma kılavuzunda belirtilen tüm bilgi ve uyarıları dikkate alarak talimatlara uyun.

Bu kullanma kılavuzunun başka modeller için de geçerli olabileceği unutmayın. Modeller arasındaki farklar kılavuzda açık bir şekilde belirtilmiştir.

Semboller ve açıklamaları

Kullanma kılavuzunda şu semboller yer almaktadır:

Önemli bilgiler veya kullanımla ilgili faydalı ipuçları.

Can ve mal açısından tehlikeli durumlara karşı uyarı.

Elektrik çarpmasına karşı uyarı.

Yangın tehlikesine karşı uyarı.

Sıcak yüzeylere karşı uyarı.

Önemli güvenlik ve çevre talimatları4

Genel güvenlik 4

Elektrik güvenliği 4

Urün güvenliği 5

Kullanım amacı 6

Çocuklar için güvenlik 7

AEEE Yönetmeliğine Uyum ve Atık ürünün elden çıkarılması 7

Ambalaj bilgisi 7

2Ürününüz 8

Genel görünüm 8

Teslimat kapsamı 9

Teknik özellikler 10

3 Kurulum 11

Kurulum için doğru yer 11

Kurulum ve bağlantılar 14

Gelecekteki taşıma işlemleri 15

4 Ön hazırlık 16

Enerji tasarrufu için yapılması gerekenler ..... 16

ilk kullanım 16

Saat ayari 16

llk temizlik 17

llk ısıtma ...... 17

5 Fırının kullanılması 18

Fırında pişirme, kızartma ve izgara hakkında genel bilgiler 18

Elektrikli fırının kullanılması 19

Çalışma modları 21

Fırın kontrol ünitesinin çalıştırılması ...... 22

Tuş kilidinin kullanılması 24

Saatin alarm olarak kullanılması 25

Pişirme süreleri tablosu 26

Ayarlar menüsü 27

Izgaranın çalıştırılması...... 28

Izgara pişirme süreleri tablosu 28

6 Bakım ve temizlik 29

Genel bilgiler 29

Kontrol panelinin temizlenmesi 29

Fırın içinin temizlenmesi 29

Fırın kapağının sökülmesi 29

Kapak iç camının yerinden çıkarılması ...... 30

Fırın lambasının değiştirilmesi 30

7 Sorun giderme 32

8 Tüketici Hizmetleri 33

1 Önemli güvenlik ve çevre talimatları

Bu bölümde, yaralanma ya da maddi hasar tehlikelerini önlemeye yardımcı olacak güvenlik talimatları yer almaktadır. Bu talimatlara uyulmaması halinde her türlü garanti geçersiz hale gelir.

Genel güvenlik

• Bu ürün, ürünün güvenli bir şekilde kullanımı ve tehlikeleri hakkında nezaret edildikleri veya eğitim verildikleri sürece 8 yaş ve üstü çocuklar ile fiziksel, duyusal veya zihinsel yetenekleri tam gelişmemiş veya tecrübe ve bilgi eksiği bulunan insanlar tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizleme ve kullanıcı bakım işlemleri kendilerine nezaret eden biri olmadığı sürece çocuklar tarafından gerçekleştirilmemelidir.
• Kurulum ve tamir işlemlerini her zaman Yetkili Servise取り Servise Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz.
• Ürün bozuksa veya gözle görülür bir hasarı varsa, ürünü çalıştırmayın.
• Her kullanımdan sonra ürünün kapalı olduğunu kontrol edin.

Elektrik güvenliği

• Ürün arızalı ise yetkili servis tarafından onarılmadan çalıştırılmamalıdır! Elektrik çarpma tehlikesi vardır!
• Ürünü, "Teknik özellikler" tablosundaki değerlere uygun bir sigorta tarafından korunan topraklı bir prize/hatta bağlayın. Transformatörlü ya da transformatörsüz kullanımda, topraklama tesisatını ehliyetli bir elektrikçiye yaptırmayı ihmal etmeyin. Ürünün, yerel yönetmeliklere uygun topraklama yapılmadan kullanılması halinde ortaya çıkacak zararlardan firmamız sorumlu olmayacaktır.
• Ürünü, üzerine su püskürterek veya su dökerek kesinlikle yıkamayın! Elektrik çarpma tehlikesi vardır!
• Fişe ıslak ellerle kesinlikle dokunmayın! Fışı çekmek için kablosundan tutmayın, her zaman fişi tutarak çekin.
• Kurulum, bakım, temizlik ve tamir işlemleri sırasında ürünün fişini prizden çekin.
• Eğer bağlantı kablosu hasarlıysa tehlikeyi engellemek amacıyla üretici, satış sonrası servis veya benzer derecede yetkin, sertifikalı bir kişi (tercihen elektrik

teknisyeni) ya da ithalatçı firmanın tarif edeceği bir kişi tarafından kablo değiştirilmelidir.

• Ürün, şebeke bağlantısı tamamen kesilebilecek bir şekilde monte edilmelidir. Ayırma işlemi, inşaat yönetmelikleri uyarınca bir şalterle veya sabit elektrik tesi-satına bağlanmış entegre bir sigortayla gerçekleştirilmelidir.
• Fırın çalışırken arka yüzeyi de ısınır. Elektrik bağlantıları arka yüzeye temas etmemelidir, bağlantılar zarar görebilir.
• Bağlantı kablolarını fırın kapağına sıkıştırmayın ve sıcak yüzeylerin üzerinden geçirmeyin. Kablonun erimesi sonucunda fırının kısa devre yapmasına ve yangın çıkmasına neden olabilirsiniz.
• Elektrikli cihazlar ve sistemler üzerinde yapılacak her türlü çalışma, yetkili ve ehliyetli kişiler tarafından gerçekleştirilmelidir.
• Herhangi bir hasar durumunda, ürünü kapatın ve elektrik bağlantısını kesin. Bunun için, evinizin sigortasını kapatın.
• Sigorta akımının ürün akımıyla uyumlu olduğundan emin olun.

Ürün güvenliği

- Ürün çalışırken açıktaki kısımları sıcak olacaktır. Ürüne ve ısıtıcı elemanlara dokunmayın. 8 yaşından küçük çocuklar, yakınlarında yetişkin biri

olmaksızın ürüne yaklaştırılmamalıdır.

• İlaç alımı ve/veya alkol kullanımı gibi, muhakeme yeteneğinizi etkileyebilecek durumlarda ürünü kullanmayın.
• Yemeklerinizde alkol kullanırken dikkatli olun. Alkol, yüksek sıcaklıkta buharlaşır ve sıcak yüzeylerle temas ettiğinde alev alarak yangın çıkmasına neden olabilir.
• Ürünün çalışırken kenarları sıcak olacağı için yakınına yanıcı maddeler koymayın.
• Ürün, kullanım sırasında sıcak olabilir. Sıcak bölmelere, fırının iç kısımlarına, ısıtma elemanlarına vb. dokunmayın.
• Tüm havalandırma kanallarının etrafını açık tutun.
• Kapalı konserve kutularını ve cam kavanozları ısıtmayın. Oluşacak basınç, kavanozun patlamasına neden olabilir.
• Fırınlama tepsilerini, tabakları ya da alüminyum folyoyu doğrudan fırının tabanına koymayın. Biriken ısı fırının tabanına zarar verebilir.

• Fırın kapağını ve camını temizlemek için, çizilme ve kırılma riskinden dolayı sert aşındırıcı temizlik maddeleri, metal kazıyıcılar, bulaşık teli veya çamaşır suyu gibi yüzeye zarar verecek malzemeler kullanmayın.

• Elektrik çarpmasına yol açabileceğinden, ürünü buharlı temizleyicilerle temizlemeyin.

• Teelizgaraaveetepsiniin detzafrafareatepsiniaflamain olun.

uygun şekilde yerleştirilmesiuygun Izgarayı ve/veya tepsiyi rafın üzerine doğru şekilde yerleştirmek önemlidir. Izgarayı veya tepsiyi 2 rayın arasına girecek biçimde yerleştirin ve üzerine yiyecek koymadan önce dengeli olduğundan emin olun (Lütfen aşağıdaki şekilde bakın).

• Ürünü, ön kapak camı sökülmüş veya kırılmış şekilde kullanmayın.
• Fırın tutamağı, havlu kurutucu değildir. Kapak açık ızgara yaparken, havlu, eldiven veya benzeri tekstil ürünlerini asmayın.
• Sıcak fırına yemek yerleştirirken, yemeği çıkartırken vb. daima ısıya dayanıklı fırın eldivenleri kullanın.
• Fırın lambasını değiştirmeden önce elektrik çarpması riskini önlemek için ürünün elektrik bağlantısını kestiğinizden emin olun.

Ürünün yanma güvenirliği için;

• Ark oluşturmaması için, ürün fişinin prize iyice sabitlendiğinden
  kildörjänləskiəhoesişında kesik veya hasarlı kablo veya ara kablo kullanmayın.
• Ürün fişinin takıldığı prizde sıvı veya nem olmamasına dikkat edin.

Kullanım amacı

• Bu ürün evde kullanılmak üzere tasarlanmıştır. Ticari amaçlarla kullanımına izin verilmemektedir.
• Bu ürün sadece pişirme amaçlı kullanılmalıdır. Odayı ısıtmak gibi farklı amaçlar için kullanılmamalıdır.
• Bu ürün, izgara altında tabak ısıtma, tutamak üzerine havlu veya giyecek asarak kurutma veya ısınma amacıyla kullanılmamalıdır.
• Üretici, hatalı kullanım veya taşıma sırasında oluşan herhangi bir zarardan dolayı sorumluluk kabul etmez.
• Fırın kısmı, yiyeceklerin buzlarını çözmek, fırınlamak, kızartmak ve izgara yapmak amacıyla kullanılabilir.
• Satın almış olduğunuz ürünün kullanım ömrü 10 yıldır. Bu, ürünün tanımlandığı şekilde çalışabilmesi için üreticinin gerekli yedek parçaları bulundurma süresidir.

Çocuklar için güvenlik

• Kullanımı sırasında, ürünün ulaşılabilen yüzeyleri sıcakır. Çocukları üründen uzak tutun.
• Ambalaj malzemeleri çocuklar için tehlikelidir. Ambalaj malzemelerini çocukların ulaşamayacağı bir yerde saklayın.
• Elektrikli ürünler, çocuklar için tehlikelidir. Ürün çalışırken çocukları üründen uzak tutun ve ürünle oynamalarına izin vermeyin.
• Ürünün üzerine çocukların ulaşabilecekleri nesneleri koymayın.
• Kapak açıklken, üzerine ağır herhangi bir nesne koymayınkoymayın veya çocukların kapağın üzerine oturmasına izin vermeyin vermeyin devrilmesine ya da kapak menteşelerinin hasar görmesine yol açabilirsiniz.

AEEE Yönetmeliğine Uyum ve Atık ürünün elden çıkarılması

- Bu ürün, T.C. Çevre ve Şehircilik Bakanlığı tarafından yayımlanan "Atık Elektrikli ve Elektronik Eşyaların Kontrolü Yönetmeliği'nde belirtilen zararlı ve yasaklı maddeleri içermez. AEEE Yönetmeliğine uygundur.

- Bu ürün, geri dönüşümlü ve tekrar kullanılabilir nitelikteki yüksek kaliteli parça ve malzemelerden üretilmiştir. Bu nedenle, ürünü, hizmet ömrünün sonunda evsel veya diğer atıklarla birlikte atmayın. Elektrikli ve elektronik cihazların geri dönüşümü için bir toplama noktasına götürün. Bu toplama noktalarını bölgenizdeki yerel yönetime sorun. Kullanılmış ürünleri geri kazanıma vererek çevrenin ve doğal kaynakların korunmasına yardımcı olun. Ürünü atmadan önce çocukların güvenliği için elektrik fişini kesin ve yükleme kapağının kilit mekanizmasını çalışmaz duruma getirin.

Ambalaj bilgisi

- Ürünün ambalajı, Ulusal Mevzuatımız gereği geri dönüştürülebilir malzemelerden üretilmiştir. Ambalaj atığını evsel veya diğer atıklarla birlikte atmayın, yerel otoritenin belirttiği ambalaj toplama noktalarına atın.

2 Ürününüz

Genel görünüm

6 Fan motoru (sac arkasında)
7 Lamba
8 Üst isitici
9 Raf konumları

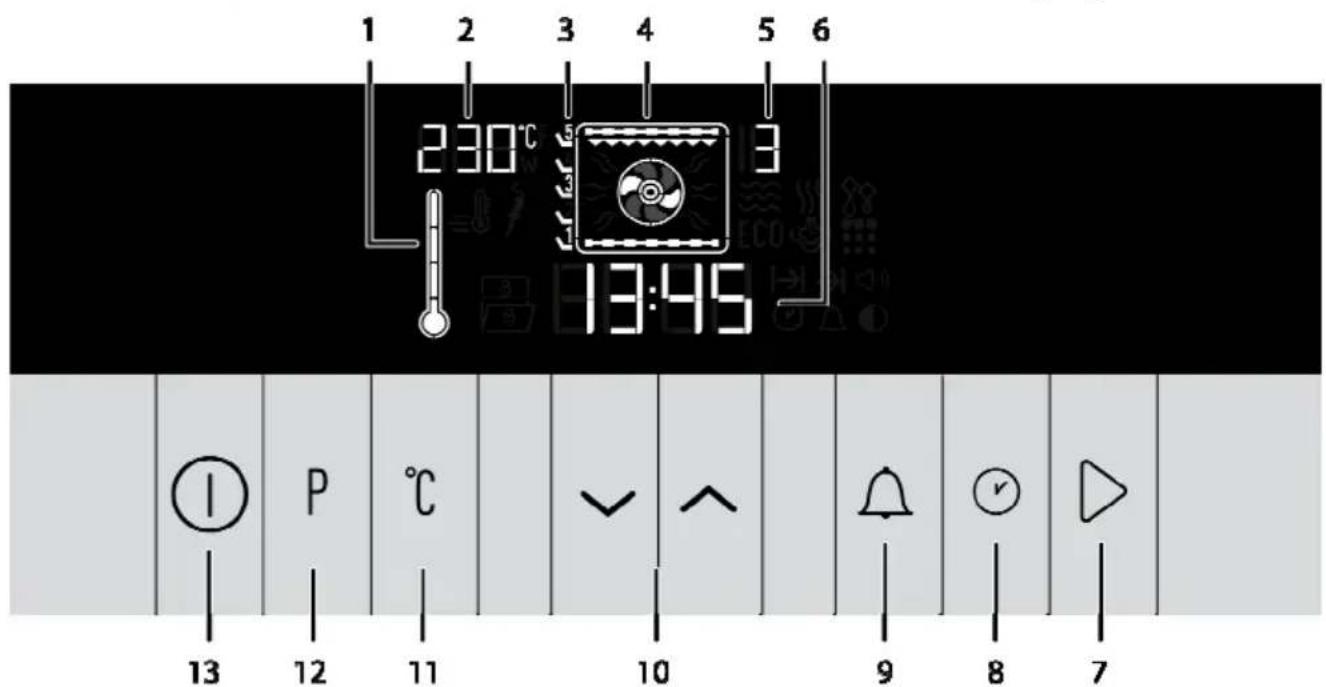

1 Fırın İç Sıcaklığı simgesi
2 Sıcaklık gösterge alanı
3 Raf konumları
4 Fonksiyon ekranı
5 Fonksiyon numarası
6 Güncel saat göstergesi alanı
7 Pişirmeyi başlatma/bitirme tuşu
8 Saat ve ayarlar tuşu

9 Alarm tuşu
10 Yukarı/Aşağı tuşları (Menu Seçim)
11 Sıcaklık - Hızlı ısıtma ayar tuşu
12 Fonksiyon ekranına geri dönme tuşu
13 Açma/Kapatma tuşu

Teslimat kapsamı

Ürün modeline göre, verilen aksesuar çeşidi değişmektedir. Kullanma kılavuzunda anlatılan tüm aksesuarlar ürününüzde bulunmayabilir.

1. KikulamaraaKilavuzu Kilavuzu
2. Fırın tepsislFırın tepsi Hamur işleri, donmuş gıdalar ve büyük parçalı kızartmalar için kullanılır.

1. DEnintepisi Derin tepsi Hamur işleri, büyük parçalı kızartmalar, sulu yiyecekler veya izgara yaparken akan yağların toplanması için kullanılır.

1. TelzgaraTel izgara Kızartma yapmak için ya da fırınlanacak, kıztartılacak ve güveçte pişirilecek yiyeceklerin istenilen rafa yerleştirilmesi için kullanılır.

1. Telzgarar ve tepisiininde teleskobikrafalara Tel izgara ve uygun şekilde yerleştirilmesluygun şekilde yerleştirilr Teleskobik raflar sayesinde tepsiler veya tel izgara kolayca takılıp çıkarılabilir. Tepsi ve tel izgaraların teleskobik rafla birlikte kullanımı sırasında, teleskobik rafın arkasında bulunan pimlerin, izgaranın ve tepsinin kenarlarına dayanmış durumda olmasına dikkat edilmelidir.

Voltaj/frekans	220-240 V ~ 50 Hz
Toplam elektrik gücü	3.1kW
Kullanılacak sigorta	min. 16 A
Kablo tipi/kesiti	H05VV-FG 3 × 1,5 mm2
Kablo boyu	maks. 2 m
Dış boyutlar (yükseklik/genişlik/derinlik)	595 mm/594 mm/567 mm
Kurulum boyutları (yükseklik/genişlik/derinlik)	**590 veya 600 mm/560 mm/min. 550 mm
Ana fırın	Multifonksiyon fırınV
İç aydınlatma	15/25 W
Izgara güç tüketimi	2.2 kW

# Esas: Ev tipi elektrikli fırınlarda, enerji etiketi bilgileri EN 50304 standardına göre verilmiştir. Değerler, standart yük ile alt-üst ısıtıcı veya fan destekli ısıtma (var ise) fonksiyonlarında saptanır. Enerji verimlilik sınıfı, ilgili fonksiyonların üründe bulunup bulunmamasına bağlı olarak aşağıdaki önceliklendirme sırasına göre belirlenir: 1-Eko - Fanlı Pişirme, 2- Turbo Yavaş Pişirme, 3- Turbo Pişirme, 4-Fan Destekli Alt/Üst Isıtma, 5-Üst ve Alt Isıtma.

** Bkz. Kurulum, sayfa 11.

Ürün kalitesini artırmak için önceden haber verilmeksizin teknik özelliklerde değişiklik yapılabilir.

Kılavuzda yer alan şekiller şematik olup ürününüzle bire bir uyum içinde olmayabilir.

Ürünün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer basılı dokümanlarda beyan edilen değerler, ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir.

3 Kurulum

Ürünün kurulumu için size en yakın Yetkili Servise başvurun. Ürünü kullanıma hazır duruma getirmek için Yetkili Servisi çağırmadan önce, elektrik ve/veya gaz tesisatının uygun olduğundan emin olun. Değilse ehliyetli bir elektrikçi ve tesisatçı çağırarak gerekli düzenlemeleri yaptırın. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz ve ürünün garantisi geçersiz olur.

	Ürünün yerleştirileceği yerin ve ayrıca elektrik tesisatının hazırlanması müşteriye aittir.
	UYARI:Ürünün kurulumunda, elektrik ve/veya gazla ilgili yerel standartlarda belirtilen kurallara uyulmalıdır.
	UYARI:Ürünü kurmadan önce üzerinde herhangi bir hasar olup olmadığını kontrol edin.Ürün hasarlıysa kurulumunu yaptırmayın.Hasarlı ürünler güvenliğiniz için tehlike oluşturur.

Kurulum için doğru yer

Ürün, piyasadan temin edilen mutfak tezgahlarına monte edilebilecek şekilde tasarlanmıştır. Ürünle mutfak duvarları ve mobilyası arasında güvenli bir mesafe bırakılmalıdır. Uygun boşluklar için şekilde bakın. (değerler mm cinsindendir).

• Kullanılan yüzeyler, sentetik laminatlar ve yapıştırıcılar ısıya dayanıklı olmalıdır (minimum 100°C).
• Mutfak dolapları aynı seviyede olmalı ve sabitlenmelidir.
• Fırının altında bir çekmece varsa, fırınla çekmece arasına bir raf konulmalıdır.
• Ürünü en az iki kişiyle taşıyın.

i Ürünü buzdolaplarının veya soğutucuların yanına kurmayın. Ürünün yaydığı ısı soğutma cihazlarının enerji tüketimini artırır.

i Ürünü taşımak veya hareket ettirmek için, kapak ve/veya tutamağı kullanmayın.

Ürünün tel kolları varsa, ürünü taşıdıktan sonra kolları geriye, yan duvarların içine itin.

min.

Kurulum ve bağlantılar

- Ürün, yalnızca yasal kurulum kurallarına göre kurulmalı ve bağlanmalıdır.

Elektrik bağlantısı

Ürünü, "Teknik özellikler" tablosundaki değerlere uygun bir sigorta tarafından korunan topraklı bir prize/hatta bağlayın. Transformatörlü ya da transformatörsüz kullanımda, topraklama tesisatını ehliyetli bir elektrikçiye yaptırmayı ihmal etmeyin. Ürünün, yerel yönetmeliklere uygun topraklama yapılmadan kullanılması halinde ortaya çıkacak zararlardan firmamız sorumlu olmayacaktır.

UYARI:

Ürünün şebeke elektriğine bağlantısı yalnızca yetkili ve ehliyetli bir kişi tarafından yapılabilir ve ürünün garantisi yalnızca doğru kurulumdan sonra başlar.

Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz.

UYARI:

Elektrik kablosu ezilmemeli, katlanmamalı, sıkıştırılmamalı veya ürünün sıcak parçalarına temas etmemelidir.

Eğer elektrik kablosu hasarlanırsa, ehliyetli bir elektrikçi tarafından değiştirilmelidir.

• Bağlantı ulusal yönetmeliklerle uyumlu olmalıdır.
• Şebeke besleme verileri ürünün tip etiketinde belirtilen verilerle aynı olmalıdır. Ön kapağı açtığınızda tip etiketini görebilirsiniz.
• Ürünün bağlantı kablosu "Teknik özellikler" bölümünde belirtilen değerlerle uyumlu olmalıdır.

UYARI:

Elektrik tesisatı üzerinde herhangi bir çalışmaya başlamadan önce ürünün elektrik bağlantısını kesin.

Elektrik çarpması tehlikesi vardır.

Elektrik kablosunun fişi kurulumdan sonra kolay erişilebilir olmalıdır (ancak ocakların üzerinde bir yere gelmemelidir).

Elektrik kablosunu prize takın.

Ürünün yerine monte edilmesi

1. Elektrik kablosunun kopmamasına ve sıkışmamasına dikkat ederek, fırını, kabin deliğine kaydırın, hizalayın ve sabitleyin.

Fırını, şekildeki gibi 2 vida aracılığıyla sabitleyin.

Soğutma fanlı cihazlar için

1 Soğutma fanı
2 Kontrol paneli
3 Kapak

Ürüne takılı soğutma fanı hem ankastre dolabını hem de ürünün ön kısmını soğutur.

Soğutma fanı, fırın kapandıktan sonra yaklaşık 20-30 dakika daha çalışmaya devam eder.

Eğer fırın saatini programlayarak pişirme yaptıysanız, pişirme süresi sonunda tüm fonksiyonlarla birlikte soğutma fanı da kapanır.

Son kontrol

1. Elektrik kablosunu prize takın ve cihazın sigortasını açın.
2. Fonksiyonları kontrol edin.

Gelecekteki taşıma işlemleri

• Ürünün orijinal kutusunu saklayın ve ürünü bu kutunun içinde taşıyın. Kutu üzerindeki talimatlara uyun. Orijinal karton yoksa, ürünü balon kabarcıklı ambalaj malzemesiyle veya kalın bir mukavvayla sarın ve sıkıca bantlayın.
• Fırının içindeki tel ızgara ve tepsinin fırın kapağına zarar vermesini engellemek için fırın kapağının iç tarafına, bu tepsilerle aynı hizaya gelecek şekilde bir karton şerit yerleştirin. Fırın kapağını yan duvarlara bantlayın.
• Ürünü taşımak veya hareket ettirmek için kapağı veya tutamağı kullanmayın.

Ürünün üzerine başka eşya koymayın ve dik olarak taşıyın.

Taşıma sırasında meydana gelmiş olabilecek her türlü hasara karşı ürünün genel görüntüsünü kontrol edin.

4 Ön hazırlık

Enerji tasarrufu için yapılması gerekenler

Aşağıdaki bilgiler, ürününüzü, ekolojik bir şekilde ve enerji tasarrufu sağlayarak kullanmanızayardımcı olacaktır:

• Fırında, ısıyı daha iyi ileten, koyu renkli veya emaye kaplı kaplar kullanın.
• Yiyeceklerinizi pişirirken, tarifte veya kullanım kılavuzundaki tabloda ön ıstıma yapılması söyleniyorsa, fırını önceden ıstın.
• Pişirme süresince, fırın kapağını sık sık açmayın.
• Fırında aynı anda birden fazla yemek pişirmeye çalışın. Tel rafın üzerine iki

pişirme kabı koyarak aynı anda pişirebilirsiniz.

• Birden fazla yemeği peş peşe pişirin. Fırın ısısını kaybetmemiş olacaktır.
• Fırını, pişirmenin sona erme zamanından birkaç dakika önce kapayın. Bu durumda fırın kapağını açmayın.
• Dondurulmuş yiyecekleri pişirmeden önce çözdürün.

ilk kullanım

Saat ayari

Fırını kullanmadan önce saat ayarı yapılmalıdır. Saat ayarı yapılmazsa fırın çalışmayacaktır.

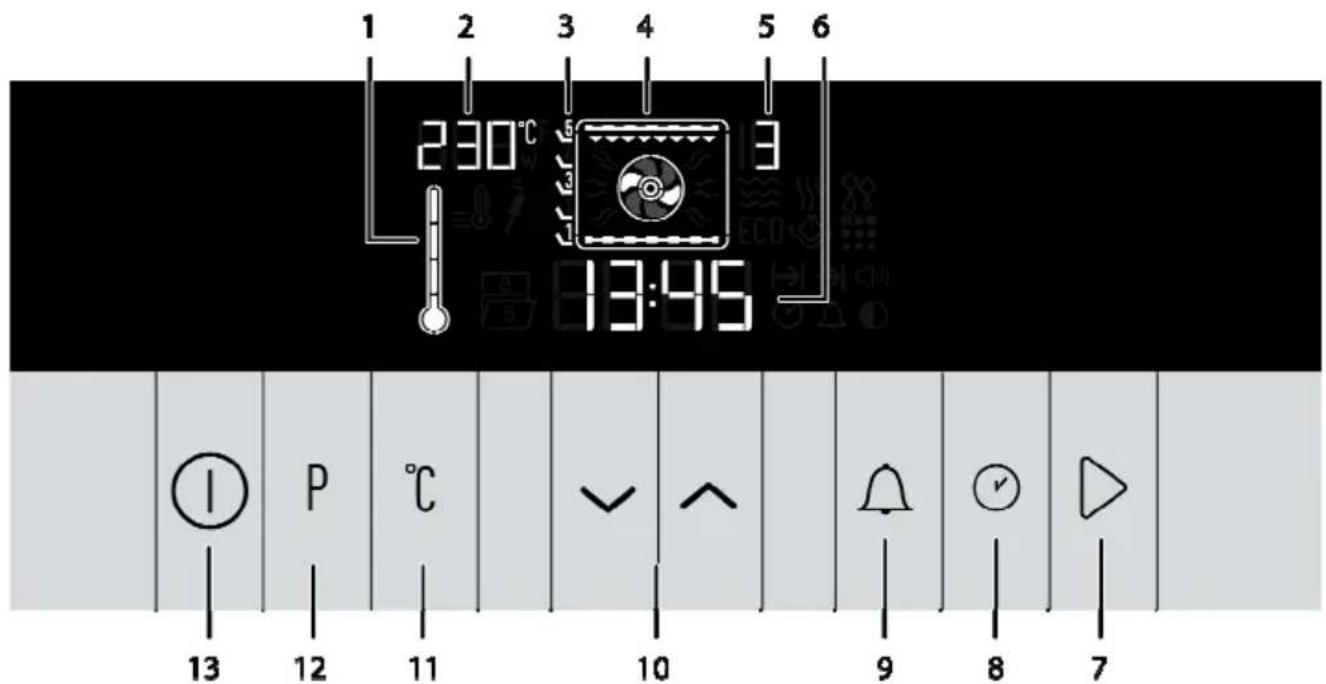

1 Fırın İç Sıcaklığı simgesi
2 Sıcaklık gösterge alanı
3 Raf konumları
4 Fonksiyon ekranı
5 Fonksiyon numarası
6 Güncel saat göstergesi alanı
7 Pişirmeyi başlatma/bitirme tuşu
8 Saat ve ayarlar tuşu
9 Alarm tuşu
10 Yukarı/Aşağı tuşları (Menu Seçim)
11 Sıcaklık - Hızlı ısıtma ayar tuşu
12 Fonksiyon ekranına geri dönme tuşu
13 Açma/Kapatma tuşu

Saat ayarını yapın

1. Elektrik kablosunu prize takın ve cihazın sigortasını açın.

2. Saat ekranında "00.00" belirir ve sembolü yanıp söner. ↗ tuçları ile saati ayarlayın.

^ya da tuşuna basılı tutarak zamanı daha hızlı ilerletebilirsiniz.

1. tışuna dokunarak ayarı onaylayın. » Stand-by ekranına döner. Ekranda sadece günün saati görünür.

10:08

Elektrik kesintisinde ve ya fiş çıkarılıp tekrar takıldığında saat ayarlama ekranı tekrar gelir. Kısa süreli kesintilerde ayarlanmış olan günün saati korunur. Bu durumda saat değerini onaylayarak ilerleyebilirsiniz.

ilk temizlik

Bazı deterjanlar veya temizleme maddeleri yüzeye zarar verebilir. Temizlik sırasında aşındırıcı deterjanları, temizleme tozları, temizleme kremleri ya da keskin nesneler kullanmayın.

1. Tüm ambalaj malzemelerini çıkarın.
2. Ürünün yüzeylerini ıslak bez veya süngerle silin ve bir bezle kurulayın.

ilk ısıtma

Ürünü yaklaşık 30 dakika ısıtın ve sonra kapayın. Bu sayede üretim sırasında fırında kalmış olabilecek artıklar ve katmanlar yakılarak temizlenmiş olur.

UYARI

Sıcak yüzeyler yanıklara neden olur! Ürün çalışırken sıcak olacaktır. Asla sıcak yüzyelere, ürünün iç kısmına veya ıstıcılara dokunmayın. Çocukları üründen uzak tutun. Sıcak fırının içerisinde yemek koyup çıkartırken daima ısıya dayanıklı fırın eldivenlerini kullanın.

Elektrikli fırın

1. Tüm fırınlama tepsilerini ve tel ızgarayı fırından çıkarın.
2. Fırının kapağını kapatın.
3. Alt üst ısıtma konumunu seçin.
4. En yüksek sıcaklığı seçin; bkz. .
5. Yaklaşık 30 dakika çalıştırın.
6. Fırınınızı kapatın; bkz.

Izgaralı fırın

1. Tüm fırınlama tepsilerini ve tel ızgarayı fırından çıkarın.
2. Fırının kapağını kapatın.
3. Izgaranın en yüksek gücünü seçin; bkz. Izgaranın çalıştırılması, sayfa 28.
4. Yaklaşık 30 dakika çalıştırın.
5. Izgaranızı kapatın; bkz. Izgaranın çalıştırılması, sayfa 28

İlk kullanım sırasında, birkaç saat için duman ve koku gelebilir. Bu normal bir durumdur ve giderilmesi için iyi bir havalandırma sağlamanız yeterlidir. Oluşan duman ve kokuyu doğrudan solumaktan kaçının.

5 Fırının kullanılması

Fırında pişirme, kızartma ve ızgara hakkında genel bilgiler

UYARI

Sıcak yüzeyler yanıklara neden olur!

Ürün çalışırken sıcak olacaktır. Asla sıcak yüzeylere, ürünün iç kısmına veya ıstıcılara dokunmayın. Çocukları üründen uzak tutun. Sıcak fırının içerisinde yemek koyup çıkartırken daima ısıya dayanıklı fırın eldivenlerini kullanın.

UYARI:

Buhar çıkabileceği için, fırının kapağını açarken uzak durun.

Çıkan buhar elinizi, yüzünüzü ve/veya gözünüzü yakabilir.

Fırında pişirmeyle ilgili ipuçları

• Yapışmayan kaplamalı, uygun metal tabaklar veya alüminyum kaplar ya da ısıya dayanıklı silikon kalıplar kullanın.
• Raf üzerindeki alanı en iyi şekilde kullanın.
• Fırında pişirme yaparken pişirme kalıbını rafın ortasına yerleştirin.
• Fırını veya izgarayı çalıştırmadan önce, doğru raf konumunu seçin. Fırın sıcakken raf konumunu değiştirmeyin.
• Fırının kapağını kapalı tutun.

Kızartmayla ilgili ipuçları

• Bütün tavuk, hindi ve büyük parça etleri pişirmeden önce limon suyu ve karabiberle terbiye etmeniz pişirme performansını artıracaktır.
• Kemikli etlerin kızartılarak pişirilmesi, kemiksiz etlerin kızartılarak pişirilmesinden 15 ila 30 dakika daha fazla sürer.
• Et kalınlığının her santimetresi için aşağı yukarı 4 ila 5 dakika pişirme süresi hesaplamalısınız.
• Pişirme süresi dolduktan sonra eti fırın içinde yaklaşık 10 dakika bekletin. Etin suyu, kızaran ete daha iyi dağılır ve et kesildiği zaman dışarı çıkmaz.
• Balık, ısıya dayanıklı bir tabakta orta veya alt seviyedeki raf üzerine konulmalıdır.

Izgarayla ilgili ipuçları

Kırmızı et, balık ve kümes hayvanı etleri ızgara yapıldığında çabucak kahverengileşir, güzel bir kabuk tutar ve kurumaz. Fileto etler, şişlik etler, sosisler/sucuklar ve aynı zamanda sulu sebzeler (domates, soğan vb.) özellikle ızgara için uygundur.

• Izgara yapılacak parçaları tel izgara ya da tel izgaralı tepsinin üzerine ısıtıcı boyutlarını geçmeyecek şekilde dağıtarak yerleştirin.
• Tel ızgara veya fırın tepsisini, fırında istediğiniz seviyeye sürün. Tel ızgarada ızgara yapıyorsanız, yağların toplanması için alta fırın tepsisi sürün. Fırın tepsisinin içine biraz su koyarsanız, daha sonra kolayca temizleyebilirsiniz.

İzgaraya uygun olmayan yiyecekler, yangın tehlikesi taşımaktadır. Yalnızca yoğun ızgara ateşine uygun olan yiyecekleri ızgara yapın. Ayrıca yiyeceği ızgaranın çok arkasına yerleştirmeyin. Burası en sıcak alandır ve yağlı yiyecekler alev alabilir.

Elektrikli fırının kullanılması

Fırını kullanmadan önce saat ayarı yapılmalıdır. Saat ayarı yapılmazsa fırın çalışmayacaktır.

1 Fırın İç Sıcaklığı simgesi
2 Sıcaklık gösterge alanı
3 Raf konumları
4 Fonksiyon ekranı
5 Fonksiyon numarası
6 Güncel saat göstergesi alanı
7 Pişirmeyi başlatma/bitirme tuşu
8 Saat ve ayarlar tuşu
9 Alarm tuşu
10 Yukarı/Aşağı tuşları (Menu Seçim)
11 Sıcaklık - Hızlı ısıtma ayar tuşu
12 Fonksiyon ekranına geri dönme tuşu
13 Açma/Kapatma tuşu

Ekran sembolleri :Ekran sembolleri :

Hızlı ısıtma sembolü

Pişirme süresi sembolü

Pişirme bitiş saati sembolü

Alarm sembolü

Günün saati sembolü

Ses ayarı sembolü

Parlaklık ayarı sembolü

Buz çözme sembolü

Tuş kilidi sembolü

Açık kapı sembolü

Fırın içi sıcaklık sembolü

Et probu sembolü *

Pyro sembolü *

Buhar sembolü *

Ürün modeline göre değişiklik gösterir.

Fırın açıldıktan ve günün saati ayarı yapıldıktan sonra stand-by ekranına döner. Ekranda sadece günün saati görünür.

Ekran bu durumdayken sadece ve tuşları çalışır. Ayarlar menüsündeki tüm işlemleri gerçekleştirilirsiniz.

Ürününüz sıcakken Tuşuna dokunarak fırın içi sıcaklığı görebilirsiniz.

Sıcaklık ve çalışma modunun seçilmesi

1. tıçuna dokunarak fırını açın.
2. Fırın açıldığında ilk fonksiyon ekrana gelir. Bu ekranda sıcaklık göstergesinde önerilen sıcaklık, fonksiyon ekranında ise çalışan ıstıcılar, fonksiyon numarası ve önerilen tepsi konumu görünür.

Bu ekranda ①uşuna kısa süreli dokunursanız, fırın sesli uyarı verecektir. Fırını açmak için 1

saniyeden daha uzun süre tuşuna dokunun.

1. /tuşlarına dokunarak istediğiniz çalışma modunu (fonksiyonunu) ayarlayın. Fonksiyon seçildikten sonra "Sıcaklık", "Pişirme süresi", "Pişirme bitiş saati" ve "Booster" (hızlı ısıtma) ayarlanabilir.
2. Sıcaklığı değiştirmek isterseniz, Fuşuna bir kez dokunun. "°C" sembolü yanıp söner

1. Sıcaklık göstergesinde istediğiniz sıcaklık görünene kadar /tuşlarına dokunun. İstediğiniz değere ulaştığınızda yada tuşuna 1 kez dokunarak sıcalığı onaylayın. Herhangi bir tuşa dokunmazsanız 10 saniye sonra ayarlanan değer otomatik olarak onaylanır.
2. Pişirme fonksiyonu ve sıcaklık uygunsa tuşuna dokunarak pişirmeyi başlatın. Pişirme işlemi başlar ve ekranda görünür. Fırın içi sıcaklık artıkça sembolün ortasındaki seviyede artar.

Pişirme sırasında fırın kapağı açılırsa ekranda sembolü görünür.

Elektrikli fırının kapatılması

①tuşuna dokunarak fırını kapatın.

Raf konumları (Tel raflı modellerde) Raf konumları (Tel izgaranın tel raf üzerine doğru şekilde yerleştirilmesi önemlidir. Tel izgara şekilde gösterildiği gibi, tel rafın arasına girecek biçimde yerleştirilmelidir.

Tel izgarayı yerleştirirken fırının arkasına dayandırmayın. İyi bir izgara performansı elde etmek için, tel izgarayı rafın ön tarafına sürdükten sonra, kapağı kapatırken yerleşmesini sağlayın.

Fonksiyon tablosu

Fonksiyon tablosunda; fırında kullanabileceğiz fonksiyonlar ve bu fonksiyonlar için ayarlanabilecek maksimum ve minumum sıcaklıklar gösterilmektedir.

i	Fonksiyonlar ürün modeline göre değişmektedir.
i	Maksimum ayarlanabilecek pişirme süresi; "sicak tutma" fonksiyonu dışındaki konumlarda, güvenlik nedeniyle 6 saatle sınırlandırılmıştır.
i	Herhangi bir fonksiyon ayarı yapılırken ilgili semboller ekranda yanıp söner.
i	Fırın açık iken herhangi ekrandan Ruşuna dokunarak fonksiyon ekranına dönebilirsiniz.
i	Elektrik kesintisi halinde yapılan program iptal olur. Yeniden programlama yapmanız gerekir.
i	Fırın herhangi bir fonksiyonda çalışırken veya saat üzerinde yarı otomatik veya tam otomatik programlama yapılmışsa saat ayarlanamaz.
i	Fırın kapalı olsa bile kapak açıldığında fırın lambası yanar.

Fonksiyonf	Önerilen sıcaklık C (°C)	Saatkkı carbüğü (°C)
Statik	200	40-280
Statik + fan	175	40-280
Fan destekli	180	40-250
Multi (3D)	205	40-250
Pizza	210	40-250
Izgara+fan	200	40-280
Izgara	280	40-280
Küçük ızgara	280	40-280
Eco fan	180	160-220
Altıretiçi Sıcak tutma	18060	40-22040-100
Buz çözme	-	-
* Fonksiyonlar ürün modeline göre değişmektedir.

Çalışma modları

Burada gösterilen çalışma modlarının sıralaması ürününüzdeki düzenlemeden farklı olabilir.

1. Üstve alısıtmaÜst ve alt ısıtma

Yiyecekler, üstten ve alttan aynı anda ıstılır.

Örneğin; kekler, börekler veya pişirme kalıplarındaki kekler ve güçler için uygundur. Tek tepsi ile pişirme yapın. Ekranda, uygun raf konumu görünür.

1. FardesteklaltüstsıtsmaFan destekli alt/üst ısıtma

Alt ve üst ısıtıcı ile ısıtılan sıcak hava, fan vasıtasıyla fırının her yerine eşit oranda ve hızlı bir şekilde dağılıtır. Tek tepsiyle pişirme yapın.

1. Turbo pisieme Turbo pişirme

Fanlı ısıtıcıyla ısıtılan sıcak hava, fan vasıtasıyla fırının her yerine eşit oranda ve hızlı bir şekilde dağılıtır. Farklı raf seviyelerindeki yiyeceklerinizi pişirmeye uygundur ve çoğu durumda ön ısıtmaya gerek yoktur. Çok tepsili pişirme yapabilirsiniz.

İsının dışarıya kaçmaması için fırın kapağı açıldığında fan motoru çalışmaz.

1. "3BD"fokksiyonu"3D"fonksiyonu

Üst ısıtma, alt ısıtma ve fanlı ısıtma çalışır. Pişirilecek ürünün her tarafı eşit derecede ve hızlı bir şekilde pişer. Tek tepsi ile pişirme yapın.

1. PiPizza foksiyonuPizza fonksiyonu

Alt ısıtma ve fanlı ısıtma çalışır. Pizza pişirmeye uygundur.

1. Fardebistekli büyük izgaraekli büyük izgara

Büyük ızgara ile ısıtılan sıcak hava, fan vasıtasıyla fırının içine hızlı bir şekilde dağılıtır. Fazla miktarda ızgara et yapmaya uygundur.

• Izgara yapmak için büyük veya orta büyüklükteki porsiyonları izgara ıstıcısının altındaki doğru raf konumuna yerleştirin.
• Sıcaklığı maksimuma getirin.

• Izgara süresinin yarısında, yiyeceği çevirin.

• Büyüyükızgara Büyük ızgara

Fırın tavanındaki büyük izgara çalışır. Daha fazla miktarda izgara et yapmaya uygundur.

• Izgara yapmak için büyük veya orta büyüklükteki porsiyonları izgara ıstıcısının altındaki doğru raf konumuna yerleştirin.
• Sıcaklığı maksimuma getirin.

• Izgara süresinin yarısında, yiyeceği çevirin.

• KüçükizgaraKüçük izgara

Fırın tavanındaki küçük ızgara çalışır. İzgara, et ve ızgara yemek yapmaya uygundur.

• Izgara yapmak için küçük veya orta büyüklükteki porsiyonları izgara ıstıcısının altındaki doğru raf konumuna yerleştirin.
• Sıcaklığı maksimuma getirin.

- Izgara süresinin yarısında, yiyeceği çevirin.

9. EkoEkanlı pişirmefanlı pişirme

Enerji tasarrufu sağlamak için 160-220°C aralığında Turbo Pişirme kullanarak yapacağınız pişirmelerin yerine bu fonksiyonu kullanabilirsiniz. Ancak; pişirme süresi bir miktar uzayacaktır. Bu fonksiyonun kullanımı ile ilgili pişirme süreleri, 'Eko-fanlı pişirme' tablosunda verilmiştir.

10. Alt isitmaAlt isitma

Yalnızca alt ısıtma açıktır. Pizza ve alttan kahverengileşmesi istenen yiyecekler için uygundur.

11. Sicak tutma Sicak tutma

Yiyeceği uzun süre servise hazır sıcaklıkta tutmak için kullanılır.

12. Fanlı çalışma Fanlı çalışma

Fırın ısıtılmaz. Yalnızca (arka duvardaki) fan çalışır. Taneli donmuş yiyecekler oda sıcaklığında yavaş yavaş çözülür, pişmiş yiyecekler soğutulur.

Fırın kontrol ünitesinin çalıştırılması

1 Fırın İç Sıcaklığı simgesi
2 Sıcaklık gösterge alanı
3 Raf konumları
4 Fonksiyon ekranı
5 Fonksiyon numarası
6 Güncel saat göstergesi alanı
7 Pişirmeyi başlatma/bitirme tuşu
8 Saat ve ayarlar tuşu
9 Alarm tuşu
10 Yukarı/Aşağı tuşları (Menu Seçim)
11 Sıcaklık - Hızlı ısıtma ayar tuşu
12 Fonksiyon ekranına geri dönme tuşu

13 Açma/Kapatma tuşu

Yarı otomatik çalışma modunun etkinleştirilmesi

Bu çalışma modunda, fırının ne kadar süre çalışacağını (pişirme süresi) ayarlayabilirsiniz.

1. ① tuşuna dokunarak fırını açın.

Bu ekranda ① tuşuna kısa süreli dokunursanız, fırın sesli uyarı verecektir. Fırını açmak için 1 saniyeden daha uzun süre ② tuşuna dokunun.

1. /tuşlarına dokunarak istediğiniz çalışma modunu (fonksiyonunu) ayarlayın.
2. Sıcaklığı değiştirmek isterseniz, Tüşuna bir kez dokunun. "°C" sembolü yanıp söner

1. Sıcaklık / Ağırlık göstergesinde istediğiniz sıcaklık görünene kadar ۱ tuşlarına dokunun. İstediğiniz değere ulaştığınızda ۲ yada tuşuna 1 kez dokunarak sıcalığı onaylayın. Herhangi bir tuşa dokunmazsanız 10 saniye sonra ayarlanan değer otomatik olarak onaylanır.
2. Pişirme süresi için, tüşuna bir kez basarak metin ekranında "Pişirme süresi" öğesine gelin. Bu sırada, pembolü yanıp söner.
3. /tuşlarına dokunarak istediğiniz pişirme süresini ayarlayın ve füşuna dokunarak ayarı onaylayın. Pişirme süresi ayarlandıktan sonra, ekranda direkli yanar

1. Yemeğinizi fırına koyup, kapağı kapatın.
2. Pişirme fonksiyonu, sıcaklık ve süresi uygunsa tuşuna dokunarak pişirmeyi başlatın. Pişirme işlemi başlar ve ekranda görünür.

Bu ekranda tuşuna kısa süreli dokunursanız, fırın sesli uyarı verecektir. Pişirmeyi başlatmak için 1 saniyeden daha uzun süre tuşuna dokunun.

» Fırın, önceden ayarlanmış sıcaklığa kadar ısının ve seçmiş olduğunu pişirme süresinin sonuna

kadar bu sıcaklığı muhafaza eder. Pişirme işlemi sırasında fırın lambası yanar.

Fırın ayarlanan sıcaklığa ulaştığında sembolünün tüm kademeleri yanacaktır.

1. Pişirme işlemi tamamlandıktan sonra fırın sesli uyarı verir.
2. Sesli uyarıyı durdurmak için herhangi bir tuşa dokunmanız yeterlidir. Dokunulursa fırın seçilen modda çalışmaya devam eder. Sesli uyarı durur.
3. Tuşuna dokunulmazsa, fırın otomatik olarak kapanır ve ekranda güncel saat gösterilir.

Tam otomatik çalışma modunun etkinleştirilmesi

Bu çalışma modunda pişirme süresi ve pişirme bitiş saatini ayarlayabilirsiniz.

1. tıguna dokunarak fırını açın.
2. /tuşlarına dokunarak istediğiniz çalışma modunu (fonksiyonunu) ayarlayın.
3. Sıcaklığı değiştirmek isterseniz, Tuşuna bir kez dokunarak sıcaklık ayar ekranına ulaşın.

1. Sıcaklık / Ağırlık göstergesinde istediğiniz sıcaklık görünene kadar ۸ tuşlarına dokunun. İstediğiniz değere ulaştığınızda ۳,۵ yada ۱ kez dokunarak sıcalığı onaylayın. Herhangi bir tuşa dokunmazsanız 10 saniye sonra ayarlanan değer otomatik olarak onaylanır.
2. Pişirme süresi için, tüşuna bir kez basarak metin ekranında "Pişirme süresi" öğesine gelin. Bu sırada, şembolü yanıp söner.
3. /tuşlarına dokunarak istediğiniz pişirme süresini ayarlayın ve fişuna dokunarak ayarı onaylayın. Pişirme süresi ayarlandıktan sonra, ekranda ➤l sürekli yanar.

1. Pişirme bitiş saati için, tışuna iki kez dokunun. Bu sırada ekranda →anıp söner.

1. /tuşlarına dokunarak istediğiniz pişirme bitiş saatini ayarlayın ve ①uşuna dokunarak ayarı onaylayın. Pişirme bitiş saati ayarlandıktan sonra, ekranda →ürekli yanar.

2. Yemeğinizi fırına koyup kapağı kapatın.

3. Pişirme fonksiyonu, sıcaklığı, süresi ve bitiş saati uygunsa tuşuna dokunarak pişirmeyi başlatın.

» Fırın saati, ayarlamış olduğunuz pişirme bitiş saatinden pişirme süresini çıkararak, pişirmenin başlayacağı saati otomatik olarak hesaplar.

1. Pişirme başlangıç saati geldiğinde, seçilen çalışma modu devreye girer. Pişirme işlemi başlar ve ekranda görünür. Fırın ayarlanan sıcaklığa kadar ısınır. Pişirme süresinin sonuna kadar bu sıcaklığı muhafaza eder. Pişirme işlemi sırasında fırının lambası yanar.

Fırın ayarlanan sıcaklığa ulaştığında sembolünün tüm kademeleri yanacaktır.

1. Pişirme işlemi tamamlandıktan sonra fırın sesli uyarı verir.

2. Sesli uyarıyı durdurmak için herhangi bir tuşa dokunmanız yeterlidir. Dokunulursa fırın seçilen modda çalışmaya devam eder. Sesli uyarı durur.

Yarı otomatik veya otomatik programlama yaptıktan sonra programı iptal etmek istenirseniz pişirme süresini sıfırlamanız gerekir. Ayrıca isterseniz dokunarak fırını kapatabilirsiniz.

Booster (Hızlı ısıtma) ayarının yapılması

Fırını istenilen sıcaklığa daha hızlı getirmek için Booster (hızlı ön ısıtma) fonksiyonunu kullanın.

Buz çözme, eco fanlı pişirme ve sıcak tutma konumlarında booster seçilemez. Elektrik kesintisi halinde booster ayarları iptal olur.

İstediğiniz pişirme fonksiyonunu seçtikten sonra:

1. Tışuna iki kez dokunun. Ekranda "OFF" yazısı görünür.

1. tuşuna bir kez dokunun. Ekranda "ON" yazısı ve symbolü görünür. tuşuna dokunarak ayarı onaylayın.

1. Pişirme fonksiyonu ve sıcaklık uygunsa tuşuna dokunarak pişirmeyi başlatın. Pişirme işlemi başlar ve ekranda görünür.

» Fırının içi istenilen sıcaklığa ulaştıktan sonra, sembolü söner ve fırın, Booster öncesinde seçilen fonksiyonda çalışmaya devam eder.

1. Booster fonksiyonunu iptal etmek için ekranda "ON" görünene kadar ıtuşuna kısa aralıklarla dokunun.

2. tuşuna bir kez dokunun. Ekranda "OFF" yazısı görünür ve sombolü kaybolur. Tuşuna dokunarak ayarı onaylayın.

Tuş kilidinin kullanılması

Tuş kilidi özelliğini kullanarak, fırına müdahale edilmesini engelleyebilirsiniz.

Tuş kilidi, fırın çalışırken veya fırın çalışmazken kullanılabilir. Fırın çalışırken tuş kilidi etkinleştirilmiş olsa dahi dokunularak kapanabilir.

Tuş kilidinin etkinleştirilmesi

1. Ekranda görünene kadar tuşuna kısa aralıklarla dokunun. Ekranda "OFF" yazısı görünür vesembolü yanıp söner.

2. tuşuna bir kez dokununarak tuş kilidini etkinleştirin. Tuş kilidi ayarlandıktan sonra, ekranda "ON" yazısı görünür. Ardından sembolü yanar.

3. Tusuna dokunarak ayarı onaylayın.

» Tuş kilidi ayarlandıktan sonra, (∧tuşları hariç) herhangi bir düğmeye basıldığında ekranda "Tuş kilidi aktif" uyarısı verilir ve ekranda 🔒 sembolü görünür.

Tuş Kilidi fonksiyonu devredeyken fırın düğmeleri kullanılamaz. Elektrik kesintisi halinde tuş kilidi iptal olmaz.

Tuş kilidinin devreden çıkarılması

1. tuguna iki kez dokunarak tuş kilidini devreden çıkarın.

» Tuş kilidi iptal olur ve ekranda sembolü kaybolur..

Saatin alarm olarak kullanılması

Ürün saatini, pişirme programı dışında herhangi bir uyarı ya da hatırlatma amacıyla da kullanabilirsiniz.

Alarm saatinin, fırın fonksiyonları üzerinde herhangi bir etkisi yoktur. Uyarı amaçlı kullanılır. Örneğin alarm saatini fırındaki yiyeceği belirli bir anda çevirmek istediğiniz zaman kullanabilirsiniz. Ayarladığınız süre dolar dolmaz, alarm saati bir sinyal verir.

Maksimum alarm süresi 23 saat 59 dakika olabilir.

Alarmi ayarlamak için:

1. tuşuna dokunun. Ekranda sembolü yanıp söner.
2. /tuşlarına dokunarak istediğiniz süreyi ayarlayın ve tuşuna dokunarak ayarı

onaylayın. Alarm süresi ayarlandıktan sonra sembolü yanık kalır.

1. Alarm süresi dolduktan sonra sembolü yanıp sönmeye başlar ve alarm sesi duyulur.
2. Herhangi bir düğmeye basarak alarmı durdurabilirsiniz.

Alarmi iptal etmek için:

1. füşuna dokunun. Ekranda sembolü yanıp söner.
2. Ekranda "00000" göriçhe kadar tuşuna dokunun ve Tuşuna dokunarak ayarı onaylayın.
   » Alarm iptal olur 🔒 sembolü kaybolur.

Pişirme süreleri tablosu

Belirtilen değerler laboratuarda saptanmıştır. Size uygun değerler bu değerlerden farklı olabilir.			Fırının 1. rafi en alte raftır.
Yiyecek\	Pişirme seviyesi sayısıP		Raf konumuf	Sıcaklık (°C)S	Pişirme süfresi (dk) r (yaklaşık)(yaklaşık
Tepside kek*	Tek seviye		3	175	25 ... 3C
Kalıpta kek*	Tek seviye		2	180	40 ... 5C
Kağıtta kek*	Tek seviye		3	175	25 ... 3C
	2 seviye		1 - 5	175	30 ... 4C
	3 seviye		1 - 3 - 5	180	45 ... 5E
Pandispanya*	Tek seviye		3	200	5 ... 10
	2 seviye		1 - 5	175	20 ... 3C
Kurabiye*	Tek seviye		3	175	25 ... 30
	2 seviye		1 - 5	170 ... 190	30 ... 4C
	3 seviye		1 - 3 - 5	175	35 ... 4E
Yufka böreği*	Tek seviye		2	200	30 ... 4C
	2 seviye		1 - 5	200	45 ... 5E
	3 seviye		1 - 3 - 5	200	55 ... 65
Poğaça*	Tek seviye		2	200	25 ... 3E
	2 seviye		1 - 5	200	35 ... 4E
	3 seviye		1 - 3 - 5	190	45 ... 5E
Mayalı hamur*	Tek seviye		2	200	35 ... 4E
	2 seviye		1 - 3	190	35 ... 45
Lazanya*	Tek seviye		2 - 3	200	30 ... 40
Pizza*	Tek seviye		2	200 ... 220	15 ... 2C
	Tek seviye		3	200	10 ... 1E
Biftek (bütün)/ Rosto	Tek seviye		3	25 dk. 250/maxsonra 180 ... 190	100 ... 120
Kuzu budu (güveç)	Tek seviye		3	25 dk. 250/maxsonra 190	70 ... 9C
	Tek seviye		3	25 dk. 250/maxsonra 190	60 ... 8C
Piliç kızartma	Tek seviye		2	15 dk. 250/maxsonra 180 ... 190	55 ... 6E
	Tek seviye		2	15 dk. 250/maxsonra 180 ... 190	55 ... 6E
Hindi (5.5 kg)	Tek seviye		1	25 dk. 250/maxsonra 180 ... 190	150 ... 210
	Tek seviye		1	25 dk. 250/maxsonra 180 ... 190	150 ... 210
Balık	Tek seviye		3	200	20 ... 3C
	Tek seviye		3	200	20 ... 3C
2 tepsi ile aynı anda pişirme yapılırken, derin tepsiyi üst rafa, derin olmayan tepsiyi alt rafa yerleştirin.* Tüm yiyecekler için ön ısıtma yapılması önerilir.

EkoEkanlı pişirmefanlı pişirme

Eko-fanlı pişirme modunda, pişirme başladıktan sonra sıcaklık ayarını değiştirmeyin.

Eko-fanlı pişirme modunda pişirme yaparken kapağı açmayın.

Yiyecek\	Pişirme seviyesi sayısıP			Raf konumuf	Sıcaklık (°C)S	Pişirme süresi (dk) Pi(yaklaşık)(yaklaşık)
Kağıtta kek	Tek seviye			3	200	35 ... 4C
Kurabiye	Tek seviye			3	200	30 ... 35
Yufka böreği	Tek seviye			3	200	40 ... 45
Poğaça	Tek seviye			3	200	40 ... 45

Kek pişirmenin püf noktaları

• Kek çok kuruysa, sıcaklığı 10°C kadar arttının ve pişirme süresini kısaltın.
• Kek nemliyse, az miktarda sıvı kullanın ya da sıcaklığı 10°C kadar azaltın.
• Kekin üstü yanmışsa daha alt rafa koyun, sıcaklığı düşürün ve pişirme süresini artırın.
• İçi iyi pişmiş fakat dışı yapışıyorsa daha az miktarda sıvı kullanın, sıcaklığı azaltın ve pişirme süresini artırın.

Börek pişirmenin püf noktaları

• Börek çok kuruysa, sıcaklığı 10°C kadar artırın ve pişirme süresini kısaltın. Yufka aralarını süt, yağ, yumurta ve yoğurt karışımından oluşan bir sosla ıslatın.
• Börek geç pişiyorsa hazırlamış olduğunuz böreğin kalınlığının tepsiden taşmamasına özen gösterin.
• Böreğin üstü kızarıyor fakat altı pişmiyorsa, börek için kullanacağını sos miktarının böreğin alt kısmında fazla olmamasına özen gösterin. Eşit bir kızarma için sosu, yufka aralarına ve böreğin üzerine eşit yaymaya çalışın.

Böreğinizi pişirme tablosuna uygun konum ve sıcaklıkta pişirin. Alt kısmı yine de az kızarıyorsa bir dahaki pişirmede bir alt rafa yerleştirin.

Sebze yemeği pişirmenin püf noktaları

• Sebze yemeğinin suyu bitiyor ve kuruyorsa, tepsi yerine kapaklı bir kapta pişirin. Kapaklı kaplar yemeğin suyunu muhafaza eder.
• Sebze yemeği yeterince pişmiyorsa, sebzeleri önceden haşlayıp ya da konserve kıvamında hazırlayıp fırına sürün.

Ayarlar menüsü

Parlaklık ayarıParlaklık ayarı Parlaklık ayarı, sadece fırın kapalıyken yapılabilir.

1. Ekranda sembolü görünene kadar tuşuna kısa aralıklarla dokunun. Ekranda sembolü yanıp söner.

1. 1, 2, 3 ve 4 olmak üzere dört parlaklık seviyesi vardır. ⚠️ tuşlarına dokunarak istediğiniz seviyeyi seçin.

2. ⚙ tuşuna dokunarak ayarı onaylayın.

Parlaklık seviyesi, enerji tasarrufu sağlamak için fırın kapandığında düşer, fırın açıldığında tekrar ayarlanan seviyeye çıkar.

» Stand-by ekranına döner. Ekranda sadece günün satti görünür.

Sescoyloisagari

Ses seviyesi ayarı, sadece fırın kapalıyken yapılabilir.

1. Ekranda 🔔 görünene kadar Tunisiaa kısa aralıklarla dokunun. Ekranda 🔔 sembolü yanıp söner.

1. 1 ve 2 olmak üzere iki ses seviyesi vardır. / Tuşlarına dokunarak istediğiniz seviyeyi seçin.

2. ⬇ tuşuna dokunarak ayarı onaylayın. » Stand-by ekranına döner. Ekranda sadece günün satti görünür.

Günün saati ayarıGünün saati ayarı Günün saati ayarı, sadece fırın kapalıyken yapılabilir. Fırının ilk ayarlanan saatinde değişiklik yapmak isterseniz;

00:00

1. Ekranda şembolü görünene kadar tuşuna kısa aralıklarla dokunun. Ekranda saat alanı ve şembolü yanıp söner. / ↗ ↙ tuşlarına dokunarak saati ayarlayın.

^a ya da tuşuna basılı tutarak zamanı daha hızlı ilerletebilirsiniz.

1. tışuna dokunarak saati onaylayın » Stand-by ekranına döner. Ekranda sadece günün saati görünür.

10:08

Izgaranın çalıştırılması

Firini kullanmadan önce saat ayarı yapılmalıdır. Saat ayarı yapılmazsa fırın çalışmayacaktır.

UYARI Izgara sırasında fırının kapağını kapatın. 'Sıcak yüzeyler yanıklara neden olabilir!

Izgaranın açılması

1. tışuna dokunarak fırını açın.

2. /tuşlarına dokunarak istediğiniz izgara fonksiyonunu seçin.

Fonksiyon seçildikten sonra "Sıcaklık", "Pişirme süresi", "Pişirme bitiş saati" ve "Booster" (hızlı ısıtma) ayarlanabilir.

1. Sıcaklığı değiştirmek isterseniz, Tuşuna bir kez dokunun. "°C" sembolü yanıp söner
2. Sıcaklık göstergesinde istediğiniz sıcaklık görünene kadar ↘ tuşlarına dokunun. İstediğiniz değere ulaştığınızda ↗ yada ⚙ tuşuna 1 kez dokunarak sıcalığı onaylayın. Herhangi bir tuşa dokunmazsanız 10 saniye sonra ayarlanan değer otomatik olarak onaylanır.
3. Pişirme fonksiyonu ve sıcaklık uygunsa tuşuna dokunarak pişirmeyi başlatın. Pişirme işlemi başlar ve ekranda görünür. Fırın içi sıcaklık artıkça sembolün ortasındaki seviyede artar.

Izgaranın kapatılması

1. tışuna dokunarak fırını kapatın

İzgaraya uygun olmayan yiyecekler, yangın tehlikesi taşımaktadır. Yalnızca yoğun ızgara ateşine uygun olan yiyecekleri ızgara yapın. Ayrıca yiyeceği ızgaranın çok arkasına yerleştirmeyin. Burası en sıcak alandır ve yağlı yiyecekler alev alabilir.

Izgara pişirme süreleri tablosu Elektrikli izgarayla izgara yapma

Yiyecek\	Raf konumuF	Izgara süresi (yaklaşık)Izç
Balık	4...5	20...25 dk.#
Parçalı tavuk	4...5	25...35 dk.
Kuzu pirzolası	4...5	20...25 dk.
Biftek	4...5	25...30 dk.#
Dana pirzolası	4...5	25...30 dk.#
Tost ekmeği	4	1...2 dk.
# kalınlığa bağlıdırkalınlığa bağlıdır

6 Bakım ve temizlik

Genel bilgiler

Düzenli aralıklarla temizlenmesi halinde ürünün kullanım ömrü uzar ve sık karşılaşılan sorunlar azalır.

UYARI:

Bakım ve temizlik işlemlerine başlamadan önce ürünün elektrik bağlantısını kesin. Elektrik çarpması tehlikesi vardır!

UYARI:

Ürünü temizlemeden önce ürünün soğumasını bekleyin. Sıcak yüzeyler yanıklara neden olabilir!

- Ürün, her kullanımdan sonra iyice temizlenmelidir. Böylece yiyecek artıkları kolayca temizlenir ve ürün daha sonra tekrar kullanıldığında bu artıkların yanması önlenir.

- Ürünün temizliği için özel bir temizleme maddesine gerek yoktur. Ürünü bulaşık deterjanı, ılık su ve yumuşak bir bez ya da sünger kullanarak temizleyip, kuru bir bezle kurulayın.

- Temizlik işleminden sonra kalan sıvıları tamamen sildiğinizden ve pişirme sırasında etrafal sıçrayan yemekleri hemen temizlediğinizden emin olun.

- Paslanmaz veya inoks yüzeylerin ve tutamağın temizliğinde asit veya klor içeren temizleme maddeleri kullanmayın. Sabunlu yumuşak bir bez ve sıvı (çizici olmayan) deterjan yardımıyla tek yönde silmeye dikkat ederek temizleyin.

Bazı deterjanlar veya temizleme maddeleri yüzeye zarar verebilir.

Temizlik sırasında aşındırıcı deterjanları, temizleme tozları, temizleme kremleri ya da keskin nesneler kullanmayın.

Temizlik için buharlı temizleme ürünlerini kullanmayın.

Kontrol panelinin temizlenmesi

Kontrol panelini ve düğmelerini/tuşlarını ıslak bir bezle temizleyip kuru bir bezle kurulayın.

Kontrol panelini temizlemek için kontrol düğmelerini sökmeyin.

Kontrol paneli hasar görebilir!

Fırın içinin temizlenmesi

Fırının yan duvarlarının temizlenmesi

1. Tel rafın ön tarafını, yan duvara ters yönde çekerek çıkarın.
2. Tel rafı kendinize doğru çekerek, rafı tamamen çıkarın.

Fırının iç yan duvarları veya sadece arka duvarı katalitik emaye ile kaplanmış olabilir. Fırının katalitik duvarları temizlenmemelidir. Duvarların gözenekli yüzeyi, saçılan yağların emilmesi ve dönüştürülmesi (buhar ve karbondioksit) yoluyla kendiliğinden temizlenir.

Fırın kapağının temizlenmesi

Fırının kapağını bulaşık deterjanı, ilik su ve yumuşak bir bez ya da sünger kullanarak temizleyip kuru bir bezle kurulayın.

Fırın kapağını ve camını temizlemek için sert aşındırıcı temizlik maddeleri, metal kazıyıcılar, bulaşık teli veya çamaşır suyu gibi yüzeye zarar verecek malzemeler kullanmayın.

Ön kapak iç camı, kolay temizlenebilen bir malzeme ile kaplanmıştır. Aşındırıcı sert temizleme maddeleri, sert metal kazıyıcılar, bulaşık teli veya çamaşır suyu gibi, yüzeye zarar verecek malzemeler kullanmayın.

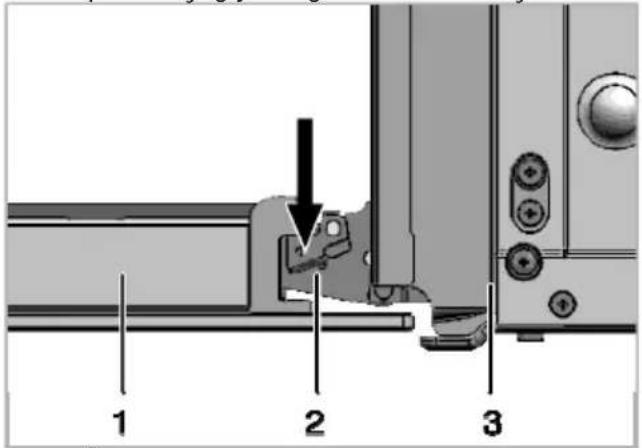

Fırın kapağının sökülmesi

1. Ön kapağı (1) açın.

2. Şekilde görüldüğü gibi, sağda ve solda bulunan ön kapak menteşe yuvasındaki (2) klipsleri aşağıya doğru bastırarak açın.

1 Ön kapak
2 Menteşe
3 Firin

1. Ön kapağı yarı açık pozisyona getirin.
2. Boşa çıkan kapağı yukarı doğru çekerek sağ ve sol menteşelerden kurtarıp yerinden çıkarın.

Kapağın yeniden takılması için, sökerken uygulanan işlemler, sırasıyla sondan başa doğru tekrar uygulanmalıdır. Kapağı takarken, menteşe yuvasındaki klipsleri kapamayı unutmayın.

Kapak iç camının yerinden çıkarılması

Ürünün ön kapak iç camı temizlemek üzere sökülebilir.

İç camı temizlemek durumunda kaldığınızda;

1. Ön kapağı söktükten sonra, aşağıdaki adımları takip edin:

1 Menteşe yuvası
2 Dis cam
3 İç cam panel
4 En içteki cam
5 Kürek
6 Pim
7 Pim yuvası

1. Figürde gösterildiği gibi en iç camı (4), yan taraftan spatula yardımıyla (5), A yönünde, "klik" sesini duyuncaya kadar kaldırın. B yönünde çekerek yuvadan kurtarın.

2. İç camı (3) yerinden sökmeksizin temizleyin.

3. Dış camı da (2) temizledikten sonra, kapağı tekrar gruplamak için ilk adım olarak en iç camı (4) yerine takın.
4. Önce, en iç camın (4) alt kısımlarını menteşe yuvalarına (1) oturtun. Sonra üst kısımdaki pimin (6) pim yuvasına (7) oturması için, "klik" sesini duyuncaya kadar aşağı doğru bastırın.

Fırın lambasının değiştirilmesi

UYARI:

Fırın lambasını değiştirmeden önce elektrik çarpması riskini ortadan kaldırmak için, elektrik bağlantısını kesin ve fırının soğumasını bekleyin. Sıcak yüzeyler yanıklara neden olabilir!

Fırın lambası 300 °C ısıya dayanıklı özel bir elektrikli ampuldür. Lambanın özellikleri için bkz. Teknik özellikler, sayfa 10. Fırın lambaları Yetkili Servislerden temin edilebilir.

Lambanın konumu, şekilde gösterilenden farklı olabilir.

Firininizda yuvarlak lamba varsa,

1. Ürünün elektrik bağlantısını kesin.
2. Cam kapağı saatin aksi yönde çevirerek çıkartın.

1. Fırın lambasını saatin aksi yönde çevirerek çıkarın ve yenisiyle değiştirin.
2. Cam kapağı tekrar yerine takın.

7 Sorun giderme

Fırın çalışırken fırından buhar çıkıyor.

- Çalışma sırasında buhar çıkması normaldir. >>> Bu bir arıza değildir.

Ürün ısınırken ve soğurken metal sesleri geliyor.

• Metal parçalar ısındığı zaman genişerek ses çıkarabilir. >>> Bu bir arıza değildir.

Ürün çalışmıyor.

• Sigorta bozuk veya atmış olabilir. >>> Sigorta kutusundaki sigortaları kontrol edin. Gerekirse, bunları değiştirin veya yeniden devreye sokun.
• Ürünün fişi (topraklı) prize takılmamış olabilir. >>> Fişin prize takılıp takılmadığını kontrol edin.
• Kontrol paneldeki tuşlar çalışmıyor. >>> Tuş kilidi etkin olabilir, Tuş kilidini devre dışı bırakın. (Bkz)

Fırın ışığı yanmıyor.

• Fırının lambası bozuk olabilir. >>> Fırının lambasını değiştirin.
• Elektrik gelmiyordur. >>> Evinizde elektrik olup olmadığını ve sigorta kutusundaki sigortaları kontrol edin. Gerekirse, sigortaları değiştirin veya yeniden devreye sokun.

Firin isinmiyor.

• Fonksiyon ve/veya Sıcaklık düğmesi ayarlanmamış olabilir. >>> Fonksiyon ve/veya Sıcaklık düğmesiyle fonksiyon ve sıcaklığı ayarlayın.
• Elektrik gelmiyordur. >>> Evinizde elektrik olup olmadığını ve sigorta kutusundaki sigortaları kontrol edin. Gerekirse, sigortaları değiştirin veya yeniden devreye sokun.

Bu bölümdeki talimatları uygulamanıza rağmen sorunu gideremezseniz ürünü satın aldığınız bayi ya da Yetkili Servise başvurun. Çalışmayan ürünü kendiniz onarmayı asla denemeyin.

8 Tüketici Hizmetleri

Değerli Müşterimiz,DArcelik Çağrı Merkezi haftanın 7 günü 24 saat hizmet vermektedir.Sabit veya cep telefonlarından alan kodu tuşlamadan çağrı merkezi numaramızı arayarak ürününüz ile ilgili arzu ettiğiniz hizmeti talep edebilirsiniz.Çağrı Merkezimiz ile yaptığınız görüşmeler iletişim hizmeti aldığınız operatör firma tarafından sizin için tanımlanan tarifeye göre ücretlendirilir.Çağrı Merkezimize ayrıca www.arcelik.com.tr adresindeki “Tüketici Hizmetleri” bölümünde bulunan formu doldurarak veya 0216 423 23 53 nolu telefona faks çekerek de ulaşabilirsiniz.Yazılı başvurular için adresimiz:Arçelik Çağrı Merkezi, Arçelik A.Ş. Ankara Asfaltı Yanı,34950 Tuzla/İSTANBUL

Arçelik Çağrı Merkezirçelik Çağrı Merkezitefon numaralarından Çağrı (Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden arayınız) Diğer Numara Diğer Numara 0216 585 8 8880216 585 Alcağınız "Hizmet Fişi", ilerde ürününüzde meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.6 Ürünün kullanım ömrü:10 yıldır. (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresi)

Aşağıdaki önerilere uymanızı ricAşa ederiz.â 1 Ürününüzü aldığınızda Garanti belgesini Yetkili Satıcınıza onaylattırınız.2 Ürününüzü kullanma kılavuzu esaslarına göre kullanınız.3 Ürününüzle ilgili hizmet talebiniz olduğunda Şerke telefon numaralarından Çağrı Merkezimize başvurunuz.4 Hizmet için gelen teknisyene “teknisyen kimlik kartı”ni sorunuz.5 İşiniz bittiğinde servis teknisyeninden „Hizmet Fişi" istemeyi unutmayınız.

Müşteri Memnuniyeti PolitikasıMı

Arçelik A.Ş. olarak, hizmet verdiğimiz markamızın müşteri istek ve önerilerinin müşteri profili ayrımı yapılmaksızın her kanaldan (çağrı merkezi, e-posta, www.arcelik.com.tr, faks, mektup, sosyal medya, bayi) rahatlıkla iletilebildiği, izlenebilir, raporlanabilir, şeffaf ve güvenli tek bir bilgi havuzunda toplandığı, bu kayıtların yasal düzenlemelere uygun, objektif, adil ve gizlilik içinde ele alındığı, değerlendirildiği ve süreçlerin sürekli kontrol edilerek iyileştirildiği, mükemmel müşteri deneyimini yaşatmayı ana ilke olarak kabul etmiş müşteri odaklı bir yaklaşımı benimsemekteyiz. Yaklaşımımıza paralel olarak tüm süreçler yönetim sistemi ile entegre edilerek, birbirini kontrol eden bir yapı geliştirilmiş olup, yönetim hedefleri de bu sistem üzerinden beslenmektedir.

Hizmet talebinin değerlendirilmesi

