KULLANIM KILAVUZU Silver 430 BRE Premium AL-KO

TR: Kullanım kılavuzu 386

Notice

Çalıştırmadan önce bu kullanım kılavuzunu okuyun. Bu, emniyetli çalışma ve arızasız kullanım için ön şarttır. Kullanmaya başlamadan önce makinenin kullanım öğeleri ve kullanımı ile ilgili yeterli bilgi edinin.
■ Bu belgelerde ve cihaz üzerinde bulunan emniyet ve uyarı işaretlerini dikkate alın.
Cihazı kullanmak için bu kullanım kılavuzunu muhafaza edin ve sonraki kullanıcıya da teslim edin.

işaret açıklamaları

Dikkat!

Bu uyarı işaretlerine uyulması durumunda yaralanmalar ve / veya maddi hasarlar önlenebilir.

Daha iyi anlamak ve kullanmak için özel uyarılar.

Kamera sembolü resimlere işaret eder.

İçindekiler

El Kitabı hakkında....386

Ürün tanımı 386

Emniyet ve güvenlik donanımları 386

Emniyet uyarılan 388

Montaj....389

Yakıt ikmali 389

Çalıştırma 390

Elektrik ile çalıştırma (Opsiyonel) 394

Onarım ve bakım 396

Depolama 397

Onarım 397

Atıkların yokedilmesi....397

Arizada yardim 398

Garanti 399

EG uygunluk açıklaması 399

Ürün tanımı

Bu dokümantasyonda benzinli çim biçme makinelerinin değişik modelleri tanımlanacaktır. Bazı modeller çim toplama torbasıyla donatılmıştır ve/veya ek olarak malzemeyi serpmeye (Çimlerin biçimMesinden sonra alana dağıtılması) uygundur.

Modelinizi ürün resimlerine ve değişik opsiyonların tanımlamasına bakarak tanımlayın.

Talimatlara uygun kullanım

Bu cihaz özel alandaki çimlerin biçilmesi için tasarlanmıştır ve sadece kuru çimde kullanılabilir.

Bunun dışındaki bir kullanım amacına uygun olmayan kullanım olarak tanımlanır.

Olası hatalı kullanımlar

Bu çim biçme makinesi genel tesislerde, parklarda, spor alanlarında ve ayrıca ziraat ve ormancılık alanlarında kullanılmak üzere uygun değildir
■ Emniyet donanımları sökülmesi veya değiştirilmesi yasaktır
■ Cihazı yağmurda veya ıslak çimde kullanmayın
■ Bu cihaz endüstriyel alanda kullanılmamalıdır

Emniyet ve güvenlik donanımları

Dikkat - Yaralanma tehlikesi!

Emniyet ve güvenlik donanımlarının devre dışı bırakılması yasaktır!

Emniyet çubuğu

Cihaz bir emniyet çubuğu ile donatılmıştır. Tehlikeli anlarda emniyet çubuğunu bırakın.

Cihaz, bıçak kavraması omadan:

■ Kesici bıçak durdurulur
■ Motor durdurulur

Cihaz, bıçak kavraması ile:

■ Kesici bıçak durdurulur
■ Motor çalışmaya devam ediyor

Engelleyici kapak

Engelleyici kapak dışarı fırlayan parçalardan korur.

1	Çalıştırma ipi	9	Kesme yüksekliği ayarı*
2	Start, Stop*	10	Bıçak kavraması*
3	Tekerlek tahriki*	11	Vario tahriki*
4	Emniyet çubuğu	12	Kullanım kılavuzu
5	Ergonomik yükseklik ayarı*	13	Dışarı atma parçası*
6	Dolum seviyesi göstergesi*	14	Kapak*
7	Engelleyici kapak*	15	Serpme kiti*
8	Çim toplama torbası*		* Modele göre

Cihazdaki semboller

	Dikkat!Kullanırken çok dikkatli olun.		Kesme ünitesirde çalışma yapmadan önce buji soketini çıkarın.
	Çalıştırmadan önce kullanım kılavuzunu okuyun!		Motor frenini açma.
	Üçüncü şahısları tehlikeli bölgeden uzaklaştırın!		Tekerlek tahrikini çalıştırma.
	Ellerinizi ve ayaklarınızı kesme ünitesinden uzak tutun!		Uzaktan gaz verme kumandası start / stop.
	Tehlikeli alan ile aranızda mesafe bırakın.

Elektronik starta sahip cihazlarda bulunan ek somboller

Dikkat! Elektrik çarpma tehlikesi.

Bağlantı hattını kesici bıçaklardan uzak tutun.

Cihazı fişini bakım çalışmalarından veya kablo hasar görmüşse muhakkak fişten çekin.

Emniyet uyarıları

Dikkat!

Cihaz sadece teknik bakımdan kusursuz durumda kullanılmalı!

Dikkat - Yaralanma tehlikesi!

Emniyet ve güvenlik donanımlarının devre dışı bırakılması yasaktır!

Dikkat - Yanma tehlikesi!

Deposu doldurulmuş makineyi, benzin buharlarının açık ateş veya kıvılcımla temas edebileceği binalarda depolamayın!

Motoru, egzozu, akü kutusunu, yakıt deposunu üzerine biçilmiş çimlerin dolmamasına ve benzinin ve yağın bulaşmamasına özen gösterin.

■ Üçüncü şahısıları tehlikeli bölgeden uzaklaştırın
■ Operator veya kullanıcı diğer kişilerle yapacağı kazalardan ve bunların malzemelerine verdiği zarardan kendisi sorumludur
■ Çocukların veya kullanım kılavuzunu okumamış kişilerin, cihazı kullanması yasaktır
Cihazı kullanacakların alt yaş sınırı ile ilgili yerel yönetmelikleri dikkate alın
Cihazı, alkollüyken, uyusturucu kullandıktan veya ilaç içtikten sonra kullanmayın
■ Amaca uygun çalışma giysileri kullanılmalı

Uzun pantolon
Siki oturan ve kaymayan ayakkabılar
Koruyucu kulaklık

■ Eğimli yüzeylerde yapılacak çalışmalarda

■ kaymayacak şekilde durduğunuzdan emin olun
her zaman eğimli yüzeyin enine sürün, kesinlikle yukarı veya aşağıya doğru kullanmayın

20° daha eğimli yüzeylerde çim biçmeyin
■ özellikle dönerken çok dikkat edin

■ Sadece yeteri kadar gün ışığında veya yapay aydınlatmada çalışın
Vücudunuzu, uzuvlarınızı ve kıyafetinizi kesme ünitesine yaklaştırmayın
- İşletim süresi için yerel yönetmelikler dikkate alınmalı
■ Çalışan cihazı gözetimsiz bir şekilde bırakmayın
■ Sadece keskin kesici bıçaklarla biçim
Cihazı, hasar görmüş güvenlik donanımları / koruyucu izgaralar ile çalıştırmayın
Cihazı tam olarak monte edilmiş güvenlik donanımları ile hiçbir şekilde kullanmayın (örn.: engelleyici kapak, ot yakalama düzenekleri)
Cihazı, her kullanımdan önce hasar bakımından kontrol edin, tekrar kullanmaya başlamadan önce hasarlı parçaları değiştirin
■ Motoru kapatın, cihazın durmasını bekleyin ve buji soketini çıkarın

cihazın yanından uzaklaşıldığında
arızanın ortaya çıkmasından sonra
blokajların açılmasından önce
■ tıkanmaların giderilmesinin ardından
■ yabancı cisimlerle temas ettikten sonra
cihazda arıza ve alışılmışın dışında titreşimler oluştuğunda

Çim biçme makinesindeki hasarları arayın ve yeniden çalıştırmadan ve çim biçme makinesi ile çalışmadan önce gerekli onarımları gerçekleştirin.

■ Buji soketini takın ve motoru çalıştırın

Arıza gidermeden (bkz. Arıza tanlosu) ve cihazın kontrol edilmesinden sonra
Cihazı temizledikten sonra

■ Biçilecek alanı kontrol edin ve yabancı maddelerin tümünü temizleyin
Çim biçme makinesini döndürürken veya çim biçme makinesini kendinize doğru çekerken özellikle çok dikkat edilmeli
■ Engellerin bulunduğu alanda biçimeyin (örn. dallar, ağaç kökleri)
■ Biçilen atıkları sadece motor durmuşken temizleyin

■ Biçilecek bir alandan diğerine geçerken motoru / kesici bıçakları kapatın
Cihazı kesinlikle çalışan motor ile kaldırmayın veya taşımayın
■ Benzin veya motor yağı doldururken yemek yemeyin veya herhangi birşey içmeyin
■ Benzin buharlarını solumayın
■ Cihazı normal adım yürüyerek kullanın
Kullanmaya başlamadan önce somunların, civataların ve saplamaların sağlam oturmasına dikkat edin
■ Cihazı normal adım yürüyerek kullanın
Kullanmaya başlamadan önce somunların, civataların ve saplamaların sağlam oturmasına dikkat edin

Montaj

Brilikte verilen montaj talimatını dikkate alın.

Dikkat!

Bu cihaz ancak tam monte edilmiş haldeyken kullanılabilir.

Yakıt ikmali

Çalıştırmadan önce çim biçme makinesine benzin doldurmalısınız.

Dikkat - Yanma tehlikesi!

Benzin ve yağ yüksek derecede alev alıcıdır!

Her zaman motor üreticisinin birlikte teslim edilen kullanım kulavuzunu dikkate alın.

işletim maddeleri

	Benzin	Motor yağı
Çeşit	normal benzin / kurşunsuz	bkz. motorüreticisi uyarıları
Dolum miktarı	bkz. motorüreticisi uyarıları	yakl. 0,6 l

Emniyet

Uyari!

Motoru hiçbir zaman kapalı alanlarda çalıştırmayın. Zehirlenme tehlikesi!

■ Benzini ve yağı sadece bunlar için öngörülmüş kaplarda saklayın
■ Benzini ve yağı sadece motor soğukken ve açık alanda doldurun veya boşaltın
■ Motor çalışırken benzin veya yağ doldurmayın
■ Depoyu fazla doldurmayın (Benzin genişir)
■ Depolama esnasında sigara içmeyin
■ Depo kapağını motor çalışırken veya sıcakken açmayın
■ Hasar gömuş depoyu veya depo kapağını derhal değiştirin
■ Depo kapağını her zaman iyice sıkın

■ Benzin dōkūlmüşse:

Motoru çalıştırmayın
Ateşleme yapmayın
Cihazı temizleyin

■ Motor yağı taşmışsa:

Motoru çalıştırmayın
Taşmış motor yağını yağı emici bir maddeyle veya bezle emdirerek silin ve amacına uygun bir şekilde yokedin
Cihazı temizleyin

Kullanılmış yağı:

çope atmayın
■ kanalizasyona, lavaboya veya topraga dokmeyin

Kullanılmış yağı kapalı bir kap eşliğinde geri dönüşüm merkezine veya bir müşteri hizmetleri noktasına teslim etmenizi öneririz.

Benzin doldurulması

1. Depo kapağını açın, temiz bir yere koyun.
2. Benzini bir huniyle doldurun.
3. Depo dolum ağzını sıkıca kapatın ve o bölgeyi temizleyin.

Motor yağının doldurulması

1. Yağ doldurma kapağını çıkarın, temiz bir yere koyun.
2. Yağı bir huniyle doldurun.
3. Yağ dolum ağzını sıkıca kapatın ve o bölgeyi temizleyin.

Çalıştırma

Dikkat!

Cihazın gevşemiş, hasar görmüş veya aşınmış kesme ünitesi veya tespitleme parçaları ile kullanılması yasaktır! Her çalışmaya başlamadan önce görsel bir kontrol gerçekleştirin.

Takip eden sayfalardaki kamera sembolu resimlere işaret etmektedir, Sayfa 4–7.

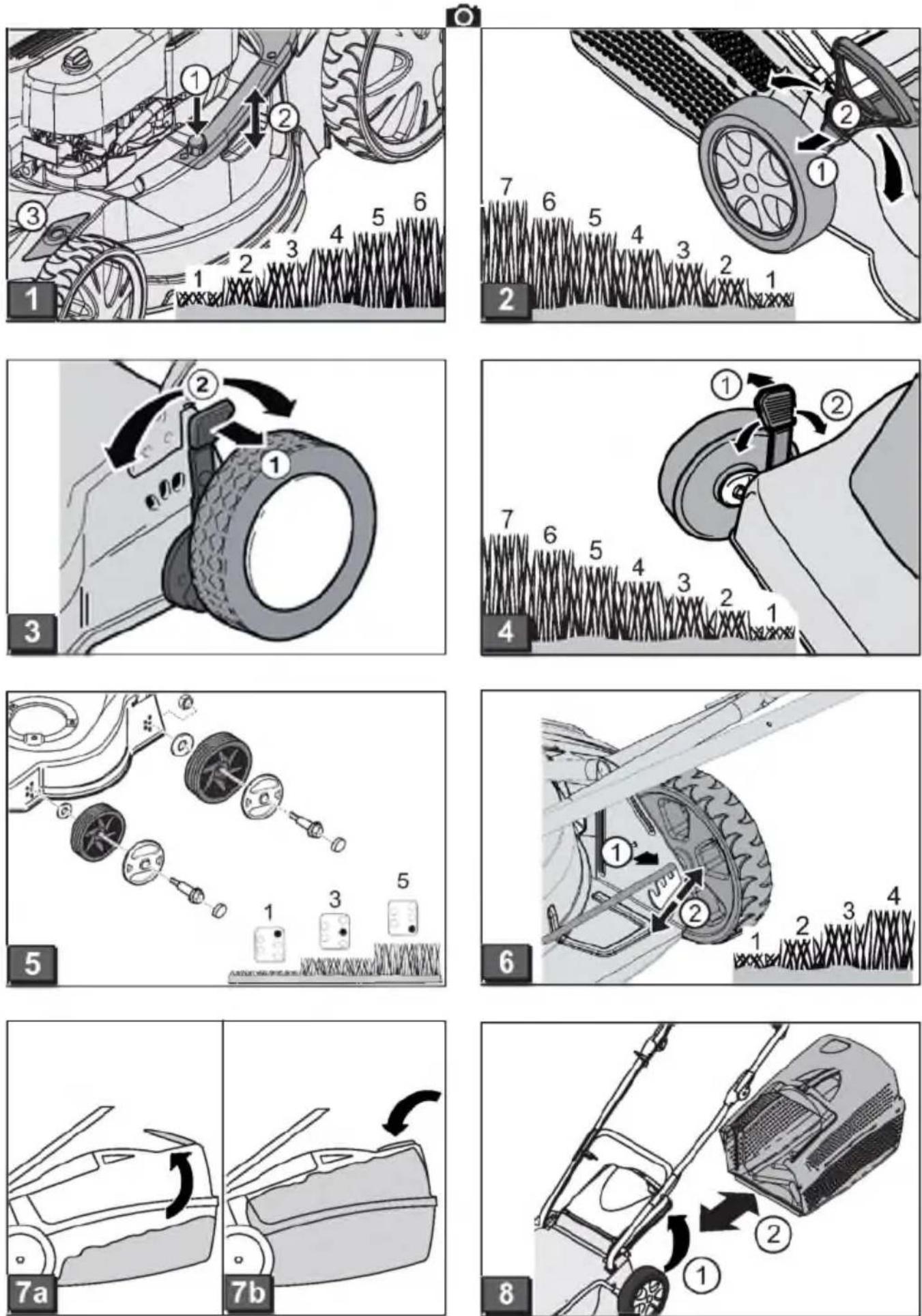

Kesme yüksekliğinin ayarlanması

Dikkat - Yaralanma tehlikesi!

Kesme yüksekliğini sadece motor kapalı durumdayken ve biçaklar donmezken ayarlayın.

- Her zaman tüm tekerlekleri aynı kesme yüksekliğine ayarlayın. - Kesme yüksekliği ayarı modele bağlıdır.

Merkezi ayarlama (1)

1. Merkezi yükseklik ayarlamanın düğmesini basılı tutun (☐ 1/1).

Daha kısa çimler için merkezi yükseklik ayarlamanın kolunu aşağıya bastırın (1/2)
Daha uzun çimler için merkezi yükseklik ayarlamanın kolunu yukarıya çekin (1/2)
Merkezi yükseklik ayarlamanın kademesi gösterilir (1/3)

1. Büğmeyi gerekli kesme yüksekliğinde bırakın.

Aks ayarlaması veya merkezi ayarlama (2, 3)

1. Kilitli pozisyondan çıkarmak için kolu yana doğru bastırın ve o şekilde tutun.
2. Kolu sola veya sağa doğru gerekli kesme yüksekliğine itin.
3. Kolu kilidine yerleştirin.
4. Tüm tekerleklerde aynı kilit pozisyonuna dikkat edin.

Tek tekerlek veya aks hızlı ayarlaması (4)

1. Kilitli pozisyondan çıkarmak için kolu yana doğru bastırın ve o şekilde tutun.
2. Kolu sola veya saga doğru gerekli kesme yüksekliğine itin.
3. Kolu kilidine yerleştirin.
4. Tüm tekerleklerde aynı kilit pozisyonuna dikkat edin.

1. Tekerlek civatasını çıkarın.
2. Tekerlek civatasını gerekli kesme yüksekliği deligiğine takın.
3. Tekerlek civatasını takın ve sıkın.
4. Tüm tekerleklerde aynı delik pozisyonuna dikkat edin.

Merkezi aks ayarlaması (6)

1. Her iki başparmağı aksın uçlarına koyun.
2. Parmağınızı biçer gövdesinin altına koyun.
3. Aksi, her iki başparmağınız ile ayarlı olan kesme yüksekliği çentiginden çıkarın.
4. Aksi, her iki başparmağınız ile gerekli kesme yüksekliği çentigine takın.
5. Tüm tekerleklerde aynı kilit pozisyonuna dikkat edin.

Çim toplama torbası ile çim biçme

Dikkat - Yaralanma tehlikesi!

Çim toplama torbasını sadece motor kapalıyken ve kesici bıçaklar durduktan sonra çıkarın veya yerine takın.

1. Engelleyici kapağı kaldırın ve çim toplama torbasını braketlere asın (8).

Dolum seviyesi göstergesi

Dolum seviyesi göstergesi çim biçme esnasında hava akımı nedeniyle yukarı bastırılır (☐ 7a).

Eğer çim toplama torbası doluysa dolum seviyesi göstergesi en üst düzeydedir (☐ 7b). Çim toplama torbası boşaltılmalı.

Çim toplama torbasını boşaltma

1. Engelleyici kapağı kaldırın.
2. Çim toplama torbasını askılardan çıkarın ve arkaya doğru çekip alın (☐ 8).
3. Çim toplama torbasını boşaltın.
4. Engelleyici kapağı kaldırın ve çim toplama torbasını tekrar braketlere asın (8).

Çim toplama torbası olmadan çim biçme

Dikkat!

Sadece, engelleyici kapağın döndürme yayı çalışıyorsa çim toplama torbası olmadan çim biçin.

Engelleyici kapak, yaylanma gücü sayesinde çim biçme makinesinin gövdesine yapışık durur. Biçilen ot bu şekilde arkaya doğru, alttan dışarı atılır.

Çim serpme kiti ile çimleri serpme (Opsiyonel)

Çimleri serpmede kesilen ürün toplanmaz, ortalığa serpilir. Çimleri serpme, toprağın kurumasını engeller ve toprak tarafından emilerek besin olarak kullanılır.

En iyi sonuçları yakl. 2 cm'lik tekrarlanan kesimlerde elde edilir. Sadece yumuşak dokuya sahip genç otlar hızlı bir şekilde çürüyecektir.

■ Çimleri serpmeden önceki ot yüksekliği: En fazla 8 cm
■ Çimleri serpmeden sonra ot yüksekliği: En az 4 cm

Adım hızını çimleri serpmeye uyarlayın, çok hızlı yürümeyin.

Çim serpme kitini takma

Dikkat - Yaralanma tehlikesi!

Çim serpme kitini sadece motor kapalıyken ve kesici bıçaklar durduktan sonra takın veya çıkann.

1. Çim toplama torbasının çıkarılması (☐ 8).
2. Engelleyici kapağı kaldırın ve çim serpme kitini dışarı atma şaftına yerleştirin (☐ 9). Kilit yerine otumalı.

Eğer çim serpme kiti yerine oturmazsa çim serpme kiti ve kesici bıçaklar hasar görebilir.

Çim serpme kitinin çıkarılması

1. Engelleyici kapağı kaldırın.
2. Çim serpme kitindeki kilidi açın (10/1).
3. Çim serpme kitini dışarı çekin (10/2).

Yandan dışarı atma ile çim biçme (Opsiyonel)

Dikkat - Yaralanma tehlikesi!

Yandan dışarı atmayı sadece motor kapalıyken ve kesici bıçaklar durduktan sonra çıkarın veya yerine takın.

Yandan dışarı atmanın yerleştirilmesi

1. Çim toplama torbasını çıkarın ve çim serpme kitini yerleştirin.
2. Yandan dışarı atmanın kapağını açın ve o şekilde tutun (☐ 11/1).
3. Yandan dışarı atma kanalını yerleştirin (11/2).
4. Kapağı yavaşça kapatın. Kapak, yandan dışarı atma kanalının dışarı düşmesini engeller

Yandan dışarı atmanın çıkarılması

1. Yandan dışarı atmanın kapağını açın ve o şekilde tutun (☐ 11/1).
2. Yandan dışarı atmayı çıkarın ve kapağı kapatın (11/2).

Tutma kolu yüksekliği (Opsiyonel)

Düğme ayarlaması

1. Üst kirişteki her iki düğmeyi basılı tutun ve istenilen pozisyona ayarlayın (☐ 12/1).
2. Üst kirişin yerine oturması için düğmeleri bırakın.

Sıkıştırma ayarı

1. Üst kirişi sıkıca tutun ve her iki sıkıştırmayı açın (12/2).
2. Üst kirişi istenilen pozisyona getirin.
3. Sıkıştırmayı kapatın.

Motoru çalıştırın

Dikkat - Zehirlenme tehlikesi!

Motoru hiçbir zaman kapalı alanlarda çalıştırmayın.

Dikkat - Yaralanma tehlikesi!

Cihazı çalıştırma işlemi esnasında yana yatırmayın.

• Motoru sadece bıçaklar monte edilmiş durumdayken çalıştırın (Bıçaklar salınım kütlesi yerine geçer)
• İşletim sıcaklığına sahip motoru tekrar çalıştırırken Choke'u veya birincil düğmeyi KULLANMAYIN
• Motordaki regulator ayarlarını değiştirmeyin

Cihazı, dışarı atma kanalı takip eden parçalardan biri tarafından kapatılmamışsa çalıştırmayın:
Çim toplama torbası
Engelleyici kapak
Çim serpme kiti
■ Çalıştırma şalterini üretici talimatlarına uygun olarak büyük bir dikkatle çalıştırın
Ayaklarınız ile kesme düzenekleri arasında yeteri kadar mesafe bırakın
■ Cihaz düşük gaz ile çalıştırın

Cihaz üzerindeki pozisyon işareti:

Choke*Açık Kapalı
Uzaktan gaz verme kumandası*Start Stop
Choke*lu uzaktan gaz verme kumandası
Vario tahriki*Hızlı Yavaş
Bıçak kavraması*Açık Kapalı

* Modele göre

Manüel çalıştırma

Uzaktan gaz verme kumandası olmadan, Choke ile

ChokeAçık Kapalı

1. Choke'u pozisyon 1'e getirin (13/1).
2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca tutun (17) – Emniyet çubuğu kilidine girmez.
3. Starter ipini hızlı şekilde çekip çıkarın ve yavaş şekilde tekrar geri sardının (18).
4. Motoru (yakl. 15–20 saniye) isıttıktan sonra Choke'u pozisyon 2'ye getirin (☐ 13/2).

Motorun sabit bir gaz ayarı vardır. Devir sayısını ayarlamak mümkün değildir.

Uzaktan gaz verme kumandası olmadan, birincil ile (16)

1. Birincil düğmeyi yakl. 2 saniyelik aralarla 3x basın (16). 10 °C'nin altındaki sıcaklıklarda birincil düğmeye 5x basın.
2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca tutun (17) – Emniyet çubuğu kilidine girmez.
3. Starter ipini hızlı şekilde çekip çıkarın ve yavaş şekilde tekrar geri sardının (18).

Motorun sabit bir gaz ayarı vardır. Devir sayısını ayarlamak mūmkün değildir.

Uzaktan gaz verme kumandası olmadan, birincil/Choke olmadan

1. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca tutun (17) – Emniyet çubuğu kilidine girmez.
2. Starter ipini hızlı şekilde çekip çıkarın ve yavaş şekilde tekrar geri sardının (18).

Motorun sabit bir gaz ayarı vardır. Devir sayısını ayarlamak mūmkün değildir.

Uzaktan gaz verme kumandası ile, Choke ile

Choke'lu uzaktan gaz verme kumandası

1. Gaz kolunu 📋 pozisyonuna getirin (☐ 14/1).
2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca tutun (17) – Emniyet çubuğu kilidine girmez.
3. Starter ipini hızlı şekilde çekip çıkarın ve yavaş şekilde tekrar geri sardının (18).
4. Motoru (yakl. 15–20 saniye) isıttıktan sonra gaz kolunu ve arasındaki bir pozisyona getirin (14/2).

Uzaktan gaz verme kumandası ile, birincil/Choke olmadan

Uzaktan gaz verme kumandasiStart Stop

1. Gaz kolunu 🔒 pozisyonuna getirin (☐ 20/1).
2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca tutun (17) - Emniyet çubuğu kilidine girmez.
3. Starter ipini hızlı şekilde çekip çıkarın ve yavaş şekilde tekrar geri sardının (18).
4. Motoru (yakl. 15–20 saniye) isıttıktan sonra gaz kolunu ve arasındaki bir pozisyona getirin (☐ 20).

Uzaktan gaz verme kumandası ile, birincil ile (16)

Uzaktan gaz verme kumandasıStart Stop

1. Gaz kolunu 🔒 pozisyonuna getirin (☐ 20/1).
2. Birincil düğmeyi yakl. 2 saniyelik aralarla 3x basın (16). 10 °C'nin altındaki sıcaklıklarda birincil düğmeye 5x basın.
3. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca tutun (17) - Emniyet çubuğu kilidine girmez.
4. Starter ipini hızlı şekilde çekip çıkarın ve yavaş şekilde tekrar geri sardının (18).
5. Motor çalışmaya başladığı andan itibaren gaz kolunu ve arasındaki uygun bir devir sayısına getirin(☐ 20).

Birincil/Choke olmadan elektro start (15)

1. Gaz kolunu "START" pozisyonuna getirin (☐ 15/1).
2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca tutun (17) – Emniyet çubuğu kilidine girmez.
3. Kontaktaki kontak anahtarını tamamen sağa döndürün (19).
4. Motor çalışmaya başladığı andan itibaren kontak anahtarını bırakın ("0" pozisyonuna geri atlayacaktır).
5. Gaz kolunu istenilen motor devir sayısına uygun olarak ve arasında bir pozisyona ayarlayın (15/2).

Elektrik ile çalıştırma (Opsiyonel)

Birincil ile elektro Start (16)

1. Gaz kolunu "START" pozisyonuna getirin (☐ 15/1).
2. Birincil düğmeyi yakl. 2 saniyelik aralarla 3x basın (16). 10 °C'nin altındaki sıcaklıklarda birincil düğmeye 5x basın.
3. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca tutun (17) – Emniyet çubuğu kilidine girmez.
4. Kontaktaki kontak anahtarını tamamen sağa döndürün (19).
5. Motor çalışmaya başladığı andan itibaren kontak anahtarını bırakın ("0" pozisyonuna geri atlayacaktır)
6. Gaz kolunu istenilen motor devir sayısına uygun olarak ve arasında bir pozisyona ayarlayın (15/2).

Bıçak kavraması (Opsiyonel)

Bıçak kavraması Açık Kapalı

Bıçak kavraması ile kesici biçak motor çalışmaya devam ederken bağlantıdan çıkarılabilir ve takılabilir.

Kesici bıçakları bağlama

1. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca tutun (☐ 17) - Emniyet çubuğu kilidine girmez.
2. Bağlantı kolunu gövdeden uzağa itin (☐ 21/1) - Kesici bıçak bağlanır.

Kesici bıçakları çıkarma

1. Emniyet çubuğunu bırakın (25).

- Kesici bıçak bağlantıdan çıkarılır. - Bağlantı kolu dinlenme pozisyonuna geçer (21/2).

Motorun durdurulması

Cihaz biçak kavraması olmadan

1. Gaz kolunu 🔍 pozisyonuna getirin (20/2)

2. Emniyet çubuğunu bırakın (☐ 25).

- Motorun kendini kapatacaktır.

Dikkat - Ağır kesme yaralanmaları!

Motor çalışmaya devam edebilir. Kapattıktan sonra motorun durduğundan emin olun.

Cihaz biçak kavraması ile

Biçak kavraması

Açık

Kapalı

1. Emniyet çubuğunu bırakın (25).

2. Gaz kolunu 🔍 pozisyonuna getirin (☐ 20/2).

3. Motorun kendini kapatacaktır.

Dikkat - Ağır kesme yaralanmaları!

Motor çalışmaya devam edebilir. Kapattıktan sonra motorun durduğundan emin olun.

Tekerlek tahriki (Opsiyonel) (22)

Dikkat!

Dişli kutusunu sadece motor çalışırken etkinleştirin.

Tekerlek tahrikini çalıştırma

1. Dışlı kutusu anahtarlama çubuğunu üst kirişe doğru bastırın ve o şekilde tutun (☐ 22) – Dışlı kutusu anahtarlama çubuğu kilidine oturmayacaktır.
2. Tekerlek tahriki çalıştırılacaktır.

Tekerlek tahrikini kapatma

1. Dışlı kutusu anahtarlama çubuğunu bırakın (24).
2. Tekerlek tahriki kapatılacaktır.

Vario dişli kutusu (Speed Control) (Opsiyonel)

Vario dişli kutusu Hızlı Yavaş

Vario dişli kutusu ile çim biçme makinesinin hızı kademesiz olarak değiştirilebilir.

Dikkat!

Kolu sadece motor çalışırken tetikleyin. Motor tahriki olmadan yapılacak devreye sokma tahrik mekanizmasına zarar verebilir.

Daha yüksek hızlar için kolu (23) (23/2) yönüne çekin

Daha düşük hızlar için kolu (23) (23/1) yönüne çekin

Sürüş hızını mevcut zemine ve çimin durumuna göre ayarlayın.

Onarım ve bakım

Dikkat - Yaralanma tehlikesi!

• Yapılacak tüm bakım ve onarım çalışmalarından önce motoru kapatın ve buji soketini çıkarın.
• Motor çalışmaya devam edebilir. Kapattıktan sonra motorun durduğundan emin olun.
• Kesme bıçaklarında bakım ve koruma çalışmaları esnasında daima eldiven giyin!

■ Ot yakalama düzeneğini düzenli aralıklarla fonksiyon ve aşınma kontrolüne tabii tutun
■ Cihazı her kullanımdan sonra temizleyin
Cihazın üzerine su tutmayın İçeri sıcak su arızalara neden olabilir (Ateşleme sistemi, karbüratör)
Kesme bıçağının düzenli aralıklarla hasar bakımından kontrol edin
■ Anzalı susturucuları her zaman değiştirin

Çim biçme makinesini yatırmak

Motor üreticisine bağlı olarak yapılacaklar:

■ Karbüratörü / hava filtresini yukarı doğru çekin (26)
■ Bujiyi yukarı doğru çekin (27)

Motor üreticisinin kullanım kılavuzunu dikkate alın!

Kesici bıçakları bilemek / değiştirmek

Kör veya hasar görmüş kesici bıçakları sadece bir servis noktasında veya yetkili bir tesiste bileyin / yeniletin
■ Bilenen kesici bıçaklar dengelenmeli

Dikkat!

Dengelenmemiş bıçaklar yoğun vibrasyona ve cihazın hasar görmesine neden olur.

Starter aküsünü şarj edin (Opsiyonel)

Starter aktüsü bakım gerektirmez ve normal durumlarda cihaz tarafından şarj edilir.

Akü özel durumlarda kullanıcı tarafından şarj edilmeli:

■ Biçerin ilk çalıştırılmasından önce
Şarjin bitmesinde, kışlık depolamadan önce veya uzun süre kullanılmaması durumunda (> 6 Ay)

Şarj sureci:

1. Şarj cihazını akü kutusundan çıkarın.
2. Akū kablosunu motor kablosundan ayırın (28).
3. Akü kablosunu şarj cihazı kablosu ile bağlayın (☐ 29).
4. Şarj cihazını elektriğe bağlayın. Elektrik gerilimi, şarj cihazının işletim gerilimine uygun olmalı.

Şarj süresi yakl. 36 saattir.

Sadece birlikte teslim edilen orijinal şarj cihazını kullanın.

Dikkat!

• Starter aküsünü sadece kuru ve iyice havalandırılmış alanlarda şarj edin.
• Çim biçme makinesini şarj işlemi esnasında çalıştırmayın.

Motorun bakımı

Motor yağının değiştirilmesi

1. Yağın toplanması için motorun altına uygun bir kap koyun.
2. Yağı, yağ doldurma ağzından tamamen akıtın veya vakumlayın.

Kullanılmış motor yağını çevreye duyarlı kalarak tasfiye edin!

Kullanılmış yağı kapalı bir kap eşliğinde geri dönüşüm merkezine veya bir müşteri hizmetleri noktasına teslim etmenizi öneririz.

Kullanılmış yağı

• çöpe atmayın
• kanalizasyona ya da nehire boşaltmayın
• toprağa boşaltmayın

Hava filtresinin değiştirilmesi

■ Motor üreticisinin uyarlarını dikkate alın!

Bujinin değiştirilmesi

■ Motor üreticisinin uyarlarını dikkate alın!

Tekerlek tahriki (Opsiyonel)

Bowden kablosunu ayarlama

Eğer çalışan motorda tekerlek tahriki artık çalıştırılamıyorsa - veya kapatılamıyorsa ilgili Bowden kablosu tekrar ayarlanmalı.

Dikkat!

Bowden kablosunu sadece motor kapalıyken ayarlayın.

1. Bowden kablosundaki ayarlama parçasını ok yönüne döndürün (30).
2. Ayarı kontrol etmek için motoru çalıştırın ve tekerlek tahrikini devreye sokun.
3. Eğer tekerlek tahriki hala çalışmıyorsa çim biçme makinesi bir servis noktasına veya yetkili bir tesise götürülmeli.

Hareket pinyonunu yağlama

■ Şaftın üzerindeki hareket pinyonunu zaman zaman yağlayın

Tekerlek tahrikinin dişli kutusu bakım gerektimez.

Depolama

Dikkat - Patlama tehlikesi!

Cihazı açık alevlerin veya ısı kaynaklarının yanında depolamayın.

■ Motorun soğumasını sağlayın
Depolama esnasında yer kazanmak için üst kirişi aşağıya doğru kapatın (31, 32)
Cihazı kurutun ve çocukların ve yetkisiz kişilerin erişemeyeceği şekilde depoya koyun
■ Starter aküsünü paslanmayacak şekilde depolayın
■ Starter akūsū zaman zaman şarj edin
■ Benzin deposunun boşaltılması
■ Buji soketini çıkarın

Onarim

Onarım çalışmalarını sadece servis noktaları veya uzman tesisler gerçekleştirmeli.

Atıkların yokedilmesi

Kullanılmaz hale gelen cihazları, pilleri veya aküleri evdeki çöpe atmayın!

Paket malzemesi, cihaz ve aksesuarlar tekrar değerlendirilebilir malzemelerden üretilmiştir ve uygun bir şekilde tasfiye edilmelidir.

Arızada yardım

Dikkat!

Bıçak ve motor mili hizalanmamalı.

Arıza	Çözüm
Motor çalışmıyor	Benzin doldurulmasıGaz kolunu "Start"a getirinChoke'u çalıştırınMotor kumanda kolunu üst kirişe doğru bastırınBujileri kontrol edin, gerekirse yenileyinHava filtresinin temizlenmesiBiçer biçagını serbestçe döndürünStarter aküsünü şarj edinÇimleri biçilmiş bir alanda çalıştırın
Motor gücü azalıyor	Kesme yüksekliği düzeltmeKesici bıçakları bilemek / değiştirmekDışarı atma kanalını/gövdeyi temizlemeHava filtresinin temizlenmesiÇalışma hızını azaltma
Düzgün olmayan kesim	Kesici bıçakları bilemek / değiştirmekKesme yüksekliği düzeltme
Çim toplama torbası tam anlamıyla dolmuyor	Kesme yüksekliği düzeltmeÇimi kurumaya bırakınKesici bıçakları bilemek / değiştirmekÇim toplama torbasının izgarasını temizlemeDışarı atma kanalını/gövdeyi temizleme
Tekerlek tahriki çalışmıyor	Bowden kablosunu ayarlamaV kayışı arızalıMüşteri servisi atölyesine gidinTekerlek tahrikinde kir, dişli kayışı ve dişli kutusunu çıkarınBoşta çalışan parçaları (Şaftın üzerinde hareket pinyonu) yağlayın
Tekerlekler çalıştırılmış dişli kutusunda dönmüyor	Tekerlek civatalarını sıkınTekerlek göbeği arızalıV kayışı arızalıMüşteri servisi atölyesine gidin
Cihaz olağandışı bir şekilde sallanıyor	Biçer biçagını kontrol edin

Bu tabloda sıralanmamış veya gideremediğiniz arızalarda lütfen ilgili müşteri servisine danışın.

■ Uzman kontrolü her zaman gereklidir

bir engelin üzerine çıkıldıktan sonra
■ motor aniden durduğunda
- dişli kutusu arızalarında
arızalı V kayışında
■ bıçak eğildiğinde
■ eğilmiş motor milinde

EG uygunluk açıklaması

■ bkz. montaj talimati

Garanti

Cihazda herhangi bir malzeme veya üretici hatasında veya anıza durumlarında yasal garanti süresi içinde gerekli değişimler tarafından yapılacak seçime bağlı olarak onarım veya yedek parça teslimi olarak gerçekleştirilecektir. Garanti süresi cihazın satın alındığı ilgili ülkenin yasal zorunluluğu ile belirlenmiştir.

Garanti ancak şu durumlarda geçerlidir:

■ Cihazın amacına uygun olarak kullanılmasında
■ Kullanım kılavuzunun dikkate alınması
■ Orijinal yedek parçaların kullanımında

Garanti hangi durumlarda geçersizdir.

■ Cihazda onarım denemeleri
■ Cihaz üzerinde teknik değişiklikler
■ Talimatlara uygun olmayan şekilde kullanım (örn. ticari veya belediye amaçlı kullanım)

Şunlar garanti dışıdır:

■ Normal kullanımdan dolayı ortaya çıkmış boya hasarları
■ Yedek parça kartında XXX XXX (X) çerçevesi [XXX XXX (X)] ile işaretlenmiş olan aşınan parçalar
İçten yanmalı motor – Bunlar için ilgili motor üreticisinin ayrı olarak verilen garanti şartları geçerlidir

Garantinin gerekmesi durumunda lutfen bu garanti belgesi ve cihazın faturası ile satıcınıza veya en yakın yetkili müşteri servisine danışın. Bu garanti onayı ile ürünü satın alanın yasal hasar talepleri saklıdır.

Country	Company	Telephone	Fax
A	AL-KO Kober Ges.m.b.H.	(+43)3578/2515227	(+43)3578/251538
AUS	AL-KO International PTY. LTD	(+61)3/9767-3700	(+61)3/9767-3799
B/L	Eurogarden NV	(+32)16/805427	(+32)16/805425
BG	Valerii S&M Group SJ	([phone]	([phone]
CH	AL-KO Kober AG	(+41)56/4183150	(+41)56/4183160
CZ	AL-KO Kober Spol.sr.o.	(+420)382/210381	(+420)382/212782
D	AL-KO Geräte GmbH	(+49)8221/203-0	(+49)8221/203-138
DK	AL-KO Ginge A/S	([phone]	([phone]
EST/LT/LV	AL-KO Kober SIA	([phone]	([phone]
F	AL-KO S.A.S.	(+33)3/85-763540	(+33)3/85-763588
GB	Rochford Garden Machinery Ltd.	(+44)1963/828050	(+44)1963/828052
H	AL-KO KFT	(+36)29/537050	(+36)29/537051
HR	Brun.ko.-prom d.o.o.	([phone]	([phone]
I	AL-KO Kober GmbH / SRL	(+39)039/9329311	(+39)039/9329390
IN	AGRO-COMMERCIAL	([phone]	([phone]
IQ	Gulistan Com	([phone]
IRL	Cyril Johnston & Co. Ltd.	([phone]	([phone]
LY	ASHOFAN FOR AGRICULT. ACC.	([phone]	([phone]
MA	BADRA Sarl	([phone]	([phone]
MK	Techno Geneks	([phone]	([phone]
N	AL-KO GINGE A/S	([phone]	([phone]
NL	O.DE LEEUW GROENTECHNIEK	(+31)38/4446160	(+31)38/4446358
PL	AL-KO Kober z.o.o.	(+48)61/8161925	(+48)61/8161980
RO	OMNITECH Technology SRL	([phone]	([phone]
RUS	OOO AL-KO Kober	(+7)499/1688718	(+7)499/96600-00
RUS	AL-KO St. Petersburg GmbH	(+7)812/4461075	(+7)812/4461075
S	AL-KO Ginge Svenska AB	([phone]	([phone]
SK	AL-KO Kober Slovakia Spol.s.r.o.	(+421)2/45994112	(+421)2/45648117
SLO	Darko Opara s.p.	([phone]	([phone]
SRB	Agromarket d.o.o.	([phone]	([phone]
TR	ZIMAS A.S.	([phone]	([phone]
UA	TOV AL-KO Kober	(+380)44/4923396	(+380)44/4923397
