KULLANIM KILAVUZU DUET HiLight X SILVERLINE
6.1 Segment Ekranları.... 12
6.2 Davlumbaz Kullanım Türü.... 12
7 Aktif karbon filtre değişimi.... 14
8 TEMİZLİK VE KORUYUCU BAKIM.... 17
8.1 Metal yağ filtresinin ve su haznesinin temizlenmesi.... 18
9 Paket İçeriği.... 20
10 Kurulum ve Montaj 21
10.1 Montaj.... 27
11 ÜRÜNÜN KULLANIMI.... 35
11.1 Davlumbaz paneli 35
11.2 Ocak paneli.... 37
11.2.1 Pişirme Bölgesi Seçimi ve Pişirme Kademesi Ayarlama... 38
11.2.2 Seçilen Herhangi bir Pişirme Bölgesi Kapatma.... 39
11.2.3 Tüm pişirme bölgelerini kapatma.... 39
11.2.4 Tuş Kilidi.... 39
11.2.5 Pişirme Yüzeyi Sıcaklık Uyarısı.... 39

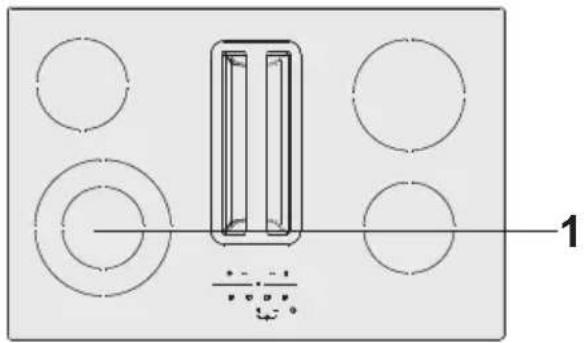

11.2.6 İkili Bölüm Seçme Butonu.... 40
11.3 Güvenli Kapanma.... 41
12 Hata görüntüleme ve sorun giderme.... 42
13 GARANTI ŞARTLARI.... 43
14 GARANTI BELGESİ 44
1 ÖNSÖZ
Bu kılavuzda belirtilen talimatlara adım adım bağlı kalınız.
Üretici, bu kılavuzda bildirilen tali-matlara uyulmaması sonucunda cihazda oluşabilecek olumsuz-luklar, hasarlar veya yangınlar konusunda hiçbir sorumluluk kabul etmez. Cihaz yalnızca yiyeceklerin pişirilmesi ve bu pişirmeden kay-naklanan dumanların aspirasyonu için evsel kullanıma yönelik olarak üretilmiştir. Başka amaçlarla kullanıma izin verilmemektedir (örn. Ortamların ısıtılması). Üretici, uygun olmayan kullanıma veya komutların yanlış ayarlanması ilişkin hiçbir sorumluluk kabul etmez.
Ürünün görünümü bu kitapçıkta yer alan görsellerde betimlenenden farklı olabilmekle birlikte, kullanma, bakım ve kurulum talimatları aynı kalır.
Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her anda başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi ya da taşınması esnasında bu kullanım kılavuzunun üründen ayrılmamasını sağlayınız.
Talimatları dikkatlice okuyun: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
Ürün üzerinde elektrik tadilat-ları yapmayınız.
Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçiniz ve kuruluma devam etmeyiniz.
- Kuruluma geçmeden önce ürünün bütünlüğünden emin olunuz. Aksi takdirde üreticiyle irtibata geçiniz ve kuruluma devam etmeyiniz.
2 Uyarılar
DİKKAT!
Bu kılavuzda yer alan tali-matlara kesinlikle uyunuz.
Herhangi bir kurulum işlemine başlamadan önce cihazın elektrik bağlantısı kesilmelidir.
Cihazın kurulumu veya bakımı üreticinin talimatlarına uygun olarak ve güvenlik konusunda yürürlükte olan yerel düzenlemelere uyularak uzman bir teknisyen tarafından yapılmalıdır.
Yanlış bağlantı nedeniyle hasar ortaya çıkması durumunda cihaz garanti kapsamı dışında kalır.
Kullanım kılavuzunda özellikle belirtilmemişse, cihazın hiçbir parçasını onarmayınız veya değiştir-meyiniz.
DİKKAT!
Cihazın topraklamasız prizlerde kullanılması uygun değildir.
Elektrik kablosu, cihazın elektrik şebekesine bağlanması izin verecek kadar uzun olmalıdır.
Kurulumun yürürlükte olan güvenlik yönetmeliklerine uygun olması için, aşırı gerilim kategorisi koşullarında şebekenin tamamen kesilmesini sağlayan standartlara uygun bir şalter gerekir.
Çoklu prizler veya uzatmalar kullanmayınız.
Kurulumu tamamladıktan sonra, kullanıcı artık elektrikli bileşenlere ulaşamamalıdır.
Kullanım sırasında temas edilen yerler sıcak olur. Çocukları cihazdan uzakta ve gözetim altında tutunuz.
Cihaz 8 yaşından küçük çocuklar, sınırlı fiziksel, zihinsel ve duygusal yeteneklere sahip kişiler ve eksik tecrübe veya bilgi sahibi kişiler tarafından ancak sorumlu bir kişinin denetimi altında olmaları veya kendilerine cihazın güvenli kullanımı ve ortaya çıkabilecek tehlikeler hakkında bilgi verilmiş olması durumunda kullanılabilir.
Temizlik ve bakım işlemleri çocukların tarafından gözetimsiz şekilde yapılmamalıdır.
Kullanım esnasında ve sonra- sında, aletin ısıtıcı kısımlarına dokunmayınız
Ocağın tüm bileşenleri yeterince soğumadan bez veya diğer yanıcı malzemeler ile temastan kaçınız.
Fazla ısınan gresler ve yağlar kolayca alev alabilir. Yağdan zengin besinleri pişirirken gözetim altında tutunuz.
Fazla ısınma ihtimali olduğundan, ocağın üzerine bıçak, çatal, kaşık ve kapak gibi metal malzeme koymayınız.
Buharlı temizleyici kullanmayınız.
Uygun olmayan deterjan nedeniyle yüzey hasarı, renk değişimi ve lekeler. Sadece bu türden ocaklar için uygun deterjan kullanınız.
Yüzey hasarı ve kap sürtünmesi nedeniyle renk değişimi. Tencere ve tavaları kaldırıp taşıyınız, itmeyiniz.
Yüzeyde çatlak olduğu takdirde, elektrik çarpması olasılığını önlemek için aleti kapatınız.
Alet dış zamanlayıcı veya ayrı bir uzaktan kumanda sistemi aracılığıyla çalışmaya uygun değildir.
Yağlı ocağın üzerinde gözetimsiz pişirme işlemi tehlikeli olabilir ve yangın çıkmasına sebep olabilir.
Pişirme süreci daima gözetim altında tutulmalıdır.
Alevleri ASLA su ile söndürmeye çalışmayınız. Aksine, ocağı derhal kapatıp alevleri yangın önleyici bir kapak veya bir örtü kullanarak boğunuz
Ocağın üzerine herhangi bir eşya koymayınız.
Cihazı elektrik şebekesine bağlamadan önce, elektrik gerilim ve güç değerlerinin şebeke ile uyumlu ve bağlantı kablosunun uygun olduğundan emin olmak için ocağın alt kısmında bulunan bilgi levhasını kontrol ediniz. Tereddüt halinde uzman bir elektrik uzmanı ile irtibata geçiniz.
Önemli:
Kullanımdan sonra, ocağı kuman-dasını kullanarak söndürünüz ve tencere algılayıcısına güvenme-yiniz.
Sıvıların taşmasını önlemek üzere, sıvıları haşlarken veya ısıtırken ısı girişini azaltınız.
Cihazınız çalışır durumda iken su taşması veya ıslak bez konulması sonucu cihazınız kendini korumaya alarak kapanır. Cihazınızı yeniden çalıştırmak için açma-kapama tuşuna basınız.
Isıtıcı bileşenleri üzerinde boş ten- cere veya tavayla veya kapsız bırakmayınız.
Pişirme işlemini tamamladıktan sonra, ilgili bölümü söndürünüz.
Booster gibi yüksek güçlü bir fonksiyonun kullanılması kızartma yağı gibi bazı sıvıları ısıtmak için uygun değildir. Yüksek ısı tehlikeli olabilir. Bu durumlarda daha düşük bir ısıtma gücü kullanılması önerilir.
Kaplar doğrudan ocağın üzerine yerleştirilmeli ve ortalanmalıdır. Tencere ve ocak arasında kesinlikle başka nesne olmamalıdır.
Yüksek ısı olduğunda cihaz pişirme alanlarının güç seviyesini otomatik olarak düşürür.
Herhangi bir temizlik veya bakım işleminden önce, ürünü fişi çekerek veya kabinin ana şalterini kapatarak elektrik şebekesinden ayırınız. Tüm kurulum ve bakım işlemleri için, iş eldivenleri kullanınız.
Cihazın gerek içi gerekse dışı sık sık temizlenmelidir (EN AZINDAN AYDA BİR KEZ). Bununla birlikte, bakım talimatlarında açıkça belirtilenlere uyunuz.
Cihazın temizliği ve filtrelerin temizliği ve değiştirilmesine ilişkin standartlara uyulmaması yangın riski doğurur
Kızartma, aşırı ısınan yağın alev almasını engellemek için kontrol altında yapılmalıdır
Ocak çalışır durumda olduğunda, davlumbazın erişilebilir kısımları isinir.
DİKKAT!
Cihazı, kurulum tamamen tamamlanana kadar elektrik şebekesine bağlamayınız.
Duman tahliyesi için benimse-necek güvenlik önlemleri ve teknik önlemler açısından, yerel yetkili otoritelerin düzenlemelerinde öngörülenlere kesinlikle uyunuz.
3 TEKNİK VERİLER
| Besleme gerilimi220-240 V(~) 50/60 Hz - 380-415V(~) 2N(~) 50/60 Hz | |
| Frekans 50/60 Hz | |
| Max. güç tüketimi6,64 kW | |
| Sigorta koruması/ güç kaynağı 2x16 A /1x32 A | |
| Ürün ölçüsü (genişlik/derinlik/yükseklik) | 780x520x210 |
| OCAK | |
| Güç seviyeleri 1-9 | |
| Ön pişirme bölgesi güç değeri | 2200 W (1. pişirme bölgesi) /1200W (4. pişirme bölgesi) |
| Arka pişirme bölgesi güç değeri | 1200 W (2. pişirme bölgesi) /1800W (3. pişirme bölgesi) |
| Ocak enerji verimliliği_EN 60350-2 | |
| 1. pişirme bölgesi enerji tüketimi | 194,05 (Wh/kg) |
| 2. pişirme bölgesi enerji tüketimi | 186,12 (Wh/kg) |
| 3. pişirme bölgesi enerji tüketimi | 187,87 (Wh/kg) |
| 4. pişirme bölgesi enerji tüketimi | 185,44 (Wh/kg) |
| Enerji verimliliği değeri188,37 (Wh/kg) | |
| Yağ filtresi | |
| Filtre kapasitesi60 saat | |
| Yağ filtre ömrü 2 yıl | |
Worktop platformlarında ocak ve davlumbaz çalıştırma paneli elektronik sensör tuşları ( parmak temas kısmı) ve ekran panellerinden oluşmuştur.

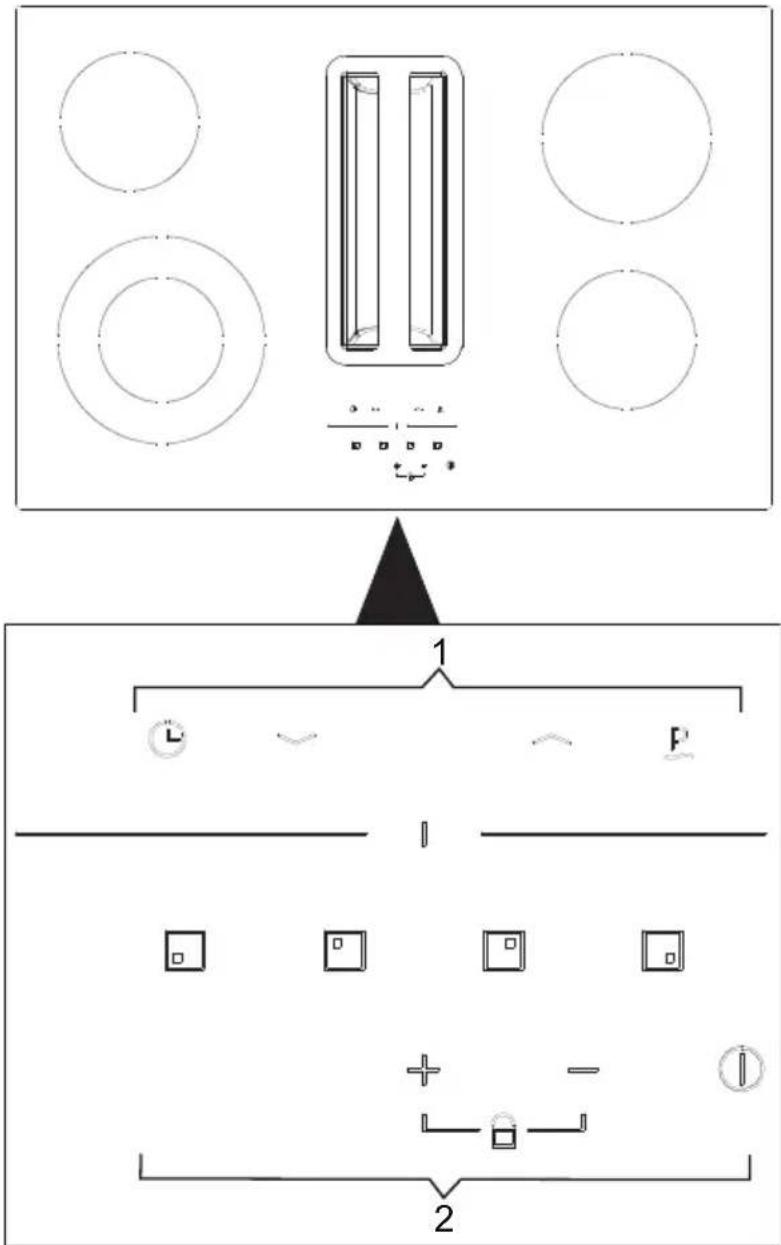

Res. 3: Ürün üzerinde yer alan kontrol paneli
1- Davlumbaz Paneli
2- Ocak Paneli
6.1 Segment Ekranları
| Ürün göstergesiAçıklama | |
| 1-9 | Güç seviyeleri ( |
| P | Max. güç (Booster) |
| 0 | Ürün aktif değil |
| 88 | Zaman göstergesi |
| Hata göstergesi |
6.2 Davlumbaz Kullanım Türü
Satın aldığınız modele bağlı olarak ocak davlumbazı atık hava modunda veya dolaşımlı hava modundadır.
Atık Hava Modu
Emilen hava, yağ filtreleri tara- fından temizlenir ve bir boru sis- temi üzerinden dışarı iletilir.
NOT!
Atık hava veya devrede olan bir duman, atık gaz baca- sına ya da ısıtma kaynakla- rının kurulu olduğu yerlerin havalandırılması için kulla- nilan bir bacaya aktarılma- lidir.
Atık havanın veya devrede olmayan bir dumanın atık gaz bacasına aktarılması isteni-yorsa, yetkili baca temizleme ustasının veya yetkili yetkili mühendislerin iznini almanız gerekir.
Dolaşimli Hava
Emilen hava, yağ filtreleri ve aktif karbon filtre tarafından temizlenir ve tekrar mutfağa geri aktarılır.
Dolaşımlı hava modunda kokuya neden olan maddeleri bağlamak için, bir aktif karbon filtresi takmalısınız. Cihazın dolaşımlı hava modunda çalıştırılması için söz konusu olan farklı olanaklar için yetkili satıcınıza danışınız. Bu işlem için gerekli aksesuarları ilgili satış yerleri, yetkili servis veya çevrimiçi satış merkezi üzerinden alabilirsiniz.
Nemi atmak için yeterli havalandırma sağlayınız.
7 Aktif karbon filtre değişimi

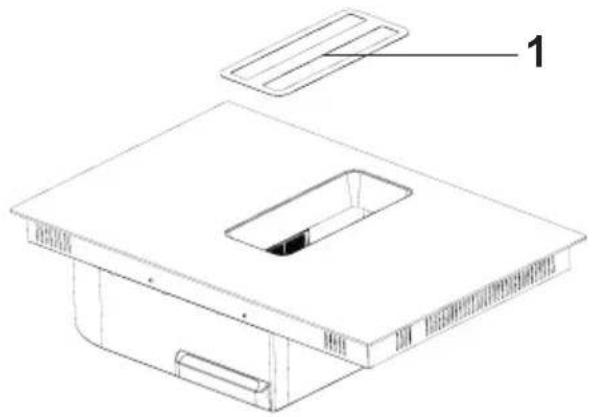

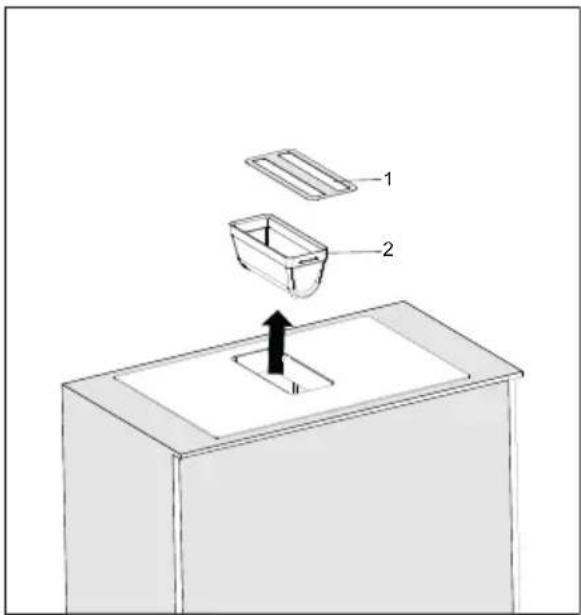

1- Dekoratif Izgara

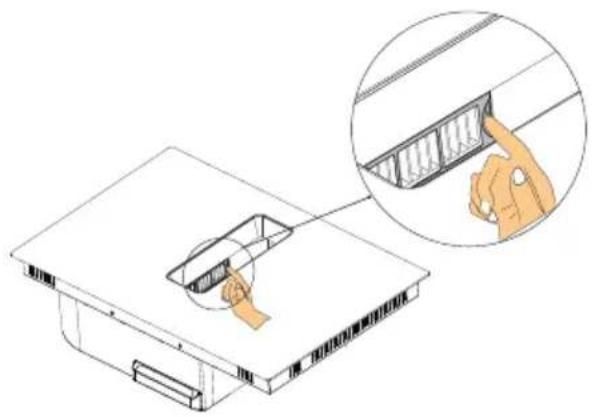

1. Aktif karbon filtresini değiş-
tirmek için öncelikle dekoratif
ızgarayı çıkarın (Res. 4).
- Yağ filtresini çıkarın (Res. 5).

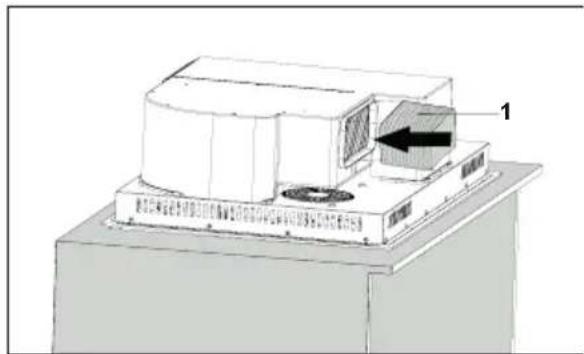

- Karbon filtre setini Res. 6 da gösterildiği gibi dışarı çekin.
- Eski karbon filtreyi yuva- sından çıkararak yeni karbon filtre ile değiştirin (Res. 7 / Res. 8).
Karbon filtre değişimi sıra- sında sadece karbon filtreyi değiştirin, karbon filtre muhafazasını atmayın. Karbon filtre muhafazası tek kullanımlık değildir.
Karbon filtrenin süresi dolduğunda yenisiyle değiştirin. Bulaşık makinesinde veya elde yıkamayın.

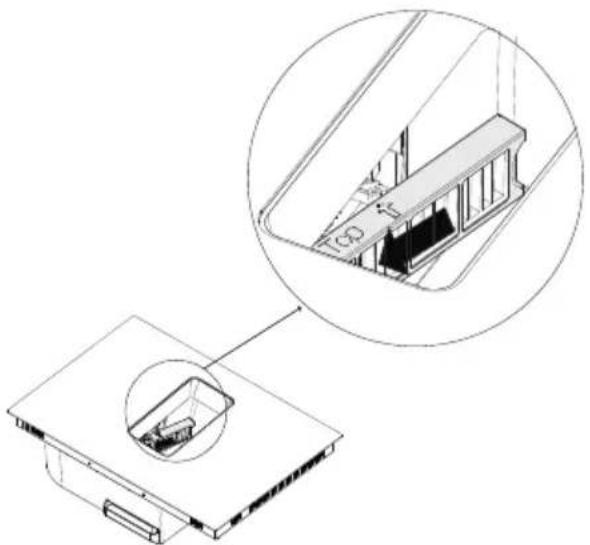

Karbon filtreyi yuvasına yerleştirirken hava akış yönüne dikkat edin.
NOT!
Karbon ve Helsa filtreler, Karbon Filtre Muhafazası monte edilmeden kullanılmamalıdır.

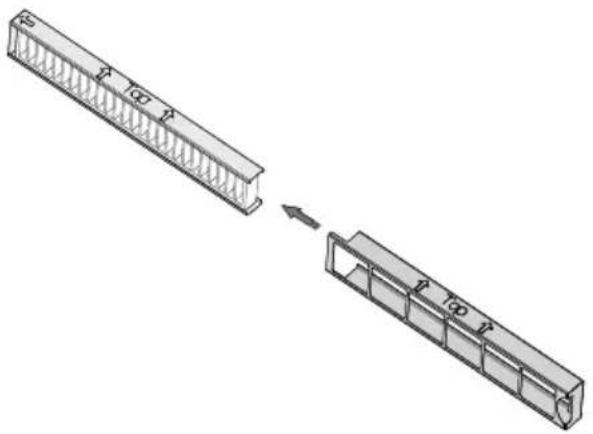

Karbon filtreyi şekilde gösterildiği gibi yerleştirin (Res. 9).
Karbon filtre görselleri temsilidir, görseller değişkenlik gösterebilir.
8 TEMİZLİK VE KORUYUCU BAKIM
DİKKAT!
Temizleme işlemi, kullanıcı bakımı, gözetimsiz çocuklar tarafından yapılmamalıdır.
Keskin veya ovucu temizlik maddeleri nedeniyle yüzey hasar görebilir. Keskin ve ovucu temizlik maddelerini kesinlikle kullanmayın. Cihazınız için uygun temizleme ve koruma maddelerini yetkili servisten temin ediniz.
Yüzeyleri yumuşak, nemli bir bez, bulaşik deterjanı veya fazla tesirli olmayan bir cam silme maddesi ile temizle-yiniz.Kuruyup yapışmış kirleri, nemli bir bez ile yumuşa-tınız.Kazımayınız!
Kuru bezler, çizme ihtimali olan süngerler, ovalama gerektiren malzemeler, kum, soda, asit ya da klor içeren veya başka tesirli temizleme maddeleri kullanılması uygun değildir.
Paslanmaz çelik yüzeyleri sadece taşlama yönüne doğru temizleyiniz.
Metal yağ filtrelerin temizlenmesi Kullanılmış olan metalik yağ filtreler, mutfakta oluşan nem ve buharın içerdiği bağlı parçacıkları tutar. Metal yağ filtreleri normal bir kullanım halinde (günde 1–2 saat) yaklaşık her üç ayda bir temizle-yiniz.
Aşırı tesirli, asitli veya lavgalı temizleyiciler kullanmayınız.
■ Metal yağ filtreleri, bulaşık makinesinde veya elden yıkanarak temizleyebilirsiniz.
■ Sprey temizlik malzemelerini direkt ürün üzerine uygulamayınız.
Ürün üzerinde yanıcı ve/veya ağır dekoratif eşyalar bulundurmayınız.
8.1 Metal yağ filtresinin ve su haznesinin temizlenmesi
UYARI!
Metal yağ filtresinde yağ çökeltileri yüzünden yangın riski!
Metal yağ filtresinde yağ çökeltileri yüzünden yangın riski vardır.
– Metal yağ filtresini, yağ filtresi temizleme uyarısı gösterildiğinde veya en az her 2 haftada bir temizleyin.
– Cihazı asla metal yağ filtresi olmadan çalıştırmayın.
NOT!
Metal yağ filtresinin yere düşmesi yüzünden maddi hasar oluşabilir.

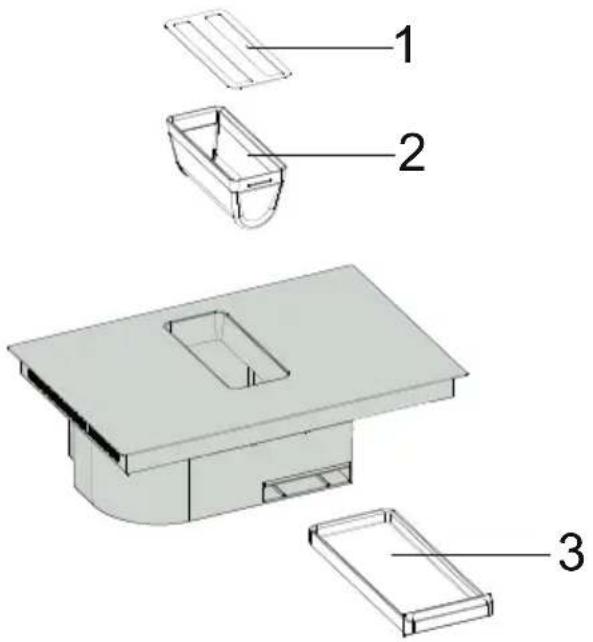

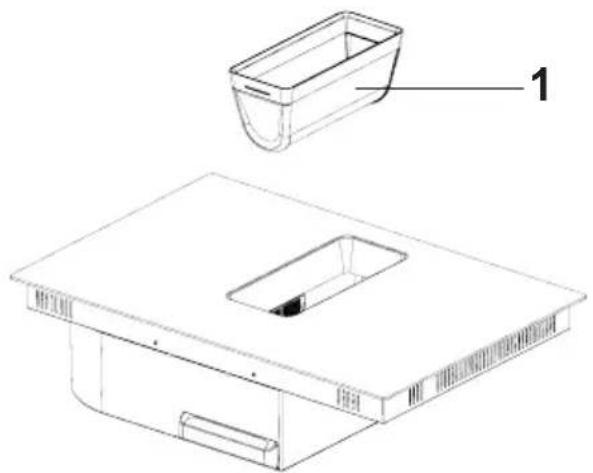

Metal yağ filtresini çıkarma
- Metal yağ filtresini çıkarmak için önce dekoratif izgarayı ardından metal yağ filtresini ok yönünde çıkarınız (Res. 10).
Elle temizleme
2.
NOT!
Yanlış deterjan yüzünden maddi hasar!
Metal yağ filtresini sıcak bulaşık suyunda yumuşatın ve yumuşak bir fırçayla temizleyin.
- Metal yağ filtresini sıcak suyla durulayın.
Bulaşık makinesinde temizleme
- Metal yağ filtresini gevşek ve dik bir şekilde ve başka bulaşık olmadan bulaşık makinesine yerleştirin.
- Maksimum 55° C sıcaklıkla bir program başlatın.
Bulaşık makinesindeki temizlik yüzünden renk değişimleri oluşabilir. Bunlar, metal yağ filtresi işlevini olumsuz etkilemez.
Temizlikten sonra
- Metal yağ filtresini emici bir altlığın üzerinde kurumaya bırakın.
- Metal yağ filtresini yerleştirme
Yukarıdaki işlem sıralarını tersinden uygulayarak metal yağ filtresini takınız.
Su Haznesinin Temizlenmesi
Cihazınızın içerisinde, yemek pişirme veya temizlik esnasında içerisinde giren suyu tutması amacı ile su haznesi yerleştirilmiştir. Su hazne kapasitesi 1,7 lt dir.
Su haznesini haftada bir kez temiz-leyiniz.
UYARI!
Su haznesini bulaşık maki- nesine atmayınız.
– Yumuşak bir bez ile ılık sabunlu suda yıkayınız.

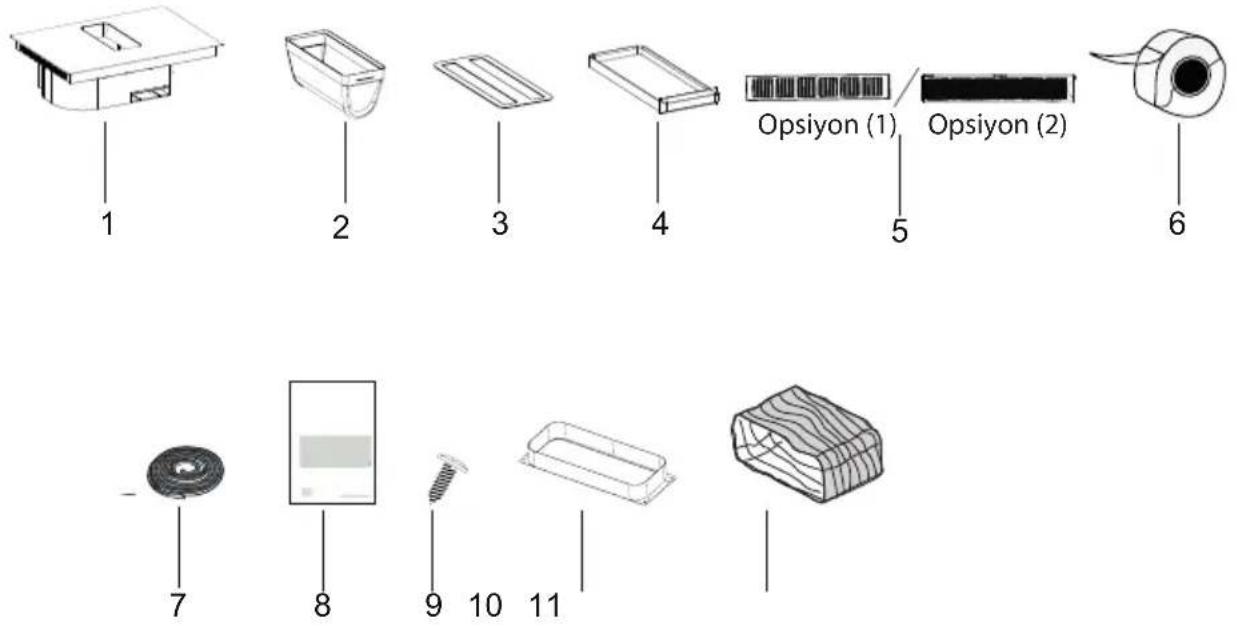

9 Paket İçeriği
Res. 11
1- Ürün
2- Yağ Filtresi
3- Dekoratif Kapak
4- Su Haznesi
5- Karbon Filtre / Karbon Fitre Yuvası
6- Sızdrımaz Bant
7- Sızdırmaz ve ısı yalıtımlı mal-
zeme
8- Kullanım Kılavuzu
9-3,5X9,5 RYSB
10- Adaptör
11- Flex Boru
10 Kurulum ve Montaj
Cihaz içindeki parçalar keskin kenarlı olabilir. Koruyucu ekipman kullanınız.
DİKKAT!
– Cihazın montaj yapılacağı mobilya, 90°C sıcaklığa dayanıklı olmalıdır.
- Cihazın montaj yapılacağı mobilyaya ait dayanıklılık, kesme işlemleri tamamlandıktan sonra da sağlanmış olmalıdır.
- Özellikle ince plakalarda taşıma kapasitesi ve dayanıklılık, uygun destek parçalarıyla sağlanmalıdır. Cihaz ağırlığını, ek yükleri dahil ederek göz önünde bulundurun. Kullanılan güçlendirme malzemesi, ısıya ve neme dayanıklı olmalıdır. Cihazın ağırlığı koli üzerindeki etiket üzerinde yer almaktadır.
- Kesme işlemleri sonrasında talaşları temizleyin. Kesilen yüzeyleri ısıya dayanıklı ve su sızdırmayacak şekilde kapatın.
– Çalışma plakasına kesit yüzeyi açısı 90° olmalıdır.

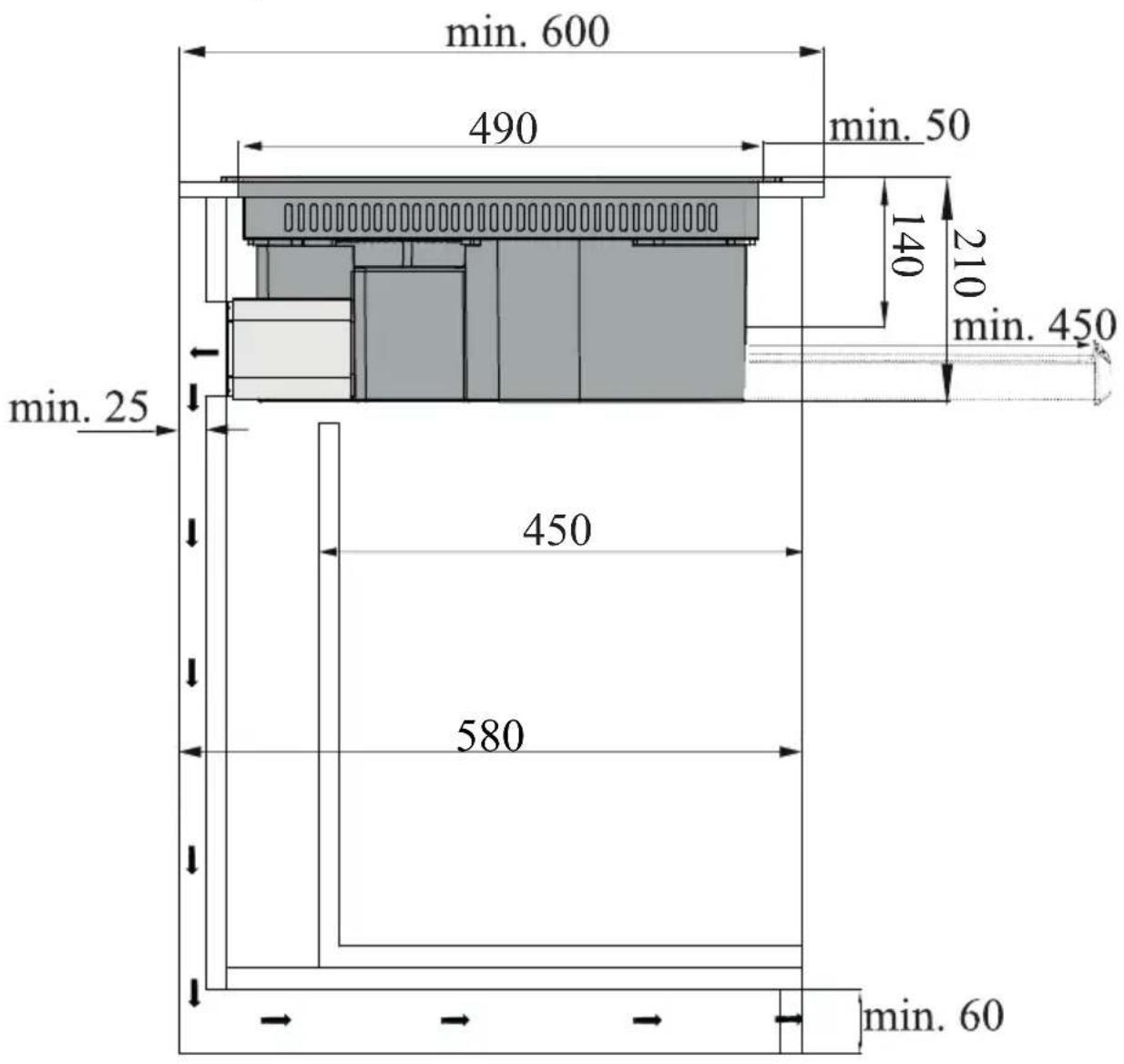

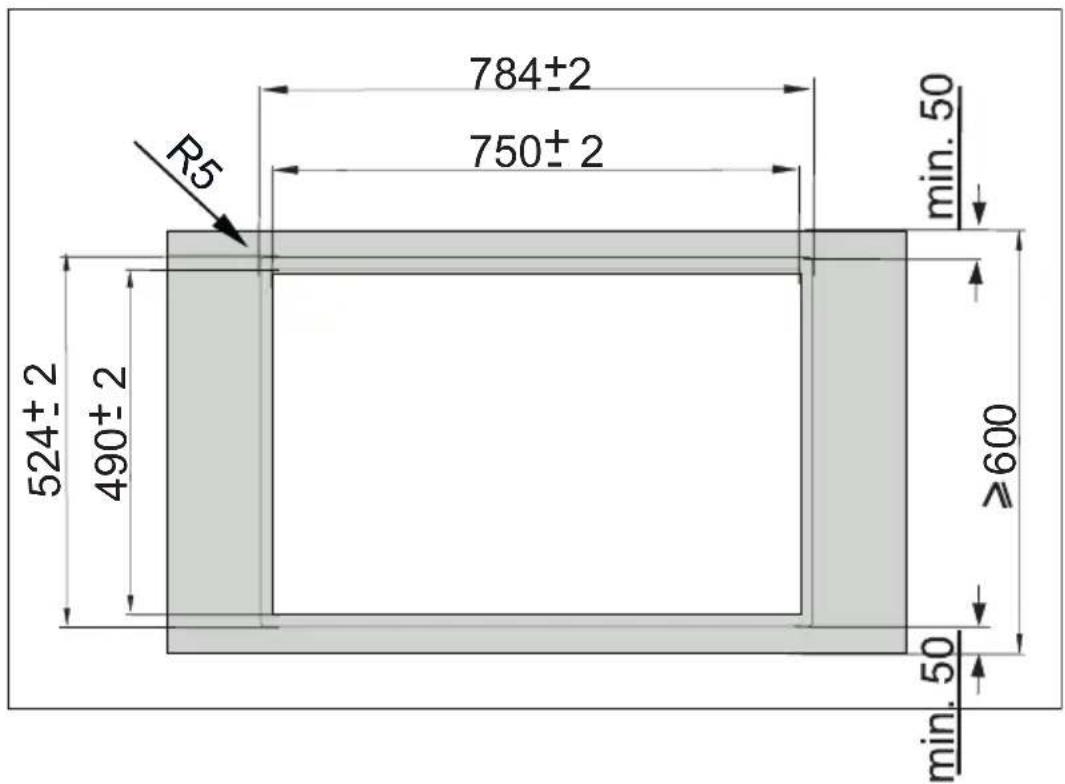

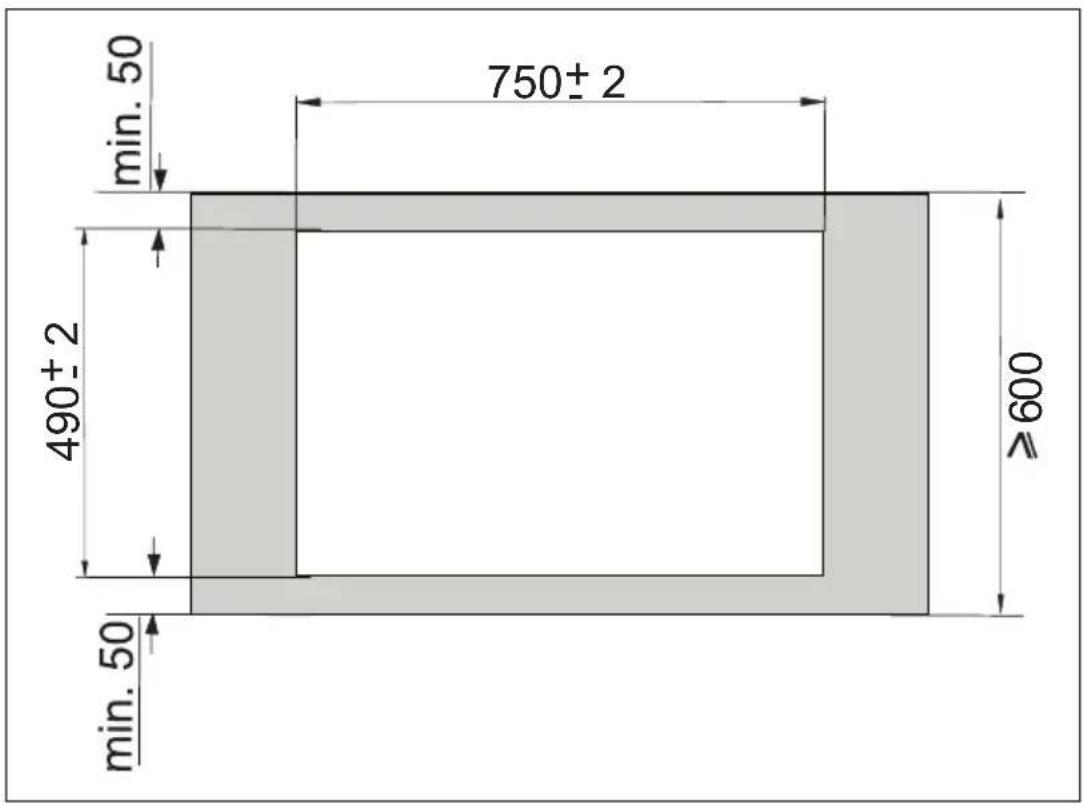

Kuruluma Ait Tezgah Kesim Ölçüleri
Res. 13

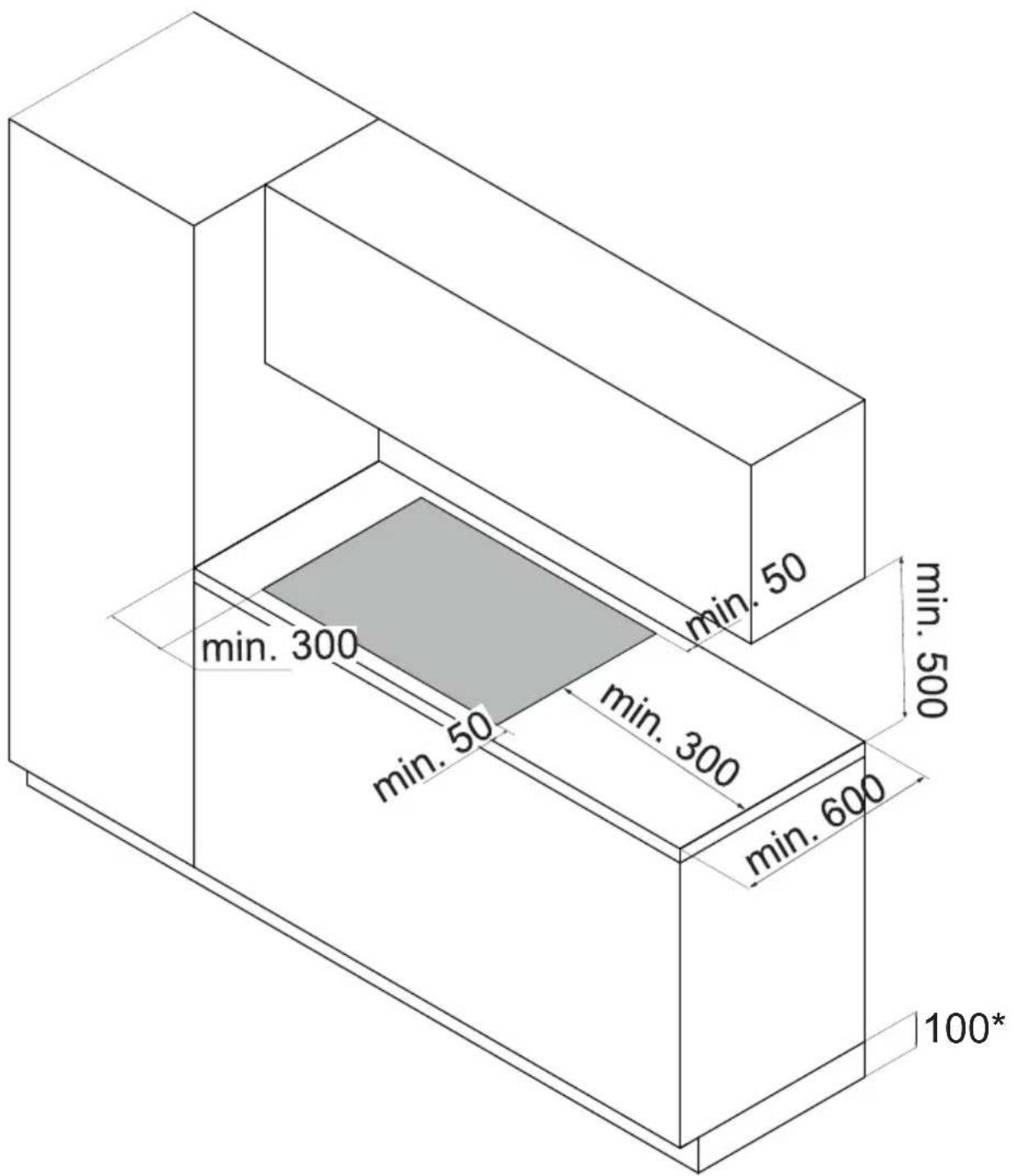

Tezgah ölçüleri için belirtilen güvenlik mesafelerini dikkate alınız (Res. 13).
Cihaz ile dolabın arka ve ön kısmında yer alan mesafe min. 50 mm olmalıdır.
Cihazın sağ ve sol tarafından min. 300 mm mesafe bırakılmalıdır.
- Tezgah derinliği min. 600 mm olmalıdır.
* Kullanılacak havalandırma kanallarına göre 100 mm. kullanımına da uygundur.
Res. 14

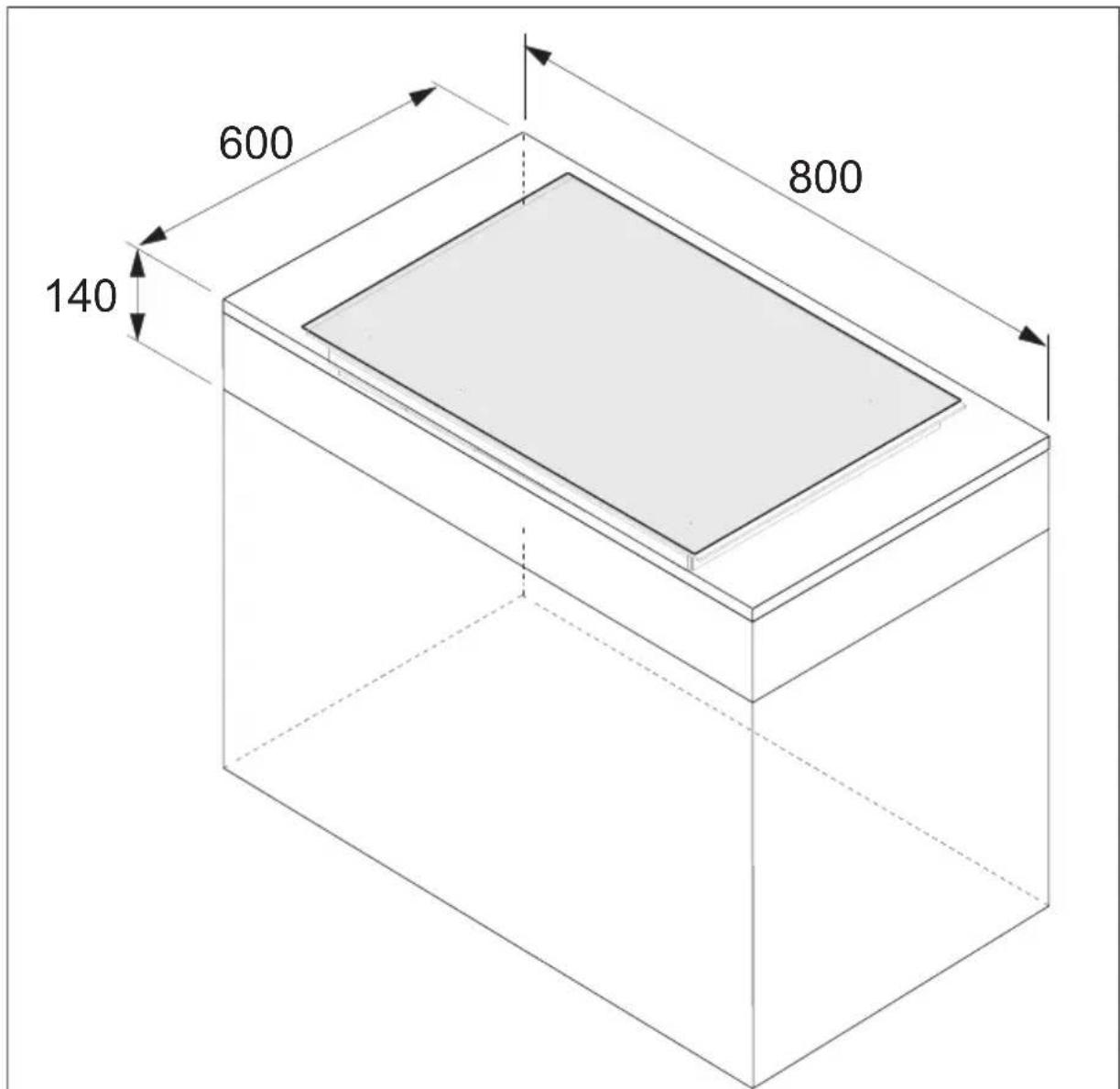

Minimum tezgah boyutlarında Res. 14' te ki ölçüleri dikkate alınız.
Res. 15

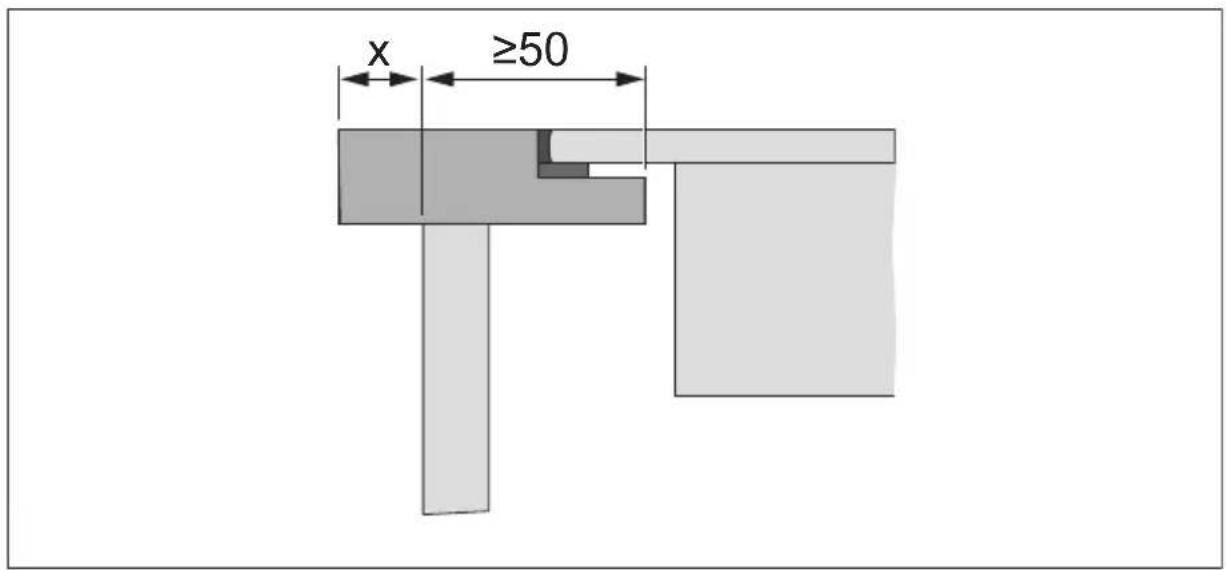

Tezgahınızı Res. 15' da yer alan tezgah kesitine uygun olarak ayarlayınız.
Res. 16

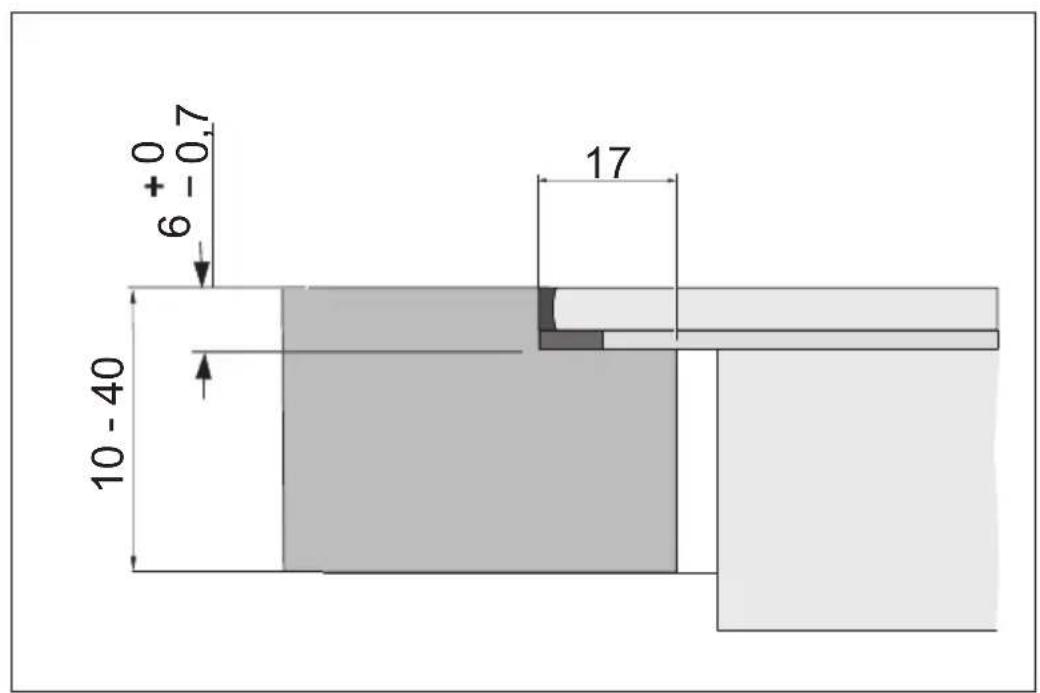

Gömme kurulumda; Res. 16' da yer alan tezgah kesimlerini dikkate alınız.
Res. 17

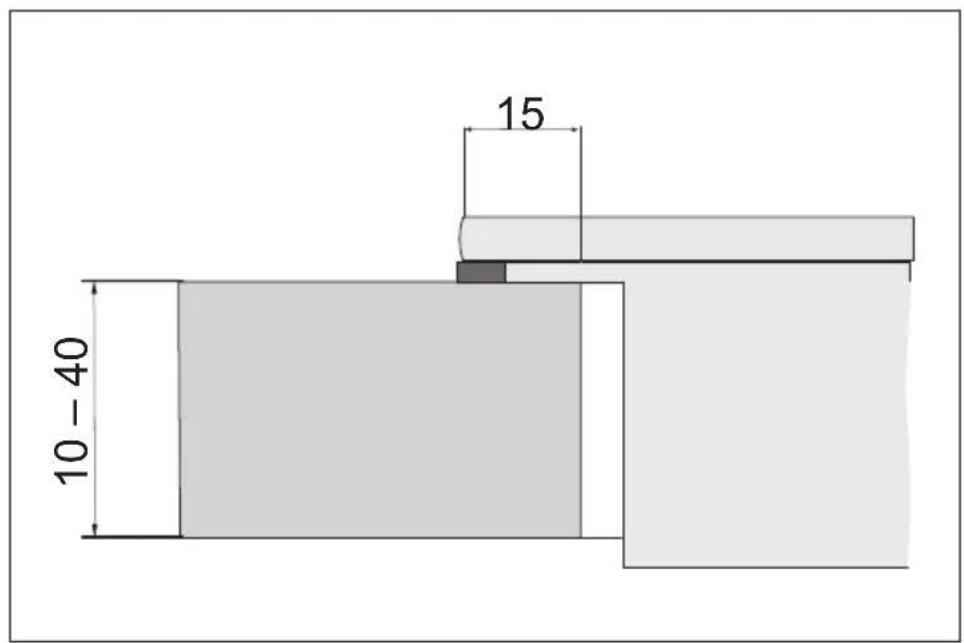

Tezgah üstü kurulumda; Res. 17' de yer alan tezgah kesimlerini dikkate alınız.
10.1 Montaj
other
| Dimension | Value | | --------- | ----- | | Width | min. 60 | | Width | min. 50 | | Width | min. 450 | | Width | min. 40 | | Width | min. 35 | | Width | min. 30 | | Width | min. 25 | | Total Width | min. 60 | | Total Width | min. 50 | | Total Width | min. 450 | | Total Width | min. 400 | | Total Width | min. 350 | | Total Width | min. 300 | | Total Width | min. 250 | | Total Width | min. 200 | | Total Width | min. 150 | | Total Width | min. 100 | | Total Width | min. 50 | | Total Width | min. 25 | | Total Width | min. 10 | | Total Width | min. 5 | | Total Width | min. 2 | | Total Width | min. 1 | | Total Width | min. 5 | | Total Width | min. 10 | | Total Width | min. 15 | | Total Width | min. 20 | | Total Width | min. 25 | | Total Width | min. 30 | | Total Width | min. 35 | | Total Width | min. 40 | | Total Width | min. 45 | | Total Width | min. 50 | | Total Width | min. 55 | | Total Width | min. 60 | | Total Width | min. 65 | | Total Width | min. 70 | | Total Width | min. 75 | | Total Width | min. 80 | | Total Width | min. 85 | | Total Width | min. 90 | | Total Width | min. 95 | | Total Width | min. 100 | | Total Width | min. 105 | | Total Width | min. 110 | | Total Width | min. 115 | | Total Width | min. 120 | | Total Width | min. 125 | | Total Width | min. 130 | | Total Width | min. 135 | | Total Width | min. 140 | | Total Width | min. 145 | | Total Width | min. 150 | | Total Width | min. 155 | | Total Width | min. 160 | | Total Width | min. 165 | | Total Width | min. 170 | | Total Width | min. 175 | | Total Width | min. 180 | | Total Width | min. 185 | | Total Width | min. 190 | | Total Width | min. 195 | | Total Width | min. 200 | | Total Width | min. 205 | | Total Width | min. 210 | | Total Width | min. 215 | | Total Width | min. 220 | | Total Width | min. 225 | | Total Width | min. 230 | | Total Width | min. 235 | | Total Width | min. 240 | | Total Width | min. 245 | | Total Width | min. 250 | | Total Width | min. 255 | | Total Width | min. 260 | | Total Width | min. 265 | | Total Width | min. 270 | | Total Width | min. 275 | | Total Width | min. 280 | | Total Width | min. 285 | | Total Width | min. 290 | | Total Width | min. 295 | | Total Width | min. 300 | | Total Width | min. 305 | | Total Width | min. 310 | | Total Width | min. 315 | | Total Width | min. 320 | | Total Width | min. 325 | | Total Width | min. 330 | | Total Width | min. 335 | | Total Width | min. 340 | | Total Width | min. 345 | | Total Width | min. 350 | | Total Width | min. 355 | | Total Width | min. 360 | | Total Width | min. 365 | | Total Width | min. 370 | | Total Width | min. 375 | | Total Width | min. 380 | | Total Width | min. 385 | | Total Width | min. 390 | | Total Width | min. 395 | | Total Width | min. 400 | | Total Width | min. 405 | | Total Width | min. 410 | | Total Width | min. 415 | | Total Width | min. 420 | | Total Width | min. 425 | | Total Width | min. 430 | | Total Width | min. 435 | | Total Width | min. 440 | | Total Width | min. 445 | | Total Width | min. 450 | | Total Width | min. 455 | | Total Width | min. 460 | | Total Width | min. 465 | | Total Width | min. 470 | | Total Width | min. 475 | | Total Width | min. 480 | | Total Width | min. 485 | | Total Width | min. 490 | | Total Width | min. 495 | | Total Width | min. 500 | | Total Width | min. 505 | | Total Width | min. 510 | | Total Width | min. 515 | | Total Width | min. 520 | | Total Width | min. 525 | | Total Width | min. 530 | | Total Width | min. 535 | | Total Width | min. 540 | | Total Width | min. 545 | | Total Width | min. 550 | | Total Width | min. 555 | | Total Width | min. 560 | | Total Width | min. 565 | | Total Width | min. 570 | | Total Width | min. 575 | | Total Width | min. 580 | | Total Width | min. 585 | | Total Width | min. 590 | | Total Width | min. 595 | | Total Width | min. 600 | The chart displays a single column of dimension labels (min) for each category of the total width (min). The total width values are explicitly labeled on the graph.Res. 18

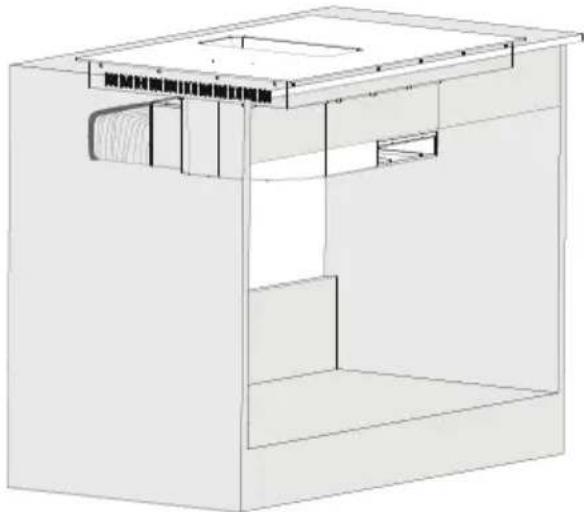

Devirdaim havası tezgahınızın arka duvarından çıkacaktır. Tezgahınızın arka duvarında yer alan hava çıkış mesafesi min. 25 mm' dir (Res. 18).
Res. 19
Res. 20

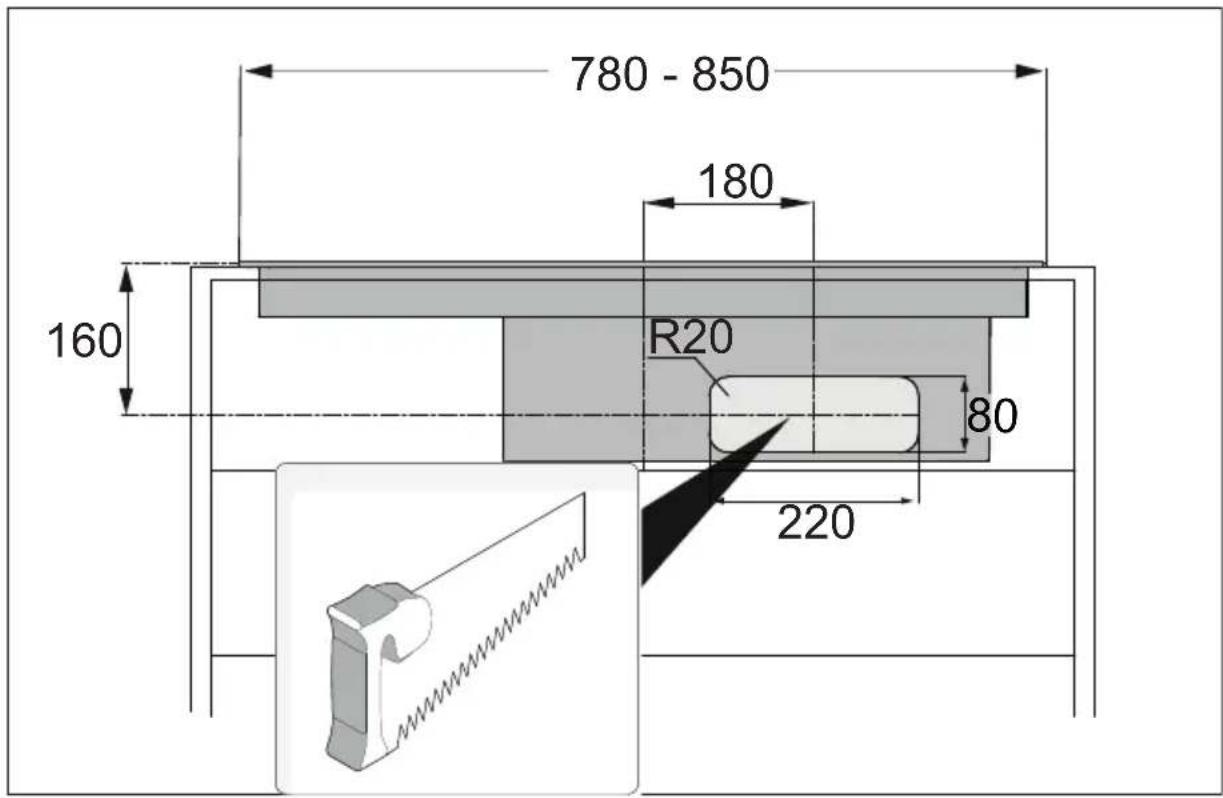

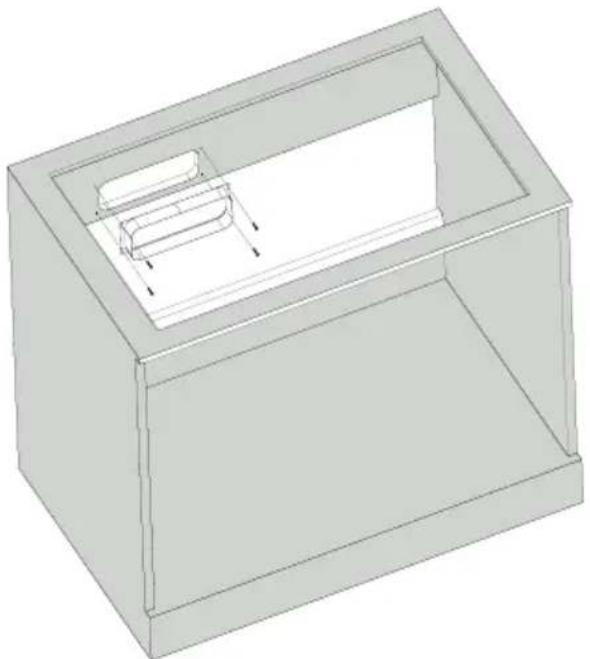

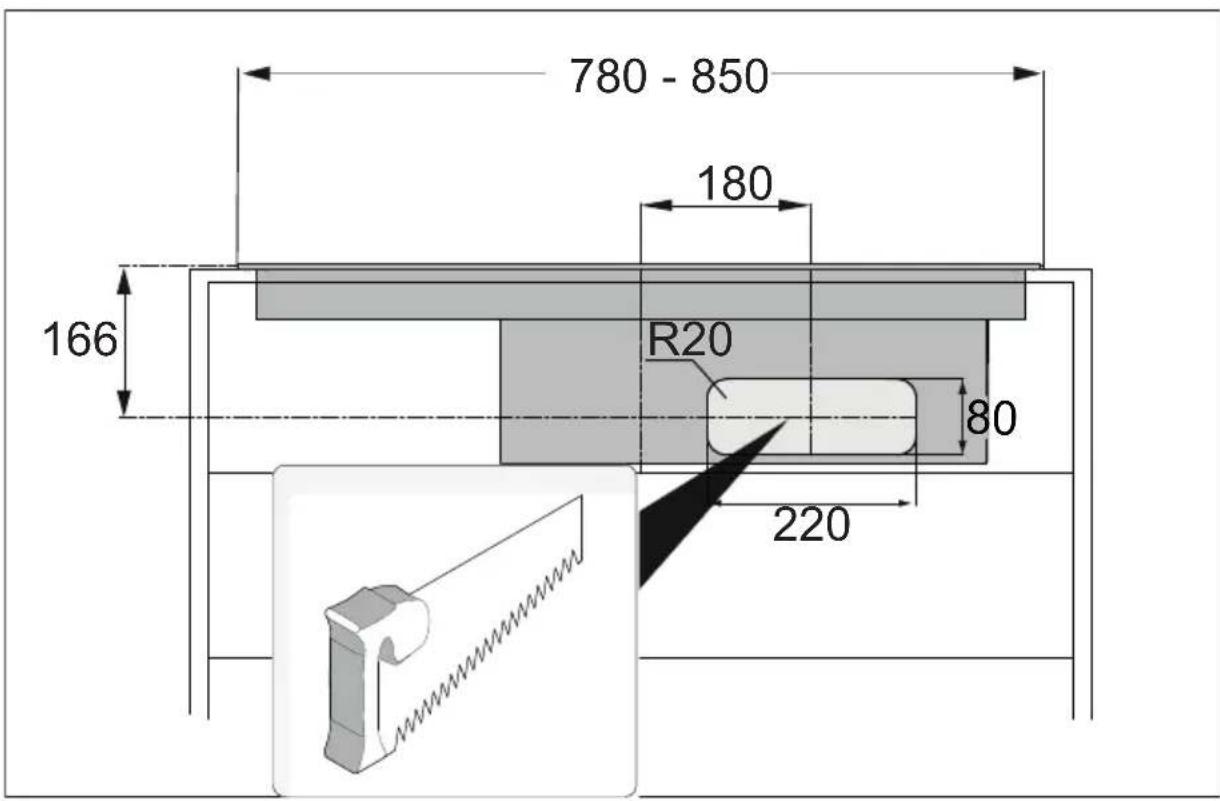

Tezgahınızın arka duvarını hazırlarken, arka duvarı belirtilen kesim ölçülerine uygun olarak kesiniz. Tezgah üstü kurulum için Res. 19, gömme kurulum için Res. 20' de yer alan kesim ölçülerini dikkate alınız.
Tezgahınızın arka duvarında hazırlamış olduğunuz kesim bölgesine 4 adet sunta vidası ile adaptörü takınız (Res. 21).

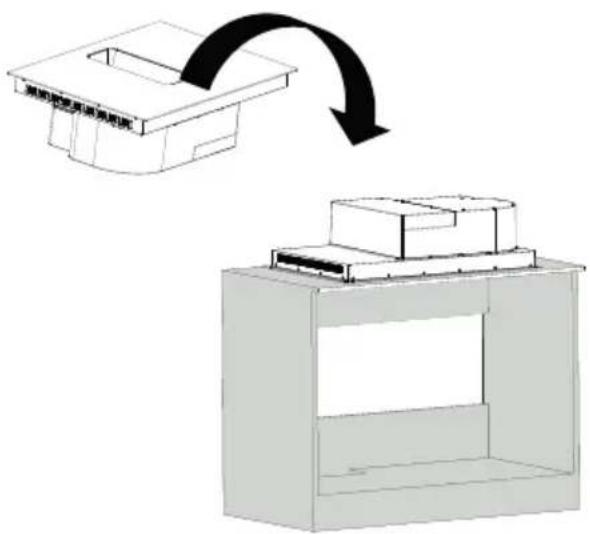

Tezgahınızı belirtilen ölçülere uygun olarak hazırladıktan sonra aşağıda kurulum adımlarına geçiniz.
Montaj sırasında dekoratif kapak, yağ filtresi ve su haznesinin düşüp hasar görmemesi için ürün içerisinde çıkarınız (Res. 22).

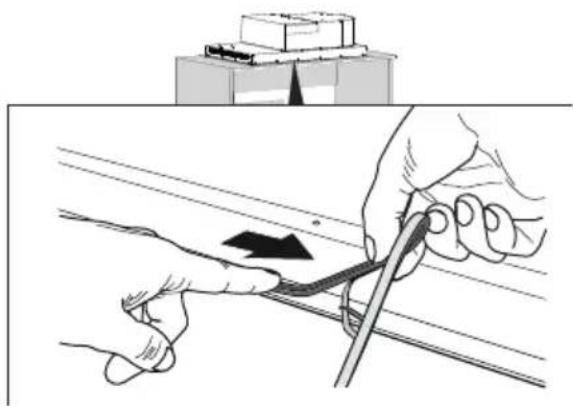

Ürününüzü tezgaha yerleştirmeden önce sızdırmaz ve ısı yalıtkanı malzemelerin yapıştırılması için ürünü ters bir şekilde tezgah üzerine yerleştiriniz (Res. 23).

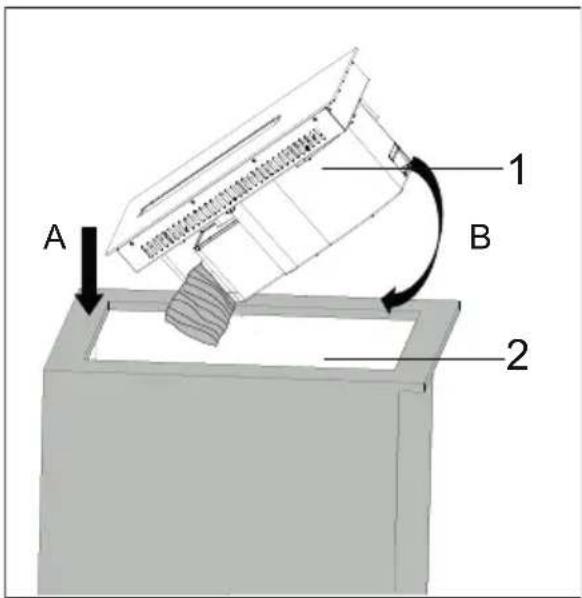

Worktop ürünü tezgah üzerine yerleştirirken zarar görmemesine dikkat ediniz.
Paket içeriğinden çıkarmış olduğunuz ısı yalıtkanı malzemeyi bantından ayırarak ürününüze yapıştırınız (Res. 24).

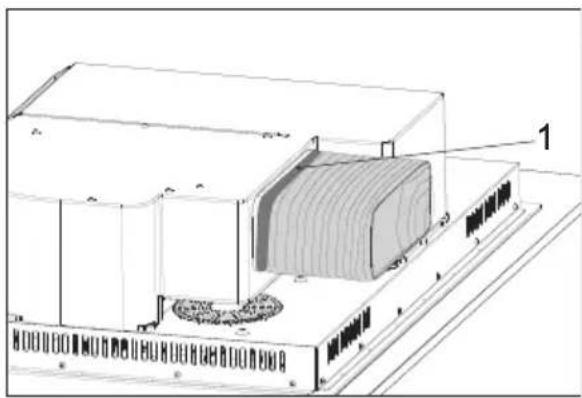

Flexi boruyu ok işaretindeki gibi takınız (Res. 25).
Ürün ile flexi borunun birleşim noktasından hava çıkışını engellemek için birleşim kısmını sızdırmaz bant ile yapıştırınız (Res. 26).
Res. 27
1- Ürün
2- Tezgah
Ürünü tezgah içerisinde yerleştirmek için tezgah üzerinden kaldırıp düz konuma getiriniz.
Ürünün önce arka kısmını tezgaha yerleştiriniz (Res. 27/A). Ardından dan ürünün ön kısmını yerleştiriniz (Res. 27/B).
Ürünü tezgaha yerleştirdikten sonra flexi boruyu tezgahınızın arka duvarında yer alan adaptöre takınız (Res. 28).
Birleşim kısımilarını sızdırmaz bant ile bantlayınız.
11 ÜRÜNÜN KULLANIMI
11.1 Davlumbaz paneli
Res. 29: 72
 | Timer butonu |
 | Devir azaltma tuşu |
 | Devir artırma tuşu |
 | Booster Button |
Ocak kapalı iken davlumbaz fonksiyonları kullanılamaz, davlumbaz buton-larının aktif olması için ocağın açık olması gerekir.
Ocak açıldığında ekranda "0" gösterilir ve cihazdan bip sesi gelir.
Cihazınızı aktif hale getirdiğinizde 20 sn. sonra ocak ve davlumbaz aktif edilmezse sistem kapalı konuma geçer ve gösterge ledi söner.
Ocak açıldıktan sonra davlumbaz aktif edilirse ve ocak kademeleri 0'da duruyorsa 10 saniye sonra gözler kapanır, sadece led yanık kalır. 10 dakika boyunca işlem yapılmazsa davlumbaz da kapanır ve gösterge ledi söner.
Boost Butonu:
Cihaz en üst kademeye alındıktan yaklaşık 7 dakika sonra bir alt devire düşer.
Boost fonksiyonu aktif iken ekranda "b" flaşlar.
Boost fonksiyonu aktifken timer fonksiyonu aktif edilemez. Timer aktifken en üst kademeye alındığında timer iptal olur.
Filtre Uyarısı:
Cihaz 60 saat çalıştıktan sonra cihaz açık iken yaklaşık 3 saniye ekrana "C" simgesi gelir. Cihaz açıldığında veya devir değiştirildiğinde devir sayısı gösterildikten sonra yaklaşık 2 saniye "C" gösterilir.
Filtre süresini sıfırlama: Tuş kilidi aktif değilken ekranda "E" görülüp bip sesi duyuluna kadar (yaklaşık 5 sn.) devir azaltma butonuna basılarak filtre süresi sıfırlanır ve uyarı 60 saat tekrar dolana kadar gösterilmez.
Timer Butonu:
Cihaz çalışırken, timer butonuna basıldığında, 15 dakikalık kapanma zamanlayıcısı kurulur ve o devrin sayısı ekranda flaşlamaya başlar. 15 dakikalık zamanın sonunda cihaz kapanır.
Kapanma zamanlayıcısı aktif iken bu butona tekrar basıldığında timer iptal edilir ve flaşlama durur.
Timer Açık ve Ocak çalışmazsa
Timer açık olduğu süre boyunca devir azaltma ve artırma butonları ile devirler değiştirilebilir.
■ Devir artırma butonları ile devirler en fazla 3. devire kadar artırabilir.
Devir azaltma butonları ile devirler azaltılabilir ama devir 1'de iken tekrar tuşa basılırsa davlumbaz kapanır.
Timer açıkken tekrar timer tuşuna basılırsa davlumbaz kapanır.
■ Boost modunda timer kapalı olduğu için, timer açık ve çalışma yok ise boost tuşu pasif olur.
11.2 Ocak paneli
| Symbol Description | ||
 | Pişirme bölgesi seçim butonu | |
 | Artı butonu | |
 | Eksi butonu | |
 | Açma-kapama butonu | |
Cihaza ilk enerji verildiğinde tüm ekranlar yaklaşık 1 saniyeliğine aktif olur. Daha sonra ⏻ butonuna yaklaşık 0,2 sn. basılarak kontroller aktif edilir ve tüm pişirme bölgesi “0” gösterilir.
Sıcak olan pişirme bölgesine ait displayde "0" ve bölgenin sıcak olduğunu gösteren "H" sembolü sırasıyla 0,2 saniyelik zaman dilimlerinde gösterilir. Herhangi bir pişirme bölgesi aktif edilmezse kontrol ünitesi yaklaşık 10 saniye sonra kapanır.
Sıcak olan pişirme bölgesine ait ekranda "0" ve bölgenin sıcak olduğunu gösteren "H" sembolü sırasıyla 0,5 saniyelik zaman dilimlerinde gösterilir.
Cihaz herhangi bir konumda açıklken ① butonuna yaklaşık 0,2 sn. basılarak kapatılabilir. Cihaz kapandığında tüm pişirme bölgeleri kapatılır ve pişirme bölgeleri sıcak değilse tüm ekranlar kapanır.
Pişirme bölgeleri sıcak ise o bölgeye ait ekranda "H" sembolü görünür, pişirme bölgesi soğuduğunda "H" sembolü ekranda kaybolur ve ekran kapanır.
11.2.1 Pişirme Bölgesi Seçimi ve Pişirme Kademesi Ayarlama
Pişirme bölgelerine ait 9 kademe mevcuttur.
Bu kademeler ilgili pişirme bölgesinin 7 segment ekranında gösterilir.
Pişirme gözünü aktif hale getirmek için ilgili göz butonuna basınız (0,2 sn.), ardından artı ve eksi butonları ile pişirme kademesini belirleyiniz.
Aktif etmiş olduğunu pişirme gözü ekranı parlak, diğer pişirme bölgeleri ekranları ise kısık şekilde yanmaya devam eder.
Pişirme kademesi 0' dan farklı ayarlandığı an pişirme bölgesi çalışmaya başlar. En fazla 9 pişirme kademesi ayarlanmaktadır.
Bir pişirme gözü çalışırken, ilgili göz butonuna basarak artı ve eksi butonları ile tekrar pişirme kademesi değiştirilebilir.
Ocağınızı aktif hale getirdiğinizde pişirme kademesi ayar tuşlarına 10sn içinde basılmazsa otomatik olarak ayar modundan çıkılır.
Pişirme kademesi ne olursa olsun ⓑbutonuna yaklaşık 0,2 sn. dokunarak tüm ısıtıcı bölgeleri kapatılabilir.
Ayar modundan çıkıldığında tüm pişirme bölgesi ekranları aynı parlaklıkta yanmaya başlar.
Pişirme kademeleri aktifken kademe seviyesine göre ıstıcılar mevcut ısıyı kendisi otomatik ayarlayabilmek için sürekli açıp kapanır. Buna ait tablo aşağıda verilmiştir.
| Kademe Röle Döngü periyodu(sn) | Röle kapalı konum süresi(sn) | Röle çalışma yüzdesi(%) |
| 1 64 62.1 3.00 | ||
| 2 64 59.8 9.3 | ||
| 3 52 46.4 10.8 | ||
| 4 52 43.9 15.6 | ||
| 5 52 42.1 19 | ||
| 6 52 35.5 32 |
7 52 28.5 45
8 52 18.5 64.5
9 52 - 100
11.2.2 Seçilen Herhangi bir Pişirme Bölgesi Kapatma
Pişirme gözünü kapatmak için istemiş olduğunuz pişirme gözü butonuna basarak pişirme kademesi ayarına giriniz ardından eksi butonuna basarak pişirme kademesi “0” oluncaya kadar azaltılır.
Bir diğer pişirme gözü kapatma seçeneği de ilgili pişirme gözü butonuna ( ) cft trka-nırsa ilgili gözün kademesi “0” olur. Herhangi bir tuş basımı yapılmazsa yaklaşık 10 saniye sonra ayar modu sonlanır.
Kapatılan pişirme bölgesi sıcaksa ilgili ekranda sırasıyla “H” ve “0”, sıcak değilse “0” gösterilir.
11.2.3 Tüm pişirme bölgelerini kapatma
① butonuna yaklaşık 0,2 sn bası- larak istenildiği zaman tüm pişirme bölgeleri kapatılabilir. Tüm pişirme bölgeleri kapatıldığında sıcak olan pişirme bölgelerine ait ekranlarda "H" görünür, sıcak olmayanlarda ise herhangi bir gösterim yapılmaz.
11.2.4 Tuş Kilidi
Artı ve eksi butonuna aynı anda yaklaşık 2 sn basıldığında tuş kilidi aktif olur, aktif ise bu işlemleri yaptığınızda pasifleştirmiş olursunuz.
Tuş kilidi aktif iken ocak kullanı-lamaz, tuş kilidi pasif etme dışindaki tuş basımları kabul edilmez.
Tuş kilidi aktifken tüm ekranlarda "L" gösterilir.
Tuş kiliti aktif iken ①butonuna basılarak kapatılıp tekrar açılsa bile, pişirme alanlarını aktif edebilmek için tuş kilidini pasif duruma getirmek gerekir.
Tuş kilidi enerji kesintilerinde hafızada tutulmaz.
11.2.5 Pişirme Yüzeyi Sıcaklık Uyarısı
Pişirme bölgesinin çalışması kapatıldıktan sonra cam yüzeyin sıcak olduğunu ve dokunulmaması gerektiğini ifade eden "H" uyarısı ekran yer almaktadır. Pişirme böl-
gesi kapatılmış ancak ocak açık ise "0" ve "H" sırasıyla ekranda gösterilir. Ocak kapalı ise ilgili pişirme bölgesi ekranında belirli bir süre "H" gösterilir.
Yaklaşık sıcaklık güvenli bölgenin > 60°C üzerinde ise ekranda "H" gösterilir.
11.2.6 İkili Bölüm Seçme Butonu
1- İkili Pişirme Gözü
İkili pişirme gözünü aktif veya deaktif etmek için butonuna yaklaşık 2 sn. basılı tutunuz.
İkili pişirme gözünü aktif etmek için ilgili pişirme gözü kademesi 0' dan büyük olmalı.
11.3 Güvenli Kapanma
Herhangi bir pişirme bölgesi aktif edilirse ve belirli bir süre boyunca ilgili pişirme bölgesinde herhangi bir değişiklik yapılmaz ise güvenlik nedeniyle ilgili pişirme bölgesi otomatik kapatılır.
Bir bölgenin en fazla çalışabileceği süre, seçilen pişirme seviyesine bağlıdır. Pişirme bölgesi güvenli kapanma tablosu aşağıda verilmiştir ().
| Pişirme SeviyesiMaks. Açık zaman (saat) | |
| 1 | 6 |
| 2 | 6 |
| 3 | 5 |
| 4 | 5 |
| 5 | 4 |
| 6 1,5 | |
| 7 1,5 | |
| 8 1,5 | |
| 9 1,5 | |
12 Hata görüntüleme ve sorun giderme
Cihazın normal çalışmasını engelleyen bir durum oluştuğunda hata gösterimi yapılır. Cihaz hata moduna girer devam eden bir pişirme varsa iptal edilir.
Hata kodu raporu aşağıda yer alan tabloda belirtilmiştir.
| Hata Kodu Hata açıklaması Muhtemel hata | sebebi | |
| Er03 Sürekli tuş basımı | hatası | Kontrol panelinin üze-rine su ya da pişirme araçları gelmiş olabilir |
| Er22 Sürekli tuş basım | hatası; tuş basımı 30 saniyeden uzun sürü-yorsa. | Kısa devre ve işlemci arızası olabilir |
| Er36 NTC hatası NTC sensörü arızası | ||
| Er01 Güç modülü hatası | Şebeke frekansı ya da | güç modülünde arıza olabilir |
13 GARANTI ŞARTLARI
GARANTI ŞARTLARI
- Garanti süresi malin teslim tarihinden itibaren başlar ve 2 yıldır.
- Bütün parçaları dahil olmak üzere malin tamamı firmamız tarafından garanti süresince garanti kapsamındadır.
- Malin garanti süresi içerisinde anzalanması durumunda, tamirde geçen süre garanti süresine ekilenir. Malin tamir süresi en fazla 20 iş gönüdür. Bu süre mala ilişkin arizanın servis istasyonuna, servis istasyonunun olmaması durumunda, malin satıcısı, bayii, acentesi, temsilçiliği, ithalatçısi veya imalatçısından birisine bildirim tarihinden itibaren başlar. Malin anzasının, 10 iş günü içinde giderilmemesi halinde; üretici veya ithalatçı, malin tamiri tamamlanıncaya kadar, benzer özelliklerise sahip başka bir mali tüketicinin kullanımına tahsis etmek zorundadır.
- Malin garanti süresi içinde, gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı anzalanması halinde, işçilik masrafı değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep edilmeksizin tamiri yapılacaktır.
- Malin ayıplı olduğunu anlaşılması durumunda tüketici;
a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b) Satilanı alıkoyup ayıp oranında satış bedelinden indirim isteme.
c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın Ücretsiz onarılmasını isteme,
d) Imkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlilik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettigi bu talebi yerine getirmekle yükümlüdür. - Tüketicinin ücretsiz onarım hakkını kullanması halinde malın;
a) Garanti süresi içinde tekrar arızalanması,
b) Tamiri için gereken azami sürenin aşılması,
c) Tamirinin mümkün olmadığını, yetkilli servis istasyonu, satici, üretici veya ithalatçı tarafından bir raporla belirlenmesi, durumlarında; tüketici malin bedel ladesini, ayip oranında bedel indirimini veya imkan varsa malin ayipsiz misli ile değiştirilmesini satıciden talep edebilir. Satici, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satici, üretici ve ithalatçı möteselsilen sorumludur. Malin ayipsiz misli ile değiştirilmesinin satici için orantisiz güçlükleri beraberinde getirecek olması halinde tüketici, sözleşmeden dönme veya ayip oranında bedelden indirim haklarından birini kullanabilir. - Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan anzaların yanı sıra aşağıda açıklanan koşullarda, Ürün garanti kapsamına girmez.
a) Garanti Belgesi Ozerinde malin seri numarasında tahrifat yapıldiği haller,
b) SILVERLINE yetkili personeli ya da yetkili servisleri
haricinde kişilerin cihazın tamir ve tadiline müdahale etmesi sonucu oluşan arızalar,
c) Cihaza bağlanan dış donanımdan (regülatör, kesintisiz güç kaynagı vb.) kaynaklanan arızalar.
d) Anormal voltaj düşüklüğü veya fazlalığından, hatalı elektrik tesisatından, cihazın etiketinde belirtilenden farklı bir şebeke gerilimine bağlanmasıyla oluşan arızalar,
e) Malın tesliminden sonraki nakiller ve yerleştirme sonucu (düşme, aşın sarsılma, darbe vs.) oluşabilecek arızalar,
f) Cihazın kullanım hatalarından meydana gelen dış ve iç yüzeylerdeki bozulma, çizilme, kırılmalar ve anzalar,
g) Doğa olaylarının (yıldırım, sel, su baskını, deprem, yangın vs.) yol açacağı arızalar.
Garanti Belgesinin tekemmül ettirilerek tüketiciye verilmesi sorumluluğu tüketicinin mali satın aldığı yetkili saticı, acente ya da temsilciliklere aittir.
Tüketiciler: Şikayet ve tirazlar için tüketici mahkemelerine ve tüketici hakem heyetlerine başvurabilir. Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için T.C. Ticaret Bakanlığı Tüketicinin Korunması ve Plyasa Gözetimi Genel Müdürlüğüne başvurabilir.
1. Malın ayıplı olduğunu anlaşılması durumunda tüketici;
a) Satilani geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b) Satılanı alikoyup ayıp oranında satış bedelinden indirim isteme,
c) Asın bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın Ücretsiz onanılmasını isteme,
d) İmkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlilik haklarından birini kullanabilir. Satici, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.
2. Tüketicinin ücretsiz onarım hakkını kullanması halinde malin;
a) Garanti süresi içinde tekrar anzalanması.
b) Tamiri için gereken azami sürenin aşılması,
c) Tamirinin mûmkün olmadığınin, yetkili servis istasyonu, satici, üretici veya ilthalatçı tarafından bir raporla belirlenmesi, durumlarında; tüketici malin bedel iadesini, ayip oranında bedel indirimini veya imkan varsa malin ayıpsız misli lie değiştirilmesini saticidan talep edebilir.
Satici, tüketicinin talebini reddedemez.
Bu talebin yerine getirilmemesi durumunda satici, üretici ve ilthalatçı müteselsilen sorumludur. Malin ayıpsız misli ile değiştirilmesinin satici için oranıtız güçlükleri beraberinde getirecek olması halinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. Tüketiciler: Şikayet ve itirazlar için tüketici mahkemelerine ve tüketici hakem heyetlerine başvurabilir.
MÜŞTERİ SEÇİMLİLİK HAKLARI
Res. 32
14 GARANTI BELGESİ
GARANTI BELGESI
MALIN
Cinsi
DAVLUMBAZ / OCAK
Markasi
SILVERLINE
Modeli
Ürün Kodu
Seri No
SATICI FİRMANIN
Unvani
Adresi
Tel-Faks
Fatura Tarihi
Fatura No
Yetkili Kaşe ve Imza
Teslim Tarihi ve Yeri
ALICININ
Adı, Soyadı
Adresi
Tel
Azami Tamir Süresi 20 İşgünü
Garanti Süresi
2Yll
ÜRETICI FİRMA / MANUFACTURER COMPANY
SILVERLINE Ev Gereçleri Satis ve Pazarlama A.Ş.
Defterdar Mah. Otakçılar Cad. No: 78 Kat:2 İç Kapı No:19
Eyüp / İstanbul P.K. 34050
Tel: 0 212 484 48 00 Faks: 0 212 481 40 08
444 4 758
SILVERLINE EV GEREÇLERİ
SATIŞ VE PAZARLAJA ANONİM ŞİRKETI
Deflerda r Ma. 20 Akcilar Cad.
No:78 K:2 L.K:19 0Eyüp / IST
Tel: 0219484-600566-02194814008
Marmara Karunlar VD 769 088 9456 ITO:549979
Mersis N 0:07090-3894-0000018
SILVERLINE
www.silverline.com
Res. 33
