KULLANIM KILAVUZU BUZZ INVERTER 094 A++ WIFI VESTEL

Klima Akıllı Yaşam & Akıllı Fatura Kullanım Kılavuzu'na buradan ulaşabilirsiniz.

Zorlu Holding kuruluşudur.

VESTEL'LE OLUR NEDEN OLMASIN?

Değerli Müşterimiz,

Öncelikle doğa ve teknoloji dostu bir VESTEL ürününü tercih ettiğiniz için sizi kutlarız. Beklentilerinizin üzerinde ürün sunmayı amaç edinen VESTEL, modern tesislerinde özenle üretilen, titiz kalite kontrollerinden geçirilen cihazınızı kullanımınıza sunmaktadır.

Bu kullanım kılavuzu size cihazınızın kullanımında yol gösterecektir. Cihazınızın en ileri teknolojik çözümler içerldiğini ve kullanımının son derece kolay olduğunu göreceksiniz. Cihazınız, gerekli olan özeni ve bakımı sağladığınız takdirde size uzun yıllar hizmet edecektir. Cihazınızı kullanırken keyif almanızı diliyoruz.

Bu ürün, çevreye saygılı VESTEL BEYAZ EŞYA A.Ş. tesislerinde doğaya zarar vermeden üretilmiştir.

Güvenlik İle İlgili Önemli Bilgiler

Bu kılavuzu, klimanızın ilk kullanımı, güvenliği, kullanım amaçları ve klimanızın temizliği ve bakımı ile ilgili önemli bilgiler içermektedir. Bu kullanım kılavuzunu her zaman klimanızla birlikte muhafaza edin. Ürünü bir başkasına devrettiğinizde kılavuzu da birlikte verin. Kullanım kılavuzunu klimanızı kullanmadan önce, yanık, elektrik çarpması, yangın veya yaralanma riskini azaltmak için dikkatlice okuyun ve klimanızın çalıştırılması, sorun giderilmesi ve temizliğiyle ilgili talimatlara uyun.

Klimanın montaj işlemi Vestel Yetkili Servisi tarafından yapılmalıdır. Klimanın topraklaması yapılmalıdır.

UYARI: Ölüm yaralanma veya mal hasarı riskini belirtir.

DİKKAT: Elektrik çarpması riskini belirtir.

UYARI: Yanıcı gaz içerir.

İçindekiler

Güvenlik Talimatları ...... 4

Genel Güvenlik Uyarıları 4

Temizlik ve Bakım Yaparken Dikkat Edilmesi Gereken Güvenlik Bilgileri ......6

Taşıma ve Nakliye Sırasında Dikkat Edilmesi Gereken Güvenlik Bilgileri ......6

Kurulum 6

Montaj Konumunun Belirlenmesi ..... 7

Piller 7

Sorumluluk Sinirlaması ...... 7

Teknik Özellikler ......7

Wi-Fi 8

Basitleştirilmiş Uygunluk Beyanı ......8

R32 Gaz İle İlgili Önemli Bilgiler ...... 8

Teknik Değerler 9

Ürün Boyutları 10

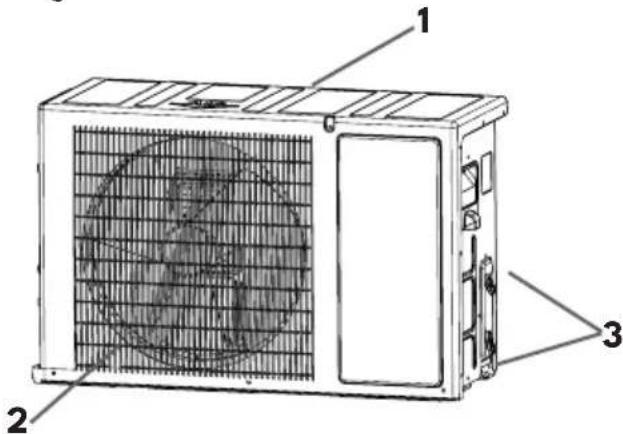

Genel Görünüm ......10

Uzaktan Kumanda .....11

Pillerin Takılması ve Değiştirilmesi ..... 12

Kumanda Saatinin Ayarlanması ..... 12

Uyarılar 12

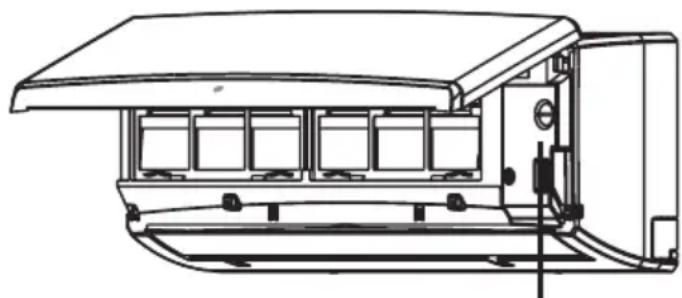

Uzaktan Kumandasız Kullanım ...... 12

Kullanım ......13

İlk Çalıştırma ve Hızlı Kullanım...... 13

Çalışma Sıcaklık Aralıkları 13

Wi-Fi İşlevi 14

Akıllı Fatura İşlevi 15

Mod İşlevi 15

Soğutma İşlevi 15

Isıtma İşlevi 15

Enerji Tasarruf İşlevi 16

Dikey Hava Akış Yönlendirme İşlevi .... 16

Otomatik Mod İşlevi .....16

Fan İşlevi 17

Nem Alma İşlevi 17

Turbo İşlevi 18

Uyku İşlevi 18

Hisset İşlevi 18

Otomatik Kapatma İşlevi 18

Otomatik Başlat/Durdur İşlevi ..... 19

Kumanda Işığı / Sinyal Sesi İptal İşlevi 19

Reset (Sifirlama) İşlevi .....19

Favori İşlevi 19

Otomatik Temizleme İşlevi ...... 20

İç Ünite Ekran Işığı İşlevi 20

Pratik ve Faydalı Bilgiler .....20

Temizlik ve Bakım ......21

Filtre Temizliği (Toz Filtreleri) ...... 21

Diğer Filtrelerin Değişimi 22

Çalıştırma Önerileri ...... 22

Cihazın Çevreye Uygun Bir Şekilde Atilması ...... 22

Ambalaj Bilgisi 23

Enerji Tasarrufu İçin Öneriler 23

Müşterinin Seçimlik Hakları .. 24

Sorun Giderme 24

Hata ve Koruma Mesajları ... 26

Ürün Bilgi Fisleri ...... 27

Garanti Belgesi 29

BİLGİ: Akıllı Yaşam uygulamasının kurulumu ve Akıllı Fatura özelliğinin kullanımı ile ilgili ayrıntılı bilgilere kılavuz kapağındaki QR kodun yönlendireceği dijital kılavuzdan ulaşabilirsiniz.

Güvenlik Talimatları Genel Güvenlik Uyarıları

- Bu bölümde belirtilen ve maddi hasar, yaralanma tehlikelerini önlemeye yardımcı olacak güvenlik talimatlarına uyulmaması durumunda ürünün garantisi geçersiz olacaktır.

- Klimanız R32 soğutucu gaz içerir. R32 soğutucu gaz hafif ya- nicıdır.

- Klima topraklanmalıdır. Yetersiz topraklama elektrik çarpmalarına ne- den olabilir. Kablo bağlantısı, uzman bir elektrikçi tarafından yapılmalıdır. Ürünün, milli elektrik düzenlemelerine uygun topraklama yapılmadan kullanılması halinde ortaya çıkacak zarar- lardan üretici firma sorumlu değildir.

- Montaj ve tamir işlemleri her zaman Yetkili Servis tarafından yaptırılmalıdır. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu olmayacaktır.

- Klimanız elektrik şebekesine uygun akımda gecikmeli V otomat ile bağlan-malıdır.

- Klima montajını yanıcı gazların veya sıvıların olduğu yerlere yapmayın. Bu yangına neden olabilir.

- Dış ünitenin komşularınızın rahatsız olmayacağı bir yere montaj edilmesini yetkili servis personelinden talep edin.

- İç ünite, yerden yüksekliği 1,8 metreden az olmayacak şekilde montajlanmalıdır.

- Klima ev ofis vb kapalı mekanlarda kullanılmak üzere tasarlanmıştır. Otomobil, kamyon, otobüs, vinç, gemi vb motorlu araçlara kurulum yapılmamalıdır.

- Ürün çalışırken iç ve dış ünitelerdeki hava giriş vezkışına elinizi veya her-

hangi bir cisim sokmayın. Hızla dönen fanlar ciddi yaralanmalara neden olabilir.

- Dış ünitenin önüne herhangi bir engel koymayın ve üzerini örtmeyin.

- Elektrik kesintilerinde veya fırtınalı ha- valarda sigortayı/şalteri indirerek kli- manın enerjisini kesin. Bunu ihmal et- mek yangın veya elektrik çarpmasıyla sonuçlanabilir.

- Hava akımının uzun süre doğrudan vücudunuza gelmemesine dikkat edin. İnsanları, hayvanları veya bitkileri kesinlikle klimadan çıkan sıcak veya soğuk havaya doğrudan maruz bırakmayın. Havanın yönünü, insanlara doğrudan üflemeyecek şekilde ayarlayın.

- Uzun süre soğuk havaya maruz kalmayın. Bu durum fiziksel sorunlara, sağlık problemlerine neden olabilir.

- Camları ve kapıları kapatın aksi takdirde soğutma veya ısıtma performansı düşecektir.

- Klimayı hiç hava almayan alanlarda uzun süre kullanmayın. Klimayı ocak vb cihazlarla aynı anda çalıştırırken ortamı ara sıra havalandırın.

- Nem çok yüksekse ya da kapı veya pencere açıksa klimayı uzun süre çalışır halde bırakmayın.

- Dış ünite hariç klimayı açık hava koşullarında (güneş, yağmur vb) bırakmayın.

- Klimanız kapalı mekanlarda kullanılmak üzere, özellikle ev tipi kullanımlar için tasarlanmıştır. Bu klimaların; veri merkezi, laboratuvar gibi hassas cihazların bulunduğu ortamın soğutulması/ısıtılması, bitki, gıda ve hayvancılık sektöründeki endüstriyel soğutma/ısıtma ya da sanatsal eserler gibi değerli eşyaların bulunduğu ortamın sıcaklık değerinin korunması için kullanılması uygun değildir. Ürünün, bu gibi ama-

cına uygun olmayan kullanımı sebebiyle doğabilecek zararlardan Vestel sorumlu tutulamaz.

• Elektrik devresine aşırı yük binmesini önlemek için aynı devrede bir başka yüksek güç çeken cihaz çalıştırmayın. Uzatma kabloları ya da çoklu prizlerle bağlantı yapmayın. İhmal ederseniz elektrik çarpması veya klimada hasara sebep olabilir.
• Klimanın 8 yaş ve üzeri çocuklar ile kısıtlı fiziksel, duyusal, zihinsel kapasiteye sahip olan ya da bilgi ve deneyime sahip olmayan kişiler tarafından kullanılabilmesi için gözetim altında olmaları veya klimanın güvenli kullanımı ile ilgili talimatları ve tehlikeleri anlamaları grekir.
• Çocuklar klimayla oynamamalıdır. Te-mizlik ve kullanıcı bakım işlemleri, baş-larında bir büyük olmadığı sürece ço-cuklar tarafından yapılmamalıdır.
• Çocukları klimanın iç ve dış ünitesinden uzak tutun. Ürünle oynamalarına izin vermeyin. Aksi taktirde yaralanma, ölüm veya arıza riski söz konusudur.
• Ambalaj malzemeleri boğulmaya ne- den olabilir. Çocukların erişebileceği yerlerden uzak tutun.
• Klimadan tahliye edilen suyu içmeyin. Aksi takdirde ciddi sağlık problemleriyle karşılaşabilirsiniz.
• İç üniteyi yağmur altında veya ıslanabileceği bir yerde bırakmayınız.

Klima yalnızca elektrik kablosunda ve klimanın gövdesinde hiçbir hasar görünmediği takdirde kullanılmalıdır.

• Elektrik kablosunda düzenli olarak hasar kontrolü yapın. Klimanın elektrik kablosunu çekerek zorlamayın. Elektrik kablosunun üzerine hiçbir eşya koymayın.
• Elektrik kablosu zarar görmüşse her-

hangi bir tehlikenin önlenmesi için sa- dece üreticinin önerdiği yetkili servis tarafından değiştirilmelidir.

Klimanızı asla aşağıdaki durumlarda kullanmayın:

• Klima veya elektrik kablosu hasarlıysa,
- Klima düzgün çalışmıyorsa,
- Klimanın elektrikli parçaları görünür şekilde hasarlanmışsa,
- Klima ıslanmışsa, su veya diğer sıvıla- rin içine düşmüşse, sel baskınına maruz kalmışsa, elektriksel parçaları suyla te- mas etmişse,
- Klimadan garip bir ses, duman ve koku gelirse.

Eğer belirtilen durumlardan birisi tespit edilirse, klimanızı hemen kapatın, güç bağlan-tısını kesin ve yetkili servisle irtibata geçin.

• Hasarlı bir klima ya da parçaları ciddi yaralanmalara ve yangına neden olabilir.
• Klimanızda herhangi bir arıza meydana gelirse, klimayı kendiniz tamir etmeye çalışmayın, klimayı sökmeyin.
• Yanlış bir şekilde yeniden montaj edilir-se kullanılırken elektrik çarpması riskine neden olabilir. Klimanın içinde kullanıcı tarafından tamiri yapılabilecek parça yoktur.
• Üretici tarafından tavsiye edilmeyen aksesuarların kullanılması klima hasarına ve yaralanmalara neden olabilir.
• Klimada soğutucu gaz dolaşımının ger- çekleştiği soğutma devresine kesici ve delici aletler kullanarak zarar vermeyin. İsı değiştirici gaz kanallarının ve boru uzantılarındanaki üst yüzey kaplamaları- ın delinmesi durumunda püskürecek soğutucu gaz, cilt tahrişleri ve göz ya- ralanmalarına sebep olur.
• Çalışır durumda iken klimadaki hava giriş-çıkış bölümlerini ve dış ünitenin üze-

rini örtmeyin veya herhangi bir cisimle kapatmayın.

• Klimaya doğru yanıcı ve soğutucu gazlar içeren spreyler sıkmayın.
• Klimada soğutucu gaz kaçağı meydana geldiğinde ortamı havalandırmak için pencereleri açın ve Yetkili Servisi arayın.
• Klimanın bulunduğu ortamda yanıcı gaz kaçağı meydana geldiğinde gazı ve klimayı kapatın. Ortamı iyice havalandırmadan klimayı çalıştırmayın.
• Klimanın ve elektrik kablosunun yakı- nına ısıtıcı cihazlar koymayın. Bu cihaz- lardan yayılabilecek aşırı ısı, klimanın plastik parçalarını eritebilir.
• Islak ve nemli eller ile klimaya dokunmayın, klimayı çalıştırmayın.
• Klima uzun süre kullanılmayacaksa, elektrik bağlantısını sigortadan kesin.
• Enerji kesintisi sonrası enerji geldiğinde klimanız en son çalıştığı modda çalış-maya başlar.
• Eğer elektrik kesintisi devam ederken evinizden çıkacaksanız, klimanızın oto-matını kapalı konuma getiriniz.

Temizlik ve Bakım Yaparken Dikkat Edilmesi Gereken Güvenlik Bilgileri

Aşağıdaki durumlarda klimanın kapatıldığından ve sigortadan/şalterden elektriğinin kesildiğinden emin olun:

-Kurulumdan önce,
-Temizlik ve bakım işleminden önce,
-Tamir işlemlerinden önce,

- Klimayı temizlemek için sıvı veya aşındırıcı deterjanlar kullanmayın. Üzerine su ve diğer sıvıları sıçratmayın aksi takdirde plastik parçalar hasar görebilir ve hatta elektrik çarpması meydana gelebilir.

• Kısa devrelerin ve yangının meydana gelmesini önlemek için iç üniteyi kuru tutun.“Temizlik ve Bakım” bölümünde anlatıldığı gibi klimanızı temizleyip, bakımını gerçekleştirin.
• Kimyasal maddeleri kullanmayın ve klimaya yaklaştırmayın. Benzin, tiner vb maddeleri kullanmayın.

Taşıma ve Nakliye Sırasında Dikkat Edilmesi Gereken Güvenlik Bilgileri

• Klimanızın taşınması ve nakliyesi esnasında, iç üniteyi taşırken OK yönüne dikkat ediniz.
• Dış üniteyi dik olarak taşıyınız ve bekle- diği yerde dik olarak bulundurunuz.
• İç ve dış ünite kutularının üzerine basmayınız ve üzerilerine ağır yükler koymayınız.
• Klimanın başka bir yere montajı için yetkili servis ile bağlantıya geçiniz.

Kurulum

• Klima milli tesisat talimatına uygun olarak kurulmalıdır.
• Klimanın kurulumu “Kurulum Talimatlarına” uygun olarak Vestel Yetkili Servisi tarafından yapılmalıdır.
• Montaj binanın merdivenlerine, çıkışlarına ve koridorlarına yapılmamalıdır.

Klimanın denendiği durağan basınç 100 KPa'dır.

Klimanın elektrik bağlantısında kullanılması gereken sigorta 9.000, 12.000 ve 15.000 Btu/h için C tipi 16A, 18.000 ve 24.000 Btu/h için C tipi 20A' dir.

Klimanın montajının yapılacağı mekandaki elektrik tesisatı kablo çapının uygun kesitte olmasına dikkat edilmelidir.

Klimanızın yalnızca dış ünitesi bina dışında kullanıma uygundur.

Montaj Konumunun

Belirlenmesi

İç Ünite

• Klimanın yakınında buhar veya ısı kaynağı olmamalıdır.
• Montaj konumunda hava dolaşımını etkileyen herhangi bir engel olmamalıdır.
• Hava dolaşımı iyi olmalıdır.
  • Tahliye kolay yapılabilmelidir.
• Kapı girişine yakın olmamalıdır.
• Hava emişinin engellenmemesi için iç ünitenin üst yüzeyi ile tavan arasında minimum 150 mm açıklik bırakılmalıdır.
• İç ünitenin alt yüzeyi yerden en az 1.8 m yüksekte olmalıdır.

Diş Ünite

• Dış üniteyi güneş ışığından veya yağmurdan koruyan bir tente varsa kondenserin ısı dağıtımını engellemediğinden emin olun.
• Hava emişinin engellenmemesi için dış ünitenin arka yüzeyi ile duvar arasında minimum 150 mm açıklık bırakılmalıdır.
• Dış ünite hava akışının önünde engel bulunmamalıdır.

Piller

• Pilleri doğrudan güneş ışığı, ateş vb etkenlere veya aşırı sıcağa maruz bırakmayın.
• Kullanılmış pillerle yeni pilleri bir arada kullanmayın. Biten pilleri pillerin takılması bölümünde anlatıldığı şekil ve tipteki pillerle değiştirin. Şarj edilebilir piller kullanmayın.
• Pillerin akmış olması halinde uzaktan kumandayı kullanma yın. Pillerden akan sıviya temas etmeyin. Temas halinde suyla yıkayın.
• Kumanda ekranındaki simgesi pillerin tükendiğini gösterir. Bu simgeyi gördüğünüzde pilleri değiştirin.

Sorumluluk Sinirlaması

Bu kılavuzda yer alan tüm teknik bilgiler, kullanım talimatları, klimanın çalıştırılması, bakımı ve klimanızla ilgili son bilgileri içerir. Üretici firma, bu kullanım kılavuzundaki talimatlara uyulmaması, cihazın kullanım amacının dışında kullanılması, yetkili olmayan onarım işlemleri, cihaz üzerinde izin verilmeyen değişiklikler yapılması ve üretici firma tarafından onaylanmamış yedek parçaların kullanılması nedeniyle oluşabilecek hasar ve yaralanmalar için herhangi bir sorumluluk kabul etmez.

Klimanın montajının yapılacağı mekandaki voltajın klimanızın teknik özelliklerinde belirtilen çalışma voltaj aralığına en uygun seviyede olması için gerekli kontroller yapılmalı ve gerekli önlemler alınmalıdır. Klimanın montajının yapılacağı mekandaki elektik tesisatının uygunluğu tüketicinin sorumluğundadır.

Teknik Özellikler

Anma değerleri TS EN 14511 standarttaki T1 iklim koşullarına göre belirlenmiştir. İç ve dış ortam sıcaklıklarının, standartda esas alınan sıcaklık değerlerinden farklı olması durumunda soğutma ve ısıtma kapasiteleri değişecektir.

• Sezonsal verim değerleri EN 14825 Standardına göre belirlenmiştir.
• Ürünle birlikte verilen baskılı dokümanlarda, ürün üzerinde bulunan işaretlemelerde ve www.vestel.com.tr adresinde beyan edilen değerler, ilgili standartlar uyarınca laboratuvar ortamında elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre de kişebilir.
• Teknik özellikler ve bu kılavuz önceden haber verilmeden değiştirilebilir.

Wi-Fi

Çalışma frekans aralığı: 2412Mhz\~2472Mhz. En yüksek çıkış gücü: 19.60dBm

Basitleştirilmiş Uygunluk Beyanı

İşbu belgede; VESTEL Beyaz Eşya Sanayi ve Ticaret A.Ş., telsiz ekipmanı tipi olan, aşağıda yer alan modellerde geçerlidir. 2014/53/AB sayılı direktife uygun olduğunu beyan eder.

BUZZ INVERTER 094/124/184/244 A++ WIFI

Bu ürün Atık Elektrik ve Elektronik Eşyaların Kontrolü Yönetmeliğine (WEEE) uygundur.

Bu ürün 2014/53/EU sayılı RED (Radyo Ekipman Direktifi) direktifine uygundur. Bu ürün, CE işaretlemesine hak tanıyan ilgili uyumlu standartlara sahip, yürürlükteki tüm AB direktiflerinin gereksinimlerini karşılamaktadır.

R32 Gaz İle İlgili Önemli Bilgiler

Bu ürün, Kyoto protokolü kapsamında yer alan florlu sera gazı içerir. Soğutucu gaz havaya salınmamalıdır.

Soğutucu gaz: R32

GWP (Küresel Isınma Potansiyeli: 675

Gaz sızıntısı için dönemsel kontroller gerekebilir. Daha fazla bilgi için satıcınız ya da yetkili servis ile görüşün.

Not: CO2 eşdeğeri (tCQeq): Üründeki toplam soğutucu akışkan yükünün sera gazı emisyonları bakım aralıklarını belirlemek için kullanılır. Ayrıntılı bilgi için ilgili yönetmelikler hakkında bilgi alın.

Sera gazı emisyon değeri = ğutucu GWP değeri Toplam soğutucu miktarıx1000

UYARI: Ürünün içindeki gaz hafif yanıcıdır. Gaz normal şartlarda sızıntı yapmaz. Gaz sızıntısı durumunda ortamda bulunan ısıtıcı, pişirici vb cihazdan çıkan alev ile temas ederse yangına veya zararlı gazların salınmasına neden olabilir.

Gaz sızıntısı durumunda yapmanız gerekenler;

- Tüm ısıtıcı, pişirici vb cihazları kapatın.

- Odayı havalandırın.

- Ürünü aldığınız satıcı ya da yetkili servise durumu bildirin.

- Yetkili servis gaz salınımı ile ilgili sorunun giderildiğini onaylayana kadar ürünü

KESİNLIKLE çalıştırmayın.

Teknik Değerler

BUZZ INVERTER A++ WIFI 094 124 184 244
Anma Kapasitesi	Soğutma Btu/h 8.53		0 11.600 18.000 23.000
	Isitma Btu/h 10.000		13.000 19.000 24.000
Anma Kapasitesi	Soğutma (kW) 2,50 3,40 5,28 6,74
	Isitma (kW) 2,93 3,81		5,57 7,04
Kapasite Aralığı	Soğutma	Btu/h	3.800 - 11.000	4.400 - 14.100	5.500 - 21.000	6.900 - 25.000
	Isitma	Btu/h	3.700 - 12.200	4.100 - 16.000	6.400 - 22.000	6.600 - 26.000
Giriş Gücü (Anma)	Soğutma	W	780	1.450	1.850	2.800
	Isitma	W	870	1.120	1.540	2.100
Çalışma Akımı (Anma)	Soğutma	A	3,6	6,6	8,4	12,8
	Isitma	A	4,0	5,1	7,0	9,6
Tasarım Yükü	Soğutma	(kW)	2,5	3,4	5,3	6,7
	Isitma	(kW)	2,0	2,3	4,0	4,5
Sezonsal Enerji Verimliliği	(SEER) Soğutma		6,6	6,6	6,5	6,1
	(SCOP) Isitma		4,0	4,0	4,0	4,0
Sezonsal Enerji Sınıfı	Soğutma/Isitma		A++/A+	A++/A+	A++/A+	A++/A+
Soğutucu Akışkan			R32	R32	R32	R32
Güç Kaynağı			220-240V / 50 Hz
Ara Bağlantı Boruları	Sıvı Hattı	inç	1/4"	1/4"	1/4"	1/4"
	Gaz Hattı	inç	3/8"	3/8"	1/2"	5/8"
Ses gücü	İç ünite	dbA	52	52	55	59
	Dış ünite	dbA	62	63	65	68
Dış Ortam Çalışma Sıcaklığı	Isitma (En düşük)		-15
	Soğutma(En yüksek)		+55

Ürün Boyutları

BUZZ INVERTER A++ WIFI	094	İç Ünite	815	822 x 281 x 190
		Dış Ünite		x 300 x 532
	124	İç Ünite	822	x 281 x 190
		Dış Ünite	815	x 300 x 532
	184	İç Ünite	1053	x 323 x 226
		Dış Ünite	909	x 364 x 642
	244	İç Ünite	1053	x 323 x 226
		Dış Ünite	1009	x 364 x 638

Genel Görünüm

Kullanım kılavuzundaki görseller yalnızca cihazın parçaları hakkında bilgilendirme amaçlıdır. Parçalar cihaz modeline göre farklı olabilir. (Resimler temsilidir.)

İç Ünite

1 24 2 3 4 5

1. Hava girişi 2. Gösterge

2. Hava çıkışı

3. Ön kapak 5. Yatay kanat

Dış Ünite

1. Hava girişi 2. Hava çıkışı

2. İç ünite bağlantı noktaları

Uzaktan Kumanda

12:00 Aç 18:00 Kapat 10:18 ENERJİ TASARRUFU 24°C ULTRA SESSİZ iOn iOn oto temiz 30 31 32 33 SOĞUT ISIT 34 35 36 MOD 2 sn TURBO UYKU MODU KAPAT HISSET OTO TEMİZ FAVORİ Saat 2 sn Reset 40 41 42 43 44

UYARI: (*) işaretli özellikler satın aldığınız üründe bulunmayabilir.

1.	Başlat/durdur ayar göstergesi
2.	Saat göstergesi
3.	Enerji tasarrufu göstergesi
4.	Sıcaklık göstergesi
5.	Otomatik mod sıcaklık ayar göstergesi
6.	Sessiz/Ultra Sessiz mod göstergesi
7.	Sinyal (Bip) sesi göstergesi
8.	Fan hız göstergesi
9.	Dikey hava akış göstergesi
10.	Iyonizer göstergesi (*)
11.	Konum sıcaklığını hisset göstergesi
12.	İç ünite ekran ışığı göstergesi
13.	Uyku modu göstergesi
14.	Soğutma düğmesi
15.	Isıtma düğmesi
16.	Dikey hava akış ayar düğmesi
17.	Mod seçim düğmesi
18.	Uyku modu/İç ünite ekran ışığı düğmesi
19.	Wi-Fi düğmesi
20.	Kumanda konum sıcaklığını hisset düğmes
21.	Otomatik temizleme düğmesi
22.	Saat ayarı düğmesi
23.	İyonizer düğmesi (*)
24.	Pil uyarı göstergesi
25.	Soğutma modu göstergesi
26.	Isıtma modu göstergesi
27.	Fan modu göstergesi
28.	Nem alma modu göstergesi
29.	Wi-Fi göstergesi
30.	Otomatik mod göstergesi
31.	Otomatik temizleme göstergesi
32.	Favori mod göstergesi
33.	Kumanda ışığı göstergesi
34.	Sıcaklık yükseltme düğmesi
35.	Başlat/durdur düğmesi
36.	Sıcaklık düşürme düğmesi
37.	Turbo modu düğmesi
38.	Fan hız ayarı düğmesi
39.	Otomatik başlat/durdur ayar düğmesi
40.	Otomatik kapat ayar düğmesi
41.	Favori mod düğmesi
42.	Tasarruf Mod düğmesi
43.	Reset (Sıfırlama) İşlevi
44.	Kumanda ışığı/Sinyal Sesi düğmesi

Pillerin Takılması ve Değiştirilmesi

Kumanda ekranındaki □ simgesi pillerin tükendiğini gösterir. Bu simgeyi gördüğü-nüzde pilleri değiştirin. İki adet AAA tip 1,5 V kalem pil kullanın, şarj edilebilir pil kullan-mayın. Uzaktan kumandanın pil yuvasının kapağını ok yönünde açın. İki adet AAA 1,5V pili (+) ve (-) yönlerinin doğru olduğuna dikkat ederek yuvalarına yerleştirin ve kapağı kapatın. Pillerin (+) ve (-) yönleri kumandanın pil yuvasında gösterilmektedir.

Kumanda Saatinin Ayarlanması

Klimanızı istediğiniz zamanda otomatik olarak açıp kapatabilmeniz için kumandanızda saat bulunmaktadır.

Klimanızı yeni aldığınızda ya da kumanda- nızın pillerini değiştirdiğinizde saati ayarla- manız gerekir.

Saat ayarı ilk kez yapılacağı zaman pilleri yerleştirin. Alt üst ayar düğmelerine basarak saati ayarlamaya başlayın. Pillerin takılmasından sonra 5 saniye içinde ayarlama işlemine başlanması gerekir. Ayar yapılmazsa saat 0:00 olarak ayarlanacaktır. Saat ayarını yaptıktan sonra herhangi bir düğmeye basmanıza gerek yoktur. Yaptığınız ayar otomatik olarak kaydedilecektir.

TÜ düğmesine her bastığınızda zaman bir dakika artar, düğmesine her bastığınızda zaman bir dakika azalır.

Düğmeleri basılı tuttuğunuzda dakikalar hızlı bir şeklide artacak ya da azalacaktır. Saati yeniden ayarlamanız gereken durumlarda doğrudan saat düğmesine basarak ayarlamaya başlayabilirsiniz.

- Klimanızı uzaktan kumanda ile etkin ve verimli bir şekilde kolayca kullanabilmek için aşağıdaki noktalara dikkat ediniz:

- Uzaktan kumandayı klimadaki sinyal aliciya doğru tutun. Uzaktan kumanda alicidan en fazla 6m uzakta olmalıdır.

- Uzaktan kumanda ve alıcı arasında herhangi bir engel bulunmamalıdır.

- Uzaktan kumandayı düşürmeyin veya atmayın.

- Uzaktan kumanda düğmelerine bastığınızda klimadan sinyal (bip) sesi gelmiyorsa sinyal alınmamış demektir. Klimanızın kumanda ile daha iyi iletişim kurabilmesi için daha yakın ve dik doğrultuda bir konuma geçin. Sinyal sesini kapatmadığınızdan emin olun. Bkz. (Sinyal Sesi İptali)

- Uzaktan kumandayı güneş ışınlarının doğrudan ulaştığı yerlere ve ısı yayan bir kaynağın yanına koymayınız.

Uzaktan Kumandasız Kullanım

Uzaktan kumandanız kaybolur ya da kullanılmaz hale gelirse klimanızı doğrudan

iç üniteden çalıştırabilirsiniz.

1. İç ünitenin ön kapağını sol ve sağ alt kısımlarından tutarak çekin ve yukarı kaldırın.
2. Klimanın sağ tarafından düğmeye basarak klimayı çalıştırın. Düğmeye bastıktan sonra çalışma göstergesi yanar ve klima oda sıcaklığına göre en uygun modda çalışmaya başlar.
3. Klimayı kapatmak için yeniden açma / kapama düğmesine basın.

Açma kapama düğmesi ile açtığınızda klima otomatik modda çalışmaya başlar.

Klimanızı kolay ve etkin kullanabilmeniz için gerekli işlevler uzaktan kumandanızda yer almaktadır. Tüm işlevler kumanda üzerindeki düğmelerle yönetilmekte ve kumanda ekranında yapılan değişiklikler gözlenebilmektedir.

İlk Çalıştırma ve Hızlı Kullanım

Öncelikle klimanızın sigortası kapalı ise açın. Klimanız yetkili servis tarafından kurulup kullanıma hazır hale geldikten sonra kumandanızın üzerindeki düğmesine basarak çalıştırabilirsiniz. Klimanızın en çok kullanacağını soğutma-ısıtma, sıcaklık değiştirme gibi işlevleri hızlı ve kolay erişim için göstergelerin bulunduğu bölümün hemen altında yer almaktadır.

Klimanızı buradaki düğmelerden açıp kapatabilir, çalışma şeklini değiştirerek ya da sıcaklığı yükseltip düşürerek istediğiniz sıcaklık için klimanıza komut verebilirsiniz.

1 2 SOGUT 3 ISIT 4 5

1. Açma / Kapama düğmesi 2. Soğutma modu

2. Isitma modu

3. Sıcaklık yükseltme 5. Sıcaklık düşürme

◦ düğmesine basarak klimanızı açıp kapa- tabilirsiniz.

sogut düğmesine basarak klimanızı soğutma moduna geçirip ve düğmeleri ile is- tediğiniz sıcaklığı seçebilirsiniz.

ISIT düğmesine basarak klimanızı ısıtma moduna geçirip ve düğmeleri ile istediğiniz sıcaklığı seçebilirsiniz.

Kumandanız kapalı konumdayken düğmesine basmadan doğrudan SGUT veya İSIT tuşlarına basarak klimanızı bu modlarda ça-lıştirabilirsiniz.

Çalışma Sıcaklık Aralıkları

Klimanızı kullanabileceğiz çalışma sıcaklık aralıkları;

Diş ortam (Diş Ünite)

Soğutma	Isıtma
+10 / +55 °C	-15 / +24 °C

İç ortam (İç Ünite)

Soğutma	Isıtma
+18 / +30 °C	+16 / +30 °C

• Dış ortam sıcaklığı yüksek ise klimanız soğutma modunda tam kapasite çalışmayabilir.
• Dış ortam sıcaklığı düşük ise klimanız ısıtma modunda tam kapasite çalışma-yabilir.
• İç ortamın aşırı nemli olduğu durumlarda iç hava çıkış ağzında nemlenme meydana gelebilir.
• Yüksek nem oranında klima çok uzun süre kullanılsa su yoğuşup iç ünite yüzeyine damlayabilir.

BİLGİ: Wi-Fi ve Akıllı Fatura özel- rinin kullanımı için ayrıntılı bilgilere vuz kapağındaki QR kodun yönlen- ceği dijital kılavuzdan ulaşabilirsi-

Wi-Fi İşlevi

Wi-Fi işlevi klimanızı kullandığınız ortamdaki yerel ağa bağlar ve klimanızın ağdaki diğer cihazlar ile iletişim kurmasını sağlar. Diğer cihazlara (mobil telefon, tablet vb) yükleyeceğiniz özel Vestel Akıllı Yaşam uygulaması ile uzaktan kumanda gerekmeden ortam içinde ve dışında klimanızın işlevlerini kullanabilirsiniz.

Wi-Fi işlevini verimli kullanabilmek için;

• Klimanızın bulunduğu ortamda kablosuz bir internet sağlayıcı (kablosuz modem vb), internet bağlantısı ya da internet erişimi bulunan, akıllı telefon, tablet vb bir cihaz bulunmalıdır.
• Klimanızı Wi-Fi ile kontrol edebilmek için internet bağlantısı çalışır durumda olmalıdır. İnternet bağlantısının olmadığı ya da kapalı olduğu durumlarda Wi-Fi işlevi çalışmayacaktır.

Klimanızın modem vb internet sağlayıcı ci-hazlarla etkin birletişim kurması iki cihaz arasındaki mesafeye bağlıdır. Etkin mesa- feyi internet cihazının ortam içindeki etki alanı belirler. Etki alanı dışında ya da alan sınırlarına yakın konumlarda internet yayını zayıf ya da hiç olmayacağı için iki cihaz ara- sında iletişim kurulamayacaktır.

düğmesini 5 saniye basılı tutarak Wi-

Fi işlevini devreye alabilirsiniz. Yine düğmesine 5 kez arka arkaya basarak işlevi sonlandırabilirsiniz.

• Wi-Fi işlevi devreye alındığında klimanızın göstergesinde CF mesajı görün-tülenir.
• Wi-Fi işlevi devreye alındıktan sonra klimanızın bazı işlevlerini özel uygulama aracılığı ile aşağıda anlatıldığı gibi kul-lanabilirsiniz.
• IOS ve Android sistemleri ile uyumlu uygulamaya internet ile kolayca ulaşabilirsiniz.
• Vestel Akıllı Yaşam uygulamasını cihazınıza kurmak için kurulum adımlarını ürününüz ile birlikte verilen kılavuz üzerinden takip edin.

UYARI: Vestel Akıllı Yaşam uygulaması kurulurken;

• Kurulumun tamamlanamaması durumunda telefonunuzun mobil verisini kapatarak tekrar deneyiniz. Telefonunuz ile ürününüzün aynı ağa bağlandığından emin olunuz.
• Kurulumun tamamlanamaması durumunda internet modem protokol ayarınızın WPA-2 ya da WPA-3 olduğundan emin olunuz.
• Kurulumun tamamlanamaması durumunda internet hız ayarınızın 2.4 GHZ olduğundan emin olunuz. (Wi-Fi özelliği 5 GHZ internet bağlantısında kurulamamaktadır.)
• Uygulamadan cihazı kaldırma işlemi

sonrası cihaz internete bağlı kalmaya devam edecektir. Cihazın bağlantısını tamamen koparmak ve cihazla ilişki-lendirilmiş kullanıcı verilerinin tamamen silinmesini sağlamak için cihazı yeniden yapılandırma (config) moduna almanız gerekmektedir. Mobil uygulamadaki “cihazı kaldır” butonu, cihazla olan bağlantıyı keser ancak tüm kullanıcı verilerini silmez.

Akıllı Fatura İşlevi

Akıllı Fatura işlevini diğer cihazlara (mobil telefon, tablet vb) yükleyeceğiniz Vestel Akıllı Yaşamı uygulamasından aktif edebilirsiniz. Klimanız çalışırken tüketilen enerji ve tarifenize göre tüketimin yaklaşık karşılığı olan maliyeti uygulama üzerinden takip edip yönetebilirsiniz.

Akıllı Fatura uygulaması ile kendinize özel bir fatura tutarı belirleyip istediğiniz zaman güncelleyebilirsiniz. Enerji tüketimini ve yaklaşık karşılığı olan tutarı günlük ve aylık olarak takip edebilirsiniz.

Akıllı Fatura' yi devreye almak için;

- Uygulamada klima kurulumunu ta-mamladıktan sonra ana ekrandaki Akıllı Fatura sekmesine tıklayın.

- Açılan sayfada Devam Et butonuna tıklayın.

• Fatura limitinizi belirleyin.

- Elektrik tarifenizi seçin.

- Abone grubunu seçin.

- Akıllı faturayı aktif ettiniz. Açılan sayfada Akıllı Fatura'nın yanındaki buton yeşil renk görünecektir.

- IOS ve Android sistemleri ile uyumlu uygulamaya internet üzerinden kolayca ulaşabilirsiniz.

Mod İşlevi

Klimanızı açmak için düğmesine basın. MOD düğmesi ile klimanızın soğutma, ısıtma, fan, nem alma ve otomatik çalışma mod- ları arasında hızlica geçiş yapabilirsiniz. MOD düğmesine her bastığınızda klimanız bir sonraki moda geçer.

Soğutma İşlevi

Klimanızın bulunduğuz ortamda soğutma yapmasını istiyorsanız;

- Klimanızı açmak için sın.

üğmesine ba-

- Klimanız son seçtiğiniz modda yeniden çalışmaya başlar.

- Kumandanızın ekranında simgesi aktif hale gelene kadar MOD düğmesine basın. Soğutma modunu kumandanızdaki söğmesinden de seçebilirsiniz.

- Soğutma modunu seçtikten sonra ve düğmelerinden ortam sıcaklığını konfor ihtiyacınıza göre 18–30°C sıcaklıkları arasında ayarlayabilirsiniz.

- Düğmelere her bastığınızda sıcaklık 1°C artar ya da azalır. Soğutma modunda en düşük sıcaklık 18°C' dir.

- Soğutma modunda düğmesi ile fan hızını, ile de dikey hava akış yönünü ayarlayabilirsiniz.

- İstediğiniz anda modu değiştirebilirsiniz.

Isıtma İşlevi

Klimanızın bulunduğu ortamda ısıtma yapmasını istiyorsanız;

- Klimanızı açmak için sın.

üğmesine ba-

- Klimanız son seçtiğiniz modda yeniden çalışmaya başlar.

- Kumandanızın ekranında simgesi aktif hale gelene kadar MOD düğmesine basın. Isıtma modunu kumandanızda-

ki düğmesinden de seçebilirsiniz.

• Isıtma modunu seçtikten sonra ve düğmelerinden ortam sıcaklığını konfor ihtiyacınıza göre 16–30°C sıcaklıkları arasında ayarlayabilirsiniz.
• Düğmelere her bastığınızda sıcaklık 1°C artar ya da azalır. Isıtma modunda en yüksek sıcaklık 30°C' dir.
• Isıtma modunda dugmesi ile fan hızını, dugmesi ile de hava akış yönünü ayarlayabilirsiniz.
• İstediğiniz anda modu değiştirebilirsiniz.

Enerji Tasarruf İşlevi

düğmesi ile Tasarruf işlevi devreye alındığında modele bağlı olarak soğutma ve ısıtma modlarında enerji tüketimi %30' a varan oranlarda azalır. Soğutma modu için Tasarruf işlevi devreye alındığında kuman-danızdaki sıcaklık ayar kademesi otomatik olarak 23-30 °C arasında, ısıtma modunda ise 16-24 °C arasında gerçekleşecektir. Soğutma modu için 23 °C' den küçük, ısıtma modu için 24 °C' den büyük sıcaklık ayarları yapılamayacaktır. düğmesine bastı-ğınızda kumanda ekranında ENERJİ TASARRUFU simgesi görüntülenecektir.

• Tasarruf işlevi devreye alındıktan sonra herhangi bir mod değişimi yapılırsa Tasarruf işlevi devre dışı kalacaktır. İhtiyaç olması halinde yeniden ayarlanması gerekir.
• Tasarruf işlevi ısıtma ve soğutma modları için ayarlanabilir. İşlevi iptal etmek için düğmesine yeniden basın.
• Tasarruf işlevi devredeyken uyku işlevini de çalıştırabilirsiniz. Bu durumda Tasarruf işlevi gereği ayarlanabilir sıcaklık aralığında kısıtlamalar meydana gelecektir.
  • Uyku modu ve Tasarruf işlevi birlikte

devrede iken istediğiniz anda Uyku modunu ya da Tasarruf işlevini iptal edebilirsiniz.

UYARI: Tasarruf işlevi devredeyken klimanın kapasitesi düşebilir.

Dikey Hava Akış Yönlendirme İşlevi

düğmesi ile klimanızın iç ünitesinin üfle- diği havanın yönünü dikey olarak ayarlaya- bilirsiniz. Düğmeye her bastığınızda kanadın konumu değişecektir. Yatay kanat 5 farklı konumda ayarlanabilir. Düğmeye basmaya devam ederseniz yatay kanat kendiliğin- den aşağı ve yukarı hareket etmeye başlar. Düğmeye bir kez daha basarsanız hareketi duracaktır.

UYARI: Yatay kanada kesinlikle elle müdahale etmeyiniz.

Otomatik Mod İşlevi

Otomatik mod için coğmesine, ku-manda ekranında simgesi görünene kadar basın. Klimanız, bulunduğu ortamın sıcaklığına göre çalışma şeklini sizin yerinize otomatik olarak belirleyecektir. Klima orta-mın sıcaklığına göre ısıtma, nem alma veya soğutma yapmaya başlar. Bu modda kli-ma 24 ±2 °C ayar sıcaklığı hedefi ile çalışır. Otomatik modun çalışma şeklini belirleyen alt ve üst sıcaklık değerleri 20 ve 27°C'dir.

• Ortam sıcaklığı 20°C ve altındaysa klima ısıtma yapmaya başlar.
• Ortam sıcaklığı 20°C ile 27°C arasındaysa klima nem alma modunda çalış-maya başlar.
• Ortam sıcaklığı 27°C ve üstündeyse klima soğutma yapmaya başlar.
• Isıtma ve soğutma sırasında fan oto-matik olarak çalışır. Aynı anda turbo

mod da çalıştırılabilir fakat fan hızı değiştirilemez.

• Otomatik mod devreye alındığında iç ünite ekranında 24°C sıcaklık değeri gösterilir.
• Bu modda hedef sıcaklık değerini ısıtma ve soğutma için 2°C yükseltebilir veya düşürebilirsiniz. Sıcaklık değerini ve düğmeleri ile değiştirebilir, sıcaklık değerindeki yukarı veya aşağı yönlü değişimi kumandanızın sıcaklık göstergesi bölümündeki simgeleri ile izleyebilirsiniz.
• Sıcaklık varsayılan 24°C iken • simgesi aktiftir.
• Sıcaklığı birer derece yükselttiğinizde sırasıyla ▲(25°C) ve ▲(26°C) yukarı ok simgeleri, birer derece düşürdüğünüzde ise sırasıyla ▼(23°C) ve ▼(22°C) aşağı ok simgeleri sıcaklığı gösterir.

UYARI: Klimanızı iç ünite üzerindeki açma kapama düğmesinden çalıştırdığınızda klima otomatik modda çalışmaya başlar.

Fan İşlevi

Klima fan moduna alındığında, oda sıcaklığıĞını değiştirmeden havayı oda içinde do-laştırır.

1. Klimanızı üğmesi ile çalıştırın.
2. Kumanda ekranında simgesi görüne- ne kadar MOD düğmesine basın.
3. Klimanızın ekranında 2 saniye boyunca FAR harfleri sırayla yanacak ve ardından sembolü yukarıdan aşağıya doğru sırayla yanacaktır.

UYARI: Fan işlevi çalışırken klimanızın kompresörü çalışmaz.

UYARI: FAN harfleri, fan modunun hatir- latılması amacıyla 5 dakikada bir ekranda görünecektir.

UYARI: Fan modunda fan hızı her değiştirildiğinde iç ünite ekranında 2 saniye boyunca FAR harfleri sırayla yanacaktır.

İç Ünite Fan Hız Ayarı

Kumanda üzerindeki düğmesine basarak hava akış hızını ayarlayabilirsiniz. Fan hızı için 6 farklı hız seviyesi vardır.

Ayarlayabileceğiniz hız seviyeleri:

SESSIZ	Çok düşük
	Düşük
	Orta
	Orta-Yüksek
	Yüksek
(yanıp sönen)	Otomatik

UYARI: Uyku modunda en düşük fan hızı seçildiğinde kumanda ekranında ULTRA SESSİZ ifadesi belirecektir.

UYARI: Otomatik fan hızı Fan modunda seçilemez.

Nem Alma İşlevi

Nem alma işlevi için MOD düğmesine, ku-manda ekranında simgesi görünene kadar basın. Klimanız nem alma modunda aşırı soğutma yapmadan havadaki nem seviyesini düşürür ve ortamın ısl konforunu arttırır.

Nem alma işlemi sırasında;

• İsteğe bağlı olarak sıcaklık değiştirilebilir.
• Fan en düşük hızda döner ve değiştirilemez.
• Nem alma işlevi aktifken Turbo işlevi çalışmaz.
• Yatay kanat varsayılan konumda bekler.

Turbo İşlevi

Klimanızdan mümkün olan en kısa sürede istediğiniz sıcaklığı elde edebilmek için TURBO düğmesi ile turbo işlevini kullanabilirsiniz. Klimanız 30 dakika boyunca en yüksek hızda çalıştıktan sonra bir önceki moda dönerek çalışmaya devam eder. Turbo işlevini süre dolmadan durdurmak için üömesine bir daha basın.

Uyku İşlevi

UYKU MODU düğmesi ile uyku işlevi devreye alındığında klima uyku için en uygun konfor ve en düşük ses seviyesi ile çalışır. Uyku sırasında odanın aşırı soğuması veya ısınması önlenir. Uyku modunda iç ve dış ünite ses seviyesi düşürülür. Oda içinde kullanıcı konforu sağlanırken mahal dışındaki çevre sakinlerinin gürültü kaynaklı rahatsızlığı engellenmiş olur.

• Uyku işlevini seçtiğinizde eğer soğutma modunda iseniz klimanız ilk 1 saatin sonunda oda sıcaklığı ayar değerini 1°C, ikinci 1 saatin sonunda da 1°C daha yükseltecektir. Klimanız 6 saat daha bu sıcaklık değerinde çalıştıktan sonra uyku işlevi sona erecektir.
• Uyku işlevini seçtiğinizde eğer ısıtma modunda iseniz klimanız ilk 1 saatin sonunda oda sıcaklığı ayar değerini 2°C, ikinci 1 saatin sonunda da 2°C daha düşürecektir. Klimanız 6 saat daha bu sıcaklık değerinde çalıştıktan sonra uyku işlevi sona erecektir.
• Uyku işlevi tamamlandığında klima tamamen kapanacaktır.
• Uyku işlevi seçildikten sonra yaklaşık 3 dakika içinde klimanızın gösterge ışığı sönecektir.

• Uyku işlevi ile otomatik kapama işlevini birlikte çalıştırabilirsiniz. Klimanızı uyku moduna aldıktan sonra otomatik kapama ayarı yapabilirsiniz.

• Uyku işlevi seçildikten sonra Tasarruf işlevini devreye alabilirsiniz. Bu durumda Tasarruf işlevi gereği ayarlanabilir sıcaklık aralığında kısıtlamalar meydana gelecektir.

• Uyku ve Tasarruf işlevleri birlikte devredeyken istediğiniz anda herhangi birini iptal edebilirsiniz.

UYARI: Uyku modunda en düşük fan hızını seçtiğinizde kumandanızda ULTRA-SESSİZ gesi görüntülenecektir. Bkz. İç ünite fan hız ayarı.

UYARI: Uyku işlevi devredeyken klimanın kapasitesi düşebilir.

Hisset İşlevi

düğmesi ile oda sıcaklığının kuman- danın bulunduğu konumdaki sıcaklığa göre otomatik olarak ayarlanması sağlayabi- lirsiniz. Klimanız kumandanın bulunduğu konumdaki sıcaklığı istenen sıcaklık olarak belirler ve bu bilgiye göre çalışır. Kuman- danızı klimanız ile doğrudan iletişim kurabileceği bir yere koymanız yeterli olacaktır. Hisset modunda kumanda ile klima her 4 dakikada bir iletişim kurar. İletişim 10 dakika süreyle kesilirse klima üzerinde bulunan ortam sensörü devreye girer. İletişim yeniden sağlandığında, kumanda üzerindeki sensör devreye girecek ve işlev, siz iptal edene ka- dar çalışmaya devam edecektir.

Otomatik Kapatma İşlevi

KAPAT düğmesi klimanızın belirlediğiniz bir sürenin sonunda otomatik olarak kapan- masını sağlar. Otomatik kapatma için 5 farklı süreden birini seçebilirsiniz. Düğmeye her bastığınızda bir sonraki süre seçilir. Ku- manda gösterge ekranındaki sayaç 00.00' a geldiğinde klima kapanır.

Otomatik kapatma için seçebileceğiniz süreler 30 dakika, 1 saat, 2 saat, 3 saat ve 5 saattir.

Otomatik Başlat/Durdur İşlevi

Klimanızın istediğiniz saatlerde açılmasını ya da kapanmasını daha önceden ayrı ayrı belirleyebilirsiniz. Klimanız istediğiniz saatte kapanmadan önceki modda çalışmaya başlar ve istediğiniz saatte de kapanır.

Otomatik açma zamanını ayarlamak için klimanız kapalıyken dugmesine basın.

Kumanda gösterge ekranında istediğiniz açılış saatini ayarlamak için kumandanızın

A ve düğmelerini kullanın. İstediğiniz zaman değeri kumanda göstergesinde görünüğünde ayarlar 3 saniye içinde otomatik kaydedilir. Eğer düğmesine yeniden basar ya da ayarlanan saatten önce klimayı açarsanız ayarlar iptal olur.

12:00 Aç 18:00 Kapat

Otomatik kapama zamanını ayarlamak için klimanız açıkken düğmesine basın. Ku-manda gösterge ekranında istediğiniz ka-panış saatini ayarlamak için kumandanızın ve düğmelerini kullanın. İstediğiniz zaman değeri kumanda göstergesinde gör- ründüğünde ayarlar 3 saniye içinde otoma-tik kaydedilir. Eğer düğmesine yeniden basar ya da ayarlanan saatten önce klimayı kapatırsanız ayarlar iptal olur.

12:00 Aç 18:00 Kapat

Otomatik açma ve kapama özelliğinin doğru çalışması için kumandadaki saatin doğru ayarlanmış olması gerekmektedir.

Açma ve kapama ayarı için ayarlayabileceğiniz süreler 10' ar dakika artacak ve aza- lacaktır. İstediğiniz açma ya da kapama zamanı ekranda görünüğünde düğ- mesine basın. Belirlediğiniz zamanlar kay- dedilecektir. Açma/Kapama zamanı birbiri ile aynı ayarlanamaz.

Kumanda Işığı / Sinyal Sesi iptal İşlevi

Kumandanızın alt kısmındaki ① düğmesinin birinci işlevi kumanda ekranındaki ışığı açmak ve kapatmaktır. Düğmeye kısa süre ile her bastığınızda kumanda ekranındaki ışık açılır ya da kapanır.

Düğmenin ikinci işlevi 2 saniye süre ile basılı tuttuğunuzda iç üniteden gelen sinyal (bip) sesinin iptal edilmesidir. Sinyal sesinin yeniden duyulabilmesi için yine düğmeye 2 saniye süreyle basın.

UYARI: Kumanda ışığının kapalı olması pil kullanım sürenizi uzatır.

Reset (Sıfırlama) İşlevi

- düğmesi ile kumandanızdaki tüm kişisel ayarlarını iptal ederek klimanızı varsayılan çalışma ayarları ile çalıştırabilirsiniz.

Favori İşlevi

Favori işlevi klimanızı kullanırken tercih ettiğiniz çalışma şartlarının bulunduğu ayarların kumanda hafızasında saklanmasını sağlar. Favori işlevi istediğiniz sıcaklığı, fan hızını ve yatay kanat pozisyonunu soğutma ve ısıtma modları için ayrı ayrı hafızada saklayabilir. Tercih ettiğiniz ayarları belirledikten sonra düğmesine 3 saniye basılı tutarak yaptığınız bu ayarları kaydedebilirsiniz.

Favori işlevi devreye alındığında kumanda ekranında simgesi görüntülenir.

• Klimanızı kapatıp kumanda ile açtığınızda daha önce kaydettiğiniz ayarlarınız kullanımda olacak ve bir daha ayar yapmanıza gerek olmayacaktır.
• Favori ayarı yapıldıktan sonra isterse-niz sıcaklık, fan hızı ya da yatay kanat pozisyonunu değiştirebilirsiniz. Kaydet-tiğiniz favori ayarlarını zı estediğiniz za-man multiples ile yeniden devreye alabilirsiniz.
• Soğutma ve ısitma modları için Favori kullanımı aynıdır.
• Favori işlevinin diğer mod ve işlevler ile çalışması;
• Favori işlevi devredeyken Tasarruf veya Uyku işlevlerinden biri çalıştırılırsa Favori işlevi devre dışı kalır.
• Tasarruf ve Uyku işlevleri devredeyken tercih ettiğiniz ayarları favori ayarlarını az olarak kaydedebilirsiniz.
• Uyku işlevi devredeyken favori işlevi çalışmaz. Sadece olduğmesine uzun basarak yeni ayarlar kaydedilebilir.
• Uyku ve Favori kaydetme işlevi birlikte çalışırken, Uyku işlevinin iptali ile birlikte Favori işlevi de iptal olur.
• Kapat işlevi sona erDİğinde ya da iptal ettiğinizde Favori işlevi de sona erecektir.
• Kapat işlevi içerisinde müşterinin zaman değişikliği yapması halinde Favori işlevi devrede kalacaktır.

Otomatik Temizleme İşlevi

OTO TEMİZ düğmesi ile soğutma ve nem alma modlarında klimanızı kapattığınızda iç ünite eşanjörü üzerinde havanın yoğuşması nedeniyle biriken su kurutulur ve eşanjör temizlenir. İşlev klimanız kapandıktan sonra devreye girer ve 15 dakika boyunca fan çalışır. Kurutma işlevi ısıtma modunda çalışmaz.

UYARI: İşlev devrede iken hava çıkış ağzındaki kanadı kapatmaya çalışmayın, otomatik olarak kapanacaktır.

İç Ünite Ekran Işığı İşlevi

UYKU MODU düğmesini 2 saniye basılı tutarak iç ünite ışığını kapatabilirsiniz. Klimayı tekrar açtığınızda ekran ışığı yanacaktır. Kumandadaki herhangi bir düğmeye bastığınızda ekran otomatik olarak açılır ve kısa sürede kapanır.

Pratik ve Faydalı Bilgiler

• Odanızı aşırı soğutmayınız. Bu hem sağlığınız için iyi değildir hem de fazla enerji harcamanıza neden olur.
• Klimanız çalışırken güneş ışınlarının doğrudan içeri girmesine engel olun. Güneşlik ve perde varsa kapalı tutun yoksa temin edin.
• Klimanızın yatay ve düşey kanatlarının yönünü ayarlayarak oda sıcaklığının ve hava akımının eşit ve etkin bir şekilde dağılmasını sağlayın.
• Kafeterya, pastane, lokanta gibi büyük ve kapısı genellikle açık olan yerlerde kapılara hava perdesi kullanılması enerji tüketimini azaltacak, klimanızdan daha iyi verim almanızı ve istenilen ortam sıcaklığına daha kısa sürede ulaşılmasını sağlayacaktır.
• Filtreleri düzenli olarak temizleyiniz. Zamanla kirlenen filtreler ısıtma, soğutma, hava akışı ve nem giderme işlevlerinin verimini düşürecek ve enerji tüketimini yükseltecektir.
• Soğuk (veya sıcak) havayı mahalde tutmak için kapı ve pencereleri mümkün olduğunca kapalı tutun. Klimanızı uzun süre çalıştırmayacaksanız 2-3 saat fan modunda çalıştırın. Bu işlem klimanızdaki nemi giderir. Daha sonra klimanızı

sigortadan kapatın ve uzaktan kuman-da pillerini çıkarın.

- Klimanın dış ünitesi dışarıdaki ısıyı eme- rek içeri taşır. Eğer dışarıdaki hava si- caklığı düşerse klimanız daha az ısıtma yapmaya başlayacaktır. Bu durumda klimanızın verdiği sıcaklık yetmiyorsa ek ısıtıcı kullanın.

- Klimanız odanızı ısıtmak için sıcak havayı dolaştırır. Bu nedenle klimanızın tüm odayı ısıtması zaman alacaktır. Mümkünse klimanızın çalışmasını odayı kullanmadan bir süre önceye program layın.

- Klima ısıtma modunda çalışırken dış ortam sıcaklığının düşük ve nem oranının yüksek olması, ısıtma verimliliğinin düşmesine yol açarak dış ünite üzerinde buz oluşumuna neden olabilir. Bu durumda klimanız ısıtma işletimini durduracak ve otomatik olarak buz çözme işlemi (Defrost) devreye girecektir. Bu bir arıza değildir. Buz çözme işlemi dış ortam ve dış ünite eşanjör sıcaklıklarına bağlı olarak 5 ile 9 dakika arasında tamamlanacak ve ardından klimanız otomatik olarak yeniden ısıtma modunda çalışmaya başlayacaktır. Buz çözme işlemi klima kapatılsa da çalışmaya devam eder ve işlem bittikten sonra klima tamamen kapanır. Buz çözme işlemi devam ederken klimanızın göstergesinde dşimgesi ile gösterilir.

- Hem iç hem de dış ortam sıcaklığı yüksekken ısıtma modunu seçmişseniz dış ünite bazen durabilir. Bu durum tama-men normaldir. Hiçbir şey yapmadan klimanız yeniden çalışmana kadar bekle-yin.

- Klimanız çalışırken şebeke geriliminde aşırı düşme ya da aşırı yükselme meydana gelirse klima otomatik olarak durur ve gerilim normal seviyelere geldi-

ğinde yeniden çalışmaya başlar.

- Klimanız her zaman çalışmaya en son seçilen mod ve sıcaklık ayarları ile başlar.

- Uzun süre kullanmayacaksanız klimanızın dış ünitesini hava şartlarından koru-yacak şekilde örtebilirsiniz.

Temizlik ve Bakım

DİKKAT: Kullanım sıklığına ve ortam koşullarına bağlı olarak iç ve dış ünitelere yılda en az bir kez yetkili servisler tarafından kapsamli bakım yapılmadır.

UYARI: Temizleme işlemlerine başlamadan önce mutlaka klimanızı kapatın ve gelen elektriği sigortadan kesin.

- Klimanızın kullanım sıklığına ve ortam koşullarına bağlı olarak verimli ve temiz çalışması için filtrelerini belirli aralıklarla temizlemeniz gerekmektedir. Toz filtreleri yaklaşık olarak haftada bir kez temizlenmeli, diğer filtreler yaklaşık 3 ayda bir değiştirilmelidir.

- Filtreler ürünün modeline göre değişiklik gösterebilir.

- Filtreler yedek parça olarak yetkili servislerden temin edilebilir.

- Yetkili servisin yapacağı bakım ve filtrelerin ücreti tüketiciye aittir.

Filtre Temizliği (Toz Filtreleri)

Toz filtrelerinizi oklarla belirtilen tutamakları hafifçe yukarı doğru iterek çıkarın.

Toz filtrelerinizi, emiş gücü çok yüksek olmayacak ve filtreye zarar vermeyecek şekilde

bir elektrik süpürgesi ile temizleyin veya tüy bırakmayan bir bez kullanarak yıkayın, ardından gölgede kurutun.

Temizleme işlemi bittikten sonra toz filtrelerini üst kısımlarından tekrar iç ünitedeki yuvalarına yerleştirin ve alt kısımları yerine oturana kadar bastırın.

Diğer Filtrelerin Değişimi

UYARI : Ürününüzdeki toz filtresi dışındaki filtreler yıkanmamalı, değişim periyodu gel- diğinde yenileriyle değiştirilmelidir.

Filtreyi oklarla belirtilen yuvalarından çıkarıp sağa veya sola doğru çekerek çıkarıp benzer şekilde yuvalarına yerleştirebilirsiniz.

• Ön paneli hafif ıslak deterjanlı bir bez ile silin. Benzin, tiner vb parlayıcı kimyasalları kesinlikle kullanmayın.
• Yetkili servisinize yaptıracağınız yıllık bakım klimanızı daha uzun süreli ve verimli kullanmanızı sağlayacaktır.

DİKKAT: Klimanızı kesinlikle filtresiz çalıştırmayın. Filtreleriniz kullanılmaz durumda ise yetkili servisten yenilerini alınız.

Çalıştırma Önerileri

- Hem iç hem de dış ortam sıcaklıkları yüksekse ve klimanız ısıtma modunda çalışıyorsa dış ünite fanı ve kompresör bir süre durabilir. Bu tamamen normaldir. Klima yeniden çalışmana kadar bekleyiniz.

• Klimanız çalışırken şebeke geriliminde aşırı düşme ya da yükselme meydana gelirse klima durur (ekranda HL kodlu voltaj koruma simgesi görülebilir) ve gerilim normale döndüğünde yeniden çalışmaya başlar.
• Enerji kesintisinin ardından enerji yeni- den geldiğinde klima kendiliğinden kal- diği yerden çalışmaya devam eder.

Cihazın Çevreye Uygun Bir Şekilde Atılması

Ürünün üzerinde veya bilgi etiketinde yer alan bu işaret, bu klimanın kullanım ömrünün sonunda diğer evsel atıklarla birlikte atılmaması gerektiği ni belirtmektedir.

Kontrol edilmeyen atık im-

hasının çevreye ve insan sağlığına olası zararlarını önlemek için lütfen bu klimayı diğer atık türlerinden ayırın ve malzeme kaynaklarının sürdürülebilir yeniden kullanımını desteklemek için sorumlu bir şekilde yeniden dönüşüme kazandırılmasını sağlayın. Bu klimayı çevre sel olarak güvenli geri dönüştürme için ne reye ve nasıl götüreceğiniz konusunda bilgi almak üzere ürünü satın aldığınız bayi ve yerel kuruluşlarla iletişim kurun. Bu ürün, geri dönüşüm için diğer ticari atıklarla karıştırıl mamalıdır.

Pili bertaraf etmek istiyorsanız lütfen uygun geri dönüşüm için toplama sistemlerini veya tesislerini kullanınız. Bu sayede çevre ve insan sağlığında meydana gelebilecek potansiyel zararların engellenmesine katkıda bulunmuş olursunuz.

DİKKAT: Pilin kurşun içermesi durumunda, piller için “tekerlekli konteyner şekli” altında “Pb” (kurşun) işareti yer alır.

Ambalaj Bilgisi

Klimayı kendiniz sökmeyin. Sistemin sökülmesi ve soğutucu gaz, yağ veya diğer parçalarla ilgili işlemler Yetkili Servis tarafından ilgili yerel yönetmeliklere göre yapılmalıdır.

Ürünün ambalajı, geri dönüştürülebilir malzemelerden üretilmiştir. Ambalaj atığını evsel veya diğer atıklarla birlikte atmayın, yerel yönetimin belirttiği ambalaj toplama noktalarına atın.

Enerji Tasarrufu İçin Öneriler

Klimanızı konforlu ve daha verimli kullan-manız için aşağıdaki kileri yapabilirsiniz:

• Klimanızın kapasitesinin kullanmak istediğiniz mekana uygun olduğundan emin olun. Soğutma kapasitesi mekanın ihtiyacıından daha küçük bir klima verimli soğutma sağlamayacağını kompresörü sürekli devrede tutmak zorunda kalacak ve enerji tüketimi artacaktır.
• Soğutma kapasitesi mekanın ihtiyacından daha büyük bir klima ise ortamı çok çabuk soğutacak ve kompresörü sık sık açıp kapatacaktır. Bu durum da klimanızın enerji tüketimini arttıracaktır. Klimanızın bulunduğu ortam aşırı soğuyacak ve rahatsızlık yaratacaktır. Ayrıca daha yüksek kapasiteli klimalar daha fazla ses seviyesine sahip olduğu için daha küçük mekandaki yoğun ses de rahatsızlık yaratacaktır.

- Klima kullandığınız mekanın ısı yalıtımı konforunuzu arttıracak ve enerji tüketiminizi düşürecektir. Bu nedenle odanın ısı kayıp ve kazanç noktalarının iyi yalıtilması önemlidir.

- Klimanız soğutma modundayken güneş ışınlarının doğrudan içeri girdiği saatlerde güneşlik, perde veya panjurların

kapalı olması klimanızın enerji tüketimini düşürecektir.

- Diş ünite üzerinde hava akışını engellememek şartıyla kullanılacak gölgelik, tente vb malzemeler enerji sarfiyatınızın artmasını engeller.

- Klimanızın kurulumu sırasında iç ve dış ünitelerin yerleşim kurallarına uyulması önemlidir. Özellikle iç ve dış ünitelerin hava giriş çıkış noktalarının önünde hava akışını engelleyecek etkenlerin olmaması gerekmektedir.

- Soğutma modunda klimanızın ihtiyaç duyduğunuz sıcaklık değerinden daha düşük değerlere ayarlanması enerji tüketiminizi arttırırken konfor etkisini azaltacaktır. Klimanızı sürekli en düşük ayar sıcaklığı yerine ihtiyacınıza göre daha yüksek sıcaklık değerlerinde kullanabilirsiniz.

- Klimanızın toz filtrelerinin temizliğini düzenli aralıklarla yapınız. Filtrelerin tıkanması hava akışını engelleyeceğinden, klimadan beklediğiniz performansı almanızı engelleyecektir. Bu durum klimanızı zorlayacağı için enerji tüketiminin de artmasına neden olacaktır.

- Klimanızda programlama özelliğini kul- lanarak enerji tüketimini düşürebilirsiniz. Mekanı kullanmadığınız zamanlarda kli- manızın kapanmasını ve kullanacağınız zamanlarda açılmasını sağlayabilirsiniz.

- Klima iç ve dış ünitelerinde yer alan ısı değişim elemanlarının temizliği çok önemlidir. Isı değişim elemanlarının kirlenmesi, tıkanması klimanızın istediğiniz soğutma/ısıtmayı geçkeleştirmek için daha çok çalışmasına ve enerji tüketiminin artmasına neden olur. Bu nedenle klimanıza yılda en az bir kez bakım yap- tırmanızı öneririz.

- Yıllık bakım garanti kapsamı dışındadır.

- Hava yönlendirme kanatlarını mekan

içerisinde bulunan kişileri rahatsız et-meyecek şekilde ayarlamanızı öneririz.

• Klimanızın çalışma ayarları gerçekten ihtiyaç duyulmadığı sürece değiştiril-memelidir.
• Klimanızı kullanırken soğutma için 24-28°C arasında, ısıtma için 25-28°C arasında ayarlamanız enerji tasarrufu açısından daha uygundur. İhtiyaç duyulmadığı sürece değiştirilmemelidir.

Müşterinin Seçimlik Hakları

Müşteri; malın 6502 sayılı Tüketicinin Korunması Hakkında Kanun hükümleri uyarınca ayıplı olduğunu anlaşılması durumunda ayıp daha sonra ortaya çıkmış olsa bile, malın müşteriye teslim tarihinden itibaren iki yıllık zaman aşımı süresi içinde;

1. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
2. Satılanı alikoyup ayıp oranında satış bedelinden indirim isteme, seçimlik haklarından birini Satıcıya karşı;
3. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
4. İmkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini ise satıcıya, üretici veya ithalatçıya karşı kullanılabilir.

Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması halinde tüketici sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir.

Müşteri şikayet ve itirazları konusundaki başvurularını Tüketici Mahkemelerine ve Tüketici Hakem Heyetlerine yapabilir.

Sorun Giderme

Klimanızda normal olmayan bir durum tespit ettiğinizde aşağıdaki açıklamalar doğrultusunda sorunu çözmeye çalışabilirsiniz. Klimanız hala normal çalışmasına devam etmiyorsa İletişim Merkezi veya en yakın Yetkili Servis ile irtibata geçiniz. Yetkili servis listesine ve iletişim bilgilerine web sitesinden ulaşabilirsiniz. Tüm yetkili servis bilgileri Bakanlık tarafından oluşturulan Servis Bilgi Sisteminde yer almaktadır.

SORUN SEBEBİ ÇÖZÜM
Klima Çalışmıyor.	Elektrik kesintisi. Elektriklerin	gelmesini bekleyin.
	Açma / kapama düğmesi açık değil.	Klimayı açın.
	Sigorta arızalı. Sigortanın değiştirilmesini sağlayın.
	Kumandanın pili bitmiş. Pili değiştirin.
	Çalışmanın başlaması için belirlenen zamana ulaşılamamış.	Bekleyin veya ayarlamayı iptal edin.
	Kumanda algılamıyor. Pili değiştirin.
	Klimaya çok yakın ışık kaynağı.	Klimaya yakın bazı ışık kaynakları manyetik bir etki yaratarak kumandanın çalışmasına engel olabilir. Işık kaynağını devre dışı bırakarak kumandayı yeniden kullanmayı deneyin. Sorun gideriliyorsa ışık kaynağını değiştirmeniz yararınıza olacaktır.
Klima hava üflüyor ama soğutma ve ısıtma performansı kötü.	Sıcaklık ayarlamasında hata var.	Uygun bir sıcaklık ayarlayın. Uygulama yöntemlerine bakın.
	Hava filtresi toz ile tıkanmış.	Toz filtrelerini temizleyin.
	Klimanın hava girişi veya çıkışı tıkanmış.	Tıkanmaya neden olan malzemeleri temizleyin.
	Kapılar veya pencereler açık.	Pencere ve kapıları kapatın.
Isıtma işlemi sürerken hava akımı hemen başlamıyor.	Isıtma için yeterli dereceye ulaşılamadı.	Eğer hava akımı sıcaklık derecesi yükselmeden başlarsa istenmeyen bir soğutma etkisi görülecektir. Bunu önlemek için hava akımı sıcaklık yeterli dereceye ulaştıktan sonra başlayacaktır. Bu klimanın yanlış çalışmasından kaynaklanmaz ve bir arıza değildir.
Klima hava üflüyor ama soğutma yapmıyor.	Klimanın hava girişi veya çıkışı tıkanmış.	Tıkanmaya neden olan malzemeleri temizleyin ve klimayı yeniden çalıştırın.
	Kompresör koruması (3dk). Bekleyin.
	Sıcaklık ayarlaması hatalı. Uygun bir sıcaklık ayarlayın.
İç UNITEDEN TİK sesi geliyor.	Sıcaklık değişimi.	Sıcaklık değişiklikleri plastik malzemelerde genişleme ve büzülmelere neden olur. Bu klimanın yanlış çalışmasında kaynaklanmaz ve bir arıza değildir.
Su akışına benzer ses	Soğutucu devrede dolaşan gaz	Soğutucu akışkanın hareketi ve hal değişiminden kaynaklı olan bu durum bir arıza değildir.
Basınlı hava tahliyesine benzer bir ses	Buz çözme (Defrost)	Buz çözme işleminin başlangıç ve bitiminde soğutucu gazın yön değiştirmesinden kaynaklı olan bu durum bir arıza değildir.

Hata ve Koruma Mesajları

Klimanızda oluşan arızaları göstermek ya da oluşabilecek arızalardan korumak için klimanın ön yüzündeki göstergede özelleştirilmiş hata kodları görüntülenmektedir. Hata kodları her koda özel olarak önce belli sayıda yanıp sönerek ardından 35-40 saniye süreyle sabit görüntülenmektedir. Hata mesajları sorun giderilinceye kadar görüntülenmeye devam etmektedir. Görüntülenen mesajlara göre aşağıdaki işlemleri yapın.

Hata Mesajları

Hata mesajları sırayla önce ER simgesi sonra da hatanın kendine özel kodu (01, 02, ..., 20, vb) görüntülenerek belirtilir. Bu durumda klimaya herhangi bir şey yapmayın ve Yetkili Servis ile iletişime geçin. ERII ve ERI3 hata mesajları değildir. Bu mesajlarla karşılaştığınızda aşağıdaki koruma mesajları kısmındaki adımları uygulayın.

Koruma Mesajları

dF	Dış ünitede oluşan buzlanma çözülüyor. Buz çözme işlemi tamamlandıktan sonra klimanız yeniden ısıtma modunda çalışmaya devam edecektir, bu mod devredeyken ürün kapatılmamalıdır.
RE	Elektrik tesisatınızda ark kontrolü yaptırın, sorun devam ederse servis çağırın. Çok sık tekrarlanan bir durum ise yetkili servis ile iletişime geçin.
Sr	Klimanız belirli arıza durumlarında konforunuzun bozulmaması için arızaya rağmen çalışmaya devam eder. Bu durumda klimanızı kapatmanıza gerek yoktur. En kısa sürede yetkili servis ile iletişime geçmişeniz gerekmektedir
HL	Elektrik geriliminde dalgalanma var, gerilimin düzelmesini bekleyin.
ERIIERI3ERI4	ER-13 ve ER-II koduyla iç ünite göstergesinde beliren mesajlar kompresöre ge-reğinden fazla akımın gelip ürüne zarar verici noktalara ulaşmamasını sağla-ma amacıyla gerçekleşen bir koruma mesajıdır. Ürün bu korumalara girdikten kısa bir süre sonra kapanır. Kumandadan tekrar çalıştırılması durumunda so-ğutma ya da ısıtma işlevi yeniden başlayacaktır.

UYARI: Bu talimatları uygulamanıza rağmen sorun devam ediyorsa, klimayı kendiniz

tamir etmeye çalışmayın. İletişim Merkezi veya en yakın Yetkili Servis ile irtibata geçin.

Ürün Bilgi Fisleri

*Soğutucu akışkan sızıntısı iklim değişikliğine neden olur. Düşük GWP' li soğutucu akışkanlar atmosfere salınmaları durumunda daha düşük küresel ısınmaya, yüksek GWP'li soğutucu akışkanlar ise daha yüksek küresel ısınmaya neden olurlar. Bu cihazda 675 mertebesinde küresel ısınma potansiyeline (GWP) sahip R32 soğutucusu kullanılmıştır. Bu, atmosfere salınan her 1 kg R32 gazının, 100 yıllık zaman periyodu boyunca küresel ısınmaya katkısının 1 kg karbondioksite kıyasla 675 kat daha fazla olacağını göstermektedir. Cihazınızın soğutma devresine kesinlikle kendiniz müdahale etmeyiniz ve yetkili servislerimize başvurunuz. *Yıllık elektrik tüketimi standart test koşullarına göre belirlenmiştir. Gerçek tüketim, cihazın kullanım şekline ve kullanıldığı yere bağlıdır.

BUZZ INVERTER A++ WIFI 094 124 184 244
Soğutma Modu		birim
Tasarım yükü (Pdesignc) kW 2,5 3,4 5,3		6,7
SEER (Sezonluk enerji verimlilik oranı) -		6,6 6,6 6,5 6,1
Enerji Verimlilik Sınıfı		-	A++	A++	A++	A++
Yıllık Elektrik Tüketimi		kWh/yıl	133	180	285	387
Isıtma modu : Ortalama iklim (Tdesignh = -10°C)
Tasarım yükü (Pdesignh)		kW 2,0	2,3 4,0 4,5
SCOP (Sezonluk enerji verimlilik oranı)		- 4,0 4,0 4,0 4,0
Enerji Verimlilik Sınıfı		-	A+	A+	A+	A+
İlave ısıtıcı gücü(-10°C dış ortam sıcaklığında)		kW	0,0	0,0	0,0	0,0
Beyan edilen kapasite(-10°C dış ortam sıcaklığında)		-	-	-	-	-
Yıllık elektrik tüketimi		kWh/yıl	700	805	1400	1575
Diğer detaylar
Ses gücü seviyesi(İŞ ünite/dış ünite)	LWA	dB(A)	52/62	52/63	55/65	59/68
Soğutucu akışkan		-	R32	R32	R32	R32
Küresel ısınma potansiyeli	GWP	kgCO2 eşd.	675	675	675	675
Uyumlu standart		EN14511:2018
Hesap yöntemleri - Ölçüm standartları		EN 14825
İşlev
Soğutma		E
Isıtma		E
Isıtma sezonu
Ortalama		E
Daha sıcak		H
Daha soğuk		H
Kapasite kontrol
Sabit		H
Kademeli		H
Değişken		E

AB UYGUNLUK BEYANI

Bu uygunluk beyanı, imalatçının kendi sorumluluğu altında düzenlenmiştir.

İmalatçı ve Onun Yetkili Temsilcisi:

VESTEL BEYAZ EŞYA SAN. VE TİC. A.Ş.

Adres:

Organize Sanayi Bölgesi 3. Kısım 45030

Manisa/ Türkiye

Beyanın Nesnesi:

Ürün Tipi : Inverter Klima

Marka Adi : VESTEL

Model : BUZZ INVERTER 094 A++ WIFI

BUZZ INVERTER 124 A++ WIFI

BUZZ INVERTER 184 A++ WIFI

BUZZ INVERTER 244 A++ WIFI

Yukarıda tanımlanan beyan nesnesi, ilgili topluluk uyum mevzuatlarına uygundur.

Beyan konusu ekipmanın uygun olduğu AB mevzuatı:

• 2014/53/EU – Radyo Ekipman Direktifi (RED)

Sağlık & Güvenlik (Art. 3(1)(a)):

IEC 60335-2-40:2018 in conjunction with IEC 60335-1:2010, AMD1:2013, AMD2:2016

EN 62233:2008

EMC (Elektromanyetik Uyumluluk) (Art. 3(1)(b)) & Spektrum (Art. 3(2)):

EN 55014-1:2021

EN 61000-4-2:2009

EN 55014-2:2021

EN 61000-4-3:2006+A1:2008+A2:2010

EN 61000-3-2:2019+A1:2021

EN 61000-4-4:2012

EN 61000-3-3:2013+A1:2019+A2:2021

EN 61000-4-5:2014+A1:2017

EN 61000-4-6:2014

EN 61000-4-11:2020

EN 301 489-17 V3.2.4

EN 301 489-1 V2.2.3

• 2011/65/EU – RoHS Direktifi

• 2010/30/EU - Enerji Etiketlemesi Direktifi

• 2009/125/EC - ErP Direktifi

Uygulanabilir olduğu durumlarda; yazılım da dahil olmak üzere telsiz ekipmanının amaçlandığı şekilde kullanılmasına izin veren ve AB uygunluk beyanı tarafından kapsanan aksesuarlar ve bileşenlerin bir tanımını da içerir.

Yazılım bilgisi:

Donanım bilgisi:

HM07 v1.9.30

Vestel Elektronik

HM07 Kablosuz LAN Modülü

2.4Ghz

Ek bilgiler:

Bu ürün, insanların ve evcil hayvanların sağlığına ve güvenliğine veya mülke, doğru kurulduğu, bakımı yapıldığı ve yapılış amacına uygun kullanıldığı takdirde zarar vermeyecek şekilde tasarlanmıştır.

Düzenleme Yeri ve Tarihi

VESTEL BEYAZ EŞYA SAN. VE TİC. A.Ş.

Organize Sanayi Bölgesi 3.Kısım Manisa/

TÜRKİYE

02.01.2023

Yetkili Adı, Unvanı

VEDAT BİLİR

AR-GE MÜDÜRÜ

GARANTI BELGESI

MALIN		SATICI FİRMANIN		ALICININ
Cinsi KLİMA		Unvanı		Adı, Soyadı
Markası VESTEL		Adresi		Adresi
Modeli
Seri No		Tel-Faks		Tel
		E-posta
		Fatura Tarihi
Teslim Tarihi ve Yeri		Fatura No		Vestel Şirketler Grubuİcra Kurulu BaşkanıERGÜN GÜLER
Azami Tamir Süresi 20 İşgünü		Kaşe ve İmza
Garanti Süresi 2 Yıl
ÜRETİCİ FİRMA: Vestel Beyaz Eşya San. ve Tic. A.Ş. Manisa ŞubesiManisa OSB III. Kısım Keçiliköyosb Mah.Mustafa Kemal Bulv. No: 10Yunusemre/Manisa - TürkiyeTel: 0850 222 4 123Web: www.vestel.com.tr/destekE-posta: [e-mail]: 0850 222 4 123		TÜRKİYE GENEL DAĞITICISI: Vestel Ticaret A.Ş.Levent 199 Büyükdere Cad. No: 199 34394Şişli/Istanbul - TürkiyeTel: 0850 222 4 123Web: www.vestel.com.tr/destekE-posta: [e-mail]: 0850 222 4 123

MUSTERI.NIN SEGIMLIK HAKLARI

Müşşerı: malı 6502 sayılı Tüketden Konumasi Hakkıda Kaun hukümler yurancı ağılı olugünun anıslıması durumunda, ayıp doha sonro ortava çırgıms olsa bile, malı neutrasy teşliim tartihinden hibdaren ikı ylik zomansgini suresi izginde;

1. Sadiolani ger varmeye hazir odlugunu bildirek sizleşmeden dünme,

2. Sadiolani aldkuyup ovip oranıda sotis bedelinden indirm

3. Asin bir masrat şerketimedigil toklride, butun masrati on solicya dit olmok izure satholin ucriszi onanlimasini isteme, disimati, spärmin kalamus, simi mura, da

4. Imkan varsa, satılcun ápıpsiz birli isedegürsimisiin isteme, seçimlik haklgalıdan birini ise Satıca, ureti veya İhtalatıya korsi kullarılıbilirik.

Ucrstez izonam yveo madin ayıpsiz misiı ile değişlimselni sotici Iqin oranzisz guğluklen berabennde geltrecek olmasi holside turketi, szelşmeden domne yvea qirp aranıda bedelen indirm haklandan birli kullanoblir.

Mysten:薩伐ت ve itration konsumdak bayvulunni Tuketid Mahkemelerine ve Tuketid Hakem Heytterine Yopodrin.

Vestel jün kışsel verilerizin korumak şenikdir. Reshri internet sitemizde vonlagümiş Azyântıma Metn (Htips://w.v.wet. vestel. com tr./content/i/isiyleveli/keislepenesi) ile du surgete sizerden topágiomiş kışsel venire iškin detaly bilgire uklabsibirsihi ziniz.

GARANTI YUKUMLUŁCU - MUSTERINI DIKKAAT ETMESI GERKEH HUSUSTAR

1. Garanti Belgesi uzernde mamlun onifol sen numarisanda talmitat yapıldığı hollerde garanti geçerizdir.
2. Garanti yukumluğJunun[Xergef olublimesi IGN, VESTEL yeteli personilenen ya da yeteli servisirenden baska mudohole etnemesi[Xergemektedir.
3. Anzoli chizanin tamir Yentil (Chizanin kullanidigi yer yeva seriş olatalyesi) ve Şekini yeteli servis belifer.
4. Aşıgıda Gotlikanon koşüllarido anzali dihaz garanti kapsamino girmeye:

a) Chirazo Boglanon dos donanimod (regulator, kestinitiz meg kavyagiv b), kayaklanon arıza (b) Anormal voltaj dyskugiy veya fotoliğindan, hatal elektrik tesztandan, chiyan etelketide belüttenden fortali bir şebeke gerilmine boglancımsiya olusjon arızlar, boglancımsiya olusjon arızlar.

(4) Maki teslimiden sonrak nakiller ve yerjesime sonu (duyme, qun sarlama, darbe vs.) olugabileck orzolor. (d) Chazun kullanim hatalandan meyanda gelen dies ve ig yuzylerdek bazulma, qizlime, kirmalar varorzol. (e) Dogo olaylarin (yildim, sel. su baskini, depem. yanqin vs.) yol agacaj anzalar.

1. Caranti Belgesi in termemuli etinlerek tuketive vermline sorumlulugi tulcikicini malı satri aladi yeteli solici. acente yao da temsilickiye afitri. Caranti Belgesi. satri aldiun mola ilisşki futuranin tarihi ve sayisi ile seri numorosni işermek zorndador.

GARANTI SARITARI

1. Garanti sturesi moliin teslim torkinden itibaran basilar ve
2. Moliin butun parçalan dohli olmak uzere tanami hırmamiz garanti si kapsminadar. 2.

tomirde gegen surge garnati suresine elektr. Moll tomir suresi en fortalo 20 gundur. Bu surge ligasi argzain durumunda, moll saticis, boyl, centosis, temsilicligi. thalotgas vega utelcistinden bristine bldrin tarmithen iteloran basilar. Moll oranzin, 10 is gyu yinde

1. Molin garant sunsi izinde, gerek malzeme ve işglik, yen montoj holatirandon doloy anzalamas halinde, işlik masorı, dezighirten porso bedeli yo do bəşko hərhang bil masorı, değishtiren porso bedeli yo do bəşko hərhang bil masorı, değishtiren porso bedeli yo do bəşko hərhang bil masorı, değishtiren porso bedeli yo do bəşko hərhang bil masorı, değishtiren porso bedeli yo do bəşko hərhang bil masorı, değishtren porso bedeli yo do bəşko hərhang bil masorı, değishtren porso bedeli yo do bəşko hərhang bil masorı, değishtren porso bedeli yo do bəşko hərhang bil masorı, değishtren porso bedeli yo do bəşko hərhang bil masorı, değishtret perso bedeli yo do bəşko hərhang bil masorı, değishtret perso bedeli yo do bəşko hərhang bil masorı, değishtret perso bedeli yo do bəşko hərhang bil masorı, değishtret perso bedeli yo do bəşko hərhang bil masorı, değishtretperso bedeli yo do bəşko hərhang bil masorı, değishtretperso bedeli yo do bəşko hərhang bil masorı, değishtretperso bedeli yo do bəşko hərhang bil masorı, değishtretperso bedeli yo do bəşko hərhang bil masorı, değishtret perso bedeli yo do bəşko hərhang bil masorı, değishtretperso bedeli yo do bəşko hərhang bil masorı, değishtretperso bedeli yo do bəşko hərhang bil masorı, değishtret perso bedeli yo do bəşko hərhang bil masorı, değishtret perso bedeli yo do bəşko hərhang bil masorı, değishtretperso bedeli yo do bəşko hərhang bil masorı, değishtret perso bedeli yo do bəşko hərhang bil masorı, değishtretperso bedeli yo do bəşko hərhang bil masorı, değishtret perso bedeli yo do bəşko hərhang bil masorı, değishtret perso bedeli yo do bəşko hərhang bil masorı, değishtret perso bedeli yo do bəşko hərhang bil masorı, değishtret Perso bedeli y/o

(c) Tamarinin muhmukun olmadiğinin, yetekli serv (b) Tamarin için gereken azomlı şurzenin oşiliması.

derelmesi, durumlondos: tekiti molin bedel lodesii, yip organida bedel indimini vya molin oryzsi misi le dugilimsieli soloridon talap edelir. Sato, tekitiun talabil reddemze. Bu tobiin yerine getilmemesi durumlunda satoic. Ureti ve italoty mutesilesen sorumludur.

(五) 2017年

1. Mulin kilumano kluovuzenda yer olun hususlora aykin kulunlimosindan kayakcloran orizolar gurangli kapsamı preschoolı. Şozetimi Genel Mudutugine na bagvuralabilir. Gümruk ve Ticaret Bakarılağı Trekeşinin Kormuması ve Pembişilisi. Şozetimi belgesi ile ilgili olarok qiakalicesek sorunlar İşinı 1. Z. Qoranti belgesi ile ilgili olarok qiakalicesek sorunlar İşinı 1.

SIZIN İÇİN BURADAYIZ!

Ürününüzü iyi günlerde kullanmanızı diliyoruz.

Bize dilediğiniz zaman aşağıdaki iletişim kanallarımızdan ulaşabilirsiniz.

Aradığınız pek çok cevabı destekmerkezi.vestel.com.tr internet sitemizde bulabilirsiniz.

Sorunlarla ilgili çözüm ve bilgilendirici içeriklere ulaşabilir, yetkili servis kaydı açabilir, kaydınızı takip edebilir ve ürününüze ait güncel bilgilere, teknik belgelere ve yazılımlara erişebilirsiniz.

SORULARINIZ VE ÖNERİLERİNİZ İÇİN BİZE ULAŞABİLİRSİNİZ.

0850 222 4 123

vestel.com.tr

[e-mail]

Vestel Destek Merkezi

Zorlu Holding kuruluşudur.

VESTEL

0850 222 4 123

www.vestel.com.tr

WhatsApp

0850 222 4 123

Cihazınızın T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'nce tespit ve ilan edilen kullanım ömrü (cihazın fonksiyonlarını yerine getirebilmesi için gerekli yedek parça bulundurma süresi) 10 yıldır.

Geri dönüştürülebilir kağıt kullanarak doğaya katkımızı sürdürüyoruz.

Zorlu Holding kuruluşudur.

ÜRETİCİ FİRMA:

Vestel Beyaz Eşya San. ve Tic. A.Ş. Manisa Şubesi Manisa OSB III. Kısım Keçiliköyosb Mah.

Mustafa Kemal Bulv. No: 10

Yunusemre/Manisa - Türkiye

Tel: [phone]

Web: www.vestel.com.tr/destek

E-posta: [e-mail]

WhatsApp: [phone]
