KULLANIM KILAVUZU PLAZMA INVERTER 24 VESTEL

Öncelikle doğa ve teknoloji dostu bir VESTEL ürününü tercih etti- ğiniz için sizi kutlarız.

Beklentilerinizin üzerinde ürün sunmayı amaç edinen VESTEL, modern tesislerinde özenle üretilen, titiz kalite kontrollerinden geçirilen PLAZMA INVERTER 9/12/18/24 DUVAR TİPİ SPLİT KLİMA' yı kullanımınıza sunmaktadır. Bu kullanım kılavuzu size cihazınızın kullanımında yol gösterecektir. Cihazınızın en ileri teknolojik çözümler içeriğini ve kullanımının son derece kolay olduğunu göreceksiniz.

Cihazınız, gerekli olan özeni ve bakımı sağladığınız takdirde size uzun yıllar hizmet edecektir.

Cihazınızı kullanırken keyif almanızı diliyoruz.

Bu ürün, çevreye saygılı VESTEL BEYAZ EŞYA A.Ş. tesislerinde doğaya zarar vermeden üretilmiştir.

Güvenlik İle İlgili Önemli Bilgiler

Bu kullanım kılavuzu, cihazınızın ilk kullanımı, güvenliği, kullanım amaçları ve cihazınızın temizliği ve bakımı ile ilgili önemli bilgiler içermektedir.

Bu kullanım kılavuzunu her zaman cihazınızla birlikte muhafaza edin. Ürünü bir başkasına devrettiğinizde kılavuzu da birlikte verin.

Kullanım kılavuzunu cihazınızı kullanmadan önce, yanık, elektrik çarpması, yangın veya yaralanma riskini azaltmak için dikkatlice okuyun ve cihazınızın çalıştırılması, sorun giderilmesi ve temizliğiyle ilgili talimatlara uyun.

Klimanın montaj işlemi Vestel Yetkili Servisi tarafından yapılmalıdır. Klimanın topraklaması yapılmalıdır.

UYARI: Ölüm veya ağır yaralanma riskini belirtir.

DİKKAT: Yaralanma veya mal hasarı riskini belirtir.

İçindekiler

Güvenlik Uyarıları......5

Cihazın Kurulumu ile İlgili Güvenlik Bilgileri......5

Cihazın Kullanımı ile İlgili Güvenlik Bilgileri......6

Temizlik ve Bakım Yaparken Dikkat Edilmesi Gereken Güvenlik

Bilgileri....10

Taşıma ve Nakliye Sırasında Dikkat Edilmesi Gereken Güvenlik

Bilgileri....10

Kurulum 11

Montaj Konumunun Seçilmesi 11

İç Ünite....11

Diş Ünite....11

Soğutma Çevrimi....12

Isitma Çevrimi 12

İç ve Dış Ünite Elektrik Bağlantıları.... 14

Piller....15

Sorumluluk Sınırlaması......15

Teknik Değerler 16

PLAZMA INVERTER 9 A++ Teknik Değerler....17

PLAZMA INVERTER 12 A++ Teknik Değerler ...... 18

PLAZMA INVERTER 18 A++ Teknik Değerler ...... 19

PLAZMA INVERTER 24 A++ Teknik Değerler......20

Genel Görünüm....21

İç Ünite....21

İç Ünite Gösterge 21

Diş Ünite....21

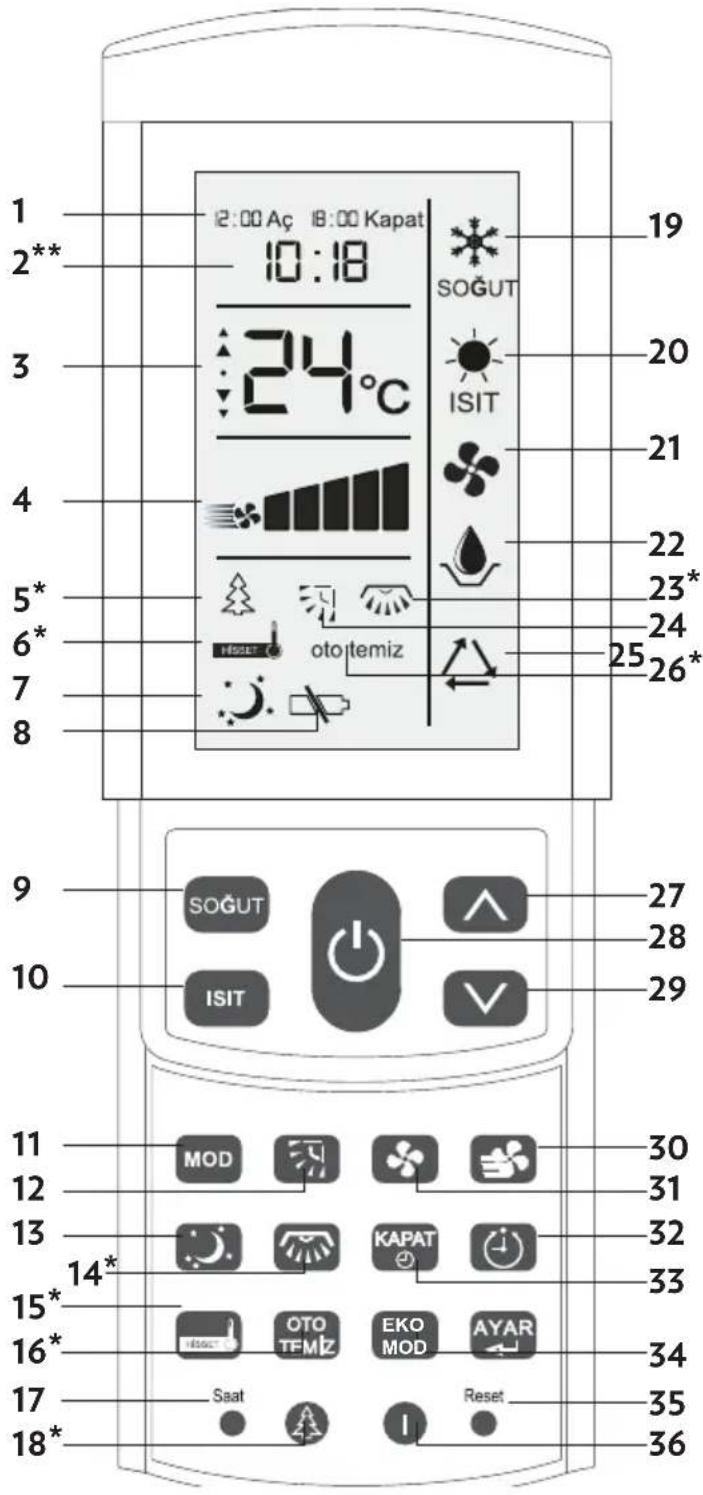

Uzaktan Kumanda 22

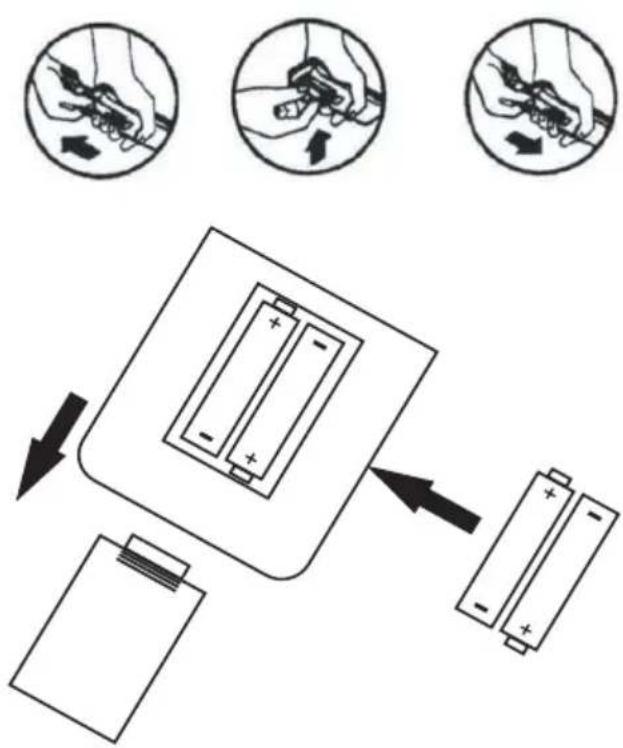

Uzaktan Kumanda Pillerinin Takılması ve Değiştirilmesi......23

Kumanda Saatinin Ayarlanması....23

Uzaktan Kumandanın Kullanılması Sırasında Dikkat Edilmesi

Gereken Noktalar 24

Klimanızın Uzaktan Kumanda Olmadan Çalıştırılması......24

Kullanımı 25

İlk Çalıştırma ve Hızlı Kullanım......25

Çalışma Sıcaklık Aralıkları 25

Klimanızın İşlevleri....26

İşlevlerin çalıştırılması....27

Soğutma İşlevi 27

Isitma İşlevi....27

Mod İşlevi....27

Eco İşlevi 28

Yatay Kanat İşlevi 28

Otomatik Mod....28

Turbo İşlevi....28

Uyku Modu İşlevi....29

Düşey Kanat İşlevi(*)....29

Otomatik Kapatma İşlevi 30

Otomatik açma kapatma işlevi....30

Hisset İşlevi(*) 30

İç Ünite Eşanjör Kurutma ve Temizleme İşlevi(*)......31

Iyonizer İşlevi (*) 31

Kumanda Işığı 31

Reset İşlevi 31

Pratik ve Faydalı Bilgiler 31

Temizlik ve Bakım 32

Çalıştırma Önerileri 33

Sorun Giderme 34

Hata ve Koruma Mesajları 35

Hata Mesajlari 35

Koruma mesajları 35

Ürün Bilgi Fışı PLAZMA INVERTER 9 A++ 36

Ürün Bilgi Fışı PLAZMA INVERTER 12 A++ 37

Ürün Bilgi Fışı PLAZMA INVERTER 18 A++......38

Ürün Bilgi Fışı PLAZMA INVERTER 24 A++ ...... 39

Cihazınızın Çevreye Uygun Bir Şekilde Atilması 40

Ambalaj Bilgisi....40

Enerji Tasarrufu İçin Öneriler 40

Müşterinin Seçimlik Hakları 42

Güvenlik Uyarıları Cihazın Kurulumu ile İlgili Güvenlik Bilgileri

UYARI: Klima topraklanmalıdır. Yetersiz topraklama elektrik çarpmalarına neden olabilir. Topraklama kablosunu bir gaz borusuna, su borusuna, paratonere veya bir telefon topraklama kablosuna bağlamayın. Montaj işleminden sonra, elektrik verilerek topraklama kaçak kontrolü yapılmalıdır. İhmal ederseniz elektrik çarpması veya üründe hasara sebep verebilir.

UYARI: Olası elektrik çarpma- larını önlemek için anma kapasi- teli bir topraklama kaçağı takıl- malıdır.

UYARI: Montaj işlemi, “Montaj Talimatlarına” uygun olarak Vestel Yetkili Servisi tarafından yapılmalıdır. Müşteriler klimayı kendileri monte etmemelidirler. Aksi takdirde, hasar veya yaralanma meydana gelecektir.

UYARI: Kablo bağlantısı milli elektrik düzenlemelerine uygun olarak uzman bir elektrikçi tara-fından yapılmalıdır.

UYARI: Klimanız kalıcı bir şekilde sabit bir kablo donanımına bağlanmışsa ve 10 mA'i aşabilen bir kaçak akıma sahipse, sabit kabloya, çalışma akımı 30 mA' yi aşmayan bir kaçak akım koruma rölesi bağlanmalıdır.

UYARI: Cihazınız elektrik şebe-kesine uygun akımda gecikmeli V-otomat ile bağlanmalıdır.

UYARI: Klimayı yanıcı gazların veya sıvıların olduğu yerlere monte etmeyin. Bu yangına ne- den olabilir.

UYARI: Olağandışı gürültü ve titreşim meydana gelmemesi için klimanın iyice sabitlenmesini yetkili servis personelinden talep edin.

UYARI: Dış ünitenin komşularınızın rahatsız olmayacağı bir yere monte edilmesini yetkili servis personelinden talep edin.

UYARI: Montaj işleminden sonra, elektrik fişi veya şalteri/sigortası kolayca erişilebilir ol-malıdır.

- Cihaz yalnızca ürün etiketi üzerindeki bilgilere göre bağlanmalı ve çalıştırılmalıdır. Cihazı kullanmadan önce elektrik şebekenizin gerilim değerinin ürün etiketinde belirtilen değer ile uyumlu olduğunu kontrol edin.

• Cihazınızı mutlaka sigor-ta vasıtasıyla topraklı enerji hattına bağlayın ve çalıştırın.
• Topraklama yapılmadan kul- lanma sonucu meydana ge- lebilecek zararlardan üretici firma sorumlu değildir.
• Kurulum ve tamir işlemlerini her zaman Yetkili Servise yaptırın.
• Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz.
• İç üniteniz yerden yüksekliği 1,8 mt.den az olmayacak şekilde montaj edilmelidir.

Cihazın Kullanımı ile İlgili Güvenlik Bilgileri

UYARI: İç ve dış ünitelerdeki hava girişine veya çıkışına parmaklarını zı veya diğer cisimleri sokmayın.

UYARI: Dış ünitenin önüne herhangi bir engel koymayın ve üzerini örtmeyin.

UYARI: Hava akış yönlendirici- sinin kanatları arasına birşey sok- mayın, iç ünite fanı hasar görebil- ir ve yaralanabilirsiniz.

UYARI: Fan yüksek hızda döndüğünden yaralanmalar meydana gelebilir.

UYARI: Elektrik kesintilerinde veya gök gürültülü şimşekli ha- valarda, klimanın hasar görmesi- ni önlemek için sigortayı/şalteri indirerek cihazın güç bağlantısı- nı kesin. Bunu ihmal etmek yan- gin veya elektrik çarpmasıyla so- nuçlanabilir.

UYARI: Kyoto protokolü kapsamında yer alan florlu sera gazları içermektedir.

DİKKAT: Hava akımının uzun süre doğrudan vücudunuza gel-memesine dikkat edin. İnsanları, hayvanları veya bitkileri kesin-likle klimadan çıkan sıcak veya soğuk havaya doğrudan maruz bırakmayın. Havanın yönünü, insanlara doğrudan üflemeyecek şekilde ayarlayın.

Uzun süre soğuk havaya maruz kalmayın. Bu durum fiziksel ve sağlıksal sorunlara neden ola- caktır.

DİKKAT: Camları ve kapıları kapatın aksi takdirde, soğutma veya ısıtma performansı düşecektir.

- Ürünü hiç hava almayan alanlarda uzun süre kullan-mayın. Ürünü ocak vb. cihaz-larla aynı anda çalıştırırken ortamı ara sıra havalandırın.

- Nem çok yüksekse ya da kapı veya pencere açıksa ürünü uzun süre çalışır halde bırakmayın.

- Dış ünite hariç cihazı açıkha-va koşullarında (güneş, yağmur vb.) bırakmayın.

- Bu cihaz kapalı mekanlar-da kullanılmak üzere ev tipi kullanımlar için tasarlanmış-tir. Ürünü, bulunduğunuz mekanı soğutmak ve ısıtma dışında (örn.; hassas aygıtların, gıdaların, evcil hayvanların, bitkilerin korunması için) kullanmayın.

- UYARI: Cihazınız kullanım amacının dışında kullanılması hasar veya tehlikeli durum yaratabilir ve cihazın garantisinin iptaline sebep olur. Bu şartlarda oluşabilecek hasarlar kullanıcı tarafından karşılanır. Cihazınızı sadece açıklanan kullanım amacına göre kullanın.

- Elektrik devresine aşırı yük binmesini önlemek için, aynı

devrede bir başka yüksek güç çeken cihaz çalıştırma- yın. Uzatma kabloları ya da çoklu prizlerle bağlantı yapmayın. İhmal ederseniz elektrik çarpması veya ürün- de hasara sebep olabilir.

- Cihazın 8 yaş ve üzeri çocuklar ile kısıtlı fiziksel, duyusal, zihinsel kapasiteye sahip olan ya da bilgi ve deneyime sahip olmayan kişiler tarafından kullanılabilmesi için gözetim altında olmaları veya cihazın güvenli kullanımı ile ilgili talimatları ve tehlikeleri anlamaları gerekir. Çocuklar cihazla oynamamalıdır. Te-mizlik ve kullanıcı bakım işlemleri, başlarında bir büyük olmadığı sürece çocuklar tarafından yapılmamalıdır.

- Çocuklar cihaz ile oynama-malıdır.

- Özellikle çocukları klimanın iç ünitesinden uzak tutun.

- Temizleme ve kullanıcı bakımı, gözetimsiz çocuklar tarafından yapılmamalıdır.

- Ambalaj malzemeleri boğul-maya neden olabilir. Çocuk-ların erişebileceği yerlerden uzak tutun.

• Kullanmadan önce, cihazını-zın fonksiyonlarını doğru bir şekilde kontrol edin.
• Cihaz yalnızca elektrik kablosunda ve cihazın gövdesinde hiçbir hasar görünmediği takdirde kullanılmalıdır.
• Elektrik kablosunda düzenli olarak hasar kontrolü yapın. Ürünün elektrik kablosunu çekerek zorlamayın. Elektrik kablosunun üzerine hiçbir eşya koymayın.
• Elektrik kablosu zarar gör-müşse, herhangi bir tehlike-nin önlenmesi için, sadece üreticinin önerdiği yetkili ser-vis tarafından değiştirilmeli-dir.

Cihazınızı asla aşağıdaki durumlarda kullanmayın

• Cihaz veya elektrik kablosu hasarlı ise,
• Cihaz düzgün çalışmazsa,
• Cihaz elektrikli parçalar görünür şekilde hasarlanmışsa
• Cihaz ıslanmışsa, su veya diğer sıvıların içine düşmüşse, sel baskınına maruz kalmışsa, elektriksel parçaları suyla temas etmişse,
  • Cihazdan garip bir ses, du-man ve koku gelirse.

Eğer belirtilen durumlardan birisi tespit edilirse, cihazınızı hemen kapatın, güç bağlantısını kesin ve yetkili servisle irtibata geçin.

• Hasarlı bir cihaz ya da cihazın hasarlı parçaları ciddi yara-lanmalara ve yangına neden olabilir.
• Cihazınızda herhangi bir arıza meydana gelirse, cihazı kendiniz tamir etmeye kalkışmayın. Cihazı sökmeyin, yanlış bir şekilde tekrar monte edilirse, kullanılırken elektrik çarpması riskine ne-den olabilir. Cihazın içinde kullanıcı tarafından tamiri yapılabilecek parça yoktur.

- Üretici tarafından tavsiye edilmeyen aksesuarların kullanılması cihaz hasarına ve yaralanmalara neden olabilir.

- Üründe soğutucu gaz do- laşımının gerçekleştiği so- ğutma devresine kesici ve delici aletler kullanarak zarar vermeyin. Isı değiştirici gaz kanallarının ve boru uzantı- larındanaki üst yüzey kaplama- larının delinmesi durumunda püskürecek soğutucu gaz, cilt tahrişleri ve göz yaralan-

malarına sebep olur.

- Çalışır durumda iken ürün- deki hava giriş-çıkış bölümlerini ve dış ünitenin üzerini örtmeyin veya herhangi bir cisimle kapatmayın.

- Ürüne doğru yanıcı ve soğutucu gazlar içeren spreyler sıkmayın.

- Üründe soğutucu gaz kaçağı meydana geldiğinde ortamı havalandırmak için pence-releri açın ve Yetkili Servisi arayın.

- Ürünün bulunduğu ortamda yanıcı gaz kaçağı meydana geldiğinde gazı ve klimayı kapatın. Ortamı iyice havalandırmadan klimayı tekrar çalıştırmayın.

- Cihazın ve elektrik kablosunun yakınında ısıtıcı cihazlar koymayın. Bu cihazlardan yayılabilecek aşırı ısı, ürünün plastik parçalarını eritebilir.

- Islak ve nemli eller ile cihaza dokunmayın, çalıştırmayın.

- Ürün uzun süre kullanılma-yacaksa, elektrik bağlantısını sigortadan kesin.

- Enerji kesintisi sonrası ener- ji tekrar geldiğinde klimanız en son çalıştığı modda tekrar

çalışmaya başlar.

- Eğer elektrik kesintisi devam ederken evinizden çıkacaksanız, klimanızın otomatını kapalı konuma getiriniz.

- Asla deliklerin içine herhangi bir cisim düşürmeyin ya da sokmayın.

Aşağıdaki durumlarda cihazın kapatıldığından ve sigortadan/ şalterden elektriğinin kesildiğinden emin olun:

- Kurulumdan önce,

- Temizlik ve bakım işle- minden önce,

- Tamir işlemlerinden önce.

- Ürün den tahliye edilen suyu içmeyin. Aksi takdirde ciddi sağlık problemleriyle karşılaşabilirsiniz.

- İç üniteyi yağmur altında veya ıslanabileceği bir yerde bırakmayınız.

- Cihaz monte edildiği yerden sökülerek başka bir yere montajı yapılacaksa yetkili servis ile bağlantıya geçiniz.

Temizlik ve Bakım Yaparken Dikkat Edilmesi Gereken Güvenlik Bilgileri

- Temizlemeden önce elektrik çarpma riskine karşı koruma için cihazınızı kapatıp sigortasını veya şalterini indirin.

- Klimayı temizlemek için sıvı veya aşındırıcı deterjanlar kullanmayın. Üzerine su ve diğer sıvıları sıçratmayın aksi takdirde plastik parçalar hasar görebilir ve hatta elektrik çarpması meydana gelebilir.

- Kısa devrelerin ve yangının meydana gelmesini önlemek için iç üniteyi kuru tutun. "Te-mizlik ve Bakım" bölümünde anlatıldığı gibi cihazınızı te-mizleyip, bakımını gerçekleştirin.

- Kimyasal maddeleri kullanmayın ve klimaya yaklaştırmayın. Benzin, tiner vb. maddeleri kullanmayın.

- Hava filtresini iyice kuruduktan sonra takın. Filtreler olmadan çalıştırılması arızaya sebep olabilir.

Taşıma ve Nakliye Sırasında Dikkat Edilmesi Gereken Güvenlik Bilgileri

- Klimanızın taşınması ve nakliyesi esnasında, iç üniteyi taşırken OK yönüne dikkat ediniz.

- Dış üniteyi dik olarak taşıyınız ve beklediği yerde dik olarak bulundurunuz.

- İç ve dış ünite kutularının üzerine basmayınız ve üzerlerine ağır yükler koymayınız.

- Cihaz monte edildiği yerden sökülerek başka bir yere montajı yapılacaksa yetkili servis ile bağlantıya geçiniz.

Kurulum

UYARI: Klima milli tesisat talimatına uygun olarak kurulmalıdır.

UYARI: Klimanın kurulumu "Kurulum talimatlarına" uygun olarak Vestel Yetkili Servisi tarafından yapılmalıdır.

UYARI: Montaj binanın merdivenlerine, çıkışlarına ve koridorlarına yapılmamalıdır.

Cihazın denendiği durağan basınc 100 KPa'dır.

Cihazda kullanılan sigorta 9.000 ve 12.000 btu için C tipi 16A, 18.000 ve 24000 btu için C tipi 20A' dir.

Klimanın montajının yapılacağı mekandaki elektrik tesisatı kablo çapının uygun kesitte olmasına dikkat edilmelidir.

Cihazınızın yalnızca dış ünitesi bina dışında kullanıma uygundur.

Montaj Konumunun Seçilmesi

İç Ünite

• Klimanın yakınında buhar veya ısı kaynağı olmamalıdır.
• Montaj konumunda hava dolaşımını etkileyen herhangi bir engel olmamalıdır.
• Hava dolaşımı iyi olmalıdır.
  • Tahliye kolay yapılabilmelidir.
• Kapı girişine yakın olmama- lidır.

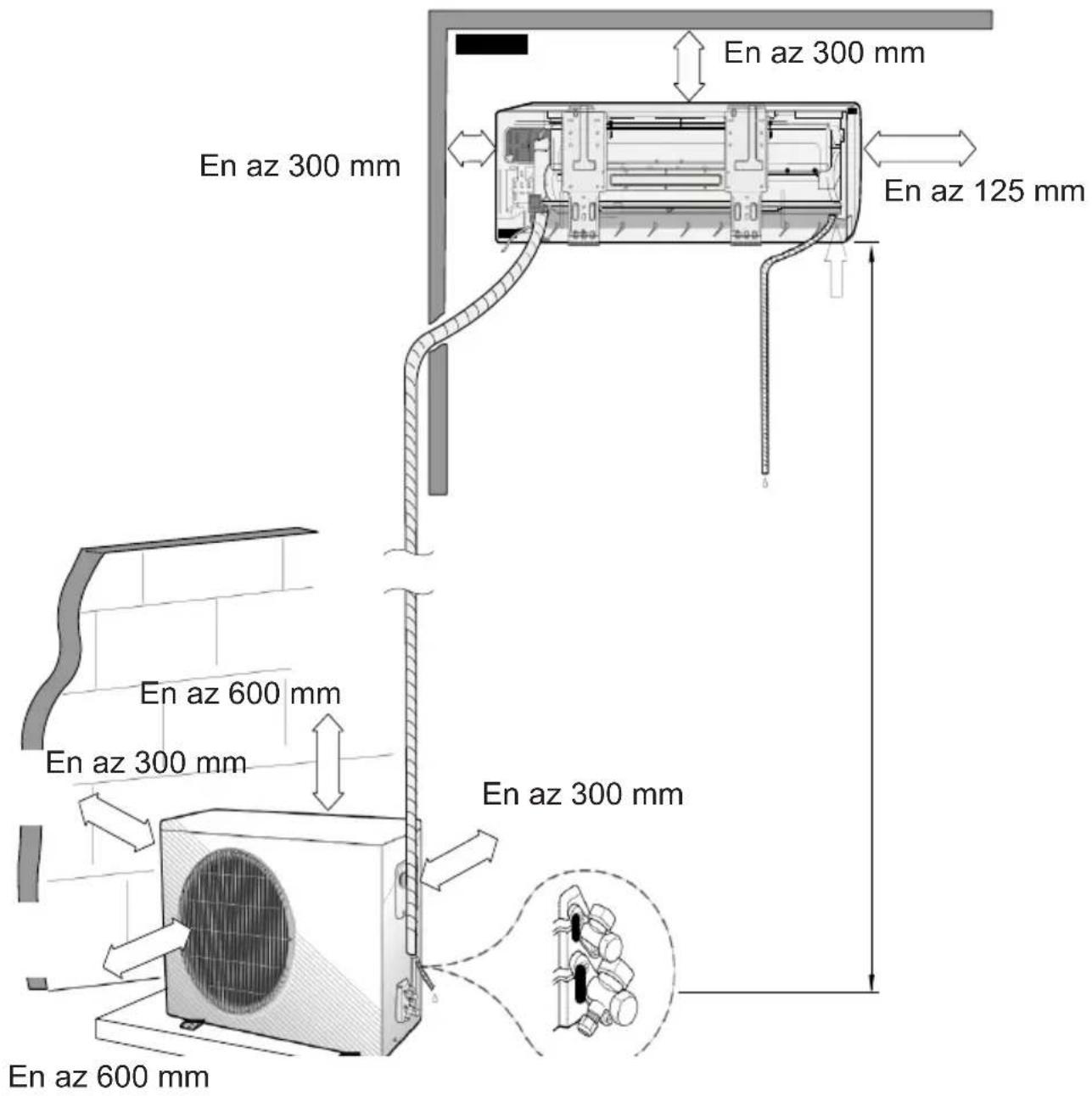

• Klima ile duvar, tavan, de-korasyon ve diğer engeller arasında yeterli mesafe ol-malıdır.
• Montaj konumu tavandan yaklaşık 30cm mesafede olmalıdır.

Dis Ünite

• Dış üniteyi güneş ışığından veya yağmurdan koruyan bir tente varsa kondenserin ısıyı dağıtımının engellemediğinden emin olun.
• Klima ile duvar, tavan, de-korasyon ve diğer engeller arasında yeterli mesafe ol-malıdır.

Soğutma Çevrimi

İç ve dış ünitelerin kurulumunu yaparken aşağıdaki şemada belirtilen açıklıklara uyulmalıdır.

İç ve Dış Ünite Elektrik Bağlantıları

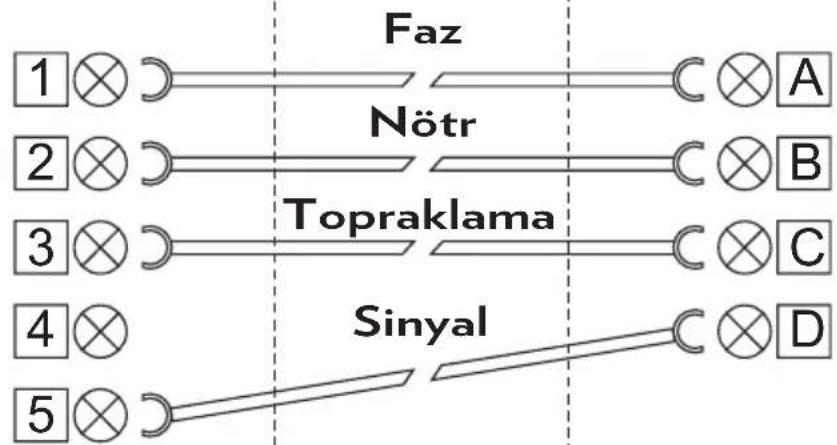

İç ve dış ünite bağlantı şeması

İç Ünite Dış Ünite


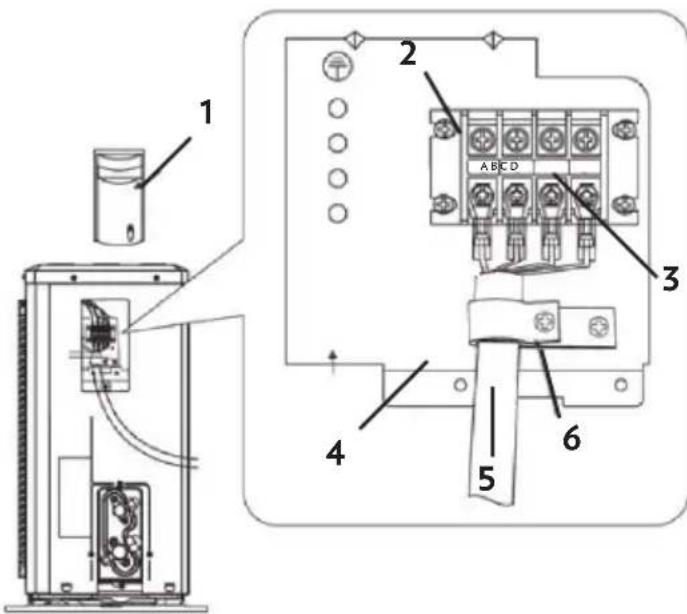

Dış ünite kablo bağlantı şeması

1. Kapak
2. Terminal panosu
3. Topraklama kablosu
4. Pano
5. Ara bağlantı kablosu
6. Kablo bağlantı tespit vidası

Piller

- Pilleri doğrudan güneş ışığı, ateş vb. etkenlere veya aşırı sıcağa maruz bırakmayın.

- Kullanılmış pillerle yeni pilleri bir arada kullanmayın. Biten pilleri pillerin takılması bölümünde anlatıldığı şekil ve tipteki pillerle değiştirin. Şarj edilebilir piller kullanmayın.

- Pillerin akmış olması halinde uzaktan kumandayı kullanma yın. Pillerden akan sıviya temas etmeyin. Temas halinde suyla yıkayın.

- Kumanda ekranındaki simgesi pillerin tükendiğini gösterir. Bu simgeyi gördüğünüzde pilleri değiştirin.

Sorumluluk Sınırlaması

Bu kılavuzda yer alan tüm teknik bilgiler, kullanım talimatları, cihazın çalıştırılması, bakımı ve cihazınızla ilgili son bilgileri içerir. Üretici firma, bu kullanım kılavuzundaki talimatlara uyulmaması, cihazın kullanım amaçının dışında kullanılması, yetkili olmayan onarım işlemleri, cihaz üzerinde izin verilmeyen değişiklikler yapılması ve üretici firma

tarafından onaylanmamış yedek parçaların kullanılması nedeniyle oluşabilecek hasar ve yaralan-malar için herhangi bir sorumluluk kabul etmez.

Klimanın montajının yapılacağı mekandaki voltajın klimanızın teknik özelliklerinde belirtilen çalışma voltaj aralığına en uygun seviyede olması için gerekli kontroller yapılmalı ve gerekli önlemler alınmalıdır. Klimanın montajının yapılacağı mekandaki elektik tesisatının uygunluğu tüketicinin sorumluğundadır.

Teknik Değerler

• Anma değerleri TS EN 14511 standardaki T1 iklim koşullarına göre belirlenmiştir. İç ve dış ortam sıcaklıklarının, standartda esas alınan sıcaklık değerlerinden farklı olması durumunda soğutma ve ısıtma kapasiteleri değişecektir.
• Sezonsal verim değerleri EN 14825 Standardına göre belirlen-miştir.
• Ürün etiketinde veya ürün ile birlikte verilen diğer dokümanlarda beyan edilen değerler, ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir ve ürünün kullanım ve iç/dış ortam şartlarına göre değişebilir.
• Teknik özellikler ve bu kılavuz önceden haber verilmeden değiştirilebilir.

Bu ürün 2004/108/AT (Elektromanyetik Uyumluluk Yönetmeliği) ve 2006/95/AT (Alçak Gerilim (LVD) yönetmeliği) sayılı Avrupa CE Direktiflerine uygundur.

Bu ürün Atık Elektrik ve Elektronik Eşyaların Konrolü Yönetmeliği'ne (AEEE) uygundur.

PLAZMA INVERTER 9 A++ Teknik Değerler
Anma Kapasitesi	Soğutma Btu/h 9.000
	Isıtma Btu/h 9.500
Anma Kapasitesi	Soğutma (kW) 2.640
	Isıtma (kW) 2.790
Kapasite Aralığı	Soğutma Btu/h 3.700 -12.800
	Isıtma Btu/h 3.900 -14.900
Giriş Gücü(Anma)	Soğutma W 710
	Isıtma W 720
Çalışma Akımı(Anma)	Soğutma A 3,1
	Isıtma A 3
Tasarım Yükü	Soğutma (kW) 2,6
	Isıtma (kW) 2,3
Sezonsal EnerjiVerimliliği	(SEER) Soğutma 6,1
	(SCOP) Isıtma 3,8
Sezonsal Enerji Sınıfı Soğutma/Isıtma A++/A
Soğutucu Akışkan			R410A
Güç Kaynağı			220-240V / 50Hz
Dış Ünite Ölçüleri	GxYxD	mm	720 * 532 * 245
İç Ünite Ölçüleri GxYxD mm			893 * 324 * 186
Ara Bağlantı Boruları	Sıvı Hattı	inç	1/4"
	Gaz Hattı	inç	3/8"
Ses gücü	İç ünite	dbA	54
	Dış ünite	dbA	63
Dış Ortam ÇalışmaSıcaklığı	Isıtma (En düşük) -15
	Soğutma (En yüksek)		+46
PLAZMA INVERTER 12 A++ Teknik Değerler
Anma Kapasitesi	Soğutma Btu/h 12.000
	Isıtma Btu/h 12.500
Anma Kapasitesi	Soğutma (kW) 3.520
	Isıtma (kW) 3.670
Kapasite Aralığı	Soğutma Btu/h 4.100 - 14.700
	Isıtma Btu/h 4.000 - 15.500
Giriş Gücü(Anma)	Soğutma W 1.010
	Isıtma W 1.075
Çalışma Akımı(Anma)	Soğutma A 4,2
	Isıtma A 4,6
Tasarım Yükü	Soğutma (kW) 3,5
	Isıtma (kW) 3,1
Sezonsal EnerjiVerimliliği	(SEER) Soğutma 6,1
	(SCOP) Isıtma 3,8
Sezonsal Enerji Sınıfı Soğutma/Isıtma A++/A
Soğutucu Akışkan			R410A
Güç Kaynağı			220-240V / 50Hz
Dış Ünite Ölçüleri	GxYxD	mm	720 * 532 * 245
İç Ünite Ölçüleri GxYxD mm			893 * 324 * 186
Ara Bağlantı Boruları	Sıvı Hattı	inç	1/4"
	Gaz Hattı	inç	3/8"
Ses gücü	İç ünite	dbA	54
	Dış ünite	dbA	63
Dış Ortam ÇalışmaSıcaklığı	Isıtma (En düşük) -15
	Soğutma (En yüksek)		+46
PLAZMA INVERTER 18 A++ Teknik Değerler
Anma Kapasitesi	Soğutma Btu/h 18.000
	Isıtma Btu/h 18.700
Anma Kapasitesi	Soğutma (kW) 5.280
	Isıtma (kW) 5.480
Kapasite Aralığı	Soğutma Btu/h 6.000 - 21.400
	Isıtma Btu/h 5.400 - 21.700
Giriş Gücü(Anma)	Soğutma W 1.570
	Isıtma W 1.470
Çalışma Akımı(Anma)	Soğutma A 7
	Isıtma A 6,5
Tasarım Yükü	Soğutma (kW) 5
	Isıtma (kW) 4,4
Sezonsal EnerjiVerimliliği	(SEER) Soğutma 6,1
	(SCOP) Isıtma 3,8
Sezonsal Enerji Sınıfı Soğutma/Isıtma A++/A
Soğutucu Akışkan			R410A
Güç Kaynağı			220-240V / 50Hz
Dış Ünite Ölçüleri	GxYxD	mm	811 * 619 * 320
İç Ünite Ölçüleri GxYxD mm		·	1146 * 351 * 214
Ara Bağlantı Boruları	Sıvı Hattı inç	1/4"
	Gaz Hattı	inç	1/2"
Ses gücü	İç ünite	dbA	56
	Dış ünite	dbA	64
Dış Ortam ÇalışmaSıcaklığı	Isıtma (En düşük) -15
	Soğutma (En yüksek)		+46
PLAZMA INVERTER 24 A++ Teknik Değerler
Anma Kapasitesi	Soğutma Btu/h 2	4.000
	Isıtma Btu/h 24.500
Anma Kapasitesi	Soğutma (kW) 7.040
	Isıtma (kW) 7.180
Kapasite Aralığı	Soğutma Btu/h 6.800 - 25.000
	Isıtma Btu/h 6.400 - 25.500
Giriş Gücü(Anma)	Soğutma W 2.200
	Isıtma W 2.315
Çalışma Akımı(Anma)	Soğutma A 8
	Isıtma A 8,2
Tasarım Yükü	Soğutma (kW) 6.5
	Isıtma (kW) 5,6
Sezonsal EnerjiVerimliliği	(SEER) Soğutma 6,1
	(SCOP) Isıtma 3,8
Sezonsal Enerji Sınıfı Soğutma/Isıtma			A++/A
Soğutucu Akışkan			R410A
Güç Kaynağı			220-240V / 50Hz
Dış Ünite Ölçüleri	GxYxD	mm	911 * 619 * 320
İç Ünite Ölçüleri GxYxD mm			1146 * 351 * 214
Ara Bağlantı Boruları	Sıvı Hattı inç	1/4"
	Gaz Hattı	inç	5/8"
Ses gücü	İç ünite	dbA	57
	Dış ünite	dbA	65
Dış Ortam ÇalışmaSıcaklığı	Isıtma (En düşük) -15
	Soğutma (En yüksek)		+46

Genel Görünüm

Görseller yalnızca cihazın parçaları hakkında bilgilendirme amaçlıdır. Parçalar cihaz modeline göre farklı olabilir. Resimler temsilidir.

İç Ünite

1. Hava girişi
2. Gösterge
3. Hava çıkışı
4. Ön kapak
5. Yatay kanat

İç Ünite Gösterge

1. Çalışma modu göstergesi/Buz eritme
2. Zamanlayıcı göstergesi
3. Fan göstergesi
4. Turbo göstergesi/lyonizer

Dis Ünite

1. Hava girişi
2. Hava çıkışı
3. İç ünite bağlantı noktaları

Uzaktan Kumanda

1. Açma kapama ayar göstergesi
2. Saat/Eco mod göstergesi (**)
3. Sıcaklık göstergesi
4. Fan hız göstergesi
5. Iyonizer(*)
6. Konum sıcaklığını hisset (*)
7. Uyku modu
8. Pil değiştirme göstergesi
9. Soğutma düğmesi
10. Isıtma düğmesi
11. Mod seçim düğmesi
12. Yatay kanat ayarı düğmesi
13. Uyku modu düğmesi
14. Düşey kanat ayarı düğmesi (*)
15. Hisset özelliği düğmesi (*)
16. Otomatik temizleme düğmesi(*)
17. Saat ayarı düğmesi
18. Iyonizer düğmesi(*)
19. Soğutma modu göstergesi
20. Isitma modu göstergesi
21. Fan modu göstergesi
22. Nem alma modu göstergesi
23. Düşey kanat göstergesi (*)
24. Yatay kanat göstergesi
25. Otomatik mod göstergesi
26. Otomatik temizleme göstergesi (*)
27. Sıcaklık arttırma düğmesi
28. Açma kapama düğmesi
29. Sıcaklık düşürme düğmesi
30. Turbo modu düğmesi
31. Fan hız ayarı düğmesi
32. Açma kapama ayar düğmesi
33. Otomatik kapama ayar düğmesi
34. Eco mod düğmesi
35. Fabrika ayarları düğmesi
36. Kumanda ışığı düğmesi

UYARI: (*) işaretli özellikler satın aldığınız üründe bulunmayabilir.

(**) Eco mod aktif olduğu sürece kumanda ekranında saat yerine ECO simgesi görün- tülenir.

Uzaktan Kumanda Pillerinin Takılması ve Değiştirilmesi

Kumanda ekranındaki □ simgesi pillerin tükendiğini gösterir. Bu simgeyi gördüğünüzde pilleri değiştirin. İki adet AAA tip 1,5 V kalem pil kullanın, şarj edilebilir pil kullanmayın. Uzaktan kumandanın pil yuvasının kapağını ok yönünde açın. İki adet AAA 1,5V pili (+) ve (-) yönlerinin doğru olduğuna dikkat ederek yuvalarına yerleştirin ve kapağı tekrar kapatın. Pillerin (+) ve (-) yönleri kumandanın pil yuvasında gösterilmekltedir.

Kumanda Saatinin Ayarlanması

Klimanızda istediğiniz zamanda otomatik olarak açıp kapatmak için kullanabileceği niz saat bulunmaktadır. Klimanızı yeni al-dığınızda ya da kumandanızın pillerini değiştirdiğinizde saati ayarlamanız gerekir.

Saat ayarı ilk kez yapılacağı zaman pilleri yerleştirdikten sonra saat düğmesine basın. Kumanda üzerindeki saat göstergesi 00:00 şeklinde yanıp sönmeye başlar. geçerli zamanı ayarlamak için kumandanızdaki aşağı ve yukarı ok tuşları ile doğru saati ayarlayabilirsiniz.

düğmesine her bastığınızda zaman bir dakika artar.

düğmesine her bastığınızda zaman bir dakika azalır.

Düğmeleri basılı tuttuğunuzda dakikalar hızlı bir şeklide artacak ya da azalacaktır.

Ekranda görünen saat istediğiniz zamana gelince ayar düğmesine basın. Kumanda- nızdaki saat ayarlanmış olur.

Saati yeniden ayarlamanız gereken durumlarda doğrudan saat düğmesine basarak ayarlamaya başlayabilirsiniz.

Uzaktan Kumandanın Kullanılması Sırasında Dikkat Edilmesi Gereken Noktalar

Klimanızı uzaktan kumanda ile etkin ve verimli bir şekilde kolayca kullanabilmek için aşağıdaki noktalara dikkat ediniz:

• Uzaktan kumandayı klimadaki sinyal alıcıya doğru tutun. Uzaktan kumanda alıcıdan en fazla 6m uzakta olmalıdır.
• Uzaktan kumanda ve alıcı arasında herhangi bir engel bulunmamalıdır.
• Uzaktan kumandayı düşürmeyin veya atmayın.
• Uzaktan kumanda tuşlarına bastığı-nızda klimadan bip sesi gelmiyorsa sinyal alınmamış demektir. Tekrar tuşa basın.
• Uzaktan kumandayı doğrudan güneş ışınlarının doğrudan ulaştığı yerlere ve ısı yayan bir kaynağın yayına koymayınız.

Klimanızın Uzaktan Kumanda Olmadan Çalıştırılması

Üzaktan kumandanız kaybolur ya da kullanılmaz hale gelirse klimanızı doğrudan iç üniteden çalıştırabilirsiniz.

1. İç ünitenin ön kapağını sol ve sağ alt kısımlarından tutarak çekin ve yukarı kaldırın.

2. Cihazın sağ tarafından düğmeye basarak çalıştırın. Düğmeye bastıktan sonra çalışma göstergesi yanar ve cihaz oda sıcaklığına göre en uygun modda çalışmaya başlar.

3. Cihazı kapatmak için yeniden açma / kapama düğmesine basın. Açma kapama düğmesi ile açtığınızda klima otomatik modda çalışmaya başlar.

Klimanızı kolay ve etkin kullanabilmeniz için gerekli tüm işlevler uzaktan kuman-danızda yer almaktadır. Tüm işlevler kumanda üzerindeki düğmelerle yöne-tilmekte ve kumanda ekranında yapılan değişiklikler gözlenebilmektedir.

İlk Çalıştırma ve Hızlı Kullanım

Klimanız yetkili servis tarafından kuru-lup kullanıma hazır hale geldikten sonra kumandanızın üzerindeki açma / kapama düğmesine basarak çalıştırabilirsiniz. Klimanızın en çok kullanacağını soğut-ma-ısıtma derece değiştirme gibi işlev-leri hızlı ve kolay erişim için göstergelerin bulunduğu bölümün hemen altında yer almaktadır. Klimanızı buradaki düğme-lerden açıp kapatabilir, çalışma şeklini değiştirerek ya da sıcaklığı arttırıp düşürerek istediğiniz sıcaklık için klimanıza komut verebilirsiniz.

Açma / kapama düğmesine basarak klimanızı açıp kapatabilirsiniz.

Soğut düğmesine basarak klimanızı soğutma moduna geçirip sıcaklık arttırma ve sıcaklık düşürme düğmeleri ile istediğiniz sıcaklığı seçebilirsiniz.

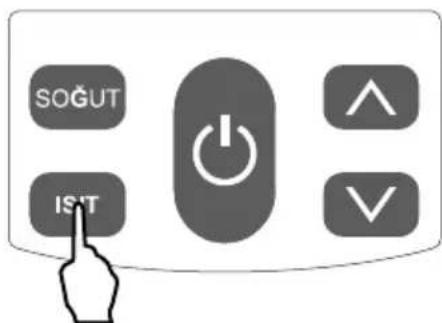

Isıt düğmesine basarak klimanızı ısıtma moduna geçirip sıcaklık arttırma ve sıcaklık düşürme düğmeleri ile istediğiniz sıcaklığı seçebilirsiniz.

1. Açma / Kapama düğmesi
2. Soğutma modu
3. Isitma modu
4. Sıcaklık arttırma
5. Sıcaklık düşürme

Çalışma Sıcaklık Aralıkları

Klimanızı kullanabileceğiz çalışma sıcaklık aralıkları;

Dis ortam

Soğutma Isıtma
+10 / +46 -15 / +24

İç ortam

Soğutma Isıtma
+16 / +30 +18 / +30

• Dış ortam sıcaklığı yüksek ise klimanız soğutma modunda tam kapasite çalışmayabilir.
• Dış ortam sıcaklığı düşük ise klimanız ısıtma modunda tam kapasite çalışmayabilir.
• İç ortamın aşırı nemli olduğu durumlarda iç hava çıkış ağzında nemlenme meydana gelebilir.
• Yüksek nem oranında klima çok uzun süre kullanılırsa su yoğuşup iç ünite yüzeyine damlayabilir.

Klimanızın İşlevleri

UYARI: Klimanızın işlevleri ürünün özelliklerine göre farklılık göstermektedir. Bu nedenle ilerleyen sayfalarda anlatılan (*) işaretli işlevler ürününüzde bulunmadığı için çalışmaz.

Klimanızı daha etkin ve verimli kullanabilmeniz için uzaktan kumanda ile rahatça yönlendirebileceğiniz işlevleri bulunmaktadır. Bu işlevlerle daha keyifli bir yaşam alanı elde edebilirsiniz.

Soğutma İşlevi

Soğutma modunda ortam sıcaklığını konfor ihtiyacınıza göre 18–30 sıcaklıkları arasında ayarlayabilirsiniz.

Isıtma İşlevi

Isıtma modunda ortam sıcaklığını, konfor ihtiyacınıza göre 16 – 30 sıcaklıkları arasında ayarlayabilirsiniz.

Mod İşlevi

Mod düğmesi ile klimanızdaki işlevleri seçip devreye alabilirsiniz.

Eco İşlevi

Bu işlev ile klimanızın daha tasarruflu çalışması için soğutma ve ısıtma sıcaklık değerleri önceden belirlenmiş aralıklarla sınırlandırılır.

Otomatik Mod

Bu işlev ile klimanız çalışma şeklini ortam şartlarına göre kendisi belirler. Sıcaklığa göre ısıtma, nem alma ya da soğutma yapar.

Yatay Kanat Yönlendirme İşlevi

Yatay kanat düğmesi ile klimanızın iç uniteden üflediği havanın yönünü düşey olarak yönlendirebilirisiniz.

Fan İşlevi

Ortama verilen havanın hızını istediğiniz gibi arttırmanızı ya da azaltmanızı sağlar.

Turbo İşlevi

Turbo işlevi ile 30 dakika süre ile mümkün olan en hızlı soğutma ya da ısıtmayı elde edebilirsiniz.

Uyku Modu İşlevi

Üzun çalışma sürelerinde klimanızın kademeli olarak ısıyı azaltmasını ya da arttırmasını sağlar. Ortamın uzun süre sonunda çok soğuk ya da sıcak olmasını önler ve sessiz bir çalışma sağlar.

Düşey Kanat Yönlendirme İşlevi

D kanatların konumunu istediğiniz gibi ayarlayarak havanın ortamdaki dolaşımını yatay olarak yönlendirebilirsiniz.

18:00 Kapat

Kapat İşlevi

Bu işlev ile belirleyeceğiniz sürede bir geri sayım başlayacak ve bittiğinde klimanız otomatik olarak kapanacaktır.

Otomatik Açma / Kapama İşlevi

Klimanızın önceden belirleyeceğiniz saatlerde açılmasını ve kapanmasını programlayabilirsiniz.

Hisset İşlevi

Klimanız kumandanızın bulunduğu konumdaki sıcaklığı dikkate alarak çalışır.

oto temiz

Otomatik Temizleme İşlevi

Klimanızın kapatıldığı andan itibaren oto-matik olarak iç ünite eşanjörünün kurutul-ması ve bakteri oluşumunu engeller.

İyonizer İşlevi

Klimanızın üreteceği iyonları ortamdaki havaya salarak havadaki istenmeyen par- çacıkların toplamasını sağlar.

İşlevlerin çalıştırılması Soğutma İşlevi

Klimanızın bulunduğunuz ortamda soğutma yapmasını istiyorsanız;

• Klimanız kapalı ise açın.
• Klimanız son seçtiğiniz modda yeni- den çalışmaya başlar.

- Kumandanızın ekranında sim-gesi aktif hale gelene kadar mod düğmesine basın. Soğutma modunu kumandanızdaki hızlı erişim düğmesinden de seçebilirsiniz.

- Soğutma modunu seçtikten sonra sıcaklık ayarlama düğmelerinden ortam sıcaklığını konfor ihtiyacınıza göre 18–30 sıcaklıkları arasında ayarlayabilirsiniz.

- Düğmelere her bastığınızda sıcaklık 1°C artar ya da azalır. Soğutma modunda en düşük sıcaklık 16°C'dir.

- Soğutma modunda fan düğmesi ile fan hızını, yatay ve düşey kanat ayar düğmeleri ile de hava akış yönünü ayarlayabilirsiniz.

İstediğiniz anda modu değiştirebilirsiniz.

Isıtma İşlevi

Klimanızın bulunduğu ortamda ısıtma yapmasını istiyorsanız;

• Klimanız kapalı ise açın.
• Klimanız son seçtiğiniz modda yeni- den çalışmaya başlar.

- Kumandanızın ekranında sim-gesi aktif hale gelene kadar mod düğmesine basın. Isıtma moduna kumandanızdaki hızlı erişim düğmesinden de geçebilirsiniz.

- Isıtma modunu seçtikten sonra sıcaklık ayarlama düğmelerinden ortam sıcaklığını konfor ihtiyacınıza göre 16–30 sıcaklıkları arasında ayarlayabilirsiniz.

- Düğmelere her bastığınızda sıcaklık 1°C artar ya da azalır. Isıtma modunda en yüksek sıcaklık 30°C'dir.

- Isıtma modunda fan düğmesi ile fan hızını, yatay ve düşey kanat ayar düğmeleri ile de hava akış yönünü ayarlayabilirsiniz.

İstediğiniz anda modu değiştirebilirsiniz.

Mod İşlevi

MOD

Mod düğmesi ile klimanızın soğutma, ısıtma, fan, nem alma ve otomatik çalışma modları arasında hızlica geçiş yapabilirsiniz. Mod düğmesine her bastığınızda bir sonraki moda geçilir.

Eco İşlevi

EKO MOD

Eco mod ile klimanızı gerekenden daha düşük ya da yüksek sıcaklıklarda çalıştırmanız engellenerek enerji tüketimini azaltmanız amaçlanmıştır. Soğutma modu için EKO işlevi devreye alındığında kumandanızdaki sıcaklık ayar kademesi otomatik olarak 23-30 °C arasında, ısıtma modunda ise 16-24 °C arasında gerçekleşecektir. Soğutma için 23 °C'den küçük, ısıtma modu için 24 °C'den büyük sıcaklık ayarları yapılamayacaktır. Bu işlevin devreye alınabilmesi için kumandanın EKO düğmesine basmanız yeterlidir. Eco mod çalışmaya başladıktan sonra herhangi bir mod değişimi yapılırsa devre dışı kalacaktır. İhtiyaç olması halinde tekrar ayarlanması gerekir. EKO fonksiyonu işlevi ısıtma ve soğutma modları için ayarlanabilir.

Yatay Kanat İşlevi

Yatay kanat düğmesi ile klimanızın iç ünitesinin üflediği havanın yönünü düşey olarak ayarlayabilirsiniz. Yatay kanat düğmesine her bastığınızda kanatların konumu değişecektir. Yatay kanatlar için 5 farklı konumda ayarlanabilir. Düğmeye basmaya devam ederseniz yatay kanat kendiliğinden aşağı ve yukarı hareket etmeye başlar. Düğmeye bir kez daha basarsanız hareketi duracaktır. Yatay kanatlara kesinlikle elle müdahele etme-yiniz.

Otomatik Mod

Otomatik modu seçerek klimanızın bulunduğu ortamın sıcaklığına göre çalışma şeklini sizin yerinize otomatik olarak seçmesini sağlayabilirsiniz. Klima ortamın sıcaklığına göre ısıtma, nem alma veya soğutma yapmaya başlar. Bu modda or-

tam sıcaklığı ne olursa olsun hedeflenen sıcaklık 24°C olarak belirlenir ve klimadaki göstergede bu sıcaklık gösterilir. Otomatik modun çalışma şeklini belirleyen alt ve üst sıcaklık değerleri 20 ve 27°C'dir. Ortam sıcaklığı 20°C ve altındaysa klima ortam sıcaklığı 24 olana kadar ısıtma yapmaya başlar. Ortam sıcaklığı 20°C ile 27°C arasında yarma klima nem alma modunda çalışmaya başlar. Ortam sıcaklığı 27°C ve üstündeyse klima ortam sıcaklığı 24°C olana kadar soğutma yapmaya başlar.

$$ \begin{array}{c c c} \text {sicaklik} < 2 0 C ^ {\circ} & 2 0 ^ {\circ} C & \leq \text {sicaklik} \leq 2 7 ^ {\circ} C \ \text {isitma} & & \text {nem alma} \end{array} \begin{array}{c c c} 2 7 ^ {\circ} C < \text {sicaklik} \ \text {soğutma} \end{array} $$

Isıtma ve soğutma sırasında fan otomatik olarak çalışır. Aynı anda turbo mod da çalıştırılabilir ama fan hızı değiştirilemez.

Nem alma modunda aynı anda turbo mod çalıştırılabilir ama fan hızı değiştirilemez.

Klimanızı iç ünite üzerindeki açma kapama düğmesinden açtığınızda klima otomatik modda çalışmaya başlar.

Fan İşlevi

Klimanızın bulunduğu oda ya da ortamda havayı tazelemek için fan modunu kullanabilirsiniz. Fan hızını da ihtiyacınıza göre bu düğmeden ayarlayabilirsiniz. Fan hızı için beş farklı seviyede ayar vardır. Fan düğmesine her bastığınızda hız bir seviye artar ve en hızlı seviyede bir kez daha bastığınızda an alt seviyedeki hıza geri döner.

Turbo İşlevi

Klimanızdan mümkün olan en kısa sürede istediğiniz sıcaklığı elde edebilmek için

turbo modunu kullanabilirsiniz. Klimanız 30 dakika boyunca en yüksek hızda çalıştıktan sonra bir önceki seçilmiş moda dönerek çalışmaya devam eder. Turbo modunu 30 dakika dolmadan durdurmak için düğmeye bir kez daha basın. Turbo modu çalışırken İç Ünite Eşanjör Kurutma ve Temizleme İşlevi çalışmaz.

Uyku Modu İşlevi

Uzun çalışma sürelerinde klimanızda yapmış olduğunuz sıcaklık ayarlarının kademeli olarak arttırılması ya da azaltılması sağlanır. Bu nedenle ortamdaki sıcaklık artışı ya da azalması engellenmiş olur. Uyku modu ile iç üniteden çıkan havanın hızı da azaltılarak daha sessiz bir hava salınımı sağlanır.

Uyku modu aktif edildiğinde kompresörün daha sessiz çalışması için çalışma değerlerinde değişimler olur. Ayrıca iç ünite fan hızlarında da daha düşük ses seviyeleri için azalmalar meydana gelir.

Uyku modunu seçtiğinizde eğer soğutma modunda iseniz klimanız ilk bir saatin sonunda sıcaklığı 1°C, ikinci bir saatin sonunda da 1°C daha arttıracaktır. Klimanız 6 saat daha bu sıcaklık değerinde çalıştıktan uyku modu sona erer. Uyku modunu seçtiğinizde eğer ısıtma modunda iseniz klimanız ilk bir saatin sonunda sıcaklığı 2°C, ikinci bir saatin sonunda da 2°C daha düşürecektir. Klimanız 6 saat daha bu derecede çalıştıktan sonra uyku modu sona erecektir. Uyku modu tamamlandığında klima tamamen kapanacak ve 3 dakika sonra kumanda ekranı da kapalı duruma gelecektir.

Soğutma: Sıcaklık 1. ve 2. saatlerin sonunda 1'er °C artar. İki saat sonunda 2°C'lik artış olduktan sonra 6 saat boyunca değişmez ve toplam 8 saat sonunda uyku modu sona erer.

Isıtma: Sıcaklık 1. ve 2. saatlerin sonunda 2'şer °C azalır. İki saat sonunda 4°C'lik azalma olduktan sonra 6 saat boyunca değişmez ve toplam 8 saat sonunda uyku modu sona erer.

Uyku modu ile otomatik kapama modunu birlikte çalıştırabilirsiniz. Klimanızı uyku moduna aldıktan sonra otomatik kapama için de ayarlayabilirsiniz.

Düşey Kanat İşlevi(\*)

Düşey kanat düğmesi ile klimanızın iç ünitesinin üflediği havanın yönünü yatay olarak ayarlayabilirsiniz. Düşey kanat düğmesine her bastığınızda kanatların konumu değişecektir. Düşey kanatlar için 5 farklı konumda ayarlanabilir. Düğmeye basmaya devam ederseniz yatay kanat kendiliğinden sağa ve sola hareket etmeye başlar. Düğmeye bir kez daha basarsanız hareketi duracaktır. Düşey kanatlara kesinlikle elle müdahele etmeyiniz.

Otomatik Kapatma İşlevi

Otomatik kapatma düğmesi klimanızın belirlediğiniz bir sürenin sonunda oto-matik olarak kapanmasını sağlar. Oto-matik kapatma için 5 farklı süreden birini seçebilirsiniz. Düğmeye her bastığınızda bir sonraki süre seçilir. Kumanda göster-ge ekranındaki sayaç 00.00' a geldiğinde klima kapanır. Otomatik kapatma için seçebileceğiniz süreler 30 dakika, 1 saat, 2 saat, 3 saat ve 5 saattir.

UYARI: Bu özellik klimanızda bulunmadığı için çalışmayabilir.

Otomatik açma kapatma işlevi

Klimanızın istediğiniz saatlerde açılmasını ya da kapanmasını daha önceden ayrı ayrı belirleyebilirsiniz. Klimanız istediğiniz saatte kapanmadan önceki modda çalışmaya başlar, istediğiniz saatte de kapanır.

Otomatik açma zamanını ayarlamak için klimanız kapalıyken düğmeye basın. Ku-manda gösterge ekranında istediğiniz açılış saatini ayarlamak için kumandanızın ortasındaki sıcaklık arttırma ve düşürme düğmelerini kullanın. İstediğiniz zaman kumanda göstergesinde görünüğünde ayar düğmesine basarak kaydedin. Eğer zamanlama düğmesine yeniden basar ya da ayarlanan saatten önce klimayı açarsanız ayarlar iptal olur.

12:00 Aç 18:00 Kapat

10:18

Otomatik kapama zamanını ayarlamak için klimanız açıkken düğmeye basın. Ku-manda gösterge ekranında istediğiniz kapanış saatini ayarlamak için kumandanızın ortasındaki sıcaklık arttırma ve düşürme düğmelerini kullanın. İstediğiniz zaman kumanda göstergesinde görünüğünde ayar düğmesine basarak kaydedin. Eğer zamanlama düğmesine yeniden basar ya da ayarlanan saatten önce klimayı kapatırsanız ayarlar iptal olur.

12:00 Aç 18:00 Kapat

10:18

* Otomatik açma ve kapama özelliğinin doğru çalışması için kumandadaki saatin doğru ayarlanmış olması gerekmektedir.

Açma ve kapama ayarı için ayarlayabileceğiniz süreler 10' ar dakika artacak ve azalacaktır. İstediğiniz açma ya da kapama zamanı ekranda görünüğünde ayar düğmesine basın. Belirlediğiniz zamanlar kaydedilecektir.

Hisset İşlevi(\*)

Hisset işlevi ile oda sıcaklığının kumandanın bulunduğu konumdaki sıcaklığa göre otomatik olarak ayarlanması sağlayabilirsiniz. Klimanız kumandanın bulunduğu konumdaki sıcaklığı istenen sıcaklık olarak belirler ve bu bilgiye göre çalışır. Kumandanızı klimanız ile doğrudan iletişim kurabileceği bir yere koymanız yeterli olacaktır. Hisset modunda kumanda ile ürün her 4 dakikada bir iletişim kurar. İletişim 10 dakika süreyle kesilirse klima üzerinde bulunan ortam sensörü devreye girer. İletişim tekrar sağlandığında, kumanda üzerindeki sensör tekrar devreye girecek ve fonksiyon siz iptal edene kadar çalışmaya devam edecektir.

İç Ünite Eşanjör Kurutma ve Temizleme İşlevi(\*)

OTO TEMIZ

Bu özellikle soğutma ve nem alma mod- larında klimanızı kapattığınızda iç ünite eşanjörü üzerinde havanın yoğuşması nedeniyle biriken su kurutulur ve eşanjör temizlenir. İşlev klimanız kapandıktan sonra devreye girer ve 15 dakika boyunca fan çalışır. Kurutma işlevi ısıtma modunda çalışmaz. İşlev devrede iken hava çıkış ağzındaki kanadı elinizle kapatmaya çalışmayın, kendisi otomatik olarak kapanacaktır. Kurutma ve temizleme işlevi Turbo Mod ile çalışmaz.

İyonizer İşlevi (\*)

Klimanızdaki iyon üretici ile (-) yüklü iyonlar üretilip fan ile ortama verilmesiyle çalışan bir işlevdir. Negatif iyonlar havada asılı duran toz, sigara dumanı, küf vb. solunum yoluyla insan sağlığına zarar veren parçacıkları parçalar ya da çökerterek ortamdan uzaklaştırır. Böylece ortamdaki havanın dönüşüm yapması nedeniyle ortaya çıkan hava kirliliğinin önüne geçilmiş olur. Negatif iyonlarla ortamdan uzaklaştırılan parçacıklar ortamdaki yüzeyler ve klimanızın iç ünitesinde toz görünümünde birikme yapabilir. Bu birikim ortamdaki bir havanın kirliliğine göre değişir. Bu nedenle cihazınızı belirli aralıklarla (haftada 1 kez) nemli ve sabunlu bir bezle silmeye özen gösteriniz. Silme işlemi sırasında enerjiyi sigortadan mutlaka kapatın. İyonizer işlevi opsiyoneldir, satın aldığınız üründe bulunmayabilir.

Kumanda Işığı

I

Bu düğme ile ışıklı kumandalarda kuman-da ekranındaki ışık açılır ve kapanır.

Reset İşlevi

Reset

Reset düğmesi ile kumandanızdaki tüm kişisel ayarlarını iptal ederek varsayılan ayarlara dönülmesini sağlayabilirsiniz.

Pratik ve Faydalı Bilgiler

- Odanızı aşırı soğutmayınız. Bu hem sağlığınız için iyi değildir hem de fazla enerji harcamanıza neden olur.

- Klimanız çalışırken güneş ışınlarının doğrudan içeri girmesine engel olun. Güneşlik ve perde varsa kapalı tutun yoksa temin edin.

- Klimanızın yatay ve düşey kanatlarının yönünü ayarlayarak oda sıcaklığının ve hava akımının eşit ve etkin bir şekilde dağılmasını sağlayın.

- Kafeterya, pastane, lokanta gibi büyük ve kapısı genellikle açık olan yerlerde kapılara hava perdesi kullanılması enerji tüketimini azaltacak, klimanızında daha iyi verim almanızı sağlayacak ve istenen sıcaklığın daha çabuk elde edimesini sağlayacaktır.

- Filtereleri düzenli olarak temizleyiniz. Zamanla kirlenen filtreler ısıtma, soğutma, hava akışı ve nem giderme işlevlerinin verimini düşürecek ve enerji tüketimini yükseltecektir.

- Serin havayı odada tutmak için kapı ve pencereleri mümkün olduğunca kapalı tutun. Klimanızı uzun süre çalıştırmayacaksanız 2-3 saat fan modunda çalıştırın. Bu işlem klimanızdaki nemi giderir. Daha sonra klimanızı sigortadan kapatın ve uzaktan kumanda pillerini çıkarın.

- Klimanın dış ünitesi dışarıdaki ısıyı emerek içeri taşır. Eğer dışarıdaki hava sıcaklığı düşerse klimanız daha az ısıtma yapmaya başlayacaktır. Bu

durumda klimanızın verdiği sıcaklık yetmiyorsa ek ısıtıcı kullanın.

- Klimanız odanızı ısıtmak için sıcak havayı dolaştırır. Bu nedenle klimanızın tüm odayı ısıtma zaman alacaktır. Mümkünse klimanızın çalışmasını odayı kullanmadan bir süre önceye programlayın.

- Klima ısıtma modunda çalışırken dış ortam sıcaklığının düşük ve nem oranının yüksek olması, ısıtma verimliliğinin düşmesine yol açarak dış ünite üzerinde buz oluşumuna neden olabilir. Bu durumda klimanız ısıtma işletimini durduracak ve otomatik olarak buz çözme işlemi (Defrost) devreye girecektir. Bu bir arıza değildir. Buz çözme işlemi dış ortam ve dış ünite eşanjör sıcaklıklarına bağlı olarak 5 ile 9 dakika arasında tamamlanacak ve ardından klimanız otomatik olarak yeniden ısıtma modunda çalışmaya başlayacaktır. Buz çözme işlemi klima kapatılsa da çalışmaya devam eder ve işlem bittiklten sonra klima tamamen kapanır. Buz çözme işlemi devam ederken klimanızın göstergesinde DF simgesi ile gösterilir.

- Hem iç hem de dış ortam sıcaklığı yüksekken ısıtma modunu seçmişseniz dış ünite bazen durabilir. Bu durum tamamen normaldir. Hiçbir şey yapmadan klimanız yeniden çalışmana kadar bekleyin.

- Klimanız çalışırken şebeke geriliminde aşırı düşme ya da aşırı yükselme meydana gelirse cihaz otomatik olarak durur ve gerilim normal seviyelere geldiğinde yeniden çalışmaya başlar.

- Klimanız her zaman çalışmaya en son seçilen mod ve sıcaklık ayarları

ile başlar.

- Uzun süre kullanmayacaksanız klimanızın dış ünitesini hava şartlarından koruyacak bir örtü kullanabilirsiniz.

Temizlik ve Bakım

DİKKAT: Kullanım sıklığına ve ortam koşullarına bağlı olarak iç ve dış ünitelere yılda en az bir kez yetkili servisler tarafından kapsamlı bakım yapılmadır.

UYARI: Temizleme işlemlerine başlamadan önce mutlaka klimanızı kapatın ve gelen elektriği sigortadan kesin.

• Klimanızın kullanım sıklığına ve orta-ma koşullarına bağlı olarak verimli ve temiz çalışması için filtrelerini belirli aralıklarla temizlemeniz gerekmekte-dir. Toz filtreleri yaklaşık olarak hafta da bir kez temizlenmeli, diğer filtreler yaklaşık 3 ayda bir değiştirilmelidir.
• Filtreler ürünün modeline göre değişiklik gösterebilir.
• Filtreler yedek parça olarak yetkili servislerden temin edilebilir.
• Yetkili servisin yapacağı bakım ve filtreler ücretilidir ve ücreti tüketiciye aittir.

Klimanızdaki filtrelerin temizliğini yetkili servis çağırmadan kendiniz yapabilirsiniz.

• Toz filtrelerini temizlemek için klima ön kapağını sol ve sağ yanlarından tutarak açın.
• Toz filtrelerini alt kenarlarından tutarak kaldırın ve aşağı doğru çekin.
• Elektrikli süpürge ile filtrelerin tozunu alın. Filtreler çok kirli ise ılık su ve yumuşak deterjan ile yıkayın. Filtreleri yerine takmadan önce mutlaka gölgede kurutun. Kurutmayı kesinlikle güneş ve ateş ile yapmayın. Filtreleri 40°C ‘den sıcak suda yıkamayın.
• Temizleme işlemi bitikten sonra filt-renin üst kısmını yuvasına yerleştirin ve alt kısmından yerine oturana kadar bastırın.
• Ön paneli hafif ıslak deterjanlı bir bez ile silin. Benzin, tiner vb. parlayıcı kimyasalları kesinlikle kullanmayın.
• Yetkili servisinize yaptıracağınız yıllık bakım klimanızı daha uzun süreli ve verimli kullanmanızı sağlayacaktır.

DİKKAT: Toz filtresi dışındaki filtreleri kesinlikle yıkamayınız.

DİKKAT: Klimanızı kesinlikle filtresiz çalıştırmayınız.Filtreleriniz kullanılamaz durumda ise yetkili servisten yenilerini alınız.

Çalıştırma Önerileri

• Yüksek iç ve dış sıcaklık; hem iç hem de dış ortam sıcaklıkları yüksekse ve klimanız ısıtma modunda çalışıyorsa dış ünite fanı ve kompresör bir süre durabilir. Bu tamamen normaldir. Klima yeniden çalışmana kadar bekleyin.
• Enerji düzensizliği; Klimanız çalışırken şebeke geriliminde aşırı düşme ya da yükselme meydana gelirse kli-

ma durur ve gerilim normale döndüğünde yeniden çalışmaya başlar.

- Enerji kesintisi; Kesintinin ardından enerji yeniden gelmeye başladığında klima kendiliğinden kaldığı yerden çalışmaya devam eder.

Sorun Giderme

Cihazınızda normal olmayan bir durum tespit ettiğinizde aşağıdaki açıklamalar doğrultusunda sorunu çözmeye çalışabilirsiniz. Cihazınız hala normal çalışmasına devam etmiyorsa İletişim Merkezi veya en yakın Yetkili Servis ile irtibata geçiniz. Yetkili servis listesine ve iletişim bilgilerine web sitesinden ulaşabilirsiniz.

SORUN SEBEBİ ÇÖZÜM
Klima Çalışmıyor.	Elektrik kesintisi.	Elektriklerin gelmesini bekleyin.
	Açma / kapama düğmesi açık değil.	Klimayı açın.
	Sigorta yanmış.	Sigortanın değiştirilmesini sağlayın.
	Kumandanın pili bitmiş. Pili	değiştirin.
	Çalışmanın başlaması için belirlenen zamana ulaşılamamış.	Bekleyin veya ayarlamayı iptal edin.
Klima hava üflüyor ama soğutma ve ısıtma performansı kötü.	Sıcaklık ayarlamasında hata var.	Uygun bir sıcaklık ayarlayın. Uygulama yöntemlerine bakın.
	Hava filtresi toz ile tıkanmış.	Toz filtrelerini temizleyin.
	Klimanın hava girişi veya çıkışı tıkanmış.	Tıkanmaya neden olan malzemeleri temizleyin.
	Kaplılar veya pencereler açık.	Pencere ve kapıları kapatın.
Klima hava üflüyor ama soğutma yapmıyor.	Klimanın hava girişi veya çıkışı tıkanmış.	Tıkanmaya neden olan malzemeleri temizleyin ve klimayı yeniden çalıştırın.
	Kompresör koruması (3dk).	Bekleyin.
	Sıcaklık ayarlaması hatalı.	Uygun bir sıcaklık ayarlayın.
Odada tuhaf bir koku var.SORUN SEBEBİ ÇÖZÜM	Odadaki başka bir nesne-den kaynaklanıyor olabilir.	Kokunun oda içindeki halı, giysi vb. neslerlerden veya nemli nesnelerden gelip gelmediğini kontrol edin.
Isıtma işlemi sürerken hava akımı hemen başlamıyor.	Isıtma için yeterli derece-ye ulaşılamadı.	Eğer hava akımı sıcaklık derecesi yükselmeden başlarsa istenmeyen bir soğutma etkisi görüle-cektir. Bunu önlemek için hava akımı sıcaklık yeterli dereceye ulaştıktan sonra başlayacaktır. Bu klima-nın yanlış çalışmasından kaynaklanmaz ve bir arıza değildir.
İç üniteden tık sesi geliyor.	Sıcaklık değişimi.	Sıcaklık değişiklikleri plastik malzemelerde genişle-me ve büzülmelere neden olur. Bu klimanın yanlış ça-lışmasında kaynaklanmaz ve bir arıza değildir.

Hata ve Koruma Mesajları

Klimanızda oluşan arızaları göstermek ya da oluşabilecek arızalardan korumak için cihazın ön yüzündeki göstergede özelleştirilmiş hata kodları görüntülenmektedir. Hata kodları her koda özel olarak önce belli sayıda yanıp sönerek ardından 35-40 saniye süreyle sabit görüntülenmektedir. Hata mesajları sorun giderilinceye kadar görüntülenmeye devam etmektedir. Görüntülenen mesajlara göre aşağıdaki işlemleri yapın.

Hata Mesajları

Hata mesajları sırayla önce ER ibaresi sonra da hatanın kendine özel kodu (01, 02, ..., 20, vb.) görüntülenerek belirtilir. Bu durumda cihaza herhangi bir şey yapmayın ve Yetkili Servis ile iletişime geçin.

Koruma mesajları

DF	Dış ünitede oluşan buzlanma çözülüyor. Buz çözme işlemi tamamlandıktan sonra klimanız yeniden ısıtma modunda çalışmaya devam edecektir.
RE	Elektrik tesisatınızda ark kontrolü yaptırın, sorun devam ederse servis çağırın
HL	Elektrik geriliminde dalgalanma var, gerilimin düzelmesini bekleyin.
ERİI ve ERİ3	Kumanda ile klimanızı kapatıp, sigortadan enerjisini kesin ve 30 saniye bekleyin. Sigortadan enerjiyi yeniden verip, klimanızı çalıştırın. 3-4 dakika sonra kompresör devreye girecek ve soğutma ya da ısıtma işlevi yeniden başlayacaktır. Eğer belirtilen hata kodları tekrarlanıyor ve klimanız çalışıyor ise yetkili servis ile iletişime geçin.

Ürün Bilgi Fışı PLAZMA INVERTER 9 A++

İşlev
Soğutma E
Isıtma E
Isıtma sezonu
Ortalama E
Daha sıcak H
Daha soğuk H
Kapasite kontrol
Sabit H
Kademeli H
Değişken E
birim
Soğutma Modu
Tasarım yükü (Pdesignc) 2,6 kW
SEER (Sezonluk enerji verimlilik oranı) 6,1 -
Enerji Verimlilik Sınıfı A++ -
Yıllık Elektrik Tüketimi		149	kWh/yıl
Isıtma modu : Ortalama iklim (Tdesignh = -10°C)
Tasarım yükü (Pdesignh)		2,3	kW
SCOP (Sezonluk enerji verimlilik oranı)		3,80 -
Enerji Verimlilik Sınıfı A -
İlave ısıtıcı gücü (-10°C dış ortam sıcaklığında)		0,50	kW
Beyan edilen kapasite (-10°C dış ortam sıcaklığında)		1,80
Yıllık elektrik tüketimi		847	kWh/yıl
Diğer detaylar
Ses gücü seviyesi (iç ünite/dış ünite)	L_WA	54/63	dB(A)
Soğutucu akışkan		R410A	-
Küresel ısınma potansiyeli	GWP	2088	kgCO2 eşd.
Uyumlu standart		EN 14825
Hesap yöntemleri - Ölçüm standartları
*Soğutucu akışkan sızıntısı iklim değişikliğine neden olur. Düşük GWP' li soğutucu akışkanlar atmosfere salınmaları durumunda daha düşük küresel ısınmaya, yüksek GWP'li soğutucu akışkanlar ise daha yüksek küresel ısınmaya neden olurlar. Bu cihazda 2088 mertebesinde küresel ısınma potansiyeline (GWP) sahip R410A soğutucusu kullanılmıştır. Bu, atmosfere salınan her 1 kg R410A gazının, 100 yıllık zaman periyodu boyunca küresel ısınmaya katkısının 1 kg karbondioksite kıyasla 2088 kat daha fazla olacağını göstermektedir. Cihazınızın soğutma devresine kesinlikle kendiniz müdahale etmeyiniz ve yetkili servislerimize başvurunuz.*Yıllık elektrik tüketimi standart test koşullarına göre belirlenmiştir. Gerçek tüketim, cihazın kullanım şekline ve kullanıldığı yere bağlıdır.

Ürün Bilgi Fışı PLAZMA INVERTER 12 A++

İşlev
Soğutma E
Isıtma E
Isıtma sezonu
Ortalama E
Daha sıcak H
Daha soğuk H
Kapasite kontrol
Sabit H
Kademeli H
Değişken E
birim
Soğutma Modu
Tasarım yükü (Pdesignc) 3,5 kW
SEER (Sezonluk enerji verimlilik oranı) 6,5 -
Enerji Verimlilik Sınıfı A++ -
Yıllık Elektrik Tüketimi 188 kWh/yıl
Isıtma modu : Ortalama iklim (Tdesignh = -10°C)
Tasarım yükü (Pdesignh)		3,1	kW
SCOP (Sezonluk enerji verimlilik oranı)		3,80 -
Enerji Verimlilik Sınıfı A -
İlave ısıtıcı gücü (-10°C dış ortam sıcaklığında)		0,75	kW
Beyan edilen kapasite (-10°C dış ortam sıcaklığında)		2,35
Yıllık elektrik tüketimi		1142	kWh/yıl
Diğer detaylar
Ses gücü seviyesi (iç ünite/dış ünite)	L_WA	54/63	dB(A)
Soğutucu akışkan		R410A	-
Küresel ısınma potansiyeli	GWP	2088	kgCO2 eşd.
Uyumlu standart		EN14511:2011
Hesap yöntemleri - Ölçüm standartları		EN 14825
*Soğutucu akışkan sızıntısı iklim değişikliğine neden olur. Düşük GWP' li soğutucu akışkanlar atmosfere salınmaları durumunda daha düşük küresel ısınmaya, yüksek GWP'li soğutucu akışkanlar ise daha yüksek küresel ısınmaya neden olurlar. Bu cihazda 2088 mertebesinde küresel ısınma potansiyeline (GWP) sahip R410A soğutucusu kullanılmıştır. Bu, atmosfere salınan her 1 kg R410A gazının, 100 yıllık zaman periyodu boyunca küresel ısınmaya katkısının 1 kg karbondioksite kıyasla 2088 kat daha fazla olacağını göstermektedir. Cihazınızın soğutma devresine kesinlikle kendiniz müdahale etmeyiniz ve yetkili servislerimize başvurunuz.*Yıllık elektrik tüketimi standart test koşullarına göre belirlenmiştir. Gerçek tüketim, cihazın kullanım şekline ve kullanıldığı yere bağlıdır.

Ürün Bilgi Fışı PLAZMA INVERTER 18 A++

İşlev
Soğutma E
Isıtma E
Isıtma sezonu
Ortalama E
Daha sıcak H
Daha soğuk H
Kapasite kontrol
Sabit H
Kademeli H
Değişken E
birim
Soğutma Modu
Tasarım yükü (Pdesignc) 5,0 kW
SEER (Sezonluk enerji verimlilik oranı) 6,1 -
Enerji Verimlilik Sınıfı A++ -
Yıllık Elektrik Tüketimi		287	kWh/yıl
Isıtma modu : Ortalama iklim (Tdesignh = -10°C)
Tasarım yükü (Pdesignh)		4,4 kW
SCOP (Sezonluk enerji verimlilik oranı)		3,80 -
Enerji Verimlilik Sınıfı A -
İlave ısıtıcı gücü (-10°C dış ortam sıcaklığında)		0,78	kW
Beyan edilen kapasite (-10°C dış ortam sıcaklığında)		3,62
Yıllık elektrik tüketimi		1621	kWh/yıl
Diğer detaylar
Ses gücü seviyesi (iç ünite/dış ünite)	L_WA	56/64	dB(A)
Soğutucu akışkan		R410A	-
Küresel ısınma potansiyeli	GWP	2088	kgCO2 eşd.
Uyumlu standart		EN14511:2011
Hesap yöntemleri - Ölçüm standartları		EN 14825
*Soğutucu akışkan sızıntısı iklim değişikliğine neden olur. Düşük GWP' li soğutucu akışkanlar atmosfere salınmaları durumunda daha düşük küresel ısınmaya, yüksek GWP'li soğutucu akışkanlar ise daha yüksek küresel ısınmaya neden olurlar. Bu cihazda 2088 mertebesinde küresel ısınma potansiyeline (GWP) sahip R410A soğutucusu kullanılmıştır. Bu, atmosfere salınan her 1 kg R410A gazının, 100 yıllık zaman periyodu boyunca küresel ısınmaya katkısının 1 kg karbondioksite kıyasla 2088 kat daha fazla olacağını göstermektedir. Cihazınızın soğutma devresine kesinlikle kendiniz müdahale etmeyiniz ve yetkili servislerimize başvurunuz.*Yıllık elektrik tüketimi standart test koşullarına göre belirlenmiştir. Gerçek tüketim, cihazın kullanım şekline ve kullanıldığı yere bağlıdır.

Ürün Bilgi Fışı PLAZMA INVERTER 24 A++

İşlev
Soğutma E
Isıtma E
Isıtma sezonu
Ortalama E
Daha sıcak H
Daha soğuk H
Kapasite kontrol
Sabit H
Kademeli H
Değişken E
birim
Soğutma Modu
Tasarım yükü (Pdesignc) 6,8 kW
SEER (Sezonluk enerji verimlilik oranı) 6,1 -
Enerji Verimlilik Sınıfı A++ -
Yıllık Elektrik Tüketimi		390	kWh/yıl
Isıtma modu : Ortalama iklim (Tdesignh = -10°C)
Tasarım yükü (Pdesignh)		5,6	kW
SCOP (Sezonluk enerji verimlilik oranı)		3,80 -
Enerji Verimlilik Sınıfı A -
İlave ısıtıcı gücü (-10°C dış ortam sıcaklığında)		1,33	kW
Beyan edilen kapasite (-10°C dış ortam sıcaklığında)		4,27
Yıllık elektrik tüketimi		2063	kWh/yıl
Diğer detaylar
Ses gücü seviyesi (iç ünite/dış ünite)	L_WA	57/65	dB(A)
Soğutucu akışkan		R410A	-
Küresel ısınma potansiyeli	GWP	2088	kgCO2 eşd.
Uyumlu standart		EN14511:2011
Hesap yöntemleri - Ölçüm standartları		EN 14825
*Soğutucu akışkan sızıntısı iklim değişikliğine neden olur. Düşük GWP' li soğutucu akışkanlar atmosfere salınmaları durumunda daha düşük küresel ısınmaya, yüksek GWP'li soğutucu akışkanlar ise daha yüksek küresel ısınmaya neden olurlar. Bu cihazda 2088 mertebesinde küresel ısınma potansiyeline (GWP) sahip R410A soğutucusu kullanılmıştır. Bu, atmosfere salınan her 1 kg R410A gazının, 100 yıllık zaman periyodu boyunca küresel ısınmaya katkısının 1 kg karbondioksite kıyasla 2088 kat daha fazla olacağını göstermektedir. Cihazınızın soğutma devresine kesinlikle kendiniz müdahale etmeyiniz ve yetkili servislerimize başvurunuz.*Yıllık elektrik tüketimi standart test koşullarına göre belirlenmiştir. Gerçek tüketim, cihazın kullanım şekline ve kullanıldığı yere bağlıdır.

Cihazınızın Çevreye Uygun Bir Şekilde Atılması

Ürünün üzerinde veya bilgi etiketinde yer alan bu işaret, bu cihazın kullanım ömrünün sonunda diğer evsel atıklarla birlikte atılmaması gerektiğiniibelirtmektedir.

Kontrol edilmeyen atık imhasının çevreye ve insan sağlığına olası zararlarını önlemek için, lütfen bu cihazı diğer atık türlerinden ayırın ve malzeme kaynaklarının sürdürülebilir tekrar kullanımlını desteklemek için sorumlu bir şekilde yeniden dönüşüme kazandırılmasını sağlayın. Bu cihazın çevre sel olarak güvenli geri dönüştürme için ne reye ve nasıl gö-türeceğiniz konusunda bilgi almak üzere, ürünü satın aldığınız bayi ve yerel kuru-luşlarla iletişim kurun. Bu ürün, geri dönüşüm için diğer ticari atıklarla karıştırıl-mamalıdır

Pili bertaraf etmek istiyorsa niż lütfen uygun geri dönü şüm için toplama sistemlerini veya tesislerini kullanınız. Bu sayede çevre ve insan sağlı gında meyda- na gelebilecek potansiyel

zararların engellenmesine katkıda bulun- muş olursunuz.

DİKKAT: Pilin kurşun içermesi durumunda, piller için “tekerlekli konteyner şekil” altında “Pb” (kurşun) işareti yeralır.

Ambalaj Bilgisi

Ürünün ambalajı, geri dönüştürülebilir malzemelerden üretilmiştir. Ambalaj atığını evsel veya diğer atıklarla birlikte atmayın, yerel yönetimin belirttiği ambalaj toplama noktalarına atın.

Cihazı kendiniz sökmeyin. Sistemin sökülmesi ve soğutucu gaz, yağ veya diğer par çalarla ilgili işlemler Yetkili Servis tarafından ilgili yerel yönetmeliklere göre yapılmalıdır.

Enerji Tasarrufu İçin Öneriler

Klimanızı konforlu ve daha verimli kullan-manız için aşağıdakikeri yapabilirsiniz:

- Klimanızın kapasitesinin kullanmak istediğiniz mekana uygun olduğundan emin olun. Soğutma kapasitesi mekanın ihtiyacından daha küçük bir klima verimli soğutma sağlamayacağından kompresörü sürekli devrede tutmak zorunda kalacak ve enerji tüketimi artacaktır.

- Soğutma kapasitesi mekanın ihtiyacından daha büyük bir klima ise ortamı çok çabuk soğutacak ve kompresörü sık sık açıp kapatacaktır. Bu durumda klimanızın enerji tüketimini arttıracaktır. Klimanızın bulunduğu ortam aşırı soğuyacak ve rahatsızlık yaratacaktır. Ayrıca daha yüksek kapasiteli klimalar daha fazla ses seviyesine sahip olduğu için daha küçük mekandaki yoğun ses de rahatsızlık yaratacaktır.

- Klima kullandığınız mekanın ısı yalıtımı konforunuzu arttıracak ve enerji

tüketiminizi düşürecektir. Bu nedenle odanın ısı kayıp ve kazanç noktalarının iyi yalıtilması önemlidir.

- Klimanız soğutma modundayken güneş ışınlarının doğrudan içeri girdiği saatlerde güneşlik, perde veya panjurların kapalı olması klimanızın enerji tüketimini düşürecektir.

- Dış ünite üzerinde hava akışını engellememek şartıyla kullanılacak gölgelik, tente vb. malzemeler enerji sarfiyatınızın artmasını engeller.

- Klimanızın kurulumu sırasında iç ve dış ünitelerin yerleşim kurallarına uyulması önemlidir. Özellikle iç ve dış ünitelerin hava giriş çıkış noktalarının önünde hava akışını engelleyecek etkenlerin olmaması gerekmektedir.

- Soğutma modunda klimanızın ihtiyaç duyduğunuz sıcaklık değerinden daha düşük değerlere ayarlanması enerji tüketiminizi arttırırken konfor etkisini azaltacaktır. Klimanızı sürekli en düşük ayar sıcaklığı yerine ihtiyaçınıza göre daha yüksek sıcaklık değerlerinde kullanabilirsiniz.

- Klimanızın toz filtrelerinin temizliğini düzenli aralıklarla yapınız. Filtrelerin tıkanması hava akışını engelleyeceğinden, klimadan beklediğiniz performansı almanızı engelleyecektir. Bu durum klimanızı zorlayacağı için enerji tüketiminin de artmasına ne-den olacaktır.

- Klimanızda programlama özelliğini kullanarak enerji tüketimini düşürebilirsiniz. Mekanı kullanmadığınız zamanlarda klimanızın kapanmasını ve kullanacağını zamanlarda açılmasını sağlayabilirsiniz.

- Klima iç ve dış ünitelerinde yer alan ısı değişim elemanlarının temizliği

çok önemlidir. Isı değişim elemanlarının kirlenmesi, tıkanması klimanızın istediğiniz soğutma/ısıtmayı geçekleştirmek için daha çok çalışmasına ve enerji tüketiminin artmasına neden olur. Bu nedenle klimanıza yılda en az bir kez bakım yaptırmanızı öneririz.

- Yıllık bakım garanti kapsamı dışındadır.

- Hava yönlendirme kanatlarını mekan içerisinde bulunan kişileri rahatsız etmeyecek şekilde ayarlamanızı öneririz.

- Klimanızın çalışma ayarları gerçekten ihtiyaç duyulmadığı sürece değiştiril-memelidir.

- Klimanızı kullanırken soğutma için 24-28°C arasında, ısıtma için 25-28°C arasında ayarlamanız enerji tasarrufu açısından daha uygundur. İhtiyaç duyulmadığı sürece değiştirilmemelidir.

Müşterinin Seçimlik Hakları

Müşteri; malın 6502 sayılı Tüketicinin Korunması Hakkında Kanun hükümleri uyarınca ayıplı olduğunu anlaşılması durumunda ayıp daha sonra ortaya çıkmış olsa bile, malın müşteriye teslim tarihinden itibaren iki yıllık zamanaşımı süresi içinde;

1. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
2. Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, seçimlik haklarından birini Satıcıya karşı;
3. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
4. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini ise Satıcıya, üretici veya ithalatçıya karşı kullanılabilir.

Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için oran-tısız güçlükleri beraberinde getirecek olması hâlinde tüketici sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir.

Müşteri şikâyet ve itirazları konusundaki başvurularını Tüketici Mahkemelerine ve Tüketici Hakem Heyetlerine yapabilir.

VESTELE

MALIN	SATICI FIRMANIN			AUCININ
	KILMA	Unvan	Adi, Soyadı
Cinis	VESTE	Adresi
Markası	VESTE	Adresi
Modeli
Seri No		Tel-Faks	Tel
Serli No	Tel-Faks
Teklim Tarhih ve Yeri	Teklim Tarhih ve Yeri
Azamı Tamir Suresl 20 Isgunlu	Teklim Tarhih ve Yeri
Garanti Suresl 2 Yil	Teklim Tarhih ve Yeri
URETIÇI FIRMA:	Turkiye GENEL DAGTICISI:	Vestei Ticaret A.S.	Levert 199 Buykudee cad. No:199 34394	Tek: 44 44 123
Web: wvm.vestel.com.tr/deslek	Tek: 44 44 123	Sisl/İstanbul - Türkiye	let: 44 44 123	Tel: [phone]
Tek: 44 44 123	Tek: 44 44 123	Web: wvm.vestel.com.tr/deslek	let: 44 44 123	E-posta: [e-mail]
Uestel Bevaz Esva Sanayi ve Ticaret A.S.	Turkiye GENEL DAGTICISI:	Vestei Ticaret A.S.	Levert 199 Buykudee cad. No:199 34394	Tek: 44 44 123
Organizne Sanayi Bojgesi 45030 Manısa - Türkiye	Teklim Tarhih ve Yeri
Tek: 44 44 123	Teklim Tarhih ve Yeri
E-posta: [e-mail]	Tek: 44 44 123	Web: wvm.vestel.com.tr/deslek	Tek: 44 44 123	Tek: 44 44 123

GARANTI BELGES!

Zorlu Holding Kurniusudur.

mala iliskin futuranin tarihi ve sayisi ile seri numarasiu icermek zorundadir.

MUSTERI'NI SEGIMLIK HAKLARIL

Musteri: malin 6502 sayılı Trekitcimin Korumasi Haikanda Kaunuhukumen yurancsa ayupli olugunun anlasihmasi durumunda, ayip daha sonra ortaya çıkmis olsa bile, malin mushterivye teslim tarhiniden itibaren iki yilik zamanaşimi suresi yinde;

1. Saitlani geri vermeye hazir oluşgunu bildirek sözleşmeden domne, 2. Saitlani alikoyup ayip oramnda satis bedelinden indirim istreme, sistemlik hakalkarindan birni satıya karisi; sistemlik hakalkarindan birni satıya karisi;

2. Asin bir masrat gerktilmedigil takirdde, butun masrafan salicva at olmak uzere saitlanın ucrésziz onarilmasıl istreme, selmilik hakalarından birini ise Saticiya, urteki veya istreme, seçimilik hakalarından birini ise Saticiya, urteki veya intahatıya karşı kullanılabilir.

3. İmkan varsa, saitlanın ayıpszir mir misiil ile değiştirilmesıl

Ucrstiz onarm veya mali ápysz misi ile değişklimesinin satal iún orantisz g 商品ler berabinde getriecer olması halinde tuketici, szolzesmeden donne veya ápy oranında bedelden indirim hakarından birini kullanabilir.

Musheri, sikiyeti ve İbirazlar konsumdaki daşvularıları Tüketici Makzemelerine ve Tüketici Hakem Heyleterine Yapabilir.

1. Garanti belgesi ile ilgili olark gakılabilecek sorulara için T.c. Gümruk ve Ticaret Bakanlıgi Tuketicinin Korumnasi ve Pyasa Gozetimi Genel Mudurtraguje ne basyurulabilir.

GARANTI YUKUMULUCU - MUSTERINI DIXKAT ETMESI GEREKEN HUSUSTAR

1. Garanti Belgesi uzernide marmulun original seri numarasında tarifat yapidigi hallerde garanti perseverici.

2. Garanti yukumluqunun geçeri olabilmesi için, VESTEL yetkili personelinden ya da yetkili servislerinden bahska hiçbir kimşenin, hiçbir şekilde cinazın tamir ve tadiline mudahale etmemesi gerekmeketedir.

3. Arizali chiazin famir yerini (cihazin kullanildigi yer veya servis atolyesi) ve seklini yetkili servis belirer.

4. Asygida akiakanı koşullarda arizali cihaz garanti kapasmina

girmetz:

a) (Cihaza bağlanı dış đơnlımdan (regulator, kesintisiz güç kayangı vb.), kayankalan azılar),

b) Anormal voltaj dusukluqü veya fazaliyindan, hatali

elektrik tesatsindan, cihazin etliketinde belirtilenden farkli bir şebeké gerüllimine bağlanmasıyla oluşan azılar. (c) Malin tesliminden sonraki nakiller ve yerleştirme sonucu (dışme, aşırı sarsılma, darbe v.s.) oluşabilecek arızalar, (d) Cihazin kullarım hatalarından meyedana geben dış ve iç yuzyelerdeki bozulma, çizlime, kimilmalar ve arızalar, e) Doga olaylarım (vildirim, sel, su baskıml, deprem, yangen v.s.), yol azacgâri arızalar.

1. Garanti Beges'ni termemuli etinlerek tuketicive verilmesi sorumluqyu tuketicini mali sain aldigi yetkil salic, acente ya da temsilcilikere aittir. Garanti Beges, satin allin

GARANTI SARITARLI

1. Garanti suresi maini teslim tarihinden ibibaren basjar ve 2 yildir.
2. Maini butun pargalari dahl olmak uzere tamaji firmamiz
3. Maini garanti suresi igersinde arizalanmasi durumuda, tamirde geşen süre garanti surisine elkenir. Maini tamir

suresi en fazla 20 is gunduur. Bu sure era lisişkin arizanın seriş istasyonuna, seriş istasyonun olırması durumunda, malii satıcsi, bayil, acentası, temsilicihli, ithaltaysi veya ureticisinden birisiye bildirim tarihiniden itibaren basjar. Maliin uritalatı, maliin famlir tamamlanıcavya kadar, benzer azöliklere sahip bâska bir mali tuketicinin kullanimna tahısı etmek zorundadir.

1. Main garantı suresi icinde, querk malzeme ve işgilik, gerekse montal hatalarindan dolayı arızalarıması halinde, işgilik maserli, değistirilen parça bedeli yıa da baska herhangi bir a altında hierbir u root talep edilimekszin tamri yapılacaklar.
2. Tuketikinin tamir hakkın kullanmasa ragemen malin.

a) Garanti suresi icinde terkar azizalaması, b) Tamarin için gerken azami surnenin azılması, (c) Tamarinin munnakan olmadığının, yetkili servis istasyonu, salsık, ureticı veya ithalatı tarihdan bir raporla belirlemesi, durumlarmında; tuketici malin bedel iadesini, ayip oranında bedel indirimini veya malin ápisz misiı ile, değişilimmesi satıcıdan talep edebilir. Salsık, tüketinin talebini reddedemez. Bu talebin yerine getilirmemesi durumlunda satılc, ureticı ve ithalatı muteselisen sorumludur. 6. Malin kullanma kılavuzında yer alan husustara aykırı kullamilmasindan kaynaklan anızalar garanti kapsaml disindadir.

Satış sonrası en iyi hizmeti sunabilmek için buradayız.

MÜŞTERİ HİZMETLERİ

44 44 123

[e-mail]

www.vestel.com.tr'den CANLI DESTEK

VESTEL MOBİL UYGULAMA

VESTEL MÜŞTERİ HİZMETLERİ tüm kanallardan iletilen taleplerinizi alır.

Talebinizle ilgili gerekli incelemeleri ve analizini gerçekleştirir.

Talebiniz hakkında sizi bilgilendirir.

*Talebiniz doğrultusunda memnuniyet hedefiyle hizmet verilmesini sağlar.

Talebinizi teşekkür alma hedefiyle sonuçlandırır.

44 44 123

www.vestel.com.tr

CE Cihazınızın T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'nce tespit ve ilan edilen kullanım ömrül (cihazın fonksiyonlarını yerine getirebilmesi için gerekli yedek parça bulundurma süresl) 10 yıldır.

Zorlu Holding kuruluşudur.

Üretici Firma:

Vestel Beyaz Eşya Sanayi ve Ticaret A.Ş.

Organize Sanayi Bölgesi 45030 Manisa - Türkiye

Tel: [phone]

Web: www.vestel.com.tr/destek

E-posta: [e-mail]
