KULLANIM KILAVUZU Flora Doğa Inverter Plus 12+12 VESTEL

Beklentilerinizin üzerinde ürün sunmayı amaç edinen VESTEL, modern tesislerinde özenle üretilen, titiz kalite kontrollerinden geçirilen, doğa ve teknoloji dostu cihazınızı kullanımınıza sunmaktadır.

Bu kullanım kılavuzu size cihazınızın kullanımında yol gösterecektir. Lütfen ürününüzü kullanmaya başlamadan önce bu kılavuzu dikkatle okuyun.

Cihazınız, gerekli olan özeni ve bakımı sağladığınız takdirde size uzun yıllar hizmet edecektir. Cihazınızı kullanırken keyif almanızı diliyoruz.

Bu ürün, çevreye saygılı VESTEL BEYAZ EŞYA A.Ş. tesislerinde doğaya zarar vermeden üretilmiştir.

Güvenlik İle İlgili Önemli Bilgiler

Bu kılavuz, klimanızın ilk kullanımı, güvenliği, kullanım amaçları ve temizlik/bakımı ile ilgili önemli bilgiler içermektedir.

Bu kullanım kılavuzunu her zaman klimanızla birlikte muhafaza edin. Ürünü bir başkasına devrettiğinizde kılavuzu da birlikte verin. Kullanım kılavuzunu klimanızı kullanmadan önce, yanık, elektrik çarpması, yangın veya yaralanma riskini azaltmak için dikkatlice okuyun ve klimanızın çalıştırılması, sorun giderilmesi ve temizliğiyle ilgili talimatlara uyun.

Klimanın montaj işlemi Vestel Yetkili Servisi tarafından yapılmalıdır. Klimanın topraklaması yapılmalıdır.

UYARI: Ölüm yaralanma veya mal hasarı riskini belirtir.

DİKKAT: Elektrik çarpması riskini belirtir.

UYARI: Yanıcı gaz içerir.

İçindekiler

Güvenlik Talimatları ...... 4

Genel Güvenlik Uyarıları 4

Temizlik ve Bakım Yaparken Dikkat Edilmesi Gereken Güvenlik Bilgileri ......6

Taşıma ve Nakliye Sırasında Dikkat Edilmesi Gereken Güvenlik Bilgileri ......6

Kurulum 7

Montaj Konumunun Belirlenmesi ..... 7

Piller 7

Sorumluluk Sinirlaması ...... 7

Teknik Özellikler ......8

Ürün Boyutları 8

Teknik Değerler 9

Uzaktan Kumanda ....10

Genel Görünüm ......11

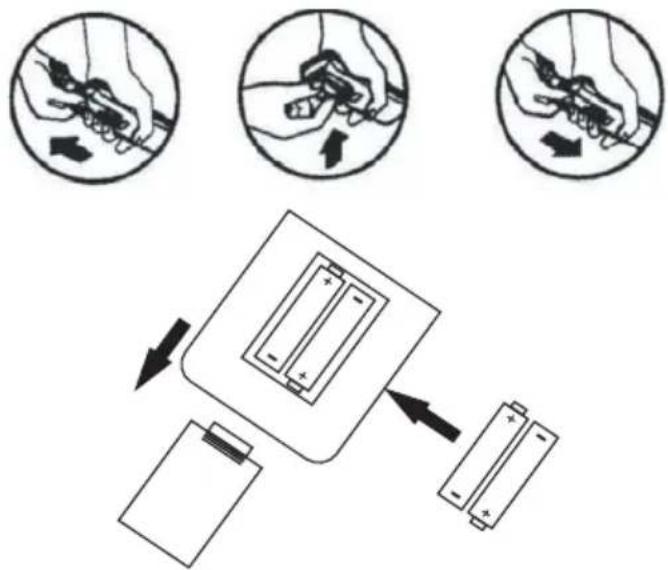

Uzaktan Kumanda Pillerinin Takılması ve Değiştirilmesi ......11

Uzaktan Kumandanın Kullanılması Sıra- sında Dikkat Edilmesi Gereken Noktalar 11

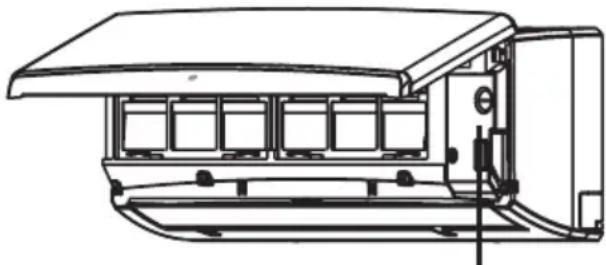

Uzaktan Kumandasız Kullanım ..... 12

Kullanım ......12

İlk Çalıştırma ve Hızlı Kullanım ...... 12

Çalışma Sıcaklık Aralıkları ...... 12

Mod İşlevi 13

Isıtma İşlevi 13

EKO (Enerji Tasarrufu) İşlevi...... 13

İç Ünite Ekran Işığı İşlevi 14

Dikey Hava Akış Yönlendirme İşlevi ... 14

Nem Alma İşlevi 15

Süper Turbo İşlevi 15

Uyku İşlevi 15

Otomatik açma ya da kapatma işlevi 16

Otomatik (İç Ünite Eşanjör) Temizleme İşlevi 17

Sinyal Sesi İptal İşlevi 17

Çocuk Kilidi.... 17

Sıcaklık Birim Seçim İşlevi 17

Pratik ve Faydalı Bilgiler .....18

Temizlik ve Bakım ......19

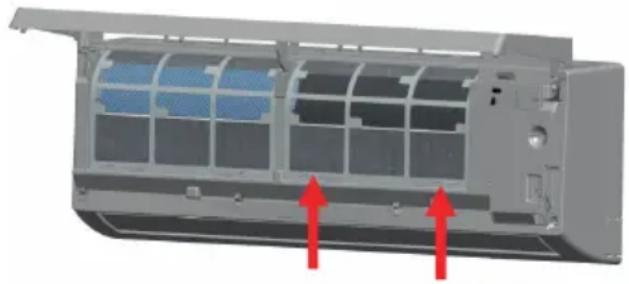

Filtre Temizliği (Toz Filtreleri) ...... 19

Çalıştırma Önerileri ......19

Cihazın Çevreye Uygun Bir Şekilde Atilması ......19

Ambalaj Bilgisi 20

Enerji Tasarrufu İçin Öneriler 20

Müşterinin Seçimlik Hakları ...21

Sorun Giderme 22

Koruma Mesajları ...... 22

Ürün Bilgi Fisleri 23

Garanti Belgesi 25

Güvenlik Talimatları Genel Güvenlik Uyarıları

• Bu bölümde belirtilen ve maddi hasar, yaralanma tehlikelerini önlemeye yardımcı olacak güvenlik talimatlarına uyulmaması durumunda ürünün garantisi geçersiz olacaktır.
• Klimanız R32 soğutucu gaz içerir. R32 soğutucu gaz hafif ya- nicıdır.
• Klima topraklanmalıdır. Yetersiz topraklama elektrik çarpmalarına ne- den olabilir. Kablo bağlantısı, uzman bir elektrikçi tarafından yapılmalıdır. Ürünün, milli elektrik düzenlemelerine uygun topraklama yapılmadan kullanılması halinde ortaya çıkacak zarar- lardan üretici firma sorumlu değildir.
• Montaj ve tamir işlemleri her zaman Yetkili Servis tarafından yaptırılmalıdır. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu olmayacaktır.
• Klimanız elektrik şebekesine uygun akımda gecikmeli V otomat ile bağlan-malıdır.
• Klima montajını yanıcı gazların veya sıvıların olduğu yerlere yapmayın. Bu yangına neden olabilir.
• Dış ünitenin komşularınızın rahatsız olmayacağı bir yere montaj edilmesini yetkili servis personelinden talep edin.
• İç ünite, yerden yüksekliği 1,8 metreden az olmayacak şekilde montajlanmalıdır.
• Klima ev ofis vb kapalı mekanlarda kullanılmak üzere tasarlanmıştır. Otomobil, kamyon, otobüs, vinç, gemi vb motorlu araçlara kurulum yapılmamalıdır.
• Ürün çalışırken iç ve dış ünitelerdeki hava giriş vezkışına elinizi veya her-

hangi bir cisim sokmayın.Hızla dönen fanlar ciddi yaralanmalara neden olabilir.

• Dış ünitenin önüne herhangi bir engel koymayın ve üzerini örtmeyin.
• Elektrik kesintilerinde veya fırtınalı ha- valarda sigortayı/şalteri indirerek kli- manın enerjisini kesin. Bunu ihmal et- mek yangın veya elektrik çarpmasıyla sonuçlanabilir.
• Hava akımının uzun süre doğrudan vücudunuza gelmemesine dikkat edin. İnsanları, hayvanları veya bitkileri kesinlikle klimadan çıkan sıcak veya soğuk havaya doğrudan maruz bırakmayın. Havanın yönünü, insanlara doğrudan üflemeyecek şekilde ayarlayın.
• Uzun süre soğuk havaya maruz kalma-yın. Bu durum fiziksel sorunlara, sağlık problemlerine neden olabilir.
• Camları ve kapıları kapatın aksi takdirde soğutma veya ısıtma performansı düşecektir.
• Klimayı hiç hava almayan alanlarda uzun süre kullanmayın. Klimayı ocak vb cihazlarla aynı anda çalıştırırken ortamı ara sıra havalandırın.
• Nem çok yüksekse ya da kapı veya pencere açıksa klimayı uzun süre çalışır halde bırakmayın.
• Dış ünite hariç klimayı açık hava koşullarında (güneş, yağmur vb) bırakmayın.
• Klimanız, kapalı mekanlarda kullanılmak üzere, özellikle ev tipi kullanımlar için tasarlanmıştır. Bu klimaların; veri merkezi, laboratuvar gibi hassas cihazların bulunduğu ortamın soğutulması/ısıtılması, bitki, gıda ve hayvancılık sektöründeki endüstriyel soğutma/ısıtma ya da sanatsal eserler gibi değerli eşyaların bulunduğu ortamın sıcaklık değerinin korunması için kullanılması uygun değildir. Ürünün, bu gibi ama-

cına uygun olmayan kullanımı sebebiyle doğabilecek zararlardan üretici firma sorumlu tutulamaz.

• Elektrik devresine aşırı yük binmesini önlemek için aynı devrede bir başka yüksek güç çeken cihaz çalıştırmayın. Uzatma kabloları ya da çoklu prizlerle bağlantı yapmayın. İhmal ederseniz elektrik çarpması veya klimada hasara sebep olabilir.
• Klimanın 8 yaş ve üzeri çocuklar ile kısıtlı fiziksel, duyusal, zihinsel kapasiteye sahip olan ya da bilgi ve deneyime sahip olmayan kişiler tarafından kullanılabilmesi için gözetim altında olmaları veya klimanın güvenli kullanımı ile ilgili talimatları ve tehlikeleri anlamaları grekir.
• Çocuklar klimayla oynamamalıdır. Te-mizlik ve kullanıcı bakım işlemleri, baş-larında bir büyük olmadığı sürece ço-cuklar tarafından yapılmamalıdır.
• Çocukları klimanın iç ve dış ünitesinden uzak tutun. Ürünle oynamalarına izin vermeyin. Aksi taktirde yaralanma, ölüm veya arıza riski söz konusudur.
• Ambalaj malzemeleri boğulmaya ne- den olabilir. Çocukların erişebileceği yerlerden uzak tutun.
• Klimadan tahliye edilen suyu içmeyin. Aksi takdirde ciddi sağlık problemleriyle karşılaşabilirsiniz.
• İç üniteyi yağmur altında veya ıslanabileceği bir yerde bırakmayınız.

Klima yalnızca elektrik kablosunda ve klimanın gövdesinde hiçbir hasar görünmediği takdirde kullanılmalıdır.

• Elektrik kablosunda düzenli olarak hasar kontrolü yapın. Klimanın elektrik kablosunu çekerek zorlamayın. Elektrik kablosunun üzerine hiçbir eşya koymayın.
  • Elektrik kablosu zarar görmüşse her-

hangi bir tehlikenin önlenmesi için sa- dece üreticinin önerdiği yetkili servis tarafından değiştirilmelidir.

Klimanızı asla aşağıdaki durumlarda kullanmayın:

• Klima veya elektrik kablosu hasarlıysa,
- Klima düzgün çalışmıyorsa,
- Klimanın elektrikli parçaları görünür şekilde hasarlanmışa,
- Klima ıslanmışsa, su veya diğer sıvıla- rin içine düşmüşse, sel baskınına maruz kalmışsa, elektriksel parçaları suyla te- mas etmişse,
- Klimadan garip bir ses, duman ve koku gelirse.

Eğer belirtilen durumlardan birisi tespit edilirse, klimanızı hemen kapatın, güç bağlan-tısını kesin ve yetkili servisle irtibata geçin.

• Hasarlı bir klima ya da parçaları ciddi yaralanmalara ve yangına neden olabilir.
• Klimanızda herhangi bir arıza meydana gelirse, klimayı kendiniz tamir etmeye çalışmayın, klimayı sökmeyin.
• Yanlış bir şekilde yeniden montaj edilir-se kullanılırken elektrik çarpması riskine neden olabilir. Klimanın içinde kullanıcı tarafından tamiri yapılabilecek parça yoktur.
• Üretici tarafından tavsiye edilmeyen aksesuarların kullanılması klima hasarına ve yaralanmalara neden olabilir.
• Klimada soğutucu gaz dolaşımının ger- çekleştiği soğutma devresine kesici ve delici aletler kullanarak zarar vermeyin. İsı değiştirici gaz kanallarının ve boru uzantılarındanaki üst yüzey kaplamaları- ın delinmesi durumunda püskürecek soğutucu gaz, cilt tahrişleri ve göz ya- ralanmalarına sebep olur.
• Çalışır durumda iken klimadaki hava giriş-çıkış bölümlerini ve dış ünitenin üze-

rini örtmeyin veya herhangi bir cisimle kapatmayın.

- Klimaya doğru yanıcı ve soğutucu gazlar içeren spreyler sıkmayın.

- Klimada soğutucu gaz kaçağı meydana geldiğinde ortamı havalandırmak için pencereleri açın ve Yetkili Servisi arayın.

- Klimanın bulunduğu ortamda yanıcı gaz kaçağı meydana geldiğinde gazı ve klimayı kapatın. Ortamı iyice havalandırmadan klimayı çalıştırmayın.

- Klimanın ve elektrik kablosunun yakınına ısıtıcı cihazlar koymayın. Bu cihazlardan yayılabilecek aşırı ısı, klimanın plastik parçalarını eritebilir.

- Islak ve nemli eller ile klimaya dokunmayın, klimayı çalıştırmayın.

- Klima uzun süre kullanılmayacaksa, elektrik bağlantısını sigortadan kesin.

- Enerji kesintisi sonrası enerji geldiğinde klimanız en son çalıştığı modda çalış-maya başlar.

- Eğer elektrik kesintisi devam ederken evinizden çıkacaksanız, klimanızın oto-matını kapalı konuma getiriniz.

Temizlik ve Bakım Yaparken Dikkat Edilmesi Gereken Güvenlik Bilgileri

Aşağıdaki durumlarda klimanın kapatıldığından ve sigortadan/şalterden elektriğinin kesildiğinden emin olun:

-Kurulumdan önce,
-Temizlik ve bakım işleminden önce,
-Tamir işlemlerinden önce,

• Klimayı temizlemek için sıvı veya aşındırıcı deterjanlar kullanmayın. Üzerine su ve diğer sıvıları sıçratmayın aksi takdirde plastik parçalar hasar görebilir ve hatta elektrik çarpması meydana gelebilir.
• Kısa devrelerin ve yangının meydana gelmesini önlemek için iç üniteyi kuru tutun.“Temizlik ve Bakım” bölümünde anlatıldığı gibi klimanızı temizleyip, bakımını gerçekleştirin.
• Kimyasal maddeleri kullanmayın ve klimaya yaklaştırmayın. Benzin, tiner vb maddeleri kullanmayın.

Taşıma ve Nakliye Sırasında Dikkat Edilmesi Gereken Güvenlik Bilgileri

• Klimanızın taşınması ve nakliyesi esnasında, iç üniteyi taşırken OK yönüne dikkat ediniz.
• Dış üniteyi dik olarak taşıyınız ve bekle- diği yerde dik olarak bulundurunuz.
• İç ve dış ünite kutularının üzerine basmayınız ve üzerilerine ağır yükler koymayınız.
• Klimanın başka bir yere montajı için yetkili servis ile bağlantıya geçiniz.

Kurulum

• Klima milli tesisat talimatına uygun olarak kurulmalıdır.
• Klimanın kurulumu “Kurulum Talimatlarına” uygun olarak Vestel Yetkili Servisi tarafından yapılmalıdır.
• Montaj binanın merdivenlerine, çıkışlarına ve koridorlarına yapılmamalıdır.
  Klimanın denendiği durağan basınç 100 KPa' dir.
  Klimanın elektrik bağlantısında kullanılması gereken sigorta 18000 btu/h dış ünite C tipi 20A, 27000 btu/h için C tipi 25A' dir.
  Klimanın montajının yapılacağı mekandaki elektrik tesisatı kablo çapının uygun kesitte olmasına dikkat edilmelidir.
  Klimanızın yalnızca dış ünitesi bina dışında kullanıma uygundur.

Montaj Konumunun Belirlenmesi

İç Ünite

• Klimanın yakınında buhar veya ısı kaynağı olmamalıdır.
• Montaj konumunda hava dolaşımını etkileyen herhangi bir engel olmamalıdır.
• Hava dolaşımı iyi olmalıdır.
  • Tahliye kolay yapılabilmelidir.
• Kapı girişine yakın olmamalıdır.
• Hava emişinin engellenmemesi için iç ünitenin üst yüzeyi ile tavan arasında minimum 150 mm açıklık bırakılmalıdır.
• İç ünitenin alt yüzeyi yerden en az 1.8 m yüksekte olmalıdır.

Diş Ünite

• Dış üniteyi güneş ışığından veya yağmurdan koruyan bir tente varsa kondenserin ısı dağıtımını engellemediğinden emin olun.
• Hava emişinin engellenmemesi için dış ünitenin arka yüzeyi ile duvar arasında

minimum 150 mm açıklık bırakılmalıdır.

- Dış ünite hava akışının önünde engel bulunmamalıdır.

Piller

• Pilleri doğrudan güneş ışığı, ateş vb etkenlere veya aşırı sıcağa maruz bırakmayın.
• Kullanılmış pillerle yeni pilleri bir arada kullanmayın. Biten pilleri pillerin takılması bölümünde anlatıldığı şekil ve tipteki pillerle değiştirin. Şarj edilebilir piller kullanmayın.
• Pillerin akmış olması halinde uzaktan kumandayı kullanma yın. Pillerden akan sıvıya temas etmeyin. Temas halinde suyla yıkayın.
• Kumanda ekranındaki simgesi pillerin tükendiğini gösterir. Bu simgeyi gördüğünüzde pilleri değiştirin.

Sorumluluk Sinirlaması

Bu kılavuzda yer alan tüm teknik bilgiler, kullanım talimatları, klimanın çalıştırılması, bakımı ve klimanızla ilgili son bilgileri içerir. Üretici firma, bu kullanım kılavuzundaki talimatlara uyulmaması, cihazın kullanım amacının dışında kullanılması, yetkili olmayan onarım işlemleri, cihaz üzerinde izin verilmeyen değişiklikler yapılması ve üretici firma tarafından onaylanmamış yedek parçaların kullanılması nedeniyle oluşabilecek hasar ve yaralanmalar için herhangi bir sorumluluk kabul etmez.

Klimanın montajının yapılacağı mekandaki voltajın klimanızın teknik özelliklerinde belirtilen çalışma voltaj aralığına en uygun seviyede olması için gerekli kontroller yapılmalı ve gerekli önlemler alınmalıdır. Klimanın montajının yapılacağı mekandaki elektik tesisatının uygunluğu tüketicinin sorumluğundadır.

Teknik Özellikler

Anma değerleri TS EN 14511 standarttaki T1 iklim koşullarına göre belirlenmiştir. İç ve dış ortam sıcaklıklarının, standartda esas alınan sıcaklık değerlerinden farklı olması durumunda soğutma ve ısıtma kapasiteleri değişecektir.

• Sezonsal verim değerleri EN 14825 Standardına göre belirlenmiştir.
• Ürünle birlikte verilen baskılı dokümanlarda, ürün üzerinde bulunan işaretlemelerde beyan edilen değerler, ilgili standartlar uyarınca laboratuvar ortamında elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir.
• Teknik özellikler ve bu kılavuz önceden haber verilmeden değiştirilebilir.

Teknik özellikler ve bu kılavuz önceden haber verilmeden değiştirilebilir.

	Diş Ünite İç	Ünite
FLORA DOĞA MULTI INVERTER PLUS 9+12 18 9 12	-
FLORA DOĞA MULTI INVERTER PLUS 12+12	18	12	12	-
FLORA DOĞA MULTI INVERTER PLUS 9+9+12	27	9	9	12
FLORA DOĞA MULTI INVERTER PLUS 12+18	27	12	18	-

Bu ürün Atık Elektrik ve Elektronik Eşyaların Kontrolü Yönetmeliği'ne (WEEE) uygundur.

Bu ürün Avrupa Birliği CE Yönetmeliği (93/68/EEC), Elektromanyetik Uyumluluk Yönetmeliği (2014/30/EU) ve Düşük Voltaj Yönetmeliği'ne (2014/35/EU) uygundur.

Ürün Boyutları

FLORA DOĞA MULTI INVERTER PLUS ACGxYxD (mm)
	9+9+1212+189+1	212+12
İçÜnite	822 x 281 x 190	822 x 281 x 1901053 x 323 x 226	822 x 281 x 190 822	x 281 x 190
DışÜnite	991 x 806 x 364 991	x 806 x 364 990 x 638 x 364	990 x 638 x 364

Teknik Değerler

FLORA DOĞA MULTI INVERTER PLUS AC 9+9+12 12+18 9+12				12+12
Anma Kapasitesi	Soğutma Btu/h	27.000 27.000	18.000 18.000
	Isıtma Btu/h	28.000 28.000	19.000 19.000
Anma Kapasitesi	Soğutma (kW)	7,91 7,91 5,28	5,28
	Isıtma	(kW)	8,2	8,2	5,57	5,57
Kapasite Aralığı	Soğutma	Btu/h	4.500 - 32.400	4.500 - 32.400	4.600 - 20.300	4.600 - 21.600
	Isıtma	Btu/h	5.000 - 33.600	5.000 - 33.600	4.800 - 20.500	4.800 - 22.800
Giriş Gücü (Anma)	Soğutma	W	2.465	2.465	1.750	1.750
	Isıtma	W	2.270	2.270	1.500	1.500
Çalışma Akımı (Anma)	Soğutma	A	10,7	10,7	7,6	7,6
	Isıtma	A	9,8	9,8	6,7	6,7
Tasarım Yükü	Soğutma	(kW)	7,91	7,91	5,3	5,3
	Isıtma	(kW)	5,0	5,0	4,0	4,0
Sezonsal Enerji Verimliliği	(SEER) Soğutma		6,6	6,6	6,3	6,3
	(SCOP) Isıtma		3,8	3,8	3,8	3,8
Sezonsal Enerji Sınıfı	Soğutma/Isıtma		A++/A	A++/A	A++/A	A++/A
Soğutucu Akışkan			R410A	R410A	R410A	R410A
Güç Kaynağı			220-240V / 50 Hz
Ara Bağlantı Boruları	Sıvı Hattı	inç	1/4"	1/4"	1/4"	1/4"
	Gaz Hattı	inç	3/8"	3/8" - 1/2"	3/8"	3/8"
Ses gücü	İç ünite	dbA	-	-	-	-
	Dış ünite	dbA	70	70	65	65
Dış Ortam Çalışma Sıcaklığı	Isıtma (En düşük)		-10
	Soğutma (En yüksek)		+46

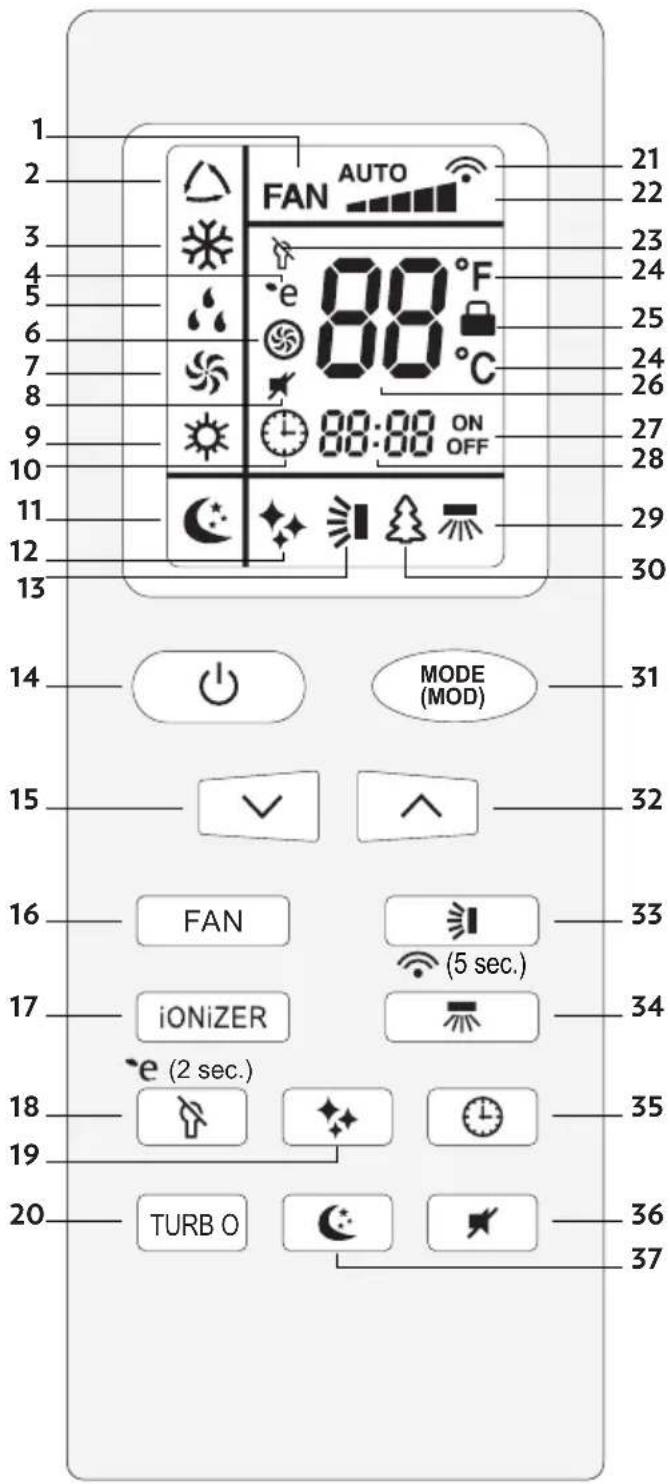

Uzaktan Kumanda

1 2 3 4 5 6 7 8 9 10 11 12 13 FAN AUTO 88°F ON OFF 88:00 MODE (MOD) 21 22 23 24 25 24 26 27 28 29 30 14 31 15 32 16 FAN (5 sec.) 33 17 iONIZER e (2 sec.) 34 18 35 19 20 TURB O

UYARI: (*) işaretli özellikler satın aldığınız üründe bulunmayabilir.

1. Fan mod göstergesi

2. Otomatik mod göstergesi

3. Soğutma göstergesi

4. Eko mod göstergesi

5. Nem alma göstergesi

6. Turbo mod göstergesi

7. Fan mod göstergesi

8. Sinyal sesi göstergesi

9. Isıtma göstergesi

10. Açma ya da kapama göstergesi

11. Uyku modu göstergesi

12. Otomatik temizleme göstergesi

13. Dikey (yukarı-aşağı) hava salınımı göstergesi

14. Açma / Kapama düğmesi

15. Sıcaklık azaltma düğmesi

16. Fan hız ayarı düğmesi

17. yonizer düğmesi (*)

18. İç ünite ekran ışığı/Eko mod düğmesi

19. Otomatik temizleme düğmesi

20. Turbo mod düğmesi

21. Kumanda sinyal göstergesi

22. Fan hız göstergesi

23. İç ünite ekran ışığı göstergesi

24. Fahrenhayt/Santigrat göstergesi

25. Çocuk kilidi göstergesi

26. Sıcaklık göstergesi

27. Açma ya da kapama göstergesi

28. Açma/Kapama kalan süre göstergesi

29. Yatay (sağ-sol) hava salınımı göstergesi (*)

30. İyonizer göstergesi (*)

31. Mod seçme düğmesi

32. Sıcaklık arttırma düğmesi

33. Yatay salınım düğmesi

34. Dikey salınım/Wifi(*) düğmesi

35. Açma ya da kapama ayar düğmesi

36. Sinyal sesi açma kapama düğmesi

37. Uyku modu düğmesi

Genel Görünüm

Kullanım kılavuzundaki görseller yalnızca cihazın parçaları hakkında bilgilendirme amaçlıdır. Parçalar cihaz modeline göre farklı olabilir. (Resimler temsilidir.)

İç Ünite 1 24 2 3 4 5

1. Hava girişi 2. Gösterge

2. Hava çıkışı

3. Ön kapak 5. Yatay kanat

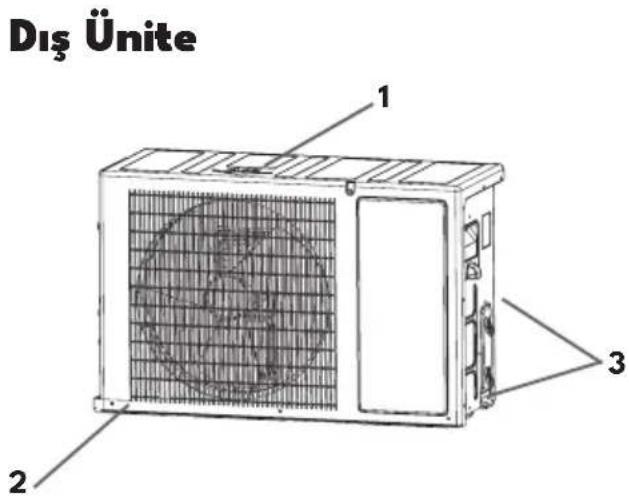

Dis Ünite 1 2 3

1. Hava girişi 2. Hava çıkışı

2. İç ünite bağlantı noktaları

Uzaktan Kumanda Pillerinin Takılması ve Değiştirilmesi

Kumandanızın tuşlarına bastığınızda ekranında simgeler görünüyor ya da klimanız ile iletişim kurulmasında sorun yaşanıyorsa kumandadaki piileri değiştirmeniz gerekebilir. İki adet AAA tip 1,5 V kalem pil kullanın, şarj edilebilir pil kullanmayın. Uzaktan kumandanın

pil yuvasının kapağını ok yönünde açın. İki adet AAA 1,5V pili (+) ve (-) yönlerinin doğru olduğuna dikkat ederek yuvalarına yerleştirin ve kapağı kapatın. Pillerin (+) ve (-) yönleri kumandanın pil yuvasında gösterilmekltedir.

Uzaktan Kumandanın Kullanılması Sırasında Dikkat Edilmesi Gereken Noktalar

Klimanızı uzaktan kumanda ile etkin ve verimli bir şekilde kolayca kullanabilmek için aşağıdaki noktalara dikkat ediniz:

• Uzaktan kumandayı klimadaki sinyal aliciya doğru tutun. Uzaktan kumanda alicidan en fazla 6m uzakta olmalıdır.
• Uzaktan kumanda ve alıcı arasında herhangi bir engel bulunmamalıdır.
• Uzaktan kumandayı düşürmeyin veya atmayın.
• Uzaktan kumanda düğmelerine bastığınızda klimadan sinyal (bip) sesi gelmiyorsa sinyal alınmamış demektir. Klimanızın kumanda ile daha iyi iletişim kurabilmesi için daha yakın ve dik doğrultuda bir konuma geçin. Sinyal sesini kapatmadığınızdan emin olun. Bkz. (Sinyal Sesi İptali)
• Uzaktan kumandayı güneş ışınlarının doğrudan ulaştığı yerlere ve ısı yayan bir kaynağın yanına koymayınız.

Uzaktan Kumandasız Kullanım

Uzaktan kumandanız kaybolur ya da kullanılmaz hale gelirse klimanızı doğrudan iç üniteden çalıştırabilirsiniz.

1. İç ünitenin ön kapağını sol ve sağ alt kısımlarından tutarak çekin ve yukarı kaldırın.
2. Klimanın sağ tarafından düğmeye basarak klimayı çalıştırın. Düğmeye bastıktan sonra çalışma göstergesi yanar ve klima oda sıcaklığına göre en uygun modda çalışmaya başlar.
3. Klimayı kapatmak için yeniden açma / kapama düğmesine basın.

Açma kapama düğmesi ile açtığınızda klima otomatik modda çalışmaya başlar.

Klimanızı kolay ve etkin kullanabilmeniz için gerekli işlevler uzaktan kumandanızda yer almaktadır. Tüm işlevler kumanda üzerindeki düğmelerle yönetilmekte ve kumanda ekranında yapılan değişiklikler gözlenebilmektedir.

İlk Çalıştırma ve Hızlı Kullanım

Öncelikle klimanızın sigortası kapalı ise açın. Klimanızı, yetkili servis tarafından kurulup kullanıma hazır hale geldikten sonra ku-mandanızın üzerindeki ⏻ (açma / kapama) düğmesine basarak çalıştırabilirsiniz. Klimanızın en çok kullanacağını açma/kapama, mod, sıcaklık değiştirme gibi işlevleri ekranın bulunduğu bölümün hemen altında yer al- maktadır. Klimanızı buradaki düğmelerden açıp kapatabilir, çalışma şeklini değiştirerek ya da sıcaklığı yükseltip düşürerek istediğiniz sicaklık için klimanıza komut verebilirsiniz.

1—○ MODE—3 2—▽ ▲ 4

1. Açma / Kapama düğmesi
2. Sıcaklık azaltma
3. Mod seçim düğmesi
4. Sıcaklık arttırma

TÜ düğmesine basarak klimanızı açıp kapa- tabilirsiniz. Klimanızın çalışmasını istediğiniz modu seçmek için MODE düğmesine basın. Mod düğmesine her bastığınızda menüde- ki bir sonraki mod listelenir. İstediğiniz mod görüntülendiğinde mod düğmesini bırakın. Son görüntülenen mod seçilmiş olur ve kli- ma seçilen modda çalışmaya başlar.

Mod seçiminden sonra √ (sicaklık azaltma) ve ∧ (sicaklık arttırma) düğmeleri ile istediğiniz sıcaklığı seçebilirsiniz.

Çalışma Sıcaklık Aralıkları

Klimanızı kullanabileceğiz çalışma sıcaklık aralıkları;

Dış ortam (Dış Ünite)

Soğutma Isitma
+10 / +46 °C	-10 / +24 °C

İç ortam (İç Ünite)

Soğutma Isıtma
+18 / +30 °C	+16 / +30 °C

• Dış ortam sıcaklığı yüksek ise klimanız soğutma modunda tam kapasite çalışmayabilir.
• Dış ortam sıcaklığı düşük ise klimanız ısıtma modunda tam kapasite çalışma-yabilir.
• İç ortamın aşırı nemli olduğu durumlarda iç hava çıkış ağzında nemlenme meydana gelebilir.
• Yüksek nem oranında klima çok uzun süre kullanılsa su yoğuşup iç ünite yüzeyine damlayabilir.

Mod İşlevi

Klimanızı açmak için düğmesine basın. MODE düğmesi ile klimanızın soğutma, ısıtma, fan, nem alma ve otomatik çalışma işlevleri arasında hızlica geçiş yapabilirsiniz. MODE düğmesine her bastığınızda klimanız bir sonraki işleve geçer.

Soğutma İşlevi

Klimanızın bulunduğu ortamda soğutma yapmasını istiyorsanız;

• Klimanızı açmak için ⏻ düğmesine basın.
• Klimanız son seçtiğiniz modda yeniden çalışmaya başlar.
• Kumandanızın ekranında * simgesi aktif hale gelene kadar MODE düğmesine basın.
• Soğutma işlevini seçtikten sonra ▼ ve ▲ düğmelerinden ortam sıcaklığını konfor ihtiyacınıza göre 18–30°C sıcaklıkları arasında ayarlayabilirsiniz.
• Düğmelere her bastığınızda sıcaklık 1°C artar ya da azalır. Soğutma modunda en düşük sıcaklık 18°C' dir.
• Soğutma modunda FAN düğmesi ile fan hızını, düğmesi ile de hava akış yönünü (dikey) ayarlayabilirsiniz.

İstediğiniz anda modu değiştirebilirsiniz.

Isıtma İşlevi

Klimanızın bulunduğu ortamda ısıtma yapmasını istiyorsanız;

• Klimanızı açmak için ⏻ düğmesine basın.
• Klimanız son seçtiğiniz modda yeniden çalışmaya başlar.
• Kumandanızın ekranında simgesi aktif hale gelene kadar MODE düğmesine basın. Isıtma işlevini seçtikten sonra ve düğmelerinden ortam sıcaklığını konfor ihtiyacınıza göre 16–30°C sıcaklıkları arasında ayarlayabilirsiniz.
• Düğmelere her bastığınızda sıcaklık 1°C artar ya da azalır. Isıtma modunda en yüksek sıcaklık 30°C' dir.
• Isıtma modunda FAN düğmesi ile fan hızını, düğmesi ile hava akış yönünü (dikey) ayarlayabilirsiniz.
• İstediğiniz anda modu değiştirebilirsiniz.

EKO (Enerji Tasarrufu) İşlevi

Bu işlevi ( e^(2 sec.) ) düğmesini iki saniye basılı tutarak etkinleştirebilirsiniz.

EKO işlevi devreye alındığında modele bağlı olarak soğutma ve ıstıma modlarında enerji tüketimi %30' a varan oranlarda azalır. Soğutma modunda EKO işlevi devreye alındığında kumandanızdaki sıcaklık ayar kademesi otomatik olarak 23-30 °C arasında, ıstıma modunda ise 16-24 °C arasında gerçekleşecektir. Soğutma modu için 23 °C' den küçük, ıstıma modu için 24 °C' den büyük sıcaklık ayarları yapılamayacaktır.

•e düğmesine bastığınızda kumanda ekranında •e simgesi görüntülenecektir.

- EKO işlevi devreye alındıktan sonra herhangi bir mod değişimi yapılırsa EKO işlevi devre dışı kalacaktır. İhtiyaç olması halinde yeniden ayarlanması gerekir.

• EKO işlevi ısıtma soğutma modu için ayarlanabilir. İşlevi iptal etmek için •e düğmesine yeniden basın.
• EKO işlevi devredeyken uyku işlevini de çalıştırabilirsiniz. Bu durumda EKO işlevi gereği ayarlanabilir sıcaklık aralığında kısıtlamalar meydana gelecektir.
• Uyku işlevi ve EKO işlevi birlikte devrede iken istediğiniz anda Uyku işlevini ya da EKO işlevini iptal edebilirsiniz.

UYARI: EKO işlevi devredeyken klimanın kapasitesi düşebilir.

İç Ünite Ekran Işığı İşlevi

Eğer isterseniz üdüğmesiyle iç ünitenin ışığını kapatıp açabilirsiniz. Klimayı tekrar açtığınızda ekran ışığı yanacaktır. Uzaktan kumandadaki herhangi bir düğmeye bastığınızda ekran otomatik olarak açılır ve kısa sürede kapanır.

Dikey Hava Akış Yönlendirme İşlevi

düğmesi ile klimanızın iç ünitesinin üfle- diği havanın yönünü dikey olarak ayarlaya- bilirsiniz. Düğmeye her bastığınızda kanadın konumu değişecektir. Yatay kanat 5 farklı konumda ayarlanabilir. Düğmeye basmaya devam ederseniz yatay kanat kendiliğin- den aşağı ve yukarı hareket etmeye başlar. Düğmeye bir kez daha basarsanız kanat hareketi duracak ve simgesi, kumanda ekranından silinecektir.

UYARI: Yatay kanada kesinlikle elle müdahele etmeyiniz.

Otomatik Mod İşlevi

Otomatik mod için MODE düğmesine, ku-manda ekranında △ simgesi görünene kadar basın. Klimanız, bulunduğu ortamın sıcaklığına göre çalışma şeklini sizin yerinize otomatik olarak belirleyecektir.

Klima ortamın sıcaklığına göre ısıtma, nem alma veya soğutma yapmaya başlar. Bu modda klima 24 ^2 °C ayar sıcaklığı hedefi ile çalışır. Otomatik modun çalışma şeklini belirleyen alt ve üst sıcaklık değerleri 20 ve 27°C'dir.

• Ortam sıcaklığı 20°C ve altındaysa klima ısıtma yapmaya başlar.
• Ortam sıcaklığı 20°C ile 27°C arasındaysa klima nem alma modunda çalış-maya başlar.
• Ortam sıcaklığı 27°C ve üstündeyse klima soğutma yapmaya başlar.
• Isıtma ve soğutma sırasında fan otomatik olarak çalışır. Aynı anda turbo mod da çalıştırılabilir fakat fan hızı değiştirilemez.
• Otomatik mod devreye alındığında iç ünite ekranında 24°C sıcaklık değeri gösterilir.
• Bu modda hedef sıcaklık değerini ısıtma ve soğutma için 2°C yükseltebilir veya düşürebilirsiniz. Sıcaklık değerini √ ve ▲ düğmeleri ile değiştirebilirsiniz.

UYARI: Kumanda üzerindeki sıcaklık değerini ±2°C değiştirseniz dahi iç ünite sıcaklık göstergesinde sabit 24°C görünecektir.

UYARI: Klimanızı iç ünite üzerindeki açma kapama düğmesinden çalıştırdığınızda klima otomatik modda çalışmaya başlar.

Fan İşlevi

Klima fan moduna alındığında, oda sıcaklığıĞını değiştirmeden havayı oda içindelaştırır.

1. Klimanızı düğmesi ile çalıştırın.
2. Ekranda simgesi görünene kadar MODE düğmesine basın.
3. Klimanızın ekranında 2 saniye boyunca

FAN harfleri sırayla yanacak ve ardından konfor ihtiyacınıza göre 18–30°C sıcaklıkları sembolü yukarıdan aşağıya doğrarasında ayarlayabilirsiniz.

sirayla yanacaktır

1. İstediğiniz fan hızını FAN düğmesine basarak seçebilirsiniz.

UYARI: Fan işlevi çalışırken klimanızın kompresörü çalışmaz.

UYARI: FAN harleri, fan işlevinin hatır- Dikey hava akış yönü değiştirilemez.

latılması amacıyla 5 dakikada bir ekranda görünecektir.

UYARI: Fan işlevinde fan hızı her değiştirildiğinde iç ünite ekranında 2 saniye boyunca FRN harfleri sırayla yanacaktır.

İç Ünite Fan Hız Ayarı

Kumanda üzerindeki fan düğmesine basarak hava akış hızını ayarlayabilirsiniz. hızı için 6 farklı hız seviyesi vardır.

Ayarlayabileceğiniz hız seviyeleri:

FAN ^OTO	Otomatik Hız
	Çok düşük
	Düşük
	Orta
	Orta-Yüksek
	Yüksek

UYARI: Otomatik fan hızı Fan işlevinde seçilemez.

UYARI: Fan modunda turbo işlevi çalıştırı-lamaz.

Nem Alma İşlevi

Nem alma işlevi için MODE düğmesine, ku-mında ekranında simgesi görünene kadar basın. Klimanız nem alma modunda aşırı soğutma yapmadan havadaki nem seviyesini düşürür ve ortamın ısl konforunu arttırır. Nem alma işlevini seçtikten sonra ve düğmelerinden ortam sıcaklığını

konfor ihtiyacınıza göre 18–30°C sıcaklıkları arasında ayarlayabilirsiniz.

Nem alma işlemi sırasında;

• Fan otomatik modda çalışır, hızı değişti-rilemez.
• Nem alma işlevi aktifken Turbo işlevi çalışmaz.

- Dikey hava akış yönü değiştirilemez.

Süper Turbo İşlevi

Bulunduğunuz ortamı hızla ısıtmak ya da soğutmak için TURBO düğmesi ile süper turbo işlevine geçiş yapabilirsiniz. Süper turbo-nun çalışma süresi 30 dakikadır. Klimanız bu süre boyunca iç ve dış ünite fanlarını en yüksek hızda çalıştırır, en iyi verim için kanat Fan ayarını otomatik yapar. Sürenin sonunda klimanız bir önceki işlev ve ayarlara dönerek çalışmaya devam eder. Süper turbo işlevini süre dolmadan durdurmak için düğmesine bir kez daha basabilirsiniz.

Uyku İşlevi

düğmesi ile uyku işlevi devreye alındığında klima uyku için en uygun konfor ve düşük ses seviyesi ile çalışır. Uyku sırasında odanın aşırı soğuması veya ısınması önlenir. Uyku modunda iç ve dış ünite ses seviyesi düşürülür. Oda içinde kullanıcı konforu sağlanırken mahal dışındaki çevre sakinlerinin gürültü kaynaklı rahatsızlığı engellenmiş olur.

- Uyku işlevini seçtiğinizde eğer soğutma modunda iseniz klimanız ilk 1 saa-

tin sonunda oda sıcaklığı ayar değerini 1°C, ikinci 1 saatin sonunda da 1°C daha yükseltecektir. Klimanız 6 saat daha bu sıcaklık değerinde çalışıktan sonra uyku işlevi sona erer.

• Uyku işlevini seçtiğinizde eğer ıslıtmamodunda iseniz klimanız ilk 1 saatin sonunda oda sıcaklığı ayar değerini 2°C, ikinci 1 saatin sonunda da 2°C daha yükseltecektir.
• Klimanız 6 saat daha bu sıcaklık değerinde çalıştıktan sonra uyku işlevi sona erecektir.
• Uyku işlevi tamamlandığında klima tamamen kapanacaktır.
• Uyku işlevi seçildikten sonra yaklaşık 3 dakika içinde klimanızın gösterge ışığı sönecektir.
• Uyku işlevi ile otomatik kapatma işlevini birlikte çalıştırabilirsiniz. Klimanızı uyku moduna aldıktan sonra otomatik kapama ayarı yapabilirsiniz.
• Uyku işlevi seçildikten sonra EKO işlevini devreye alabilirsiniz. Bu durumda EKO işlevi gereği ayarlanabilir sıcaklık aralığında kısıtlamalar meydana gelecektir.
• Uyku işlevi ve EKO işlevi aynı anda devrede iken istediğiniz anda her işlevi de iptal edebilirsiniz.

UYARI: Uyku işlevi devredeyken klimanın kapasitesi düşebilir.

Otomatik açma ya da kapatma işlevi

Klimanız açık ya da kapalıyken belirlediğiniz sürelerin sonunda otomatik açılmasını ya da kapanmasını sağlayabilirsiniz.

Aynı anda sadece otomatik açılmayı ya da kapanmayı devreye alabilirsiniz. Klimanız açıksa kapanmasını, kapalıysa açılmasını zamanlayabilirsiniz. Belirleyebileceğiniz süreler 30 dakika ile 24 saat arasındaki 30 dakikalık dönemler halinde olacaktır. 00.30 dakika, 01.00 saat, 24.00 gibi.

Otomatik açma için;

• Otomatik açma süresini ayarlamak için klimanız kapalıyken düğmesine basın. simgesi kumanda ekranında görünür hale gelir.
• düğmesine her bastığınızda 00.30 ile başlayan süre 30 dakika artar.
• düğmesini basılı tuttuğunuz süre içinde seçilen değerler seri bir şekilde artmaya devam eder ve 24.00 değeri- ne ulaştığında yeniden 00.30 ‘a döner.
• İstediğiniz zaman değeri kumanda gös- tergesinde görünüğünde düğmeye basmayı bırakın. Ayarlar 3 saniye içinde kaydedilir. Belirlediğiniz süre kumanda ekranında aşağıdaki gibi gösterilir.

- Belirlediğiniz süre işlemeye başladığı- da otomatik açma işlemi için kalan süre geri sayım şeklinde kumandanızın ekra- nında gösterilir.

• düğmesine yeniden basarak açılma süresini bir kez daha belirleyebilirsiniz.
  • düğmesini 2 saniye basılı tutarak açılma geri sayımını iptal edebilirsiniz.

Otomatik kapatma için;

• Otomatik kapama süresini ayarlamak için klimanız ve kumandanız kapalıy-ken ⏻ düğmesine basın. ⏻ simgesi kumanda ekranında görünür hale gelir.
• düğmesine her bastığınızda 00.30 ile başlayan süre 30 dakika artar.

düğmesini basılı tuttuğunuz süre içinde seçilen değerler seri bir şekilde artmaya devam eder ve 24.00 değerine ulaştığında yeniden 00.30 'a döner.

- İstediğiniz zaman değeri kumanda gös- tergesinde görünüğünde düğmeye basmayı bırakın. Ayarlar 3 saniye içinde kaydedilir.

Belirlediğiniz süre kumanda ekranında aşağıdaki gibi gösterilir.

OFF

- Belirlediğiniz süre işlemeye başladığı- da otomatik kapatma işlemi için kalan süre geri sayım şeklinde kumandanızın ekranında gösterilir.

OFF

• düğmesine yeniden basarak açılma süresini bir kez daha belirleyebilirsiniz.
  • düğmesini 2 saniye basılı tutarak kapanma geri sayımını iptal edebilirsiniz.

Otomatik (İç Ünite Eşanjör) Temizleme İşlevi

düğmesi ile soğutma ve nem alma modlarında klimanızı kapattığınızda iç ünite eşanjörü üzerinde havanın yoğuşması nedeniyle biriken su kurutulur ve eşanjör temizlenir. İşlev klimanız kapandıktan sonra devreye girer ve 15 dakika boyunca fan çalışır. Kurutma işlevi ısıtma modunda çalışmaz.

UYARI: İşlev devrede iken hava çıkış ağzındaki kanadı kapatmaya çalışmayın, otomatik olarak kapanacaktır.

Sinyal Sesi İptal İşlevi

düğmesi ile kumandanızdaki düğmelere bastığınızda verilen komutun klimanız tarafından alındığını bildiren bip sesini kapatabilirsiniz.

Çocuk Kilidi

Çocukların klimanızı istenmeyen durumlarda açıp kapamasını, uygun olmayan modları ve sıcaklıkları seçmesini engelleyebilirsiniz. İşlevi devreye almak için kumandanızdaki ve düğmelerine aynı anda basın. Kumandanızın ekranında simgesi görününce düğmeleri bırakın. Bu andan itibaren kumandanızdaki tüm düğmeler kitlenir ve işlevsiz hale gelir. Kilidi devreden çıkarıp tuşları yeniden aktif hale getirmek için ve düğmelerine aynı anda basın. simgesi ekrandan silinecektir.

Sıcaklık Birim Seçim İşlevi

Klimanızın ekranında dijital rakamlar ile gösterilen ortam sıcaklığı birimini santigrat celcius (C°) yerine Fahrenheit (F°)birimi ile görmek isterseniz kumandanızdaki birimi değiştirmek için önce kumandanız ile klimanızın iletişimini engelleyen bir konuma geçin ya da klimayı arkanıza alın. ⏻ düğmesi ile kumandayı kapatın ve √ ile MOD düğmele- rine aynı anda basın. Düğmelere her bastığınızda sıcaklık birimi değişir ve ekranda C° ve F° simgeleri ile gösterilir. Klimanız kullanımdayken birimi her değiştirmek istediğinizde aynı adımları yineleyin.

Pratik ve Faydalı Bilgiler

- Odanızı aşırı soğutmayınız. Bu hem sağlığınız için iyi değildir hem de fazla enerji harcamanıza neden olur.

- Klimanız çalışırken güneş ışınlarının doğrudan içeri girmesine engel olun. Güneşlik ve perde varsa kapalı tutun yoksa temin edin.

- Klimanızın yatay ve düşey kanatlarının yönünü ayarlayarak oda sıcaklığının ve hava akımının eşit ve etkin bir şekilde dağılmasını sağlayın.

- Kafeterya, pastane, lokanta gibi büyük ve kapısı genellikle açık olan yerlerde kapılara hava perdesi kullanılması enerji tüketimini azaltacak, klimanızdan daha iyi verim almanızı ve istenilen ortam sıcaklığına daha kısa sürede ulaşılmasını sağlayacaktır.

- Filtreleri düzenli olarak temizleyiniz. Zamanla kirlenen filtreler ıstıma, soğutma, hava akışı ve nem giderme işlevlerinin verimini düşürecek ve enerji tüketimini yükseltecektir.

- Soğuk (veya sıcak) havayı mahalde tutmak için kapı ve pencereleri mümkün olduğunca kapalı tutun. Klimanızı uzun süre çalıştırmayacaksanız 2-3 saat fan modunda çalıştırın. Bu işlem klimanızdaki nemi giderir. Daha sonra klimanızı sigortadan kapatın ve uzaktan kumanda pillerini çıkarın.

- Klimanın dış ünitesi dışarıdaki ısıyı eme- rek içeri taşır. Eğer dışarıdaki hava si- caklığı düşerse klimanız daha az ısıtma yapmaya başlayacaktır. Bu durumda klimanızın verdiği sıcaklık yetmiyorsa ek ısıtıcı kullanın.

- Klimanız odanızı ısıtmak için sıcak havayı dolaştırır. Bu nedenle klimanızın tüm odayı ısıtması zaman alacaktır. Mümkünse klimanızın çalışmasını odayı

kullanmadan bir süre önceye program- layın.

- Klima ısıtma modunda çalışırken dış ortam sıcaklığının düşük ve nem oranının yüksek olması, ısıtma verimliliğinin düşmesine yol açarak dış ünite üzerinde buz oluşumuna neden olabilir. Bu durumda klimanız ısıtma işletimini durduracak ve otomatik olarak buz çözme işlemi (Defrost) devreye girecektir. Bu bir arıza değildir. Buz çözme işlemi dış ortam ve dış ünite eşanjör sıcaklıklarına bağlı olarak 5 ile 15 dakika arasında tamamlanacak ve ardından klimanız otomatik olarak yeniden ısıtma modunda çalışmaya başlayacaktır. Buz çözme işlemi klima kapatılsa da çalışmaya devam eder ve işlem bittikten sonra klima tamamen kapanır. Buz çözme işlemi devam ederken klimanızın göstergesinde dF simgesi ile gösterilir.

- Hem iç hem de dış ortam sıcaklığı yüksekken ısıtma modunu seçmişseniz dış ünite bazen durabilir. Bu durum tama-men normaldir. Hiçbir şey yapmadan klimanız yeniden çalışmana kadar bekle-yin.

- Klimanız çalışırken şebeke geriliminde aşırı düşme ya da aşırı yükselme meydana gelirse klima otomatik olarak durur ve gerilim normal seviyelere geldiğinde yeniden çalışmaya başlar.

- Klimanız her zaman çalışmaya en son seçilen mod ve sıcaklık ayarları ile başlar.

- Uzun süre kullanmayacaksanız klimanı-zın dış ünitesini hava şartlarından koru-yacak şekilde örtebilirsiniz.

Temizlik ve Bakım

DİKKAT: Kullanım sıklığına ve ortam koşullarına bağlı olarak iç ve dış ünitelere yılda en az bir kez yetkili servisler tarafından kapsamlı bakım yapılmadır.

UYARI: Temizleme işlemlerine başlamadan önce mutlaka klimanızı kapatın ve gelen elektriği sigortadan kesin.

• Klimanızın kullanım sıklığına ve ortam koşullarına bağlı olarak verimli ve temiz çalışması için filtrelerini belirli aralıklarla temizlemeniz gerekmektedir. Toz filtreleri yaklaşık olarak haftada bir kez temizlenmeli, diğer filtreler yaklaşık 3 ayda bir değiştirilmelidir.
• Filtreler ürünün modeline göre değişiklik gösterebilir.
• Filtreler yedek parça olarak yetkili servislerden temin edilebilir.
• Yetkili servisin yapacağı bakım ve filtrelerin ücreti tüketiciye aittir.

Filtre Temizliği (Toz Filtreleri)

Toz filtrelerinizi oklarla belirtilen tutamakları hafifçe yukarı doğru iterek çıkarın.

Toz filtrelerinizi, emiş gücü çok yüksek olmayacak ve filtreye zarar vermeyecek şekilde bir elektrik süpürgesi ile temizleyin veya tüy bırakmayan bir bez kullanarak yıkayın, ardından gölgede kurutun.

Temizleme işlemi bittikten sonra toz filtrelerini üst kısımlarından tekrar iç ünitedeki yuvalarına yerleştirin ve alt kısımları yerine oturana kadar bastırın.

DİKKAT: Klimanızı kesinlikle filtresiz çalıştırmayın. Filtreleriniz kullanılmaz durumda ise yetkili servisten yenilerini alınız.

Çalıştırma Önerileri

• Hem iç hem de dış ortam sıcaklıkları yüksekse ve klimanız ısıtma modunda çalışıyorsa dış ünite fanı ve kompresör bir süre durabilir. Bu tamamen normaldir. Klima yeniden çalışmana kadar bekleyiniz.
• Klimanız çalışırken şebeke geriliminde aşırı düşme ya da yükselme meydana gelirse klima durur (ekranda HL kodlu voltaj koruma simgesi görülebilir) ve gerilim normale döndüğünde yeniden çalışmaya başlar.
• Enerji kesintisinin ardından enerji yeni- den geldiğinde klima kendiliğinden kal- dığı yerden çalışmaya devam eder.

Cihazın Çevreye Uygun Bir Şekilde Atilması

Ürünün üzerinde veya bilgi etiketinde yer alan bu işaret, bu klimanın kullanım ömrünün sonunda diğer evsel atıklarla birlikte atılmaması gerektiği ni belirtmektedir. Kontrol edilmeyen atık imhasının çevreye ve insan sağlığına olası zararlarını önlemek için lütfen bu klimayı diğer atık türlerinden ayırın ve malzeme kaynaklarının sürdürülebilir yeniden kullanımını desteklemek için sorumlu bir şekilde yeniden dönüşüme kazandırılmasını sağlayın. Bu klimayı çevre sel olarak güvenli geri dönüştürme için nereye ve nasıl götüreceğiniz konusunda bilgi almak üzere ürünü satın aldığınız bayi ve yerel kuruluşlarla iletişim kurun. Bu ürün, geri dönüşüm için diğer ticari atıklarla karıştırıl mamalıdır.

Pili bertaraf etmek istiyorsanız lütfen uygun geri dönüşüm için toplama sistemlerini veya tesislerini kullanınız. Bu sayede çevre ve insan sağlığında meydana gelebilecek

potansiyel zararların engellenmesine katkıda bulunmuş olursunuz.

DİKKAT: Pilin kurşun içermesi durumunda, piller için “tekerlekli konteyner şekil” altında “Pb” (kurşun) işareti yer alır.

Ambalaj Bilgisi

Klimayı kendiniz sökmeyin. Sistemin sökülmesi ve soğutucu gaz, yağ veya diğer parçalarla ilgili işlemler Yetkili Servis tarafından ilgili yerel yönetmeliklere göre yapılmalıdır. Ürünün ambalajı, geri dönüştürülebilir malzemelerden üretilmiştir. Ambalaj atığını evsel veya diğer atıklarla birlikte atmayın, yerel yönetimin belirttiği ambalaj toplama noktalarına atın.

Enerji Tasarrufu İçin Öneriler

Klimanızı konforlu ve daha verimli kullan- manız için aşağıdaki kileri yapabilirsiniz:

- Klimanızın kapasitesinin kullanmak istediğiniz mekana uygun olduğundan emin olun. Soğutma kapasitesi mekanın ihtiyacıından daha küçük bir klima verimli soğutma sağlamayacağını kompresörü sürekli devrede tutmak zorunda kalacak ve enerji tüketimi artacaktır.

- Soğutma kapasitesi mekanın ihtiyacından daha büyük bir klima ise ortamı çok çabuk soğutacak ve kompresörü sık sık açıp kapatacaktır. Bu durum da klimanızın enerji tüketimini arttıracaktır. Klimanızın bulunduğu ortam aşırı soğuyacak ve rahatsızlık yaratacaktır. Ayrıca daha yüksek kapasiteli klimalar daha fazla ses seviyesine sahip olduğu için daha küçük mekandaki yoğun ses de rahatsızlık yaratacaktır.

- Klima kullandığınız mekanın ısı yalıtımı konforunuzu arttıracak ve enerji tüketiminizi düşürecektir. Bu nedenle odanın ısı kayıp ve kazanç noktalarının iyi yalıtilması önemlidir.

- Klimanız soğutma modundayken güneş ışınlarının doğrudan içeri girdiği saatlerde güneşlik, perde veya panjurların kapalı olması klimanızın enerji tüketimini düşürecektir.

- Dış ünite üzerinde hava akışını engellememek şartıyla kullanılacak gölgelik, tente vb malzemeler enerji sarfiyatınızın artmasını engeller.

- Klimanızın kurulumu sırasında iç ve dış ünitelerin yerleşim kurallarına uyulması önemlidir. Özellikle iç ve dış ünitelerin hava giriş çıkış noktalarının önünde hava akışını engelleyecek etkenlerin olmaması gerekmektedir.

- Soğutma modunda klimanızın ihtiyaç duyduğunuz sıcaklık değerinden daha düşük değerlere ayarlanması enerji tüketiminizi arttırırken konfor etkisini azaltacaktır. Klimanızı sürekli en düşük ayar sıcaklığı yerine ihtiyacınıza göre daha yüksek sıcaklık değerlerinde kullanabilirsiniz.

- Klimanızın toz filtrelerinin temizliğini düzenli aralıklarla yapınız. Filtrelerin tıkanması hava akışını engelleyeceğinden, klimadan beklediğiniz performansı almanızı engelleyecektir. Bu durum klimanızı zorlayacağı için enerji tüketiminin de artmasına neden olacaktır.

- Klimanızda programlama özelliğini kullanarak enerji tüketimini düşürebilirsiniz. Mekanı kullanmadığınız zamanlarda klimanızın kapanmasını ve kullanacağını zamanlarda açılmasını sağlayabilirsiniz.

- Klima iç ve dış ünitelerinde yer alan ısı değişim elemanlarının temizliği çok önemlidir. Işı değişim elemanlarının kirlenmesi, tıkanması klimanızın istediğiniz soğutma/ısıtmayı geçekleştirmek için daha çok çalışmasına ve enerji tüketiminin artmasına neden olur. Bu nedenle klimanıza yılda en az bir kez bakım yap- tırmanızı öneririz.

- Yıllık bakım garanti kapsamı dışındadır.

- Hava yönlendirme kanatlarını mekan içerisinde bulunan kişileri rahatsız et-meyecek şekilde ayarlamanızı öneririz.

- Klimanızın çalışma ayarları gerçekten ihtiyaç duyulmadığı sürece değiştiril-memelidir.

- Klimanızı kullanırken soğutma için 24-28°C arasında, ısıtma için 25-28°C arasında ayarlamanız enerji tasarrufu açısından daha uygundur. İhtiyaç duyulmadığı sürece değiştirilmemelidir.

Müşterinin Seçimlik Hakları

Müşteri; malın 6502 sayılı Tüketicinin Korunması Hakkında Kanun hükümleri uyarınca ayıplı olduğunu anlaşılması durumunda ayıp daha sonra ortaya çıkmış olsa bile, malın müşteriye teslim tarihinden itibaren iki yıllık zaman aşımı süresi içinde;

1. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
2. Satılanı alikoyup ayıp oranında satış bedelinden indirim isteme, seçimlik haklarından birini Satıcıya karşı;
3. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
4. İmkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini ise satıcıya, üretici veya ithalatçıya karşı kullanılabilir.

Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması halinde tüketici sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir.

Müşteri şikayet ve itirazları konusundaki başvurularını Tüketici Mahkemelerine ve Tüketici Hakem Heyetlerine yapabilir.

Sorun Giderme

Klimanızda normal olmayan bir durum tespit ettiğinizde aşağıdaki açıklamalar doğrultusunda sorunu çözmeye çalışabilirsiniz. Klimanız hala normal çalışmasına devam etmiyorsa İletişim Merkezi veya en yakın Yetkili Servis ile irtibata geçiniz. Yetkili servis listesine ve iletişim bilgilerine web sitesinden ulaşabilirsiniz. Tüm yetkili servis bilgileri Bakanlık tarafından oluşturulan Servis Bilgi Sisteminde yer almaktadır.

Koruma Mesajları

Klimanızda oluşan arızaları göstermek ya da oluşabilecek arızalardan korumak için klimanın ön yüzündeki göstergede özelleştirilmiş koruma mesajları görüntülenmektedir.

Aşağıdaki koruma mesajları iç ünite ekranında görüntülendiğinde;

• 3 dakika süre ile klimanızın sorunu gidermesini bekleyin. Sorun giderildiğinde mesajın görüntülenmesi sona erer ve klima çalışmaya devam eder.
• 3 dakika geçtikten sonra loruma mesajı görüntülenmeye devam ediyorsa önce klimayı kumandadan kapatın, ardından sigortadan elektrik bağlantısını kapatın. 3 dakika bekledikten sonra önce enerji bağlantısını yeniden sağlayın ve kumandadan çalıştırın.
• Yeniden çalıştırıldığında koruma mesajı gösterilmeye devam ediyorsa hemen klimayı kaptın ve Yetkili Servis ile iletişime geçin.

Koruma Mesajları

P1	Düşük voltaj sorunu
P2	Çalışma akımı limit üstünde
P4	Basma sıcaklığı limit üstünde
PC	Yüksek basınç limit üstünde
Pb	Alçak basınç limit altında
P6	T3 soğutma aşırı ısınma koruması
P2	AC yüksek akım
PA	Mod çakışması (ayını anda soğutmo ve ısıtma isteği)

UYARI: Bu talimatları uygulamanıza rağmen sorun devam ediyorsa, klimayı kendiniz tamir etmeye çalışmayın. İletişim Merkezi veya en yakın Yetkili Servis ile irtibata geçin.

SORUN SEBEBİ ÇÖZÜM
Klima Çalışmıyor.	Elektrik kesintisi. Elektriklerin gelmesini bekleyin.
	Açma / kapama düğmesi açık değil. Klimayı açın.
	Sigorta arızalı. Sigortanın değiştirilmesini sağlayın.
	Kumandanın pili bitmiş. Pili değiştirin.
	Çalışmanın başlaması için belirlenen zamana ulaşlamamış.	Bekleyin veya ayarlamayı iptal edin.
	Kumanda algılamıyor. Pili değiştirin.
	Klimaya çok yakın ışık kaynağı.	Klimaya yakın bazı ışık kaynakları manyetik bir etki yaratarak kumandanın çalışmasına engel olabilir. Işık kaynağını devre dışı bırakarak kumandayı yeniden kullanmayı deneyin. Sorun gideriliyorsa ışık kaynağını değiştirmeniz yararınıza olacaktır.
Klima hava üflüyor ama soğutma ve ısıtma performansı kötü.	Sıcaklık ayarlamasında hata var.	Uygun bir sıcaklık ayarlayın. Uygulama yöntemlerine bakın.
	Hava filtresi toz ile tıkanmış. Toz filtrelerini temizleyin.
	Klimanın hava girişi veya çıkışı tıkanmış. Tıkanmaya neden olan malzemeleri temizleyin.
	Kapılar veya pencereler açık. Pencere ve kapıları kapatın.
Isıtma işlemi sürerken hava akımı hemen başlamıyor.	Isıtma için yeterli dereceye ulaşlamadı.	Eğer hava akımı sıcaklık derecesi yükselmeden başlarsa istenmeyen bir soğutma etkisi görülecektir. Bunu önlemek için hava akımı sıcaklık yeterli dereceye ulaştıktan sonra başlayacaktır. Bu klimanın yanlış çalışmasından kaynaklanmaz ve bir arıza değildir.
Klima hava üflüyor ama soğutma yapmıyor.	Klimanın hava girişi veya çıkışı tıkanmış.	Tıkanmaya neden olan malzemeleri temizleyin ve klimayı yeniden çalıştırın.
	Kompresör koruması (3dk). Bekleyin.
	Sıcaklık ayarlaması hatalı. Uygun bir sıcaklık ayarlayın.
İç UNITEDen tık sesi geliyor.	Sıcaklık değişimi.	Sıcaklık değişiklikleri plastik malzemelerde genişleme ve büzülmelere neden olur. Bu klimanın yanlış çalışmasında kaynaklanmaz ve bir arıza değildir.
Su akışına benzer ses	Soğutucu devrede dolaşan gaz	Soğutucu akışkanın hareketi ve hal değişiminden kaynaklı olan bu durum bir arıza değildir.
Basıncı hava tahliyesine benzer bir ses	Buz çözme (Defrost)	Buz çözme işleminin başlangıç ve bitiminde soğutucu gazın yön değiştirmesinden kaynaklı olan bu durum bir arıza değildir.

Ürün Bilgi Fisleri

*Soğutucu akışkan sızıntısı iklim değişikliğine neden olur. Düşük GWP' li soğutucu akışkanlar atmosfere salınmaları durumunda daha düşük küresel ısınmaya, yüksek GWP'li soğutucu akışkanlar ise daha yüksek küresel ısınmaya neden olurlar. Bu cihazda 2088 mertebesinde küresel ısınma potansiyeline (GWP) sahip R410A soğutucusu kullanılmıştır. Bu, atmosfere salınan her 1 kg R410A gazının, 100 yıllık zaman periyodu boyunca küresel ısınmaya katkısının 1 kg karbondioksite kıyasla 2088 kat daha fazla olacağını göstermektedir. Cihazınızın soğutma devresine kesinlikle kendiniz müdahale etmeyiniz ve yetkili servislerimize başvurunuz. *Yıllık elektrik tüketimi standart test koşullarına göre belirlenmiştir. Gerçek tüketim, cihazın kullanım şekline ve kullanıldığı yere bağlıdır.

FLORA DOĞA MULTI INVERTER PLUS AC 9+9+12 12+18 9+12 12+12
Soğutma Modu birim
Tasarım yükü (Pdesignc) kW 7,91 7,91 5,3 5,3
SEER (Sezonluk enerji verimlilik oranı) - 6,6 6,6 6,3 6,3
Enerji Verimlilik Sınıfı		-	A++	A++	A++	A++
Yıllık Elektrik Tüketimi		kWh/yıl	419	419	294	294
Isitma modu : Ortalama iklim (Tdesignh = -10°C)
Tasarım yükü (Pdesignh)		kW	5,0	5,0	4,0	4,0
SCOP (Sezonluk enerji verimlilik oranı)		- 3,8 3,8 3,8 3,8
Enerji Verimlilik Sınıfı		-	A	A	A	A
İlave ıstıcı gücü (-10°C dış ortam sıcaklığında)		kW	0,3	0,3	0,2	0,2
Beyan edilen kapasite (-10°C dış ortam sıcaklığında)		-	4,7	4,7	3,8	3,8
Yıllık elektrik tüketimi		kWh/yıl	1.842	1.842	1.474	1.474
Diğer detaylar
Ses gücü seviyesi (iç ünite/dış ünite) L	WA	dB(A)	52/70 52/70	52/65	52/65
Soğutucu akışkan		-	R410A	R410A	R410A	R410A
Küresel ısınma potansiyeli	GWP	kgCO2 eşd.	2088	2088	2088	2088
Uyumlu standart		EN14511:2018
Hesap yöntemleri - Ölçüm standartları		EN 14825
İşlev
Soğutma		E
Isitma		E
Isitma sezonu
Ortalama		E
Daha sıcak		H
Daha soğuk		H
Kapasite kontrol
Sabit		H
Kademeli		H
Değişken		E

GARANTI BELGESI

MALIN		SATICI FİRMANIN	ALICININ
Cinsi KLİMA		Unvanı	Adı, Soyadı
Markası VESTEL		Adresi	Adresi
Modeli
Seri No		Tel-Faks	Tel
		E-posta
		Fatura Tarihi
Teslim Tarihi ve Yeri		Fatura No	Vestel Şirketler Grubuİcra Kurulu BaşkanıERGÜN GÜLER
Azami Tamir Süresi 20 İşgünü		Kaşe ve İmza
Garanti Süresi 2 Yıl
ÜRETİCİ FİRMA: Vestel Beyaz Eşya San. ve Tic. A.Ş. Manisa ŞubesiManisa OSB III. Kısım Keçiliköyosb Mah.Mustafa Kemal Bulv. No: 10Yunusemre/Manisa - TürkiyeTel: 0850 222 4 123Web: www.vestel.com.tr/destekE-posta: [e-mail]: 0850 222 4 123		TÜRKİYE GENEL DAĞITICISI: Vestel Ticaret A.Ş.Levent 199 Büyükdere Cad. No: 199 34394Şişli/Istanbul - TürkiyeTel: 0850 222 4 123Web: www.vestel.com.tr/destekE-posta: [e-mail]: 0850 222 4 123

MUSTERI.NIN SEGIMLIK HAKLARI

Musey: malin 6502 sovii Tuketechin Korumasi Hoknida Kaun ayip daha sonro oraya qkimg'sloa bile, malin musterye teslim torhinder libberi kl yllik zomangami sures' ginde;

1. Solutanı jetı vermeyle hazır olugunu biliderek sözleşmeden domine.

2. Solutanı alkoyoup ayıp orangıda satis bedelinden indirim

3. Asin bir masarif gerektimedigi toklride, butun mosarif on daimet, sejimik kalamahan dimi saeya koi jii.

4. Imkan varsa, sulodan ápuriz bir misi le dagümlinshin istame, seçimlik hakandan birni ise Saticya, ureti veya ihidatayira karsi kullanıdibir.

Uzerstiz enormi veya malin ayıpsz misi le değişltimeșini sstač Izin organsiz g 商品len berabernde getřeresk olmas halide tuketici, szeljesmeden domne veya ajiv oranda bedalen indirim hakkolanjan birnil kullabilir.

Mugten: Şikayet ve İbirazlon konsumdanık bayşvurlarımi Luktiel: Makkemelerine ve Teketil Hokem Heytlerine Yorpoblir.

Vestel gün kisisel verteinizni korumak benemikir. Rasmii internet sitemizde youndogimiz Ayindotinga Metin (hips://www.vestel. com tr/contant/hislesvedielenstampes) le surgete sizerden topodigimiz kisisel vencer ilksin detoy bilgire uqslabiririz.

GARANTI YUKUMLUŁCU - MUSTERINI DIKKAAT ETMESI GERKEH HUSUSTAUR

1. Garanti Belges uzinde mamlun onirol sen annarında tarthat yorpidigi kalleerde garanti gagesizir.
2. Garanti yukumlugunin général okbilimesi ıçın, VEŞTEL yetkli personilenen yo da yetkli servislerinden baska hikdir kimsenin, hikbir şekilde chirazın tamir ve tolline moduğale etnemenş gerkmektedir.
3. Anzoli cihazın tamir yerni (ciharzin kulanganlıgii yer veya servis aktiyesi) ve şeklin yetkli servis beliner.
4. Aşogida Oklahoma koşullarda anzali dhaz garanti kapasimio girmeye:

(1) Chizao bagljanı dış donanımdon (regulator, b) Anormat voluți duşukluğuy veya fortoliğindan, hotel elektrk tesistudan, chizan etekinde belittenden farklı bir şebake gerilimine

(4) Molin teslimiden sonraki nokiller ve yerleştirme sonucu (duyme, qain sorsilmo, dobe vs.), olugabileck orzolar, (d) Chizan kullam hatalandan meyanda geben die ve is yuzeylerdek bozulma, gizilme, kirmaları ve arzolar, e) Doga olaylcinin (widim, sel. su boskini, derem. yanqin vs., yol agacqi arzalar.

Bu gibi durumlalarda anzoli cihaz, VEŞTEL yeteli uzmonlon torhodon tomir elicelek, standard tomir ucreti olinacciati 5. Garanti Belges'in termemil etinlerek tuketiyce vermline sorumluğu luktetinin mali sotin adıgi yedeli static, acente ya da temislicikelle afitir. Garanti Belgesi, satin dinan mola ilizkin futuranio tornhi ve soyisi ile

sen numarasihi igermek zorundatir.

GARANTI SARITARLI

1. Garanti surgei madin teslim torhinden ibiqaran basilar ve
2. Madin butun parçalan dahl olmuk uzere tamari firmansı karantsi kapsminadarı.

tomirde geçen süre garanti suresine elektr. Moll tomir sursel en fortizó 20 gondur. Bu sure malo iläskin arzainn thalogis vya ureticinden brinsine bildirim tarmihaden durumdo, moli satiasi, boyti, acentasi, temiseliigi. titabon baylar. Moll anzasinin, 10 is quni iride

1. Main garanti suresi giode, gerk malzere ve isglik, yed montol hataloranodoloy anzolanosu halinde. Isglik morsroh, degishtiren pargo bedeli ya do baska herhangi ga alindo higbir urret tolep edilmesztin tormi yoplicaktur.
2. Tuketicini tamir hakkan kullumanasino ragmen maliz: giadmi masminasi bilinda; uretal veyi iradvaj, malmi tarmi

(c) Tominirin m------------mukun olmadiqin, yetkilil serv (b) Tomin irgin gereken azoml surnen olsilmasi.

belellemesi, durumlando: tekitel molin bedel lodesii, ayıp óranda bedel indirmini veya molin qarıpsz misti ile değişülmesi satıdan talap edebilir. Satic, tuketinin talabilin reddedemez. Bu talabilin yerine gefürlimemesi dulumunda satıca, ueltici ve thalatı mûtesilean sorumluur.

disindador. 7. Garant belgesi ile ilgili olarak sıklablèce servulari giri T Gsumiruk ve Ticaret Bokaliğal Tiketacini Kurnaması ve Pli Gezelini Genel Muduluginę ne bayasvulabilir.

sizin için BURADAYIZ!

Ürününüzü iyi günlerde kullanmanızı diliyoruz.

Bize 7/24 aşağıdaki iletişim kanallarından ulaşabilirsiniz. Sizin için buradayız.

Aradığınız pek çok cevabı cozumuvar.vestel.com.tr internet sitemizde bulabilirsiniz.

Sorunlarla ilgili çözüm ve bilgilendirici içeriklerimize ulaşabilir, yetkili servis kaydı açabilir, kaydınızı takip edebilir, ürününüze ait güncel teknik belgelere ulaşabilirsiniz.

Capcanlı Destek

vestel.com.tr/destek [e-mail]

VESTEL ÇÖZÜMÜ VAR

0850 222 4 123

VESTEL İLETİŞİM ve ÇÖZÜM MERKEZİ

Zorlu Holding kuruluşudur.

VESTEL

0850 222 4 123

www.vestel.com.tr

WhatsApp

0850 222 4 123

Cihazınızın T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'nce tespit ve ilan edilen kullanım ömrü (cihazın fonksiyonlarını yerine getirebilmesi için gerekli yedek parça bulundurma süresi) 10 yıldır.

Geri dönüştürülebilir kağıt kullanarak doğaya katkımızı sürdürüyoruz.

Zorlu Holding kuruluşudur.

ÜRETİCİ FİRMA:

Vestel Beyaz Eşya San. ve Tic. A.Ş. Manisa Şubesi Manisa OSB III. Kısım Keçiliköyosb Mah.

Mustafa Kemal Bulv. No: 10

Yunusemre/Manisa - Türkiye

Tel: [phone]

Web: www.vestel.com.tr/destek

E-posta: [e-mail]

WhatsApp: [phone]
