Buzdolabı Tipi	No Frost sistemli buzdolabı-dondurucu
Marka	Indesit
Model	TN 5 FNF S (TK)
Enerji Sınıfı	A+ (tahmini)
Toplam Net Kapasite	280 L (tahmini)
Buzdolabı Kapasitesi	200 L (tahmini)
Dondurucu Kapasitesi	80 L (tahmini)
Dondurma Kapasitesi	4 kg/24h (veri plakasına göre)
Boyutlar (YxGxD)	185 x 60 x 65 cm (tahmini)
Ağırlık	60 kg (tahmini)
Güç Tüketimi	150 W (maksimum, veri plakasından)
Voltaj	220-240 V
Soğutma Sistemi	No Frost
Sıcaklık Kontrolü	İki ayrı termostat düğmesi (buzdolabı ve dondurucu)
Ayarlanabilir Raflar	Evet, ızgaralı raflar
Taze Kutusu	Evet, et ve balık için (en soğuk bölüm)
Kutu Rafı	Evet, iç kapıda
İç Aydınlatma	Evet, değiştirilebilir (10W ampul)
Ters Çevrilebilir Kapılar	Evet
Buz Çözme	Otomatik (No Frost)
Temizlik	Ilık su ve karbonat kullanın; solventlerden kaçının
Güvenlik	Çocuk kilidi (belirtilmemiş), topraklı fiş, soğutma elemanlarına dokunmaktan kaçının
Yedek Parçalar ve Onarılabilirlik	Yalnızca yetkili teknisyenler; orijinal parçalar kullanın

Sık sorulan sorular - TN 5 FNF S (TK) INDESIT

Zemin düz değilse buzdolabını nasıl dengelerim?

Arka ayakları sıkarak veya gevşeterek cihaz düzlenene kadar ayarlayın. Gerekirse bir su terazisi kullanın.

Taşıma sonrası fişe takmadan önce ne kadar beklemeliyim?

Cihazı dik konuma getirdikten sonra prize takmadan önce en az 3 saat bekleyin.

İç aydınlatma yanmazsa ne yapmalıyım?

Fişin tam takılı olduğunu ve prizin güç aldığını kontrol edin. Işık hala yanmıyorsa, kılavuzdaki talimatları izleyerek ampulü (10W, vidalı tip) değiştirin.

Enerji verimliliğini nasıl artırabilirim?

Cihazı ısı kaynaklarından uzak tutun, uygun havalandırma sağlayın (üst 10 cm, yanlar 5 cm), sık kapı açmaktan kaçının ve buzlanma varsa buz çözme işlemi yapın (No Frost bunu azaltsa da).

Buzdolabı bölmesi neden çok soğuk ve yiyecekler donuyor?

Termostat düğmesi çok yükseğe ayarlanmış olabilir. Daha düşük bir ayara ('min' yönünde) çevirin. Ayrıca kapının doğru kapandığını kontrol edin.

Ampulü nasıl değiştiririm?

Cihazın fişini çekin, şemada gösterildiği gibi ışık kapağını çıkarın, benzer bir 10W ampulle değiştirin ve kapağı tekrar takın.

No Frost sistemi ne anlama gelir?

No Frost, buz oluşumunu önlemek için sürekli soğuk hava dolaştırır. Optimum nemi korur ve manuel buz çözme ihtiyacını ortadan kaldırır. Hava menfezlerini kapatmayın.

Buzdolabına sıcak yiyecek koyabilir miyim?

Hayır, yiyecekleri içine koymadan önce oda sıcaklığına soğumaya bırakın. Sıcak yiyecek iç sıcaklığı artırır ve kompresörün daha fazla çalışmasına neden olur.

Cihaz alışılmadık bir ses çıkarırsa ne yapmalıyım?

Düz olduğunu ve yakındaki dolaplara değmediğini kontrol edin. Soğutucu akışkandan gelen bazı sesler normaldir. Devam ederse, yardım çağırın.

Kondansatörü ve cihazın arkasını nasıl temizlerim?

Cihazın fişini çekin ve orta güçte yumuşak fırça aparatı kullanarak arka tarafı nazikçe vakumlayın. Su kullanmayın.

KULLANIM KILAVUZU TN 5 FNF S (TK) INDESIT

Cihazın yerleştirilmesi ve bağlanması Kapının açılış yönünün değiştirilmesi

Cihazın tanıtımı, 3

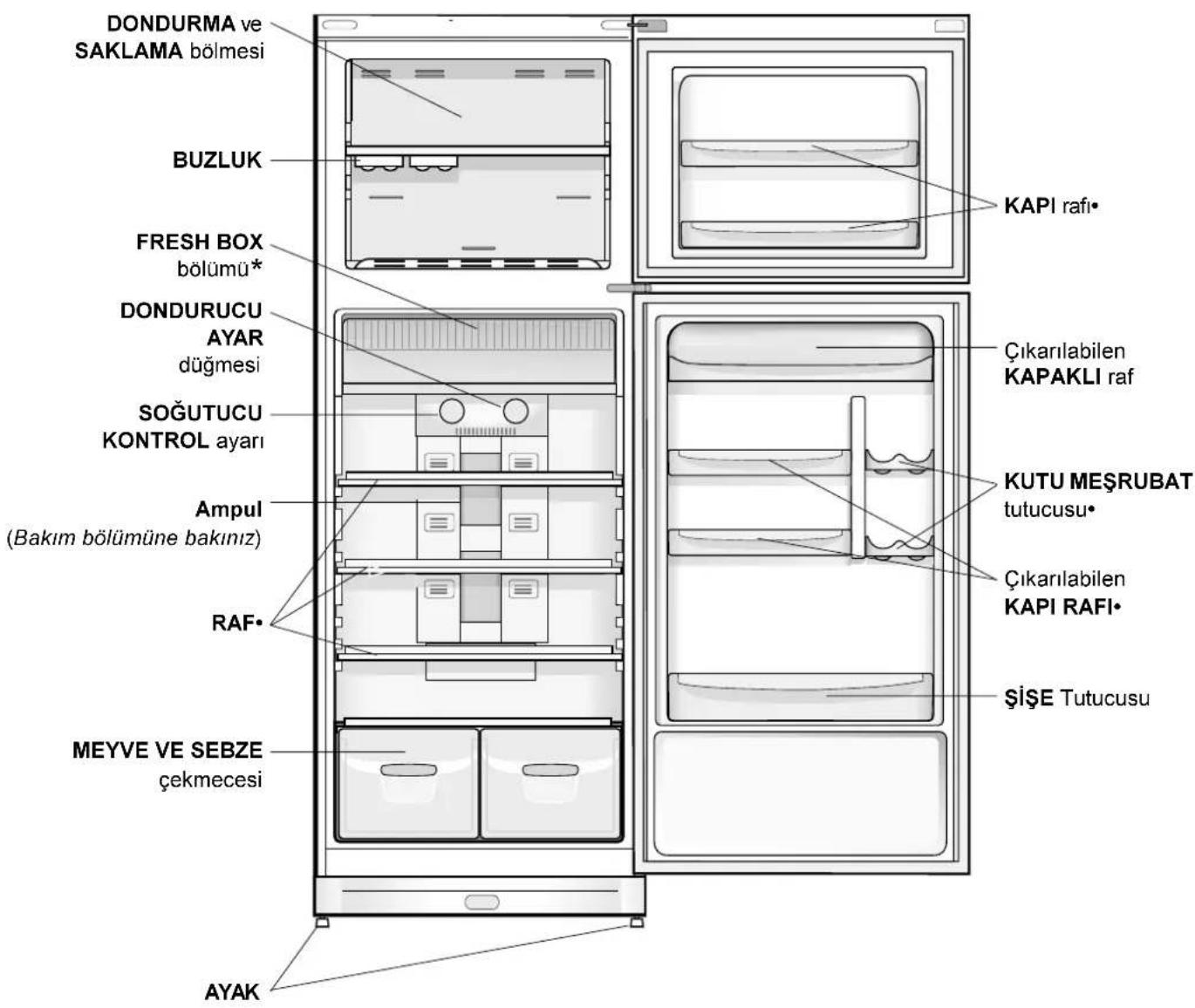

Genel görünüm

Çalıştırma ve kullanma, 4-5

Cihazın çalıştırılması Buzdolabının en iyi şekilde kullanılması Dondurucunun en iyi şekilde kullanılması

Bakım ve özen, 6

Elektrik akımının kesilmesi Cihazın temizlenmesi Küfün ve istenmeyen kokuların önlenmesi Fırın lambasının değiştirilmesi

Önlemler ve öneriler, 7

Genel güvenlik uyarıları Atıkların tasfiye edilmesi Tasarrufa yöneliniz ve çevreye saygılı olunuz

Arızalar ve onarımlar, 8

Teknik Servis, 9

TR

! Bu kitapçığı gerektiği her an danışabilmeniz için özenle saklayınız. Satış, devir ya da taşınma halinde, çalışma sistemi ve bununla ilgili uyarılar konusunda yeni sahibinin bilgilenmesi için cihazla birlikte kalmasını sağlamanız gerekmektedir.

! Talimatları dikkatlice okuyunuz: montaj, kullanım ve güvenliğe ilişkin önemli bilgiler içermektedir.

Cihazın yerleştirilmesi ve bağlanması

Konumlandırma

1. Cihazı nemsiz ve havadar bir yere yerleştiriniz.
2. Arkadaki havalandırma ızgaralarını kapatmayınız: kompresör ve kondenser sıcak yapar, bu yüzden cihazın iyi çalışmasını ve tüketiminin azalmasını sağlamak için bunların duvara dayanmaması gerekir.
3. Cihazın üst kısmı ile üstüne konacak mobilya arasında en azından 10 cm, mobilya/duvar yanına yerleştirilmesi durumunda ise en az 5 cm açıklık bırakınız.
4. Cihazı ısı kaynaklarından uzak tutunuz (ör. direkt güneş ışığı, elektrik ocak).
5. Ürünün arka kısmıyla duvar arasındaki mesafeyi sağlamak için kullanım talimatlarına uygun olarak monte etme kitinde mevcut olan uzaklaştırıcı çubukları monte ediniz.

Cihazın aynı seviyeye getirilmesi

1. Buzdolabınızı düz ve sert bir zemine yerleştiriniz.
2. Zemin düz olmaması durumunda ayarlanabilir ayakları gevşeterek veya sıkarak cihazın tamamen zemine oturmasını sağlayınız.

Elektrik bağlantısı

Taşınmadan sonra cihazı dik olarak yerleştiriniz ve elektrik tesisatına bağlamak için en az 3 saat bekleyiniz. Fişi prize takmadan evvel aşağıdaki hususlara dikkat ediniz:

• Prizin topraklamasının yürürlükteki normlara uygun olması;
• elektrik prizi, soğutucu bölmesinin sol tarafından aşağısında bulunan özellik etiketinde belirtilen maksimum yükü taşıyabilmelidir;
• besleme gerilimi soğutucu bölmesinin sol tarafından aşağısında bulunan özellik etiketinde belirtilen değer sınırı kapsamında olmalıdır (ör. 220-240 V);
• Cihazın fişinin prizle uyumlu olması. Aksi takdirde cihazın fişinin değiştirilmesi için yetkili Servise (Teknik Servis bölümüne bakınız) başvurmanız gerekir, uzatma kablosu ya da çoklu priz kullanmayınız.

! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır. ! Kablo kıvrılmalara, bükülmelere ve ezilmelere maruz kalmamalıdır. ! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili personel tarafından değiştirilmelidir. (bkz. Teknik Servis) ! Bu kurallara uyulmaması halinde firma hiçbir sorumluluk kabul etmemektedir.

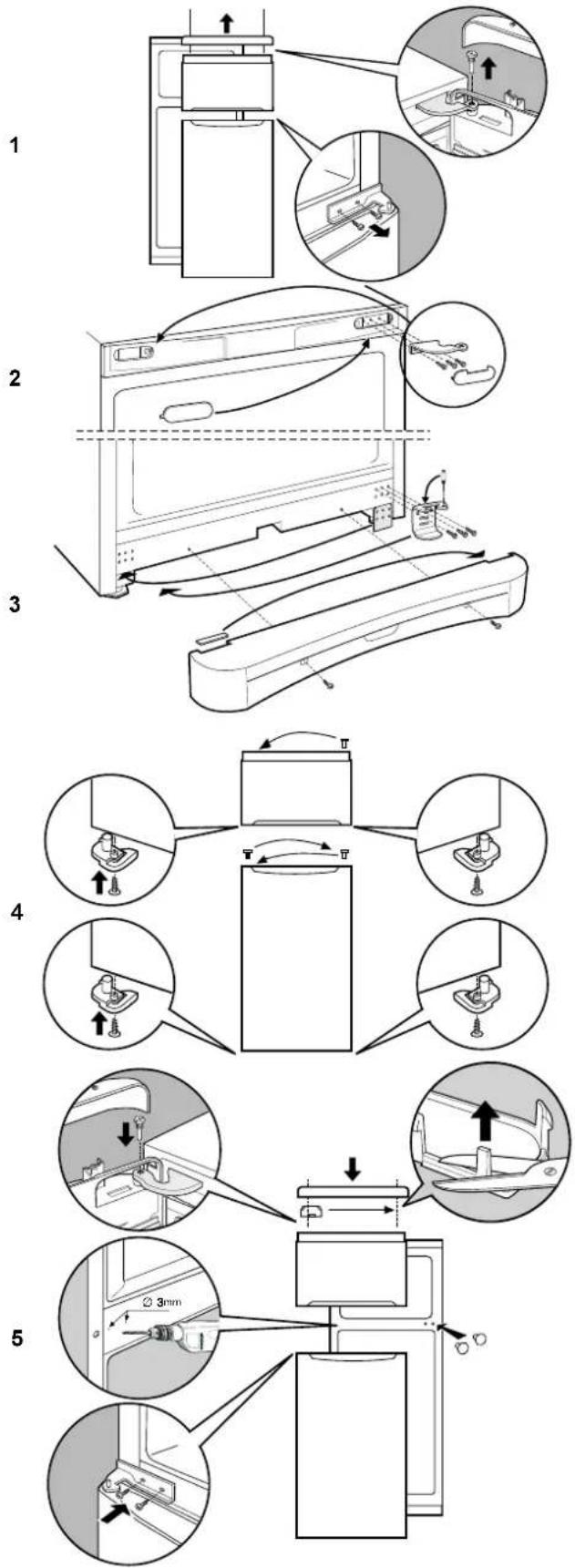

Kapının açılış yönünün kaydedilmesi

Kullanım talimatları birkaç model için geçerli olduğu için satın aldığınız cihazda olmayan değişik ayrıntıları gösterebilir. Sonraki sayfalarda en karışık cisimler açıklanmıştır.

- Sayısı ve/veya pozisyonu değişebilir.

* Sadece bazı modellerde mevcuttur.

Çalıştırma ve kullanım

TR

Cihazın çalıştırılması

! Cihazı çalıştırmadan önce montaj hakkında verilen talimatları uygulayınız (Montaj bölümüne bakınız).

! Cihazı elektrik şebekesine bağlamadan önce tüm bölmeleri ve aksesuarları bikarbonat kullanarak ılık su ile yıkayınız.

1. Fişi prize takınız ve iç lamba aydınlanması sağlayınız (DONDURUCU KONTROL ayarı ● konumunda olmamalıdır).
2. ISININ AYAR düğmelerini orta bir değere ayarlayınız. Birkaç saat geçtikten sonra gıdalar buzdolabınıza yerleştirilebilir.

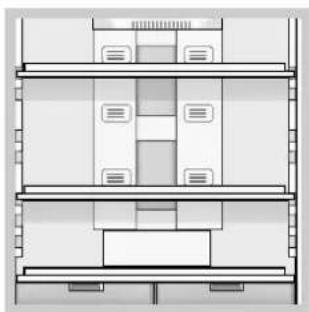

Buzdolabının en iyi şekilde kullanılması

Soğutucu bölmesinde ısı ayarlarının otomatik olarak termostatın konumuna göre yapılması sağlanır. min = daha az soğuk max = daha çok soğuk Orta bir değere ayarlanması tavsiye edilir.

NO FROST soğutma sistemi

No frost sistemi ile devamlı soğuk hava dolaşımı sağlanır. Böylece nem toplanır, buz ve çiy oluşması engellenir: soğutucu bölmesinde gerekli olan nem oranı sağlanır ve çiy oluşmasını engellediği için gıdaların besin özelliklerinin

korunması sağlanır; dondurucu bölmesinde ise buz çözme işlemine gerek kalmadan ve gıdaların birbiriyle yapışmaması sağlanarak buz oluşması engellenir. Gıda veya kap arka soğutma duvarı ile direk temasa geçmemelidir. Havalandırma delikleri kapatılması kondens suyu oluşmasına sebep olur.

• Şişeleri kapatınız ve gıdaları sarınız.
• Sadece soğuk, ılık ve sıcak olmayan gıda yerleştirilebilir (Önlemler ve öneriler bölümüne bakınız).
• Pişmiş gıda çiğ gıdadan daha uzun süre saklanmaz.

RAFLAR: tepsi veya tel raflar. Büyük kaplar veya fazla yer kaplayan gıdaların yerleştirilmesi için mevcut olan kılavuzlar kullanılarak çıkarılabilir ve yüksekliği ayarlanabilir (şekile bakınız). Yüksekliği raf tamamen çıkarılmadan ayarlanabilir.

FRESH BOX bölümü taze et ve balık sağlamak için

tasarlanmıştır. Bu bölme; içerdeki soğukluk derecesi (buzdolabın en soğuk bölmesidir) ve oksidasyon ve karama proseslerini engelleyen şeffaf kapağı sayesinde gıdaların uzun süre, bir haftaya kadar, saklamasını sağlar Ayrıca 'Soğuk tabaklar' için kullanılabilir.

KUTU MEŞRUBAT tutucusu

Kutu meşrubat tutucusunun kapının iç tarafından olması ihtiyaçlarını karşılayacak şekilde sadece kutu meşrubat değil, yoğurt, tereyağ gibi başka kapları da yerleştirmenizi sağlar.

Dondurucunun en iyi şekilde kullanılması

Dondurucu bölmesinde ısı ayarlarının otomatik olarak termostatın konumuna göre yapılması sağlanır.

min = daha az soğuk

max = daha çok soğuk

Orta bir değere ayarlanması tavsiye edilir.

- soğutucu bölmesi dahil cihazı tamamen kapatır.

max: taze gıdaların hızlı bir

şekilde dondurulması için kullanılır. Dondurma işlemi bittikten sonra orta bir değere ayarlanması gerekir.

orta: önceden ya da sonradan dondurulmuş gıdaların normal saklanması için kullanılır.

min: sadece buz küplerinin saklanması için kullanılır.

- Erimiş veya erimek üzere olan yiyecekleri bir daha dondurmayınız, bu gıdalar (24 saat içinde) tüketilmesi için pişirilmelidir.

- Taze dondurulacak gıdalar dondurulmuş gıdalar ile temasa geçmeyecek şekilde saklanmalıdır.

- Dondurucu içine sıvı olan kapağı kapatılmış şişe koymayınız, patlayabilir.

- Günlük en fazla yiyecek dondurma miktarı soğutucu içinde aşağıda sağda bulunan teknik veriler etiketi üzerinde yazılıdır (örneğin: Kg/24h 4).

! Dondurma işlemi sırasında kapağı açmamaya özen gösteriniz.

! Elektrik kesintisi veya arıza durumunda kapağı açmayınız: dondurulmuş gıdalar 9-14 saate kadar, hiçbir değişikliğe uğramadan korunurlar.

! Dondurucu bölmesi içerisinde hava dolaşımını sağlamak için gıdaların havalandırma deliklerini kapatmayacak şekilde yerleştirilmesi gerekir.

Elektrik şebekesinin devre dışı bırakılması

Temizlik ve bakım işlemi sırasında cihazın fişini prizden çıkararak elektrik bağlantısını kesiniz.

1. DONDURUCU KONTROL kolunu ● konumuna getiriniz (cihaz kapalıdır).
2. Fişi prizden çekiniz.

Cihazın temizlenmesi

• Buzdolabının dış, iç duvarlarını ve contalarını karbonat (yemek sodası) veya nötr sabun eklenmiş ılık su ile ıslatılmış yumuşak bir sünger ile temizleyiniz. Aşındırıcı maddeler ve çözücü, amonyak, beyazlatıcı türü maddeleri kesinlikle kullanmayınız.
• Sökülebilen aksesuarları deterjan veya sabun eklenmiş ılık su içine batırınız. Çalkalayınız ve dikkatlice kurulayınız.

İstenmeyen kokuların ve küfün önlenmesi

• Cihaz kokuları önleyici hijyenik malzemelerle üretilmiştir. Bu özelliği kaybetmemek için gıdaların iyice sarılıp kapatılması gerekir. Böylece leke oluşması engellenir.
• Cihazın uzun süre devre dışı bırakılması durumunda içini iyice temizleyiniz ve kapağı açık bırakınız.

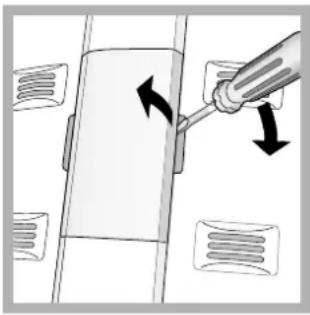

Fırın lambasının değiştirilmesi

Soğutucu bölmesinin ampulünü değiştirmeden önce buzdolabının fişini prizden çıkarınız. Aşağıdaki talimatları özenle uygulayınız. Şekilde gösterildiği gibi koruma zarını çıkarttıktan sonra ampulü açınız. Ampulü aynısıyla değiştiriniz (gücü 10W'tan daha yüksek olmamalıdır).

! Cihaz uluslararası güvenlik normlarına uygun şekilde tasarlanmış ve imal edilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Bu cihaz aşağıdaki Avrupa Birliği Talimatlarına uygundur:

- 19/02/73 tarihli EAT 73/23 (Düşük Voltaj (önergesi) ve sonraki değişiklikler;

- 03/05/89 tarihli 89/336/CEE (Elektromanyetik uyum) ve sonraki değişiklikler.

- EAT/2002/96

Genel güvenlik uyarıları

- Cihaz meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.

- Cihaz sadece gıda saklaması için, yetişkinler tarafından ve bu kitapçıktaki talimatlar çerçevesinde kullanılmalıdır.

- Cihaz, üzeri kapalı bile olsa açık alanlara monte edilmez, zira yağmur ve fırtınaya maruz kalması son derece tehlikelidir.

- Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.

- Buzdolabının soğutma yapan iç kısımlarına dokunmayınız: yanma veya yaralanma tehlikesi vardır.

- Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.

- Temizlik ve bakım işleminden önce fiş elektrik şebekesinden çıkarılmalıdır. Buzdolabının tüm elektrik bağlantılarını kesmek için ISI AYAR DÜĞMESİNİ konumuna (cihaz kapalı) getirmek yeterli değildir.

- Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız.

- Dondurulmuş gıda saklama kaplarında üretici tarafından tavsiye edilen tip hariç ucu sivri ve keskin aletleri kullanmayınız.

- Buz küplerini dondurucu bölmesinden çıkarır çıkarmaz ağzınıza sokmayınız ve yemeyiniz.

- Çocukların cihazla oynamasına izin vermeyiniz. Kesinlikle çekmece üstüne oturmamalı ve kapıya tutunup sarkmamalıdır.

- Ambalajlar çocuklar için oyuncak değildir.

Atıkların tasfiye edilmesi

- Ambalaj malzemelerinin tasfiye edilmesi: yerel yasalara uyunuz, bu şekilde ambalajların geri dönüşümü sağlanır.

- Elektrik ve elektronik cihazların atıklarını değerlendirme 2002/96/CE sayılı Avrupa Konseyi direktifinde; beyaz eşyaların kentsel katı atık genel yöntemi ile tasfiye edilmemesi öngörülmüştür. Kullanılmayan cihazların, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrı toplama hükümlerini hatırlamak amacıyla üstünde çarpı işareti olan sepet sembolü verilmiştir. Cihazların tasfiye edilmesi konusunda daha geniş bilgi almak için cihaz sahiplerinin mevcut müşteri hizmetine veya satış noktalarına başvurulması gerekir.

Tasarrufa yöneliniz ve çevreye saygılı olunuz.

- Buzdolabı doğrudan güneş ışığına maruz kalmayacak, serin ve havadar uygun bir yere yerleştiriniz. Ayrıca, ısı kaynaklarından uzakta olmalıdır.

- Gıdaları almak ya da yerleştirmek için cihazın kapağını mümkün olduğu kadar az açık tutunuz. Buzdolabının kapağı her açıldığında enerji tüketilir.

- Cihazı fazla gıda ile doldurmayınız: gıdaların iyi saklanması için soğuk hava dolaşımının sağlanması gerekir. Hava dolaşımının engellenmesi durumunda kompresör devamlı çalışmak zorunda kalacaktır.

- Buzdolabının içine sıcak gıda koymayınız: ısı derecesi yükselir, kompresör yoğun çalışmak zorunda kalır ve enerji büyük miktarda tüketilir.

- Buz oluşumu halinde dondurucu bölmesindeki buzu eritiniz (Bakım bölümüne bakınız); kalın bir buz tabakası soğutma işlemini engellediği için daha fazla enerji tüketilir.

Buzdolabınız bazen size sorun çıkarabilir ya da kötü çalışabilir. Teknik Servise başvurmadan önce (Teknik Servis bölümüne bakınız) aşağıdaki liste yardımıyla kolay çözülebilecek bir problem olup olmadığını kontrol ediniz.

Arızalar:	Olası nedenler / Çözümler:
İç lamba yanmıyor.	Fiş prize takılı değil veya kontağa girecek kadar takılı değil veya evdeki elektrik akımı kesik.
Soğutucu ve dondurucu az soğutma yapıyor.	Kapaklar tamamen kapanmıyor veya contalar bozuk.Kapaklar sık sık açılıyor.ISININ AYAR düğmesini doğru şekilde ayarlanmamış.Soğutucu veya dondurucu fazla doldurulmuş.
Soğutucu bölmesinde gıdalar donuyor.	ISININ AYAR düğmesini doğru şekilde ayarlanmamış.
Motor devamlı çalışıyor.	Kapak tam kapalı değil veya devamlı açılıp kapatılıyor.Dış ortam sıcaklığı çok yüksek.
Cihaz çok ses yapıyor.	Cihaz tamamen düz bir zemine montaj edilmemiş (Montaj bölümüne bakınız).Cihaz ses ve sarsıntı yapan mobilya veya eşya arasına yerleştirilmiş.İçindeki gaz kompresör çalışmadığı zamanda hafif bir ses yapmıyor: bir ariza değildir, normaldır.
Buzdolabının bazı dış kısımlarının ısısı yüksek	Yüksek ısı ürünün bazı özel bölgelerinde nem oluşmasını engellemek için gereklidir.

Teknik Servis

Servise başvurmadan önce:

• Servise başvurmadan çözülebilecek bir arıza olup olmadığını kontrol ediniz (Arıza ve onarım bölümüne bakınız).
• Sonucun olumsuz olması durumunda en yakın Teknik Servise başvurunuz.

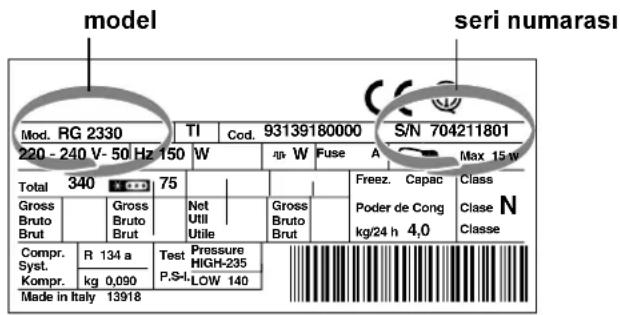

Şunları bildiriniz:

• arıza tipini • cihazın modeli (Mod.)
• Seri numarası (S/N) istenilecek bilgiler, soğutucu içinde aşağıda sağda bulunan teknik veriler etiketi üzerinde yazılıdır.

Kesinlikle sadece yetkili teknisyenlere başvurunuz ve orijinal yedek parçaları kullanınız.
