Ürün Türü	Dondurucu (birleşik buzdolabı-dondurucu)
Marka	Indesit
Model	TAN 5 FNF G (TK)
Enerji Verimlilik Sınıfı	Belirtilmemiş (tahmini A-F sınıfı)
Yıllık Enerji Tüketimi	Belirtilmemiş (tahmini 200-300 kWh/yıl)
Toplam Net Kapasite (dondurucu)	Belirtilmemiş (tahmini 100-150 L)
Dondurma Kapasitesi	24 saatte 4 kg (kullanım kılavuzundan)
İklim Sınıfı	Belirtilmemiş (tahmini SN-T)
No Frost Sistemi	Evet (buzdolabı bölmesi için; dondurucu otomatik defrost olabilir)
Ters Çevrilebilir Kapılar	Evet
Sıcaklık Kontrolü	Buzdolabı ve dondurucu bölmeleri için termostat düğmeleri
İç Aydınlatma	Evet (buzdolabı bölmesi, 10W ampul)
Raflar	Ayarlanabilir cam veya tel raflar
Taze Kutusu (soğuk bölme)	Evet, et ve balık için
İçecek Kutusu Rafları	Evet, kapıda
Güç Kaynağı Voltajı	220-240 V, 50 Hz
Maksimum Güç Girişi	150 W (veri plakasından)
Bekleme Güç Tüketimi	Belirtilmemiş
Ses Seviyesi	Belirtilmemiş (tahmini 35-45 dB)
Boyutlar (Yükseklik x Genişlik x Derinlik)	Belirtilmemiş (tahmini 170-180 cm x 60 cm x 65 cm)
Ağırlık	Belirtilmemiş (tahmini 60-70 kg)
Soğutucu Tipi	Belirtilmemiş (tahmini R600a)
Kurulum Tipi	Bağımsız kurulum
Menteşe Tarafı	Ters çevrilebilir (sol veya sağ)
Garanti	Belirtilmemiş (standart üretici garantisi)
Bakım	İçini ılık su ve bikarbonatla temizleyin; gerektiğinde buz çözme
Güvenlik Özellikleri	Motor koruma kontrolü, çocuk güvenliği (ambalaj uyarıları)

Sık sorulan sorular - TAN 5 FNF G (TK) INDESIT

No Frost sistemi nedir ve nasıl çalışır?

No Frost sistemi, nemi toplamak ve buz ve don oluşumunu önlemek için sürekli olarak soğuk hava dolaştırır. Optimum nemi korur, gıda kalitesini korur ve manuel buz çözme ihtiyacını ortadan kaldırır. Arka duvardaki havalandırma hücrelerini tıkamayın.

Dondurucudaki sıcaklığı nasıl ayarlarım?

DONDURUCU ÇALIŞTIRMA düğmesini kullanın. Ayar, en sıcaktan en soğuğa değişir. Orta konum önerilir. ECO ayarı enerji tasarrufu için idealdir. ● konumu cihazı kapatır (buzdolabı dahil).

İç ışık çalışmazsa ne yapmalıyım?

İlk olarak, fişin düzgün takılıp takılmadığını ve elektrik olup olmadığını kontrol edin. Işık hala çalışmıyorsa, ampulü değiştirin. Cihazın fişini çekin, kullanım kılavuzunda gösterildiği gibi ışık kapağını çıkarın ve aynı tipte 10W ampul ile değiştirin.

Dondurucu nasıl temizlenir?

Cihazı kapatın ve fişini çekin. İç ve dış kısmı, ılık su ve karbonat veya nötr sabun ile nemlendirilmiş bir süngerle temizleyin. Çözücü, aşındırıcı, çamaşır suyu veya amonyak kullanmayın. Çıkarılabilir aksesuarlar ılık sabunlu suda bekletilebilir.

24 saatte dondurabileceğim maksimum gıda miktarı nedir?

Maksimum dondurma kapasitesi, buzdolabı bölmesinin sol alt kısmındaki veri plakasında belirtilmiştir. Bu model için genellikle 24 saatte 4 kg'dır.

Motor sürekli çalışıyor. Bu normal mi?

Motor, kapılar sık sık açılırsa, ortam sıcaklığı yüksekse veya sıcaklık ayarı çok düşükse sürekli çalışabilir. Kapıların düzgün kapandığından ve contaların temiz olduğundan emin olun. Ayrıca, cihazda gecikmelere neden olabilecek bir motor koruma kontrolü vardır.

Kapı açılma yönünü nasıl ters çevirebilirim?

Kapılar ters çevrilebilir. Ayrıntılı talimatlar için kullanım kılavuzundaki 'Ters çevrilebilir kapılar' bölümüne bakın. Bu genellikle menteşeleri söküp karşı tarafa taşımayı içerir.

Buzdolabının içinde neden yoğuşma var?

Sıcak veya açıkta bırakılmış yiyecekler içeri konulursa veya kapı uzun süre açık bırakılırsa yoğuşma oluşabilir. Yiyecekleri sıkıca kapatın, şişeleri kapatın ve sıcak yiyecekleri saklamaktan kaçının.

Elektrik kesintisi sırasında ne yapmalıyım?

Dondurucu kapağını kapalı tutun. Dondurucu, sıcaklığı 9-14 saat boyunca koruyabilir. Kısmen çözülmüş gıdaları tekrar dondurmayın; 24 saat içinde pişirin ve tüketin.

Model ve seri numarasını nerede bulabilirim?

Model (Mod.) ve seri numarası (S/N), buzdolabı bölmesinin sol alt tarafındaki veri plakasında bulunur. Servis çağrısı yaparken bu bilgi gerekir.

KULLANIM KILAVUZU TAN 5 FNF G (TK) INDESIT

Cihazın yerleştirilmesi ve bağlanması

Kapının açılış yönünün değiştirilmesi

Cihazın tanıtımı, 3

Genel görünüm

Çalıştırma ve kullanma, 4-5

Cihazın çalıştırılması

Buzdolabının en iyi şekilde kullanılması

Dondurucunun en iyi şekilde kullanılması

Bakım ve özen, 6

Elektrik şebekesinin devre dışı bırakılması

Cihazın temizlenmesi

İstenmeyen kokuların ve küfün önlenmesi

Fırın lambasının değiştirilmesi

Önlemler ve öneriler, 7

Genel güvenlik uyarıları

Atıkların tasfiye edilmesi

Tasarrufa yöneliniz ve çevreye saygılı olunuz

Arızalar ve onarımlar, 8

Teknik Servis, 8

Teknik Bilgiler

TR

! Bu kitapçığı gerektiği her an danışabilmeniz için özenle saklayınız. Satış, devir ya da taşınma halinde, çalışma sistemi ve bununla ilgili uyarılar konusunda yeni sahibinin bilgilenmesi için cihazla birlikte kalmasını sağlamanız gerekmektedir.

! Talimatları dikkatlice okuyunuz: montaj, kullanım ve güvenliğe ilişkin önemli bilgiler içermektedir.

Cihazın yerleştirilmesi ve bağlanması

Konumlandırma

1. Cihazı nemsiz ve havadar bir yere yerleştiriniz.
2. Arkadaki havalandırma izgaralarını kapatmayınız: kompresör ve kondenser sıcak yapar, bu yüzden cihazın iyi çalışmasını ve tüketiminin azalmasını sağlamak için bunların duvara dayanmaması gerekir.
3. Cihazın üst kısmı ile üstüne konacak mobilya arasında en azından 10 cm, mobilya/duvar yanına yerleştirilmesi durumunda ise en az 5 cm açıklık bırakınız.
4. Cihazı ısı kaynaklarından uzak tutunuz (ör. direkt güneş ışığı, elektrik ocak).
5. Ürünün arka kısmıyla duvar arasındaki mesafeyi sağlamak için kullanım talimatlarına uygun olarak monte etme kitinde mevcut olan uzaklaştırıcı çubukları monte ediniz.

Cihazın aynı seviyeye getirilmesi

1. Buzdolabınızı düz ve sert bir zemine yerleştiriniz.
2. Zemin düz değilse, ayarlanabilir ayakları gevşeterek veya sıkarak cihazın tamamen zemine oturmasını sağlayınız.

Elektrik bağlantısı

Taşınmadan sonra cihazı dik olarak yerleştiriniz ve elektrik tesisatına bağlamak için en az 3 saat bekleyiniz. Fişi prize takmadan önce aşağıdaki hususlara dikkat ediniz:

• Prizin topraklamasının yürürlükteki normlara uygun olması;
• Elektrik prizi, soğutucu bölmesinin sol tarafının altında bulunan özellik etiketinde belirtilen maksimum yükü taşıyabilmelidir;
• Besleme gerilimi, soğutucu bölmesinin sol tarafının altında bulunan özellik etiketinde belirtilen değer sınırı içinde olmalıdır (ör. 220-240 V);
• Cihazın fişinin prizle uyumlu olması. Aksi takdirde, cihazın fişinin değiştirilmesi için yetkili servise (Teknik Servis bölümüne bakınız) başvurmanız gerekir; uzatma kablosu ya da çoklu priz kullanmayınız.

! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır. ! Kablo kıvrılmalara, bükülmelere ve ezilmelere maruz kalmamalıdır. ! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili personel tarafından değiştirilmelidir (bkz. Teknik Servis). ! Bu kurallara uyulmaması halinde firma hiçbir sorumluluk kabul etmemektedir.

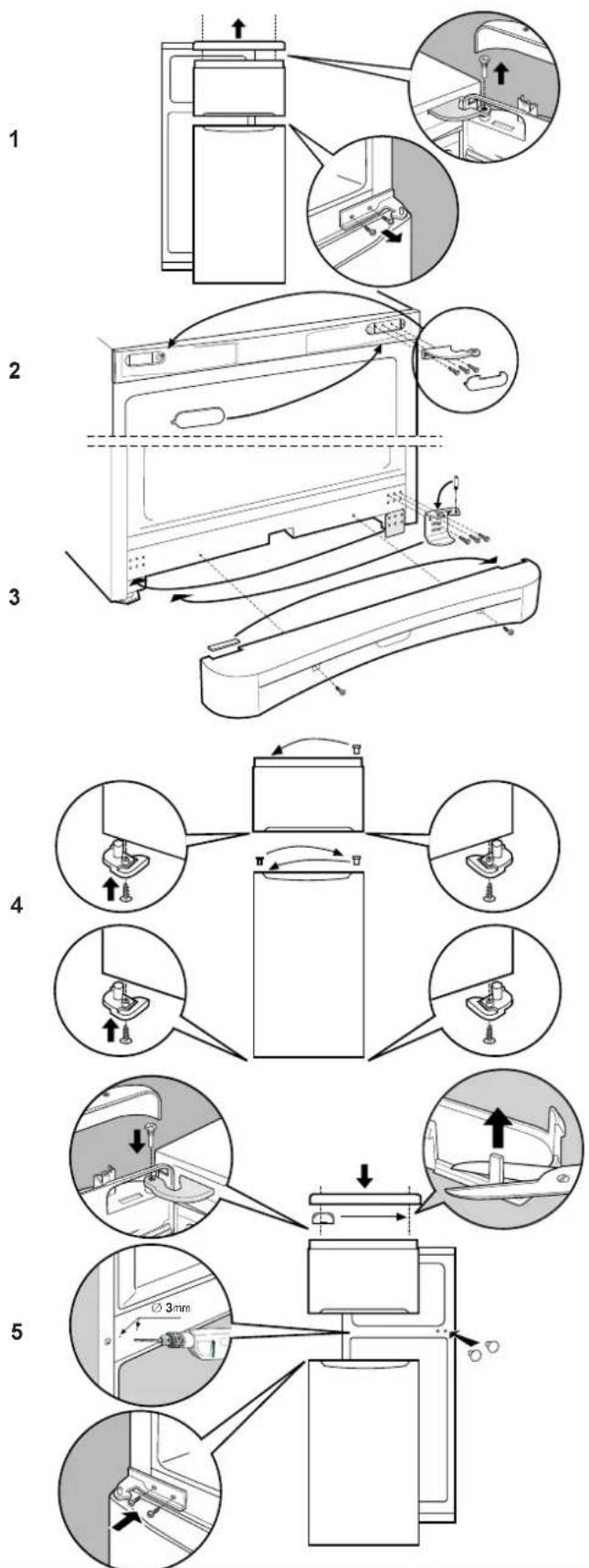

Kapının açılış yönünün değiştirilmesi

Kullanım talimatları birkaç model için geçerli olduğundan, satın aldığınız cihazda bulunmayan farklı ayrıntılar gösterebilir. Sonraki sayfalarda en karmaşık cihazlar açıklanmıştır.

- Sayısı ve/veya pozisyonu değişebilir.

* Sadece bazı modellerde mevcuttur.

TR

Cihazın çalıştırılması

! Cihazı çalıştırmadan önce montaj hakkında verilen talimatları uygulayınız (Montaj bölümüne bakınız). ! Cihazı elektrik şebekesine bağlamadan önce tüm bölmeleri ve aksesuarları bikarbonat kullanarak ılık su ile yıkayınız. ! Cihaz, çalışmaya başladıktan sadece 8 dakika sonra kompresörü devreye sokan motor kurtarma aygıtına sahiptir. İstenilen ya da istenilmeyen (black out) sebeplerden elektrik her kesildikten sonra aynı işlem tekrarlanır.

1. Cihazın fişini bir elektrik prizine takınız ve yeşil BESLEME lambasının yanmasını sağlayınız.
2. SOĞUTUCU KONTROL ayar düğmesini orta bir değere ayarlayınız. Birkaç saat geçtikten sonra buzdolabınıza gıdalar yerleştirilebilir.

Buzdolabının en iyi şekilde kullanılması

Soğutucu bölmesinde ısı ayarlarının otomatik olarak termostatın konumuna göre yapılması sağlanır.

min = daha az soğuk max = daha çok soğuk Orta bir değere ayarlanması tavsiye edilir.

NO FROST soğutma sistemi

No frost sistemi ile devamlı soğuk hava dolaşımı sağlanır. Böylece nem toplanır, buz ve çiy oluşması engellenir: soğutucu bölmesinde gerekli olan nem oranı sağlanır ve çiy oluşmasını engellediği için gıdaların besin özelliklerinin korunması sağlanır; dondurucu bölmesinde ise buz çözme işlemine gerek kalmadan ve gıdaların birbiriyle yapışmaması sağlanarak buz oluşması engellenir. Gıda veya kap arka soğutma duvarı ile direk temasa geçmemelidir. Havalandırma delikleri kapatılması kondens suyu oluşmasına sebep olur.

Şişeleri kapatınız ve gıdaları sarınız. Sadece soğuk, ılık ve sıcak olmayan gıda yerleştirilebilir (Önlemler ve öneriler bölümüne bakınız). Pişmiş gıda çiğ gıdadan daha uzun süre saklanmaz.

RAFLAR: tepsi veya tel raflar. Büyük kaplar veya fazla yer kaplayan gıdaların yerleştirilmesi için mevcut olan kılavuzlar kullanılarak çıkarılabilir ve yüksekliği ayarlanabilir (şekile bakınız). Yüksekliği raf tamamen çıkarılmadan ayarlanabilir.

FRESH BOX bölümü taze et ve balık sağlamak için tasarlanmıştır. Bu bölme; içerdeki soğukluk derecesi (buzdolabın en soğuk bölmesidir) ve oksidasyon ve karama proseslerini engelleyen şeffaf kapağı sayesinde gıdaların uzun süre, bir haftaya kadar, saklamasını sağlar. Ayrıca 'Soğuk tabaklar' için kullanılabilir.

KUTU MEŞRUBAT tutucusu Kutu meşrubat tutucusunun kapının iç tarafından olması ihtiyaçlarınızı karşılayacak şekilde sadece kutu meşrubat değil, yoğurt, tereyağ gibi başka kapları da yerleştirmenizi sağlar.

Dondurucunun en iyi şekilde kullanılması

DONDURUCU KONTROL ayarı ile dondurucu bölmesindeki ısı derecesi ayarlanır.

* = daha az soğuk ✿ = daha çok soğuk

Orta bir değere ayarlanması tavsiye edilir.

ECO düşük tüketim için optimal ısı derecesidir.

- soğutucu dahil olmak üzere cihazı kapatır.

• Erimiş veya erimek üzere olan yiyecekleri bir daha dondurmayınız, bu gıdalar (24 saat içinde) tüketilmesi için pişirilmelidir.
• Dondurulacak taze yiyecekler, daha önce donmuş olanlarla temas etmemelidir. Bu taze yiyecekler DONDURMA ve SAKLAMA üst bölümüne yerleştirilmelidir, burada ısı derecesi -18°C'nin altına inerek hızlı bir dondurma işlemini garanti eder.
• Dondurucu içine sıvı olan kapağı kapatılmış şişe koymayınız, patlayabilir.
• Günlük en fazla yiyecek dondurma miktarı soğutucu içinde aşağıda sağda bulunan teknik veriler etiketi üzerinde yazılıdır (örneğin: Kg/24h 4).
• Dondurmak için (dondurucu çalışır vaziyetteyken): SUPER FREEZE (hızlı dondurma) tuşuna basıp (ilgili sarı lamba yanar) gıdaları yerleştiriniz ve kapağı kapatınız. 24 saat geçtikten sonra veya en uygun ısı derecesine ulaşınca fonksiyon otomatik olarak kapanır (uyarı lambası yanmıyor). Dondurma işlemi sırasında kapağı açmamaya özen gösteriniz. Elektrik kesintisi veya arıza durumunda kapağı açmayınız: dondurulmuş gıdalar 9-14 saate kadar, hiçbir değişikliğe uğramadan korunurlar. Dondurucu bölmesi içerisinde hava dolaşımını sağlamak için gıdaların havalandırma deliklerini kapatmayacak şekilde yerleştirilmesi gerekir.

TR

Elektrik şebekesinin devre dışı bırakılması

Temizlik ve bakım işlemi sırasında cihazın fişini prizden çıkararak elektrik bağlantısını kesiniz. Buzdolabının tüm elektrik bağlantılarını kesmek için ISI AYAR DÜĞMESİNİ konumuna (cihaz kapalı) getirmek yeterli değildir.

Cihazın temizlenmesi

• Buzdolabının dış, iç duvarlarını ve contalarını karbonat (yemek sodası) veya nötr sabun eklenmiş ılık su ile ıslatılmış yumuşak bir sünger ile temizleyiniz. Aşındırıcı maddeler ve çözücü, amonyak, beyazlatıcı türü maddeleri kesinlikle kullanmayınız.
• Sökülebilen aksesuarları deterjan veya sabun eklenmiş ılık su içine batırınız. Çalkalayınız ve dikkatlice kurulayınız.
• Buzdolabınızın arkası toz dolu ise, cihazı kapatıp elektrik bağlantısını kestikten sonra elektrik süpürgesini orta watt'a ayarlayarak uzun ucu ile arkasındaki tozları iyice alınız.

İstenmeyen kokuların ve küfün önlenmesi

• Cihaz kokuları önleyici hijyenik malzemelerle üretilmiştir. Bu özelliği kaybetmemek için gıdaların iyice sarılıp kapatılması gerekir. Böylece leke oluşması engellenir.
• Cihazın uzun süre devre dışı bırakılması durumunda içini iyice temizleyiniz ve kapağı açık bırakınız.

Soğutucu bölmesinde ampul değiştirilmesi

daha yüksek olmamalıdır).

Soğutucu bölmesinin ampulünü değiştirmeden önce buzdolabının fişini prizden çıkarınız. Aşağıdaki talimatları özenle uygulayınız. Şekilde gösterildiği gibi koruma zarını çıkardıktan sonra ampulü açınız. Ampulü aynısıyla değiştiriniz (gücü 10W'tan

! Cihaz uluslararası güvenlik normlarına uygun şekilde tasarlanmış ve imal edilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Bu cihaz aşağıdaki Avrupa Birliği talimatlarına uygundur:

- 19/02/73 tarihli EAT 73/23 (Düşük Voltaj

Yönergesi) ve sonraki değişiklikler;

- 03/05/89 tarihli 89/336/CEE (Elektromanyetik uyum) ve sonraki değişiklikler.

- EAT/2002/96

Genel güvenlik uyarıları

• Cihaz meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.
• Cihaz sadece gıda saklaması için, yetişkinler tarafından ve bu kitapçıktaki talimatlar çerçevesinde kullanılmalıdır.
• Cihaz, üzeri kapalı bile olsa açık alanlara monte edilmez, zira yağmur ve fırtınaya maruz kalması son derece tehlikelidir.
• Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.
• Buzdolabının soğutma yapan iç kısımlarına dokunmayınız: yanma veya yaralanma tehlikesi vardır.
• Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.
• Temizlik ve bakım işleminden önce fiş elektrik şebekesinden çıkarılmalıdır. Buzdolabının tüm elektrik bağlantılarını kesmek için ISI AYAR DÜĞMESİNİ ● konumuna (cihaz kapalı) getirmek yeterli değildir.
• Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız.
• Bölmelerin ikisinin içinde buzu kazımak veya eritmek için başka aygıtlar veya gereçler değil, sadece mevcut olan buz küreğini kullanınız.
• Buz küplerini dondurucu bölmesinden çıkarır çıkarmaz ağzınıza sokmayınız ve yemeyiniz.
• Çocukların cihazla oynamasına izin vermeyiniz. Kesinlikle çekmece üstüne oturmamalı ve kapıya tutunup sarkmamalıdır.
• Ambalajlar çocuklar için oyuncak değildir.

Atıkların tasfiye edilmesi

• Ambalaj malzemelerinin tasfiye edilmesi: yerel yasalara uyunuz, bu şekilde ambalajların geri dönüşümü sağlanır.
• Elektrik ve elektronik cihazların atıklarını değerlendirme 2002/96/CE sayılı Avrupa Konseyi direktifinde; beyaz eşyaların kentsel katı atık genel yöntemi ile tasfiye edilmemesi öngörülmüştür. Kullanılmayan cihazların, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrı toplama hükümlerini hatırlamak amacıyla üstünde çarpı işareti olan sepet sembolü verilmiştir. Cihazların tasfiye edilmesi konusunda daha geniş bilgi almak için cihaz sahiplerinin mevcut müşteri hizmetine veya satış noktalarına başvurulması gerekir.

Tasarrufa yöneliniz ve çevreye saygılı olunuz

• Buzdolabı doğrudan güneş ışığına maruz kalmayacak, serin ve havadar uygun bir yere yerleştiriniz. Ayrıca, ısı kaynaklarından uzakta olmalıdır.
• Gıdaları almak ya da yerleştirmek için cihazın kapağını mümkün olduğu kadar az açık tutunuz. Buzdolabının kapağı her açıldığında enerji tüketilir.
• Cihazı fazla gıda ile doldurmayınız: gıdaların iyi saklanması için soğuk hava dolaşımının sağlanması gerekir. Hava dolaşımının engellenmesi durumunda kompresör devamlı çalışmak zorunda kalacaktır.
• Buzdolabının içine sıcak gıda koymayınız: ısı derecesi yükselir, kompresör yoğun çalışmak zorunda kalır ve enerji büyük miktarda tüketilir.
• Buz oluşumu halinde dondurucu bölmesindeki buzu eritiniz ( Bakım bölümüne bakınız ); Kalın bir buz tabakası soğutma işlemini engellediği için daha fazla enerji tüketilir.

Buzdolabınız bazen size sorun çıkarabilir ya da kötü çalışabilir. Teknik Servise başvurmadan önce (Teknik Servis bölümüne bakınız) aşağıdaki liste yardımıyla kolay çözülebilecek bir problem olup olmadığını kontrol ediniz.

Arızalar:	Olası nedenler / Çözümler:
İç lamba yanmıyor.	Fiş prize takılı değil veya kontağa girecek kadar takılı değil veya evdeki elektrik akımı kesik.
Motor çalışmaya başlamıyor.	Cihaz motor kurtarma aygıtına sahiptir (Çalıştırma ve kullanma bölümüne bakınız).
Soğutucu ve dondurucu az soğutma yapıyor.	Kapaklar tamamen kapanmıyor veya contalar bozuk.Kapaklar sık sık açılıyor.ISININ AYAR düğmesini doğru şekilde ayarlanmamış.Soğutucu veya dondurucu fazla doldurulmuş.
Soğutucu bölmesinde gıdalar donuyor.	ISININ AYAR düğmesini doğru şekilde ayarlanmamış.Gli alimenti sono a contatto con la parete posteriore.
Motor devamlı çalışıyor.	Kapak tam kapalı değil veya devamlı açılıp kapatılıyor.Dış ortam sıcaklığı çok yüksek.Buzlanma kalınlığı 2-3 mm'yi geçiyor (Bakım bölümüne bakınız ).
Cihaz çok ses yapıyor.	Cihaz tamamen düz bir zemine montaj edilmemiş (Montaj bölümüne bakınız).Cihaz ses ve sarsıntı yapan mobilya veya eşya arasına yerleştirilmiş.Içindeki gaz kompresör çalışmadığı zamanda hafif bir ses yapmıyor: bir ariza değildir, normaldır.
Buzdolabının bazı dış kısımlarının ısısı yüksek	Yüksek ısı ürünün bazı özel bölgelerinde nem oluşmasını engellemek için gereklidir.
Soğutucu bolmesinin tabanında ıslaklık var.	Su boşaltma deliği tıkalıymış (Bakım bölümüne bakınız)

Servise başvurmadan önce:

• Servise başvurmadan çözülebilecek bir arıza olup olmadığını kontrol ediniz (Arıza ve onarım bölümüne bakınız).
• Sonucun olumsuz olması durumunda en yakın Teknik Servise başvurunuz.

Şunları bildiriniz:

• arıza tipini • cihazın modeli (Mod.)
• seri numarası (S/N)

İstenilecek bilgiler soğutucu içinde aşağıda sağda bulunan teknik veriler etiketi üzerinde yazılıdırlar.

Kesinlikle sadece yetkili teknisyenlere başvurunuz ve orijinal yedek parçaları kullanınız.

Teknik Bilgiler
Marka	INDESIT
Model	TAN 5 NF G (TK)
İklim Sınıfı	T
Enerji Tüketimi kWh/yıl	460
Enerji Sınıfı	A
Dondurucu Bölüm Kapasitesi(Litre)	77
Soğutucu Bölüm Kapasitesi (Litre)	316

TR

GBTK

Türkçe 1 English, 11

TAN 5 FNF G (TK)
