KULLANIM KILAVUZU TAN 5 L FNF HG INDESIT

Cihazın yerleştirilmesi ve bağlanması

Kapinin açilis yönünün registirilmesi

Cihazın tanıtımı, 3

Genel görünüm

Çalıştırma ve kullanma, 4-5

Cihazın çalıştırılması

Buzdolabının en iyi şekilde kullanılması

Dondurucunun en iyi şekilde kullanılması

Bakım ve özen, 6

Elektrik şebekesinin devre dışı bırakılması

Cihazın temizlenmesi

İstenmeyen kokuların ve küfün önlenmesi

Fırın lambasının değiştirilmesi

Önlemler ve öneriler, 7

Genel güvenlik uyarıları

Atıkların tasfiye edilmesi

Tasarrufa yöneliniz ve çevreye saygılı olunuz

Arızalar ve onarımlar, 8

Teknik Servis, 8

! Bu kitapçığı gerektiği her an danışabilmeniz için özenle saklayınız. Satış, devir yada taşınma halinde, çalışma sistemi ve bununla ilgili uyarılar konusunda yeni sahibinin bilgilenmesi için cihazla birlikte kalmasını sağlamаниз gerekmektedir.

! Talimatları dikkatlice okuyunuz: montaj, kullanım ve güvenliğe ilişkin önemli bilgiler içermektedir.

Cihazın yerleştirilmesi ve bağlanması

Konumlandırma

1. Cihazı nemsiz ve havadar bir yere yerleştiriniz.
2. Arkadaki havalandırma izgaralarını kapatmayınız: kompresör ve kondenser sıcak yapar, bu yüzden cihazın iyi çalışmasını ve tüketiminin azalmasını sağlamak için bunların duvara dayanmaması gerekir.
3. Cihazın üst kısmı ile üstüne konacak mobilya arasında en azından 10 cm, mobilya/duvar yanına yerleştirilmesi durumunda ise en az 5 cm açıklık bırakınız
4. Cihazı ısı kayaklarından uzak tutunuz (ör. direkt güneş ışığı, elektrik ocak).
5. Ürünün arka kısmıyla duvar arasındaki mesafeyi sağlamak için kullanım talimatlarına uygun olarak monte etme kitinde mevcut olan uzaklaştırıcı çubukları monte ediniz.

Cihazın aynı seviyeye getirilmesi

1. Buzdolabınızı düz ve sert bir zemine yerleştiriniz.
2. Zemin düz olmaması durumunda ayarlanabilir ayakları gevşeterek veya sıkarak cihazın tamamen zemine oturmasını sağlayınız.

Elektrik bağlantısı

Taşınmadan sonra cihazı dik olarak yerleştiriniz ve elektrik tesisatına bağlamak için en az 3 saat bekleyiniz. Fişi prize takmadan evvel aşağıdaki hususlara dikkat ediniz:

• Prizin topraklamasının yürürlükteki normlara uygun olması;
• elektrik prizi, soğutucu bölmesinin sol tarafından aşağısında bulunan özellik etikentinde belirtilen maksimum yükü taşıyabilmelidir;
• besleme gerilimi soğutucu bölmesinin sol tarafından aşağısında bulunan özellik etiketinde belirtilen değer sınırı kapsamında olmalıdır (ör. 220-240 V);
• Cihazın fişinin prizle uyumlu olması. Aksi takdirde cihazın fişinin değiştirilmesi için yetkili Servise (Teknik Servis bölümüne bakınız) başvurmanız gerekir, uzatma kablosu ya da çoklu priz kullanmayınız.

! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır.
! Kablo kıvrılmalara, bükülmelere ve ezilmelere maruz kalmamalıdır.
! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili personel tarafından değiştirilmelidir.(bkz. Teknik Servis)
! Bu kurallara uyulmaması halinde firma hiç bir sorumluluk kabul etmemektedir.

Kapinin açilis yönünün registirilmesi

Kapıların açılış yönünün değiştirilmesi gerekirse Teknik Servise başvurunuz.

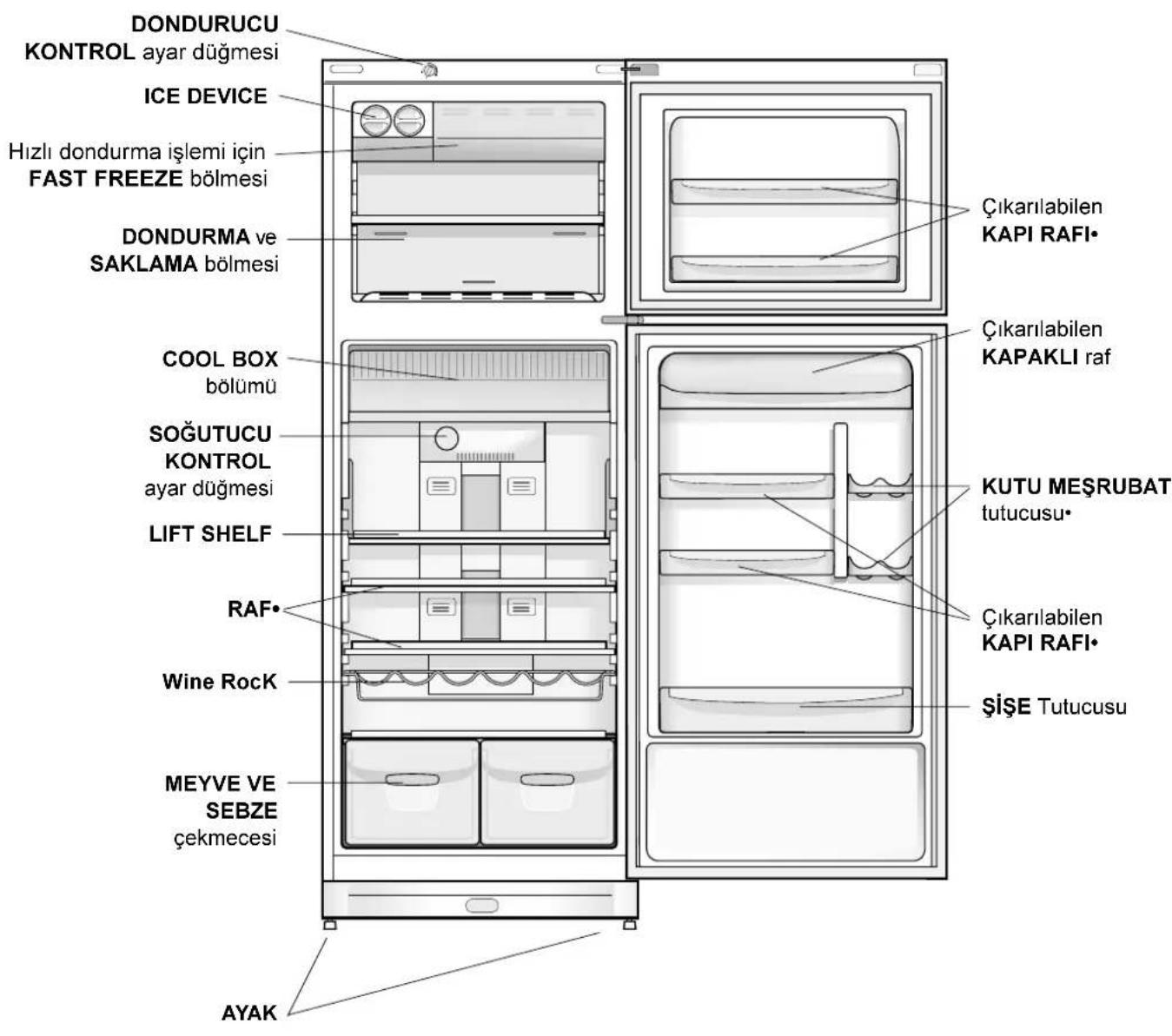

Genel görünüm

Kullanım talimatları birkaç model için geçerli olduğu için satın aldığınız cihazdaki olmayan değişik ayrıntıları gösterebilir. Sonraki sayfalarda en karışık cisimler açıklanmıştır.

DONDURUCU KONTROL ayar düğmesi ICE DEVICE Hızlı dondurma işlemi için FAST FREEZE bölmesi DONDURMA ve SAKLAMA bölmesi COOL BOX bölümü SOĞUTUCU KONTROL ayar düğmesi LIFT SHELF RAF Wine Rock MEYVE VE SEBZE çekmecesi AYAK Çıkarılabilen KAPI RAFİ• Çıkarılabilen KAPAKLI raf KUTU MEŞRUBAT tutucusu• Çıkarılabilen KAPI RAFİ• ŞİŞE Tutucusu

- Sayısı ve/ya pozisyonu değişebilir.

* Sadece bazı modellerde mevcuttur.

Çalıştırma ve kullanım

TR

Cihazın çalıştırılması

! Cihazı çalıştırmadan önce montaj hakkında verilen talimatları uygulayınız (Montaj bölümüne bakınız). ! Cihazı elektrik şebekesine bağlamadan önce tüm bölmeleri ve aksesuarları bikarbonat kullanarak ılık su ile yıkayınız. ! Cihaz, çalışmaya başladıktan sadece 8 dakika sonra kompresörü devreye sokan motor kurtarma aygıtına sahiptir. İstenilen ya da istenilmeyen (black out) sebeplerden elektrik her kesildikten sonra aynı işlem tekrarlanır.

1. Cihazın fişini bir elektrik prizine takınız ve yeşil BESLEME lambasının yanmasını sağlayınız.
2. SOĞUTUCU KONTROL ayar düğmesini orta bir değere ayarlayınız. Birkaç saat geçtikten sonra buzdolabınıza gıdalar yerleştirilebilir.

Buzdolabının en iyi şekilde kullanılması

400 360 med fridge

Soğutucu bölmesinde ısı ayarlarının otomatik olarak termostatın konumuna göre yapılması sağlanır. min = daha az soğuk max = daha çok soğuk Orta bir değere ayarlanması tavsiye edilir.

NO FROST soğutma sistemi

No frost sistemi ile devamlı soğuk hava dolaşımı sağlanır. Böylece nem toplanır, buz ve çiy oluşması engellenir: soğutucu bölgesinde gerekli olan nem oranı sağlanır ve çiy oluşmasını engellediği için gıdaların besin özelliklerinin korunması sağlanır; dondurucu bölgesinde ise buz çözme işlemine gerek kalmadan ve gıdaların birbiriyle yapısmaması sağlanarak buz oluşması engellenir. Gıda veya kap arka soğutma duvarı ile direk temasa geçmemelidir. Havalandırma delikleri kapatılması kondens suyu oluşmasına sebep olur.

Şişeleri kapatınız ve gıdaları sarınız. Sadece soğuk, ilık ve sıcak olmayan gıda yerleştirilebilir (Önlemler ve öneriler bölümüne bakınız). Pişmiş gıda çiğ gıdadan daha uzun süre saklanmaz.

1 2

RAFLAR: tepsi veya tel raflar. Büyük kaplar veya fazla yer kaplayan gıdaların yerleştirilmesi için mevcut olan kılavuzlar kullanılarak çıkarılabilir ve yüksekliği ayarlanabilir (şekile bakınız). Yüksekliği raf tamamen çıkarılmadan ayarlanabilir.

Lift shelf

Lift shelf soğutucu hücrenin iç alanını optimize etmeye yarayan özel bir raftır ve fotoğrafta görülen iki pozisyondan her hangi birine uygun olarak yerleştirilebilir. Yukarı yada aşağı yönde dengeli şekilde hareket eden özel kılavuzlar sayesinde en iyi kullanım şekli elde edilebilir.

A B

! raf her iki elle tutularak yukarı yada aşağı yönde uyumlu şekilde hareket ettirilmelidir.

Rafı A pozisyonuna getirmek istenirse yukarı doğru kaldırmak yeterli olacaktır; bu şekilde otomatik olarak kilitlenir. Eski haline, yani B pozisyonuna getirilmek istendiğinde ise, tekrar hafifçe yukarı kaldırmak ve sonra istenen konuma indirmek yeterli olacaktır.

FRESH BOX bölümü taze et ve balık sağlamak için tasarlanmıştır. Bu bölme; içerdeki soğukluk deceresi (buzdolabin en soğuk bölmesidir) ve oksidasyon ve kararma proseslerini engelleyen şeffaf kapağı sayesinde gıdaların uzun süre, bir haftaya kadar, saklamasını sağlar Ayrıca 'Soğuk tabaklar' için kullanılabilir.

KUTU MEŞRUBAT tutucusu Kutu meşrubat tutucusunun kapının iç tarafından olması ihtiyaçlarını zı karşılayacak şekilde sadece kutu meşrubat değil, yoğurt, tereyağ gibi başka kapları da yerleştirmenizi sağlar.

Dondurucunun en iyi şekilde kullanılması

ECO

ONDURUCU KONTROL ayarı ile dondurucu bölmesindeki ısı derecesi ayarlanır.

= daha az soğuk = daha çok soğuk

Orta bir değere ayarlanması tavsiye edilir.

ECO düşük tüketim için optimal ısı derecesidir.

- soğutucu dahil olmak üzere cihazı kapatır.

• Erimiş veya erimek üzere olan yiyecekleri bir daha dondurmayınız, bu gıdalar (24 saat içinde) tuketilmesi için pişirilmelidir.
• Dondurulacak taze yiyecekler, daha önce donmuş olanlarla temas etmemelidir. Bu taze yiyecekler FAST FREEZE üst bolümüne yerleştirilmelidir, burada ısı derecesi -18^^ nin altına inerek hızlı bir dondurma işlemini garanti eder.
• Dondurucu içinde sıvı olan kapağı kapatılmış şişe koymayınız, patlayabilir.
• Günlük en fazla yiyecek dondurma miktarı soğutucu içinde aşağıda sağda bulunan teknik veriler etiketi üzerinde yazılıdırlar (örneğin: Kg/24h 4).
• Dondurmak için (dondurucu çalışır vaziyetteyken): SUPER FREEZE (hızlı dondurma) tuşuna basıp (ilgili sarı lamba yanar) gıdaları yerleştiriniz ve kapağı kapatınız. 24 saat geçtikten sonra veya en uygun ısı derecesine ulaşınca fonksiyon otomatik olarak kapanır (uyarı lambası yanmıyor);

! Dondurma işlemi sırasında kapağı acmamaya özen gösteriniz.

! Elektrik kesintisi veya ariza durumunda kapağı açmayınız: dondurulmuş gıdalar 9-14 saate kadar, hiç bir degisikliğe uğramadan korunurlar.

! Dondurucu bölmesi içerisinde hava dolaşımını sağlamak için gıdaların havalandırma deliklerini kapatmayacak şekilde yerleştirilmesi gerekir.

Mevcut olan havuzları alıp su ile doldurduktan sonra İcedevice bölgesine tekrar yerleştiriniz. Yaklaşık 2 saat sonra buz küpları hazır olur. Buzu alabilmek için mevcut olan iki kolları sağa doğru çevirmeniz yeterdir: buz küpları altaki kaba düşer ve hizmete hazır olur.

Elektrik şebekesinin devre dışı bırakılması

Temizlik ve bakım işlemi sırasında cihazın fişini prizden çıkararak elektrik bağlantısını kesiniz. Buzdolabının tüm elektrik bağlantılarını kesmek için ISI AYAR DÜĞMESİNİ konumuna (cihaz kapalı) getirmek yeterli değildir.

Cihazın temizlenmesi

• Buzdolabının dış, iç duvarlarını ve contalarını karbonat (yemek sodası) veya nötr sabun eklenmiş ılk su ile ıslatılmış yumuşak bir sünger ile temizleyiniz. Aşındırıcı maddeler ve çözücü, amonyak, beyazlatıcı türü maddeleri kesinlikle kullanmayınız.
• Sökülebilen aksesuarları deterjan veya sabun eklenmiş ilik su içine batırınız. Çalkalayınız ve dikkatlice kurulayınız.
• Buzdolabınızın arkası toz dolu ise, cihazı kapatıp elektrik bağlantısını kestikten sonra elektrik süpürgesini orta watt'a ayarlayarak uzun ucu ile arkasındaki tozları iyice alınız.

İstenmeyen kokuların ve küfün önlenmesi

• Cihaz kokuları önleyici hijenik malzemelerle üretilmiştir. Bu özelliği kaybetmemek için gıdaların iyice sarılıp kapatılması gerekir. Böylece leke oluşması engellenir.
• Cihazın uzun süre devre dışı bırakılması durumunda içini iyice temizleyiniz ve kapağı açık bırakınız.

Fırın lambasının değiştirilmesi

Soğutucu bölmesinin ampulünü değiştirmeden önce buzdolabının fişini prizden çıkarınız. Aşağıdaki talimlatları özenle uygulayınız.

Şekilde gösterildiği gibi koruma zarını çıkartıktan sonra ampulü açınız. Ampulü aynısıyla değiştiriniz (gücü 10W'tan daha yüksek olmamalıdır).

! Cihaz uluslararası güvenlik normlarına uygun şekilde tasarlanmış ve imal edilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Bu cihaz aşağıdaki Avrupa Birliği Talimatlarına uygundur:

- 19/02/73 tarihli EAT 73/23 (Düşük Voltaj

Yönergesi) ve sonraki değişiklikler;

- 03/05/89 tarihli 89/336/CEE (Elektromanyetik uyum) ve sonraki değişiklikler.

- EAT/2002/96

Genel güvenlik uyarıları

• Cihaz meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.
• Cihaz sadece gıda saklaması için, yetişkinler tarafından ve bu kitapçıktaki talimatlar çerçevesinde kullanılmalıdır.
• Cihaz, üzeri kapalı bile olsa açık alanlara monte edilmez, zira yağmur ve fırtınaya maruz kalması son derece tehlikelidir.
• Cihaza ayaklarınız çıplakken yada elleriniz veya ayaklarınız ıslak yada nemliyken dokunmayınız.
• Buzdolabının soğutma yapan iç kısımlarına dokunmayınız: yanma veya yaralanma tehlikesi vardır.
• Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.
• Temizlik ve bakım işleminden önce fiş elektrik şebekesinden çıkarılmalıdır. Buzdolabının tüm elektrik bağlantılarını kesmek için ISI AYAR DÜĞMESİNİ ● konumuna (cihaz kapalı) getirmek yeterli değildir.
• Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız.
• Bölmelerin ikisinin içinde buzu kazımak veya eritmek için başka aygıtlar veya gerekçeler değil, sadece mevcut olan buz küreğini kullanınız.
• Buz küplerini dondurucu bölmesinden çıkarır çıkarmaz ağzınıza sokmayınız ve yemeyiniz.
• Çocukların cihazla oynamasına izin vermeyiniz. Kesinlikle çekmece üstüne oturmamalı ve kapıya tutunup sarkmamaldır.
• Ambalajlar çocuklar için oyuncak değildir.

Atıkların tasfiye edilmesi

• Ambalaj malzemelerinin tasfiye edilmesi: yerel yasalara uyunuz, bu şekilde ambalajların geri dönüşümü sağlanır.
• Eletrik ve eletronik cihazların atıklarını değerlendirme 2002/96/CE sayılı Avrupa Konseyi direktifinde; beyaz eşyaların kentsel katı atık genel yöntemi ile tasfiye edilmemesi öngörülmüştür. Kullanılmayan cihazların, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrı toplama hükümlerini hatırlamak amacıyla üstünde çarpı işareti olan sepet sembolü verilmiştir. Cihazların tasfiye edilmesi konusunda daha geniş bilgi almak için cihaz sahiplerinin mevcut müşteri hizmetine veya satış noktalarına başvurulması gerekir.

Tasarrufa yöneliniz ve çevreye saygılı olunuz

• Buzdolabı doğrudan güneş ışığına maruz kalmayacak, serin ve havadar uygun bir yere yerleştiriniz. Ayrıca, ısı kaynaklarından uzakta olmalıdır.
• Gıdaları almak ya da yerleştirmek için cihazın kapağını mümkün olduğu kadar az açık tutunuz. Buzdolabının kapağı her açıldığında enerji tüketilir.
• Cihazı fazla gıda ile doldurmayınız: gıdaların iyi saklanması için soğuk hava dolaşımının sağlanması gerekir. Hava dolaşımının engellenmesi durumunda kompresör devamlı çalışmak zorunda kalacaktır.
• Buzdolabının içine sıcak gıda koymayınız: ısı derecesi yükselir, kompresör yoğun çalışmak zorunda kalır ve enerji büyük miktarda tüketilir.
• Buz oluşumu halinde dondurucu bölmesindeki buzu eritiniz ( Bakım bölümüne bakınız ); Kalın bir buz tabakası soğutma işlemini engellediği için daha fazla enerji tüketilir.

GBTK

Italiano, 1 English, 9

TAN 5 L FNF HG

Contents

Installation, 10

Buzolabınız bazen size sorun çıkarabilir yada kötü çalışabilir. Teknik Servise başvurmadan önce (Teknik Servis bölümüne bakınız) aşağıdaki liste yardımıyla kolay çözülebilecek bir problem olup olmadığını kontrol ediniz.

Arızalar:

İç lamba yanmıyor.

Motor çalışmaya başlamıyor.

Soğutucu ve dondurucu az soğutma yapıyor.

Soğutucu bölmesinde gıdalar donuyor.

Motor devamlı çalışıyor.

Cihaz çok ses yapıyor.

Buzdolabının bazı dış kısımlarının ısisı yüksek

Soğutucu bolmesinin tabanında islaklık var.

Olası nedenler / Çözümler:

• Fiş prize takılı değil veya kontağa girecek kadar takılı değil veya evdeki elektrik akımı kesik.
• Cihaz motor kurtarma aygıtına sahiptir (Çalıştırma ve kullanma bölümüne bakınız).
• Kapaklar tamamen kapanmıyor veya contalar bozuk.
• Kapaklar sık sık açılıyor.
• ISININ AYAR düğmesini doğru şekilde ayarlanmamış.
• Soğutucu veya dondurucu fazla doldurulmuş.
• ISININ AYAR düğmesini doğru şekilde ayarlanmamış.
• Gli alimenti sono a contatto con la parete posteriore.
• Kapak tam kapalı değil veya devamlı açılıp kapatılıyor.
• Dış ortam sıcaklığı çok yüksek.
• Buzlanma kalınlığı 2-3 mm'yi geçiyor (Bakım bölümüne bakınız).
• Cihaz tamamen düz bir zemine montaj edilmemiş (Montaj bölümüne bakınız).
• Cihaz ses ve sarsıntı yapan mobilya veya eşya arasına yerleştirilmiş.
• İçindeki gaz kompresör çalışmadığı zamanda hafif bir ses yapmıyor: bir ariza değildir, normaldır.

- Yüksek ısı ürünün bazı özel bölgelerinde nem oluşmasını engellemek için gereklidir.

- Su boşaltma deliği tıkalıymış (Bakım bölümüne bakınız)

Teknik Servis

Servise başvurmadan önce:

• Servise başvurmadan çözülebilecek bir ariza olup olmadığını kontrol ediniz (Ariza ve onarım bölümüne bakınız).
• Sonucun olmusuz olması durumunda en yakın Teknik Servise başvurunuz.

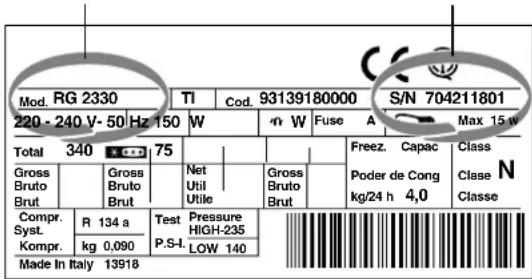

Şunları bildiriniz:

• arıza tipini
• cihazın modeli (Mod.)
• seri numarası (S/N)

İstenilecek bilgiler soğutucu içinde aşağıda sağda bulunan teknik veriler etiketi üzerinde yazılıdırlar.

model
seri numarası

Mod. RG 2330 220 - 240 V- 50 Hz 150 W Total 340 75 Gross Bruto Brut Gross Bruto Brut Compr. Syst. Kompr. R 134 a Test Pressure HIGH-235 P.S-I LOW 140 Made in Italy 13918 Cod. 93139180000 S/N 704211801 W Fuse A Max 15 w Net Util Utile Gross Bruto Brut Freez. Capac Poder de Cong kg/24 h 4,0 Class N Classe Class N Classe

Kesinlikle sadece yetkili teknisyenlere başvurunuz ve orijinal yedek parçaları kullanınız.
