KULLANIM KILAVUZU HCG6301PW HOOVER

Güvenlik Uyarıları 03

1. Genel Uyarılar 04

1.1. Bu Kullanım Kılavuzunda Kullanılan Semboller 04

1.2. Uygunluk Beyani 04

1.3. Güvenlik Tavsiyeleri 04

1.4. Yararlı İpuçları ....04

1.5. Teknik Özellikler 05

2. Kurulum 05

2.1. Cihazın Yerleştirileceği Ortam 05

2.2. Yerleştirme....05

2.3. Ayakların Ayarlanması 05

2.4. Elektrik Bağlantısı 06

2.5. Enerji Kablosu Olan Fırınlar 06

2.6. Gaz Bağlantısı 06

2.7. Farklı Gaz Tipleri İçin Dönüştürme İşlemi 07

2.8. Cihazın Ebatları 07

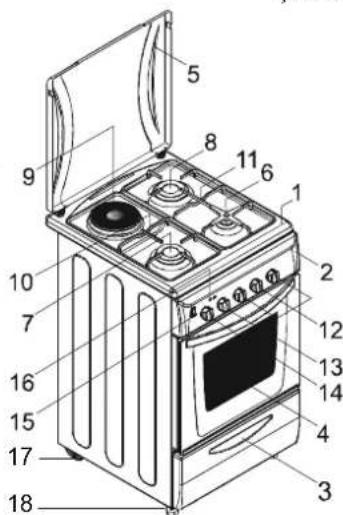

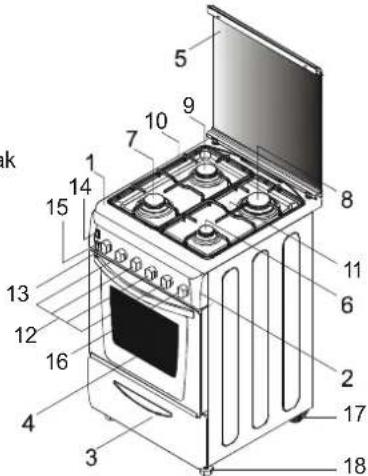

2.9. Cihazın Genel Görünümü Ve Tanımı 07

3. Fırın Beklerinin Kullanımı 08

3.1. Üst Tabla Beklerinin Kullanımı 08

3.2. Elektrik Plakalarının Kullanımı 09

4. Fırın Kullanımı 09

4.1. Izgara 09

4.2. Elektrikli Fırın 09

4.3. Pişirme İçin Elektrikli Fırın Önerileri....10

4.4.Pizza Pişirilmesi 10

4.5. Keklerin Pişirilmesi 10

4.6. Etlerin Pişirilmesi 10

4.7. Balıkların Pişirilmesi 10

4.8. Piliç Çevirme....10

4.9. Zaman Sayacının Kullanımı 10

4.10. Elektrikli Zamanlayıcının Kullanımı 10

4.11. Gazlı Fırın....10

4.12. Elektronik Programlayıcının Kullanımı....11

4.13. Pişirme Tabloları 12

5. Temizlik Ve Bakım 13

5.1. Kendi Kendini Temizleyen Katalitik Fırın 13

1. Servis Merkezi Ve Sorun Giderme ....13

2. Çevrenin Korunması ....13

GARANTİ BELGESİ 14

CONTENTS

GB

UYARI: Cihaz ve aparatları kullanım sırasında isinir. Isınmış parçalara dokunmaktan kaçınız.

- 8 yaşın altındaki çocukları cihazdan uzakta tutmalı ve sürekli denetlemelisiniz.

- Bu cihaz, 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri veya bilgi ve tecrübe açısından yetersiz kişiler tarafından ancak yetişkin bir bireyin denetiminde ve cihazın nasıl kullanılacağını dair verilen talimatların uygulanması durumunda ve oluşabilecek tehlikleri kavradıkları takdirde güvenle kullanılabilir.

- Çocuklar cihazla oynamamalıdırlar.

- Cihazın temizlik ve bakımı gözetmen olmaksızın çocuklar tarafından yapılmamalıdır.

UYARI: Sadece yağın ocak üzerinde bırakılması tehlikeli olabilir ve yangına neden olabilir.

- Yangını HİÇBİR ZAMAN su ile söndürmeyin, cihazı kapatınız ve kapak gibi bir aparatla yada yangın battaniyesi ile alevi örterek kontrol altına alınız.

UYARI: Yangın tehlikesi: Ocak yüzeyini bir takım malzemelerinizi depolamak için kullanmayınız, yüzeyi boş bırakınız.

- Kullanım sırasında cihaz ısınabilir. Fırının içindeki ısıtma elemanlarının dokunurken dikkatli olunmalıdır.

UYARI: Erişilebilir parçalar kullanım sırasında ısınabilir. Küçük çocuklar uzak tutulmalıdır.

- Fırın kapak camını temizlerken kuvvetli aşındırıcı temizleyiciler veya keskin metal kazıyıcılar kullanmayın çünkü bu camın kırılmasına veya yüzeyin çizilmesine neden olabilir.

- Çekmecenin iç alt yüzeyi sıcak olabilir.

- Koruma çıkarılmadan önce fırın kapatılmalıdır ve temizlikten sonra koruma parçası talimatlara uygun olarak yerine koyulmalıdır.

- Sadece bu fırın için önerilen sıcaklık probu kullanın.

- Fırını temizlerken buharlı temizleyiciler kullanmayınız.

- Kapağa dökülen artıklar temizliğe başlamadan önce çıkarılmalıdır.

- Ocak yüzey kapağını kapatmadan önce soğumasına izin verilmelidir.

UYARI: Lambayı değiştirmeden önce elektrik çarpması olasılığını önlemek için cihazın kapalı olduğundan emin olun.

- Eğer ürün bir zemin üzerine konulursa, zemin üzerinden kaymaması için koruma önlemleri alınmalıdır.

- Yüksek voltaj kategori III koşulları altında bağlantıyı tam olarak kesebilecek şekilde tüm kutuplarda tam kontak kesme sağlayabilecek bir ana şebekeden bağlantı kesme yöntemi elektrik tesisatı kurallarına uygun bir şekilde sabit tesisata kurulacaktır.

- Talimatlarda kullanılacak prizin tipi cihazın arka kısmındaki sıcaklık düşünülerek belirtilmelidir.

- Elektrik kablosu hasarlı ise, özel bir kablo ya da üretici veya yetkili servisin uygun gördüğü kablo ile değiştirilmelidir.

UYARI: Termal ısı kesici dikkatsizce yerleşiminden doğacak zararları engellemek için, bu cihaz kaynağı zamanlayıcı veya sürekli açık ya da kapalı olacak devre gibi dış devre cihazlarına bağlanmamalıdır.

- Bu cihaz, yürürlükteki mevzuata uygun olarak kurulmalıdır ve sadece iyi havalandırılan bir alanda kullanılmalıdır. Cihazı kurarken veya kullanmadan önce talimatları okuyun.

- Bu talimatlar sadece ülke sembolleri cihaz üzerinde olduğu zaman geçerlidir. Eğer cihaz üzerinde sembol yoksa, ürün üzerinde kullanılacak ülkenin koşullarına uygun modifikasyonların nasıl yapılacağını tarif eden teknik talimatları incelemek gerekmektedir.

- Kurulum işleminden önce, yerel dağıtım koşulları (gaz ve gaz basıncı niteliği) ve cihazın ayarlara uyumlu olması garanti altına alınmalıdır.

- Bu cihaz için gerekli tüm koşullar tip etiket üzerinde belirtilmiştir.

- Bu cihaz yanmalı ürünlerin tahliye aparatlarına bağlanmamalıdır. Cihaz mevcut montaj yönetmeliğine göre kurulup bağlanmalıdır. Havalandırma ile ilgili gerekli şartların sağlaması için özel önem gösterilmelidir.

- Gazlı pişirme cihazlarının kullanımı montajlandığı yere göre oda içinde ısı ve nem yaratmaktadır. Mutfağın iyi havalandırılmış olduğundan emin olun: Doğal havalandırma delikleri açın veya mekanik bir havalandırma cihazı(mekanik aspiratör) takın. Cihazın uzun süre yoğun kullanımı durumunda ilave bir havalandırma yapın; örneğin bir pencere açın veya mekanik ventilasyon düzeyini artırarak daha etkili bir havalandırma yapın.

DİKKAT: Erişilebilir parçalar sıcak olabilir ızgara kullanılırken Küçük çocuklar uzak tutulmalıdır.

UYARI: Cihazın devrilmesini önlemek için sabitleyiciler monte edilecektir. Lütfen bu kılavuzda sayfa 28 içerisinde yer alan talimatlara bakın.

1. GENEL UYARILAR

Ürünlerimizden birini tercih ettiğiniz için teşekkür ederiz. Fırınınızdan en üst seviyede yararlanabilmeniz için, aşağıda belirtilenleri yerine getirmenizi önermekteyiz:

•Bu kılavuzdaki notları dikkatlı bir şekilde okuyunuz: güvenli bir şekilde fırinınızı nasıl kuracağınızı, kullanacağını ve hizmet alacağınızı belirten önemli talimatlar içermektedir. Bu kılavuzu, kolay ve gelecek referanslar için güvenli bir yerde saklayınız.

•Cihazın satılması ya da taşınması durumunda, bu kılavuz, cihazın kurulum/kullanım hakkındaki bilgilerin uygun şekilde aktarılması garanti altına almak ve ilgili uyarları belirtmek amacıyla cihaz ile birlikte verilmelidir.

- Fırın ilk kez çalıştırıldığında, acı bir koku ve duman verebilir bu duman zararlı değildir, fırınları, 2 saat süresince boş olarak çalıştırmanızı öneriyoruz.

- Bu talimatlar sadece ülke sembolleri cihaz üzerinde olduğu zaman geçerlidir. Eğer cihaz üzerinde sembol yoksa, ürün üzerinde kullanılacak ülkenin koşullarına uygun modifikasyonların nasıl yapılacağını tarif eden teknik talimatları incelemek gerekmektedir.

1.1. BU KULLANIM KILAVUZUNDA KULLANILAN SEMBOLLER

Kolay anlaşılmə açısından, bu kullanım kılavuzunda aşağıda belirtilen semboller kullanılmıştır.

Güvenlik bilgisi

Çevre Koruması için bilgi

Bu cihaz, AB ECC direktifleri ile uygunluk göstermektedir.

Dikkat, devrilebilir.

Devrilme önleyici tutucular.

1.2. UYGUNLUK BEYANI

Bu cihazın gıda malzemeleri ile temas halinde olabilecek olan tüm parçaları, EEC Direktifi 89/109 provizyonları ile uygunluk göstermektedir. Bu cihaz, Avrupa Direktifleri 73/23/EEC, 89/336/EEC ve 90/396/EEC, 2006/EC ile değiştirilmiş, 2004/108/EC ve 2003/55/EC ve ilgili değişiklikler ile uygunluk göstermektedir. Cihaz aynı zamanda 93/68 Genel Direktifler ve ilgili değişiklikler ile de uygundur.

1.3. GÜVENLİK TAVSİYELERİ

•Fırın, yalnız tasarlanmış olduğu amaç için kullanılmalıdır: yalnız yiyeceklerin pişirilmesi için kullanılmalıdır. Diğer türlü kullanımlar, örn. ısıtma gibi, fırının uygunsuz şekilde kullanımına girer ve tehlikelidir.
- Üreticiler; uygunsuz, hatalı ve makul olmayan kullanımlar tarafından neden olunan hasarlar için sorumluluk kabul etmemektedirler.
- Herhangi bir elektrikli cihaz kullanırken, bazı temel kuralları izlemeniz gerekmektedir. Eğer cihaz bozulursa ya da bir hata verirse, kapatınız, fışten çekiniz, dokunmayınız ve yetkili servisi çağırınız.
- Fırından yiyecekleri çıkarmak için her zaman eldiven kullanınız.
- Kullanım sırasında cihaz ısınabilir. Fırının içindeki ısıtma elemanlarına dokunurken dikkatli olunmalıdır.
•Güvenlik ve sağlık nedenlerinden ötürü, her zaman cihazınızı temiz tutunuz. Yağ ve gıda kalıntıları, yangına neden olabilir.
- Fırın ve üst kapak menteşesi arasına elinizi sokmayınız. Çocukları uzak tutunuz.
•Cihaz kullanımda olmadığında tüm düğmelerin KAPALİ konumda olduğundan emin olunuz.
- Kapağa dökülen artıklar temizliğe başlamadan önce çıkarılmalıdır.

1.5. TEKNİK ÖZELLİKLER

- Ocak yüzey kapağını kapatmadan önce soğumasına izin verilmelidir.

- Çekmeceye naylon poşetler, kağıt, bez vs. gibi yanıcı, patlayıcı ya da temizlik malzemeleri koymayınız.

- Yalnız ısiya dayanıklı kaplar ve tavalar kullanınız. Yanıcı malzemeler kullanmayınız.

•Cihazın özelliklerini değiştirmeniz ya da değiştirmeye çalışmanız tehlikelidir.

- Kızartma esnasında özel dikkat göstermeniz gerekmektedir: cihazı gözetimsiz bırakmayınız.

•Cihaz ağırdır. Taşırken dikkat ediniz.

•Cihaz çalışırken, sıcak hava emisyonu normaldir. Fırının havalandırma bölmelerini kapatmayınız.

•Cihaza yiyecekleri yerleştirirken ya da fazla yağlı, sulu yiyecekleri cihazdan çıkarırken,

cihaz üzerinde sıçrama meydana gelebilir. Bu tür kalıntıları, istenmeyen kokuları ve olası yangınları önlemek amacıyla pişirme sonrasında derhal temizleyiniz.

- Tepsileri çıkarmadan önce ya brülörü kapatınız ya da ateşi azaltınız.

- Yangını HİÇBİR ZAMAN su ile söndürmeyin, cihazı kapatınız ve kapak gibi bir aparatla yada yangın battaniyesi ile alevi örterek kontrol altına alınız.

UYARI: Yangın tehlikesi: Ocak yüzeyini bir takım malzemelerinizi depolamak için kullanmayınız, yüzeyi boş bırakınız.

UYARI: Gazlı yakıtların kullanıldığı cihazlardaki alanlarda, ısı ve nem oluşur. Çevrenin doğru şekilde havalandırılması için özel dikkat gösterilmelidir: eğer doğal havalandırma yetersiz ise ya da yoksa, bir aspiratör monte edilmelidir. Şüpheli durumlarda, lütfen öneriler için bir HOOVER yetkili servisine danışınız.

- Herhangi bir elektrikli cihazı kullanırken, bazı temel kuralları göz önüne almanız gerekmektedir:

-Çoklu fisler ve kablo uzatmaları için çoklu soketler ve adaptörler kullanmanız genellikle iyi bir fikir değildir.

-Soketten fisi çıkarmak için güç kablosunu çekmeyiniz.
-Islak ya da nemli el ya da ayaklarla fırına dokunmayınız.
-Eğer ana kablo hasarlıysa, derhal yenisi ile değiştirilmelidir.
-Kabloyu değiştirirken, aşağıda belirtilen talimatları takip ediniz:

-Kablo değiştirme işlemi, yetkili teknisyenler tarafından gerçekleştirilmelidir. Yalnız orijinal parçaların kullanıldığından emin olunuz ve tamirler ve değiştirme işlemleri için yalnız yetkili servis merkezleri ile görüşünüz.

-Gerekli olması durumunda, güç kablosunu çıkarınız ve H05RR-F, H05VVF ve H05V2V2-F tipi ile değiştiriniz. Kablonun, ürün tarafından gerekli olan elektrik akımı kapasitesine sahip olması gerekmektedir.

• Düzenli olarak esnek gaz bağlantı borusunu kontrol ediniz.
  •Gaz giriş hortumu, fırının sıcak parçalarından uzak tutulmalıdır ve fırın ile doğrudan temas halinde olmamalıdır. Gaz giriş bağlantı elemanını, fırının sağve sol tarafından doğru hareket ettirebilirsiniz. Bu tür bir değiştirme sonrasında, sabunlu bir çözelti ile olası gaz%/sızıntıları kontrol ediniz.
  •Gaz borusunu bağlantı elemanına bağladıktan sonra, bir kelepçe ile sıkıştırınız. Gaz sızıntıları için özel dikkat gösterilmelidir: sabunlu bir çözelti ile kontrol ediniz.
  •Cihaz soğumadan önce cihazın yanından ayrılmayınız.

Eğer yukarıda belirtilen bilgilere uyulmazsa, üretici, fırının güvenliğini garanti edemez.

1.4. YARARLI İPUÇLARI

•Tüm kapaklar, emayeli ya da cam yüzeyleri kolay temizleme için çıkarılabilirdir. Eğer cihazınızın bir üst kapağı varsa, pişirme esnasında yağ sıçramalarına karşı ya da çalışmıyorken toza karşı bek tablasını korumak için tasarlanmıştır.
- Kapağı, farklı amaçlar için kullanmayınız.
DİKKAT: (Cam kapaklı modeller için) Cam kapak, fazla ısıya maruz kalması durumunda kırılabilir. Kapağı kapatırken daima beklerin kapalı olduğunu kontrol ediniz.
- Deforme olmuş ya da dengesiz tepsileri kullanmayınız.
- Temizleme spreyleri kullanırken, termostat üzerine ya da ıstıcıların üzerine sprey sıkmayınız.
- Fırın raflarının doğru şekilde yerleştirildiğinden emin olunuz.
•Daha hızlı yanma için tepsiyi yerleştirmeden önce brülörü yakınız. (Gazlı fırın için)
- Normal bir alev için brülörü kontrol ediniz. (Gazlı fırın için)
- Fırın parçalarını alüminyum folyo ile kaplamayınız.

MODEL	HCG6301PW	HCM6301PW	HCG6501PX	HCM6501PX	HCG6501PBX
Kod Numarası	33001231	33001232	33001233	33001234	33001235
Bek Tablası	4 Gaz	3 Gaz + 1 HP	4 Gaz	3 Gaz + 1 HP	4 Gaz
Çalışma GerilimiToplam Elk. Gücü	220V/50Hz2000W	220V/50Hz3500W	220V/50Hz2000W	220V/50Hz3500W	220V/50Hz2000W
Gaz SınıfıAyarlı Gaz Basıncı	II2H3B/P20 mBar NG	II2H3B/P20 mBar NG	II2H3B/P20 mBar NG	II2H3B/P20 mBar NG	II2H3B/P20 mBar NG
AteşlemeEmniyetZamanlayıcı	OtomatikGaz EmniyetiElektrikli	OtomatikGaz EmniyetiElektrikli	OtomatikGaz Emniyeti6 Butonlu Dijital	OtomatikGaz Emniyeti6 Butonlu Dijital	OtomatikGaz Emniyeti6 Butonlu Dijital
Enerji TüketimiEnerji SınıfıGelenekselFanlı Hava Dolaşımı	A-0,79	A-0,79	A0,790,99	A0,790,99	A0,790,99
Renk	Beyaz	Beyaz	Inox Paslanmaz	Inox Paslanmaz	Siyah

2. KURULUM

Kurulum, yetkili personel tarafından yapılmak zorundadır. Üreticinin bu durumu gerçekleştirmek için herhangi bir zorunluluğu yoktur. Eğer üreticinin desteği, yanlış kurulumdan doğan hataları düzeltmek için gerekliyse, bu destek, garanti kapsamında değildir.

Profesyonel olarak yetkili personel için kurulum talimatları izlenmelidir. Yanlış kurulum, insanların, hayvanların ya da eşyaların zarar görmesine ya da yaralanmasına neden olabilir. Üretici, bu tür hasarlardan ya da yaralanmalardan sorumlu tutulamaz.

UYARI: Cihazın yerleştirildiği yer göz önüne alırken dikkat edilmelidir! Sadece sürekli olarak havalandırılan bir odaya monte edilebilir! Elektrik bağlantıları, her türlü tamirat, kurulum ya da değişiklik yapılmadan önce sökülmelidir.

•Gazlı pişirme cihazlarının kullanımı montajlandığı yere göre oda içinde ısı ve nem yaratmaktadır. Mutfağın iyi havalandırılmış olduğundan emin olun: Doğal havalandırma delikleri açın veya mekanik bir havalandırma cihazı(mekanik aspiratör) takın. Cihazın uzun süre yoğun kullanımı durumunda ilave bir havalandırma yapın; örneğin bir pencere açın veya mekanik ventilasyon düzeyini artırarak daha etkili bir havalandırma yapın.

- Cihazınızı yerleştirmeden önce, enerji kaynaklarının özelliklerini kontrol ediniz (gaz tipi, gaz basıncı) ve cihazınızın regüle edildiğinden emin olunuz.

- Bu cihaz, farklı bir yakıt tipi ile çalışan bir egzoz sistemine bağlanmamalıdır.

- Bu cihaz, yanıcı malzemelerin yakınına monte edilmemelidir (örn. mobilyalar, perdeler, vs.)

- Eğer ürün bir zemin üzerine konulursa, zemin üzerinden kaymaması için koruma önlemleri alınmalıdır.

2.1. CİHAZIN YERLEŞTİRİLECEĞİ ORTAM

•Cihazın doğru şekilde çalışması ve gaz tüketimi için odada yeterli doğal havalandırma olmalıdır.
•Hava akışı, dış duvarlardaki havalandırma izgaralarından girmelidir.

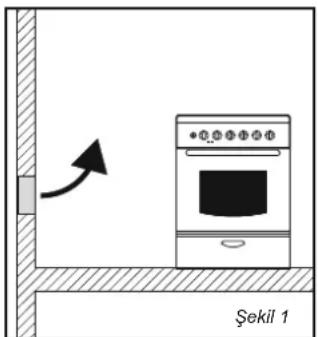

Şekil 1

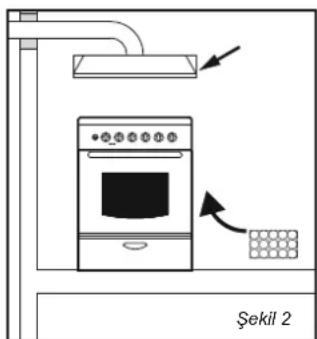

Şekil 2

•Havalandırma izgaralarının, alev güvenlik cihazı ile cihazlar için ve hava geçişi için 100 cm ^3 lik bir çapraz kesiti olmalıdır. Alev güvenlik cihazı olmayan cihazlar için, bu çapraz kesit alanı, 200 cm ^2 olmalıdır. (Tekil ya da çoklu izgaralar kullanılabilir).

Yanma Gazlarının Emisyonu

• Pişirme cihazlarının yanma gazları, bir baca ya da boruya bağlı olan bir davlumbaz yoluyla ya da doğrudan kapıdan dışarı çıkmalıdır. (Şekil 3)
• Eğer bir davlumbaz monte edilmesi mümkün değilse, duvara ya da dışarı açılan pencerelere elektrikli bir vantilatör de monte edilebilir (Şekil 4).
  •Vantilatörlerin, saatte 3-5 kerelik mutfak havasını değiştirme kapasiteleri olmalıdır.

Şekil 3

•Havalandırma izgaraları mümkünse yere yakın olarak ve hiçbir taraftan kapanmayacak şekilde monte edilmelidir. Izgara(lar), yanma gazlarının ve kirli dumanların geçeceği kanalların yakınına yerleştirilmemesi gerekmektedir.

- Eğer cihazın monte edileceği odada havalandırma izgaralarının kurulması mümkün değilse, yatak odası ya da hava akımının tehlikeye yol açmayacağı bir yan odadan hava çıkışı sağlanabilir.

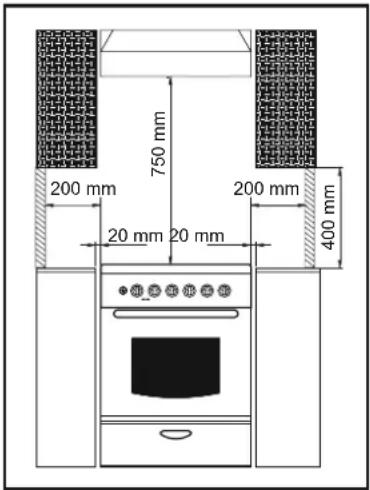

2.2. YERLEŞTİRME

200 mm 750 mm 20 mm 20 mm 200 mm 400 mm

Şekil 5

Cihaz, bitişikteki mutfak tezgahlarının pişirme yüzeyinden daha yüksekte olmayacağı varsayımina dayanılarak tasarlanmıştır.

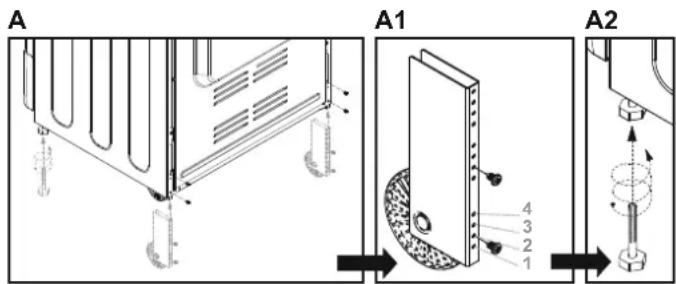

2.3. AYAKLARIN AYARLANMASI

B

Cihazınız alt şasilerinin ön ve arka köselerinde 2 adet tekerlekli 2 adet ayarlanabilir ayaklar bulunmaktadır. Bu ayaklar bir anahtar vasıtasıyla ayarlanarak fırının düz ve dengeli durmasını, tencere ve kaplardaki sıvılarında düz ve eşit yayılmalarını sağlar.

Arka tekerlekler 4. deliğe takıldığında ve ön ayaklar dengelendiği zaman fırın maksimum yüksekliği 868 mm olacaktır.

Arka tekerlekler 2. deliğe sabitlendiğinde (Şekil 6) yükseklik 850 mm olacaktır. Bu yükseklikte standart yüksekliktir.

2.4. ELEKTRİK BAĞLANTISI

Fırınlar, enerji kablosu ile ya da enerji kablosu olmadan sunulabilir. Kablo bağlantısı, aşağıda belirtilen talimatlara göre yetkili servis tarafından gerçekleştirilmelidir.

Elektrik bağlantısı, yürürlükte olan standartlara ve yönetmeliklere uygun olarak yapılmalıdır. Elektrik bağlantısını yapmadan önce, aşağıda belirtilenleri kontrol ediniz:

- Elektrik bağlantılarının ve binadaki güvenlik sigortalarının kapasitesi, cihazın yükünü karşılamak için yeterli mi? (Etikettekiler ile kontrol ediniz)

- Elektrik kaynağının, yürürlükte olan standartlar ile uygunluk gösteren bir topraklama bağlantısı var mı? Evinizde mutlaka uygun bir topraklama bağlantısı olmalıdır. Eğer evinizde uygun topraklama bağlantısı yoksa, bu sorun ile ilgili olarak lütfen yetkili bir teknisyene başvurunuz.

- Standartlara uygun bir fiş, ana kabloya bağlanmalıdır ve kablo, güvenli sokete monte edilmelidir.

- Eğer cihaza doğrudan bir elektrik bağlantısı gerekliyse, cihaz ve elektrik hattı arasında çok kutuplu bir anahtar kullanılmalıdır.

(Standartlar ile uygun olmalıdır ve yük için uygun kapasiteye sahip olmalıdır)

Yeşil-sarı topraklama kablosu, anahtar tarafından kesilmemelidir. Kahverengi faz kablosu (firinin "L" kodlu bağlantı elemanından) daima ana şebekenin faz hattına bağlı olmalıdır.

- Güç hattı, uygun şekilde yerleştirilmelidir böylece 50 °C yüksek olan sıcaklıklara maruz kalmayacaktır.

•Güç kablosu değiştirilmesi gerektiğinide, belirtilen güce uygun olan bir çapraz kesitli kablo kullanılmalıdır. Yeşil-sarı topraklama kablosu, fazdan yaklaşık olarak 2 cm uzun ve nötr kablolar olmalıdır.

- Bağlantıları tamamladıktan sonra, ısıtıcıları 3 dakika süresince açarak kontrol ediniz.

- Üretici, güvenlik standartları ile olan uygunsuzluklardan doğan hasarlar için sorumluluk kabul etmemektedir.

Eğer fırın, kablo veya fiş bağlantısına sahip değilse veya diğer bir deyişle aşırı voltaj kategorisi şartları altında bütün kutuplar ana şebeke bağlatısından ayrılma durumu varsa yönergelerce belirlenen kablolama kurallarına uygun olarak bağlantı sağlanmalıdır.

2.5. ENERJİ KABLOSU OLAN FIRINLAR

- Bağlantının, harici olarak 220-240V gerilim altında fazlar arasında ya da fazlar ve nötr arasında gerçekleştirilmesi öngörülmektedir.

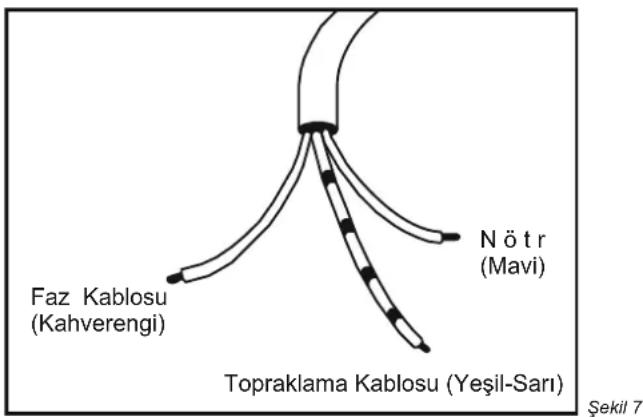

Faz Kablosu (Kahverengi) Topraklama Kablosu (Yeşil-Sarı) Nötr (Mavi) Şekil 7

- Enerji kablosu değiştirileceği zaman orjinal kabloyla aynı özellikleri sahip kablo seçilmelidir.

Kablo Kesitleri :

Fırın Gücü	Voltaj (V)	Akım (A)	Kablo Kesiti ( mm^2)
2.3 kw	220 - 240 V	9.1 A	3 × 1.0 mm^2
3.5 kw	220 - 240 V	15.9 A	3 × 1.5 mm^2
4.0 kw	220 - 240 V	18.2 A	3 × 2.5 mm^2

Tablo 2

2.6. GAZ BAĞLANTISI

Gaz, yürürlükte olan standartlara ve yönetmeliklere uygun olarak cihaza bağlanmalıdır.

•Cihaz fabrikadan çıktıktan sonra, cihazın arka kısmındaki gaz girişinin yanındaki etiket bilgisinin üzerinde belirtilen gaz tipi için ayarlanmıştır.

Etiketin üzerinde belirtilen gaz türünü kullandığınızdan emin olunuz. Eğer farklı bir gaz türü kullanıyorsanız, farklı gaz tiplerine dönüştürme hakkındaki bölümde açıklanan talimatları izleyiniz.

•Gaz kaynağı basıncının, en yüksek etkinlik ve en düşük tüketim elde etmek için son 3 sayfadaki tablolarda verilenlere uygun olduğundan emin olunuz. Eğer gaz basıncı farklıysa, uygun gaz regülatörü, gaz çıkışında kullanılmalıdır. LPG için standartlara uygun olan bir gaz regülatörünün kullanımına izin verilir.

Sabit ya da Esnek bir Metal Boru ile Bağlantı

•Gaz kaynağı, yürürlükte olan güvenlik standartlarına göre uygun bir esnek paslanmaz çelik boru ile bağlanabilir. Bu durumda, cihazı hareket ettirmenize gerek kalmaz. Cihazın gaz girişi bağlantı elemanı, Gc ½'dir.

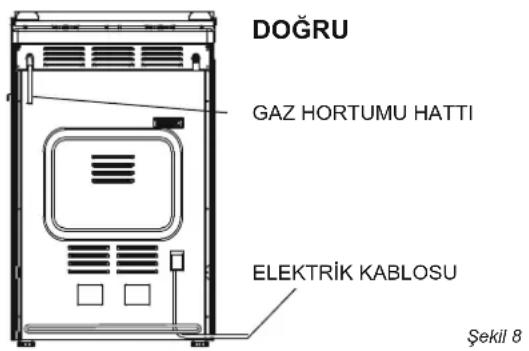

Esnek Metal Olmayan Bir Hortum İle Bağlantı

• Eğer gaz bağlantısı, gerekli olduğu zaman açılıp kapatılabileceği şekilde uygun konumdaysa, yürürlükte olan standartlara uygun olan hortum kullanılabilir. Hortum, bir kelepçe ile sıkıca sabitlenmelidir.
• Hortum, aşağıda belirtildiği şekilde bağlanabilir:
• Hortumun fırının arkasında olmasından ötürü, hiçbir noktada 30 °C daha yüksek sıcaklıklarara maruz kalmaması gerekmektedir.
• Uzunluk, 150 cm'den uzun olmamalıdır.
  •Buhara maruz kalmamalıdır.
• Katlanmaya, bağlamaya ya da gerilime izin verilmez.
• Kesici ya da delici nesnelere karşı korunmalıdır.
• Düzenli denetime olanak sağlamak için ulaşılabilir olmalıdır.
• Hortum, aşınmalara karşı zaman zaman incelemek üzere aşağıda belirtildiği şekilde kontrol edilmelidir:
• Hortumun uç kısımlarında çatlak, kesik ya da yanık noktalar olup olmadığını kontrol ediniz.
• Malzeme, mutlaka esnekliğini korumalıdır. Fazla sertliğe izin verilmez.
• Kelepçelerin üzerinde pas olmamalıdır.
• 5 yıllık kullanım sonrasında mutlaka yenisi ile değiştirilmelidir.

DOĞRU GAZ HORTUMU HATTI ELEKTRİK KABLOSU Şekil 8

YANLIŞ GAZ HORTUMU HATTI ELEKTRİK BAĞLANTISI Şekil 9

Kurulum tamamlandıktan sonra sabunlu bir madde ile sızıntılar için tüm bağlantıları kontrol ediniz. Gaz sızıntılarını kontrol etmek için alev kullanmayınız.

2.7. FARKLI GAZ TIPLERİ İÇİN DÖNÜŞTÜRME İŞLEMİ

Fırın gaz dönüşümü için aşağıda belirtilen ayarlar yetkili bir personel tarafından yapılmalıdır.

Aşağıdaki maddeler fabrika ayarlarından farklı bir gaz tipi kullanımında fırın ayarlarının dönüşümü için verilmiştir.

Fırınlar doğalgaz için silindirik (1) bir rekor bağlantısına sahiptir. Hortum tip doğalgaz bağlantısı için hortum adaptörü (2) conta il silindirik rekora bağlanabilir.

LPG bağlantısı için, LPG hortum adaptörü (3) conta ile silindirik rekora bağlanabilir.

Şekil 10

Enjektörlerin değiştirilmesi

• Izgaraları çıkarın.
  •Bek şapkalarını ve bekleri çıkarın.
• 7 mm ingiliz anahtarı kullanarak enjektörleri çıkarın, daha sonra kullanılacak olan gaz tipine göre (son üç sayfada verilen gaz kategori tablolarına bakın) seçilen enjektörü takın.
• Yeni enjektörün takılmasından sonra, bekleri, bek şapkalarını ve ızgaraları takın.

By-pass ayari

- Bek kontrol düğmesini kısık alev pozisyonuna çeviriniz ve düğmeyi çıkarınız.

Şekil 11

• Eğer doğalgazdan LPG ye çevrim yapılacaksa, gaz valflerinin bypass vidasını bir tornavida yardımıyla saat yönünde nihai pozisyona kadar çeviriniz.
• Eğer LPG den doğalgaza çevrim yapılacaksa, gaz valflerinin bypass vidasını bir tornavida yardımıyla küçük alevin ¼ ünü elde edinceye kadar saat yönünün tersi yönüne çeviriniz.
• Ayarlamadan sonra düğmeleri takınız.
• Ayaralamadan sonra kontrol etmek için, düğmeleri minimum ve maksimum pozisyonlara getirerek bekleri kontrol ediniz. Eğer alev sönmüyorsa ayarlama doğru yapılmış demektir.

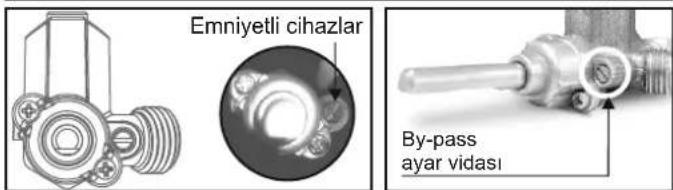

• Emniyetli fırınlarda, by-pass ayarı valfin gövdesinden yapılmaktadır. Eğer emniyetli fırında düğmeden çakmak varsa, by-pass ayarı için üst kapak, bek tablası ve panelin sökülmesi gerekmektedir.

- Termostatlı valflerde, by-pass ayarı için üst kapak, bek tablası ve panelin sökülmesi gerekmektedir.

Emniyetsiz Cihazlar

Emniyetli cihazlar By-pass ayar vidası

Şekil 12

Gazlı Fırın

•Arka kapağı sök. (Şekil 13)
- Enjektör adaptörünü sökün. (Şekil 14)
- 7 mm ingiliz anahtarı kullanarak enjektörleri çıkarın, daha sonra kullanılacak olan gaz tipine göre (son üç sayfada verilen gaz kategori tablolarına bakın) seçilen enjektörü takın. (Şekil 15)
- Enjektör adaptörünü ve arka kapağın takın.
- Brülör başluğu doğalgaz ve LPG için 4.5 ±0.3 mm dir.

Şekil 13 Şekil 14 Şekil 15

	60 x 60
Yükseklik(mm)	850
Genişlik(mm)	598
Derinlik(mm)	600

Tablo 3

Bu Kullanım Kılavuzu, çeşitli modeller için bir rehber niteliğinde hazırlanmıştır. Bu kılavuzda belirtilen bazı özellikler, sizin cihazınızda mevcut olmayabilir.

1- Bek tablası
2- Kontrol paneli
3- Çekmece
4- Fırın Kapısı
5- Cam veya metalik üst kapak
6- Küçük bek
7- Büyük bek
8- Ultra rapid bek
9- Orta bek
10- Sol izgara
11- Sağ izgara
12- Bek kontrol düğmeleri
13- Fırın termostat düğmesi
14- Ateşleme veya fan butonu
15- Lamba düğmesi
16- Zamanlayıcı düğmesi
17- Tekerlek
18- Vidalı ayak

1- Bek tablası
2- Kontrol paneli
3- Çekmece
4- Fırın Kapısı
5- Cam veya metalik üst kapak
6- Küçük bek
7- Büyük bek
8- Ultra rapid bek
9- Elektrikli ısıtıcı (1500W)
10- Sol izgara
11- Sağ izgara
12- Bek kontrol düğmeleri
13- Fırın termostat düğmesi
14- Ateşleme veya fan butonu
15- Lamba düğmesi
16- Zamanlayıcı düğmesi
17- Tekerlek
18- Vidalı ayak

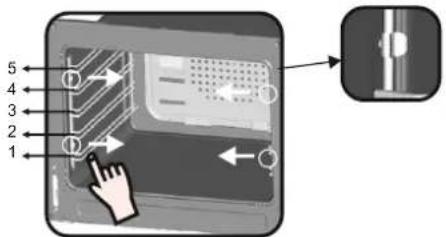

1- Tel rafi, ok yönünde çekerek, tutucu yuvalarından ve fırın duvarından ayrılması sağlayın (alt resimdeki gib).
2- Tel rafları bulaşik deterjanı, ilik su ve yumuşak bir bez ya da sünger kullanarak temizleyip kuru bir bezle kurulayın.
3- Temizlik işlemi ardından, tel rafları yerine takın.

5 4 3 2 1

3. FIRIN BEKLERİNİN KULLANIMI

3.1. ÜST TABLA BEKLERİNİN KULLANIMI

Bekleri kontrol eden düğmeler, kontrol panelinin üzerinde bulunmaktadır

Düğme "O" konumundaysa kapalı pozisyondadır ve gaz valfi kapalıdır ve alev sönecektir.

Maksimum gaz akışı

Bek düğmesine basınız en büyük alev sembolüne kadar sola doğru ceviriniz.

Alev, bu pozisyonda maksimum seviyede yanmaktadır. Bu pozisyonda, gaz valfi, tamamen açık-tir.

Minimum Gaz Akışı

Düğmeyi küçük alev konumuna çevirerek, alev azaltılabilir. Valf, kısmı olarak açıktir ve bek, hafif şiddette yanmaya devam edecektir.

A B C D E F Sokil 91

A- Bek kapağı
B-Bek
C- Elektrot
D- Enjektör (jet)
E- Bek havuzu
F- Emniyet Aygıtı

Brülör ve Beklerin Yanması

Üst Tabla Gaz Bekleri

Bekler, üzerine bir kap yerleştirilmeden önce yakılmalıdır.

Otomatik ateşleme sistemi olan modeller için, "ateşleme" düğmesine basılmalıdır.

Ateşlemek istediğiniz beki kontrol eden düğmeye basınız ve daha sonra büyük alev sembolüne doğru sola çeviriniz. Ateşleme düğmesine basınız. Ateşleme düğmesi olan modellerde, yakmak istediğiniz beki kontrol eden düğmeyi yıldız işaretine kadar çeviriniz; elektrot, otomatik olarak etkinleşecektir. Tüm elektrotlar otomatik olarak etkinleşecektir ve gazın sağlandığı bek yanacaktır (basılan düğmenin brülörü).

Gazlı Fırın Brülörleri

Düğme, 15 saniyeden daha uzun süre boyunca basılı tutulmamalıdır. Eğer brülör, 15 saniyede ateşlenmediyse, düğmeyi bırakınız ve bölüm kapağını açınız ve/veya tekrar denemeden önce en az 1 dakika süresince bekleyiniz. Diğer modeller için, faz, kontrol düğmeleriyle ateşlenebilir.

Bu aşamadan sonra gazın gerçekten yandığından emin olunuz! Eğer alev yoksa, prosedürü tekrar ediniz.

Ateşleme sonrasında, alevi istenilen büyüklüğe ayarlayınız.

Manuel ateşleme (eger elektrik kaynağı mevcut değilse)

Bir ateşi brülöre yakın şekilde tutunuz (bir kibrit ya da ateşleme çakmağı ya da normal çakmak).

UYARI: İki ateşleme denemesi arasında 1 dakika bekleyiniz.

Yakmak istediğiniz bek düğmesine basınız ve büyük alev sembolüne kadar çeviriniz. Eğer bek ilk denemede alev almıyorsa, düğmeye biraz daha uzun süre basmayı deneyiniz. Bek yandığında, alevi istenilen seviyeye ayarlayınız.

Eğer bek, birkaç denemeden sonra halen alev almıyorsa, bekin ve kapağının doğru pozisyonda olup olmadığını kontrol ediniz.

Gaz akışını kapatmak için düğmeyi saat yönünde "O" pozisyonuna çeviriniz. Eğer bek kazara sönerse, yeniden yakmadan önce en az 1 dakika bekleyiniz.

Bazı fırınların alev emniyet aygıtları vardır (bkz yukarıdaki resim, emniyet aygıtı F). Eğer ateş sönerse, gaz kaynağı otomatik olarak kesilecektir.

Pişirme kabı tabanlarının minimum ve maksimum çapları:

Bekler	Minimum çap(mm)	Maksimum Çap(mm)
Ultra rapid bek	240 mm	180 mm
Büyük bek	240 mm	280 mm
Orta ebatlı bek	180 mm	240 mm
Küçük ebatlı bek	120 mm	180 mm

Tablo 4

• Alevin dış yüzeyi, iç kısmından daha sıcaktır. Alevlerin uç kısımları, kabin alt kısmına deformelidir. Kabin dışına taşan alevler, gereksiz gaz tüketimine neden olur.
  •Gaz bekleri, elektrikli sıcak plakalardan farklı olarak, düz tabanlı kaplara ihtiyaç duymazlar. Kabin tabanına değen alevler, ısıyı tamamen iletir.
  •Gaz bekleri için özel tavalara ihtiyaç olmamasına rağmen, ince malzemelerden yapılmış olan kaplar, ısıyı, daha kalın malzemeden yapılmış olan kaplardan daha hızlı bir şekilde iletirler.
• Yiyeceğin belirli kısımları, kabin alt kısmının eşit olmayan dağılımından ötürü bir kısmı soğuk kalırken ısınabilir. Bu nedenle, yiyeceklerin sürekli olarak karıştırılması, ince tabanlı kaplarda gerekli olabilir. Kalın tabanlı kaplarda, ısı daha etkin ve daha eşit dağılır.
• Çok küçük kapların kullanımı tavsiye edilmez. Geniş, düşük kenarlı kaplar; küçük ve derin tavalardan daha etkin ve daha çabuk pişirme için daha uygundurlar.
• Büyük bir bekte küçük bir kap kullanarak, pişirme süresini kısaltamazsınız. Bu şekilde yalnızca gaz harcarsınız. Ancak, kapaklı bir kap, enerji tasarrufu sağlar.

3.2. ELEKTRİK PLAKALARININ KULLANIMI

0 1. 2. 3. 4. 5. 6

Şekil 22

Isitici plakanın istenilen sıcaklığı için düğmeyi istenilen pozisyona getiriniz. Isitici plakanın gösterge ışığı yanacaktır ve sıcak plaka, isınmaya başlayacaktır.

Pişirme işlemi tamamlandığında, düğmeyi “O” pozisyonuna çeviriniz. (Şekil 22). Isıtıcı plakayı, üzerinde bir kap olmadan açık bırakmayınız. Kabın çapı ve tabanı önemlidir. Kabın tabanının maksimum çapı 14 cm olmalıdır ve taban düz olmalıdır.

İlk kez kullanacaksanız, üzerine bir kap yerleştirmeden sıcak plakayı 5 dakika süresince ısıtiniz. Bu işlem, yanmaya karşı plakanın ısıya dayanıklılık kaplamasını sertleştirecektir. Isıtıcı plakaları temizlemek için ıslak bir bez ve deterjan kullanınız. Biçak ya da diğer sert, keskin bir nesne yardımıyla plakaların üzerinden yiyecek kalıntılarını çıkarmaya çalışmayınız.

Temizleme sonrasında ısıtıcı plakayı bir süre kurumaya bırakınız. Ancak, üzerinde bir kap varken hiçbir zaman kısa bir süreden daha fazla bekletilmemelidir.

Pozisyon	Güç (Watt)	Güç (Watt)	Açıklama
0	0	0	Kapalı
1	100 W	135 W	Isınma
2	180 W	220 W	Düşük sıcaklıkta pişirme
3	250 W	300 W	Düşük sıcaklıkta pişirme
4	500 W	850 W	Pişirme, kızartma, kaynatma
5	750 W	1150 W	Pişirme, kızartma, kaynatma
6	1000 W	1500 W	Pişirme, kızartma, kaynatma

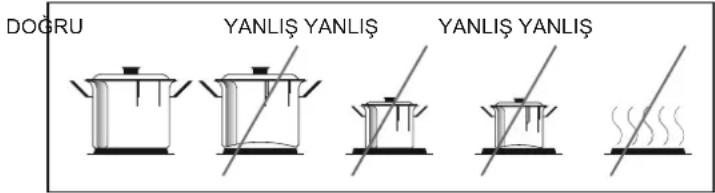

Pişirme Kaplarının Uygunluğu

Unutmayınız ki, büyük kapların daha büyük ısıtma yüzeyleri vardır. Bu da, yiyecekleri, daha küçük ısıtma yüzeyleri olan kaplardan daha hızlı pişirmeye olanak sağlar.

Her zaman pişirilecek olan yiyeceğin miktarına bağlı olarak uygun ebatta kap kullanınız. Sıçramayı engellemek için, çok küçük kaplar kullanmayınız, özellikle fazla sıvı içeren gıdalar için. Eğer hızlı pişen gıdalar için fazla büyük kaplar kullanırsanız, sosisler ve sıvılar yapışır ve kalıntılar, kap boşaltıldıktan sonra kapta yapışır bir halde kalır. Kapalı kaplar ve pişirme tencereleri ya da kalıpları, tatlıların pişirilmesi için önerilmektedir. Açık bir kaptan püsküren şeker ve sular, pişirme yüzeyine yapışabilir ve çıkarılması zor olabilir.

DOGRU YANLIŞ YANLIŞ YANLIŞ YANLIŞ

Şekil 24

Bu, özellikle, yüksek sıcaklıklarda kızartma ya da basınçlı pişirme için kullanılan kaplar için önemlidir.

Bekleri, üzerinde boş bir kap varken ya da açıktayken hiçbir zaman başiboş bırakmayınız.

Aşağıda belirtilen kriterlere göre pişirme kaplarının uygunluklarını kontrol ediniz:

Ağır olmalıdır.

Tamamen bek yüzeyini kaplamalıdırlar; az miktarda büyük olabilirler ancak daha küçük olmamalıdırlar.

Taban yüzeyleri, tamamen düz olmalıdır ve pişirme yüzeyine iyice oturmalıdır.

- Elektrikli ısıtıcı plakaların en iyi şekilde kullanımı ve enerji tüketimini en aza indirgemek için, yalnız düz tabanlı kaplar kullanılmalıdır. Kabin ebadi, sıcak plakanın çapına mümkün olduğu kadar yakın olmalıdır ve hiçbir zaman daha küçük olmamalıdır. Kabin tabanlı kuru olmalıdır ve sıçramalar engellenmelidir. Boş kaplar, plakaların üzerinde bırakılmamalıdır ve plakalar, üzerinde bir kap olmadan hiçbir zaman açılmamalıdır.

4. FIRIN KULLANIMI

4.1. IZGARA

- Izgara, yiyeceklere hızlı bir şekilde zengin kahverengi bir renk verir. Yiyeceğin miktarına bağlı olarak, izgarayı farklı pozisyonlarda ayarlayabilirsiniz. Çok yağsız ve köfte haricindeki neredeyse tüm gıdalar, izgarada pisirilebilir.

- Izgarada pişirilecek olan etler ve balıklar, öncelikle hafifçe yağa daldırılmalıdır.

•Izgara esnasında alt kısma bir yağ toplayıcı tepsi yerleştiriniz. Tepsinin içine bir miktar su koyunuz böylece istenmeyen kokular ve yağın alev alması önlenecektir.

•Izgara; genellikle biftek gibi çok kalın olmayan etlerin, farklı ebattaki et parçalarının ve av kuşu etlerinin, balıkların, bazı sebzelerin (örn. kabak, patlican, domates vs) ile et ve balık ürünlerinin birlikte pişirilmesi için kullanılır.

Balığı izgaraya koymadan önce, hafifçe yağlayınız.

Pişirme sonrasında eti tuzlayınız, pişirmeden önce balığı yararak tuzlayınız.

•Izgaradan uzaklık, etin ya da balığın kalınlığına bağlıdır. Eğer uzaklık, doğru bir şekilde hesaplanırsa, dış kısımlar yanmaz ve iç kısımlar da çiğ kalmaz.

- Yağ toplama tepsisine 1-2 bardak su koyarak yağların ve sosların dökülmesi ile neden olunabilecek olan istenmeyen kokuları ve dumanı önleyiniz.

- Izgarayı aynı zamanda tost, tost ekmeği ya da sandviçleriniz için de kullanabilirsiniz, ve aynı zamanda belirli meyveleri de pişirebilirsiniz (muz, grayfurt ya da ananas dilimleri, elmalar vs). Ancak, meyveler, ısıtma elemanları ile temas etmemelidirler.

Hiçbir zaman fırının iç duvarlarını ya da alt kısmını alüminyum folyo ile kaplamayınız. Biriken ısı, fırın minesine ve yiyeceklerinize zarar verebilir.

Fırın bekleri yanarken üst cam açık pozisyonda olmalıdır.

4.2. ELEKTRİKLI FIRIN

Pozisyon	Fırın Fonksiyonu
	Fonksiyon
	Sıcaklık
	Pişirme Zamanı
	Fonksiyonda değil
	Piliç Çevirme ve Izgara (Gril) Isıtıcı
	Lamba
	Izgara (Gril) Isıtıcı
	Izgara (Gril) Isıtıcı ve Fan
	Fan (Defrost : Buz Çözdürme)
	Üst Isıtıcı ve Fan
	Alt Isıtıcı ve Fan
	Alt Isıtıcı, Üst Isıtıcı ve Fan (Konveksiyonel Isıtma)
	Alt ve Üst Isıtıcı (Geleneksel Pişirme)
	Üst Isıtıcı
	Alt Isıtıcı
	Manual (Zamanlayıcı Devre Dışı)
	Pizza

4.3. PİŞİRME İÇİN ELEKTRİKLI FIRIN ÖNERİLERİ

Geleneksel Pişirme

Isı, üst ve alt ıstıcılardan sağlanır. Genel olarak, pişirme için orta raf pozisyonu tercih edilir. Ancak, eğer yiyeceğin üst ya da alt yüzeyinin daha fazla pişirilmesi gerekiyorsa, üst ya da alt rafa yerleştiriniz.

Konveksiyonel (Fanlı) Pişirme

- Isitilmiş olan havanın fırının iç arka kısmına yerleştirilmiş fan ile fırının içerisindein her yerine eşit olarak dağılımasını sağlar. Isı fırının içinde eşit dağıldığı için ayrı raflarda farklı yemekler pişirilebilir.

- Bu tip fırınlar aynı zamanda donmuş gıdaların çözünmelerini sağlamak için de oldukça kullanışlıdır. Aynı zamanda konserve gıdaların sterilize edilmesi, meyve şerbetlerinin hazırlanması ve meyvelerin ve mantarların kurutulması için de kullanılır.

4.4. PIZZA PİŞİRİLMESİ

• Termostat ayarı maksimum
- 15 dk. (mümkünse 20 dk.) ön ısıtma
- Tepsi en alt 2 rafdan birne yerleştirilecek
- Pişirme süresi 20 dk.

4.5. KEKLERİN PİŞİRİLMESİ

- Aksi önerilmediği taktirde, kullanım öncesinde en az 10 dakika süresince fırını ısıtınız. Kek pişirirken fırının kapağını açmayınız aksi taktirde kabarmazlar (kekler, sufle ya da mayalı yiyecekler). Soğuk hava fırına girer ve kabarmayı engeller. Hamura bir çubuk batırarak keklerin yeterince pişip pişmediğini anlayabilirsiniz. Eğer çubuk kuru bir şekilde çıkıyorsa, kek pişmiştir. Pişirme zamanının en az üçte biri geçmeden bu işlemi yapmayınız.

Lütfen aşağıda belirtilen ipuçlarını dikkate alınız

• Eğer yiyeceklerin yüzeyi iyi pişmişse ama iç kısımları halen çiğ ya da kısmı olarak çiğ kalmışsa, daha düşük bir sıcaklıkta daha uzun süre pişmeleri gerekiyor demektir.
• Diğer tarafta, eğer yiyeceğin yüzeyi çok kuruysa, daha kısa bir süre boyunca daha yüksek sıcaklıkta pişirilmesi gerekiyordur.

4.6. ETLERİN PİŞİRİLMESİ

- Fırında pişirilecek olan minimum et miktarı 1 kilogramdır. Aksi taktirde, et çok kuru olacaktır.

Eğer iyi pişmiş et istiyorsanız, az yağ kullanınız. Eğer etin az yağı varsa, yağ kullanmaya gerek yoktur. Eğer etin bir tarafi yağlı ise, bu tarafı yukarıya gelecek şekilde yerleştiriniz. Eriyen yağ, alt tarafi da yeterli miktarda yağlayacaktır. Kırmızı etler, pişirmeden en az 1 saat önce dondurucudan çıkarılmalıdır.

• Aksi taktirde et, sıcaklık farkından ötürü sert olabilir. Pişirme öncesinde tuz kullanmayınız, özellikle ızgara et yaparken. Tuz, etin kanını ve suyunu yüzeye çıkaracaktır ve bu da etin üst yüzeyinin kızarmasını önleyecektir.
• Pişirme zamanının yarısından sonra kızarmış etin üzerine tuz ilave ediniz.
• Kızartılacak olan eti, geniş, sığ bir tavaya yerleştiriniz.
• Derin kenarlı kaplar / tavalar, ısıya karşı bir kalkan vazifesi görürler. Et, ısıya dayanıklı bir tavada fırına konulabilirler ya da doğrudan uzgaranın üzerine yerleştirilebilirler. Izgaranın alt kısmına bir yağ toplama tepsisi yerleştiriniz. Eğer yiyecek kısa bir süre pişirilecekse, soslar başlangıçta ilave edilmelidir, ancak daha uzun bir pişirme süresi varsa, sosların son yarım saatte ilave edilmesi daha uygun olur.

4.7. BALIKLARIN PİŞİRİLMESİ

Küçük balıkları, başlangıştan bitişe kadar maksimum sıcaklıkta pişirilebilirler. Orta boydaki balıklar, başlangıçta maksimum sıcaklıkta pişirilebilirler ve daha sonra sıcaklık yavaşça azaltılır. Büyük balıklar ise başlangıştan bitişe kadar daha düşük sıcaklıklarda pişirilmelidirler. Balığın uygun şekilde pişip pişmediğini anlamak için, balığın altındaki kesiklere bakınız. Balığın uygun şekilde ızgara olup olmadığını anlamak için, balığın alt kısmındaki kıvrımlara bakınız. Renk (ızgara balıklar için), eşit mat beyaz renkte olmalıdır. Somon ve alabalık için bu durum geçerli değildir.

4.8. PİLİÇ ÇEVİRME

• Bazı model fırınlarda metal piliç çevirme şişi, çatalları ve askı sistemi bulunmaktadır.
• Piliç çevirmenin kullanımı;
• Tüm aksesuarları fırından çıkarınız.
• En alt rafa derin bir tepsi yerleştiriniz.
• Pişirilecek eti iki çatalın arasına takarak merkezleyiniz.
• Piliç çevirme şişini, piliç çevirme motoruna takınız ve askıyla sabitleyiniz.
• Piliç çevirme için ön ısıtma gerekli değildir.
• Pişirme için tavsiye edilen süreler:

	Pişirme Süresi (dk)
Et Cinsi	Gazlı Fırın	Elektrikli Fırın
Sığır Eti (1kg)	25/35	20/30
Kuzu/Koyun Eti (1kg)	35/45	30/40
Dana Eti / Kümes Hayvanı (1kg)	65/75	60/70

Tablo 6

4.9. ZAMAN SAYACININ KULLANIMI

Pişirme zamanını ayarlamak için, düğmeyi istenilen süre çizgisine çevirin. Süre tamamlandığında ikaz sesi duyulacaktır.

50. 10 40 20 30 Şekil 26

4.10. ELEKTRİKLİ ZAMANLAYICININ KULLANIMI

Fırının ayarlanan süre (max 90dk) sonunda otomatik olarak kapanmasını sağlanır. Zamanlayıcı ayarlanan süreden "0" konumuna kadar geri sayar ve otomatik kapatır. Normal zamanlayıcısız kullanım için zamanlayıcı " konumuna getirilir. Zamanlayıcının "0" konumunda olmadığından emin olun.

10 20 30 40 50 60 70* 80* 90* Şekil 27

4.11. GAZLI FIRIN

Min 150° 180° 210° 240° Max °C

Şekil 28

Fırın sıcaklığı ve ıstıcı, fırın ayarlama düğmesini istenilen sıcaklık seviyesine çevirerek seçilebilir. Fırın termostat aralığı: 140-250 derecedir. Alt brülör fonksiyonu için, düğmeyi seçeneğine, ve izgara için ise düğmeyi seçeneğine çeviriniz. Bazı pişiricilerin, brülörler üzerinde alev güvenlik cihazları vardır. Eğer alev söner ise, gaz kaynağı otomatik olarak kesilir.

4.12. ELEKTRONİK PROGRAMLAYICININ KULLANIMI

FONKSİYON	NASIL ETKİNLEŞTİRİLİR	NASIL KAPATILİR	NE İŞE YARAR	NE İÇİN KULLANILIR
DAKİKA HATIRLATICI	Düğmesine basıniz ve basılı tutunuz.Istenilen zamanı ayarlamak için ▼ ve ▲ düğmelerine basıniz.Tüm düğmeleri bırakınız.	Ayarlanan zamana ulaşıldığında, sesli bir alarm çalacaktır (bu alarm kendiliğinden susacaktır, ancak hemen düğmeye basarak da susturulabilir)	Ayarlanan zamanın sonunda alarm öter.Ne kadar zaman kaldığını kontrol etmek için, düğmesine basıniz.	Fırınınızı, bir alarm saati olarak kullanmanızı olanak sağlar. (fırını çalıştırarak ya da çalıştırmadan etkinleştirilebilir)
MANUEL FONKSİYON	Düğmesine basıniz.Fırın fonksiyonu seçici ile pişirme fonksiyonunu seçiniz.	Fırın fonksiyonu seçicisini “O” pozisyonuna çeviriniz.	Fırını çalıştırmanıza olanak sağlar.	İstenilen tariflerin pişirilmesi içindir.
PişİRME ZAMANI	ZAMANLAYICI düğmesine basıniz ve basılı tutunuz.Gerekli olan pişirme zamanı uzunluğunu seçmek için ▼ ve ▲ düğmelerine basıniz.Tüm düğmeleri bırakınız.Fırın fonksiyonu seçici ile pişirme fonksiyonunu seçiniz	Zaman sona erDİğinde, fırın otomatik olarak kapanacaktır.Pişirme işlemine daha erken bir zamanda son vermek istıyorsanız, ya fonksiyon seçicisini 0 konumuna getiriniz ya da zamanı 0:00 olarak ayarlayınız (ZAMANLAYİCI ve ▲ düğmeleri)	Seçilen tarif için gerekli olan pişirme zamanını önceden ayarlamanıza olanak sağlar.Başlamasına ne kadar süre kaldığını görmek için ZAMANLAYİCI düğmesine basıniz.On ayarlı zamanı değiştirmek için, ZAMANLAYİCI ve düğmelerine basıniz.	Ayarlanan pişirme zamanının bitiminde, fırın otomatik olarak kapanacaktır ve sesli bir alarm çalacaktır.
PişİRME BİTİMİ	SON düğmesine basıniz ve basılı tutunuz.Fırını kapatmak istediğiniz zamanı ayarlamak için ▼ ▲ düğmelerine basıniz.Tüm düğmeleri bırakınız.Fırın fonksiyonu seçici ile pişirme fonksiyonunu seçiniz.	Ayarlanan zamanda, fırın kapanacaktır. Manuel olarak kapatmak için, fırın fonksiyon seçicisini “O” pozisyonuna getiriniz	Pişirme zamanının bitişini ayarlamanızı sağlar.SON düğmesine basarak ön ayarlı zamanı kontrol edebilirsiniz.On ayarlı zamanı değiştirmek için, lütfen SON + ▼ ve düğmelerine basıniz	Bu fonksiyon, tipik olarak “pişirme zamanı” fonksiyonu ile birlikte kullanılır. Orneğin eğer yemeğin 45 dakika süresince pişirilmesi gerekiyorsa ve 12:30’da hazır olması gerekiyorsa, basitçe gerekli olan fonksiyonu seçiniz ve pişirme zamanını 45 dakikaya ayarlayınız ve pişirme zamanı bitişini de 12:30 olarak ayarlayınız.Pişirme, otomatik olarak 11:45’te başlayacaktır (12:30 eksi 45 dakika) ve pişirme zamanının ön ayarlı bitişine kadar devam edecektir ve fırın otomatik olarak kendini kapatacektir.UYARI!Eğer pişirme BİTİSİ, pişirme zamanı ayarlanmadan seçilmişse, fırın hemen pişirme işlemine başlayacaktır ve belirlenen pişirme zamanı BİTİŞİNDE duracaktır.

Doğru zamanın ayarlanması:

Tablo 7

AUTO 8800 88 TIMER END

UYARI: Fırının kurulumundan sonra ya da güç kaynağının kesilmesinden (ekranın yanıp sönmesi ve göstermesi ile hatırlanabilir) sonra yapılacak ilk işlem, doğru zamanın ayarlanmasıdır 0:00. Bu da, aşağıda belirtildiği şekilde sağlanır.

•ZAMANLAYICI ve SON düğmelerine basınız ve basılı tutunuz (|▶ ve|◀)
- düğmeleri ile zamanı ayarlayınız.
•Tüm düğmeleri bırakınız.

DİKKAT: Fırın yalnız, manüel ☐ fonksiyon ya da ön ayar zamanına ayarlıysa çalışacaktır. NB: bazı modellerde, ▼ ▲ düğmeleri, + ve □ olarak gösterilmiştir.

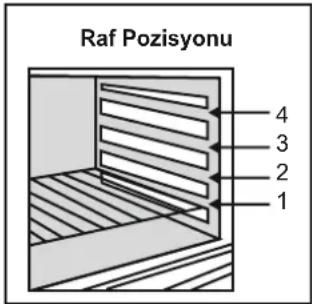

4.13. PİŞİRME TABLOLARI

Geleneksel ve Sıcak Hava Sirkülasyonu Pişirme Yöntemleri; Ağırlıklar (Gr)

YİYECEK TİPİ Geleneksel Pişirme Yöntemi

Ağırlık (Gr)	YİYECEK TİPİ	Geleneksel Pişirme Yöntemi		Sıcak hava sirkülasyon yöntemi		Pişirme zamanları (dakika)	N O T LAR
	KEKLER VE TATLILAR	RAF POZİS. YONU	SICAK-LIK (°C)	RAF POZİSYONU	SICAK-LIK (°C)
	Karıştırılmış yumurta ile hamur	2	180	2 (1 v8)	160	45 - 60
	Hamur	1	180	2 (1 ve 3)	160	20 - 35
	Küçük kekler	2	180	2 (1 ve 3)	160	20 - 30
	Peynirli tart	1	175	2	150	60 - 80
	Elmalı tart	1	180	2 (1 ve 3)	160	40 - 60
	Strudel	2	175	2 (1 ve 3)	150	60 - 80
	Reçelli tart	2	180	2 (1 ve 3)	160	45 - 60
	Küçük kekler	2	180	2 (1 ve 3)	160	15 - 25
	Bisküitler	2	180	2 (1 ve 3)	160	10 - 20
	Kremalı kekler	2	100	2 (1 ve 3)	100	90 - 120
	EKMEK						-Kapalı bir fırında tabak üzerinde, tepside
1000	Beyaz ekmek	1	200	2	175	45 ~ 60
500	Çavdar ekmeği	1	200	2	175	30 ~ 45	8 parça
500	Sandviç	2	200	2 (1 ve 3)	175	20 ~ 35	-Izgarada
	HAMUR İŞLERİ
	Makarna	2	200	2 (1 v8)	175	40 ~ 50
	Sebzeli	2	200	2 (1 ve 3)	175	45 ~ 60
	Küçük hamur işleri	2	200	2 (1 ve 3)	175	35 ~ 45
	Lazanya	2	200	2	175	45 ~ 60
	ETLER
1000	Rozbif	2	200	2	175	50 ~ 70	Izgarada pişiriniz
1200	Domuz kızartması	2	200	2	175	100 ~ 130	Izgarada pişiriniz
1000	Dana rozbif	2	200	2	175	90 ~ 120	Izgarada pişiriniz
1500	İngiliz usulü rozbif	2	220	2	200	50 ~ 70	Izgarada pişiriniz
1200	Kuzu eti	2	200	2	175	110 ~ 130	But
1000	Tavuk	2	200	2	175	60 ~ 80	Tam boy
4000	Hindi	2	200	2	175	210 ~ 240	Tam boy
1500	Ördek	2	175	2	160	120 ~ 150	Tam boy
3000	Kaz	2	175	2	160	150 ~ 200	Tam boy
1200	Tavşan	2	200	2	175	60 ~ 80	Parçalar halinde
	BALIK
1000	Tüm balık	2	200	2 (1 v8)	175	40 ~ 60	2 balık
800	Fileto	2	200	2 (1 ve 3)	175	30 ~ 40	4 fileto

Raf Pozisyonu 4 3 2 1

Tablo 8
NOT:
1) Pişirme zamanları, ön ısıtmayı içermemektedir. Fırının ön ısıtması, kekler, pizzalar ve ekmekler için yaklaşık olarak 10 dakika olarak önerilmektedir.
2)Eş zamanlı olarak çeşitli yiyeceklerin pişirilmesi için tepsi pozisyonlarını belirtir.
3) Tüm pişirme işlemleri, fırın kapağı kapalıyken gerçekleştirilmelidir.

YİYECEKTİPLERİ	MİKTAR		IZGARADA PİŞİRME		PİŞİRME SÜRESİ(Dakika)
	PARÇASAYISI	AĞIRLIK	RAFPOZİSYONU	SICAKLIK(°C)	ÜSTBÖLME	ALTBÖLME
Biftek	4	800	4	Maksimum	10	8
İzgara pirzola	4	600	4	Maksimum	12	8
Sosis	8	500	4	Maksimum	10	6
Tavuk parçaları	6	800	3	Maksimum	30	20
Karışık ızgara	4	700	4	Maksimum	12	10
Sütlü tatlılar	4	400	4	Maksimum	13	10
Domates dilimleri	8	500	4	Maksimum	12	--
Balık fileto	4	400	4	Maksimum	8	6
Deniztarağı	6	---	4	Maksimum	12	--
Tost	4	---	4	Maksimum	8	--
Ekmek dilimleri	4	—	4	Maksimum	2-3	1

Tablo 9

5. TEMİZLİK VE BAKIM

Temizlik ve bakım öncesinde:

• Ana voltajın bağlantısını kesiniz.

•Cihazın temizlik ve bakımı gözetmen olmaksızın çocuklar tarafından yapılmamalıdır.

- Kendi güvenliğiniz için gaz valfini kapatınız. Eğer fırın, doğalgaza bağlıysa, doğalgaz vanasını kapatınız.

- Eğer fırın sıcaksa, soğuyana kadar bekleyiniz.

Mineli yüzeyleri, sıcak, sabunlu su ya da uygun markalı ürünler ile temizleyiniz. Hiçbir durumda, yüzeylere zarar verebilecek olan ve fırının görünümünü zedeleyebilecek olan aşındırıcı tozlar kullanmayınız. Fırının her kullanımda temizlenmesi önemlidir.

- Paslanmaz çelik izgaralar için deterjanlar ve aşındırıcı metal pedleri kullanınız.

- Üst, fırın kapağı ve ısıtma bölmesi kapağı gibi cam yüzeyler, mutlaka soğukken temizlenmelidirler.

•Hata nedeniyle meydana gelen hasarlar, garanti kapsamında değildir.

•Aynı zamanda bekleri ve bek kapaklarını sıcak su ve deterjan ile temizleyebilirsiniz. Aynı zamanda beklerin gaz kanalları da, bir fırça yardımıyla temizlenebilir. Bekleri yerlerine yerleştirmeden önce kuru olduklarıından emin olunuz. Beklerin doğru yerleştirildiğinden emin olunuz. Özellikle kekler, pizzalar ve ekmekler için.

- Otomatik ateşleyici fırınların ateşleme elektrotlarını düzenli olarak temizleyiniz. Bu işlem, ateşleme sorunlarını önleyecektir. Beklerin gaz kanallarının yiyecek kalıntıları vs. gibi maddeler ile tıkanmadığından emin olunuz.

- Üst kapağı; pişmiş gıdalar tarafından üretilen su, yağ ve buharın zararlı etkilerinden korumak için kuru bir bezle siliniz.

•Katalitik kaplamaya zarar verebilecek olan aşındırıcı ürünler, metal temizlik ürünleri, kesici nesneler, sert bezler ya da kimyasal ürünler ve deterjanlar kullanmayınız.

- Et kalıntıları vs. gibi yağlı yiyecekler için derin pişirme tepsilerini kullanmak ve fazla yağların atılması için ızgaranın altına bir yağ toplama tepsisi yerleştirmek iyi bir fikirdir.

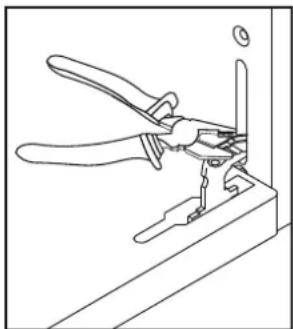

Fırın Kapağının Temizlenmesi

Fırın kapağının doğrudan temizlenmesi için, (Şekil 29) gösterildiği gibi çıkarılması önerilmektedir:

Kapağı tamamen açınız, menteşe kollarını 180° (derecede) iki ayağı çeviriniz. Kapağı 30° (derecelik) bir açıda kapatınız. Bu pozisyonda, hafifçe kaldırarak kapağı çıkarınız.

Kapağı takmak için, yukarıdaki işlemlerin tersini uygulayınız.

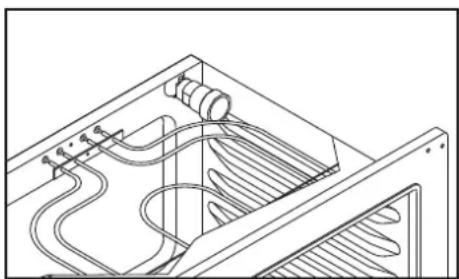

İç ışığın değiştirilmesi

Şekil 29

- Ana güç kaynağını kapatınız ve ampulü çıkarınız.

Çok yüksek sıcaklıklara dayanıklı olan eş bir ampul ile değiştiriniz.

- Hiçbir zaman temizlik için buhar ya da buğu kullanmayınız.

5.1. KENDİ KENDİNİ TEMİZLEYEN KATALİTİK FIRIN

•Bir mikro-poröz kaplamada bulunan özel kendini temizleyen paneller, modellerimizden bazılarında mevcuttur. Eğer varsa, fırının, elle temizlenmesine gerek kalmamaktadır.

- Kaplamanın, kendi kendini temizleme özelliğinin etkin olabilmesi için poröz olması gerekir.

- Yağın fazla sıçraması, gözenekleri tıkayabilir ve bu nedenle kendini temizleme özelliği engellenebilir. Bu kendini temizleme kapasitesi, fırını en fazla yaklaşık olarak 10-20 dakika boş bir şekilde çalıştırarak yenilenebilir.

• Eğer fırının duvarları, yağ ile kalın bir şekilde kaplanmışsa, katalitik kapama etkili olmayacaktır, fazla yağı yumuşak bir bezle ya da sıcak suya batırılmış sabunlu bir sünger ile temizleyiniz. Pazarda mevcut olan tüm katalitik kaplamaların, yaklaşık olarak 300 saatlik çalışma ömürleri vardır. 300 saat sonra değiştirilmeleri gerekmektedir.

6. SERVİS MERKEZİ VE SORUN GİDERME

- Eğer fırın çalışmıyorsa, servis merkezini aramadan önce, aşağıda belirtilenleri gözden geçirmenizi öneriyoruz:

- Fırının güç kaynağına uygun olarak bağlı olduğundan emin olunuz.

Gaz girişi normal değil

Aşağıdakileri kontrol ediniz:

•Brülörün delikleri tıkanmış mı?

- Basınç regülatörü düzgün çalışıyor mu?

- Eğer bir boru kullanıyorsanız, boruda gaz var mı? Vana açık mı?

- Eğer gaz vanaları ile anormal bir durum belirlerseniz, yardım için yetkili bir elektrikçiye ya da yetkili servise başvurunuz.

Cihazın yerleştirildiği yerde gaz kokusu var

Lütfen aşağıda belirtilenleri kontrol ediniz:

•Gaz vanası açık mı unutulmuş?

•Gaz borusu doğru pozisyonda ve iyi durumda mı?

Eğer gaz sızıntısından şüpheleniyorsanız, kontrol etmek için ateş yakmayınız.

Firin isinmiyor

Fırının kontrol düğmeleri doğru pozisyonda mı?

Pişirme zamanı çok uzun

Doğru sıcaklık seçildi mi?

Fırından koku geliyor

Her kullanım sonrasında fırını temizlemeniz önerilmektedir. Eğer et pişirme esnasında yağ sıçramışsa ve temizlenmemişse, fırını bir sonraki kullanmanızda istenmeyen kokulara ve dumana neden olacaktır (Bkz Temizlik ve Bakım Bölümü).

Fırın ışığı yanmıyor

- Işık bozulmuş olabilir. Ampulü değiştirmek için, lütfen ilgili sayfaya bakınız.

- Eğer yukarıdaki açıklamaları kontrol ettiyseniz ve fırınız halen uygun şekilde çalışmıyorumsa, destek almak için en yakın yetkili servis ile irtibata geçiniz.

- Model ve Üretim Numarası (PNC ya da ENR).

7. ÇEVRENİN KORUNMASI

Bu cihaz, Atık Elektrikli ve Elektronik Cihazlar (AEEE) hakkındaki 2012/19/EU Avrupa Birliği Yönergesine uygun biçimde işaretlenmiştir.

AEEE, hem kirletici maddeleri (bunlar çevre üzerinde olumsuz etkilere neden olabilir) hem de temel bileşenleri (bunlar yeniden kullanılabilir) içerir. Tüm kirleticilerin düzgün bir şekilde bertaraf edilmesi ve atılması ve tüm malzemelerin geri kazanılıp ve

dönüştürülmesi için AEEE'nin özel işlemlere tabi tutulması önemlidir. Kişiler, AEEE'nin bir çevre sorununa dönüşmemesini sağlamakta önemli bir rol üstlenir; bazı basit kuralların izlenmesi gerekir:

- AEEE'lere ev atıkları olarak davranılmamalıdır.

- AEEE'ler, belediye veya kayıtlı şirketler tarafından yönetilen ilgili toplama noktalarına teslim edilmelidir. Pek çok ülkede, büyük

AÉEE'ler için evden toplama hizmeti verilir.

- Yeni bir cihaz satın aldığınızda, eskisi satıcıya verilebilir ve satıcı yeni teslim ettiği cihaz başına bir adet olmak üzere ücretsiz olarak bu cihazı teslim alabilir, bunun için alınacak ekipmanın teslim edilen ekipman ile aynı türden ve aynı fonksiyonlara sahip olması gerekir.

TÜKETİCİ HİZMETLERİ

Yetkili servislerimizden hizmet talebiniz olduğunda veya ürünlerimizle ilgili genel öneri ve talepleriniz için aşağıdaki numaradan ulaşabilirsiniz.

TÜKETİCİ HATTI: 444 03 98

Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden arayınız.

Ürününüzü kullanmadan önce montaj ve kullanma kılavuzunu mutlaka okuyunuz. Ürünün montaj ve kullanım kılavuzunda yer alan hususlara aykırı kullanılması, kullanım hataları ve cihazın standart kullanım şartları/ amaçları haricinde kullanılması halinde ürün garanti kapsamı dışında kalacaktır.

Ürünün standart ve sorunsuz çalışma koşullarının sağlanması için gerekli / zorunlu olan montaj ve kullanım kılavuzunda belirtilen teknik özelliklerinin (su basıncı, voltaj değeri, gaz besleme basıncı, sigorta değeri, topraklama, yakıt cinsi, yakıt kalitesi vb.) uygun olmaması, sabit olmaması ve/veya değişken olması halinde, cihazda meydana gelebilecek arızalar ve sorunlar garanti kapsamı dışında kalacaktır.

Candy Hoover Euroasia tarafından sağlanan garanti şartları aşağıdaki koşullarda geçersiz olacaktır.

- Ürüne, yetkili servis dışındaki kişiler tarafından müdahale edilmesi, elektrik-su kesintisi ve üründen kaynaklanmayan kaçaklar garanti kapsamı dışındadır.

- Kullanım hatalarından dolayı oluşan arıza ve hasarlar, elektrik-gaz -su tesisatı ve / veya tesisat ekipmanları nedeniyle meydana gelebilecek arızalar garanti kapsamı dışındadır.

•Ürünün, müşteriye ulaştırılması sonrası yapılan taşıma işlemine bağlı arıza ve hasarlar, tüketici tarafından yapılan yanlış depolama ve ortam koşulları nedeniyle cihazda meydana gelen hasarlar ve arızalar garanti kapsamı dışındadır.

- Hatalı elektrik tesisatı, ürünün üzerinde belirtilen voltajdan farklı voltajda kullanılması veya şebeke voltajındaki dalgalanmalar sonucu oluşan arıza ve hasarlar, doğal afetler, üründen kaynaklanmayan harici/fiziki dış etkenler, mevsimsel hava şartları ve çevresel etkenler (deprem, yangın, sel, su basması, şiddetli rüzgar, yıldırım düşmesi, kireç, nem, rutubet, toz, nakliye, taşıma, ürünün dona maruz kalması, susuz çalışma vb.) nedeniyle oluşan arızalar garanti kapması dışında kalacaktır.

- Kullanım kılavuzunda belirtilen hususlara aykırı kullanılmasından kaynaklanan arızalar ve hasarlar.

Yukarıda belirtilen arızaların giderilmesi ücret karşılığı yapılır.

Ürünün kullanım ömrü 10 (on) yıldır. Bu ürünün tanımlandığı şekilde çalışabilmesi için gerekli yedek parçaları bulundurma süresidir.

Üretim yeri Türkiye 'dir.

İTHALATCI FİRMA:

CANDY HOOVER EUROASIA EV GEREÇLERİ SAN. VE TİC. A.Ş.

İçerenköy Mh. Hal Yolu Cd. Çayır Yolu Sk. No: 11

Sayar İş Merkezi Kat: 7 34752 Ataşehir / İSTANBUL/ TÜRKİYE

Tel: [phone] • Fax: [phone]

www.hoover.com.tr • [e-mail]

ÜRETİCİ FİRMA:

CANDY HOOVER GROUP

Via Privata E. Fumagalli 20861 Brugherio (MB) - ITALY

Ocaklı Fırın kullanma kulavuzunda gösterildiği şekilde kullanılması ve yetkili küldığımız servis elemanları dışındaki şahısılar tarafından bakımı, onarımı veya başka bir nedenle müdahale edilmemiş olması şartıyla bütün parçaları dahil olmak üzere tamamı malzeme, işçilik ve üretim hatalarına karşı ürünün teslim tarihinden itibaren 3 ( ÜÇ ) YIL SÜRE İLE CANDY HOOVER EUROASIA A.Ş. TARAFINDAN GARANTI EDİLMİŞTİR.

Malın bütün parçaları dahil olmak üzere tamamı garanti kapsamındadır.

Malın ayıplı olduğunu anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;

a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,

b) Satılanı alikoyup ayıp oranında satış bedelinde indirim isteme,

c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını istem,

ç) İmkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir.

Tüketicinin, Kanunun 11. maddesinde yer alan seçimlik haklarından ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onırımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanılabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.

Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;

- Garanti süresi içinde tekrar arızalanması,

- Tamiri için gereken azami sürenin aşılması,

- Tamirinin mümkün olmadığını, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında;

tüketici malın bedel iadesini alıp, ayıp oranında beden indirimini veya imkan varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir. Satıcı, tüketicinin talebini reddetmez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.

Garanti uygulaması sırasında değiştirilen malın garanti süresi, satın alınan malın kalan garanti süresi ile sınırlıdır.

Malın tamir süresi 20 iş gününü geçemez. Bu süre, garanti süresi içerisinde mala ilişkin arızanın yetkili servis istasyonuna veya satıcıya bildirimi tarihinde, garanti süresi dışında ise malın yetkili servis istasyonuna teslim tarihinden itibaren başlar. Malın arızasının 10 iş günü içerisinde giderilememesi halinde, üretici veya ithalatçı; malın tüketicinin kullanımına tahsis etmek zorundadır. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir.

Malın kullanma kılavuzunda yer alan hususlara uykırı kullanılmasından kaynaklanın arızalar garanti kapsamı dışındadır.

Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

Garanti belgesinin tekemmül ettirilerek tüketiciye verilmesi ve bu yükümlülüğün yerine getirildiğinin ispatı satıcıya aittir.

Satılan mala ilişkin olarak düzenlenen faturalar garanti belgesi yerine geçmez.

Satıcı tarafından bu Garanti Belgesinin verilmemesi durumunda, tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.

CANDY-HOO ER-EUROASIA EV GEREÇLERİ SAN VE TİC. A.Ş.V

Genel Müdür:

CANDY HOOVEREUROASIA EV GEREÇERİ SAH. VE TİC. A.Ş. İçerenköy Mah. Hal Yolu Cad. Çayır Yolu Sk. No:13 Sayar İş Hamı Kat:7 PRA752 Ataşehir/İSTANBU Tel:[phone] Faz:0 (216) 466 15 4 Kotyaratlı Vero Dairec:703 003 9546

Model:

Bandrol ve Seri No:......

Teslim Tarihi Yeri: ......

Fatura Tarihi No: ....

Satici Firma Ünvanı: ......

Adres:

Tel - Fax: ....

Satici Firma (Kaşe ve İmza):......

Bu belge, T.C. Gümrük ve Ticaret Bakanlığı'nın 29029 no'lu ve 13/06/2014 izin tarihli belgesine göre düzenlenmiştir.

Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaşeleyecektir.

Bu garanti belgesi ile kesilen fatura garanti süresi boyunca garanti belgesi ile muhafaza edilmesi önerilir.

SAFETY INSTRUCTIONS

Fırınınızı yerleştirirken, aşağıdaki prosedürü uygulayınız.

1- Fırını kullanacağını yere yereştirerek yükseklik ve düzlemsellik ayarlarını yapınız.
2- Şekilde görülen H ve Y ölçüsünü belirleyerek fırının sabitleneceği duvarı işaretleyiniz. (Şekil A)
3- Duvar montaj aparatını (servis poşeti içinde) bir adet dübel ve vida (temin ediniz) yardımıyla duvara sabitleyiniz. (Şekil B)
4- Fırını arakaya doğru iterek, aparatın fırın arka duvarındaki slot yuvasına yerleşmesini sağlayınız. (Şekil C)
Aparat, kanalına 20 mm girdiğinde fonksiyonunu yerine getirir.

GB

Üretici, bu broşürde dahil edilen baskı ya da transkript hatalarından doğan uygunsuzluklardan sorumlu değildir. Güvenlik ya da işlev ile ilgili olan karakteristikler saklı kalmak kaydıyla tüketim etkileri dahil olmak üzere gerekli olması durumunda üründe değişiklik yapma hakkı saklı tutmaktayız.

GB
