KULLANIM KILAVUZU 3.012287 Immergas
Tanımı ve Kullanımı: İMMERGAS Analog Oda termostatı, bulunduğu odanın sıcaklığını ayarladığınız değerde sabit tutacak şekilde kombinizi çalıştıran bir sıcaklık kontrol cihazıdır.
Bu termostat, evler, oteller, okullar, bürolar, işyerleri ve benzeri yerlerde ısıtma sistemini otomatik olarak kontrol etmek için tasarlanmıştır. Aynı zamanda ısıtma ve klima pek çok endüstriyel ve sivil uygulamalar için idealdir.
Cihazınızı doğru ve tam bir şekilde kullanmak istiyorsanız aşağıdaki bilgileri dikkatlice okuyunuz. Servis ihtiyacınız durumda her zaman eğitimli ve orijinal yedek parça kullanan İmmergas Yetkili Servise haber veriniz. (0216) 444 88 22
MONTAJ YERİ:
Termostatın mümkün olduğu kadar bütün ısıtma alanın ortalama sıcaklığını yansıtan bir yere konumlandırılması tavsiye edilir.
Kapı, pencere, ısı kaynaklarına yakın yerlere ve havalandırmanın çok az olduğu yerlere monte etmekten kaçının.
İmmergas analog oda termostatını kontrol edeceği odada tabandan 150 cm yüksekfe ve odanın hava akımı olan bir noktasına monte ediniz. Monte edildiği odadaki radyatörde termostatik radyatör vanası olmamalıdır.

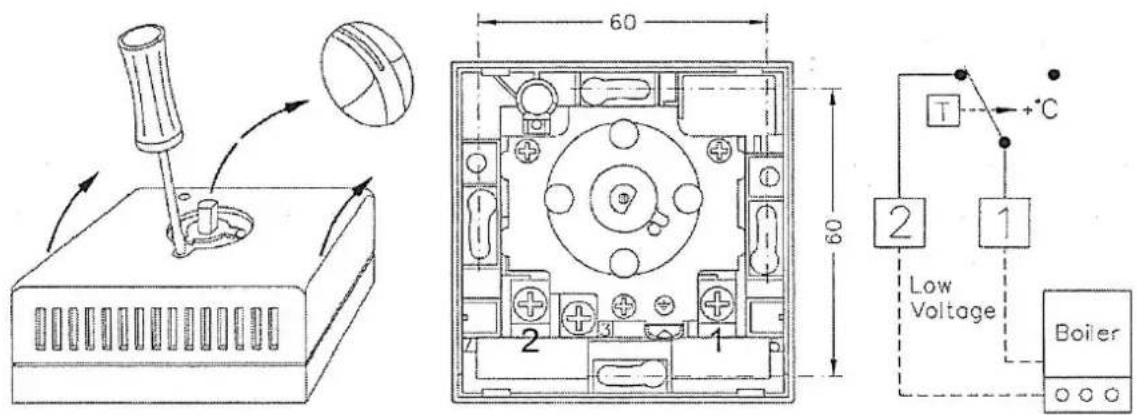

MONTAJ:
1) Termostat ankastre bir elektrik panosuna veya doğrudan duvara monte edilebilir; (merkezler arası mesafe 60 mm),
2) Düğmeyi sökün ve çizimde gösterildiği gibi vidayı çıkardıktan sonra kapağı sökerek çıkarın;
3) a) duvara sıkıca sabitleyin,
b) toprak sembolü ile işaretlenmiş klemensi kullanarak termostatın toprak bağlantısını yapın,
c) kapağın içindeki bağlantı şemasını izleyin; esnek kabloları vidalı klemenslere bağlayın,
d) kapağı, vidaları ve düğmeyi yeniden takın.
Bağlantı: Termostatın arkasındaki uçları ince bir kablo ile kombinin kontrol sistemindeki uygun yerlere bağlayınız.
Not: İmmergas yetkili servislerince bağlanmalıdır.
Kullanma: Termostatın tamburunu istediğiniz sıcaklığa getiriniz.
Uyarı: Termostat 200 mA'den daha düşük akımla kullanılmamalıdır.
TEKNİK ÖZELLİKLER
Elektrik beslemesi olmayan tek kutuplu termostat.
Ayar aralığı : +5 / +30 °C,
Sıcaklık farkı: ΔT≤ 1 K.
Sıcaklık değişimi: 1K / 15 dak..
Duyarga elemanı: Gaz genlesmeli körük ciğer
Gümüs kontaklar 1000/1000
Kesme veya anahtar kontaklar.
Nominal titresim voltu: 4kV
Kontakların kapasitesi: 10(1.5)A 250V \~
Darbeye karsı koruma sınıfı:l
Koruma derecesi: IP20
Aksivon tipi :1B
Cihazın kirlilik derecesi kirlilik 2 derecesinde
Bakım ve kullanım ömrü: İmmergas oda termostatı suyla veya aşırı nemle temas etmemelidir. Dıştan bir hasar meydana gelmedikçe oda termostatınız herhangi bir bakım gerektirmez. Kullanım ömrü 10 yıldır.
TERMOSTATTA BİR HASAR OLMASI HALİNDE EC 220/96 EC gereğince İMHA EDİLME TALİMATI:
Termostat sınıflandırılmamış evsel atık olarak atılmamalıdır.
Uygun atık toplama merkezine götürülmeli veya tercihen yenisi alınacaksa eskisi satın alınan bayie verilmelidir.
Cihazın uygun şekilde atılması çevrenin korunmasına, insan sağlığına ve doğal kaynaklarımızın korunmasına katkı sağlayacaktır.
Aşağıdaki çöp tenekesine atmayınız sembolü cihazın ayrı olarak imha edilmesi gerektiğini gösterir.
İTHALATÇI FİRMA :
Genel Müdürlüğü:
İMMERGAS Isıtma Sistemleri Tic. A.Ş.
Adres: Adil Mah. Enes Sokak No: 6
34935 Sultanbeyli – İstanbul
Telefon: (0216) 444 88 22
Pbx
