KULLANIM KILAVUZU Tybox 710 Immergas

Günlük / Haftalık Programlanabilen Ortam Termostadi

KULLANIM KILAVUZU

www.immergas.com.tr 444 88 22

[e-mail]

CE

IMMERGAS bu cihazın, temel gereksinimlere ve R&TTE Direktifi 1999/5/CE ile diğer ilgili hükümlerine uygun olduğunu beyan eder

Standartlar ve ekipmanlarda, bu belgedeki yazı ve resimlerde verilen özellikler yetkili servisimiz onaylamadığı sürece bağlayıcı değildir...

İTHALATÇI FİRMA:

Genel Müdürlüğü : İMMERGAS ISITMA SİSTEMLERİ TİC. A.Ş.

Adres: Adil Mah. Enes Sokak No; 6 34935

Sultanbeyli - İstanbul

Telefon: [phone] Pbx

ISO 9001 Onaylı Şirket

UYARI! 1. Tanıtım 2. Otomatik Mod

• Montaj öncesinde bu kılavuzu dikkatlice okuyun.
• Kendiniz tamir etmeyin ve yetkili İmmergas servisini çağırın;

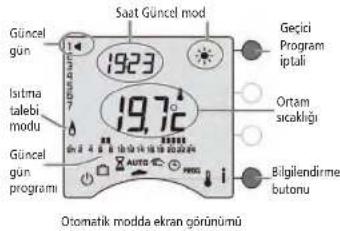

Bu termostat ısıtma sisteminizi Konfor veya Ekonomik modda programlamanızı sağlayacaktır.

Düğmeyi AUTO konumuna çevirin.

Termostatınız programa göre çalışacaktır.

NOT: Kurulum sırasında konfigürasyon ayarına göre cihaz ekranında sürekli olarak ayar sıcaklığı veya ortam (oda) sıcaklığı görüntülenir. Bu ayarlan değiştirmek için bu kılavuzun ilgili bölümüne, veya yetkili İmmergas servisine müracaat edin.

3. Geçici Program İptali 4. Timer Modu 5

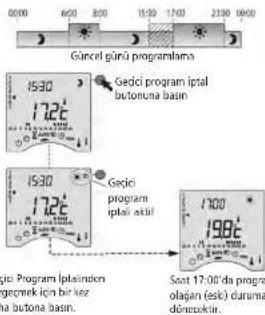

Otomatik modda, Konfor konumundan Ekonomi konumuna (veya tersi) bir sonraki program değişim zamanına kadar geçici olarak değişiklik sağlar.

Örneğin: saat 15:30 ve siz saat 17:00'a kadar Ekonomik moddan Konfor konumuna geçiş yapmak istiyorsunuz

ürekli çalışma (Manuel) modu

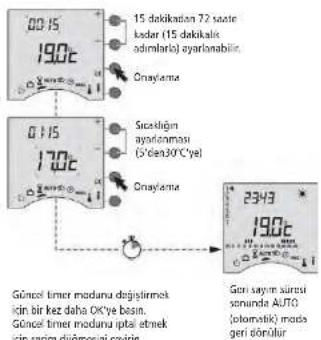

Bu modda, belirleyeceğiniz zaman diliminde hangi sıcaklıkta çalışmasını istediğinizi ayarlamak için kullanılır. Seçici düğmeyi kumsaatine doğru çevirin.

Bu mod seçilen sabit ayar sıcaklığında (programa bağlı olmadan) sürekli çalışmayı sağlar. Seçici kadrani , sembolüne çevirin

Bu moddan çıkmak için seçim olduğmesini çevirin.

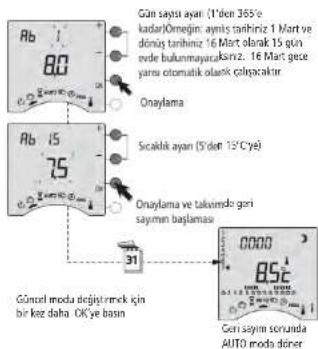

6. Tatil Modu

Bu mod, uzun sure evinizden ayıldiğınızda kullanılır. Evden bir kaç gün aynlacaksaniz Donna Koruması fonksiyonunu kullanabilirsiniz...Seçici düğmeyi sembolüne çevirin

7. Kapalı Mod

Bu mod ıstıma sisteminizi kapatır.. .Seçim düğmesini sembolüne çevirin

8. Ayar sıcaklığının seçimi/ayarı

Seçim düğmesini sembolüne çevirin.

Bu moddan çıkmak için seçim düğmesini çevirin.

Sistem konfigürasyonuna bağlı olarak (menü1-08), ayar sıcaklığı için * "conf" görüntülenebilir. Bu ayar sıcaklığı değiştirilemez.

Bu durumda, Konfor ayar noktası sıcaklığı sizin isı yayıcı (konvektör, panel radyatör, termostatik kontrollü vana, vb) üzerinden ayarlanabilir).

9. Saat ayari

Seğim düğmesini ⓣ sembolüne çevirin. Gün semballeri yanıp söner.

Günü değiştirmek için + veya -yi kullanın daha sonra OK'ye basın ve bir sonraki ayara geçmek için onaylayıp devam edin.

Saat ve dakikayı ayarlamak için işlemleri tekrarlayın. "Saat ayarı" menusünden çıkmak için seçim düğmesini çevirin.

NOT:Unite günlük bir program için yapılandırılmışa, gün ayan sunulmaz.

10. Program

Seçim düğmesini PROG sembolüne çevirin. Hazır program olarak Konfor ayar periyodu 6:00'dan 23:00'e kadardır

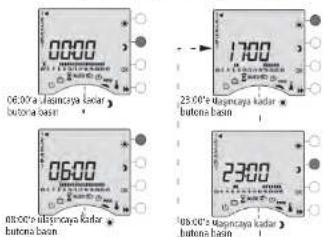

1. Kendi programınızı oluşturun Programlamaya 1inci günün gece yarısından başlayın.

Farklı Ekonomi ve Konfor periyodları oluşturmak için veya butonlarına basın

1. Onaylama ve program kopyalama OK butonana 3 saniye beserek oluşturduğunuz programı onaylayın ve bunu sonraki güne kopyalayın VEYA

2. Programı onaylama Onaylamak için OK butonuna basın ve sırosıyla sonraki gửiere geçin.

Şekil: 6:00'dan8:00'eve17:00'den 23:00'e kadar Konfor programı

Programinizi kontrol edin ➤ butonuna ard arda basarak oluşturduğunuz Konfor ve Ekonomi periyodlarının doğruluğunu kontrol edin

Bir sonraki günü kontrol etmek için OK'ye basın

Programlama modundan çıkış

Bu moddan çıkmak için seçim düğmesini bir diğer moda çevirin.

NOT: Kurulum sırasında yapılan programlamaya bağlı olarak, halbalık ya da günlük konfigürasyon elabilir. Keza, bu programlama bir saatik, 30 dakikalık, ya da 15 dakizak artışlarla yapılabilir. Bu ayarlan değiştirmek için, bu kılavuzan kurulum talimatları balümüne bakın veya müşteri bizmetleri departmannı veya yetkili İmergas servisine başvurun

11. Bilgilendirme Butonu

Evin otomasyon özelliklerinin (dis hava sıcaklığı, tüketim göstergesi., vb) görüntülenmesi RADIO TYBOX'da (bakınız ev otomasyonu özellikleri bölümü) "aktivasyon" özelliklerini gerektirir

AUTO veya modlanında i butonuna ardı ardına basarak aşağıdaki bilgileri bulabilirsiniz: • ortam sıcaklığı veya ayar sıcaklığı (kurulum sırasındaki konfigürasyona bağlı)

Eğer termostatınız ortam sıcaklığını gösteriyorsa

•dis hava sıcaklığı
Bir Dis Hava Sıcaklık Sensörü ile

• tesisatinizin toplam tüketimi Eger tesisatımızda opsiyonel olarak sabılan RADIOTYWATT'a sahipsoniz.

5 saniye kadar init. butonuna basaraktum ocumleri resetleyin (sınlayın).

13. Ev otomasyon özellikleri (TYXIA verici ile)

Bir TYXIA verici ile

- ▲ butonuna bir kez basıldığında ısıtma sistemi bir dahaki program değişimine kadar Konfor konumunda kalır.

- butonuna bir kez basıldığında ısıtma sistemi bir dahaki program değişimine kadar Ekonomi konumunda kalır.

Örnek: Bir uzaktan kumanda ile birlikte çalışma

Komut iptal edilebilir:

-TYXIA verici üzerinde ▶ basarak, -RADIOTYBOX üzerinde, geçici program iptali butonuna basarak veya seçim düğmesini çevirerek.

Bir TYXAL alarm kontrol cihazı ile

Eğer bir TYXAL alarm kontrol cihazı ile birlikte çalışıyorsa. Alarmı aktive ettiğinizde ısıtma otomatik olarak bir dahaki program değişimine kadar Ekonomi konumunda kalır.

Bu özellik RADIOTYBOX üzerinde, geçici program iptali butonuna basarak veya seçim düğmesini çevirerek iptal edilebilir..

15. Pillerin Yerleştirilmesi

Pil seviye sembolù

Pil seviye sembolu göründüğünde, 1 ay içerisinde pilleri değiştirmelisiniz (iki adet1.5V alkaline pil, LR03orAAA).

Aşağıdaki uyan ve önlemlere mutlaka uyulmalıdır : - Pilleri cihaza yerleştirirken +/- kutupların doğru olduğundan emin olun.

- Kullanılmış pilleri çöpe atmayın (çevreye saygı gereği yetkili toplama alanlarına bırakın).

- Pilleri sarj etmeyin.

- Zaman saatinin sıfırlanmadan pilleri değiştirmek istiyorsanız yaklaşık olarak 30 saniyeniz var (bu olursa, tarih ve saat sıfırlanır)

Pil Seviyesi Sembolu

Pil sevye sembelü göründüğünde, 1 ay içeinsinde pilleri doğiştirmelisiniz liki adet1.5Valkalinepil,

① Temostat desteginde

③ Termastat tahara törinde yerleştirme.

4) Termostat kiltleyin

Aşağıdaki uyarı ve önlemlere mutlaka uyulmalıdır: Pilleri cihaza yerleştirken 1/ kutupların doğru olduğundan emin plun.

-Kullanılmış pilleri cope atmayın (cevreye saygı gereği yetkili toplama alanlarına bırakın).

- Zaman saatinin sıfırlanmadan pilleri değiştirmek istyorsanız yaklaşık olarak 30 saniyeniz var (bu olursa, tarih ve saat sıfırlanır) LR03orAAA).

GARANTI İLE İLGILI OLARAK TÜKETİCILERİN DIKKAT ETMESİ GEREKEN HUSUSLAR

RUMERSAS markat Eunen, çn varen bir gelemlı namu lalarin nomraki dragda bullarımaından doğacak anzaların tighteri normi kapamızığı gizi, aşagdaio dinumlarda da gelemlı regiada.

6) Maları ortarında bilumenet per alan basıdaş ayıl kalı meleran Sonun beşleran azatları basıdaş durinlar. 7) Garanti Belgat ile ligi olanak gliklilik sonler için Gümmik ve Ticaret Bakarığı Tükerdan Konuması ve Fiyas Gürstenı Gezeli Modanlığıncı beşpumbİR.

INVERGAS YETKILI SERV SLEKI ÇAŞTI MELHOLD 041.08.22

12. Ev otomasyon özellikleri (RF 640 ve RF 650 alıcılar)

RF 640 ve RF 650 alichlar, 8 ev otomasyon ürüne kadar (kapıçam manyetik kontağı, alarm kontori merkezi, uzaktan kumandelari, vb.) RADIOTYBOX ile çalışmaya izin veriir. Düger ürünlerle birlikte kalıyabilmesi için RADIO TYBOX montaj kılavuzuna bakınız. RADIOTYBOX Aktivasyonu Alişı (RF640veyaRF650)anında bir ev otomasyon üründenden gelen (örmeğin açık bir pencerei bilgileri anında alar. Bu bilginin RADIOTYBOX üzerinde görüntülenmesi için RADIO/TYBOX'da bir butonla "aktive" edimelidir.. Yüklerme bir kaç sanye sürebilir.

Bir kapı/pencere manyetik kontağı

Eğer bir kapıpencere manyetik kontağı ile entegre edilirse, ısıtma sviçleri (eger kapıpencere açılmışsa) Donma Koruması konumunda çalışır.

Örnek: Bir kaçıpencere kontağı ile birlikte çalışma

Aqk percere

RADIETYBOX in aktivasyonu

14. Ev otomasyon özellikleri (TYDOM telefon vericisi ile)

Bir TYDOM telefon vericisi ile

TYDOMtelefon vericisini arayarak, ses üreten cihazın seslerine göre ısıtma sisteminde mevcut duruma karar verebilir veya değişiklik yapabilirsiniz. (TYDOM vericikilavuzuna bakınız.

TYDOM200 uzaktan kumanda ile

Ev içerisindeki etki alanında 🔑 dokunmatik 🔑 düğmesine basarak ısıtma sistemi kapanır Bu kapatma komutu ▶ sembolüne basarak iptal edilir.

Dokunmatik veya butonlarına bir kez basarak istma sisteminizi bir sonraki programa kadar Konfor veya Ekonomik modda çalıştırabilirsiniz.

-TYDOM200 uzaktan kumanda üzerinde dokunmatik butonuna basarak

-RADIOTYBOX üzerinde, geçici program iptali butonuna basarak veya seçim düğmesini çevirerek.

Bu komut iptal edilebilir:

16. Arıza ve Hataların giderilmesi

Bu bölümün amacı, urün kullanımı sırasında karsılşabileceğiniz en yaygın sorunları hızlı bir şekilde çözmenize yardımcı olmaklar. Eğer emin değişeniz ya da sorun devam aderse veya bu listade yer almıyorsa, müşteri hizmetleri bölümüne başvurun.

Cihaz ekranında hiç bir şey görüntülenmiyor. Elektrik veya pil güç beslernesi yok. Elektrik devre hattınizi veya pillerinizi kontrol ediniz

Cihaz saat ayarlama modunda. Pileri değiştirme splemi çok fazla zaman aldı. Saatı ayarlayın. Diğer tüm ayarlar değişmemiştir

Zamani ayarlarken, günü ayarlama seçeneği yok. RADIOTYBOX gunluk programa ayarıdır. Hallalik programlamaya geçmek için, bu kluvuzun kurulum bölümüne begun (menu 1-01) veya montaj yapan servis veya immerges müşteri hizmetleri bölümüne basyunan

Programlama yaparken ekrana ) veya sem-bolleri gelmiyor

Program doğisikliğine izin verilmiyor. Bu kılsvuzun kurulum bölümüne (menu2-01)bakin veya montaj yapan servis veya immergas müşteri hizmetleri bölümüne baseurun.

Görüntülenen sıcaklık ortam (oda) sıcaklığı (termometresi) ile aynı değil)

Bu kizvuzun kurulum bölümüne (monu2-02)bakın veya montaj yapan servis veya İmmergas müşteri hizmetleri bölümüne başvurun

Programlar değişmiyor ve ayar sıcaklıkları sınırlanmış (Konlar:16'den 22°Cyc, Ekonomik:13'den 19°Cyc, Donme Koruması:5'den 11°C'ye kadar).

Bu kilsvuzun kurulum bölümüne (menu2-01)bakın veya montaj yapan servis veya İmmergas müsteri hizmetleri bölümüne başvurun.

Isıtma sisteminiz Donma Koruması modundadır.

Termostatiniz ⚡ PRDG veya konumundadir

Cihaz ekranında :dEF6 görünüyor.

RADIOTYBOX ile RF640 veya RF650 ancıları arasında ilotişimi kopukluğu var

Ekranda □ sembolü görünüyor

Pil güç sevyesi düşük. Pillen değiştirin, ve yuxalanna yerleştınken doğru yönde olduklarını kontrol edin.

Cihaz ekranında yalnızca ortam sıcaklığı ve saat görünüyor.

RADYOTYBOXekran keruyucumodda ancak bütün ısıtma özellikleri çalışyor.

Ekrani "etkiniestirmek" için bir dugmeye basın. Güncelleme birkaç saniye sürebilir.
