KULLANIM KILAVUZU EWM-01 Exper

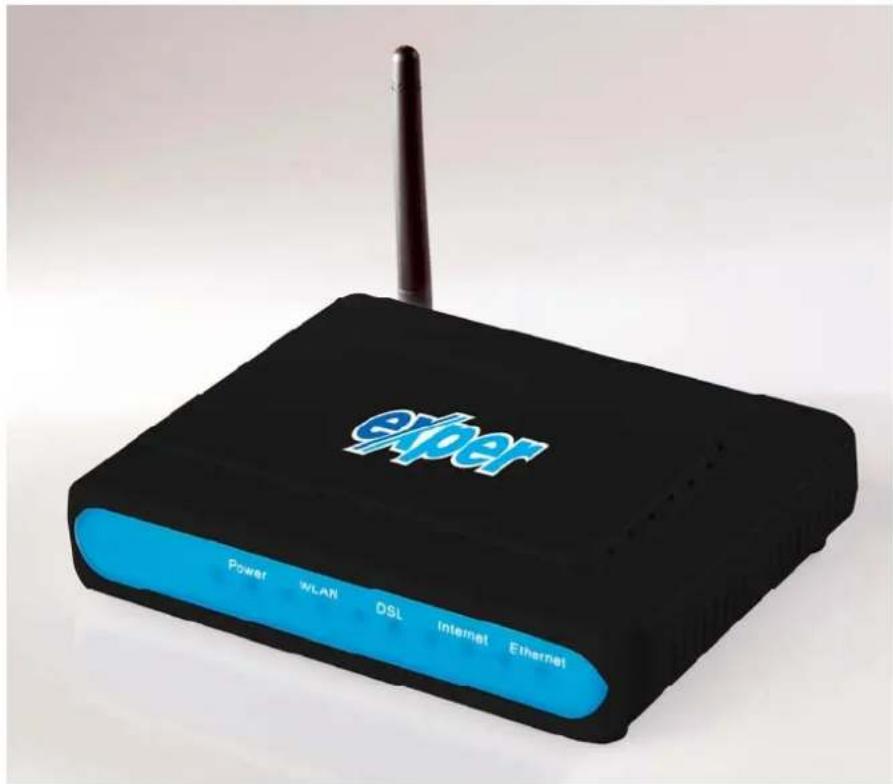

Exper EWM-01 ADSL2+ Tek Portlu Kablosuz Modem Kullanım Kılavuzu

dotateknik

İTHALATÇI FİRMA ADRESİ ve Ürünle İlgili Teknik Destek İçin : DATATEKNİK Bilgisayar Sistemleri Tic. Ve San. A.Ş.

Çobançeşme Mahallesi, Sanayi Caddesi, Gençosman Sokak, No 14, Yenibosna, 34196 Bahçelievler – İSTANBUL

Telefon : [phone] Faks : (212) 503 18 48

Eposta : [e-mail] Çağrı Merkezi : 444 01 40 (tüm illerden)

Web : www.datateknik.com.tr, www.exper.com.tr

Giriş

Exper'i tercih ettiğiniz için teşekkür ederiz. Satın almış olduğunu Exper ADSL2+ Combo Modem, DATATEKNİK Bilgisayar Sistemleri Ticaret ve Sanayi A.Ş. garantisi altındadır. Orijinal kutuyu ve paketlemede kullanılan koruyucu malzemeyi sonraki taşımalar için saklayınız.

Satın aldığınız EXPER EWM-01 ürünü 3 YIL garantilidir.

Bu ürünün Bakanlıkça tespit edilen kullanım ömrü 7 yıldır.

Ürünle ilgili desteğe www.exper.com.tr adresinden erişebilirsiniz.

Bakım, Onarım ve Kullanımda Uyulması Gereken Kurallar

Lütfen tüm talimatları okuyun ve uygulayın.
Bu ürünün uygun olmayan kullanımından veya taşınmasında kaynaklanan veri kayıplarından ve doğrudan veya dolaylı hasarlardan ötürü sorumluluk kabul edilmez. Üründen kaynaklanacak veri kayıpları söz konusu olduğu durumlarda verinin kopyasının alınıp yedeklenmesi de kullanıcıının sorumluluğundadır.
Çalışırken cihazın elektriğini kesmeyiniz ve bağlantılarında standartlara uyunuz.
Almış olduğunuz ürünleri düşürmeyiniz, çarpmayınız, su ile temas ettirmeyiniz; üzerine ağır cisimler yerleştirmeyiniz; transformatörlerden, hoparlörlerden miknatislardan, motorlardan ve televizyonlardan olabildiğince uzak tutunuz; nem, toz, vb. ortamlardan koruyunuz. Fiziksel hasarlı ürünler ile cihazın çalıştığı ortamın tozlu, nemli ve sıcak (Cihazınızın bulunduğu ortam sıcaklığı 40°C'yi geçmemelidir) olması nedeniyle oluşan arızalar GARANTİ DIŞI sayılmaktadır.
Ürünü her zaman yüzeyi temiz ve sağlam yüzeyler üzerinde kullanınız. Üzerine herhangi bir sıvı madde dökmeyiniz, ıslak ve kirli yüzeylerde kullanmayınız.
Ürün üzerindeki etiketleri ve S/N ibareli bar kodu kaybetmeyiniz, yırtmayınız, çıkarmayınız, karalamayınız. Seri Numarası okunmayan ürünler GARANTI DIŞI'dır.
Ürünün içerisinde kullanıcıının yapabileceği hiçbir onarım yoktur. Sadece dış yüzeyi hafif nemli bir bez ile temizlenebilir. Benzin, tiner ve benzeri çözücü maddeler ile silmeyiniz. Kimyasal etkilerle hasar görmüş ürünler GARANTI DIŞI kalacaktır.
Ürünün içindeki yongaların yanması ve işlevini yitirmesi, elektronik devre kartı üzerinde bulunan veri yolları arasında çiziklerin oluşması ve yol kopmaları, açılmaması belirtilen etiketlerin sökülmesi ürünün garantisini sona erdirir.
Voltaj değişimlerinden, elektrik tesisatından veya topraklamadan kaynaklanan arızalar GARANTİ DIŞI kalacaktır.
Yetkili DATATEKNİK Bilgisayar Sistemleri Ticaret ve Sanayi A.Ş. servis elemanlarından başka kişi ya da kurumlarca ürüne yapılacak fiziksel müdahale ürünün garantisini sonlandırır.
Ürünle ilgili bir sorun olduğunda ürünü Garanti Belgesiyle birlikte satın aldığınız bayii aracılığıyla teknik servisimize gönderebilirsiniz

Paket İçeriği:

EWM-01
Splitter
- 2 adet RJ-11 hat kablosu (10cm ve 150cm)
- 1 adet RJ-45 Ethernet kablosu
Güç Adaptörü
- Kurulum cdsi
Kullanma Kılavuzu (Cd içerisinde)
Hızlı Kurulum Kılavuzu
Garanti Belgesi

Minimum Sistem

Gereksinimleri

• Pentium 200 MHz işlemci veya üzeri
• Win 98SE, 2000, XP, Vista işletim sistemi
• Minimum 32 Mb sabit disk alanı
• Cd-rom sürücü
• Ethernet ağ bağdaştırıcı kartı ve/veya usb portu

NOT : Lütfen paket içeriğini kutu üzerinden kontrol ediniz

iÇERİK

Bölüm 1 Genel Özellikler ve Bağlantı Şekli ....3

1.1 Exper EWM-01 Genel Özellikler 3
1.2 Exper EWM-01 Bağlantı Şekli....3
1.3 Exper EWM-01 ile Tanışmak 4

Bölüm 2 Modem Kurulumu....4

2.1 Exper EWM-01 Kurulumu 4
2.2 Aktivite Sayacı 10
2.3 Test Programi 11
2.4 Yazılım Güncelleme Programı 12
2.5 Web Arayüzü 13
2.5.1 Web Arayüzü Ekran Açıklamaları 13

2.5.1.1 Aygıt Bilgisi 15
2.5.1.2 Gelişmiş Kurulum....17
2.5.1.3 Quality of Service....22
2.5.1.4 Yönlendirme....23
2.5.1.5 DNS 25
2.5.1.6 Diyagnostik 26
2.5.1.7 Yönetim....27

2.5.2 Web Arayüzünden Kurulum 30

2.5.2.1 PPPoE Kurulumu 30
2.5.2.2 Port Yönlendirme 34
2.5.2.3 Kablosuz Ağ Ayarları....35
2.5.2.4 MAC Filtreleme 37
2.5.2.5 Uzaktan Erişim....38
2.5.2.6 Modeme Fabrika Ayarlarını Yükleme....39

Bölüm 3 Sorun Giderme....39

3.1 Internet Bağlantısı Yoksa 39
3.1.1 Hat ve Modem Kontrolü 39

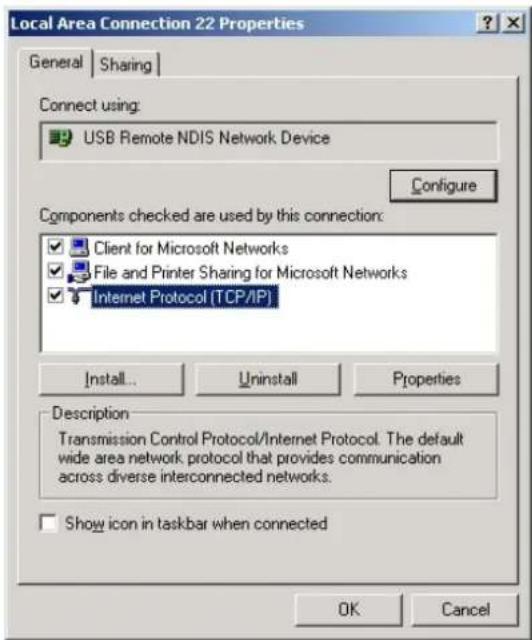

3.1.2 Kurulumu Kontrol Etme 39

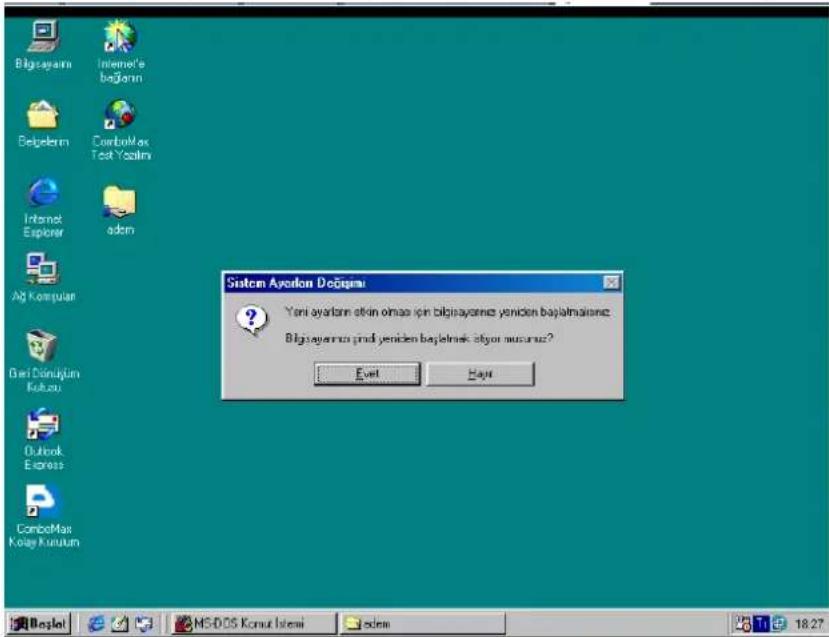

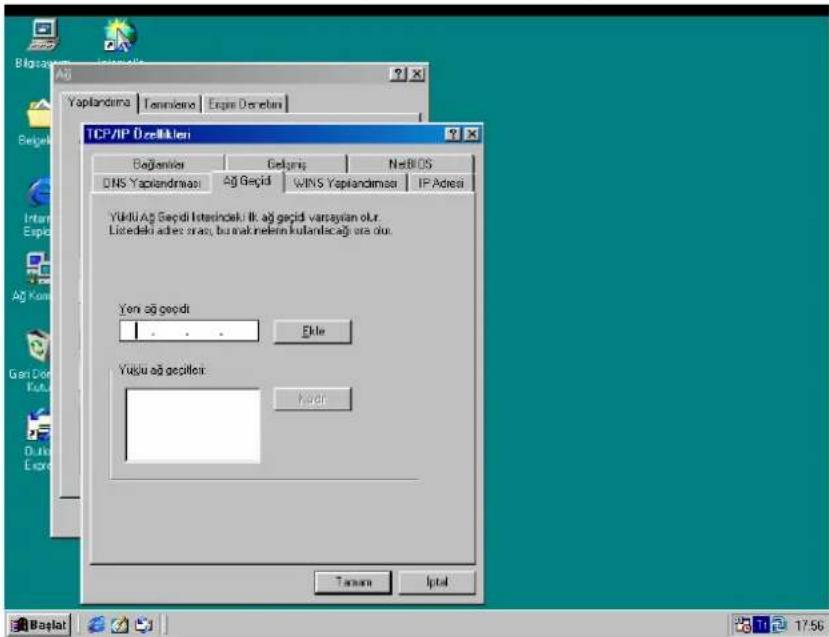

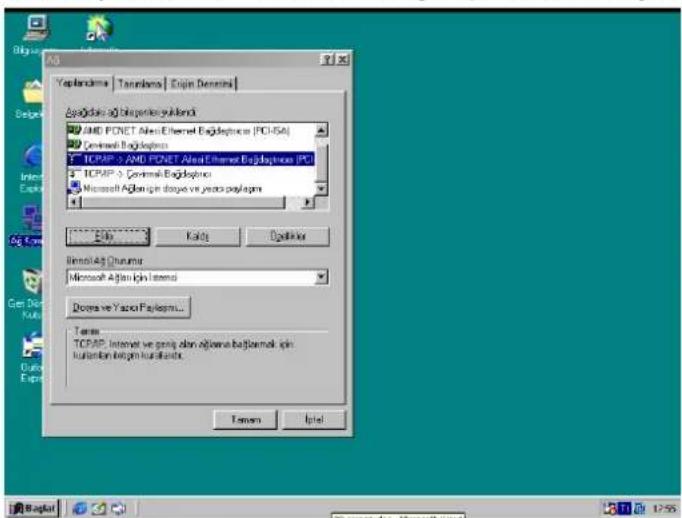

3.2 Win 98 İşletim Sisteminde Bilgisayar IP'sini Otomatiğe Alma .....41

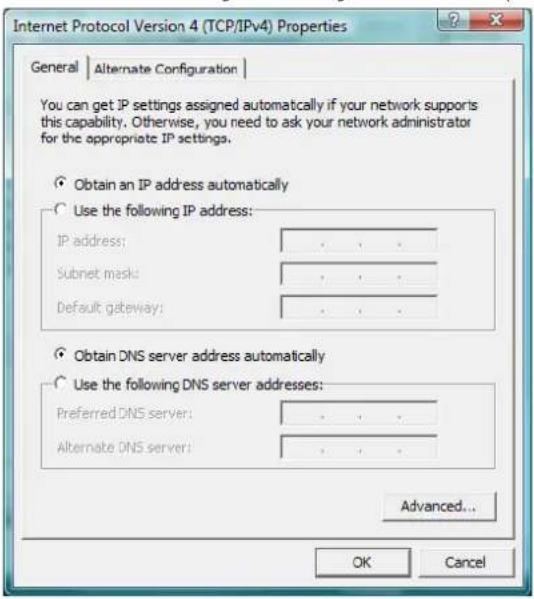

3.3 Vista İşletim Sisteminde Bilgisayar IP'sini Otomatiğe Alma .....44
3.4 Arızalı Ürün Prosedürü......45
3.5 Kolay Kurulum Programini Kaldırma 46

BÖLÜM 1. Genel Özellikler ve Bağlantı Şekli

1.1 Exper EWM-01 Genel Özellikler

Exper EWM-01 genel özellikleri aşağıda anlatılmıştır.

• 802.11b/g uyumlu, Kablosuz 54 Mbps hız, ADSL2+ özelliği ile 24 Mbps Veri Alma / 1 Mbps Veri göndermeye kadar erişim hızları
• Dış mekanlarda 400m, iç mekanlarda 100m kablosuz iletişim, 1 port Ethernet portu ile kablolu iletişim
• Türkçe arayüz ile kolay kurulum ve modem ayarları
• Limitli ADSL kullanıcıları için Download sayacı
• Firewall özelliği ile gelişmiş internet güvenliği
• Türk Telekom altyapısıyla tam uyumlu tasarım
• Tek ADSL hattı kablosuz olarak paylaştırma özelliği
  • 64/128-bit WEP, WPA, WPA2 şifreleme
  • 10 kanal IPSec VPN özelliği
  • 98SE, 2000, XP, Vista işletim sistemleri ile uyumlu

1.2 Exper EWM-01 Bağlantı Şekli

1. ADSL ile telefonu aynı anda kullanmak için:

a. Telefonunuzu splitter'ın PHONE girişine takınız.
b. Kutudan çıkan hat kablosunun bir ucunu splitterin DSL girişine diğer ucunu ise modemin LINE girişine takınız.
c. Evinize/Ofisinize gelen telefon hattını splitter'ın LINE girişine takınız.

1. İnternete ethernet arayüzünden bağlanmak için kutu içerisinde çıkan RJ-45 ethernet kablosunun bir ucunu bilgisayarınızın ethernet kartına diğer ucunu ise modemin ethernet portuna takınız. Exper EWM-01'e sadece bir bilgisayarı kablolu olarak bağlayabilirsiniz. Daha fazla bilgisayarı kablolu olarak bağlamak için, hub yada switch kullanmanız gerekmektedir.
2. Son olarak güç kablosunu bağlayınız ve güç düğmesini açık konuma getiriniz. Lütfen kutu içerisinde çıkan orjinal adaptör dışında bir güç kaynağı kullanmayınız. Kullandığınız taktirde ürününüz garanti dışı kalacaktır.

1.3 Exper EWM-01 ile Tanışmak

Arayüz ve Göstergeler:

Madde	İsim	Durum Açıklaması
Ledler	Power	Sabit kırmızı, güç bağlantısı düzgün çalışıyor.
	WLAN	Modeme kablosuz olarak bağlanıldığını gösterir.
	Internet	Yeşil yanıp sönüyorsa, modem veri alış-verişi yapmaktadır.
	Ethernet	Yeşil, bilgisayar ile bağlantısı olduğunu gösterir.
	DSL	Sarı, DSL hattın durumunu gösterir. Yanmıyorsa, sinyal yoktur. Sabit yanıyorsa DSL sinyali vardır.
Arayüz	LINE	Splitter'ın MODEM çıkışından bu porta bağlantı sağlanır.
	ETHERNET	Bilgisayarın Ethernet kartından bu porta bağlantı sağlanır.
	POWER	Güç adaptörü bağlanır.
	RESET	Modemi fabrika ayarlarına çekmek için kullanılır.
	ANAHTAR Modemi açma/kapatma düğmesidir.

Ön Panel LED Göstergeleri

	Sabit yanıyor	Yanıp-sönerken	Hızlı yanıp sönerken	Kapalı
Power	Güç açık	/	/	Güç Kapalı
DSL	Modem aktifbağlantıda. ADSLsinyali modeminizeulaşıyor	Modem bağlantıkuruyor	/	Bağlantı kurulamadı.ADSL sinyalimodeminize ulaşmıyor.
Internet	WAN bağlantısı var	/	Veri alış-verişiyapılıyor	WAN bağlantısıkurulmadı
Ethernet	Ethernet kablosu bağlı	Veri transferiyapılıyor	/	Ethernet kablosu bağlıdeğil
WLAN	Kablosuz bağlantı var	Kablosuz olarak veritransferi yapıyor	Kablosuz olarakveri transferiyapılıyor	Kablosuz bağlantı yok

BÖLÜM 2. Modem Kurulumu

2.1 Exper EWM-01 Kurulumu

Exper EWM-01'e kablosuz olarak bağlanmak için öncelikle, bilgisayarınızı modeme ethernet portundan bağlayıp modem ayarlarını yapınız. Daha sonra ethernet bağlantısını çıkartıp kablosuz olarak bağlanabilirsiniz. Modeme kablosuz bağlanabilmek için bilgisayarınıza takılı bir kablosuz istemci olmalıdır. Eğer taşınabilir bir bilgisayar kullanıyorsanız ve bilgisayarınız Intel Centrino işlemciye sahip ise ek bir kablosuz istemci almanıza gerek yoktur. Taşınabilir bilgisayarınızın kablosuz ayarlarını etkinleştirerek modeme bağlanabilirsiniz.

Uyarı: Modeminizi kurulum cd'sini kullanmadan kurduğunuz taktirde, mutlaka kablosuz ağınıza şifre veriniz. Aksi taktide istenmeyen kullanıcılar kablosuz olarak modeminize erişebilir ve ayarlarınızu değiştirerek modeminizi kullanılamaz hale getirebilirler.

Kolay kurulum programı sesli anlatımlar içermektedir. Bu yüzden lütfen hoparlörünüzün sesini açınız.

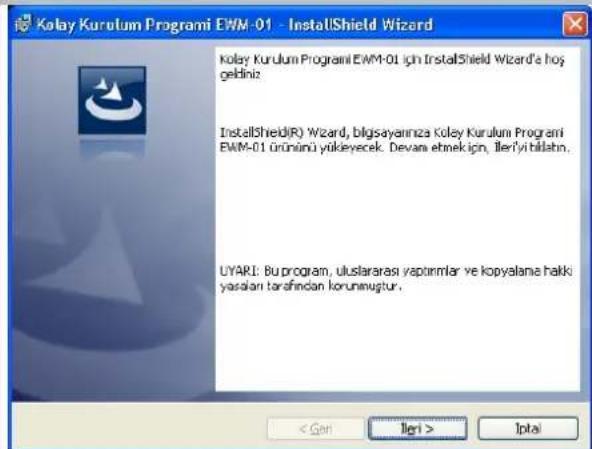

1. Modem kutusundan çıkan kurulum cd'sini, bilgisayarınızın cd sürücüsüne takınız. Karşınıza otomatik olarak hoşgeldiniz ekranı gelecektir. Pencerenin otomatik olarak gelmemesi durumunda cd içeriğine girip "Kolay_kurulum_programi.exe" dosyasını çalıştırmanız gerekmektedir.

2. Karşınıza gelen ekranda ileri butonuna tıklayınız.

3. Gelen ekranda Yükle butonuna tıklayınız.

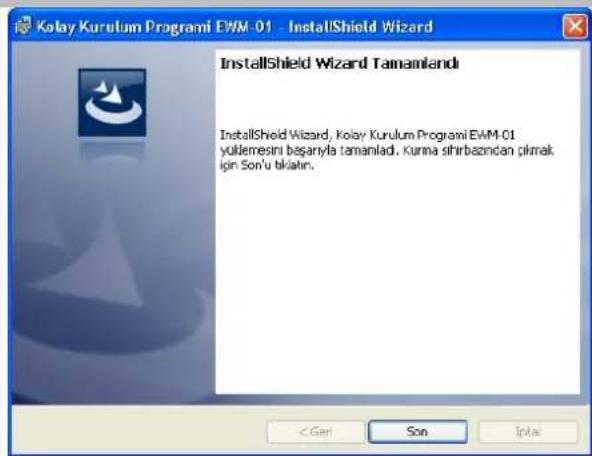

1. Programı kapatmak için gelen ekranda Son butonuna tıklayınız.

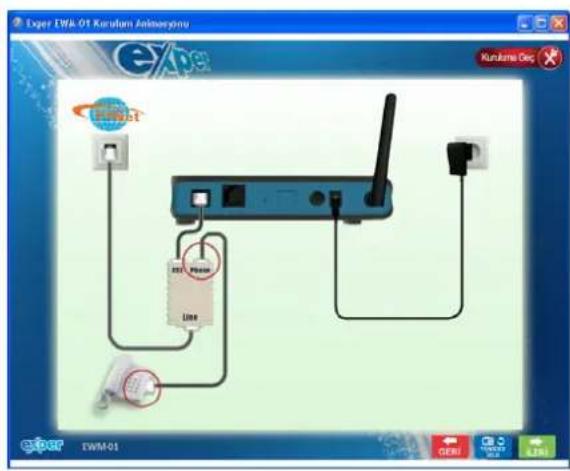

1. Sesli ve görüntü interaktif kuruluma başlamak için, İleri butonuna tıklayınız.

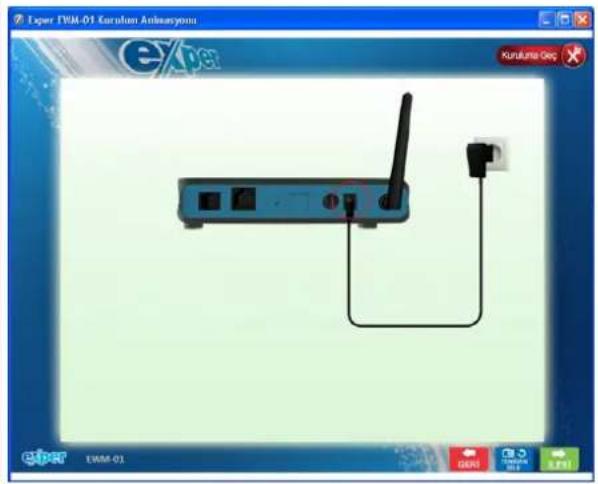

Adaptörün bir ucunu modeme, diğer ucunu ise elektriğe takınız ve İleri butonuna tıklayınız.. Fiziksel kurulum adımlarını adım adım dinlemek istemediğiniz taktirde sağ üst köşedeki Kuruluma Geç Kuruluma Geç butonuna tıklayarak modem ayarlarını yapabileceğiniz ekrana (8. Maddede görülen ekran) geçiş yapabilirsiniz.

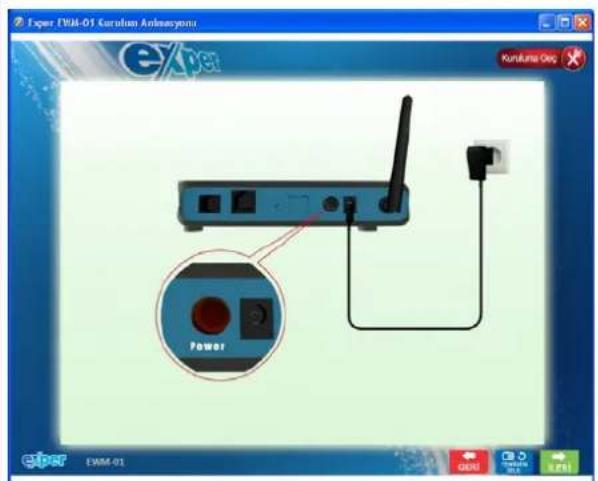

1. Modemi Açma/Kapama düğmesinden açık konuma getiriniz ve ileri butonuna tıklayınız.

1. Telefon hattınızı splitter üzerinde bulunan Line girişine takınız ve ileri butonuna tıklayınız.

1. Kutu içinden çıkan uzun RJ-11 hat kablosunun bir ucunu modem'in LINE girişine, diğer ucunu splitter'ın DSL girişine takınız ve İleri butonuna tıklayınız.

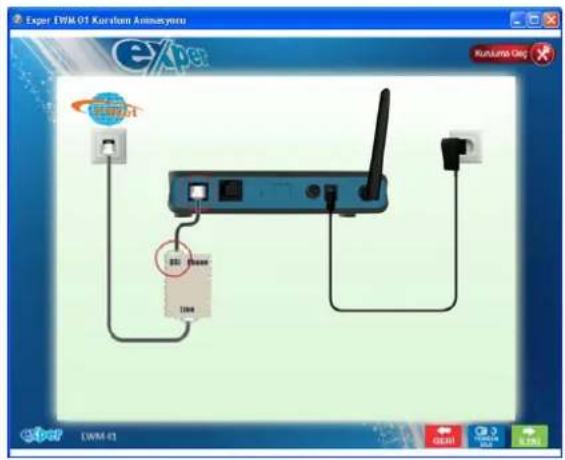

1. Kutu içerisinde çıkan kısa RJ-11 hat kablosunun bir ucunu splitter'ın Phone girişine, diğer ucunu kullandığınız telefon cihazına takınız ve ileri butonuna tıklayınız.

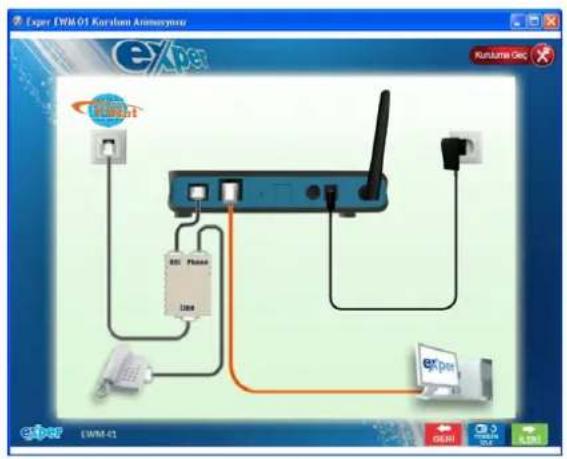

1. Kutu içerisinde çıkan sarı ethernet kablosunun bir ucunu modemin ethernet portuna, diğer ucunu ise bilgisayarın ethernet kartına takınız ve İleri butonuna tıklayınız.

1. Kurulum sonunda bağlantınız sağlandığı zaman, modem ışıkları ekrandaki gibi yanmalıdır. Devam etmek için İleri butonuna tıklayınız.

1. Modemi fabrika ayarlarına döndürmek için, şekilde görünen düğmeye ince uçlu bir cisim ile sadece Power ledi yanık kalan kadar 5 ile 10 saniye arasında basılı tutunuz. Modem fabrika ayarlarına döndükten sonra kuruluma devam etmek için İleri butonuna tıklayınız.

1. Kolay kurulum programı, modemi bulduğu taktirde otomatik olarak ADSL ayarlarının yapılacağı ekranı geçecektir. Modem bulunamaz ise aşağıdaki ekran gelecektir. Fiziksel bağlantıları kontrol ettikten sonra Tekrar Dene butonuna tıklayarak devam ediniz.

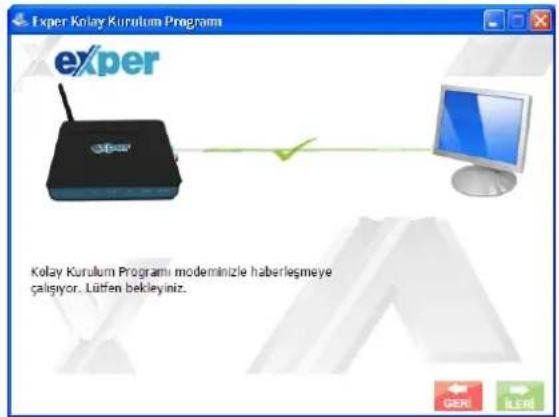

1. Kolay kurulum programı, modemi bulduğu taktirde karşınıza aşağıdaki ekran gelecektir. TTNet tarafından ADSL bağlantısı için verilen kullanıcı adı, şifrenizi ve tercih ettiğiniz bağlantı türünü seçiniz, TTNet için varsayılan bağlantı türü PPPoE'dir. Ayarları yaptıktan sonra, İleri butonuna tıklayarak devam ediniz.

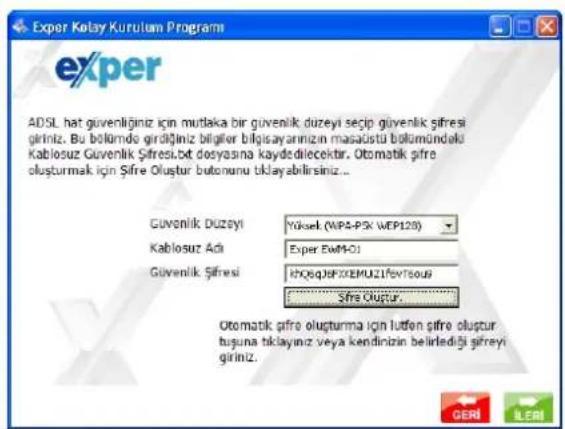

1. Kablosuz ağınıza şifre vermek için bir güvenlik düzeyi, kablosuz ağ adı ve güvenlik şifresi seçiniz. Güvenlik şifresini, kolay kurulum programının oluşturmasını isterseniz Şifre Oluştur butonuna tıklayabilirsiniz. Oluşturluğunuz şifre otomatik olarak bilgisayarınızın masa üstünüze Kablosuz Güvenlik Şifresi adı altında bir dosyayı masaüstüne kayıt edilmektedir. Değişiklikleri yaptıktan sonra İleri butonuna tıklayınız.

Kablosuz Guvenlik Sifresi

Kablosuz ağınıza şifre vermediğiniz taktirde, modeminiz kablosuz olarak internete çıkamayacaktır.

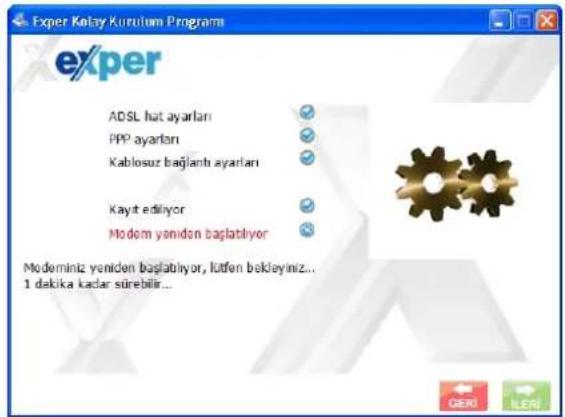

1. Yaptığınız ayarlar modeme kayıt edilirken lütfen bekleyiniz.

1. Yaptığınız ayarlar modeminize kayıt edildikten sonra, karşınıza otomatik olarak test ekranı gelecektir. Yaptığınız tüm ayarlar doğru ise, tüm testlerin sonucu aşağıdaki gibi başarılı olacaktır. Son butonuna tıklayarak kurulumu bitiriniz.

Kurulum sona erdiginde otomatik olarak TTNet web sayfası açılacaktır. Masa üstünde Kolay Kurulum Programına ve Test programına ait iki ikon oluşturulmuştur. Bu programları çalıştırmak için bu ikonları kullanınız.

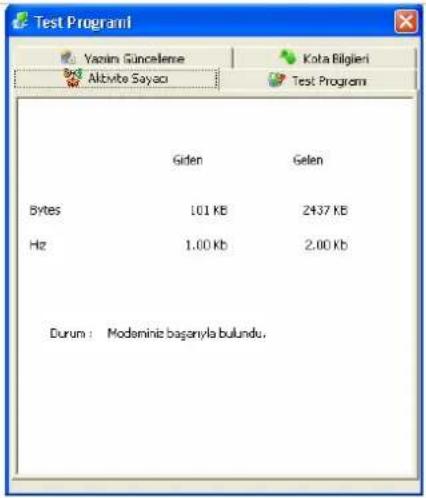

2.2 Aktivite Sayacı

Aktivite sayacı, özellikle limitli ADSL kullanıcılarının limit değerlerini hesaplamalarına yardımcı olmak için geliştirilmiştir. Program aynı zamanda anlık download ve upload değerlerinizi gösterir.

exper

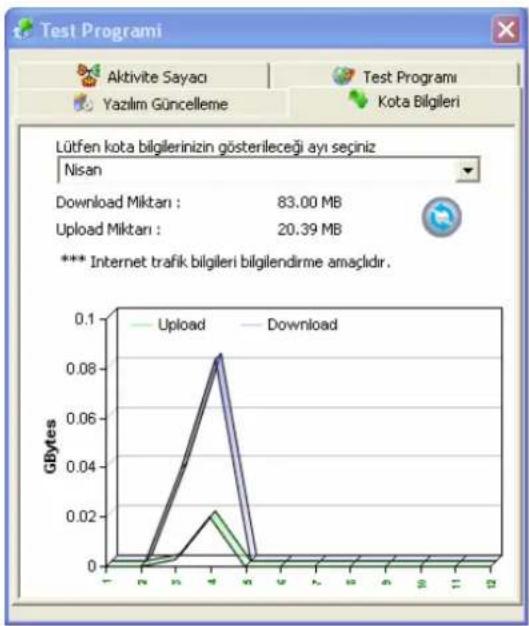

Aylık toplam değerleri görmek için Kota Bilgisi bölümüne tıklayınız. Bu değerler yaklaşık değerlerdir. En doğru değerleri görmek için aşağıdaki web sitesini ziyaret ediniz. Yenile butonuna tıklayarak bilgisayarınız ile indirdiğiniz dosya miktarını görebilirsiniz.

http://adslkota.ttnet.net.tr

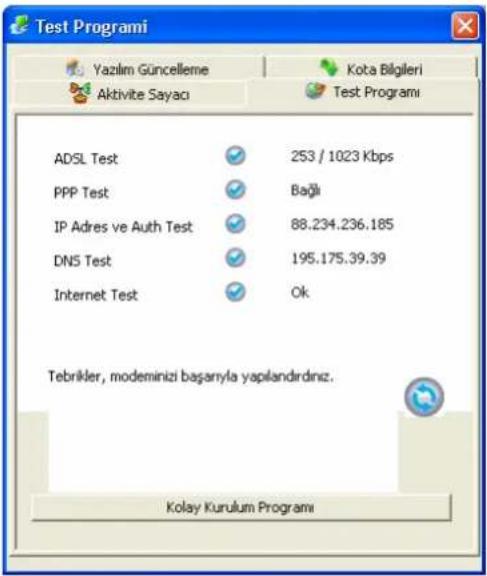

2.3 Test Programi

Programı çalıştırmak için, sağ alt köşedeki ilgili ikona çift tıklatınız.

Testi başlatmak için ikonuna tıklayınız.

exper

2.4 Yazılım Güncelleme Programı

Modeminiz için yeni sürün yazılım olup olmadığını kontrol etmek için ikonuna tıklayınız.

Modeminiz için yeni sürüm yazılım olduğu zaman karşınıza aşağıdaki pencere gelecektir. Modeminizin yazılımını güncelleştirmek için Yes butonuna tıklayınız.

Modeminizin zarar görmemesi için, güncelleme işlemi sırasında modemi veya bilgisayara herhangi bir müdahalede bulunmayınız. Gelen ekranda OK butonuna tıklayınız.

Modeminizin yazılımı güncelleştirildiğinde karşınıza aşağıdaki ekran gelecektir. OK butonuna tıklayarak pencereyi kapatınız.

2.5 Web Arayüzü

Exper EWM-01 modemi, kutunun içerisinde çıkan cd ile değil de web arayüzünden kurmak için aşağıdaki adımları takip ediniz, önerilen cd ile kurulumdur. Modeminizi kurulum cd'sini kullanmadan kurduğunuz taktirde, mutlaka kablosuz ağınıza şifre veriniz. Aksi taktide istenmeyen kullanıcılar kablosuz olarak modeminize erişebilir ve ayarlarını zı değiştirerek modeminizi kullanılamaz hale getirebilirler.

Modemi kurmadan önce lütfen bilgisayarınızı modem ile aynı subnet'e alınız. Gerektiği taktirde bilgisayarınızı yeniden başlatınız.

Web tarayıcınızı açınız ve adres kısmına http://192.168.1.1 aşağıdaki URL adresini giriniz.

Gelen ekranda kullanıcı adı ve şifresini yazınız. Fabrika ayarlarında kullanıcı adı "admin", şifresi "ttnet" tir.

2.5.1 Web Arayüzü Ekran Açıklamaları

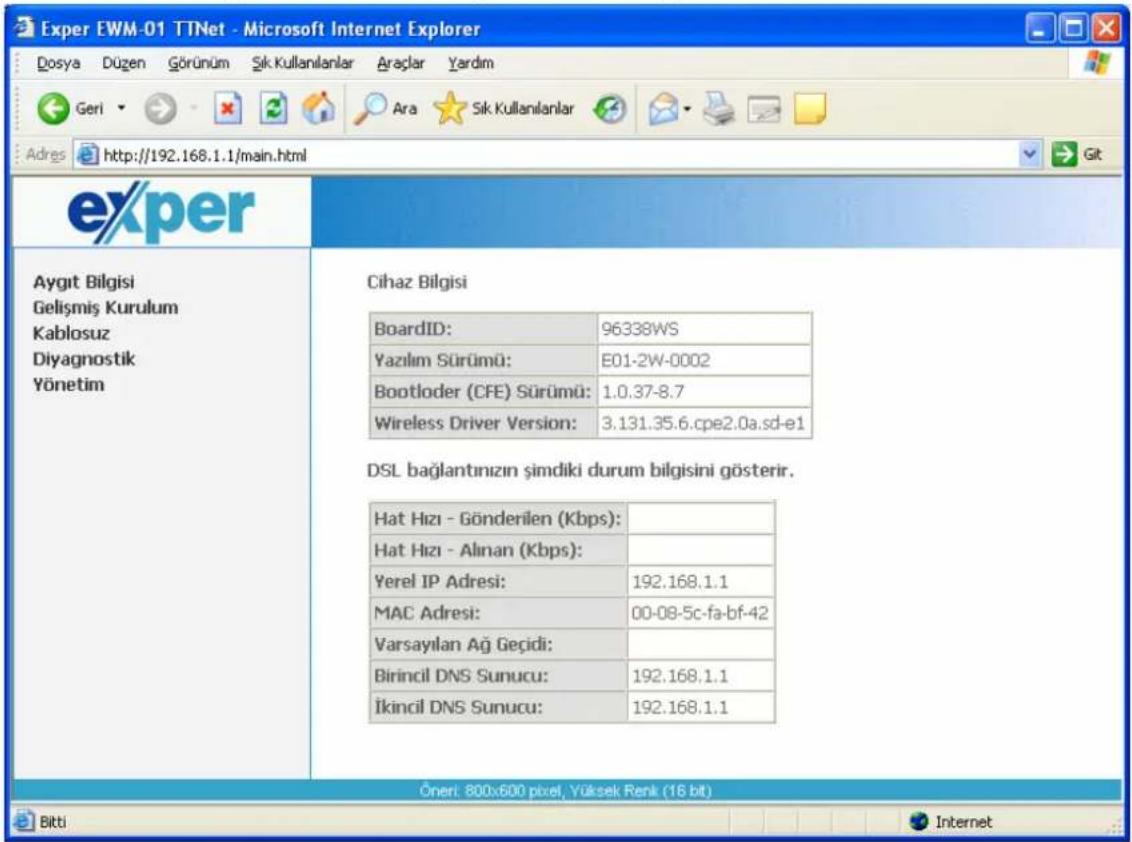

Modem web arayüzüne girdiğinizde karşınıza aşağıdaki ekran gelecektir. Bu ekrandan modeminizin web arayüzü şifresini değiştirebilirsiniz. Değişiklik yapmak istemiyorsanız Değiştirmeden Geçiniz butonuna tıklayınız. Değişiklik yapmak istiyorsanız, yeni parolayı yazdıktan sonra Kaydet/Uygula butonuna tıklayınız.

Bu ekrandan modeme ait bilgileri ve ADSL bağlantı hızınızı görebilirsiniz.

2.5.1.1 Aygıt Bilgisi

Sol taraftaki menüden Aygıt Bilgisi - Özet linkine tıkladığınızda modeme ait bilgileri ve ADSL bağlantı hızınızı görebilirsiniz.

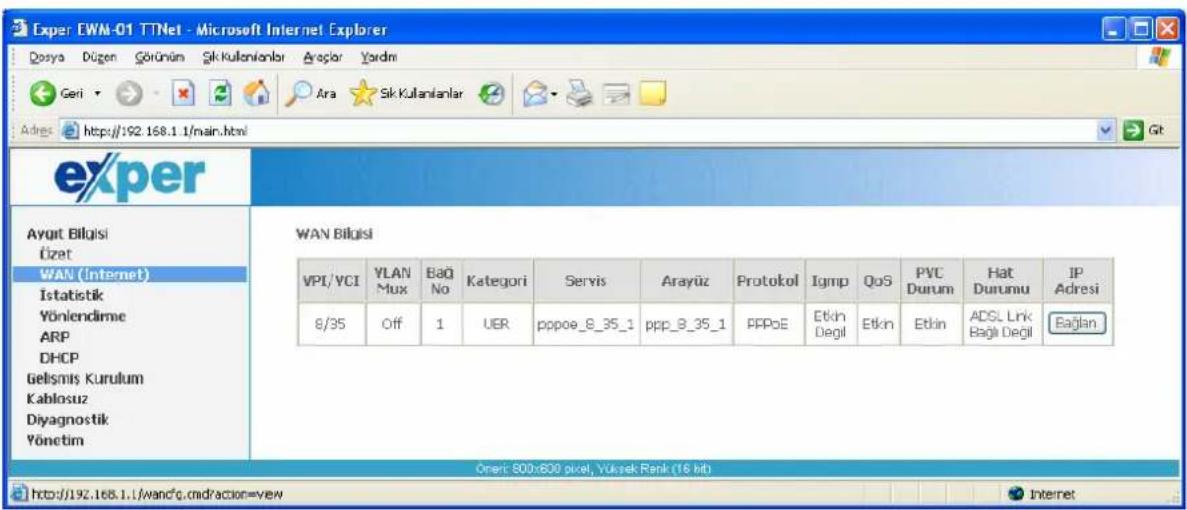

Sol taraftaki menüden Aygıt Bilgisi - WAN(İnternet) linkine tıkladığınızda modeminizin ADSL bağlantısını ve TTNET'ten aldığını IP adresini görebilirsiniz.

Sol taraftaki menüden Aygıt Bilgisi – Yönlendirme linkine tıkladığınızda modeminiz tarafından gönderilen ve alınan paketlerin yönlendirileceği adresleri görebilirsiniz.

Sol taraftaki menüden Aygıt Bilgisi – ARP linkine tıkladığınızda modeminizle yerel ağda bağlantı kuran cihazların MAC ve IP adreslerini görebilirisiniz.

Sol taraftaki menüden Aygıt Bilgisi – DHCP linkine tıkladığınızda modeminiz bağlanan bilgisayarlara veya cihazlara verilen IP adreslerini görebilirsiniz.

2.5.1.2 Gelişmiş Kurulum

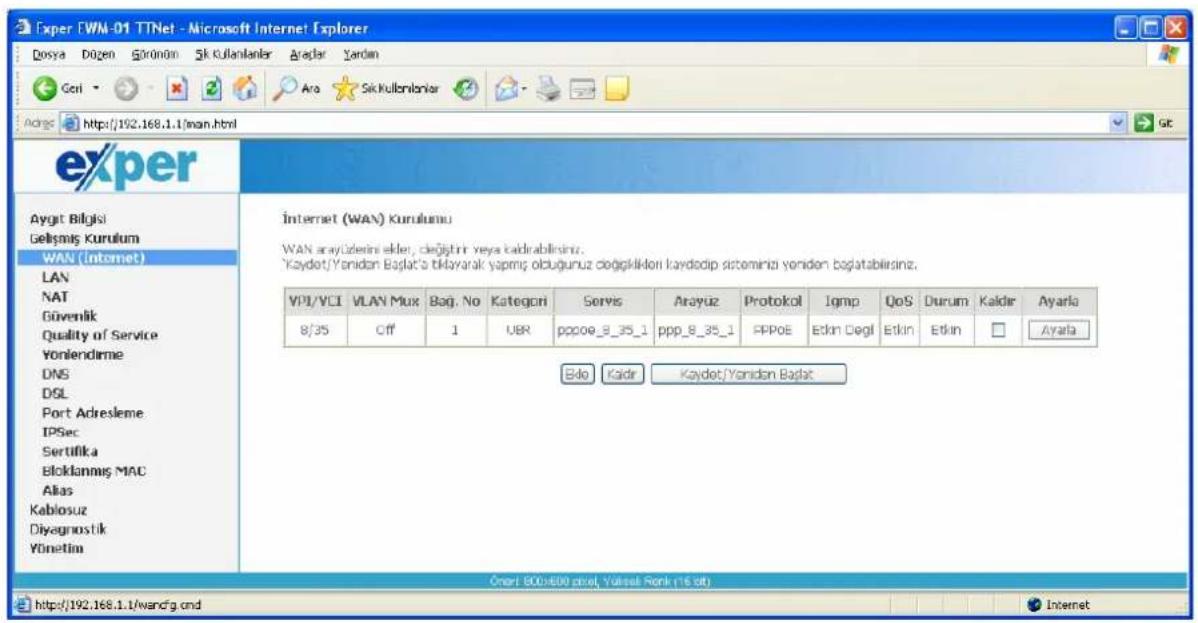

Sol taraftaki menüden Gelişmiş Kurulum – WAN(İnternet) linkine tıkladığınızda, sağ taraftaki Ayarla butonuna tıklayarak modeminizin bağlantı ayarlarını yapabilirsiniz.

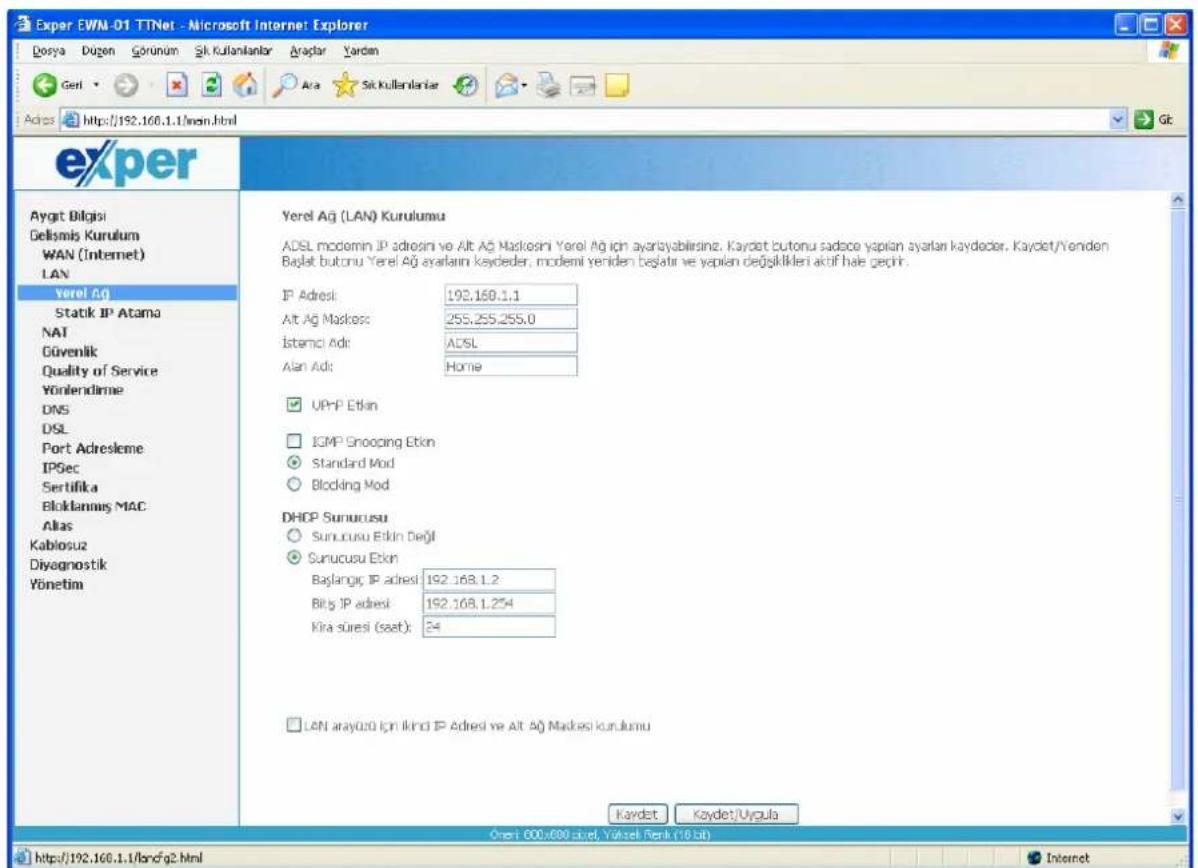

Sol taraftaki menüden Gelişmiş Kurulum – LAN – Yerel AĞ linkine tıkladığınızda modeminizin IP adresini değiştirebilir ve Kullandığınız Ağda DHCP özelliğini kapatarak IP adresi dağıtmasını engelleyebilirsiniz.

Sol taraftaki menüden Gelişmiş Kurulum – LAN – Statik IP Atama linkine tıkladığınızda ağınızda kullandığını herhangi bir cihaza, o cihaza ait MAC adresin kullanarak sürekli olarak DHCP server'ınızdan aynı IP adresini atayabilirsiniz.

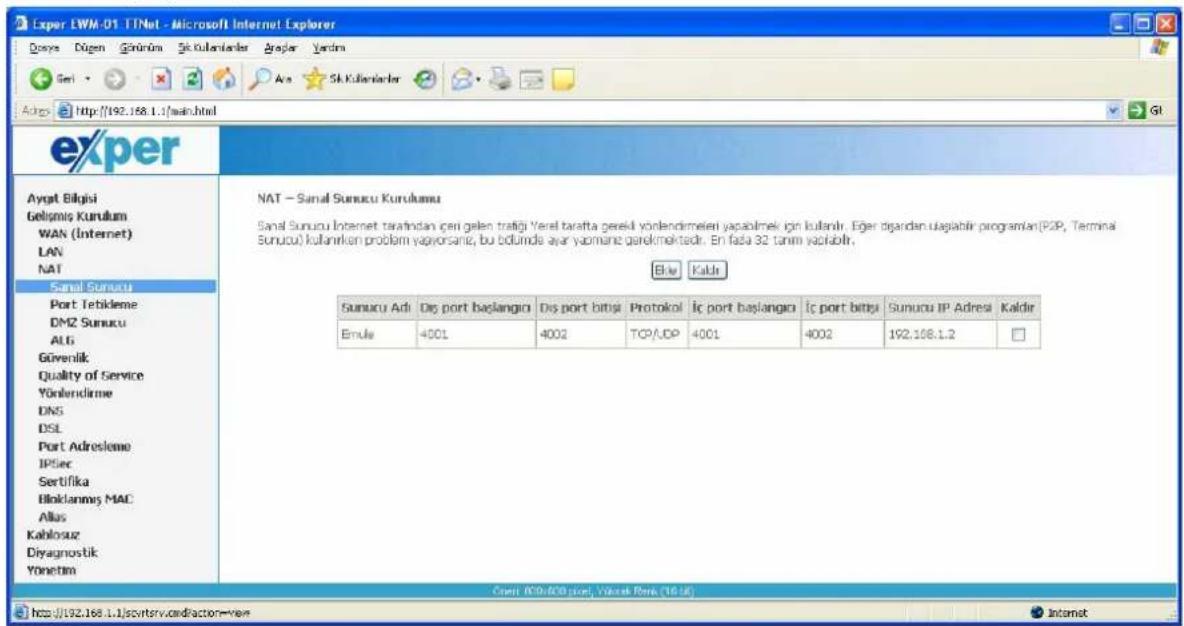

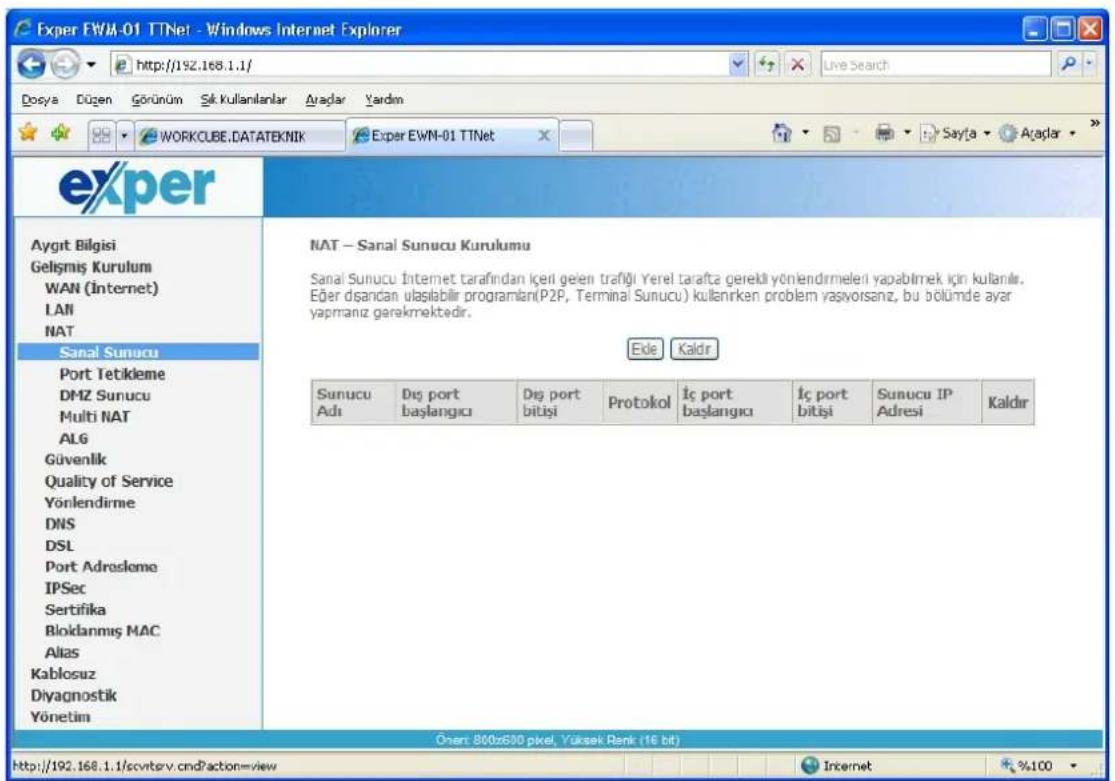

Sol taraftaki menüden Gelişmiş Kurulum – NAT – Sanal Suncu linkine tıkladığınızda istediğiniz herhangi bir portu herhangi bir bilgisayara veya cihaza yönlendirebilirsiniz. (eMule, kazaa vb.)

Sol taraftaki menüden Gelişmiş Kurulum – NAT - Port Tetikleme linkine tıkladığınızda özel port tanımlamasına ihtiyaç duyan programlar için tanımlama yapabilirsiniz.

Sol taraftaki menüden Gelişmiş Kurulum – NAT – DMZ Sunucu linkine tıkladığınızda ağınızdaki bir cihazı DMZ sunucusu olarak atayabilirsiniz.

Sol taraftaki menüden Gelişmiş Kurulum – NAT – Multi NAT linkine tıkladığınızda ağınızdaki bir cihazınızın Multi NAT ayarlarını yapabilirsiniz.

Sol taraftaki menüden Gelişmiş Kurulum – NAT – ALG linkine tıkladığınızda ağınızdaki bir cihazınızın ALG ayarlarını yapabilirsiniz.

Sol taraftaki menüden Gelişmiş Kurulum – Güvenlik – IP Filtreleme – Giden linkine tıkladığınızda yasaklamak istediğiniz uygulamalar için filtre yazabilirsiniz.

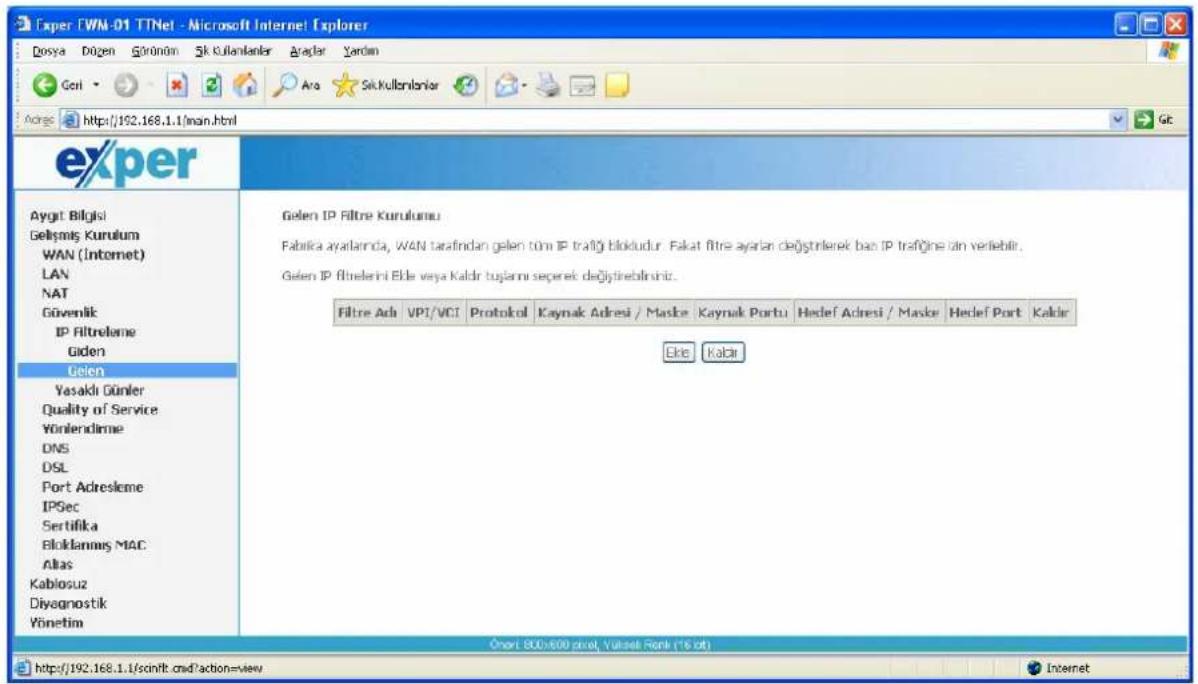

Sol taraftaki menüden Gelişmiş Kurulum – Güvenlik – IP Filtreleme – Gelen linkine tıkladığınızda modeme doğru gelen herhangi bir uygulamaya izin verebilirsiniz. Fabrika ayarlarında dışarıdan erişim yasaklanmıştır.

Sol taraftaki menüden Quality of Service – Kuyruk Konfigürasyonu linkine tıkladığınızda uygulamalarınıza öncelik vermek için sıralama oluşturabilir ve sınıflandırma menüsüyle de önceliklendirmenizi yapabilirsiniz.

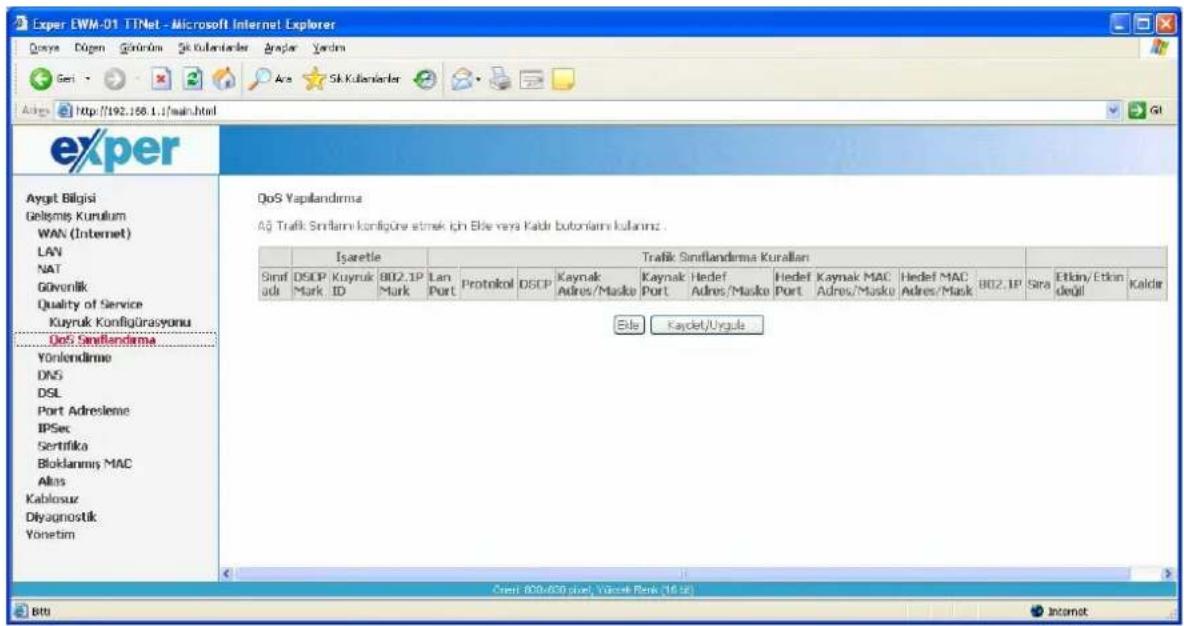

Sol taraftaki menüden Quality of Service – QoS Sınıflandırma linkine tıkladığınızda istediğiniz uygulamaya protokol veya IP bazlı önceliklendirme atayabilirsiniz.

2.5.1.4 Yönlendirme

Sol taraftaki menüden Gelişmiş Kurulum - Yönlendirme – Varsayılan Ağ Geçidi linkine tıkladığınızda modeminizin ağ geçidi ayarlarını değiştirebilirsiniz. Bilinçsiz olarak yapacağınız bir değişiklik internet erişimizi engelleyebilir.

Sol taraftaki menüden Yönlendirme – Statik Yönlendirme linkine tıkladığınızda hedef IP temelli yönlendirme yapabilirsiniz.

Sol taraftaki menüden Yönlendirme – RIP linkine tıkladığınızda modeminizin RIP yönlendirme protokolünü etkin hale getirebilirsiniz. Bilinçsiz yapacağınız bir değişiklik internet erişiminizi engelleyebilir.

2.5.1.5 DNS

Sol taraftaki menüden DNS – DNS Sunucusu linkine tıkladığınızda TTNET tarafından modeminize atanmış DNS ayarlarınız değiştirebilirsiniz. Bilinçsiz yapacağını bir değişiklik internet erişimizi engelleyebilir.

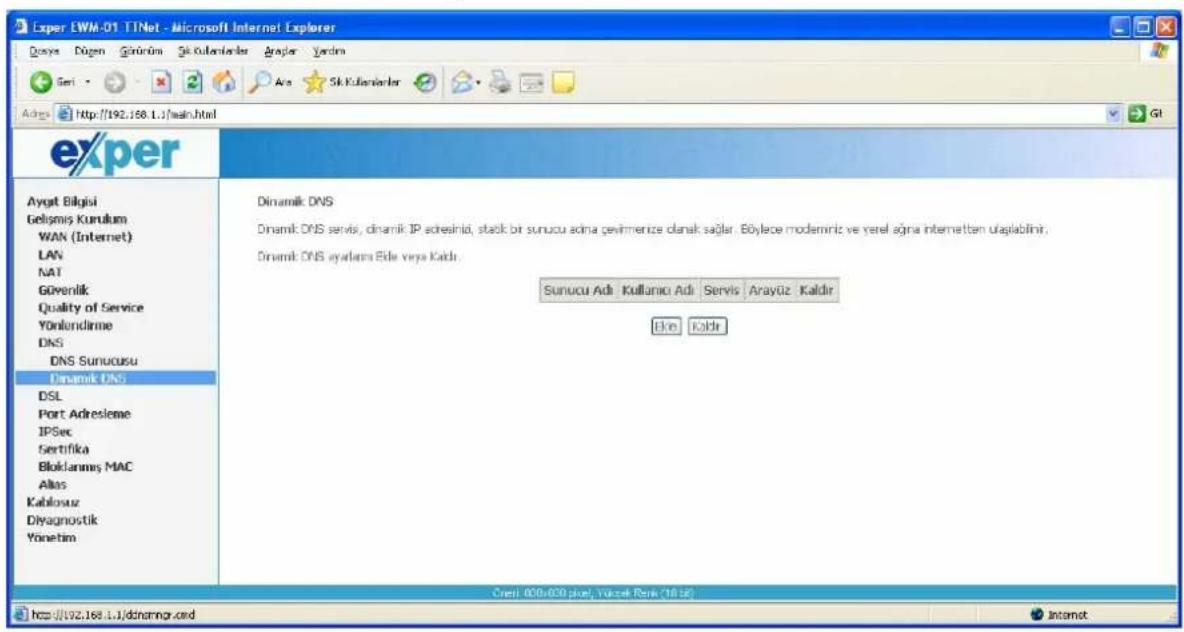

Sol taraftaki menüden DNS – Dinamik DNS linkine tıkladığınızda web uygulamalarınıza ücretsiz olarak hizmet veren Dinamik DNS sunucuları atayabilirsiniz.

Sol taraftaki menüden Gelişmiş Ayarlar - DSL linkine tıkladığınızda modeminizin çalışma modunu değiştirebilirsiniz.

2.5.1.6 Diyagnostik

Sol taraftaki menüden Diyagnostik linkine tıkladığınızda modem bağlantılarının testini yapabilirsiniz.

2.5.1.7 Yönetim

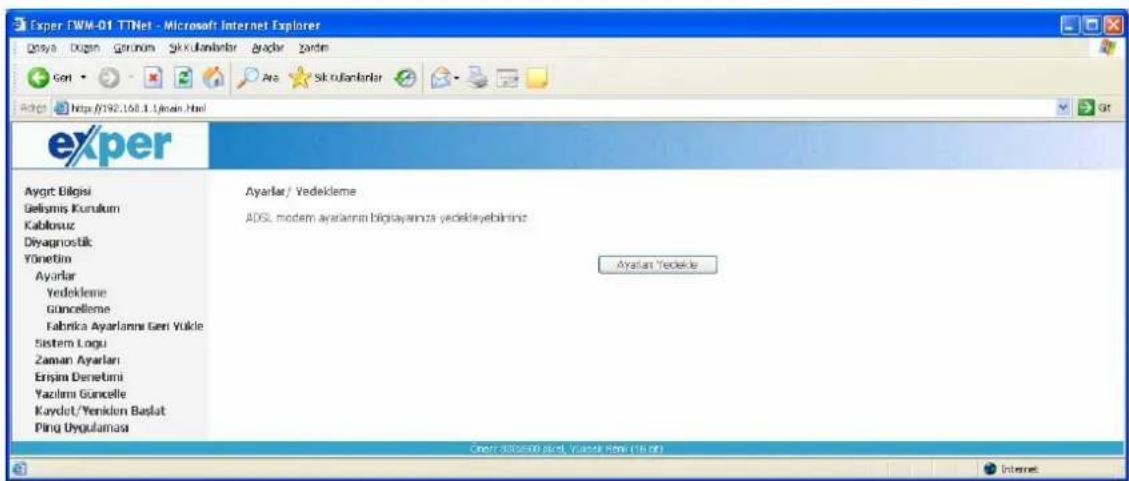

Sol taraftaki menüden Yönetim – Ayarlar – Yedekleme linkine tıkladığınızda modeminizin mevcut ayarlarını yedekleyebilirsiniz.

Sol taraftaki menüden Yönetim – Ayarlar – Güncelleme linkine tıkladığınızda modeminizin daha önceden yedek almış olduğunuz ayarlarını geri yükleyebilirsiniz.

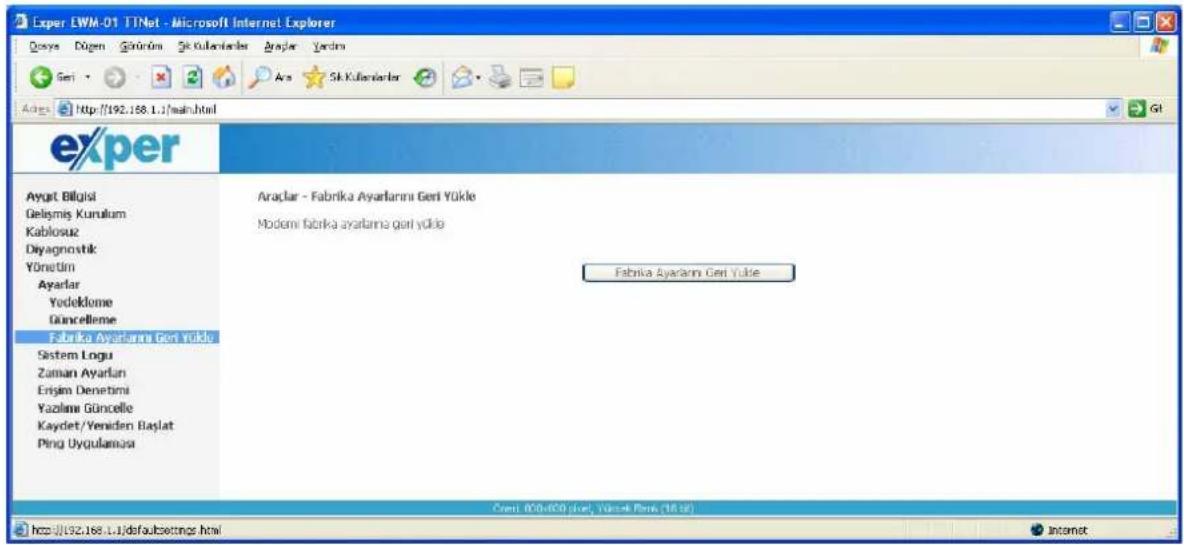

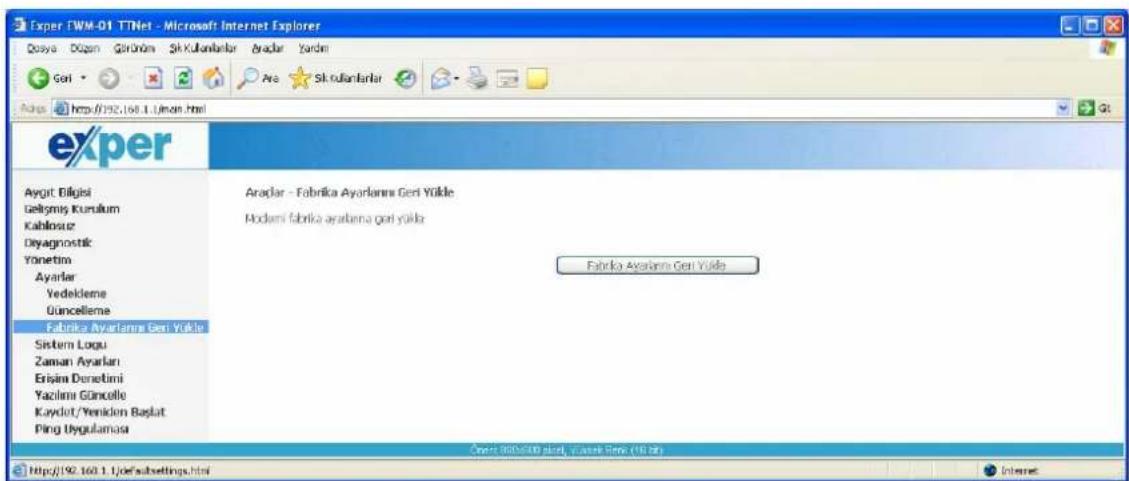

Sol taraftaki menüden Yönetim – Ayarlar – Fabrika Ayarlarını Geri Yükle linkine tıkladığınızda modeminizi fabrika ayarlarına geri ćekebilirisiniz. Bunun yanısıra modeminizi arkasında RST yazan butona 5 saniye basılı tutarak ta fabrika ayarlarına ćekebilirsiniz.

Sol taraftaki menüden Yönetim – Sistem Logu linkine tıkladığınızda modeminizin loglarını görebilirsiniz.

Sol taraftaki menüden Yönetim – Erişim Denetimi – Servisler linkine tıkladığınızda modeminize yerel ağdan veya WAN tarafından erişimlerin durumlarını değiştirebilirsiniz.

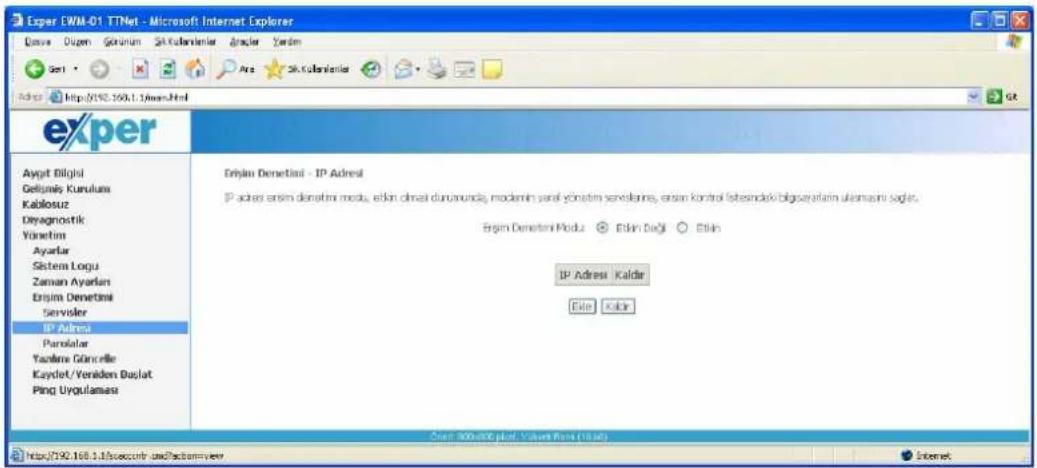

Sol taraftaki menüden Yönetim – Erişim Denetimi – IP Adresi linkine tıkladığınızda modeminize WAN tarafından erişimi belirli bir IP adresine açablirsiniz.

Sol taraftaki menüden Yönetim – Erişim Denetimi – Parolalar linkine tıkladığınızda modeminizin web arayüzüne girerken istenen kullanıcı adını ve şifresini değiştirebilirsiniz.

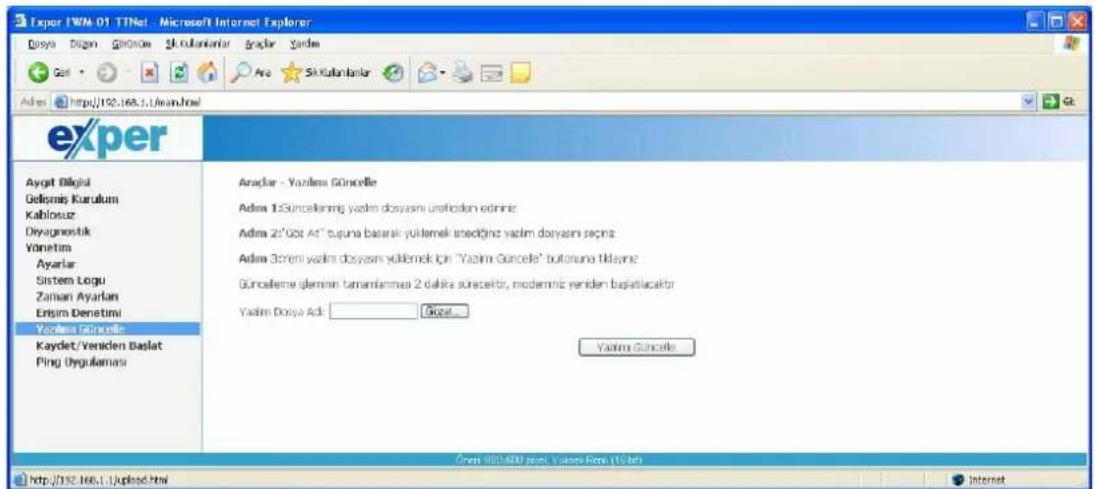

Sol taraftaki menüden Yönetim – Yazılımı Güncelle linkine tıkladığınızda modeminizin Firmware'ini (Yazılım) güncelleyebilirsiniz.

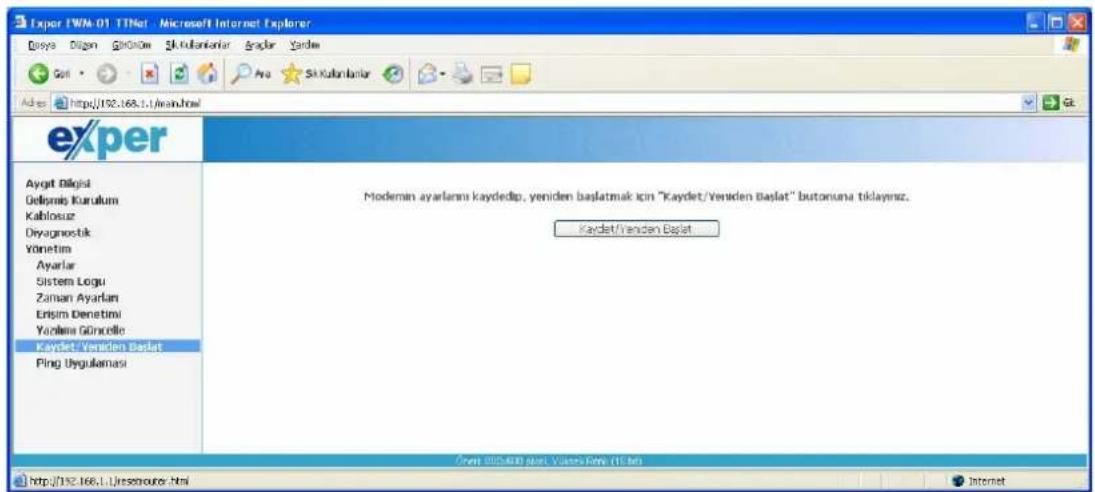

Sol taraftaki menüden Yönetim – Kaydet/Yeniden Başlat linkine tıkladığınızda yapmış olduğunuz ayarlarını z kaydederek yeniden baslatabilirsiniz.

Sol taraftaki menüden Yönetim – PING Uygulaması linkine tıkladığınızda istediğiniz bir adrese modemin içinden ping atabilirsiniz.

2.5.2 Web Arayüzünden Kurulum

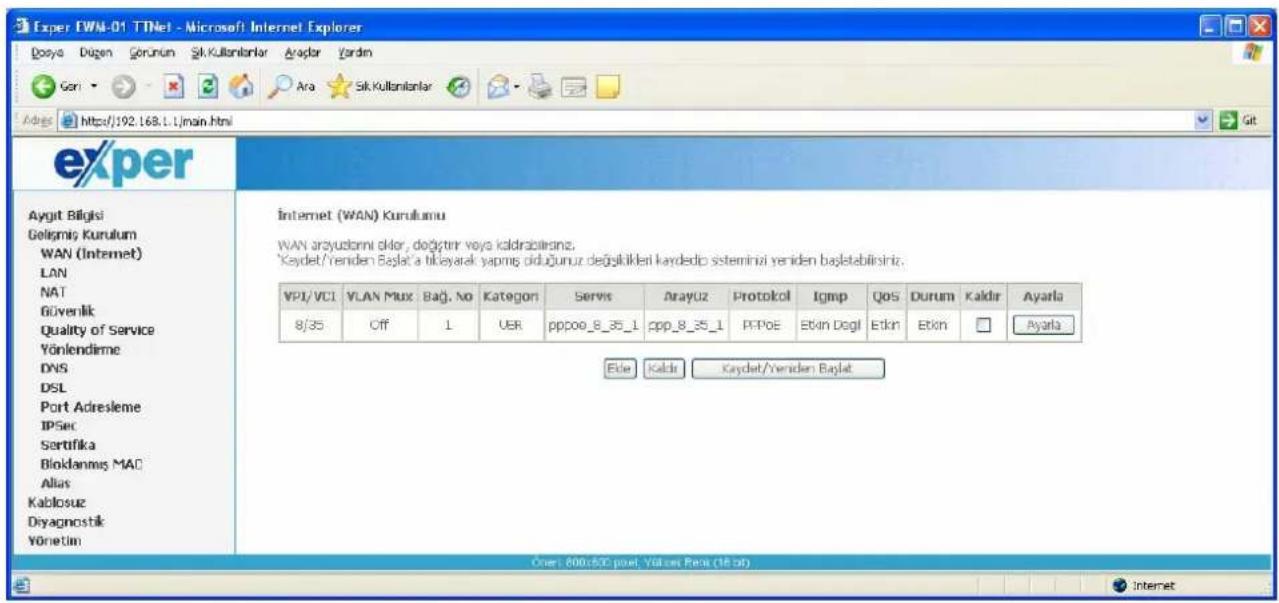

2.5.2.1 PPPoE Modem Kurulumu

Sol taraftaki menüden Gelişmiş Kurulum - WAN (İnternet) linkine tıklayınız. Gelen ekranda Ayarla butonuna tıklayınız.

Gelen ekranda VPI değerini 8, VCI değeri 35 olmalıdır. ileri butonuna tıklayarak devam ediniz.

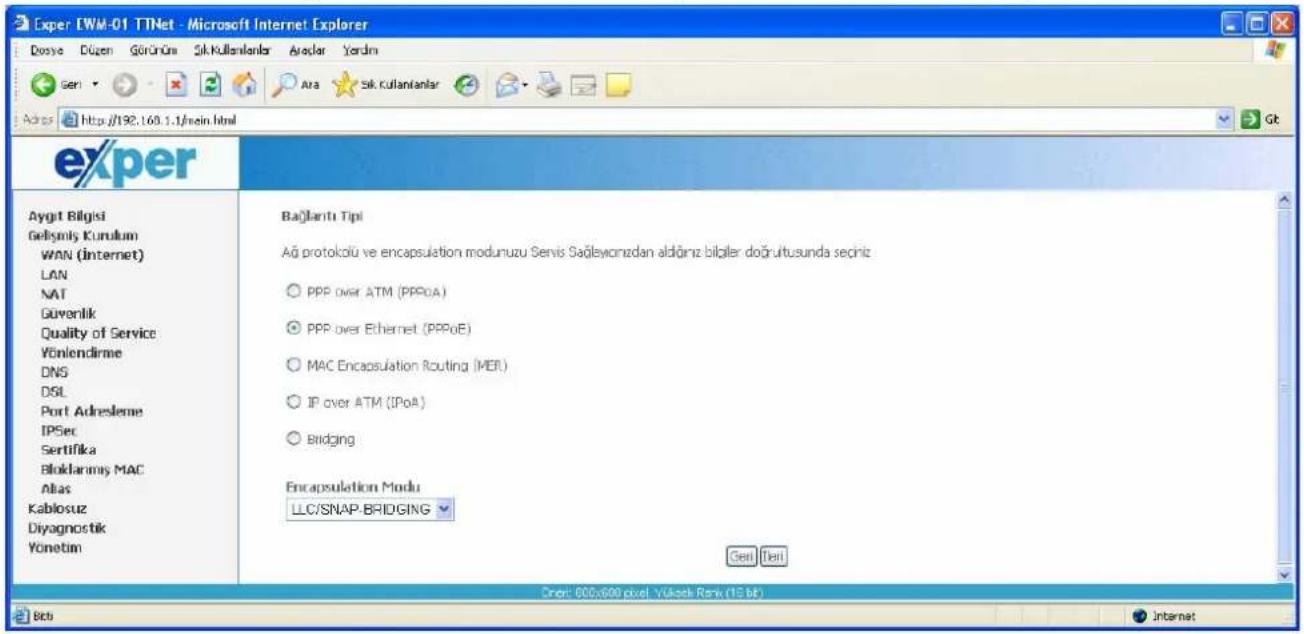

Gelen ekranda, önerilen bağlantı türü olan PPPoE seçilidir. İleri butonuna tıklayarak devam ediniz.

Gelen ekranda, TTNet tarafından verilen ADSL kullanıcı adı ve şifrenizi yazınız ve ileri butonuna tıklayınız.

Gelen ekranda ileri butonuna tıklayınız.

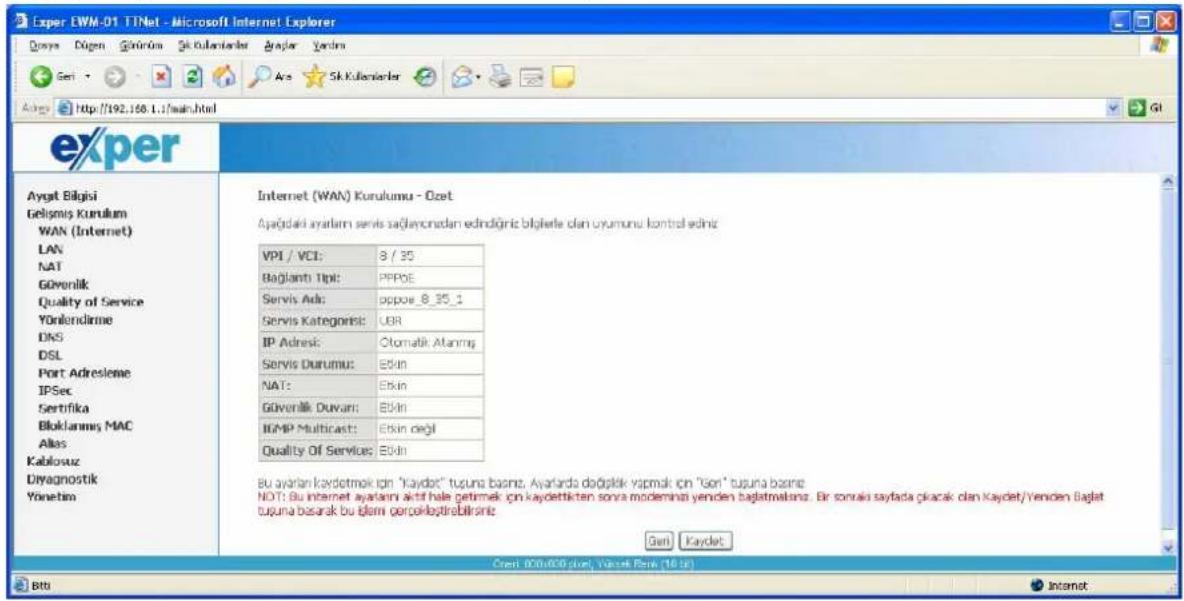

Gelen ekrandan yaptığınız değişiklikleri kontrol ediniz ve Kaydet butonuna tıklayınız. Yaptığınız ayarlarda değişiklik yapmak için Geri butonuna tıklayınız.

Yaptığınız ayarların aktif olması için gelen ekranda Kaydet/Yeniden Başlat butonuna tıklayınız.

2.5.2.2 Port Yönlendirme

Sol taraftaki menüden Gelişmiş Kurulum – NAT – Sanal Sunucu linkine tıklayınız. Gelen ekranda Ekle butonuna tıklayınız.

Gelen ekranda Emule programı örnek olarak gösterilmiştir. Özel Servis seçeneğini seçiniz ve program ismi olarak Emule yazınız. Protokol'ü TCP/UDP olarak seçiniz Dış port'a 4001:4002, İç port'a 4001:4002 olarak yazınız ve Uygula butonuna tıklayınız.

Port tanımlamaları yapılmıştır.

2.5.2.3 Kablosuz Ağ Ayarları

Modeminizi kurulum cd'si ile kurmazsanız ve kablosuz ağınıza şifre vermeden kablosuz olarak internete erişmeye çalışırsanız, karşınıza aşağıdaki uyarı ekranı gelecektir. Devam butonuna tıklayarak kablosuz ağınızın güvenlik ayarlarını yapınız.

Gelen ekranda Kablosuz – Temel linkine tıklayınız.

Kablosuz ağınızın adını değiştirmek isterseniz, SSID bölümüne istediğiniz adı yazınız ve Kaydet/Uygula butonuna tıklayınız. Fabrika ayarlarında kablosuz ağınızın adı Exper EWM-01 olarak gelmektedir.

Uyarı: Modeme kablosuz olarak bağlıyken, kablosuz ağınızın adını değiştirdiğiniz taktirde modem ile bilgisayar arasındaki bağlantı kesilecektir. Lütfen tekrar bağlantı kurunuz.

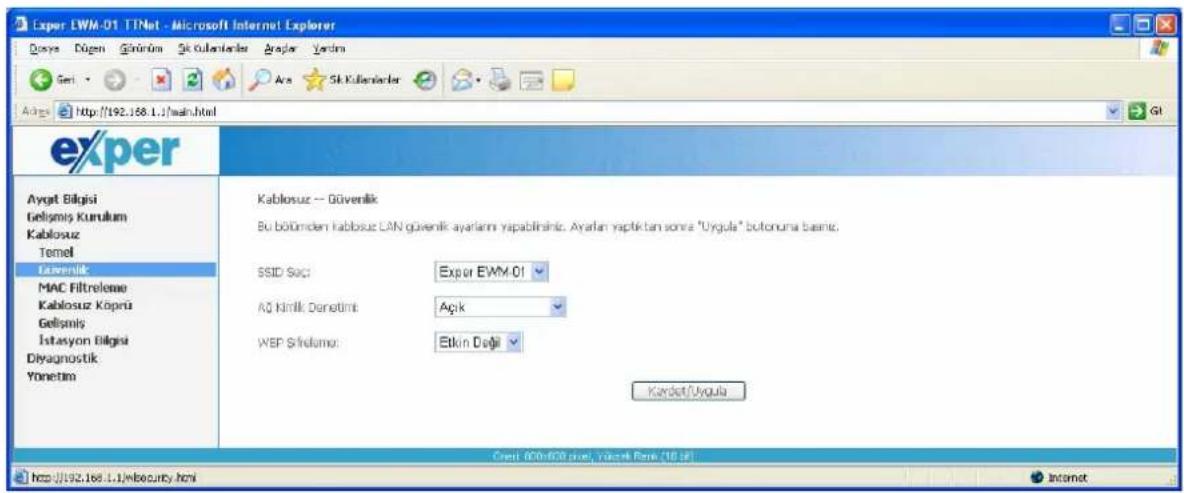

Kablosuz ağınıza şifre vermek için, sol taraftaki menüden Kablosuz – Güvenlik linkine tıklayınız. Aşağıdaki örnekte, şifreleme tekniği olarak WPA-PSK seçilmiştir. WPA Paylaşımlı Şifre'yi 8 ile 63 karakter arasında vermelisiniz. Ayarları yaptıktan sonra Kaydet/Uygula butonuna tıklayınız.

2.5.2.4 MAC Filtreleme

Modeminize kablosuz olarak erişimi engellemek için, sol taraftaki menüden Kablosuz – MAC Filtreleme linkine tıklayınız.

Karşınıza gelen ekranda, bazı MAC adreslerini yasaklamak istiyorsanız Yasakla seçeneğini seçiniz. Sadece belirli bilgisayarların modeminiz üzerinden internete çıkmasını istiyorsanız İzin Ver seçeneğini seçiniz. Karşınıza aşağıdaki ekran gelecektir. Bu ekranda, filtrelemek istediğiniz bilgisayarların kablosuz ağ MAC adreslerini teker teker aralarına iki nokta koyarak yazınız ve Kaydet/Uygula butonuna tıklayınız.

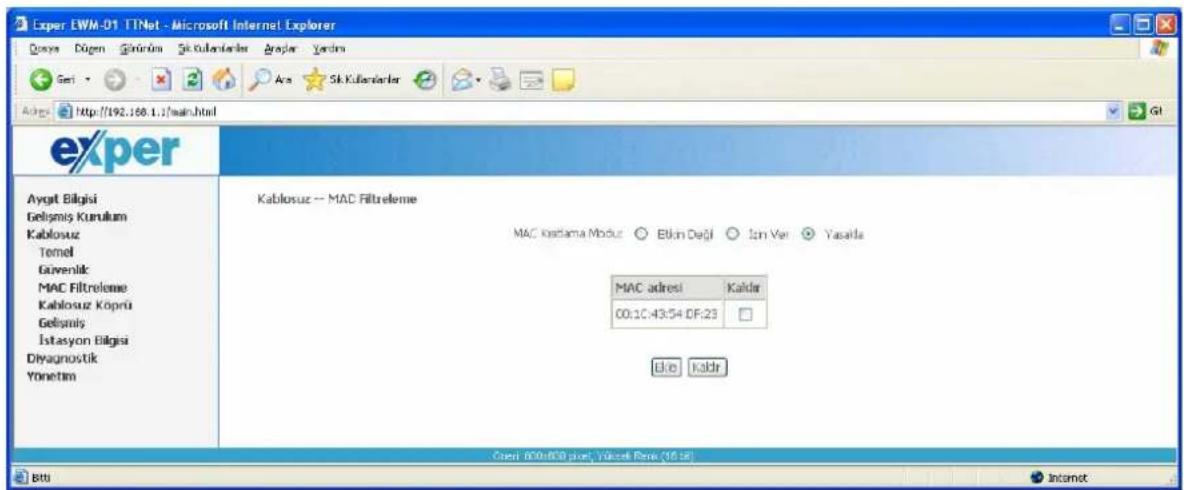

Eklediğiniz MAC adresleri, aşağıdaki gibi bir tablo halinde gözükecektir.

Yeni bir MAC adresi eklemek için Ekle, önceden eklenmiş MAC adresini Kaldırmak için Kaldır butonuna tıklayınız.

2.5.2.5 Uzaktan Erişim

Modeminizi uzaktan erişime açmak için, öncelikle yerel ağdan modemin arayüzüne bağlanıp uzaktan erişime açmanız gerekmektedir. Modem arayüzünde sol taraftaki menüden sırasıyla Yönetim – Erişim Denetimi linklerine tıklayınız.

Gelen ekranda HTTP servisini WAN tarafından etkin hale getiriniz ve Kaydet/Uygula butonuna tıklayınız. Modeme uzaktan erişmek için, internet tarayıcınıza uzaktaki modemin WAN IP'sini yazınız. Gelen kullanıcı adı şifresi ekranına admin/ttnet yazınız ve Enter'a basınız.

2.5.2.6 Modeme Fabrika Ayarlarını Yükleme

Modemi fabrika ayarlarına geri döndürmek için, sol taraftaki menüden Yönetim – Ayarlar – Fabrika Ayarlarını Geri Yükle linkine tıklayınız ve gelen ekranda Fabrika Ayarlarını Geri Yükle butonuna tıklayınız.

Uyarı: Modemi fabrika ayarlarına çektiğinizde, önceden yaptığınız tüm ayarları kaybedersiniz.

BÖLÜM 3. Sorun Giderme

3.1 Internet Bağlantısı Yoksa

3.1.1 Hat ve Modemi Kontrol Ediniz

1. Güç durum göstergesini kontrol ediniz. Eğer kapalı ise; güç kaynağının doğru bağlandığından, acma kapama düğmesinin açık olduğundan emin olunuz.
2. ETHERNET göstergesinin açık olup olmadığını kontrol ediniz. Eğer açık değilse; bağlantı kablolarının ve network adaptörünün bağlantılarını kontrol ediniz ve doğru kablo kullanıldığınızdan emin olunuz.
3. DSL ledi göstergesini kontrol ediniz. Eğer üç dakikalık gözlemde hızlı yanıp-sönme olmazsa telefon kablosunun doğru takıldığından ve splitterin doğru çalıştığından emin olunuz. Eğer birden fazla uzatma kablosu var ise, splitterin telefon hattından önce geldiğinden emin olunuz. Eğer Internet ledi de hızlı yanıp sönmüyorsa, internet servis sağlayıcınıza hattınızda ADSL servisi olup olmadığını sorunuz.
4. DSL led durumu hızlı yanıp-sönmeden, sabit duruma geçip geçmediği yada sabit durumdan yanıp-sönme durumuna geçip geçmediği kontrol ediniz. Eğer bu durumlar sürekli yaşanırsa, internet servis sağlavıcınızla hattınızın kontrolü ve sinyalin kalitesi hakkında görüşmelisiniz.

Eğer yukarıdaki maddelerde bir sorun yoksa, hattınız yada modeminiz düzgün çalışmıyor olabilir. Probleminiz, bilgisayarınızın sistem içindeki bir probleminden yada modem kurulum aşamalarından kaynaklanabilir.

3.1.2 Kurulumu Kontrol Etme

Burada Windows 2000 işletim sisteminde PPPoE kurulum aşamalarına bir örnekle açıklama yapalım. Diğer sistemler içinde prosedür aynıdır.

1. Eğer Ethernet bağdaştırıcısını doğru yüklediyseniz, aygıt yöneticisine gidip kontrol ediniz. Eğer bir problem gözüküvorsa, sürücüyü tekrardan yükleyiniz.
2. Ethernet bağdaştırıcının kurulumunu kontrol ediniz. IP adresini manuel (el ile)implastırma olmadan 192.168.1.x şeklinde yapılandırınız.

1. Command komutunu çalıştırınız (Komutun nasıl çalıştırıldığı aşağıda Not 2 de anlatılmaktadır), 192.168.1.1 adresine ping atın (ping 192.168.1.1 yazıp Enter'a basınız). Eğer cevabı "istek zaman aşımı" diye gelirse Ethernet bağlantıını ve IP ayarlarını zı kontrol ediniz.
2. Eğer modeme ulaşılırsa, başka herhangi bir IP adresine örnek olarak TTNet DNS sunucu adreslerine ping atmayı deneyiniz.

i. Eğer ping ulaşıyorsa, modemde bir problem gözükmüyor lütfen adım 5 i takip ediniz;
ii. Eğer ping ulaşamazsa, kurulumu kontrol ediniz ve adım 6'yı takip ediniz.

1. Dışarıdaki bir adrese ping atınız. Örnek olarak "ping www.google.com"

i. Eğer ping ulaşabiliyorsa network bağlantıːlnızda sorun yoktur. Lütfen bilgisayarınızın ayarlarını kontrol ediniz, örnek olarak; güvenlik ayarları çok yüksektir, yada bir anti-virüs güvenlik duvarı yüklenmiştir.
ii. Eğer ping ulaşamazsa, Ethernet bağdaştırıcısındaki DNS ayarlar kontrol ediniz.

Not 1: Önkoşul olarak LAN ayarları modemde değiştirilmemiştir.

Not 2: Genellikle Windows 2000 İşletim sisteminde command calıstırma şekli şöyledir. Başlat (Start) menüsünden Çalıştır'a (Run) tıklayınız, açılan mesaj penceresine "cmd" yazınız ve "Tamam" butonuna tıklayınız. Karşınıza siyah CLI penceresi gelecektir.

Not 3: Ping komutunun cevabı “ulaşıyor” mesajın içeriği ve formatı aşağıda şekilde gösterilmektedir.

1. Eğer modeminizden ping cevabı geliyor fakat dışarıdaki bir IP adresinden cevap gelmiyorsa, modem ayarlarını gözden geçirmek gerekebilir.

i. İlk önce bağlantıların sayısını kontrol ediniz. Eğer birden fazla bağlantı mevcut ise sorun gidermek için, kullanılmayan bağlantılar silinir, kullandığınız bir bağlantıyı bırakınız.

ii. Bağlantınızın doğru seçimde "type" olduğunu kontrol ediniz. PPPoE seçiminde bulunmak normaldir. Oturum açmak için PPPoE kullanıldığı zaman, takiben şu bilgiler desteklenmelidir: internet servis sağlayıcınız tarafından önerilen VPI ve VCI, kullanıcı adı ve şifre değerleridir.

iii. "NAT Kullanımı" ve "Varsayılan Ağ Geçidi" seçeneklerinin işaretli olduğundan emin olunuz. Eğer "İsteğe Bağlı Bağlantı" işaretli ise, bağlantı ancak dışarıdan bir network trafiği olursa aktiftir, eğer işaretli değilse "Bağlantıyı Canlı Tut" seçeneğini kontrol ediniz ve bağlantışı sağlamak için alana 0 "sıfır" yazınız.

Yukarıdaki parametrelerin kaydedildiğinden emin olunuz. İnternet kurulumdan sonra aktiviteye geçmelidir.

3.2 Win 98 İşletim Sisteminde bilgisayar IP'sini otomatiğe çekmek

1. Masaüsütnden Ağ Komşuları ikonunda sağ tıklayınız ve Özellikler seçeneğini seçiniz.

1. Gelen pencerede ethernet bağdaştırıcınızı seçiniz ve tekrar özellikler butonuna tıklayınız.

1. TCP/IP özellikleri penceresi açılacaktır. Buradan IP Adresi kulakçığını seçerek Otomatik olarak bir IP adresi al sekmesini seçiniz.

1. Ağ Geçidi kulakçığını tıklayınız ve burada yüklü ağ geçitleri varsa seçerek kaldırınız.

1. DNS yapılandırması kulakçığına tıklayarak DNS'yi Devreden çıkar sekmesini seçiniz.

1. Yukarıdaki işlemleri yaptıktan sonra sırasıyla Tamam butonlarına tıklayarak işlemi bitiriniz. Bu işlem bittikten sonra aşağıdaki pencerede olduğu gibi bilgisayarınızın resetlenmesi gerektiğine dair bir uyarı penceresi açılacaktır. Evet butonuna tıklayarak bilgisayarınızı resetleyiniz.

3.3 Vista İşletim Sisteminde bilgisayar IP'sini otomatiğe çekmek

Masaüstündeki Ağ Bağlantıları (Network) ikonuna sağ tıklayınız ve Özellikler (Properties) bölümüne tıklayınız. Gelen ekranda sol taraftaki menüden Ağ Bağlantıları Yönetimi (Manage Network Connection) linkine tıklayınız. Gelen pencerede Yerel Ağ Bağlantıları ikonuna sağ tıklayarak Özellikler bölümüne giriniz.

Gelen pencerede "Internet Protocol Version 4" seçeneğini seçerek Özellikler (Properties) butonuna tıklayınız.

Gelen pencerede “IP adresini otomatik olarak al (Obtain an IP address automatically)” ve “DNS sunucu adresini otomatik olarak al (Obtain DNS server address automatically)” seçenekleri seçili olmalıdır.

Pencerelerden çıkmak için Tamam (OK) butonuna tıklayınız.

Tüm bu maddeleri kontrol ettikten sonra modeminizle halen sorun yaşıyorsanız bölüm 3.4'te anlatılan adımları takip ediniz.

3.4 Arızalı Ürün Prosedürü

TTNet hediyesi Exper EWM-01 modeminiz arızalandığında lütfen aşağıdaki prosedürü takip ediniz.

1. 444 0 375 nolu TTNet çağrı merkezini arayınız ve hattınız ile ilgili sorun olup olmadığını kontrol ediniz.
2. Hattınız ile ilgili bir sorun yok ise 444 0 140 nolu Exper çağrı merkezini arayınız ve modem ile ilgili sorun olup olmadığını kontrol ediniz. Modem ile ilgili bir sorun var ise çağrı merkezi temsilcisinden bir arıza takip numarası alınız.
3. Arızalı modemi, kutu içerisinde çıkan tüm ekipmanlar ile birlikte eksiksiz göndermeniz gerekmektedir. Eksik parça olduğu taktirde arızalı modemin geri dönüşü size geç olabilir.
4. Aşağıdaki gibi kişisel bilgilerinizi, kısaca modeminizin arızasını ve çarı merkezimizden almış olduğunu arıza takip numarasını bir kağıda yazınız ve kutu içerisinde koyunuz.

Ad & Soyad:

Adres:

Modem arızası:

Takip numarası:

1. Arızalı modemi kargo ile aşağıdaki adrese gönderiniz.

Datateknik Bilgisayar Sistemleri San. ve Tic. A.Ş.

Çobançeşme Mah. Genç Osman Sok. No:14

Yenibosna/Istanbul

Tel : [phone]

Faks : (212) 654 48 59

1. Arızalı modeminiz 10 gün içerisinde size geri gönderilecektir. Modeminizin durumu hakkında 444 0 140 nolu Exper çağrı merkezini arayarak çağrı takip numarası ile bilgi alabilirsiniz.

2. Modeminiz, aldığınızda arızalı ise ve 3 gün içerisinde aldığınız yere teslim ederseniz, yenisi ile değiştirilecektir.

3.5 Kolay Kurulum Programını Kaldırma

Kolay kurulum programını bilgisayarınızdan kaldırmadan önce, kolay kurulum programı, test programı, aktivite sayacı ve yazılım güncelleme programı gibi diğer programların da kapalı olduğundan emin olunuz.

Kolay kurulum programını bilgisayarınızdan kaldırmak için sırasıyla Başlat (Start) – Programlar (Programs) – Kolay Kurulum Programı ECM-01 – Kolay Kurulum Programını Kaldır butonuna tıklayınız.

Gelen pencerede Yes butonuna tıklayarak programı kaldırınız.

Shanghai DareGlobal Technologies Co., Ltd

Aşağıda marka ve modeli belirtilmiş türünün testlerinin, Electromagnetic Compatibility Directive 89/336/EEC, 1999/5/EEC, Low Voltage Directive 73/23/EEC ve R&TTE 1999/5/EC direktiflerine uygun yapıldığını beyan ve taalhüt ederiz.

Ürün Cinsi:

ADSL Modem

Marka:

Exper

Model:

EWM-01

EN 301 489-1 V1.6.1 (2005-09)

EN 301 489-17 V1.2.1 (2002-08)

EN 300 328 V 1.6.1 (2004-11)

EN 55022: 2006

EN 61000-3-2: 2000+A1: 2001+A2: 2005

EN 61000-3-3: 1995+A1: 2001+A2: 2005

EN 61000-4-2: 1995+A1: 1998+A2: 2001

EN 61000-4-3: 2006

EN 61000-4-4: 2004

EN 61000-4-5: 2006

EN 61000-4-6: 1996+ A1: 2001

EN 61000-4-11: 2004

IEC/EN 60950-1:2001

Uygunluğu Veren Firma: ADT (Shanghai) Corporation

ADT'nin Onaylanmış Kuruluş Numarası: 1797

Shanghai DareGlobal Technologies Co., Ltd

Distribütör Firma Bilgileri:

Datateknik Bilgisayar Sistemleri San. ve Tic. A.Ş.

Çobançeşme Mah. Genç Osman Sok. No:14

Yenibosna/Istanbul

Tel : [phone]

Faks : (212) 654 48 59

www.exper.com.tr

Bakım Onarım Hizmeti Veren Firma Bilgileri:

Datateknik Bilgisayar Sistemleri San. ve Tic. A.Ş.

Çobançeşme Mah. Genç Osman Sok. No:14

Yenibosna/Istanbul

Tel : [phone]

Faks : (212) 654 48 59

www.exper.com.tr

Üretici Firma Bilgileri:

Shanghai DareGlobal Technologies Co. Ltd.

Test Laboratuar bilgileri Exper EWM-01 ADSL2+ modem'lerinin uygunluk beyani veren ve uygunluk testlerini yapan firmaların bilgileri :
