KULLANIM KILAVUZU 17137 Termikel

17137 Önden Düğmeli 4 Gözü Gazlı FFD

17136 Yandan Düğmeli 4 Gözü Gazlı FFD

17138 Önden Düğmeli 5 Gözü Gazlı Triple Bek FFD

Sayın Müşterimiz,

Modern tesislerimizde üretilen ve titiz bir kalite kontrol sisteminden geçen TERMİKEL ankastre ocağınızı kullanmanız sırasında size yol gösterecek bu kullanma kılavuzunu, ürünü kullanmadan önce dikkatle okumanızı özellikle rica ederiz.

Teşekkürlerimizle.

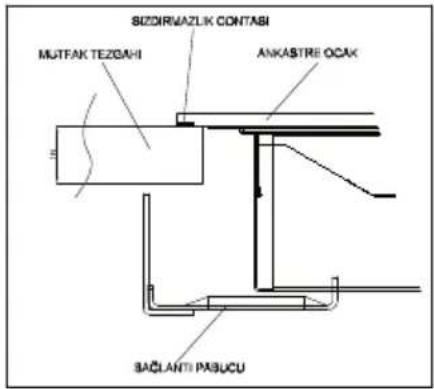

SIZDIRMAZLIK CONTASI MJTFAK TEZOAHI ANKASTRE OCAK BAĞLANTI PASUCU

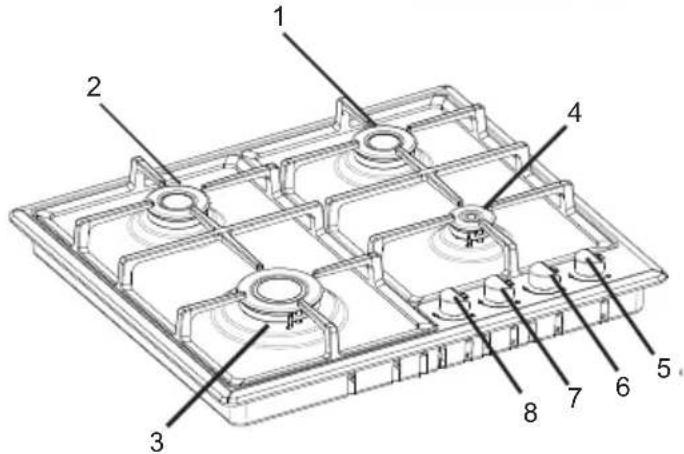

OCAĞINIZIN BÖLÜMLERİ (17137)

Enjectör Çapları Tablosu

Gaz Tipi	Küçük Bek	Orta Bek	Büyük Bek	Triple Bek
G 20 20 mBar	0,72	0,97	1,15	1,40
G 25 25 mBar	0,75	1,00	1,20	1,45
G 30 30 mBar	0,50	0,65	0,85	0,95
G 31 37 mBar	0,50	0,65	0,85	0,95
G 30 50 mBar	0,43	0,58	0,72	0,80
G 20 13 mBar	0,85 1,10 1,35			1,60
Doğalgaz Tüketimi (m3/h)	0,095	0,166	0,285	0,333
LPG Tüketimi (gr/h)	73	127	218	240
Bek Güçleri (kW)	1	1,75	3	3,5

1- Orta Bek 5-4 Nolu Bek Kumanda Düğmesi
2- Orta Bek 6-1 Nolu Bek Kumanda Düğmesi
3- Büyük Bek 7-2 Nolu Bek Kumanda Düğmesi
4- Küçük Bek 8-3 Nolu Bek Kumanda Düğmesi

OCAĞINIZIN BÖLÜMLERİ (17138)

1- Küçük Bek 6-2 Nolu Bek Kumanda Döğmesi
2-Orta Bek 7-1 Nolu Bek Kumanda Düğmesi
3- Hi-Flame Bek 8-3 Nolu Plate Kumanda Düğmesi
4- Böyük Bek 9-4 Nolu Bek Kumanda Düşmesi
5- Orta Bek 10-5 Nolu Plate Kumanda Dögmesi

Teknik Özellik Tablosu

MODEL		17137 17136 17138
OCAK TIPi		4 GÖZÜ GAZLI OCAK	4 GÖZÜ GAZLI OCAK	5 GÖZÜ GAZLI OCAK
GAS TIPi / BASINCI / ( II2H3BP )		LPG ( G30 30 mbar )	LPG ( G30 30 mbar )	LPG ( G30 30 mbar )
KÜÇÜK BEK		1x1 Kw	1x1 Kw	1x1 Kw
ORTA BEK		2x1.75 Kw	2x1.75 Kw	2x1.75 Kw
BÜYÜK BEK		1x3 Kw	1x3 Kw	1x3 Kw
TRIPLE BEK		-	-	3.5 Kw
ELEKTRIKLI HOTPLATE		---
TOPLAM GÜÇ		7.5 Kw	7.5 Kw	11 Kw
ATEŞLEME		DÜĞMEDEN DÜĞMEDEN DÜĞMEDEN
EMNİYET		KİLİTLİ MUSLUK TERTİBATI	KİLİTLİ MUSLUK TERTİBATI	KİLİTLİ MUSLUK TERTİBATI
SÖNME EMNİYETLİ MUSLUK		VAR VAR VAR
DÜĞME KONUMU		ÖNDE YANDA ÖNDE
GERİLİM- AKIM		220 V- 6 A 220	V- 6 A 220 V- 6 A
FREKANS		50-60 Hz	50-60 Hz	50-60 Hz
AĞIRLIK		10 Kg	10 Kg	15 Kg
EBATLAR	GENİŞLİK ( MM )	580 mm	580 mm	685 mm
	DERİNLİK ( MM)	510 mm	510 mm	510 mm
	YÜKSEKLİK ( MM)	85 mm 85 mm	85 mm

ÖNEMLİ UYARILAR :

Bu Ankastre ocak, normal ev yemeklerinin hazırlanması için üretilmiştir. Lütfen başka amaçlar için kullanmayınız.

Yerleştirme:

• Bu cihaz imalatçının talimatlarına ve ilgili güvenlik standartlarına göre yetkili ve uzman kişiler tarafından yerleştirilmelidir.
• Ocağınıza hem gaz hem de elektrik bağlantısı yapılacaktır. Her iki bağlantının da en kısa yoldan yapılmasına dikkat ediniz.
• İlk defa kullanılmadan önce cihazdan bütün ambalajları çıkarınız
• Kullanılan elektrik voltajının ürün arkasındaki model etiketinde belirtilen elektrik tipine uygun olmasını sağlayınız.
• Gaz bağlantısı için kullanılacak hortumun ve dedantörün ilgili standarda uygunluğunu belirten etikete sahip olmasına dikkat ediniz.
• Gaz hortumu 1.25 metreden uzun olmaması gereklidir.
• Hortumun ocağın ısınan yerlerinin yakınından geçmemesi gerektiğini unutmayınız.
• Ocağınız LPG'ye göre (G30 30 mbar) ayarlıdır. Ürünün NG'ye (G20 20 mbar) çevrilmesi gerekirse lütfen yetkili servis ile temasa geçiniz ve gerekli değişimi yaptırınız.

- Gaz bağlantısı yaparken mutlaka kelepçe kullanınız. (Şekil 1) Gaz hortumunun bağlantısını yaptıktan sonra ek yerlerinde gaz kaçağı olup olmadığını sabun köpüğü ile kontrol ediniz.

GAZ KAÇAK KONTROLÜNÜ KESİNLİKLE ALEVLE YAPMAYINIZ.

- Herhangi bir şekilde cihazda tadilat yapmaya teşebbüs etmeyiniz.

- Gaz bağlantısı sadece Yetkili Servis Firması tarafından ya da servis birimi tarafından yetkilendirilmiş bir uzman tarafından yapılabilir.

- Ocağınızın kullanma voltajı 230 Volt - 50 Hz'dir. Elektrik hattının ürünün altında yer alan ürün etiketinde belirtilen elektriksel şartlara uygun olduğundan emin olunuz.

- Ocağınızın fışı topraklı olduğundan, mutlaka topraklı priz ile kullanılmalıdır. Elektrik tesisatının topraklanmış olup olmadığını kontrol ediniz. Topraklanmamışsa, uzman bir elektrik teknisyenine topraklamasını yaptırınız. Topraklama yapılmadan kullanım halinde ortaya çıkacak zarardan firmamız sorumlu değildir.

- Ocağınızın elektrik bağlantısında (17050-51-52-55-56) 3x0,75mm2,(17053) 3x1mm2, kablo kullanılmalıdır.

- Elektrik kablosunun ısınan yerlere değmemesine dikkat ediniz.

- İzolasyon güvenliği açısından kablo uzunluğunun 2 metreden uzun olmaması gereklidir.

- Elektrik bağlantı şeması ocağın altındadır.

Uyarı: Bu cihazın topraklanması şarttır.

Pişirmeyi tamamladığınız zaman bütün kontrol düğmelerinin OFF (Kapalı) durumunda olduğunu kontrol ediniz.

Çocukların Güvenliği:

• Bu cihaz yetişkinler tarafından işletilmek için tasarlanmıştır. Çocukların cihazın yanında veya cihazla oynamalarına müsaade etmeyiniz.
• Kullanılmakta iken cihaz ısınır. Cihaz soğuyuncaya kadar çocuklar yanaştırılmamalıdır
• Çocuklar cihazdan tencereleri veya kapları çıkarırken kendilerini yarayabilirler.
• Ürününüzü kullanmadan önce, lütfen fırın üzerindeki ambalaj malzemelerini çıkarınız. Ambalaj malzemesi çocuklar için tehlike teşkil edebilir.

Dikkat: Yanma Tehlikesi özellikle tehlikeden habersiz küçük çocuklar için fazladır. Ocak yüzeyleri, ızgara ve bekler kullanım sırasında sıcaktırlar. Bunlar yanma ve hastlanmalara sebep olabilirler. Bu bakımdan, küçük çocukların ocaktan uzak tutulmaları gerekir.

Dikkat: Yanma Tehlikesi: Isıtma birimleri, ocak ve aksesuarlar kullanma sırasında çok sıcakırlar. Bu bakımdan, kapları tutarken daima mutfak elbiseleri veya sıcağa karşı koruyucu eldivenler kullanınız ve yanma tehlikesini önlemek için kapları kullanırken dikkatli olunuz.

- İlk defa cihazı kullanmadan önce, koruyucu maddeleri siliniz, sıcak sabunlu su ile ocak yüzeyini ve aksesuarlarını temizleyiniz.

Kullanma sırasında:

• Bu cihazı, su ile temasta ise kullanmayınız. Cihazı ıslak ellerle kullanmaya teşekkürs etmeyiniz.
• Kullanılmadığı zaman düğmelerin "OFF - KAPALI" durumda olmasından emin olunuz.
• Eldivenler, toz bezleri v.s. gibi kolay tutuşabilir malzemeleri ocak yüzeyine veya ısıtıcı elemanların üzerine koymayınız.
• Cihazın bek ve ıstıcılarını mekanların ıstılması için kullanmayın; açık durumdaki beklerin üzerine boş kap koymayınız.

- Kaynatırken ve kızartırken fırın üzerine sıçrayan çok sıcak katı veya sıvı yağ damlaları kolayca tutuşarak yangın tehlikesi yaratabilirler. Lütfen kızartma işini kontrolünüz altına alınız.

- Dengesiz veya biçimsiz tencereler, eğilme veya saçılma veya verdikleri kötü verim sebebiyle kazaya sebep olabildiklerinden, ocakların üzerinde kullanılmamalıdırlar.

- Gazlı ocakların kullanıldığı mekanlarda ek ısı ve nem serbest kalmaktadır. Bu nedenle ocağın kurulduğu mekanda iyi bir havalandırma sağlanmalıdır. Bunun için pencere ve kapıların açılması yeterlidir. Ocağın uzunca bir süre ve sıkça kullanıldığı takdirde, yoğun bir havalandırma sağlanması veya bir davlumbazın devreye sokulması gereklidir.

- Bu ürünü buharlı temizleyici olarak kullanmayınız.

- Çabuk bozulan yiyecekler plastik maddeler ve aerosollar sıcakın etkilenebilirler.

Bu sebepten cihazın üzerinde veya civarında bulundurulmamalıdırlar.

Döküm izgaraları düşürmeyiniz, düşürüp kırıldığında garanti kapsamı dışındadır.

KULLANIM

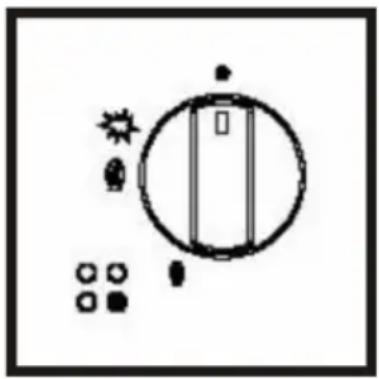

Ocağınızın kumanda paneli üzerinde hangi düğmenin hangi pişiriciye ait olduğu belirtilmiştir. (Şekil 3/a – Şekil 3/b)

Gazlı Ocakların Kullanımı:

Musluklardan ocaklara gaz geçişi ve çakmakların ateşlemesi için, yakılacak ocağın düğmesini sürekli ileri bastırıp sola doğru çeviriniz. Düğme bu konumda iken ön panel üzerindeki çakmak buto-

nuna basılır. Alev alıncaya kadar çakmak butonuna basmaya devam ediniz. (Panodan Ateşlemeli modellerde) (Şekil 3/a)

Gazlı ocakları kontrol eden musluklar özel emniyet tertibatlıdır. Musluklardan ocaklara gaz geçişi ve çakmakların ateşlemesi için, düğmeyi sürekli ileri bastırıp sola doğru çevirerek çakmak işaretine getiriniz. Böylece çakmakların hepsi otomatik olarak çalışacak ve kumanda ettiğiniz ocak yanacaktır. (Düğmeden Ateşlemeli modellerde) (Şekil 3/a) Ocaklardan maksimum verimi elde etmek için ocakların üzerine koyacağını tencere ölçülerine ve tencerelerin düz tabanlı olmasına dikkat ediniz.

Büyük Bek : 20-26 cm. çaplı tencere

Normal Bek : 18-24 cm. çaplı tencere

Yardımcı Bek : 14-18 cm. çaplı tencere

14 cm.'nin altında tencere kullanıldığında cezve taşıyıcı kullanınız.

Gaz Tesisatında arıza tespit ettiğinizde ya da mekanda gaz kokusu hissettiğinizde;

• Derhal gaz kaynağıni veya gaz tüpünün valfini kapatınız.
• Açık ateşleri ve yanan sigaraları lütfen söndürünüz.
• Elektrikli cihazları (ışık dahil) açmayınız.
• Mekanı iyice havalandırınız ve pencereleri açınız. Derhal müşteri servisine veya gaz dağıtım şirketine haber veriniz.

BAKIM ve TEMİZLİK

Ankastre ocağınız pişirme esnasında taşan yağlı yemeklerin kolayca temizlenebileceği biçimde imal edilmiştir. Izgaralar yerlerinden kolayca alınıp tabla temizlenebilir. Emaye, boya, cam ve paslanmaz kısımlar sabunlu su ile temizlenip kurulanmalıdır. Bek kapakları alınarak sabunlu su ile temizlenmelidir. Ocağın üzerine dökülen yağ ve asitli (limon) maddeler hemen temizlenmelidir. Temizlik esnasında ocak yüzeylerine (Emaye, boya, paslanmaz) zarar verecek toz deterjan veya sert temizlik araçları kullanılmamaldır. Camlı ocağınızın çatlaması / kırılması durumunda lütfen kullanmayınız. Cam yüzeyin değiştirilmesi için Termikel yetkili Servisi ile temasa geçiniz.

OCAK SÖNME EMNİYET SİSTEMİ

Ocağınız sönme emniyet sistemi ile donatılmıştır. Herhangi bir durumda rüzgar vs gibi bir sebepten alev sönerse sönme emniyet sistemi devreye girerek gaz akışını keser.

Sönme emniyet sistemli muslukların çalıştırılmasında aşağıdaki adımlar uygulanmalıdır.

1. Musluğu bastırarak çevirin ve çakmak vasıtası ile gazın ateşlenmesini sağlayın.
2. Gaz alevlendikten sonra 10 saniye kadar düğmeyi bastırarak tutun, daha sonra düğmeyi bırakın. Alev yanmaya devam edecektir. Eğer bu 10 saniye düğmeyi basılı halde tutma gerçekleştirilmez ise alev sönebilir. Bu durumda yukarıdaki işlemi tekrarlayın.

DiKKAT!

Bu ürün havalandırmanın olmadığı yerlerde kullanılamaz. Bu ürünün kullanıldığı yerlerde havalandırma olmalıdır.

GARANTI ŞARTLARI

1. Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
2. Malın bütün parçaları dahil olmak üzere tamamı Firmamızın garantisi kapsamındadır.
3. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla 20 iş günüdür. Bu süre, mala ilişkin arızanın servis istasyonuna, servis istasyonunun olmaması durumunda, malın satıcısı, bayii, acentası, temsilciliği, ithalatcısı veya imalatçısı - üreticisinden birisine bildirim tarihinden itibaren başlar. Malın arızasının 10 iş günü içerisinde giderilememesi halinde imalatçı -üretici veya ithalatçı malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır.
4. Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde, işçilik masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.
5. Tüketicinin onarım hakkını kullanmasına rağmen malın;
6. Tüketiciye teslim edildiği tarihten itibaren, belirlenen garanti süresi içinde kalmak kaydıyla, bir yıl içerisinde; aynı arızanın dörtten fazla tekrarlanması veya farklı arızaların altıdan fazla meydana gelmesi veya belirlenen garanti süresi içerisinde farklı arızaların toplamının altıdan fazla olması unsurlarının yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,
7. Tamiri için gereken azami sürenin aşılması
8. Firmanın servis istasyonuna, servis istasyonunun mevcut olmaması halinde sırasıyla satıcı, bayii, acentesi, temsilciliği, ithalatçısı veya imalatçısı - üreticisinden birisinin düzenleyeceği raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi,
   durumlarında tüketici malın ücretsiz değiştirilmesini, iadesi veya ayıp oranında bedel indirimi talep edebilir.
9. Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
10. Garanti Belgesi ile ilgili olarak çıkabilecek sorunlar için Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'ne başvurulabilir.
    Bu ürünün kullanım ömrü 10 yıldır.

bilgilen

T.C.

\*¶05¶. VE TİCARET BAKANLIĞI

TÜKETİCİNİN KORUNMASI☐YH☐3ñ<\6\☐* ° = ( 7ñ0 ñ

GENEL MÜDÜRLÜĞÜ

GARANTI BELGESI

Belgenin Veriliş Tarihi ve Sayısı : 23.08.2011 - 104730

Belgenin Geçerlilik Tarihi : 23.08.2013

Bu belgenin kullanılmasında; 4077 sayılı Tüketicinin Korunması Hakkında Kanun ve bu Kanun'a dayanılarak yürürlüğe konulan Garanti Belgesi Uygulama Esaslarına Dair Yönetmelik uyarınca T.C. Gümruk ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü tarafından izin verilmiştir.

İMALATÇI / İTHALATÇI FİRMANIN

UNVANI : Termikel Madeni Eşya San. Ihr. Tic. A.Ş.

MERKEZ ADRESİ : Sincan Org. San. Böl. Kırımhanlığı Cad. No: 17

Sincan / ANKARA

TELEFONU : 0 312 589 29 00

TELEFAKSI :

MALIN

cinsi :

OCAK

MARKASI :

TERMİKEL

MODELİ : EKLİ LISTE

BANDROL VE SERİ NO : ......

TESLİM TARİHİ VE YERİ : ......

GARANTI SÜRESİ : 2 Yıl

AZAMİ TAMİR SÜRESİ : 20 İş günü

SATICI FİRMANIN

UNVANI :

ADRESI :

TELEFONU : ....

TELEFAKSI :

GARANTI İLE İLGİLİ OLARAK MÜŞTERİNİN DİKKAT ETMESİ GEREKEN HUSUSLAR

AŞAĞIDAKİ DURUMLAR GARANTI KAPSAMI DIŞINDADIR

• Kullanım kılavuzunda belirtilen kullanma şartlarının dışında kullanımdan meydana gelecek hasar ve arızalar,
• Malın tüketiciye tesliminden sonraki yükleme, boşaltma ve taşıma sırasında oluşan hasar ve arızalar,
• Voltaj düşüklüğü ve fazlalığı; hatalı elektrik tesisatı; cihazın etiketinde yazılı voltajdan farklı voltajda kullanma nedenlerinden meydana gelebilecek hasar va arızalar,
• Garanti belgesi üzerinde tahrifat yapıldığı, mamülün üzerindeki orijinal seri numarası kaldırıldığı ve tahrif edildiği takdirde ürün garanti kapsamından çıkar.

YUKARIDA BELİRTİLEN ARIZALARIN GİDERİLMESİ ÜCRET KARŞILIĞI YAPILIR.

Servis Merkezi Erişim Telefonu

444 0 493

Bu bölüm satıcı firma tarafından doldurulacaktır.

TERMİKEL ANKASTRE OCAK

Modeli :...... Satış Tarihi :......

Garanti Süresi : 2 Yıl Satıcı Firma :......

Azami Tamir Süresi : 20 iş günüdür. Adresi, Tel. No. :......

Teslim Tarihi ve Yeri :...... Fatura Tarihi, No :......

Seri No :...... Kaşe İmza :......
