KULLANIM KILAVUZU 17012 MBL Termikel

Setüstü Ocak Kullanma Kılavuzu

17012 MBL LPG/NG 4 Gözü Gazlı (Lüx) Setüstü Ocak - Monoblok - FFD

17012 MWL LPG/NG 4 Gözü Gazlı (Lüx) Setüstü Ocak - Monoblok - FFD

Sayın Müşterimiz,

Modern tesislerimizde üretilen ve titiz bir kalite kontrol sisteminden geçen Termikel Setüstü Ocağınızı kullanmanız sırasında size yol gösterecek bu kullanma kılavuzunu cihazını kullanmadan önce dikkatle okumanızı özellikle rica ederiz. Teşekkürlerimizle

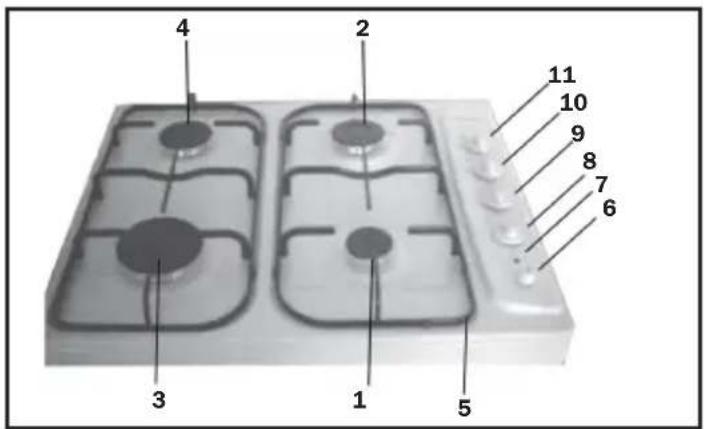

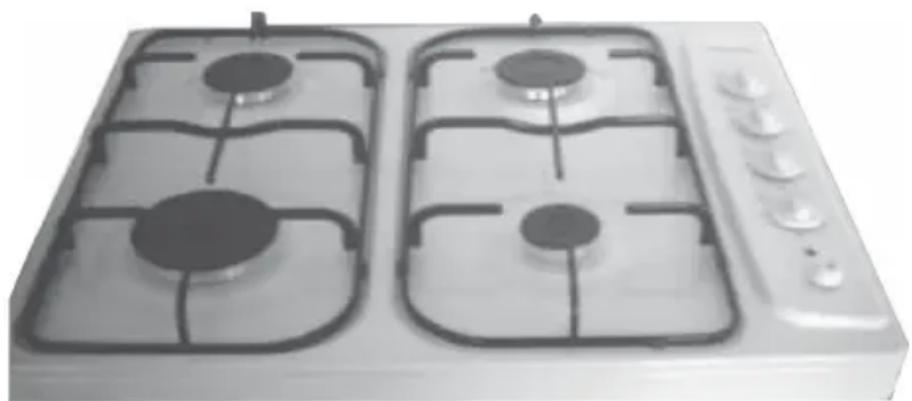

OCAĞINIZIN BÖLÜMLERİ

1- Yardımcı Bek 1 kW

2- Normal Bek 1.75 kW

3- Kuvvetli Bek 3 kW

4- 145 mm Elektrikli Ocak 1 kW

5- Pişirme İzgarası

6- Çakmak Düğmesi

7- Sinyal Lambasi

8- 1 Nolu Bek Kumanda Düğmesi

9- 2 Nolu Bek Kumanda Düğmesi

10- 3 Nolu Bek Kumanda Düğmesi

11- 4 Nolu Bek Kumanda Düğmesi

4 2 11 10 9 8 7 6 3 1 5

TEKNİK ÖZELLİKLER

Model		17012LPG		17012 NG
Ocak Tipi 4 Gözü Gazlı
Gas Tipi / Basıncı (II2H3B/P) LPG		(G30 30 mbar)	Doğalgaz (G20 20 mbar)
Yardımcı Bek 1 x 1 kW
Normal Bek 2 x 1.75 kW
Büyük Bek 1 x 3 kW
Elektrikli Ocak —
Toplam Güç 7.5 kW
Ateşleme		Panodan		Düğmeden
Emniyet Kilitli Tertibat Musluk
Gerilim - Akım 230 V - 6A
Frekans 50 - 60 Hz.
Ağırlık 9.6 kg.
	Genişlik (mm)	585 mm.
EBATLAR	Derinlik (mm)	500 mm.
	Yükseklik (mm)	85 mm.

Enjectör Çapları Tablosu

Gaz Tipi	Küçük Bek	Orta Bek	Büyük Bek
G 20 20 mBar	0,72	0,97	1,15
G 25 25 mBar	0,75	1,00	1,20
G 30 30 mBar	0,50	0,65	0,85
G 31 37 mBar	0,50	0,65	0,85
G 30 50 mBar	0,43	0,58	0,72
G 20 13 mBar	0,85	1,10	1,35
Doğalgaz Tüketimi (m3/h)	0,095	0,166	0,285
LPG Tüketimi (gr/h)	73	127	218
Bek Güçleri (kW)	1	1,75	3

ÖNEMLİ UYARILAR

Bu Setüstü ocak, normal ev yemeklerinin hazırlanması için üretilmiştir. Lütfen başka amaçlar için kullanmayınız.

Yerleştirme:

- Bu cihaz imalatçının talimatlarına ve ilgili güvenlik standartlarına göre yetkili ve uzman kişiler tarafından yerleştirilmelidir.

- Ocağınıza hem gaz hem de elektrik bağlantısı yapılacaktır. Her iki bağlantıının da en kısa yoldan yapılmasına dikkat ediniz.

- İlk defa kullanılmadan önce cihazdan bütün ambalajları çıkarınız

- Kullanılan elektrik voltajının ürün arkasındaki model etiketinde belirtilen elektrik tipine uygun olmasını sağlayınız.

- Gaz bağlantısı için kullanılacak hortumun ve dedantörün ilgili standarda uygunluğunu belirten etikete sahip olmasına dikkat ediniz.

- Gaz hortumu 1.25 metreden uzun olmaması gereklidir.

- Hortumun ocağın ısınan yerlerinin yakınından geçmemesi gerektiğini unutmayınız.

- Ocağınız Doğalgaza göre (G20 20 mbar) ayarlıdır. Ürünün LPG'ye (G30 30 mbar) çevrilmesi gerekirse lütfen yetkili servis ile temasa geçiniz ve gerekli değişimi yaptırınız.

- Gaz bağlantısı yaparken mutlaka kelepçe kullanınız. (Şekil 1) Gaz hortumunun bağlantısını yaptıktan sonra ek yerlerinde gaz kaçağı olup olmadığını sabun köpüğü ile kontrol ediniz.

- Herhangi bir şekilde cihazda tadilat yapmaya teşebbüs etmeyiniz. - Gaz bağlantısı sadece Yetkili Servis Firması tarafından ya da servis birimi tarafından yetkilendi- rilmiş bir uzman tarafından yapılabilir.

- Ocağınızın kullanma voltajı 230 Volt - 50 Hz'dir. Elektrik hattının ürünün altında yer alan ürün etiketinde belirtilen elektriksel şartlara uygun olduğundan emin olunuz.

- Ocağınızın fişi topraklı olduğundan, mutlaka topraklı priz ile kullanılmalıdır. Elektrik tesisatının topraklanmış olup olmadığını kontrol ediniz. Topraklanmamışsa, uzman bir elektrik teknisyenine topraklamasını yaptırınız. Topraklama yapılmadan kullanım halinde ortaya çıkacak zarardan firmamız sorumlu değildir.

- Ocakların elektrik bağlantısında 4 Gözü Gazlı modellerde (17012) 3x0,75mm2 kablo kullanılmalıdır.

• Elektrik kablosunun ısınan yerlere değişmemesine dikkat ediniz.
• İzolasyon güvenliği açısından kablo uzunluğunun 2 metreden uzun olmaması gereklidir.
• Elektrik bağlantı şeması ocağın altındadır.

Uyarı: Bu cihazın topraklanması şarttır.

Pişirmeyi tamamladığınız zaman bütün kontrol düğmelerinin OFF (Kapalı) durumunda olduğunu kontrol ediniz.

Çocukların Güvenliği:

• Bu cihaz yetişkinler tarafından işletilmek için tasarlanmıştır. Çocukların cihazın yanında veya cihazla oynamalarına müsaade etmeyiniz.
• Kullanılmakta iken cihaz ısınır. Cihaz soğuyuncaya kadar çocuklar yanaştırılmamalıdır
• Çocuklar cihazdan tencereleri veya kapları çıkarırken kendilerini yarayabilirler.
• Ürününüzü kullanmadan önce, lütfen fırın üzerindeki ambalaj malzemelerini çıkarınız. Ambalaj malzemesi çocuklar için tehlike teşkil edebilir.

Dikkat: Yanma Tehlikesi özellikle tehlikeden habersiz küçük çocuklar için fazladır. Ocak yüzeyleri, ızgara ve bekler kullanım sırasında sıcakırlar. Bunlar yanma ve hastanmalara sebep olabilirler. Bu bakımdan, küçük çocukların ocaktan uzak tutulmaları gerekir.

Dikkat: Yanma Tehlikesi: Isıtma birimleri, ocak ve aksesuarlar kullanma sırasında çok sıcakırlar. Bu bakımdan, kapları tutarken daima mutfak elbiseleri veya sıcağa karşı koruyucu eldivenler kullanınız ve yanma tehlikesini önlemek için kapları kullanırken dikkatli olunuz.

- Ilk defa cihazı kullanmadan önce, koruyucu maddeleri siliniz, sıcak sabunlu su ile ocak yüzeyini ve aksesuarlarını temizleyiniz.

Kullanma sırasında:

• Bu cihazı, su ile temasta ise kullanmayınız. Cihazı ıslak ellerle kullanmaya teşebbüs etmeyiniz.
• Kullanılmadığı zaman düğmelerin "OFF - KAPALI" durumda olmasından emin olunuz.
• Eldivenler, toz bezleri v.s. gibi kolay tutuşabilir malzemeleri ocak yüzeyine veya ısıtıcı elemanların üzerine koymayınız.
• Cihazın bek ve ıstıcılarını mekanların ısıtılması için kullanmayın; açık durumdaki beklerin üzerine boş kap koymayınız.
• Kaynatırken ve kızartırken fırın üzerine sıçrayan çok sıcak katı veya sıvı yağ damlaları kolayca tutuşarak yangın tehlikesi yaratabilirler. Lütfen kızartma işini kontrolünüz altına alınız.
• Dengesiz veya biçimsiz tencereler, eğilme veya saçılma veya verdikleri kötü verim sebebiyle kazaya sebep olabildiklerinden, ocakların üzerinde kullanılmamalıdırlar.
• Gazlı ocakların kullanıldığı mekanlarda ek ısı ve nem serbest kalmaktadır. Bu nedenle ocağın kurulduğu mekanda iyi bir havalandırma sağlanmalıdır. Bunun için pencere ve kapıların açılması yeterlidir. Ocağın uzunca bir süre ve sıkça kullanıldığı takdirde, yoğun bir havalandırma sağlanması veya bir davlumbazın devreye sokulması gereklidir.
• Bu ürünü buharlı temizleyici olarak kullanmayınız.
• Çabuk bozulan yiyecekler plastik maddeler ve aerosollar sıcakın etkilenebilirler.

Bu sebepten cihazın üzerinde veya civarında bulundurulmamalıdırlar.

KULLANIM

Ocağınızın kumanda paneli üzerinde hangi düğmenin hangi pişiriciye ait olduğu belirtilmiştir. (Şekil 3/a – Şekil 3/b)

Gazlı Ocakların Kullanımı:

Musluklardan ocaklara gaz geçişi ve çakmakların ateşlemesi için, yakılacak ocağın düğmesini sürekli ileri bastırıp sola doğru çeviriniz. Düğme bu konumda iken ön panel üzerindeki çakmak buto-

nuna basılır. Alev alıncaya kadar çakmak butonuna basmaya devam ediniz. (Panodan Ateşlemeli modellerde) (Şekil 3/a)

Gazlı ocakları kontrol eden musluklar özel emniyet tertibatlıdır. Musluklardan ocaklara gaz geçişi ve çakmakların ateşlemesi için, düğmeyi sürekli ileri bastınp sola doğru çevirerek çakmak işaretine getiriniz. Böylece çakmakların hepsi otomatik olarak çalışacak ve kumanda ettiğiniz ocak yanacaktır. (Düğmeden Ateşlemeli modellerde) (Şekil 3/a) Ocaklardan maksimum verimi elde etmek için ocakların üzerine koyacağınız tencere ölçülerine ve tencerelerin düz tabanlı olmasına dikkat ediniz.

Büyük Bek : 20-26 cm. çaplı tencere

Normal Bek : 18-24 cm. çaplı tencere

Yardımcı Bek : 14-18 cm. çaplı tencere

0 3 1 2

(Şekil. 3/b)

14 cm.'nin altında tencere kullanıldığında cezve taşıyıcı kullanınız.

Gaz Tesisatında arıza tespit ettiğinizde ya da mekanda gaz kokusu hissettiğinizde;

- Derhal gaz kaynağını veya gaz tüpünün valfini kapatınız.

- Açık ateşleri ve yanan sigaraları lütfen söndürünüz.

- Elektrikli cihazları (ışık dahil) açmayınız.

- Mekanı iyice havalandırınız ve pencereleri açınız. Derhal müşteri servisine veya gaz dağıtım şirketine haber veriniz.

BAKIM ve TEMİZLİK

Ankastre ocağınız pişirme esnasında taşan yağlı yemeklerin kolayca temizlenebileceği biçimde imal edilmiştir. Izgaralar yerlerinden kolayca alınıp tabla temizlenebilir. Emaye, boya, cam ve paslanmaz kısımlar sabunlu su ile temizlenip kurulanmalıdır. Bek kapakları alınarak sabunlu su ile temizlenmelidir. Ocağın üzerine dökülen yağ ve asitli (limon) maddeler hemen temizlenmelidir.Temizlik esnasında ocak yüzeylerine (Emaye, boya, paslanmaz) zarar verecek toz deterjan veya sert temizlik araçları kullanılmamaldır. Camlı ocağınızın çatlaması / kırılması durumunda lütfen kullanmayınız. Cam yüzeyin değiştirilmesi için Termikel yetkili Servisi ile temasa geçiniz.

OCAK SÖNME EMNIYET SİSTEMİ

Ocağınız sönme emniyet sistemi ile donatılmıştır. Herhangi bir durumda rüzgar vs gibi bir sebepten alev sönerse sönme emniyet sistemi devreye girerek gaz akışını keser.

Sönme emniyet sistemli muslukların çalıştırılmasında aşağıdaki adımlar uygulanmalıdır.

1. Musluğu bastırarak çevirin ve çakmak vasıtası ile gazın ateşlenmesini sağlayın.

2. Gaz alevlendikten sonra 10 saniye kadar düğmeyi bastırarak tutun, daha sonra düğmeyi bırakın. Alev yanmaya devam edecektir. Eğer bu 10 saniye düğmeyi basılı halde tutma gerçekleştirilmez ise alev sönebilir. Bu durumda yukarıdaki işlemi tekrarlayın.

DiKKAT!

Bu ürün havalandırmanın olmadığı yerlerde kullanılamaz. Bu ürünün kullanıldığı yerlerde havalandırma olmalıdır.

GARANTI ŞARTLARI

1. Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
2. Malın bütün parçaları dahil olmak üzere tamamı Firmamızın garantisi kapsamındadır.
3. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla 20 iş günüdür. Bu süre, mala ilişkin arızanın servis istasyonuna, servis istasyonunun olmaması durumunda, malın satıcısı, bayii, acentası, temsilciliği, ithalatcı veya imalatçısı - üreticisinden birisine bildirim tarihinden itibaren başlar. Malın arızasının 10 iş günü içerisinde giderilememesi halinde imalatçı -üretici veya ithalatçı malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır.
4. Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde, işçilik masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.

5. Tüketicinin onarım hakkını kullanmasına rağmen malın;

6. Tüketiciye teslim edildiği tarihten itibaren, belirlenen garanti süresi içinde kalmak kaydıyla, bir yıl içerisinde; aynı arızanın dörtten fazla tekrarlanması veya farklı arızaların altıdan fazla meydana gelmesi veya belirlenen garanti süresi içerisinde farklı arızaların toplamının altıdan fazla olması unsurlarının yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,

7. Tamiri için gereken azami sürenin aşılması

8. Firmanın servis istasyonuna, servis istasyonunun mevcut olmaması halinde sırasıyla satıcı, bayii, acentesi, temsilciliği, ithalatçısı veya imalatçısı - üreticisinden birisinin düzenleyeceği raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi,
   durumlarında tüketici malın ücretsiz değiştirilmesini, iadesi veya ayıp oranında bedel indirimi talep edebilir.

9. Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

10. Garanti Belgesi ile ilgili olarak çıkabilecek sorunlar için Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'ne başvurulabilir.

Bu ürünün kullanım ömrü 10 yıldır.

bilgilen

T.C.

\* ¶ 0 5¶. VE TİCARET BAKANLIĞI

TÜKETİCİNİN KORUNMASI☐YH☐3ñ<\6\☐* ° = ( 7ñ0 ñ

GENEL MÜDÜRLÜĞÜ

GARANTI BELGESI

Belgenin Veriliş Tarihi ve Sayısı : 23.08.2011 - 104730

Belgenin Geçerlilik Tarihi : 23.08.2013

Bu belgenin kullanılmasında; 4077 sayılı Tüketicinin Korunması Hakkında Kanun ve bu Kanun'a dayanılarak yürürlüğe konulan Garanti Belgesi Uygulama Esaslarına Dair Yönetmelik uyarınca T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü tarafından izin verilmiştir.

İMALATÇI / İTHALATÇI FİRMANIN

UNVANI : Termikel Madeni Eşya San. Ihr. Tic. A.Ş.

MERKEZ ADRESİ : Sincan Org. San. Böl. Kırımhanlığı Cad. No: 17

Sincan / ANKARA

TELEFONU : 0 312 589 29 00

TELEFAKSI :

MALIN

cinsi : OCAK

MARKASI : TERMİKEL

MODELİ : EKLİ LISTE

BANDROL VE SERİ NO : ......

TESLİM TARİHİ VE YERİ : ......

GARANTI SÜRESİ : 2 Yıl

AZAMİ TAMİR SÜRESİ : 20 İş günü

SATICI FİRMANIN

UNVANI :

ADRESİ :

TELEFONU :

TELEFAKSI :

FATURA TARİH VE NO :

Salim ÖKSÜZOĞLU

Bakan a.

DAİRE BAŞKANI

GARANTI İLE İLGİLİ OLARAK MÜŞTERİNİN DİKKAT ETMESİ GEREKEN HUSUSLAR

AŞAĞIDAKİ DURUMLAR GARANTI KAPSAMI DIŞINDADIR

• Kullanım kılavuzunda belirtilen kullanma şartlarının dışında kullanımdan meydana gelecek hasar ve arızalar,
• Malın tüketiciye tesliminden sonraki yükleme, boşaltma ve taşıma sırasında oluşan hasar ve arızalar,
• Voltaj düşüklüğü ve fazlalığı; hatalı elektrik tesisatı; cihazın etiketinde yazılı voltajdan farklı voltajda kullanma nedenlerinden meydana gelebilecek hasar va arızalar,
• Garanti belgesi üzerinde tahrifat yapıldığı, mamülün üzerindeki orijinal seri numarası kaldırıldığı ve tahrif edildiği takdirde ürün garanti kapsamından çıkar.

YUKARIDA BELİRTİLEN ARIZALARIN GİDERİLMESİ ÜCRET KARŞILIĞI YAPILIR.

Servis Merkezi Erişim Telefonu

444 0 493

Bu bölüm satıcı firma tarafından doldurulacaktır.

SETÜSTÜ OCAK

Modeli :...... Satış Tarihi :......

Garanti Süresi : 2 Yıl Satıcı Firma :......

Azami Tamir Süresi : 20 iş günüdür. Adresi, Tel. No. :......

Teslim Tarihi ve Yeri :...... Fatura Tarihi, No :......

Seri No :...... Kaşe İmza :......
