KULLANIM KILAVUZU DVP-6500 HDMI GoldMaster

Sistem Ayarları....6-13

Uzaktan Kumanda....14

Uzaktan Kumanda İşlemleri....15-17

Oynatma....18-19

Pratik Çözümler....20

Teknik Özellikler....21

Özellikler

Ürünümüzü aldığınız için teşekkür ederiz. Bağlantılar yapmadan ve cihazı çalıştırmadan önce kılavuzu dikkatlice okuyunuz ve ileride karşılaşabileceğiniz durumlar için muhafaza ediniz. Bu DVD, yüksek kalitede video ve ses almanızı sağlayarak yeni nesil ev sinema sistemi ile daha keyifli vakit geçirmenizi sağlar.

• Dahili Dolby Dijital, LPCM, MPEG vb dijital ses çözücü
  • HiFi, 96kHz/24bit ses dijital işlemci
  • KOAKSİYEL dijital ses çıkışı
• DVD/VCD/CD/MP3//MPEG4/JPEG resim CD'si uyumluluğu
  • Tam fonksiyonlu uzaktan kumanda
  • AM/FM stereo ayar sistemi
• Yüksek kalitede amplifikatör

Oynatılabilir diskler (pakette bulunmaz) ve Medya Tipleri:

	Sembol İçerikDisk tiperi
DVD		A udio + Video
MP3		Audio
Video-CD (VCD)	VIDEO CD	Audio + Video
CD-DA		A udio
Picture CD		JPEG Photo CD
MPEG-4		A udio + Video

ÖNEMLİ NOTLAR:

• Cihazı kullanmadan önce kullanma klavuzunu dikkatlice okuyunuz.
• Cihazın kapağını ya da diğer dahili parçaları açmayınız.
• Cihazı kullanmadığınız zamanlarda gücünü kesiniz. ( Eğer uzun süre cihazı uzun süre kullanmayacaksanız, fişini çekiniz.)
• Cihazı asla radyatör, ısı regülatör, fırın veya aşırı ısı veren cihazların yakınında tutmayınız.
  • Cihazı suya yakın ortamlardan uzak tutunuz.
• Cihazı yatay konumda yerleştiriniz. Ve ünitenin havalandırılmasını sağlayınız. Cihazın havalandırma deliklerini kapatmayınız.
• Cihazı sadece temiz kuru bir bez ile siliniz.
• Bu kitap yalnızca kullanıcılara ünitenin kullanımında yön göstermek için hazırlanmıştır.

Üçgen içerisinde gösterilen yıldırım işareti “Tehlikeli Voltaj” ı sembol eder. Kullanıcılar için Elektrik çarpmasına neden olabilecek tehlikeyi ifade eder.

Üçgen içerisinde gösterilen Önlem ; Kullanıcılar için uyarının önemli olduğunu ve Kullanma kılavuzundaki bilgilere dikkat edilmesi gerektiğini ifade eder.

Uyarı: Lütfen cihazın üst kapağını kendiniz açmayınız! Elektrik çarpmasına neden olabilir; Cihazı Sıvı ile temas ettirmeyiz, nemli ortamda bırakmayınız!

Ünite birinci sınıf lazer ürünü için uygundur. Doğrudan dokunursanız lazer ışını zarar verebilecek radyasyon üretebilir.

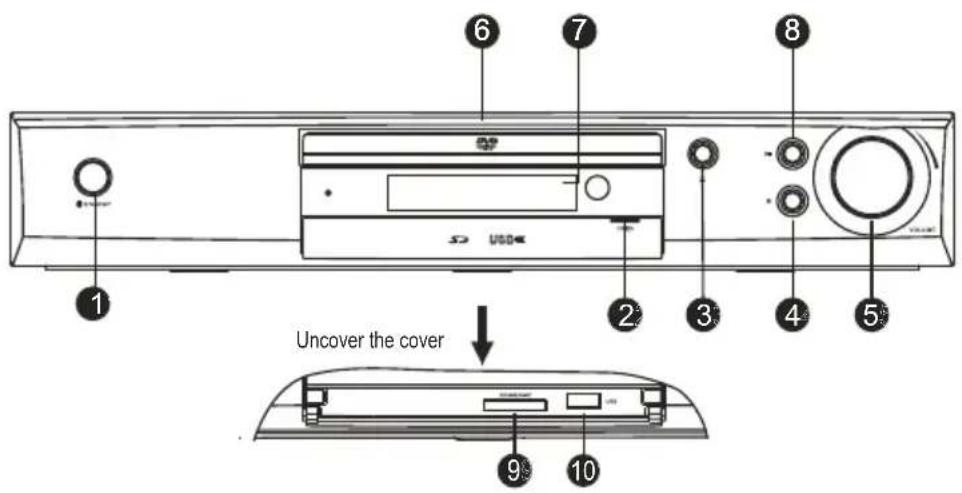

ÖN PANEL:

1 Stand by tuşu
2 Disk kapağı
3 Disk tepsisi Açma/Kapatma
4 Durdurma tuşu
5 Ses seviyesi ayar tuşu

6 Disk tepsi
7 Display Ekranı
8 Oynat/beklet
9 SD/MMC/MC port
10 USB port

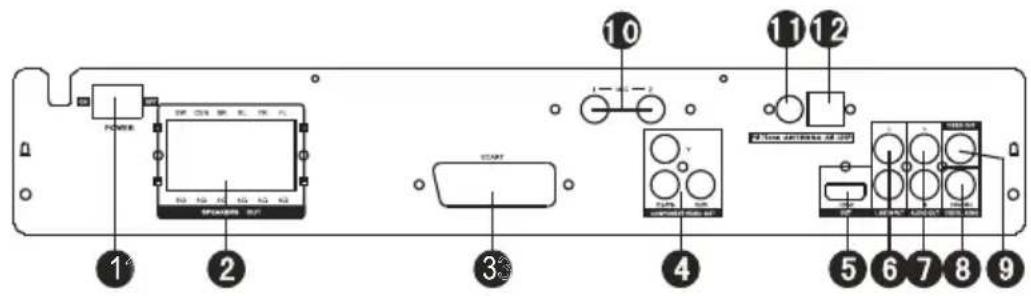

ARKA PANEL:

1 Güç anahtarı
2 Hoparlör Çıkış Uçları
3 SCART çıkış soketi
4 Komponent Y,Cb/Pb,Cr/Pr
5 HDMI çıkışı
6 LINE IN

7 2CH SES Çıkışı
8 Koaksiyel çıkış soketi
9 Kompozit video çıkış soketi
10 Mikrofon soketi
11 FM Anteni
12 AM Anteni

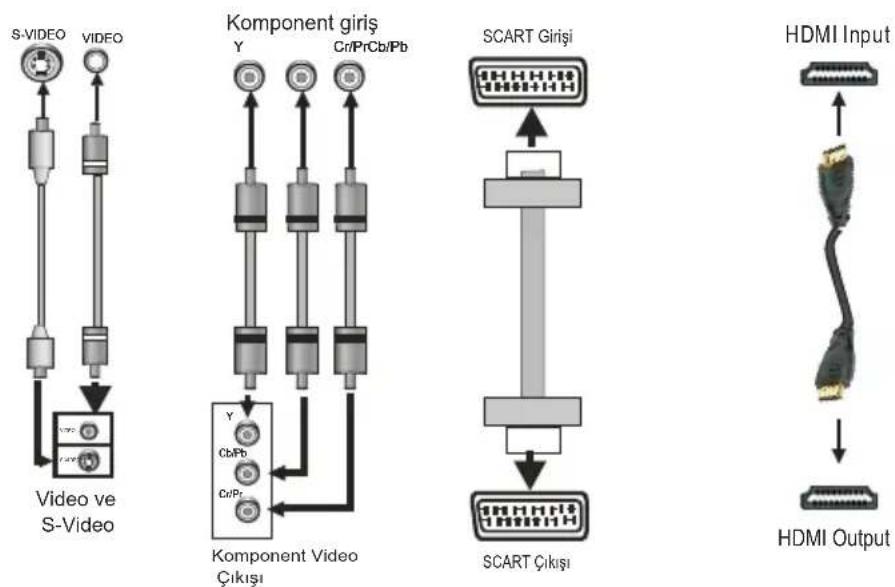

Bağlantılar

1 Video sistem bağlatısı

Bu ünite için geçerli olan video çıkışları aşağıdaki gibidir.

1.1 Kompozit Video

Ünitenin kompozit video çıkışını TV/monitör video girişine bağlamak için AV kablosunu (sari terminal) kullanınız.

1.2 Komponent Video

Ünitenin komment video çıkışını TV/monitör video girişine bağlamak için 3lü video kablosunu kullanınız.

1.3 SCART

Scart çıkışını TV/monitör scart terminaline bağlamak için21_pin SCART kablosunu kullanınız.

1.4 HDMI

HDMI çıkış yüksek çözünürlük ve video kalitesi sunar. HDMI video girişine sahip bir televizyona sahipseniz, cihazınız bu çıkıştan Tvye bağlamak için HDMI kablo kullanınız.

Not:

• Yukarıdaki bağlantılarə göre, HDMI en iyi, daha sonra komponent, daha sonra scart ve son olarakta kompozit şeklinde video kalite sıralaması yapılabilir.
• Bütün bağlantıları aynı zamanda kullanmayınız aksi durumda görüntü etkilenebilir.
• Fiziksel bağlantı yalnızca, normal görüntü sağlayan video ayarları ile uyumludur. (Detay için, sistem ayarları kısmından, video ayarlarına bakınız.)

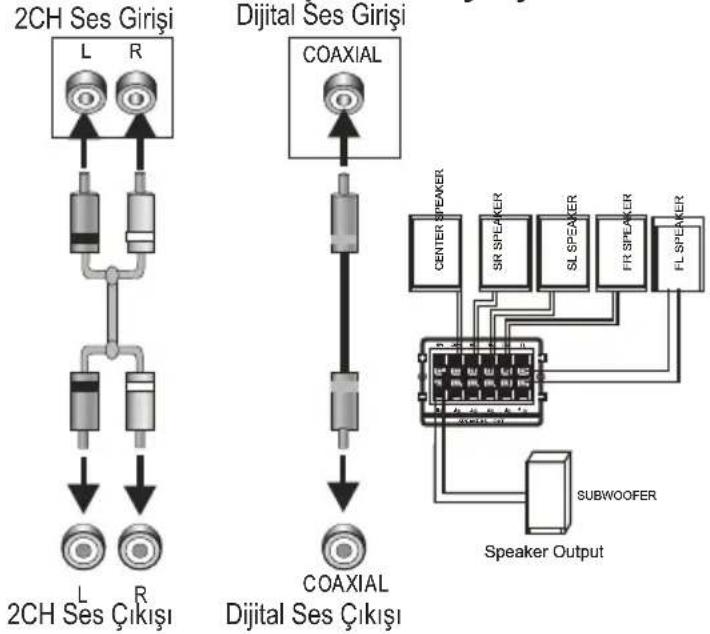

2 Ses sistemi bağlantısı

Bu ünite için ses çıkışları aşağıdaki gibidir.

2.1 Stereo Ses

Stereo ses girişini ünitenin stereo ses çıkışına bağlamak için bir çift ses kablosu(Kırmızı sağ için/beyaz sol için) kullanınız.

2.2 Koaksiyell Dijital Ses

Ünitenin koaksiyel çıkışını, güç anfisinin koaksiyel girişine bağlamak için belirli bir koaksiyel kablo kullanınız.

2.3 Hoparlör çıkışı

Hoparlörleri ünitenin hoparlör ses çıkışına bağlamak için hoparlör kablosunu kullanınız.

TV/Monitor/Amplifier Ses Çıkış

DVD Ses Çıkışı

Not:

Fiziksel bağlantı ünitenin ses çıkış ayarı ile uyumlu olmalıdır. Daha fazla detay için sistem ayarları kısmından ses ayarlarına bakınız.

2.4 Audio Input

Ayar sayfasını görüntülemek için [SET UP] tuşuna basınız. Ayar modundan çıkmak için tekrar aynı tuşa basınız. Yön tuşları ile istediğiniz seçeneği seçiniz ve enter ile onaylayınız.

(1) Bazı ayar modları mevcut olan modlar ile alakalıdır.
(2) Ayarlar hafizaya alınır ve güç kesilse de hafızada kalır.

1 GENEL AYAR SAYFASI:

1.1 TV Ekrani

4:3 Pan scan(Panoromik): Üniteyi normal Tv'ye bağladığınız zaman, geniş ekran görüntü tam ekranda gösterilir, fakat bazı kısımlar kesilir.
4:3 Letterbox(Sinemaskop): Üniteyi normal Tv'ye bağladığınız zaman, geniş ekran görüntü ve alt ve üst kısımlarda siyah çubuklar görüntülenir.
16:9: Üniteyi geniş ekran Tv'ye bağladığınız zaman bu seçeneği kullanınız.

Wide-Squeeze: Üniteyi geniş ekran Tv'ye bağladığınız zaman bu seçeneği kullanınız.

1.2 Açı İşareti

DVD diski çoklu açı sahnesine sahip ise, bu seçenek açık olarak seçildiği zaman açı işareti görülecektir. Bu fonksiyon sadece çoklu açıdan çekimi yapılmış DVDler de geçerlidir.

1.3 Ekran Menü Dili

Ekran menü dilini seçebilirsiniz.

1.4 Açıklamalı altyazı

Bu fonksiyonun aktif olması için diskin bu özelliğe sahip olması gerekmektedir. Uzaktan kumandadan [SUBTITLE] tuşuna basarak fonksiyonunu aktif edebilirsiniz.

1.5 Ekran koruyucu

Ekran koruyucu aktif durumda iken, üniteye belirli bir süreliğine disk koyulmaz ise, ekranda hareket eden bir resim görülecektir ve 20 dakika sonra cihaz stanby konumuna geçecektir. Tekrar aktif etmek için kumanda üzerindeki [STANDBY] tuşuna basınız.

1.6 HDCD (Yüksek çözünürlüklü uyumlu dijital)

HDCD, HDCD olarak kodlanmış CD lerin seslerinin detaylı ve zengin bir şekilde iletilmesini sağlayan bir özelliktir. Dijital filtre 2x, 1x yada kapalı olarak ayarlanabilir.

1.7 Son hafıza

Bu fonksiyon aktif iken, cihaz en son oynatılan diskin kalan süresini hafızaya alacaktır. Daha sonra açıldığı zaman, hafızada kalan süreden oynatılcaktır.

2 SES AYAR SAYFASI :

2.1 ANALOG SES AYARI:

2.1.1 DOWNMIX:

Sol/Sağ: Orjinal ses 5.1 formatında ise, sol ve sağ kanal formatı ses çıkışıdır.

STEREO: Orjinal ses 5.1 formatında ise, ses çıkış formatı stereodur.

3D SURROUND: Ses çıkışı sanal surround sesidir. (Yalnızca 5.1CH oynaticıda.) 5.1CH: Downmix fonksiyonunu kapatınız. 5.1CH disk oynatılırken ya da ünite 5.1 kanal amplifikatörüne bağlandığında bu seçenek seçilmelidir.( )Yalnızca 5.1CH NOTE: Bu fonksiyon yalnızca Dolby AC-3 olarak kodlanmış 5.1ch diskler için geçerlidir.

2.1.2 ÖN, MERKEZ, ARKA ve SUB-WOOFER hoparlör

Downmix modu kapalı iken (downmix 5.1 ayarlanır) merkez ve arka hoparlör aktiftir. Ön hoparlör büyük ve küçük olarak ayarlanabilir. Merkez ve arka hoparlör büyük, küçük ya da kapalı olarak ayarlanabilir. Subwoofer kapalı ya da açık olarak ayarlanabilir.

2.1.3 DİYALOG: DIALOG modu aktif olduğunda, yukarı/aşağı yön tuşları ile ayarını yapabilirsiniz. DOWNMIX modu, sol/sağ ya da stereo seçilidir.)

NOT: 5.1CH disk oynatalırken, bu seçenek hoparlör sesini ayarlamak için kullanılabilir.

2.1.4 D.R.C: Dinamik Oran kontrolü, otomatik, açık ya da kapalı olarak ayarlanabilir.
2.2 DİJİTAL SES AYAR SAYFASI: :

2.2.1 DİJİTAL ÇIKİŞ

SPDIF OFF: Dijital ses çıkışı yok, yalnız analog çıkış var. (Koaksiye kapalı)

SPDIF/RAW: : Dijital ses çıkışı RAW formatında olacaktır.

Normalde bu mod DTS ve dijital 5.1 sinyalleri için kullanılır.

SPDIF/ Dijital ses çıkışı PCM formatında olacaktır. PCM:

Normalde bu mod CD sinyalleri için kullanılır.

2.2.2 LPCM OUT

PCM modunda, PCM frekansını 48kHz ya da 96kHz seçiniz.

Not: Bazı amplifikatörler, koaksiyel çıkışı etkileyecek 96kHz örneklemeyi desteklemez.

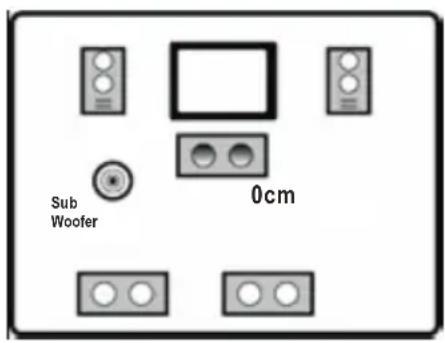

2.3 KANAL GECİKME SAYFAASI

Bu seçenek, merkez, arka hoparlörler ve subwoofer arasındaki gecikmeyi ayarlamak için kullanılır.

Eğer yukarıdaki ayarlar yeterli olmazsa, hoparlör aralıklarını gerçeğe uygun olarak ayarlarsınız.

Hoparlörü seçmek için [▲] [▼]uşlarını mesafeyi ayarlamak için [▶] [◀]uşlarını kullanınız.

NOT:

Dinleyici ve merkez ya da surround hopörler arasındaki mesafe dinleyici ve ön hoparlörler arasındaki mesafeden daha uzun ise, cihaz gecikmeleri desteklemez.

Bu durumda, gecikme ayarları hoparlör yerleşimi ile uyumsuzdur. lütfen bütün mesafe farklarını 0cm olarak ayarlayınız. Eğer mümkün ise alıcı/anfinizi kanal gecikmesini ayarlamak için kullanınız.

2.4 EKOLAYZER

2.4.1 SES MODU

İstediğiniz ses modunu bu seçenek ile seçebilirsiniz.

2.4.2 BASS BOOST

Bu seçeneği AÇIK olarak ayarlayabilirsiniz.

2.4.3 SÜPER BASS

Süper bass efekti için bu seçeneği AÇIK olarak ayarlayabilirsiniz.

2.4.4 TREBLE BOOST

Bu seçeneği AÇIK olarak ayarlayabilirsiniz.

2.5 3D İŞLEM

Bu özellik sadece 2 hoparlör kullanarak sana surround ses efekti elde etmeninizi sağlar.

2.5.1 PRO LOGIC II

Pro Logic II: 2 kanallı ses kaynağınlı 5.1 kanala uzatmanız için Dolby Pro Logic II ayarlamanızı sağlar.

NOT: DOWNMIX 5.1ch olarak ayarlandığında Prologic II fonksiyonu etkindir.

Bu seçenek Pro Logic II işlemi için açık ya da kapalı yapılabilir.

AÇIK: Pro Logic II işlemi sürekli açık.

KAPALI: Pro Logic II işlemi kapalı

OTO: Pro Logic II işlemi sadece Dolby Pro Logic II ile kodlanmış içerik tespit edildiğinde aktif olur.

NOT: Pro Logic II işlemi kapalı iken, aşağıdaki seçenekler pasif olacaktır.

(MOD, PANORAMA, DERİNLİK ve MERKEZ GENİŞLİĞI)

2.5.1.2 MOD

Pro Logic II modunu ayalamak için kullanınız

MÜZİK: Çoklu kanal müzik oynatımı için surround efekti

VIDEO: Merkez kanala iki kanal sesi kodlanmış gibi vurgu verir ve oynatma 5.1 ch sistemindedir.

PRO LOGIC: Mono surround kanallı orjinal Dolby Pro-Logic işlemini aktif eder.

OTO: Giriş formatına göre işlem formatını otomatik olarak seçer.

2.5.1.3 PANORAMA

Modunuz MÜZİK olarak ayarlandığında bu seçeneği açık ya da kapalı olarak seçebilirsiniz. Panorama modu kapalı seçildiğinde, ön stereo ses surround kanalar içine yerleştirilecektir.

2.5.1.4 DIMENSION

Modunuz MÜZİK olarak ayarlandığında bu seçeneği açık ya da kapalı olarak seçebilirsiniz. This item allows gradual adjustment of the soundfield either towards the front or towards the rear. This is useful in setting a more even balance from all speakers with some rooms.

2.5.1.5 MERKEZ GENİŞLİĞI

Modunuz MÜZİK olarak ayarlandığında bu seçeneği açık ya da kapalı olarak seçebilirsiniz. Bu seçenek sağ ve sol hoparlörlere göre merkez kanal ses efektgenişliğini kontrol eder. Seviye değeri artırıldıkça, merkez kanal ses sol ve sağ hoparlörlere doğru taşınır.

2.5.2 YANKI MODU

Yankı modunu bu seçenek ile belirleyebilirsiniz.

2.6 KARAOKE AYARLARI

2.6.1 Mikrofon Ayarları

2.6.1.1 Mikrofon

Mikrofonu bağlamak için bu seçeneği açmanız gerekmektedir.

2.6.1.2 Mikrofon Sesi

Bu seçeneğe girdikten sonra yön tuşlarını kullanarak seviyeyi belirleyebilir, ENTER tuşuna basarak ayarınızı onaylayabilirsiniz.

2.6.1.3 Eko seviyesi

Bu seçeneğe girdikten sonra yön tuşlarını kullanarak seviyeyi belirleyebilir, ENTER tuşuna basarak ayarınızı onaylayabilirsiniz.

3 DOLBY DİJİTAL AYARI:

3.1 ÇİFT MONO

Stereo: Ses çıkışını ses çıkışı olarak ayarlama.

Sol-Mono: Ses çıkışını sol-mono olarak ayarlama.

Sağ-Mono: Ses çıkışını sağ-mono olarak ayarlama.

Karışık-Mono: Ses çıkışıni karışık-mono olarak ayarlama.

NOT: Bu fonksiyon sadece Dolby AC -3 olarak kodlanmış 2-kanallı diskler içindir.

3.2 DİNAMİK

Geniş bir alanda alçak ses ile film izlerken, örneğin gece, bu seçeneğin değerini artırarak, ses kayıplarını önleyebilirsiniz.

4 VİDEO AYAR SAYFASI

4.1 V İDEO ÇIKIŞI:

KAPALI: Video çıkışı kompozit ayarlanır.

YUV: Y/U/V terminallerine bağlantı yapıldığı zaman, video çıkışını analog komponent video formatında ayarlayınız.

RGB SCART bağlantısı yaptığınız zaman, video çıkışını Kırmızı/Yeşil/Mavi [RGB]'da ayarlayınız.

Not: :

Video bağlantısı fiziksel bağlantıdan farklı ise, TV resimleri göstermeyebilir. Bu durumda, cihazı resteleyebilirsiniz. Daha sonra resim tekrar görülünceye kadar [V_MODE] tuşuna basılı tutunuz.

4.2 ÇÖZÜNÜRLÜK

İstenilen çözünürlük bu seçenekten belirlenir.

4.3 RENK AYARI:

4.2.1 KESKİNLIK: Çıkış modları için 3 farklı seçenek vardır:

YÜKSEK\ORTA\ALÇAK.

4.2.2 PARLAKLIK, KONTRAST, TONLAMA, DOYGUNLUK : İlgili seçeneğe

girdikten sonra yön tuşları ile ayarınızı yapabilir, ENTER ile onaylarsınız.

4.2.4 GAMA:Dört çıkış seçeneği vardır:

YÜKSEK\ORTA\ALÇAK. HİÇBİRİ

4.3.4 LUMA GECİKMES

Bu seçeneği (0T ve 1T) arasında ayarlayabilirsiniz.

4.4 HDMI AYARLARI

HDMI hakkında

HDMI ( Yüksek çözünürlüklü multimedya arayüzü), yüksek çözünürlüklü televizyon ve ev sinema sistemi gibi görsel-işitsel cihazlar için bir arayüzdür. 19 kablonun bir kablo içinde sarılı olduğu USB kablosuna benzer bir kablodur. HDMI kablo, 5 Gbps band genişliğinde veri taşıma yapabilir. Bu çoklu kanal ses ve video transfer eden ikili band genişlighinden daha iyidir. Bu ve diğer faktörlerden dolayı HDMI teknolojisi daha önceki komponent video, S-video ve kompozit videoya göre daha fazla tercih edilir.

Diğer bahsedilen arayüzler bütün analog iken, HDMI bir sıkıştırma değildir, bütün dijital sinyaldir. Analog arayüz ile, az bir kusur ile analoga dönüştürülen temiz bir dijital kaynak, Tv'ye gönderilir ve ekranda görüntülemek için tekrar dijital sinyale dönüştürülür. Herbir dönüştürmede dijital sinyal doğruluğunu kaybeder, sonuç olarak görüntü kalitesinde bazı bozulmalar oluşur. HDMI pürüzsüz ve kaliteli bir görüntü iletimini sağlamak için kaynak sinyali korur ve analog dönüşümleri yok eder.

Standart bir HDMI ya da A tipi 19 kabloya, B tipi ise 29 kabloya sahiptir. Daha sonrası resim hareket endüstrisi ve diğer profesyonel uygulamalar için hedeflenmektedir.

Yardımcı bilgi hepsini bir uzaktan işlevsellik içinde sağlar ve diğer birliktelik özellikleri önceki arayüzler için mümkün değildir.

HDMI standart video formatlarını, genişletilmiş video ve yüksek çözünürlüğü destekler ve ayrıca DVI (Dijital video arayüzü) ile geriye de uyumludur. Yüksek ve son grafik kartları özelliğinde bir DVI port DVI/HDMI kablo yardımıyla bir HDMI arayüze bağlanır. Bu bir ucunda DVI konnektör diğer ucundan HDMI konnektör olan basit bir kablodur. Bir kural olarak, HDMIkablolar 5 metreden uzun çalışmazlar ya da sinyal bozulmaları meydana gelebilir.

4.4.1 HDMI

HDMI modunu aktif etmek için bu seçeneği AÇIK ya da KAPALI olarak seçebilirsiniz.

5 TER CİH S AYFASI

Diks tepsisinde herhangi bir CD diski takılı değil ise, işlem yapılmıyorsa bu seçenek aktiftir.

5.1 TV Sistemi:

Ünite her çeşit TV sistemlerine uyumludur. PAL, MULTI ya da NTSC seçeneklerinden birini seçebilirsiniz.

PAL: PAL sisteminde çıkış olarak ayarlayınız.

MULTI: TV sistemi disk sisteminize bağlı olarak otoatik değişir.

NTSC:

NOT: Eğer yanlış modu seçerseniz, görüntü çok zayıf olacaktır. Bu sorunu ortadan kaldırmak için seçeneğinizi önceden ayarlayınız.

Sistem Ayarları

5.2 PBC: İki çıkış modu seçneği vardır: KAPALI/AÇIK.PBC açık ayarlanırsa, VCD2.0 oynatılırken, ana menüye dönülür, PBC kapalı seçilirse, VCD2.0 oynatılırken, ana sıraya dönülür.

NOT: Bu fonksiyon sadece VCD 2.0 gibi PBC fonksiyonu ile kodlanmış diskler için geçerlidir.

DVD, VCD1.1, CD-DA ve MP3 diskleri PBC fonksiyonuna sahip değildir.

5.3 SES, ALTYAZI ve DİSK MENÜ DİLİ SEÇİMİ:

Tercihlerinize göre bazı başlangıç ayarları vardır. Eğer ayar disk içeriği tarafından destekleniyorsa, çalışacaktır. Aksi durumda, diskin varsayılan ayarları etkili olacaktır. Bu ayarlar [AUDIO] ve [SUBTITLE] tuşlarına basılarak sırasıyla değiştirilebilir.

NOT: Eğer seçilen dil, oynatılan diskte mevcut değil ise, varsayılan ayarlar kullanılır.

5.4 EBEVEYN:

Kontrol seviyesi ebeveynlerin içerikleri kontrol etmesi ve çocuklarını şiddet ve erotizm içeren durumlardan koruması içindir. Diskin seviyesi, ayar seviyesinden yüksek ise, oynatılmaz.

NOT: Bu fonksiyon sadece ebeveyn kontrolüne sahip olan diskler için geçerlidir.

5.5 ŞİFRE

5.5.1 ŞİFRE MODU

Açık/kâpalı olarak ayarlanabilir.

NOT: Bu seçeneği değiştirmeden önce d oğru şifreyi girmelisiniz ve [ENTER] tuşuna basmalısınız. Varsayılan şifre 136900.

5.5.2 ŞİFRE

Bu seçenek ile şifreyi resetleyabilirsiniz.

NOT: Eğer şifrenizi resetlerseniz, her zaman varsayılan şifre (136900) olacaktır.

5.6 VARSAYILAN:

Ebeveyn kontrolü ve Şifre ayarları dışında bütün ayarlarda Fabrika ayarlarına/dönme fonksiyonu

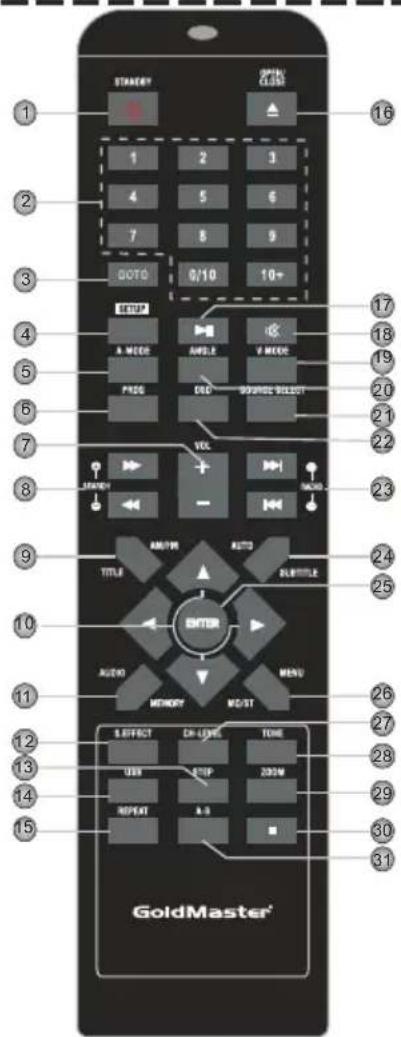

Uzaktan Kumanda

1 STANDBY 16 AÇMA/KAPATMA
2 SAYI TUŞLARI 17 OYNAT/BEKLET
3 GOTO 18 SESSIZ
4 AYAR 19 V-MODU
5 A-MODU 20 AÇI
6 PROGRAM 21 KAYNAK SEÇİMİ
7 SES SEVİYESİ+/- 22 OSD MENÜSÜ
8 İLERİ/GERİ ALMA 23 SONRAKİ/ÖNCEKİ
9 BAŞLIK 24 ALTYAZ
10 YÖN TUSLARI 25 GİRİŞ
[3][1]/[3][ ] ↑ ↓ 26 MENÜ
11 SES 27 KANAL SEVIYESI
12 S. EFEKTI 28 TON
13 ADIM 29 ZOOM
14 USB 30 DURDUR
15 TEKRAR 31 A-B TEKRARI
8 ARAMA+/- 23 RADYO+/-
9 AM/FM 24 OTO
11 HAFIZA 26 MO/ST

TUNER:

Uzaktan Kumanda Çalışması

• Pilleri takınız ve kumanda ve alıcı arasında sağ ve soldan 30 derece açı ve 8 metre olacak şekilde kullanımını sağlayınız.
• Eğer uzun süre kullanmayacaksanız, pilleri çıkartınız.

Pilleri Takma

• Pil bölümü kapağını çekiniz.
• (AAA) tipi iki pili takınız ve kutupların doğru olduğundan emin olunuz.
• Kapağı takınız.

Not : Eski ve yeni bataryaları karıştırmayınız.

Zayıf piller akıntı yapabilir ve kumandaya zarar verebilir.

Oynat

STANDBY

OPEN/CLOSE

GOTO

PROGRAM

Cihazı açmak için basınız, Stand by moduna geçmek /çalışma modu geçişi.

TUNER(AM/FM)/LINE 1/DVD arasında geçiş için kullanınız

Ayar menüsüne girmek ve ayar menüsünden çıkmak için kullanınız

Disk kapağını açma/kapatma

Sayı tuşları, doğru numaraları girmek ya da parçaları doğrudan seçmek için kullanılabilir

Seçilen bir maddeyi onaylamak için basınız.

Menu içerisinde imleç hareketleri için kullanılır.

Oynatmak için başlık, bölüm, parça zamanını seçmek için [GO TO] tuşuna basınız. Gitme zamanını girmek için sayı tuşlarını kullanınız.

İstediğiniz sıra ile disk içeriklerini oynatabileceğiniz program menüsüne girnek ve çıkmak için bu tuşu kullanınız. Menüde çalma listesi ayarlamak için yön ve sayı tuşlarını kullanınız, daha sonra START kısmına gidiniz ve ENTER tuşına basarak oynatmayı başlatınız. Oynatma sırasında, program menüsüne girmek için [PROG] tuşuna, oynatmayı durdurmak için STOP seçeneğine gidiniz ve ENTER ile onaylayınız.

STEP

Oynatmayı bekletmek ve tekrar oynatmaya devam etmek için bu tuşa ▶ıl basınız.Ya da hızlı ileri/geri alma modundan normal oynatmaya dönmek için bu tuşu kullanınız.

Oynatmayı durdurmak için bu tuşa birkez basınız. Oynatmaya devam etmek için tuşuna basınız. Oynatmayı durdurmak ve başa dönemk için bu tuşa iki kez basınız.

Hızlı ileri arama için bu tuşu kullanınız.

Hızlı geri alma için bu tuşu kullanınız.

Bir önceki bölüme/parçaya geçme için kullanınız

Bir önceki bölüme/parçaya geçme için kullanınız

DVD, MPEG4 ya da VCD diskleri oynatılırken, Videoları çerçeve çerçeve oynatmak için bu tuşa tekrarlı olarak basınız. Normal oynatmaya dönmek için ▶ tuşuna basınız.

Oynat

REPEAT

Tekrar modları arasında geçiş için sürekli olarak basınız.

Not: PBC fonksiyonu açık iken bu fonksiyon geçersizdir.

A-B

DVD, VCD, MPEG4 ve CD diskileri oynatılırken, belirli bir bölümü tekrarlamak için [A-B] tuşuna basınız.

AB- bölümünün A- başlangıç kısmını belirtmek için bir kez, -B bitiş kısmını belirlemek için ikinci kez basınız.

A-B tuşuna üçüncü kez basınınız, A-B tekrarını iptal ederek normal oynatmaya dönmek içindir.

MUTE

Cihazın sesini tamamen kapatmak için bu tuşa basınız, normal ses seviyesine dönmek için tekrar aynı tuşa basınız.

VOL+/-

Ses seviyesini artırmak/azaltmak için bu tuşu kullanınız.

S. FARKI ses efektleri elde etmek için tekrarlı olarak basınız.

Gerçek 5.1 efekti elde etmek için DOLBY 5.1 kanal iledisk oynatırken, S.EFFECT kapatmanız daha iyidir.

CH-LEVEL

Kanal seçimi için bu tuşa, seviyeyi ayarlamak için ise [VŞLUME+/-] basınız.

TONE

Bass, treble seçimi için[TONE], tuşuna değeri ayarlamak için [VOLUME+/-] tuşuna basınız.

TITLE

DVD diski oynatılırken başlık menüsüne giriş

MENU

Disk menüsüne giriş

VCD2.0 diski oynatılırken, PBC gibi çalışır. PBC'yi açıp/kapatmak için [MENU] tuşuna basınız PBC açık iken disk menüsü görünecektir, menüden bir program menüsü seçebilirsiniz. Kapalı konumda iken, menü görünmeyecektir, parçaları seçmek için sayı tuşlarına basınız. VCD1.1, CD-DA ve Mp3 PBC menüsüne sahip değildir.

SUBTITLE

Çoklu altyazı desteği olan diskler oynatılırken, [SUBTITLE] tuşuna basarak istediğiniz altyazıyı seçebilirsiniz. (Sadece altyazı desteği olan videolar için geçerlidir)

OSD

Disk bilgisini ekranda görüntülemek ve saklamak için [OSD] tuşuna basınız.

AUDIO

Çoklu kanal içeren DVD diskler oynatılırken, istediğiniz ses kanalını seçebilirsiniz. Tekrarlı basarak geçiş yapabilirsiniz.

ANGLE

Çoklı açıya sahip diskler oynatılırken, farklı açılarda izleme mümkündür.

V-MODE

Video çıkış modları arasında geçiş

A-MODE

Ses çıkış modları arasında geçiş için tekrarlı olarak basınız.

5.1 kanal çıkışı, stereo çıkış

ZOOM

DVD, MPEG-4 ya da VCD disk oynatılırken, [ZOOM] tuşuna basarak resmi yakınlaştırıp/uzaklaştırabilirsiniz.

Resim yaklaştırılmış konumda iken yön tuşları ile resmi hareket ettirebilirsiniz.

USB

U disk/sd/ms/mmc kart ve DVD kaynağı arasında geçiş yapmak için tekrarlı olarak basınız.

Tuner Kısmi

Aşağıdaki tuşlar FM modunda kullanılmaktadır. Radyo moddunubu seçmek için [SOURCE SELECT] tuşunu kullanınız.

AM/FM

AM ve FM modları arasında geçiş için basınız

MO/ST

FM modunda yayın sinyallerinin alımında Mono ve Stereo geçişi için kullanınız.

MEMORY

Yeni bir frekans ayarladıktan sonra [MEMORY] tuşuna basınız, daha sonra istediğiniz frekansı kaydedeceğiniz kanal numarasına basınız

AUTO

Radyo frekans yayınlarını otomatik aramak için basınız

Otomatik arama sırasında, aramayı durdurmak için basınız.

Önceden ayarlanmış kanalları seçmek için kullanırlar.

Örneğin, önceden 2 ye kaydedilmiş kanal için [0] ve [2], 15'e kaydedilmiş kanal için [1] ve [5] 'e basınız.

SEARCH+/-

Manuel ince ayar için basınız (Artırma/azaltma)

RADIO+/-

Kayıtlı önceki/sonraki kanal seçimi için kullanılır.

NOT: Tuner modunda, [VOL+/-], [CH-LEVEL], [MUTE], [TONE] ve [S.EFFECT] tuşları aktif durumdadır.. Detaylar için DVD bölümündeki kumanda tuşları tanıtım sayfasına bakınız.

Oynat

SD ve MMC/ MS CARD/ USB OYNATMA

• USB diski cihaza taktığınız zaman USB tuşuna basarak USB moduna geçebilirsiniz, tekrar aynı tuşa basarak DVD moduna dönersiniz.
• SD/MS/MMC kartı cihaza taktığınız zaman USB tuşuna basarak USB moduna geçebilirsiniz, tekrar aynı tuşa basarak DVD moduna dönersiniz.

NOTE:

• USB disk ya da hafıza kartı cihaza takıldığında cihazda herhangi bir anormal durum oluşursa, cihazın fişini çekiniz, USB diski ve hafıza kartını çıkarınız, daha sonra cihazı tekrar çalıştırınız.
• USB disk ya da hafıza kartı aynı anda cihaza takıldığında, USB moduna geçmek için [USB] tuşuna birkez, hafıza kartına geçmek için ise bir kez daha [USB] tuşuna basınız.

KARAOKE OYNATMA

• Cihaza bağlanmış mikrofonu aktif etmen için MIC ayarını açık yapınız ve mikrofon ses seviyesini karaoke ayarlarından ayarlayınız.
• Arka panelde bulunan karaoke girişlerine bir ya da iki mikrofon takabilirsiniz.
• Akaraoke ayarlar bölümünden mikrofon sesini, yankı seviyesini istediğiniz gibi ayarlayabilirsiniz.
• Disk tepsisine karaoke Cdsi takınız ve [AUDIO] tuşuna basınız.

MP3/MPEG4 DİSKİ OYNATMA:

Cihaza MP3/MPEG4 diski taktığınız zaman içerik menüsü görülecektir.

MENÜ İŞLEMLERİ

Dosya ya da klasör seçimi için yön tuşlarını kullanınız, klasöre giriş yapmak ya da dosyayı oynatmak için ENTER tuşuna basınız.

İçerk menüsünde[ ]tuşuna basaraküst menüye geçebilirsiniz, [ / ↕] ■uşları ile geri dön/ilerle önceki ya da sonraki menü sayfasına geçebilirsiniz.

[PROG]: Klasör oynatma modu ve oynatma listesi modları arasında geçiş için tekrarlı olarak basınız.

[MENU]: MPEG4 disk oynatması sırasında, içerik menüsüne dönmek için basınız.

KODAK RESİM Cd'si OYNATMA

• Disk yuvasına Kodak resim Cd'si takınız, ünite diski otomatik olarak yükleyecektir.
• Disk içindeki resimleri önlizleme ekranında görüntülemek için [STOP] tuşuna basınız.

Önizleme modunda, bir resmi seçmek için yön tuşlarını kullanınız. Daha sonra [ENTER]/[PLAY/PAUSE] tuşlarına basarak oynatmayı başlatınız. Ekranın alt kısmındaki araçlar seçimini yapmak için yön ve [ENTER] tuşlarını kullanınız.

Slayt Gösterisi: Slayt gösterisi başlar.

Menü: Uzaktan kumanda fonksiyonu için talimat menüsüne giriniz. Menü içinde bir önceki menü sayfasına dönmek için[ENTER] tuşuna çıkmak için ise tekrar aynı tuşa basınız.

[NEXT]/[PREVIOUS]:Önceki/sonraki sayfaya dönme.

• Uzaktan Kumanda Fonksiyonu

[STOP] : Önizleme moduna girme

[ZOOM]: [ZOOM], ve arkasından [FAST FORWARD]/[FAST REWIND] tuşlarına basarak resmi yakınlaştırıp/uzaklaştırabilirsiniz. Resim yaklaştırılmış konumda iken yön tuşları ile resmi hareket ettirebilirsiniz. Yakınlaştırma modundan çıkmak için tekrar [ZOOM] tuşuna basınız.

[NEXT]/[PREVIOUS]: Oynatma sırasında önceki/ sonraki resme geçme.

[PLAY/PAUSE]: Resim Cd'si oynatma ya da oynatmayı durdurma.

Herhangi bir sorun ile karşılaştığınız zaman aşağıdaki tabloyu okuyunuz.

Sorun	Sebep	Çözüm
Güç yok	● Güç kablosu takılı değil	● Güç kablosunu takınız
	● Sigorta bozuk	● Aynı değerdeki bir sigorta takınız.
Görüntüyok	● TV video ayarları doğru değil	● Uygun ayarı seçiniz.
	● Video ayarları iyi yapılmamış	● Uygun ayarı seçiniz.
	● Video kablosu iyi bağlanmamış	● Uygun kabloyu takınız.
Ses yok	● Ses kablosu iyi bağlanmamış	● Uygun kabloyu takınız.
	● Seçilen kaynak yanlış	● Uygun kaynağa geçiniz
	● Ses ayarları doğru yapılmamış	● Uygun ses ayarını seçiniz
Resim bozuk	● Kirli disk	● Diski temizleyiniz.
	● İleri/geri alma modunda	● Bazen zayır bozulmaların görülmesi normaldir.
Oynatma yok	● Disk yok	● Diski takınız.
	● Disk kötü	● Temizleyip tekrar takınız.
	● Disk ters koyulmuş	● Diski doğru yerleştiriniz.
	● Kirli disk	● Diski temizleyiniz
	● TV ekranında menü var	● Menü kapatma ayarını kullanınız.
	● Ebeveyn kontrolü çalışıyor	● Ebeveyn kontrol ayarını kapatınız.
Tuşlar bozuk	● Güç dalgası ya da diğer statik parazitlenme	● Gücü açıp kapatınız ve tekrar deneyiniz.
Uzaktan kumanda çalışmıyor	● Çalışmıyor	● Kumandayı alıcıya odaklayınız.
	● Uzaktan kumanda mesafesiçok fazla	● Kumanda mesafesi en fazla 8m olmalıdır
	● Piller zayıf	● Pilleri yenisi ile değiştiriniz
Alicı modunda kanal bulunamıyor	● Anten bağlı değil	● Anteni bağlayınız
	● Kaynak modu alıcıda değil	● Alicı moduna geçiniz

DVD ALICI

Güç kaynağı		AC ~230V/50Hz
Güç Tüketimi		150W
Çalışma şartları	Sıcaklık	-10~+40 °C
	Nem oranı	5%~90%
Disk çıkışı	TV Sistemi	PAL/NTSC
	Frekans aralığı	20Hz~20KHz
	S/N(A weight)	>80dB( )1KHz
	Dinamik aralık	≥70dB( )1KHz
	THD+GÜRÜLTÜ	≤ -60dB(1KHz)
Tuner	AM frekans aralığı	522 KHz~1620KHz
	FM band aralığı	87.5MHz ~108MHz
Güç çıkışı (Maks)		15W x 5+30W
Frekans cevabı		± 1.5dB(20Hz~20KHz)

Ek Teknik Özellikler (Enerji Tüketimi)

Güç kaynağı: AC \~230V/50Hz

Güç Tüketimi: 150W

Güç çıkışı (Maks): 15W x 5+30W

DVD ALICI

Güç kaynağı		AC ~230V/50Hz
Güç Tüketimi		150W
Çalışma şartları	Sıcaklık	-10~+40 °C
	Nem oranı	5%~90%
Disk çıkışı	TV Sistemi	PAL/NTSC
	Frekans aralığı	20Hz~20KHz
	S/N(A weight)	>80dB( )1KHz
	Dinamik aralık	≥70dB( )1KHz
	THD+GÜRÜLTÜ	≤ -60dB(1KHz)
Tuner	AM frekans aralığı	522 KHz~1620KHz
	FM band aralığı	87.5MHz ~108MHz
Güç çıkışı (Maks)		15W x 5+30W
Frekans cevabı		± 1.5dB(20Hz~20KHz)

CE

CİHAZIN KULLANIM ÖMRÜ 10 YILDIR.

Merkez Servis İletişim Bilgisi

Adres: Halkalı cad. No:224 Sefaköy-İstanbul-Türkiye

Fax : [phone]

Web : www.goldmaster.com.tr E-mail : [e-mail]

GoldMaster®

DVP-6500 HDMI

DVD OYNATICI 5.1 EV SİNEMA SİSTEMİ

Üretici Firma

İthalatçı Firma

Koza Elektronik Dış Ticaret

E-5 Karayolu Caddesi Beşyol mah.

No:27/A 34295 Küçükçekmece/İstanbul

Fax:[phone]
