KULLANIM KILAVUZU DVP-6000 GoldMaster

Kullanma KılavuzuKullanma Kılav

İçindekiler

Özellikler....2

Uyarı....3

Aksesuarlar....4

Panel....5

Bağlantılar....6-7

Sistem Ayarları....8-12

Uzaktan Kumanda....13-14

Oynat....15-19

Pratik Çözümler....20

Teknik Özellikler....21

Özellikler

Ürünümüzü aldığınız için teşekkür ederiz. Bağlantılar yapmadan ve cihazı çalıştırmadan önce kılavuzu dikkatlice okuyunuz ve ileride karşılaşabileceğiniz durumlar için muhafaza ediniz. Bu DVD, yüksek kalitede video ve ses almanızı sağlayarak yeni nesil ev sinema sistemi ile daha keyifli vakit geçirmenizi sağlar.

• Dahili Dolby Dijital, LPCM, MPEG vb dijital ses çözücü
  • HiFi, 96kHz/24bit ses dijital işlemci
  • KOAKSİYELdijital sesçıkışı
  • DVD/VCD/CD/MP3//MPEG4/JPEG resim CD'si uyumluluğu
  • Tam fonksiyonlu uzaktan kumanda
  • AM/FM stereo ayar sistemi
• Yüksek kalitede amplifikatör

UYARI

ÖNEMLİ NOTLAR:

• Cihazı kullanmadan önce kullanma klavuzunu dikkatlice okuyunuz.
• Cihazın kapağını ya da diğer dahili parçaları açmayınız.
• Cihazı kullanmadığınız zamanlarda gücünü kesiniz. ( Eğer uzun süre cihazı uzun süre kullanmayacaksanız, fişini çekiniz.)
• Cihazı asla radyatör, ısı regülatör, fırın veya aşırı ısı veren cihazların yakınında tutmayınız.
  • Cihazı suya yakın ortamlardan uzak tutunuz.
• Cihazı yatay konumda yerleştiriniz. Ve ünitenin havalandırılmasını sağlayınız. Cihazın havalandırma deliklerini kapatmayınız.
• Cihazı sadece temiz kuru bir bez ile siliniz.
• Bu kitap yalnızca kullanıcılara ünitenin kullanımında yön göstermek için hazırlanmıştır.

Üçgen içerisinde gösterilen yıldırım işareti "Tehlikeli Voltaj" i sembol eder. Kullanıcılar için Elektrik çarpmasına neden olabilecek tehlikeyi ifade eder.

Üçgen içerisinde gösterilen Önlem ; Kullanıcılar için uyarının önemli olduğunu ve Kullanma kılavuzundaki bilgilere dikkat edilmesi gerektiğini ifade eder.

Uyarı: Lütfen cihazın üst kapağını kendiniz açmayınız! Elektrik çarpmasına neden olabilir; Cihazı Sıvı ile temas ettirmeyiz, nemli ortamda bırakmayınız!

Ünite birinci sınıf lazer ürünü için uygundur. Doğrudan dokunursanız lazer ışını zarar verebilecek radyasyon üretebilir.

Aksesuarlar

Aksesuarlar

Kullanma Kılavuzu

AMAnteni

Uzaktan Kumanda

FMAnteni

A/V Kablosu

Hoparlör Bağlantı Kablosu

Uzaktan Kumanda Çalışması:

• Pilleri kumandaya takınız ve kumandayı en fazla 8m mesafe ve 30 derece açı olacak şekilde alıcıya hizalayınız
  • Kumandayı uzun long time.

Ünite aşağıdaki tip diskler ile çalışabilir:

Disk Tipleri	Sembol İçerik
DVD		Ses+Video
MP3		Ses
Video-CD (VCD)		Ses+Video
CD-DA		Ses
Resim CD		JPEG Resim Cdsi
MPEG-4		Ses+Video

Panel

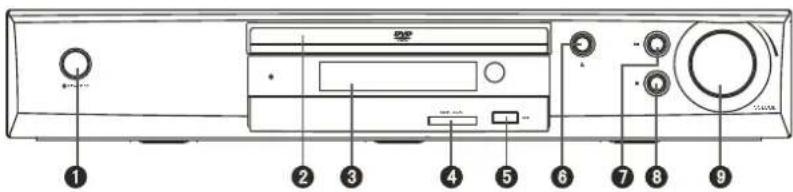

ÖN PANEL:

1. Güç anahtarı
2. Durdurma tuşu

3. Oynat/beklet

4. Disk kapağı

5. Display Screen

6. Kaynak seçim tuşu

7. Açma/kapatma tuşu

8. Ses seviyesi ayar tuşu

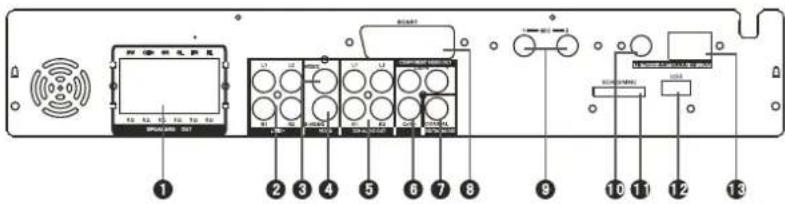

ARKA PANEL:

1 Hoparlör çıkışı"
2 2CH Line Input
3 Video çıkış soketi
4 S-Videoçıkışsoketi
5 2CH ses çıkışı

6 Komponent Y,Cb/Pb,Cr/Pr
7 Koaksiyel çıkış sokeit
8 SCART çıkış soketi
9 Mikrofon soketi
10 FM Anteni

11 SD/MMC/MS portu
12 USB Port
13AMAnteni

Bağlantılar

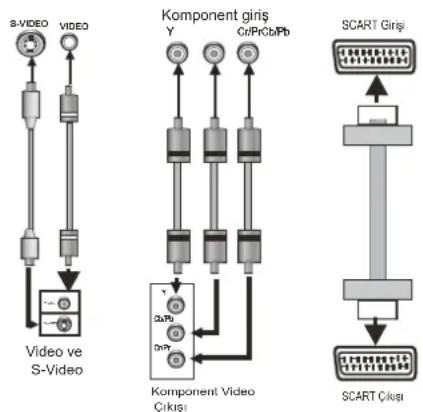

1 Video sistem bağlatısı

Bu ünite için geçerli olan video çıkışları aşağıdaki gibidir.

1.1 Kompozit Video

Ünitenin kompozit video çıkışını TV/monitör video girişine bağlamak için AV kablosunu (sari terminal) kullanınız.

1.2 S-Video

Ünitenin kompozit video çıkışını TV/monitör video girişine bağlamak için S-video kablosunu kullanınız.

1. 3 Komponent Video (YUV)

Ünitenin komponent çıkışını TV/monitör video girişine bağlamak için 3'lü AV kablosunu kullanınız.

1.4 SCART

Scart çıkışını TV/monitör scart terminaline bağlamak için21_pin SCART kablosunu kullanınız.

Not:

• Gerçek bağlantı TV/monitör giriş terminallerine bağlıdır.
• Bütün bağlantıları aynı zamanda kullanmayınız aksi durumda görüntü etkilkenebeilir.
• Fiziksel bağlantı yalnızca, normal görüntü sağlayan video ayarları ile uyumludur. (Detay için, sistem ayarları kısmından, video ayarlarına bakınız.)

Bağlantılar

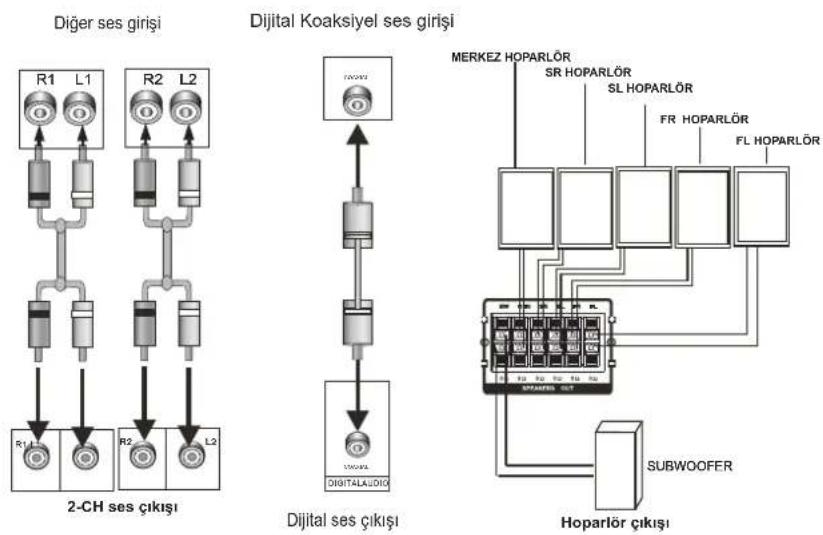

2 Ses sistemi bağlantısı

Bu ünite için ses çıkışları aşağıdaki gibidir.

2.1 Stereo Ses

Stereo ses girişini ünitenin stereo ses çıkışına bağlamak için bir çift ses kablosu (Kırmızı sağ için/beyaz sol için) kullanınız.

2.2 Koaksiyell Dijital Ses

Ünitenin koaksiyel çıkışını, güç anfisinin koaksiyel girişine bağlamak için Belirli bir koaksiyel kablo kullanınız.

2.3 Hoparlör çıkışı

Hoparlörleri ünitenin hoparlör ses çıkışına bağlamak için hoparlör kablosunu kullanınız. (Beyaz+, siyah-).

Not:

Fiziksel bağlantı ünitenin ses çıkış ayarı ile uyumlu olmalıdır. Daha fazla detay için sistem ayarları kısmından ses ayarlarına bakınız.

Sistem Ayarları

1 MENÜ ÇALIŞMASI:

Ayar sayfasını görüntülemek için [SET UP] tuşuna basınız. Ayar modundan çıkmak için tekrar aynı tuşa basınız. Yön tuşları ile istediğiniz seçeneği seçiniz ve enter ile onaylayınız.

(1) Bazı ayar modları mevcut olan modlar ile alakalıdır.
(2) Ayarlar hafizaya alınır ve güç kesilse de hafızada kalır.

2 GENEL AYAR SAYFASI:

2.1 TV Ekranı

4:3 Pan scan(Panoromik): Uniteyi normal Tv'ye bağladığınız zaman, geniş ekran görüntü tam ekranda gösterilir, fakat bazı kısımlar kesilir.

4:3 Letterbox(Sinemaskop): Üniteyi normal Tv'ye bağladığınız zaman, geniş ekran görüntü ve alt ve üst kısımlarda siyah çubuklar görüntülenir.

16:9: Üniteyi geniş ekran Tv'ye bağladığınız zaman bu seçeneği kullanınız.

Wide-Squeeze: Uniteyi geniş ekran Tv'ye bağladığınız zaman bu seçeneği kullanınız.

2.2 Açı İşareti

DVD diski çoklu açı sahnesine sahip ise, bu seçenek açık olarak seçildiği zaman açı işareti görülecektir.

2.3 Ekran Menü Dili

Ekran menü dilini seçebilirsiniz.

2.4 Açıklamalı altyazı

Bu fonksiyonun aktif olması için diskin bu özelliğe sahip olması gerekmektedir. Uzaktan kumandadan [SUBTITLE] tuşuna basarak fonksiyonunu aktif edebilirsiniz.

2.5 Ekran koruyuzu

Ekran koruyucu aktif durumda iken, üniteye belirli bir süreliğine disk koyulmaz ise, ekranda hareket eden bir resim görülecektir ve 20 dakika sonra cihaz stanby konumuna geçecektir. Tekrar aktif etmek için kumanda üzerindeki [STANDBY] tuşuna basınız.

2.6 Son hafıza

Bu fonksiyon aktif iken, cihaz en son oynatılan diskin kalan süresini hafızaya alacaktır. Daha sonra açıldığı zaman, hafızada kalan süreden oynatılacaktır.

Sistem Ayarları

3 SES AYAR SAYFASI:

3.1 ANALOG SES AYARI:

3.1.1 DOWNMIX:

Sol/Sağ: Orjinal ses 5.1 formatında ise, sol ve sağ kanal formatı ses çıkışıdır.

STEREO: Orjinal ses 5.1 formatında ise, ses çıkış formatı stereodur.

3D SURROUND: Ses çıkışı sanal surround sesidir. (Yalnızca 5.1CH oynaticıda.) 5.1CH: Downmix fonksiyonunu kapatınız. 5.1CH disk oynatılırken ya da ünite 5.1 kanal amplifikatörüne bağlandığında bu seçenek seçilmelidir. ()Yalnızca 5.1CH

3.1.2 ÖN, MERKEZ, ARKA ve SUB-WOOFER hoparlör

Ses sisteminiz, yukarıdaki hoparlörleri içermektedir, bunları gerçek hoparlör durumuna bağlı olarak ayarlayabilirsiniz.

3.1.3 DİYALOG:DIALOG modu aktif olduğunda, yukarı/aşağı yön tuşları ile ayarını yapabilirsiniz. DOWNMIX modu, sol/sağ ya da stereo seçilidir.)

3.1.4 D.R.C: DOWNMIX sol/sağ ya da stereoya yerleştirildiğinde, bu seçenek aktiftir. Ayarları yapmak için aşağı/yukarı yön tuşlarını kullanabilirsiniz.

3.2 DİJİTAL SES AYAR SAYFASI:

3.2.1 DİJİTAL ÇIKİŞ

SPDIF OFF: Dijital ses çıkışı yok, yalnız analog çıkış var.

ALL: Bu seçenek seçildiği zamna, RAW'ı ayarlayabilirsiniz.

PCM ONLY: SPDIF/PCM modunda, tercihinize göre PCM kanalı ayarlanır.

3.2.2 LPCM OUT

PCM modunda, PCM frekansını 48kHz ya da 96kHz seçiniz.

Not: Bazı amplifikatörler, koaksiyel çıkışı etkileyecek 96kHz örneklemeyi desteklemez.

3.3 DOLBY DİJİTAL AYARI:

3.3.1 ÇİFT MONO

Stereo: Ses çıkışını ses çıkışı olarak ayarlama.

Sol-Mono: Ses çıkışını sol-mono olarak ayarlama.

Sağ-Mono: Ses çıkışını sağ-mono olarak ayarlama.

Karışık-Mono: Ses çıkışıni karışık-mono olarak ayarlama.

Sistem Ayarları

3.3.2 DİNAMİK

Sesi artırmak için seçiniz ve bulunan ses efektini saklama[A]uş[arını] kullanarak ayarlarını yapabilirsiniz.

3.4 KANAL GECİKME SAYFAASI

Eğer yukarıdaki ayarlar yeterli olmazsa, hoparlör aralıklarını gerçeğe uygun olarak ayarlarsınız. Hoparlörü seçmek için tuşlarının mesafyi ayarlamak için [uşlaːn] kullanınız.

3.5 EKOLAYZER

Disk içeriğine ve kişisel isteklerinize bağlı olarak bass, süper bass va treble ayarlarını yapabilirsiniz.

3.6 3D İŞLEM SAYFASI

Kişisel gereksinimleriniz bağlı olarak PRO LOGIC II ve yankı modunu ayarlayabilirsiniz.

3.7 HDCD AYAR SAYFASI

Dijital filtreyi 1x,2x ya da kapalı olarak ayarlayabilirsiniz.

3.8 KARAOKE:

MIC ● Mikrofon ses seviyesini minumum olarak ayarlayınız. Mikrofonu arka paneldeki mikrofon soketine takınız. İki mikrofon aynı zamanlı olarak kullanılabilir.
- Ayar menüsünden ses seviyesini ayarlamak için yukarı/aşağı tuşlarını kullanınız.
- Ayar menüsünden eko seviyesini ayarlamak için aşağı/yukarı yön tuşlarını kullanınız.

Sistem Ayarları

4 VİDEO AYAR SAYFASI

4.1 VİDEO ÇIKIŞI:

4.1.1 KAPALI: Video çıkışı kompozit ayarlanır.
4.1.2 YUV : Y/U/V terminallerine bağlantı yapıldığı zaman, video çıkışık set video analog komponent video formatında ayarlayınız.
4.1.3 P-YUV : ileri YUV sinyalini ayarlayınız. Bağlantı YUV ile aynı olacaktır.
4.1.4 RGB SCART bağlantısı yaptığınız zaman, video çıkışını Kırmızı/Yeşil/Mavi [RGB]'da ayarlayınız.
4.1.5 P-RGB :İleri RGB sinyalleri, RGB bağlantısı ile aynı.

Not: :

Video bağlantısı fiziksel bağlantıdan farklı ise, TV resimleri göstermeyabilir. Bu durumda, cihazı resteleyebilirsiniz. Daha sonra resim tekrar görülünceye kadar [V_MODE] tuşuna basılı tutunuz.

4.2 RENK AYARI:

REKN AYARI: Keskinlik, parlaklık, kontrast, gama, tonlama, dengeleme ve parlaklık gecikmesine sahiptir. Adjust each item in the Color Setting to get the suitable color output of the TV screen.

4.2.1 KESKİNLIK: Çıkış modları için 3 farklı seçenek vardır: YÜKSEK\ORTA\ALÇAK.
4.2.2 PARLAKLIK: Parlaklık ayarı yapmak içi[◀▶] yön tuşlarını kullanabilirsiniz.
4.2.3 KONTRAST: Kontrast ayarı için [◀▶] tuşlarını kullanınız. adjust the contrast.
4.2.4 GAMA:Dört çıkış seçeneği vardır: YÜKSEK\ORTA\ALÇAK. HİÇBİRİ
4.2.5 TONLAMA: Tonlama ayarı ve imleci kaydırmak için [◀▶] yön tuşlarını kullanınız.
4.2.6 DOYMA: doyma ayarı ve imleci kaydırmak içi[◀▶] yön tuşlarını kullanınız.
4.2.7 PARLAKLIK GECİKMESİ: İmleci taşımak ve seçiminizi yapmak için [◀▶] tuşlarını kullanınız.

Sistem Ayarları

5 TERCİH SAYFASI

5.1 TV Sistemi:

Ünite her çeşit TV sistemlerine uyumludur. PAL, MULTI ya da NTSC seçeneklerinden birini seçebilirsiniz.

PAL: PAL sisteminde çıkış olarak ayarlayınız.

MULTI: TV sistemi disk sisteminize bağlı olarak otoatik değişir.

NTSC: NTSC sistemi çıkış sistemi ayarlanır

5.2 PBC: İki çıkış modu seçneği vardır: KAPALI/AÇIK.PBC açık ayarlanırsa, VCD2.0 oynatılırken, ana menüye dönülür, PBC kapalı seçilirse, VCD2.0 oynatılırken, ana sıraya dönülür.

5.3 SES, ALTYAZI ve DİSK MENÜ DİLİ SEÇİMİ:

Tercihlerinize göre bazı başlangıç ayarları vardır. Eğer ayar disk içeriği tarafından destekleniyorsa, çalışacaktır. Aksi durumda, diskin varsayılan ayarları etkili olacaktır. Bu ayarlar [AUDIO] ve [SUBTITLE] tuşlarına basılarak sırasıyla değiştirilebilir.

5.4 EBEVEYN:

Kontrol seviyesi ebeveynlerin içerikleri kontrol etmesi ve çocukların şiddet ve erotizm içeren durumlardan koruması içindir. Diskin seviyesi, ayar seviyesinden yüksek ise, oynatılmaz.

5.5 VARSAYILAN:

Fabrika ayarlarına dönme.

6 ŞİFRE SAYFASI

Açık/kapalı ayarlanabilir.

Şifreyi değiştiriniz, Varsayılan fabrika şifresi; 136900 şeklindedir. Kendi şifrenizi ayarlayabilir ve unuttuğunuz zaman bu genel şifreyi kullanabilirsiniz.

Uzaktan Kumanda

Uzaktan Kumanda Çalışması

• Pilleri takınız ve kumanda ve alıcı arasında sağ ve soldan 30 derece açı ve 8 metre olacak şekilde kullanımını sağlayınız.
• Eğer uzun süre kullanmayacaksanız, pilleri çıkartınız.

Pilleri Takma

• Pil bölümü kapağını çekiniz.
• (AAA) tipi iki pili takınız ve kutupların doğru olduğundan emin olunuz.
• Kapağı takınız.

Not : Eski ve yeni bataryaları karıştırmayınız.

Zayıf piller akıntı yapabilir ve kumandaya zarar verebilir.

Diski tutma ve koruma

Not : Uzaktan kumanda üzerinde bu modelde çalışmayan bazı tuşlar vardır.

STANDBY

- Stand by/çalışma modu geçişi.

OPEN/CLOSE

- Disk kapağını açma/kapatma

- Sayı tuşları, doğru numaraları girmek için kullanılır. Ünite VCD1.1 ya da CD diskini yükledikten sonra, parçaları doğrudan seçmek için sayı tuşlarını kullanabilirsiniz. Numarası 10'dan fazla olan tuşlar için ilk olarak [10+] tuşuna daha sonra diğer sayının tuşuna basınız.

GOTO

- Oynatmak için başlık, bölüm, parça zamanını seçmek için [GO TO] tuşuna basınız. Gitme zamanını girmek için sayı tuşlarını kullanınız.

- Diski oynatırken, beklletmek ve tekrar oynatmaya devam etmek için tuşuna basınız.

Tuşuna bastığınız zaman, hiçbir ses gelmeyecek ve ekranda sessiz sembolü görünecektir. Tekrar basıldığı zaman ise normal ses seviyesine dönülecektir.

- Hızlı ileri arama için bu tuşu kullanınız.

- Hızlı geri alma için bu tuşu kullanınız.

VOLUME

- Ses seviyesini artırmak için [VOLUME+] tuşunu kullanınız. Ses seviyesini azaltmak için [VOLUME-] tuşunu kullanınız.

- DVD ya da MPEG-4 diski oynatılırken bir önceki bölüme geçme VCD ya da CD diski oynatılırken bir önceki parçaya geçme

- DVD ya da MPEG-4 diski oynatılırken bir sonraki bölüme geçme VCD ya da CD diski oynatılırken bir sonraki parçaya geçme

TITLE

• DVD diski oynatılırken üst menüye dönme

SUBTITLE

- Çoklu altyazı desteği olan diskler oynatılırken, [SUBTITLE] tuşuna basarak istediğiniz altyazıyı seçebilirsiniz.

AUDIO

- Çoklu kanal içeren DVD diskler oynatılırken, istediğiniz ses kanalını seçebilirsiniz.

Oynat

MENU

• DVD diski oynatılırken bir önceki menüye dönme.
• VCD2.0 diski oynatılırken, PBC gibi çalışır. PBC'yi açıp/kapatmak için [MENU] tuşuna basınız PBC açık iken disk menüsü görünecektir, menüden bir program menüsü seçebilirsiniz. Kapalı konumda iken, menü görünmeyecektir, parçaları seçmek için sayı tuşlarına basınız. VCD1.1, CD-DA ve Mp3 PBC menüsüne sahip değildir.

ANGLE

- Çoklı açıya sahip diskler oynatılırken, farklı açılarda izleme mümkündür.

V-MODE

• Video çıkış modu geçişi

PROGRAM

• İkiden fazla parça, bölüm, başlık içeren diskler için oynama sırasını tercihinize göre ayarlayabilirsiniz. Programa girmek için bu tuşa basınız.
• Sayı tuşlarına basarak parça, başlık ya da bölüm numarasını giriniz. Eğer programlanmış parçalar 10'un üzerinde ise, programlamaya gitmek için [▶▶] tuşuna basınız. İmleci başlat kısmına taşımak için ▲/▼/▶/◀ yön tuşlarını kullanınız. Program oynatmayı başlatmak için [ENTER] tuşuna basınız.
• Mp3 diski oynatılırken, Program yok fonksiyonu! Klasör-oynatma moduna girmek için [PROGRAM] tuşuna basınız. Geçerli menüde oynatmak için programı seçebilirsiniz. Dosya-liste moduna girmek için tekrar aynı tuşa basınız. Bütün diskin oynatma menüsünden oynatma için programı seçebilirsiniz.

OSD

- Disk bilgisini ekranda görüntülemek için [OSD] tuşuna basınız.

SOURCE

- VD/TUNER(AM/FM)/LINE 1/LINE2 arasında geçiş için A/V kaynağı.

S.EFFECT

- Farklı ses efektleri elde etmek için [S.EFFECT] tuşuna basınız. Gerçek 5.1 efekti elde etmek için DOLBY 5.1 kanal iledisk oynatırken, S.EFFECT kapatmanız daha iyidir.

CH-LEVEL

- Kanal seçimi için bu tuşa, seviyeyi ayarlamak için ise [VOLUME+/-] tuşuna basıniz.

TONE

- Bass, treble kontrolü için önce[TONE], daha sonra [VOLUME+/-] tuşuna basınız.

Oynat

USB

- U disk/sd/ms/mmc kart ve DVD kaynağı arasında geçiş yapmak için tekrarlı olarak basınız.

STEP

- DVD, MPEG4 ya da VCD sikleri oynatılırken, Videoları çerçeve çerçeve oynatmak için bu tuşa tekrarlı olarak basınız. Normal oynatmaya dönmek için [PLAY] tuşuna basınız.

ZOOM

- DVD, MPEG-4 ya da VCD disk oynatılırken, [ZOOM] tuşuna basarak resmi yakınlastırıp/uzaklaştırabilirsiniz. Resim yaklaştırılmış konumda iken yön tuşları ile resmi hareket ettirebilirsiniz

REPEAT

Parçayı, başlığı, bölümü ya da tüm diski tekrar etmek için [REPEAT] tuşuna basınız

DVD diski oynatılırken, tekrar için REPEAT tuşuna basıniz. Tekrar sırası; Bölüm tekrarı, başlık tekrarı ve hepsinin tekrarı şeklindedir. VCD ya da CD diski oynatılırken, tekrar sırası, parça tekrarı, hepi tekrar şeklindedir.

Mp3 disk oynatılırken, tekrar sırası, biri tekrar, tümü tekrar, klasör tekrar şeklindedir.

A-B

- DVD, VCD, MPEG4 ve CD diskileri oynatılırken, belirli bir bölümü tekrarlamak için [A-B] tuşuna basınız. AB- bölümünün A- başlangıç kısmını belirtmek için bir kez, -B bitiş kısmını belirlemek için ikinci kez basınız. A-B tuşuna üçüncü kez basınız, A-B tekrarını iptal ederek normal oynatmaya dönmek içindir.

- DVD, VCD ve CD diskileri oynatılırken, ■ tuşuna birkez bastığınızda ünite önceki bitiş noktasını hafızaya alacaktır. Oynatmaya gitmek için ▶II tuşuna basınız. Oynatmayı durdurmak ve hafızayı sonlandırmak için aynı tuşa ■ tekrar basınız.

A-MODE

- Ses çıkış modları arasında geçiş için tekrarlı olarak basınız.

SETUP

- Ayar menüsüne girmek ve ayar menüsünden çıkmak için birkez basınız.

ENTER

- Seçilen bir maddeyi onaylamak için basınız.

Oynat

RESİM Cd'si OYNATMA

• Disk yuvasına Kodak resim Cd'si takınız, ünite diski otomatik olarak yükleyecektir.
• Disk içindeki resimleri önlizleme ekranında görüntülemek için [STOP] tuşuna basınız.
  Önizleme modunda, bir resmi seçmek için yön tuşlarını kullanınız. Daha sonra [ENTER]/[PLAY/PAUSE] tuşlarına basarak oynatmayı başlatınız. Ekranın alt kısmındaki araçlar seçimini yapmak için yön ve [ENTER] tuşlarını kullanınız.

Slayt Gösterisi: Slayt gösterisi başlar.

Menü: Uzaktan kumanda fonksiyonu için talimat menüsüne giriniz. Menü içinde bir önceki menü sayfasına dönmek için[ENTER] tuşuna çıkmak için ise tekrar aynı tuşa basınız.

[NEXT]/[PREVIOUS]:Onceki/sonraki sayfaya dönme.

• Uzaktan Kumanda Fonksiyonu

[STOP] : Önizleme moduna girme

[ZOOM]: [ZOOM], ve arkasından [FAST FORWARD]/[FAST REWIND] tuşlarına basarak resmi yakınlaştırıp/uzaklaştırabilirsiniz. Resim yaklaştırılmış konumda iken yön tuşları ile resmi hareket ettirebilirsiniz. Yakınlaştırma modundan çıkmak için tekrar [ZOOM] tuşuna basınız.

[NEXT]/[PREVIOUS]: Oynatma sırasında önceki/ sonraki resme geçme.

[PLAY/PAUSE]: Resim Cd'si oynatma ya da oynatmayı durdurma.

LINE INPUT İŞLEMİ:

• Bu ünite iki adet ekstra line in girişine sahiptir. Analog stereo ses sinyalini DVD, CD gibi ekstra cihazdan giriş yapabilirsiniz.
• LINE INPUT modunda, [VOLUME+/-], [CH_LEVEL], [MUTE], [TONE], ve [S.EFFECT] tuşları etkindir. Detay için oynatma bölümüne bakınız.

MP3 OYNATMA:

• Mp3 dik oynatırken, ekranda bir menü vardır. Parça ve klasörleri seçmek için [▲▼] tuşlarını kullanınız ve oynatmak için [ENTER] tuşuna basınız.
• Parçaları seçmek için kumandadaki sayı tuşlarını kullanabilirsiniz. (Örneğin ilk parçayı dinlemek için [1] tuşuna basınız.
• MP3 diskler için iki oynatma modu vardır; klasör ve dosya. Varsayılan mod klasör oynatmasıdır. [PROG] tuşuna basarak modu değiştiriniz.

Oynat

SD ve MMC/ MS CARD/ USB OYNATMA

• USB tuşuna tekrarlı basarak USB, SD/MS/MMC Card VE DVD kaynakları arasında geçiş yapabilirsiniz. U diski USB arayüzüne takınız ve içindekileri okutmak için USB kaynağına geçiş yapınız.
• SD/MS/MMC kartı SD/MS/MMC kart arayüzüne takınız ve içindekileri okutmak için SD/MS/MMC kart kaynağına geçiniz.

Alici Çalışması:

AM/FM

MO/ST

MEMORY

• AM/FM geçişi
• FM modundA Mono/Stereo geçişi
- Bir istasyon seçilip, yeni bir frekans ayarlandıktan sonra, frekans saklamayı başlatmak için [MEMORY] tuşuna basınız.

AUTO

- FM/AMayar modunda, otomatik arama ve kaydetme.

1 2 3

4 5 6

7 9 9 2010 10+

2015 12

SEARCH+

- Ayar modunda, sayı tuşları kayıtlı istasyonlar için kullanılır.

SEARCH-

Örneğin, [0] ave [2] tuşlarına basılarak 2. istasyon [1] ve [5] tuşlarına basılarak 15. istasyon seçilebilir.

RADIO+

• Üst frekanslarla arama.
• Alt frekanslarla arama.
• Sonraki istasyona geçme.
• Önceki istasyona geçme.

Tuner modunda, [VOLUME+/-], [CH_LEVEL], [MUTE], [TONE] ve [S.EFFECT] tuşları aktiftir. Detay için, oynatma bölümüne bakınız.

Not: Kumanda üzerindeki tuşların bir çoğu DVD oynatmada çalışırlar.

Pratik Çözümler

Herhangi bir sorun ile karşılaştığınız zaman aşağıdaki tabloyu okuyunuz.

Sorun	Sebep	Çözüm
Güç yok	● Güç kablosu takılı değil	● Güç kablosunu takınız
	● Sigorta bozuk	● Aynı değerdeki bir sigorta takınız.
Görüntüyok	● TV video ayarları doğru değil	● Uygun ayarı seçiniz.
	● Video ayarları iyi yapılmamış	● Uygun ayarı seçiniz.
	● Video kablosu iyi bağlanmamış	● Uygun kabloyu takınız.
Ses yok	● Ses kablosu iyi bağlanmamış	● Uygun kabloyu takınız.
	● Seçilen kaynak yanlış	● Uygun kaynağa geçiniz
	● Ses ayarları doğru yapılmamış	● Uygun ses ayarını seçiniz
Resim bozuk	● Kirli disk	● Diski temizleyiniz.
	● İleri/geri alma modunda	● Bazen zayır bozulmaların görülmesi normaldir.
Oynatma yok	● Disk yok	● Diski takınız.
	● Disk kötü	● Temizleyip tekrar takınız.
	● Disk ters koyulmuş	● Diski doğru yerleştiriniz.
	● Kirli disk	● Diski temizleyiniz
	● TV ekranında menü var	● Menü kapatma ayarını kullanınız.
	● Ebeveyn kontrolü çalışıyor	● Ebeveyn kontrol ayarını kapatınız.
Tuşlar bozuk	● Güç dalgası ya da diğer statik parazitlenme	● Gücü açıp kapatınız ve tekrar deneyiniz.
Uzaktan kumanda çalışmıyor	● Çalışmıyor	● Kumandayı alıcıya odaklayınız.
	● Uzaktan kumanda mesafesiçok fazla	● Kumanda mesafesi en fazla 8m olmalıdır
	● Piller zayıf	● Pilleri yenisi ile değiştiriniz
Alicı modunda kanal bulunamıyor	● Anten bağlı değil	● Anteni bağlayınız
	● Kaynak modu alcıda değil	● Alicı moduna geçiniz

DVD ALICI

Güç kaynağı		AC ~230V/5 0Hz
Güç Tüketimi		150W
Çalışma şartları	Sıcaklık	-10~+40 °C
	Nem oranı	5%~90%
Disk çıkışı	TV Sistemi	PAL/NTSC
	Frekans aralığı	20Hz~20KHz
	S/N(A weight)	>80dB( )1KHz
	Dinamik aralık	≥70dB( )1KHz
	THD+GÜRÜLTÜ	≤ -60dB(1KHz)
Tuner	AM frekans aralığı	522 KHz~1620KHz
	FM band aralığı	87.5MHz ~108MHz
Güç çıkışı (Maks)		15W x 5+30W
Frekans cevabı		±1.5dB(20Hz~20KHz)

CİHAZIN KULLANIM ÖMRÜ 10 YILDIR.

Üretici Firma

AYYILDIZ ELEKTRİKLI EV EŞYALARI İMALAT VE PAZARLAMA A.Ş.

Adres: Halkalı cad. No:228 Sefaköy-İstanbul-Türkiye

Fax:[phone]

Web : E-mail :www.goldmaster.com.tr [e-mail]
