KULLANIM KILAVUZU AOX-6004 VESTEL

Beklentinizin üzerinde ürün sunmayı amaç edinen VESTEL, modern tesislerde özenle üretilen ve titiz bir kalite kontrolünden geçirilen ürünleri kullanımınıza sunmaktadır.

Kullanma kılavuzunuz en yeni teknoloji ile imal edilmiş olan cihazınızı, güvenle ve en yüksek verimle kullanmanızya yardımcı olmak amacıyla hazırlanmıştır.

Cihazınızı kullanmadan önce, doğru ve güvenli yerleştirme, bakım ve kullanım için temel bilgileri içeren bu kılavuzu dikkatli bir şekilde okuyunuz ve ürününüzün montajı için, size en yakın VESTEL Yetkili Servisi' ne müracaat ediniz.

“BU ÜRÜN ELEKTRIK AKŞAMLARI IÇERDIGI İÇIN, ÜRÜNÜN ILK MONTAJ VE DEVREYE ALINMAŞI İŞLEMININ VEYA ŞÖZ KONUŞU IŞE TAŞINMA İŞLEMI ŞONRAŞI MONTAJININ VEŞTEL YETKILI ŞERVIŞLERİ TARAFINDAN YAPILMAŞI GEREKLIDIR. AKŞINE DURUMLARDA MEYDANA GELEBILECEK ŞORUNLARDAN VEŞTEL TİCARET A.Ş. VEYA VEŞTEL BEYAZ EŞYA A.Ş. ŞORUMLU TUTULAMAZ.”

Aldığınız cihaz, ev tipi kullanım için üretilmiş olup, sadece evde ve belirtilen amaçlar için kullanılabilir. Ticari yada toplu kullanıma uygun değildir. Tüketicinin buna aykırı kullanımında, TKHK hükümlerinde belirlenmiş, ücretsiz onarım ve garanti süresi içinde arızalardan üretici ve satıcının mesuliyetinin kalktığını önemle belirtiriz.

Bu cihaz, aşağıdaki güvenlik direktiflerine uygun olarak tasarlanmış ve üretilmiştir.

• Alçak gerilim direktifi, 2006/95/EC
• EMU direktifi, 2004/108/EC
• CE markalama direktifi, 93/68/EEC

iÇİNDEKİLER

1. ÜRÜN MODELLERİ
2. ÜRÜNÜN BÖLÜMLERİ
3. GÜVENLİK TALİMATLARI
4. KURULUM
5. KULLANIM
6. TEMİZLİK VE BAKIM

Bölüm 2: ÜRÜNÜN BÖLÜMLERİ

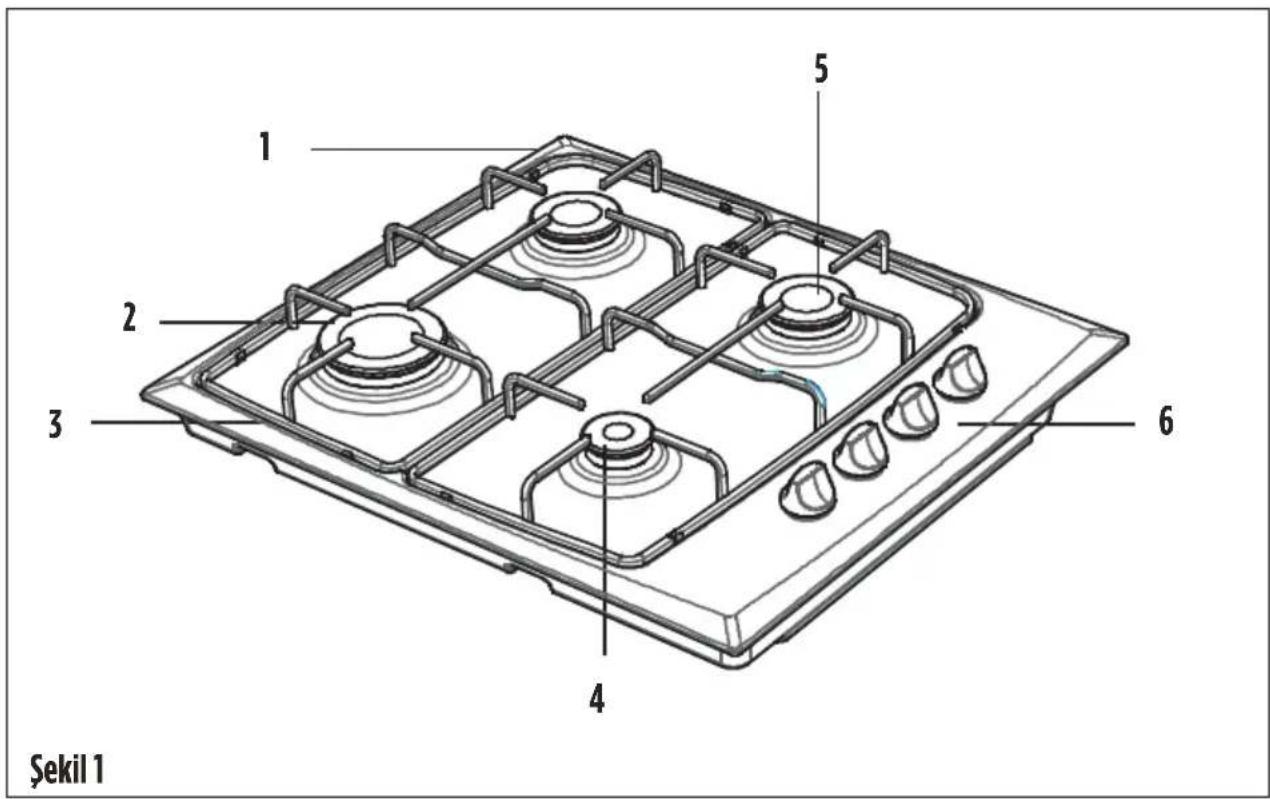

1 2 3 4 5 6 Şekil 1

1- Ocak tablası
2- Büyük ocak beki
3- Ocak izgarası
4- Küçük ocak beki
5- Orta ocak beki
6- Ocak kontrol düğmeleri

Bölüm 3:GÜVENLİK TALİMATLARI

ÇİHAZINIZI KULLANMADAN ÖNCE AÇIKLAMALARIN TAMAMINI DİKKATLİCE OKUYUNUZ VE GEREKTİŞİNDE BAŞVURMAK İÇİN KILAVUZU UYGUN BİR YERDE SAKLAYINIZ.

CİHAZ KILAVUZU BİRDEN FAZLA MODEL İÇİN OLUŞTURULMUŞTUR. CİHAZINIZ, KILAVUZ İÇERİŞİNDE BAHSEDİLEN ÖZELLİKLERİ İÇERMİYOR OLABİLİR. OPERASYON KILAVUZUNDA ŞEKİLLİ İFADELERİ OKURKEN DİKKAT EDİN.

Genel Güvenlik Uyarıları:

Bu cihaz, denetim sağlanması veya cihazın güvenli bir şekilde kullanılması ve karşılaşılan tehlikelerin anlaşılması ile ilgili bilgi verilmesi durumunda, yaşları 8 ile üzerinde olan çocuklar ve fiziksel, işitsel veya akli yetenekleri azalmış veya tecrübe ve bilgi eksikliği olan kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizleme ve kullanıcı bakımı çocuklar tarafından denetimsiz olarak yapılmamalıdır.

Cihaz ve erişilebilir bölümleri, kullanım esnasında sıcakır. Isıtma elemanlarına dokunmamaya özen gösterilmelidir. Sürekli gözetim sağlanmıyorsa 8 yaş altındaki çocuklar uzak tutulmalıdır.

UYARI: Katı veya sıvı yağ ile ocakta dikkatsızce yapılan pişirme işlemi tehlikeli olabilir veya yangına sebep olabilir, ASLA yangını su ile söndürmeye çalışmayınız, ancak cihazın devresi kapatılır ve sonra örneğin bir kapak veya bir yangın battaniyesi ile alev örtülür.

UYARI: Yangın tehlikesi: Malzemeleri pişirme yüzeyinde muhafaza etmeyiniz.

UYARI: Yüzey çatlak ise, elektrik çarpması ihtimalini önlemek için cihazın devresini kapatınız.

Ocak kapağı bulunan ocaklar için talimatlar, açılmadan önce kapak üzerine dökülmüş herşey uzaklaştırılmalıdır. Ve ayrıca kapak kapatılmadan önce ocak yüzeyinin soğuması beklenmelidir.

Cihazı temizlemek için buharlı temizleyici kullanmayınız.

Ürününüz tüm kabul edilebilir yerel ve uluslararası standartlara ve yönetmeliklere uygun üretilmiştir.

Bakım ve onarım çalışmaları sadece yetkili servis teknisyenleri tarafından yapılmalıdır. Kurulumun ve bakımın yetkili olmayan teknisyenler tarafından yapılması sizin için tehlikeli olabilir. Herhangi bir şekilde cihazın özelliklerini değiştirmek veya düzenlemek tehlikelidir.

Kurulum öncesi ürününüzün yerel dağıtım koşullarının (doğal gaz ve gaz basıncının ya da voltaj ve frekansının) ve cihaz ayarlarının uygun olduğundan emin olun. Bu cihaz için uygun koşullar etikette belirtilmiştir.

DİKKAT: Bu cihaz sadece yemek pişirmek için ve ev tipi cihaz olarak tasarlanmıştır, başka herhangi bir amaç ya da başka bir cihaz ile kullanılmamalıdır (Ticari şekilde ve ev tipi olmayan kullanım gibi ve oda ısıtmada kullanım gibi.).

Bu cihaz bir yanma ürünlerini tahliye tertibatına bağlanmamıştır. Bu cihaz geçerli olan montaj yönetmeliklerine göre bağlanmalı ve tesis edilmelidir. Havalandırma ile ilgili şartlara özel özen gösterilmelidir.

Eğer 15 sn sonunda ocak beki alev almaz ise, cihazı çalıştırmayı durdurun ve bulunduğunuz odanın kapısını açın yada/ve yeniden çalıştırmak için en az 1 dakika bekleyin.

Eğer ürün üzerinde ülke sembolü var ise bu açıklamalar geçerlidir. Eğer ürün üzerinde sembol yok ise, bu ülkenin kullanım şartlarına cihazın değiştirilmesiyle ilgili gerekli talimatları verecek teknik talimatlara başvurmak için gereklidir.

Güvenliğinizi sağlamak için tüm olası güvenlik önlemleri alınmıştır. Cam kırılabileceğinden temizlik yaparken çizilmeleri önlemek için dikkatli olunmalıdır. Aksesuarlar ile cihaza darbe uygulamaktan kaçınılmalıdır.

Kurulum sırasında elektrik kablosunun zarar görmediğinden emin olunmalıdır. Eğer elektrik kablosu zarar görürse,üretici (servis veya yetkili kişi) tarafından kaza riskini önlemek için değiştirilmelidir.

Eğer cihazın pişirme yüzeyi camdan ise;

DİKKAT: "Pişirme yüzeyindeki camın kırılması durumunda":

• derhal tüm gazlı, elektrikli yanıcıları kapatın ve cihazı güç kaynağından izole edin,
• cihazın yüzeyine dokunmayın,
• cihazı kullanmayın.

Kurulum Uyarıları

Cihazı, kurulumu tamamlanmadan çalıştırmayınız.

Bu cihaz yetkili bir teknisyen tarafından kurulmalı ve kullanıma alınmalıdır. Yetkisiz kişiler tarafından yapılmış hatalı yerleşim ve kurulumdan kaynaklanabilecek herhangi bir zarardan üretici firma sorumlu değildir.

Cihazı açtığınızda, taşınma sırasında herhangi bir zarar görmediğinden emin olunuz. Herhangi bir kusur olması durumunda cihazı kullanmayınız ve derhal yetkili servisini arayın. Paketlemede (naylon,zımba, strafor... vs) çocuklara zararlı olabilecek malzemeler kullanıldığından bu malzemeler toplanmalı ve derhal atılmalıdır.

Cihazı atmosferik etkilerden koruyunuz. Güneş, yağmur, kar ve benzeri etkilere maruz bırakmayınız.

Cihazın bulunduğu kabinin malzeme dayanım sıcaklığı en az 100°C olmalıdır.

Kullanım Sırasında

Yanıcı veya patlayıcı maddeleri cihaz kullanım sırasındayken cihazın yakınına koymayın.

Katı veya sıvı yağlar ile pişirme yaparken pişiriciyi yalnız bırakmayın. Yağlar aşırı ısınma durumuna yangına neden olabilir. Yağdan kaynaklanan alevlere su dökmeyin. Böyle bir durum meydana geldiğinde; alevi boğmak amacıyla; tencereyi veya tavayı kapak ile kapatın.

Tencereleri her zaman pişirme bölgesinin merkezi üzerinde konumlandırın ve tutamaklarını devrilme ve çarpmaya karşı güvenli konumda tutun.

Eğer uzun süre cihazı kullanmayacaksanız, cihaz fişini çekiniz. Kontrol düğmelerini kapalı tutun. Ayrıca, cihazı kullanmadığınızda; gaz vanasını her zaman kapalı tutun.

Cihazı kullanmadığınızda kumanda düğmelerinin her zaman "0" (durdur) konumunda olduğundan emin olun.

Uyarı: “Bir gaz pişirme cihazının kullanılmasıyla, bulunduğu odada nem, ısı ve yanma ürünleri ortaya çıkar. Özellikle cihaz kullanımdayken mutfağın iyi havalandırıldığından emin olunuz, doğal havalandırma deliklerini muhafaza ediniz veya bir mekanik havalandırma tertibatı taktırınız (fırın üstü aspiratör).

Cihazın uzunca bir müddet yoğun kullanımı ilave bir havalandırma isteyebilir, örneğin; bir pencerenin açılması veya daha etkili havalandırma varsa mekanik havalandırma seviyesinin yükseltilmesi gibi.

Cihaz harici bir zamanlayıcı veya ayrı bir uzaktan kumanda sistemi ile çalışmak üzere tasarlanmamıştır.

Fırın kapı camını ve diğer yüzeyleri sert aşındırıcı temizleyiciler ve keskin metal spatula ile temizlemeyiniz. Bu işlemler yüzeylerin çizilmesine sebep olabilir. Bu çizikler camların kırılması veya yüzeylerin zarar görmesine sebep olabilir.

Temizlik ve bakım sırasında

Her zaman, temizleme ya da bakım işlemlerinden önce cihazı kapatın. Cihaz fişi çıkarıldıktan veya ana kumanda anahtarları kapatıldıktan sonra temizlik ve tamir işlemlerini yapabilirsiniz.

Kontrol kumanda panelini temizlemek için kontrol düğmelerini sökmeyin.

PCB içermez.

Orjinal yedek parça kullanılmamaşından kaynaklanan ürün arızalarında şirketımız sorumlu tutulamaz.

CİHAZINIZIN VERİMLİLİĞİ VE GÜVENLİK BAKIMI İÇİN, DAİMA ORJİNAL YEDEK PARÇA KULLANIMINI VE İHTİYAÇ HALİNDE SADECE VESTEL YETKİLİ SERVİSLERİN ÇAĞRILMASI GEREKMEKTEDİR. AKSİ HALDE DOĞABİLECEK ÜRÜN ARIZALARINDAN ŞİRKETİMİZ SORUMLU DEĞİLDIR.

KURULUMDAN ÖNCE, YEREL GAZ DAĞITIM KOŞULLARININ VE CİHAZ AYARLARININ BİR BİRİNE EMİN OLUNUZ.UYGUN OLDUĞUNDAN

Ocağınızı ambalajından çıkardıktan sonra, ocağın zedelenmemiş olduğundan emin olunuz. Eğer herhangi bir hasar olduğundan şüphelenirseniz cihazı kullanmayınız ve derhal VESTEL Yetkili Servisi ile irtibata geçiniz.

Cihaz bir tezgah üzerine monte edilmelidir. Cihazın kullanıcısı bu talimata uygun olarak Cihaz Güvenliği Kanunu ve Uygulanabilir Yönetmelikler uyarınca cihazın düzgün kurulum ve çalışmasından sorumludur.

Ankastre Ocağın Yerleştirilmesi

Mutfak tezgahı üzerinde meydana gelebilecek sıvı sızıntısı sorunlarını önlemek amacıyla, ocağınızla birlikte özel bir sızdırmazlık macunu temin edilmiştir. Bu macunu mutfak tezgahında Şekil4' te belirtilen ölçülere uyan banko boşaltmasının çevresine beş parça halindeki macunu çekip uzatarak uygulayın.

Üzerine, ocağı kontrol düğmeleri sağ tarafta kalacak şekilde yerleştiriniz. Kelepçelerin Şekil 2'de görüldüğü gibi oturmasına dikkat ediniz. Ocağınızı yerine yerleştirtikten sonra kenarlardan taşan macununu bir spatula yardımıyla düzgünce sıyırarak temizleyiniz (Şekil 5). Mutfak tezgahının kalınlığının 25mm'den az olduğu durumlarda kelepçeyi, Şekil 3'deki gibi kullanınız.

Cam ocak tablalı ürünlerde macun uygulaması yoktur. Bunun yerine cam tabla altında montajlı gelen conta iş görür.

t > 25 mm Kelepçe Mutfak Tezgahı Şekil 2

Ankastre Ocak ve Banko Boşaltması Ölçüleri

Sizdirmazlık macunu Spatula Ocak Kelepçe Mutfak Tezganlı Şekil 5

Ocağınızın Elektrik Bağlantısı

Elektrik bağlantısını yaparken aşağıdaki hususlara dikkat ediniz.

*Ev elektrik şebekesinin ve ürünün bağlanacağı prizin akım taşıma kapasitesinin, ocağın kullandığı maksimum güç için uygun olduğundan emin olunuz.
*Kapasite etiketinde belirtilen ürün çalışma geriliminin, şebeke gerilimi ile aynı olduğundan emin olunuz.
*Ürünü direkt prize bağlayınız. Arada trafo vs. tür şeyler olmamalıdır.
*Toprak hatlı prize bağlayınız.

Ocağı yerleştirdikten sonra kumanda düğmesinin “0” kapalı konumda olduğundan emin olunuz ve fişi prize takınız.

Cihazla birlikte besleme kablosu ve fiş bulunmaktadır. Gerektiğinde besleme kablosu, yetkili bir servis teknisyeni tarafından değiştirilmelidir.

Sar+Yeşil Mavi N L Kahverengi Şekil 6

Her bakımdan önce cihazın fişini çekiniz. Yeniden bağlanmak için şekil 6'daki bağlantıyı yapınız. Koruyucu toprak bağlantısı işaretli (÷) terminal ucuna bağlanmalıdır. Yalıtım kablolarını mutlaka kullanınız.

Cihazın elektrik bağlantısı Yetkili Servis tarafından yapılmalıdır. Besleme kablosu H05V V-F tipinde olmalıdır.

Bölüm 5: KULLANIM

Gazlı Ocakların Kullanımı

Manuel Ateşleme ve Gazlı Ocakların Kontrolü

Ocaklardan birini ateşlemek için, ocak kısmına kibriti yaklaştırınız, ilgili ocağın düğmesini bastırınız ve saat yönünün tersine doğru çeviriniz. İstenen alev seviyesi maksimum (büyük alev) ve minimum (küçük alev) arasında çevirerek elde edilebilir. Kontrol panelinde düğmelerin yanında bulunan işaretler hangi düğmenin hangi ocağı kumanda ettiğini göstermektedir.

Gazlı Ocakların Elektrikle Ateşlenmesi

Ürünümüz otomatik ateşleme sistemi ile donatılmıştır. Kullanmak istediğiniz gazlı ocağın kontrol düğmesini bastırınız ve saat yönünün tersine çeviriniz. Düğmeyi basılı tuttuğunuz sürece otomatik çakmak çalışacaktır. İlgili ocağın yandığını gördükten sonra düğmeyi serbest bırakınız ve gazlı ocağın yanar konumda kaldığından emin olunuz. Aksi halde düğmeyi kapatıp önceki işlemleri tekrarlayınız.

Ateşleme süresinden sonra gaz emniyetinin devreye girme süresi en fazla 10 saniyedir. Bu süre boyunca düğmeyi tam basılı tutunuz. Düğmeyi serbest bırakınız ve gazlı ocağın yanar konumda kaldığından emin olunuz. Aksi halde düğmeyi kapatıp, önceki işlemleri tekrarlayınız Kontrol düğmesi kapatılmadan, kazara alev söndüğü taktirde, sönme emniyetinin devreye gimesi için gereken süre en fazla 60 saniyedir.

Enerji Taşarrufu

* Elektrikli ocakta pişirme yapılırken düz tabanlı tencere kullanılmalıdır.
* Kullanılan tencere tabanının büyüklüğüne uygun olan ocak gözü tercih edilmelıdır.
* Pışirme şüreşını düşürmek için tencerenin üstüne kapak konulmalıdır.
* Pişirme süreşinin uzun olmaması için gereken miktardan fazla şu yada yag kullanılmamalıdır.
* Yıyecek kaynama başladıktan sonra sıcaklık ayarı düşürülmelıdır.

Tavsiyeler:

Ocağınız farklı boyutlarda ocak beklerine sahiptir. Gazı en ekonomik kullanmanın yolu, pişirme tencerenizin boyutuna uygun gazlı ocağı seçmek ve kaynama noktasına ulaşıldıktan sonra alevi en düşük seviyede tutmaktır. Tencerenizin kapağını daima kapalı tutmanız önerilir.

Ocağıınızdan en iyi şekilde verim alabilmeniz için, aşağıdaki çaplara sahip tencereler kullanmanız önerilir.

Büyük Pişirici : 22-26 cm

Orta Pişirici : 14-22 cm

Küçük Pişirici : 12-18 cm

Ocakları kullandıktan sonra, kontrol düğmesini kapatmayı unutmayınız.

UYARILAR

*Yanlızca ocak çaplarına uygun tencereler kullanınız.

*Tencereyi ocak üzerine koymadan önce tencere tabanının ıslak olmadığından emin olunuz.

*Tencere sıcaklıkları cihaz kullanımdayken yüksek olabilir. Dolayısıyla çalışma sırasında ve sonrasında, çocukları ve evcil hayvanları ocağınıza erişebilecekleri yerlerden uzak tutmanız tavsiye edilir.

*Kullanımdan sonra, sürekli etkili şekilde çalışmasını ve uzun ömürlü olmasını sağlamak amacıyla , elektrikli ocağınız uygun temizlik malzemeleri ile iyice temizlenmelidir. Pas oluşumunu engellemek ve ilk durumunu korumak için, elektrikli ocağın çok az yağ damlatılmış bir bezle ovularak temizlenmesi tavsiye edilir. Buharlı temizleyiciler asla kullanmayınız.

*Kullanımdan sonra, elektrikli ocak uzun süre sıcaklığını korur, ocağa dokunmayınız ve üzerine herhangi birşey koymayınız.

*Gazlı ocaklar hiçbir zaman ızgarasız kullanılmamalıdır.

Gazlı Ocakların Enjektör Değişimleri

Gazlı ocaklar, kullanılacak gaza uygun enjektörler takılarak farklı gazlarla çalıştırılabilir. Gaz dönüşümü için aşağıdaki dakilerin yapılması gerekmektedir:

* Besleme gazı akışını ve elektrik akımını kesiniz.

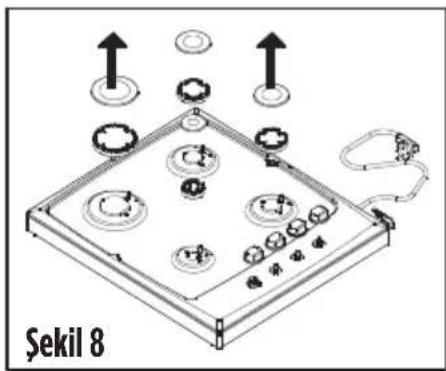

* Ocak beklerinin şapkalarını ve adaptörlerini çıkarınız.(Şekil 8)
* Enjektörleri sökünüz.(Şekil 10)

Enjektörleri; enjektör tablosundaki değerler ve cihazın kullanılacağı gaz tipine uygun olanlarla değiştiriniz.

Şekil 8

Kısık Alev Konumunun Ayarlanması

Kısık alev konumu için, rölanti vidası LPG'den doğalgaza dönüste gevşetilmelidir. Doğalgazdan LPG'ye geçişte ise aynı vida sıkıştırılmalıdır.

Cihazın fişinin takılı olduğundan, gaz beslemesinin açık olduğundan, ocak pişirici şapka ve adaptörlerinin yerlerine yerleştirilmiş olduğundan emin olunuz. Ocakları yakınız ve kısık konuma alınız.

Düğmeleri ve lastik contaları çekerek çıkarınız. Rölanti vidası musluk gövdesi üzerinde yer almaktadır.(Şekil9) Küçük ağızlı düz bir tornavida ile vidayı sıkınız/ gevşetiniz.

Bu, ocağın kısık konumdaki alevinin artmasını ya da azalmasını sağlar. Alev uzunluğu en az 4 mm olacak şekilde vidayı ayarlayınız. Düğmeyi yerine takarak alevin, ocak beki tam yanma konumundan kısık konuma 1sn'lik sürede ayarlandığında sönmediğinden emin olunuz. Ayar tamamlandıktan sonra, düğmeyi çıkarıp önce lastik contayı sonrada düğmeyi tekrar yerine takınız.

Yukarıda anlatılan işlemleri herbir ocak beki için tekrarlayınız.

Hortum Bağlantı Ucu Değişimi

Bu cihaz, fabrika çıkışı olarak LPG için ayarlanmıştır. LPG' den doğalgaza dönüşüm esnasında, yetkili servis tarafından temin edilen (2) ve (4) nolu bağlantılar ürüne takılmalıdır.(Şekil 11).

Her gaz değişiminde hortum ucu değiştirilirken, bağlantı ara yüzeylerine sızdırmazlığı sağlamak amacı ile (2) nolu contanın yerleştirilmesi gerekmektedir.

1 2 3 4 Şekil 11

1- Ocak gaz dağıtım borusu
2- Sızdırmazlık contası
3- Dirsek (NG Bağlantısı için)
4- Hortum bağlantı ucu

Ocaklarda gaz değişimi mutlaka yetkili Vestel Servisi tarafından yapılmalıdır

Temizlik

Temizlemeden önce, ocağı elektrik kaynağından ayırınız ve ana gaz beslemesini kapatınız.

Ocak Bekleri ve Izgaralar

Emaye tencere izgaralarının, emaye bek şapkalarının, ocak bek başlıklarının periyodik olarak sabunlu su ile yıkanması, iyice durulanması ve kurutulması gerekir.

İyice durulandıktan sonra düzgün şekilde yerlerine tekrar takınız.

Emaye Parçalar

Bu parçaların ilk günkü gibi yeni kalmaları için, ılık sabunlu su ile sık sık temizlenmeleri ve yumuşak bir bezle kurulanmaları gerekmektedir. Parçaları sıcakken yıkamayınız ve asla zedeleyici temizlik maddeleri kullanmayınız. İçki, kahve, süt, tuz, su, limon veya domates suyu gibi sıvıları emaye parçalarla temas edecek şekilde uzun süre bırakmayınız.

Inox Ocak Tablası

Inox ocak tablası yumuşak nemli sabunlu bir süngerle sık sık temizlenmeli ve yumuşak bir bezle kurulanmalıdır. Zedeleyici temizlik malzemeleri kullanmayınız. İçki, kahve, süt, tuz, su, limon veya domates suyu gibi sıvıları ocak tablası üzerinde uzun süre bırakmayınız.

"Inox yüzeylerin bakımı ve temizliği için kullandığınız maddeler bazı kimyasal bileşikler içerir. Bu maddelerle yüzey temizliği yapıldığında kalıntı bırakmayacak şekilde silinmelidir. Aksi durumlarda yüzeyde kalan kimyasal artıkları ürünün kullanımı sırasında (yüksek sıcaklık gibi etkenlerden dolayı) yüzeyde yanarak ocak tablasında kalıcı sararmaya sebep olabilir."

"Inox tablanız üzerinde beklemiş artıklar ( taşan yemek, süt vb artıklar) da yüksek ısıya maruz kaldığında yüzeyde yanarak yapışabilirler ve bu durumda inox tablanızda kalıcı hasar oluşabilir. Bu duruma sebebiyet vermemek için düzenli olarak temizlik yapın ve taşan artıkları bekletmeden silin."

G30 28-30mbar 7.5kW 545g/hKategori : II2H3B/PTR Sınıf: 3	NGG2020 mbar	LPGG3028-30 mbar
BÜYÜK BE K
Enjektör çapı (1/100 mm)	115 85
Nominal Güç (kW) 3 3
1 Saatlik Tüketim	285,7 l/h 218,1 g/h
ORTA BEK
Enjektör çapı (1/100 mm)	97 65
Nominal Güç (kW) 1,75 1,75
1 Saatlik Tüketim	166,7 l/h 127,2 g/h
ORTA BEK
Enjektör çapı (1/100 mm)	97 65
Nominal Güç (kW) 1,75 1,75
1 Saatlik Tüketim	166,7 l/h 127,2 g/h
KÜÇÜ K BEK
Enjektör çapı (1/100 mm)	72 50
Nominal Güç (kW) 1 1
1 Saatlik Tüketim	95,2 l/h 72,7 g/h

Bu cihaz EEE yönetmeli ine uygundur. A ğ

Teknik Özellikler
Ürün Boyutları
Yükseklik * Genişlik * Derinlik mm 39*580*510
Banko Boşaltması Boyutları
Genişlik * Derinlik mm 560 * 490
Ocak Özellikleri
Büyük Bek ∅10cm W 3000
Orta Bek ∅7.5cm W 1750
Küçük Bek ∅5.5cm W 1000
Diğer Özellikler
Toplam Güç Tüketimi kW 7,5
Voltaj V 230
Paketli Boyutları(Genişlik*Derinlik*Yükseklik)	mm 628x580x137
Net Ağırlık Maksimum	kg	9
Brüt Ağırlık Maksimum	kg 9,75

Kısık alev konumu için düğmeyi maksimum-minimum konumları arasına getiriniz(Şekil 1).

Ocak beklerini kesinlikle maksimum ile kapalı konumları arasında kullanmayınız(Şekil 2).

Ocak beklerini düğme maksimum konumda iken ateşleyiniz.

Ocak bekini çalıştırmadan önce, b doğru yerleştirildiğinden emin olunuz.ek kafasının

Ocak bekini çalıştırmadan önce, bek gövdesi kanallarının kuru ve temiz olduğundan emin olunuz.

Bek yatağı ve enjektör deliğinin, temiz ve kuru olduğundan emin olunuz.

52017054

GARANTI BELGESi

MALIN		SATICI FİRMANIN		ALICININ
Cinsi	OCAK	Unvanı		Adı, Soyadı
Markası	VESTEL	Adresi		Adresi
Modeli
Seri No		Tel-Faks		Tel
		Fatura Tarihi
		Fatura No
		Kaşe ve İmza
Teslim Tarihi ve Yeri
Azami Tamir Süresi	20 İşgünü
Garanti Süresi	2 Yıl
URETICI FIRMA: Vestel Beyaz Eşya Sanayi ve Ticaret A.Ş Organize Sanayi Bölgesi 45030 Manisa - TÜRKİYE Tel: [phone] E-posta: [e-mail] Web: http://www.vestel.com.tr/destek		TÜRKİYE GENEL DAGİTICISI: Vestel Ticaret A.Ş Zorlu Plaza Avcılar 34310 İstanbul - Türkiye Tel: [phone] E-posta: [e-mail] Web: http://www.vestel.com.tr/destek		İşbu Garanti Belgesi, T.C. Gümruk ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözelimi Genel Müdürlüğü tarafından, 14.01.2011 tarihli 96254 numaralı belgeyle onay

VESTEL

İşbu Garanti Belgesi, T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü tarafından, 14.01.2011 tarihli 96254 numaralı belgeyle onaylanmıştır.

acente ya da temsiliciklere aitur. Garanti Belgesi, sain aliman mala ijskin Faturain tarihi ve savisi le seri numarasiin igermek zorundairi.

1. Sarati Belgesin temerkmi etilenler tektetive verilmesi sorumlugu tuketinin mali satri aligi yetkil sati. Bu gibi dumilarida anizi chiaz, VESTEL yetkil umamlan taridan lami edelicee, standat lami urecti alihacakir.

e) Doga olaylanin (yildirim, sel, su bashini, deperen, yangen v.s.) yol azcagil anzalar.

(1) Main telslimiden sonraki nakiller ve verlustirme sonucl (dusme, afim sarslima, darbe vs.) olsübellek arizalar.

a) Čiñaza baglanan dís donanımladan (regulator, készintisz guz karyngü vb.) kaynaklanan azelar.

1. Anzili chinzin tamir yermi (chinzin kullanidigi yeru servizi etolyesi) ve şekili yetkili servizi beliner.
2. Asgıda aziklanar koşullarda arizali olazı garanti kaspasima gürmez:

gekemektedir.

1. Garanti Belgesi uzende mamlin orinal seri numarasinda latent latent yakidalji halide garanti gesizdil. Garanti Uyukmuğluqun ganj ellerümlis için, VESTEL yeteli personellen da ya yeteli servisleriden baska hikdir kinsertin hikdir sekilde chinzin tamir taltille mudahle emtemesi. Garanti Uyukmuğluqun ganj ellerümlis için, VESTEL yeteli personellen da ya yeteli servisleriden baska hikdir kinsertin hikdir sekilde chinzin tamir taltille mudahle emtemesi.

GARANI YUKUMULUGU - MUSTERINI DIXKAT ETMESI GERKEH HUSUSTAR

a) Trekitiye teslin edildigi lathten libaren, garuli suresi ginde kalmak kayivala, bir vii yersinde en az dort defa veya imalati-uretidi ve/veya ithalatı laraian dan belilenen garuli suresi terisinde ahi b) Tamiin icin gerken azemi surnen aşilmas, C) Fimamini servis istasyonunu, servis istasyonunu mevcut olmaması halinde strasyla satıcsi, bayil, acentası, temsilicligi, thalatgisi veya imalatısindan birisinin duzenlevceğl raporla arizanı tarmi 7. Garanti belgesi ile ilgili olark çıbbilecek sorunlar için T.c. Gümruk ve İtcaret bakanğıl Üketicinin korunması ve Ryasaゼztimi Genel Muddunjugne basvuralabilir. 8. Bu belşerini kullanılmasına, 4822 sayılı kanunla değişik 4077 sayılı Üketicinin korunması Hakkında ve Bu kanun'a davanılark uninsuredke konulun garant Belgesi Uyuklama Esfaslarına Dair Tebiling vonetineik Yuranka, L.c. Günruk ve İtcaret Bakanlığı Luketicinin Korunması ve Ryasaゼztimi Genel Muddluğlu Iaraian dan izin verilmislik.

1. Garanti suresi malei teslin tarifinden tibaren baslar ve 2 yildir.
2. Main bulun parsalari dahli olmak uzeri temani firmami garanti kapsmandar.
3. Main garanti suresi icerisinde arizalanması duumunda, tamirde geçen sure garanti suresine ekeler. Main tamir suresi en tazla 20 is gundur. Bu sure mala işskin anzain servis istasyonna. servis istasyonmu olmaması durumunda, mali salsizi, bayli, acetası, temisiçlig, thalatysi veya inmalajsindan birsîne bildirim biliriden libraen baslar. Main anzasin, 10 is gundi girdenimemesi halinde, imalatı veya ithatalytı, mali tamiri tamamlanıcava kadar, benzer ozellikire sahip baska bir mali tuketicin Kullanimna tahısı etmek zorundar.
4. Main garanti suresi icinde, gerek malzeme ve işçilik, gerekse montal hatalarindan dolay arizalanması halinde, işçilik maseri, degişitleren parca bedeli ya da baska herhangi bir ad aında hickii ucret talap edilmekszin tamini yapılacaklar.

GARANTI SARITLARI

DANIŞMA MERKEZi:

44 44 123

www.vestel.com.tr

Cihazınızın T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'nce tespit ve ilan edilen kullanım ömrü (cihazın fonksiyonlarını yerine getirebilmesi için gerekli yedek parça bulundurma süresi) 10 yıldır.

Üretici Firma:

Vestel Beyaz Eşya Sanayi ve Ticaret A.Ş.

Organize Sanayi Bölgesi 45030 Manisa - Türkiye

Tel: [phone] E-posta: [e-mail]

Web: http://www.vestel.com.tr/destek

Zorlu Holding kuruluşudur.

VESTEL

52136013 11/13
