HDM1049P - Matkap Ferm - Ücretsiz kullanım kılavuzu

Marka	Ferm
Model	HDM1049P
Ürün tipi	Darbeli matkap
Besleme	Şebeke, 230 V ~ 50 Hz
Çekilen güç	1050 W
Boşta devir	0 – 2800 dev/dak
Kademe sayısı	1
Maksimum delme çapı (çelik)	13 mm
Maksimum delme çapı (ahşap)	40 mm
Maksimum delme çapı (beton)	16 mm
Mandren	Kendinden sıkmalı, 13 mm
Maksimum tork	45 Nm
Titreşim seviyesi (metal delme)	≤ 2,5 m/s²
Ses seviyesi (LpA)	90 dB(A)
Ağırlık	1,8 kg
Boyutlar (U x G x Y)	270 x 70 x 190 mm
Ana işlevler	Delme, darbeli delme, vidalama
Bakım ve temizlik	Temizlikten önce fişi çekin; havalandırma yuvalarını bir fırça ile temizleyin; aşındırıcı ürünler kullanmayın.
Güvenlik	Çift yalıtım (sınıf II); anahtarın bırakılmasıyla acil durdurma; çalışma konumunda kilitlenmesi önerilmez.
Yedek parçalar ve onarılabilirlik	Kömürler erişilebilir; mandren değiştirilebilir; parçalar satış sonrası servisten temin edilebilir.
Genel bilgiler	Ev ve yarı profesyonel kullanım; derinlik mesnedi, mandren anahtarı, yardımcı tutamak ile birlikte verilir.

Sık sorulan sorular - HDM1049P Ferm

Ferm HDM1049P matkabının mandreni nasıl değiştirilir?

Mandreni değiştirmek için önce matkabı fişten çekin. İç sabitleme vidasını (ters dişli) sökmek için bir Allen anahtarı kullanın. Mandreni saat yönünün tersine çevirerek çıkarın. Yeni mandreni ters sırayla takın.Dikkat: mandrenin dişe (1/2" - 20 UNF) uygun olduğunu kontrol edin.

Ferm HDM1049P matkabının gücü nedir?

Ferm HDM1049P matkabı 1050 W gücündedir, bu da onu ahşap, metal ve betonda delme ve yoğun vidalama işlerine uygun kılar.

Dönüş hızı nasıl ayarlanır?

Hız, tetik ile değişkendir: hafif baskı düşük hız, sert baskı hızlanma sağlar. Bu modelde mekanik hız seçici yoktur.

Matkabı darbesiz kullanabilir miyim?

Evet, mandrenin arkasındaki seçiciyi 'matkap' (basit delme) sembolüne çevirerek darbeyi devre dışı bırakabilirsiniz. Darbeyi yalnızca beton veya duvar için kullanın.

Matkap nasıl temizlenir ve bakımı yapılır?

Temizlikten önce cihazı her zaman fişten çekin. Gövdeyi nemli bir bezle temizleyin (çözücü yok). Havalandırma yuvaları düzenli olarak bir fırça ile tozdan arındırılmalıdır. Kömürler her 50 saatlik kullanımdan sonra kontrol edilmeli ve aşınmışsa değiştirilmelidir.

Matkapla birlikte hangi aksesuarlar geliyor?

Kutu içerir: matkap, yardımcı tutamak, derinlik mesnedi, mandren anahtarı, bazen ek bir mandren ve bir saklama çantası.

Derinlik mesnedi nasıl kullanılır?

Mesnet çubuğunu matkabın yanındaki deliğe sokun. Tırtıklı vida ile istediğiniz derinlikte kilitleyin. Bu, aynı derinlikte delikler açmak için delme derinliğini sınırlar.

Matkap çift yalıtımlı, bu ne anlama geliyor?

Çift yalıtım, cihazın sınıf II olduğu ve topraklama pini gerektirmediği anlamına gelir. Elektrik çarpmalarına karşı artırılmış güvenlik sağlar. Hasarlı bir uzatma kablosu ile asla kullanmayın.

Beton için maksimum delme çapı nedir?

Ferm HDM1049P ile betonda maksimum delme çapı 16 mm'dir. Daha büyük çaplar için daha güçlü bir matkap kullanın.

Kömürler nasıl değiştirilir?

Matkabı fişten çekin. Gövdenin yanındaki kapakları bulun, bir tornavida ile sökün. Eski kömürleri çıkarın, yuvayı temizleyin, yenilerini (aynı yönde) takın ve kapakları tekrar vidalayın. Yalnızca orijinal Ferm kömürleri kullanın.

KULLANIM KILAVUZU HDM1049P Ferm

Bu FERM ürününü satın aldığınız için teşekkür ederiz. Bu sayede artık Avrupa'nın önde gelen tedarikçilerinden biri tarafından sunulan, mükemmel bir ürüne sahip oldunuz. Ferm tarafından size sunulan bütün ürünler en yüksek performans ve güvenlik standartlarına göre üretilmiştir. Felsefemizin bir parçası olarak ayrıca kapsamlı garantimiz tarafından desteklenen mükemmel bir müşteri hizmeti sağlıyoruz. Umarız bu ürünü gelecek yıllar boyunca kullanmaktan zevk alırsınız.

1. GÜVENLİK UYARILARI

UYARI Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları

okuyun. Güvenlik uyarlarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarlarını ve talimatları gelecekte referans olması için saklayın.

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasar riskini belirtir.

Elektrik çarpması riski

Şebeke kablosu temizlik ve bakım sırasında hasar görürse şebeke fişini hemen prizden çıkarın.

Her zaman göz koruması takın!

Duyma koruması takın.

Bir toz maskesi takın.

Güvenlik eldivenleri giyin.

Ürünü uygun olmayan kaplara atmayın.

Ürün, Avrupa yönergelerinde belirtilen, yürürlükteki güvenlik standartlarına uygundur.

Kırıcı delici için ilave güvenlik uyarıları

a) Kulak koruyucular takın. Gürültüye maruz kalma işitme kaybına neden olabilir

b) Eğer aletle birlikte sağlanmışsa yardımcı tutamak(lar) kullanın. Kontrol kaybı bedensel yaralanmaya neden olabilir.

c) Elektrikli aleti izole edilmiş tutma yüzeylerinden tutun, bir işlem gerçekleştirirken kesme aksesuarı gizli tellerle veya kendi kordonuyla temas edebilir. Kesici aletin, “elektrik akımı” bulunan kablolarla teması halinde “akım”, elektrikli aletin iletken metal parçaları üzerinden operatöre iletilerek elektrik çarpmasına yol açabilir.

Elektrik güvenliği

Elektrikli makineleri kullanırken yangın, elektrik çarpması ve bedensel yaralanma riskini azaltmak için ülkenizde geçerli güvenlik düzenlemelerine her zaman uyun. Aşağıdaki güvenlik talimatlarını ve ayrıca ekteki güvenlik talimatlarını okuyun.

Daima güç kaynağı geriliminin anma değerleri plakasında belirtilen gerilime karşılık gelip gelmediğini kontrol edin.

Sınıf II makine - Çift İzolasyon - Topraklanmış prize ihtiyacınız yok.

Elektrikli aleti nemli bir konumda çalıştırmak kaçınılmazsa, kaçak akım cihazı (RCD) korumalı bir kaynak kullanın. RCD kullanımı elektrik çarpması riskini azaltır.

Elektrik kablolarının veya fislerin değiştirilmesi

Besleme kablosu zarar gördüyse, tehlikeden kaçınmak için üretici, servis sorumlusu veya bu gibi vasıflı kişiler tarafından değiştirilmelidir.

Uzatma kablolarının kullanımı

Yalnızca makinenin güç değeri için uygun, onaylanmış uzatma kabloları kullanın. Minimum öz kalınlığı 1.5 mm2'dir. Bir makara uzatma kablosu kullanılan her seferde, her zaman kabloyu tamamen açın.

Şu durumlarda makineyi derhal kapatın:

• Karbon fırçaları aşırı kıvılcım saçıyor.
• Şebeke fişi, şebeke kablosunun kesilmesi veya şebeke kablosunun hasarlı olması durumunda.
  • Bozuk anahtar durumunda.
• Yanık izolasyon dumanı veya kokusu.

2. MAKİNE BİLGİSİ

Kullanım amacı

Bu kırıcı delici beton kırma, beton kesme, kanal açma ve inşaat demiri kesme işleri için tasarlanmıştır.

SDS-max

Bu makine, sadece SDS-Max keskiler ile kullanılabilir.

Şebeke voltajı 220-240 V ~
Şebeke frekansı 50 Hz
Güç girişi 1.500 W
Darbe oranı 1.000-1.900/min
Keski konumları sayısı	6-25J
Ağırlık	10.69 kg
Ses basıncı ( L_PA )	102.13dB(A) K=3 dB(A)
Akustik güç ( L_WA )	105dB(A) K=3 dB(A)
Vibrasyon
Ana tutamak a_h,Cheq	20.38m/s ^2 K=1.5m/s ^2
İlave tutamak a_h,Cheq	19.61 m/s ^2 K=1.5m/s ^2

Vibrasyon seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN60745 içinde verilen bir standart test ile uygun olarak ölçülmüştür. Bir aleti başka bir aletle karşılaştırmak ve adı geçen uygulamalar için aleti kullanırken vibrasyona maruz kalma ön değerlendirmesi olarak kullanılabilir.

• Aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir.
• Aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir.

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun.

Açıklama

Metindeki rakamlar 2. sayfadaki diyagramları göstermektedir.

Şekil A

1. Açma / kapama anahtarı
2. Güç göstergesi
3. Matkap kovani
4. Kilitleme manşonu
5. Ana tutamak
6. ilave tutamak
7. Keski konum kilitleme halkası
8. Yağlama noktası

3. MONTAJ

Montajdan önce daima makineyi kapatın ve fişini prizden çıkarın.

Aksesuarın monte edilmesi ve çıkartılması Şekil B

Körelmiş matkap uçları veya keskileri kullanmayın. Körelmiş matkap uçları veya keskileri derhal bileyleyin veya değiştirin.

Montaj

• Aksesuar miline birkaç damla yağ dökün.
• Kilitleme manşonunu (5) arkaya kaydırın.
• Aksesuarı matkap kovanına (4) yerleştirin.
• Kilitleme manşonu (5) serbest bırakın.

Çıkarma

• Kilitleme manşonunu (5) arkaya kaydırın.
• Aksesuarı matkap kovanından (4) çıkartın.
• Kilitleme manşonu (5) serbest bırakın.

Keski konumunun değiştirilmesi

• Kilit halkasını (8) ileri itin ve keskiyi istenen konuma çevirin.
• Makineyi kullanmadan önce halkanın yerine kilitlendiğinden emin olun.

İlave tutamağın ayarlanması

Şekil A

Montaj

• Topuzu saat yönünün tersine çevirerek ilave tutamağı (7) gevşetin.
• Ilave tutamağı (7) istenen konuma çevirin.
• Topuzu saat yönünde çevirerek ilave tutamağı (7) sıkın.

4. KULLANIM

Açma / Kapama anahtarı

Şek. A

- Açma/Kapama anahtarına (1) basarak makineyi açın. Açma/Kapama anahtarını (1) biraktığınızda makine açılacaktır

İdeal kullanım için ipuçları

• İş parçasını kelepçe ile sabitleyin. Küçük iş parçaları için bir sıkma aleti kullanın.
• Makineyi sapından sıkıca tutun.
• Makineyi açın.
• Makine üzerine çok fazla basınç uygulamayın. İşi makinenin yapmasına izin verin.
• Makineyi kapatın ve makineyi bir kenara koymadan önce makinenin tamamen durmasını bekleyin.

5. TEMİZLİK VE BAKIM

Temizlik ve bakımdan önce her zaman makineyi kapatın ve şebeke prizini şebekeden çıkarın.

Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Çok inatçı kirleri sabun köpüğüyle ıslatılmış yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

Bozukluklar

Makine düzenli olarak aşağıdaki olası bozukluklar açısından denetlenmeli ve gerekirse tamir edilmelidir.

• Elektrik kablosunda hasar.
- Bozuk açma/kapama tetikleyici ünitesi.
- Kısa devre yapma.
- Hasar görmüş hareketli parçalar.

Arizalar

Bir arıza meydana gelirse, örneğin bir parçanın yıpranmasından sonra, lütfen satıcınızla veya garanti kartı üzerindeki servis adresiyle iletişime geçin. Sipariş edilebilecek parçaları gösteren bir parça şemasını ayrı olarak bulacaksınız.

GARANTI

Garanti koşulları ayrı olarak eklenmiş garanti kartı üzerinde bulunabilir.

CEVRE

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EC'ye ve ulusal hak uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve çevreye zarar vermeden imha edilmelidir.

Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.

Spare parts list

HDM1049P

No Description Position
411092 Chuck cover set	1..5
411093 Hammer rod set	7|12|16
411094 Control sleeve set	28|29
411095 Oil cap set	36|36A|37
411096 Bottom cover set	76..78
411097 Side handle assembly	80..84
411098 Shock absorption set	94..98
480711 Rubber nose cap	1
480712 Protective sleeve	2
480713 Circlip 30 3
480714 Filler ring 4
480715 Shock absorption ring	5
480716 Movement limiter	6
480717 Insert block (2pcs)	7
480718 Change plate	8
480719 Support ring spring	9
480720 Position lock ring	10
480721 Position adjustment ring	11
480722 Steel ball	6,5 (8pcs)	12
480723 Hex. Socket Bolt	M8iCE30 (4pcs)	13
480724 Spring washer	8 (4pcs)	13A
480725 Flange cover	14
480726 O-Ring 63,5 * 2,6	15
480727 Hammer rod sleeve	16
480728 O Ring	31.6iCE2.5	17
480729 Circlip 41 18
480730 Oil Seal Ring	32x42x7 19
480731 Impact Pin	20
480732 O Ring	22iCE11	21
480733 Control plate	22
480734 Fixed distance s	eeve	23
480735 O ring	35x3	24
480736 Impact block	25
480737 O ring	30,4x5	26

Spare parts list

HDM1049P

No Description Position
480738 Cover 27
480739 Control Sleeve 28
480740 Control Sleeve Spring 29
480741 Cilinder 30
480742 Piston Pin 10*38	31
480743 Piston 32
480744 Drive rod 33
480745 Gearbox 34
480746 Tapping screw ST6.3x32 35
480747 Oil cap 36
480748 Cover 36A
480749 Rubber Washer 37
480750 Felt Ring	38
480751 Hex .Socket Bolt M5íCE12	39
480752 Shell cover	40
480753 O-Ring 79íCE2.8	41
480754 Excentric gear	42
480755 Bearing 6002RS	43
480756 Distance Ring	44
480757 Bearing 6002RS	45
480758 Needle bearing	46
480759 Seal ring 47
480760 Motor housing	48
480761 Cord clamp	49
480762 Clamp crew	50
480763 Speed control	51
480766 Indicator light	54
480768 Screw 56
480769 Screw 57
480770 Cable sheath	58
480771 Cord	59
480772 Inductor	60
480773 Wire connector	61
480774 Stator	62

Spare parts list

HDM1049P

No Description Position
480775 Stator screw 63
480776 Carbon brush holder set (2pcs) 64
480777 Brush holder spring set (2pcs) 65
480778 Contact plate 66
480779 Screw 67
480780 Screw 67A
480781 Insert 68
480782 Carbon Brush set (2pcs) 69
480783 Carbon brush wire set (2pcs) 70
480784 Rotor 72
480785 Bearing sleeve 73
480786 Bottom rotor bearing 6200RS 74
480787 Circlip 10 74A
480788 O-ring 75
480789 Screw ring 76
480790 Protecting cover 77
480791 Bottom Cover	78
480792 Screw 79
480793 Position ring 1	80
480794 Position ring 2	81
480795 Handle ring	82
480796 handle bolt	83
480797 Side Handle	84
480798 Clamping knob	85
480799 Nut	86
480800 Knob cover	87
480801 Hex key	88
480802 Oil bottle	91
480803 Main handle washer	92
480804 Back cover	93
480805 Vibration absorbing sleeve	94
480806 Vibration absorbing rings	95
480807 Vibration absorbing spring	96
480808 Vibration absorbing bracket	97

Spare parts list

HDM1049P

No Description Position
480809 Vibration absorbing screws 98
481785 Main handle right 55
481786 Main handle left 52
481787 Switch 53

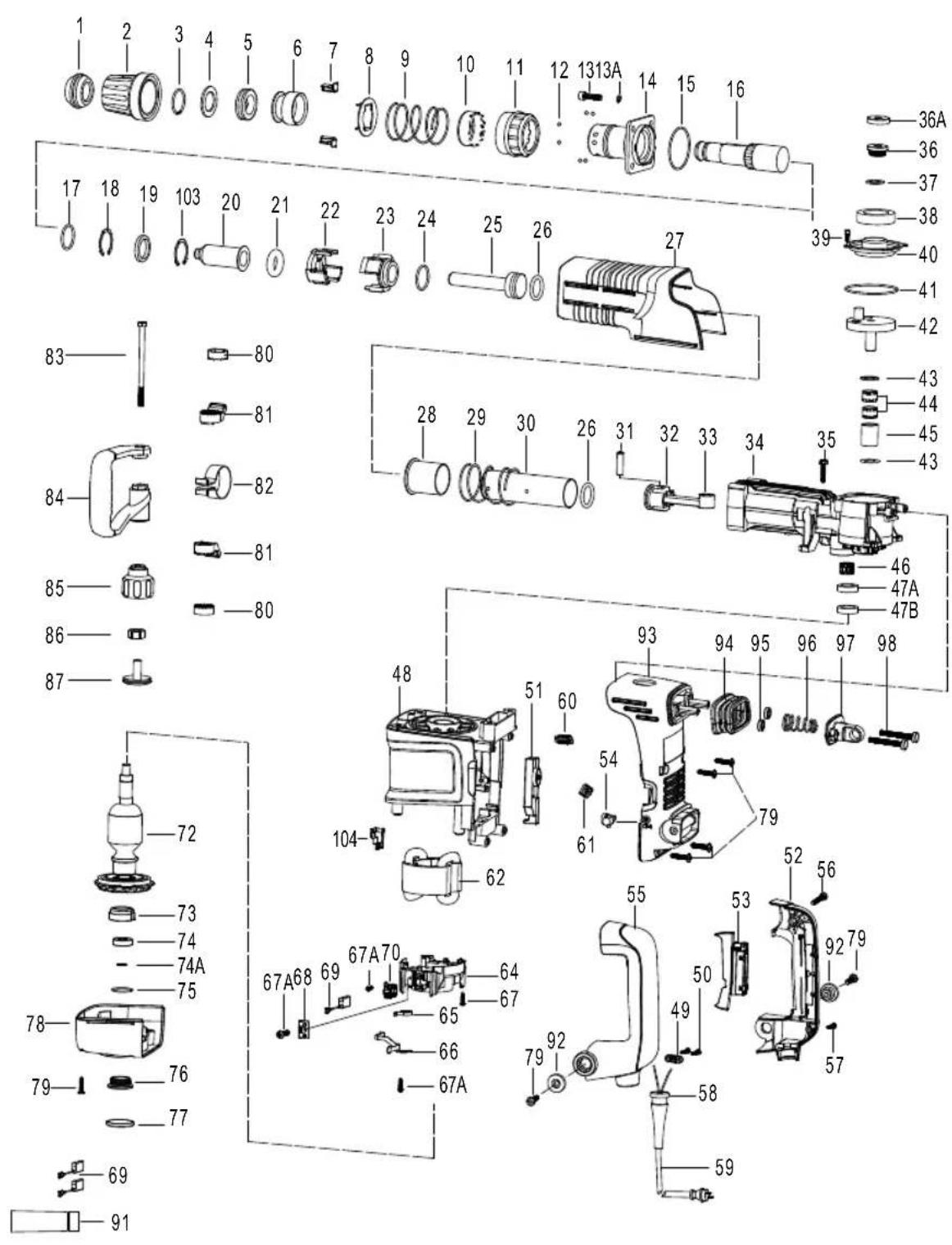

Exploded view
