FKQ 992EJ.20 - Fırın Hotpoint Ariston - Ücretsiz kullanım kılavuzu

Ürün Tipi	Ankastre Fırın
Marka	Hotpoint Ariston
Model	FKQ 992EJ.20
Renk	Paslanmaz Çelik / Siyah
Cihaz Ölçüleri (Y x G x D)	59,5 cm x 59,5 cm x 54,5 cm
Niş Ölçüleri (Y x G x D)	59 cm x 56 cm x 55 cm
Ağırlık	yaklaşık 30 kg
Enerji Beslemesi	Elektrik, 230 V, 16 A
Toplam Bağlantı Değeri	2,9 kW
Enerji Verimlilik Sınıfı	A
Isıtma Türleri	Sıcak Hava, Üst/Alt Isıtma, Izgara, Fanlı Izgara, Pizza Fonksiyonu
Fırın Hacmi	73 Litre
Temizlik	EasyClean – Buhar Temizleme
Kontrol	Döner Düğmeler + elektronik zamanlayıcı
Ekran	Dijital
İç Aydınlatma	Evet, Halojen
Kapı	Cam Kaplı, 2 katmanlı
Güvenlik	Çocuk Kilidi, Aşırı Isınma Koruması
Aksesuarlar	1 Fırın Tepsisi, 1 Izgara Izgarası, 1 Yağ Tavası
Yedek Parçalar	Müşteri Hizmetleri aracılığıyla temin edilebilir (ör. Isıtma Elemanları, Kapı Contaları)
Onarım Endeksi	8,3 / 10 (kendi tahminimiz)

Sık sorulan sorular - FKQ 992EJ.20 Hotpoint Ariston

EasyClean fonksiyonu ile fırını nasıl temizlerim?

Fırın neden ısınmıyor?

Fırın kapağını kendim değiştirebilir miyim?

Hangi fırın tepsisi boyutu uygundur?

Fırın çalışırken yüksek ses çıkarırsa ne yapmalıyım?

Çocuk kilidini nasıl ayarlarım?

Fırında alüminyum folyo kullanabilir miyim?

Hangi işlev çözdürme için uygundur?

Fırın lambasını nasıl değiştiririm?

Pastam neden eşit şekilde kızarmıyor?

KULLANIM KILAVUZU FKQ 992EJ.20 Hotpoint Ariston

Başlatma ve kullanım, 50-51

Kumandalar kilidi

Saatin ayarlanması

Dakika sayacının ayarlanması

Firinin yakılması

Fabrika ayarlarına geri dönlmesi

Standby

Programlar, 52-55

Manüel pişirme programları

Otomatik pişirme programları

Pişirme işleminin programlanması

Pratik pişirme önerileri

Pişirme tablosu

Önlemler ve tavsiyeler, 56

Genel emniyet

Imha

Tasarruf ve çevreye saygı

Servis ve bakım, 57-58

Elektrik akımının devre dışı bırakılması

Cihazın temizlenmesi

Kapağın temizliği

Ampulün yenisi ile değiştirilmesi

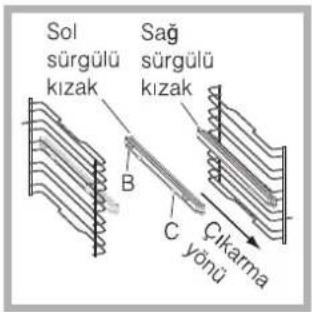

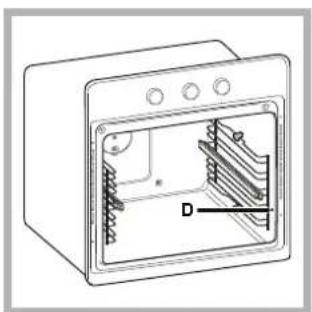

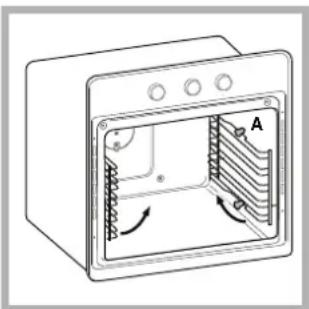

Sürgülü Kızaklar Setinin montajı

Arızalar ve çözümler, 59

Destek, 60

! Gereken her an başvurulması için bu el kitabının muhafaza edilmesi gerekmektedir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda yeni kullanıcıının işleyiş ve ilişkin uyarılar hakkında bilgi edinmesi için el kitapçığının cihazla birlikte verildiğinden emin olunuz.

! Talimatları dikkatle okuyunuz: Kurulum, kullanım ve emniyet hakkında önemli bilgiler içermektedir.

Yerleştirme

! Ambalajlar çocukların oyuncağı değildir ve ayrıştırılmış çöp için belirlenen kurallara uygun olarak imha edilmelidir (bakınız Önlem ve tavsiyeler).

! Kurulum işlemi bu talimatlar doğrultusunda profesyonel olarak kalifiye personel tarafından yapılmalıdır. Hatalı yapılan bir kurulum, insan ve hayvan sağlığına ya da mala zarar verebilir.

Yuvaya oturtma

Cihazın düzgün bir şekilde çalışması için fırın yuvasının yer aldığı dolabın uygun özellikleri taşıması gerekir:

• Fırının yanında yer alan paneller ısıya dayanıklı malzemeden olmalıdır;
• ahşap kaplama dolapların söz konusu olduğu durumlarda, kullanılan tutkal 100°C ısiya dayanıklı olmalıdır;
• fırının yuvasına yerleştirilmesi durumunda, işlem ister masa altında (şekle bakınız) ister kolon üzerinde yapılacak olsun, mobilyanın boyutları aşağıdaki gibi olmalıdır:

* Sadece inox modeller için ! Cihaz yuvasına yerleştirildikten sonra elektrikli bölümlerde hiçbir şekilde kontak olmamalıdır. Özellikler etiketinde belirtilmiş olan tüketime ilişkin bilgiler bu kurulum tipine göre ölçülmüştür.

Havalandırma

İyi bir havalandırma sağlanması için yuvanın arka duvarının çıkarılması gerekir. Fırının kurulumun iki ahşap pervaz ya da en az 45 x 560 mm ebatlarında bir açıklığı olan bir zemin üzerine yaslanacak şekilde yapılması tercih edilir (şekillere bakınız).

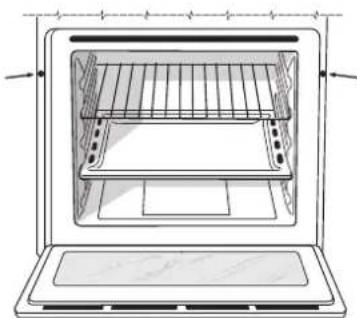

Ortalama ve sabitleme

Cihazı dolaba sabitlemek için:

• fırının kapağını açınız;
• dış çerçeve üzerinde yer alan tespit deliklerini kapatan 2 lastiği çıkartınız;
• 2 tahta vida kullanarak firini dolaba sabitleyiniz;
• delikleri kapatan lastikleri yeniden yerleştiriniz.

! Cihazın korunmasını sağlayan tüm bölümler, bir alet yardımı olmadan çıkarılamayacak şekilde sabitlenmelidir.

Elektrik bağlantısı

! Üç kutuplu besleme kablosuyla donatılmış fırınlar, cihazın üzerindeki özellikler etiketinde belirtilmiş olan gerilim ve frekans değerlerinde dalgalı akımla çalışacak şekilde üretilmiştir (aşağıya bakınız).

Besleme kablosu montaji

bağlayıcısına sabitleyiniz.

1. Terminal kapağını kapatınız.

Besleme kablosunun şebekeye bağlantısı

Kablo üzerine özellikler etiketi üzerinde belirtilen yüke uygun bir fiş monte ediniz (yana bakınız). Şebekeye doğrudan bağlantı yapılması halinde, cihaz ile şebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki normlara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtarı tarafından kesintiye uğratılmamalıdır). Besleme kablosu, hiçbir aşamada ortam ısısını 50°C geçmeyecek şekilde yerleştirilmelidir (örneğin fırının arka tarafı).

! Elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyulmasından kurulumu yapan kişi sorumludur.

Şebekeye bağlamadan önce aşağıdaki durumları kontrol ediniz:

- Prizin topraklamasının yürürlükteki normlara uygun olması;

• prizin, cihazın özellikler etiketi üzerinde belirtilen maksimum güç voltajında kullanmaya uygun olması (aşağıya bakınız);
• besleme geriliminin özellikler etiketi üzerinde belirtilmiş olan değerler arasında olduğunu (aşağıya bakınız);
• cihaz fişinin prizle uyumlu olduğunu. Aksi hallerde prizi ya da fişi değiştiriniz; uzatma kabloları ya da çoklu prizler kullanmayınız.
  ! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır.
  ! Kablo kıvrılmalara, bükülmelere veya ezilmelere maruz kalmamalıdır.
  ! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili personel tarafından değiştirilmelidir(Destek bölümüne bakınız).
  ! Bu kurallara uyulmaması halinde firma hiç bir sorumluluk kabul etmez.

ÖZELLİKLER ETİKETİ
Ebatlar	genişlik 43,5 cmyükseklik 32 cmderinlik 41,5 cm
Hacim	lt. 58
Elektrikbağlantıları	220-240V~ 50/60Hz gerilimdeemilen maksimum güç 2800W(özellikler etiketine bakınız)
ENERGYLABEL*(ENERJİETİKETİ*)	Elektrikli fırınlar etiketi hakkındaki2002/40/CE mevzuatı.EN 50304 DüzenlemesiEnerji tüketimi beyanı Güçlendirilmişklasik sınıf – ısıtma fonksiyonu:ECO.
	Bu cihaz Avrupa Birliğidüzenlemelerine uygundur:12/12/2006 tarihli (Alçak Basınç)2006/95/CEE ve üzerinde yapılan değişiklikler - 15/12/04 tarihli(Elektromanyetik Uyum)2004/108/CEE ve üzerinde yapılan değişiklikler - 22/07/93 tarihli93/68/CEE ve üzerinde yapılan değişiklikler.- 2002/96/CE ve üzerinde yapılan değişiklikler.- 1275/2008 standby/off modu

* Çıkarılabilen kızaklar olmadan

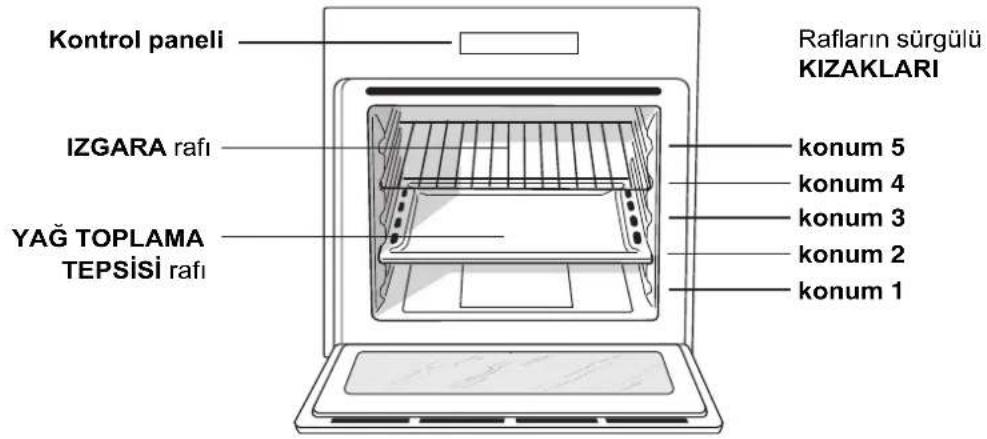

Genel görünüm

TR

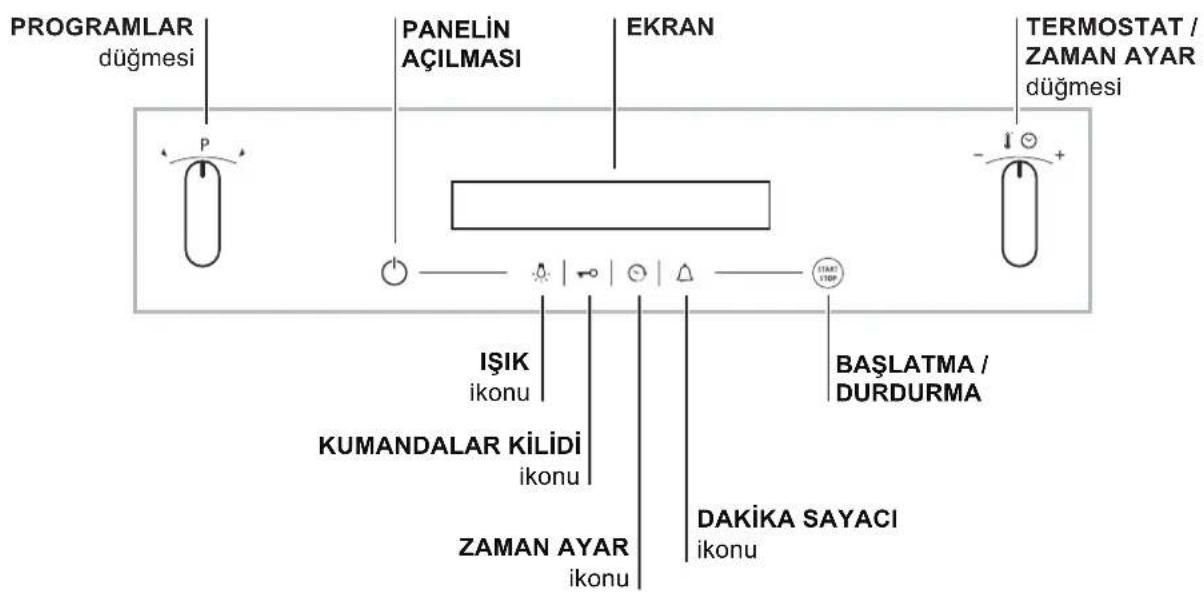

Kontrol paneli

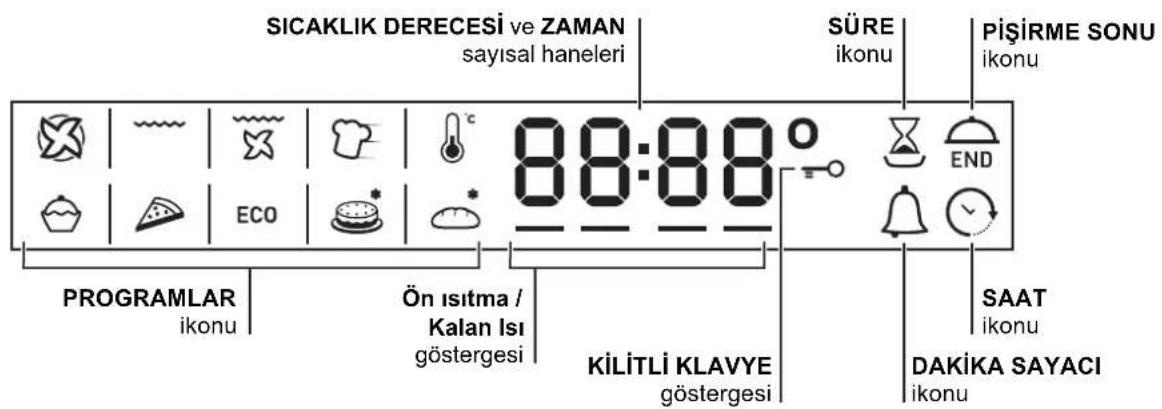

Ekran

! Fırını ilk kez kullandığınızda, içi boşken termostatı maksimuma getirerek kapısı kapalı vaziyette en az bir saat çalıştırınız. Sonra fırını kapatıp kapağını açınız ve mekanı havalandırınız. Duyulan koku, fırını korumak için kullanılan maddelerin buharlaşmasına bağlı olarak ortaya çıkmaktadır.

! Ayarları kolaylaştırmak için, düğmeyi konumunda tutunuz: ekran üzerindeki sayılar daha hızlı bir şekilde kayar.

! Her ayar, 10 saniye sonra otomatik olarak hafızaya alınır.

! Eğer eldiven giyilir ise, dokunmatik tuşları etkinleştirmek mümkün değildir.

Bazı modeller bir el yardımı gerektirmeden yavaş bir şekilde kapağın kapanmasına olanak tanıyan menteşeli bir sistemle donatılmıştır. Doğru bir kullanım için, kapatmadan önce:

- kapağı tamamen açınız.

- manüel olarak zorla kapatmaktan kaçınız.

Kumandalar kilidi

! Fırın kapalı iken, pişirme işlemi başladığı veya sona erdiği zaman ve programlamada kumandaları kilitlemek mümkündür.

Kumandaları kilitlemek için, en az 2 saniye boyunca tuşuna basınız. Sesli bir sinyal yayılır ve ekran "n—O" anahtar sembolünü görüntüler. Yanık ikonları, kilidin etkinleştiğini gösterir.

Kilidi devre dışı bırakmak için, en az 2 saniye boyunca =O tuşuna yeniden basınız.

Saatin ayarlanması

! Saat, sadece fırın kapalı iken ayarlanabilir. Eğer fırın standby modunda ise, ⏻ tuşuna bir defa basmak mevcut saati görüntüler. Saati ayarlamak için yeniden basınız.

Elektrik şebekesine bağladıktan veya

bir elektrik kesintisinden sonra, ☑ tuşu ve ekran üzerindeki sayılar 10 saniye boyunca yanıp söner. Saati ayarlamak için:

1. ⏻ tuşuna basıniz.

2. Saat ayarlamak için “+” ve “-” ye doğru SÜRE AYAR düğmesini döndürünüz.

3. Doğru saate ulaştıktan sonra, yeniden ⬇ tuşuna basınız.

4. yukarıda anlatılan işlemi dakikalar için tekrarlayınız.

Elektrik kesintisi halinde, saat yeniden

ayarlanmalıdır. Ekran üzerinde yanıp sönen ikonu, saatin doğru bir şekilde ayarlanmadığını bildirir.

Dakika sayacının ayarlanması

! Dakika sayacı, hem fırın kapalı iken hem de açıkken her zaman ayarlanabilir. Fırının yakılması ve söndürülmesini kontrol etmez.

Süresi biten dakika sayacı, 30 saniye sonra veya herhangi bir aktif tuşa basınca duran sesli bir sinyal yayar.

Dakika sayacını ayarlamak için:

1. tuşuna basıniz.

2. ZAMAN AYAR düğmesini “+” ve “-” yönünde çevirerek arzu edilen zamanı ayarlayınız.

3. Arzu edilen ayara ulaştıktan sonra, yeniden tuşuna basınız.

Yanık ikonu, dakika sayacının aktif olduğunu bildirir. EKRAN geri sayımı görüntüler.

Dakika sayacını iptal etmek için, tuşuna basınız ve düğme ile süreyi 00:00'a kadar getiriniz. Yeniden

tuşuna basıniz.

ikonunun sönmesi, dakika sayacının devre dışı bırakıldığını bildirir.

Firinin yakılması

1. tuşuna basarak, kontrol panelini açınız. Cihaz, üç misli yükselen bir ses yayar ve tüm tuşlar sırasıyla yanar.

2. PROGRAM düğmesini döndürerek istenilen pişirme programını seçiniz.Ekran, aşağıdaki bilgileri görüntüler:

- manüel program halinde, programa ilişkin sıcaklık derecesi;

- Otomatik program halinde, sürenin yerine alan "Auto".

1. Pişirme işlemini başlatmak için START STOP tuşuna basıniz.

2. Fırın ön ısıtma fazına girer, ön ısıtma göstergeleri sıcaklık derecesi yükseldikçe yanar.

3. Sesli bir sinyal ve tüm ön ısıtma göstergelerinin yanması, ön ısıtma işleminin tamamlandığını bildirir. Pişirilecek gıdaları fırına koymak mümkündür.

4. Pişirme sırasında aşağıdaki işlemleri yerine getirmek mümkündür:

- TERMOSTAT düğmesini döndürerek sıcaklık derecesini değiştiriniz (sadece manüel programlar için);

- bir pişirme işleminin süresini programlamak (bakınız Programları);

- START tuşuna basarak pişirme işlemini yarıda kesmek. Bu durumda cihaz önceden değiştirilmiş olan sıcaklık derecesini hatırlar (sadece manüel programlar için).

- 3 saniye boyunca ⏻ tuşuna basılı tutarak fırını kapatınız.

1. Elektrik kesilmesi durumunda, eğer fırın ısısı çok düşmemişse, cihaz, programı kesildiği yerden yeniden devreye sokacak bir sistem ile donatılmıştır. Başlatma beklenirken yapılan planlamalar ise elektrik geri geldiğinde sıfırlanmaz, tekrar programlanmaları gerekir (örneğin: bir pişirme işleminin başlaması 20:30'a programlanmış olsun. 19:30'da elektrik kesiliyor. Elektrik geri geldiği zaman, programlamayı yeniden ayarlamak gerekir).

! BARBEKÜ programında ön ısıtma öngörülmez.

! Fırın tabanına asla herhangi bir cisim koymayınız, emayesine zarar verebilirsiniz..

! Pişirme kaplarını daima izgara üzerine koyunuz.

Soğutma fanı

Harici sıcaklık derecesinin düşürülmesi için bir soğutma fanı tarafından atılan hava, kontrol paneli ve fırın kapağı arasından ve aynı zamanda fırın kapağının alt tarafından çıkar.FAST COOKING programında fan, başladıktan on dakika sonra otomatik olarak devreye girer.

! Pişirme sonunda fırın yeterince soğuyana kadar bu fan çalışır durumda kalır.

Firin lambası

Işık, bir pişirme programı başladığı zaman yanar. LED INSIDE ile donatılan modeller de, pişirme işlemi başladığı zaman tüm pişirme seviyelerinin daha iyi aydınlanması için kapak üzerindeki led ışıklar yanar.

tuşu, herhangi bir zamanda ışığı açıp kapatmamıza olanak tanır.

Kalan ısı göstergeleri

Cihaz, bir adet kalan ısı göstergesi ile donatılmıştır. Fırın kapalı iken ekran “kalan ısı” çubuğunun yanması ile bölmenin içindeki sıcaklık mevcudiyetini bildirir. Çubuğun elemanları tek tek fırının içindeki sıcaklık düştükçe söner.

Fabrika ayarlarına geri dönlmesi

Fırın, kullanıcı tarafından seçilen tüm ayarları sıfırlayarak (saat ve özelleştirilen süreler), fabrika değerlerine geri gelme olanağına sahiptir. Sıfırlama işlemini gerçekleştirmek için fırını kapatınız, PROGRAMLAR düğmesini saat yönünde dönük

tutunuz ve 6 saniye boyunca ☑ tuşuna aynı anda basınız. Sıfırlama işlemi gerçekleştiği zaman, sesli bir sinyal verilir. ☐ tuşuna ilk basışta, ilk yanmaya geçilir.

Standby

Bu ürün, standby konumda enerji tüketiminin sınırlanması hakkındaki yeni Avrupa Direktifi tarafından belirlenmiş gereklilikleri karşılamaktadır. Eğer 30 dakika boyunca işlem gerçekleşmez ve hiçbir tuş veya kapı kilidi ayarlanmamış ise, cihaz standby moduna otomatik olarak geçer. Standby modu, yüksek ışıkta "Saat İkonu"h ile görüntülenir. Cihaz ile yeniden etkileşime girer girmez, sistem işletim moduna geri döner.

! Gidalarin tamamen yumusakligini ve kitirligini garanti etmek için, firin yemekten dogal olarak gelen nemi su buhari olarak serbest birakir. Bu sekilde, tüm yemekler üzerinde en uygun pisirme sonuçlarına sahip olunabilir.

! Her yandığında fırın, birinci manüel pişirme programını sunar.

Manüel pişirme programları

! Tüm programlarda önceden girilmiş bir pişirme ısısıvardır. Bu manuel olarak, arzuya göre 30°C ve 250°C arasında ayarlanabilir (BARBEKÜ programı için 300°C). Sıcaklık derecesindeki olası değişiklikler, hafızaya alınır ve programın sonraki kullanımında yeniden önerilir. Eğer seçilen sıcaklık fırının içindeki sıcaklık derecesinden düşük ise, ekran "Hot" yazısını görüntüler. Her halükarda pişirme işlemini başlatmak mümkündür.

ÇOK SEVIYELİ programı

Tüm fırında ısı sabit olduğundan, hava yemeği eşit bir şekilde pişirerek kızartır. Aynı anda maksimum iki raf kullanılabilir.

BARBEKÜ programı

Üst ısıtma elemanı ve şiş döndürme ünitesi (mevcut ise) devreye girer. Izgaranın yüksek ve direkt ısısı yüksek yüzey ısısı gerektiren besinler için tavsiye edilir. Pişirme işlemlerini fırının kapağı kapalı iken gerçekleştiriniz (bakınız "Pratik pişirme önerileri").

GRATEN programi

Üst ısıtma elemanı ve devrenin bir bölümü sırasında dairesel ısıtma elemanı da etkinleşir, fan ve şiş döndürme ünitesi (mevcut ise) çalışır. Tek yönlü termik yansımayla birlikte fırın içindeki havanın güçlendirilmiş sirkülasyonu başlar.

Bu ısının iç kısımlara işleme gücünü artırarak gıda yüzeylerinin yanmasını önler. Pişirme işlemlerini fırının kapağı kapalı iken gerçekleştiriniz (bakınız "Pratik pişirme önerileri").

Önceden ambalajlanmış yemeklerin (dondurulmuş ya da ön pişirme yapılmış) hızlı bir şekilde pişirilmesi için tavsiye edilir. Tek bir raf kullanıldığı takdirde mükemmel sonuçlar alınır.

DÜŞÜK SICAKLIK DERECESİ programı

Bu pisirme tipi mayalama yapmamıza, buz

çözmemize, yogurt yapmamıza, daha çok veya daha az hızlı ısıtma yapmamıza, düşük ısıda agır bir sekilde pisirmemize olanak tanımaktadır. Seçilebilen sıcaklık dereceleri, asagındaki gibidir: 40, 65, 90 °C.

PASTA FIRINI Programi

Arka ıslıtma elemanı yanar ve fan devreye girerek fırının içinde eşit hoş bir sıcaklık yayılmasını sağlar. Bu program, hassas yiyeceklerin pişirilmesi için tavsiye edilir (örn. kabarması gereken tatlılar).

PIZZA programı

Üst ve dairesel ısıtma elemanları devreye girer ve fan çalışmaya başlar. Bu kombinasyon, fırının hızlı bir şekilde ısınmasını sağlar. Her seferinde bir tek raf kullanıldığı durumlarda pişirme işleminin ortasında pozisyon değiştirilmesi gerekir.

ECO programi

Arka ısıtma elemanı ile birlikte fan devreye girerek ısının fırının her yerine eşit dağılmasını sağlar. Bu Enerji Tasarrufu programı, az miktardaki yiyecekler için tavsiye edilir, ısıtma ve pişirme sonu uygulamaları için idealdir.

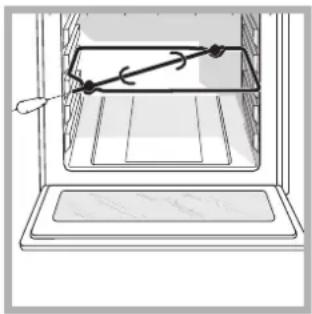

Rosto çevirme ünitesi (sadece bazı modellerde mevcut)

Rosto çevirme ünitesini devreye sokmak için (şekle bakınız) aşağıdaki işlemleri yerine getiriniz: 1. yağ toplama tepsisini 1 no'lu pozisyona koyunuz; 2. Rosto çevirme ünitesini 3 pozisyonuna koyarak şışı fırının arka

duvarında yer alan deliğe geçiriniz;

1. PROGRAM düğmesinden veya seçerek çevirme ünitesini devreye sokunuz;

Başlatılan her iki veya programları ile, eğer kapak açılır ise şiş döndürme ünitesi durur.

Otomatik pişirme programları

! Sıcaklık derecesi ve pişirme süresi kusursuz bir sonuç sağlayan C.O.P.® (Programlanan En İdeal Pişirme) sistemi vasıtasıyla önceden ayarlanmıştır. Pişirme işlemi, otomatik olarak durur ve fırın yemek piştığı zaman uyarır. Pişirme işlemi soğuk veya sıcak fırınlayarak gerçekleştirilebilir. Seçilen programa göre, başlatmadan önce, ±5/20 dakika değiştirerek, kendi kişisel zevkinize göre pişirme süresini özelleştirmek mümkündür. Pişirme işlemi başladığı zaman, süresini değiştirmek te mümkündür. Eğer değiştirme işlemi program başlamadan önce gerçekleşir ise, bu hafızaya alınır ve programın sonraki kullanımında yeniden önerilir. Eğer fırının içindeki sıcaklık derecesi seçilen program için önerilen sıcaklığın üzerinde ise, ekran “Hot” yazısını görüntüler ve pişirme işlemini başlatmak mümkün değildir; fırının soğumasını bekleyiniz.

! Pişirme fazına ulaşıldığı zaman, fırın sesli bir sinyal verir.

! Pişirme işlemlerinin uygulama süre ve sıcaklıklarını değiştirmemek için, fırının kapağını açmayınız.

TATLI programı

Bu fonksiyon, hem doğal maya hem de kimyasal maya bazlı ve mayasız tatlıları pişirmek için idealdir. Fırın soğukken fırınlayınız. Fırın sıcakken de fırınlamak mümkündür.

EKMEK programı

Bu programı, ekmek yapmak için kullanınız. En iyi sonucu elde etmek için, aşağıda aktarılan bilgileri dikkatli bir şekilde takip etmenizi tavsiye ederiz:

• tarife riayet ediniz;
• yağ toplama tepsisi için maksimum ağırlık;
• 5 no'lu pozisyondaki yağ toplama tepsisi üzerine 50 g (0,5 dl) soğuk su koymayı unutmayınız;
• hamuru mayalama işlemi, oda sıcaklığına göre ve, uygulamalı olarak, hamur iki misli olana kadar 1 veya 1 buçuk saat ortam sıcaklığında yapılmalıdır.

EKMEK için tarif :

Maks 1000gr'lik 1 adet Yağ Toplama Tepsisi, Alt raf Maks 1000gr'lik 2 adet Yağ Toplama Tepsisi, Alt ve orta raflar

1000 gr hamur için tarif : 600gr Un, 360gr Su, 11gr Tuz, 25gr yaş maya (veya 2 adet toz paket) Yapılacak işlemler:

• Unu ve tuzu geniş bir kapta karıştırınız.
• Mayayı az ılık suda eritiniz (yaklaşık 35 derece).
• Unu havuz gibi açınız.
• Su ve maya karışımını dökünüz.
• Homojen ve az yapışkan bir hamur elde edene kadar, avuç içi ile bastırarak ve 10 dakika üzerinde çalışarak, hamuru yoğurunuz.
• Bir top yapınız, hamuru bir kaseye koyunuz ve üzerini hamur yüzeyinin kurumasını önlemek için transparan bir filmlle kapatınız. 40°C'de manüel DÜŞÜK SICAKLIK fonksiyonunda fırına kaseyi koyunuz ve yaklaşık 1 saat mayalanmaya bırakınız (hamurun hacmi iki misli olmalıdır)
• Farklı ekmekler elde etmek için hamur topunu bölünüz.
• Bir fırın kağıdı üzerinde yağ toplama tepsisi üzerine koyunuz.
• Un toplarını yayınız.
• Toplar üzerinde kesikler yapınız.
• Fırın soğukken fırınlayınız.
• EKMEK pişirme işlemini başlatınız
• Pişirme işlemi sonunda, ekmekleri tamamen soğuyana kadar bir ızgara üzerine dinlenmeye bırakınız.

Pişirme işleminin programlanması

! Programlama ancak bir pişirme programı seçildikten sonra mümkündür.

Pişirme süresinin programlanması

1. ikonu ve ekran üzerinde iki numara yanıp sönmeye başlayana kadar düğmesine basınız;

2. ZAMAN AYAR düğmesini, arzu edilen süreyi ayarlamak için, “+” ve “-” yönünde döndürünüz; eğer düğme konumunda tutulur ise, sayılar ayarı kolaylaştırmak için daha hızlı bir şekilde kayar.

3. Arzu edilen süreye ulaştıktan sonra, yeniden tuşuna basınız. Ekran, ayarlanan süreyi ve sıcaklık derecesini karşılıklı görüntüler.

4. Pişirme işlemini başlatmak için START tuşuna basıniz.

5. Süre dolduğunda ekranı üzerinde "END" yazısı belirecek ve sesli bir sinyal duyulacaktır.

- Örnek: diyelim saat 9:00 ve 1 saat 15 dakikalık bir süre programlandı. Program saat 10:15•fte otomatik olarak durur.

Pişirme sonunun programlanması

! Pişirme sonunun ayarlanması ancak bir pişirme süresi girildiği takdirde mümkündür.
! Gecikmeli programlamayı en iyi şartlarda kullanmak için, saatin doğru bir şekilde ayarlanmış olması gerekmektedir.

1. Süre için anlatılmış olan işlemleri 1'den 3'e kadar takip ediniz;

2. 2 defa ☑ tuşuna basınız: ekran üzerinde ikonu ve sayısal haneler yanıp söner;

3. ZAMAN AYAR düğmesini “+” ve “-” yönünde çevirerek pişirme sonu saatini ayarlayınız.

4. Arzu edilen bitiş saatine ulaştıktan sonra, yeniden

tuşuna basınız. Ekran süreyi, pişirme sonu saatini ve ayarlanan sıcaklık derecesini karşılıklı olarak görüntüler.

1. Programlamayı etkinleştirmek için START STOP tuşuna basınız.

Yanan ✘ ve ikonları bir programlamanın yapıldığını bildirir. EKRANda pişirme sonu saati ve süresi sırayla görünecektir.

1. Pişirme süresi sona erdiği zaman, ekran üzerinde "END" yazısı görünür ve sesli bir sinyal duyulur.

- Örnek: Saat 9.00 olsun, 1 saat 15 dakika sürecek bir pişirme ve pişirmeyi bitirme saati olarak da 12.30•fu programlamış olalım. Program saat 11:15'de otomatik olarak başlar.

Bir programlamayı iptal etmek için, START STOP tuşuna basınız.

Pratik pişirme önerileri

! Fan çalışırken yapılan pişirmelerde 1 ve 5. pozisyonları kullanmayınız: Bunlar direkt olarak sıcak hava gönderdiklerinden, hassas gıdaların üstlerinde yanmaya neden olabilir.

! BARBEKÜ ve GRATEN pişirmelerde, özellikle bu işlemler rosto çevirme ünitesiyle yapıliyorsa, pişirmeden çıkan atıkları (su ve/veya yağ) toplaması için yağ toplama tepsisini 1 pozisyonuna getiriniz.

ÇOK SEVIYELİ

• 2 ve 4. raf pozisyonlarını kullanınız ve daha fazla ısı gerektiren yemekleri 2 rafta pişiriniz.
• Yağ toplama tepsisini en alta, ızgarayı ise üste koyunuz.

BARBECUE

- Pişirilecek gıdaları izgaranın ortasına koyarak izgarayı 3 veya 4 pozisyonuna yerleştiriniz.

- Enerji seviyesinin maksimuma ayarlanması tavsiye edilir. Üst rezistans sürekli olarak yanık kalmazsa endişelenmeyiniz: bu parçanın çalışması bir termostat tarafından kontrol edilir.

PIZZA FIRINI

- Hafif alüminyum bir tepsiyi cihazınızla birlikte verilmiş olan izgaraya yerleştiriniz. Yağ toplama tepsisi ile pişirme süresi uzar ve pizzanız çıtır çıtır olmaz.

- Çok malzemeli pizzalarda mozzarella peynirinin pişirme işleminin tam ortasında eklenmesi tavsiye edilir.

Pişirme tablosu

Programlar Yemekler Ağırlık		(Kg)	Rafların pozisyonu		Ön ısıtma	Önerilen sıcaklık (°C)	Pişirme süresi (dakıka)
Manüel			standart yataklar	kayan yataklar
Çok seviyeli*	2 rafta pizza		2 ve 4	1 ve 3	var	210-220	20-25
	2 rafta turtal/ 2 rafta pasta		2 ve 4	1 ve 3	var	180	30-35
	2 rafta Pandispanya (yağ toplama tepisi üstünde)		2 ve 4	1 ve 3	var	160-170	20-25
	Kızarmış tavuk + patates	1+1	1 ve 2/3	1 ve 3	var	200-210	65-75
	Kuzu	1	2	1	var	190-200	45-50
	Uskumru	1	1 veya 2	1	var	180	30-35
	Lazanya	1	2	1	var	180-190	35-40
	3 raf üzerinde çörekler		1 ve 3 ve 5	1 ve 2 ve 4	var	190	20-25
	3 raf üzerinde bisküviler		1 ve 3 ve 5	1 ve 2 ve 4	var	180	10-20
	2 rafta peynirli çörek		2 ve 4	1 ve 3	var	210	20-25
	Tuzlu tartlar		1 ve 3	1 ve 3	var	190-200	20-30
Barbekü*	Uskumru	1	4	3	yok	300	15-20
	Dil balığı ve ahtapot	0,7	4	3	yok	300	10-15
	Kalamar ve karides şiş	0,7	4	3	yok	300	8-10
	Morina fileto	0,7	4	3	yok	300	10-15
	Izgara sebze	0,5	3 veya 4	2 veya 3	yok	300	15-20
	Dana biftek	0,8	4	3	yok	300	15-20
	Sosisler	0,7	4	3	yok	300	15-20
	Hamburger	no 4 ya da 5	4	3	yok	300	10-12
	Tost (veya kızartılmış ekmek)	no 4 ya da 6	4	3	yok	300	3-5
	Rosto çevirme üniteli şişte tavuk (varsa)	1	-	-	yok	300	70-80
	Rosto çevirme üniteli kuzu (varsa)	1	-	-	yok	300	70-80
Graten*	Izgara tavuk	1,5	2	2	yok	210	55-60
	Ahtapot	1	2	2	yok	200	30-35
	Rosto çevirme üniteli şişte tavuk (varsa)	1,5	-	-	yok	210	70-80
	Rosto çevirme üniteli şişte ördek (varsa)	1,5	-	-	yok	210	60-70
	Dana veya sığır rosto	1	2	2	yok	210	60-75
	Domuz rosto	1	2	2	yok	210	70-80
	Kuzu	1	2	2	yok	210	40-45
Fast cooking*	Dondurulmuş
	Pizza	0.3	2	1	-	250	12
	Soslu kabakla karides	0.4	2	1	-	200	20
	Ispanaklı tuzlu tart	0.5	2	1	-	220	30-35
	Panzerotti	0.3	2	1	-	200	25
	Lazanya	0.5	2	1	-	200	35
	Kızartılmış ekmek parçaları	0.4	2	1	-	180	25-30
	Kuşbaşı tavuk	0.4	2	1	-	220	15-20
	Önceden pişirilmiş
	Kızartılmış tavuk kanat	0.4 2 1	- 200 20-25
	Taze gıdalar
	Bisküvi (ev yapımı)	0.3	2	1	-	200	15-18
	Plum-cake	0.6	2	1	-	180	45
	Peynirli tuzlu çörekler	0.2	2	1	-	210	10-12
Düşük sıcaklık derecesi*	Ördek	1,5	2	1	var	200-210	70-80
	Tavuk	1,5	2	1	var	200-210	60-70
	Dana veya sığır rosto	1	2	1	var	200	70-75
	Domuz rosto	1	2	1	var	200-210	70-80
	Bisküvi (ev yapımı)	-	2	1	var	180	15-20
	Turtalar	1	2	1	var	180	30-35
Pasta*	Turtalar	0,5	2 veya 3	1 veya 2	var	180	25-35
	Meyveli turtal	1	2 veya 3	1 veya 2	var	180	40-50
	Plum-cake	0,7	2 veya 3	1 veya 2	var	170-180	45-55
	2 raf zerinde küçük kekler	0,7	2 ve 4	1 ve 3	var	180-190	20-25
	Pandispanya	0,6	2 veya 3	1 veya 2	var	160-170	30-40
	3 raf üzerinde çörekler	0,7	1, 3 ve 5	1, 2 ve 4	var	180-190	20-25
	3 raf üzerinde bisküviler	0,7	1, 3 ve 5	1, 2 ve 4	var	180	20-25
	Doldurulmuş krep	0,8	2	1	var	200	30-35
	3 katlı beze	0,5	1, 3 ve 5	1, 2 ve 4	var	90	180
	Peynirli tuzlu çörekler	0,5	2	1	var	210	20-25
Pizza*	Pizza	0,5	2	1	var	210-220	15-20
	Börekler	0,5	2	1	var	190-200	20-25
Otomatik**
Tatlilar	Tatlilar 1 2 veya 3 2 yok
Ekmek***	Ekmek (tarife bakınız) 1 1 veya 2 1 yok

* Pişirme süreleri bilgi amaçlı olup kişisel zevke göre değiştirilebilir. Fırının ön ısıtma süreleri önceden ayarlanmış olup manuel olarak değiştirilemez.
** Otomatik pişirme süreleri önceden ayarlanmıştır. Değerler önceden ayarlanan süreden başlayarak kullanıcı tarafından değiştirilebilir.
*** Tarifteki gibi, 5. pozisyondaki yağ toplama tepsisinin içine 50 gr (0,5 dl) su ekleyiniz.

! ECO programı: Bu program, uzun pişirme süreleri ile ancak oldukça fazla bir enerji tasarrufu ile birlikte, balık filetoları, küçük pasta ve sebzeler gibi yemekler için önerilir. Yemeklerin ısıtılması ve pişirme işlemlerini tamamlamak için de uygundur.

! Cihaz uluslararası emniyet mevzuatlarına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel emniyet

- Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.

- Yağmur ve fırtınaya maruz kalması son derece tehlikeli olduğundan cihaz, üzeri kapalı bile olsa açık alanlara monte edilemez.

- Cihazı yerinden hareket ettirirken daima fırının yan taraflarında bulunan tutma kulplarından yararlanınız.

- Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.

- Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan talimatlara göre, yemek pişirmek amaçlı kullanılmalıdır. Her türlü diğer kullanımlar (örneğin: ortam ısıtması) uygunsuz ve bu nedenle tehlikeli bulunur. Üretici firma uygunsuz, hatalı ve mantık dışı kullanımlardan kaynaklanan muhtemel zararlardan sorumlu tutulamaz.

- Cihazın kullanımı sırasında ıstıma elemanları ile fırının bazı kısımları çok sıcak duruma gelir. Bunlara dokunmamaya dikkat ediniz ve çocukları uzak tutunuz.

- Diğer beyaz eşyalara ait kabloların fırının sıcak kısımlarına temas etmesini önleyiniz.

- Havalandırma ve ısı dağılma noktalarını tıkamayınız.

- Fırın kapağını açma kulpunu tam ortasından tutunuz: yan tarafları sıcak olabilir.

- Kapları fırına sürerken veya fırından çıkartırken daima fırın eldiveni kullanınız.

- Fırının alt kısmını alüminyum folyo ile örtmeyiniz.

- Tutuşabilen maddeleri fırın içinde bulundurmayınız: Bunlar fırın yanlışlıkla çalıştırılacak olursa alev alabilirler.

- Cihazın kullanılmadığı zamanlarda düğmelerin daima “●”/“○” konumunda olduğundan emin olunuz.

- Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.

- Fişi elektrik şebekesinden çekmeden, temizlik veya bakım müdahalelerinde bulunmayınız.

- Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. Teknik servis ile irtibata geçiniz (Teknik servis bölümüne bakınız).

- Fırının kapağı açıklken kapak üzerine ağır cisimler koymayınız.

- Cihaz; (çocuklar dahil) fiziki, duyusal ya da zihinsel kapasiteleri kısıtlı kişiler tarafından kullanılamayacağı gibi, güvenliklerinden sorumlu bir kişinin gözetimi altında bulunmadıkça veya

cihazın kullanımı hakkında ön bilgiler almış olmadığı, deneyimsiz ve ürüne fazla bir alışkanlığı bulunmayan kimseler tarafından da kullanılmamalıdır.

- Çocukların cihaz ile oynamasını önleyiniz.

imha

- Ambalaj malzemelerinin imha edilmesi: ambalajların geri dönüşümünü sağlayan yerel düzenlemelere uyunuz.

- Elektrik ve elektronik cihazların atıklarını değerlendirme konusunu düzenleyen 2002/96/CE sayılı Avrupa Birliği mevzuatında; beyaz eşyaların kentsel katı atık genel yöntemi ile imha edilmemesi öngörülmüştür. Kullanılmayan cihazların, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayriştırılmış atık hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan sepet sembolü yer almaktadır.

Cihazların tasfiye edilmesi konusunda daha geniş bilgi almak için cihaz sahiplerinin mevcut müşteri hizmetine veya satış noktalarına başvurulması gerekir.

Tasarruf ve çevreye saygı

- Fırın ikindi saatleri ile sabahın ilk saatleri arasında kalan zaman diliminde çalıştırıldığı takdirde elektrik şirketlerinin emilim yükünün azaltılmasına katkı sağlanır. Program planlama seçenekleri, özellikle de “gecikmiş pişirme” (Programlara bakınız) ve “gecikmiş otomatik temizleme” (Temizlik ve Bakım’a bakınız), bunu mümkün kılar.

- BARBEKÜ ve GRATEN pişirmelerinin daima fırın kapağı kapalı vaziyette yapılması önerilir: bu hem daha iyi sonuç elde edilmesini hem de enerji tasarrufu sağlar (yaklaşık %10).

- Contaların temiz ve bakımlı tutulması, bunların kapağa tam olarak yapışarak ısı kaybını önlemesini sağlar.

! Bu ürün, standby konumda enerji tüketiminin sınırlanması hakkındaki yeni Avrupa Direktifi tarafından belirlenmiş gereklilikleri karşılamaktadır.

Elektrik akımının devre dışı bırakılması

Herhangi bir işlem yapmadan önce cihazın elektrik şebekesine bağlantısını kesiniz.

Cihazın temizlenmesi

• Fırının ön tarafından farklı renk seviyeleri cam, plastik veya metal gibi farklı malzemelere uygundur.
• Kapağın camı üzerindeki olası gölgelendirmeler, çizgilere benzer, fırın lambasının ışığının yansıması için gereklidir.
• Çok yüksek sıcaklıklarda emaye ateste kızar. Bu islem sırasında kromatik varyasyonlar olusabilir. Bu normaldir ve hiçbir sekilde isleyise etki etmez. Ince sac kenarları, tamamen emayelenemezler ve bu nedenle pürüzlü görünebilirler. Bu, korozyon önleyici muhafazaya zarar vermez.
• Emayeli veya inox dış kısımlar ile lastik contalar ılık su ve nötr sabunla ıslatılmış bir sünger yardımıyla temizlenebilir. Lekeler çok zor çıkan türdense özel ürünler kullanınız. Bol su ile durulayıp temizlikten sonra kurulamanız tavsiye edilir. Çizici tozlar ve aşındırıcı maddeler kullanmayınız.
• Fırının içi mümkünse her kullanımdan sonra, daha henüz ılıkken temizlenmelidir. Sıcak su ile deterjan kullanınız, durulayınız ve yumuşak bir bezle kurulayınız. Çizici maddelerden kaçınıınız.
• Sürgülü kızaklar hariç aksesuarlar normal bulaşık yıkama sistemiyle ve bulaşık makinasında da yıkanabilirler.
• Kumanda bölgesi üzerine doğrudan deterjanları püskürtmemeniz ancak bir nemli sünger kullanmanız tavsiye edilir.
  ! Cihazı temizlerken asla buharlı ya da yüksek basınçlı temizleyiciler kullanmayınız.

Kapağın temizliği

! LED INSIDE donanimli modellerde kapilarin sökülmesi mümkün değildir.

Kapağın cam olan kısmı aşındırıcı olmayan ürün ve sünger kullanılarak temizlenmeli ve yumuşak bir bezle kurutulmalıdır; yüzeyi çizebilecek ya da camın kırılmasına neden olabilecek aşındırıcı pürüzlü malzeme veya keskin madeni kazıyıcı kullanılmamalıdır.

Daha özenli bir temizlik için fırın kapağını sökmek mümkündür:

1. kapağı tamamen açınız (şekle bakınız);
2. bir tornavida yardımıyla, iki adet menteşe üzerinde yer alan kolları F yukarı kaldırarak döndürünüz (şekle bakınız);

1. kapağı iki dış yanından tutarak, aralık kalacak şekilde yavaşça kapatınız. Sonra kapağı kendinize doğru çekip yuvasından çıkartınız (şekle bakınız). Kapağı aynı işlemleri tersten uygulayarakyerine monte ediniz.

Contaların kontrolü

Fırın kapağını çevreleyen contanın durumunu periyodik olarak kontrol ediniz. Hasarlı olması halinde en yakın Teknik Servise başvurunuz (bakınız Teknik Servis). Bu durumda onarım yapılancaya kadar fırını kullanmamanız tavsiye edilir.

Ampulün yenisi ile değiştirilmesi

Fırının aydınlatma lambasını değiştirmek için:

1. Lamba tutucusunun cam kapağını gevşetip çıkarınız.
2. Ampulü sökünüz ve aynı özellikleri sahip bir ampul ile

degistiriniz: gerilim 230 W, güç 25 W, uç E 9 halojen lamba.

1. Kapağı yerine takınız (şekle bakınız);

! Elinizle doğrudan lambaya dokunmayınız.

Sürgülü Kızaklar setinin montajı

Sürgülü kızakları monte etmek için:

1. Ara çubuklarından A takılı olan iki tezgahı çıkartınız (şekle bakınız).

1. Sürgülü kızağın takılacağı rafı seçiniz. Sürgülü kızağın çıkarılacağı yönü dikkate alarak tezgah üzerine önce B sonra C yuvasını yerleştiriniz.

1. Fırının yan duvarları üzerinde yer alan deliklere monte edilen sürgülü kızaklar ile iki adet tezgahı sabitleyiniz (şekle bakınız). Sol tezgahın delikleri yukarıda, sağ tezgahın delikleri ise aşağıdakidır.

2. Son olarak tezgahı A ara parçaları üzerine ankastre olarak takınız.

! Sürgülü kızakları 5. konuma takmayınız.

Sorun Olası nedeni Çözümü
"Saat Tuşu" ve ekran üzerindeki sayılar yanıp sönüyor.	Cihaz, elektrik şebekesine henüz bağlanmış veya elektrik kesintisi olmuş.	Saatin ayarlanması.
Bir pişirme işleminin programlanması başlamamış.	Bir elektrik kesintisi olmuş. Programlamaları yeniden ayarlayınız.
Sadece "Saat Tuşu" yüksek ışıkta yanıyor.	Cihaz standby modunda. Standby	modundan çıkmak için herhangi bir tuşa dokununuz.
Otomatik bir program seçtim. Ekran "Hot" görüntüüyor ve pişirme işlemi başlamıyor.	Fırının içindeki sıcaklık derecesi seçilen program için önerilen sıcaklık derecesinden fazla.	Fırının soğumasını bekleyiniz.
Fan çalışırken yapılan pişirmeyi seçtim ve yemek yandı.	1 ve 5. pozisyonlar: Doğrudan sıcak hava ie kaplı oldukları için hassas yiyeceklerin yanmasına neden olabilirler.	Pişirmenin yarısında tepsilerin döndürülmesi tavsiye edilir.

TR

Dikkat:

Cihaz, muhtemel çalışma bozukluklarının tespit edilmesini sağlayan otomatik bir teşhis sistemi ile donatılmıştır.

Bu bozukluklar ekranda aşağıdaki mesaj tipleri vasıtasıyla gösterilir: "F" ve arkasında sayılar.

Bu durumda teknik destek müdahalesi gerekir.

Teknik desteğe başvurmadan önce:

• Arızanın bağımsız olarak çözülebildiğini kontrol ediniz;
• Aksaklığın giderilip giderilmediğini kontrol etmek için programı yeniden başlatınız;
• Giderilmediği takdirde, Yetkili Teknik Destek Servisine başvurunuz.

! Yetkili olmayan teknisyenlerden asla yardım almayınız.

Bu durumda şu bilgileri veriniz:

• Arıza tipi;
• ekran üzerinde görülen mesaj
  • Cihazın modeli (Mod.)
• Seri numarası (S/N)
  Bu bilgiler cihazın üzerinde yer alan özellikler etiketinde belirtilmiştir.

Cihazın ömrü 10 yıldır.

servis

0212444 50 10

INDESIT COMPANY BEYAZ EŞYA PAZARLAMA A.Ş.

Karahasan Sok. No:11 Balmumcu 34349 Beşiktaş/İstanbul

TEL: [phone]

FAKS: ([phone]

WEB: www.hotpoint-aris ton.com.tr

Nederlands, 1

Deutsch, 16 Русский, 31

Türkçe, 46

Polski, 61

FKQ 89 EL .20 /HA
FK 89 E.20 X /HA
FK 89 EL.20 X /HA
FK 89 E.20 /HA
FK 89 EL.20 /HA
FK 89 E C X /HA
FK 89 E C /HA
7OFKQ 897EC RU/HA
70FK 897EJ X RU/HA
70FK 897EJ RU/HA
7OFK 897ESC X RU/HA
7OFK 897ESC RU/HA
7OFK 898EC X RU/HA
7OFK 898EC RU/HA
7OFK 897EC X RU/HA
70FK 897EC RU/HA
7OFKQ 897EC RU/HA
UT 89ELC X /HA
UT 89ELC /HA
UT 89ESC X /HA
UT 89ESC /HA
FK 996EC.20 X /HA
FK 996EC.20 /HA
FKQ 99EC /HA
FK 992EJ.20 X /HA
FK 992EJ.20 /HA
FK 99EJ.20 X /HA
FK 99EJ.20 /HA
FKQ 992EJ.20 /HA
UT 89EC.20 X/HA
UT 89EC.20 /HA
7OFK 898E X RU/HA
7OFK 898E RU/HA
FK 897 E X /HA

Spis treści

Instalacja, 62-63

Ustawianie
