Ürün Tipi	Fırın
Marka	Hotpoint Ariston
Model	FK 65 X
Boyutlar (G x Y x D)	43,5 x 32 x 41,5 cm
Kullanım Hacmi	58 Litre
Gerilim	220–240 V ~ 50/60 Hz
Maksimum Güç Tüketimi	2800 W
Isıtma Sistemleri	Üst ve Alt Isıtma, Devirdaim (Sıcak Hava), Izgara, Pizza Fonksiyonu, Gratinleme, Pişirme
Sıcaklık Aralığı	60 °C ile MAKS (Izgara: MAKS)
Kontrol	Analog veya Elektronik Programlayıcı (modele bağlı olarak)
Pişirme Programları	Üst-Alt Isıtma, Gerçek Sıcak Hava, Pizza, Izgara, Gratinleme, Pişirme; isteğe bağlı döner şiş
Donanım	İç Aydınlatma, Gizli Kapı Kolu, Soğutma Fanı, Katalitik Plakalar (bazı modellerde)
Temizlik	Katalitik Kendi Kendini Temizleme (özel boya), çıkarılabilir fırın kapağı
Güvenlik	Soğutma Fanı, sıcak yüzeyler, çocuk kilidi belirtilmemiş
Aksesuarlar (kutuda)	Fırın teli, yağ tavası; döner şiş ve kızak rayları isteğe bağlı
Montaj Tipi	Alt dolaba veya üst dolaba montaj, havalandırma gerekli
Enerji Verimlilik Sınıfı	Enerji etiketine bakın (kılavuzda belirtilmemiş)

Sık sorulan sorular - FK 65 X Hotpoint Ariston

Elektronik programlayıcıda saat nasıl ayarlanır?

⚙ tuşuna, sembol ve dört rakam yanıp sönene kadar birkaç kez basın. Saati + ve - tuşlarıyla ayarlayın. 10 saniye bekleyin veya onaylamak için tekrar ⚙ tuşuna basın.

Kısa süreli zamanlayıcı nasıl kullanılır?

⚙ tuşuna, ⚠ sembolü yanıp sönene kadar birkaç kez basın. İstediğiniz süreyi + ve - ile ayarlayın. Süre dolduğunda bir sesli sinyal duyulur. Kısa süreli zamanlayıcı pişirme işlemini etkilemez.

Hotpoint Ariston FK 65 X hangi pişirme programlarını sunar?

Fırının altı ana programı vardır: Üst-Alt Isıtma (geleneksel), Gerçek Sıcak Hava (birden çok rafta eşit pişirme), Pizza (güçlü alt ısıtma), Izgara (kızartma için üst ısıtma), Gratinleme (devirdaimli üst ısıtma) ve Pişirme (hafif devirdaim). İsteğe bağlı olarak döner şiş mevcuttur.

Fırını doğru şekilde nasıl temizlerim?

Fırını her kullanımdan sonra hafif ılıkken bir sünger ve yumuşak deterjanla temizleyin. Katalitik plakalı modellerde yağ kendiliğinden emilir. Aşındırıcı temizleyiciler veya buharlı temizleyiciler kullanmayın. Fırın kapağı, derinlemesine temizlik için çıkarılabilir.

Fırın lambasını nasıl değiştiririm?

Lamba yuvasının cam kapağını sökün. Lambayı aynı tipte bir yenisiyle değiştirin: 25 W, E 14 duy. Kapağı tekrar vidalayın.

Fırını nasıl profesyonelce monte ederim?

Montaj uzman personel tarafından yapılmalıdır. Dolap duvarları ısıya dayanıklı olmalıdır. Havalandırma için dolabın arka duvarını çıkarın. Fırın, mobilya yanlarına iki ahşap vida ile sabitlenir. Elektrik bağlantısı, 3 mm kontak açıklığına sahip tüm kutuplu bir anahtar aracılığıyla yapılır.

Saat göstergesinin yanıp sönmesi ne anlama gelir?

Saat göstergesinin yanıp sönmesi, 10 saniyeden uzun süren bir elektrik kesintisi olduğunu gösterir. Saati örnekteki gibi yeniden ayarlayın. Programlanmış pişirme sürelerinde, program gerilim geri geldikten sonra devam eder, ancak saatin sıfırlanması gerekir.

Gecikmeli pişirme başlatma nasıl programlanır?

Önce bir pişirme programı seçin. Ardından, pişirme başlangıç sembolü yanıp sönene kadar ⚙ tuşuna basın. Başlangıç saatini + ve - ile ayarlayın. Ardından pişirme bitiş saatini ayarlayın (sembol yanıp söner). Fırın istenen zamanda otomatik olarak başlar.

Pişirme sonrası soğutma fanı neden çalışmaya devam eder?

Soğutma fanı, pişirme işleminden sonra fırın yeterince soğuyana kadar çalışmaya devam eder. Bu normaldir ve çevredeki mobilyaları ve elektroniği korumaya yarar.

Fırın kapağını nasıl çıkarırım?

Kapağı tamamen açın. Bir tornavida ile her iki menteşedeki kolları kaldırın ve çevirin. Kapağı neredeyse tamamen kapanana kadar yavaşça kapatın, ardından yuvasından çekin. Tekrar takmak için ters sırayı izleyin.

KULLANIM KILAVUZU FK 65 X Hotpoint Ariston

Başlatma ve kullanım, 44

Firinin yakılması

Dakika sayacının kullanılması

Katlanabilir kol

Analog programlayıcı, 45-46

Dakika sayacının ayarlanması

Saatin ayarlanması

Pişirme işleminin programlanması

Dakika sayacının ayarlanması

Pişirme işleminin programlanması

Programlar, 48-49

Pişirme programları

Pratik pişirme önerileri

Pişirme tablosu

Önlemler ve tavsiyeler, 50

Genel emniyet

lmha

Tasarruf ve çevreye saygı

Servis ve bakım, 51-52

Elektrik akımının devre dışı bırakılması

Cihazın temizlenmesi

Kapağın temizliği

Ampulün yenisi ile değiştirilmesi

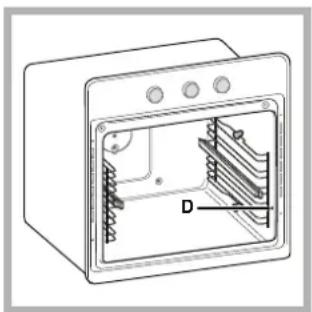

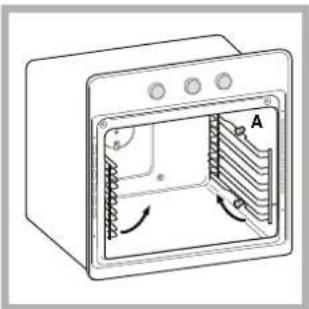

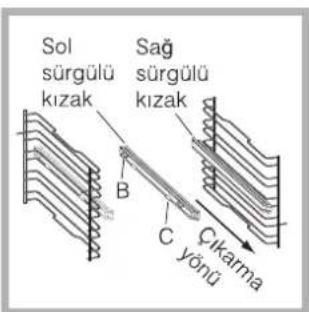

Sürgülü Kızaklar setinin montajı

Teknik destek

! Her gerektiğinide başvurulabilmesi için bu el kitapçığının muhafaza edilmesi önemlidir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda yeni kullanıcıının işleyiş ve ilişkin uyarılar hakkında bilgi edinmesi için el kitapçığının cihazla birlikte verildiğinden emin olunuz.

! Talimatları dikkatli bir şekilde okuyunuz: kurulum, kullanım ve emniyet hakkında önemli bilgiler içermektedir.

Yerleştirme

! Ambalajlar çocukların oyuncağı değildir ve ayıştırılmış çöp için belirlenen kurallara uygun olarak imha edilmelidirler (bakınız Önlem ve tavsiyeler).

! Kurulum işlemi bu talimatlar doğrultusunda ve profesyonel olarak kalifiye personel tarafından yapılmalıdır. Hatalı yapılan bir kurulum, insan ve hayvan sağlığına ya da mala zarar verebilir.

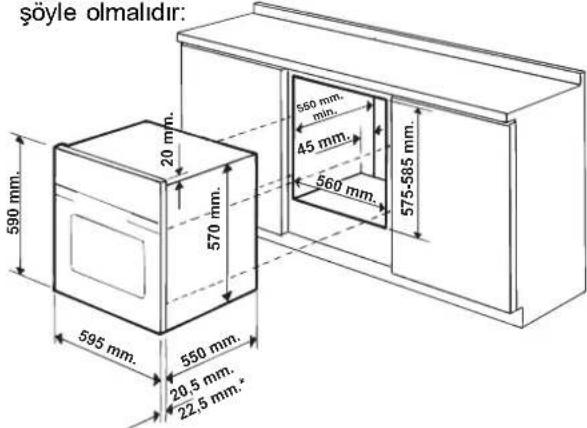

Yuvaya oturtma

Cihazın düzgün bir şekilde çalışması için fırın yuvasının yer aldığı dolabın uygun özellikleri taşıması gerekir:

• fırına yapışık konumdaki paneller ısıya dayanıklı malzemeden olmalıdır;
• ahşap kaplama dolapların söz konusu olduğu durumlarda, kullanılan tutkal 100°C ısıya dayanıklı olmalıdır;
• fırının yuvasına yerleştirilmesi durumunda, işlem ister masa altında (şekle bakınız) ister kolon üzerinde yapılacak olsun, dolapların ebatları şöyle olmalıdır:

* Sadece inox modeller için

! Cihaz yuvasına yerleştirildikten sonra elektrikli bölümler ile hiçbir şekilde temas etmemelidir.

Özellikler etiketinde belirtilmip olan tüketime ilipkin bilgiler bu kurulum tipine göre ölçülmüptür.

Havalandırma

İyi bir havalandırma sağlanması için yuvanın arka duvarının çıkarılması gerekir. Fırın kurulumun iki ahşap pervaz üzerine ya da en az 45 x 560 mm ebatlarında bir açıklığı olan bir zemine yaslanacak şekilde yapılması tercih edilir (şekillere bakınız).

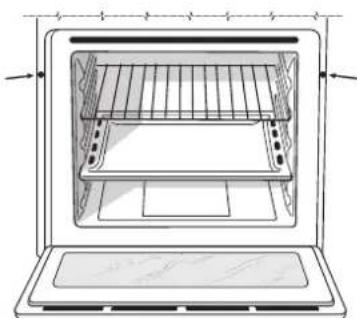

Ortalama ve sabitleme

Cihazı dolaba sabitlemek için:

• fırının kapağını açınız;
• dış çerçeve üzerinde yer alan tespit deliklerini kapatan 2 lastiği çıkartınız;
• 2 tahta vida kullanarak fırını dolaba sabitleyiniz;
• delikleri kapatan lastikleri yeniden yerleştiriniz.

! Cihazın korunmasını sağlayan tüm bölümler, bir alet yardımı olmadan çıkarılamayacak şekilde sabitlenmelidir.

Elektrik bağlantısı

! Üç kutuplu besleme kablosuyla donatılmış fırınlar, cihazın üzerindeki özellikler etiketinde belirtilmiş olan gerilim ve frekans değerlerinde dalgalı akımla çalışacak şekilde üretilmiştir (aşağıya bakınız).

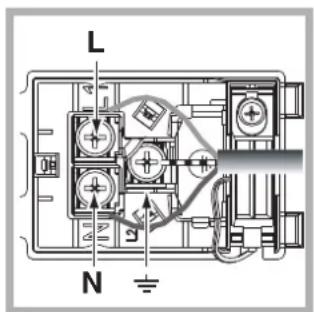

Besleme kablosunun montajı

1. Bir tornavida yardımıyla, kapağın yan uzantılarını kaldırıp terminal kutu kapağını açınız: kapağı çekiniz ve açınız (şekle bakınız);
2. Besleme kablosunu şu şekilde devreye alınız: Kablo bağlama vidası ile L-N-üç adet temas vidasını sökünüz, daha sonra Mavi (N), Kahverengi (L), Sarı-Yeşil kablolarını (renk tablosuna bakarak) vida kafaları altına sabitleyiniz (bkz. şekil).

1. Kabloyu kablo bağlayıcısına sabitleyiniz.
2. Terminal kapağını kapatınız.

Besleme kablosunun şebekeye bağlantısı

Kablo üzerine özellikler etiketi üzerinde belirtilen yüke uygun bir fiş monte ediniz (yana bakınız).

Şebekeye doğrudan bağlantı yapılması halinde, cihaz ile şebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki normlara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtarı tarafından kesintiye uğratılmamalıdır). Besleme kablosu, hiçbir aşamada ortam ısısını 50°C geçmeyecek şekilde yerleştirilmelidir.

! Elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyulmasından kurulumu yapan kişi sorumludur.

Şebekeye bağlamadan önce aşağıdaki durumları kontrol ediniz:

• Prizin topraklamasının yürürlükteki normlara uygun olması;
• prizin, cihazın özellikler etiketi üzerinde belirtilen maksimum güç voltajında kullanmaya uygun olması (aşağıya bakınız);

• besleme geriliminin özellikler etiketi üzerinde belirtilmiş olan değerler arasında olduğunu (aşağıya bakınız);

• cihaz fişinin prizle uyumlu olduğunu. Aksi hallerde prizi ya da fişi değiştiriniz; uzatma kabloları ya da çoklu prizler kullanmayınız.
  ! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır.
  ! Kablo, kıvrılmalara veya ezilmelere maruz kalmamalıdır.
  ! Kablo, periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel tarafından değiştirilmelidir (Destek bölümüne bakınız).
  ! Bu kurallara uyulmaması halinde firma hiç bir sorumluluk kabul etmez..

ÖZELLİKLER ETİKETİ
Ebatlar	genişlik 43,5 cmyükseklik 32 cmderinlik 41,5 cm
Hacim	It. 58
Elektrikbağlantıları	gerilim 220-240V~ 50/60Hz veya 50Hz (özellikler etiketine bakınız)emilen maksimum güç 2800W
ENERGYLABEL	Elektrikli fırınların etiketi hakkındaki 2002/40/CE Direktifi.EN 50304 DüzenlemesiKlasik enerji tüketimi Doğal – ısıtma fonksiyonu:Geleneksel;Enerji tüketimi beyanı Klasik sınıf Güçlü - ısıtmafonksiyonu:Pasta fonksiyonu.
	Bu cihaz aşağıdaki Topluluk Direktiflerine uygundur: 12/12/06 tarihli 2006/95/CEE (Alçak Gerilim) ve sonraki değişiklikler - 15/12/04 tarihli 2004/108/CEE (Elektromanyetik Uygunluk) ve sonraki değişiklikler - 22/07/93 tarihli 93/68/CEE ve sonraki değişiklikler.2002/96/CE ve sonraki değişiklikler.

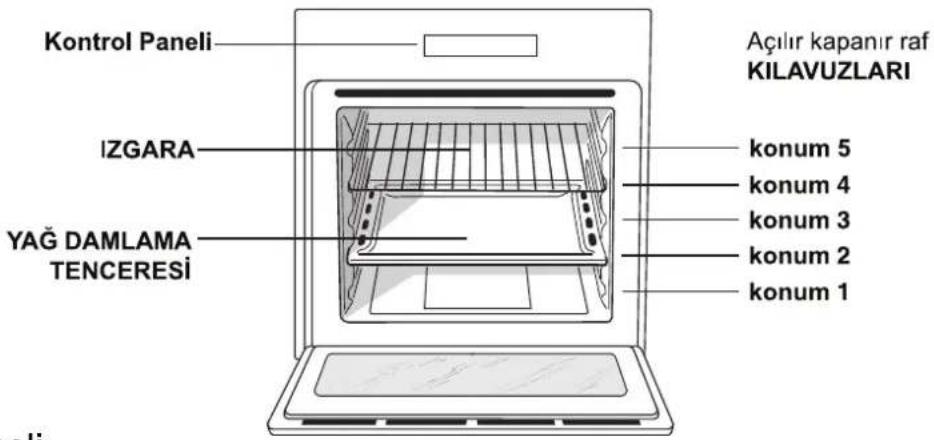

Genel görünüm

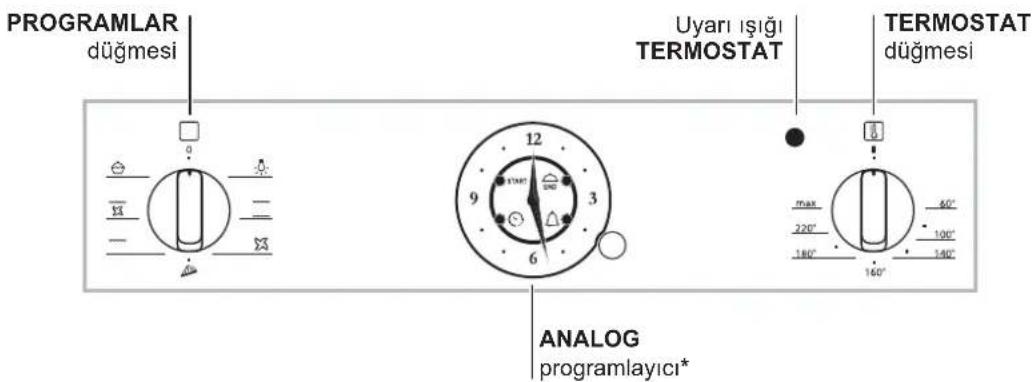

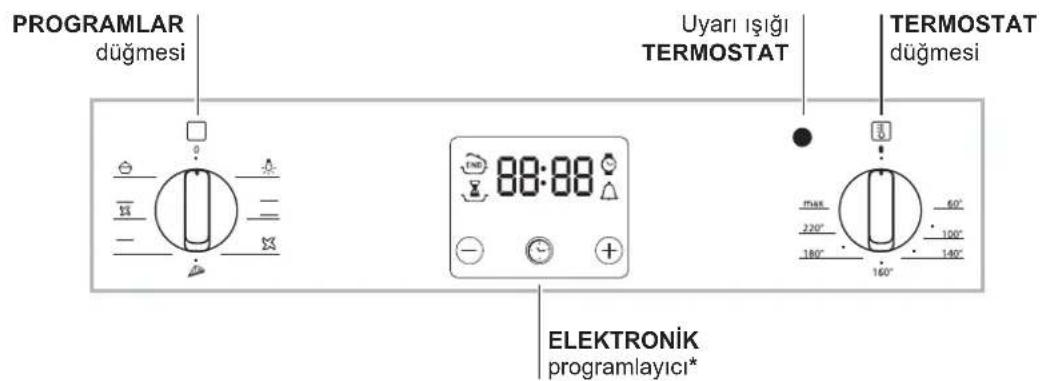

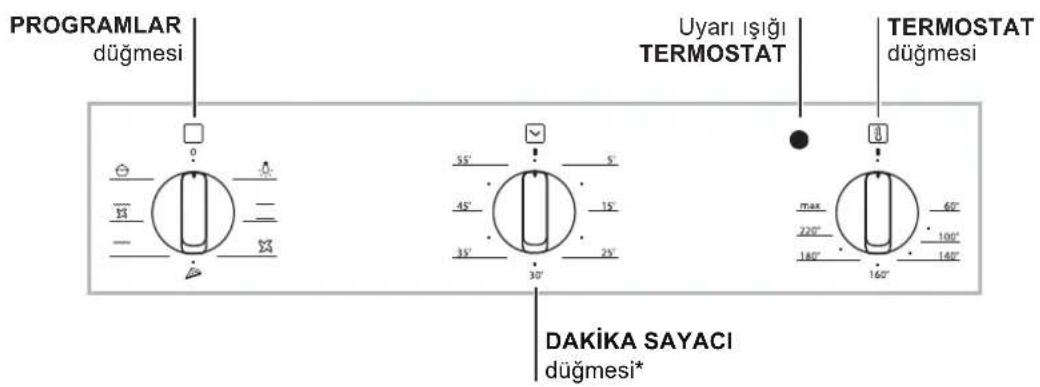

Kontrol paneli

* Sadece bazı modellerde mevcut.

! Fırını ilk kez kullandığınızda, içi boşken termostatı maksimuma getirerek kapağı kapalı vaziyette en az bir saat çalıştırınız. Sonra fırını kapatıp kapağını açınız ve mekanı havalandırınız. Duyulan koku, fırını korumak için kullanılan maddelerin buharlaşmasına bağlı olarak ortaya çıkmaktadır.

Bazı modeller bir el yardımı gerektirmeden yavaş bir şekilde kapağın kapanmasına olanak tanıyan menteşeli bir sistemle donatılmıştır. Doğru bir kullanım için, kapatmadan önce:

• kapağı tamamen açınız.
• manüel olarak zorla kapatmaktan kaçınız.

Firinin yakılması

1. PROGRAM düğmesini döndürerek istenilen pişirme programını seçiniz.
2. TERMOSTAT düğmesini döndürerek istenilen ısıyı seçiniz. Pişirilecek yemek türleri ile bunlar için önerilen sıcaklıklar listesi, pişirme Tablosunda mevcuttur (bakınız Programlar).
3. TERMOSTAT uyarı lambasının yanık olması, ayarlanan sıcaklığa kadarki ısınma aşamasını gösterir.

4. Pişirme sırasında aşağıdaki işlemleri yerine getirmek mümkündür::

5. PROGRAM düğmesini döndürerek pişirme programını değiştirmek;

6. TERMOSTAT düğmesini döndürerek ısıyı değiştirmek;
7. PROGRAM düğmesini "0" pozisyonuna getirerek pişirme sürecini durdurmak.

! Fırın tabanına asla herhangi bir cisim koymayınız, emayesine zarar verebilirsiniz.

! Pişirme kaplarını daima teçhizattaki izgara üzerine koyunuz.

Soğutma fanı

Harici sıcaklık derecesinin düşürülmesi için bir soğutma fanı tarafından atılan hava, kontrol paneli ve fırın kapağı arasından ve aynı zamanda fırın kapağının alt tarafından çıkar.

! Pişirme sonunda fırın yeterince soğuyana kadar bu fan çalışır durumda kalır.

Firin lambası

PROGRAMLAR düğmesi ile - seçilerek yakılır. Bir pişirme programı seçildiğinde yanık kalır.

Dakika sayacının kullanılması\*

1. TIMER düğmesi saat yönünde hemen hemen bir tam tur döndürülerek önce zilin kurulması gerekir..
2. Saat yönü aksine geri dönerek, TIMER düğmesi üzerinde gösterilen dakikaları kontrol paneli üzerindeki sabit referans noktası ile çakıştırmak suretiyle istenilen zamanı ayarlayınız.
3. Timer dakikaları sayan bir sayaçtır: vakit dolduğunda sesli bir uyarı sinyali verir.

! Timer fırının yakılması ya da söndürülmesini kontrol etmez.

Katlanabilir kol

Bazı modeller fırın kapağına entegre edilmiş katlanabilir bir kol ile donatılmıştır. Hafifçe basmak yeterlidir ve push/push açılım, fırını açma ve kapatma işlemini kolaylaştırır. Kullanım sonunda, hafifçe basarak yeniden kapatılabilir.

! Tüm ayarlar, sadece eğer fırın elektrik tesisatına bağlı ise, mümkündür. 10 saniyeden fazla bir süredir akım olmaması halinde, programlayıcı durur: akım sıfırlandığı zaman, SAAT ikonu bir black-out olmuş olduğunu ve yeniden saati ayarlamak gerektiğini göstermek için yanıp söner.

Eğer black-out programlı bir pişirme işlemi sırasında gerçekleşir ise, programlanan süre durdurulduğu yerden yeniden başlar (örn. eğer program 1 saatlik pişirme süresine sahip ise ve bu pişirme işlemi sırasında 30 dakikalık bir black out mevcut ise, program 1 saat 30 dakika sonra sona erer). Bu durumda da SAAT ikonu yanıp söner ve saat yeniden ayarlanmalıdır.

MANÜEL PİŞİRME

Eğer hiçbir programlama işlemi etkinleştirilmemiş ise, fırın PROGRAM ve TERMOSTAT düğmelerini döndürerek manüel modda kullanılabilmektedir.

Dakika sayacının ayarlanması

! Bu fonksiyon pişirme işlemini durdurmaz ve fırın kullanımı tarafından kaldırılır; sadece ayarlananan dakikaların sona erdiğinin sesli bir sinyalle haber verilmesini sağlar. Dakika sayacı, sadece uygulamada hiçbir program yok ise, kullanılabilir.

Dakika sayacını etkinleştirmek için, DAKİKA SAYACI ikonu yanıp sönene kadar 3 defa düğmeye kısa süreli basınız. Dakika sayacının ayarı, pişirme sonu saatinin ayarı ile aynıdır (ilişkin paragrafa bakınız)

Saatin ayarlanması

Ibreler tarafından gösterilen saati ayarlamak için, SAAT ikonu yanıp sönene kadar düğmeye 4 defa kısa süreli basınız.

1 dakikalık geçişler ile görüntülenen saati arttırmak veya azaltmak için, düğmeyi saat yönünde veya saat yönünün tersinde döndürünüz ve dakika ibresi saat yönünde veya saat yönünün tersinde 1 dakikalık geçişler ile hareket eder.

Son ayardan itibaren 10 saniye geçtikten sonra, programlayıcı ayarlama modundan otomatik olarak çıkar.

* Sadece bazı modellerde mevcut.

Pişirme işleminin programlanması

Hemen başlayacak bir pişirme süresi planlama

Pişirme sonu saatinin programlanması, programlanana saate göre otomatik olarak pişirme işlemini hemen başlatmamıza ve sonlandırmamıza olanak tanır.

Pişirme sonu saatini programlamak için, PİŞİRME SONU ikonu yanıp sönene kadar düğmeye kısa süreli 2 defa basınız.

1 dakikalık geçişler ile pişirme süresini arttırmak veya azaltmak için, düğmeyi saat yönünde veya saat yönünün tersinde döndürünüz ve dakika ibresi saat yönünde veya saat yönünün tersinde hareket eder.

PIŞİRME SONU ikonunun yanıp sönmesi, son dönüşten itibaren 10 saniye boyunca devam eder.

Program, en az 1 pişirme dakikasının programlanmış olması şartıyla, düğmeye basarak veya 10 saniyenin bitmesini bekleyerek onaylanabilir.

Yanık PİŞİRME SONU ikonu, programlama işleminin gerçekleştiğini gösterir.

PROGRAM düğmesini döndürerek istenilen pişirme programını seçiniz.

Fırın, hemen yanar ve ayarlanan pişirme sonu saatinde kapanacaktır.

Ayarlanan programı görüntülemek için, düğmeye kısa süreli basınız ve düğmeyi serbest bırakınız; ibreler ve ikonlar ayarlanan programı görüntüler.

Pişirme işlemi sona erdiği zaman, PİŞİRME SONU ikonu yanıp söner ve alarm, 1 dakika boyunca sesli sinyaller verir (devre dışı bırakmak için, düğmeye kısa süreli basınız).

PROGRAM düğmesini "0" pozisyonuna getiriniz.

- Örnek: saat 9:00 ve pişirme sonu saati 10:15'e programlanır. Program, hemen başlar ve bir saat 15 dakikalık bir süre ile 10:15'te otomatik olarak durur.

Gecikmeli olarak başlayacak bir pişirme süresi planlama

Pişirme sonu saatinin programlanması, programlanana saatlere göre otomatik olarak pişirme işlemini hemen başlatmamıza ve sonlandırmamıza olanak tanır..

Pişirme başlangıcı saatini programlamak için, PİŞİRME BAŞLANGICI ikonu yanıp sönene kadar düğmeye kısa süreli 1 defa basınız.

1 dakikalık geçişler ile pişirme başlangıcı saatini arttırmak veya azaltmak için, düğmeyi saat yönünde veya saat yönünün tersinde döndürünüz ve dakika ibresi saat yönünde veya saat yönünün tersinde hareket eder.

PİŞIRME BAŞLANGICI ikonunun yanıp sönmesi, son dönüşten itibaren 10 saniye boyunca devam eder. Eğer bu süre içinde düğme döndürülmez veya düğmeye basılmaz ise, ibreler otomatik olarak saati görüntülemeye geri dönerler ve program iptal edilir.

Pişirme başlangıcı saatini ayarladıktan sonra (sabit olarak yanan PIŞİRME BAŞLANGICI ikonu), sadece 1

dakika bile olsa programlanmış olması şartıyla, yeniden düğmeye basınca pişirme sonu saatinin ayarlanması işlemine geçilir (kapalı olan PİŞİRME SONU ikonu yanıp sönmeye başlar), aksi taktirde programlama işlemi sona erer.

Pişirme sonu saatinin programlanması için, yukarıda anlatılan prosedürü takip ediniz.

PROGRAM düğmesini döndürerek istenilen pişirme programını seçiniz. Fırın, ayarlanan başlangıç saatinde yanacak ve seçilen pişirme sonu saatinde kapanacaktır.

- Örnek: saat 9:00, başlangıç saati olarak 11:00 ve pişirme sonu saati olarak 12:15 ayarlanır.. Program, otomatik olarak saat 11:00'de başlar ve bir saat 15 dakikalık bir süre ile 12:15'te otomatik olarak durur.

! Bir programlamayı iptal etmek için, düğmeye 3 saniye boyunca basınız: programlama iptal edilecek ve programlayıcı manüel pişirme moduna geri dönecektir.

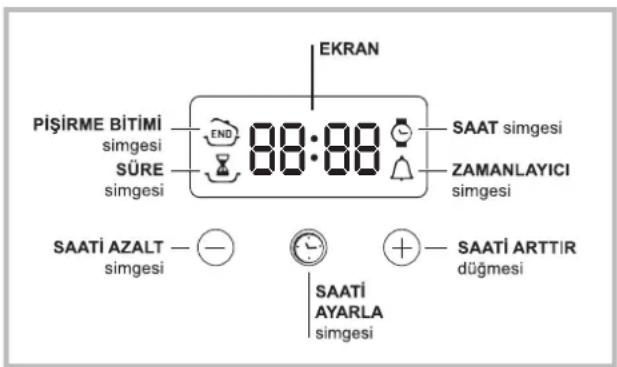

Saati ayarlama

! Saat, fırın kapatıldığında veya açıldığında, pişirme programının bitiş saati önceden ayarlanmadığı takdirde ayarlanabilir.

Cihaz elektriğe bağlandıktan sonra veya elektrik

kesildikten sonra, EKRANDAKİ simgesi ve dört basamaklı rakam yanıp sönmeye başlayacaktır.

1. Ekrandaki 😊 simgesi ve dört rakam yanıp sönmeye

başlayana kadar düğmesine birkaç kez basın.

1. Saati ayarlamak için “+” ve “-” düğmelerini kullanın; düğmelerden herhangi birini basılı tutarsanız, ekran rakamları daha hızlı kaydıracaktır, böylece istenen değer daha hızlı ve kolay ayarlanabilir.

2. Ayarı tamamlamak için 10 saniye bekleyin veya düğmesine basın.

Zamanlayıcıyı ayarlama

! Bu fonksiyon pişirmeyi durdurmaz ve fırını etkilemez; ayarlanan zaman süresi geçtiğinde alarmı etkin hale getirmek için kullanılır.

1. Ekrandaki simgesi ve üç rakam yanıp sönmeye başlayana kadar düğmesine birkaç kez basın.

2. Istenen saati ayarlamak için “+” ve “-” düğmelerini kullanın; düğmelerden herhangi birini basılı tutarsanız, ekran rakamları daha hızlı kaydıracaktır, böylece değer daha hızlı ve kolay ayarlanabilir.

3. Ayarı tamamlamak için 10 saniye bekleyin veya düğmesine basın.

Saat geri sayarken ekranda gösterilecektir. Bu saat süresi geçtiğinde, alarm etkin hale gelecektir.

Pişirmeyi programlama

! Programlama yapılmadan önce pişirme modu seçilmelidir.

* Sadece bazı modellerde mevcut.

Pişirme süresini programlama

1. EKRANDAKİ simgesi ve üç rakam yanıp sönmeye başlayana kadar düğmesine birkaç kez basın.
2. İstenen süreyi ayarlamak için “+” ve “-” düğmelerini kullanın; düğmelerden herhangi birini basılı tutarsanız, ekran rakamları daha hızlı kaydıracaktır, böylece değer daha hızlı ve kolay ayarlanabilir.
3. Ayarı tamamlamak için 10 saniye bekleyin veya düğmesine basın.
4. Ayarlanan saat geçtiğinde, EKRANDA BİTTİ yazısı görünür, fırın pişirmeyi bırakır ve alarm çalar. Durdurmak için herhangi bir düğmeye basın.

- Örneğin: Saat 9:00 ö.ö ve 1 saat 15 dakikalık bir süre programlandı. Program ö.ö. 10:15' de otomatik olarak duracaktır.

Pişirme modu için bitiş süresini ayarlama

! Pişirme bitimi süresi programlanmadan önce pişirme süresi ayarlanmalıdır.

1. Süreyi ayarlamak için 1 ila 3. adımları yukarıda belirtildiği gibi ayarlayın.
2. Ardından, EKRANDAKİ simgesi ve dört rakam yanıp sönmeye başlayıncaya kadar düğmesine basın.
3. Pişirme bitimi süresini ayarlamak için “+” ve “-n” düğmelerini kullanın; düğmelerden herhangi birini basılı tutarsanız, ekran değerleri daha hızlı kaydıracaktır, böylece istenen değer daha hızlı ve kolay ayarlanabilir.
4. Ayarı tamamlamak için 10 saniye bekleyin veya düğmesine basın.
5. Ayarlanan saat geçtiğinde, EKRANDA BİTTİ yazısı görünür, fırın pişirmeyi bırakır ve alarm çalar. Durdurmak için herhangi bir düğmeye basın.

ve düğmeleri yandığında programlama ayarlanmış olur. EKRANDA sırasıyla pişirme bitimi süresi ve pişirme süresi gösterilir.

- Örneğin: Saat ö.ö. 9:00 ve 1 saatlik süre programlanmış. Bitiş süresi olarak 12:30 planlanmış. Program ö.ö. 11:30'da otomatik olarak başlayacaktır.

Bir programı iptal etme

Bir programı iptal etmek için:

• İptal etmek istediğiniz ayarla ilgili simge ve ekrandaki rakamların yanıp sönmesi bitene kadar düğmesine basın. 00:00 rakamları ekranda görünene kadar “-” düğmesine basın.
• "+" ve "-" düğmelerini basılı tutarsanız zamanlayıcı ayarları dahil önceden seçilen tüm ayarlar iptal edilecektir.

Pişirme programları

! Tüm programlar için 60°C ile MAX arasında bir ısı ayarlanabilir, tek bunun dışında kalan:

• IZGARA (Yalnız MAX'a ayarlanması tavsiye edilir);
• GRATEN (200°C ısının üzerine çıkılmaması tavsiye olunur).

Program GELENEKSEL FIRIN

Alt ve üst ısıtma elemanları devreye girer. Bu geleneksel pişirme konumu ile bir tek pişirme rafının kullanılması daha uygundur: birden fazla kat kullanıldığında ısı dağılımı kötü olur.

ÇOKLU PİŞİRME programı

Tüm ısıtma elemanları (alt, üst ve yuvarlak ısıtma) devreye girer, fan da çalışmaya başlar. Tüm fırında ısı sabit olduğundan, hava yemeği eşit bir şekilde pişirir ve kızartır. Aynı anda en fazla iki pişirme rafını kullanmak mümkündür.

Program PIZZA FIRINI

Alt ve yuvarlak ısıtma elemanı devreye girer, fan da çalışmaya başlar. Bu kombinasyonda fırın hızla isınırken özellikle aşağıdaki ciddi bir ısı yansıması olur. Her seferinde bir tek raf kullanıldığı durumlarda pişirme işleminin ortasında pozisyon değiştirilmesi gerekir.

IZGARA programı

Üst ısıtma elemanı devreye girer ve çevirme (şiş) kısmı da (varsa) çalışmaya başlar. Izgaranın yüksek ve doğrudan ısısı, yüksek yüzey ısısı gerektiren besinler için tavsiye edilir. Pişirme esnasında fırınınızın kapağını kapalı olarak muhafaza ediniz.

GRATEN programi

Üst ısıtma elemanı devreye girer ve fan ile çevirme (şiş) kısmı da (varsa) çalışmaya başlar. Tek yönlü termik yansımayla birlikte fırın içindeki havanın güçlendirilmiş sirkülasyonu başlar. Bu ısının iç kısımlara işleme gücünü artırarak gıda yüzeylerinin yanmasını önler. Pişirme esnasında fırınınızın kapağını kapalı olarak muhafaza ediniz.

Program PASTA FIRINI

Arka ısıtma elemanı ile birlikte fan devreye girerek ısının fırının her yerine eşit dağılmasını sağlar. Bu program hassas yemeklerin ve aynı anda üç rafta "kurabiyelerin" hazırlanması (ör. mayalanmaya ihtiyaç duyan tatlılar) için tavsiye edilir.

Sadece bazı modellerde mevcut.

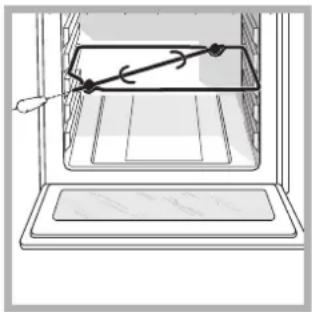

Rosto çevirme\*

Rosto çevirme ünitesini devreye sokmak için (şekle

bakınız) aşağıdaki işlemleri yerine getiriniz: 1. yağ toplama tepsisini 1 no'lu pozisyona koyunuz; 2. rosto çevirme ünitesinin dayanağını 3 no'lu pozisyona koyarak şisi fırının arka duvarında yer alan deliğe geçiriniz; 3. PROGRAM

düğmesinden veya

seçerek çevirme ünitesini devreye sokunuz;

Pratik pişirme önerileri

! Fan çalışırken yapılan pişirmelerde 1 ve 5. raf konumlarını kullanmayınız: bunlar doğrudan sıcak hava verdiklerinden, hassas gıdaların üstlerinde yanmaya neden olabilir.

! IZGARA ve GRATEN pişirmelerde, pişirmeden çıkan atıkları (su ve/veya yağ) toplaması için yağ toplama tepsisini 1 no'lu pozisyona getiriniz.

ÇOKLU PİŞİRME

• 2 ve 4. raf pozisyonlarını kullanınız ve daha fazla ısı gerektiren yemekleri 2. rafta pişiriniz.
• Yağ toplama tepsisini en alta, izgarayı ise üste koyunuz.

IZGARA

• Pişirilecek gıdaları izgaranın ortasına yerleştirerek izgarayı 3 veya 4 konumuna yerleştiriniz.
• Enerji seviyesinin maksimuma ayarlanması tavsiye edilir. Üst rezistans sürekli olarak yanık kalmazsa endişelenmeyiniz: Bu parçanın çalışması bir termostat tarafından kontrol edilir.

PIZZA FIRINI

• Hafif alüminyum bir tepsiyi cihazınızla birlikte verilmiş olan izgaraya yerleştiriniz.
  Yağ toplama tepsisi ile pişirme süresi uzar ve pizzanız çıtır çıtır olmaz.
• Çok malzemeli pizzalarda mozzarella peynirinin pişirme işleminin tam ortasında eklenmesi tavsiye edilir.

Pişirme tablosu

Programlar Yemekler		Ağırlık (Kg)	Rafların pozisyonu	Ön ıstıma (dakika)	Tavslıye edilen sıcaklık derecesi	Pişirme süresi (dakika)
Geleneksel	Ördek	1	3	15	200	65-75
	Dana veya sığır rosto	1	3	15	200	70-75
	Domuz rosto	1	3	15	200	70-80
	Bisküvi (ev yapımı)	-	3	15	180	15-20
	Turtalar	1	3	15	180	30-35
Çoklu Pişirme	Pizza (2 raf üzerinde)	1	2 ve 4	15	230	15-20
	Lazanya	1	3	10	180	30-35
	Kuzu	1	2	10	180	40-45
	Kızarmış tavuk + patates	1+1	2 ve 4	15	200	60-70
	Uskumru	1	2	10	180	30-35
	Plum-cake	1	2	10	170-180	40-50
	Kurabiye (2 raf üzerinde)	0.5	2 ve 4	10	190	20-25
	Bisküvi (2 raf üzerinde)	0.5	2 ve 4	10	180	10-15
	Pandispanya (1 raf üzerinde)	0.5	2	10	170	15-20
	Pandispanya (2 raf üzerinde)	1	2 ve 4	10	170	20-25
	Tuzlu tartlar	1.5	3	15	200	30-40
Pizza	Pizza	0.5	3	15	220	15-20
	Börekler	1	2 veya 3	10	200	15-20
Izgara	Dil balığı	1	4	5	MAX	8-10
	Kalamar ve karides şiş	1	4	5	MAX	6-8
	Morina fileto	1	4	5	MAX	10
	Izgara sebze	1	3 veya 4	5	MAX	10-15
	Dana biftek	1	4	5	MAX	15-20
	Pirzola	1	4	5	MAX	15-20
	Hamburger	1	4	5	MAX	7-10
	Uskumru	1	4	5	MAX	15-20
	Tost	n. 4	4	5	MAX	2-3
	Rosto çevirme aparatı ile (varsa)
	Dana şiş	1.0	-	-	100%	80-90
	Tavuk şiş	1.5	-	-	100%	70-80
	Kuzu şiş	1.0	-	-	100%	70-80
Graten	Izgara tavuk	1.5	2	5	200	55-60
	Ahtapot	1.5	2	5	200	30-35
	Rosto çevirme aparatı ile (varsa)
	Dana şiş	1.5	-	10	200	70-80
	Kuzu şiş	1.5	-	10	200	70-80
	Tavuk (şiş) + patates (yağ toplama tepsisinde)	1.5	-	10	200	70-75
		-	2	10	200	70-75
Pasta	Turtalar	0.5	3	15	180	20-30
	Meyveli turtta	1	2 o 3	15	180	40-45
	Plum-cake	0.7	3	15	180	40-50
	Pandispanya	0.5	3	15	160	25-35
	Doldurulmuş krepler (2 raf üzerinde)	1.2	2 ve 4	15	200	30-35
	Küçük kekler (2 raf üzerinde)	0.6	2 ve 4	15	180-190	20-25
	Peynirli tuzlu çörekler (2 raf üzerinde)	0.4	2 ve 4	15	200-210	15-20
	Kurabiye (3 raf üzerinde)	0.7	1, 3 ve 5	15	180	20-25
	Bisküvi (3 raf üzerinde)	0.7	1, 3 ve 5	15	180	20-25
	Yalancı krema (3 raf üzerinde)	0.5	1, 3 ve 5	15	90	180

! Pişirme süreleri bilgi amaçlı olup kişisel zevke göre değiştirilebilir.

! Cihaz uluslararası emniyet mevzuatlarına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel emniyet

• Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.
• Yağmur ve fırtınaya maruz kalması son derece tehlikeli olduğundan cihaz, üzeri kapalı bile olsa açık alanlara monte edilemez.
• Cihazı yerinden hareket ettirirken daima fırının yan taraflarında bulunan tutma kulplarından yararlanınız.
• Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.
• Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan talimatlara göre, yemek pişirmek amaçlı kullanılmalıdır. Her türlü diğer kullanımlar (örneğin: ortam ısıtması) uygunsuz ve bu nedenle tehlikeli bulunur. Üretici firma uygunsuz, hatalı ve mantık dışı kullanımlardan kaynaklanan muhtemel zararlardan sorumlu tutulamaz.
• Cihazın kullanımı sırasında ısıtma elemanları ile fırının bazı kısımları çok sıcak duruma gelir. Bunlara dokunmamaya dikkat ediniz ve çocukları uzak tutunuz.
• Diğer beyaz eşyalara ait kabloların fırının sıcak kısımlarına temas etmesini önleyiniz.
• Havalandırma ve ısı dağılma noktalarını tıkamayınız.
• Fırın kapağını açma kulpunu tam ortasından tutunuz: yan tarafları sıcak olabilir.
• Kapları fırına sürerken veya çıkartırken daima fırın eldiveni kullanınız.
• Fırının alt kısmını alüminyum folyo ile örtmeyiniz.
• Tutuşabilen maddeleri fırın içinde bulundurmayınız: bunlar fırın yanlışlıkla çalıştırılacak olursa alev alabilirler.
• Cihazın kullanılmadığı zamanlarda düğmelerin daima "●"/"O" konumunda olduklarıından emin olunuz.
• Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.
• Fişi elektrik şebekesinden çekmeden, temizlik veya bakım müdahalelerinde bulunmayınız.
• Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. Teknik servis ile irtibata geçiniz (Teknik servis bölümüne bakınız).
• Fırının kapağı açıklken kapak üzerine ağır cisimler koymayınız.
• Cihaz; (çocuklar dahil) fiziki, duyusal ya da zihinsel kapasiteleri kısıtlı kişiler tarafından kullanılamayacağı gibi, güvenliklerinden sorumlu bir kişinin gözetimi altında bulunmadıkça veya cihazın kullanımı hakkında ön bilgiler almış olmadığınca, deneyimsiz ve ürüne fazla bir alışkanlığı bulunmayan kimseler tarafından da kullanılmamalıdır.
• Çocukların cihaz ile oynamasını önleyiniz.

imha

• Ambalaj malzemelerinin imha edilmesi: ambalajların geri dönüşümünü sağlayan yerel düzenlemelere uyunuz.
• Elektrik ve elektronik cihazların atıklarını değerlendirme konusunu düzenleyen 2002/96/CE sayılı Avrupa Birliği mevzuatında; beyaz eşyaların kentsel katı atık genel yöntemi ile imha edilmemesi öngörülmüştür. Kullanılmayan cihazların, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekmektedir. Tüm ürünlerin üzerinde; ayriştırılmış atık hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan sepet sembolü yer almaktadır. Cihazların tasfiye edilmesi konusunda daha geniş bilgi almak için cihaz sahiplerinin mevcut müşteri hizmetine veya satış noktalarına başvurulması gerekir.

Tasarruf ve çevreye saygı

• Fırın ikindi saatleri ile sabahın ilk saatleri arasında kalan zaman diliminde çalıştırıldığı takdirde elektrik şirketlerinin emilim yükünün azaltılmasına katkı sağlanır.
• IZGARA ve GRATEN pişirmelerinin daima fırın kapağı kapalı vaziyette yapılması önerilir: bu hem daha iyi sonuç elde edilmesini hem de enerji tasarrufu sağlar (yaklaşık %10).
• Contaların temiz ve bakımlı tutulması, bunların kapağa tam olarak yapışarak ısı kaybını önlemesini sağlar.

Elektrik akımının devre dışı bırakılması Herhangi bir işlem yapmadan önce cihazın elektrik şebekesine bağlantısını kesiniz.

Cihazın temizlenmesi

• Emayeli veya inox dış kısımlar ile lastik contalar ilk su ve nötr sabunla ıslatılmış bir sünger yardımıyla temizlenebilir. Lekeler çok zor çıkan türdense özel ürünler kullanınız. Bol su ile durulayıp temizlikten sonra kurulamanız tavsiye edilir. Çizici tozlar ve aşındırıcı maddeler kullanmayınız.
• Fırının içi mümkünse her kullanımdan sonra, daha henüz ılıkken temizlenmelidir. Sıcak su ile deterjan kullanımınız, durulayınız ve yumuşak bir bezle kurulayınız. Çizici maddelerden kaçınınız.
• Sürgülü kızaklar hariç aksesuarlar normal bulaşık yıkama sistemiyle ve bulaşık makinasında da yıkanabilirler.

! Cihazın temizliği için asla buharlı ya da yüksek basınçlı temizleyiciler kullanmayınız.

Fırın kapağının temizlenmesi

Cam aşındırıcı olmayan ürün ve sünger kullanılarak temizlenmeli ve yumuşak bir bezle kurutulmalıdır. Camı çizebilecek ya da camın kırmasına neden olabilecek aşındırıcı pürüzlü malzeme veya keskin madeni kazıyıcı kullanılmamalıdır.

Daha özenli bir temizlik için fırın kapağını sökmek mümkündür:

1. kapağı tamamen açınız (şekle bakınız);
2. bir tornavida yardımıyla, iki adet menteşe üzerinde yer alan F kolları yukarı kaldırarak döndürünüz (şekle bakınız);

1. kapağı iki dış yanından tutarak, aralık kalacak şekilde yavaşça kapatınız. Sonra kapağı kendinize doğru çekip yuvasından çıkartınız (şekle bakınız). Kapiyı aynı işlemleri tersten uygulayarak yerine monte ediniz.

Contaların kontrolü

Fırın kapağını çevreleyen contanın durumunu periyodik olarak kontrol ediniz. Hasarlı olması halinde en yakın Teknik Servise başvurunuz (bakınız Teknik Servis). Bu durumda onarım yapılıncaya kadar fırını kullanmamanız tavsiye edilir.

Ampulün değiştirilmesi

Fırının aydınlatma lambasını değiştirmek için:

1. Lamba tutucusunun cam kapağını gevşetip çıkarınız.
2. Ampulü sökünüz ve aynı özelliklere sahip bir ampul ile değiştiriniz: güç 25

W, bağlantı E 14.

1. Kapağı yerine takınız (şekle bakınız);

Sürgülü Kızaklar setinin montajı

Sürgülü kızakları monte etmek için:

1. Ara çubuklarından A takılı olan iki tezgahı çıkartınız (şekle bakınız).

1. Sürgülü kızağıın takılacağı rafı seçiniz. Sürgülü kızağıın çıkarılacağı yönü dikkate alarak tezgaha önce B sonra C ankastre olarak yerleştiriniz.

ankastre olarak takınız.
! Sürgülü kızakları 5. konuma takmayınız.

Yan ve arka katalitik paneller\*

Paneller pişirme işlemlerinin oluşturduğu yağı kekebilme kapasitesine sahip olan özel bir emaye ile kaplanmıştır. Bu emaye, bozulmadan farklı aksesuarların (ızgaralar, yağ toplama tepsileri, v.s.) kaymasına olanak tanımaya yeterince dayanıklıdır. Yüzeylerin üzerinde küçük beyaz çizgiler oluştuğunda endişelenmeye gerek yoktur. Bununla birlikte aşağıdaki durumlardan kaçınmak gerekir:

• keskin nesneler ile (örneğin bıçak) emayeyi kazımak;

• deterjan veya aşındırıcı maddeler kullanmak.

• Fırının yan duvarları üzerinde yer alan deliklere monte edilen sürgülü kızaklar ile iki adet tezgahı sabitleyiniz (şekle bakınız). Sol tezgahın delikleri yukarıda, sağ tezgahın delikleri ise aşağıdaki. Son olarak tezgahı A ara parçaları üzerine

Teknik destek

! Yetkili olmayan teknisyenlerden asla yardım almayınız.

Bu durumda şu bilgileri veriniz:

• Arıza tipi;
  • cihazın modeli (Mod.)
• seri numarası (S/N)

Bu bilgiler cihazın ve/veya ambalajının üzerinde yer alan özellikler levhasında bulunmaktadır.

Cihazın ömrü 10 yıldır.

servis

0212444 50 10

INDESIT COMPANY BEYAZ EŞYA PAZARLAMA A.Ş. Karahasan Sok. No:11 Balmumcu 34349 Beşiktaş/İstanbul

TEL: [phone]

FAKS: ([phone]

WEB: www.hotpoint-aris ton.com.tr

Sadece bazý modellerde mevcut.

Nederlands, 1

Deutsch,14

Русский, 27

Türkçe, 40

Polski, 53

Українською,66

FK 61 X /HA

FK 63J X /HA

FK 65 X /HA

FK 61 /HA

FK 63 /HA

FK 65 /HA

FKQ 61 /HA

FKQ 63S C/HA

FK 63S C X /HA

FK 63S C /HA

FK 63C X /HA

FKQ 63C /HA

FK 63C /HA

7OFK 637J X RU/HA

7OFK 637J RU/HA

7OFK 638J X RU/HA

7OFK 638J RU/HA

7OFK 637JC X RU/HA

7OFK 637JC RU/HA

UT 63SC X /HA

UT 63SC /HA

UTQ 63SC /HA

FK 619J X /HA

FK 619J /HA

FKQ 616J /HA

FK 63 X /HA

FK 736JC X /HA

FK 736JC /HA

FKQ 73C /HA

UT 63 C X/HA

UT 63 C/HA

FKS 610 X /HA

FKS 610 /HA

FK 637J X /HA

FKQ 637J /HA

FKQ 637 /HA

Spis treści

Instalacja, 54-55

Ustawianie
