49UH850T - โทรทัศน์ LG - คู่มือผู้ใช้ฟรี

ประเภทผลิตภัณฑ์	ทีวี LED (LCD พร้อมไฟแบ็คไลท์ LED)
รุ่น	49UH850T
ยี่ห้อ	LG
ขนาดหน้าจอ	49 นิ้ว (แนวทแยง)
ความละเอียด	4K UHD (3840 x 2160 พิกเซล)
ขนาด (รวมขาตั้ง) (กว้าง x สูง x ลึก)	1104.0 x 698.5 x 238.4 มม.
ขนาด (ไม่รวมขาตั้ง) (กว้าง x สูง x ลึก)	1104.0 x 645.0 x 51.5 มม.
น้ำหนัก (รวมขาตั้ง)	17.8 กก.
น้ำหนัก (ไม่รวมขาตั้ง)	15.8 กก.
แหล่งจ่ายไฟ	AC 100-240 V, 50/60 Hz
การใช้พลังงาน (ทั่วไป)	อ้างอิงจากฉลากบนผลิตภัณฑ์ (แตกต่างตามภูมิภาค)
จูนเนอร์	DVB-T/T2, DVB-S/S2, แอนะล็อก (ขึ้นอยู่กับภูมิภาค)
แพลตฟอร์ม Smart TV	webOS
ช่อง HDMI	3 (หนึ่งช่องรองรับ ARC)
พอร์ต USB	2
การเชื่อมต่ออื่นๆ	LAN, เสาอากาศ/สายเคเบิล, ดาวเทียม, Optical Audio Out, Audio Out/หูฟัง, CI Slot
การเชื่อมต่อไร้สาย	Wi-Fi (802.11a/b/g/n/ac), บลูทูธ
รีโมทคอนโทรล	รวม Magic Remote (AN-MR650); รีโมทมาตรฐานก็มีให้เช่นกัน
ชุดแขวนผนัง VESA	300 x 300 มม. (สกรู M6)
การดูแลและทำความสะอาด	ถอดปลั๊กก่อนทำความสะอาด; เช็ดด้วยผ้าแห้งนุ่ม; ห้ามใช้ของเหลวหรือวัสดุขัดถู
ข้อควรระวังด้านความปลอดภัย	อย่าให้โดนความชื้น ความร้อน หรือฝุ่น ตรวจสอบให้มีการระบายอากาศ ใช้อุปกรณ์เสริมที่ได้รับอนุมัติเท่านั้น
อะไหล่และการซ่อมแซม	ติดต่อศูนย์บริการ LG สำหรับอะไหล่และการซ่อมแซม แบตเตอรี่ ขาตั้ง และชุดแขวนผนังมีจำหน่ายแยก
ข้อมูลทั่วไป	หมายเลขรุ่นและหมายเลขซีเรียลอยู่ที่ฉลากด้านหลัง อ้างอิงคู่มือสำหรับข้อมูลจำเพาะทั้งหมด

คำถามที่พบบ่อย - 49UH850T LG

เปิดทีวีครั้งแรกอย่างไร?

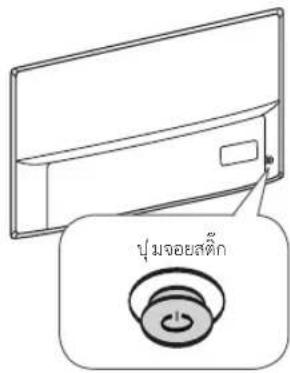

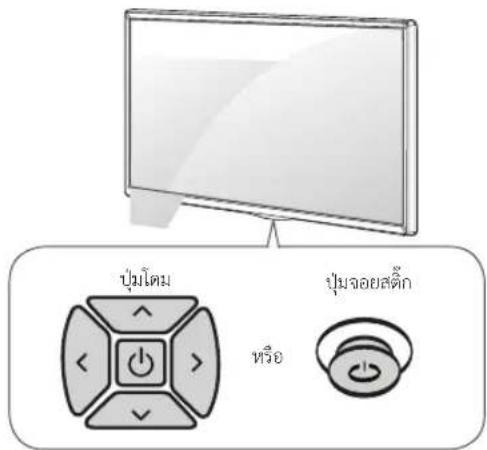

เสียบสายไฟแล้วกดปุ่ม Power บนรีโมทหรือปุ่มจอยสติ๊กบนทีวี ทำตามคำแนะนำการตั้งค่าบนหน้าจอสำหรับภาษา เครือข่าย และการปรับช่องสัญญาณ

จะจับคู่ Magic Remote ได้อย่างไร?

ใส่แบตเตอรี่ (1.5V AA) เข้า Magic Remote ชี้ไปที่ทีวี แล้วกดปุ่ม Wheel (OK) ทีวีจะจับคู่โดยอัตโนมัติ หากไม่ ให้ปิดแล้วเปิดทีวีอีกครั้ง

ควรทำอย่างไรหากรีโมทคอนโทรลหยุดทำงาน?

ตรวจสอบแบตเตอรี่และให้แน่ใจว่าติดตั้งถูกต้อง (+/-) นำสิ่งกีดขวางระหว่างรีโมทและเซ็นเซอร์ทีวีออก หากใช้ Magic Remote ให้ลองจับคู่ใหม่โดยกด BACK และ HOME ค้างไว้ 5 วินาที

วิธีทำความสะอาดหน้าจอทีวี?

ถอดปลั๊กทีวี ใช้ผ้าไมโครไฟเบอร์แห้งนุ่มเช็ดหน้าจอเบาๆ หลีกเลี่ยงการใช้น้ำ น้ำยาทำความสะอาด หรือวัสดุขัดถู อย่าฉีดของเหลวลงบนหน้าจอโดยตรง

สามารถติดตั้งทีวีนี้บนผนังได้หรือไม่?

ได้ รองรับชุดแขวนผนัง VESA 300x300 มม. (สกรู M6) ใช้ขายึดผนังที่ได้รับอนุมัติจาก LG ตรวจสอบว่าผนังแข็งแรงและปฏิบัติตามคำแนะนำการติดตั้ง ถอดขาตั้งออกก่อนติดตั้ง

ทำไมไม่มีเสียงหรือภาพ?

ตรวจสอบว่าเสียบสายไฟและเปิดทีวีอยู่ ตรวจสอบแหล่งสัญญาณว่าถูกต้อง หากใช้อุปกรณ์ภายนอก ตรวจสอบให้เปิดเครื่องและเชื่อมต่ออย่างถูกต้อง หากปัญหายังคงอยู่ ให้รีเซ็ตทีวีโดยถอดปลั๊ก 30 วินาที

จะเชื่อมต่ออุปกรณ์ภายนอกเช่นเครื่องเล่น Blu-ray ได้อย่างไร?

ใช้สาย HDMI เพื่อคุณภาพที่ดีที่สุด เชื่อมต่อปลายด้านหนึ่งกับอุปกรณ์และอีกด้านเข้ากับพอร์ต HDMI บนทีวี กดปุ่ม INPUT บนรีโมทเพื่อเลือกแหล่งสัญญาณ HDMI ที่ตรงกัน

ระยะการรับชมที่แนะนำคือเท่าไร?

สำหรับทีวี 4K ขนาด 49 นิ้ว ระยะการรับชมประมาณ 1.5 ถึง 2.5 เมตร (2 ถึง 7 เท่าของขนาดหน้าจอแนวทแยง) เพื่อหลีกเลี่ยงอาการเมื่อยล้าดวงตา

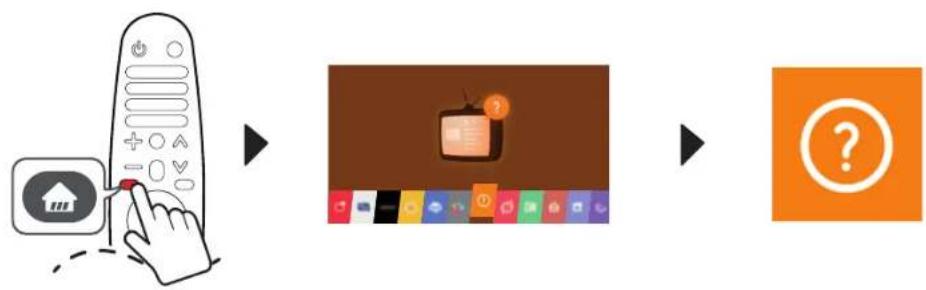

จะเข้าถึงคู่มือผู้ใช้ได้อย่างไร?

คู่มือมีให้ในรูปแบบ PDF ที่หน้าผลิตภัณฑ์บน notice-facile.com คุณยังสามารถดาวน์โหลดได้โดยตรงจากเว็บไซต์ LG โดยใช้หมายเลขรุ่น 49UH850T

ควรทำอย่างไรหากทีวีปิดเอง?

ตรวจสอบการตั้งค่า Sleep Timer หรือ Auto Power Off ในเมนู TIMERS ตรวจสอบให้ทีวีไม่ร้อนเกินไป (ปล่อยให้มีช่องว่างระบายอากาศอย่างน้อย 10 ซม.) หากยังคงอยู่ ติดต่อฝ่ายสนับสนุนของ LG

คู่มือผู้ใช้ 49UH850T LG

• : Depending on model / เดพะบ้าน

www.lg.com

P/No: MFL69381806 (1604-REV03-00)

Printed in Vietnam

English

โปรดอนคูมือเพื่อความปลอดภัยในการใช้งานและเก็บไว้เพื่ออ้างอิงการใช้งาน สำหรับแรงด้านไฟฟ้าและกําลังไฟฟ้า โปรดสูุโลกเฉล็ดภัณฑ์ที่แสดงอยู่ด้านหลังเครื่องรับโทรศัศน์

เพื่อความปลอดภัยและเพื่อการอ้างอิง OWNER'S MANUAL

แอลจีแอลอัตทว เป็นแอลซดที่ใช้แอลอัตแบล็คไลท์เทคโนโลยี LED TV*

* Disclaimer

โปรดอ่านคู่มือการใช้งานอย่างละเอียดก่อนการใช้งานเครื่องรับโทรศัศน์ และเก็บไว้อ้างอิงสำหรับการใช้งานในอนาคต

คำแนะนำด้านความปลอดภัย

โปรดอ่านคำแนะนำต่างๆ เหล่านี้ก่อนใช้งานเครื่องรับโทรศัศน์ของทาน

คําเตือน

อย่างเครื่องรับโทรศัศน์และรี่โมทคอนโทรลในสภาพแวดล้อม ตังต่อไปนี้

• สถานที่สัมผัสกับแสงแคดโดยตรง
• เป็นบริเวณที่มีความชั้นสูงเช่น ห้องน้ำ
• โกส้แหล่งความร้อนโตๆ เช่น เตา และอุปกรณ์อื่นๆ ที่ผลิตความร้อน
• สถานที่ไกล้เคียงเคน์เตอร์ห้องครัวหรือความขึ้นชิ่งสัมผัสกับไอน้ําหรือน้ํามันได้ง่าย
• ในพื้นที่ได้รับน้ำฝนหรือลม
• อยู่ไกล ภาชนะบรรจุน้ำ เช่น แจกัน

มิฉะนั้นอาจเป็นเหตุไฟใหม่ไฟฟ้าชื่อตการทำงานผิดพลาดหรือการเสียรูปของผลิตภัณฑ์

อย่างผลิตภัณฑ์ในบริเวณซึ่งมีการสัมผัสกับผุ่นและอองซึ่งอาจทำให้เกิด อันตรายจากไฟใหม่

ปลักไฟหลักที่ยังใส่ได้อตออกจากเต้าเสียบปลักไฟจะยังคงสภาพพร้อม ใช้งานอยู่ ซึ่งอาจเกิดอันตรายได้

อย่าสัมผัสปลักไฟด้วยมือที่เปียก ถ้าปลักมีความชื่น หรือปกคลุมไปด้วยผุ่น สะออง ควรชัดปลักสายไฟให้แท้งโดยทั่ว หรือขจัดผุ่นและอองออกก่อนใช้งาน คุณอาจได้รับอันตรายจากไฟฟ้าดูดเนื่องจากความที่นี้สุง

ตรวจสอบให้แน่ใจในการเขื่อมต่อสายไฟและต่อสายดิน (ยกเว้นสำหรับอุปกรณ์ที่ไม่ได้มีสายดินเพราะคุณอาจถูกไฟฟ้าดูดหรือได้รับบาดเจ็บ)

ยิตสายไฟหลักให้นแน่น หากสายไฟหลักยืดไว้อย่างหลวมๆ อาจเกิด ประกาศไฟขึ้นได้

ตรวจสอบให้นแน่ใจสายไฟที่ใช้อยู่ไกลจากวัตถุที่ร้อน เช่นเครื่องทำความ ร้อนซึ่งอาจทําให้เกิดไฟใหม่หรืออันตรายจากไฟฟ้าที่ชื่อต

อย่าวางวัตถุที่หนักหรือตัวผลิตภัณฑ์ทับบนสายไฟอาจทำให้เกิดไฟใหม่ หรือไฟฟ้าช็อด

ควรได้สายอากาศระหว่างภายในและภายนอกอาคารเพื่อป้องกันไม่ให้น้ําฝนที่เหล marginsจากด้านนอก อาจทำให้เกิดความเสียหายต่อตัวผลิตภัณฑ์และไฟฟ้าชื่อต

การติดตั้งที่วับแน่จัดตรวจรสอบให้นแน่ใจว่าไม่มีการติดตั้งสายไฟฟ้าหลักและสายสัญญาณที่ด้านหลังของที่วีซึ่งอาจจะห้าให้เกิดไฟใหม่หรือไฟฟ้าชื่อต

อย่าเสียบอุปกรณ์ไฟฟ้ามากเกินใบลงในเต้าเสียบไฟฟ้า อาจทำให้เกิดไฟ ใหม่เนื่องจากความร้อนมากเกินใบ

อย่าวางผลิตภัณฑ์หรือปล่อยให้หสุดร่วงเมื่อเชื่อมต่อกับอุปกรณ์ภายนอก ซึ่งอาจทำให้บาดเจ็บหรือเกิดความเสียหายกับผลิตภัณฑ์

เก็บวัสดุป้องกันความชั้นที่บรรจุภัณฑ์ หรือไวนิลบรรจุภัณฑ์ออกห่างจากมือ เด็ก วัสดุป้องกันความชั้นเป็นอันตรายหากกลืนกิน หากกลืนกินโดยไม่ได้ ตั้งใจ พยางามให้ผู้บ่วยเอาเจียน และใบโรงพยาบาลเที่เกล้าที่สุดบรรจุภัณฑ์ ไวนิลสามารถคําให้เกิดการหายใจไม่ออก เก็บไว้ให้น่างจากมือเด็ก

อย่า subsequentlyให้แต่กของท่านเป็นขึ้นไปหรือเกาะเครื่องรับโทรศัศน์ซึ่ง อาจตกหรือล้ม อาจทำให้เกิดการบาดเจ็บรุนแรง

ทั้งแบตเตอร์ที่ใช้อย่างระมัคระวังเพื่อป้องกันตึกจากการผลอรับประทาน ในกรณีที่รับประทานให้นําไปพบแพทย์ทันที่

ห้ามนําโลหะ เช่นตะเกียบที่เป็นโลหะ เสียบเข้ากับสายไฟฟิ่งด้านหนึ่งมี การเสียบไฟไว้กับเต้าเสียบ ห้ามสัมผัสสายไฟหลังเสียบไฟไว้กับเต้าเสียบ คุณอาจจะได้รับอันตรายจากไฟฟ้า (เฉพาะบางรุ่น)

หลักเลี่ยงการเก็บวัตถุไวไฟอยู่ใกล้เครื่องรับโทรศัศน์อาจเกิดการระเบิดหรือ ไฟไหมันเนื่องจากวัตถุไวไฟ

อย่างวัตถุที่เป็นโลหะเห็น เหรือญ หมุดผม ตะเกียบหรือเส้นลวดลงใน ผลิตภัณฑ์ หรือวัตถุไวไฟ เช่นกระดาษและไม้ชีตไฟ โดยเฉพาะเด็ก ซึ่งจะทำให้เกิดไฟซื้อไฟใหม่หรือได้รับบาดเจ็บเกิดขึ้นได้ ถ้าวัตถุนปลกปลอม หล่นในผลิตภัณฑ์ถอดสายไฟ และติดต่อศูนย์บริการ

อย่างด้านลงบนผลตภัณฑ์หรือ ขัดสีด้วยสารไว้ไฟ (ที่ แนอร์หรือเบน ซิม) อาจทำให้เกิดไฟใหม่หรืออุบัติเหตุไฟฟ้าช้อต

ระวังการกระทกที่จะส่งผลกระทบต่อตัวผลิตภัณฑ์หรือวัตถุโตฯ ร่วงอยู่ ในผลิตภัณฑ์ ห้ามาวางสิงใดบนหน้าจอ คุณอาจได้รับบาดเจ็บหรือผลิตภัณฑ์ได้รับความเสียหาย

อย่าสัมผัสกับผลิตภัณฑ์หรือเสาอากาศในช่วงพายุฟ้าคะนองหรือฟ้าแลบ เพราะคุณอาจจะถูกไฟฟ้าดูตได้

อย่าเสียบเต้าเสียบไฟที่ผนังเมื่อมีการรั่วไหลของก็าซ เปิดหน้าต่างและ ระบายอากาศ มันอาจจะทำให้เกิดไฟใหม่จากประกายไฟ

อย่าตอดแยกขึ้นส่วน ซ่อมแซมหรือแก้ไขสื่นค้าด้วยตนเองเพราะจะ เบ็นเหตุไฟใหม้หรืออุบัติเหตุไฟฟ้าซื้อได้ โปรดติดต่อศูนย์บริการเพื่อ ตรวจสอบแก้ไขซ่อมแซม

ถ้าเหตุการณ์ดังต่อไปนี้เกิดขึ้น ให้อตบลึกสินค้าทันที่และติดต่อศูนย์บริการใกล้บ้าน

• ผลหภัณฑ์ที่ได้รับผลกระทบจากการ progresses
• เกิดความเสียหายกับผลิตภัณฑ์
  . วัตถุแปลกปลอมได้เข้าไปในผลิตภัณฑ์
• ผลิตภัณฑ์เกิดควันไฟหรือกลิ่นแปลกๆ
  เพราะสิ่งเหล่านี้อาจทำให้เกิดไฟใหม่หรือไฟฟ้าชื่อต

หากคุณไม่ได้ใช้ผลิตภัณฑ์เป็นเวลานาน ควรลอดสายไฟออกจากตัว ผลิตภัณฑ์เพราะฝุ่นหรือการเสื่อมสภาพผวน อาจทำให้เกิดการร่วงไหลของ ไฟฟ้า ไฟฟ้าข้อตหรือไฟใหม่

ผลิตภัณฑ์จะต้องไม่ถูกสัมผัสกับหยตน้ำ หรือราคาน้ำและวัตถุโตๆ ที่เต็มไป ด้วยของเหลว เช่นแจกันวางไว้บนอุปกรณ์

อย่าติดตั้งผลทภัณฑ์บนสนังที่อาจจะสัมผันนั้นหรือละอองน้ํามัน ซึ่ง อาจเกิดความเสียหายและเบ็นเหตุของการหล่น

ถ้าน้ำเข้าหรืออยู่ใกล้กับที่วีอะแคปเตอร์หรือสายไฟของอะแคปเตอร์ โปรดอดสายไฟและติดต่อศูนย์บริการพันที มิอะนั้นอาจจะเกิดไฟฟ้า ชื่อหรือไฟหมู่

ใช้อะแตปเตอร์และสายไฟฟ้าได้รับการอนุมัติโดยแอลซื้อเล็กทรอนิกส์ เท่านั้น มิจะนั้นอาจทำให้เกิดไฟใหม่ไฟฟ้าชื่อหรือความผิดปกติของ ผลิตภัณฑ์

ไม่ถอดอะแคปเตอร์หรือสายไฟ ซึ่งอาจทำให้เกิดไฟ ใหม่หรือไฟฟ้าช้อต

โปรดใช้ความระนัตระรังกับอะแคปเตอร์เพื่อป้องกันแรงกระทอกภายนอก ไตๆ ซึ่งแรงกระทอกภายนอกอาจก่อให้เกิดความเสียหายต่ออะแคปเตอร์ ใต้

โปรดให้แน่ใจว่าสายไฟต่อกับกับที่วีเรียบร้อยแล้ว (เฉพาะบางรุ่น)

ข้อควรระวัง

ติดตั้งผลิตภัณฑ์ในบริเวณที่ไม่เกิดคลื่นวิทยุราบกวน

ความระยะห่างเพียงพอระหว่างเสาอากาศภายนอกและสายไฟฟ้า เพื่อให้ พันจากการสัมผัสแม่ในขณะที่เสาอากาศหลนหรือล้ม ซึ่งทำให้เกิดไฟฟ้าชื่อต

อย่าติดตั้งผลิตภัณฑ์บนสถานที่เซนขั้นวางที่ไม่แข็งแรง หรือพื้นผิงที่เอียง และหลักเลียงสถานที่มีการสันสะเทือน หรือไม่สามารถรองรับอย่างเต็มที่เพราะจะทำให้ผลิตภัณฑ์ตกหรือพลิกคว่า ซึ่งอาจทำให้เกิดการบาดเจ็บหรือความเสียหาย

หากคุณติดตั้งโพรทัศน์บนชาติ้ง คุณจำเป็นต้องดำเนินการเพื่อป้องกัน ผลิตภัณฑ์จากการพลิกคว่า มิฉะนั้นผลิตภัณฑ์อาจตกหรือหล่น ซึ่งอาจ ทำให้เกิดการบาตเจ็บ

ถ้าคุณต้องการที่จะยืดผลิตภัณฑ์ไว้ที่แน่ง ยืดกับส่วนต่อ ตามมาตรฐานการ ติดตั้ง VESA (อะไหล่เสริม) ที่ต้านหลังของผลิตภัณฑ์ เมื่อคุณติดตั้งชุดที่จะ ใช้ยืดติดหนัง ควรระมัคระวังเพื่อที่จะไม่ให้ลุดร่วงลงกับหึ้น

ใช้อุปกรณ์เสริมที่ระบุโดยผู้ผลิตเท่านั้น

เมื่อติดตั้งเส่าอากาศ ควรปรึกษาช่างผู้ชํานาญซึ่งอาจเกิดอันตรายจากไฟ ใหม่ หรืออันตรายจากไฟฟ้าซื้อต

แนะนําให้ตู้ที่วีด้วยระยะห่างอย่างน้อย 2 ถึง 7 เท่า ของขนาดหน้างอื่น แนวทางแยง ถ้าดูเป็นเวลานานอาจทำให้เกิดการมองเห็นเป็นภาพช้อน

ควรใช้ชนัทของแบตเตอร์ตามที่กำหนดเท่านั้น เพวาะอาจก่อให้เกิดความ เสียหายต่อร์โมทดสอบโทรล

ห้ามใช้แบตเตอร์ใหม่ร่วมกับแบตเตอร์เก่า ซึ่งอาจทำให้แบตเตอรี่ ร้อนมากเกินไปและรั่วไหล

ห้ามให้แบตเตอรี่อยู่ในบริเวณที่สามารถสัมผัสกับความร้อน เช่นแสงแตต กองไฟ หรือเตาไฟ เพื่อป้องกันอันตราย ควรหลักเลี่ยงบริเวณดังกล่าว

ห้ามใสแบตเตอรี่ที่ชาร์ตไม่ได้ เข้ากับอุปกรณ์ชาร์ตแบตเตอรี่

ตรวจสอบให้แนใจว่าไม่มีวัตถุที่กันระหว่างรีโมเทคนิทรลและ เซ็นเซอร์ของรีโมเทคนิทรล

สัญญาณของเร็โมทคอนโทรศัลอาจถุกรบกวนจากแสงอาทิตย์ หรือแสงที่จํา อื่นๆ ในกรณีนี้อาจต้องทำให้ห้องมีตลง ด้วยการปัตไฟหรือใส่ผ้าม่าน

เมื่อเชื่อมต่อกับอุปกรณ์ภายนอกเห็นวิตีโอเกมคอนโซล ตรวจสอบให้แน่ใจ ว่าสายacjiเบิลเชื่อมต่อมีความยาวพอเพราะอาจทำให้ที่ร่วงหล่นซึ่งอาจ ทำให้เกิดการบาดเจ็บหรือความเสียหายของสินค้า

ห้ามปิดเปิดเครื่อง ด้วยการเสียบปลักหรือถอดปลักไฟที่ผนังเพราะอาจจะทำให้สายเกิดการชํารุตหรือทําให้ไฟฟ้าข้อต

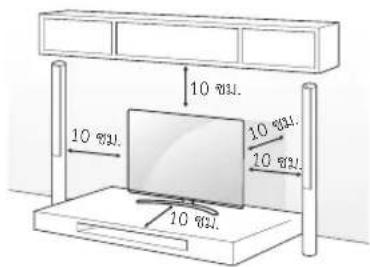

กรุณาทำตามคำแนะน้ำการติดตั้งด้านล่างนี้เพื่อป้องกันไม่ให้สินค้าเกิดความ ร้อนสูงเกินไป

• ระยะห่างระหว่างผลิตภัณฑ์และผนังควรเกิน 10 ซม
- อย่าติดตั้งผลิตภัณฑ์ในสถานที่ไม่มีการระบายอากาศ (เช่นบนชั้นวาง หนังสือหรือในตู้)
- อย่าติดตั้งผลิตภัณฑ์บนพรมหรือเบาะรองนั้ง
- ตรวจสอบให้แน่ใจช่องระบายอากาศไม่ได้ถูกบิดบังจากผ้าบูโต๊ะ ฝ้าม่าน เพราะอาจทำให้เกิดไฟใหม่

ไม่สัมผัสกับช่องระบายอากาศเมื่อตูไทรทัศน์เป็นเรลานาน ช่องระบาย อากาศอาจาระปล่อยสมร้อน ซึ่งไม่ได้ส่งผลกระทบต่อการดำเนินงานหรือ ประสิทธิภาพของผลิตภัณฑ์

ตรวจสอบสายไฟของอุปกรณ์ไฟฟ้าอยู่เสมอ หากพบมีร่องรอยของความเสียหายหรือผิดปกติ ควรอดสายไฟและหยุดใช้อุปกรณ์ไฟฟ้าและติดต่อศูนย์บริการเพื่อเปลี่ยนสายไฟ

ป้องกันไม่ให้ ผุ่นสะสมบนขาปลักสายไฟหรือเต้าเสียบ ซึ่งอาจทำให้เกิด อันตรายจากไฟใหม่

ป้องกันสายไฟจากการนัด งอ หยิก ใกล้ประตูหรือโตนเป็น จนเกิดความเสีย หาย ให้ความสนใจกับลึกผนังและจุดที่ออกจากสายไฟเครื่องใช้ไฟฟ้า

อย่าใช้ฝ่ามือหรือวัตถุนีคม เช่น เล็บ ดินสอยหรือปากา กดลงบนหน้าจอ หรือทําให้เกิดรอยขัดข่วน

หลักเลี้ยการสัมผัสหน้าจอหรือใช้น้ําของคุณกดไวในระยะเวลาท การ ทำเช่นนั้นอาจมีผลกระทบกับการบิดเป็นบางส่วนช่ววศราวบนหน้าจอ

เมื่อฟ้าความสะอาดผลิตภัณฑ์และส่วนประกอบอดปลักไฟฟ้าก่อนและเซ็ดด้วยผ้ามุม การใช้แรงมากเกินไปางทําให้เกิด robberyชัดข่วนหรือเป็น อย่างนัดด้วยนี้ทรียอเช็ดด้วยผ้าเปียก อย่าใช้น้ํายาค่าความสะอาดกระจก น้ํายาสําหรับล้างรถหรือใช้ในอุตสาหกรรม สารกัศกร่อน หรือขึ้งเบนซิน หรือแอลกอะอลลี่ยื่นๆ ซึ่งสามารถสร้างความเสียหายต่อสินค้า และจอแสดงภาพนิจะนั้นอาจทําให้เกิดเพลิงใหม่ ไฟฟ้าช็อดหรือความเสียหายของผลิตภัณฑ์ (การกัดกร่อนการเปลี่ยนรูปหรือแตก)

ขณะที่เครื่องเชื่อมต่อกับเต้าเสียบ ผลิตภัณฑ์จะยังเชื่อมต่อแหล่งจ่ายไฟ เม็ดคุณจะบิดเครื่องโดยใช้ ปุ่มกดที่เครื่อง หรือที่ปุ่มกดบนรีโมงคอนโทรศัล

เมื่อถอดปลักไฟ ให้จับที่ตัวปลักและถอด ไม่จับที่ตัวสายไฟเพราะอาจ ทำให้เกิดไฟใหม่

เมื่อย้ายสินค้า ให้ตรวจสอบว่าได้ปิดเครื่องแล้ว จากนั้นให้อตปลักสายไฟ สายอากาศและสายเคบลเซ่อมต่อยื่นๆ ระวังหากเกิดความเสี่ยหาย อาจ ทําให้เกิดไฟเหมัหรือไฟฟ้าข้อต

เมื่อมีการย้ายผลิตภัณฑ์ไฟข่วยกันอย่างน้อย 2 คน เพราะผลิตภัณฑ์มี น้ำหนักมาก อาจทำให้เกิดการบาดเจ็บ

ตัดต่อศูนย์บริการ เมื่ออุปกรณีได้รับความเสียหาย เช่นสายไฟหรือปลักเสียหาย ของเหลวรั่วไหลหรือมีวัตถุดกเข้าไปด้านใน เฟียกลุ่นหรือความชั้น ทํางานไม่เป็นปกติหรือร่วงจากที่สูง

หากสัมผัสผลิตภัณฑ์แล้วรู้สึกเย็น และอาจมีความรู้สึก "วุขวาบ" เมื่อ เปิดอยู่ ซึ่งเป็นเรื่องปกต์ไม่มีอะไรผิดปกติกับผลิตภัณฑ์

JSONเป็นเทคโนโลยีขึ้นสูง ผลิตภัณฑ์แสดงผลแบบ TFT กับความละเอียด 2-8 ล้านพิกเชล คุณอาจเห็นจุดสีตําเล็กๆ หรือจุดสีที่สว่าง (สีแดง, สีฟ้าหรือสีเขียว) ที่ขนาด 1 ppm บนเจรังไม่ได้เป็นการปงชี้ถึงความผิดปกติ และไม่ได้มีผลต่อประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ ปรากฏ) การณ์ยังเกิดขึ้นในผลิตภัณฑ์ของบริษัทยื่น และไม่อยู่ภายใต้การปรับเปลี่ยนหรือคืนเงิน

คุณอาจพบความสว่างที่แตกต่างกัน และสิของหน้าจอขึ้นอยู่กับตําแหน่งการ รับชม (ซ้าย, ขวา, บน, ส่าง) ซึ่งเกิดจากลักษณะของogeภาพ ซึ่งไม่ได้เกี่ยวข้อง กับประสิทธิภาพของผลิตภัณฑ์และไม่ได้เป็นความผิดปกติของผลิตภัณฑ์

การแสดงภาพนิ่งเป็นเวลานาน อาจทำให้เกิดภาพค้างบนหน้าจอ โปรดหลัก เลี่ยงการแสดงภาพนิ่งบนหน้าจอที่วีเป็นระยะเวลา南宁

เสียงปกติของการใช้งาน

เสียงของพลาสติกที่เกิดขึ้นเมื่อรับชมหรือปัติโทรทัศน์ เกิดขึ้นจากการหวัดว่าทางความร้อนของพลาสติก เนื่องจากอุณหภูมิและความขึ้นเป็นเรื่องปกติ สำหรับสินค้าที่จะต้องเปลี่ยนรูปความร้อนเสียงย้มของวงจรไฟฟ้า จอดสัน เสียงต้นในระดับต่ําระลูกสร้างขึ้นจากวงจรไฟฟ้าภายในดังหัว

เสียงที่เกิดขึ้นไม่ส่งผลกระทบต่อประสิทธิภาพการทํางานและความนำ เชื่อกือของผลิตภัณฑ์

ไม่ใช้เครื่องใช้ไฟฟ้าที่ใช้นรงดันไฟฟ้าสูงใกล้เครื่องรับโทรศัศน์เช่น เครื่องตัก แลลง ซึ่งอาจจะส่งผลกระทบต่อการทำงานของเครื่องรับโทรศัศน์

การรับชมภาพ 3D (เฉพาะรุ่น 3D)

คําเดือน

• เด็กควรได้รับการดูแลจากผู้ใหญ่เมื่อดูวิตือ 3 มิติ ถ้าเต็มีประสบการณ์ เมื่อยล้าตาปวดหัวหรือตาพร้ามัว ในขณะที่ดู 3D ที่พวกเขาวจระหยุด พักก่อนที่พวกเขากลับมาดูเนื้อหา 3D
• เมื่อตูวิต์โอ 3 มิตบางคนอาจารุสกไม่สบายเช่น อาการปวดหัว, เวียนหัว, เมื่อยล้าและมองเห็นภาพช้อน ในกรณีนี้หยุดตูวิต์โอ 3 มิติและฟักผ่อน
• ถ้าคุณดูวิต์โอ 3D เป็นเวลานานสายตาคุณอาจมีความเมื่อยล้า ใน กรณีนี้เหหยุตพักชมวิต์โอ 3D และพักผ่อน
• ใช้แว่นตา 3D ของ LG เท่านั้น มิจะนั้นคุณอาจไม่สามารถรับชม 3D วิต์ไอได้ถูกต้อง
• อย่าใช้เว่นตา 3D แทนเว่นตาปกติ, เว่นกันแศตหรือเว่นป้องกัน สายตาอื่นๆ
• ไม่ควรเก็บแวนตา 3D ของคุณโนที่มีอุณหภูมิสุงหรือต่ํามาก เพาะจะ ทำให้เกิดความผิดปกติ
• อย่าใช้วน่า 3D ในขณะเดินหรือเคลื่อนที่ไปรอบๆ เพราะจะทำให้ เกิดอุบัติเหตุหรือการบาดเจ็บ
• ระวังอย่าให้ตาของคุณอยู่นอกกรอบแวนตา 3D
• ถ้าคุณมีอาการลมชัก, โรคลมชัก หรือโรคหัวใจ ห้ามตูหรือรับชม วิต์ไอ 3D

การเตรียมการใช้งาน

การบันทึก

• หากที่วเปิดเป็นครั้งแรกหลังจากค่าเริ่มต้นของโรงงานอาจใช้วลานาน 2-3 นาที
• ภาพที่ปรากฏจะแตกต่างจากโทรศัศน์ของคุณ
• รายการมนู OSD ที่แสดงเป็นตัวอย่างในคู่มื่อนี้อาจมีความแตกต่างไปจากอุปกรณ์ของท่าน

• เมนูที่มือญูและตัวเลือกอาจแตกต่างจากแหล่งสัญญาณอินพุตหรือรูปแบบของผลิตภัณฑ์ที่คุณกําลังใช้

• เมนุที่มีอยู่และตัวเลือกอาจแตกต่างจากแหล่งสัญญาณอินพุตหรือรูปแบบของผลิตภัณฑ์ที่คุณกําลังใช้

• คุณลักษณะใหม่อาจจะเพิ่มเข้ากับโทรทัศน์ในอนาคต
• อุปกรณ์ที่แ-MMอาจมีความแตกต่างกันในแต่ละรุ่น
• บริษัทขอสงวนสิทธิ์การเปลี่ยนแปลงอุปกรณ์เสริมโดยไม่ต้องแจ้งให้ ทราบล่วงหน้า
• เพื่อการเชื่อมต่อที่ตีที่สุด สาย HDMI และอุปกรณ์ USB ควรหนาน้อยกว่า 10 มม. และความกว้างน้อยกว่า 18 มม.ใช้สายต่อที่รองรับ USB 2.0 ใช้หน่วยความจํา USB หรือสายแคเบิล USB ให้พอดีกับพอร์ด USB ของไทรัศน์

*A≤10

*B ≤ 18

. ควรใช้สายที่มีสัญลักษณ์ HDMI แสดงอย่างชัดเจน
- ถ้าใช้สายที่ไม่ได้มาตรฐานอาจจะไม่สามารถแสดงภาพใต้ หรือ เกิดปัญหาขึ้นระหว่างเครื่องรับโทรศัศน์กับอุปกรณ์ต่อฟ่วง
-High-Speed HDMI®/TM cable 3 (3 เมตรหรือน้อยกว่า)
- High-Speed HDMI®/TM cable with Ethernet (3 เมตรหรือน้อยกว่า)
- การใช้งานフォรีไรท์คอร์ (เฉพาะบางรุ่น) - ใช้เกนフォรีไรท์เพื่อลดสัญญาณบวนแม่เหล็กไฟฟ้าในสายไฟ พันสายไฟ บนเกนフォรีไรท์คอร์หนึ่งครั้ง

- การติดตั้งไอโซเลเตอร์ (เฉพาะบางรุ่น)

ใช้อุปกรณ์นี้ในการติดตั้งในสถานที่มีความแตกต่างของแรงดัน ไฟฟ้าระหว่างโทรศัศน์และกราวด์ของเสาลัญญาณอากาศ

» หากมีความแตกต่างของแรงดันไฟฟ้าระหว่างโทรศัตน์และกราว ค์ของเสาลัญญาณอากาศ อาจจะเก็บความร้อนหรือมีความร้อน มากเกินไป ซึ่งทำให้เกิดอุบดิเหตุได้

- คุณสามารถปรับปรุงให้เกิดความปลอดภัยได้โดย choแนะนําให้ทำการ ติดตั้งไอโซเลเตอร์กับผนัง หากไม่สามารถติดตั้งกับผนังได้ ให้ติดตั้งที่ ที่วี หลักเสี่ยงการ locอดไอโซเลเตอร์ออกหลังการทําการตัดตั้งแล้ว

- โปรดให้แนใจว่าได้ทำการเสียบสายอากาศกับที่วีแล้ว ก่อนการใช้งาน

1. เซื่อมต่อ เขตที่อบปีอกซ์

เชื่อมต่อปลายค้านหนึ่งของไอโซเลเตอร์กับสายอากาศและอีกด้านเข้ากับที่วิหรือเซตห้อบื้อกซ์

"อุปกรณ์ที่เชื่อมต่อกับสายดินของอาคาร โดยการติดตั้งผ่านการ เชื่อมต่อกับสายดิน และระบบสายของอาคารโดยใช้สายโคแอคเซียล ในบางสถานการณ์อาจเก็ตอันตรายจากไฟฟ้าหมั่ม การเชื่อมต่อกับ ระบบสายของอาคารจึงต้องผ่านอุปกรณ์ ไอโซเลเตอร์ (galvanic isolator, ดูเพิ่มเต็มจาก EN 60728-11)"

- เมื่อมีการใช้ อาร์เอฟไอโซเลเตอร์ อาจเกิดการสูญเสียความไวของ ตัญญาณเล็กน้อย

ข้อควรระวัง

• อย่าใช้สินค้าใดๆ ที่ไม่ได้รับการรับรองมาตรฐาน เพื่อความปลอดภัย และอายุการใช้งานของผลิตภัณฑ์
• ความเสียหายหรือการบาดเจ็บโดยใช้สินค้าที่ได้รับการรับรองจะไม่ได้รับการคุ้มครองจากการรับประกันของบริษัท
• ในบางรุ่นมีฟิล์มบางๆ ติดอยู่เคลื่อบผิวหน้าจอ ซึ่งไม่ต้อง洛克ออก
• เมื่อติดตั้งชาตั้งเข้ากับที่วี ให้วางหน้าจอลงบนโต๊ะหุ้มหรือพื้นผิวที่เรียบ เพื่อบังกันหน้าจอจากรอยชีตช่วน
• ตรวจสอบให้แน่ใจว่ามีการยืดสกรูเรียบร้อย (หากยืดสกรูไม่เรียบร้อย ที่ ที่วีอาจจะเอ็งไปข้างหน้า หลังจากการติดตั้ง) ห้ามใช้แรงมากเกินไปในการขันสกรู สกรูอย่างอื่นอาจจะเกิดความเสียหายและไม่แน่นได้อย่างถูกต้อง
• ตรวจสอบให้แน่ใจว่าผ้าไม่เบียกน้ำหรือสารทำความสะอาดมากเกินไป
• อย่าฉีตน้ำหรือสารทำความสะอาดไปยังหน้าจอที่วีโดยตรง
• ให้แน่ใจว่าผ้าแห้งจะมีน้ำหรือสารทำความสะอาดพอเพียงในการเช็ดหน้าจอ
• เมื่อห้าความสะอาดที่วิต้องระวังไม่ให้ของเหลวโตๆ หรือวัตถุน Platformปลอมเข้าสู่ช่องว่างด้านบน ด้านซ้ายหรือขวาและร่วงของหน้าจอ (เฉพาะบางรุ่น)

สินค้าซื้อแยกสามารถเปลี่ยนแปลงหรือปรับเปลี่ยนเพื่อการบรับปรุงคุณภาพ โดยไม่ต้องแจ้งใดๆ ติดต่อตัวแทนจำหน่ายของคุณที่จะซื้อสินค้าเหล่านี้ อุปกรณ์เหล่านี้จะทํางานกับบางรุ่น

ชื่อรุ่นหรือการออกแบบอาจมีการเปลี่ยนแปลงซื้นอยู่กับการเปลี่ยนรุ่นของผลิตภัณฑ์ตามนโยบายของผู้ผลิต

(เฉพาะบางรุ่น)

AG-F*** แวนตา 3D	AN-MR650 เมจิกรีโมท	AN-VC550 กล้องวิตไอ
AG-F***DP แวนตาดูลัลเพลย์	AN-TD700 นอลจีหวิน ที่วี เอ็นจิ้น

การยกและเคลื่อนย้ายเครื่องรับโทรทัศน์

โปรดทำตามคำแนะน่าต่อไปนี้เพื่อป้องกันในให้โทรศัตน์เป็นรอยชีดข่วนหรือ เกิดความเสียหาย และเพื่อความปลอดภัยจากการขนส่งโดยดำเนินถึงชนิด และขนาด

• แนะนําให้เคลื่อนย้ายเครื่องรับโทรศัศน์ด้วยกล่องและโพ้มที่เกมมาพร้อมกับเครื่องรับโทรศัศน์
• ยอดปลักไฟ และสายเชื่อมต่างๆ ก่อนเคลื่อนย้าย
• ขณะยกเครื่องให้หันหน้าเครื่องออกจากตัวผู้ยกหรือเคลื่อนย้าย

- จับด้านบนและล่างของการอบทรัศน์อย่างมั่นคง ให้แน่ใจว่าไม่ สัมผัสส่วนที่ไปร่วงใส, ลำโพง หรือ พื้นที่ตะแกรงลำโพง

• ช่วยกันอย่างน้อย 2 คน เมื่อต้องการขนย้ายเครื่องรับโทรศัศน์ขนาดใหญ่
• เคลื่อนย้ายเครื่องรับโทรทัศน์ตามรูปที่แสดง

• ขณะขนย้ายระมัตระวังไม่ให้เครื่องเกิดการส่วนไหว หรือกระทบ กระเทือนมากจนเกินไป
• เมื่อเคลื่อนย้ายเครื่องที่วีต้องตั้งตรงไม่เอียงทางด้านข้างหรือเอียงไปทางด้านข้ายหรือขวา
• อย่าใช้แรงทดสอบเกินไปจนทำให้เกิดการโค้งหรือตัดของตัวถังเพรมมิ เช่นนั้นอาจเกิดความเสียหายต่อหน้าจอ
• เมื่อทำการยากที่วีจะต้องระมัดระวังไม่ให้เกิดความเสียหายกับปุ่มจอย สติกที่ยื่นออกมา

ข้อควระวัง

• หลักเลี่ยงการสัมผัสที่จอภาพของเครื่องรับโทรทัศน์เพราะจะทำให้จอ เกิดความเสียหายได้
• ห้ามเคลื่อนย้ายโทรศัตนโดยการจับที่สายเคบิลที่ติดอยู่กับเครื่องรับโทรศัตน์เพราะจะทำให้สายเคบิลเกิดความเสียหายและได้รับบาตเจ็บและยังความเสียหายให้กับเครื่องรับโทรศัตน์

การใช้งานปุ่มกด

(เฉพาะบางรุ่น)

ท่านสามารถใช้งานที่ว้อย่างง่ายด้วยการกดหรือการเคลื่อนปุ่ม

! บันทึก

- 43/49UH61**ไม่ได้มีปุ่มจอยสติก แต่มีเพียงปุ่มเปิด / ปิด

<รูปแบบ A>

<รูปแบบ B>

ฟังก์ชั่นพื้นฐาน

		เบิดที่วี (กต)บิดที่วี (กตและค้างไว้)1
		ควบคุมความดังของเสียง
		เลื่อนช่องขึ้นลง

1 แอพพลิเคชั้นที่ทำงานอยู่ทั้งหมดจะปิดและการบันทึกไตๆ ที่ทำงานอยู่จะหยุด

การปรับรายการเมนู

เมื่อเปิดที่วีกตปุ่ม 🔒 1 ครั้ง คุณสามารถปรับค่าต่างๆ ของรายการเมนู โดยการกดหรือเลื่อนปุ่ม

	เปิดปิดทีวี
	ปิดแนนูหน้าจอและกลับไปรับชมทีวี
	เปลี่ยนแหล่งสัญญาณเข้า
	เข้ามนูดังค่า

การวางเครื่องแบบตั้งโต๊ะ

1 จัดวางเครื่องรับโทรศัศน์ตามทิศทางที่ต้องการ

- เว้นระยะไว้อย่างน้อย 10 ชม. เพื่อให้ออากาศล่ายเทได้ สะดวก และยืดอายุการใช้งานที่นานยิ่งขึ้น

2 เลียบสายไฟเข้ากับเต้าเสียบ

ข้อควรระวัง

- ห้ามติดตั้งเครื่องรับโทรศัศน์ใกล้กับแหล่งกำหนดความร้อน ต่างๆ เพาะความร้อนจะทำให้เกิดความเสียหายกับเครื่องรับ โทรศัศน์

คําเดือน

ถ้าเครื่องรับโทรศัศน์ไม่ได้ติดตั้งในดำเนําหน่งที่มั่นคงเพียงพออาจเกิด อันตรายจากการตกหล่นการบาดเจ็บต่างๆ สามารถป้องกันได้หากปฏิบัติ ตามคําแนะนําต์อไปนี้

• ใช้ตู้ หรือ ชั้นวาง ที่ได้รับการรับรองจากผู้ผลิต
• ใช้ฟอร์นิเจอร์ที่สามารถป้องกัน และให้ความปลอดภัยในการติดตั้งและใช้งานเครื่องรับโทรทัศน์
• ตรวจสอบให้นเนใจว่าติดตั้งในตําแหน่งที่เหมาะสม ไม่ล้นเกินชอบของเพอร์นิเจอร์
• ไม่ควรตัดตั้งเครื่องรับโทรศัตน์กับเพอร์นิเจอร์ที่มีความสูงมากเกินใบ (เช่น ดู้เก็บของ หรือขึ้นวางหนังสือ) โดยไม่มีการยิดเครื่องรับโทรศัตน์ในตําแหน่งที่เหมาะสม
• ไม่ควรวางเครื่องรับโทรศัศน์บนผ้ารอง บนเฟอร์นิเจอร์หรือวัสดุใดๆระหว่างเครื่องรับโทรศัศน์กับเฟอร์นิเจอร์
• ให้ความรู้แก่เด็กๆ เกี่ยวกับอันตรายของการบินบนเฟอร์นิเจอร์ซึ่งมิเครื่องรับโทรศัศน์วางอยู่ ซึ่งอาจเบ็นเหตุให้เกิดอุบัติเหตุไม่คาดคิดได้

การยืดเครื่องกับผนังเพื่อความปลอดภัย

(ใช้ได้กับเฉพาะบางรุ่นเท่านั้น)

1 ใส่สลักเกลี่ยวและขันให้แน่น หรือต้ายดโทรทัศน์และสลักเกลี่ยวที่ต้าน หลังของโทรทัศน์
- หากมีสลักเหลียวแทรกลงที่ตําแหน่งสลักเหลียวอยู่ เอาสลักเหลียวนั้นออกก่อน
2 ติดตั้งตัวยืดผนังกับสลักเกลี่ยว เข้ากับผนัง จับคู่ตําแหน่งของตัวยืดผนัง และสลักเกลี่ยวบนต้านหลังของเครื่องรับโทรศัศน์
3 เซ่อมต่อสลักเกลียวและต้ายีตผนังอย่างแน่นหนาด้วยเชื่อกที่มีความ ทนทาน ตรวจสอบให้แน่ใจเพื่อให้เชื่อกอยู่ใบแนวนอนกับพื้นผ้าเรียบ

ข้อควรระวัง

- ตรวจสอบให้นเนื้อใจว่าเต็กลมเป็นชื่นไปบนหรือห้อยไหนที่บริเวณหน้าจอโทรทัศน์

! บันทึก

• ใช้ขั้นวางหรือดู้ที่มีความแข็งแรงและขนาดใหญ่หอที่จะรับเครื่องรับ โทรศัศน์ได้อย่างปลอดภัย
• ตัวย์ต สลักเกลียาว และเชื่อกเป็นอุปกรณ์เสริมที่ต้องแยกซื้อ คุณ สามารถซื้อเพิ่มเติมได้จากตัวแทนจำหน่ายไกลบ้านเท่านั้น

การติดตั้งเครื่องแบบขาแขวนกับผนัง

ติดตัวยืดเสริมสําหรับยืดติดกับผนจ์ที่ด้านหลังของเครื่องรับโพรทัศน์อย่างระมัดระวัง และติดตั้งแขวนผนบันในแนวตั้งougากับพื้นที่มั่นคง เมื่อคุณติดโทรศัพนักับวัสดุก่อสร้างอื่นๆกรุณาติดต่อบุคลากรที่มีความขํานาญงาน แอลจีแนะนําให้ติดตั้งกับผนบันโดยช่างฝีเมื่ออาชีพที่ขํานาญ เอลจีแนะนําให้ใช้ชุดแขวนของแอลจี โปรดเลือกทุดแขวนผนจั่งที่ออกแบบมาให้เหมาะสมกับที่วีและมีพื้นที่ว่างด้านหลังมากพอที่จะTaxaการต่อสายต่างๆได้ ควรTaxaการต่อสายเคบิลทั้งหมดก่อนTaxaการแขวนเครื่องกับผนจัง

ตรวจสอบให้แน่ใจว่าสรุและตัวย์ตัดต้นนั่งที่จะใช้ย์ตกับผนั่งเป็นไปตามมาตรฐาน VESA ซึ่งได้อธิบายไว้ในตารางต่อไปนี้

อุปกรณ์เสริมแยกซื้อ (ตัวยืดติดกับผนัง)

รุ่น	43UH75**43UH65**40UH63**43UH61**	55/65UH95**
VESA (มม.) (A × B)	200 x 200 300 x 200
ขนาดสลักเกลียว	M6 M6
จํานวนช่องเกลียว	4	4
ด้วยีดติดกับผนัง	LSW240BMSW240	OTW420B
รุ่น	49/55UH85**49/55UH77**49/55UH75**49/55UH65**50UH63**49/55UH61**	60/65UH85**60/65UH77**60/65UH75**60/65UH65**58UH63**60/65UH61**
VESA (มม.) (A × B)	300 x 300 300 x 300
ขนาดสลักเกลียว	M6 M6
จํานวนช่องเกลียว	4	4
ด้วยีดติดกับผนัง	LSW350BMSW240	LSW350B
รุ่น	70UH63**75UH65**75UH85**79/86UH95**
VESA (มม.) (A × B)	600 x 400
ขนาดสลักเกลียว	M8
จํานวนช่องเกลียว	4
ด้วยีดติดกับผนัง	LSW640B

ข้อควรระวัง

- จอดชาตั้งก่อนการติดตั้งที่รีบนมนังโดยการผลักใบในทิศทางตรงข้าม กับการใส่ชา

! บันทึก

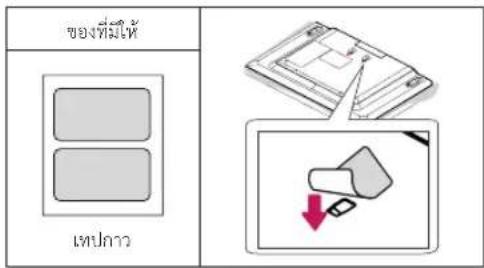

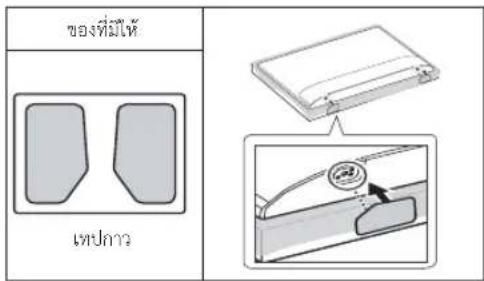

- เมื่อติดตั้งย์ติดต้นังใช้เทปการบัด ใช้เทปการที่ได้มีการจัดเตรียมไว้ให้ เทปการจะช่วยป้องกันการสะสมผุ่นและสิ่งสกปรก (เฉพาะในกรณีมีเทปการให้)

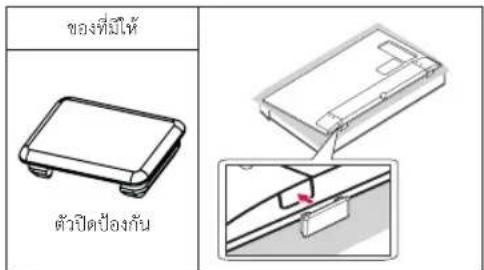

- เมื่อติดตั้งยัดติดผนังแนะนําให้ปตรู้หรือหลุมโดยใช้เทปเพื่อป้องกันฝุ่นละอองและแมลงเข้าเครื่อง (เฉพาะ UH65**)

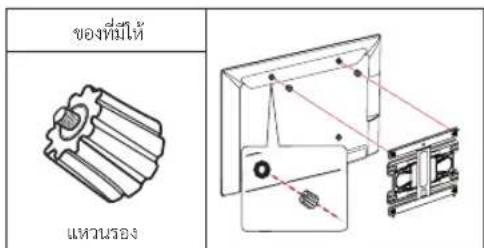

- เมื่อยัดตัดผนังให้ใส่แหวนรองตัดเข้าไปเพื่อบรับมุมทางแนวตั้งของที่วี (เฉพาะรุ่นที่มีมาให้เท่านั้น)

ข้อมูลเบื้องต้นเกี่ยวกับการเชื่อมต่อ

เชื่อมต่ออุปกรณ์ภายนอกต่างๆ เซ่ากับโทรศัพน์ และเปลี่ยนโหมดเพื่อ เลือกอุปกรณ์ภายนอก สำหรับข้อมูลเพิ่มเต็มของการเชื่อมต่อของ อุปกรณ์ภายนอกอ้างอิงจากดูมือเที่มาพร้อมกับเครืองรับโทรศัศน์

อุปกรณ์ภายนอกคือ กล่องรับสัญญาณ HD, เครื่องเล่น DVD, เครื่อง บันทึกสัญญาณระบบเครื่องเสียงอุปกรณ์เก็บข้อมูลแบบ USB,คอมพิวเตอร์, เครื่องเล่นเกมส์และอุปกรณ์เชื่อมต่ออื่นๆ

บันทึก

การเชื่อมต่ออุปกรณ์ภายนอกอาจแตกต่างไปแต่ละครุ่น
- เชื่อมต่ออุปกรณ์ภายนอกเข้ากับโทรทัศน์โดยไม่คำนึงถึงลำดับของ ช่องเชื่อมต่อโทรทัศน์
- หาคุณบันทักรายการไทรทัศน์บนเครื่องบันทึก DVD หรือ VCR ให้ตรวจสอบการเขื่อมต่อกับไทรทัศน์สัญญาแคเบิลเข้ากับไทรทัศน์ผ่านเครื่องบันทึก DVD หรือ VCR สำหรับข้อมูลเพิ่มเต็มของการบันทึก อ้างอิงจากคุณีอื่มมาพร้อมกับอุปกรณ์ที่เชื่อมต่อ
- โปรดตูที่คู่มือของอุปกรณ์ภายนอกสำหรับการใช้งาน
- หากคุณเชื่อมต่ออุปกรณ์เล่นเกมส์เข้ากับโทรศัตน์ใช้สายแคเบิลที่มาพร้อมกับอุปกรณ์การเล่นเกมส์
- ในโหมดเชื่อมต่อกับคอมพิวเตอร์ อาจมีสัญญาณรบกวนที่เกี่ยวข้องกับความละเอียด รูปแบบแนวตั้งความคมชัดหรือความสว่าง ถ้าเกิดสัญญาณรบกวนซึ้น เปลียนเอาท์พุท เครื่องคอมพิวเตอร์ไปความละเอียดอื่น เปลียนอัตราการรีเปรchesที่อัตราอื่นหรือปรับความสว่างและความคมชัด ในรายการมนู ระบบภาพ จนกว่าภาพที่ปรากฏชัดเจน
- ในโหมตคอมพิวเตอร์ บางค่าความละเอียดอาจไม่ทำงานอย่างถูกต้อง ขึ้นอยู่กับกราฟฟิดการ์ด
- ถ้าเล่นเนื้อหา Ultra HD เสนบนเครื่องคอมพิวเตอร์ของคุณ ภาพและ เสียงอาจารจะมีการหยุดตะจักเป็นระยะๆ ทั้งนี้ข้นอยู่กับความเร็วของ เครื่องคอมพิวเตอร์ของคุณ

การเชื่อมต่อกับสายอากาศ

เซื่อมต่อเครื่องรับโทรทัศน์กับสายอากาศขนาดมาตรฐาน (75 Ω)

• ควรใช้อุปกรณ์แยกสัญญาณและทวนสัญญาณในกรณีที่ต่อกับเครื่องรับโทรศัตน์ 2 เครื่องหรือมากกว่า
• ในบริเวณที่มีสัญญาณไม่ชัดเจน หรือมีศลื่นรบกวน ควรติดตั้ง อุปกรณ์เพิ่มประสิทธิภาพสัญญาณหรือบุตเตอร์
• เพื่อเพิ่มคุณภาพของสัญญาณภาพ ควรปรับหมุนทิศทางสาย อากาศในทิศทางที่เหมาะสม
• สายเคบิลของสายสัญญาณสายอากาศและตัวแปลงสัญญาณไม่รวมในชุด
• สนับสนุนระบบเสียง MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
• สำหรับบางที่ไม่สนับสนุนการออกอากาศแบบ ULTRA HD ที่วี เครื่องขึ้นไม่สามารถรับการออกอากาศแบบ ULTRA HD (3840 x 2160 พิกเซล) ได้โดยตรง เพราะมาตรฐานที่เกี่ยวข้องยังไม่ได้รับ การอื่นยัน

การเชื่อมต่อดาวเทียม

(เฉพาะรุ่นตาวเทียม)

เซื่อมต่อที่วีกับจานดาวเทียมที่หัวต่อดาวเทียมด้วยสายเคเบิสสัญญาณ 75 Ω

การเชื่อมต่อโมดูล Cl

(เฉพาะบางรุ่น)

รับชมช่องที่มีการเข้ารหัส (จ่าย) บริการในโหมดที่วัดจิตอล

• ตรวจสอบว่าโมดูล CI ได้มีการเสียบเข้าไปในช่องเสียบการ์ PCMCIA ในทัศทางที่ถูกต้อง ถ้าโมดูลไม่ได้มีการใช้อย่างถูกต้อง อาจจะเกิดความเสียหายกับที่วีและช่องเสียบการ์ PCMCIA
• หากที่วโม่แสดงภาพและเสียงมื่อเชื่อมต่อ CI+CAM กรุณาติดต่อกับ ผู้ให้บริการที่วีภาคพื้นดิน/เคเบิล/บริการดาวเทียม

การเชื่อมต่อ USB

USB ยับ อาจไม่ทำงาน หากอุปกรณ์ USB เชื่อมต่อผ่าน USB ยับแล้ว ไม่พบการเชื่อมต่อให้เชื่อมต่อโดยตรงเข้ากับช่องเสียบ USB บนที่วี

การเข็อมต่ออื่นๆ

เซื่อมต่อที่วีเข้ากับอุปกรณ์ภายนอก สำหรับภาพที่ดีที่สุดและเสียงที่มี คุณภาพ ควรทำการเซื่อมต่อต้วยสาย HDMI (สายต้องมีการแยกซื้อต่าง หาก)

• → ⚙ → ⏻ → General → HDMI ULTRA HD Deep

Colour:

• On: สนับสนุน 4K @ 50/60 Hz (4:4:4, 4:2:2, 4:2:0)
  -Off:สนับสนุน 4K @ 50/60 Hz 8 ปีท (4:2:0)

ถ้าอุปกรณ์ที่เชื่อมต่อกับช่องต่อที่สนับสนุน ULTRA HD DEEP COLOUR ภาพจะมีความขัดเจน

อย่างไร่ก็ตามถ้าอุปกรณ์ไม่ได้สนับสนุน การทำงานอาจไม่ถูกต้อง ในกรณี ที่เชื่อมต่ออุปกรณ์ด้วยช่องต่อ HDMI ที่แตกต่างกันหรือเปลี่ยนช่องต่อ

HDMI ULTRA HD Deep Colour เป็น Off (ปิดการทำงาน)

! บันทึก

- รองรับรูปแบบเสียงของ HDMI

Dolby Digital (32 KHz, 44.1 KHz, 48 KHz),

PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)

(เฉพาะบางรุ่น)

การใช้งานรีโมทคอนโทรล

(ขึ้นอยู่กับรุ่น)

คู่มือนื้อธิบายการใช้งานปุ่มกดบนเครื่องรับโทรศัศน์และปุ่มกดของ รีใน popcornโทรล โปรดอ่านคู่มือก่อนการใช้งานเพื่อการใช้งานที่ถูกต้อง การ เปลี่ยนแบตเตอร์ชนิต AAA ขนาด 1.5V จำนวน 2 ก้อน ใสข้วแบตเตอร์ให้ ตรงกันกับช่องใสแบตเตอร์ ⊕ และ - ปิด事先ใส่แบตเตอร์

ข้อควรระวัง

- บางปุ่มกดของรีโมทคอนโทรศาลลจะไม่สามารถใช้งานได้ ในโทรศัศน์ อะนาล็อกและในบางประเทศ

การใช้งานร์โมทคอนโทรลให้หันทิศทางของร์โมทคอนโทรลไปยังเครื่องรับ โทรทัศน์

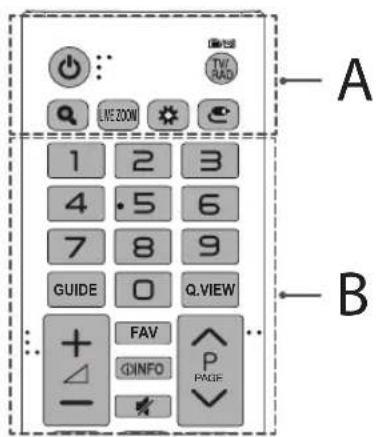

A

(Power) เปิด / ปิด เครื่องรับโทรศัศน์

TV/RAD 📋/EO เลือกสัญญาณวิทยุหรือโทรศัศน์และติจิตอลทีวี

(SEARCH) ค้นหาเนื้อหาเข่น รายการโทรศัตน์, ภาพยนตร์และวิตีโออื่นๆ หรือดําเนินการค้นหาเว็บโดยการบ้อน ข้อความในแบบค้นหา

LIVE ZOOM โดยชุมในพื้นที่ที่เลือกคุณสามารถดูได้ในแบบเต็มจอ

(Q.MENU) แสดงเมนูล็ด

(INPUT) เลือกสัญญาณภาพและเสียงจากภายนอก

B

ปุ่มตัวเลข ปุ่มตัวเลขเพื่อบ้อนตัวเลข

GUIDE แสดงแผนผังรายการ

Q.VIEW กลับไปชมรายการช่องก่อนหน้า

+Δ-ปรับระดับเสียง

FAV แสดงช่องรายการโปรดที่ตั้งไว้

①INFO แสดงรายละเอียดต่างๆ ของรายการที่รับชมอยู่ปัจจุบัน

(MUTE) ปิดเสียง

^Pvเปลี่ยนช่องรายการ

^PAGE∨ เลือนไปหน้าจออก่อนหน้าหรือถัดไป

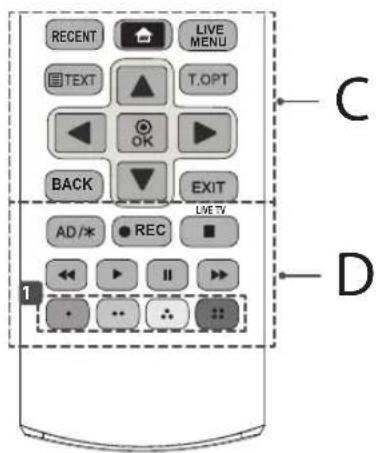

C

RECENT แสดงให้เห็นถึงประวัติความเป็นมาก่อนหน้าน

(HOME) เข้าเมนูโอม

LIVE MENU แสดงข่องรายการและการแนะน้ำ

(เฉพาะบางรุ่น)

TELETEXT buttons( Text, T.OPT) ปุ่มใช้งานเทลเท็กซ์

ปุ่มทิศทาง (ขึ้น/ลง/ซ้าย/ขวา)

ปุ่มลูกศรเพื่อเลือนตําแหน่งในรายการเมนุหรือตัวเลือกต่างๆ

OK ⊙ เลือกรายการเมนูหรือตัวเลือกและยืนยันค่าต่างๆ

BACK กลับไปยังเมนูก่อนหน้า

EXIT ออกจากรายการเมนูและกลับสู่การรับชมรายการปกติ

D

AD/* circuitุ่ม AD เพื่อเปิดการใช้งาน

เสียงคําบรรยาย (เฉพาะบางรุ่น)

- REC เริ่มบันทึกและเปิดเมนูบันทึก

(เฉพาะรุ่นที่รองรับการใช้ซานั้งTime Machine ^Ready )

LIVE TV กลับสู่การรับชมรายการปัจจุบัน

ปุ่มควบคุม (■, ▶, Ⅱ, ◀, ▶) ควบคุมเมนูการเล่นต่างๆ

1 ปุ่มสี พังก์ชั่นพิเศษ อยู่ในการใช้งานเมนูบางเมนู

- สีแดง - - สีเขียว - - สีเหลือง - - สีน้ำเงิน

การใช้งานเมจิกรีโมทคอนโทรล

(เฉพาะบางรุ่น)

เมื่อปรากฏข้อความ "Magic Remote Control is low" แสดงที่หน้าจอ ให้ ทำการเปลี่ยนแบตเตอรี่

การเปลี่ยนแบตเตอรี่ให้เปิดฝากอบแบตเตอรี่เปลี่ยนแบตเตอรี่ (1.5V AA)

โดยให้ชั่ว⊕ และ⊖ ตรงกับป้ายบอกที่ตัวรีโมทคอนโทรล โปรดแน่ใจ

ว่าได้ซี้เมจิกร์โมทคอนโทรศัลไปด้านหน้าตรงกับตัวรับของที่วี การลอด

แบตเตอรี่ออกให้ทำย้อนกลับเหมือนการใส่แบตเตอรี่

ข้อควรระวัง

- ในที่วิธะนาสื่อกและบางประเทศไทยในบางปุ่มในรีโมทคอนโทรลอาจไม่ทำงาน

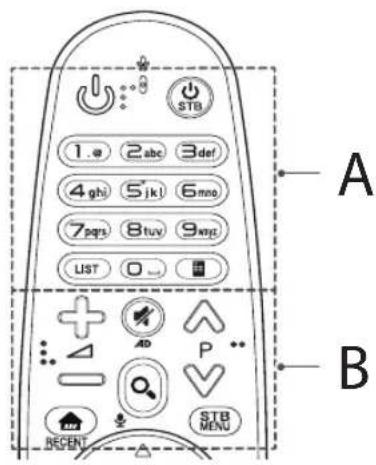

A

(POWER) เบิด/ปิดเครื่องรับโทรศัตน์

STB (STB POWER) คุณสามารถเปิดกล่องรับสัญญาณหรือปิด

โดยเพิ่ม กล่องรับสัญญาณ ในรายการ รีโมทคอนโทรลของที่วีของคุณ ปุ่มตัวเลข เพื่อป้อนตัวเลข

ปุ่มตัวอักษร เพื่อบ้อนตัวอักษร (เฉพาะบางรุ่น)

(Space) เปิดพื้นที่ว่างบนแน้นพิมพ์หน้าจอ (เฉพาะบางรุ่น)

LIST แสดงรายการโปรแกรม

(Screen Remote) แสดงร์โมทบนหน้าจอทวี

*เพื่อเข้าใช้งานเมนุควบคุมทั่วไป (เฉพาะบางรุ่น)

B

+Δ= ปรับระดับเสียง

A P V เปลียนช่องรายการ

(MUTE) ปิดเสียง

* กดปุ่ม AD ค้างไว้ จะเป็นการเปิด / ปิด การใช้งานเสียงคำบรรยาย (เฉพาะบางรุ่น)

(SEARCH) ค้นหาเนื้อหาเช่น รายการโทรศัศน์, ภาพยนตร์และ

วัติโออื่นๆ หรือดำเนินการค้นหาเว็บโดยการป้อน ข้อความในแบบ ค้นหา

(การรับรู้ด้วยเสียง)

(เฉพาะบางรุ่น)

ต้องเชื่อมต่อกับระบบเครือข่ายอินเตอร์เน็ตเพื่อให้งานการรับรู้ด้วยเสียง กดปุ่มการรับรู้ด้วยเสียง1.

1. พูดเมื่อหน้าต่างการรับรู้ด้วยเสียงปรากฏหน้างอ

(HOME) เข้าเมนุโอม

RECENT แสดงให้ เห็นถึงประวัติความเป็นมาก่อนหน้านี้

STB MENU แสดงเมนูกล่องรับสัญญาณ

* เมื่อคุณไม่ได้รับชมผ่านทางกล่องรับสัญญาณ หน้าจองจะเปลี่ยนไปที่หน้าจากล่องรับสัญญาณ

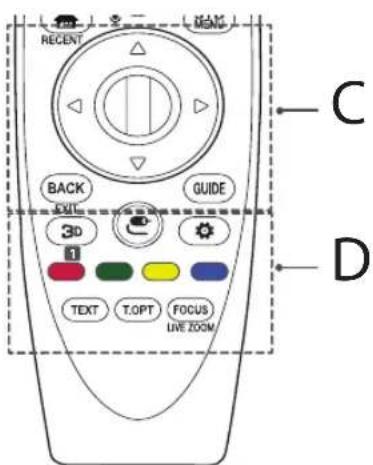

C

① Wheel (OK) กตตรงกลางของปุ่มล้อเพื่อเลือกเมนู คุณสามารถเปลี่ยนช่องโดยการใช้ปุ่มล้อ

△▽◀▷ ปุ่มทิศทาง (บน/ล่าง/ช้าย/ขวา)

สำหรับเลื่อนดำเนินในการเมนูหรือตัวเลือกต่างๆ

ถ้ากดบุ่ม แมะแจ้งตัวขึ้นหน้าจอจะหายไปและ เมจิกรีโมทคอนโทรลจะทำงานคล้ายรีโมทคอนโทรลหัวไป

เมื่อต้องการใช้งานตัวขึ้นหน้าจอ๊กครั้ง ให้เขย่าแม่จิกรีโมทคอนโทรล ซ้ายขวา

BACK กลับไปยังเมนูก่อนหน้า

EXIT ล้างหน้าขอแสดงผลและกลับไปรับชมที่วีตามแหล่งของสัญญาณ ที่ทำการเลือกไว้

GUIDE แสดงแผนผังรายการ

D

3D เปิด/ปิด การรับชมเนื้อหา 3 มิติ (เฉพาะบางรุ่น)

1 TWIN เปิด/ปิด การใช้งานระบบจอดุ่

(INPUT) เลือกสัญญาณภาพและเสียงจากภายนอก

* กตบุ่ม 📄 ค้างไว้เพื่อแสดงรายการสัญญาณจากภายนอก

(Q.Settings) เข้าเมนูอย่างรวดเร็ว

* กตบุ่ม ⚙ ค้างไว้เพื่อแสดงรายการตั้งค่าทั้งหมด

ปุ่มสี เข้าเมนุฟังก์ชันพิเศษในบางเมนุ

(สีแดง สีเขียว สิเหลือง ตําลังเงิน)

ปุ่มเทลเท็กซ์ (TEXT T.OPT) ปุ่มใช้งานเทลเท็กซ์

FOCUS คุณสามารถซุมในพื้นที่ซึ่งรีไม่ตคอนโทรลชื่อยู่

LIVE ZOOM โดยซุมโนพื้นที่ที่คุณเสือกคุณสามารถดูได้ในแบบเต็มจอ

การจับคู่รีโมทคอนโทรลกับที่วี

วิธีการจับคู่เมจิกรีโมทคอนโทรลกับที่วี

การใช้รีโมทคอนโทรลเป็นครั้งแรกต้องมีการจับคู่กับที่วี

1 ไส่แบตเตอรี่ลงใบในแมจิกรีโมทคอนโทรลและเปิดโทรทัศน์

2 ซึ่มเจ้ากรโมทคอนโทรลไปที่ทรีและกดปุ่ม Ⓑ Wheel (OK) บนรีโมทคอนโทรล

*ถ้าการลงทะเบียนล้มเหลว ให้ทำการปิดและเปิดโทรศัศน์ และทำใหม่อีกครั้ง

วิธีการยกเลิกการจับคู่รีโมทคอนโทรลกับที่วี

กดปุม BACK และปุม (HOME)พร้อมกัน กดค้างไว้ 5 วินาที เพื่อ ยกเลิกการจับคู่ เมจิกร์โมทคอนโทรลกับที่วี

* กดปุ่มม GUIDE ทางไว้ เพื่อยกเลิกการจับคู่และจับคู่เมจิก รีโมทคอนโทรลกับที่วี

ลิขสิทธิ์

ใบอนุญาตที่สนับสนุนอาจแตกต่างไปตามรุ่น สําหรับข้อมูลเพิ่มเติม สามารถเยี่ยมชมได้ที่ www.lg.com

DOLBY VISION™

(เฉพาะรุ่น UH95**, UH85**, UH77**, 75UH65**, 70UH63**)

ข้อควรรู้เกี่ยวกับ Open Source Software

เพื่อให้ได้ซอร์สโคดภายใต้ GPL, LGPL, MPL และโอเวนซอร์สอนๆ ที่มือยู่ ในผลิตภัณฑ์นี้ไปรตเยี่ยมชม http://opensource. George.com

นอกจากนี้ขอร์สโคตในเงื่อนไขการอนุญาที่กล่าวหั้งหมด การรับประกัน ข้อจำกัดการรับประกันและประกาศเที่ยวกับลิขสิทธิ์ที่มีการดาวน์โหลด

แอลจี จะให้ CD-ROM รวมถึงการเรียกเท็บค่าใช้จ่ายในการตําเนินการ ดังกล่าว (เช่น ตันทุนของข้อมูล การขนส่งและการจัดการ) โดยแจ้งความ ประสงค์ไปที่ [e-mail] ข้อเสนอนี้ให้ได้สำหรับสามปี นับ จากวันที่คุณซื้อมลิตภัณฑ์

การตั้งค่าการควบคุมอุปกรณ์ภายนอก

เยี่ยมชมเว็บ www.lg.com เพื่อรับข้อมูลเพิ่มเติมเกี่ยวกับการตั้งค่า ควบคุมจากอุปกรณ์ภายนอก

การแก้ไขปัญหาเบื้องต้น

ไม่สามารถควบคุมโทรทัศน์ ควบคุมรีโมทคอนโทรล

• ตรวจสอบเซ็นเซอร์รับสัญญาณรีโมทคอนโทรลของผลิตภัณฑ์และลองอีกครั้ง
• ตรวจสอบหากมีสิ่งก็ตขวางระหว่างที่วีและรีโมทคอนโทรล
  ตรวจสอบว่าแบตเตอรี่ยังคงทำงานและติดตั้งอย่างถูกต้อง (⊕ ต่อกับ ⊕
  ⊖ ต่อกับ⊖)

ไม่แสดงภาพและเสียง

• ตรวจสอบว่าผลิตภัณฑ์เปิดอยู่
• ตรวจสอบว่าสายไฟเซื่อมต่อกับเต้าเสียบ
• ตรวจสอบอาจมีปัญหาจากปลักในผนังโดยการเชื่อมต่อสินค้าอื่นๆ

โทรศัศน์ปิดกะทันห้น

• ตรวจสอบการตั้งค่าการครบคุมพลังงาน แหล่งจ่ายไฟอาจจะหยุดชะงจัก
• ตรวจสอบ Sleep Timer / Timer Power Off มีการตั้งค่าไว้หรือไม่ ในเมนู TIMERS

- ตรวจสอบ Auto Power Off มีการตั้งค่าใช้หรือไม่ ในเมนู General => ECO MODE (เฉพาะบางรุ่น)

- หากไม่มีสัญญาณในขณะโทรศัศน์เปิดอยู่โทรศัศน์จะปิดโดย อัตโนมีติหลังจาก 15 นาที่ หลังจากไม่มีการใช้งาน

เมื่อเชื่อมต่อกับคอมพิวเตอร์ (HDMI) ปรากฏข้อความ "No Signal (ไม่มีสัญญาณ)" หรือ "Invalid Format"

• เปิด / ปิด เครื่องรับโทรศัศน์อีกครั้งโดยใช้ริโมทคอนโทรล
• เชื่อมต่อสาย HDMI อีกครั้ง
• ทำการวิสตาร์เครื่องคอมพิวเตอร์อีกครั้ง ขณะที่เปิดที่วไว้

ข้อมูลผลิตภัณฑ์

ชุดไร้สาย

-เนื่องจากแต่ละประเทศไทยการใช้วข่วงความมีที่แตกต่างกันผู้ใช้ม่าสามารถเปลี่ยนแปลงหรือปรับความถี่ยึ่งเข้งาน และผลิตภัณฑ์เหล่านี้มิการตัดค่าสําหรับตารางความถี่ยึ่งเหมาะสมกันภูมิภาคไว้แล้ว
- อุปกรณ์ควรติดตั้งและใช้งานในระยะอย่างน้อย 20 ซม. จากตัวผู้ใช้งาน ประโยชน์เป็นคําแนะนําทั่วไปสําหรับการพิจารณาสภาพ แวดล้อมของผู้ใช้

(UH61** เท่านั้น)

ข้อมูลจําเพาะของชุดไร้สาย LGSBW41
Wireless LAN (IEEE 802.11a/b/g/n)
ช่วงความถี่ กําลังส่ง (สูงสุด)
2400 to 2483.5 MHz	16 dBm
5150 to 5725 MHz	16 dBm
5725 to 5850 MHz (Not for EU)	11.5 dBm
Bluetooth
ช่วงความถี่ กําลังส่ง (สูงสุด)
2400 to 2483.5 MHz 10 dBm

(UH63**, UH65**, UH75**, UH77**, UH85**, UH95** เท่านั้น)

ข้อมูลจำเพาะของชุดไร้สาย LGSBWAC61

Wireless LAN (IEEE 802.11a/b/g/n/ac)

ช่วงความถี่ กำลังส่ง (สูงสุด)

2400 to 2483.5 MHz 15.5 dBm

5150 to 5725 MHz 17.5 dBm

ช่วงความถี่ กำลังส่ง (สูงสุด)

2400 to 2483.5 MHz 10 dBm

* IEEE802.11ac ไม่สามารถใช้งานได้ในทุกประเทศ

Cl โมดูล ^1 (กxสxล) 100.0 มม. × 55.0 มม. × 5.0 มม.

อุณหภูมิ

ในขณะทำงาน

ความชิ้น

สภาพแวดล้อม ในขณะใช้งาน

ในการใช้งาน

อุณหภูมิ

ในการเก็บรักษา

ความชื่น

ในการเก็บรักษา

0℃ ถึง 40℃

น้อยกว่า 80%

-20℃ ถึง 60℃

น้อยกว่า 85%

1 เฉพาะรุ่นดาวเทียมเท่านั้น

โทรศัศน์ติจิตอล

(เฉพาะบางประเทศ)

DVB-T ^3

DVB-T/T2 ^1

DVB-T/T2/C/S/S2 ^2

VHF, UHF

C-Band ^2 , Ku-Band ^2

โทรศัศน์อะนาล็อก

(เฉพาะบางประเทศ)

1 เฉพาะรุ่นที่สนับสนุน DVB-T2 เท่านั้น
2 เฉพาะรุ่นที่สนับสนุน DVB--T2/C/S2 เท่านั้น
3 แม้จะมีรูปแบบ DVB-T, พังก์ชั่น DVB-T ไม่ได้นำไปใช้ในประเทศฟิลิบปินส์

- ข้อมูลพลังงานของผลิตภัณฑ์ที่มีการระบุไว้เป็นเป็นตามระเบียบของแต่ละประเทศ (ขึ้นอยู่กับประเทศ)

- การใช้พลังงานเป็นการวัดตามมาตรฐาน IEC 62087

- การใช้พลังงานที่เกิดขึ้นจริงอาจแตกต่างกันใบขึ้นอยู่กับปัจจัยต่างๆ เช่น ประเภทของเนื้อหวัดีโอที่กำลังเล่นและการตั้งค่าที่วี

การควบคุมกำกับดูแล

คำเตือน!

ไม่ควรวางที่วินสถานที่ที่ไม่นคงแข่งแรง ที่ว้อาจตก หล่น ส้ม ทำให้เกิดการบาดเจ็บสาหัสหรือเสียขวิดได้ โดยเฉพาะอย่างยิ่งเต็ก สามารถหลักเลื่องโดย การป้องกันง่ายๆ เช่น

• การใช้ตู้หรือชาตั้งที่แนะนําโดยผู้ผลิตที่ว
• การใช้ชุดเพอร์นิเจอร์ที่เพียงพอและสามารถรองรับกับที่วี
• การตรวจสอบให้นแน่เจว่าที่วมีความเหมาะสมกับเพอร์นิเจอร์ ที่วโมมขอบย์นออกอกเพอร์นิเจอร์ที่ใช้วางท่ว
• ไม่วงทั่วไว้บนฟอร์นเจอร์ทสูง (เช่นดู้และดู้หนังสือ) โดยไม่มีการยืดฟอร์นเจอร์และที่ว่าเรียบร้อยเหมาะสม
• ไม่วงที่วีบนผ้าหรือวัสดุอื่นๆ ที่อาจจะอยู่ระหว่างที่วีและเพอร์นิเจอร์
• ให้ความรู้ทับเด็กเกี่ยวกถึงอันตรายจากการปืนเพอร์นิเจอร์และจับที่วีที่วางอยู่บนเพอร์นิเจอร์
  ควรใช้พิจารณาถึงคำเตือนต้านบนเมื่อมีการเก็บหรือย้ายที่วี

สัญลักษณ์

~	หมายเลขไฟฟ้ากระแสสลับ (AC)
---	หมายเลขไฟฟ้ากระแสตรง (DC)
	หมายเลขอุปกรณ์ Class II
⏻	หมายเลขสถานะวอยใช้งาน
|	หมายเลข เปิดเครื่อง
	หมายเลข ยันตรายจากไฟฟ้าตุด

OWNER'S MANUAL

บันทึกชื่อร์นและหมายเลขประจําเครื่อง โดยอ่างอิงจากวดลากหลังเครื่องรับโทรศัศน เพื่อความสะดวกในการติดต่อตัวแทนจำหน่ายเพื่อรับบริการต่างๆ

əs/MODEL

หมายเลขประจําเชื่อจํา ____

คู่มือการใช้งาน

การสั่งงานการควบคุมจากอุปกรณ์ภายนอก

โปรดอ่านคู่มือการใช้งานอย่างละเอียดก่อนการใช้งานเครื่องรับโทรทัศน์ และเก็บไว้อ้างอิงสำหรับการใช้งานในอนาคต

รหัสคีย์

• □∅³ÊÁ°ÑμÔ¹ÕéäÁ·ÊÒÁÒö㪌§Ò¹ä'Œã¹·∅¡Ã∅<1¢Í§à□Ã×èͧÃÑ°â·Ã·Ñȹ□

วัทัส (Hexa)	พิ่งก็ชัน	บันทึก	รหัส (Hexa)	พิ่งก็ชัน	บันทึก
00 CH	+, PR +	ปุ่มรีโมทคอนโทรล	53 List		ปุ่มรีโมทคอนโทรล
01 CH	-, PR - 5B Exit	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
02 Volume	+ 60 PIP(AD)	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
03 Volume	- 61 Blue	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
06 > (Arrow Key / Right Key)	63 Yellow	Yellow	Yellow		ปุ่มรีโมทคอนโทรล
07 < (Arrow Key / Left Key)	71 Green	Yellow	Yellow		ปุ่มรีโมทคอนโทรล
08 Power	72 Red	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
09 Mute	79 Ratio / Aspect Ratio	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
0B Input	91 AD (Audio Description)	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
0E SLEEP	7A User Guide	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
0F TV	TV/RAD 7C Smart / Home	ปุ่มรีโมทคอนโทรล			ปุ่มรีโมทคอนโทรล
10 - 19 *	Number Key 0 - 9	ปุ่มรีโมทคอนโทรล	7E SIMPLINK		ปุ่มรีโมทคอนโทรล
1A Q.View / Flashback		ปุ่มรีโมทคอนโทรล	8E	▶▶ (Forward)	ปุ่มรีโมทคอนโทรล
1E FAV (Favorite Channel)		ปุ่มรีโมทคอนโทรล	8F	◀◀ (Rewind)	ปุ่มรีโมทคอนโทรล
20 Text (Teletext)		ปุ่มรีโมทคอนโทรล	AA Info		ปุ่มรีโมทคอนโทรล
21 T. Opt (Teletext Option)		ปุ่มรีโมทคอนโทรล	AB Program Guide		ปุ่มรีโมทคอนโทรล
28 Return (BACK)		ปุ่มรีโมทคอนโทรล	B0	▶ (Play)	ปุ่มรีโมทคอนโทรล
30 AV (Audio / Video) Mode		ปุ่มรีโมทคอนโทรล	B1 ■ (Stop / File List)		ปุ่มรีโมทคอนโทรล
39 Caption/Subtitle		ปุ่มรีโมทคอนโทรล	BA	II (Freeze / Slow Play / Pause)	ปุ่มรีโมทคอนโทรล
40	∧ (Arrow Key / Cursor Up)	ปุ่มรีโมทคอนโทรล	BB	Soccer	ปุ่มรีโมทคอนโทรล
41	V (Arrow Key / Cursor Down)	ปุ่มรีโมทคอนโทรล	BD	● (REC)	ปุ่มรีโมทคอนโทรล
42 My Apps		ปุ่มรีโมทคอนโทรล	DC 3D		ปุ่มรีโมทคอนโทรล
43 Menu / Settings		ปุ่มรีโมทคอนโทรล	99 AutoConfig		ปุ่มรีโมทคอนโทรล
44 OK / Enter		ปุ่มรีโมทคอนโทรล	9F App / *		ปุ่มรีโมทคอนโทรล
45 Q.Menu		ปุ่มรีโมทคอนโทรล	9B TV/PC		ปุ่มรีโมทคอนโทรล
4C List, - (ATSC Only)		ปุ่มรีโมทคอนโทรล

* รหัสคีย์ 4C (0x4C) สามารถใช้ได้ในรุ่นที่เป็น ATSC/ISDB ซึ่งใช้ช่องหลัก / ช่องรอง (สำหรับเกาหลี, ญี่ปุ่น. อมเริกาเหนือ, ละตินอมเริกายกวันรุ่นโคลอมเบีย)

การสั่งงานการควบคุมจากอุปกรณ์ภายนอก

- ภาพที่แสดงอาจจะแตกต่างจากเครื่องรับโทรศัศน์ของท่าน

เซื่อมต่อตัวแouflง USB เป็น RS-232C เข้ากับช่องต่อลัญญาณกับอุปกรณ์ควบคุมภายนอก (เช่นเครื่องคอมพิวเตอร์หรือระบบการควบคุม A/V) เพื่อควบคุม ประเภทของพอร์ดที่ใช้ในการควบคุมที่วีจะแตกต่างกันตามรุ่นของที่วี

* โปรดทราบว่ารูปแบบการเชื่อมต่อนี้ไม่สามารถใช้ได้กับทุกรุ่นของที่วี
* เคเบิลไม่มีมาให้

ตัวแปลง USB เป็น RS-232C ด้วยสาย USB

รูปแบบ USB

(เครื่องคอมพิวเตอร์)

(เครื่องรับโทรทัศน์)

• ทีวี LG สนับสนุนซิปที่ใช้ PL2303 (ID ผู้ขาย 0x0557. รหัสลินค้า 0x2008) เพื่อแปลง USB เป็น RS-232C ชึ่งไม่ได้ทำหรือให้บริการโดย LG
• ท่านสามารถซื้อได้จากร้านค้าคอมพิวเตอร์ที่ชายอุปกรณ์พกพาเสริมสนับสนุนสำหรับผู้เชี่ยวชาญด้านไอที

RS-232C ด้วยสาย RS-232C

รูปแบบ DE9 (D-Sub 9Pin)

- ท่านจำเป็นต้องซื้อ RS-232C (DE9, D-Sub 9pin รูปแบบ หัวตัวเมียกับตัวเมีย) กับสาย RS-232C สำหรับการเชื่อมต่อระหว่างเครื่องคอมพิวเตอร์ และที่วีรี่ยัง hierระบุไว้ในดูมือการใช้งาน

รูปแบบการเชื่อมต่ออาจจะแตกต่างจากที่วีของท่าน

(เครื่องรับโทรทัศน์)

รูปแบบเจ็คโทรศัพท์

• คุณจำเป็นต้องซื้อแจ็ดโทรศัพท์และสาย RS-232 ที่จำเป็นสำหรับการเชื่อมต่อระหว่างเครื่องคอมพิวเตอร์และที่วีชึ่งได้ระบุไว้ในคู่มือการใช้งาน
  * สำหรับรุ่นอื่น จะเชื่อมต่อทางพอร์ด USB
  * รูปแบบการเชื่อมต่ออาจจะแตกต่างจากที่วีของท่าน

เครื่องรับโทรทัศน์

หรือ

เครื่องรับโทรทัศน์

คอมพิวเตอร์ของลูกค้า

RS-232C
(พอร์ตอนุกรม)

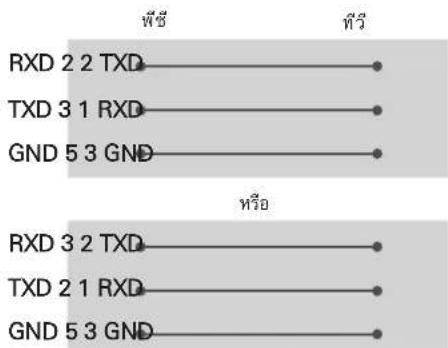

การทำสาย RS-232C
การทำสาย 3 สาย (ไม่เป็นมาตรฐาน)

D-Sub 9
โทรศัพท์

การตั้งรัสประจําเครื่อง

สำหรับการตั้งค่ารหัสประจําเครื่อง ดู "รูปแบบการลังงาน" ที่หน้า 6

1. กต Settings เพื่อเข้าเมนูหลัก
2. กตปุ่มทิศทางเพื่อเลือก (*General => About this TV หรือ Option) และกด OK
3. กดปุ่มทิศทางเพื่อเลือก SET ID และกดปุ่ม OK

4. กตปุ่มทิศทางช้ายหรือขวาเพื่อเลือกรหัสประจําเครื่องและเลือก Close สามารถเลือกค่าได้ตั้งแต่ 1-99

5. เมื่อท่านตั้งค่าเรียบร้อยแล้วกด EXIT

* (เฉพาะบางรุ่น)

การตั้งค่าสำหรับการติดต่อสื่อสาร

• Baud rate : 9600 bps (UART)
• Data length : 8 bits
- Parity : None

* บันทึก ในระหว่างการเล่นหรือการบันทึก คําสั่งทั้งหมดจะไม่สามารถใช้งานได้ ยกเว้น Power (ka) และ Key (mc) การใช้งานด้วยสาย RS-232C จะสามารถใช้งานคําสั่ง ka ได้ทั้งในสภาวะเครื่องเปิดหรือปิดแต่ถ้าใช้สายแปลง USB เป็น RS-232C จะสามารถใช้งานได้ในสภาวะที่วีเปิดเท่านั้น

รูปแบบของโปรแกรม์ตกลาลการส่งและการรับ

Transmission

[Command 1] : คำสั่งแรกเพื่อควบคุมทีวี (j. k, m หรือ x)

[Command 2] : คำสั่งที่สองควบคุมทีวี

[Set ID] : คุณสามารถเปลี่ยนต่ํา SET ID ตามต่ําของ SET ID ที่ได้ตั้งต่ําไว้ที่ตัวเครื่องที่วีโดยมีต่ําอยู่ระหว่าง 1 ถึง 99 ถ้าต่ํา [SET ID] เลือกไว้เป็น "0" จะสามารถควบคุมได้ทุกเครื่องที่ต่อยู่ในระบบ

* [SET ID] เป็นค่าตัวเลขฐานสืบ (1 ถึง 99) บนเมนู และเป็นตัวเลขฐานสืบตก (0x00 ถึง 0x63) ในการส่งและรับข้อมูล

[DATA] : ข้อมูลคําสั่ง (เลขฐานสิบทก) การส่งคําสั่ง 'FF' เพื่อย่านค่าสถานะคําสั่ง

[Cr] : ข้อมูลส่งกลับ - ASCII โคตด '0x0D'

[ ] : ที่ว่าง - ASCII โค้ต '0x20'

OK Acknowledgement

[Command2][ ][Set ID][ ][OK][Data][x]

* ชุดส่ง ACK (การรับรู้) ตามรูปแบบนี้เมื่อได้รับข้อมูลปกติ ณ ขณะนี้, ถ้าข้อมูลเป็นข้อมูลโหมดอ่านก็แสดงข้อมูลสถานะปัจจุบัน หากข้อมูลเป็นโหมดการเขียนก็จะส่งกลับ ข้อมูล Magnaที่เครื่องคอมพิวเตอร์

Error Acknowledgement

[Command2][ ][Set ID][ ][NG][Data][x]

* ชุดส่ง ACK (การรับรู้) ตามรูปแบบนี้เมื่อได้รับข้อมูลที่ผิดปกติจาก ฟังก์ชั่นที่ไม่ทำงานหรือข้อผิดพลาดในการสื่อสาร

Data 00: รหัสที่ผิดกฎหมาย

รูปแบบการสิ่งงาน (Hexadecimal b Decimal)

* เมื่อคุณป้อนค่า [Data] ในรูปแบบเลขฐานลิบทก ตามข้อมูลตารางต้านล่าง
* Channel Tune (ma) ค่าสั่งนี้ใช้ 2 ใบต์ เลขฐานสิบทก ค่า [Data] เป็นตัวเลขช่องที่เลือก

* คำสั่งอาจจะทำงานแตกต่างกันชิ้นอยู่กับรุ่นและสัญญาณ

01. Power (Command: k a)

▶ เพื่อควบคุมการปิดหรือเปิดเครื่อง

Transmission[k][a][ ][Set ID][ ][Data][Cr]

ข้อมูล 00: ปิดเครื่อง 01: เปิดเครื่อง

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

▶ เพื่อแสดงว่าที่วีเปิดหรือปิด

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

* ในท่านองเตียวกัน Macedoniaพังก์ชั่นอื่นๆ ที่ส่งข้อมูล 'FF' จะขึ้นอยู่กับแต่ละรูปแบบคําลัง การรับรู้กิจซื้นอยู่กับแต่ละฟังก์ชั่น

02. Aspect Ratio (Command: k c)

(ขนาดของภาพหลัก)

▶ การปรับรูปแบบหน้าจอ (รูปแบบภาพหลัก) นอกจากนี้คุณยังสามารถ ปรับเปลี่ยนรูปแบบหน้าจอโดยใช้ อัตราส่วนใน Q.MENU หรือเมนูภาพ

Transmission [k][c][ ][Set ID][ ][Data][Cr]

ข้อมูล 01: หน้าจอปกติ (4:3) 07: 14:9 (ยุโรป, Declัมเบีย, เอเชียกลาง,

02: จอกว้าง (16:9)

04: ขยาย

05: ชาย 2

(ลาดินอเมริกา

ยกเว้น到底ล้มเปีย

เท่านั้น)

06: ตั้งค่าโดยโปรแกรม

/ ต้นฉบับ

เอเซีย ยกเว้นเกาหลีใต้และญี่ปุ่น)

09: Just Scan

OB: กว้างเต็มจอ (ยุโรป, โคล้มเบีย,

เอเชียกลาง, เอเชีย ยกเว้นเกาหลีใต้

และญี่ปุ่น)

10 ถึง 1F: ขยายแบบซีนีผ่า 1 ถึง 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* ใช้พีซีอินพุต คุณสามารถเลือกอัตราส่วนภาพได้ 16:9 หรือ 4:3

* ใน DTV / HDMI / โหมดคอมโพเนนต์ (ความละเอียดสูง) Just Scan สามารถใช้ได้

* โหมดกว้างเต็มจออาจอาจแตกต่างไปตาม รุ่นและการสนับสนุนจาก DTV และ ATV, AV บางส่วน

03. Screen Mute (Command: k d)

▶ เพื่อการเลือกบิตเปตหน้าจอ

Transmission [k][d][ ][Set ID][ ][Data][Cr]

ข้อมูล 00: หน้าจอปิด (ภาพเปิด) วิต์โอปิด

01: หน้าจอเปิด (ภาพปิด)

10: วิติโอเปิด

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* ในกรณีของการบิดเสียงวิตโอเท่านั้น ที่วีจะแสดงผลหน้าจอ (OSD) แต่ในกรณีที่มีการบิดหน้าจอ ที่วีจะไม่แสดง OSD

04. Volume Mute (Command: k e)

▶ เพื่อควบคุมความตั้ง ปิดเปิดเสียง นอกจากนี้คุณยังสามารถปรับโดยการใช้ปุ่ม Mute บนวีโมทดสอบน์ทรส

Transmission [k][e][ ][Set ID][ ][Data][Cr]

ข้อมูล 00: ระดับความตั้งเปิด (ปิดความตั้งเสียง)

01: ระดับความตั้งปิด (เปิดความตั้งเสียง)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Volume Control (Command: k f)

การปรับระดับเสียง นอกจากนี้คุณยังสามารถปรับระดับเสียงได้จาก ปุ่ม ระดับเสียงบนรีโมทตอนโทรล

Transmission [k][f][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Contrast (Command: k g)

▶ ในการปรับความคมชัดของหน้าจอ นอกจากนัคุณยังสามารถปรับความคมชัดในเมนูภาพ

Transmission [k][g][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Brightness (Command: k h)

▶ ในการปรับความสว่างหน้าจอ นอกจากนี้คุณยังสามารถปรับความสว่างในเมนูภาพ

Transmission [k][h][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

▶ ในการปรับสี คุณสามารถปรับสีได้ในเมนูภาพ

Transmission [k][i][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

1. Tint (Command: k j)

▶ ในการปรับโทนสีของหน้าจอ นอกจากนี้คุณยังสามารถปรับโทนสี ในเมษฐภาพ Transmission [k][j][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

1. Sharpness (Command: k k)

▶ ในการปรับความคมของภาพ นอกจากนี้คุณยังสามารถปรับความ คมในเมนุภาพ

ข้อมูล ต่ํา: 00 กึง สูงสุด: 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

1. OSD Select (Command: k l)

▶ ในการเลือก OSD (On Screen Display) เปิด / ปิด เมื่อมีการควบคุมจากระยะไกล Transmission [k][l][ ][Set ID][ ][Data][Cr]

ข้อมูล 00: ปิด OSD 01: เปิด OSD

Ack [I][ ][Set ID][ ][OK/NG][Data][x]

1. Remote control lock mode (Command: k m)

▶ การล้อคการควบคุมหน้าของเครื่องและรู้โมทคอนโทรล

Transmission [k][m][ ][Set ID][ ][Data][Cr]

ข้อมูล 00: ปิดการล้อค 01: เปิดการล้อค

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* ถ้าคุณไม่อยู่ในการใช้รีโมทคอนโทรศัล การใช้iformต้น เมื่อบิตหรือเปิดเครื่อง (เอตปลักเข้าและออก หลังจาก 20-30 วินาที) การควบคุมจาภายนอกจะทํางาน

* ในโหมดสตนด์ภาย (ปิดโดยค่าสั่ง ดังเวลาปิด หรือ 'ka', 'mc') และถ้าล็อดเป็นเปิด ที่วิจะไม่เปิดโดยการกดบุ้มที่ตัวเครื่องหรือ รีโมทคอนโทรล

1. Treble (Command: k r)

▶ ในการปรับเสียงแหลม นอกจากนี้คุณยังสามารถปรับในเมนูเสียง

Transmission [k][r][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 กึง สูงสุด: 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (เฉพาะบางรุ่น)

1. Bass (Command: k s)

▶ ในการปรับเสียงเบส นอกจากนี้คุณยังสามารถปรับในเมนูเสียง

Transmission [k][s][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (เฉพาะบางรุ่น)

1. Balance (Command: k t)

▶ ในการปรับสมดุลเสียง นอกจากนี้คุณยังสามารถปรับสมดุลในเมนูเสียง

Transmission [k][t][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

1. Color(Colour) Temperature (Command: x u)

▶ ในการปรับอุณหภูมิสี นอกจากนี้ตุณยังสามารถปรับอุณหภูมิสีในเมนูกาล

Transmission [x][u][ ][Set ID][ ][Data][Cr]

ข้อมูล ต่ํา: 00 ถึง สูงสุด: 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17.ISM Method (Command: jp) (พลาสมาทีวีเท่านั้น)

▶ เพื่อควบคุม ISM นอกจากนี้คุณยังสามารถปรับ ISM ในเมนตัวเลือก

Transmission [j][p][ ][Set ID][ ][Data][Cr]

ข้อมูล 02:ภาพเคลื่อนเป็นวางใครจร

08:ปกติ

20:ล้างลี่

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

▶ ปรับแต่ง EQ ของเครื่อง

Transmission [j][v][ ][Set ID][ ][Data][Cr]

765		ความถี	43210			ระดับ
000		1st Band	00000			0 เลขฐานลิบ
001		2nd Band	00001			1 เลขฐานลิบ
010		3rd Band	... ... ... ...			...
011		4th Band	10011			19 เลขฐานลิบ
100		5th Band	10100			20(decimal)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* มันชั้นอยู่กับรุ่น และสามารถปรับเมื่อโหมดเสียงเป็นแบบสามารถปรับค่า EQ

19. Energy Saving (Command: j q)

▶ เพื่อลดการใช้พลังงานของทีวี คุณยังสามารถปรับการประหยัดพลังงานใน เมนภาพ

Transmission [j][q][ ][Set ID][ ][Data][Cr]

ข้อมูล

00: ปิด

01: ตําสุด

02:感染

03: ลุงสุด

04: อัตโนมัติ (สำหรับ LCD ทีวี / LED ทีวี) / เช่นเซอร์อัจฉวิยะ (สำหรับ PDP ทีวี)

05: ปิดหน้าจอ

* (เฉพาะบางรุ่น)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Tune Command (Command: m a)

* คำสั่งนี้อาจจะทำงานแตกต่างไปขึ้นอยู่กับรุ่นและลัญญาณ

- สำหรับรุ่น ยุโรป, ตะวันออกกลาง, Kinลัมเบีย, เอเชีย ยกเว้นเกาหลีใต้ และยี่ปุ่น

▶ เลือกเลขตามเลขช่องที่เป็นจริง Transmission [m][a][ ][Set ID][ ][Data 00][ ] [Data 01][ ][Data 02][Cr]

* เสาอากาศยะนาล็อก / เคเบิล

[Data 00][Data 01]ข้อมูลช่อง

Data 00:ข้อมูลช่องใบตี้สูง

Data 01:ข้อมูลช่องใบต์ต่ํา

-00 00\~00 C7 (จำนวนเต็ม:0-199)

Data 02: เลือกแหล่งสัญญาณ (อะนาสื้อก)

00: อะนาล็อกทีวี (ATV)

80: เคเบิลทีวี (CATV)

* เสาอากาศอะนาล็อก/เคเบิล/ดาวเทียม

[Data 00][Data 01]:ข้อมูลช่อง

Data 00:ข้อมูลช่องใบตี้สูง

Data 01:ข้อมูลช่องใบต์ต่ํา

-00 00\~27 0F (จํานวนเต็ม: 0 - 9999)

ข้อมูล 02: แหล่งสัญญาณเข้า (ติจิตอล)

10: อะนาล็อกทีวี

20: อะนาล็อกวิทยุ

40: ดาวเทียมที่วี

50: ดาวเทียมวิทยุ

90: เคเบิลทีวี

a0: เศเบิลวิทยุ

* ตัวอย่างของคำสั่งที่ใช้

1. ต้นหาอะนาล็อกช่อง 10 (PAL)

SetID = ทั้งหมด = 00

Data 00 & 01 = ข้อมูลช่องคือ 10 = 00 0a

Data 02 = อะนาล็อก ทีวี = 00

ผลลัพธ์ คือ ma 00 00 0a 00

2.ค้นหา ดิจิตอล ช่อง 01

SetID = ที่ยมห์ = 00

Data 00 & 01 = ช้อมูลช่อง คือ 1 = 00 01

Data 02 = ติจิตอล ที่วี = 10

ผลลัพธ์ คือ ma 00 00 01 10

3.ค้นหา ดาวเทียม ช่อง 1000

SetID = ที่ยมห์ = 00

Data 00 & 01 = ข้อมูลช่อง คือ 1000 = 03 E8

Data 02 = ดาวเทียม ที่วี = 40

ผลลัพธ์ คือ ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

- สำหรับรุ่น ยุโรป, ตะวันออกกลาง, โดล้มเบีย. เอเชีย ยกเว้น เกาหลีใต้และญี่ปุ่น

▶ การปรับแต่งช่องแบ่งเป็น ทางกายภาพ / หลัก / รอง

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

ช่องสัญญาติจิตอลแบ่งเป็นจำนวน ทางกายภาพ / หลัก / รอง จำนวน ช่องที่เกิดซึ้นจริง จำนวนช่องหลักซึ่งจะมีช่องรองเข้ามาราวด้วย ซึ่งที่วี ระเบม ATSC จะทําให้โดยอัตโนมัติโดยไม่ต้องมีการส่งค่าสั่ง

* เสาอากาศอะนาล็อก / เศเบิล

Data 00: เลขช่องทางกายภาพ

- อะนาล็อก (ATV): 02 - 45 (เลขฐานลืบ: 2 - 69)

- เดเบิล (CATV): 01, 0E-7D (เลขฐานสิบ: 1, 14 - 125)

[Data 01 - 04]: เลขช่องหลัก / ช่องรอง

Data 01 & 02: xx (ไม่สนใจ)

Data 03 & 04: xx (ไม่สนใจ)

Data 05: ลัญญาณเช้า (อะนาลื้อก)

00: อะนาล็อก ทีวี (ATV)

- 01: เคเมล ทีวี (CATV)

* เสาอากาศติจิตอล / เดเบิล

Data 00: xx (ไม่สนใจ)

[Data 01][Data 02]: เลขช่องหลัก

Data 01: ข้อมูลช่องใบต์สูง

Data 02:ข้อมูลช่องใบต์ต่ํา

- 00 01 - 27 OF (เลขฐานสืบ: 1 - 9999)

[Data 03][Data 04]: เลขช่องรอง

Data 03:ข้อมูลช่องใบต์สูง

Data 04:ข้อมูลช่องใบต์ต่ำ

Data 05: แหล่งสัญญาณเข้า (ดิจิตอล)

-02:สายอากาศ(DTV)-ใช้เลขช่องทางกายภาพ

-06: เคเบิล (CADTV) -ใช้เลขช่องทางกายภาพ

• 22: สายอากาศ (DTV) - ไม่ใช้เลขช่องทางกายภาพ
• 26: สายเคเบิล (CADTV) - ไม่ใช้เลขช่องทางกายภาพ
• 46: สายเคเบิล (CADTV) - ใช้ตัวเลขช่องหลักเท่านั้น (เป็นอีกช่องทางหนึ่ง)

สองใบต์ที่มีอยู่ในแต่ละข้อมูลช่องหลักและรอง แต่มักจะใช้ใบต์ต่ําเพียงอย่างเดียว (ใบต์สูง คือ 0)

* ตัวอย่างของคำสั่งที่ใช้

1. ค้นหาช่อง อะนาล็อก (NTSC) ช่อง 35

Set ID = ทั้งหมด = 00

Data 00 = ข้อมูลช่องคือ 35 = 23

Data 01 & 02 = ไม่มีช่องหลัก = 00 00

Data 03 & 04 = ไม่มีช่องร่อง = 00 00

Data 05 = อะนาล็อก ทีวี = 01

ทั้งหมด = ma 00 23 00 00 00 00 01

1. ค้นหาช่อง ติจิตอล (ATSC) ช่อง 30-3

Set ID: ทั้งหมด = 00

Data 00 = ไม่รู้ช่องทางกายภาพ = 00

Data 01 & 02 = ช่องหลักคือ 30 = 00 1E

Data 03 & 04 = ช่องรองคือ 3 = 00 03

Data 05 = ติจิตอล ทีวี = 22

ทั้งหมด = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

- สำหรับรุ่นของญี่ปุ่น

▶ ค้นหาช่องตามเลขช่องทางกายภาพ / หลัก / รอง

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* เสาอาการติจิตอล / ดาวเทียม

Data 00: xx (ไม่สนใจ)

[Data 01][Data 02]: เลขช่องหลัก

Data 01: ข้อมูลช่องใบติ์สูง

Data 02: ข้อมูลช่องใบต์ต่ำ

- 00 01 - 27 OF (เลขรูปานลิบ: 1 - 9999)

[Data 03][Data 04]: เลขช่องรอง/สาขา (ไม่สนใจในระบบดาวเทียม)

Data 03: ข้อมูลช่องใบตี้สูง

Data 04: ข้อมูลช่องใบต์ต่ํา

Data 05: แหล่งสัญญาณเข้า (ติจิตอล / ดาวเทียม สำหรับ ญี่ปุ่น)

02 : เสาอากาศทีวี (DTV)

* ตัวอย่างคำสั่งที่ใช้

1 ค้นหาช่อง ดิจิตอล (ISDB-T) ช่อง 17-1

Set ID = ทั้งหมด = 00

Data 00 = ไม่รู้ช่องทางกายภาพ = 00

Data 01 & 02 = ช่องหลักคือ 17 = 00 11

Data 03 & 04 = ช่องรอง คือ 1 = 00 01

Data 05 = เสียาภาศติจิตอลทีวี = 02

ทั้งหมด = ma 00 00 00 11 00 01 02

1. ต้นหาช่อง BS (ISDB-BS) ช่อง 30

Set ID = ทั้งหมด = 00

Data 00 = ไม่รู้เลขช่องทางกายภาพ = 00

Data 01 & 02 = ช่องหลักศือ 30 = 00 1E

Data 03 & 04 = ไม่สนใจ = 00 00

Data 05 = ที่วีติจิตอล BS = 07

ทั้งหมด = ma 00 00 00 1E 00 00 07

* คุณลักษณะนี้จะแตกต่างกันชั้นอยู่กับแต่ล่ะรุ่น

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

21. Channel(Programme) Add/Del(Skip) (Command: m b)

▶ เพื่อข้ามช่องทางปัจจุบัน (โปรแกรม) ในครั้งต่อไป

Transmission [m][b][ ][Set ID][ ][Data][Cr]

ข้อมูล 00: สบ (ATSC, ISDB) / ข้าม (DVB) 01: เพิ่ม

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* เก็บข้อมูลสถานะช่องที่ ลบ (ATSC, ISDB) / ข้าม (DVB) หรือ เพิ่ม

22. Key (Command: m c)

▶ ส่ง Code รหัสคีย์ของรีโมทคอนโทรล

Transmission [m][c][ ][Set ID][ ][Data][Cr]

ข้อมูล รหัส Code ดูหน้า 2

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

23. Control Backlight (Command: m g)

- สำหรับ LCD ที่วี / LEควบคุมระดับ BacklightD ที่วี

▶ ควบคุมระดับ Backlight

Transmission [m][g][ ][Set ID][ ][Data][Cr]

ข้อมูล น้อย : 00 ถึง มาก : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Control Panel Light (Command: m g)

- สำหรับ พลาสม่า ทีวี

▶ ควบคุมแสงของหน้าจอี

Transmission [m][g][ ][Set ID][ ][Data][Cr]

ข้อมูล น้อย : 00 ถึง มาก : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

24. Input select (Command: x b)

(แหล่งสัญญาณของภาพหลัก)

▶ เลือกแหล่งสัญญาณสำหรับภาพหลัก

Transmission [x][b][ ][Set ID][ ][Data][Cr]

ข้อมูล

00: DTV 01: CADTV

03:ISDB-CS1 (ญี่ปุ่น)

04:ISDB-CS2 (ญี่ปุ่น)

11: CATV

20: AV or AV1 21: AV2

40: Component1 41: Component2

60:RGB

*ฟังก์ชั่นนี้ชื่นอยู่กับรุ่นและสัญญาณ

25. 3D(Command: x t) (only 3D models)

(เฉพาะบางรุ่น)

▶ เพื่อเปลี่ยนโหมด 3D ของที่วี

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][ ][Data 03][Cr]

* (เฉพาะบางรุ่น)

ข้อมูลโครงสร้าง

[Data 00] 00: 3D เปิด

01: 3D ปิด

02: 3D เป็น 2D

03: 2D เป็น 3D

[Data 02] 00: ขวไปช้าย

01: ช้ายไปขวา

[Data 03] ความเป็น 3D (ความลึกของ 3D) : น้อย : 00 - มาก : 14

(^ส่งข้อมูลโดยรัศเลขอฐานลิบทก)

* [Data 02]. [Data 03] ฟังก็ชั่นนี้ชิ้นอยู่กับรุ่นและสัญญาณ

* ถ้า [Data 00] คือ 00 (เปิด 3D). [Data 03] ไม่มีความหมาย

* ถ้า [Data 00] คือ 01 (ปิด 3D) หรือ 02 (3D เป็น 2D). [Data 01]. [Data 02] และ [Data 03] ในมีความหมาย

* ถ้า [Data 00] คือ 03 (2D เป็น 3D). [Data 01] และ [Data 02] ไม่มีความหมาย

* ถ้า [Data 00] คือ 00 (เปิด 3D) หรือ 03 (2D เป็น 3D), [Data 03] ทํางาน เมื่อ 3D โหมด (ประเภท) เป็น แผนนวลเท่านั้น

* รูปแบบตัวเลือก 3D ทั้งหมด ([Data 01]) อาจจะไม่สามารถใช้งานได้ ในสัญญาณการกระจายเสียง / ภาพ

[Data 00] [Data 01] [Data 02] [Data 03]

26. Extended 3D(Command: x v) (เฉพาะรุ่น 3D เท่านั้น)

(เฉพาะบางรุ่น)

▶ เพื่อเปลี่ยนตัวเลือก 3D สำหรับทีวิ

Transmission [x][v][ ][Set ID][ ][Data 00][ ]

[Data 01][Cr]

[Data 00] ตัวเลือก 3D

00:แก้ไขภาพ 3D

01:ความลึก 3D (3D โหมดเป็น แมนวลเท่านั้น)

02:มุมมอง 3D

06:แก้ไขลี 3D

07:เสียงชุม 3D

08:ดูภาพปกติ

09:3D โหมด (ประเภท)

[Data 01]การกำหนดช่วงของ 3D สำหรับแต่ละตัวเลือกจะ

กำหนดโดย [Data 00]

1) เมื่อ [Data 00] คือ 00

00: ขวไปช้าย

01:ช้ายไปขวา

2) เมื่อ [Data 00] คือ 01. 02

ข้อมูล น้อย : 0 - มาก: 14 (* ส่งโดยใช้รหัสเลเซฐานสืบหก)

ข้อมูลค่าช่วง (0-20) จะเปลี่ยนช่วงมุมมอง (-10 ถึง +10)

โดยอัตโมมัติ (เฉพาะบางรุ่น)

* ตัวเลือกนี้ใช้ได้มือ 3D โหมด (ประเภท) เป็น แมนวล เท่านั้น

3) เมื่อ [Data 00] คือ 06, 07

00:ปิด

01:เปิด

4) เมื่อ [Data 00] คือ 08

00 :เปลี่ยนวิต์โอ 3D จาก 3D เป็น 2Dเปลี่ยนเป็นวิต์โอ 2D

01:เปลี่ยนวิต์โอ 3D เป็น วิต์โอ 2D ยกเว้นวิต์โอ 2D เป็น 3D

* ถ้าเงื่อนไขการแปลงไม่ตรงตามคำสั่ง ให้ถือว่าเป็น NG

5) เมื่อ [Data 00] คือ 09

00: มาตราฐาน 01: กิฟา

02:ภาพยนตร์ 03:ตื่นเต้น

04: ปรับเอง 05 : อัตโนมัติ

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[v][ ][Set ID][ ][NG][Data00][x]

12 การสั่งงานการควบคุมจากอุปกรณ์ภายนอก

1. Auto Configure (Command: j u) (เฉพาะบางรุ่น)

▶ เพื่อปรับたําแหน่งของภาพและลดภาพสั่นโดยอัตโนมัติ มัน ทํางานได้เฉพาะในโหมด RGB (PC)

Transmission [j][u][ ][Set ID][ ][Data][Cr]

ข้อมูล 01: ใช้งานการตั้งค่าแบบอัตโนมัติ

Ack [u][ ][Set ID][ ][OK/NG][Data][x]
