ED 1240mm F2.8 PRO - เลนส์ OLYMPUS - คู่มือผู้ใช้ฟรี

ประเภทสินค้า	เลนส์
ยี่ห้อ	Olympus
รุ่น	ED 12-40mm F2.8 PRO
เมาท์	Four Thirds
ทางยาวโฟกัส	12-40 mm (เทียบเท่า 24-80 มม. ในระบบ 35 มม.)
รูรับแสงสูงสุด	f/2,8
รูรับแสงต่ำสุด	f/22
มุมรับภาพ	84,1°–30,3°
โครงสร้างเลนส์	9 กลุ่ม 14 ชิ้น
ระยะโฟกัสใกล้สุด	0,2 m
น้ำหนัก	382 กรัม (ไม่มีฮูดและฝาครอบ)
ขนาด (เส้นผ่านศูนย์กลาง × ความยาว)	∅69,9 mm × 84 mm
ขนาดฟิลเตอร์	62 mm
ประเภทโฟกัส	AF/MF (สลับด้วยมือ)
ฟังก์ชันหลัก	ออโต้โฟกัส, โฟกัสแมนนวล, ปุ่ม L-Fn
ฮูด	แบบสวมหมุน, ถอดได้
การดูแลรักษาและทำความสะอาด	ทำความสะอาดด้วยผ้านุ่มแห้ง หลีกเลี่ยงตัวทำละลาย
ความปลอดภัย	ห้ามมองดวงอาทิตย์ผ่านเลนส์ อย่าทิ้งไว้โดยไม่มีฝาครอบกลางแดด
อะไหล่	ฮูด, ฝาครอบหน้า/หลัง (มีจำหน่ายแยก)
การซ่อมแซม	ติดต่อศูนย์บริการ Olympus หรือศูนย์ที่ได้รับอนุญาต
ข้อมูลทั่วไป	เลนส์มืออาชีพซีรีส์ PRO ทนทานต่อสภาพอากาศ (ไม่ได้ระบุ แต่ถูกออกแบบสำหรับการใช้งานหนัก)

คำถามที่พบบ่อย - ED 1240mm F2.8 PRO OLYMPUS

จะเปลี่ยนโหมดโฟกัสอย่างไร?

หมุนวงแหวนโฟกัส (AF/MF) ไปยังตำแหน่งที่ต้องการ: AF สำหรับออโต้โฟกัส, MF สำหรับแมนนวล ดูรูปที่ 1 ในคู่มือ

จะติดฮูดอย่างไร?

จัดตำแหน่งฮูดให้ตรงกับเมาท์แบบสวมหมุนแล้วหมุนจนได้ยินเสียงคลิก ถอดโดยกดปุ่มล็อคที่ด้านข้างแล้วหมุน

สามารถเก็บฮูดกลับด้านได้หรือไม่?

ได้ ให้ติดตั้งแบบกลับด้านบนเลนส์เพื่อพกพา ตรวจสอบว่าไม่กีดขวางการเข้าถึงวงแหวน

เลนส์มีน้ำหนักเท่าไร?

ประมาณ 382 กรัม ไม่รวมฮูดและฝาครอบ

เข้ากันได้กับฟิลเตอร์หรือไม่?

ได้ ขนาดเกลียวฟิลเตอร์คือ 62 มม. หลีกเลี่ยงการซ้อนฟิลเตอร์หลายอันเพื่อไม่ให้เกิดขอบมืด

ระยะโฟกัสใกล้สุดเท่าไร?

คือ 0,2 เมตรในโหมด AF หรือ MF

ฉันสามารถใช้แฟลชกับเลนส์นี้ได้หรือไม่?

ได้ แต่แสงแฟลชอาจถูกบังโดยฮูดหรือตัวเลนส์ ปรับตำแหน่งให้เหมาะสม

เลนส์กันน้ำได้หรือไม่?

คู่มือไม่ได้ระบุว่ากันน้ำอย่างเป็นทางการ แต่ซีรีส์ PRO ถูกออกแบบให้ทนทานต่อสภาวะยาก หลีกเลี่ยงการแช่น้ำ

จะทำความสะอาดเลนส์อย่างไร?

ใช้ผ้านุ่มไม่มีขุย สำหรับคราบสกปรกใช้แอลกอฮอล์ไอโซโพรพิลเล็กน้อย ห้ามใช้ตัวทำละลายที่มีฤทธิ์รุนแรง

หากมีปัญหาเรื่องโฟกัสควรทำอย่างไร?

ตรวจสอบตำแหน่งของวงแหวน AF/MF หากปัญหายังคงอยู่ ให้ทำความสะอาดหน้าสัมผัสไฟฟ้าหรือติดต่อศูนย์บริการ

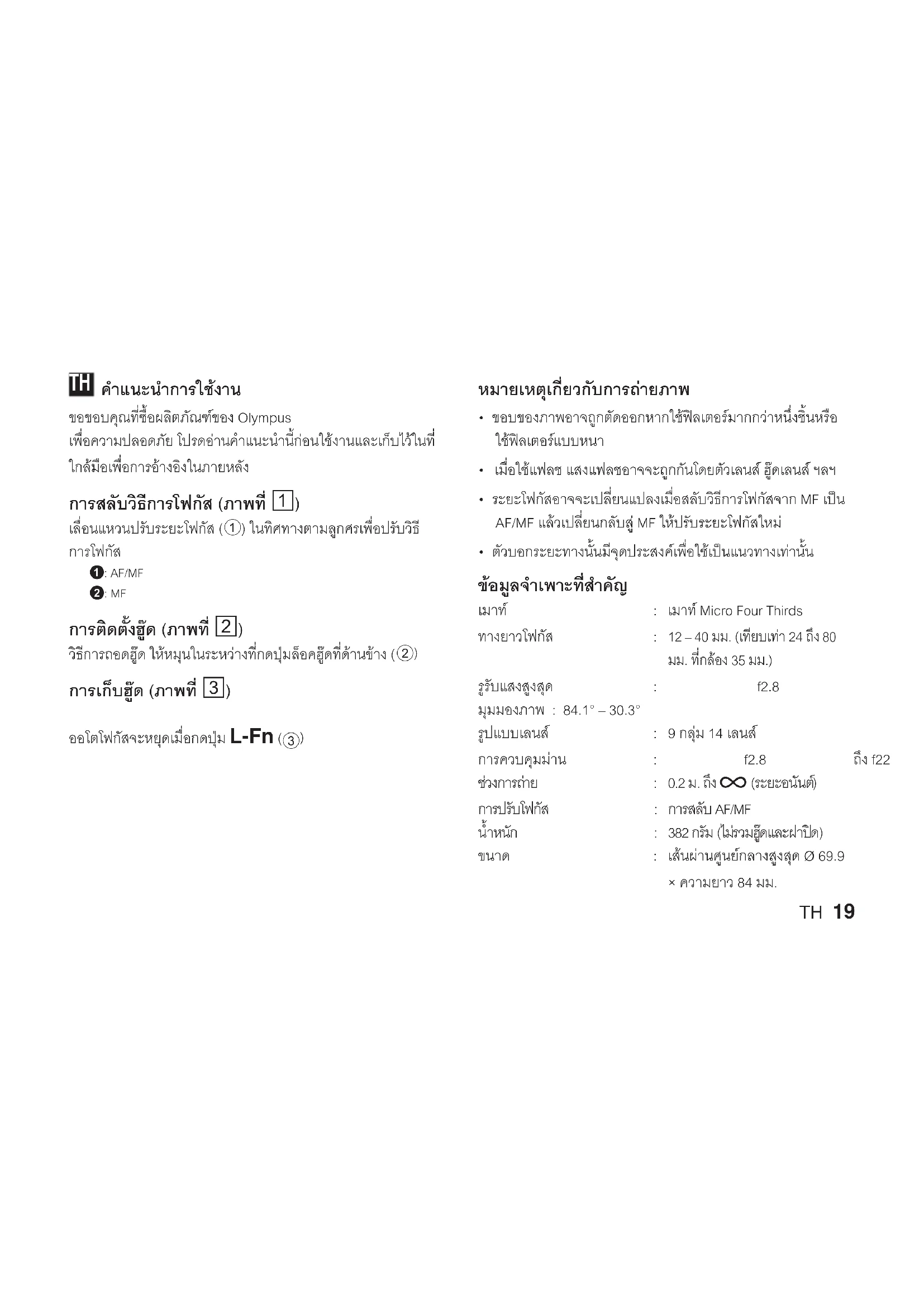

คู่มือผู้ใช้ ED 1240mm F2.8 PRO OLYMPUS

ขอขอบคุณที่ชี้อผลิตภัณฑ์ของ Olympus เพื่อความปลอดภัย โปรดอ่านคำแนะนำ้ก่อนใช้งานและเก็บไว้ในที่ ใกล้มือเพื่อการอ้างอิงในภายหลัง

การสลับวิธีการโพกัส (ภาพที่ 1)

เลื่อนแหวนปรับระยะไฟกัส (①) ในทิศทางตามลูกศรเพื่อปรับวิธีการไฟกัส

①: AF/MF
②: MF

การติดตั้งสูด (ภาพที่ 2)

วิธีการถอดยูด ให้หมุนในระหว่างที่กดปุ่มล้อคยูดที่ด้านข้าง (②)

การเก็บอุต (ภาพที่ 3)

ออโตโพกัสจะหยุดเมื่อกดปุ่ม L-Fn (③)

หมายเหตุเกี่ยวกับการถ่ายภาพ

• ชอบของภาพอาจถูกตัดออกหากใช้ฟลเตอร์มากกว่านั่งชั้นหรือใช้ฟลเตอร์แบบหนา
• เมื่อใช้แพลซ แสงแพลซอาจจะถูกกันโดยตัวเลนส์ ชูดเลนส์ ฯลฯ
• ระยะโพกัสอาจารจะเปลี่ยนแปลงเมื่อสลับวิธีการโพกัสจาก MF เป็น AF/MF แล้วเปลี่ยนกลับสู่ MF ให้ปรับระยะโพกัสใหม่
• ตัวบอกระยะทางนั้นมีจุดประสงค์เพื่อใช้เป็นแนวทางเท่านั้น

ข้อมูลจำเพาะที่สำคัญ

เมาท์	:	เมาท์ Micro Four Thirds
ทางยาวโพกัส	:	12 – 40 มม. (เทียบเท่า 24 ถึง 80 มม. ที่กล้อง 35 มม.)
รู้รับแสงสูงสุด	:	f2.8
มุมมองภาพ : 84.1° – 30.3°
รูปแบบเลนส์	:	9 กลุ่ม 14 เลนส์
การควบคุมผ่าน	:	f2.8 ถึง f22
ช่วงการถ่าย	:	0.2 ม. ถึง ∞ (ระยะอนันต์)
การปรับโพกัส	:	การสลับ AF/MF
น้ำหนัก	:	382 กรัม (ไม่รวมชูดและฝาปิด)
ขนาด	:	เส้นผ่านศูนย์กลางสูงสุด ∅ 69.9 × ความยาว 84 มม.

เมาที่ยูดเลนส์ : แบบเขียว

ขนาดฟิลเตอร์ : 62 มม.

* ข้อมูลจำเพาะอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้าและไม่เกื้อเป็นภาวะผูกพันของผู้ผลิต

ข้อควรระวัง: โปรดอ่านสิ่งต่อไปนี้ก่อนการใช้งาน

คำเตือน: ข้อควรระวังด้านความปลอดภัย

• อย่ามองแสงอาทิตย์ผ่านเลนส์ อาจทำให้ตาบอดหรือทุพพลภาพทางการมองเห็นได้
• อย่าทั้งเลนส์ไวโดยไม่ปิดผ่า หากแสงโซลาร์สงผ่านเลนส์ อาจทำให้เกิดไฟใหม่ได้
• อย่าซี้เลนส์กล้องไปที่ดวงอาทิตย์ แสงอาทิตย์จะถูกรวมไว้ในเลนส์ และโพกัสในกล้อง อาจทำให้กล้องเสียหายหรือเกิดไฟลูกใหม่ได้

Micro Four Thirds และไล่โก้ Micro Four Thirds เป็น เครื่องหมายการค้าหรือเครื่องหมายการค้าจดทะเบียนของ OLYMPUS IMAGING Corporation

http://www.olympus.com/

MEMO

OLYMPUS®

© 2013

OLYMPUS IMAGING CORP.

VP401101

Printed in China
